中华人民共和国行业标准

JTG

JTG BOl-2014

公路工程技术标准

Technical Standard of Highway Engineering

2014 -09-30 发布

2015-01-01 实施

中华人民共和国交通运输部发布

中华人民共和国行业标准

公路工程技术标准

Technical Standard of Highway Engineering 自

JTG BOl-2014

主编单位：交通运输部公路局

中交第一公路勘察设计研究院有限公司 批准部门：中华人民共和国交通运输部

实施日期：2015年01月01日

厶炭交通也版*土股份有P艮公司

律师声明

本书所有文字、数据、图像、版式设计、插图等均受中华人民共和国宪法和著作权法 保护。未经人民交通出版社股份有限公司同意，任何单位、组织、个人不得以任何方式对 本作品进行全部或局部的复制、转载、出版或变相出版。

任何侵犯本书权益的行为，人民交通出版社股份有限公司将依法追究其法律责任。

有奖举报电话：(OlO) 85285150

北京市星河律师事务所

2014年11月18日

C

图书在版编目(ClP)数据

公路工程技术标准：JTG BOl-2014/交通运输部 公路局，中交第一公路勘察设计研究院有限公司主编.一 北京：人民交通出版社股份有限公司，2014. 12

ISBN 978-7-114-11814-2

I .①公…∏.①交…②中…nI.①道路施工一技 术标准一中国IV.①U415∙ 1-65

中国版本图书馆ClP数据核字(2014)第249214号

©

标准类型：中华人民共和国行业标准

标准名称：公路工程技术标准

标准编号：JTG BOl-2014

主编单位：交通运输部公路局

中交第一公路勘察设计研究院有限公司

责任编辑：吴有铭刘涛李农

出版发行：人民交通出版社股份有限公司

地 址：(100011)北京市朝阳区安定门外外饵斜街3号

网 址：http： //www. ccpress. com. cn

销售电话:(010) 59757973

总经销：人民交通出版社股份有限公司发行部

经 销：各地新华书店

印 刷：北京市密东印刷冇限公司

开 本：880x1230 1/16

印 张：8

字 数：173千

版 次：2014年12月第1版

印 次：2014年12月 第1次印刷

书 号：ISBN 978-7-114-H814-2

定 价：98.00元

(有印刷、装订质量问题的图书，由本公司负责调换)

G

C

中华人民共和国交通运输部

公

告

第51号

交通运输部关于发布

《公路工程技术标准》的公告

现发布《公路工程技术标准》（JTG BOl-2014）,作为公路工程行业 标准，自2015年1月I日起施行，原《公路工程技术标准》（JTGB01一 2003）及其英文版和法文版同时废止。

《公路工程技术标准》（JTGB（H—2014）由交通运输部公路局与中交 第一公路勘察设计研究院有限公司共同编制。标准的管理权和解释权归交 通运输部，日常解释和管理工作由交通运输部公路局负责。

请各有关单位注意在实践中总结经验，及时将发现的问题和修改建议 函告交通运输部公路局（地址：北京市建国门内大街U号，邮政编码： 100736）,以便修订时研用。

特此公告。

中华人民共和国交通运输部

2014年9月30日

交通运输部办公厅

2014年10月8日印发

C

前 言

前 言

为适应公路交通事业的发展，交通运输部于2011年初以交公便字[2011] 3号通 知，安排对《公路工程技术标准》（JTG B01-2003）（以下简称《标准》03版）进行 修订。修订工作由交通运输部公路局和中交第一公路勘察设计研究院有限公司负责，交 通运输部公路科学研究院和中交第二公路勘察设计研究院有限公司参加，同时得到了各 省（市、自治区）交通运输厅及相关单位的大力支持和配合。

C      本次《标准》修订工作，系统总结了《标准》03版施行以来我国公路建设的经

验，在充分吸收近年来公路行业科研成果的基础上，有针对性地开展了 13项专题支撑 科研项目，并参考借鉴了国外发达国家的相关标准和先进技术。《标准》修订工作始终 坚持面向需求、面向世界、面向未来的标准化工作方针，全面体现"综合交通、智慧 交通、绿色交通、平安交通”的发展要求，坚持“先进理念、系统管理、经济可靠、 有效实施”的工作原则，并结合我国公路交通事业发展的现状和趋势，在强调安全、 保护环境、节约资源的前提下，突出公路及其设施的功能在确定技术标准和指标中的主 导作用。修订后的《标准》对于促进公路交通事业发展、构建完善合理的路网结构和 “两个公路体系”建设、提高公路网服务水平具有重要的指导作用。

修订后《标准》分为10章，《标准》修订增加了公路改扩建、特殊地区高速公路、 运行速度、非机动车和行人密集路段、设计年限、安全性评价、救灾通道等方面的规定 和要求；调整和补充了桥梁荷载、路基设计洪水频率、节能环保、干线公路交通工程、 乡村公路交叉等方面的规定；调整了公路适应交通量、车辆折算系数、交通量预测年 限、服务水平分级、路基横断面宽度、纵坡、桥梁减宽、隧道断面及进出口线形、交通 工程分类及建筑设施年限等方面的规定。

请各有关单位在执行过程中，将发现的问题和意见，函告交通运输部公路局（地 址：北京市建国门内大街U号；邮编：100736；电话：OlO-65292718；传真：010-65292276）或中交第一公路勘察设计研究院有限公司（地址：西安市科技二路63号; 邮编：710075;电话：029 -88322888 -8802； E-mail： BZXD@ccroad. com. cn）,以便 下次修订时参考。

主编单位：交通运输部公路局

中交第一公路勘察设计研究院有限公司

参编单位：交通运输部公路科学研究院

中交第二公路勘察设计研究院有限公司

公路工程技术标准(JTG BOl-2014)

C

主      编:

主要参编人员:

霍明李春风

周荣贵 廖朝华 郭腾峰 孟书涛 张劲泉 余培玉 韩常领 孙芙灵 王 蒙汪晶

©

O

—2 —

C

C

目 次

目 次

1 总则...................................................................................................1

2术语...................................................................................................3

3基本规定.............................................................................................5

3.1公路分级.......................................................................................5

3.2设计车辆.......................................................................................5

S     3.3交通量..........................................................................................6

3.4服务水平.......................................................................................6

3.5速度.............................................................................................7

3.6建筑限界.......................................................................................8

3.7抗震.............................................................................................10

4路线...................................................................................................U

5路基路面.............................................................................................17

6桥涵...................................................................................................21

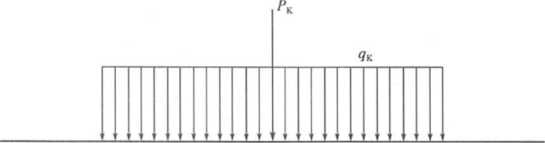

7汽车及人群荷载....................................................................................25

8隧道...................................................................................................29

9路线交叉.............................................................................................33

9.1公路与公路平面交叉........................................................................33

9.2公路与公路立体交叉........................................................................34

9.3公路与铁路相交叉...........................................................................35

9.4公路与乡村道路相交叉.....................................................................35

9.5公路与管线等相交叉........................................................................36

9.6动物通道.......................................................................................37

10交通工程及沿线设施...........................................................................39

10.1 一般规定....................................................................................39

10.2交通安全设施..............................................................................39

10.3服务设施....................................................................................41

10.4管理设施....................................................................................41

附录A公路服务水平分级........................................................................45

附录B货车停车视距、识别视距...............................................................49

本标准用词说明 ....................................................................................51

附件 《公路工程技术标准》(JTG B01-2014)条文说明 ..............................53

公路工程技术标准(JTG B01-2014)

1  总则................................................................................................55

3基本规定..........................................................................................59

4路线................................................................................................69

5路基路面..........................................................................................83

6 桥涵................................................................................................89

7汽车及人群荷载.................................................................................95

8隧道.............................................................................................101

9路线交叉.......................................................................................107

10交通工程及沿线设施........................................................................115

C

—2 —

C

总 则

1总则

10.1为规范公路工程建设，制定本标准。

1.0.2本标准适用于新建和改扩建公路。

O 1.0.3公路建设应按地区特点、交通特性、路网结构综合分析确定公路的功能，根 据功能结合交通吊:、地形条件等选用技术等级和主要技术指标。

1.0.4公路建设项目应做好总体设计，使主体工程与交通工程及沿线设施相互协调 配套，充分发挥各自功能和项目的整体功能。

1.0.5公路建设应贯彻保护耕地、节约用地的原则，在确定公路用地范围时应符合 下列规定：

1公路用地范围为公路路堤两侧排水沟外边缘（无排水沟时为路堤或护坡道坡 脚）以外，或路堑坡顶截水沟外边缘（无截水沟为坡顶）以外不小于Im范围内的土 地；在有条件的地段，高速公路、一级公路不小于3m,二级公路不小于2m范围内的 土地为公路用地范围。

2在风沙、雪害、滑坡、泥石流等不良地质地带设置防护、整治设施时，以及在 C   膨胀土、盐渍土等特殊土地带采取处治措施时，应根据实际需要确定用地范围。

3桥梁、隧道、互通式立体交叉、分离式立体交叉、平面交叉、安全设施、服务 设施、管理设施、绿化以及其他线外工程等用地，应根据实际需要确定用地范围。

1.0.6公路建设必须执行国家环境保护和资源节约的法律法规，并应符合下列规定： 1公路环境保护应贯彻"保护优先、以防为主、以治为辅、综合治理”的原则。 2公路建设应根据自然条件进行绿化、美化路容、保护环境。

3高速公路，一、二级公路和有特殊要求的公路建设项目应作环境影响评价和水 土保持方案评价。

4生态环境脆弱地区，或因公路建设可能造成环境近期难以恢复的地带，应作环 境保护设计。

5公路改扩建项目应充分利用公路废旧材料，节约工程建设资源。

C

—1 —

公路工程技术标准(JTG IiOl-2014)

1. 0.7公路分期修建必须遵照统筹规划、分期实施的原则进行总体设计，并应符合 下列规定：

1前期工程应在后期仍能充分利用。

2高速公路整体式断面路段不得横向分幅分期修建。

3高速公路分离式断面路段可采用分幅分期修建，先期建成的一幅按双向交通通 车时，应按二级公路通车条件进行管理。

l∙0.8公路改扩建时，应对改扩建方案和新建方案进行论证比选。采用改扩建方案 时，应符合下列规定：         ____

1公路改扩建时机应根据罗嘘室永无町論N^速公路、一级公路服务水平 宜在降低到三级服务水平下必^/TS5>|^^^在降低到四级服务水平下 限之前，四级公路可根据夕僚野荷定。 ___G

2利用现有公路闻询力I地丿J艮制，伊高*咨邸诱发工程地质病害、

大幅增加工程造价或X外4/境、文物/较大影响时，该就明的设计可维持原设计 速度，但其长度高速駆/⅛大于15km,二级公路不宜Dkm。

3高速公路改雌丿/在进行交战且织设计、萎通安全评牽、础上做出具体实施 方案设计。在工程4?1(应减少对駅j∙公路的干扰，并应有玲E；行安全措施。维持

通车路段的服务水巾可*氐一级，设*速■不宜低于60kn√h。 I I

4 -、二、三4公1改扩建时,I应作碗■方案。

5沙漠、戈壁、1草*等小交通的高速公路分离式唾讨段利用现有二级公 路改建为一幅时，其设计,水频率可颦,设计承砧大于80km∕h_o

L0∙9非机动车、彳W，#段宜考虑非和行/娱通需求，可根据交通

组成情况设置非机动车聶a典      / /

1.0.10二级及二级以上的■炭E吵蹦安全评价，其他公路在有条 件时也可进行交通安全评价。

1.0.11有救灾通道功能需求的二级及二级以下公路，可相应提高抗震及设计洪水频 率标准。

1.0.12公路建设项目，应根据设计使用年限综合考虑建设、养护、管理等成本效益 和安全、环保、运营等社会效益，选用综合效益最佳方案。

—2 —

C

术 语

C

O

2术语

2. 0. 1 公路改扩建 highway reconstruction & extension

在现有公路的基础上，为提高技出  通丘能力或改善技术指标而进行的公路建

设工程，包括公路的改建、扩至

2. 0. 2 公路功能 higl]∕ay ⅛^tion 公路在路网中为车鋼出雌供用

要干线公路和次要干賞雌有畅通■iι≡[j觸

集疏散的功能，支线

有出人通罐的功能C

疏散和

主要集散丟

达的交通服务能力。主 次要集散公路具有汇

2.0.3设计速度 确定公路设计:

2. 0.4运行速度

路面平整、潮: 速度。

使其相互协画的设计任

ating speed

阍I流状态下

2.0.5限制速度

对公路上行驶车辆规定

漣度

!计分布曲

上前应于85%分位值的

2. 0. 6 设计车辆 design vehicle

公路几何设计所采用的代表车型，其外廓尺寸、载质量和动力性能是确定公路几何 参数的主要依据。

2. 0. 7 设计通行能力 design traffic capacity

相应设计服务水平下，公路设施通过车辆的最大小时流率。

2. 0. 8 服务水平 IeVeI of service

驾驶员感受公路交通流运行状况的质量指标，通常用平均行驶速度、行驶时间、驾 驶自由度和交通延误等指标表征。

—3 —

公路工程技术标准(JTG BOl-2014)

O

2. 0. 9 避险车道 evacuation/escape lane

在行车道外侧增设的、供制动失效车辆驶离、减速停车、自救的专用车道。

2. 0. 10 硬路肩 hard shoulder

与行车道相连，具有一定路面强度的带状部分。主要用于：为行车提供侧向余宽, 为路面结构提供横向保护，为故障车辆紧急停车提供全部或者部分宽度等。

2. 0. 11 设计使用年限 design working/service life

在正常设计、正常施工、正常使用和正常养护条件下，路面、桥涵、隧道结构或结 构构件不需进行大修或更换，即可按其预定目的使用的年限。

2. 0.12 电子不停车收费 electronic toll collection

利用车辆自动识别技术实现不停车收费的全电子收费方式，简称ETC_o

C

—4 —

C

C

基本规定

3基本规定

3.1公路分级

3.1.1公路分为高速公路、一级公路、二级公路、三级公路及四级公路等五个技术 等级。

1高速公路为专供汽车分方向、分车道行驶，全部控制出入的多车道公路。高速 公路的年平均日设计交通量宜在15 OOO辆小客车以上。

2 一级公路为供汽车分方向、分车道行驶，可根据需要控制出入的多车道公路。 一级公路的年平均日设计交通量宜在15000辆小客车以上。

3二级公路为供汽车行驶的双车道公路。二级公路的年平均日设计交通量宜为 5 000 ~ 15 000辆小客车。

4三级公路为供汽车、非汽车交通混合行驶的双车道公路。三级公路的年平均日 设计交通量宜为2 000 -6 000辆小客车。

5四级公路为供汽车、非汽车交通混合行驶的双车道或单车道公路。双车道四级 公路年平均日设计交通量宜在2 000辆小客车以下；单车道四级公路年平均日设计交通 量宜在400辆小客车以下。

3.1. 2公路技术等级选用应遵循下列原则：

1公路技术等级选用应根据路网规划、公路功能，并结合交通量论证确定。

2主要干线公路应选用高速公路。

3次要干线公路应选用二级及二级以上公路。

4主要集散公路宜选用一、二级公路。

5次要集散公路宜选用二、三级公路。

6支线公路宜选用三、四级公路。

3.2设计车辆

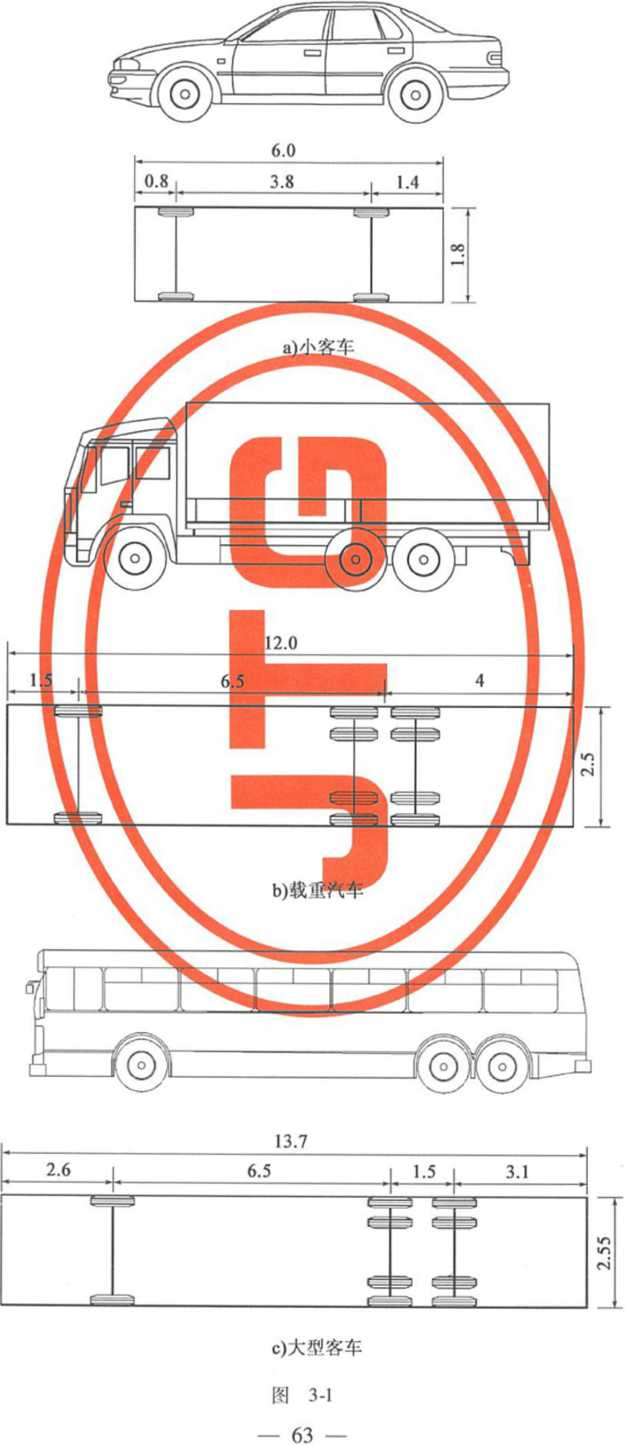

3.2.1公路设计所采用的设计车辆外廓尺寸规定如表3.2. 1。

C

—5 —

公路工程技术标准(JTG BOl-2014)

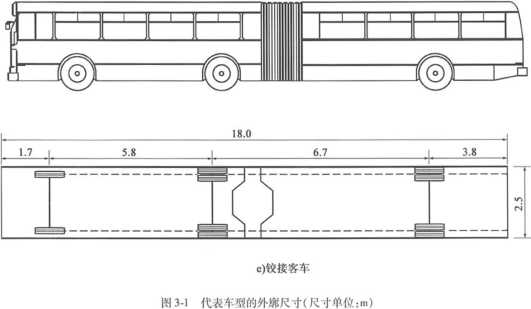

表3. 2.1设计车辆外廓尺寸

车辆类型.	总长(m)	总宽(m)	总高(m)	前悬(m)	轴距(m)	后悬(m)
小客车	6	1.8	2	0.8	3.8	1.4
大型客车	13.7	2.55	4	2.6	6.5+1.5	3.1
饺接客车	18	2.5	4	1.7	5.8+6.7	3.8
载垂汽车	12	2.5	4	1.5	6.5	4
校接列车	18.1	2.55	4	1.5	3.3 + 11	2.3

注:较接列车的轴距(3∙3 + ll)m: 3. 3m为第一轴至饺接点的距离，IIm为饺接点至最后轴的距离。

3.3交通量

3. 3.1新建和改扩建公%项

设计交通量预测应国合

1高速公路和一级公路董计交) 测年限为15年；四级宣路M根据实

2设计交通量：

3.3.2交通量换

表3. 3. 2。拖拉机不

动车等交通

汽车代表车型

小客车

中型车

大型车

汽车列车

J 20

亍性研究

算应符合ε列规定:

U规定：

三级公路设计交通量预

ι伸计划通车年。

辆折算系数规定如

表3.3.2各先车代表车型及车辆折算系数

乍用h∙T):系数

座位W19座的客车

质■w2t的货车

伝座的客车和5 ‹

ffi≤7t的货车

W2QT^货车

的贷车

机动车按

θ

1畜力车、人力车、腼车

2公路上行驶的拖拉机每辆IIit算为4辆小客车

3公路通行能力分析所要求的军

:扰国累计。

!?W应针对路段、交叉口等形式，按不同

的地形条件和交通需求，采用相应的折算系数。

3.3.3公路设计小时交通量宜采用年第30位小时交通量，也可根据项目特点与需 求，在当地年第20 ~40位小时交通量之间取值。

3.4服务水平

3.4.1公路服务水平分为六级，见附录A。

—6 —

C

C

基本规定

3.4.2各级公路设计服务水平应不低于表3. 4. 2规定，并应符合下列规定：

表3.4. 2各级公路设计服务水平

公路等级	高速公路	一级公路	二级公路	V级公路	四级公路
服务水平	三级	三级	四级	四级	—

1 一级公路用作集散公路时，设计服务水平可降低一级。

2长隧道及特长隧道路段、非机动车及行人密集路段、互通式立体交叉的分合流 区段以及交织区段，设计服务水平可降低一级。

3.5 速度

3.5.1各级公路设计吵粒5.1懒、 能与技术等级，结合地/y康济力用鱸好速曲 论证确定，并应符合τ^l⅛j^ ■

区N度的选用应根据公路的功 亮血N地利用性质等因素综合

表 * 5. 1

计速度

1高速公路段上电

度不宜低于

80 km/h _o

2作为干线的*纟 可采用80km∕h。作N 限制，可采用60km∕J

3高速公路和作

嗦

限制时，可以选用

IOokmzh ^^J⅛形、地

Λr 宜采用 IoOk_m/h;

∖路，设计

一级公路的*礴觑住局部据段_J

工程地质病害时，经论N^

15km,或仅限于相邻两互或編体 4作为干线的二级公路，m

1、地质等条件限制， 屋地形、地质等条件

且因新建工程可能诱发

路段的设计速度SUqfbk_m/h,但长度不宜大于

述度宜采用图

；受地形、地质等条件限制，可

采用60km∕h。作为集散的二级公路，设计逮度宜采用60km∕h;受地形、地质等条件限 制，可采用40km∕h。

5三级公路设计速度宜采用40km/h;受地形、地质等条件限制，可采用3Okm∕h。

6四级公路设计速度宜采用30krn∕h;受地形、地质等条件限制，可采用20km∕h。

3.5.2公路设计应采用运行速度进行检验。相邻路段运行速度之差应小于20km/h, 同一路段运行速度与设计速度之差宜小于20km/h_o

3.5.3公路限制速度应根据设计速度、运行速度及路侧干扰与环境等因素综合论证 确定。

—7 —

公路工程技术标准（JTC BOl-2014）

3.6建筑限界

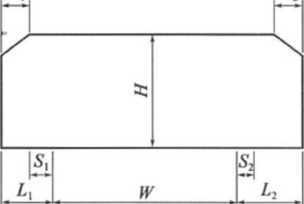

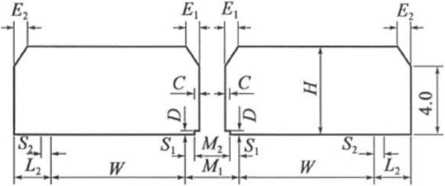

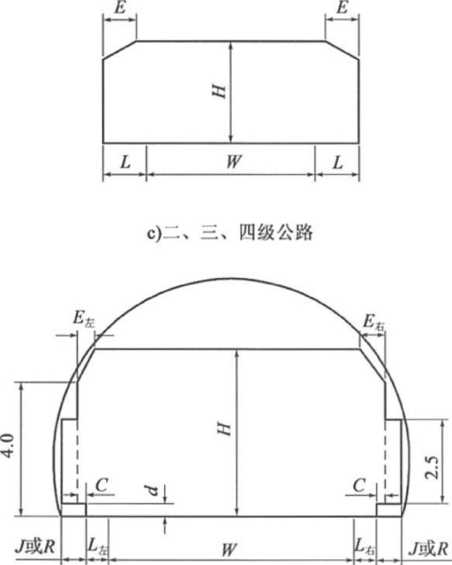

3.6.1各级公路的建筑限界应符合图3. 6.1的规定，并应符合下列规定：

a）高速公路、一级公路（整体式）

b）高速公路、一级公路（分离式）

C

d）公路隧道

图3.6. 1各级公路的建筑限界（尺寸单位：m）

—8 —

基本规定

@

C

图中：IF-行车道宽度；

厶--左侧硬路肩宽度；

L₂--右侧硬路肩宽度；

S,—左侧路缘带宽度；

S₂--右侧路缘带宽度；

L-侧向宽度。二级公路的侧向宽度为硬路肩宽度。三、四级公路的侧 向宽度为路肩宽度减去0∙25m。设置护栏时，应根据护栏需要的宽 度加宽路基；

L左--隧道内左侧侧向宽度；

J—-隧道内右侧侧向宽度；

C——当设计速度大于Iook_mZh时为0.5m,小于或等于IOOk_mZh时 为 0.25m；

D--路缘石高度，小于或等于0∙ 25m。一般情况下，高速公路可不设路 缘石；

Ml--中间带宽度；

M2--中央分隔带宽度；

J-检修道宽度；

R--人行道宽度；

d--检修道或人行道高度；

E--建筑限界顶角宽度，当LWIm时，E = L;当厶＞lm时，E = Im;

S—-建筑限界顶角宽度，当厶＜lm, E_l=L_it或S]+C＜lm, E_i=S_l + C；当厶 Nlm 或 S∣+CNlm 时，E_i =Im₅

E₂—建筑限界顶角宽度，E₂=Im;

E左--建筑限界左顶角宽度，当厶左WIm时，E左=L左；当包＞lm时，

E左=Im;

E右--建筑限界右顶角宽度，当厶右WIm时，E右=L右；当L右＞lm时， % = Im;

H-净空高度。

1设置加（减）速车道、紧急停车带、爬坡车道、错车道、慢车道、车道隔离设 施等路段，行车道应包括该部分的宽度。

2八车道及以上的高速公路（整体式），设置左侧硬路肩时，建筑限界应包括左 侧硬路肩宽度。

3 一条公路应采用同一净高。高速公路、一级公路、二级公路的净高应为5. 00m； 三级公路、四级公路的净高应为4. 50m。

4人行道、自行车道、检修道与行车道分开设置时，其净高应为2.50m。

5路基、桥梁、隧道相互衔接处，其建筑限界应按过渡段处理。

—9 —

公路工程技术标准(JTG BOl-2014)

C

3.7抗震

3.7.1抗震设计应符合下列规定：

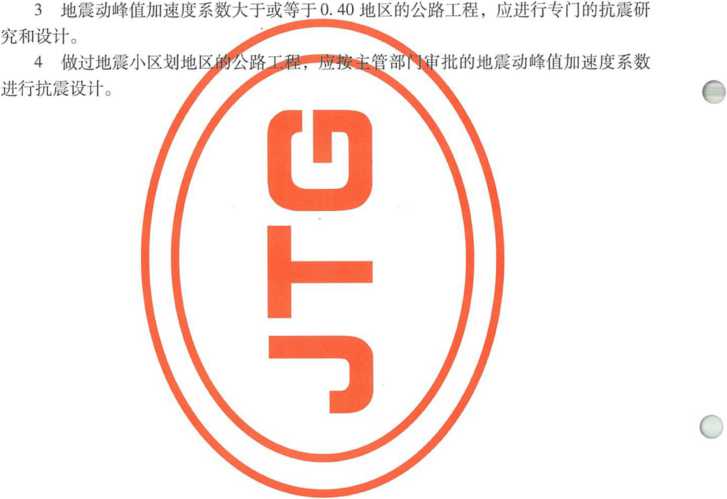

1地震动峰值加速度系数小于或等于0∙05地区的公路工程，除有特殊要求外，可 采用简易设防。

2地震动峰值加速度系数大于0.05、小于0.40地区的公路工程，应进行抗震 设计。

—10 —

C

C

路 线

S

4路线

4. 0.1 一般规定

1确定路线走廊带应考虑走廊带

据以统筹规划、近远期结合、合理用局，充分发挥

2公路选线必须由面到M■由J 然保护区等调查与勘察的：

3路线线位应考虑照^g水利

系及不同层次路网间的分工与配合, 公路总体综合效益。

地质水文、气候气象、自

物、水源与自然保护区

4各级公路应做 设置各类出入口、交

5路线设计应 确定公路断面布置形 衡，在确保行驶安

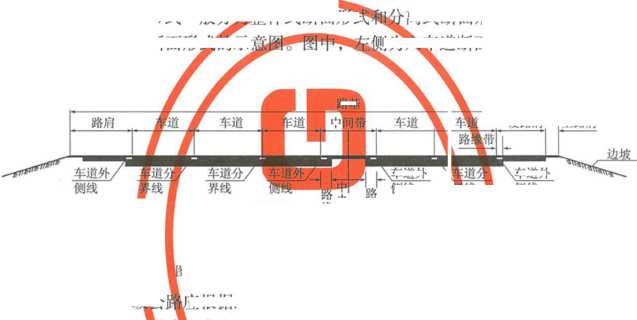

4. 0.2车道宽度应

设计速度 (km/h)

车道宽度 (m)

!划的酿哈，雙可能避让不可移动文

环境且I

总年设计，IE

相关路网0交

和釣造物。各:

与布置应

路功能、

:确运用各

S提下，满

α?；级和地形等条件.恰

术指标，注意平纵线形

节点的关系，合理 实用、经济。

I设计速度，合理 保持线形连续均

4. 0. 2 的

1八车道及以上公路在内侧车 道宽度可采用3. 5m。

找仝济等要:

于合下列规

度

车道)仅限小客车通行时，其车

2以通行中、小型客运车辆为主且设计速度为80km∕h及以上的公路，经论证车 道宽度可采用3.5m_o

3四级公路采用单车道时，车道宽度应采用3. 5m。

4设置慢车道的二级公路，慢车道宽度应采用3. 5m。

5需要设置非机动车道和人行道的公路，非机动车道和人行道等的宽度，宜视实 际情况确定。

4. 0. 3各级公路车道数应符合表4. 0. 3的规定。高速公路和一级公路各路段车道数 应根据设计交通量、设计通行能力确定，当车道数为双车道以上时应按双数增加。

公路工程技术标准(JTC BOl-2014)

C

表4. 0.3各级公路车道数

公路等级	高速、一级公路	二级公路	三级公路	四级公路
车道数	≥4	2	2	2 (1)

注：四级公路应采用双乍道，交通量小或困难路段可采用单车道。

4. 0.4高速公路和一级公路整体式断面必须设置中间带。中间带由中央分隔带和两 条左侧路缘带组成。

1高速公路和作为干线的一级公路，中央分隔带宽度应根据公路项目中央分隔带 功能确定。

2作为集散的一级公路，中央分隔带宽度应根据中间隔离设施的宽度确定。

3左侧路缘带宽度不应小于表4. 0.4的规定。设计速度为12Okm/h、IOok_m/h, 受地形、地物限制的路段或多车道公路内侧车道仅限小型车辆通行的路段，左侧路缘带   「

可论证采用0. 50m_o

表4.0.4左侧路缘带宽度

设计速度(km/h)	120	IOO	80	60
左侧路缘带宽度(m)	0. 75	0. 75	0. 50	0. 50

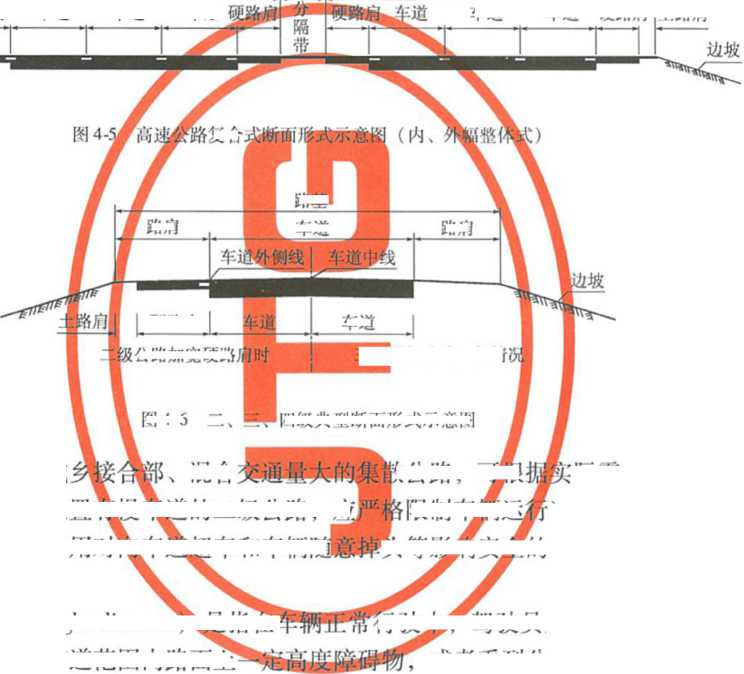

4. 0.5路肩宽度应符合表4. 0.5-1的规定，并应符合下列规定: 表4.0.5-1路肩宽度

公路等级(功能)		高速公路			一级公路(干线功能)
设计速度(km/h)		120	IOO	80	IOO	80
右侧硬路肩 宽度(m)	一般值	3.00 (2. 50)	3.00 (2. 50)	3.00 (2. 50)	3.00 (2. 50)	3.00 (2. 50)
	最小值	1.50	1.50	1.50	1.50	L 50
土路肩宽度 (m)	一般值	0. 75	0. 75	0. 75	0.75	0. 75
	最小值	0. 75	0. 75	0. 75	0.75	0.75
公路等级(功能)		一级公路(集散功能)和 二级公路		三级公路、四级公路
设计速度(km/h)		80	60	40	30	20
右侧硬路肩 宽度(m)	一般值	1.50	0. 75	—	—	—
	最小值	0. 75	0. 25
土路肩宽度 (m)	一般值	0. 75	0. 75	0. 75	0. 50	0. 25 (双车道) 0. 50 (单车道)
	最小值	0. 50	0. 50

O

注：1.正常情况下，应采用"一般值"；在设爬坡车道、变速车道及超车道路段，受地形、地物等条件限制路段 及多车道公路特大桥，可论证采用"最小值，

2.高速公路和作为干线的一级公路以通行小客车为主时，石侧硬路肩宽度可采用括号内数值。

—12 —

路 线

1高速公路和一级公路应在右侧硬路肩宽度内设右侧路缘带，其宽度为0.50m。

2高速公路和一级公路采用分离式断面时，应设置左侧硬路肩，其宽度不应小于 表4. 0. 5-2的规定值。左侧硬路肩宽度包含左侧路缘带宽度。

表4. 0.5-2分离式断面高速公路和一级公路左侧路肩宽度

设计速度（km/h）	120	100	80	60
______左侧硬路肩宽度（m）______	1.25	1.00	0. 75	0. 75
______左侧土路肩宽度（m）______	0. 75	0. 75	0. 75	0. 50

3八车道及以上高速公路宜设置左侧硬路肩，其宽度应不小于2. 5m。左侧硬路肩 宽度包含左侧路缘带宽度。

4. 0. 6高速公路和作为干线的一级公路右侧硬路肩宽度小于2. 50m时，应设置紧急 停车带。紧急停车带宽度应为3. 50m,有效长度不应小于40m,间距不宜大于500m。

4.0.7互通式立体交叉、服务区、停车区、公共汽车停靠站、管理设施等的出入口 处，高速公路、一级公路应设置加（减）速车道，二级公路应设置过渡段。

4.0.8高速公路、一级公路以及二级公路的连续上坡路段，当通行能力、运行安全 受到影响时，应设置爬坡车道。爬坡车道宽度不应小于3. 50m。六车道以上的高速公 路，可不设置爬坡车道。

4. 0.9连续长、陡下坡路段，应结合交通安全评价论证设置避险车道。

4.0.10二级公路货车比例较高时，可根据需要局部增设超车道。超车道宽度应按相 C   应路段的车道宽度确定。

4.0.11二级公路慢行车辆较多时，可根据需要采用加宽硬路肩的方式设置慢车道, 并应增加必要的交通安全设施，加强交通组织管理。

4.0.12四级公路采用单车道时，应设置错车道。设置错车道路段的路基宽度不应小 于双车道的路基宽度。

4. 0.13非机动车、行人密集公路和城市出入口的公路，可根据需要设置侧分隔带、 非机动车道和人行道。

4. 0.14公路路基宽度为车道宽度与路肩宽度之和，当设有中间带、加（减）速车 道、爬坡车道、紧急停车带、超车道、错车道、慢车道、侧分隔带、非机动车道、人行

—13 —

公路工程技术标准（JTC BOI—2014）

道等时，应计入这些部分的宽度。

4.0.15视距应符合下列规定：

1高速公路、一级公路的停车视距应不小于表4. 0.15-1的规定。

表4.0.15-1高速公路、一级公路停车视距

设计速度（km/h）	120	100	80	60
_______停车视距（m）_______	210	160	110	75

2 规定。

二、四级公路的停车视距、会车视距与超车视距应不小于表4. 0.15-2的

设计速度（km/h）

停车视距

会车视距

(m)

超车视距

表 4.0.15-2

与超车视距

8。/

11，/ / /

20

20

40

IOC

100

3互通式立交7 距要求。

4双车道公路

5高速公路、 距对相关路段进行本

6积雪冰冻地

区、停车

^^^?;靠站等各为出

人口应满足识别视

2

4.0.16直线的最大］

I设置满足走

1路以及大Z

车的停车

视距的路段。

）二、三级公路,

口识别视距应符合附录B

应采用货车停车视 规定。

车视距宜适当

长度应有所限制

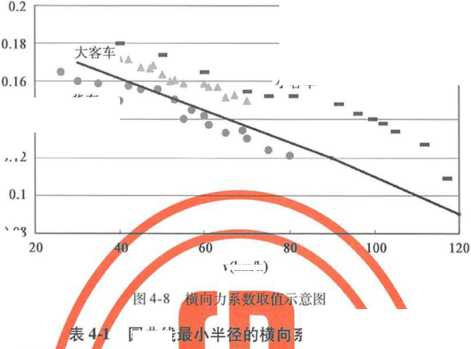

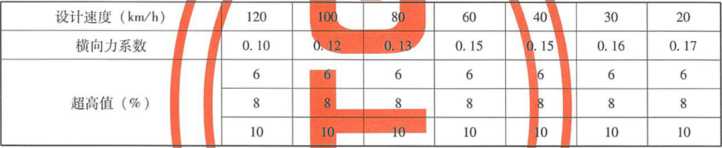

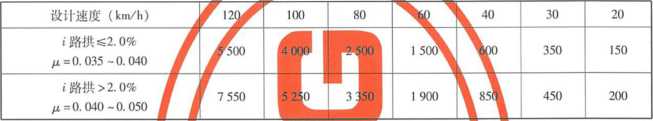

4.0.17圆曲线最小半径醒符合裏4 0. 17的规

设计速度（km/h）		120		80	60	40	30	20
最大超高	10%	570	360	220	115	—	—	—
	8%	650	400	250	125	60	30	15
	6%	710	440	270	135	60	35	15
	4%	810	500	300	150	65	40	20
不设超高 最小半径（m）	路拱这2.0%	5 500	4 000	2 500	1500	600	350	150
	路拱＞2.0%	7 500	5 250	3 350	1900	800	450	200

注："一"为不考虑采用最大超高的情况。

4. 0.18公路圆曲线半径小于表4. 0.17 “不设超高最小半径”时，应设置圆曲线超 高。最大超高应符合下列规定：

—14 —

C

路 线

1 一般地区，圆曲线最大超高应采用8%。

2积雪冰冻地区，最大超高值应采取6%。

3以通行中、小型客车为主的高速公路和一级公路，最大超高可采用10%。

4城镇区域公路，最大超高值可采取4%。

4.0.19直线与小于表4. 0.17不设超高最小半径的圆曲线相衔接处，应设置缓和曲 线。缓和曲线采用回旋线，应符合下列规定：

1缓和曲线参数及其长度应根据线形设计以及对安全、视觉、景观等的要求，选 用较大的数值。

2四级公路直线与小于不设制哥最小半径的個 济口衔接处，可不设置缓和曲线, 用超高、加宽缓和段径相连书

4. 0. 20最大纵坡应彳

设计速度（km/h）

最大纵坡（%）

1设计速度为120 况限制时，经技术缰齐i

2公路改扩建 段，经技术经济论¾≡

3二级及二级C

• 0. 20Ι

）的规定

表 4∙0.2()最

60

4

5

F 6

30

8

20

9

h. IOOkn

证，最大纵

设计速度为

纵坡值可

駆的越岭

80km/h的高速公路

地JI条件或其他特殊情

∏ l%_α

50Om时，平均纵坡不

任意连续3km路段的平均纵

4高速公路、一级^应M证采用合理作 段应进行安全性评价。

4. 0.21不同纵坡的最大坡长应符

m/h、20 k

1（或下坡）

- 500m 时

旳规定

表4. 0.21不同纵坡的最大坡长（m）

可用原有公路的路

续 相对高差为200 ~

I纵坡不应大于5%。

泉在连续长、陡纵坡的路

纵坡坡度（%）	_______________________设计速度（km/h）_______________________
	120	IOO	80	60	40	30	20
3	900	1 OOO	1 IOO	1 200	—	—	—
4	700	800	900	1 OOO	1 IOO	1 IOO	1 200
5	—	600	700	800	900	900	ɪ OOO
6	—	—	500	600	700	700	800
7	—	—	—	—	500	500	600
8	—	—	—	—	300	300	400
9	—	—	—	—	—	200	300
IO	—	—	—	—	—	—	200

—15 —

公路工程技术标准（JTC BOl-2014）

C

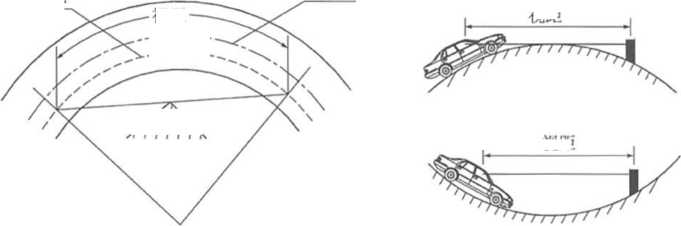

4. 0. 22公路纵坡变更处应设置竖曲线。竖曲线最小半径和最小长度不应小于表

4. 0. 22的规定值。

表4.0.22竖曲线最小半径和最小长度

设计速度（km/h）	120	IOO	80	60	40	30	20
凸形竖曲线 城小半径（m）	11 0∞	6 500	3 000	I 400	450	250	IOO
凹形竖曲线 最小半径（m）	4 000	3 000	2 000	I OOO	450	250	IOO
竖曲线最小长度（m）	IOO	85	70	50	35	25	20

C

—16 —

路基路面

5路基路面

5.0.1 一般规定

1路基路面应根据公路功能、技术等级、交通量，结合沿线地形、地质及路用材 料、气候等自然条件进行设计，保证其具有足够的强度、稳定性和耐久性。路面面层应 满足平整和抗滑的要求。

2路基应设置排水设施与防护设施，取土、弃土应进行专门设计，防止水土流失、 堵塞河道和诱发路基病害；应进行路基表土综合利用方案设计，充分利用资源。

3应因地制宜、统筹考虑安全、环境、土地、经济等因素，选择合理的路基断面 形式。

4通过特殊地质和水文条件的路段，必须查明其规模及其对公路的危害程度，采 取综合治理措施，增强公路防灾、抗灾能力。

5路基路面结构应遵循整体化设计原则。路基设计应根据可用填料、施工条件和 当地成功经验，提出路基结构的设计要求与设计指标；路面结构设计应结合路基结构设 计要求与设计指标进行综合设计，以满足路面结构耐久性要求。

6公路改扩建项目的新建路面和原路面利用均应按现行标准进行设计，并应加强 路基、路面的拼接设计；应对路面材料再生循环利用进行论证，充分利用废旧材料。

5. 0. 2路基设计洪水频率应符合下列规定：

1路基设计洪水频率应符合表5. 0. 2的规定。

表5.0.2路基设计洪水频率

公路等级	高速公路	一级公路	二级公路	三级公路	四级公路
设计洪水频率	1/100	1∕1∞	1/50	1/25	按具体情况确定

2城市周边地区的公路路基设计洪水频率应结合城市防洪标准，考虑救灾通道、 排洪和泄洪需求综合确定。

5.0.3路基高度应符合下列规定：

1路基高度设计应使路肩边缘高出路基两侧地面积水高度，同时考虑地下水、毛 细水和冰冻的作用，不使其影响路基的强度和稳定性。

2沿河及受水浸淹的路基边缘高程，应高出表5. 0.2规定设计洪水频率的计算水 位加壅水高、波浪侵袭高和0. 5m的安全高度。

—17 —

公路工程技术标准(JTG BOl-2014)

C

5. 0. 4路基技术要求和原地面处理要求应符合下列规定：

1路堤基底应清理和压实。基底强度、稳定性不足时，应进行处理，以保证路基 稳定，减少工后沉降。

2路基压实度应根据公路技术等级、填挖深度、交通荷载等级和填料特点等因素 确定，并应符合表5. 0.4的规定。

表5.0.4路基压实度

路基部位

路床顶面 以下深度

压实度(%)

下路床

上路堤

下路堤

高速公路、 一级公路

二级公路

三级公路、 四级公路

上路床

轻、中及乖交多， 荷载等

特重、

注：1.表列压实度数值

2.特殊干早或特殊

0. 3 ~1.2

N 94

»4

'Ti.

M94

乖交通

fit S≡i实试验法为准, :地K的路基压实度

"数值可适当降低。

3.三、四级公路修稣Hf

标准。

3在满足路基各雇压累度的前提可

设计要求，确定路床顶i⅛回 当提高路床顶面回弹模量施准:

量标准。对于重

基实际采顯

E通路

I料类型和路面结构 犠和特殊土路基，可适

C

5.0.5路基防护应根据公匿 护措施，保证路基稳定，并应符合

、地质等情况，采取相应防

1路基防护应采取工程防护与植物防护相结合的综合防护措施，并与景观相协调。

2深挖、高填路基边坡路段，必须查明工程地质情况，针对其工程特性进行路基 防护设计。对存在稳定性隐患的边坡，应进行稳定性分析，采用加固、防护措施，保证 边坡的稳定。

3沿河路段必须查明河流特性及其演变规律，采取防止冲刷路基的防护措施。凡 侵占、改移河道的地段，必须做出专门防护设计。

5.0.6路面结构设计标准轴载为双轮组单轴IOokN,轮胎压力0.7MPa。重载交通路 段可根据实际调查的轴载谱采用分向、分道方式进行路面结构设计。

—18 —

C

路基路面

5. 0.7路面类型应根据公路功能、技术等级、交通量、环境保护、工程造价等因素 进行综合论证后选用；路面结构形式应根据当地气候条件、交通荷载、当地材料，并结 合路面结构耐久性、资源循环利用等因素进行全寿命周期经济分析后合理确定。

5. 0. 8公路路面结构设计使用年限应不小于表5. 0. 8的规定。

表5.0.8公路路面结构设计使用年限

公路等级

高速公路

-级公路

二级公路

三级公路

四级公路

设计使用年限（年）

沥行混凝土路面

水泥混凝土路面

5.0.9路面结构层材料少吗&除S求。路面垫层宜采用水稳 性好的粗粒料类材料或》^1#T路基填料采后NN等材料时,应作环保评 价，明确利用方

5. 0.10路基路M/防水应符合F列规察:

1路基、路面##综合设计Y合理布局J并与沿线排、善相协调，保护生态 环境，防止水土流J和，染水源。.           11

2根据公路理及吉合沿线气地形、地质、水文等4然*件，设置必要的地 表排水、路面内部*水［地下排水4设施.并与A线排水系统,配卜，形成完整的排水

3特殊地质地MJ、基、路面与该特卄*治措施相结合，进

4路基、路面结\^^进行防水设计W以减少路膿1构水损坏。

5. 0.11高速公路路面大］S侬_L位工后沉降较大的局部路 段，面层可一次设计、分期昜

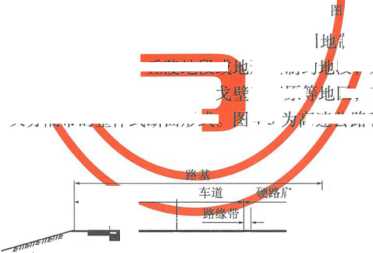

5. 0.12沙漠、戈壁、草原等地区小交通量高速公路，其右侧硬路肩部分的面层可分 期修建，但在分期修建实施前，应采取技术措施对右侧硬路肩面层进行处理，保证交通 安全。

桥 涵

6桥涵

6.0.1 一般规定

1桥涵应根据公路功能、技术等级、通行能力及防灾减灾等要求，结合水文、地 质、通航和环境等条件进行综合设计。

2桥涵应按照安全、耐久、适用、环保、经济和美观的原则，考虑因地制宜、就 地取材、便于施工和养护等因素，进行全寿命设计。

3桥涵应与自然环境和景观相协调。特殊大桥宜进行景观设计。

4桥涵的设置应结合农田基本建设考虑排灌的需要。

5特大桥、大桥桥位应选择河道顺直稳定、河床地质良好、河槽能通过大部分设 计流量的河段，并应避开断层、岩溶、滑坡、泥石流等不良地质地带。在受条件限制而 选取不利桥位时，必须采取防控措施并进行严格论证。

6桥面铺装应有完善的桥面防水、排水系统。

7桥涵跨径小于或等于50m时，宜采用标准化跨径、装配式结构、机械化和工厂 化施工。

8对于分期修建的桥梁，应选择先期与后期易衔接的结构形式。

9桥涵应设置维修养护通道，特大桥和大桥应设置必要的养护设施。

6.0.2桥涵分类规定如表6. 0.2。

表6.0.2桥涵分类

桥涵分类	多孔跨径总长L (m)	单孔跨径"(m)
特大桥	£>1 (XX)	厶 > 150
大桥	I00≤Δ≤1000	40≤Δk≤150
中桥	30<L<100	20% <40
___^___	8WLW3O	5≤Lk<20
涵洞	—	"(5

注：1.单孔跨径系指标准跨径。

2.梁式桥、板式桥的多孔跨径总长为多孔标准跨径的总长；拱式桥为两端桥台内起拱线间的距离；其他形式

C

桥梁为桥面系车道长度。

3.管涵及箱涵不论管径或跨径大小、孔数多少，均称为涵洞。

4.标准跨径：梁式桥、板式桥以两桥墩中线间距离或桥墩中线与台背前缘间距为准；拱式桥和涵洞以净跨径 为准。

—21 —

公路工程技术标准(JTG BOI-2014)

C

6.0.3有桥台的桥梁，桥梁全长应为两岸桥台侧墙或八字墙尾端间的距离；无桥台 的桥梁，桥梁全长应为桥面系的长度。

6.0.4 桥涵标准化跨径规定如下:0.75m、1.0m、1.25m、1.5m、2.0m、2.5m、 3・0m、4.0m、5.0m、6.0m、8.0m、10m、13m、16m、20m、25m、30m、35m、40m、 45m、50m_o

6.0. 5桥涵设计洪水频率应符合表6. O. 5的规定，并应符合下列规定:

表6.0.5桥涵设计炉水频率

公路等级

设计欧

高速公路 一级公路 二级公路 三级公路 四级公路

特大桥

1/300

1/300

ɪ/ioo ^B

1/100

1/100

1∕1∞

1/50

1/50

涵洞及小型排水构造物

1/100

1/100

不作规定

1二级公路的 下，宜提高一级设于

2沿河纵向高 洪水频率的规定。

3多孔中小跨彳型

:以及三、卩

由桥头引道

桥可采F

水频率。

6.0.6桥面净空应符0本IL准第3. 6. 1条

、易于冲刷的情况

5. 0.2条路基设计

；筑限界彖!规定，并应符合下列规定:

1多车道公路上的特★桥、整体式上部结构时, 护栏形式确定。

］带宽度应根据所采用的

C

2

特大桥的路肩宽度经论证

米用表4. 0. 5

撮小值。

3路、桥不同宽度间应顺适过渡。

4桥上设置的各种管线、安全设施及标志等不得侵入公路建筑限界。

6.0.7桥下净空应符合下列规定：

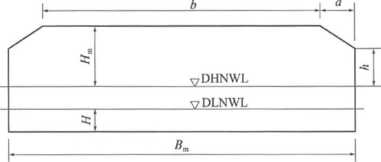

1通航或流放木筏的河流，桥下净空应符合通航标准或流放木筏的要求。

2跨线桥桥下净空，应符合被交叉公路、铁路、其他道路等建筑限界的规定。

3桥下净空应考虑排洪、流水、漂流物、冰塞以及河床冲淤等情况。

6.0.8桥梁及其引道的平、纵、横技术指标应与路线总体布设相协调，并应符合下

列规定：

—22 —

C

桥涵

1桥上纵坡不宜大于4% ,桥头引道纵坡不宜大于5% _o

2对于易结冰、积雪的桥梁，桥上纵坡宜适当减小。

3位于城镇混合交通繁忙处的桥梁，桥上纵坡和桥头引道纵坡均不得大于3%。

4桥头两端引道的线形应与桥梁的线形相匹配。

6. 0. 9渡口码头设计应符合下列规定：

2

3

4

渡口位置应选择在河床稳定、水力水文状态适宜、无淤积或少淤积的河段。 直线码头的引道纵坡宜采用9% ~10%,锯齿式码头宜采用4% ~6%_o 车辆上、下渡船的引道路面，应采取必要的防滑措施。

二、三级公路的码头引道卓"应小十

四级公路不应小于IOm_o

Q

6. 0.10桥涵改扩建戰冷R规定： 1新建桥涵（含囉*豳分） 2对直接利用叫何母）4,应■检■i平 四级公路提高等级时/喊承载能力醞蘭足或，

3拼接加宽利

极限承载能力应满4

4整体拼接M

5对直接利N

的係有桥涵，丿礎行

［或:

殳计好

f满足Nl举标准要求，二、三 加固措施N满\现行标准的要求。

嗝并满足原*卄

取加固措施后满足现行标准的要求。

桥下净空，

接加宽的桥

6.0.11桥涵主α

和可更换制 卜表6.0.11

:小于原设计标准。

,应提出有针对性的运营

啲设计便用年限规定¾∣ 桥涵设计使用年限（年）/

勢

『载标准要求，且其

和维护措施。

610. H₀

公路等级	\ \  主体结构:			,/ 可更换部件-
	特N、 大桥	、^桥	小	/k拉索 /吊索 /系杆等	栏杆 伸缩缝 支座等
-高速公路-一级公路	100			20	15
-二级公路— 三级公路	IOO	50	30
四级公路	IOO	50	30

C

23

汽车及人群荷载

7汽车及人群荷载

7.0.1汽车荷载分为公路一I级和公路一II级两个等级，由车道荷载和车辆荷载组 成，并规定如下：

1车道荷载由均布荷载和集中荷载组成，用于桥梁结构整体分析计算。

2车辆荷载用于桥梁结构局部分析计算和涵洞、桥台、挡土墙土压力等的分析 C 计算。

3车道荷载与车辆荷载的作用不得相互叠加。

7.0.2各级公路桥涵设计的汽车荷载等级应符合表7.0. 2的规定。

表7.0.2汽车荷载等级

公路技术等级	高速公路	一级公路	二级公路	三级公路	四级公路
汽车荷载等级	公路一1级	公路一1级	公路一1级	公路—II级	公路-II级

注：1.二级公路作为集散公路旦交通心小、重型车辆少时，其桥涵设计可采用公路一Il级荷载。

2.对交通组成中垂载交通比帀:较大的公路，宜采用与该公路交通组成相适应的汽车荷载模式进行结构整体和 局部验算。

7.0.3车道荷载的计算图式如图7. 0.3,并应符合下列规定:

C

图7. 0.3车道荷载

注：计算跨役，设支座的为相邻两支座中心间的水平距离； 不设支座的为上、下部结构相交而中心间的水平距离。

I公路一I级车道荷载的均布荷载标准值为＜7κ = 10- 5kN∕m_o集中荷载标准值PK 按下列规定选取：

桥涵计算跨径小于或等于5m时，Pκ =270kN ；

桥涵计算跨径大于或等于50m时，Pκ=360kN;

桥涵计算跨径大于5m、小于50m时，PK值采用直线内插求得。

计算剪力效应时，集中荷载标准值应乘以L2的系数。

—25 -

公路工程技术标准(JTG BOl-2014)

公路一 II级车道荷载的均布荷载标准值"和集中荷载标准值Pk,为公路一1级车 道荷载的0∙ 75倍。

2车道荷载的均布荷载标准值应满布于使结构产生最不利效应的同号影响线上; 集中荷载标准值只作用于相应影响线中的一个影响线峰值处。

7. 0. 4车辆荷载布置图如图7. 0.4,其主要技术指标规定如表7. 0.4_o公路一I级和 公路一∏级汽车荷载采用相同的车辆荷载标准值。

项 目     、		■     技术指标
______车辆垂力标准值______	kN	550
______前轴重力标准值______	kN	30
______中轴重力标准值______	kN	2×120
______后轴重力标准值______	kN	2×140
	m	3 + 1.4+7 + 1.4
_________轮距	m	1.8
_____前轮着地宽度及长度	rn	0.3 ×0.2
_____中、后轮在地宽度及长度	m	0. 6 X 0. 2
_____车辆外形尺寸(长X宽)	m	15 X 2. 5

汽车及人群荷载

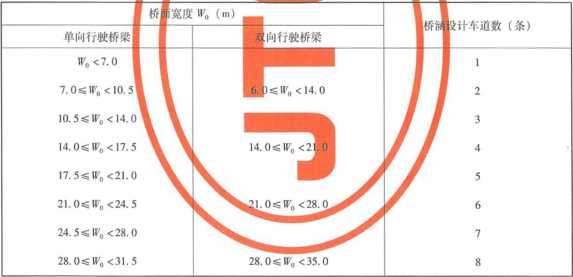

7.0.5车道荷载横向分布系数，应按设计车道数如图7.0.5布置车道荷载进行 计算。

7.0∙6桥涵设计车道

7. 0.6-2的规定。横桥向, 道汽车荷载时，应考嶼 的荷载效应，也不得，务

7. 0. 6-1 的规.

单位：m）

横N车道布载系数应符合表

,勺線的提 作车道布 ，表 7.0.

考虑MN的折减；布置一条车 曜瞰的荷圖*彘得小于两条车道布载

计车道数

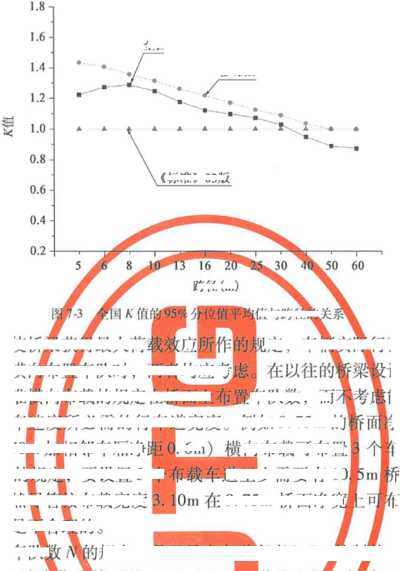

表7.0.6-2横向车道布载系数

横向布载车道数（条）	1	2	3	4	5	6	7	8
横向车道布载系数	1.20	1.00	0.78	0.67	0.60	0. 55	0.52	0.50

7.0.7大跨径桥梁应考虑车道荷载纵向折减，并应符合下列规定：

1桥梁计算跨径大于15Om时，应按表7. 0.7规定的纵向折减系数进行折减。

2桥梁为多跨连续结构时，整个结构应按其最大计算跨径的纵向折减系数进行 折减。

—27 —

公路工程技术标准(JTG BOl-2014)

表7.0.7纵向折减系数

计算跨径4 (m)	纵向折减系数
150 < L0 <400	0. 97
400≤Λo <6∞	0. 96
600WL <800	0. 95
800≤Lo<l 000	0. 94
LNI 000	0.93

7. 0.8公路桥涵设置人行道时，应同时计入人群载荷，并应符合下列规定：

1桥梁计算跨径小于或等于50m时•，人群荷载标准值为3. 0kN∕m² ；

桥梁计算跨径大于或等于15Om时，人群荷载标准值为2. 5kN∕m² ；

桥梁计算跨径大于50m、小于15Om时，可由线性内插得到人群荷载标准值。

跨径不等的连续结构，采用最大计算跨径的人群荷载标准值。

2非机动车、行人密集的公路桥梁，人群荷载标准值为上述标准值的1.15倍。

3专用人行桥梁，人群荷载标准值为3.5kN/m2。

O

—28 —

C

隧 道

8隧道

8.0.1 一般规定

1隧道应根据路网规划、公路功能需要，遵循安全、耐久、经济、节能、利于保 护生态环境的原则，结合隧道所处地区的地形、地质、施工、运营、管理等条件进行 设计。

2隧道选址必须对该区域的自然地理、场地与生态环境、工程地质、水文地质、 气象、地震等进行勘察，取得完整勘察基础资料，经技术经济论证后确定。

3隧道高程和平面位置应根据公路等级、路线总体设计方案确定，选在地层稳定， 利于设置洞口、洞口两端接线、防灾救援系统、管理养护等设施的地段。

4拟定路线总体设计方案应论证采用隧道或深路堑等不同方案给生态环境带来的 影响。对生态环境脆弱的地带或可能因施工造成生态环境难以恢复的地段，应优先选择 对环境影响小的方案，并辅以治理措施。

5隧道路面应具有足够的抗滑性能。洞内、外衔接路段路面设计抗滑性能应一致。

8. 0.2隧道分类规定如表8. 0.2。

表8.0.2隧道分类

隧道分类	特长隧道	长隧道	中隧道	短隧道
隧道长度L （m）	£>3000	3 000≥Δ>1000	1000≥Δ>500	Δ≤500

8. 0. 3隧道净空应符合本标准第3. 6.1条公路建筑限界的规定，且横断面各组成部 分宽度应满足下列要求：

1隧道内的最小侧向宽度应符合表8. 0. 3的规定。

表8.0.3隧道最小侧向宽度

设计速度（km/h）	高速公路、一级公路				二级公路、三级公路、四级公路
	120	100	80	60	80	60	40	30	20
左侧侧向宽度厶左（m）	0.75	0.75	0.5	0.5	0.75	0.5	0.25	0.25	0.50
右侧侧向宽度厶右（m）	1.25	1.00	0.75	0. 75	0.75	0.5	0.25	0.25	0.50

2高速公路、一级公路的隧道应在两侧设置检修道，其宽度应大于或等于0∙75m。 二级、三级公路的隧道宜在两侧设置人行道（兼检修道），二、三级公路隧道的人 行道宽度应大于或等于0. 75m_o

—29 —

公路工程技术标准(JTG BOl-2014)

C

四级公路隧道、连拱隧道左侧可不设置检修道或人行道，但应保留C值宽度。

3单车道四级公路的隧道应按双车道四级公路标准修建。

4山岭特长、长隧道内不设硬路肩或硬路肩宽度小于2.5m时，单洞两车道隧道 应设置紧急停车带，单洞三车道隧道宜设置紧急停车带。

紧急停车带宽度应为3. 0m,且与右侧侧向宽度之和应大于或等于3∙ 5m,有效长度 应大于或等于40m,单向行车时，间距不宜大于750m,双向行车时，同侧间距不宜大 于 1 OOOm_o

5四车道高速公路上的短隧道与城市出入口的中、短隧道，宜与路基同宽。

8.0.4隧道及其洞口两端路线E

1隧道路段平、纵线形Jm衡 线时宜采用不设超高的平也

2洞口内外侧各3s蒙计】 经技术经济比较论证后，洞Ir内外平I

3 渡段,

4

5

「横

示应符合下列规定：

:形宜采用直线，当设为曲

行不

I曲线,

洞口外相接路段应设置距洞I

:形康一致。特殊困难地段， 应加强线形诱导设施。

且不小于50m的过

θ

保持横断面过渡的 隧道内纵坡虜小 高速公路、

3%,大于

%,但短于IoOm的隧

路的中、当条件受限制时,

K受此限。

t经济论证、交通

安全评价后，隧道最

8.0.5洞口之间4

全、管理等设施及防:

Ml适当加大I但不宜大于4%。

没i f速度行程长度的相邻隧道.成糸统

8.0.6隧道交通工程

1隧道交通工程及附

交通量、隧道长度等确定，并13畸合公

2隧道内应设置标志、标线、

虑通风、照明、安

术标准与建没把膜应麗据公路功能、技术等级、 f线设施总体设计的要求。

:高速公路、一级公路隧道洞口

C

两端连接过渡段的标志、标线、轮廓标及护栏等应进行专门设计。

3特长隧道和高速公路、一级公路长隧道应设置监控设施。二级公路长隧道可根 据需要设置监控设施。

4通风设施应根据隧道长度、交通组成和交通量增长情况等，按统筹规划、一次 设计、分期实施的原则设置。

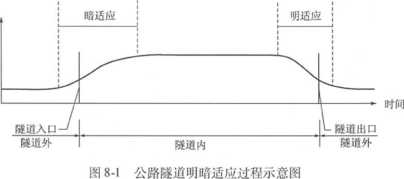

5长度厶>20Om的高速公路隧道、一级公路隧道应设置照明，长度IOOm <LW 20Om高速公路光学长隧道、一级公路光学长隧道应设置照明。

二、三、四级公路的隧道可根据具体情况设置照明设施。

设置照明的隧道洞口内外亮度应顺适过渡，不设置照明的隧道应加强设置视线诱导 设施。

—30 —

隧 道

6特长隧道和高速公路、一级公路的长隧道，必须配置紧急呼叫设施、火灾报警 设施、消防设施与通道等。

二、三级公路的长隧道，应根据需要设置紧急呼叫设施、火灾报警设施、消防设施 与通道等。

7特长隧道和高速公路、一级公路的长隧道，必须保证重要电力负荷供电可靠。

8. 0.7隧道应制定发生交通或火灾事故的应急处理预案。

8.0.8隧道改扩建应符合下列规定: 1应根据公路功能、技术等 原有隧道现状等，对增建隧］ 比选。

2原址扩建和新建 体结构可维持原标准， 评价。

3应根据原有

8.0.9隧道设计使用

名称

类别

高速公路、一级公路、

二级公路

三级公路

四级公路

C

询按期

程及I

营状况，｛

丿匕、

线总体、运营状况、应急救援、 道改缠破其组合方式等进行多方案

利用

冃现行|

组织方案i

;限应符合君∣8∙ 0.9的规定。

表 8.0.9

村砌、洞f

长隧道

100

100

ι°0、1~

注:可更换、修复构件为隧道内边.

隧道设计使用年限（年）

J体结构^-

中隧道

50

短隧道

100

50

50

直加固改造时，隧道主 ,恫时应进行交通安全

换、修复构件

特氏、中、短隧道

C

C

C

路线交叉

9路线交叉

9.1公路与公路平面交叉

9.1.1平面交叉形式应根据公路网规划、地形和地质条件、相交公路的公路功能、 Q   技术等级、交通量、交通管理方式和用地条件等确定。

9.1.2平面交叉的交通管理方式分为主路优先、无优先交叉和信号交叉三种，应根 据相交公路的公路功能、技术等级、交通量等确定所采用的方式。

9.1.3平面交叉角宜为直角，必须斜交时，交叉角应大于45。。同一位置平面交叉 岔数不宜多于5条。

9.1.4两相交公路的技术等级或交通量相近时，平面交叉范围内的设计速度可适当 降低，但不宜低于路段设计速度的70%。

平面交叉右转弯车道的设计速度不宜大于40km/h;左转弯车道的设计速度不宜大 于 20km∕h°

9.1.5平面交叉的间距应根据其对行车安全、通行能力和交通延误等的影响确定。 有条件时应尽量通过支路合并等措施，减少平交口数量，增大平交口间距。一、二级公 路平面交叉的最小间距应不小于表9. 1.5的规定。

表9.1.5平面交叉最小间距

公路等级	__________一级公路__________			______二级公路______
公路功能	___ 干线公路		集散公路	干线公路	集散公路
	一般值	最小值
间距(m)	2 000	I(XX)	500	500	300

9.1.6三级及三级以上公路的平面交叉均应进行渠化设计。

9.1.7各级公路平交范围内应进行通视三角区停车视距检验。

—33 —

公路工程技术标准(JTG BOl-2014)

9.2公路与公路立体交叉

9. 2.1符合下列条件时设置立体交叉：

1高速公路与各级公路交叉必须采用立体交叉。

2 一级公路与交通量大的公路交叉应采用立体交叉。

3二、三、四级公路间的交叉，直行交通量大时，宜采用立体交叉。

9.2.2立体交叉分为互通式立体交叉: 通式立体交叉：

立体交叉，符合下列条件时应设置互

1

2

3

4

高速公路与承担干线SiJ噪散工

高速公路与连接其 0®要友通源的连接线公路

作为干线功能的 一级公路采用

能力要求时。

9.2.3符合本标 置分离式立体交叉。

9. 2.4互通式立 规定：

2. 1条规定

交！•分为枢纽

过渠化逸信图S制仍不能满足通行

踹，但不符合本标准第

通式":交和一般互通式

1相邻互通式立窿交嵬的间距7

受地形条件或其他權殊AL况限制，经论证相翎互通式M⅛

时，其上一互通式立体交义加.

离不得小于1 000m,且应畔专M通工程设计，」 示、诱导设施。

相邻互通式立体交叉的间距小

E道终点至下■

胃规定条件时宜设

设置应符合下列

叉的间距需适当减小 减速车道起点之间的距

完# 醒目的标志、标线和警

最小值，且经论证必须设置时,

应将两互通式立体交叉合并设置为复合式互通式立体交叉。

2相邻互通式立体交叉的最大间距不宜大于30km。在人烟稀少地区，其间距可适 当加大，但应在适当位置设置“U形转弯”设施。

3互通式立体交叉与服务区、停车区、公共汽车停靠站、隧道等其他重要设施之 间的距离应能满足设置出口预告标志的需要。

4互通式立体交叉匝道设计速度应符合表9. 2. 4的规定。

表9. 2. 4互通式立体交叉匝道设计速度

__________匝道形式__________		直连式	半直连式	环形匝道
匝道设计速度(km/h)	枢纽互通式立体交叉	50~80	40~80	40
	一般互通式立体交叉	40~60	40~60	30~40

—34 —

C

路线交叉

5互通式立体交叉匝道车道数应根据匝道交通量和匝道长度确定。主线与匝道或 匝道与匝道的分、合流连接部，应保持车道数的平衡。

9.2. 5公路与公路立体交叉跨线桥桥下净空应符合本标准第3. 6.1条的规定，并应 满足桥下公路的视距要求，其结构形式应与周围环境相协调。

9.3公路与铁路相交叉

9.3.1高速公路、一级公路罗嘛!艾艾Ilv，弋产立体交叉。

9. 3. 2高速铁路、准或滅夕歸为140km∕h的铁路与公 路相交叉时，必须设置/孥仁 .X

9.3.3公路、铁照符合下歹卜星］应设置\*：

I铁路与二级承恨叉时。I \

2路段旅客列,设F行车速度5齋誨路与公路3同时。

3由于铁路调F饵对公路上彳辆会造成严重延误时

4受地形等条t刷，，采用平行交叉会危吋车安全时。

9. 3. 4铁路跨越*∖方时，其矗桥下净空及布孔应符/本4准第3. 6.1条公路 建筑限界、第4. 0.15*障的规定,■蹶!喊息识别m中

铁路穿越公路下收,、产跨线高%目符合现行耍7力限界标准的规定。

9.3.5公路、铁路平謠夕正交；吃罗何外叉角度应大于45。，且 道口应符合侧向瞭望视距的瀛J^^≡≡!^^

9.3.6铁路与公路平行相邻时，铁路用地界与高速公路用地界间距不宜小于30m, 与一、二级公路用地界间距不应小于15m,与三、四级公路用地界间距不应小于5m。

9.4公路与乡村道路相交叉

9. 4.1公路与乡村道路相交叉的位置、形式、间距等的确定，应考虑县、乡（镇） 土地利用总体规划中农业耕作机械需求。必要时应结合规划，对农业机耕道作适当调整 或归并。

9.4.2高速公路与乡村道路相交叉必须设置通道或天桥。

—35 —

公路工程技术标准(JTC BOl-2014)

一级公路与乡村道路相交叉宜设置通道或天桥。

二、三级公路与乡村道路相交叉应设置平面交叉，四级公路与乡村道路相交宜设置 平面交叉，地形条件有利或公路交通量大时宜设置通道或天桥。

二、三、四级公路与乡村道路相交时，应对其交叉范围一定长度的路段进行改造， 使其达到四级公路的标准。

二级及二级以上公路位于城镇或人口稠密的村落或学校附近时，宜设置专供行人横 向通行的人行地道或人行天桥。

9.4.3车行通道的净空应符合下列规定：

1通行拖拉机、畜力车时，通道净高应不小于2. 70m；通行农用汽车时，通道净 高应不小于3. 20m。

2通道净宽应根据交通量和通行农业机械类型选用，一般应不小于4. 00m；通道 过长或敷设排水渠时，宜视情况加宽。

9. 4.4人行通道净高应不小于2. 20m；净宽应不小于4. 00m。

9.4.5车行天桥桥面净宽按交通量和通行农业机械类型可选用4. 5Om或7. 00m；其 汽车荷载应符合本标准第7. 0. 2条有关四级公路汽车荷载等级的规定。

9.4.6人行天桥桥面净宽应大于或等于3. 00m；其人群荷载应符合本标准第7. 0. 8 条的规定。

9.5公路与管线等相交叉

9.5.1电信线、电力线、电缆、管道等均不得侵入公路建筑限界，不得妨害公路交 通安全和人员安全，并不得损害公路的构造和设施。

9.5.2架空送电线路与公路相交叉时，宜为正交；必须斜交时，交叉角度应大于 45。。架空送电线路跨越公路时，送电线路导线与公路交叉处距路面的最小垂直距离必 须符合相应送电线路标称电压规定的要求。

9.5.3原油管道、天然气输送管道与公路相交叉时，宜为正交；必须斜交时，交叉 角度应大于30。。

9.5.4管道与各级公路相交叉且采用下穿方式时，应设置地下通道(涵)或套管。 通道或套管应按相应公路等级的汽车荷载等级进行验算。

—36 —

C

路线交叉

9∙5.5严禁易燃、易爆、高压等管线设施利用或通过公路桥梁和隧道。

9.6动物通道

9.6.1公路应结合沿线放牧及野生动物迁徙需要，选择合理位置设置必要的动物 通道。

9.6.2穿越草原区域的封闭公路，应根据放牧等需要修建沿公路通行的便道（牧 道）。

—37 -

公路桥梁百宝箱持续更新中QQ:417389907（2014.12版）......

职称论文总代理、文章写作推荐指导，支付宝担保交易，100%安全！

http:/∕shop63887450. ⅛aobao. com/

桥梁涵洞标准图（CAD版）：桥梁涵洞标准图2014版、交通部上部标准图（新规 范2008版、184册）、各院桥梁标准图、现浇钢筋混凝土简支及连续板标准图、 钢筋混凝土变截面高墩标准图、防撞栏、圆管涵、盖板涵、箱涵、桥梁公用构造、 低高度密肋式预应力混凝土简支T梁上部通用图、老版公路桥涵通用图汇总等。 桥梁施工图汇总（CAD版）：各种类型桥梁（梁桥、现浇箱梁、钢箱梁及钢桁梁、 拱桥、悬索桥、斜拉桥、连续刚构桥、立交桥、旧桥加固）施工图；

桥梁计算书及计算模型汇总：桥梁计算书汇总、桥梁抗震计算、空心板、T梁、 小箱梁计算、大跨连续梁计算、悬索桥计算、钢桁梁计算、现浇箱梁计算、钢箱 梁计算、拱桥计算、斜拉桥和独塔自锚式悬吊一斜拉协作体系桥计算、桥台计算。 公路施工图汇总（CAD版）：各等级公路（市政、高速、一级公路、国道、二级公 路、三级公路、四级公路、乡村道路）施工图；

软件及学习：新midas Civi丨至今为止全部资料教程迈达斯软件（约35G）、新桥 梁博士学习资料及软件（约6. 5G）、桥梁通资料及软件、纬地学习资料及软件、 公路桥梁结构设计系统GQJS 9. 7升级版、毛世怀公路路面设计系统HPDS2011破 解版、挡土墙设计与计算资料汇总、桥梁大师学习资料、路面计算等。

2014最新CAD自定义图案图库大全 施工图填充（共1397个图案）；

CAD辅助设计工具汇总CAD插件杀毒软件；

CAD二次开发autoIiSp Visual LlSP程序设计视频教程资料;

公路桥梁施工必备资料汇总（方案图、施组、技术资料及计算）

公路桥梁市政施工技术专题讲座PPT、交通工程资料汇总、

公路道路工程图纸和参考资料汇总、公路桥梁施工现场视频汇总（1-2）、 公路道路工程图纸和参考资料汇总。

职称论文总代理：交通公路桥梁隧道建筑市政排水园林绿化电气等

工程类中级、高级职称论文发表，文章写作推荐指导！

QQ: 417389907        公路桥梁技术资料交流QQ群:232082117

本网提供的资料最好，最全面，最权威，且永久免费更新！ 100%好评!

C

交通工程及沿线设施

10交通工程及沿线设施

10.1 一般规定

C

10.1.1交通工程及沿线设为 级、交通量、运营条件等综

10.1.2交通工程及演线i 统一，充分发挥公路f

10.1.3交通工年 行设计。

10.1.4交通工 施应按统筹协调、， 补充、完善。

体

10.1.5 对于改扩

提供配套的交通工程及

10.2交通安全设施

规模与标価驅据公路网规划、公路的功能、等

路总德BMJ要求，相互匹配，协调

线设施应摧海"保障齡、提供服

；线没∕施包括交证

、服务设施

计的原则并应结合交通量的增

交通工程及沿线

的没计和施

、制于管理”的原则进

!设施三种，各项设 术发展状况等逐步

1应配合豪路，体工程的改扩建方案,

［方案

10.2.1交通安全设施包括交通标志、标线、护栏、视线诱导设施、隔离栅、防落 网、防眩设施、防风栅、防雪（沙）栅、积雪标杆等。

10.2.2交通安全设施应根据公路功能、交通组成、公路环境、运营条件等设置，以 满足交通安全管理与服务的需求。

10.2.3公路应设置完善的交通标志和标线，并应符合下列规定：

1交通标志、标线应总体布局、合理设置，重要信息应重复设置或连续设置。

2交通标志的位置应保证其视认性，与其他标志或设施不应相互遮挡。

3交通标志与标线应根据实际需求配合使用，应互为补充、含义一致，并与其他

—39 —

公路工程技术标准(JTG BOl-2014)

C

设施相协调。

10.2.4公路路侧护栏设置应符合下列规定：

1公路路侧净区的宽度不足时，应按护栏设置原则确定是否设置护栏。

2桥梁与高路堤路段必须设置路侧护栏。

3路侧有悬崖、深谷、深沟、江河湖泊等路段应设置路侧护栏。

4高速公路和作为干线的一级公路，整体式断面中间带宽度小于或等于12m时， 必须连续设置中央分隔带护栏。

5应根据车辆驶出路外可能造成的伤害程度，结合公路设计速度、几何指标、交 通量、交通组成等因素合理确定护栏防护等级。

6不同形式的护栏相接时应进行过渡设计。

e

10.2.5轮廓标的设置应符合下列规定：

1高速公路、一级公路的主线及其互通式立体交叉，服务区、停车区等处的进出 匝道、连接道、中央分隔带开口以及避险车道等应连续设置轮廓标。

2二级及二级以下公路的视距不良路段、车道数或车道宽度有变化的路段及连续 急弯陡坡路段宜设置轮廓标，其他路段视需要可设置轮廓标。

3隧道内应设置轮廓标。

10. 2.6公路隔离栅设置应符合下列规定：

1高速公路、一级公路需要控制出入的路段两侧宜连续设置，也可利用天然屏障 间隔设置。

2其他公路可根据需要设置。

10.2.7公路防落网设置应符合下列规定：                         C

1公路跨越铁路、通航河流、交通量较大的其他公路时。

2公路路堑边坡可能有落石并影响交通安全的路段。

10.2.8高速公路和一级公路应根据需要设置防眩设施。

10.2.9连续长、陡下坡路段设置避险车道时，应设置配套的标志、标线及隔离、防 护、缓冲等安全设施。

10. 2.10 为集散公路的一级公路，整体式断面中间带应设置隔离设施。

10.2.11风、雪、沙等危及公路行车安全的路段，应设置防风栅、防雪(沙)栅、 积雪标杆等安全设施。

—40 —

C

交通工程及沿线设施

10.3服务设施

10.3.1服务设施包括服务区、停车区和客运汽车停靠站。

10.3.2服务区、停车区的位置应根据区域路网、建设条件、景观和环保要求等规划 和布设。客运汽车停靠站的位置宜根据地区公路交通规划、公路沿线城镇分布、出行需 求布设。

10.3.3服务区设置应符合下列规定：

1高速公路应设置服务区，作为干线的一、二级公路宜设置服务区。服务区平均 间距宜为50km；当沿线城镇分布稀疏，水、电等供给困难时，可增大服务区间距。

2高速公路服务区应设置停车场、力II油站、车辆维修站、公共厕所、室内外休息 区、餐饮、商品零售点等设施。根据公路环境和需求可设置人员住宿、车辆加水等 设施。

3作为干线的一、二级公路服务区宜设置停车场、加油站、公共厕所、室外休息 点等设施，有条件时可设置餐饮、商品零售点、车辆加水等设施。

10.3.4停车区设置应符合下列规定：

1高速公路应设置停车区，作为干线的一、二级公路宜设置停车区。停车区可在 服务区之间布设一处或多处，停车区与服务区或停车区之间的间距宜为15 ~25km_o

2停车区应设置停车场、公共厕所、室外休息区等设施。

10.3.5客运汽车停靠站应设置车辆停靠和乘客候车设施，可与服务区结合设置。

10.3.6作为集散的一、二级公路和三、四级公路可根据需要设置加油站、公共厕所 及客运汽车停靠站等设施。

10.4管理设施

10.4.1管理设施包括监控、收费、通信、供配电、照明和管理养护等设施，应符合 下列规定：

1高速公路应设置监控、收费、通信、供配电、照明和管理养护设施。其他等级 的公路可根据需求设置。

2监控、收费、通信、供配电、照明和管理养护等设施应根据交通量进行总体设 计、分期实施，并据此实施基础工程、地下管线及预留预埋工程等。

公路工程技术标准（JTG BOl-2014）

C

10.4.2监控设施应符合下列规定：

1监控设施分为A、B、C、D四个等级。

A级：应全线设置视频监视、动态信息发布及交通诱导设施，结合收费站、特大 桥、隧道前、互通式立交、服务区等重点或有特殊需求路段，设置交通事件检测、交通 量检测、环境信息检测、匝道控制设施。实现全线的全程监控、动态信息发布和交通 诱导。

B级：应在收费站、特大桥、互通式立交、服务区等重点或有特殊需求路段，设置 视频监视、交通事件检测、交通量检测、环境信息检测、匝道控制、动态信息发布及交

通诱导设施。实现全线的重点监控、

定布和交通诱导。

C级：宜在特大桥、服务区K运汽车停靠站7 求路段，设置视频监视、交g件

D级：可在特大桥、

殊需求路段，设置交通量检演、现W 2各等级监控设施的怎用范围 表 10.4. 2

平面交叉口等重点或有特殊需 信息发布及交通诱导设施。

5公旅平面交叉口等重点或有特

©

监控设施等级

2确定。

的适用范

适用范围

高速公路（全程监畫）  通速公路（分段监・）

3

划设计，协调管理。

10. 4.3收费设施应符NF列魏定: 1收费设施应与公路电

道数均不应小于2条。新建收费f

:线一级、二级公

集散公路、支线q

变的监控设施统一规

费广场出口和人口的收费车

2省界主线收费站宜采用合建方式。

3收费系统机电设备可按开通后的第15年交通量配置；收费岛、收费广场、地下 通道、收费大棚等设施宜按开通后第15年的交通量配置；收费广场用地、站房用地、 建筑和土方工程用地应按开通后第20年的交通量实施。

4客车应采用分车型收费方式，货车宜采用计重收费方式。

10.4.4通信设施应符合下列规定：

1通信设施应满足监控、收费和管理等业务需求，结合路网统一规划、统一标准、 统一体制，提供语音、数据、图像信息服务平台。

2高速公路的通信管道应按远期规划设计。通信管道敷设容量应综合考虑交通专

—42 —

C

C

交通工程及沿线设施

网需求、社会租赁需求和扩容要求确定。省际之间应保证一条用于干线联网的通信 管道。

10.4.5供配电、照明设施应符合下列规定：

1应根据公路特点、系统规模、负荷性质、用电量、电源条件、电网发展规划， 在满足近期要求的同时，兼顾远期发展需要，合理确定外部电源、自备应急电源的供配 电系统方案。

2高压输电线路工程应结合工程特点、规模和远期发展状况，施工临时用电和运

®

营永久性用电相结合实施。

3收费广场、服务区广场、］ 市出入口路段的互通式立体 设施。

10. 4. 6

管理中心、

O

10. 4.7

养护工区,

养护设施 其他等级

10.4. 8

10. 4. 9

公路管

理療中心、

:设置道班

暫理设施宜

公路管理鹰屋建筑应布局

房屋建筑规模宜根据遇HI通量确定

）等应设置照明设施，位于城 漣公羸环城高速公路可设置照明

!需求设置。

B护工区和

合地形和业务范Ihl选用

理、经济适用、环保节離,

—43 —

o高速公路宜设置

周围环境相协调。

公路桥梁百宝箱持续更新中QQ :417389907 （2014.12版）......

职称论文总代理、文章写作推荐指导，支付宝担保交易，100%安全！

http:/∕shop63887450. taobao. com/

桥梁涵洞标准图（CAD版）：桥梁涵洞标准图2014版、交通部上部标准图（新规 范2008版、184册）、各院桥梁标准图、现浇钢筋混凝土简支及连续板标准图、 钢筋混凝土变截面高墩标准图、防撞栏、圆管涵、盖板涵、箱涵、桥梁公用构造、 低高度密肋式预应力混凝土简支T梁上部通用图、老版公路桥涵通用图汇总等。 桥梁施工图汇总（CAD版）：各种类型桥梁（梁桥、现浇箱梁、钢箱梁及钢桁梁、 拱桥、悬索桥、斜拉桥、连续刚构桥、立交桥、旧桥加固）施工图；

桥梁计算书及计算模型汇总：桥梁计算书汇总、桥梁抗震计算、空心板、T梁、 小箱梁计算、大跨连续梁计算、悬索桥计算、钢桁梁计算、现浇箱梁计算、钢箱 梁计算、拱桥计算、斜拉桥和独塔自锚式悬吊一斜拉协作体系桥计算、桥台计算。 公路施工图汇总（CAD版）：各等级公路（市政、高速、一级公路、国道、二级公 路、三级公路、四级公路、乡村道路）施工图；

软件及学习：新midas Civi丨至今为止全部资料教程迈达斯软件（约35G）、新桥 梁博士学习资料及软件（约6. 5G）、桥梁通资料及软件、纬地学习资料及软件、 公路桥梁结构设计系统GQJS 9. 7升级版、毛世怀公路路面设计系统HPDS2011破 解版、挡土墙设计与计算资料汇总、桥梁大师学习资料、路面计算等。

2014最新CAD自定义图案图库大全 施工图填充（共1397个图案）；

CAD辅助设计工具汇总CAD插件杀毒软件；

CAD二次开发autoIiSp Visual LlSP程序设计视频教程资料;

公路桥梁施工必备资料汇总（方案图、施组、技术资料及计算）

公路桥梁市政施工技术专题讲座PPT、交通工程资料汇总、

公路道路工程图纸和参考资料汇总、公路桥梁施工现场视频汇总（1-2）、 公路道路工程图纸和参考资料汇总。

职称论文总代理：交通公路桥梁隧道建筑市政排水园林绿化电气等

工程类中级、高级职称论文发表，文章写作推荐指导！

QQ: 417389907        公路桥梁技术资料交流QQ群:232082117

本网提供的资料最好，最全面，最权威，且永久免费更新！ 100%好评!

公路服务水平分级

附录A公路服务水平分级

A.0.1本次修订依据专题研究成果，采用〃C值来衡量拥挤程度，作为评价服务水 平的主要指标，同时采用小客车实际行驶速度与自由流速度之差作为次要评价指标，将 服务水平分为六级，分别代表一定运行条件下驾驶员的感受。具体的服务水平划分如表 A. 0. 1 .1 ~ 表 A. 0. 1-3 所示。

表A. 0.1-1高速公路路段服务水平分级

服务水平等级	"C值	设计速度(km/h)________________
		120	100	80
		最大服芬交通Ift [pcu∕( h • In)]	最大服务交通量 [pcu∕( h ∙ In)]	最大服务交通量 [pcu∕( h ∙ in)]
~-	v∕C≤O. 35	750	730	700
二	0. 35<v∕C≤0. 55	1 200	1 150	1 100
三	0. 55 <v∕CwO. 75	1 650	1 600	1 500
四	0. 75<v∕C≤0.90	1 980	1 850	1 800
五	0.90<v∕C≤l.∞	2 200	2 100	2 000
	v∕C>1.00	0~2 200	0-2 100	0~2000

注："C是在基准条件下，最大服务交通量与基准通行能力之比。基准通行能力是五级服务水平条件下对应的最 大小时交通最。

表A.0.1∙2 —级公路路段服务水平分级

服务水平等级	"c值	______设计速度(km/h)________________
		100	80	60
		最大服务交通量 [pcu∕( h ∙ In)]	最大服务交通量 [pcu∕(h ∙ In)]	城大服务交通量 [pcu∕(h ∙ In)]
—	v∕C≤O. 3	600	550	480
二	0. 3 < v∕C≤0. 5	1 OOo	900	800
三	0. 5 < v∕C≤0. 7	1 400	1 250	1 100
四	0. 7 < v∕C≤0. 9	1 800	1 600	1 450
五	0.9<v∕C≤1.0	2 000	1 800	1 600
	v∕C>}.0	0 - 2 000	0~1 800	0-1 6∞

注:"C是在基准条件下，最大服务交通眼与基准通行能力之比。基准通行能力是五级服务水平条件下对应的最 大小时交通量。

—45 —

公路工程技术标准（JTG BOl—2014）

C

表A. 0.1-3二、三、四级公路路段服务水平分级

	延误率 （%）	________________________设计速度（km/h）_________________
		80				60				≤40
		速度 (km/h)	v/C			速度 (km/h)	v/C			v/C
			禁止超车区（%）				禁止超车区（%）			禁止超车区（%）
			<30	30~70	≥70		<30	30-70	N 70	<30	30~70	≥70
—	≤35	≥76	0.15	0. 13	0. 12	≥58	0. 15	0.13	0. 11	0. 14	0. 12	0.10
二	≤50	N72	0.27	0.24	0.22	≥56	0. 26	0. 22	0.20	0.25	0. 19	0. 15
三	W65	/67	0.40	0. 34	0.31	254	0. 38	0. 32	0. 28	0.37	0. 25	0. 20
四	W80	>58	0.64	0.60^				0.48	0. 43	0.54	0.42	0. 35
五	W90	/48	1.00			^W^	7一	E	1.00	1.00	1.00	1.00
六	>90	<48				<40				—	—	—

注：1.设计速度为80km/h、 pcu/h、2 500pcu∕h 利*400

2. "C是在基准条件一步最 進 务交通量， 最大小时交通甌,/

3.延误率为车头时逐于•于5s的车

m的双 N公g其基准通行能力分别为：2 800

"之圖匕基准通彳進力即i级服务水平条件下对应的

分比。

根据交通流状齊J

1 一级服务水

驾驶员能自由地按贝卡 车辆的影响。在交iφ 便性非常优越。较小* 排队现象，很快就能N

2二级服务水平】

將服务水平I 上通流处于才 的意愿选择 上驶的自由 卜事故或行
