中华人民共和国交通行业标准


JT/T 441—2001


港口货场用化纤涂塑苫布技术条件

The technical conditions

of the tarpaulins coated with PVC for the port goods yards


2001-02-28 发布


2001-06-01 实施


中华人民共和国交通部发布


目 次

前言

1 范围..........................................................   1

2 弓I用标准.........................................................................................................1

3代号...............................................................................................................1

4 规格、尺寸.........................................................................................................1

5 技术要求.........................................................................................................2

6 试验方法.........................................................................................................4

7 检验規贝!| .............................         6

8标志、包装、运输、贮存..........................................................................................7


前 言

本标准主要参照DiN标准、TB/T 1941-1999及国内相关标准编写而成。

本标准由交通部水运司提出并归口。

本标准起草单位:交通部科学研究院、宁波港务局、锦州港务（集团）股份有限公司、天津港务局、连 云港港务局、北京帆布厂。

本标准主要起草人:白宗成、郝喜兰、叶绍明、苏胜利、刘文宗、万儒之、田建英、路红霞。


中华人民共和国交通行业标准


港口货场用化纤涂塑苫布技术条件


JT/T 441→∞1


The technical conditions

"fl>e tarpaulins coated with PVC for U>e port goods yards


1范围

本标准规定了港口货场用化纤涂塑苫布及材料的规格、尺寸、技术要求、试验方法、检验规则以及标 志、包装、运输、贮存等。

本标准适用于以高强度涤纶丝"双轴向"经编织物为主要布基,以聚氯乙烯树脂为主要成分,加入增 塑剂和其它添加剂等辅助原料,经涂刮等加工处理复合而成和/或防污等表面处理的防水苫布。


2引用标准


下列标准所包含的条文,通过在本标准中应用而构成本标准的条文。本标准出版时,所有版本均为 有效。所有标准都会被修订,使用本标准的各方面应探讨使用下列标准最新版本的可能性。


GB 2423.16—1990

GB/T 5455—1997

GB/T 16604—1996

GB/T 16741—1997

FZ∕T01∞3--1991

TB/T 1941—1999

DIN 53 363塑料薄膜试验


电工电子产品基本环境试验规程  试验J:长霉试验方法

纺织品燃烧性能试验  垂直法

涤纶工业丝

双面涂覆聚氯乙烯阻燃防水布、簷布

涂层织物  厚度试验方法

铁路货车用化纤涂塑篷布供货技术条件

带凹口的梯形试样的连续撕裂试验


3代号


本标准采用下列代号

Q-轻型苫布

Z-中型苫布


4规格、尺寸


4.1涂层织物规格、尺寸见表1。

表1涂层织物的规格、尺寸


项

目

________________型

号_______________

Q

Z

幅宽

(mm)

2050-

-2080

质量

（貢卻）

350 ~5∞

550 ~ 700

厚度

(mm)

0.30~0.43

0.48-0.60


交通部2001-02-28批准


2001-06-01 实施


1


JT/T 441—2001


4.2苫布规格、尺寸见表2。

4.3苫布尺寸偏差见表3。


表2苫布的规格、尺寸             单位：mm


宽 度

____ ___ 长

度

4000

4000

6000

8000

10000

-

-

6000

-

6000

8000

10000

120∞

15000

8000

-

-

8000

100∞

J2000

15000

10000

-

-

10000

12000

15000

注:特殊规格可按特殊要求制作______________________________________


表3苫布尺寸偏差             单位:mm


项

目

一   尺 寸   一

______偏 差______

长

度

<10000

±50

⅛10000

±100

宽

度

见表2

±50

______篷筋宽度

80- 100

±10

_____相邻篷圈间距_____

1000 - 2000

±50

-     连接缝宽度    -

35

±5

______包边宽度

50

* 10

针码

(IOOmm)

16针

±2针


5技术要求

5,1基布的技术要求

基布用丝应符合GB/T 16604的规定;基布采用"双轴向”经编方法织成。

5.2涂层织物的技术要求

5.2.1外观

涂层织物的涂层应均匀地分布在基布的两面,无明显的漏涂、结块、孔洞、脱胶、气泡、死褶和破损等 缺陷。

S.2.2机械性能

涂层织物的机械性能见表4。


表4涂层织物的机械性能


项     目

型 号

__________Q_________

Z

拉伸负荷(N/5cm)

径向

>1250

、2500

纬向

⅛1250

'2500

断裂伸长率(%)

径一

「向

17~27

20~30

撕破强力(N)

径向一—

∕2∞

⅛400

「向

存200

⅛400


2


JT/T 441—2001


5.2.3物理化学性能

涂层织物的物理化学性能表5。


表5涂层织物的物理化学性能


老化前

老化后

水萃取后____

防水性能（mɪn水柱）"

⅛20∞

/1800

⅛1800

耐寒性能（七）

厂       -20

-10

-10

阻燃    （S）

⅞ιo__

≤10

⅞10

耐热性

70tC表面无变化,尺寸收缩w 1%,伸长这0.5%


5.2*4防霉性能

应达到GB 2423.16—1990试验J方法规定的一级标准。

5.2.5毒性

应达到基本无毒的要求。

5.3苫布的技术要求

5.3.1外观及颜色

a）苫布应平整、方正,各幅连接处应平整、不得有明显的皱褶、孔隙或其它加工缺陷; b）苫布包边缝制应平直无脱针、断线,无浮线、起针和止针处,回针不应少于三针； c）苫布的篷圈应均匀分布并靠近边绳,有篷圈的部位的涂层布应至少三层； d）苫布的颜色可根据要求制作。

5.3.2 几何特征（以IOOOOmmX800Omm规格为例）

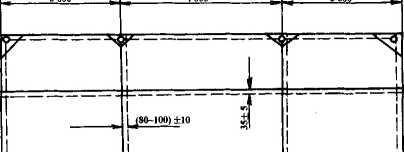

港口货场苫布几何特征示意图见图1。

单位:■


i






图1港口货场苫布几何特征示意图（比例：1： 100）

5.3.3连接缝的剥离负荷

剥离负荷不得小于15N。


3


jτ∕τ 441—2001


5.3.4连接缝的防水性能

连接缝的防水性能指标不得小于2 O∞mm水柱。

5.3.5绳子的要求

5.3.5.1采用柔性好,具有一定强度的化纤绳、棕绳或麻绳。

a）边绳:直径6mm ~ IOmm

b）腰绳：直径12mm ~ 16mm

C）角绳:直径8mm ~ 12mm

注：腰绳、角绳的长度可按要求制作。

5.3.5.2腰绳间距应按苫布长度方向合理分布,腰绳的根数为：

8000mm X 8000mm规格的苫布,1根；

8000mm X 8000mm以上的苫布,2根。

5.3.6苫布的折叠与打包（以1200OmmX 600Omm规格为例）

a）将苫布正面朝上展开、铺平,清理干净上面的杂物,两边对打600Omm × 60∞mm;

b）将已折扣一侧分成三等份折两次后,再对折6000mm × 1000mm;

C）将600Omm长度两侧各向中间折两次,然后对折踏实折叠后,外形尺寸为IOOOrnm × 500mm × 30Omm,各向尺寸偏差为± 50mm;

d）用绳两头打捆,不得松动和绳扣脱落,绳头塞好；

e）折叠后应将苫布规格完整清楚的露出。

5.4苫布的制作

5.4.1涂层织物的拼接

苫布各幅面间拼接采用热风焊压或高频焊接法。在一块苫布纵向的连缝接头不超过2个,并要均 匀地分布在苫布上。

5.4.2缝制要求

a）缝纫针码:单机,每Ioomm为16针；

b）折边应将绳子压紧,折边宽度为50mm ~ 60mm;

C）筋角与布面平整服贴,不起鼓,没有褶皱；

d）加工缝线及穿绳布,大、小三角布等缝制见图2o

5.4.3锁眼、篷圈

5.4.3.1 锁眼

a）用直径4mm、内径30mm的镀锌铁圈作骨架,铁圈应平整光滑,接头无棱无尖；

b）用18涤纶线锁密38骨± 2针,使铁圈不外露,不松动,锁眼处布面平整,不留线头；

5.4.3.2 篷圈

a）采用20号~ 34号的镀锌篷圈；

b）模具与篷圈配套使用,篷圈与苫布间配合紧密,篷圈靠近边绳IOmm - 20mmo

6试验方法

6.1试样制备

6.1.1涂层织物

沿产品经向裁取50Omm以上作为试样,试样的经、纬向应与产品的经、纬向一致,试样纬向两端各 裁去50mm后,进行试样制备。

6.1.2苫布

苫布试样应包括尺度为500mm X 500mm连接部分。

6.2试样环境条件


4


JT/T 441—2001

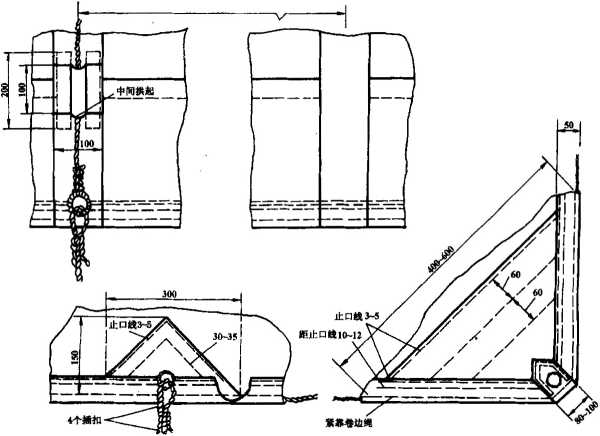

图2港口货场苫布加工示意图 单位:mm

试验环境条件应符合TB/T 1941-1999中5.2的要求。

6.3试样尺寸的测量

6.3.1长度、宽度的测定

用钢卷尺或塑料尺测量,准确至IOmmo

6.3.2厚度的测量

6.3.2.1 仪器

百分表测厚仪（分度值:0.1mm）。

6∙3∙2∙2 试验

试验按照FZ/T 01003中的规定进行,用厚度仪沿宽度方向自左、中、右位置取不少于五点测量,测 量结果以算术平均值表示,准确至0.0Imm,厚度的标准差不大于0.01。

6.4质量的测定

沿样品宽度方向的左、中、右三处,裁取宽IOOmm,长IOOmm的试样三块,用五级分析天平称量,准 确至0∙ 1g,取三片测量的算术平均值乘以100,即为每平方米的质量。

6.5外观的检验

在自然光线条件下,用目测对涂层织物及苫布进行全面检查。

6.6拉伸负荷及断裂伸长率的测定

按TB/T 1941-1999中5.6的规定进行。

6.7撕破强力的测定

按DIN 53 363中的规定进行。

6.8防水性能的测定


5


JT/T 441—2001


6.8.1涂层织物

试验按TB/T 1941-1999中5.7.1的规定进行。

6.8.2苫布连接缝

苫布连接缝的防水性能测定与6.8.1相同。

6.9耐寒性能的测定

按TB/T 1941-1999中5.8的规定进行。

6.10阻燃性能的测定

试验按照GB/T 5455中的规定进行。

6.11老化性能的测定

按TB/T 1941中5.10的规定进行。

6.12水萃取性能的测定

按TB/T 1941-1999中5. U的规定进行。

6.13耐热性能的测定

6.13.1仪器

恒温干燥箱。

6.13.2样品规格与操作

裁取55OmmX 55Omm的试样,在试样上画出一个50OmmX 50Omm的正方形,在试验标准环境下储存 至少24h,接着放入属于同一环境的蒸億水中浸泡24h,然后取出除去沾在表面的水,测量尺寸的变化 量。而后将试样在70"烘箱内进行24h烘干,再于标准试验条件下,存放24h,测量尺寸的变化量并观 察试样表面的形状变化。

6.14苫布连接缝的剥离性能的测定

按GB/T 16741—1997中5.14的规定进行。

6.15防霉性能的测定

按GB 2423.16的规定进行。

6.16毒性试验

按《工业毒理学试验方法》（卫生部颁）进行试验。

7检验规则

7.1 一般要求

7.1.1涂层织物、苫布须经生产厂商的质检部门检验合格,并附有产品合格证,方可出厂。

7.1.2涂层布、苫布检验以批为单位。由同一配方、相同材料和工艺连续生产,但不超过100卷的涂层 布为一批;由同一批涂层布,用相同的工艺加工而成,但不超过50件的苫布为一批。

7.2出厂检验

7.2.1涂层织物的外观和尺寸各项目均应符合要求;否则,判该卷产品为不合格。

7.2.2苫布的外观和尺寸各项目中的不合格项目不得超过三项;否则,判该件产品为不合格品。

7.3型式检验

7.3.1抽样

7.3.1.1从出厂检验合格的涂层织物中随机抽出三卷作为样本。每卷至少去掉表面一层，各取 1 OOomm作为样品。

7.3.1.2从出厂检验合格的苫布产品中随机抽出三件作为样本。从其中的一件上，以苫布的实际宽度 作为取样的宽度,沿长度方向采取2 OoOmm（含连接缝部分）作为样品。

7.3.2型式检验

型式检验包括本标准中的全部技术要求,每年至少进行一次。但有下列情况之一时,也进行型式检


6


JT/T 441—2001


验;


a）当配方、工艺、原材料改变,可能影响到产品质量时；

b）长期停产,恢复生产时。

7.3.3判定规则

7.3.3.1涂层织物判定规则

a）在外观、长度、宽度各项目中,每卷产品的不合格项目不得超过两项;否则,判该卷产品为不合格 品；

在所抽取的三卷产品中,有任一卷不合格时,应从原批产品中随机抽取六卷,对外观、长度、宽度重 新检验；

若有三卷或三卷以上产品不合格时,则判定该批产品不合格。

b）产品的机械性能及物理化学性能应全部符合本标准的要求;否则,应从原批产品中随机抽出双倍 的样品。对不合格项进行复检。

若复检仍不合格,则判该批产品为不合格品。

C）当产品按a）、b）判定均为合格时,则判该批产品为合格品。

7.3.3.2苫布判定规则

a）在外观和尺寸偏差各项目中,每件产品的不合格项目不得超过四项;否则,判该件产品为不合格 品；

在所抽取的三件产品中,有任何一件不合格时,应从原批产品中随机抽取六件,对外观和尺寸偏差 重新检验；

若有三件或三件以上不合格时,则判该批产品为不合格品。

b）产品的机械性能及物理化学性能应全部符合本标准的要求;否则,应从原批产品中随机抽出双倍 的样品,对不合格项进行复检；

若复检仍不合格,在判该批产品为不合格品。

C）当产品按a）、b）判定均为合格时,则判该批产品为合格品。

8标志、包装、运输、贮存

8.1 ⅛R 志

苫布标志可以根据用户要求印刷。

8.2包装

按5.3.6条规定的方法折叠打包。

8.3运输

苫布在运输过程中应切忌钩扎。

8.4贮存

a）产品贮存时,空气要流通,不得靠近热源。

b）若贮存期为一年,在贮存期内产品各项技术性能必须符合本标准的规定。

8.5苫布出厂合格证应注明：

a）制造厂名称；

b）产品名称及商标；

C）产品规格（如:长度、宽度、颜色等）；

d）生产日期及生产批号；

e）检验员代号。


7
