中华人民共和国船舶行业标准

FL 1900 CB 1358-2002

舰船计算机辅助设计图样和技术文件基本格式

Naval ship's computer aided design

Basic format for drawings and technical technical documents

国防科学技术工业委员会发布

标准资料收藏家WWW.17bzw.cn易启标准网免费提供十万标准书籍资料下载

会打字、5分钟快速自助建网站www.17jzw.com易启建站网免费提供建站平台，商业网站1年仅60元

本标准的附录A、附录B为资料性附录。

本标准由中国船舶工业集团公司提出。

本标准由中国船舶工业综合技术经济研究院归口。

本标准起草单位：中国船舶工业综合技术经济研究院、中国船舶工业第七0八研究所。

本标准主要起草人：李贵臣、武晶、刘卫平、宋艳媛、李国荣。

标准资料收藏家WWW.17bzw.cn易启标准网免费提供十万标准书籍资料下载_ 会打字、5分钟快速自助建网站WWW.17jzw.com易启建站网免费提供建站平台，商业网站1年仅60兀

舰船计算机辅助设计图样和技术文件基本格式

1范围

本标准规定了采用计算机辅助设计（以下简称CAD）技术所编制的舰船产品图样和技术文件的基本格式。

本标准适用于舰船CAD过程中所形成的图样和技术文件。非舰船产品CAD过程所形成的图样和技术文件也可参照使用。

2规范性引用文件

下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。下列不注日期的引用文件，其最新版本适用于本标准。

GB/T 14689-1993技术制图图纸幅面和格式

CB/T 3243. 3船舶产品图样和技术文件管理第3部分：基本格式

3术语

下列术语和定义适用于本标准。

3.1

CAD 文件 CAD document

在CAD过程中形成的所有文件。是指实现产品或工程所必需的全部技术文件和CAD图等。（见 GB/T 17825. 1—1999 的 3. 2）、

3. 2

CAD 图 drawing of CAD

在CAD过程中所产生的图样，是指用计算机以点、线、符号和数字等描绘事物几何特征、形态、位置及大小的形式，包括与产品或工程设计相关的各类图样。

3.3

CAD 技术文件 CAD technicad document

CAD过程中所形成的除图样之外的其他文件，如：目录、明细表、汇总表等。

3.4

基本格式basic format

在CAD过程中，表达产品或工程项目内容的CAD文件的基本形式及相关要求。如：图纸幅面与格式、标题栏、明细栏、汇总表、明细表等。（见GB/T 17825.1—1999的3. 6）

4舰船CAD图的基本格式

4.1图纸幅面和格式

4.1.1用计算机绘制舰船产品图样时，其图纸幅面和图框格式，除4. L 2规定外应符合GB/T 14689 -1993中第4和第5章的规定。

4.1.2图纸加长幅面，必要时允许继续加长，其加长量按所选基本幅面短边的整数倍沿短边方向增加。

标准资料收藏家WWW.17bzw.cn昜启标准网免费提供十万标准书籍资料下载

会打字、5分钟快速自助建网站WWW.17jzw.Com易启建站网免费提供建站平台，商业网站1年仅60元

CB 1358-2002

4.1.3图纸边上可按需要分别配置对中符号、方向符号、剪切符号以及图幅分区和米制参考分度, 其尺寸和格式应符合GBZT 14689-1993第6至第8章的规定。

4.2标题栏

4.2.1每张舰船CAD图的右下角必须设有标题栏。标题栏在CAD图中的方位，除标题栏的格式和尺寸之外应符合GB/T 14689-1993第5章的规定。

4. 2. 2舰船CAD图中标题栏一般由名称及代号区、标记区、更改区、签字区等组成。标题栏的格式见附录A,格式中的内容可根据需要适当调整。

4.3明细栏

4. 3.1舰船CAD图根据需要可设置明细栏，明细栏的格式见附录B,格式中的内容可根据需要作适 ..

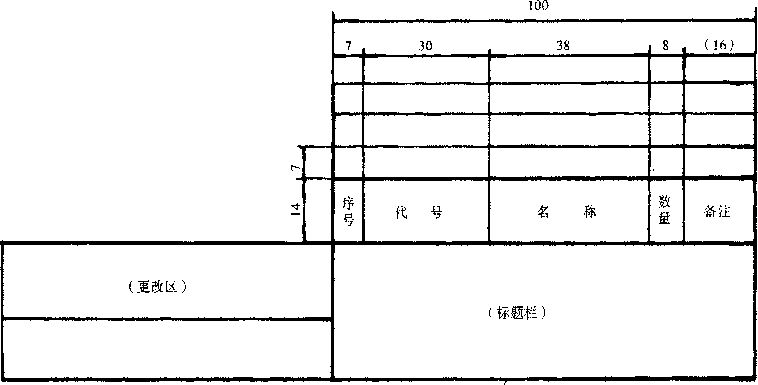

4.3.2明细栏一般配置在标题栏上方，按自下而上的顺序填写，也可紧靠在标题栏的左边自下而上延续。必要时，可作为附页，按A4幅面单独给出。顺序应是自上而下延伸，还可连续加页。附页的明细栏应在其下方配置标题栏，在标题栏中填写与图相一致的名称和代号等有关内容。

4.4反向代号栏

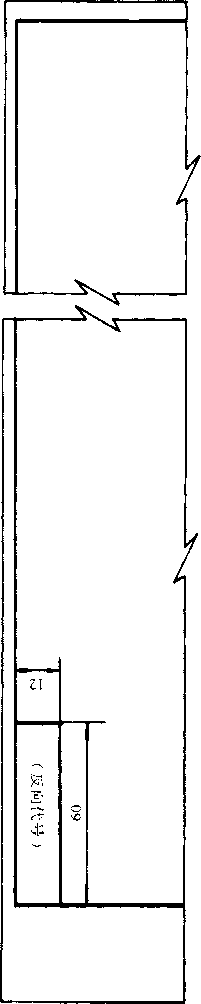

4. 4.1反向代号栏应设置在舰船CAD图的左上角，其形式与尺寸见附录A。

⁴⁴∙2反向代号栏中的图样代号应与标题栏中的图样代号一致。 ^

⁴'⁴∙3反向代号栏中的文字应与CAD图标题栏中的文字成180。。

4.5..

4. 5.1附加栏应设置在CAD图的左侧图框外，有附加栏的CAD图的图框格式应选用GB/T 14689-1993中图4、图5的格式。

4.5.2附加栏的内容与尺寸见附录A,也可根据本单位具体情况自行增减或调整。

5舰船CAD技术文件的基本格式

舰船CAD技术文件基本格式按CB/T 3243. 3的规定。

标准资料收藏家www.17bzw.cn易启标准网免费提供十万标准书籍资料下载会打字、5分钟快速自助建网站www.17jzw.com易启建站网免费提供建站平台，商业网站1年仅60元

附录A

（资料性附录）标题栏的格式

A.1舰船CAD图用标题栏的推荐格式见图A.1,图A.2。对于出口船图样，其标题栏的格式见图A. 3。

A.2标题栏中“备用1”，填写产品项目代号，如：标准号、工程号；“备用2”，填写产品名称或代号等，也可根据需要填写其它内容。

A.3对于图A. 3,标题栏中的“单位名称”、"图样名称”等栏还应填写英文名称。

标准资料收藏家WWW.17bzw.cn易启标准网免费提供十万标准书籍资料下载

会打字、5分钟快速自助建网站WWW. 17jzw.COm易启建站网免费提供建站平台，商业网站1年仅60元

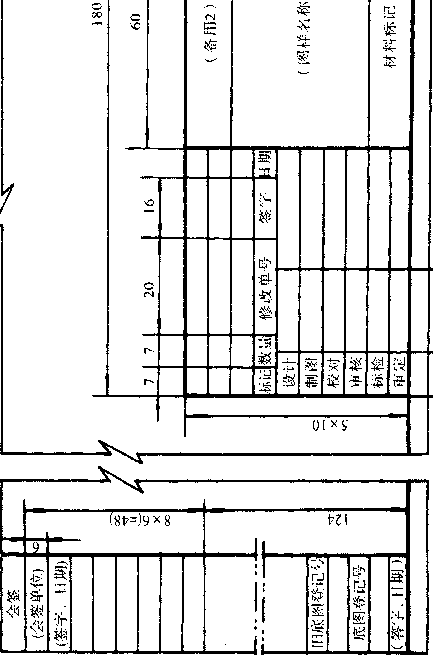

图A.1图样标题栏

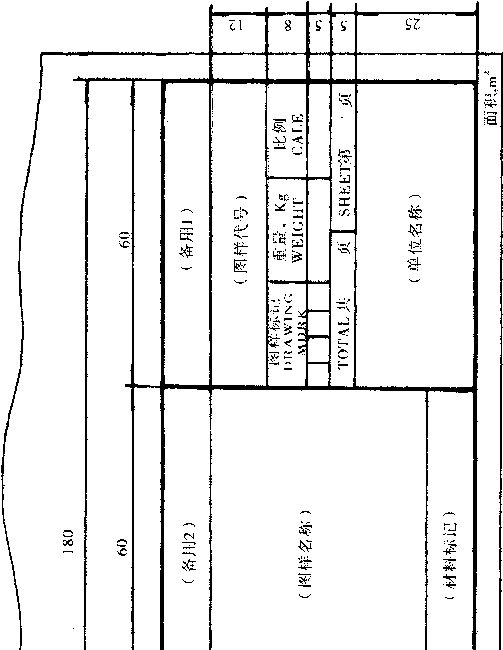

图A. 2图样标题栏

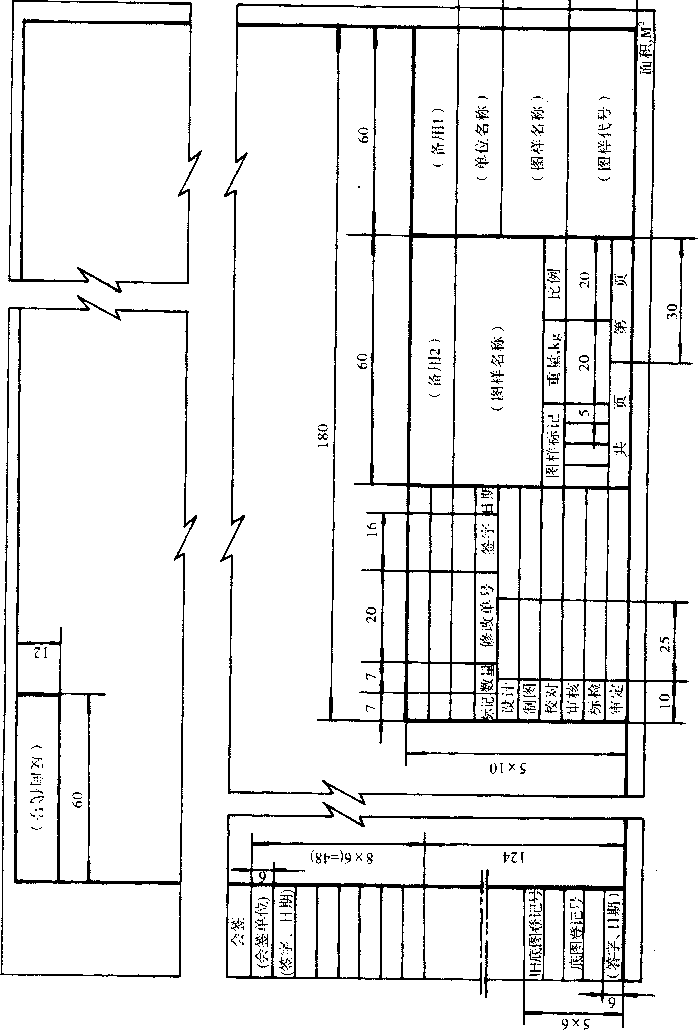

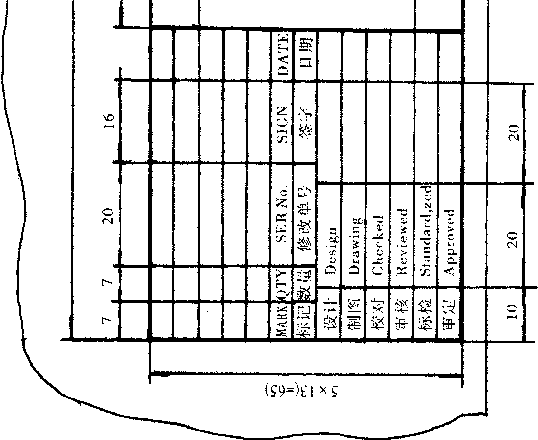

图A. 3出口船图样标题栏

附录B （资料性附录）明细栏的格式

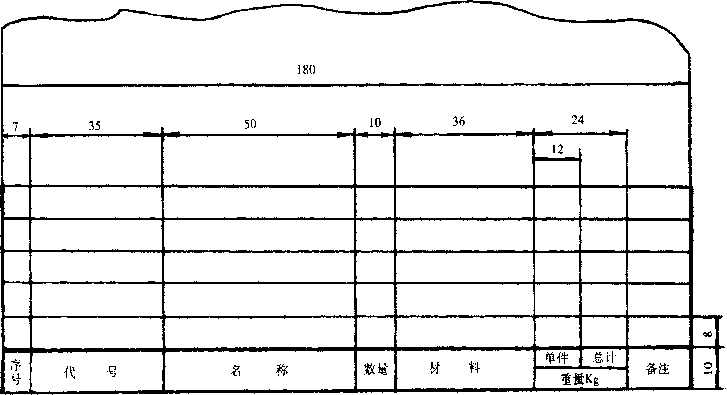

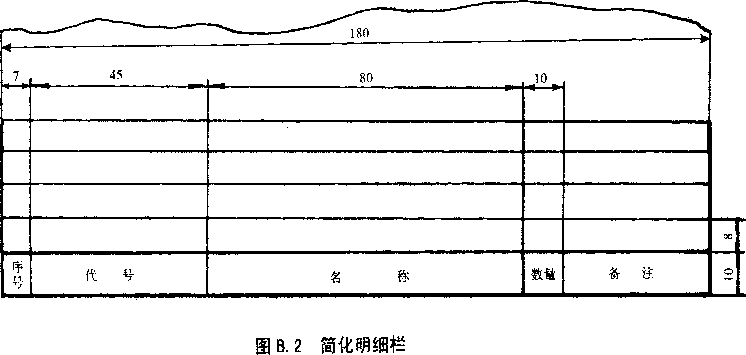

B.1舰船CAD绘图用明细栏的推荐格式见图BJ、图B.2、图B. 3及图B.4。

图Bj通用明细栏


7	L 40 .......	45........		卜一 35 — —	_Q4 1




序号 SER NO	代号	名称	数量	材料，	IMT	TOTAL	备注	6
序号 SER NO	CODE NQ	DESCRlDTloN	QTY	Materlal	1B⅝ WEIGHT		REMARKf

图B. 3出口船图样明细栏

图B.4简单明细栏
