报告编号：2021-PX-89







肇庆佛燃天然气有限公司

禄步LNG储配站、金利门站、金渡门站项目

安全现状评价报告





















广东金泰达安全科技有限公司

APJ-（粤）-002

2021年3月30日





肇庆佛燃天然气有限公司

禄步LNG储配站、金利门站、金渡门站项目



安全现状评价报告











评价机构名称：广东金泰达安全科技有限公司

资质证书编号：APJ-（粤）-002

法定代表人：张保平

审核定稿人：左春生

评价项目负责人：程多歧













（评价机构公章）

  2021年3月30日



肇庆佛燃天然气有限公司禄步LNG储配站、金利门站、金渡门站项目

安全现状评价报告

评 价 人 员

 广东金泰达安全科技有限公司

地址：广州市海珠区富基南一街6-10（双）号201单元自编212房

邮政编码：510220                     电话：（020）89447388

传真：（020）89447330                E-mail：gdjtd001@163.com

前  言

肇庆佛燃天然气有限公司（以下简称为“肇庆佛燃公司”）是佛山市燃气集团股份有限公司的子公司，于2010年6月22日成立，统一社会信用代码为914412835573047650，企业类型为有限责任公司（法人独资），法定代表人为张合平，登记住所为肇庆市高要区南岸南兴一路114号（苏瑞洪、苏子江地），经营范围：管道天然气的输配、销售等。

肇庆佛燃公司在高要市投资建设的市政天然气一期工程项目的禄步LNG储配站、金利门站、金渡门站项目，于2014年11月投入使用。禄步LNG储配站、金利门站、金渡门站属于非法人项目，产权隶属于上级公司肇庆佛燃天然气有限公司。

肇庆佛燃公司于2016年4月26日取得肇庆市高要区住房和城乡建设局颁发的《燃气经营许可证》（证书编号：粤建燃证字10-0034），有效期至2021年4月25日。

根据《危险化学品安全管理条例》（国务院令第591号，645号修订）、《城镇燃气管理条例》（国务院令第583号公布，第666号修正）的要求，肇庆佛燃公司燃气经营许可证延期换证，需要进行安全现状评价。肇庆佛燃公司委托广东金泰达安全科技有限公司对其禄步LNG储配站、金利门站、金渡门站项目储存经营条件进行安全现状评价。

广东金泰达安全科技有限公司接受肇庆佛燃公司的委托后，组建安全评价组，根据国家有关法律、法规、规范、标准的规定，重点对该公司自2016年4月取得燃气经营许可证以来的实际运行状况、安全生产条件进行实地检查、收集资料，运用安全系统工程的方法，采用合理的评价方法，进行定性、定量评价，对系统中存在的危险、有害因素进行识别与分析，判断系统发生事故和急性职业危害的可能性及其严重程度。

本安全评价报告根据《安全评价通则》（AQ8001-2007）和《燃气系统运行安全评价标准》（GB/T50811-2012）的要求编制，肇庆佛燃公司对本报告提供的资料真实性负责，在评价过程中，得到了肇庆佛燃公司的大力支持和配合，在此表示衷心的感谢！

目  录

第一章 编制说明... 1

1.1安全评价目的... 1

1.2安全评价的依据... 1

1.3评价范围... 4

1.4评价程序... 4

第二章 企业概况... 6

2.1单位简介... 6

2.2地理位置及自然条件... 7

2.3燃气设施概况... 8

2.4安全管理... 32

2.5生产经营范围、设备设施等发生变化情况... 35

第三章 危险、有害因素辨识... 37

3.1物料的危险、有害因素分析... 37

3.2作业场所危险、有害因素分析... 40

3.3重大危险源辨识与分级... 44

3.4爆炸危险区域划分... 49

第四章 评价单元的划分和评价方法的选择... 53

4.1评价单元划分... 53

4.2评价方法的选择... 55

第五章 定性、定量评价... 58

5.1国家明令淘汰的产品和工艺辨识... 58

5.2项目选址及周边安全防护距离分析... 58

5.3生产装置、设施与周边环境相互影响分析... 59

5.4自然条件对生产装置、设施的影响分析... 60

5.5《燃气系统运行安全评价标准》检查表评价... 62

5.6 蒸气云爆炸后果模拟分析... 142

5.7作业条件危险性评价... 146

第六章  对策措施与建议... 148

6.1扣分项及对策措施和建议... 148

6.2 安全技术对策措施... 152

6.3 安全管理对策措施... 153

第七章  安全评价结论... 155

7.1 概述... 155

7.2 综合结论... 157

第八章  与企业交换意见的情况... 158

报告附件... 159

附件一：危化品特性... 159

附件二：报告附页... 164

第一章 编制说明

1.1安全评价目的

通过对肇庆佛燃公司禄步LNG储配站、金利门站、金渡门站运营现状的安全评价，分析该公司储配站危险化学品储存、运营过程中潜在的危险有害因素及其危险有害程度，并通过安全隐患排查，提出安全对策措施及建议，为肇庆佛燃公司禄步LNG储配站、金利门站、金渡门站的危险化学品安全储存、运营及安全管理提供参考依据。

1.2安全评价的依据

1.2.1法律、法规

表1.2-1 评价依据--法律

表1.2-2 评价依据--法规

表1.2-3 评价依据--部门规章及有关文件



1.2.2有关标准与规范

表1.2-4评价依据--标准、规范



1.2.3 其他依据

1）广东金泰达安全科技有限公司与肇庆佛燃公司签订的安全技术服务合同。

2）肇庆佛燃公司提供的有关资料和图纸。

3）评价组现场查看、采集的相关资料。

1.3评价范围

本次安全评价的范围为：肇庆佛燃天然气有限公司禄步LNG储配站、金利门站、金渡门站工艺装置区、安全管理。具体包括平面布置、建构筑物、工艺和设备设施、储存及输送的原料、公用辅助设施、安全管理等。

禄步LNG储配站的综合办公楼原为一层建筑，本次只评价和周边建构筑的防火间距，原空地的接收站不在评价范围。

其他站外的燃气管道、经营活动、站外运输、职工住宿及生活、职业卫生、环境保护等不在评价范围内。

截止目前后续的改建、扩建项目及新增设备设施不在本次评价范围内。

1.4评价程序

1）前期准备：主要是收集有关资料和进行现场调研，了解公司安全生产动作的实际情况；

2）危险源辨识：对公司生产装置、设备的情况进行分析和危险、有害因素的辨识，分析公司可能存在的主要危险源以及发生事故的可能性和严重程度等；

3）划分评价单元、选择评价方法；

4）定性、定量评价 ；

5）提出对策措施及建议；

6）整改情况复查；

7）结论：汇总、概括前几个阶段所得出的评价结果，给出评价对象从安全生产角度是否符合国家有关法律法规、标准、规章、规范的评价结论。

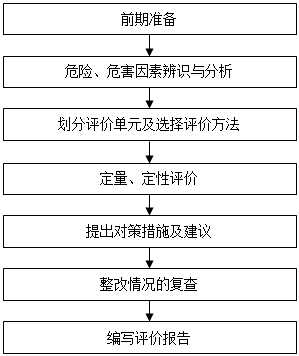

评价程序用如下方框图表示：



























                     图1.4评价程序方框图



第二章 企业概况

2.1单位简介

2.1.1上级母公司简介

佛燃能源集团股份有限公司创始于1992年，佛燃能源主营天然气输送和销售，燃气工程设计、施工，热、电、冷等一体化能源供应服务，以及调峰储气等业务。公司拥有佛山市禅城、顺德、三水、高明等4个区的管道燃气特许经营权，并先后拓展了广东肇庆、云浮、南雄、恩平以及河北武强、湖南浏阳等地的燃气业务。公司已建成燃气高压、次高压及市政管网4000余公里，为100多万户居民用户和4400余户工商业用户提供管道天然气服务。2019年公司供应天然气超过22亿立方米。

各城市燃气运营企业在各自的特许经营地域范围内，通过建设城市燃气输配系统，向各类城市燃气终端客户销售管道天然气。此外佛燃集团部分子公司还根据具体的天然气供需情况适时采购零担气作为短期气源以确保天然气供应的持续稳定。佛燃集团部分子公司主要是向国内的LNG供应商采购用低温槽车运输的LNG并储存于LNG储配站，再通过城市中低压管网输配系统向各类终端用户销售天然气。

2.1.2经营单位简介

肇庆佛燃天然气有限公司（以下简称为“肇庆佛燃公司”）是佛燃能源集团股份有限公司的子公司，于2010年6月22日成立，统一社会信用代码为914412835573047650，企业类型为有限责任公司（法人独资），法定代表人为张合平，登记住所为肇庆市高要区南岸南兴一路114号（苏瑞洪、苏子江地），经营范围：管道天然气的输配、销售；车用天然气的输配、销售；管道燃气设施安装、维修；燃气设施、燃气设备及配件、燃气具、家用电器的销售、维修及服务；天然气客户服务。

肇庆佛燃公司已建成并投产金利门站、金渡门站、禄步LNG储配站，铺设中压管网180余公里，覆盖高要城区、白金龙工业带、金淘工业园、萨米特工业园等区域，以及珀丽湾、金沙咀、中源明珠、蔚蓝国际等多个楼盘；肇庆佛燃一期工程主要建设有马安门站、金渡门站、金利门站、蛟塘门站各一个；金渡LNG气化站和禄步LNG储配站各一座；白土高中压调压站1座；次高压管道25km、中压管网94km、调压柜、调压箱、工业专用调压站、天然气用户置换及后方设施等。

肇庆佛燃公司在高要市投资建设的市政天然气一期工程项目的禄步LNG储配站、金利门站、金渡门站项目，于2014年6月投入使用。禄步LNG储配站、金利门站、金渡门站属于非法人项目，产权隶属于上级公司肇庆佛燃天然气有限公司。

肇庆佛燃公司于2016年4月26日取得肇庆市高要区住房和城乡建设局颁发的《燃气经营许可证》（证书编号：粤建燃证字10-0034），有效期至2021年4月25日。

肇庆佛燃在肇庆市高要区南岸南兴一路114号设有总部办公、调度客服中心（24小时），总部为一栋6层临街商务建筑。

2.2地理位置及自然条件

（1）地理位置

肇庆佛燃公司总部办公、调度客服中心位于肇庆市高要区南岸南兴一路114号，南面为南兴一路，其他周边为住宅及商业楼。距离高要市妇幼保健院500米、距离高要应急局180米、距离高要区公安局370米、距离高要区政府590米。

（2）自然条件

肇庆佛燃天然气有限公司位于肇庆市高要区，地处北回归线以南，属南亚热带季风气候，具有冬短夏长、高温多雨的气候特点。肇庆市多年平均气温为22.1℃，最冷月的平均气温13.3℃，最热月（七月）平均气温28.9℃，极端最高气温为38.7℃，极端最低气温为-1.0℃；年平均相对湿度80%。降水集中在4-9月，多年平均降雨量1645mm，最大年降雨量为2150.3mm，24小时最大降雨量216.3mm。夏秋之间受台风或雷雨大风的影响，台风多出现在5-11月份，其中7-9月份最多，年平均为3.3次，所在地区风速最小值为1.7m/s，风速最大值为4m/s。地区累年平均主导风向以东北（NE）风为主，出现频率为19.1%。年平均雷暴日数为94.9天。

地震：根据《建筑抗震设计规范》（GB 50011-2010、2016年版）的规定，肇庆地区的抗震设防烈度为6度，设计基本地震加速度值为0.05g。

2.3燃气设施概况

2.3.1禄步LNG储配站

2.3.1.1基本情况介绍

肇庆佛燃公司禄步LNG储配站位于高要市禄步镇石塘大道西侧，是一个接收、储存及分配液化天然气的基地，是城镇或燃气企业把LNG从生产厂家转往用户的压力调节中间场所。主要对运来的LNG进行储存、气化、调压、计量、加臭，是城市燃气输配系统的气源点，基本情况见下表。

表2.3.1-1禄步LNG储配站基本情况表



2.3.1.2地理位置及周边环境

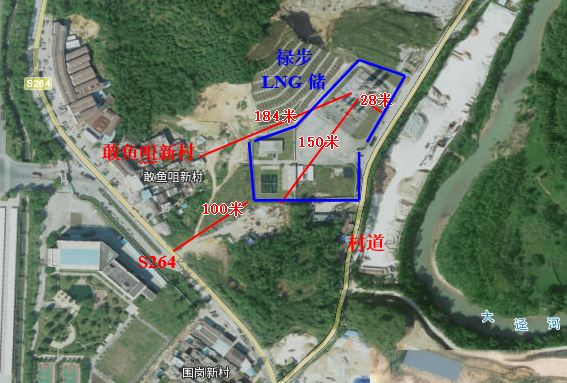

图2.3.1-1禄步LNG储配站周边环境卫星图

禄步LNG储配站位于广东省高要市禄步镇石塘大道西侧，经度112º18′35″，纬度23º12′38″。禄步LNG储配站东面为空地，南面围墙外为乡村道路，西面围墙100米处为省道S264，北面为山坡。

表2.3.1-2禄步LNG储配站周边环境情况表



禄步LNG储配站距离高要区消防大队24.4km，距离禄步医院6.3km。

2.3.1.3平面布置及建（构）筑物

禄步LNG储配站占地面积15563m²，建筑面积为1589.96 m²，供气规模为6000Nm³/h，年供气量约3600万Mm³/年。站内设有LNG立式储罐4×150m³/个，LNG最大储量约为280吨。

禄步LNG储配站站区基本呈长形不规则布置，站区出入口在东向中间位置，站区内按照功能分为生产区（即：储罐区、气化区、卸车区）和辅助区。整个站区四周设高度为2.2m的非燃烧实体墙与外界隔开，在站区的东面北侧、东面中间位置围墙各设有1个出入口。

1）生产区：位于站区东北面，为LNG储罐区、 LNG气化区、加臭计量区、卸车区。生产区使用有实体围墙与周边的建构筑物分隔开。LNG储罐区位于站区东北角设置，呈长方形布置，防护堤围起来的面积为1426.59m²，内设有150m³的LNG储罐4个，分两排布置。罐区设有高度约1m的不燃烧体防护堤，沿防护堤四面设有4个踏步。

气化区位于罐区东南面，内设有空温式LNG气化器4套，一排布置。

装卸区位于气化区东南面，设2个卸车点，采用DN65管道进行卸车。

装卸区南面原空地目前正在建设接收站（不在评价范围）。

2）辅助区：位于西南面，为站区的综合办公楼，包括控制室及办公室；辅助区域还包括了消防水池（800m³×2个，地下式）、消防泵房、柴油储存房、发电机房、配电房、值班室。

站内各构建筑物的分布情况详见附件：禄步LNG储配站平面布置图。

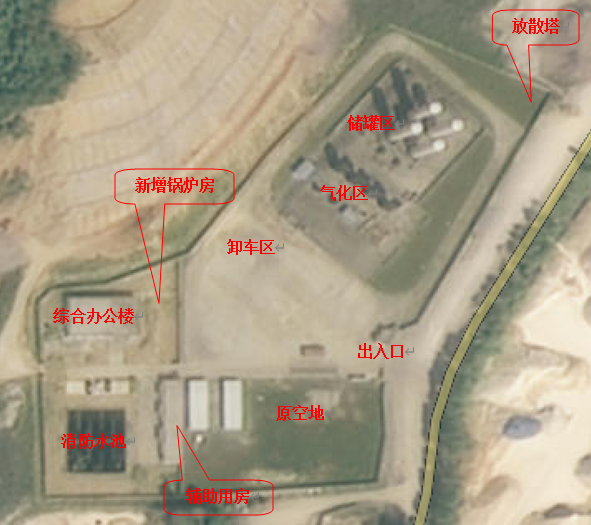

图2.3.1-2禄步LNG储配站平面布置卫星图

站内建构筑物情况及其防火距离见下表：

表2.3.1-3禄步LNG储配站站内建构筑物一览表



表2.3.1-4禄步LNG储配站站内建构筑物防火间距一览表



表2.3.1-5禄步LNG储配站储罐之间防火间距一览表



2.3.1.4物料储存情况

禄步LNG储配站储存的物料为液化天然气（LNG），其组成大致为：C₁:97.032%：C₂:2.014%；C₃：0.346%；iC₄:0.07%；nC₄:0.078%；iC₅：0.002%；nC₅:0.002；N₂:0.451%；H₂S<3.5ppm。

表2.3.1-6禄步LNG储配站储存物料表



2.3.1.5工艺流程及设备设施

（1）工艺流程介绍

1）禄步LNG储配站的工艺流程为物理过程，即LNG储存、气化、调压、加臭、输送工艺过程。

LNG通过槽车运至站内卸车点处，通过卸车台设置的卸车增压器对LNG槽车储罐进行增压，利用压差将LNG送至LNG储罐内。

非工作条件下，储罐内LNG贮存的温度为-162℃；

工作条件下，储罐增压器将储罐内的LNG增压至0.6MPa（表压）。增压后的低温LNG一部分自流进入主空温式气化器，与换热器热交换后转化为气态天然气并升高温度，出口温度比环境温度低10℃，压力在0.6MPa，当气化器出口的天然气温度达不到5℃以上时，通过水浴加热器升温，最后经调压（调压出口压力为0.35Ma）进入缓冲罐（BOG罐）、再经计量、加臭后进入输送管网至各用户。

3）工艺控制系统

工艺控制系统采用西门子S2-300系列产品，仪表控制室采用PLC触摸屏就地显示和异地显示，气动紧急切断阀的开、关控制均由仪表室内控制屏按钮面板和PLC触摸屏实现。

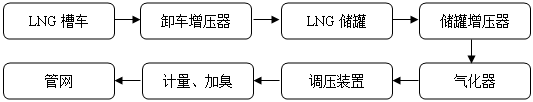

4）工艺流程简图









图2.3.1-3禄步LNG储配站工艺流程简图

（2）主要设备设施、装置

禄步LNG储配站在用的有4座150m³的立式LNG储罐， ING气化器及其他的辅助设施。禄步LNG储配站的主要工艺设备、装置见下表。

表2.3.1-7禄步LNG储配站主要设备、装置一览表



2.3.1.6公用辅助设施

（1）给排水

1）给水：禄步LNG储配站的站内给水管道采用石塘大道市政供水管网，压力为0.3MPa，供给生产、办公生活及消防等用水。

2）排水：站区内产生的废水主要为收集的雨水或生活污水，所产生的数量较少。排水分设雨水排水和生活污水排水管网。站内于附属用房处设有生活污水排水管道，采用埋地排水管沿围墙敷设，排至站外污水管道；雨水管网采用埋地排水管由站区中央位置引至站外排入排水沟。

（2）供电及防雷、防静电

1）供配电

①禄步LNG储配站用电负荷为二级，由市供电部门提供一回路10kV电源，采用电缆埋地引入禄步LNG储配站配电房10kV进线柜，经高压断路器接入SG9-200/10干式低损耗变压器（容量为200kVA）10kV高压侧，经变压器10/0.4kV变压后，通过低压配电柜馈电至各部门用电设备、罐区和气化区检修配电箱，为各用电设备提供380/220V动力和照明电源。

②供电系统接地保护为TN-S制式，采用三相五线制。另配电房内设置200kW柴油发电机一台，用作备用电源，当10kV市电停电时，发电机投入运行，保证消防泵、热水锅炉、变电所照明及仪表自控系统的用电。

③禄步LNG储配站电气设备釆用dⅢBT4防爆等级组别的隔爆电器，附属配电箱的防护级别为IP5X。所有现场仪表和自控元件以及接线盒均选用防爆型按防爆施工规范进行安装。

2）防雷、接地与防静电

①禄步LNG储配站防雷设施按二类防雷设防，已取得防雷合格证（在有效期内）。

②储罐区的防雷利用罐体作接闪器及引下线，罐体不同方向不少于两处用40×4扁铁与接地网可靠连接。

③办公楼建筑物、附属用房顶采用避雷网、带结合形式，并利用建筑物结构柱内钢筋作防雷引下线与接地网可靠连接。

④LNG储配站内接地裝置采用40×4扁铁焊接成网状结构，所有电气设备不带电的金属外壳以及各工艺设备、管道均可靠接地。平衡和交叉敷设的架空金属工艺管道间隔小于100m的每隔20m用铜芯导线跨接，法兰、阀门处采用铜片跨接，所有管道和管道支架问隔20~30m作防静电接地。在汽车卸车处设临时接地接线栓作防静电接地。

（3）消防设施

禄步LNG储配站在站内设有消防水系统、火灾报警系统、泄漏报警系统等。

1）消防水系统

消防给水系统由消防水池、消防喷淋系统、消防给水管网及消防栓消防水泵等组成。设置有800m³水池2个，罐区水枪用水量设计为Q=30L/S。

储配站新建环状消防水管网，消防水管道上设置DN100地上式消火栓8组，设置间距不大于60米，设置4组SQ150-C型水泵接合器，并在消火栓旁设置消防器材箱，箱内配置消防水带及水枪。

消防水泵房内设置3台消防水泵（两用一备），单台水泵流量均为40L/S，扬程为70m。

2）消防泡沫系统

禄步LNG储配站的储罐区设置局部应用式高倍数泡沫灭火裝置，泡沐混合液连续供应时间按60min计；设置1组水力驱动PS4型高倍数泡沬发生器（自带微型比例混合器，泡沫液桶及专用水龙带等），流量特性系数K=87.3，高倍数泡沫发生器工作压力为0.55MPa，发泡倍数为300~500，泡沫液总储量400L，采用YEGZ3耐寒型高倍数泡沫液，混合比3%。发泡用水量为Q₃=346L/s。

3）报警系统

禄步LNG储配站内设有火灾报警系统、可燃气体泄漏报警系统，在储罐区、气化区设有可燃气体检测报警器，信号远传至控制室进行监控。

表2.3.1-8禄步LNG储配站可燃气体报警器配置表



4）灭火器配置

在各场所内配置一定数量的手提式干粉灭火器和推车式干粉灭火器，如下表。

表2.3.1-9禄步LNG储配站灭火器的配置表



2.3.1.7重大危险源安全设施

1）储罐均设置有压力表、液位计、测温仪表、液位报警器，并通过数据线将数据传输到控制室。

2）罐区设置有4个可燃气体检测探头，覆盖半径为7.5m，报警主机设在控制室。

3）罐区设置有数泡沫灭火裝置、消防水系统、火灾自动报警灭火系统，灭火器等。

4）罐区设有电视监控系统，实行每天24小时不间断监控，监控设备设在控制室。

5）罐区所有带有电气连接的现场仪表均选用隔爆型（或本安型）。

6）罐区防雷设施按二类防雷设防。

7）储罐进液、出液管线上设有紧急切断阀，可远程控制（控制室）和现场手动控制。

8）储罐设有喷淋冷却设置。

2.3.2金渡门站

2.3.2.1基本情况介绍

金渡门站位于高要市金渡镇腰岗村，是天然气输配系统的一个门站，其主要功能是接收上游高压输气管线省管网来气，并经除尘过滤、计量、调压、气量分配、加臭后分成两路，一路至中压后往北进入金渡供应城区，另一路往南经白土、回龙、至蛟塘。基本情况见下表。

表2.3.2-1金渡门站基本情况表



2.3.2.2地理位置和周边环境

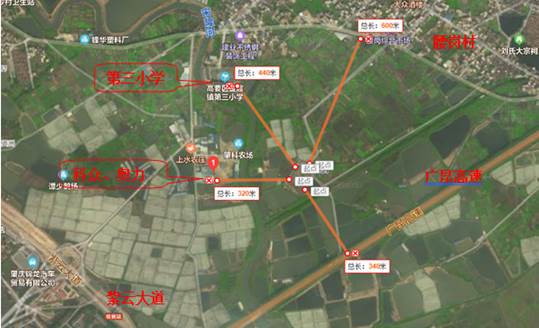

图2.3.2-1金渡门站周边环境卫星图

金渡门站位于高要市金渡镇腰岗村，金渡门站紧挨省网腰岗分输站建设，经度112º34′57″，纬度23º2′12.5″。南面距离广昆高速340m，东北面距离腰岗村居民区600m，北面距离高要区金渡镇第三小学440m，西面距离肇庆科众风机有限公司和肇庆市高要区奥力体育用品有限公司320m，东北面为广东省管网腰岗分输站（公用围墙），其他周边200m范围内为水塘和农田。

表2.3.2-2金渡门站周边环境情况表



2.3.2.3平面布置及建构筑物

（1）平面布置

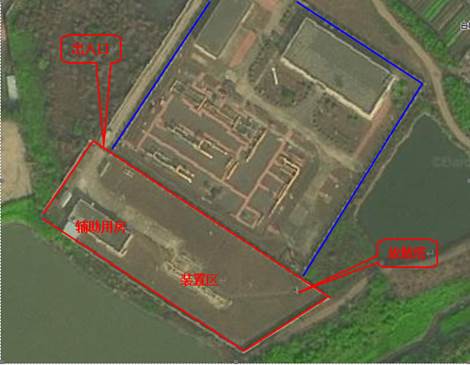

图2.3.2-2金渡门站平面布置卫星图

金渡门站站区为梯形布置，占地面积为3372m²，建筑面积195m²，主要分为门站工艺区和生产辅助区，两个区分开设置。工艺生产区布置在南侧，西区设置有辅助用房和热水锅炉，放散管则布置于东面。

站区北面设1个出入口，站区四周设置2.2m高实体围墙。站内设有4.0m宽消防通道。

（2）建构筑物

金渡门站的附属用房，主要功能为发电间、配电间、机柜间、控制室、办公室、热水炉间、食堂、宿舍等。附属用房主体结构为单层钢筋混凝土框架结构，耐火等级为二级，设计使用年限为50年，建筑面积195m²，高4.8m，建筑物一览表见下表。

表2.3.2-3金渡门站建构筑物一览表



表2.3.2-4金渡门站站内建构筑物防火间距一览表



2.3.2.4物料储存情况

金渡门站不储存天然气，管道内的天然气不作为专门储存的天然气。

金渡门站涉及的物料为天然气，其组成大致为：C₁:97.032%：C₂:2.014%；C₃：0.346%；iC₄:0.07%；nC₄:0.078%；iC₅：0.002%；nC₅:0.002；N₂:0.451%；H₂S<3.5ppm。

表2.3.5-5金渡门站储存物料表



2.3.2.5工艺流程及设备设施

（1）工艺流程简介

金渡门站工艺流程相对较为简单，大致如下：由广东省管网分输站来的高压天然气（进站压力为3.8~4.0MPa）先经过过滤器过滤，然后通过超声波流量计计量、再经换热、调压0.4MPa左右、加臭后出站供市区中压管网（一开一备）。在换热器后，调压前设紧急切断阀，紧急切断阀和出管压力连锁，当出管压力超过设定值时，通过PLC控制系统实施连锁关闭紧急切断阀。

管道系统中于1~3#集气管及输送管道至集气管进口前处均设置紧急放散装置，通过管道系统连通至放散管，用于场站、高压线路事故紧急放散及调压设备不正常工作时安全放散。

金渡门站工艺系统设有热水加热装置，通过管道系统自身进行传热散热，当自然条件温度较低时用电加热后的热水进行加热，调压器进口燃气最高温度约为45℃，其出口温度最低约为-10℃，结合当地气候条件，冬天外管壁可能挂霜，夏天则可能结露现象。

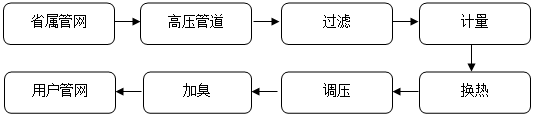

图2.3.2-3金渡门站工艺流程简图

（2）设备设施

金渡门站过滤计量撬设备相对简单，主要包括过滤器、计量、换热器、加臭机、放散管、PLC控制系统等，具体如下表。

表2.3.2-6金渡门站设备设施一览表



2.3.2.6公用辅助设施

（1）给排水

1）给水：金渡门站给水来自市政管网，其中一路采用DN100管道连接至站内的室外消防栓，另外一路采用DN65管道沿围墙边分别引至附属用房及调压计量区，供给生产、办公生活及消防等用水压力为0.3MPa。

2）排水：站区内产生的废水主要为收集的雨水和生活污水，排水分设雨水排水和污水排水管网，站内于附属用房处设有生活污水排水管道，埋地排水管沿围墙敷设，排至站外污水管道；雨水管网埋地排水管由站区中央位置引至站外排入排水沟。

（2）供电及防雷、防静电

1）供配电

①金渡门站用电负荷为二级，全部为380/220V低压电气设备。电源由当地市政供电电网380/220V线路引入金渡门站配电房，向金渡门站提供电源。

金渡门站备用电源为20kW发电机，与市电电源自动切换，设有电气与机械联锁。

②系统接地为TN-S系统，中性点在配电房重复接地，工作零线N线与专用保护线PE线分开，不混用。

③金渡门站的电气设备采用隔（防）爆型电器，照明灯具采用防爆灯，室外照明线路电缆穿钢管埋地敷设。

④控制室仪表控制柜由控制柜UPS1、UPS2供电，自控线路电缆自仪表控制室穿金属管埋地至现场仪表，现场仪表、自控元件以及接线箱均选用防爆型。

2）防雷、接地与防静电

①该站防雷设施按二类防雷设计、安装，并取得防雷检测报告（在有效期内）。

②附属用房建筑物顶部采用避雷带、短针结合形式，并利用建筑物结构柱内主筋焊接作引下线与接地网可靠连接。

③所有电气设备、管道均作可靠接地，所有平衡或交叉敷设的架空管道间距小于100m的每隔20m用6m铜芯导线连接，管道的法兰阀门处采用铜片跨接，所有管道和管道支架间距20~30m做防静电接地。

（3）消防设施

金渡门站设有的消防设施主要包括有可燃气体检测报警装置、室外消防栓及相应的灭火器材等。

1）可燃气体检测报警系统工艺装置内设有可燃气体检测报警装置（共6个可燃气体检测报警器），信号传输至控制室中的PLC控制系统中。

2）消火栓水系统消火栓水管网采用管径DN100的管水管接入，在工艺区、附属用房等处设置消火箱，室外消防用水量按15L/S，火灾持续时间按2小时考虑。

3）灭火器配置

金渡门站设置的灭火器及其他消防设施情况见下表。

表2.3.2-7金渡门站消防设施一览表



2.3.3金利门站

2.3.3.1基本情况介绍

金利门站位于高要市金利镇金陶工业园井底村附近的空地内，占地面积8313.37m²，建筑面积661.82 m²，是天然气输配系统的一个门站，主要是将来自省管网的天然气进入门站后，先经过滤计量、加臭，经调压器调压至0.4Ma，然后输入镇区中压管网。

表2.3.3-1金利门站基本情况表



2.3.3.2地理位置及周边环境

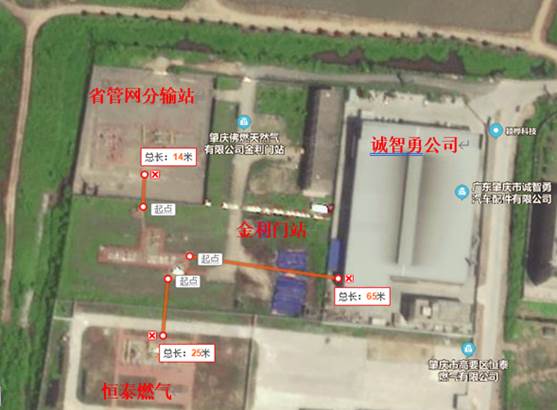

金利门站位于高要市金利镇金陶工业园井底村附近的空地内，经度112º46′38.4″，纬度23º8′33.7″，西北方位为广东省管网公司金利分输站，北面为鱼塘，东面为广东肇庆市诚智勇汽车配件有限公司，南面为肇庆市高要区恒泰燃气有限公司，西面为山丘数木。

图2.3.3-1金利门站周边环境卫星图

表2.3.3-2金利门站周边环境情况表



2.3.3.3平面布置及建构筑物

（1）平面布置

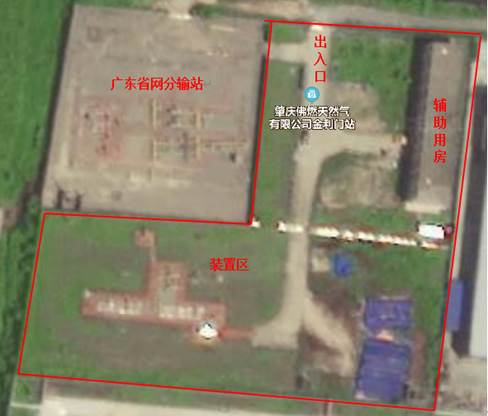

图2.3.3-2金利门站平面布置卫星图

金利门站占地面积8313.37m²，站内主要设有工艺装置区及附属用房，放散塔则布置于西北面。站区北面设1个对外出入口，站区四周设置2.1m高实体围墙。站内设有4.0m宽消防通道，消防通道通过站内内门与广东省管网金利分输站相连通。

（2）建（构）筑物

金利门站建筑面积661.82 m²，主要建筑物为辅助用房，主体结构为二层钢筋混凝土框架结构，耐火等级为级，设计使用年限为50年，高8.7米，抗震设防烈度为6度。

表2.3.3-3金利门站建构筑物一览表



表2.3.3-4金利门站站内建构筑物防火间距一览表



2.3.2.4物料储存情况

金利门站不储存天然气，管道内的天然气不作为专门储存的天然气。

金利门站涉及的物料为天然气，其组成大致为：C₁:97.032%：C₂:2.014%；C₃：0.346%；iC₄:0.07%；nC₄:0.078%；iC₅：0.002%；nC₅:0.002；N₂:0.451%；H₂S<3.5ppm。

表2.3.5-5金利门站储存物料表

2.3.3.5工艺流程及设备设施

（1）工艺流程简介

金利门站主要是将广东省管网分输站来的高压天然气（进站压力为4.0~3.8Pa），先经过滤器过滤，然后通过超声波流量计计量、再调压加臭后调至0.33MPa左右，出站供市区中压管网（一开一备）。在换热器后，调压前设紧急切断阀，紧急切断阀和出管压力连锁，当出管压力超过设定值时，通过PLC控制系统实施连锁关闭紧急切断阀。

管道系统中于1#、2#、3#集气管及输送管道至集气管进口前处均设置紧急放散装置，通过管道系统连通至放散管。

金利门站设有热水加热装置，正常情况下通过管道系统自身进行传热散热，当自然条件温度较低时，通过热水加热装置，用电加热后的热水进行加热，调压器进口燃气最高温度约为45℃，其出口温度最低约为-10℃，冬天外管壁可能挂霜，夏天则可能结露现象。







图2.3.3-3金利门站工艺流程简图

（2）主要设备设施、装置

金利门站过滤计量撬设备相对简单，主要包括过滤器、流量计、换热器、加臭机、放散管、PLC控制系统等。具体列表如下：

表2.3.3-6金利门站设备设施一览表



2.3.3.6共用辅助设施

（1）给排水

1）给水：金利门站的给水来自市政管网，由金陶工业园敷设引入，其中一路采用DN100管道连接至站内的室外消防栓，另外一路采用DN65管道沿围墙边分别引至附属用房及调压计量区，供给生产、办公生活及消防等用水压力为0.3Mpa。

2）排水：站区内产生的废水主要为雨水和生活污水，排水分设雨水排水和污水排水管网。站内于附属用房处设有生活污水排水管道，埋地排水管沿围墙敷设，排至站外污水管道；雨水管网埋地排水管由站区中央位置引至站外排排水沟。

（2）供电及防雷、防静电

1）供配电

金利门站用电负荷为二级，全部为380/220V低压电气设备。电源由当地市政供电电网380/220V引入金利门站配电房进线柜，向金利门站提供电源。

备用电源60kW发电机，与市电电源自动切换，设有电气与机械连锁。

系统接地为TN-S系统，中性点在配电房重复接地，工作零线N线与专用保护线PE线分开。

金利门站的电气设备全部采用隔爆型电器。

控制室仪表控制柜由控制柜US1、UPS2供电，自控线路采用电缆自仪表控制室穿金属管埋地至现场仪表，现场仪表、自控元件以及接线箱均选用防爆型。

站照明灯具选用防爆灯，照明线路室内采用穿PVC管墙内敷设，室外采用电缆穿钢管埋地敷设。

2）防雷、接地与防静电

金利门站防雷设施按二类防雷设计、安裝，并取得防雷合格证（在有效期内）。

附属用房建筑物采用避雷带、短针结合形式，用建筑物结构柱内主筋焊接作引下线，与接地网可靠连接。

所有电气设备、管道均作可靠接地，所有平衡或交义敷设的架空管道间距小于100m时，每隔20m用6m铜芯导线连接，管道的法兰、阀门处米用铜片跨接，所有管道和管道支架，间距20~30m作防静接地。

（3）消防设施

金利门站的消防设施主要包括有可燃气体检测报警装置、室外消防栓及相应的灭火器材等。

在系统工艺裝置内设有可燃气体检测报警装置（共8个可燃气体检测报警器），信号传输至控制室中的PLC控制系统中，系统设有自动的报警装置，可实行连续在线检测、报警。

消火栓水系统消火栓水管网采用管径DN100的管水管接入，在工艺区、附属用房等处设置消火箱，室外消防用水量按15L/S，火灾持续时间按2小时考虑。

金利门站配置的灭火器及其他消防器材情况见下表。

表2.3.3-7金利门站消防器材一览表



2.4安全管理

2.4.1 安全管理组织机构和人员配备

安全生产管理架构简图如下（详细见附件资料）：























图2.4安全生产管理架构图

肇庆佛燃公司成立了安全生产管理机构即安全生产委员会，下设安全技术部专管安全生产，并设有安全生产委员会主任（主要负责人）、副主任、委员、各部门安全生产责任人。

主要负责人经培训合格，持有“企业主要负责人”证书；安全管理人员培训合格，持有“安全生产管理人员”证书，并配有安全注册工程师，替他特种（设备）作业人员均持证上岗，证书在有效期内。

持证人员情况详细见附件资料的统计表，下表为部分人员持证情况。

表2.4-1人员证书情况一览表



肇庆佛燃公司的安全生产委员会对各储配站、门站的安全生产进行统一管理，每个站设分管领导和安全技术员，并设立以站长为带班领导的生产运营班组和安全管理组，各站的人员配备如下：

表2.4-2分站人员配备情况



2.4.2安全生产管理制度和安全操作规程

肇庆佛燃公司制定了公司的全员安全生产责任制和安全管理制度，并根据各储配站、门站的岗位或设备特点，制定了各储配站、门站的安全管理制度和安全操作规程（详细见附件资料的“安全生产责任制目录”、“安全制度目录表”、站场的“管理制度”和“操作规程”清单）。

2.4.3应急管理

 肇庆佛燃公司编制了生产安全事故应急预案，并已在肇庆市高要区住房和城乡建设局备案（见附件资料的备案登记表）。

根据应急的需要，肇庆佛燃公司配备了相应的应急物质，兼职的应急救援人员（详细见该公司的应急预案），并定期进行演练，有演练记录和演练总结。

2.4.4近五年的生产安全事故

该公司自2016年4月26日取得燃气经营许可证至今，没有发生过火灾、爆炸、泄露、人员伤亡的生产安全事故。

2.5生产经营范围、设备设施等发生变化情况

该公司自2016年4月26日取得燃气经营许可证以来，其生产经营范围、设备设施、周边环境及安全管理人员等的变化情况如下表所示：

表2.4-3经营范围、场所、生产装置、储存设施变化情况表
