ICS 13.110 J 09
GR
中华人民共和国国家标准
GB/T 17888.4-2020/ISO 14122-4：2016
代替 GB/T 17888.4—2008
机械安全接近机械的固定设施 第4部分：固定式直梯
Safety of machinery—Permanent means of access to machinery—
Part 4 ： Fixed ladders
(ISO 14122-4:2016,IDT)
2020-11-19 发布
2021-06-01 实施
国家市场监督管理总局 国家标准化管理委员会
GB/T 17888.4—2020/ISO 14122-4:2016
目 次
前言........................................................................................................................0I
引言........................................................................................................................IV
1 范围.....................................................................................................................1
2规范性引用文件......................................................................................................1
3术语和定义............................................................................................................1
4直梯系统的选择与设计.............................................................................................6
4.1 一般要求.........................................................................................................6
4.2坠落保护装置类型的选择....................................................................................7
4.3梯段高度与坠落保护装置....................................................................................8
4.4平台与梯台......................................................................................................9
5直梯系统的特殊要求................................................................................................10
5.1 通则...............................................................................................................10
5.2 双立柱直梯......................................................................................................14
5.3 单立柱直梯......................................................................................................16
5.4 启程区和到达区................................................................................................18
5.5坠落保护装置...................................................................................................21
5.6平台与梯台......................................................................................................25
5.7固定式直梯活动部件的要求.................................................................................29
6安全要求的验证......................................................................................................29
6.1 总则...............................................................................................................29
6.2双立柱固定式直梯的试验....................................................................................29
6.3单立柱固定式直梯的试验....................................................................................31
6.4 护栏延伸部分试验.............................................................................................33
7固定式直梯的使用信息.............................................................................................34
7.1使用说明.........................................................................................................34
7.2带防坠器的直梯系统的标记.................................................................................34
附录A （规范性附录）防攀爬装置的设计要求..................................................................36
附录B （资料性附录）配备安全护笼的固定式直梯的主要尺寸 .............................................40
附录C （资料性附录）本部分与GB/T 17888.4—2008相比的主要技术变化 ...........................42
参考文献..................................................................................................................45
I
GB/T 17888.4—2020/ISO 14122-4 ：2016
GB/T 17888《机械安全接近机械的固定设施》由以下四部分组成：
--第1部分：固定设施的选择及接近的一般要求:
--第2部分:工作平台与通道；
--第3部分:楼梯、阶梯和护栏；
--第4部分：固定式直梯.
本部分为 GB/T 17888 弊
本部分按照GB/T 1.1一2009给出的规则起草。
本部分代替GB/T 17888.4 -2008《机械安全 进入机械的固定设施 第4部分：固定式直梯》，与 GB/T 17888.4—20Q8相比.主要技术变化见附录Co
本部分使用翻译法等同采用ISoI4122-4:2016《机械安全 接近机械的固定设施 第4部分：固定 式直梯L
与本部分中规范性引用的国际文件有一致性对应关系的我国文件如下：
--GB/T 15第6—2012闻?械安全 设计通则 责IS頓俗与风险减小(唱 121® ： 2"PJDT)
--GBTl7888.1—202保机械安全 接近机械的固定设施 第1部分：固定设施的选择及接近 的一般要求(ISo 14122-1:2016,10T縫
--GB/T 1∙888.2-繳机械安全接近机械的固定设施第2部分：工作平台与通道 (ISO 14122-2:2016, IDT)
--GB T 17888.3—202盾机械安全 漏近机械E固定设施 第3部分：楼邛、阶梯和护栏 (ISO 14112-3:2016, IDT) / /
本部分由全国机械安全标准化技术委员会(SAC7TC 208)提出并归口.
本部分起草单位,佛山碗林区碎家居用乱箱谑友曲2居金H制品有M公司、宁国东方碾 磨材料股份有限公司、浙江奥鹏工贸有限公司、郑州贵竹工贸有限公司、盐城市斯壮格安全设备有限公 司、中机生产力促进中心&津市金锚集团有限责任公司、沈阳永攀金属制品有限公司、宁波纬诚科技股 份有限公司、南京林业大学/机电产品包装生物质材料国家地方联合工程戚中，，厦门莱凯盛智能科 技有限公司、南安市中机标准化研究院有限公司、苏州立宏标准化次高服务有限公司、南京轻机包装机 械有限公司、陕西国宏福检测技术有限公司、福建省闽旋科技股份有限公聞、苏州安高智能安全科技有 限公司、西安旭迈智能家电科技有限公司、义乌市国军模具厂、立宏安全设备工程(上海)有限公司、陕西 协佳亚光软件有限公司、苏州市计量测试院、泉州市标准化协会。
本部分主要起草人：蔡蔷、陈惠玲、赵东凯、高艳玲、蔡宝荣、刘志隆、秦培均、陈能玉、胡有瑜、 刘小林、李勤、陈妙仁、居荣华、李杰、陈明珍、闻丽君、杨毅、董凯菠、程红兵、陈东敏、宋小宁、付卉青、 林兴乐、黄东升、肖永生、李春平、赵茂程、王胜江、涂雪君、沈德红、黎嘉涛、刘治永、贾术绪、姚佳宜、 梁润曦、蔡彬彬、苏世伟、陈志强、熊裕平、侯红英、陈家兴、李立言、朱国军、陈卓贤、张晓飞、陈嘉利。
本部分所代替标准的历次版本发布情况为：
——GB 17888.4—1999,GB/T 17888.4—2008.
GB/T 17888.4—2020/ISO 14122-4:2016
引 言
机械领域安全标准的结构如下：
--A类标准（基础安全标准），给出适用于所有机械的基本概念、设计原则和一般特征.
--B类标准（通用安全标准），涉及在机械的一种安全特征或使用范围较宽的一类安全装置：
• Bl类，安全特征（如安全距离、表面温度、噪声）标准；
• B2类，安全装置（如双手操纵装置、联锁装置、压敏装置、防护装置）标准。
--C类标准（机械产品安全标准），对一种特定的机器或一组机器规定出详细的安全要求的标准。
根据GB/T 15706,GB/T 17888的本部分属于B类标准。
本部分尤其与下列与机械安全有关的利益相关方有关：
--机器制造商；
--健康与安全机构。
其他受到机械安全水平影响的利益相关方有：
--机器使用人员；
--机器所有者.
--服务提供人员；
--消费者（针对预定由消费者使用的机械）。
上述利益相关方均有可能参与本部分的起草。
此外,本部分预定用于起草C类标准的标准化机构。
本部分规定的要求可由C类标准补充或修改。
对于在C类标准的范围内，且已按照C类标准设计和制造的机器，优先采用C类标准中的要求。
GB/T 17888的目的是规定安全接近机器的通用要求。GB/T 17888.1给出了需要接近机器而又 无法从地面、地板或平台直接接近机器时•如何正确选择接近设施的指南。
本部分规定的尺寸与ISO 15534-3给出的人类工效学数据一致。
GB/T 17888.4—2020/ISO 14122-4s2016
机械安全接近机械的固定设施 第4部分：固定式直梯
1范围
GB/T 17888的本部分规定了作为固定式机黑蛆由部分的固定式直梯，以及固定式直梯系统不带 动力的可调（如可折叠、可滑动）部件和活动部件的要求。
注1： "固定式”接近设施是指完成安装（如通it・irW?■套）后•只有使用工具+能移除的接近设施.
本部分规定的最低要求也适用于安装机器的建筑物上的同类接近设施（如固定式直梯），前提是此
类设施的主要功能是供接近机諾使用
注2：如果没有其他标准.4部分也适用于本部分范围之外的接近设施.
本部分与夕i' ?888.1中针对固定式直梯系统规定的要求一起使用。
GB/T 178血适用于配甫施定式接近设施的固定式机械和移动式机械,不适向玉带*力的接近设 施,如电梯、自动扶梯或其他奏门设计用于在两级要JN题提升人员的装置\ \
下列文件对于本文件画应用是叠不可少.。0是注日期的引用文件，仅注日期的应本适用于本文 件。凡是不，日耳的引用文件.其最新版本（包括所有的修改单）适用于本文储
ISO 12‰ '械安全1设计通測「风险砰信与风险减小（Safe^^ mac liner. 一General
接近机械的固定设施 第1部分:固定设施
择及接近的一般
i(Safety of machinery general requirements
means of access to machinery—Part 1 ：
means
ISO 14122-2s201υ机械安全 接近机械的固定设施 第2部分：工作平台上通道（Safetyofma-
chinery—Permanent meaɪi^ of accez to machinery—Part 2： Working platform〉and walkways)
ISO 14122-3:2016 机械安全 接近机械的固定遅飽 第3部分：楼梯、阶梯和护栏(Safety of
machinery—Part
EN 353-1:2014个体坠落防护装备 带锚轨的导轨式防坠器 第1部分:带刚性锚轨的导轨式防
坠器(PerSOnaI fall protective equipment—Guided type fall arresters including an anchor line—Part 1 ： Guided type fall arresters including a rigid anchor line)
EN 795 个体防坠落保护装备 锚定装置(PerSOnal fall protection equipment—Anchor devices)
3术语和定义
ISO 12100 JSO 14122-1界定的以及下列术语和定义适用于本文件。
GB/T 17888.4—2020/ISO 14122-4s2016
固定式直梯系统 fixed ladder system
宣梯系统 Iadder system
固定式直梯 fixed ladder
至少由梯段（3.4）、坠落保护（3.7）,适当时还包括梯台和/或平台组成的装置。
注：在本部分中，缩略语“直梯"和“梯段”分别是指固定式直梯和固定式直梯梯段.
3.2
双立柱直梯 ladder with two stiles
根据ISO 14122-1:2016中的3.1,踏棍布置在两根立柱之间并与立柱连接的直梯。 注：两根立柱承载（见图D.
图1双立柱直梯
单立柱直梯 ladder with one stile
根据ISO 14122-1:2016中的3.1,踏棍固定在立柱两侧的直梯。
注：只有一根立柱承载（见图2）.
GB/T 17888.4—2020/ISO 14122-4： 2016
图2单立柱直梯
3.4
梯段 ladder flight
固定式直梯（3.1）的连续部分：
——对于无平台的直梯，位于启程区（3.8）与到达区（3.9）之间;
--位于启程区（3.8）或到达区（3.9）与最近的平台之间；
--位于梯台或休息平台（3.12）之间。
注：见图3 a）和图3 b）.
3.5
直梯系统上升高度 climbing height of ladder system 总高度 total height H
地面启程区与直梯系统（3.1）顶部到达区（3.9）之间的垂直距离。
GB/T 17888.4-2020/ISO 14122-4：2016
注L见图3 a）.
注2：对于交错梯段（3.4）,该距离是指第一梯段的启程区（3.8）与量末顶部到达区（3.9）之间的垂直距离.
3.6
梯段高度 height of ladder flight Λ
每个交错梯段（3.4）的垂直距离。
注：见图3 b）.

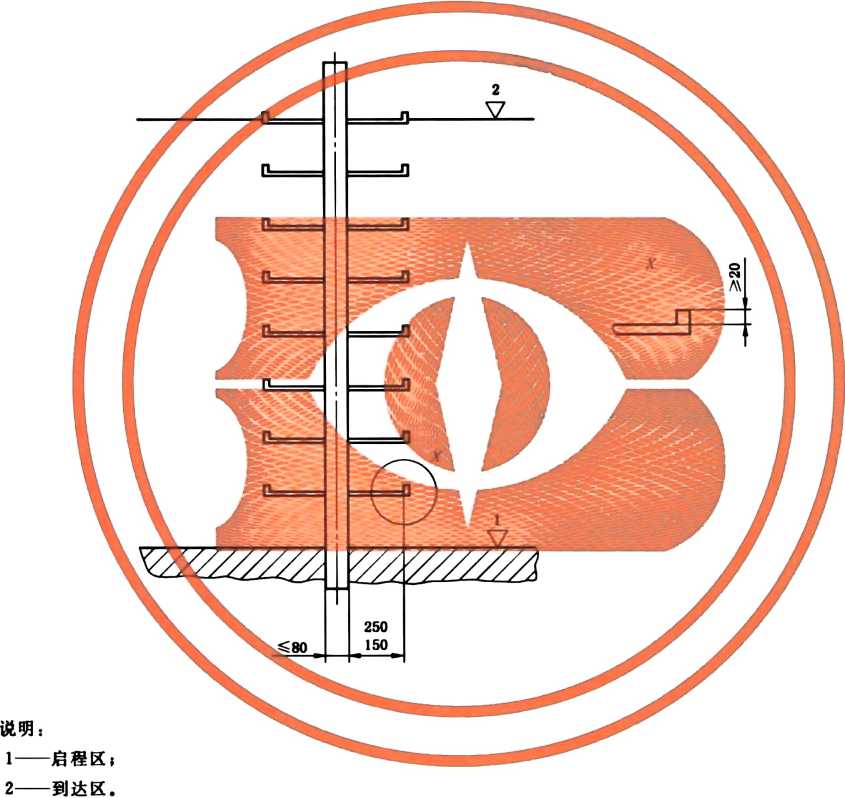

*）单梯段
说明：
1--启程区.
2--到达区；
H—-直梯系统上升高度；
3--中间平台或中间梯台；
4--梯段；
A--梯段高度.
图3梯段高度和中间平台/中间梯台的位置
3.7
坠落保护 fall protection
防止人员从直梯上坠落或尽可能减小人员从直梯上坠落的风险而采取的技术措施。
3.7.1
安全护笼safety cage
永久固定在直梯上用于尽可能减小人员从直梯上坠落的风险的笼形保护装置。

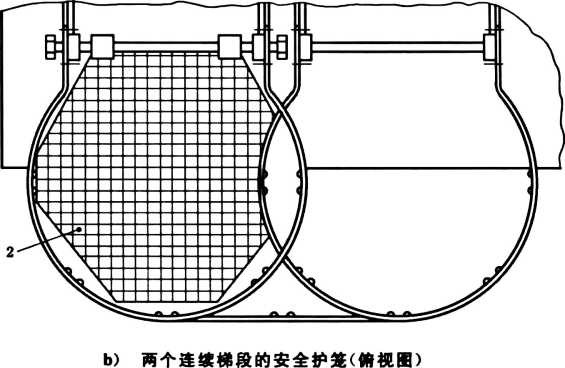

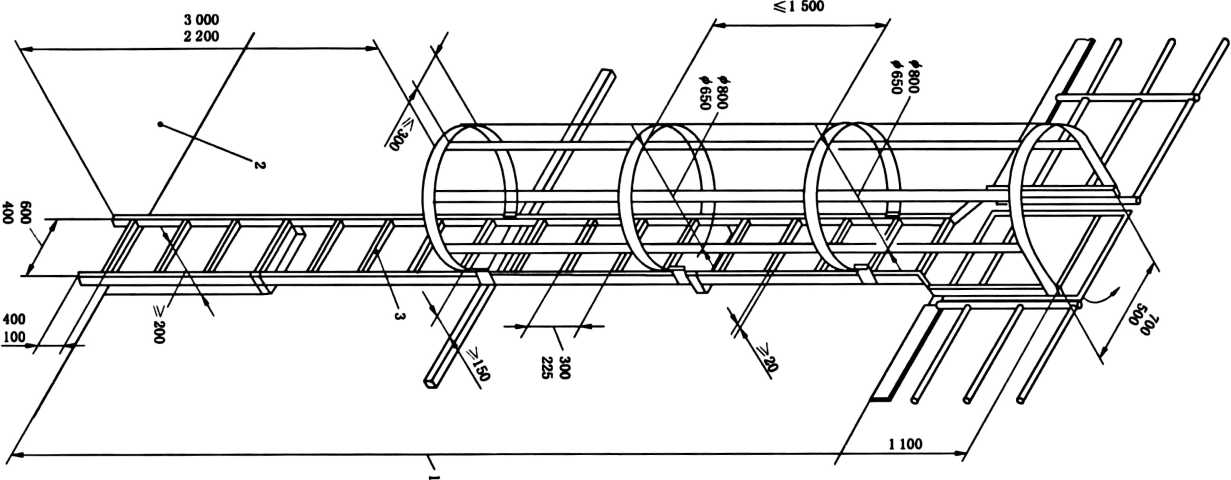

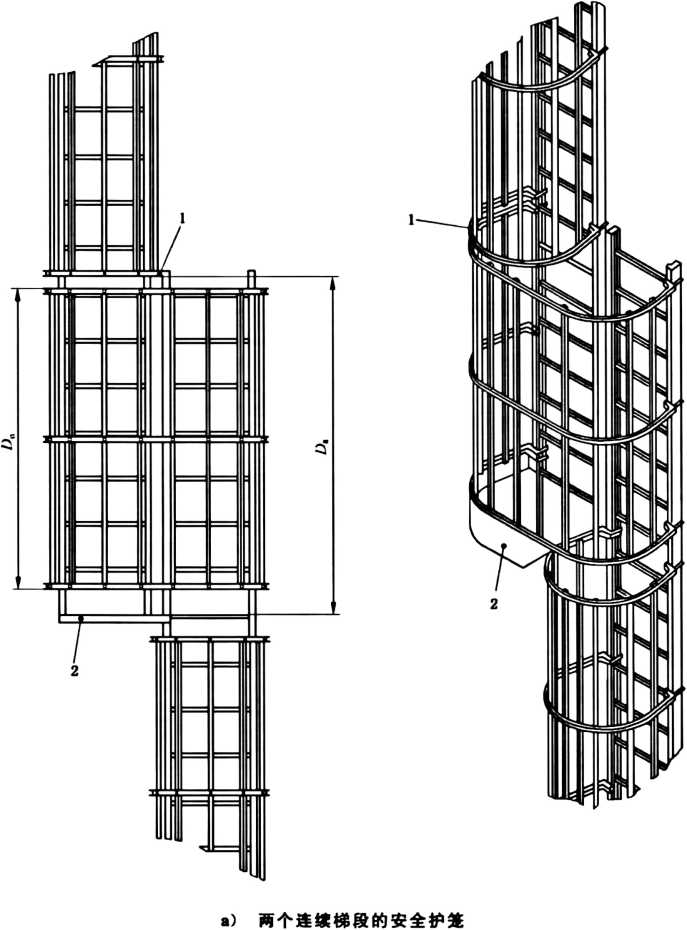

注：见图14、图15、图20 G和图B.I.
3.7.2
刚性导轨上的导轨式防坠器 guided type fall arrester on rigid anchorage line
防坠器 fall arrester
永久固定在直梯上并与个体防护装备一起使用的保护设备。
注：定义也可见EN 353-1和EN 363.
4
3.8
GB/T 17888.4—2020/ISO 14122-4： 2016
启程区 departure area
入 口 entrance
人员开始攀爬直梯或直梯系统（3.1）的周边或中间平台（3.11）的底部表面。
注：见图3 a）和图3 b）.
3.9
到达区 arrival area
出 口 exit
人员攀爬直梯后或开始走下直梯时所踩踏的周边或中间平台（3.11）的顶部表面。
注1：见图3 a）和图3 b）.
注2：在有交错梯段的直梯系统中，到达区（3.9）也可以是下一次攀爬的启程区（3.8）.
3.10
中间梯台 intermediate landing
有交错梯段的直梯中，两个连续梯段（3.4）之间设计用于转换梯段或休息的水平结构。
注：见图20.
3.11
中间平台 intermediate platform
两个连续梯段（3.4）之间设计用于多人同时转换梯段或同时休息的水平结构。

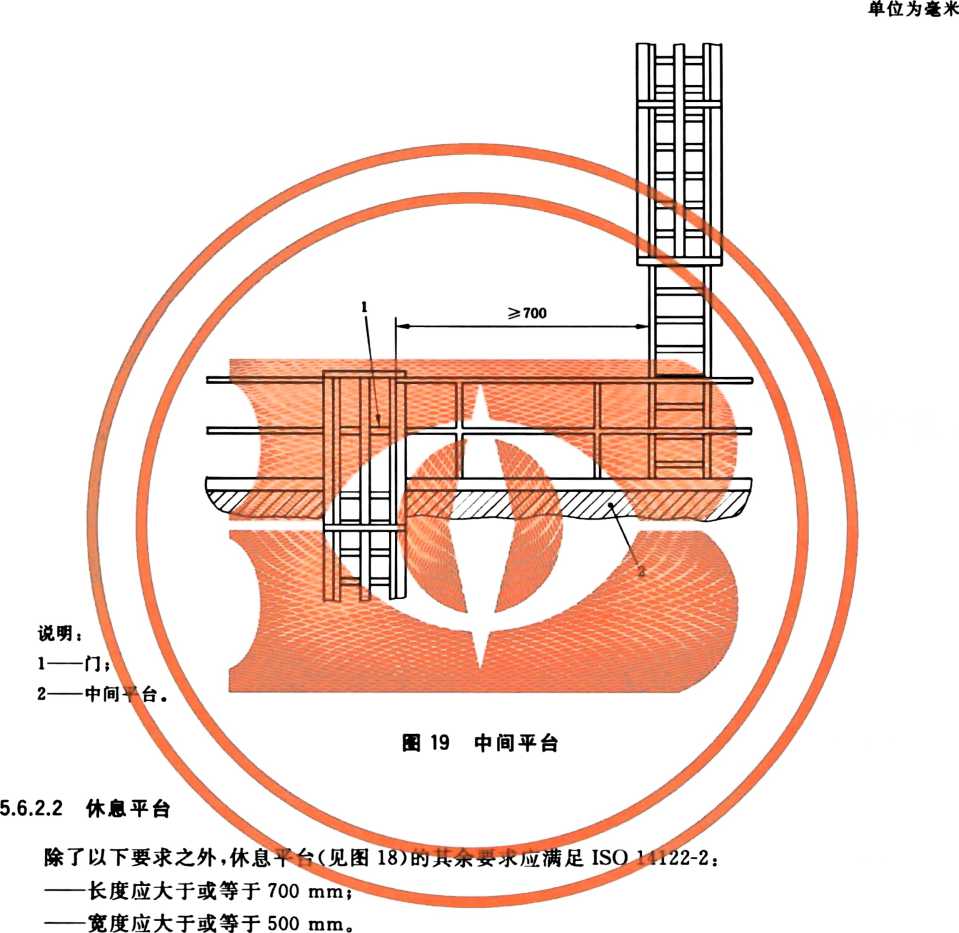

注:见图19.
3.12
休息平台 rest platform
单个梯段（3.4）中.设计用于多人同时在直梯系统中休息的水平结构。
注：见图18.
3.13
活动式休息梯台 movable rest landing
配备了所需的保护措施且设计用于直梯系统（3.1）使用者休息但不可以转换到其他梯段的区域。

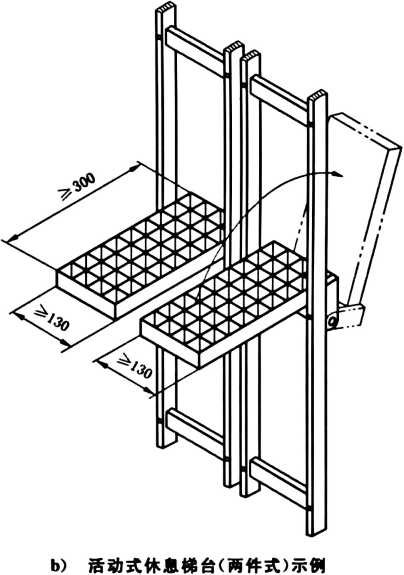

注：见图21 a）和图21 b）.
3.14
出入平台 access platform
在启程区（3.8）或到达区（3.9）人员用来进入直梯系统（3.1）的水平结构。
3.15
活门 trap door
临时打开后.可为通过平台或其他水平结构提供入口的门。

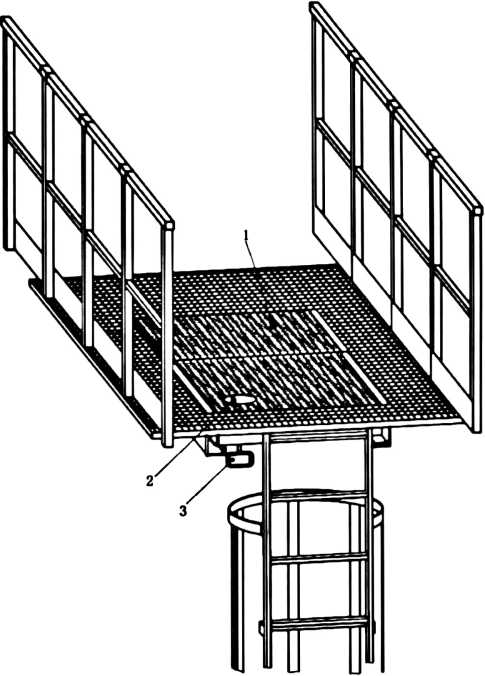

注：见图13.
3.16
未经培训的使用者 non-trained user
没有使用防坠器经验的人员。
3.17
训练有索的使用者 wel!-trained user 了解防坠器且具备使用经验的人员。
示例：风力发电机组的安装人员.
5
GB/T 17888.4—2020/ISO 14122-4:2016
4亶梯系统的选择与设计
4.1 一般要求
4.1.1设计与建造
直梯系统通常设计成交错梯段或单梯段（见4.3.2和4.3.3）.
直梯宜设计成双立柱。特殊情况下（如安装双立柱直梯没有足够空间，或者由于直梯系统的倾角改 变而需要防坠器），可采用单立柱直梯。
4.1.2根据可获得的空间进行选择
采用单梯段可使得所需的空间最小（单梯段的高度限制见4.3.3）。
采用带梯台的连续交错梯段需要中等的空间（见图20）.
交错梯段配备了中间休息平台时,需要的空间最大（见图19）.
4.1.3直梯与永久性障碍物之间的空间

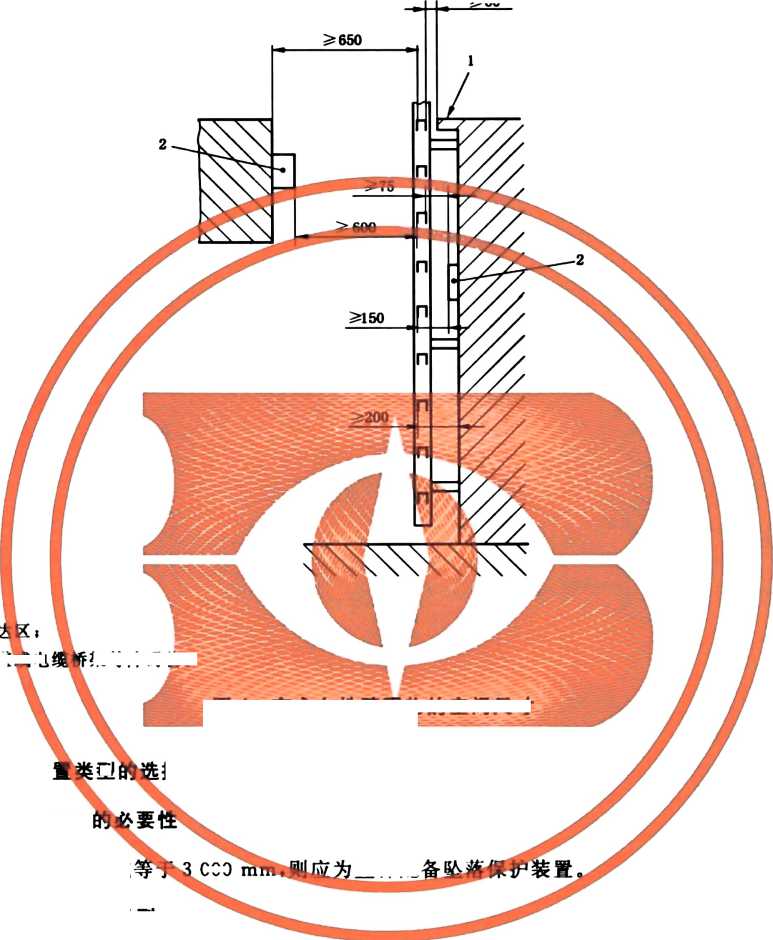

直梯与任何永久性障碍物或阻挡物之间的空间（见图4）应：
a）从踏棍前方测量：
1）在直梯的前方：
--至少为650 mm•或者阻挡物为管道或电缆桥架时，至少为600 mm；
2）在直梯后方：
--至少为200 mm.或者阻挡物为管道或电缆桥架时，至少为150 mmβ
b）从踏棍后方测量：
在直梯后方：
..至少为75 mm,对于顶部踏棍，应为60 mm〜75 mmβ
如果立柱设计用作扶手,则除了到达区所在的平面之外.立柱周围的空间应至少为75 mm.
6
说明:
2--管道成电
4.2坠落保护装
GB/T 17888.4—2020/ISO 14122-4s2016
单位为毫米
≤75 ≥60
架等障碍It
图4
有永久性障碍物的空间尺寸
型
择
4.2.1坠落保护装置
如果坠落高度大于或
4.2.2坠落保护装置的类型
000
直梯配
防止固定式直梯使用者从高处坠落主要有以下两种保护装置可选：
a）安全护笼
护笼是一种永久性设施,其实际安全性与操作者行为无关•因此是首选。
b）刚性导轨上的导轨式防坠器（防坠器）
只有使用者使用时才有效。如果安全带的滑动系统与导轨式防坠器不兼容•则有坠落风险。 不应既采用护笼又采用防坠器。
4.2.3风险评估的指南
选择合适的坠落保护装置类型时,应针对每种具体应用按照ISo 12100进行风险评估，尤其是在起 草C类标准时。应考虑的因素示例如下：
a）接近条件,如:
7
GB/T 17888.4—2020/ISO 14122-4:2016
D范围限制；
2）设计限制；
b）固定式直梯的总上升高度；
c）高处坠落的总风险以及预期的伤害严重程度,
d）人的因素.如：
D疲劳:
2）压力:
3）经验、能力和培训；
e）救援因素:
f）环境因索.如：
D风，
2）极端温度；
g）使用频率：
D偶尔；
2）经常；
h）物件搬运：
D工具；
2）备件。
4.3梯段高度与坠落保护装置
4.3.1空间限制
如果墙或机器部件等周围结构提供的空间尺寸与5.5.1.2中的护笼提供的尺寸类似,则可提供与安 全护笼等效的保护.
4.3.2 3 00OmInV宣梯系统总高度 H≤10 000 mm
应按以下要求设计：
——梯段最大高度人为6 000 mm的交错梯段，且配备安全护笼；
--单梯段.且配备安全护笼；
--单梯段，且配备刚性导轨上的导轨式防坠器（防坠器）。
无法使用安全护笼时，应提供防坠器等个体防护装备。
注：防坠器只能預定由训练有素的使用者使用（见第7章）.
4.3.3 直梯系统总高度H>10 000 mm
应按以下要求设计：
--梯段最大高度Λ不大于6 000 mm的交错梯段,且配备安全护笼；
--交错梯段，且配备防坠器；
--单梯段，且配备防坠器。
对于未经培训的使用者，只能采用配备了护笼的交错梯段。
无法使用护笼时，应提供个体防护装备。
注：防坠器只能預定由训练有索的使用者使用（见第7章）.
8
GB/T 17888.4—2020/ISO 14122-4:2016
4.4平台与梯台
4.4.1启程区和到达区平台的安装
如果启程区和到达区的现场区域不是水平的、牢固的和平坦的，则应采用平台或其他措施来满足 要求。
4.4.2 直梯总高度H>10 000 mm时平台和梯台的布置
4.4.2.1 一般要求
如果预期有多人同时使用且梯系统.则宜根据虻:芯策户結置的类型•提供中间平台或梯台（见 4.4.2.2 〜4.4.2.4）。 、
4.4.2.2配备护笼的亘梯
交错梯段直梯系统的中间平台或中间梯台［见图3b）］的间距应小于或等于6 COO mm。
4.4.2.3总高废H》24 000 Inm且配备防旦⅞!的*掃 \ 、 \
单梯段*梯S⅛间距小于或等于24 OOC mm的休息平谷（嵬图5）.如果空间足够,还应在休息平 台之间额外用备m距小于或墨于12 QQG mm的休事平疯国图5）；如果空间不够,可安督满居5.6.4的 活动式休息梯台.
交错梯.殳直梯应配备间距小于或等于24 000 mm的中间平台（见图19）.如果空间足够.还应在休
4.4.2.4总高度H<24 000 mm且配备防修器的直梯
应提供间隔小于或等于12 000 mm的休息平台（见图18）。如果没有足够的空间，締安装满足5.6.4 的活动式休息梯台。
9
GB/T 17888.4—2020/ISO 14122-4s2016
单位为毫米
v/
说明：
1--启程区:
2--休息平台:
3——中间平台.
4--到达区:
5—-直梯系统（示意图）.
图5配备防坠器的直梯的平台和梯台布置
5直梯系统的特殊要求
5.1通则
直梯系统的设计应使得直梯系统及其附件能承受可合理预见的静态和动态条件。需要考虑的准则 示例如下：
--直梯系统的重量；
--直梯系统中人员的最大数量；
--防坠器起作用时产生的附加作用力。
如果没有相关的其他作用/载荷，则应满足5.1.1〜5.1.3。
5.1.1永久作用力（自重）
应考虑直梯每个构件的重量。
10
GB/T 17888.4—2020/ISO 14122-4：2016
5.1.2可变作用力（额定载荷）
在直梯的设计过程中.应采用载荷F,=1.5 kN和Fz = 1.5 kN（见图6）来代表使用者。
应将踏棍的人员模拟载荷FJ见图6 a）和图6 b）］垂直施加到踏棍最不利的位置，且均布在最大长 度为100 mm的长度上.

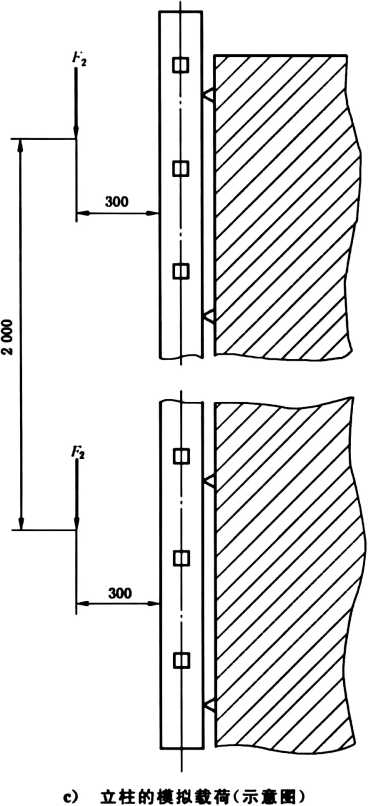

应将立柱的模拟载荷F2沿平行于直梯纵轴的方向施加，载荷之间的距离应为2 000 mm,载荷与立 柱之间的距离应为300 mm［见图6 c）］。
对于双立柱直梯.载荷FZ应平均分配给两个立柱［见图6 c）］β
对于5.6中规定的平台和梯台，应考虑在最不利的位置施加代表每个人体重的集中载荷1.5 kNo
对于平台、中间梯台和活动式休息梯台（单件式）［见图21 a）］,集中载荷是指均布在200 mm× 200 mm面积上的载荷。
对于活动式休息梯台（两件式H见图21 b）］,集中载荷是指均布在100 mmX 100 mm面积上的 载荷。
平台应按照ISO 14122-2和ISO 14122-3进行设计。
单位为毫米
b）单立柱宜梯的踏褪模拟载荷
图6直梯的模拟载荷
11
GB/T 17888.4—2020/ISO 14122-4s20l6
单位为老米
说明：
F∣--踏棍模拟载荷；
F2--立柱模拟载荷.
图6 （续）
5.1.3附加载荷
5.1.3.1 一般要求
对于因风或雪等产生的附加载荷,在稳定性计算时应考虑坠落保护装置（见5.1.3.2和5.1.3.3）, 由卡车等产生的冲击对直梯产生的载荷通常不用考虑。
5.1.3.2防坠器
在计算时，应考虑人员坠落时激活坠落保护装置后对锚定线和直梯产生的载荷。缺少实际数据时, 应假定最小为6 kN的垂直载荷。
5.1.3.3安全护笼
对于安全护笼的设计,至少应满足6.2.2中的试验程序。
GB/T 17888.4—2020/ISO 14122-4： 2016
5.1.3.4直梯锚定系统
计算时，双立柱直梯应考虑每个立柱上的最小载荷大于或等于3 kN.单立柱直梯的立柱上的最小 载荷大于或等于6 kN。
计算过程中，可假定载荷将通过四个锚定点传输到周围的固定支撑体（如墙或机器的外壳）。
说明：
!--踏棍:
2...立柱:
3--安装支架；
4..锚定点I
5--固定支撑体（如墙）.
图7锚定点及连接件的布置
5.1.4设计
直梯的设计应使其满足与机器相同的安装要求，必要时,还应考虑恶劣环境或振动等条件。
所有可能与使用者接触的部件,其设计应避免对人员造成钩挂、伤害（如由于尖角、锐边、焊缝毛刺） 或阻挡。
打开或关闭活动部件（门）不应导致危险.如意外坠落或剪切。
紧固件、较链、锚定点、支撑和安装点应使直梯系统有足够的刚度和稳定性，以确保正常使用条件下
使用者的安全。
13
GB/T 17888.4—2020/ISO 14122-4:2016
5.2双立柱直梯
5.2.1强度
应通过6.1中的计算或6.2中的试验确保直梯构件满足稳定性验证要求。
5.2.2踏棍
5.2.2.1 强度
应通过6.1中的计算或6.2中的试验确保踏棍满足稳定性验证要求。
5.2.2.2 间距
除了启程区踏棍之间（见5.3.2和图8）的间距要求之外，后续踏棍之间的间距A应一致且在
225 mm~300 mmβ
单位为毫米
7ZZZZ^ZZZZZ^
600
400
说明：
A--间距.
图8踏棍的间距和长度
5.2.2.3踏棍长度
立柱之间的净宽应为400 mm~600 mm（见图8）.但是，如果因实际环境而不可能采用400 mm 净宽，也可采用300 mm~400 mm净宽。在考虑采用更小的净宽之前，应检查是否存在更合适的位置, 允许直梯有400 mm或以上的净宽。
采用防坠器时，立柱与导轨式防坠器的刚性锚轨之间的净宽应至少为150 Inm,且锚轨的厚度不应
14
大于80 mm（见图9）.
5.2.2.4踏棍外
GB/T 17888.4-2020/ISO 14122-4：2016
单位为毫米
唯r带防吗0RI性管轨的双立拄直樣的Xfi棍长度
踩踏面应平坦且 满足图10 d）的倾斜踩踏
或
采
踏棍,但允许采用
方形、长方形、多边形或倾
不能完全握住的U形踏棍等开
封闭
或等
mm<, 造成伤害。
对于不带坠落保护装置的固定式直梯，上升高度不高且环境污染程度较高，可采用防滑的大踏棍. 如双排或多排压花穿孔.
由于环境条件（油、结冰等）导致滑倒风险增加时，有必要采取特殊的防滑措施。如果存在雪、冰或 粉尘等积聚，则可采用符合图10 d）的倾斜截面。
踏棍表面应有防滑的踩踏面.且不会对手造成伤害。
5.2.2.5踏棍位置
踏棍的位置应使其踩踏面垂直于立柱的轴线（见图10）.
15
GB/T 17888.4—2020/ISO 14122-4s2016
单位为毫米
—推荐
b）多边形Bl棍的设计
-仅限特殊情况
d）修斜微面踏褪的设计
1——踩踏面:
2--无锐边:
3..踏棍.
图10踏棍的位置及其外形示例
5.2.3直梯与护栏的连接
如果直梯与护栏之间的距离大于120 mm,则应在扶手和横杆之间安装与直梯相连的护栏。 信息，见 ISO 14122-3：2016 中的 7.1.
5.3单立柱直梯
5.3.1强度
直梯应满足6.3中的试验（扭转试验）。
更多
16
GB/T 17888.4—2020/ISO 14122-4:2016
5.3.2 踏棍
5.3.2.1 强度
应通过5.1中的计算或6.3中的试验确保踏棍满足稳定性验证要求。
5.3.2.2 间距
间距应满足5.2.2.2。立柱一侧的踏棍应与另一侧的踏棍处于同一水平面（见图11）.
单位为毫米

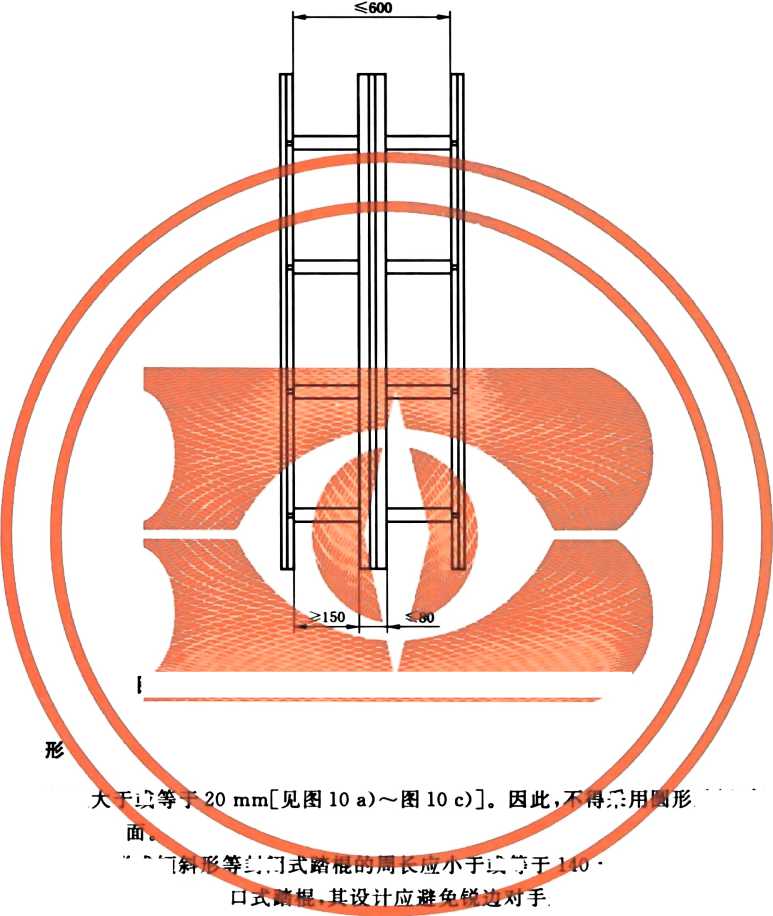

图11带刚性锚轨的单立柱直梯的尺寸与设计
5.3.2.3精棍截面、踩踏面和位置
应满足5.2.2.4和5.2.2.5的要求。
5.3.2.4踏棍长度
立柱与防滑落的保护装置之间的净宽应大于或等于150 mm且小于或等于250 mm,立柱的宽度 应小于或等于80 mm（见图IDo
踏棍末端应配备防止从踏棍侧向滑出的保护装置。这类防滑装置的高度应大于或等于20 mm（见
17
GB/T 17888.4—2020/ISO 14122-4s2016
图11中的详图X）。
5.4启程区和到达区
5.4.1 一般要求
如果要求采取措施防止未经授权的人员和/或未完全配备防坠器的人员，以及未经培训的使用者接 近机械,则应为直梯配备附录A中规定的“防攀爬”装置。这种情况下.单独的书面警告或听觉信号不 足以实现接近控制。
应在以下位置采取措施防止人员从高处坠落，如长度至少为1 500 mm的护栏：
--在直梯竖轴左右两侧；
--沿直梯边缘全长方向，假如两侧的长度都小于1 500 mm（边缘全长小于3 000 mm）l
--在相邻通道的两侧.
这些防止人员从高处坠落的措施独立于直梯的坠落保护装置.
当采用防坠器时，应只能在安全区域/位置才能连接或断开防坠器。
启程区、到达区以及中间平台应满足ISO 14122-2和ISO 14122-3中的相关要求。
5.4.2启程区（入口）
如果启程区的行走面高于周围500 mm以上，或者启程区靠近不能负载的区域，如由玻璃或合成材 料制成的区域，则启程区应有护栏或能防止人员从高处坠落的等效措施。
启程区与最下一级踏棍之间的间距应大于或等于100 mm且小于或等于400 mm（见图8）o
5.4.3到达区（出口）
在到达区应提供满足ISO 14122-2和ISO 14122-3的平台.
如果将机器机构或建筑物的一部分作为到达区，则应满足ISO 14122-2和ISO 14122-3的要求。
顶部踏棍/踏板的上表面应与到达区的行走面处于同一水平面（见图12和图14）.
5.4.4出入口
5.4.4.1正面或側面出口
直梯可有通往到达区的正面出口［见图12 a）和图12 b）］或侧面出口［见图12 c）］β
出人口的宽度应大于或等于500 mm且小于或等于700 mm［见图12 a）和图12 b）］β
18
GB/T 17888.4—2020/ISO 14122-4：2016
说明，
1——自闭门.
注：为更好地说明，没有画出所需的保护装置，如安全护笼和自闭门.

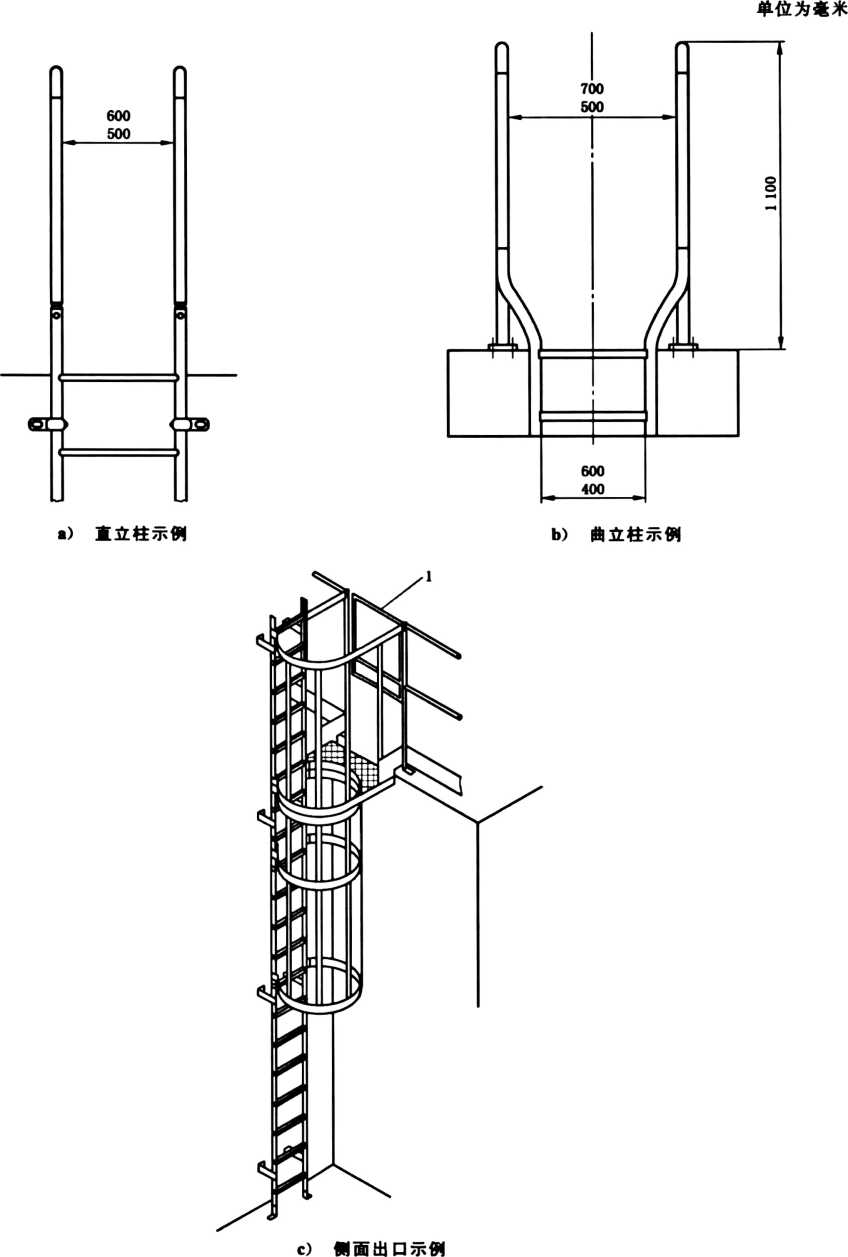

图12正面出口和便面出口示例示意图
19
GB/T 17888.4—2020/ISO 14122-4s2016
5.4.4.2自闭门
为防止通过出入口从平台坠落，在开口处应安装自闭门.
自闭门应满ISO 14122-3s2016中的7.4.1β
5.4.5活门
必要时，平台可设置进入（或离开）平台下方的直梯的开口，该开口应通过活门关闭（见图13）.
活门的设计应满足以下要求：
a）开口应至少等于直梯护笼所需的尺寸；
b）活门不应向下打开，只能向上或水平打开；
C）活门应通过刻意的动作且不依靠动力打开，并且操作力不应超过机械操作力的限值（参见
EN 1005-2 ：2003÷ Amdl • 2008 和 EN 1005-3 ：2002 +Amdl ：2008） j
d）处于打开位置的活门应允许操作者安全通过；
e）操作者安全通过后活门应自行关闭（如通过弹簧）。
说明：
1——可滑动（可折叠）活门；
2--释放机构:
3--把手.
图13活门示例
20
GB/T 17888.4—2020/ISO 14122-4:2016
5.5坠落保护装置
5.5.1安全护笼
5.5.1.1 强度
应通过试验来验证安全护笼的强度。
5.5.1.2尺寸和要求
当护笼由水平箍和与之相连的竖直构件组成时，箍与箍之间的距离应小于或等于1 500 mm（见图 14）,且竖直构件之间的距离小于或等于30Omm（见图15）。护笼的箍应垂直于护笼的竖直构件。竖直 构件应固定在箍的内侧且相互之间等距。
安全护笼的设计应使得在任何情况下构件之间的空隙都小于或等于0.40 m，
安全护笼箍内的净距离应大于或等于650 mm且小于或等于800 mm（见图15）.
上述要求既适用于非圆形安全护笼,也适用于圆形安全护笼。踏棍至安全护笼的距离应大于或等 于650 mm且小于或等于800 mm（见图15） 0
单位为毫米
OoZZ OooC
说明:
1--到达区的护栏.
2--障碍物:
3--护笼构件之间的空原；
a--直梯系统上升高度（总高度）H.或者梯段高度6.

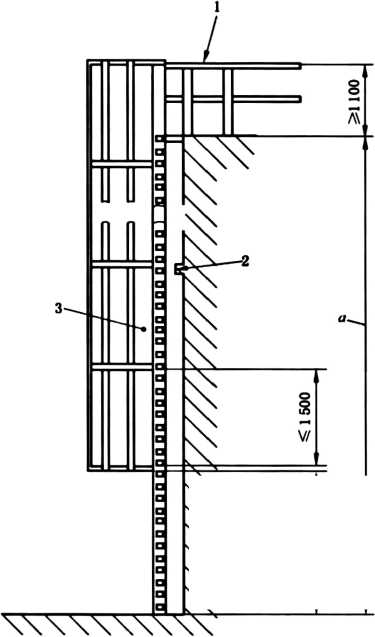

图14护笼的尺寸及其布置
21
GB/T 17888.4—2020/ISO 14122-4s2016
沿着宜梯踏棍水平轴测得的到达区立柱内侧净宽应大于或等于500 mm且小于或等于700 mm ［见图12 a）和图12 b）］.
进入侧安全护笼的下方不应存在可能阻碍进入直梯前部区域的构件。在到达区，安全护笼应延伸 至与到达区护栏的顶端平齐（见图19）o
安全护笼的最下部构件（即最下一级箍）与启程区之间的距离应大于或等于2 200 mm且小于或等 于 3 OoO mm（见图 14）.
单位为毫米
图15护笼内的净距离
如果配备了安全护笼的固定式直梯与高架启程区的护栏之间的水平距离小于或等于1 500 mm,则 安全护笼轴线左右两侧1 500 mm区域内的护栏内间隙应封闭，如通过无孔板或网状结构（见图16和 图 17）.
如果扶手与安全护笼之间的垂直距离大于或等于700 mm,则应采取以下措施：
--延伸护栏［见图16 a）和b）以及图17 a）和b）］s
--采用网状结构封闭间隙［见图16 C）和d）以及见图17 C）和d）J.
如果采用网状结构，则网眼应小于或等于100 mm× 100 mm.
垂直于直梯的护栏与直梯之间的距离小于1 500 mm时，则应按照要求将护栏的长度修改成超过 1 500 mm［见图 16 b）和 d）］。
22
GB/T 17888.4—2020/ISO 14122-4s2016
单位为毫米
1--网状结构: 4--带安全护笼的直梯；
2--护栏延伸； 5——建筑物；
3--护栏； 6--平台.

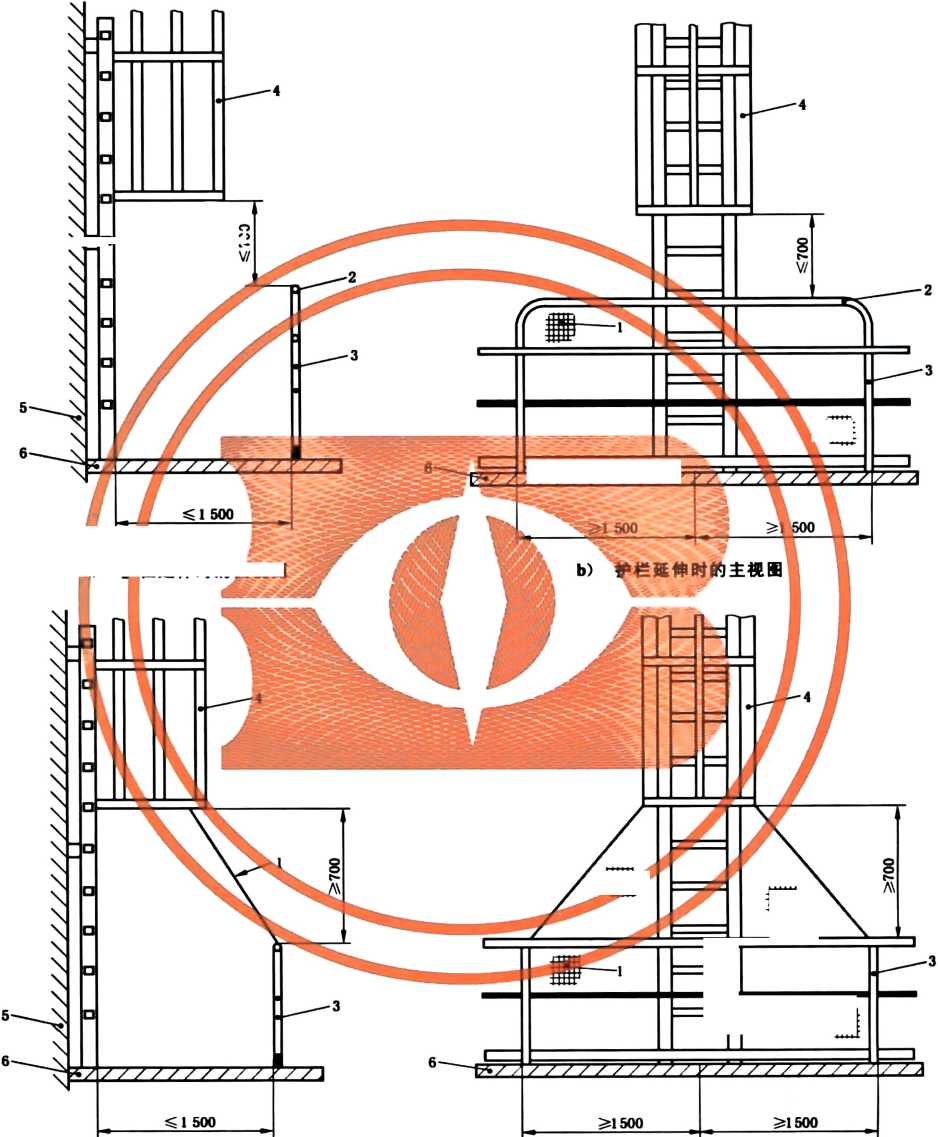

图16完善启程区护栏保护功能的措施（侧向高处坠落）一一示意图
GB/T 17888.4—2020/ISO 14122Y：2016
单位为毫米
∖∏O∣
翳
护栏延伸时的
≡
C）果用网状结构时的胃视图
d）采用网状结构时的主视图
说明：
1--网状结构；
2--护栏延伸；
3--护栏,
图17
4--带安全护笼的直梯；
5--建筑物J
6--平台.
完善启程区护栏保护功能的措施（向后高处坠落）一示意图
24
GB/T 17888.4—2020/ISO 14122-4 ：2016
5.5.2防坠器
5.5.2.1 要求
防坠器应满足EN 353-1 β
在选择系统时，宜选择由导轨制成的刚性锚轨。
5.5.2.2带导轨式防坠器的直梯的布置
防坠器及其周围构件的设计应使得使用者不得不在安全位置接上或断开防坠器，例如提供满足 EN 795的连续锚轨（见图18）或满足5.4.5的活门，使得按照ISO 14122-3：2016中的7.4配备了自闭门 的平台被完全防护起来。
说明：
1——休息平台:
2..自闭门.
图18刚性锚轨延长的示例
5.6平台与梯台
5.6.1出入口平台
出入口平台及其保护结构应满足ISO 14122-2的要求。
用于防止在启程区、到达区和中间平台高处坠落的护栏应满足ISO 14122-3中关于护栏的相关 要求。
5.6.2中间平台和休息平台
5.6.2.1中间平台
中间平台应满足ISO 14122-2的要求。
25
GB/T 17888.4—2020/1SO 14122-4 s2016
需要时，用于防止在启程区、到达区和中间平台高处坠落的护栏应满足ISO 14122-3中的关于护栏 的要求。
当中间平台安装在两个梯段之间时，中间平台的长度（两个连续梯段之间的净距离）应大于或等于 700 mm（见图 19）.
需要时，用于防止在启程区、到达区和中间平台高处坠落的护栏应满足ISO 14122-3中关于护栏的 要求。
5.6.3中间梯台
中间梯台的设计应使得安全护笼封闭的区域在水平面上的投影最大。应避免水、雪、冰或粉尘等的 积聚。中间梯台与邻近结构之间的间隙应小于50 mm。无需填缝板或踢脚板。不应减小相邻安全护 笼的净距离［见图20 b）］。
两个相邻梯段竖直方向的重叠尺寸［见图20 a）］应至少为1 500 mm.上部梯段的安全护笼应至少 从距离中间梯台2 200 mm处开始，但不应大于3 000 mmo
为确保两个梯段的相邻立柱之间手能安全抓握.立柱之间的间隙应大于或等于75 mm且小于或等
26
GB/T 17888.4—2020/ISO 14122-4：2016
于100 mm,或者安装扶手（见ISO 14122-3）β
从中间平台至第一级箍的距离0,不应超过2 500 mm［见图20 a），
安全护笼的重叠尺寸D。应大于或等于2 000 mmβ
单位为毫米
图20两个连续梯段安全护笼的设计
27
GB/T 17888.4—2020/1SO 14122-4：2016
说明：
D.--中间平台与第一级箍之间的距离；
Do--重叠尺寸.
1- 第一级箍:
2--中间平台.
图20 （续）
5.6.4话动式休息梯台
活动式休息梯台应满足以下要求:
a)当设计成单件式时，其宽度应大于或等于400 mm且长度大于或等于300 mm［见图21 a)］； b)当设计成两件式时，其宽度应大于或等于130 mm且长度大于或等于300 mm［见图21 b)Jβ
单位为毫米
图21话动式休息梯台示例
28
GB/T 17888.4—2020/ISO 14122-4： 2016
5.7固定式直梯活动部件的要求
除了基本要求之外.可折叠、可滑动、高度可调节或较接部件还应满足以下要求：
--处于工作位置时应牢固固定在固定式接近设施上,
--在使用或存储位置时•应通过重力、弹力或锁定结构等锁定在预定位置；
--应通过设计避免挤压风险；
--调整高度所需的手动操作力不应超过机械操作力的推荐限值（见EN 1005-2：2003+ Amdl: 2008 和 EN 1005-3s2002 +Amdl ：2008）.
注：固定式接近系统某个部分可调节,便于在机器上存储.
6安全要求的验证
6.1总则
6.1.1 -般要求
安全要求和/或措施应通过以下方式进行评估：
..测量；
--目视检查；
--计算和/或载荷试验。
应记录评估方法和结果（如采用记录表）。
对于安全要求的验证,假定：
--安全护笼通常用在双立柱直梯；
--防坠器通常用在单立柱或双立柱直梯。
6.1.2通过计算验证稳定性
载荷应施加到最不利的点进行计算。
应采用具体的材料标准中的作用分项系数。
6.1.3通过试验验证稳定性
对于铝和钢，试验载荷采用1.75的材料系数。
加载时间应大于或等于1 mino
应在移除试验载荷至少1 min之后测量残余挠度。
6.2双立柱固定式直梯的试验
6.2.1直梯构件的强度和弯曲试验
6.2.1.1 立柱试验
对于所需稳定性的验证，直梯立柱的弯曲试验可在图22给出的模拟系统上进行。
本试验按照图22在至少有八级踏棍的直梯上进行.无需预加载荷。
试验载荷（FTL）应为700 N。
加载的直梯长度（4倍踏棍间距）上的残余挠度不应超过0.3%。
29
GB/T 17888.4—2020/ISO 14122-4:2016
说明：
Ftl—试验栽荷:
A--踏棍间距.
图22双立柱直梯——弯曲试验
6.2.1.2諸棍试验
施加200 N的集中预加载荷（FPL）来验证强度是否足够。
移除预加载荷之后，踏棍的位置作为按照类似方法施加的2 600 N试验载荷Fn（见图23）的参考 位置.
可认为根据图23垂直施加的载荷均布在100 mm的长度上。衬垫应是刚性的且不应有锐边。
踏棍相对于长度的残余挠度不应超过0∙3%.
单位为毫米
说明：
1 ..村垫；
Fn...預加载荷:
Fn--试验载荷.
图23双立柱直梯一踏棍试验
6.2.2安全护笼试验
试验应在由三级笹和五个竖直构件构成的安全护笼段上进行，且均固定在直梯构件上。
试验应按照图24进行.
200 N的预加载荷（FpL）垂直施加到最下一级箍最不利的点上。移除预加载荷之后箍的位置作为 进行1 000 N试验载荷（FTl ）的参考位置。
30
GB/T 17888.4—2020/ISO 14l22-4s2016
载荷作用点测得的允许永久挠度不应超过50 mmβ
%” Tr
说明：
Fpi.--預加载荷；
Fh--水平试验载荷；
Fτ∙.--垂直试验载荷.
图24安全护笼试验
对于竖宜构件.500 N的载荷（FH）应水平施加到连续两级箍之间最不利的点。FH可均布在三个竖 直构件上。
在施加载荷的点测得的允许永久挠度不应超过10 mmo
试验应在与护笼使用条件类似的条件下进行。
6.3单立柱固定式直梯的试验
6.3.1直梯构件的试验
6.3.1.1直梯构件的扭转试验
立柱的稳定性可通过按照图25在足够长度的直梯上进行的扭转试验进行验证.
试验样品的最小长度是两个连续锚定点之间的距离。
31
GB/T 17888.4—2020/ISO 14122-4：2016
单位为毫米
说明，
ɪ--栽荷方
2..测量点I
3--四组看根之
4--两个连续锚
如图25所示，直
的距离.
装
间的间距相等的长度两端。
试验载荷之间的距离等于

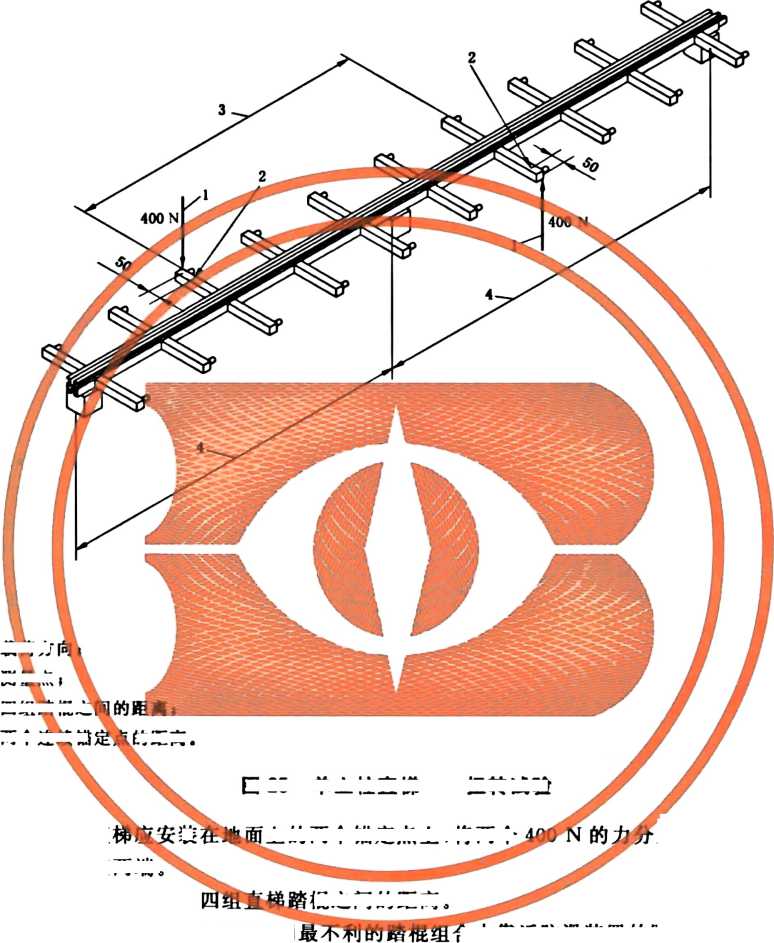

图25单立柱直梯一扭转试验
上的两个锚定点上.将两个
棍之间的距离。
试验载荷垂直于直梯面.且应施加到
在施加试验载荷过程中，直梯的挠度不应超过20
别施加到与五级踏棍之
令中靠近防滑装置的踏棍末端。
mmo
挠度应在距离踏棍末端侧向防滑保护装置50 mm的位置测量，测量的方向应与施加试验载荷的方 向一致。
6.3.1.2跡棍试验
应按照图26通过试验验证稳定性。
32
GB/T 17888.4—2020/ISO 14122-4： 2016
单位为毫米
说明：
1 ...衬垫■
FpL--預加载荷:
Ftl--试验载荷:
L--踩踏面长度.
图26単立柱直梯一踏棍试验
200 N的预加载荷（Fe）应垂直施加到踏棍的顶部。移除预加载荷后踏棍的位置作为试验载荷 FTL的参考位置。
预加载荷和2.6 kN的试验载荷FTL的方向垂直于处于直梯使用状态下的踏棍顶部.
可认为预加载荷和试验载荷均布在100 mm的长度上，且衬垫放置在紧靠踏棍末端侧向防滑保护 装置的位置。衬垫应是刚性的且不应有锐边。
移除试验载荷后,踏棍相对于移除预加载荷后的位置的残余挠度不应超过踏棍长度L的0.3%。
挠度应在距离踏棍末端侧向防滑保护装置50 mm的位置测量，测量的方向应与施加试验载荷的方 向一致。
6.4护栏延伸部分试验
对于所需稳定性的验证,载荷（FEX）应沿着护栏延伸部分的上部长度方向水平施加在最不利的位 置，见图27.
Fex =300 N/m XLXy
式中0为钢和铝的材料系数（7 = 1.75）。
移除载荷后，延伸部分的功能不应被削弱•并且通过检查不应发现裂纹或永久变形。
33
GB/T 17888.4-2020/1SO 14122-4：2016
说明：
1 ..衬垫:
2 --延伸部分
"申部十长度.
7固定m直梯的使用信
除了 ISO 14122 I
--防坠器,包括
规定的一般要束乏芥而蓝机器在便用手册不给出以下 屯坠器的固定和安装方法；
--使用防攀爬装置:
攀爬直梯时
7.1.2带防坠器的直梯系
应随机器在使用手册中给出ISO 121"和EN 当直梯系统有防坠器时,应至少给出以下信息:
关要求。
关于带防坠器的直梯应只能由训练有素的使用者使用的建议:
关于使用不相容的自锁导轨式防坠器和不相容的刚性锚轨存在坠落风险的建议.
关于如何使用由制造商提供的带导向锁定的安全带的建议；
关于如何指导授权人员安全使用带防坠器的直梯的建议；
关于在使用和存储位置时如何将活动部件锁定在预定位置的建议。
7.2带防坠器的直梯系统的标记
在直梯系统的入口和出口处应至少永久标记出以下信息:
..制造商；
--制造年份:
34
GB/T 17888.4—2020/ISO 14122-4s2016
--调试日期:
--坠落保护依据的标准；
--全身安全带依据的标准；
--导轨式防坠器的类型.
--坠落保护装置的类型；
--提示："必须使用个体防护装备"。
标记只需在通过直梯可到达的入口或出口处加贴.
通过压花等措施进行标记可认为是永久性的。标记的信息宜在带防坠器的直梯的使用说明中 给出。
35
GB/T 17888.4—2020/ISO 14122-4:2016
附录A
（规范性附录） 防攀爬装置的设计要求
A.1 一般要求
防攀爬装置应固定在直梯上，且按以下要求设计：
--防攀爬装置不应增加坠落风险；
--带防攀爬装置的直梯和护栏的净宽应满足4.1.2和5.5.1.2的要求；
--为了不削弱操作者进入或离开直梯时的活动空间，带防攀爬装置的直梯和护栏的净宽应满足
4.1.2 和 5.5.1.2 的要求；
--操作者在攀爬直梯时不应有陷入风险；
--防攀爬装置处于进入位置时应允许操作者安全穿行（如果安装了门系统,这意味着门“打开”）;
--防攀爬装置与直梯的组合不应削弱直梯的完整性，如稳定性；
--防攀爬装置应安全、可操作，且应通过钥匙从启程区进入直梯；
--站在直梯上时,应可通过单手或单脚操作防攀爬装置；
--在安全穿行后•防攀爬装置应通过自关闭（如弹力）或自锁（锁定）防止进入（如果安装了门系 统,这意味着"关闭并锁定”）.
注1：防攀爬装置通常安装在启程区，但并不排除在到达区安装.
注2：出于安防考虑，可能还需要依据相关法规.
注3：防攀爬装置也可作为防护装置，见ISo 14120.
A.2配备防攀爬装置的门系统
A.2.1概述
门系统见图A.I.
36
GB/T 17888.4—2020/ISO 14l22-4s2016
说明：
1--固定部分（墙）；
2...直梯；
3--防攀爬装置.
4--活门盖板.
图A.1带安全护笼的固定式直梯的防攀爬装置示例
A.2.2尺寸
门的高度应至少为1 800 mm。
对于配备安全护笼的直梯，门的上部与护笼之间的自由空间应为10 mm~50 mm,且防攀爬装置 应配备可防止进入护笼的附加水平盖板（见图A.1）.
在配备防坠器的直梯上•防攀爬装置的上部应位于3 000 mm以上，以防止误用。从地板测得的锁 定系统高度应为600 mm~l 800 mm.
A.2.3试验
A.2.3.1 一般要求
试验应在关闭并锁定的门上进行。移除载荷后，不应存在可观察到的导致功能削弱的永久变形。 还应进行功能试验.
A.2.3.2静态试验
应在两个不同的试验中施加以下载荷：
——1 500 N的载荷Fh应按照图A.2水平施加到门的每个角上.持续1 minl
——4 500 N的载荷F.应按照图A.2垂直施加到门下面两个角上。
37
GB/T 17888.4—2020/ISO 14122-4：2016
说明：
Fh—水平载荷:
F.——垂直载荷.

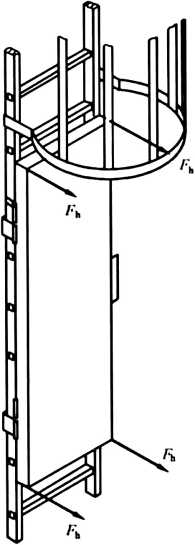

图A.2静态试愛
A.2.3.3盖板动态试验
符合图A.3且重量为50 kg的袋子（软的）应从盖板2 000 mm上方落到水平的盖板上。
38
GB/T 17888.4—2020/ISO 14122-4s2016
单位为毫米
图A.3试验袋
A.2.4防攀爬装置的使用信息
除了关于解锁信息的一般要求（见ISO 14122-1:2016中的第7章）之外.应在门上或在门的一侧永 久标记出可见的标志。
39
GB/T 17888.4—2020/ISO 14122-4： 2016
附录B
（资料性附录） 配备安全护笼的固定式直梯的主要尺寸
配备安全护笼的固定式直梯的主要尺寸见图B,lo
注：要求、规定及细节，参见本部分的相关章节.
40
GB、T 17888.41202。、IsO -4122,4⅛ 16
#^^»*
E岁
1--⅛MSX⅛fe^n^ 3 Ooo mm∙
2ιι血僧冈・
3ι-<手ν磁Ig现木÷用爆喟414Omm■
fflB∙lfflmyliw>¾滲S≡MN1Π⅛^3卅圈 R4
GB/T 17888.4—2020/ISO 14l22-4s2016
附录C
（资料性附录） 本部分与GB/T 17888.4—2008相比的主要技术变化
本部分与GB/T 17888.4—2008相比的主要技术变化见表C.lo
表C.1技术修改
|
GB/T 17888.4—2020 |
GB/T 17888.4—2008 | ||||||
|
修改为： 本部分仅限制在"固定式机械”.除用于一 式部件"___ |
^∣^^MH^^H∣ | ||||||
|
不带动力的可调 | |||||||
|
更新 ______________ |
2规范性引用文件 | ||||||
|
3.1,新増术语"固定式直模系统" | |||||||
|
3.2,增加了图 | |||||||
|
3∙3，增加了图___^^^ | |||||||
|
34增加川1 叁三同 | |||||||
|
3.5,修改 |
射∙4 - | ||||||
|
3.6 |
L | ||||||
|
3.7 |
L | ||||||
|
3.7.1.修改 |
3.6.1 | ||||||
|
3.7.2 |
πY | ||||||
|
3.8 |
Te | ||||||
|
3∙9 |
匸一-- J- 「一_」_. 「.，、二、 一 1 1 1'- ~「：:-.［一「:二一 | ||||||
|
3∙10.新增术语"中间梯台" |
— | ||||||
|
3∙n∙修改 ；「'、、、 | |||||||
|
3.12,修改 | |||||||
|
3.13,修改 | |||||||
|
3.14 ' ___ 一 | |||||||
|
3.15 |
3.12 | ||||||
|
3.16,新增术语"未经培训的使用者” | |||||||
|
3.17,新增术语"训练有素的使用者” | |||||||
|
4,新増“直梯系统的选择和设计" | |||||||
|
4.1 |
4.1 | ||||||
|
4.1.1,新増“建造" |
4.1第三段,通用方面移至第1部分 | ||||||
|
4.1.2,新增"根据可获得的空间进行选择” | |||||||
|
4.1.3,新增“直梯与永久性障碍物之间的空间" |
4.2,图5和4.4.4 | ||||||
|
4.2.修改"坠落保护装置类型的选择” |
4.3 | ||||||
42
表Cl （续）
GB/T 17888.4—2020/ISO 14122-4：2016
|
GB/T 17888.4—2020 |
GB/T 17888.4—2008 |
|
4.2.1,修改"坠落保护装置的必要性" |
4.3.1 |
|
4.2.2,新増“坠落保护装置的类型” |
— |
|
4.2.3,修改"风险评估的指南” |
4.3.2 |
|
4.3,新增“梯段高度与坠落保护装置"_______________ | |
|
4.3.1.新增"空间限制" |
— |
|
4.3.2,新増“3 000 mmV直梯系统总高度H≤10 000 mm” |
— |
|
4.3.3,新增"直梯系统总高度H>10 000 mm" |
— |
|
4.4,新増"平台与梯台" |
— |
|
4.4.1,新増“启程区和到达区平台的安装" |
— |
|
4.4.2,新增"直梯总高度H>10 000 mm时平台和梯台的布置" |
4.7.5.1 |
|
5,修改"直梯系统的特殊要求” |
4 |
|
5.1,修改，给出了计算方法 |
4.1 |
|
5.1.1,新增"永久作用力（自重）" |
— |
|
5.1.2,新增"可变作用力（额定裁荷）" | |
|
5.1.3,新增"附加载荷” |
4.2.2.2中的节 |
|
5.1.4,新増"设计" |
4.1中的节 |
|
5.2,新增"双立柱直梯” |
4.4 |
|
5.2.1,新増"强度" |
4.2 |
|
5.2.2,修改"踏棍” |
4.2 |
|
5.2.2.2,修改 |
4.4.1.1 和 4.4.1.2 |
|
5.2.2.3,修改 |
4.4.2.2 |
|
5.2.2.4,修改.如排除了地面的踏棍 |
4.4.2.4、4.4.2.3 |
|
5.2.2.5,修改 |
4.4.1、图 6 |
|
5.2.3.新增"直梯与护栏的连接” |
— |
|
5.3.新増"单立柱直梯” |
4.2、4.4 和图 5 |
|
5.4,新增"启程区和到达区" |
— |
|
5.4.1,新增"一般要求" |
4.7 |
|
5.4.2,修改"启程区（入口）" |
4.7.1 |
|
5.4.3,修改"到达区（出口）" |
4.7.2 |
|
5.4.4,修改 |
4.7.3,但 4.7.3.3 除外 |
|
5.4.5,修改"活门" |
4.7.3.3 |
|
5.5,新増"坠落保护装置" |
4.3 |
|
5.5.1,修改并删除了图4d） |
4.5、4.7.1.2、4.7.2.2、图 4a）、图 4c）、8 |
|
5.5.2,修改 |
4.6 和 4.7.4.3 |
43
GB/T 17888.4—2020/ISO 14122-4：2016
表C.1 （续）
|
GB/T 17888.4—2020 |
GB/T 17888.4—2008 |
|
5.6,修改 |
4.7.5 和图 4b） |
|
5.7.新增"固定式直梯活动部件的要求” |
— |
|
6,修改 |
5 |
|
7,修改"固定式直梯使用信息” |
6 |
|
新增附录A"防攀爬装置的设计要求" |
— |
|
新增附录B“配备安全护笼的固定式直梯的主要尺寸” |
— |
|
注：本表给出了相对于GB/T 17888.4—2008的主要技术变化，并不包括所有修改. | |
44
GB/T 17888.4—2020/ISO 14122-4： 2016
参考文献
[1] EN 131-2 Ladders—Part 2 ： Requirements ♦ testing, marking
[2] EN 364 Personal protective equipment against falls from a height—Test methods
[3] ISO 2867 Earth-moving machinery—Access systems
[4] ISO 4254-1 Agricultural machinery—Safety—Part 1 ：General requirements
[5] ISO 13854 Safety of machinery—Minimum gaps to avoid crushing of parts of the human body
[6] ISO 13857 Safety of machinery—Safety distances to prevent hazard zones being reached by upper and lower limbs
[7] ISO 14120 Safety of machinery—Guards—General requirements for the design and construction o£ fixed and movable guards
[8] ISO 15534-1 Ergonomic design for the safety of machinery—Part 1 ： Principles for determining the dimensions required for openings for whole-body access into machinery
[9] ISO 15534-2 Ergonomic design for the safety of machinery—Part 2 ： Principles for determining the dimensions required for access openings
[10] ISO 15534-3 Ergonomic design for the safety of machinery—Part 3 ： Anthropometric data
[11] EN 1005-2 ： 2003÷ Amdl ∙2008 Safety of machinery—Human physical performance—Part 2 ： Manual handling of machinery and component parts of machinery
[12] EN 1005-3 ：2002 + Amdl ∙2008 Safety of machinery—Human physical performance—Part 3 ：Recommended force limits for machinery operation
