中华人民共和国国家标准

犌犅／犜２０８０１ ．４—２０２０

代替 GB/T 20801.4—2006

压力管道规范工业管道 第4部分：制作与安装

犘狉犲狊狊狌狉犲狆犻狆犻狀犵犮狅犱犲—犐狀犱狌狊狋狉犻犪犾狆犻狆犻狀犵—犘犪狉狋４：犉犪犫狉犻犮犪狋犻狅狀犪狀犱犪狊狊犲犿犫犾狔

2020-1 1-19 发布

2021-06-01 实施

国家市场监督管理总局 国家标准化管理委员会

犌犅／犜２０８０１ ．４—２０２０

目 次

前言........................................................................................................................W

１ 范围 ………………………………………………………………………………………………………１

２ 规范性引用文件 …………………………………………………………………………………………１

３ 术语和定义 ………………………………………………………………………………………………１

４ 一般规定 …………………………………………………………………………………………………３

５ 管道元件及材料的检查与验收 …………………………………………………………………………４ ６ 管道制作 …………………………………………………………………………………………………５ ７ 焊接………………………………………………………………………………………………………１０

８ 预热………………………………………………………………………………………………………１８ ９ 热处理……………………………………………………………………………………………………２０ １０ 装配和安装 ……………………………………………………………………………………………２６

１１ 不锈钢和有色金属管道 ………………………………………………………………………………３１

１２ 管道清理、吹扫和清洗…………………………………………………………………………………３２ 附录Ａ（资料性附录） 管道封闭口装配错口偏差评估方法……………………………………………３４ 附录Ｂ（资料性附录） 法兰接头螺栓拧紧方法和安装目标载荷………………………………………３９

τ

犌犅／犜２０８０１ ．４—２０２０

前 言

ＧＢ／Ｔ２０８０１《压力管道规范 工业管道》分为以下６个部分：

———第１部分：总则；

———第２部分：材料；

———第３部分：设计和计算；

———第４部分：制作与安装；

———第５部分：检验与试验；

———第６部分：安全防护。

本部分为ＧＢ／Ｔ２０８０１的第４部分。

本部分按照ＧＢ／Ｔ１．１—２００９给出的规则起草。

本部分代替ＧＢ／Ｔ ２０８０１．４—２００６《压力管道规范 工业管道 第４部分：制作与安装》，与

ＧＢ／Ｔ２０８０１．４—２００６相比，除编辑性修改外主要技术变化如下：

———修改了管道元件及材料的检查与验收要求（见第５章，２００６年版的第５章）；

———修改了板焊管的制作要求（见６．４，２００６年版的６．４）；

———修改了焊接工艺评定要求，补充了焊接材料的相关要求（见７．１、７．２，２００６年版的７．１、７．２）；

———增加了合金钢和有色金属管道焊接方法和施焊程序规定（见７．５．２）；

———增加了管道单面底层焊的气体保护要求（见７．５．８）；

———修改了承插焊接头的最小焊缝尺寸（见图９，２００６年版的图９）；

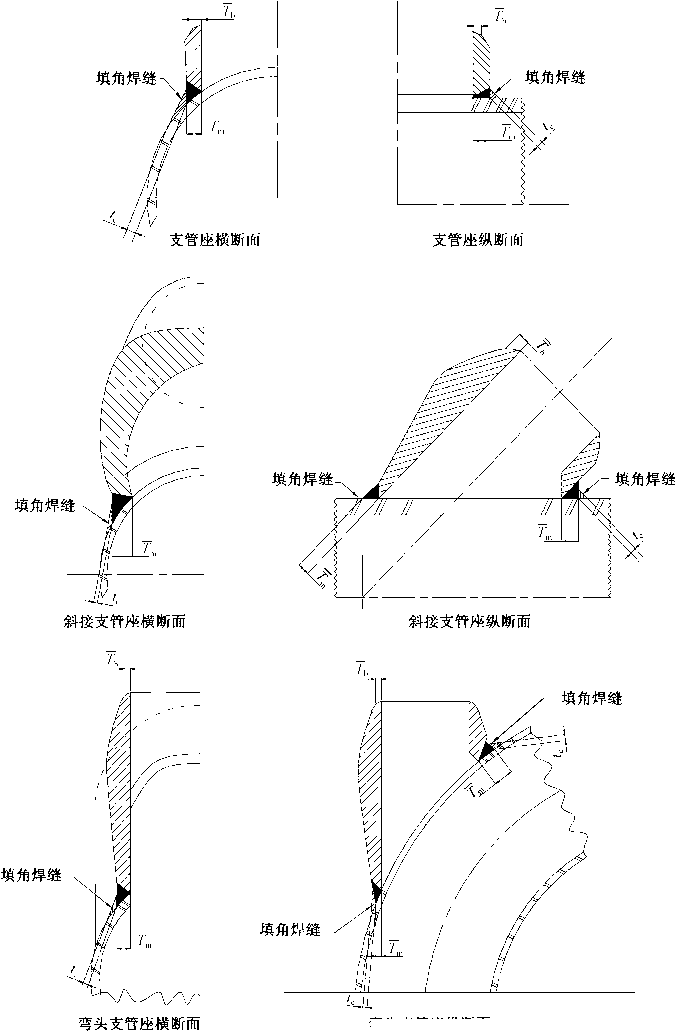

———增加了支管座与主管的焊接接头形式和要求［见图１０ｇ）、７．８．７］；

———修改了材料的预热及道间温度要求（见第８章，２００６年版的第８章）；

———修改了焊后热处理要求（见９．３，２００６年版的９．２）；

———增加了管道预制（装配）相关要求（见第１０章）；

———增加了“管道封闭口装配错口偏差评估方法”（见附录Ａ）；

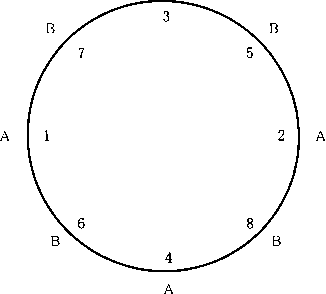

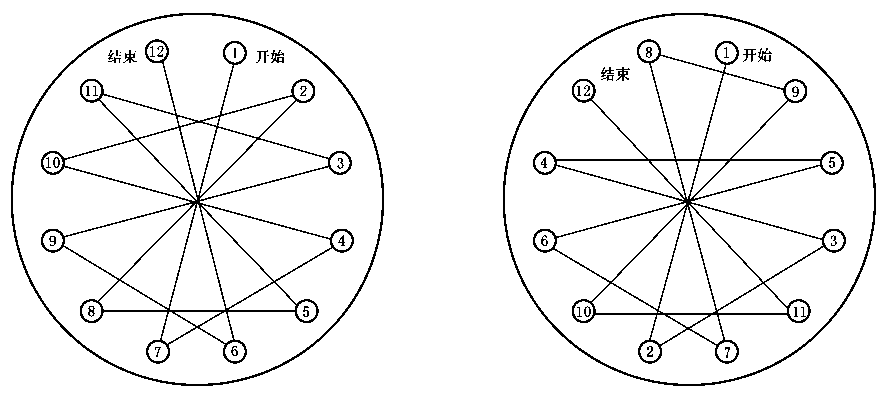

———增加了“法兰接头螺栓拧紧方法和安装目标荷载”（见附录Ｂ）。

本部分由全国锅炉压力容器标准化技术委员会（ＳＡＣ／ＴＣ２６２）提出并归口。

本部分起草单位：中国化学工程第三建设有限公司、国家市场监督管理总局特种设备安全监察局、 全国化工设备设计技术中心站、杜拉巴尔流体装置（苏州）有限公司。

本部分主要起草人：夏节文、程国华、徐锋、黄正林、蔡暖姝、张胜清、应道宴。

本部分所代替标准的历次版本发布情况为：

———ＧＢ／Ｔ２０８０１．４—２００６。

in

１ 范围

犌犅／犜２０８０１ ．４—２０２０

压力管道规范 工业管道 第４部分：制作与安装

ＧＢ／Ｔ２０８０１的本部分规定了压力管道制作与安装的基本要求。这些基本要求包括制作、焊接、预 热、热处理、装配和安装以及管道清理等方面的规定。

本部分适用于ＧＢ／Ｔ２０８０１．１范围界定的压力管道元件的制作与安装。

２ 规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文

件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

ＧＢ／Ｔ９８５．１ 气焊、焊条电弧焊、气体保护焊和高能束焊的推荐坡口

ＧＢ／Ｔ９８５．２

ＧＢ／Ｔ９８５．３

ＧＢ／Ｔ９８５．４

ＧＢ／Ｔ１３９２７

埋弧焊的推荐坡口

铝及铝合金气体保护焊的推荐坡口

复合钢的推荐坡口

工业阀门 压力试验

ＧＢ／Ｔ２０８０１．１—２０２０

ＧＢ／Ｔ２０８０１．２—２０２０

ＧＢ／Ｔ２０８０１．３—２０２０

ＧＢ／Ｔ２０８０１．５—２０２０

ＧＢ／Ｔ２０８０１．６—２０２０

压力管道规范 工业管道 压力管道规范 工业管道 压力管道规范 工业管道 压力管道规范 工业管道 压力管道规范 工业管道

第１部分：总则

第２部分：材料

第３部分：设计和计算 第５部分：检验与试验 第６部分：安全防护

ＧＢ５０２３６ 现场设备、工业管道焊接工程施工规范

ＮＢ／Ｔ４７０１４ 承压设备焊接工艺评定

ＴＳＧＺＦ００１ 安全阀安全技术监察规程

ＴＳＧＺ６００２ 特种设备焊接操作人员考核细则

３ 术语和定义

ＧＢ／Ｔ２０８０１．１—２０２０、ＧＢ／Ｔ ２０８０１．２—２０２０、ＧＢ／Ｔ ２０８０１．３—２０２０、ＧＢ／Ｔ ２０８０１．５—２０２０和 ＧＢ／Ｔ２０８０１．６—２０２０界定的以及下列术语和定义适用于本文件。

３．１

制造 犿犪狀狌犳犪犮狋狌狉犲

管子、管道组成件或管道支承件等产品的生产过程。

３．２

制作 犳犪犫狉犻犮犪狋犻狅狀

管道安装前的准备工作。

注：包括切割、加工螺纹、开坡口、成型、弯曲、焊接和将组件装配成部件，可在车间或现场进行。

１

犌犅／犜２０８０１．４—２０２０

３ ．３

装配 犪狊狊犲犿犫犾狔

按照设计文件的规定，用螺栓、焊接、粘结、螺纹、硬钎焊、软钎焊或使用密封元件将两个或两个以上 管道组成件连接在一起（包括管道预制）的过程。

３ ．４

安装 犲狉犲犮狋犻狅狀

根据设计文件的规定，将一个管道系统完整地固定在指定位置和支架上的过程。

注：包括按规范要求对该系统所做的所有现场制作、装配、检查和试验等工作。

３ ．５

轴测图 犻狊狅犿犲狋狉犻犮犱犻犪犵狉犪犿

按照轴测投影的绘制方法将每条管道画成以单线表示的管道空视图。

３ ．６

热弯 犺狅狋犫犲狀犱犻狀犵

在温度高于金属临界点ＡＣ１时制作弯管的工艺。

３ ．７

冷弯 犮狅犾犱犫犲狀犱犻狀犵

在温度低于金属临界点ＡＣ１时制作弯管的工艺。

３ ．８

自由管段 pipe-segments to be prefabricated

在管道制作加工前，按照轴测图选择确定的、可以先行加工的管段。

３ ．９

封闭管段 pipe-segments for dimension adjustment

在管道制作加工前，按照轴测图选择确定的、经实测安装尺寸后再行加工的管段。

３ ．１０

定位焊缝 狋犪犮犽狑犲犾犱

在完成最终焊缝以前，用以保持焊接件定位的焊缝。

３ ．１１

焊件 狑犲犾犱犿犲狀狋

以焊接方法将构件各部件焊接成的组件。

注：焊件包括母材和焊接接头两部分。

３ ．１２

焊接工艺评定 狑犲犾犱犻狀犵狆狉狅犮犲犱狌狉犲狇狌犪犾犻犳犻犮犪狋犻狅狀

为验证所拟定的焊件焊接工艺的正确性，按照预焊接工艺规程的规定，制备试件和试样，并进行试 验及结果评价的过程。

３ ．１３

焊接工艺评定报告 狑犲犾犱犻狀犵狆狉狅犮犲犱狌狉犲狇狌犪犾犻犳犻犮犪狋犻狅狀狉犲狆狅狉狋

记录焊接工艺评定过程中有关试验数据及结果的文件。

３ ．１４

焊接工艺规程 狑犲犾犱犻狀犵狆狉狅犮犲犱狌狉犲狊狆犲犮犻犳犻犮犪狋犻狅狀

根据焊接工艺评定报告，并结合实践经验而制定的直接指导焊接生产的技术细则文件。

注：包括对焊接头、母材、焊接材料、焊接位置、预热、电特性、操作技术等内容进行详细的规定，以保证焊接质量的 再现性。

２

犌犅／犜２０８０１ ．４—２０２０

３．１５

焊接技能评定 狑犲犾犱犻狀犵狆犲狉犳狅狉犿犪狀犮犲狇狌犪犾犻犳犻犮犪狋犻狅狀

对焊接作业人员的操作技能进行评估考核的过程。

３．１６

预热 狆狉犲犺犲犪狋犻狀犵

在成型、焊接或切割过程之前或之间对母材进行加热的过程。

３．１７

道间温度 犻狀狋犲狉狆犪狊狊狋犲犿狆犲狉犪狋狌狉犲

多道焊缝及相邻母材在施焊下一焊道之前的瞬时温度。

３．１８

焊后热处理 狆狅狊狋狑犲犾犱犺犲犪狋狋狉犲犪狋犿犲狀狋

能改变焊接接头的组织和性能或焊接残余应力的热过程。

３．１９

管道元件 狆犻狆犲狑狅狉犽犮狅犿狆狅狀犲狀狋狊

连接或装配成管道系统的各种零部件的总称，包括管道组成件和管道支承件。

３．２０

最终封闭口 犳犻狀犪犾犮犾狅狊狌狉犲狆狅犻狀狋

在管道系统中两个固定位置之间进行装配的最后一个连接口。

注：管道最终封闭口的连接方式可为焊接（对接接头、承插焊接头）或法兰连接。

３．２１

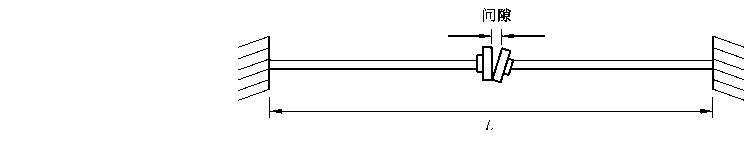

最终封闭口错口偏差 犿犻狊犪犾犻犵狀犿犲狀狋犪狋狋犺犲犳犻狀犪犾犮犾狅狊狌狉犲狆狅犻狀狋

管道最终封闭口在不受外力状态下装配时的偏差，可分解为横向（犡、犢轴）和轴向（犣轴）三个方向 的错口偏差值。横向（犡、犢轴）偏差值表示两个被连接管段的端面中心线的偏离程度；轴向（犣轴）偏差 值表示两个被连接管段端部平行截面之间的间隙量。

３．２２

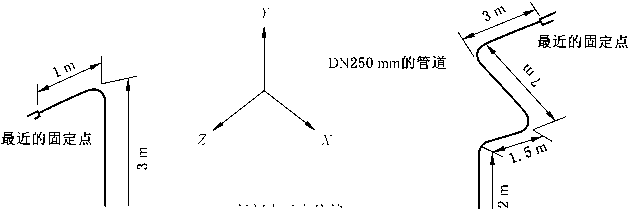

装配管道长度 犾犲狀犵狋犺狅犳犪狊狊犲犿犫犾狔狆犻狆犲

某方向（犡、犢或犣轴）上的装配管段长度，即管道系统中从封闭点向两端延伸到最近的两个固定位 置之间的其他两个方向（横向或轴向）上的管段累积长度之和。

４ 一般规定

４．１ 管道的制造、制作和安装单位应具有符合压力管道安全监察有关法规要求的行政许可证。管道制 作和安装单位应建立相应的质量保证体系，并符合下列规定：

ａ） 具有健全的质量管理制度以及制作、安装工艺文件，工艺文件（如施工组织设计、施工方案等） 应经业主（或其委托方）批准后方可用于管道制作或安装工作；

ｂ） 参加管道制作或安装的人员应具备相应的能力并履行各自的职责；

ｃ） 使用的计量器具应检定合格并在有效期内。

４．２ 管道的制作和安装应按设计文件及本部分的规定进行。当需要修改设计文件及工程材料代用时， 应经原设计单位同意，并出具书面文件。

４．３ 管道的制作和安装单位宜采用管道焊接信息化管理系统，及时输入并保存管道元件、焊接、热处 理、检查与试验等相关数据。

４．４ 管道的制作和安装单位应建立并妥善保存必要的施工记录及证明文件。管道安装工程竣工后，制 作和安装单位应向业主至少提交以下技术文件和资料：

３

犌犅／犜２０８０１．４—２０２０

ａ) 管道安装竣工图(含管道轴测图、设计修改文件和材料代用单)。设计修改和材料代用等变更 内容应在竣工图上直接标注。管道轴测图应至少包括管道组成件的材质、规格和炉批号、管段 的实际尺寸、焊缝位置、焊缝编号、焊工代号、无损检测方法、局部或抽样无损检测焊缝的位置、 焊缝补焊位置、热处理焊缝位置等。

ｂ) 管道组成件、支承件和焊接材料的产品合格证、质量证明书或复验、试验报告。

ｃ) 管道制作、安装检查记录和检验、试验报告。管道制作、安装检查记录应包含管道焊接检查记 录、焊缝返修检查记录、管道隐蔽记录、管道热处理曲线记录及报告等内容。

ｄ) 管道安装质量证明书。如果现场制作管道组成件或管道支承件，还应提交管道组成件和管道 支承件的质量证明书。

５ 管道元件及材料的检查与验收

５ ．１ 材料标记和质量证明文件的验收

管道元件及材料的标记和质量证明文件除应按设计文件以及ＧＢ／Ｔ２０８０１．２—２０２０中９．１和９．２ 的规定进行验收外，还应满足以下要求：

ａ) 供货方(制造商)应按设计文件和供货合同的规定提供各项性能数据或检验结果，且应符合设 计文件和产品标准的规定；

ｂ) 质量证明文件提供的性能数据或检验结果如不符合产品标准和设计文件的规定，或者接受方 对其性能数据或检验结果有异议时，应进行必要的验证性试验或补充试验；

ｃ) 管道元件及材料的标记应清晰完整，并能够追溯到产品质量证明文件。

５ ．２ 外观检查

管道元件及材料应按设计文件和产品标准的规定核对其材质、规格、型号和数量，并逐个进行外观 质量和几何尺寸的检查验收，其结果应符合设计文件和相应产品标准的规定。

５ ．３ 材质检查

对于铬钼合金钢、含镍低温钢、不锈钢以及镍及镍合金、钛及钛合金材料的管道组成件，在使用前应 采用光谱分析(ＰＭＩ)或其他方法对主要合金元素含量进行检查，其数量应满足以下要求：

ａ) 对于ＧＣ１级管道，检查数量应按每个检验批的１０％且不少于１个管道组成件进行抽查；

ｂ) 其他管道为每个检验批抽查５％，且不少于１个管道组成件。

注：每个检验批表示同炉批号、同型号规格、同时到货的一批管道元件或材料。

５ ．４ 阀门压力试验

５ ．４ ．１ 阀门应进行压力试验，其数量应满足以下要求：

ａ) 用于ＧＣ１级管道的阀门，应逐个进行壳体压力试验和密封试验；

ｂ) 用于ＧＣ２级管道的阀门，应按每个检验批抽查１０％进行壳体压力试验和密封试验，且不得少 于１个；

ｃ) 用于ＧＣ３级管道的阀门，应按每个检验批抽查５％进行壳体压力试验和密封试验，且不得少于 １个；

ｄ) 经设计者或业主同意，到制造厂逐件见证压力试验并有见证试验记录的阀门，可免除压力 试验。

５ ．４ ．２ 阀门的压力试验方法、程序与试验结果应符合设计文件和供货合同的规定。当无规定时，应符 合ＧＢ／Ｔ１３９２７的规定。

４

犌犅／犜２０８０１ ．４—２０２０

５．４．３ 经设计者或业主同意，对于公称压力小于或等于ＰＮ１００且公称直径大于或等于ＤＮ６００的闸阀， 可随管道系统进行压力试验，密封试验可采用色印方法。

５．４．４ 安全阀的校验应按ＴＳＧＺＦ００１和设计文件的规定进行。

５．４．５ 带夹套的阀门进行夹套压力试验时，其试验压力应为１．５倍的夹套设计压力。

５．５ 其他检查

当设计文件对管道元件和材料提出其他检查与验收要求（如无损检测、硬度检查等）时，应予以满 足。检查方法、数量及检查结果应符合设计文件和相关标准的规定。

５．６ 不合格品的处置

５．６．１ 管道元件及材料进行抽样检查、检测或试验时，若有１件不合格，则该抽样检查、检测或试验所 代表的这一检验批应视为不合格，该批管道元件及材料不得使用，或对该批管道元件及材料逐个进行检 查、检测或试验，其中的合格者仍可使用。

５．６．２ 管道元件及材料进行抽样检查、检测或试验时，应做好记录和材料识别标记，并对不合格品进行 隔离处理。

５．７ 材料保管

管道元件及材料在制作、安装过程中应妥善保管，不得混淆或损坏。不锈钢和有色金属的管道元件 及材料在储存期间不得与碳钢、低合金钢接触。暂不安装的管子、阀门和管件，应封闭管口。

６ 管道制作

６．１ 切割与坡口加工

６．１．１ 管道元件及材料的切割加工可采用冷切割或热切割方法。如采用热切割方法，切割后应采用机 械加工或打磨方法清除表面熔渣和影响管道焊接质量的表面层。

６．１．２ 碳钢、碳锰钢可采用机械加工方法或火焰切割方法切割和制备坡口。低温镍钢和合金钢宜采用 机械加工方法切割和制备坡口。

６．１．３ 不锈钢、有色金属应采用机械加工或等离子切割方法切割和制备坡口。不锈钢、镍及镍合金、钛 及钛合金、锆及锆合金采用砂轮切割或修磨时，应使用专用砂轮片。

６．１．４ 管道元件及材料在加工制作、安装过程中应避免材料表面的机械损伤。对有严重伤痕的部位应 进行补焊或修磨，修磨处的壁厚应不小于设计壁厚。

６．２ 标记移植

６．２．１ 管道组成件在制作过程中，应核对并尽量保存材料的原始标记。当无法保存原始标记时，应采 用移植方法重新进行材料标识，材料标识也可采用管道组成件的工程统一编码或色标。

６．２．２ 标记方法的采用应以对材料不构成损害或污染为原则，低温用钢、不锈钢及有色金属不得使用 硬印标记。当奥氏体不锈钢和有色金属材料采用色码标记时，印色不应含有对材料构成损害的物质，如

硫、铅和氯等。

６．２．３ 如采用硬印或雕刻之外的其他标记方法，制作者应保证不同材料之间不会产生混淆，如采用分 别处理（时间、地点）或区分色带等方法。

６．３ 弯管

６．３．１ 制作弯管时，应根据管子材料性能、输送流体工况和管子弯曲半径，采用适当的弯曲工艺和

５

犌犅／犜２０８０１ ．４—２０２０

装备。

６ ．３ ．２ 制作弯管可采用热弯和冷弯两种方法。

６ ．３ ．３ 当采用焊管制作弯管时，焊缝应避开受拉（压）区。

６ ．３ ．４ 弯管的不圆度、褶皱和减薄应满足以下要求：

ａ） 不圆度应满足以下要求：

１） 弯管的不圆度狌（％）应按式（１）计算：

狌

２（犇ｍａｘ －犇ｍｉｎ）

犇ｍａｘ

＋犇ｍｉｎ

×１００

（１）

６

ｂ）

式中：

狌 ———弯管的不圆度；

犇ｍａｘ———同一截面的最大实测外径，单位为毫米（ｍｍ）； 犇ｍｉｎ ———同一截面的最小实测外径，单位为毫米（ｍｍ）。

２） 对于承受内压的弯管，其不圆度应不大于８％；对于承受外压的弯管，其不圆度应不大 于３％。

弯管内侧褶皱高度犺ｍ应不大于管子外径犇１的３％，且波浪间距犪应不小于１２犺ｍ。其中，犺ｍ

为相邻两个褶皱的平均高度，并按图１和式（２）计算：

犺

ｍ

犇２ ＋犇４ ２

－犇

３

（２）

式中：

犺ｍ———褶皱高度，单位为毫米（ｍｍ）；

犇２ ———褶皱凸出处外径，单位为毫米（ｍｍ）；

犇３ ———褶皱凹进处外径，单位为毫米（ｍｍ）；

犇４ ———相邻褶皱凸出处外径，单位为毫米（ｍｍ）。

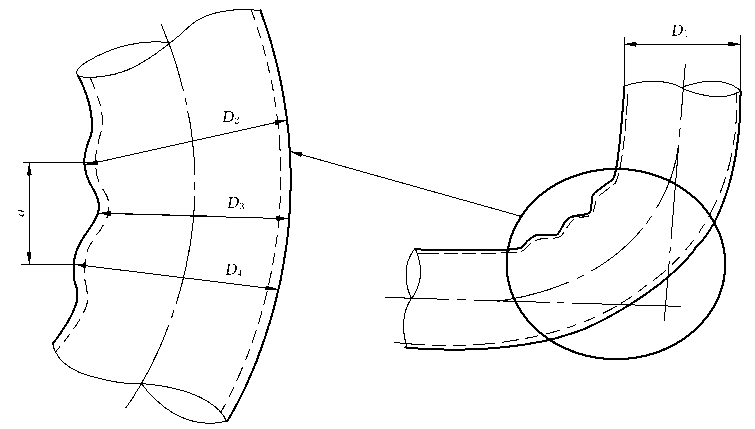

图１ 弯管的褶皱和波浪间距

ｃ） 弯管制作前的管子壁厚宜符合表１的规定。弯管制作后的最小厚度不得小于直管的设计 厚度。

表１ 弯管制作前的管子壁厚

犌犅／犜２０８０１ ．４—２０２０

单位为毫米

弯曲半径犚	弯管制作前壁厚
犚≥６犇	１ ．０６狋ｄ
５犇≤犚＜６犇	１ ．０８狋ｄ
４犇≤犚＜５犇	１．１４狋ｄ
３犇≤犚＜４犇	１．２５狋ｄ
注：犇为管子外径，狋ｄ为直管的设计厚度。

６．３．５ ＧＣ１级管道的弯管弯制后，应逐件对弯曲部位进行磁粉检测或渗透检测，且应符合 ＧＢ／Ｔ２０８０１．５—２０２０的规定。发现的线性缺陷应予以修磨，修磨后的壁厚不得小于直管的设计厚度。

６ ．４ 板焊管

６ ．４ ．１ 板焊管的制作应符合设计文件和产品标准的规定。

６．４．２ 制作和安装公称直径不小于４００ ｍｍ的板焊管时，应符合以下规定：

ａ） 单个筒节的长度应不小于３００ｍｍ，相邻筒节纵缝应错开１００ｍｍ以上。支管外壁距焊缝不宜 小于５０ ｍｍ^。

ｂ） 同一筒节上的纵向焊缝应不大于两条，纵缝间距应不小于２００ ｍｍ。

ｃ） 对于有加固环的板焊管，加固环的对接焊缝应与管子纵向焊缝错开，其间距应不小于１００ｍｍ， 加固环距管子的环焊缝应不小于５０ｍｍ。

ｄ） 板焊管的周长及管端直径应符合表２的规定。

表２ 板焊管的周长允差及直径允差          单位为毫米

公称直径	≤８００	>８００ ～１２００	>１２００ ～１６００	>１６００～２４００	>２４００ ～３０００	>３０００
周长允差	±５	±７	±９	±１１	±１３	±１５
直径允差	４	４	６	８	９	１０

注：直径允差为管端（１００ ｍｍ以内）最大外径与最小外径之差。

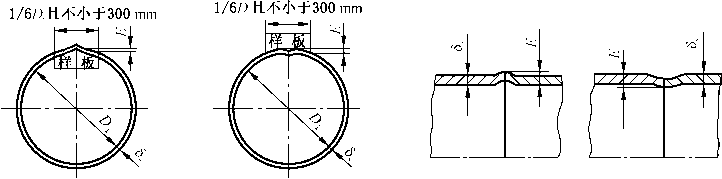

ｅ） 纵向焊缝处的棱角度［图２ａ）］（用弦长等于１／６犇ｉ且不小于３００ ｍｍ的样板分别在管内壁和 外壁测量）和环向焊缝处的棱角度［图２ｂ）］（在管内壁和外壁用直尺检查），其犈值应不大于壁 厚的１０％加２ ｍｍ，且不大于５ ｍｍ。

犪） 纵向焊缝                     犫） 环向焊缝

图２ 纵向与环向焊缝处的棱角度检查

７

犌犅／犜２０８０１．４—２０２０

ｆ) 对接焊缝的错边量应符合表３及下列规定：

１) 只能从单面焊接的纵向和环向焊缝，其内壁错边量不应大于壁厚的２５％，且不应超过

２ ｍｍ；

２) 复合钢板组对时，应以复层表面为基准，错边量不应大于钢板复层厚度的５０％，且不大于

１ ｍｍ。

表３ 板焊管对接焊缝的错边量           单位为毫米

母材厚度犜	错边量
	纵向焊缝	环向焊缝
犜≤１２	≤犜／４	≤犜／４
１２＜犜≤２０	≤３	≤犜／４
２０＜犜≤４０	≤３	≤５
４０＜犜≤５０	≤３	≤犜／８
犜＞５０	≤犜／１６，且≤１０	≤犜／８，且≤２０

ｇ) 板焊管的直度允差应不大于其单根长度的０．２％。

ｈ) 板焊管的焊接、焊后热处理和检查、检验应符合本部分相应章条及ＧＢ／Ｔ２０８０１．５—２０２０的相 关规定。

ｉ) 板焊管应逐根进行压力试验，试验压力应符合ＧＢ／Ｔ２０８０１．５—２０２０的相应规定。经业主或设 计者同意，可采用ＧＢ／Ｔ ２０８０１．５—２０２０规定的用纵向焊缝、环向焊缝１００％射线照相或 １００％超声检测代替板焊管的压力试验的方法。

６ ．５ 斜接弯头

６．５．１ 除设计另有规定外，斜接弯头的制作应符合６．５．２ ～６．５．４的规定。斜接弯头的焊接应符合第 ７章的规定，斜接弯头的检查和检验还应符合ＧＢ／Ｔ２０８０１．５—２０２０的相关规定。

６．５．２ 可按图３所示的组成形式配制斜接弯头。对于公称直径大于４００ ｍｍ的斜接弯头，可适当增加 中节数量，但其内侧的最小宽度应不小于５０ｍｍ。

６．５．３ 斜接弯头的焊接接头应采用全焊透形式。公称直径大于或等于６００ ｍｍ的斜接弯头宜进行双 面焊。

６．５．４ 公称直径大于１０００ ｍｍ时，斜接弯头的周长允许偏差应为±６ ｍｍ；公称直径小于或等于 １０００ ｍｍ时，斜接弯头的周长允许偏差应为±４ ｍｍ。

８

GB/T 20801.4—2020

c) 45。斜接弯头                               d) 30。斜接弯头

图３ 斜接弯头的组成形式

６ ．６ 翻边接头

６．６．１ 翻边接头宜采用符合相关标准的管件制造产品。翻边接头的制作应符合ＧＢ／Ｔ２０８０１．３—２０２０ 中５．１．６和本部分６．６．２、６．６．３的规定。

６．６．２ 焊制翻边接头的基本形式应符合图４的规定。焊接后应对翻边部位进行机械加工或整形。密 封面的表面粗糙度应符合法兰标准的规定。外侧焊缝应进行修磨，以不影响松套法兰内缘与翻边的装 配为原则。

６ ．６ ．３ 扩口翻边后的外径及转角半径应能保证螺栓及法兰的装配。翻边端面与管子中心线应垂直，垂 直度允差应不大于１ ｍｍ。

—T

—-τ

图４ 典型的焊制翻边接头

６ ．７ 夹套管

６ ．７ ．１ 夹套管及其部件的结构形式与制作应符合设计文件和相关标准的规定。

６ ．７ ．２ 夹套管制作过程中应确保内管的焊缝裸露可见，在内管检验合格前不得进行外管封闭焊接。

６ ．７ ．３ 夹套弯管的外管组焊，应在内管制作完毕并经检验合格后进行。夹套弯管的外管和内管的同轴

度偏差不得大于３ ｍｍ。

９

犌犅／犜２０８０１．４—２０２０

６ ．７ ．４ 外管与内管间的间隙应均匀，并应按设计文件的规定安装定位板。定位板的安装应不妨碍夹套 内介质流动和内管与外管的胀缩，其材质应与内管相同。定位板的几何尺寸、安装位置、间距等应符合 设计文件和相关标准的规定。

６．７．５ 夹套管的焊接、热处理、检查、检验与试验应符合本部分相应章条及ＧＢ／Ｔ２０８０１．５—２０２０的相 关规定。

６ ．８ 支吊架

６ ．８ ．１ 管道支吊架的形式、材质、加工尺寸及精度应符合设计文件、相关标准和产品技术文件的规定。

６ ．８ ．２ 管道支吊架的组装尺寸与焊接方式应符合设计文件的规定。制作后应对焊缝进行目视检查，焊 接变形应予以矫正。所有螺纹连接均应按设计要求予以锁紧。

６．８．３ 支吊架中要求全焊透的焊缝应进行射线检测或超声检测，且应符合ＧＢ／Ｔ２０８０１．５—２０２０的相 关规定。检测数量不少于２０％，且焊缝长度不小于２００ ｍｍ。

６ ．８ ．４ 制作合格的支吊架应进行防锈处理并应妥善分类保管。合金钢支吊架应有材质标记。

７ 焊接

７ ．１ 焊接工艺评定和焊工技能评定

７ ．１ ．１ 管道承压件与承压件的焊接，承压件与非承压件的焊接，均应采用经评定合格的焊接工艺，并由 合格焊工施焊。

７．１．２ 焊接工艺评定应符合ＮＢ／Ｔ４７０１４的规定。冲击试验要求应符合ＧＢ／Ｔ２０８０１．２—２０２０中８．２ 的规定。

７．１ ．３ 当焊接工艺评定要求使用的材料无法满足７．１．２的规定时，经设计者和业主同意，允许采用对预 焊接工艺规程进行技术评审的方式代替焊接工艺评定，但应同时符合下列条件：

ａ） 施焊单位已掌握该金属材料的特性（化学成分、力学性能和焊接性能）；

ｂ） 施焊单位能够提供同类别（同组别）其他母材的焊接工艺评定，且具有其施焊经验（业绩）；

ｃ） 施焊的焊工已取得相应的技能评定合格资格；

ｄ） 能够提供其他单位完成的符合７．１．２要求的该材料焊接工艺评定。

７ ．１ ．４ 管道施焊前，应根据焊接工艺评定报告（或已通过技术评审的预焊接工艺规程）编制焊接工艺规 程，用于指导焊工施焊和焊后热处理工作。焊接工艺规程应至少包括下列内容：

ａ） 焊接方法及操作类型（手工、自动、半自动）；

ｂ） 焊接接头的坡口形式、尺寸及加工要求；

ｃ） 焊接接头母材的标准号、型号、规格尺寸及相关要求；

ｄ） 焊接材料的标准号、型号、牌号、规格、烘烤要求；

ｅ） 焊接位置及焊接方向；

ｆ） 预热及道间温度控制要求（预热温度、道间温度范围、加热方式及范围、测量方法等），必要时的 后热要求（后热温度、时间、加热及缓冷方式等）；

ｇ） 焊后热处理要求（热处理温度、保温时间、升温速度、降温速度、加热及测量方式等）；

ｈ） 保护气体的种类（成分）、混合配比（纯度）、流量等要求；

ｉ） 焊接电特性及焊接工艺参数；

ｊ） 焊接操作要领与技术措施；

ｋ） 其他相关要求。

７．１．５ 焊工技能评定应符合ＴＳＧＺ６００２的规定。

１０

犌犅／犜２０８０１ ．４—２０２０

７．２ 焊接材料

７．２．１ 焊接材料应符合设计文件和相关标准的规定，且通过焊接工艺评定验证。当设计无规定时，焊 接材料的选用应按照母材的化学成分、力学性能、焊接性能、焊前预热、焊后热处理、使用条件及现场施 工条件等因素综合确定，且符合下列规定：

ａ) 焊缝金属的抗拉强度应不小于母材规定抗拉强度的下限值。对于两种不同强度的母材相互焊 接，焊缝金属的抗拉强度应不低于规定抗拉强度较低母材的下限值。

ｂ) 焊缝金属的化学成分应与母材相近。对于两种不同化学成分的母材相互焊接，除奥氏体钢与 铁素体钢相互焊接外，焊缝金属的化学成分应与其中任何一个母材一致或介于两者之间。

C)当奥氏体钢与铁素体钢相互焊接时，焊缝金属应有显著的奥氏体晶体结构，可选用25Cr-13Ni 型或含镍量更高的焊接材料。当设计温度高于４２５ ℃时，宜选用镍基焊接材料。

ｄ) 焊接材料的焊接工艺性能应良好。

７．２．２ 焊接材料(包括焊条、焊丝、焊剂及焊接用气体)使用前应按设计文件和相关标准的规定进行检 查和验收，且应具有质量证明文件和包装标记。

７．２．３ 焊接材料(包括焊条、焊丝及焊剂)的储存应保持适宜的温度及湿度，相对湿度应不超过６０％。 焊接材料库应保持干燥、清洁。

７．２．４ 库存期超过规定期限的焊条、焊剂及药芯焊丝，应经复验合格后方可使用。焊接材料库存的规 定期限应在焊接材料质量证明书或说明书上注明。

７．２．５ 应按焊接材料说明书的要求对焊条、焊剂和药芯焊丝进行烘干，焊丝使用前应按规定进行除油、 除锈及清洗处理。

７．２．６ 使用过程中应注意保持焊接材料的识别标记，以免错用。

７．３ 焊接环境

７．３．１ 焊接环境温度应能保证焊件的焊接温度和焊工技能不受影响。环境温度低于０ ℃时，应符合 ８．２．１的规定。

７．３．２ 应采取防风措施保证焊接时的风速不大于以下规定值：

ａ) 对于焊条电弧焊、自保护药芯焊丝电弧焊和气焊，规定风速为８ ｍ／ｓ；

ｂ) 对于钨极惰性气体保护电弧焊和熔化极气体保护焊，规定风速为２ ｍ／ｓ。

７．３．３ 焊接电弧周围１ｍ范围内的相对湿度应符合以下规定：

ａ) 铝及铝合金的焊接，相对湿度应不大于８０％；

ｂ) 其他材料的焊接，相对湿度应不大于９０％。

７．３．４ 在雨雪天气施焊时，应采取有效防护措施，否则禁止施焊。

７．４ 焊前准备

７．４．１ 坡口制备

７．４．１ ．１ 坡口加工应符合６．１的规定。坡口表面应光滑并呈金属光泽，热切割产生的熔渣和影响焊接 质量的表面层应清除干净。

７．４．１．２ 坡口形式和尺寸应符合设计文件的规定。无规定时，可按照ＧＢ／Ｔ ９８５．１、ＧＢ／Ｔ ９８５．２、 ＧＢ／Ｔ９８５．３、ＧＢ／Ｔ９８５．４、ＧＢ５０２３６或相关标准，并结合现场实际情况确定坡口形式和尺寸。

７．４．１ ．３ 当设计文件和相关标准对坡口表面提出无损检测的要求时，无损检测及缺陷处理应在施焊前 完成。

７．４．２ 清理

７．４．２ ．１ 对于焊件坡口及内外表面，应在焊接前去除油漆、油污、锈斑、熔渣、氧化皮以及有害的其他

１１

犌犅／犜２０８０１ ．４—２０２０

物质。

７ ．４ ．２ ．２ 焊件坡口及内外表面的清理应满足表４的要求。

表４ 焊件坡口及其内外表面的清理

材 料	清理范围／ ｍｍ	清理对象	清理方法
碳素钢、低温钢、合金钢、 不锈钢	≥２０	油、漆、锈、毛刺等污物，裂纹， 夹层	手工或机械等方法
铝及铝合金、钛及钛合金、 镍及镍合金、锆及锆合金	≥５０	油污、氧化膜等	有机溶剂除油污，化学或机械 方法除氧化膜
铜及铜合金	≥２０

７ ．４ ．３ 组对

７ ．４ ．３ ．１ 对接接头的组对应符合以下规定：

ａ） 对接接头的组对应内壁齐平，内壁错边量应符合设计文件和表５的规定；

表５ 管道组对内壁错边量

材 料		内壁错边量
碳素钢、低温钢、合金钢、不锈钢		不大于壁厚的１０％，且小于或等于２ ｍｍ
铝及铝合金	壁厚小于或等于５ ｍｍ	≤０．５ ｍｍ
	壁厚大于５ ｍｍ	不大于壁厚的１０％，且小于或等于２ ｍｍ
铜及铜合金、钛及钛合金、镍及镍合金、锆及锆合金		不大于壁厚的１０％，且小于或等于１ ｍｍ

ｂ） 不等壁厚的工件组对时，薄件端面的内侧和外侧应位于厚件端面范围之内。当内壁错边量不 符合表５的规定或外壁错边量大于３ｍｍ时，焊件端部应按图５的规定进行削薄修整。端部 削薄修整后的壁厚应不小于设计厚度狋ｄ。

犪） 犜２－犜１ ≤１０犿犿                犫） 犜２－犜１ >１０犿犿                 犮） 犜２－犜１ ≤５犿犿

犱） 犜２－犜１≤１０犿犿                 犲） 犜２－犜１>１０犿犿                     犳） 犜２>犜１

注１：用于管件时，如受长度限制，图５ａ）、图５ｄ）、图５ｆ）中的１５°可改为３０°。

注２：图５ａ）、图５ｂ）和图５ｃ）为外侧齐平，图５ｄ）和图５ｅ）为内侧齐平，图５ｆ）为内外侧均不齐平。

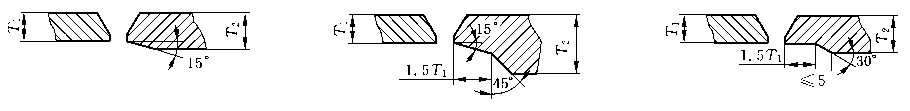

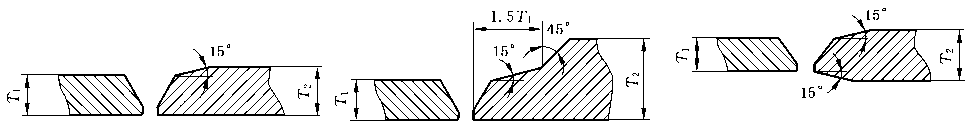

图５ 不等壁厚对接焊件的端部加工

１２

犌犅／犜２０８０１ ．４—２０２０

７ ．４ ．３ ．２ 支管连接接头的组对应符合以下规定：

ａ） 安放式支管的端部制备及组对应符合图６ａ）、图６ｂ）的规定；

ｂ） 插入式支管的主管端部制备及组对应符合图６ｃ）的规定；

ｃ） 主管开孔与支管组对时的错边量应不大于犿值［见图６ａ）、图６ｂ）］，必要时可进行堆焊修正。

７ ．４ ．３ ．３ 组对间隙应控制在焊接工艺规程允许的范围内。

７ ．４ ．３ ．４ 除设计文件规定的管道预拉伸或预压缩焊口外，不得强行组对。需预拉伸或预压缩的焊接接 头，组对时所使用的工卡具应在整个焊接及热处理完毕并经检验合格后拆除。

７ ．４ ．３ ．５ 组对时应垫置牢固，并应采取措施防止在焊接和热处理过程中产生附加应力和变形。

犪） 安放式支管（支管内径 大于主管开孔直径）

注１：犵为根部间隙。

犫） 安放式支管（支管内径 小于主管开孔直径）

犮） 插入式支管

注２：犿为错边量，其值不大于３．２ ｍｍ或０．５犜ｂ（取较小者），其中犜ｂ为支管名义厚度。

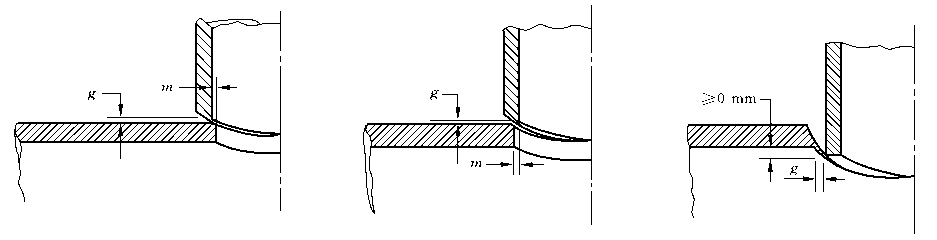

图６ 支管连接接头的组对

７ ．４ ．４ 定位焊缝

７ ．４ ．４ ．１ 定位焊缝的焊接应采用与根部焊道相同的焊接材料和焊接工艺，并应由评定合格的焊工施焊。

７ ．４ ．４ ．２ 定位焊缝应具有足够的长度、厚度和间距，以保证该焊缝在焊接过程中不致开裂。

７ ．４ ．４ ．３ 根部焊接前，应对定位焊缝进行检查。如发现缺陷，处理后方可施焊。

７．４．４．４ 焊接的工卡具材质宜与母材相同或为ＮＢ／Ｔ４７０１４规定的同一类别号。拆除工卡具时不应损 伤母材，拆除后应确认无裂纹并将残留焊疤打磨修整至与母材表面齐平。对于下列管道，应对工卡具拆 除部位进行表面无损检测：

ａ） 铬钼合金钢管道；

ｂ） 标准抗拉强度下限值大于或等于５４０ ＭＰａ的合金钢管道。

７ ．４ ．５ 焊接设备

焊接设备及辅助装备等应能保证焊接工作的正常进行和安全可靠，仪表应定期校验。

７ ．５ 焊接的基本要求

７ ．５ ．１ 应采用经评定合格的焊接工艺，由合格焊工按焊接工艺规程对焊缝（包括为组对而堆焊的焊缝 金属）进行焊接。

７ ．５ ．２ 焊接时应采取合理的焊接方法和施焊顺序：

１３

犌犅／犜２０８０１．４—２０２０

ａ) 碳素钢和合金钢焊接时，可采用焊条电弧焊、钨极惰性气体保护电弧焊、熔化极气体保护电弧 焊、自保护药芯焊丝电弧焊、埋弧焊或气焊方法；

ｂ) 铝及铝合金焊接时，可采用钨极惰性气体保护电弧焊或熔化极惰性气体保护电弧焊方法；

ｃ) 铜及铜合金、钛及钛合金、锆及锆合金可采用钨极惰性气体保护电弧焊方法，黄铜也可采用氧 乙炔焊(气焊)方法；

ｄ) 镍及镍合金可采用焊条电弧焊、钨极惰性气体保护电弧焊、熔化极惰性气体保护电弧焊或埋弧 焊方法。

７ ．５ ．３ 对含铬量大于或等于３％或合金元素总含量大于５％的管道焊缝，采用钨极惰性气体保护电弧焊 或熔化极气体保护电弧焊进行根部焊道单面焊接时，焊缝背面应充氩气或其他保护气体，或应采取其他 防止背面焊缝金属被氧化的措施。

７ ．５ ．４ 除因工艺或检验要求需要分次焊接外，每条焊缝一般应一次连续焊接完成，当因故中断焊接时， 应根据工艺要求采取保温缓冷或后热等措施以防止裂纹的产生。再次焊接前应检查焊层表面，确认无 裂纹后，按原工艺要求继续施焊。

７ ．５ ．５ 在根部焊道和盖面焊道上不宜采用锤击消除残余应力。

７ ．５ ．６ 对焊接连接的阀门施焊时，所采用的焊接顺序、工艺以及焊后热处理，均应保证阀座的密封性能 不受影响。

７．５．７ 不得在焊件表面引弧或试验电流。对于设计温度不高于－２０ ℃的管道、淬硬倾向较大的合金钢 管道、不锈钢及有色金属管道，其表面均不得有电弧擦伤等缺陷。

７ ．５ ．８ 当有下列情况之一时，管道的单面焊焊缝根部应采用钨极惰性气体保护电弧焊或能保证根部焊 接质量的其他焊接工艺方法：

ａ) ＧＣ１级管道；

ｂ) 公称直径小于５００ ｍｍ，且设计温度低于－２０ ℃的管道；

ｃ) 内部清洁要求较高且焊接后不易清理的管道；

ｄ) 机器入口管道；

ｅ) 设计规定的其他管道。

７．５．９ 公称直径大于或等于５００ ｍｍ的管道，宜在内侧进行根部双面焊。

７．５．１０ 多道焊每道焊完后，应立即进行清理和目视检查。如发现缺陷，应消除后方可进行下一层 施焊。

７ ．５ ．１１ 规定进行层间无损检测的焊缝，无损检测应在目视检查合格后进行，表面无损检测应在射线照 相检测及超声波检测前进行，经检测的焊缝在评定合格后方可继续进行焊接。

７ ．５ ．１２ 焊接完毕后，应及时将焊缝表面的熔渣及附近的飞溅物清理干净。

７ ．５ ．１３ 每个焊工均应有指定的识别代号。除工程另有规定外，管道承压焊缝应标有焊工识别标记，标 记方法应符合６．２．２的规定。如无法直接在管道承压件上作焊工标记，则应在管道轴测图上或用简图 记录焊工识别代号，并将简图列入交工技术文件。

７ ．６ 焊缝设置

管道(夹套管除外)焊缝的设置应避开应力集中区，且应符合以下规定：

ａ) 当公称直径大于或等于１５０ ｍｍ时，直管段上两对接环焊缝中心面之间的距离应不小于 １５０ｍｍ；当公称直径小于１５０ ｍｍ时，该距离应不小于管子外径，且不小于５０ｍｍ。

ｂ) 管道环焊缝距离弯管(不包括弯头)起弯点的距离应不小于１００ ｍｍ。

１４

犌犅／犜２０８０１ ．４—２０２０

ｃ） 管道环焊缝与支吊架的净距离应不小于５０ ｍｍ。需要热处理的焊缝与支吊架的距离应不小 于焊缝宽度的５倍，且应不小于１００ ｍｍ。

ｄ） 不宜在焊缝及其边缘上开孔。当无法避免在焊缝上开孔或开孔补强时，应对以开孔中心为中 心、在１．５倍开孔直径或补强板直径范围内的焊缝进行无损检测，检测合格后方可进行开孔。 补强板覆盖的焊缝应磨平。管孔边缘不应存在焊接缺陷。

ｅ） 管道环焊缝距离支管或管接头的开孔边缘应不小于５０ ｍｍ，且应不小于孔径。

ｆ） 焊接管及焊接管件组对时，应尽量避免十字焊缝。当无法避免十字焊缝或焊缝的错开距离小 于１００ｍｍ时，该部位焊缝应经射线检测或超声检测合格。

７ ．７ 角焊缝

７．７．１ 角焊缝（包括承插焊缝）可采用凹形和凸形，其焊缝尺寸应符合图７的规定。

７．７．２ 平焊法兰或承插焊法兰的角焊缝应符合图８的规定，其他承插焊接头的最小焊缝尺寸应符合 图９的规定。

犪） 凸形等边角焊缝            犫） 凹形等边角焊缝

犮） 凸形不等边角焊缝

犱） 凹形不等边角焊缝

注１：等边角焊缝的焊脚尺寸为焊缝最大内切等腰直角三角形的股长，焊缝厚度为０．７倍焊脚尺寸。

注２：不等边角焊缝的焊脚尺寸为内切于焊缝截面的最大直角三角形的股长。

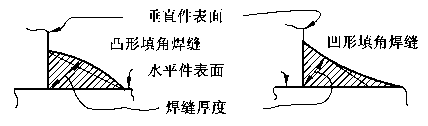

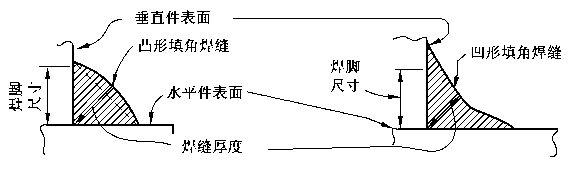

图７ 角焊缝的形式和尺寸

犪） 双面角焊

犫） 法兰面角接及背面角焊

犮） 承插焊法兰

注：犡ｍｉｎ取直管名义厚度的１．４倍或法兰颈部厚度两者中的较小者。

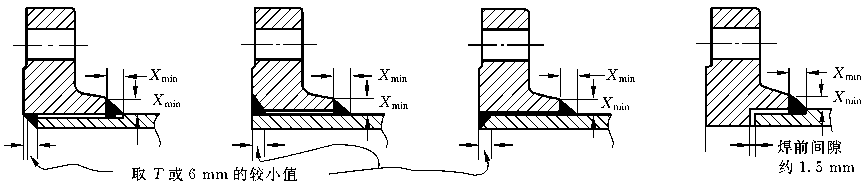

图８ 平焊法兰和承插焊法兰的角焊缝

１５

犌犅／犜２０８０１ ．４—２０２０

焊接前间隙

注１：狋为名义厚度。

注２：犆ｘ取１．０９狋或承插件端部厚度两者中的较小值。

图９ 除法兰外的其他承插焊接头的最小焊缝尺寸

７ ．８ 支管的焊接连接

７．８．１ 支管与主管的焊接连接应符合图１０所示的支管连接焊缝形式和焊缝尺寸的规定。

１６

犪） 安放式

插入式

犮） 安放式（带补强圈）

犱） 插入式（ 补强圈）

犲） 鞍形补强件

犳）

对接式

图１０ 支管连接的焊接接头形式

说明：

犌犅／犜２０８０１ ．４—２０２０

犵^）

弯头支管座纵断面

支管座与主管的连接

狋ｃ ———填角焊缝有效厚度，取０．７犜ｂ或６．４ ｍｍ中的小者；

犜ｂ ———支管名义厚度；

犜ｈ ———主管名义厚度；

犜ｒ ———补强圈或鞍形补强件的名义厚度；

狋ｍｉｎ ———犜ｂ或犜ｒ，取两者中的较小者；

犜ｍ ———支管座焊缝名义厚度，当设计文件或支管连接件制造厂的说明书无要求时，其厚度按照组对后的组合焊缝 坡口的最深厚度。

支管座与主管的连接的盖面填角焊缝，在纵断面处为等边角焊缝，但在其他断面处，随着支管／主管口径比，尤其在 横断面处，可能将转变为不等边角焊缝，但应保持与坡口焊缝及主管表面的平滑过渡。

图１０（续）

１７

犌犅／犜２０８０１．４—２０２０

７ ．８ ．２ 安放式焊接支管或插入式焊接支管的接头，包括整体补强的支管座，应全焊透，盖面的角焊缝厚 度应不小于填角焊缝有效厚度［见图１０ａ）和图１０ｂ）］。

７ ．８ ．３ 补强圈或鞍形补强件的焊接应符合以下规定：

ａ） 补强圈与支管应全焊透，盖面的角焊缝厚度应不小于填角焊缝有效厚度［见图１０ｃ）和图 １０ｄ）］。

ｂ） 鞍形补强件与支管连接的角焊缝厚度应不小于０．７狋ｍｉｎ［见图１０ｅ）］。

７．８．４ 补强圈或鞍形补强件外缘与主管连接的角焊缝厚度应大于或等于０．５犜ｒ［见图１０ｃ）、图１０ｄ）和 图１０ｅ）］。

７ ．８ ．５ 补强圈和鞍形补强件应与主管和支管贴合良好。应在补强圈或鞍形补强件的高位（不在主管轴 线处）开设一个焊缝焊接和检漏时使用的通气孔。补强圈或鞍形补强件可采用多块拼接组成，但拼接接 头应与母材等的强度相同，且每块拼板均应开设通气孔。

７ ．８ ．６ 应在支管与主管连接焊缝的检查和修补合格后，再进行补强圈或鞍形补强件的焊接。

７．８．７ 支管座与主管应全焊透，盖面的填角焊缝厚度应不小于填角焊缝有效厚度狋ｃ［见图１０ｇ）］。盖面 的填角焊缝应平滑过渡到主管。

７ ．９ 附件的焊接

７ ．９ ．１ 结构附件可采用全焊透、局部焊透和角焊缝的形式进行焊接。

７ ．９ ．２ 对于碳钢和低合金钢材料，当进行临时附件（如热电偶）焊接时，可采用电容储能焊接方法，但应 满足以下条件：

ａ） 不要求进行焊接工艺评定和焊接技能评定，但应编制焊接工艺规程，焊工应有成熟的技能 经验；

ｂ） 焊接线能量应不超过１２５ Ｗ· ｓ；

ｃ） 点焊接头可不进行预热和焊后热处理；

ｄ） 临时附件拆除后，应检查焊点区域是否存在缺陷。必要时应进行表面无损检测。

７ ．１０ 密封焊

密封焊缝应由评定合格的焊工施焊。密封焊缝应覆盖全部露出的螺纹。

７ ．１１ 焊缝返修

７ ．１１ ．１ 返修前应对缺陷产生的原因进行分析，提出相应的返修措施。应将缺陷消除干净，必要时可采 用无损检测方法确认。

７ ．１１ ．２ 返修需要补焊时，应采用经评定合格的焊接工艺，并由合格的焊工施焊。补焊部位的坡口形状 和尺寸应防止产生焊接缺陷并便于焊接操作。

７ ．１１ ．３ 同一部位（指焊补的填充金属重叠的部位）的返修次数超过两次时，应重新制定返修措施，经施 焊单位技术负责人批准后方可进行返修。

７ ．１１ ．４ 返修后应按原方法重新检验，并连同返修及检验记录（明确返修次数、部位、返修后的无损检测 结果）一并记入交工技术文件。

７ ．１１ ．５ 要求进行焊后热处理的管道，如在热处理后进行焊接修补，修补后应重新进行热处理。

８ 预热

８ ．１ ^一般规定

８ ．１ ．１ 本章规定的预热要求适用于管道所有类型的焊接，包括定位焊、补焊和螺纹接头的密封焊。

１８

犌犅／犜２０８０１ ．４—２０２０

８．１．２ 预热温度等要求应在焊接工艺规程或设计文件中规定，并经焊接工艺评定验证。

８．１．３ 当用热加工法切割、开坡口、清根、开槽或施焊临时焊缝时，也应考虑预热要求。

８．２ 预热温度

８．２．１ 预热温度应符合设计文件的要求。当设计文件无规定时，各种材料的最低预热温度应符合表６ 的规定。

表６ 预热温度

母材类别	较厚件的名义壁厚／ ｍｍ	附加限制条件	要求的最低预热温度／ ℃
碳钢、碳锰钢	≤２５	母材最小抗拉强度≤４９０ ＭＰａ	１０
	>２５	母材最小抗拉强度≤４９０ ＭＰａ	９５
	全部	母材最小抗拉强度＞４９０ ＭＰａ	９５
合金钢 Ｃｒ≤０．５％	≤１３	母材最小抗拉强度≤４５０ ＭＰａ	１０
	>１３	母材最小抗拉强度≤４５０ ＭＰａ	９５
	全部	母材最小抗拉强度＞４５０ ＭＰａ	９５
合金钢 ０．５％＜Ｃｒ≤２％	全部	无	１２０
合金钢 ２．２５％≤Ｃｒ≤１０％	全部	母材最小抗拉强度≤４１５ ＭＰａ	１５０
	全部	母材最小抗拉强度＞４１５ ＭＰａ	２００
	≤１３	Ｃｒ>６％	２００
马氏体不锈钢	全部	无	２００
低温镍钢(Ｎｉ≤２．５％)	全部	无	１２０
３．５Ｎｉ钢	全部	无	１５０
５Ｎｉ钢	全部	无	１０
８Ｎｉ、９Ｎｉ钢	全部	无	１０
２７Ｃｒ钢	全部	无	１５０
9Cr-lMo-V 钢	全部	无	２００
所有其他材料	全部	无	１０

８．２．２ 对于预热温度要求不同的材料焊接时，应选用表６中较高的预热温度。

８．２．３ 对于需要预热的多层(道)焊焊件，其道间温度应不低于预热温度，但应符合如下要求：

ａ) 碳钢和低合金钢的道间温度不宜高于３１５ ℃；

ｂ) 奥氏体不锈钢和镍及镍合金的道间温度不宜高于１５０ ℃；

ｃ) 钛及钛合金的道间温度不宜高于１５０ ℃；

ｄ) ２７Ｃｒ钢的道间温度应保持在１５０ ℃～２３０ ℃；

ｅ) 马氏体不锈钢的道间温度应不高于３１５ ℃；

１９

犌犅／犜２０８０１．４—２０２０

ｆ） 双相不锈钢的道间温度应不高于５０ ℃（≤３ ｍｍ），７０ ℃（≤６ｍｍ），１００ ℃（≤１０ ｍｍ），１２０ ℃ （＞１０ ｍｍ）^。

８ ．２ ．４ 定位焊缝的母材温度应不低于表６规定的最低预热温度，预热范围应为距离定位焊缝两端不小 于２５ ｍｍ^。

８ ．２ ．５ 对于返修补焊，其预热温度应比原焊缝适当提高。

８ ．３ 预热温度的测量

８ ．３ ．１ 应采用测温笔、热电偶或其他合适的方法测量预热温度并记录，以保证在焊前及焊接过程中达 到和保持焊接工艺规程中规定的温度。采用的测量仪表应经计量检定合格。热电偶焊接应符合７．９．２ 的规定。

８．３．２ 预热区域应以焊缝中心为基准，每侧距离应不小于焊件厚度的３倍，且不小于１００ ｍｍ。

８ ．４ 中断焊接

８ ．４ ．１ 焊接中断时，应控制冷却速度或采取其他措施防止其对管道产生有害影响。

８ ．４ ．２ 恢复焊接前，应对中断焊缝进行清理、检查确认，并按焊接工艺规程的规定重新进行预热。

8.4.3铬钼合金钢、9Cr-lMo-V钢以及马氏体不锈钢施焊全过程，应始终保持焊缝区域不低于表6规 定的预热温度。焊接中断时，如不能维持预热温度，应采取下列工艺措施：

ａ） 焊缝已焊厚度应不小于２０％或１０ ｍｍ（取小者），且焊道冷却前应打磨光滑，无尖锐缺口。焊 件应良好支承，缓慢移动，防止承载、碰撞。

ｂ） Ｃｒ≤２％铬钼合金钢，焊缝应保温缓冷。

C） 2% ≤Cr≤lO%铬钼合金钢、9Cr-lMo-V钢以及马氏体不锈钢应按9.3.Ii）的规定立即进行后 热处理并保温缓冷，否则应进行中间热处理并控制冷却速度，或采用最大扩散氢含量为 ４ ｍＬ／１００ｇ的低氢焊接材料，防止氢致焊接裂纹。

ｄ） 焊缝冷却后和恢复焊接前，应目视检查确认无焊接裂纹。

ｅ） 恢复焊接前，应重新进行预热。

９ 热处理

９ ．１ 一般规定

９ ．１ ．１ 本章规定了压力管道焊接、弯曲和成型后热处理的基本要求。

９ ．１ ．２ 本部分给出的热处理要求是基于材料本身的性能、冷热加工以及焊接性能而提出的，并未考虑 介质和工况条件的适应性。设计者可以根据具体的工况条件，如提高材料及其焊接接头的抗应力腐蚀 破裂、抗应力松弛裂纹以及抗脆断能力、抗高温氢腐蚀能力或者高温长期强度，提出更高的或附加热处 理要求。

９．１ ．３ 本部分并不限制采用较低的甚至免除热处理要求，但应符合９．７的要求。

９ ．２ 弯曲和成型后的热处理

９ ．２ ．１ 所有厚度的铬钼合金钢、马氏体不锈钢材料在热弯和热成型后，应按表７的规定进行热处理。

９．２．２ 管道制作采用冷弯和冷成型时，符合下列情况之一者应按表７的规定进行热处理：

ａ） 对碳钢、碳锰钢、铬钼合金钢、马氏体不锈钢材料，冷弯和冷成型后，成型应变率（在最大变形方

２０

犌犅／犜２０８０１ ．４—２０２０

向）超过该材料标准所规定的最小延伸率的５０％时，应进行热处理。但如能证明所选用的管 子和弯曲或成型的方法能保证在冷弯和冷成型后，应变最大的材料仍保持有至少为１０％的延 伸率，则可不进行热处理。

ｂ） 任何要求进行低于０ ℃低温冲击试验的材料，弯曲或成型后其成型应变率超过５％。

ｃ） 设计文件规定时。

表７ 焊后热处理和弯曲、成型后的热处理基本要求

母材类别	名义厚 度／ ｍｍ	母材最小规定 抗拉强度／ ＭＰａ	金属热处理 温度／ ℃	保温时间		布氏硬 度ｂ≤
				≤５０ ｍｍ	>５０ ｍｍ
碳钢、碳锰钢	≤２０	全部	不要求	１ｈ／２５ ｍｍ， 最少６０ ｍｉｎ	２ｈ＋（１５ ｍｉｎ／ 增加２５ ｍｍ）	２００ｂ
	>２０		５９５～６５０
合金钢 Ｃｒ≤０．５％	≤２０	≤４９０	不要求			２２５
	>２０	全部	５９５～６５０
	全部	>４９０
合金钢 ０．５％<Ｃｒ≤２％	≤１３	≤４９０	不要求	１ｈ／２５ ｍｍ， 最少２ｈ		２２５
	>１３	全部	６５０～７０５
	全部	>４９０
合金钢 ２％≤Ｃｒ≤３％ 和Ｃ≤０．１５％	≤１３	全部	不要求			２４１
	>１３	全部	６７５～７６０
合金钢 ３％<Ｃｒ≤１０％ 或Ｃ >０．１５％	全部	全部	６７５～７６０			２４１
9Cr-lMo-V 钢	全部	全部	７０５ ～７７５ｄ		≤１２５ ｍｍ， １ｈ／２５ ｍｍ； >１２５ ｍｍ， ５ｈ＋（１５ ｍｉｎ／ 增加２５ ｍｍ）	２５０
马氏体不锈钢	全部	全部	７６０～８００		２ｈ＋（１５ ｍｉｎ／ 增加２５ ｍｍ）	２４１
铁素体不锈钢	全部	全部	不要求	—		—
奥氏体不锈钢和镍基合金ｅ	全部	全部	不要求			１８７ｂ
低温镍钢（Ｎｉ≤４％）ｆ	≤２０	全部	不要求	—		—
	>２０		５９５ ～６５０	０．５ｈ／２５ ｍｍ， 最少６０ ｍｉｎ
５Ｎｉ钢ｃ	>５１	全部	５５０～５８５	１ｈ／２５ ｍｍ， 最少６０ ｍｉｎ		—
８Ｎｉ、９Ｎｉ钢ｃ	≤５１	全部	不要求			—
	>５１		５５０ ～５８５

２１

犌犅／犜２０８０１．４—２０２０

表７（续）

母材类别	名义厚 度／ ｍｍ	母材最小规定 抗拉强度／ ＭＰａ	金属热处理 温度／ ℃	保温时间		布氏硬 度ｂ≤
				≤５０ ｍｍ	>５０ ｍｍ
双相不锈钢ａ	全部	全部	不要求	０．５ｈ／２５ ｍｍ， 最少３０ ｍｉｎ	２ｈ＋（１５ ｍｉｎ／ 每增加２５ ｍｍ）	—
ａ 双相不锈钢是否应进行焊后热处理不做具体规定，如需热处理，应为固溶快冷。 ｂ 硬度要求应符合９．６的规定。碳钢、碳锰钢、奥氏体不锈钢和镍基合金的硬度检查仅适用于特定工况，设计有 规定时，可按本表取值。 ｃ 对于５Ｎｉ、８Ｎｉ、９Ｎｉ钢材料，热处理保温后应以大于１７０ ℃／ｈ的冷却速度冷至３００ ℃。 ｄ 除设计有规定外，填充金属Ｎｉ＋Ｍｎ应不大于１．２０％，最高热处理温度应≤８００ ℃。如果热处理温度高于 ８００ ℃，或者热处理温度虽不高于８００ ℃，但高于填充金属的犃１（转变温度下限或临界温度下限），则应去除焊 缝金属及热影响区重焊及重新进行焊后热处理。壁厚≤13 mm的9（、「1m。-V钢最低热处理温度可为675 ℃。 采用Ｃｒ≤３．０％或镍基、奥氏体不锈钢焊接材料进行异种钢焊接时，最低热处理温度可为７２０ ℃。 ｅ 奥氏体不锈钢和镍基合金是否应进行焊后热处理不做具体规定。为防止应力松弛裂纹，壁厚大于１３ ｍｍ且使 用温度高于５４０ ℃的含Ｎｂ、Ｔｉ、Ａｌ奥氏体不锈钢和镍基合金，可根据具体情况，选择固溶、稳定化或不完全退 火等焊后热处理工艺。 ｆ 按９．３．１ｄ），焊后热处理的温度下限可不低于５５０ ℃。

９．２．３ 高温及超低温使用的奥氏体不锈钢或镍基合金材料，在冷、热弯曲或成型后，应按表８的规定进 行热处理。

表８ 高温及超低温使用的材料弯曲、成型后的热处理要求

材料类别及使用条件	成型应变率／％ａ	热处理与否
设计温度高于５４０ ℃，但低于６７５ ℃的奥氏体不锈钢及 镍合金（６００、６１７、８００、８００Ｈ、８００ＨＴ）	>１５	固溶处理
设计温度高于或等于６７５ ℃的奥氏体不锈钢（Ｈ级）及 镍合金（６００、６１７、８００、８００Ｈ、８００ＨＴ）	>１０	固溶处理ｂ
设计温度低于或等于－１００ ℃的奥氏体不锈钢	>１０	固溶处理ｂ
ａ 采用管子扩口、缩口、引伸、墩粗时，成型应变率为本表规定值的一半。 ｂ 固溶处理的保温时间为２０ ｍｉｎ／２５ ｍｍ或１０ ｍｉｎ，且取其中的较大者。

９ ．２ ．４ 成型应变率的计算应符合下列规定：

ａ） 管子弯曲，按式（３）、式（４）计算，取应变率（％）中的较大者：

应变率

５０犇 犚

（３）

应变率＝（^{１ ２}）× １００      …………………………（４）

犜１

ｂ） 以板成型的圆筒、锥体或管子的应变率（％）按式（５）计算：

２２

犌犅／犜２０８０１ ．４—２０２０

应变率＝^犜× ５０ 犚ｆ

（５）

ｃ） 以板成型的凸型封头、折边等双向变形的元件的应变率（％）按式（６）计算：

75T

应变率＝ 犚ｆ

（６）

ｄ） 管子扩口、缩口或引伸、镦粗，其应变率（％）取下列绝对值中的最大者：

１） 环向应变

应变率＝（ _犇 ^ｅ）× １００         ……………………（７）

２） 轴向应变

应变率＝（^犔－_犔^犔ｅ）× １００      …………………………（８）

３） 径向应变

应变率＝（^{犜１ －犜２}）× １００     …………………………（９）

犜１

式中：

犇 ———管子外径，单位为毫米（ｍｍ）；

犚 ———管子中心线弯曲半径，单位为毫米（ｍｍ）；

犜 ———板材名义厚度，单位为毫米（ｍｍ）；

犜１ ———管子初始平均厚度，单位为毫米（ｍｍ）；

犜２ ———成型后管子最小厚度，单位为毫米（ｍｍ）；

犇ｅ ———成型后圆筒或管子的外径，单位为毫米（ｍｍ）；

犚ｆ ———成型后最小曲率半径（厚度中心处），单位为毫米（ｍｍ）；

犔 ———管子变形区初始长度，单位为毫米（ｍｍ）；

犔ｅ ———成型后管子变形区的长度，单位为毫米（ｍｍ）。

９．２．５ 对于有应力腐蚀倾向或对消除应力有较高要求的管道，在弯曲或成型加工后，应按设计文件的 规定进行热处理。

９．３ 焊后热处理

９．３．１ 焊后热处理的基本要求

焊后热处理应符合下列基本要求：

ａ） 应按设计文件的规定进行焊后热处理，当设计文件无规定时，焊后热处理应符合表７的规定；

ｂ） 表７所列焊后热处理的温度范围较宽，业主或设计者可根据具体工况，规定指定的焊后热处理 温度，但不能超出表７、表９及９．３．１规定的限值；

ｃ） 除下列ｄ）的规定外，碳钢、碳锰钢、低温镍钢（Ｎｉ≤４％）可按表９所示降低焊后热处理温度，但 应相应延长保温时间；

ｄ） 为改善焊接接头强度和低温韧性，并经业主或设计者同意以及相应焊接工艺评定证实，最小抗 拉强度大于或等于５３５ ＭＰａ的碳锰钢、低温碳钢以及低温镍钢（Ｎｉ≤４％）的焊后热处理的温 度下限可不低于５５０ ℃，而无需延长保温时间；

ｅ） 正火加回火或调质钢的焊后热处理温度应比材料的回火温度降低至少１０ ℃；

ｆ） 表７所列铬钼合金钢可采用比材料回火温度或表列温度更高的焊后热处理温度，但应考虑由 此而引起的高温强度下降；

ｇ） 铁素体钢之间的异种钢焊接接头的焊后热处理，应按表７两者之中的较高热处理温度进行，但

２３

犌犅／犜２０８０１．４—２０２０

不应超过另一侧钢材的临界点Ａｃ１；

ｈ） 焊后热处理工艺应在焊接工艺规程中规定，并经焊接工艺评定验证，任何焊后热处理的温度控 制都应满足焊接工艺评定的要求；

ｉ） 当管道焊缝焊后不立即进行热处理时，应控制焊接冷却速度，或采用其他措施防止对管道的有 害影响。对2% <Cr≤10%的铬钼合金钢、9Cr-lMo-V钢以及马氏体不锈钢管道，焊后应及时 进行热处理。当不能及时进行焊后热处理时，应在焊后立即均匀加热至２００ ℃～３５０ ℃的后 热处理，并保温缓冷。保温时间应根据后热温度和焊缝金属的厚度确定，一般不少于３０ ｍｉｎ。 后热保温范围应与焊后热处理要求相同。

表９ 碳钢、碳锰钢、低温镍钢（犖犻≤４％）焊后热处理降温延时要求

降低焊后热处理温度／ ℃	保温时间
	≤２５ ｍｍ	>２５ ｍｍ
３０	２ｈ	增加１５ ｍｉｎ／增加２５ ｍｍ
５５	４ｈ
注：９．３．１．ｄ）的规定除外。

９ ．３ ．２ 焊后热处理厚度

按表７及表９进行焊后热处理时，热处理厚度应为焊缝厚度与焊接接头处焊件厚度（当受压元件与 非受压元件焊接时则为受压元件的厚度）中的较小者。焊缝厚度应为下列厚度：

ａ） 坡口对接焊缝———焊缝厚度。

ｂ） 填角焊缝———腰高（见图７）。

ｃ） 部分焊透焊缝———焊缝坡口深度。

ｄ） 焊补焊缝———补焊处开槽深度。

ｅ） 支管连接时，热处理厚度应是主管或支管的焊缝厚度，而不考虑支管连接件（包括整体补强或 非整体补强件）的厚度。支管连接的焊缝厚度计算应符合表１０的规定。

表１０ 支管连接结构的焊缝厚度

支管连接结构形式	焊缝厚度
焊接支管（安放式），见图１０ａ）	犜ｂ＋狋ｃ
焊接支管（插入式），见图１０ｂ）	犜ｈ＋狋ｃ
补强圈补强的焊接支管（安放式），见图１０ｃ）	犜ｂ＋狋ｃ或犜ｒ＋狋ｃ，取较大者
补强圈补强的焊接支管（插入式），见图１０ｄ）	犜ｈ＋犜珚ｒ＋狋ｃ
鞍形补强件补强的焊接支管，见图１０ｅ）	犜ｂ＋狋ｃ
支管座，见图１０ｇ）	犜ｍ ＋狋ｃ

ｆ） 对用于平焊法兰、承插焊法兰、公称直径小于或等于５０ ｍｍ的管子连接角焊缝和螺纹接头的 密封焊缝以及管道支吊架与管道的连接焊缝，下述情况可不要求焊后热处理：

１） 碳钢材料，当焊缝厚度小于或等于１６ｍｍ时，任意厚度的母材都不需要进行焊后热处理；

２４

犌犅／犜２０８０１ ．４—２０２０

２） 铬钼合金钢材料（Ｃｒ≤１０％），当焊缝厚度小于或等于１３ｍｍ时，如果预热温度不低于表６ 的规定值，且母材规定的最小抗拉强度小于４９０ ＭＰａ，则任意厚度的母材都不需要进行焊 后热处理；

３） 对于铁素体钢材料，当焊缝采用奥氏体或镍基填充金属时，不需要进行焊后热处理。但应 保证操作条件（如高温下不同线膨胀系数或腐蚀等）对焊缝不产生有害影响。

９．４ 加热和冷却

９．４．１ 热处理时，应保证温度的均匀性和对温度的控制，可采用炉内加热、局部火焰加热、电阻或电感 应等加热方法，也可采用炉冷、空冷、局部加热、隔热或其他合适的方法来控制冷却速度。

９．４．２ 除设计文件或其他标准另有规定外，热处理的加热和冷却速度应符合以下规定：

ａ） 当温度升至４００ ℃以上时，加热速度应不大于２０５（２５／犜）℃／ｈ，且应不大于２０５ ℃／ｈ；

ｂ） 保温后的冷却速度应不大于２６０（２５／犜）℃／ｈ，且应不大于２６０ ℃／ｈ，４００ ℃以下可自然冷却。 注：犜为热处理部位的最大厚度。

９．５ 热处理温度的测量

９．５．１ 热处理温度应采用热电偶或其他合适的方法进行测量，热电偶焊接应符合７．９．２的规定。

９．５．２ 宜采用自动测温记录仪在整个热处理过程中连续测量并记录热处理温度。测温记录仪在使用 前应经校验合格。

９．６ 硬度检查

９．６．１ 要求焊后热处理的焊接接头、弯曲和成型加工的管道元件，热处理后应测量硬度值。焊接接头 的硬度测定区域应包括焊缝和热影响区，热影响区的测定区域应紧邻熔合线。

９．６．２ 炉内热处理的每一热处理炉次应至少抽查１０％进行硬度值测定，局部热处理者应１００％进行硬 度值测定。

９．６．３ 除设计另有规定外，焊接接头以及弯曲和成型加工的管道元件在热处理后的硬度值应符合下列 规定：

ａ） 硬度值应符合表７的规定；

ｂ） 表７中未注明硬度值要求的材料，焊缝和热影响区的硬度值不应大于母材硬度值的１２５％；

ｃ） 异种金属材料焊接时，两侧母材和焊接接头均应符合表７规定的各自硬度值。

９．７ 替代热处理

经设计者同意，正火、正火加回火或退火可代替焊接、弯曲或成型后的消除应力热处理，但焊接接头 和母材的力学性能应符合相应标准的规定。

９．８ 热处理基本要求的变更

９．８．１ 设计者可根据具体工况条件，变更或调整消除应力热处理的基本要求，包括规定更为严格的要 求（如对厚度较薄材料的热处理和硬度限制），也可放宽或取消热处理和硬度试验要求。但应在设计文 件中指明。

９．８．２ 当放宽消除应力热处理和硬度试验要求时，应具备可供类比的成功使用经验，并考虑工作温度 及其影响、热循环频率及其强度、柔性分析的应力水平、脆性破坏及其他有关因素。此外，还应进行包括 焊接工艺评定在内的有关试验。
