ΓCS 13.100

E 09

备案号：58723—2017

中华人民共和国石油天然气行业标准

本安型人体静电消除器安全规范

Safety rules of intrinsic safety human body electrostatic eliminator

国家能源局发布

前言...........................................................................................................................U

1范围.....................................................................................................................1

2技术要求...............................................................................................................1

2.1触摸体............................................................................................................1

2.2支撑体............................................................................................................1

2.3接地电阻值......................................................................................................1

3产品测试...............................................................................................................1

3.1 一般要求.........................................................................................................1

3.2外观检查.........................................................................................................1

3.3静电释放性能测试.............................................................................................2

4安装.....................................................................................................................3

4.1安装位置.........................................................................................................3

4.2接地线............................................................................................................3

4.3接地电阻测试...................................................................................................3

5使用与维护............................................................................................................3

5.1使用...............................................................................................................3

5.2检查...............................................................................................................3

5.3测试...............................................................................................................4

5.4整改...............................................................................................................4

6报废.....................................................................................................................4

附录A （资料性附录）本安型人体静电消除器安装位置 ...................................................... 5

附录B （资料性附录）测试数据表 ................................................................................. 6

本标准按照GB/T 1.1-2009《标准化工作导则第1部分：标准的结构和编写》给出的规则起草。

本标准由石油工业安全专业标准化技术委员会(CPSC/TC20)提出并归口。

本标准起草单位：中国石油集团安全环保技术研究院、中国石油吉林油田分公司、锦西石化分公司、呼和浩特石化分公司、大连销售分公司。

本标准主要起草人:娄仁杰、戴丽平、陈思学、查伟、王红英、李云峰、张诗博、娄春刚、王志成、肖伟、刘月光、付强。

本安型人体静电消除器安全规范

1范围

本标准规定了本安型人体静电消除器的技术要求、产品测试、安装、使用与维护及报废等要求。

本标准适用于石油天然气工业易燃易爆油气场所。

2技术要求

2.1触摸体

2.1.1材料

应采用半导体材料制成，表面积不小于IOOCm2。

2.1.2外观

外观应符合以下要求：

a）外表应光滑。

b）外表无破损、老化、变质现象。

c）外表无污物和颜色异变现象。

2.1.3静电释放性能要求

表面与金属支撑体间电阻值应为1 X IO⁷Ω ~ 1 X IO⁹Ω,电荷转移量不得大于0.1 μ C_o

2.2支撑体

支撑体应符合以下要求：

a）采用不锈钢材质制作。

b）设置接地端子。

2.3接地电阻值

安装后，接地端子对地电阻值应小于IOOQ。

3产品测试

3.1 一般要求

本安型人体静电消除器应逐台进行静电释放性能测试。

3.2外观检查

外观检查应符合2.1.2的要求。

学兔兔www. bzfxw. com

3.3静电释放性能测试

3.3.1触摸体表面与金属支撑体间电阻值测试

33.1.1测试条件

测试应在环境温度为（23±3）C、相对湿度为（50± 10）%RH的条件下进行。

33.1.2测试仪器

测试采用电压范围为IOOV〜500V,量程大于1 X 10¹⁰Ω的数字高阻计。

3.3.1.3 测试

测试要求如下：

a）按3∙3∙L1的要求放置24h。

b）将触摸体测试极板放至触摸体上部，数字高阻计一根测试线接在支撑体的接地端子上，另一根接在触摸体测试极板上，开通电源，30s后读取高阻计上的电阻值（如图1所示）:重复测量5次，取平均值为测量结果（见表B.1）。

图1触摸体表面与金属支撑体间电阻值测试示意图

3.3.2电荷转移量测试

3.3.2.1测试条件

测试应在环境温度为（23±3）。C、相对湿度为（50土 10）%RH的条件下进行。

3.3.2.2测试仪器

测试采用量程范围为IOOV〜20000V的静电放电发生器；取样速率为2GS∕s的示波器。

3.3.2.3测试

测试按以下要求进行：

a）按3.321的要求放置24h。

b）按图2连接好测试回路。

c）将静电放电发生器升压至IokV。

学兔兔 www. bzfxw. com

SY/T 7354—2017

d）将静电放电发生器高压电极与触摸体接触放电，读取示波器上的放电脉冲。电荷转移量按公式（1）进行计算：

Q=% ............................................. （D

式中：

Q——电荷转移量，μC _;

C——电容，pF；

V_m--放电脉冲电压，V_o

e）按本条b）, c）, d）步骤进行5次测量，取平均值为测量结果（见表B.2）。

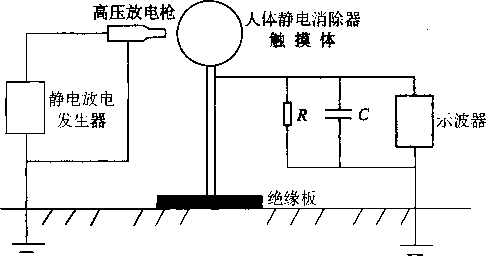

图2电荷转移量测试示意图

4安装

4.1安装位置

油气集输、处理或净化、炼化、储存、输送.装卸、加油加气等场所应安装本安型人体静电消除器（参见附录A）。

4.2接地线

从支撑体接地端子至接地主干线或接地导体（如罐体、金属框架等接地导体）之间的接地线宜采用不小于16mm2软铜线，两端焊接"铜鼻子"，采用不小于MlO的不锈钢螺栓加不锈钢防松垫片连接。

4.3接地电阻测试

接地电阻测试值不应大于IOoQ。

5使用与维护

5.1使用

人体静电释放时，裸手触摸时间不应少于Is_o

5.2检查

按以下内容要求进行定期检查：

学兔兔www. bzfxw. com

SY/T 7354—2017

a）接地牢靠。

b）触摸体与支撑体的结合紧固。

c）触摸体表面无破损、颜色变异或老化。

5.3测试

每半年进行一次支撑体接地电阻、触摸体面电阻、电荷转移量、现场接地电阻测试（参见附录B）。

5.4整改

对检查发现的问题及时整改。

6报废

出现下列情况之一时，应报废：

a）触摸体表面电阻值不符合2.1.3的要求。

b）触摸体表面破损、老化。

学兔兔www. bzfxw. com

附录A

（资料性附录）

本安型人体静电消除器安装位置

本安型人体静电消除器应用于爆炸危险场所人体静电消除，安装位置见表A.1,但不限于表A.1 中的位置。

表A.1本安型人体静电消除器安装位置

序号	爆炸危险场所名称	安装位置
1	可燃液体储罐（包括各种油罐、含油污水罐等）_________	上罐扶梯口处，油罐上部距量油口 l∙5m处
2	可燃气体储罐（球罐、卧罐等）	上罐扶梯口____________________________
3	可燃液体、可燃气体生产装置区	装置入口处，距装置区可燃气体可燃液体采样口 l∙5m处
4	可燃液体可燃气体泵房、阀室	泵房、阀室门口处________________________
5	天然气压缩机厂房	厂房门口处____________________________
6	有可燃气体、可燃液体工艺管、阀、容器、设备设施等厂房	厂房门口处
7	污油池	污油池入口处__________________________
8	加油加气站	距卸油口 L5m处，自助加油机外壳处
9	可燃液体装卸站台	站台上梯口处、站台悬梯口处____________________
10	可燃气体装卸站台	每个装卸鹤位处_________________________

学兔兔www. bzfxw. com

附录B （资料性附录）测试数据表

测试数据表见表B.1至表B.3。

表B.1触摸体表面与金属支撑体间电阻值测试数据表

测试次数	1	2	3	4	5
测试数据，Q
平均值，Q
测试结果判定
测试时间		测试地点	I测试人

表B.2电荷转移量测试数据表

测试次数	1	2	3	4	5
唳，V
Q, uC
0平均值，μC
测试结果判定
测试时间		测试地点	测试人

表B.3现场接地电阻测试数据表

测试次数	1	2	3
接地电阻值，Q
平均值，Q
测试结果判定
测试时间测试地点测试人
