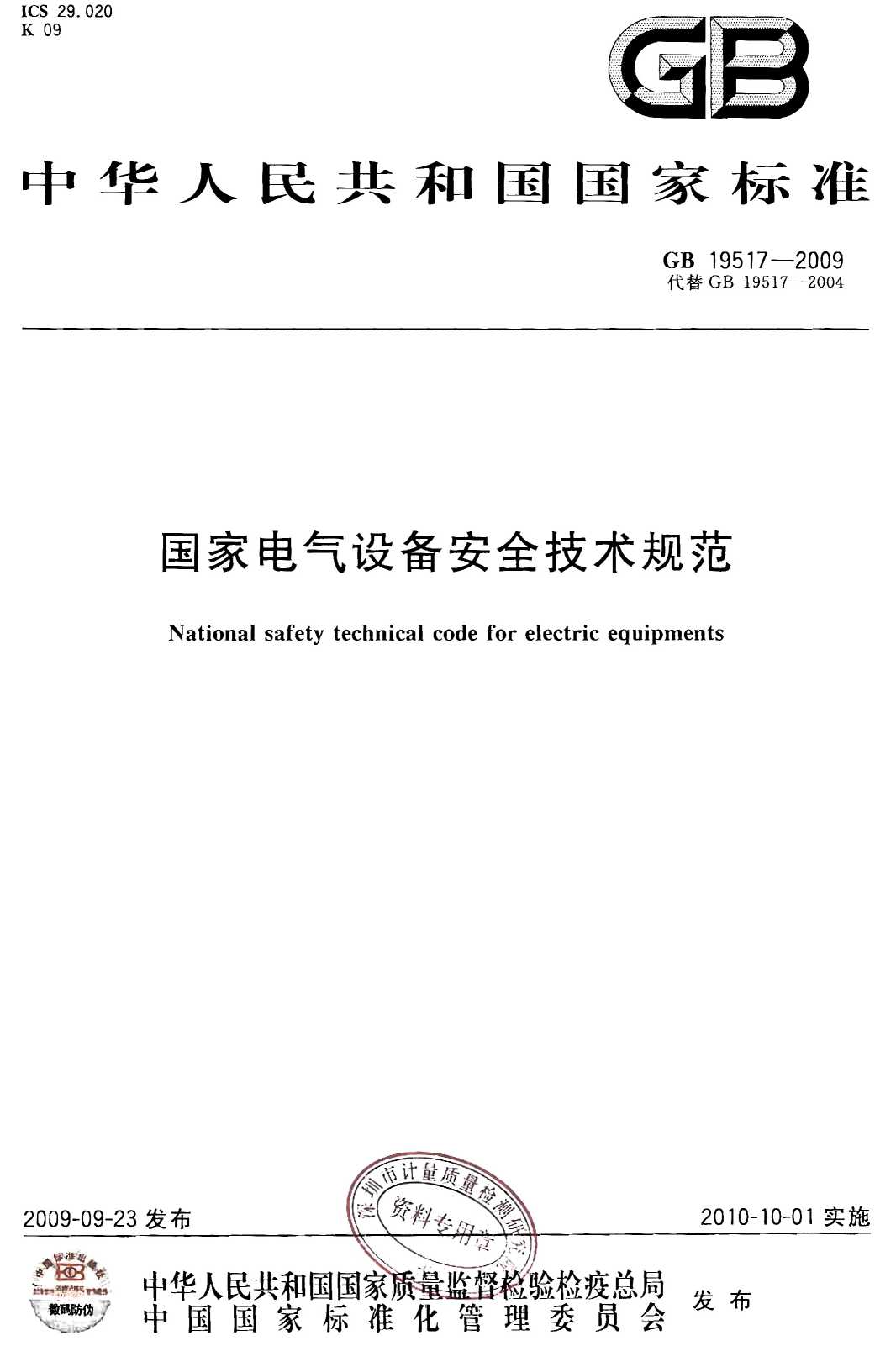

ICS 29. 020
K 09
中华人民共和国国家标准
GB 19517—2009 代替 GB 19517—2004
国家电气设备安全技术规范
National safety technical code for electric equipments
2009-09-23 发布
2010-10-01 实施
华人民共和国国家质量睢留＜验检疫总局
GB 19517—2009
目 次
前言........................................................................................................................I
引言........................................................................................................................口
1 总则.....................................................................................................................1
2安全技术要求 .........................................................................................................1
2.2电击危险防护 ......................................................................................................2
2.3 机械危险防护 ......................................................................................................2
2.4 电气联接和机械联接 .............................................................................................2
2.5运行危险防护 ......................................................................................................3
2.6电源控制及其危险防护..........................................................................................3
2. 7 标志..................................................................................................................3
3 检验.....................................................................................................................3
3.1检验项目............................................................................................................3
3.2 检验规则 ............................................................................................................3
3.3检验报告 ............................................................................................................4
4 实施与监督............................................................................................................4
附录A （规范性附录）符合性标准 .................................................................................5
附录B （规范性附录）术语和定义 .................................................................................17
参考文献..................................................................................................................19
GB 19517—2009
刖 S
本标准的全部技术内容为强制性。
本标准代替GB 19517—2004《国家电气设备安全技术规范》。
本标准与GB 19517—2004相比，主要差异如下：
—在总则1.1适用范围中，取消了电气设备交流电压的下限值50 V和直流电压的下限值75 V, 使本标准也适用于特低电压范围的电气产品；
一总则1. 1适用范围中"……交流额定电压1 500 V以下，”改为"……交流额定电压1 200 V 以下，"；
一取消了 3. 3. 2 "检验报告的有效期为12月”:
--附录A中，在原有15个专业符合性标准中，新增了相关国家标准目录；增加了小型熔断器、工 业电热设备、电工电子环境（着火危险试验）、低压电涌保护器等4专业相关的国家标准目录； 对原包括的我国专业的标准,做了相应的补充；附录A中的符合性标准由原来的164个，增加 到331个;
—附录B按照GB/T 1.1的要求进行编写，增加了术语词条对应的英文。
列入附录A中的标准是满足电气设备必备安全要素的、不注日期的各专业产品的符合性标准，为 规范性附录；附录B为规范性附录二
本标准由中国电器Zl标准分享网 www.bzfxw.com 免费 本标准由全国电气安全标准化技术委员会（SAC/TC 25）归口。
本标准负责起草单位:机械工业北京电工技术经济研究所、上海电动工具研究所。
本标准参加起草单位：上海电器科学研究所（集团）有限公司、上海电缆研究所、中国电器科学研究 院、桂林电器科学研究所、广东省产品质量监督检验中心、西安电力电子研究所、许昌继电器研究所、南 阳防爆电气研究所、正泰电气股份有限公司、北京ABB低压电器有限公司、青岛艾诺仪器公司、施耐德 电气（中国）投资有限公司。
本标准主要起草人：李锋、方晓燕、李邦协、陈昆、刘江、季慧玉、曾雁鸿、杨启明、刘世昌、王学林、 罗怀平、包革、项雅丽、刘文、蔚红旗、赖静、张刚。
本标准参加起草人:李春法、王中丹、何才夫、杨之峰。
本标准所代替标准的历次版本发布情况为：
GB 19517—2004o
GB 19517—2009
引 言
本标准的制定是为了期望在人、环境和产品之间的安全总水平得到最佳平衡,使电气设备设计、制 造、销售和使用时最大程度减少对生命、健康和财产损害的风险，并达到可接受的水平。
各类电气产品的专业安全标准必须符合本标准,并应将技术规范中的必备安全要素，结合各类电气 产品的特性补充相应数据、规定和专用要求。
本标准规范了电气设备共性安全要求，具体产品安全要求由产品标准规定，两者配合使用。
本标准由必备安全要素为技术主体的正文和列有各类符合性标准的规范性附录A构成,其正文与 规范性附录A的关系是要求与符合、被认可的关系。
导电材料、绝缘材料、软电缆、软线等电工材料是安全必备要素的重要组成部分,对符合上述规定的 电工材料标准也列入规范性附录Ao
本标准仅提出安全必备要素中的数据、限值或允许值、技术要求及防范措施等共性的原则要求，而 具体详尽的要求和措施在列入规范性附录A中的符合性标准中补充、完善。
必备安全要素中的试验方法、检验规则、方法由列入规范性附录A中的符合性标准规定。
根据实际需求，只要科学、适当、合理,规范性附录A中列入的符合性标准可以增减，符合性标准在 不降低产品安全的总体水平条件下，不一定全部满足本标准所有必备安全要素，可以增补、修改。
标准分享网 www.bzfxw.com 免费下载
GB 19517—2009
国家电气设备安全技术规范
1总则
1. 1本标准适用于交流额定电压1 200 V以下、直流额定电压1 500 V以下的各类电气设备。这些电 气设备包括：
由非专业人员按设计用途使用、接触或直接由使用者手持操作的电气设备；
--按其结构类型或功能应用于电气作业场或封闭的电气作业场，主要或完全由专业或受过初级 训练人员操作的电气设备。
1-2在中华人民共和国境内设计、制造、销售和使用的电气设备必须符合本标准。出口产品可依据合 同的约定执行。
1-3本标准规定了电气设备在设计、制造、销售和使用时的共性安全技术要求。用作：
各类电气产品安全技术内容的结构基础；
一一对无专业安全标准的电气产品，初步评价其安全水平；
— 电气设备设计、制造、销售和使用的技术基础。
1.4若其他法律、法规对电气设备还规定了其他方面的安全要求，则电气设备也应当符合相应要求。
本标准规定的电气设备安全技术要求应在电气设备的专业标准中具体化，并通过相应的论证、验 证，补充技术数据加以规定。
1.5本标准不适用于：
本规范规定的电气设备的材料和辅助材料除外；
不能独立使用的半成品或初级产品；
-一-用于医疗目的的电气设备；
——-爆炸环境中使用的电气设备；
..电梯；
电栅栏激发器；
船舶、飞行器和铁路等特殊电气设备。
1.6本标准指的“危险”不包括由于不恰当的安装和维修电气设备所产生的危险以及未按设计用途使 用电气设备所产生的危险。
2安全技术要求
2. 1 一般要求
2. 1. 1电气设备必须按本标准制造，在规定使用期限内保证安全，不应发生危险。电气设备采用的安 全技术按直接安全技术、间接安全技术、提示性安全技术的顺序实现。
2. 1.2电气设备的设计制造应保证产品有最大可能的安全性,按电击防护的方法，可设计制造成：
——0类电气设备；
-I类电气设备；
--II类电气设备；
II类电气设备。
2. 1.3电气设备在使用时可采用专门的、与电气设备的特性和功能无关的安全技术措施。如果对使用 者或第三者都能达到结果一样和必要的安全,则允许个别措施与本标准的规定有所不同。
2. 1.4电气设备在按设计用途使用时遇到特殊环境或运行条件，则在特殊条件下也必须符合本标准。
GB 19517—2009
2. 1.5电气设备必须承受预见会出现的诸如静态或动态负载、液体或气体作用、热或特殊气候等引起 危险的物理和化学作用，不造成危险。
2. 1.6电气设备上必须防止危险的静电积聚，或采取专门安全技术手段使其无危害或释放。
2. 1.7电气设备使用的燃料和工作介质不能有有害影响，设计时必须使其内部或周围聚集的外溢燃料 量不能达到危险的程度。
2. 1.8制造电气设备时，只允许使用能够承受在按设计用途使用时所出现的如老化、腐蚀、气体、辐射
等物理或化学影响的材料。
2. 1.9电气设备的设计应符合人类工效里匿续
2. 2电击危险防护 ."I
动强度和便于使用，使之能预防危险。
可以采用绝缘保护技术,直接i賢触保护整期缝奥纱护技术等封电气设备按设计用途使用时由 于电能直接作用而造成的危險靠供足蜂的腺市。 `ɔ^ʌʌ \
2.2. 1为保证正常运行和位f比由于电流的直接作用造成的危险，电气设备X麥有足够的绝缘电阻、介 质强度、耐热能力、防潮混：、或毋秽、阻燃性、抗漏电起痕性等电气绝缘性能。\
2.2.2在基本绝缘损麻#:*可能产生故障接触电压的危险，附加绝缘或加强绝緣应单独考核。
2.2.3为防止意外货 等直接接触保护技求
由安全特低电他
學部分,可以采用电气设留结构与外壳,或将其冊在*闭的电气作业场中 ’,次等用作防止直接接触保护;的部件只允许用工具疑或电。
目的电气设备，并且在接接触时嗝一个频率，作用时间和相量大小限制在一
个无危险程度的电流流过,则可不果用上述的直接接触保护措施。
必频保证基本绝缘发生故障或出现电弧时,故障接触电压不产•危 砌地保护，或双重绝缘结构,或安基機售电压供电的防护措，。 y和安全特低电压供电的防护措施中不允余有保护接地装置■
2. 2.4电气设备2 电气设备必须 双重绝缘结相 所有由于工& 隙和爬电距离。
2.2.5应采取适1 电能和非电能的间
、故障电流、
泄漏电流或类似作用ffl障寥生危窜的部位,必须留
旧措施，防止电气设备自号或旁邻设备产生的高温、电弧、
自足够的电气间
⅛、纣体、噪声、振动等
应采取适当的吊 的危险。
2.3机械危险防护
费所造成的危险。
斷止电气糞备由于过載励麻压力、潮湿房物等外
素的间接作用而造成
2. 3. 1
2.3.2
2.3.3
电气设备应具有足躋 应采取适当的措N 应采取适当的措施,3
飞甩，避免液体、气体的溢出，避
2.4电气联接和机械联接
械强度、良好的外壳防护和相应的稳定性，以及适应运输的结构。
日气设备的尖角、棱以及粗糙的表面造筱伤簪：
M气设备正常使用时接触或接步娠的簪动部件，避免金属屑、粉尘的
，卜壳灼热或低温=
2.4. 1电气设备必须设置电源联接装置。
绝缘软线或软电缆，或聚氯乙烯绝缘软电
缆。电源线中的绿/黄组合绝缘线芯只能与专门的接地端子联接。电源线应采用螺钉、螺母或等效件进 行联接，并由专门固定装置定位。
联接电源的耦合器、连接器或插头插座应在切断保护接地联接之前切断供电导体，在接通供电导体 之前接通保护接地联接。
2.4.2凡因失效而可能有损于按设计用途使用的紧固件，应能经受正常使用中产生的机械应力。用金 属材料制造的螺纹联接件不允许采用易蠕变的金属材料，传递接触压力的电气联接螺钉应旋入金属中。
2.4.3绝缘材料制成的螺纹件不能应用于任何电气联接。用绝缘材料制成的螺钉如果被金属螺钉替 代会损害也气绝缘，则螺纹件也不能用绝缘材料制造。
日常维修时更换电气设备的外部螺钉，如果被替换的螺钉能用长螺钉替代，则不应对电击防护造成
2
GB 19517—2009
危害。
2. 4. 4电气设备的电气联接、机械联接和既是电气联接又是机械联接的联接件、装置、连接器、端子、导 体等必须可靠锁定。使用中发热、松动、位移或其他变动应保持在允许的范围内，并能承受电、热、机械 的应力。
2.5运行危险防护
2.5.1电气设备运行时,可采用防护罩、或防护窗、或排屑装置等专门技术手段防止工件、刃具或部件 以及作业时的金属屑、粉尘等飞甩出去。
2. 5.2应采用平衡、减振、隔声、消声、导声等技术，降低电气设备噪声和振动,使其控制值尽可能低。
2.5.3应采取适当措施避免电气设备灼热或低温，防止危险热辐射。使用液体介质的电气设备，液体 介质不应溢出或飞溅到使用者身上和作业场所。
2.5.4为了应用而装入电气设备内的有危害粉尘、蒸汽或气体,或者在工作过程产生的这类物质，必须 将其可靠地密封起来或排出，不能造成危险。
2.6 电源控制及其危险防护
2.6. 1电气设备的电源必须能通、断或控制，使其有最大限度的安全性。
2.6.2控制装置和联锁机构必须具有危险防护功能。
2. 6. 3下列情况，电气设备必须装设应急切断电源线路：
- 危险情况，操作开关不能快速和无危险地切断；
有数个能造成危险的运动单元存在，且不能通过一个共同的快速和无危险地操作的开关来 切断；
—-通过切断某个单元会出现附带的危险；
从控制台上不能全面监视的电气设备。
2. 6.4对应在安装、维修、检验和保养时有察看维修区域或人体部分（例如手）有伸进维修区域要求的 电气设备必须能够保证防止误起动。
2. 6. 5手持式电气器具必须保证使用者在不松开器具的手柄时能切断电源，或松开手柄时自动回到 "断开”位置。
2.7 标志
标志是电气设备必要的组成部分，基本特性、接线，符合标准必须明示。识别必须使用中文，并清 晰、持久地标记在产品上。如不能标记在产品上，应在包装箱上标记或使用说明书中说明。
电气设备的制造商名称或商标、产地应清楚地标记在产品上，如不能标记，则应在最小包装箱上 标记。
3检验
3. 1检验项目
3. 1. 1检验项目的规定应符合可检验性原则。一项技术要求只应规定一种可重现的试验方法，如果必 须同时规定两种以上的试验方法时，则必须规定仲裁方法。
3. 1.2检验项目的试验程序、环境温度等如果会影响试验结果，则应对检验程序、试验时的环境温度等 作出相应规定。对具有危险性的检验方法，应对预防危险的措施作出严格规定。
3. 1.3检验中使用的仪器、工具、设备等均应规定精度等级，计量器具应具有可溯源性。
3.2检验规则
3.2. 1电气设备的检验有出厂检验和型式检验。凡遇下列情况之一者,应进行型式检验：
新产品完成；
—设计、材料或工艺上的变更足以引起某些性能发生变化:
—出厂检验的结果与以前进行的型式检验结果发生不可容许的偏差；
GB 19517—2009
-—定期质量抽查检验。
3.2.2检验的样品有送检样品和抽检样品。检验要规定判定产品为合格或不合格的条件;规定不合格 产品再次提出检验的复验规则。
3.2.3型式检验可采用统计评定的抽样检验，或为了简化只在一个样品上进行。抽样检验要规定抽样 方案，抽样和取样方法,判定规则及复验规则。
3.3检验报告
检验报告应由国家认可、指定的检测机构出具。
4实施与监督
4. 1依据《中华人民共和国标 备科研、生产、经营的单位和 4.2依据《中华人民共和Sr标 企事业单位及全体公民塩冇
4.3依据《中华人民才"时 式的监督检查制度。
去》及《中华
,必须
共却国标准化法褰施条例》的有关规定，从事电气设
行本标准。不不
标准
品，禁止生产、销售和进口。
D及《中华人民共和国标准化恥忆施条前》的有关规定，国家机关、
、申诉、投诉违反本标准的行为。
品质量法》的有关规定:国家对电气设备（严修）质量实施以抽查为主要方
4. 4
4.5
4. 6
本标准涉及 本标准涉及
屮证工作按国家有关法律、濯规、规定执行.
号产许可证工作按国家有关怯律、法规、规定执行。
法规、规定执行。
4
GB 19517—2009
附录 A
（规范性附录） 符合性标准
低压电器：
GB/Z 6829
GB 10963
GB 10963. 1
GB 10963. 2
GB 13539. 1
GB/T 13539. 2
GB 13539. 3
GB/T 13539. 4
GB/T 13539. 5
GB/T 13539. 6
GB/T 13539. 7
GB 14048. 1
GB 14048. 2
GB 14048. 3
GB 14048. 4
GB 14048. 5
GB 14048. 6
GB/T 14048. 7
GB/T 14048. 8
GB 14048. 9
GB/T 14048. 10
GB/T 14048. 11
GB/T 14048. 12
剩余电流动作保护器的一般要求
家用及类似场所用过电流保护断路器
电气附件家用及类似场所用过电流保护断路器第1部分：用于交流的 断路器
家用和类似场所用过电流保护断路器 第2部分：用于交流和直流的断路器
低压熔断器 第1部分：基本要求
低压熔断器 第2部分：专职人员使用的熔断器的补充要求（主要用于工业的 熔断器）标准化熔断器系统示例A至I
低压熔断器 第3部分：非熟练人员使用的熔断器的补充要求（主要用于家 用和类似用途的熔断器）标准化熔断器系统示例A至F
低压熔断器半导体器件保护用熔断体的补充要求
低压熔断器 第3部分：非熟练人员使用的熔断器的补充要求（主要用于家用 和类似用途的熔断器）标准化熔断器示例
低压熔断器 第2部分：专职人员使用的熔断器的补充要求（主要用于工业的 熔断器）第1至5篇：标准化熔断器示例
低压熔断器 第4部分：半导体设备保护用熔断体的补充要求 第1至3篇:
标准化熔断体示例
低压开关设备和控制设备 低压开关设备和控制设备 低压开关设备和控制设备 电器
低压开关设备和控制设备 低压开关设备和控制设备 控制电路电器
低压开关设备和控制设备
第1部分：总则
第2部分:低压断路器
第3部分：开关、隔离器、隔离开关及熔断器组合
低压机电式接触器和电动机起动器
第5-1部分：控制电路电器和开关元件 机电式
第4-2部分：接触器和电动机起动器 交流半导
体电动机控制器和起动器（含软起动器）
低压开关设备和控制设备 低压开关设备和控制设备 端子排
低压开关设备和控制设备 电器（设备）（CPS）
低压开关设备和控制设备 开关
低压开关设备和控制设备 低压开关设备和控制设备
第7-1部分：辅助器件 铜导体的接线端子排
第7-2部分：辅助器件 铜导体的保护导体接线
第6-2部分：多功能电器（设备）控制与保护开关
第5-2部分：控制电路电器和开关元件 接近
第6-1部分：多功能电器 转换开关电器
第4-3部分：接触器和电动机起动器非电动机负
载用交流半导体控制器和接触器
5
GB 19517—2009
GB/T 14048. 13
GB/T 14048. 14
GB/T 14048. 16
GB 16916.1
GB 16916. 21
GB 16916. 22
GB 16917. 1
GB 16917. 21
GB 16917. 22
GB/T 16935. 1
GB/T 16935. 3
GB 17701
GB 17885
GB 19214
GB/T 19334
GB 20044
GB/T 20636
GB/T 20640
GB/T 20645
GB/T 21208
GB/T 21705
GB/T 21706
低压开关设备和控制设备第5-3部分：控制电路电器和开关元件在故障 条件下具有确定功能的接近开关（PDF）的要求
低压开关设备和控制设备 第5-5部分：控制电路电器和开关元件 具有机 械锁闩功能的电气紧急制动装置
低压开关设备和控制设备 第8部分：旋转电机用装入式热保护（PTC）控制 单元
家用和类似用途的不带过电流保护的剩余电流动作断路器（RCCB）第1部分: 一般规则
家用和类似用途的不带过电流保护的剩余电流动作断路器（RCCB）第21部 分:一般规则对动作功能与电源电压无关的RCCB的适用性
家用和类似用途的不带过电流保护的剩余电流动作断路器（RCCB）第22部 分:一般规则对动作功能与电源电压有关的RCCB的适用性
家用和类似用途的带过电流保护的剩余电流动作断路器（RCBO）第1部 分：一般规则
家用和类似用途的带过电流保护的剩余电流动作断路器（RCBo）第21部 分：一般规则对动作功能与电源电压无关的RCBO的适用性
家用和类似用途的带过电流保护的剩余电流动作断路器（RCBo）第22 部分：一般规则对动作功能与电源电压有关的RCBO的适用性
低压系统内设备的绝缘配合 第1部分：原理、要求和试验
低压系统内设备的绝缘配合 第3部分：利用涂层、罐封和模压进行防污保护 设备用断路器
家用和类似用途机电式接触器
电气附件家用和类似用途剩余电流监视器
低压开关设备和控制设备的尺寸在成套开关设备和控制设备中作电器机械 支承的标准安装轨
电气附件家用和类似用途的不带过电流保护的移动式剩余电流保护装置 （PRCD）
连接器件电气铜导线螺纹型和非螺纹型夹紧件的安全要求适用于
35mm2以上到300 mm2导线的特殊要求
电气附件家用断路器和类似设备辅助触头组件
特殊环境条件高原用低压电器技术要求
低压开关设备和控制设备固定式消防泵驱动器用控制器
低压电器电量监控器
模数化终端组合电器
低压成套开关设备和控制设备:
|
GB 7251. 1 |
低压成套开关设备和控制设备 第1部分：型式试验和部分型式试验 成套 设备 |
|
GB 7251. 2 |
低压成套开关设备和控制设备 第2部分：对母线干线系统（母线槽）的特殊 要求 |
|
GB 7251. 3 |
低压成套开关设备和控制设备 第3部分：对非专业人员可进入场地的低压 成套开关设备和控制设备 配电板的特殊要求 |
6
GB 19517—2009
|
GB 7251. 4 |
低压成套开关设备和控制设备第4部分：对建筑工地用成套设备（ACS）的 特殊要求 |
|
GB 7251. 5 |
低压成套开关设备和控制设备 第5部分：对公用电网动力配电成套设备的 特殊要求 |
|
GB/T 3797 |
电气控制设备 |
|
旋转电机： GB 12350 GB 14711 GB 755 GB/T 4942. 1 GB/T 1993 GB/T 997 GB 1971 GB 10069. 3 GB/T 13002 GB/T 21210 GB 10068 |
小功率电动机的安全要求 中小型旋转电机安全要求 旋转电机定额和性能 旋转电机整体结构的防护等级（IP）代号分级 旋转电机冷却方法 旋转电机结构型式、安装型式及接线盒位置的分类（IM代号） 旋转电机线端标志与旋转方向 旋转电机噪声测定方法及限值 第3部分：噪声限值 旋转电机热保护 单速三相笼性感应电动机起动性能 轴中心高为56 mm及以上电机的机械振动 振动的测量、评定及限值 |
电力变压器、电源装置和类似产品:
|
GB 19212. 1 GB 19212. 2 |
电力变压器、电源、电抗器和类似产品的安全第1部分:通用要求和试验 电力变压器、电源装置和类似产品的安全第2部分：一般用途分离变压器的 特殊要求 |
|
GB 19212. 3 GB 19212. 4 |
电力变压器、电源装置和类似产品的安全 第3部分:控制变压器的特殊要求 电力变压器、电源装置和类似产品的安全 第4部分:燃气和燃油燃烧器点火 变压器的特殊要求 |
|
GB 19212. 5—2006 |
电力变压器、电源装置和类似产品的安全 第5部分:一般用途隔离变压器的 特殊要求 |
|
GB 19212. 6—2006 |
电力变压器、电源装置和类似产品的安全 第6部分:剃须刀用变压器和剃须 刀用电源装置的特殊要求 |
|
GB 19212. 7—2006 |
电力变压器、电源装置和类似产品的安全 第7部分：一般用途安全隔离变压 器的特殊要求 |
|
GB 19212. 8—2006 |
电力变压器、电源装置和类似产品的安全 第8部分：玩具用变压器的特殊 要求 |
|
GB 19212. 9 |
电力变压器、电源装置和类似产品的安全 第9部分：电铃和电钟变压器的特 殊要求 |
|
GB 19212. 10 |
电力变压器、电源装置和类似产品的安全 第10部分：ID类手提鸽丝灯用变 压器的特殊要求 |
|
GB 19212. 13 |
电力变压器、电源装置和类似产品的安全 第13部分：恒压变压器的特殊 要求 |
|
GB 19212. 14 |
电力变压器、电源装置和类似产品的安全第14部分：一般用途自耦变压器 的特殊要求 |
7
GB 19517—2009
|
GB 19212. 16 |
电力变压器、电源装置和类似产品的安全 第16部分：医疗场所供电用隔离 变压器的特殊要求 |
|
GB 19212. 18—2006 |
电力变压器、电源装置和类似产品的安全第18部分：开关型电源用变压器 的特殊要求 |
|
GB 19212. 20—2008 |
电力变压器电源装置和类似产品的安全第20部分：干扰衰减速变压器的 特殊要求 |
|
GB 19212. 21 |
电力变压器、电源装置和类似产品的安全 第21部分：小型电抗器的特殊 要求 |
|
GB 19212. 24 |
电力变压器、电源装置和类似产品的安全 第24部分：建筑工地用变压器的 特殊要求 |
电动工具：
GB 3883. 1
GB 3883. 2
GB 3883. 3
GB 3883.4
GB 3883. 5
GB 3883. 6
GB 3883. 7
GB 3883. 8
GB 3883. 9
GB 3883. 10
GB 3883. 11
GB 3883. 12
GB 3883. 13
GB 3883. 14
GB 3883. 15
GB 3883. 16
GB 3883. 17
GB 3883. 18
GB 3883. 19
GB 3883. 20
GB 3883. 21
GB 19636
手持式电动工具的安全 手持式电动工具的安全 手持式电动工具的安全 手持式电动工具的安全 手持式电动工具的安全 手持式电动工具的安全 手持式电动工具的安全 手持式电动工具的安全 手持式电动工具的安全 手持式电动工具的安全 手持式电动工具的安全 手持式电动工具的安全 手持式电动工具的安全 手持式电动工具的安全 手持式电动工具的安全 手持式电动工具的安全 手持式电动工具的安全 手持式电动工具的安全 手持式电动工具的安全 手持式电动工具的安全 手持式电动工具的安全
第一部分：通用要求
第二部分:螺丝刀和冲击板手的专用要求
第二部分:砂轮机、抛光机和盘式砂光机的专用要求 第二部分:非盘式砂光机和抛光机的专用要求 第二部分：圆锯的专用要求
第二部分：电钻和冲击钻的专用要求
第二部分:锤类工具的专用要求
第二部分：电剪刀和电冲剪的专用要求
第二部分:攻丝机的专用要求
第二部分：电刨的专用要求
第二部分：电动往复锯（曲线锯、刀锯）的专用要求
第二部分：混凝土振动器的专用要求
第二部分:不易燃液体电喷枪的专用要求
第二部分:链锯的专用要求
第二部分:修枝剪的专用要求
第二部分：电动钉钉机的专用要求
第二部分：木钱和修边机的专用要求
第二部分：电动石材切割机的专用要求
第二部分：管道疏通机的专用要求
第二部分：捆扎机的专用要求
第二部分：带锯的专用要求
用作圆锯台架的锯台 最大锯片直径为315 mm的手持式圆锯的锯台 安全 要求
GB 13960. 1
GB 13960. 2
GB 13960. 3
GB 13960. 4
GB 13960. 5
GB 13960. 6
GB 13960. 7
可移式电动工具的安全 可移式电动工具的安全 可移式电动工具的安全 可移式电动工具的安全 可移式电动工具的安全 可移式电动工具的安全 可移式电动工具的安全
第一部分:一般要求
第二部分：圆锯的专用要求
摇臂锯的专用要求
平刨和厚度刨的专用要求
第二部分：台式砂轮机的专用要求
带锯的专用要求
第二部分：带水源金刚石钻的专用要求
8
GB 19517—2009
GB 13960. 8
GB 13960. 9
GB 13960. 10
GB 13960.11
GB 13960. 12
GB 13960. 13
可移式电动工具的安全 可移式电动工具的安全 可移式电动工具的安全 可移式电动工具的安全 可移式电动工具的安全 可移式电动工具的安全
第二部分:带水源金刚石锯的专用要求 第二部分:斜切割机的专用要求 第二部分:单轴立式木就的专用要求 第二部分:型材切割机的专用要求 第二部分:高压清洗机的专用要求 第二部分:斜切割台锯的专用要求
GB 4706. 54
GB 4706. 64
GB 4706. 65
GB 4706. 78
GB 4706. 79
家用和类似用途电器的安全 边机的专用要求
家用和类似用途电器的安全 家用和类似用途电器的安全 要求
家用和类似用途电器的安全 家用和类似用途电器的安全 吸两用机的特殊要求
第2部分:步行式和手持式草坪修整机、草坪修
剪刀型草剪的专用要求
步行控制的电动草坪松土机和松砂机的专用
第二部分：步行控制的电动割草机的特殊要求
第二部分：手持式电动园艺吹屑机、吸屑机及吹
电焊机：
GB 10235
GB 15578
GB 15579. 1
GB 15579. 11
GB 15579. 12
GB/T 15579. 5
GB/T 15579. 7
GB 19213
弧焊变压器防触电装置
电阻焊机的安全要求
弧焊设备 第1部分:焊接电源
弧焊设备安全要求 弧焊设备安全要求 弧焊设备安全要求 弧焊设备安全要求
第11部分：电焊钳
第12部分:焊接电缆耦合装置
第5部分：送丝装置
第7部分:
焊炬（枪）
小型弧焊变压器安全要求
自动控制器：
GB 14536. 1
GB 14536. 3
GB 14536. 4
GB 14536. 5
GB 14536. 6
GB 14536. 7
GB 14536. 8
GB 14536. 9
GB 14536. 10
GB 14536. 11
GB 14536.12
GB 14536.13
GB 14536. 15
家用和类似用途电自动控制器 家用和类似用途电自动控制器 家用和类似用途电自动控制器 家用和类似用途电自动控制器 护器的特殊要求
家用和类似用途电自动控制器 家用和类似用途电自动控制器 械要求）
家用和类似用途电自动控制器 家用和类似用途电自动控制器 家用和类似用途电自动控制器 家用和类似用途电自动控制器 家用和类似用途电自动控制器 家用和类似用途电自动控制器 家用和类似用途电自动控制器
第1部分：通用要求
电动机热保护器的特殊要求
管形荧光灯镇流器热保护器的特殊要求
密封和半密封电动机一压缩机用电动机热保
燃烧器电自动控制系统的特殊要求
压力敏感电自动控制器的特殊要求（包括机
定时器和定时开关的特殊要求
电动水阀的特殊要求（包括机械要求）
温度敏感控制器的特殊要求
电动机用起动继电器的特殊要求
能量调节器的特殊要求
电动门锁的特殊要求
湿度敏感控制器的特殊要求
9
GB 19517—2009
|
GB 14536. 16 GB 14536. 17 |
家用和类似用途电自动控制器 电起动器的特殊要求 家用和类似用途电自动控制器锅炉器具中使用的浮子型或电极敏感型水位 敏感电自动控制器的特殊要求 |
|
GB 14536. 18 |
家用和类似用途电自动控制器家用和类似应用浮子型水位控制器的特珠 要求 |
|
GB 14536. 19 |
家用和类似用途电自动控制器 电动燃气阀的特殊要求 |
量度继电器和保护装置:
GB 16836
量度继电器和保护装置安全设计的一般要求
GB/T 14598. 3
电气继电器 第5部分:量度继电器和保护装置的绝缘配合要求和试验
电器附件：
GB 1002
GB 1003
GB 2099. 1
GB 2099. 2
GB 2099. 3
GB 2099. 4
GB 2099. 5
GB 2099. 6
GB/T 11918
GB/T 11919
GB 13140. 1
GB 13140. 2
GB 13140. 3
GB 13140. 4
GB 13140. 5
GB 13140. 6
GB 15934
GB 16915. 1
GB 16915. 2
GB 16915. 3
GB 16915. 4
家用和类似用途单相插头插座型式、基本参数和尺寸 家用和类似用途三相插头插座型式、基本参数和尺寸
家用和类似用途插头插座 家用和类似用途插头插座 家用和类似用途插头插座 家用和类似用途插头插座 家用和类似用途插头插座 家用和类似用途插头插座 工业用插头插座和耦合器 工业用插头插座和耦合器
第1部分：通用要求
第二部分:器具插座的特殊要求
第2部分:转换器的特殊要求
第2部分：固定式无联锁带开关插座的特殊要求
第2部分：固定式有联锁带开关插座的特殊要求
第2部分:带熔断器插头的特殊要求
第1部分:通用要求
第2部分：带插销和插套的电器附件的尺寸互换
性要求
家用和类似用途低压电路用的连接器件 家用和类似用途低压电路用的连接器件 型夹紧件的连接器件的特殊要求
家用和类似用途低压电路用的连接器件 纹型夹紧件的连接器件的特殊要求 家用和类似用途低压电路用的连接器件 绝缘型夹紧件的连接器件的特殊要求 家用和类似用途低压电路用的连接器件 要求
家用和类似用途低压电路用的连接器件 和/或分接）接线盒的特殊要求 电器附件电线组件和互连电线组件 家用和类似用途固定式电气装置的开关 家用和类似用途固定式电气装置的开关 开关
家用和类似用途固定式电气装置的开关 开关（RCS）
家用和类似用途固定式电气装置的开关 开关（TDS）
第1部分:通用要求
第2部分：作为独立部件的带螺纹
第2部分：作为独立单元的带无螺
第2部分:作为独立单元的带刺穿
第2部分：扭接式连接器件的特殊
第2部分:端子或连接器件用（端接
第1部分:通用要求
第2部分:特殊要求 第1节：电子
第2部分:特殊要求 第2节:遥控
第2部分：特殊要求第3节：延时
10
GB 19517—2009
GB
GB
GB
GB
17196
17464
17465.1
17465.2
GB 17465. 3
GB
GB
17465.4
17466. 1
GB
17466.21
GB
17466.22
GB
17466.23
GB
17466.24
GB
GB
19215. 1
19215.2
GB
19637
GB/T 20041. 1
GB 20041. 21
GB 20041. 22
GB 20041. 23
GB 20041. 24
器具开关:
GB
GB
GB
GB
15092.1
15092.2
15092.3
15092.4
GB/T GB/T GB/T GB/T
9536
17209
17210
15461
GB/T 15462
GB/T GB/T GB/T GB/T
18496
18496.2
16514
16514.2
GB/T 13419
连接器件连接铜导线用的扁形快速连接端头安全要求
连接器件连接铜导线用的螺纹型和无螺纹型夹紧件的安全要求
家用和类似用途器具耦合器 家用和类似用途器具耦合器 家用和类似用途器具耦合器 家用和类似用途器具耦合器
第1部分：通用要求
第2部分：家用和类似设备用互连耦合器
第2部分：防护等级高于IPXO的器具耦合器
第2部分：靠器具重量啮合的耦合器
家用和类似用途固定式电气装置电器附件安装盒和外壳 要求
家用和类似用途固定式电气装置的电器附件安装盒和外壳 悬吊装置的安装盒和外壳的特殊要求
家用和类似用途固定式电气装置的电器附件安装盒和外壳 盒与外壳的特殊要求
家用和类似用途固定式电气装置的电器附件安装盒和外壳 安装盒和外壳的特殊要求
家用和类似用途固定式电气装置的电器附件安装盒和外壳 保护装置和类似电源功耗装置的外壳的特殊要求
电气安装用电缆槽管系统 第1部分：通用要求
第1部分：通用
第21部分：用于
第22部分：连接
第23部分：地面
第24部分：住宅
电气安装用电缆槽管系统 第2部分：特殊要求 第1节：用于安装在墙上或
天花板上的电缆槽管系统
电器附件家用和类似用途电缆卷盘
电气安装用导管系统 电缆管理用导管系统 电缆管理用导管系统 电缆管理用导管系统 电缆管理用导管系统
器具开关 器具开关 器具开关 器具开关
第1部分：通用要求
第21部分：刚性导管系统的特殊要求
第22部分：可弯曲导管系统的特殊要求
第23部分：柔性导管系统的特殊要求
第24部分：埋人地下的导管系统的特殊要求
第1部分：通用要求
第2部分：软线开关的特殊要求
第2部分：转换选择器的特殊要求
第2部分：独立安装开关的特殊要求
电子设备用机电开关 电子设备用机电开关 电子设备用机电开关 电子设备用机电开关 电子设备用机电开关 电子设备用机电开关 电子设备用机电开关 电子设备用机电开关 电子设备用机电开关 电子设备用机电开关
第1部分：总规范
第2部分：旋转开关分规范
第2部分：旋转开关分规范第一篇空白详细规范
第3部分:成列直插封装式开关分规范
第3-1部分：成列直插封装式开关 空白详细规范
第4部分:钮子（倒板）开关分规范
第4-1部分:钮子（倒板）开关 空白详细规范
第5部分：按钮开关分规范
第5-1部分：按钮开关空白详细规范
第6部分:微动开关分规范
11
GB 19517—2009
GB/T 13420
电子设备用机电开关 第6部分:微动开关分规范 第1篇 空白详细规范
电工材料：
GB/T 5013. 1
GB/T 5013. 2
GB/T 5013. 3
GB/T 5013. 4
GB/T 5013. 5
GB/T 5013. 6
GB/T 5013. 7
GB/T 5013. 8
GB/T 5023. 1
GB/T 5023. 2
GB/T 5023. 3
额定电压450/750 V及以下橡皮绝缘电缆 额定电压450/750 V及以下橡皮绝缘电缆 额定电压450/750 V及以下橡皮绝缘电缆 额定电压450/750 V及以下橡皮绝缘电缆 额定电压450/75OV及以下橡皮绝缘电缆 额定电压450/750 V及以下橡皮绝缘电缆 额定电压450/75OV及以下橡皮绝缘电缆 橡皮绝缘电缆
额定电压450/750 V及以下橡皮绝缘电缆
第1部分:一般要求
第2部分:试验方法
第3部分：耐热硅橡胶绝缘电缆
第4部分：软线和软电缆
第5部分：电梯电缆
第6部分：电焊机电缆
第7部分：耐热乙烯-乙酸乙烯酯
第8部分:特软电线
GB/T 5023. 4
GB/T 5023. 5
GB/T 5023. 6
GB/T 5023. 7
GB/T 12528
GB/T 12972. 1
GB/T 12972. 2
GB/T 12972. 3
额定电压450/750 V及以下聚氯乙烯绝缘电缆 额定电压450/750 V及以下聚氯乙烯绝缘电缆 额定电压450/75OV及以下聚氯乙烯绝缘电缆 套电缆
额定电压450/750 V及以下聚氯乙烯绝缘电缆 电缆
额定电压450/750 V及以下聚氯乙烯绝缘电缆 额定电压450/750 V及以下聚氯乙烯绝缘电缆 连接用电缆
额定电压450/750 V及以下聚氯乙烯绝缘电缆 和非屏蔽软电缆
交流额定电压3 kV及以下轨道交通车辆用电缆
第1部分:一般要求
第2部分：试验方法
第3部分：固定布线用无护
第4部分：固定布线用护套
第5部分:软阻缆（软线）
第6部分：电梯电缆和挠性
第7部分：2芯或多芯屏蔽
GB/T 12972. 5
GB/T 12972. 8
GB/T 12972. 9
GB/T 12972. 10
GB/T 15934
GB/T 1981. 3
GB/T 1303. 4
GB/T 1303. 8
GB/T 5132. 5
GB/T 5019. 3 GB/T 5022—1998
GB/T 13542. 3—2006 GB 12802. 2—2004
矿用橡套软电缆 矿用橡套软电缆 矿用橡套软电缆 软电缆
矿用橡套软电缆 矿用橡套软电缆 矿用橡套软电缆 矿用橡套软电缆
第1部分：一般规定
第2部分：额定电压1.9/3. 3 kV及以下采煤机软电缆
第3部分：额定电压0. 66/1.14 kV采煤机屏蔽监视加强型
第5部分:额定电压0.66/1. 14 kV及以下移动橡套软电缆
第8部分:额定电压0.3/0. 5 kV矿用电钻电缆
第9部分:额定电压0. 3/0. 5 kV矿用移动轻型软电缆
第10部分：矿工帽灯电线
电器附件电线组件和互连电线组件
电气绝缘用漆 第3部分：热固化浸渍漆通用规范
电气用热固性树脂工业硬质层压板 第4部分：环氧树脂硬质层压板
电气用热固性树脂工业硬质层压板 第8部分：有机硅树脂硬质层压板
电气用热固性树脂工业硬质圆形层压管和棒 第5部分：圆形层压模制棒
以云母为基的绝缘材料 第3部分：换向器隔板和材料
电热设备用云母板
电气绝缘用薄膜 第3部分：电容器用双轴定向聚丙烯薄膜
电气绝缘用薄膜 第2部分：电气绝缘用聚酯薄膜
12
GB 19517—2009
GB/T 1303. 2—2002
GB/T 5019. 4
GB/T 5019. 6
GB/T 13542. 6
GB/T 19264.3—2003
GB/T 8320
GB/T 5588
GB/T 13397
GB 12940
GB/T 20235
GB/T 13033. 1
GB/T 13033.2
GB/T 2951. 11
电气用热固性树脂工业硬质层压板规范 第3部分:单项材料规范 第3篇: 对三聚氟胺树脂层压板的要求
以云母为基的绝缘材料 第4部分：云母纸
以云母为基的绝缘材料 第6部分：聚酯薄膜补强B阶环氧树脂粘合云母带 电气绝缘用薄膜第6部分：电气绝缘用聚酰亚胺薄膜
电工用压纸板和薄纸板规范 第3部分：单项材料规范 对B. 0. 1,B. 2. 1, B. 2. 3,B. 3. 1, B. 3. 3,B. 4. 1,B. 4. 3,B. 5. 1, B. 6. 1 和 B. 7. 1 型纸板的要求 铜鸨及银鸽电触W=K
银禅、银敏心触头技术条件 合金内裁化法银金属氧化电
由头技术条
GB/T 2951. 1
GB/T 2951. 1
S
GB…農
GB/T 2951. 2
箏右騁触头技术条件
権包*編电触头材料技术条件
'额定电压750 V及以下矿物绝缘电缆及终乖 辘电压750 V及以下矿物绝缘电或及经端 电缆和光缆绝缘和护套材料通用试验方法： 和外形R寸测量机械性，能试验
电缆和光缆绝缘和护套材料通用试验方法： 化试验方法
电缆和盅缆绝麻邳成爆材料出5i⅛方法： 测定方*嗔水鉢暮♦收竊 电缆和光缆绝缘和护套材料通
试验
电缆和
GB/T 2951. 31
GB/T 2951. 32
GB/T 2951. 41
GB/T 2951.42
GB/T 2951. 51
GB/T 17651. 1
GB/T 17651. 2
卜第1都分：电缆
i V 2⅛:终端
第11部分;通用试验方法
第12制
第13部
第14部
第21部
验方法耐臭氧试验• 热延伸试验-一⅛⅛矿物油i|
电缆和光缆绝缘和护套材料通用试验方法 试验方法 高温压力试验一
3缆和光缆绝缘和护套材料通用试验方J⅛ 金方亀、"失重试验一热稳定性试验-
电磐和光缆绝缘和护套材料通用试验方法
.验方法耐环境应力开裂试验
:通
:通
卜弹 验
试验方法
试验方法
1」试验方法
厚度
热老
密度
低温
主体混合料专用试
第31部分:聚氯乙烯混合料专用
第3:
.第41
W体指J
七黑和/或矿物质填料》F热冒
部分J聚氯乙烯混合料专用
断分：聚乙烯和聚丙烯混合 k测量方法直接燃烧法测
二析法（TGA）测量碳黑含量
显微
,评估聚，
度
电缆和光缆蟻缘和护套材料通用试验方法第42部分：聚乙烯和聚丙烯混合
料专用试验方法
施张强度和断裂伸长率试验高温处理后卷绕
试验空气热老化后的卷绕试验测定质量的增加长期热稳定性试验铜 催化氧化降解试验方法
电缆和光缆绝缘和护套材料通用试验方法 第51部分：填充膏专用试验方法
滴点 油分离 低温脆性 总酸值腐蚀性 100 °C时的直流电阻率
电缆或光缆在特定条件下燃烧的烟密度测定 电缆或光缆在特定条件下燃烧的烟密度测定
23 ℃时的介电常数 23 ℃和
第1部分：试验装置
第2部分：试验步骤和要求
GB 19517—2009
电力电容器：
GB/T 3984.1
GB/T 3984. 2
GB 3667. 1
GB 3667. 2
GB/T 6115. 1
GB/T 6115. 2
GB/T 6115. 3
GB/T 12747. 1
GB/T 12747. 2
GB/T 17702. 1
GB/T 17702. 2
GB/T 17886.1
GB/T 17886.2
GB/T 17886. 3
GB/T 18939.1
电力电子器件:
GB/T 17478
GB 7260. 1
GB 7260. 2
GB/T 7260. 3
GB 7260. 4
GB/T 10236
GB 12668. 3
GB/T 17478
GB/T 21560. 3
GB/T 21560. 6
小型熔断器：
GB 9364. 1
GB 9364. 2
感应加热装置用电力电容器 第1部分：总则
感应加热装置用电力电容器 第2部分：老化试验、破坏试验和内部熔丝隔 离要求
交流电动机电容器第1部分：总则性能、试验和定额安全要求安装 和运行导则
交流电动机电容器 第2部分：电动机起动电容器
电力系统用串联电容器 第1部分：总则
电力系统用串联电容器 第2部分：串联电容器组用保护设备
电力系统用串联电容器 第3部分：内部熔丝
标称电压IkV及以下交流电力系统用自愈式并联电容器 第1部分:总则 性 能、试验和定额安全要求安装和运行导则
标称电压IkV及以下交流电力系统用自愈式并联电容器 第2部分：老化试
验、自愈性试验和破坏试验
电力电子电容器 第1部分：总则
电力电子电容器 第2部分:熔丝的隔离试验、破坏试验、自愈性试验及耐久 性试验的要求
标称电压1 kV及以下交流电力系统用非自愈式并联电容器 第1部分：总 则性能、试验和定额安全要求安装和运行导则
标称电压1 kV及以下交流电力系统用非自愈式并联电容器 第2部分：老 化试验和破坏试验
标称电压IkV及以下交流电力系统用非自愈式并联电容器第3部分：内 部熔丝
微波炉电容器第1部分：总则
低压直流电源设备的特性安全要求
不间断电源设备（UPS） 定和安全要求
不间断电源设备（UPS） 不间断电源设备（UPS） 不间断电源设备（UPS）
第IT部分:操作人员触及区使用的UPS的一般规
第2部分：电磁兼容性（EMC）要求
第3部分：确定性能的方法和试验要求
第1-2部分：限制触及区使用的UPS的一般规定和
安全要求
半导体变流器与供电系统的兼容及干扰防护导则
调速电气传动系统 第3部分：产品电磁兼容性标准及其特定的试验方法
低压直流电源设备的性能特性
低压直流电源 第3部分：电磁兼容性
低压直流电源 第6部分：评定低座直流电源性能的要求
小型熔断器 第1部分：小型熔断器定义和小型熔断体通用要求 小型熔断器 第2部分：管状熔断体
14
GB 19517—2009
GB 9364. 3
GB 9364. 4
GB 9364. 6
GB 9816
小型熔断器 小型熔断器 小型熔断器
第3部分：超小型熔断体
第4部分：通用模件熔断体
第6部分：小型管状熔断体的熔断器座
热熔断体的要求和应用导则
工业电热装置:
GB 5959. 1
GB 5959. 2
GB 5959. 3
电热装置的安全
GB 5959. 4
GB 5959. 5
GB 5959. 6
GB 5959. 7
GB 5959. 8
GB 5959. 9
GB 5959. 11
电热装置的安 电热装职痛1 殊要求 曲血⅛置蜂嗤
全
全 的安全
GB 5959. 41
电工电子产鬲环境 :
GB/T 5169.1
GB/T 5169. 2
GB/T 5169. 3
GB/T 5169. 5
GB/T 5169. 7
GB/T 5169. 9
GB/T 5169. 10
GB/T 5169. 11
GB/T 5169. 12
GB/T 5169. 13
GB/T 5169. 14
第1部分：通用要求
第个部方?麻电扱炉设备的特殊要求
第3部分:对感蒜Z电加热设备以及感应熔炼设备的特
第4部分：对电阻加个装置的特殊要求 第5部分：等离子设备的安全规程
"滚置的安金.第6部分：工业微波加热设备的安全规范 愈装駕的安全第7部痴对具有电子枪的*置的乱殊要求
亀热装史的安全 电热装Bt的安全 电热设保的安全 要求
电热设备的安全
特殊要求
第8部分:对电渣重焙炉的特殊要求1
第%都岡:对高频介质加热装*特根求
第11部閲肘液态金属电磁搅拌.输送或浇铸设备的特殊
* n部分：对电阻加热装置一
嘗火危险试验， 一
电工电子产品着火危険上入第‘
电工电子产品着火危险试验 电工电子产品着火危脸［试验 试验规卷制定导则
!津
热和熔化装置的
第/部分:着火试验术翦
第2部分:着火危险评症导刪 总则
第3部分：电子元件着火危险评定技术要求和
工电,产品着火凰险试験 第5部分:试验火篇针#试验方法 装置、确
4武验⅛Γ法和导则7/ /
H里子产品着火危险试验试验方法扩殻極和预混合型火焰试验方法
电4电子、产品着火危险试验 第9部分:着火危■评定导则 预选试验规程
6¾⅛t w /
电工电子产品着火危险⅛⅛嗨 丝装置和通用试验方法 电工电子产品着火惹险试?財 的灼热丝可燃性试验方法 电工电子产品着火危险试验 的灼热丝可燃性试验方法 电工电子产品着火危险试验 的灼热丝起燃性试验方法 电工电子产品着火危险试验 装置、确认试验方法和导则
IO部分.舖热丝/•热丝基本试验方法
11部分：灼热丝/热丝基本试验方法
第12部分：灼热丝/热丝基本试验方法
第13部分：灼热丝/热丝基本试验方法
灼热
成品
材料
材料
第14部分：试验火焰1 kW标称预混合型火焰
15
GB 19517—2009
GB/T 5169. 15
GB/T 5169. 16
GB/T 5169. 17
GB/T 5169. 18
GB/T 5169. 19
GB/T 5169. 20
GB/T 5169. 21
GB/T 5169. 22
电工电子产品着火危险试验 试验方法
电工电子产品着火危险试验 验方法
电工电子产品着火危险试验 电工电子产品着火危险试验 至最小的导则总则
电工电子产品着火危险试验 电工电子产品着火危险试验 关性
电工电子产品着火危险试验 电工电子产品着火危险试验
第15部分：试验火焰500 W火焰装置和确认
第16部分:试验火焰50 W水平与垂直火焰试
第17部分:试验火焰500 W火焰试验方法
第18部分:将电工电子产品的火灾中毒危险减
第19部分:非正常热 模压应力释放变形试验
第20部分：火焰表面蔓延试验方法概要和相
第21部分:非正常热 球压试验
第22部分：试验火焰50 W火焰 装置和确
认试验方法
低压电涌保护器:
GB 18802. 1
GB/T 18802.12
GB/T 18802. 21
低压配电系统的电涌保护器（SPD）第1部分：性能要求和试验方法
低压配电系统的电涌保护器（SPD）第12部分:选择和使用导则
低压电涌保护器 第21部分：电信和信号网络的电涌保护器（SPD）-一性 能要求和试验方法
音频、视频设备:
GB 8898
音频、视频及类似电子设备安全要求
测量、控制和试验室用电气设备:
|
GB 4793. 1 GB 4793. 2 |
测量、控制和试验室用电气设备的安全要求 第1部分：通用要求 测量、控制和试验室用电气设备的安全要求第2部分：电工测量和试验用手 持和手操电流传感器的特殊要求 |
|
GB 4793. 3 |
测量、控制和试验室用电气设备的安全要求 第3部分：实验室用混合和搅拌 设备的特殊要求 |
|
GB 4793. 4 |
测量、控制和试验室用电气设备的安全要求实验室用处理医用材料的蒸压 器的特殊要求 |
|
GB 4793. 5 |
测量、控制和试验室用电气设备的安全要求 第5部分：电工测量和试验用手 持探头的特殊要求 |
|
GB 4793. 6 |
测量、控制和试验室用电气设备的安全要求 第6部分：实验室用材料加热设 备的特殊要求 |
|
GB 4793. 7 |
测量、控制和试验室用电气设备的安全要求 第7部分：实验室用离心机的特 殊要求 |
16
GB 19517—2009
附录B
（规范性附录） 术语和定义
本标准采用下述术语和定义。
B. 1
电气设备 electrical equipment
凡按功能和结构适用于电能应用的产品或部件。例如发电、输电、配电、贮存、测量、控制、调节、转 换、监督、保护和消费电能的产品，还包括通讯技术领域中的及由他们组合成的电气设备、电气装置、电 气器具。
B. 2
0 类设备 ClaSS 0 equipment
依靠基本绝缘进行防电击保护，即在易接近的导电部分（如果有的话）和设备固定布线中的保护导 体之间没有连接措施，在基本绝缘损坏的情况下便依赖于周围环境进行防护的设备。
B. 3
I 类设备 class I equipment
不仅依靠基本绝缘进行防电击保护，而且还包括一个附加的安全措施，即把易电击的导电部分连接 到设备固定布线中的保护（接地）导体上,使易触及导电部分在基本绝缘失效时,也不会成为带电部分的 设备。
B. 4
II 类设备 class ∏ equipment
不仅依靠基本绝缘进行防电击保护，而且还包括附加的安全措施（例如双重绝缘或加强绝缘），但对 保护接地或依赖设备条件未作规定的设备。
B. 5
ΠI 类设备 class ∏ equipment
依靠安全特低电压供电进行防电击保护，而且在其中产生的电压不会高于安全特低电压的设备。
B. 6
危险（源）hazard
可能导致伤害的潜在根源。
CGB/T 20000. 4—2003,定义 3. 5〕
B.7
安全技术措施 safety technical measures
所有为了避免危险而采取结构上和/或说明的措施。分为直接、间接和提示性安全技术措施。
B. 8
专门安全技术措施（手段）professional safety technical measures （measures）
所有在电气设备中，不设附加功能就能达到和保证无危险应用的措施。
B. 9
外露可导电部分 exposed conductive part
设备上能触及到的可导电部分，它在正常状况下不带电，但是在基本绝缘损坏时会带电。
CGB/T 2900. 1—2008,定义 3. 5. 74〕
B. 10
带电部分IiVePart
正常使用时被通电的导体或导电部分，它包括中性导体，但按惯例不包括PEN导体、PEM导体和
17
GB 19517—2009
PEL导体。
〔GB/T 2900. 1—2008,定义 3. 5. 34〕
B. 11
保护接地 protective earthing
为防止发生电击危险而与下列部件进行电气连接的一种措施：
——裸露导电部件；
..主接地端子；
——外部导电部件；
接地电极:
——电源的接地点或人为的中性点。
B. 12
直接接触保护 protection against direct contact
所有保护人和动物不受与电气设备带电部分接触危险的措施。
B. 13
间接接触保护 protection against indirect contact
所有保护人和动物不受由于外露导电部分上危险的接触电压所造成危险的措施。
B. 14
专业人员 skilled person
受过专业教育并具备经验,有能力识别风险并能够避免电气危险的人员。
ClEC 60050-826：2004,定义 826-18-01〕
注：为评价专业教育程度，也可以把在有关技术领域上的多年实践活动计算在内。
B. 15
受过培训 的人员(电气)instructed person (electrically)
在熟练电气技术人员建议或监督下,有能力识别风险并能够避免电气危险的人员。
CIEC 60050-826:2004,定义 826-18-02〕
B. 16
非专业人员 unskilled person
既不是专业人员，也没受过初级训练的人员。
B. 17
电气作业场所 electrical workplace
主要是用于电气设备运行且一般只有专业人员或受过初级训练人员进入的空间或场所。
B. 18
封闭电气作业场所 enclosed electrical workplace
只用于电气设备运行且处于封闭的空间或场所，只有授权的人员才可开锁，只允许专业人员或受过 初级训练的人员进入。
18
GB 19517—2009
参考文献
[1] GB/T 2900. 1—2008电工术语基本术语
[2] GB/T 20000. 4-2003标准化工作指南第4部分：标准中涉及安全的内容
[3] IEC 60050-826:2004国际电工词汇 第826部分：第826章：建筑物的电力装置
打印H期:2010年3丿］16 H「007
Izlnlγ>6lb50
中华人民共和国
国家标准 国家电气设备安全技术规范 GB 19517—2009
*
中国标准出版社出版发行
北京复兴门外三里河北街16号
邮政编码：100045
网址 WWW. spc. net. cn
电话：6852394 6 68517548 中国标准出版社秦皇岛印刷厂印刷 各地新华书店经销
*
开本880X 1230 1/16 印张1.5 字数43千字 2010年3月第一版2010年3月第一次印刷
*
书号：155066 • 1-39935 定价 24. 00 元
如有印装差错由本社发行中心调换
版权专有侵权必究
举报电话 “010)68533533
