中华人民共和国行业标准

内河电子航道图技术规范

JTS 195—3T019

主编单位:长江航道局

交通运输部水运科学研究院批准部门：中华人民共和国交通运输部施行日期：2019年8月15日

厶茨史通电版袂股份有限公司

2019 •北京

交通运输部关于发布《内河电子航道图技术规范》的公告

2019年第48号

《内河电子航道图技术规范》为水运工程强制性行业标准,标准代码为JTS 195-3-2019,现予发布，自2019年8月15日起施行，由交通运输部水运局负责管理和解释，

特此公告，

中华人民共和国交通运输部 2019年6月24日

制定说明

本规范是根据《交通运输部关于下达2013年度水运工程标准编制计划的通知》（交水发〔2013〕462号）的要求，由交通运输部水运局组织有关单位展开广泛深入调研和专题研究,反复修改编制而成.

为推进内河航道信息化建设,促进智能航运发展,在现行相关标准基础上,综合考虑我国江河、湖泊、水库、运河等内陆水域及开放水域的实际情况,结合内河电子航道图制作、更新维护及应用业务需要,制定本规范，

本规范共分为9章和6个附录,并附条文说明，主要包括内河电子航道图的数据源、物标与编码、数据结构与文件、显示、检验、数据保护等内容.

本规范主编单位为长江航道局、交通运输部水运科学研究院,参编单位为长江航道测量中心、武汉大学、交通运输部科学研究院、广东省航道事务中心、江苏省交通运输厅港航事业发展中心、湖南省水运管理局、黑龙江省航道局，本规范编写人员分工如下：

1总则:李一兵吕永祥

2术语:何明宪费维军蔡忠亮

3基本规定:李一兵何明宪张鹭

4数据源:邓乾焕黄莉莉周冠男董爱民

5物标与编码:杨保岑徐硕梁武南何宇飞

6数据结构与文件:周冠男刘力徐乐黄莉莉

7显示：吕永祥	徐乐	蔡忠亮熊金宝冯晓
8检验:徐硕	石昕	陆培丰李晓雨
9数据保护:李	莉顾	群
附录A ：邓乾焕	杨保岑	梁武南黄莉莉董爱民徐秀梅
附录B：何明宪	徐硕	李莉徐乐刘力何宇飞
附录C：周冠男	刘力	黄莉莉黎广宇冯新强
附录D：徐乐	吕永祥	蔡忠亮顾群
附录E：徐硕	陆培丰	宫彦萍

附录F：徐秀梅

本规范于2018年11月22日通过部审,2019年6月24日发布，自2019年8月15日起施行"

内河电子航道图技术规范（JTS 195-3—2019）

本规范由交通运输部水运局负责管理和解释，各单位在执行过程中发现的问题和意见,请及时函告交通运输部水运局（地址:北京市建国门内大街Il号,交通运输部水运局技术管理处,邮政编码：100736）和本规范管理组（地址:湖北省武汉市江岸区解放公园路 20号,长江航道局，邮政编码：430010）,以便修订时参考

1 总则................................................................................................（1）

2 术语................................................................................................（2）

3基本规定..........................................................................................（3）

4数据源.............................................................................................（5）

4.1 一般规定....................................................................................（5）

4.2数据内容....................................................................................（5）

5物标与编码.......................................................................................（6）

5.1 一般规定....................................................................................（6）

5.2物标与属性.................................................................................（6）

5.3 编码..........................................................................................（7）

6数据结构与文件.................................................................................（8）

6.1 一般规定....................................................................................（8）

6.2数据结构....................................................................................（8）

6.3 数据文件....................................................................................（9）

7 显示 .............................................................................................（12）

7.1 一般规定.................................................................................（12）

7.2 显示要求.................................................................................（12）

8检验.............................................................................................（13）

9数据保护.......................................................................................（14）

附录A 物标与属性 ..............................................................................（15）

A. 1 物标与属性列表 ........................................................................（15）

A.2物标详细规定...........................................................................（26）

A.3属性详细规定...........................................................................（Ill）

附录B编码....................................................................................（195）

B. I控制基准数据...........................................................................（195）

B.2 河道与水文数据........................................................................（196）

B.3航道与港航数据........................................................................（207）

B.4导助航服务设施数据..................................................................（226）

B.5与通航有关的设施数据...............................................................（285）

B.6近岸交通与管线设施数据............................................................（312）

B.7地貌与植被数据........................................................................（314）

内河电子航道图技术规范（JTS 195-3—2019）

B.8境界数据.................................................................................（318）

B.9其他相关地物数据.....................................................................（319）

B. 10 元数据.................................................................................（331）

附录C数据集数据结构.....................................................................（337）

附录D 显示 ....................................................................................（349）

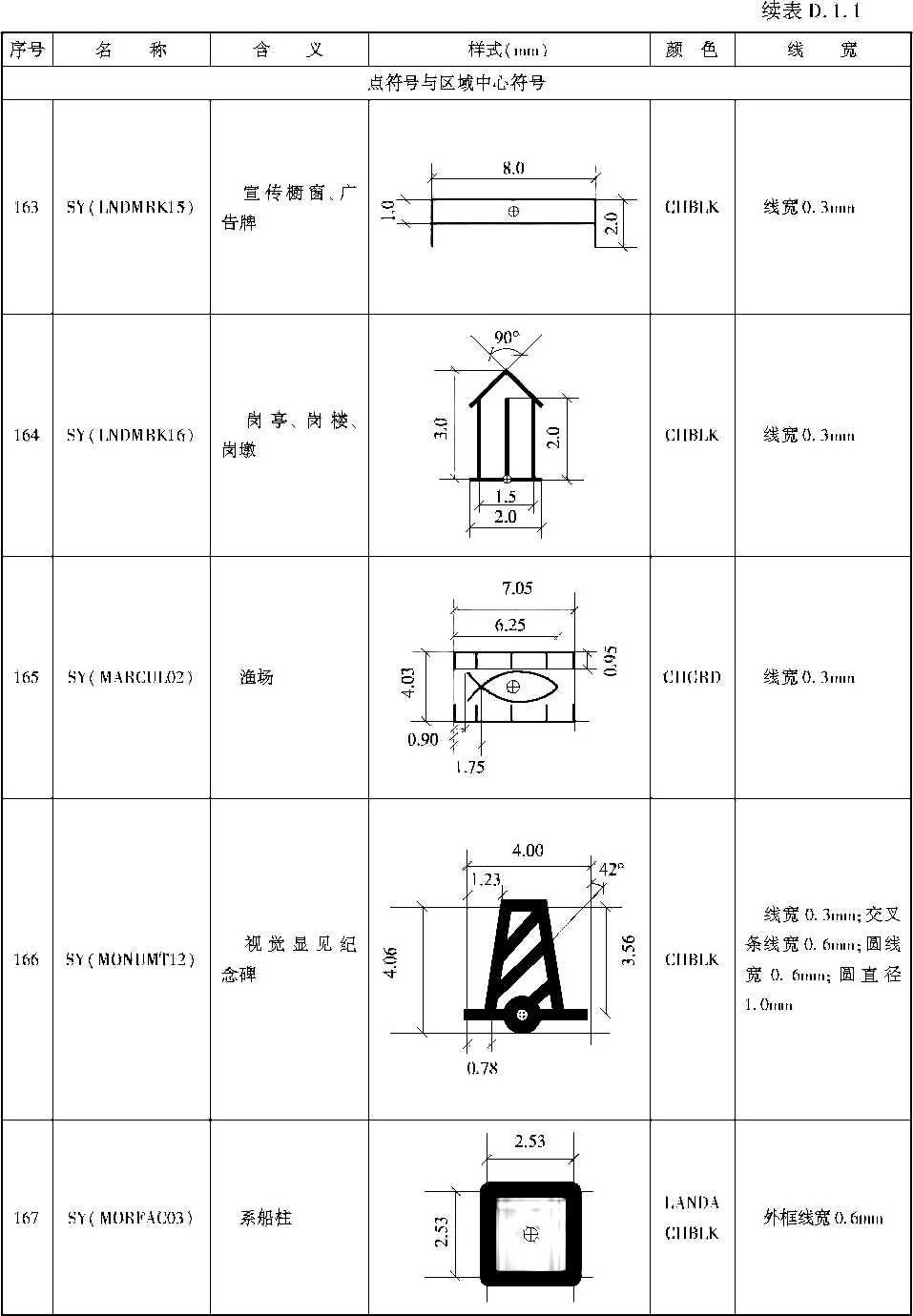

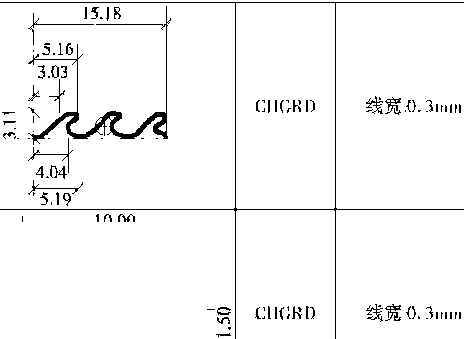

D. 1 符号.......................................................................................（349）

D.2显示规定.................................................................................（457）

附录E检验内容..............................................................................（471）

附录F本规范用词说明.....................................................................（496）

引用标准名录....................................................................................（497）

附加说明本规范主编单位、参编单位、主要起草人、主要审查人、总校人员和管理组人员名单...............................................................（498）

条文说明..........................................................................................（501）

1总则

1.0.1为统一内河电子航道图技术标准,规范内河电子航道图制作、更新维护,制定本规范“

1.0.2本规范适用于江河、湖泊等内陆水域的电子航道图制作、更新维护。

1.0.3内河电子航道图制作、更新维护除应符合本规范的规定外，尚应符合国家现行有关标准的规定，

内河电子航道图技术规范(JTS 195-3—2019)

2术语

2.0.1 内河电子航道图 Inland ElCCtroniC Navigationiil Chart

将内河航道的地物、水深、航标等信息以数字化形式表达的航道图,是在内容、结构和格式上标准化的数据集，

2.0.2 数据源 SQurcC Data

用于内河电子航道图制作的数据和资料，

2.0.3 单元 CeH

按地理区域划分的内河电子航道图数据基本单位，

2.0.4 特征物标 FCatLlrC Object

现实世界实体非位置信息的表达，

2.0.5 空间物标 SPatialOhjCct

现实世界实体位置信息的表达，

2.0.6 属性 AttriblItC

物标的特性,通过一组特定的编码、缩写词、定义和可用值描述，

2.0.7 元物标 MetaobjCCt

描述物标共有信息的特征物标。

2.0.8 地理物标 GCOgraPhiC Object

描述实体特性的特征物标，

2.0.9 组合物标 Collection Object

描述物标间关系的特征物标，

2.0.10 链-结点 Chain-node

以孤立结点、相连结点和边描述几何图形的数据结构"

2.0.11 孤立结点 2。IatedNOdC

几何位置孤立,不与任何边相连的零维空间物标"

2.0.12 相连结点 COnnCctcd NodC

作为边的起始点或终止点的零维空间物标，

2.0.13 边 EdgC

由两个相连结点和任意插值参数所定位的一维空间物标,.

2.0.14 封装 EncaPSMatiOn

字段、记录的识别及其分组和数据语法规则，

2.0.15 数据集 Data Sct

以内河电子航道图数据结构存储的一个数据逻辑组.

2.0.16 交换集 EXChangc SCt

用于内河电子航道图数据传输的文件集。

3基本规定

3. 0.1内河电子航道图的平面基准、高程基准和深度基准应符合下列规定,

3.0.1.1平面基准应采用2000国家大地坐标系"

3.0.1.2高程基准应采用1985国家高程基准，

3.0.1.3深度基准宜根据内河特点确定，

3.0.2内河电子航道图的度量单位及数据取位应符合表3. 0.2的规定，

表3.0.2度量单位及数据取位

项目	度量单位	数据取位
坐标		0. (XXXX)I
深度	H1	0.1
________高度	ιr∣	0.1
距离	Ihi	0.01
速度	ItiA	0. 1
角度	O	0,01

3.0.3内河电子航道图应根据船舶航行、航道维护生产等目的确定编码和用途分类，内河电子航道图编码、用途分类应符合表3. 0.3的规定，

表3. 0.3编码、用途分类

编码	用途分类	编码	用途分类____
1	水域概要图	G	—
2	航道概要图	7	内^m道图
3	—	区	内河港口图
4	—	9	内河锚泊图
5	—		叠加图

注I叠加图仅作为临时通告使用.

3. 0.4内河电子航道图的比例尺应与用途分类相适应,并应符合下列规定•，

3.0.4.1水域概要图应反映水域的总体特征，比例尺宜为1 : 200000“

3.0.4.2航道概要图应反映航道概要情况，比例尺宜为1 ； 199999 - I ： 50000,, 3.0.4.3内河航道图应反映航道详细信息，比例尺宜为1 ： 49999〜1 : 2000 3.0.4.4内河港口图应反映港口详细信息，比例尺宜为I ： 1 OoO0 ~ I ： 2000 _：_,3.0.4.5内河锚泊图应反映锚泊有关详细信息，比例尺宜为1 ： 5000-I ： 1000“ 3.0.4.6叠加图比例尺宜与被叠加图的比例尺相适应•，

3. 0.5内河电子航道图制作应采用等比例或更大比例尺的数据源“

内河电子航道图技术规范(JTS 195-3—2019)

3.0.6制作内河电子航道图时,宜按照比例尺由大到小的原则选择数据源，

3.0.7内河电子航道图的单元划分应符合下列规定：

(1)采用矩形自由分幅的方式进行划分；

(2)保持地理区域相对完整、便于使用；

(3)单元内数据量适宜,尽量减少单元数量；

(4)必要时，允许单元之间部分重叠，

3.0.8内河电子航道图的单元宜采用自航道下游至航道上游的顺序编号，

3.0.9内河电子航道图应以本规范规定的数据结构与文件格式进行存储，

3.0.10内河电子航道图应进行质量检验，

3.0.11内河电子航道图在下列情况下应进行更新：

(1)河床变化较大或航道发生重大变化；

(2)重要航道要素变化较大；

(3)其他需要更新的情况，

4数据源

4.1 一般规定

4.1.1数据源应真实、安全、可靠

4.1.2数据源的内容应根据内河电子航道图用途分类确定，

4.1.3制作内河电子航道图的数据应进行甄别、筛选、处理.

4.2数据内容

4.2.1数据内容应包括图形文件和说明性文件，

4.2.2图形文件宜包括下列内容：

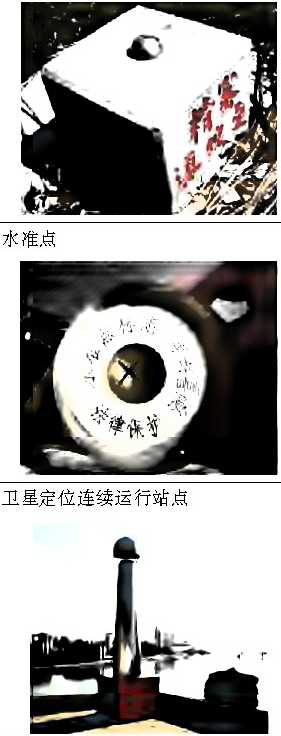

(I)控制基准数据,主要包括平面、高程控制点等；

(2)河道与水文数据，主要包括岸线、滩、水深、礁石、等深线、水流、水文站、水位站等；

(3)航道与港航数据,主要包括水陆分界线、导航线、深水航道、推荐航路、分道通航线、航道里程、船闸引航道、轮渡航线、锚地、停泊区、警戒区、警告区、沉船、救助站、水上服务区、港航管理机构等；

(4)导助航服务设施数据,主要包括航行标志、信号标志、专用标志、警示标志、通信报告区等；

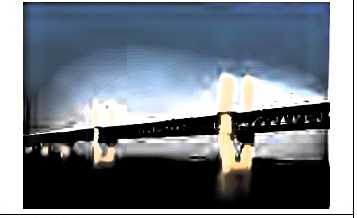

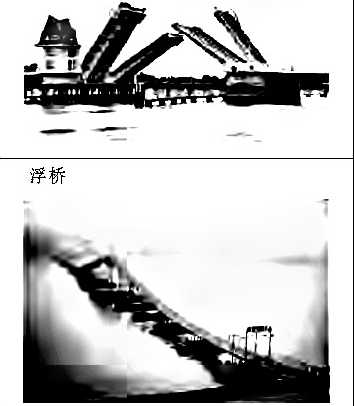

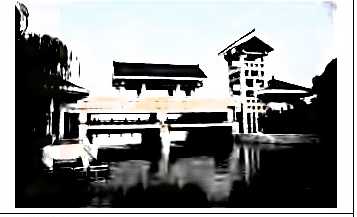

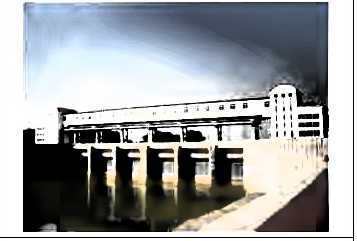

(5)与通航有关的设施数据,主要包括桥梁、线缆管道、隧道、闸、通航建筑物、坝、码头、整治建筑物、船坞、系泊绞缆设施、船台滑道等近岸建筑物、取排水口等水利及附属设施等；

(6)近岸交通与管线设施数据,主要包括公路、铁路、管线附属设施等；

(7)地貌与植被数据，主要包括高程点、等高线、自然地貌、植被等；

(8)境界数据,主要包括分界线、地名等；

(9)其他相关地物数据,主要包括房屋设施、工农业有关设施、公共服务有关设施、名胜古迹及烟囱、高塔等具有航行方位意义的地物设施等，

4.2.3说明性文件宜包括图片资料、航路指南、航道通告(通电)、气象水文资料、水道说明和其他重要地物的说明资料等，

4.2.4说明性文件应使用中文表述,可使用英文作为补充，

内河电子航道图技术规范(JTS 195-3—2019)

5物标与编码

5.1 -般规定

5.1.1内河电子航道图物标应包括特征物标和空间物标.

5.1.2特征物标可独立存在,也可与一个或多个空间物标相关联，

5.1.3每个空间物标必须关联一个特征物标,且可包含属性信息，

5.1.4内河电子航道图制作应采用地理物标、元物标、组合物标三类特征物标和矢量类型的空间物标，

5.1.5矢量类型的空间物标应使用链-结点拓扑表达,点应表示为孤立结点或相连结点,线应表示为边或相连结点序列，面应表示为从相连结点起始和终止的边的闭合环，

5.2物标与属性

5.2.1用于内河电子航道图制作的地理物标及属性应符合附录A的规定.

5.2.2元物标的使用应符合下列规定"

5.2.2∙ 1用于内河电子航道图制作的元物标及属性应符合附录A的规定，

5.2.2.2单元的必备元数据地理覆盖范围、数据质量、助航标志体系应使用相应元物标表达"

5.2.2.3单元内物标采用的深度基准不统一或比例尺不一致时,应通过使用元物标或地理物标属性表达,并应优先使用元物标.

5.2.3组合物标的使用应符合下列规定＜,

5.2.3.1用于内河电子航道图制作的组合物标及属性应符合附录A的规定，

5.2.3.2表达两个以上特征物标间的关联或集合关系应采用组合物标，

5.2.3.3组合物标不应关联任何空间物标，

5.2.4对具有同一用途分类的单元中跨单元的物标的处理应符合下列规定.

5.2.4.1单元重叠部分内的所有物标应归属于其中一个单元，

5.2.4.2点状和线状物标位于单元相邻边界上时,宜划归到其西面或南面的单元，

5.2.4.3线状和面状物标跨单元时,其图形在每个单元边界处应分割开,并应满足下列要求：

(1)不出现相离、相迭或交叉,在边界上匹配一致；

(2)被单元分割开存在于多个单元内的每个部分均具备完整的属性描述；

(3)屏蔽被单元分割开存在于多个单元内的面物标的共用边界，

5物标与编码

5.3编码

5.3.1内河电子航道图制作应使用对应的特征物标及属性对数据源中所包含的实体进行编码,编码应符合附录B的规定.

5.3.2属性编码及赋值应符合下列规定，

5.3.2.1属性编码应符合附录B的规定，

5.3.2.2必备属性应编码,其取值未知时,应赋值为“未知I,

5.3.2.3条件必备属性，当定义的条件满足时应编码，其取值未知时，应赋值为 "未知"：,

5.3.2.4可选属性,在其值已知时可编码，其取值未知时不编码.

5.3.2.5浮点型、整型属性值不应采用无效零填充，

内河电子航道图技术规范(JTS 195-3—2019)

6数据结构与文件

6.1 -般规定

6.1.1内河电子航道图的数据结构应使用树形结构描述,并应以前序遍历顺序解译，

6.1.2内河电子航道图数据封装应符合现行国家标准《信息技术信息交换用数据描述文卷规范》(GB/T 16684)的有关规定，

6.2数据结构

6.2.1数据结构的表达应符合下列规定：

(1)采用元特征记录表达元物标；

(2)采用地理特征记录表达地理物标；

(3)采用组合特征记录表达组合物标；

(4)采用特征记录至特征物标指针字段表达特征物标之间的从属关系；

(5)采用特征记录属性字段或特征记录国家属性字段表达特征物标属性；

(6)采用矢量记录表达矢量类型空间物标；

(7)采用孤立结点矢量记录表达孤立结点；

(8)采用相连结点矢量记录表达相连结点；

(9)采用边矢量记录表达边；

(10)采用环状边矢量记录表达面；

(H)采用矢量记录属性字段表达矢量类型空间物标属性；

(12)采用特征记录至空间记录指针字段表达特征物标与空间物标之间的关系；

(13)一条或多条记录构成一个数据集,采用数据集地理参考记录表达数据集的元数据，

6.2.2基本数据集数据结构应符合附录第C.0. I条的规定,更新数据集数据结构应符合附录第C. 0.2条的规定,基本数据集、更新数据集中各记录、字段应符合附录第C. 0. 3 条~第C. 0.9条的规定，

6.2.3特征记录应符合下列规定"

6.2.3.1除水深外的特征物标的每个实例应对应一条特征记录，一条特征记录中不应存在子字段取值完全相同的特征记录属性字段和特征记录国家属性字段，

6.2.3.2水深的多个实例可对应一条特征记录,可将除水深值外的其他属性值相同的水深合成到一条特征记录中，

6.2.4组合特征记录不应关联任何空间记录,且每个组合特征记录应至少组合两个特征

6数据结构与文件

记录或其他组合特征记录.

6.2.5特征物标之间的从属关系应通过指定主要特征物标作为主特征记录并在其指针字段中编码,主特征记录应符合下列要求，

6.2. 5.1主特征记录应至少关联一条空间记录，

6.2.5.2主特征记录可关联其他主特征记录，

6.2.6每条矢量记录中不应存在子字段取值完全相同的矢量记录属性字段。

6.2.7子字段应按照规定的ASCIl或者二逬制格式进行编码,编码应符合表6. 2. 7的规定"

表6.2.7子字段类型

子字段类型	ASClI格式	二进制格式
固定长度	子字段所占的空间应填满空格	二进制值的所有位设置成1
可变长度	只需要对子字段的分隔符编码~	—

6.2.8变长子字段应由单元结束符终结,变长字段应由字段结束符终结,各个词汇级别的结束符定义应符合表6.2.8的规定，

表6.2. 8各词汇级别结束符定义

词汇级别	单元结束符(UT)	字段结束符(KD
词汇级别U	(1/15)	(1/14)
词汇级别1	(1/15)	(1/14)
词汇级别2	(0/0) (1/15)	(0/0)(1/14)

6.2.9 AftClI格式的字符型子字段取值所使用词汇应符合下列规定,

6.2. 9.1词汇级别O应符合现行国家标准《信息技术信息交换用七位编码字符集》 (GB/T 1988)的有关规定,

6.2.9.2词汇级别1应符合现行国家标准《信息处理八位单字节编码图形字符集

第一部分;拉丁字母一》(GB/T 15273.1 )的有关规定，

6.2,9.3词汇级别2应符合现行国家标准《信息技术通用多八位编码字符集(UCS)》 (GB 13000)的有关规定。

6.2. 9.4特征记录属性字段中属性值子字段的取值应使用词汇级别0或词汇级别1 ,

6.2.9.5特征记录国家属性字段中属性值子字段的取值应使用词汇级别0、词汇级别1 或词汇级别2,

6.2. 9.6其他字符型子字段的取值应使用词汇级别0,

6.2.10二进制格式的子字段取值应为整数,浮点值应通过乘数因子转换为整数值，坐标和水深的乘数因子应以数据集为基础定义,其他浮点值的乘数因子应以字段为基础定义"

6.3数据文件

6.3.1 一个单元应对应一个独立的数据集,

内河电子航道图技术规范(JTS 195-3—2019)

6.3.2 一个交换集应包含一个目录文件和至少一个数据集,还可包含文本文件、图片文件或其他文件。

6.3.3 一个交换集可分成几个盘卷,一个数据集不应分成多个盘卷。

6.3.4目录文件应符合下列规定，

6.3.4.1每一盘卷应有一个根目录，目录文件应在第一盘卷的根目录下定义,子目录文件可在交换集里任何一个盘卷的根目录下定义，

6.3.4.2目录文件应含有文件所在盘卷的卷名和完整路径名，

6.3.4.3 一个子目录内的文件不宜超过64个，

6.3.4,4目录文件数据结构应满足下列要求：

(I)字段结构见图6.3.4； H录文件 I -...eR>--目录目次记录

L-OOr --记录标识符

--<!>-- 口录口次(CATD )字段

图6. 3. 4目录文件字段结构

(2)目录目次记录包含交换集中文件定位及引用所需要的信息和个体记录间关系的信息；

(3)目录目次(CATD)字段的子字段见表634.

表6.3.4目录目次(CATD)字段的子字段

子字段名	标识	用法	ASCll格式	域代码	取值	取值说明
记录名	RCNM	M	A(2)	an	CD	目录目次
记录标识号	HCID	M	1(10)	Illl	—	值域 1 ~(2'≈ⁱ -2)
文件名	nil：	M	A3	hl	—	从根目录起的数据集、图片、文本等的全躇径名称
文件长名	INlL	—	认｝	bi	—	表示文件长名的字串
卷标	VOLM	M	AO	hi	—	文件出现的卷名
实现方法	IMPL	M	A(3}	Ull	ASty BlN/ TXT/ TM等	ASC适用于目录文件 BlN适用于数据集 TXT适用于ASCII码正文文件(包括咚 aDME. TXT自述文件) TIF适用于图片文件其他通过私下协议提供的文件自定义取值
最南端纬度	HIAT	—	K()	rwd	—	FlLE子字段所指文件中数据区的最南纬度,南纬为负
最西端经度	WLON	—	HO	Iml	—	FILK子字段所指文件中数据区的最西经度,西经为负
最北端纬度	INIAT	—	K(I	real	—	FIIM子字段所指文件中数据区的最北纬度

6数据结构与文件

续表6-3.4

子字段名	标识	用法	ASCll格式	域代码	取值	取值说明
最东端经度	ElQN	—	R()	real	—	FlLE子字段所指文件中数据区的最东经度
循环冗余校脸码	CRCS	M	M)	h”	—	FllM子字段所指文件的32位循环冗余校验码
注释	(X)MT	—	AO	bi	—	—

注:①A字符型数据,I-隐式声明出一显式声明；

②A("｝」(")-子字段有固定长度"字节,A()』()•■子字段的长度可变,由特定的定界符决定:

③皿-字母数字=A ~Z,a~z,0~9,- »",-?"；

④加一整数:空格J + "J -"《~9,右对齐，左侧补0；

⑤M-基本正文；

⑥g小实数:空格J + "，-一" J." ,0 ~9 ；

⑦h*十六进制数:A ~ FQ ~9；

⑪"用法"一列中，M-必备的子字段.-—”一这什字段是可选的

6.3.5交换集内的文件命名应符合下列规定，

6.3.5.1文件名不应超过八个字符，由大写字母A ~Z、数字0 ~9或下划线"_”组成；扩展名不应超过三个字符,二者之间以". "作为分隔符。

6.3. 5.2目录文件应命名为CATALOG. EEE,其他文件不应与其同名.

6.3.5.3数据集命名应满足下列要求；

(1)数据集文件名为八个字符,扩展名为三个字符,二者之间以" 一 "作为分隔符；

(2)第一、二个字符用于标识制作机构,第三个字符为用途分类对应编码,第四到第八个字符用于单元编号,前八个字符由大写字母A ~Z、数字0~9组成；

(3)基本数据集的文件名具有唯一性,扩展名为000 ；

(4)更新数据集与对应基本数据集文件名保持一致,扩展名为001 ~999,并按顺序使用，

6.3.5.4文本和图片文件命名应满足下列要求；

(1)文本和图片文件名长为八个字符,扩展名为三个字符,二者之间以“."作为分隔符；

(2)第一、二个字符用于标识制作机构；第三到第八个字符自定义;前八个字符由大写字母A~Z、数字0~9组成；

(3)文件名具有唯一性,文本文件扩展名为TXT,图片文件扩展名为TIF；

(4)自述文件命名为README. TXT,

6.3.6盘卷命名应符合下列规定，

6.3.6.1名称格式应为VSSXNN₅V为强制使用的第一个字符,SS为交换集里指定卷的顺序号,X为强制使用的分隔符号,NN为交换集里盘卷的总数，

6.3.6.2每个盘卷在交换集中应有唯一被识别性，

内河电子航道图技术规范(JTS 195-3—2019)

7显

7.1 -般规定

7.1.1内河电子航道图的显示应通过图形视觉语言完整、准确地表达，

7.1.2显示文字应使用中文,对外轮开放水域的内河电子航道图可使用英文作为补充，

7.2显示要求

7.2.1符号、文本的显示应符合下列规定，

7.2.1.1符号和文本应清晰可辨，

7.2.1.2当显示比例变化时,应保持符号和文本大小不变"

7.2.1.3符号样式、尺寸等的设计应符合附录第D.1.1条的要求.

7.2.2物标、属性与符号指令的对应关系应符合附录第D.1.2条的规定，

7.2.3坐标、深度、高度、速度等的度量单位及数据取位的显示宜与第3. 0.2条规定一致"

7.2.4显示类别应包含标准显示、基础显示和其他显示，物标与显示类别对应关系应符合附录第D. 2.1条的规定.

7.2.5颜色显示应符合下列规定，

7.2.5.1亮度及颜色控制应符合附录表D. 2.2-1〜表D2.2-4的规定,并应在不同显示模式下清晰可辨"

7.2.5.2配色方案应符合附录表d.2.2-5~表/2.2-12的规定，

8检验

8.0.1内河电子航道图的物标与属性编码、数据结构、文件等应进行全面检验.检验内容应符合附录E的有关规定，

8.0.2内河电子航道图检验应包括过程检查、最终检查和质量验收"过程检查和最终检查应采用全数检查;质量验收可进行抽样检查。

8.0.3过程检查、最终检查和质量验收应独立、按顺序进行，

8. 0.4内河电子航道图应使用计算机自动检查、计算机辅助检查、人工检查相结合的方式进行检验.

8. 0.5检验中发现的错误应处理,不影响数据整体质量的警告可不处理，

8. 0.6对于检查出的错误修改后应复查,直至检查无错误为止，

内河电子航道图技术规范(JTS 195-3—2019)

9数据保护

9.0.1内河电子航道图制作系统对操作人员的身份鉴别和权限控制应满足下列要求，

9.0.1.1内河电子航道图制作系统应具有对操作人员进行身份鉴别的功能,身份鉴别宜采用用户身份标识唯一性检查、用户身份鉴别信息复杂度检查、登录失败处理等技术，

9.0.1.2内河电子航道图制作系统应具有对操作人员进行权限控制的功能,权限控制方式宜采用访问控制、角色管理等技术，

9.0.2内河电子航道图数据保护应符合下列规定，

9.0.2.1数据制作系统的管理数据宜加密存储和备份.

9.0.2.2数据预处理、编辑和产品制作各环节中的数据宜采用防火墙、入侵检测、病毒防护、安全扫描等网络安全技术进行安全保护,,

9.0.2.3数据保护宜采用数据库漏洞扫描、数据库加密、数据库防火墙、数据脱敏、数据库安全审计、数据库备份等数据库安全技术.,

9.0.3内河电子航道图在发布前应进行数字水印、数字签名、密钥等数据保护技术处理,

附录A物标与属性

A.1物标与属性列表

A.1.1内河电子航道图使用的物标应按表A.1.1确定" 表A. Ll物标列表

地理物标
序号	缩写	名称	____英文名称	代码
1	ΛCIIARK	锚泊区	Aικ^,lιo∣'iψe alert	4
2	AGIIBKt	锚位	Antdiorage BhiIi	3
3	AOMAKK	行政区划	Λ (IiriiniHli-CiIiiJii M尸 4
4	AIKAKE	机场	AiiporlZciiriipId	2
5	BCNN \(；	航行标志岸标	Beacon. IiavipiJioii	26021
6	BCN耳CN	信号标志岸标	BeciroiLHigiiaI	26023
7	BCNSPP	专用标志岸标	Hea^nii«special piιιp(wr∕grneral	g
8	BGNWAK	警示标志岸标	Bejicoii _τwa∣^,ιιiι∣μ	2献)3
g	BERARE	停泊区	Berlli ai r a	26001
10	BERTlS	泊位	Bmli	K)
H	BOYNVG	航行标志浮标	Buoy, iiavi^iɪlioii	26022
12	BuYSCN	信号标志浮标	Buoy ,H⅛nul	26024
13	Bt)YSPP	专用标志浮标	Bιιoy,spe(^,ial pιιιp(He∕geιιr∣∙al	19
14	BOYWAK	警示标志浮标	Bn»y . wurιιiιι∣;	28004
15	BRcARt	桥区	Brid肾 i”ea	17053
16	BRIPCE	桥梁	Bιi⅛e	Γl
17	BIlAARr	建第物区	Biiill-Iip area	13
18	BL∣∣S(I	单体建筑	BHildi 呼 ∕iι∣gltⁱ	T2
19	BLlNSTA	服务区	Bunker Xlnliiiii	17054
2()	CANAlS	SS	Caiiiil	23
21	CAHSWY	干堤	CUtlRLWlIy	顏
22	CBLARK	线缆区	Cablfⁱ area	20
23	CBLt)IlD	架空线缆	CilblLj)Vf rheid	21
24	CBLSuB	水下线缆	Cjdjk_rMii hi rɪiɪrine	22

内河电子航道图技术规范(JTS 195-3—2019)

续表AJJ

地理物标
序号	缩写	名称	____英文名称	代码
25	CIIKPNt	检查站	Clieckpoiiil	28
26	CUALNK	岸线	CoasL IillL	30
27	COMARK	通信报告区	GoiriirnHiiruIiaii uιvii	17055
28	CONVYK	传送装置	CjoiiveytH-	34
29	CRANKS	超重机	C IrulF	35
30	CTNAKE	警告区	(Jani ion area	27
31	CTRPNT	控制点	Colllgl PciM	33
32	CTSARH	过驳区	Cargo I ini I »ilii pιrιr∣il m	25
33	CURENT	水流.	GiiiTPirt	36
34	CLlSZNK	关税区	(□ιικl(Hrι Ztiiie	37
35	DAMCON	水坝	l):iiri	38
36	DKPARK	深度范围	Peplli uι^,en	42
37	DrPCNT	等深线	Deplh (^ιυιιloιιι	43
38	DISMAR	航道里程标志	DiiaUlMp itwl	44
39	DIVLNE	分界线	DiVidiI唱 line	2gOQ5
40	I)MpcRD	废旧船舶停靠场	lɔiiiripinʧ groin id ( vt*s÷∏r I)	48
41	DOCA RI'：	船坞区	Dock area	45
42	DKGAKK	疏浚区	Dι e⅛etl iiι^,en	46
43	DKYDuc	干船坞	Dry dork	47
44	DWKTCL	深水航道中心线	DFt^aP Weiler rn∣ιle t∙eιιlr^arl iι∣t^a	40
45	I)WRTPT	深水航道部分	Deep waler rn∣ιle p<ιιI	41
46	DYKCDN	_____堤	Dyke	4J
47	HXCNST	通航建気物	Kxt∙epliπ∣hil Ihivigcilioii ∏lr(M∣lιιι^,e	17070
48	KAIKWY	航道	Kairway	51
49	PERYKT	轮渡航线	I¹Vriy roll Ir	53
5()	r∣KSTA	消防站	Fi i t* Hhil ion	28006
51	WQDUC	浮船坞	Klo<ιliιιg dork	57
52	KLULNE	流速线	H (AV Velotqly (`onl(jiir liιιr⅛⅛υvrl	28007
53	口©∖心	流速区	Plmv vel()t^,i∣y area	26026
54	PNCLNE	栅栏线	l^t> I K'tⁱ∕wul I	52
55	FOCfIC	雾情信号台	Pug Rigl 向	58
56	TKPAKN	自由港区	Kι^,ee purl area	60
57	FSIIFAC	捕鱼设备	F⅛hiι∣μ lm"li∣y	55

附录A物标与属性

续表A-1-1

地理物标
序号	缩写	名称	____英文名称	代码
58	FSIICRd	渔场	Killing groι∣∣)d	56
59	FSIIZNe	渔业区	FiSllLry zone	54
60	CATcuN	闸门	(MH	61
61	GKONAM	地名	CrKJgrapIii (ⁱdl Iiuitir	28()08
62	IIRBARK	港区	I Iarboiir area	63
63	IlRBBSN	港池	IJiiil)∏ι∣r basin	17056
64	IIkbimc	港口 ^≡	I Iiirboiir ltu*ilily	64
65	111.1 LKKS	建船	Ilulk	65
66	∣S^rΓZNI<	近岸交通区	l∣M∣ιoιr l∣aiΓi(' /CllL	fr8
67	LAKARK	____湖泊	LjL	89
68	I.CBSKI¹	船闸引航道	Jj)(^,k basin ItMiIr	26008
69	LlCHTS	灯	∣⅛∣∣∣	75
70	LNDAKE	陆域	IdMld areaɪ	71
71	LN DKIΛ	地面高程	Land el eval io Ii	72
72	LNDMRK	陆地方位物	Iaiidirgik	74
73	INDReN	地面地带	Luinl「戶讨⑴]	73
74	LOCiPON	储物池/吹泥区	bψ∕*l⑴ιt√承Mld PClld Zspoi I groιι nd	80
75	LUKBSN	船闸	Lθ('k LiiHlll	79
76	MA(；\ AH	磁差	Meψιιeli<∙ Vxiricilioii	81
77	MaRCllL	水上养殖场	Maiine iaιιrt∕rιιIhirr	82
78	MOHFAC	系泊绞缆设施	Mooι∙iι∣⅛⅞^,aιρiιιjζ iat^ιili∣y	84
79	NAVLNE	导航线	Navigalion line	85
跳）	NKWOBJ	备用物标	Nf^JWobjLrl	IG
81	NOTMKK	标志标牌	Noliee ιriark	17()50
82	OBSTRN	障碍物	OlMlriidIinii	86
83	OFSPLF	水上平台	Oiisliore ρlaiibnn	87
84	UILBAK	____油障	t)il t)!iιι⅛ι^,	89
85	OSPAKK	水上作业区	Oiisl ι<<rr p rod Iicl io 11 uihi	88
86	PILBOP	引航员登船点	Pilol boɪii'diuʧ place	91
87	PILPNT	粧	Pile	州
88	PIPARK	管道区	PiPLlilH area	92
89	PIPOIID	架空管道	Pipeli lie .Kvriliead	93

内河电子航道图技术规范(JTS 195-3-2019)

续表A. 1.1

地理物标
序号	缩写	名称	____英文名称	代码
90	PIPSOL	水底/'陆地管道	Pipel iιιe.Siibiriariιιe∕(iι∣ IuikI	94
91	PONTUN	浮码头	P<1∣ιΓooιι	95
92	PKCARE	警戒区	Precaiiliiiiiaiy areil	96
93	PRDARr	生产/仓储区	P∣∙<κlιιc*li(1∣l∕sl<j 门1肾 4 rm a	97
94	PYLONS	支架/桥墩	Pykjiizhiidge H∣ιμpnι1	與
95	RADLNK	雷达导航线	Radur lint*	99
96	KaDKFL	雷^S射器	Kadur rd'∣eι∙l∏∣∙	101
97	RADRNC	雷达覆盖区	Kci<Lιr IciIIge	KW
98	K AIKΓ A	雷达站	Ksi(LiΓ Hhilioii	102
99	BAIIΛVY	____铁路	Railway	106
I(X)	HAPIDS	急流	Rapids	107
IOi	KCKTCI.	推荐航道中心线	Ke<⁴oιrιιrιrιι<le(l HMllL delH产rlilie	108
102	KCTLPT	推荐航道分道	Ke<∙()∣r∣ιrιelκle(l ∣ra(1i(* ki∣∣e pill	Γl()
103	KEeTRc	推荐航线	Kecoιrlιr∣e∣i(1e(i I∣n4	109
104	RKHHlP	垃圾回收处理站	Kp∣iisp (Iiiirtp	'17062
105	KEcSTR	整治建筑物	Kegu hili 11⅛ Siiiifiiire	26013
106	KKSAKK	受限区域	Keslriokd area	112
107	KIVKKS	河流	Kiver	114
108	ROADWY	____道路	K Oiid	「16
109	KSCSTA	救助站	Kesciie ⅛la∣iθ∣ι	'1Γ1
no	RTPBCN	雷达应答器	Radar IranHpoiider hea(<oιι	103
Ill	RIlNWAY	跑道	RiiiiWiiy	117
112	SBDAKK	____河床	Seabed area	121
'113	SKAAKK	命名水域	NUltled waler UlFa	119
114	SlllMPf	滩险	Shoul uιιd IHPiIL	26019
115	SILTNK	简仓/罐	SiItv^zIaiik	125
116	引 STAT	^a信号站	Signal ,∣ξili(i∣L Iιd1it	123
117	SISTAW	告警信号站	5igl∣al ^lalioιι. Wiii¹Iiiiig	124
118	SLGONS	岸线建筑物	5liθ∣eliι∣e t^,o∣ιslιιι<¹li<ιιι	122
119	SLOCKI)	倾斜地面	Sloping SlUlllId	127
12()	SL(JΓO P	坡顶线	Slope Iopliiit*	126
121	SMCFAC	船用服务设施与场所	Sinall (^,∣^,aii huM∣ily	128
'122	SNDWAv	沙纹	Sand wavrH	118
123	S0L∣NI)(i	水深	Son ιι<li ιιμ	129
124	SWPAKI^	扫测区	5?wepl iɪip注	134

附录A物标与属性

续表A-1-1

地理物标
序号	，缩写	名称	英文名称	代码
125	TERMNL	货物集散地	Tenrii Iial	17064
126	WPMAK	顶标	^rPnpiriark	144
127	TKNBSN	调头区	Iliriiilig 卜阂卄	17065
128	TSIlLN E	分道通航分隔线	^,Γr!ii'ii(∙ ^epaniJ ion IiUL	145
129	TSKZNK	分道通航分隔带	Tiiiili(• Hrpciralioii zone	150
130	TSSBND	分道通航制边界	Trulfic separalion sdieirie boιιιχhιry	146
131	TSSCRS	分道通航制交汇处	TlMTiN Heparalion ^t¹l∣e∣ne(屮(房4\|唱	147
132	TSSLpT	分道通航制分道	TaITir Hrparalioii ^c∣∣eιne IHlle purl	148
133	I¹SSKON	分道通航制环形道	TιaiΓi<^, Mepurali<]∣ι h(∙Iifimp γoiiι∣<Jul)oιιl	149
134	^rΠ.∣NNI<L	隧道	^,Γιι∣ιιιel	151
135	TBRTPT	双线航道分道	^rIVo-Way IyuiIf pu∣1	152
136	UNSARE	未测区	UiHiirveyed area	154
137	l∣WTR0C	暗礁/适淹礁	LJ ιιderwii∣r∣7^, awiiH∣ι rock	153
138	VKGATN	植被	VfMreIaIioii	155
139	W VPCO N	水利^M	Vt^,'ale^jr co I ∣Hrrvαι ie^,v	26017
140	WATPAL	瀑布	Wakriall	157
141	WATMKA	水文测量设施	Waler in ensure (^,oικeιva∣H^,y	26018
142	VtATTllR	紊流	Vt'ciJer lι>rbιι leιι<^,e	156
143	WRKCKS	____沉船	WlL4	159
144	VVTSAKK	水上服务区	⅛∖ιJervvciy serviee uγpu	28009
145	WTOPKF	水道断面	Walerway PlMig	17052
元物标
146	M-ACCY	数据精度	Aftmidcy ŋf daJa	3促）
147	M-COVK	地理覆盖范围	(IljVP ΓilgP	302
148	M-CSCh	数据编辑比例尺^-	Gompi hɪlit)ii 虫以IC of(血渡	301
149	M.NPL∣B	航道图出版信息	Nmil i(^aiil pιιbl i<'iil ion i MoEhlJicll	305
150	M-NSYS	助航标志系统	NilviSiiliUllUl SVHleiri Ul ιrιaι*ks	306
151	M-QlIAL	数据质量	Uliciliiy ol (kla	3()8
152	MJSIMT	深度基淮	SfNiiidiiig (Iuliiiri	309
153	M-SRKL	测量可靠性	S∣∣∣wy Ielirtbilily	310
154	M_VI)AT	高程基准	V÷r∣icu∣ tlalιιιrι(il dal a	312
组合物标
155	C_ACf；R	集合	Aggl LpIli ci I	400
156	C-ASSO	关联	Awwhliun	4()1

内河电子航道图技术规范(JTS 195-3-2019)

A. 1.2内河电子航道图采用的属性应按表A. L 2确定，

表A.1.2属性列表

特征物标属性
序号	缩写	中文名称	英文名称	代码
1	ADDMRK	附加标志	A<l<lilioιιal IuUrk	17050
2	BCNSllP	岸标形状	BLiMY)Il $1叫代	2
3	BNKWTW	岸•别	Bank <ιf Ihe Walerway	ITIO5
4	BOYSIIP	浮标形状	Bnoy slhɪpe	4
5	BUISIIP	建筑物形状	Biiildiiijj;目1叫)尸	3
6	B1∣NVES	供给船可用性	Bnilkrr vessel .eivaiLihilily	17065
7	BllRDKP	埋置深度	Buried <lepllι	5
8	CATACII	锚地类	(Ja∣e⁴gθ∣y oi^ Ulbrhnl iIFL	8
9	CATAIR	机场类	CaeMory 力「uiιporL⅞iriιel(l	7
10	C,ATBKC	桥梁类	CLιleg(iιy ʊ^ Lridjyⁱ	9
11	CATBRT	停泊区类	(jaleʧorv oi ⅛>rrllι	17066
12	CATBl.∣A	建筑物区类	Ciilrgtiiy tι∣ t)∣ιil∣-∣ιp area	K)
13	6ATEU∣N	服务区类	(ua∣rμo∣y <d' bunker ^hɪlion	17067
14	CATOYD	浮具类型	Cakgory of bιιoyi∣∣g-(1eviι∙e	26018
15	CATCBL	线缆类	(jɪlrʧoiv (j∣' cable	Il
Ifi	CATCIIP	检查站类	C<ιle^ory <)\| (^alιe<^akpoiιιl	14
17	CATCOA	岸线类	Calf^JXUIyM (^,uaκlIiιιr	15
18	CATCt)M	通信类	(Jalegory of eoirtpiiiIiiralioii	17069
19	CATCl)N	传送装置类	(Jiile⅛tny()i POiivrytjr	17
2()	(XTeuv	有效作用范围类	(Ialrgdiy oi' (*ovrrsige	1&
21	CATCRN	起重机类	Calegory oi <*runr	19
22	CATCTR	控制点类	Calfⁱjξtι∣ y i)i mini nil ρ<ιi ι∣ι	16
23	GATDAM	水坝类	ʤij "■ daiti	2()
24	CATDlS	航道里程标志类	UiiJejξ(jry o∣ dislaιι<∙e ιrιaι^,k	21
25	CATDOC	船坞区类	CM然cry o「dnrk	22,
26	CATDPC	废旧船舶停靠场类	(]rile^ιgory oi(liiiripiiiʧ grt<ιι ιι<l( vessel )	23
27	CATl)VL	分界线类	Cnleg(iιy oi' ιl!vidi ∣ιg line	28M1
28	CATKXS	通觥建焚物类	CillLg()ry ul ex<∙epjioι∣al ∣ιav⅛u∣inι∣iil ÷ι∣ι^,ι∣μ∣∣ιι^,e	i7i æ
29	CATIHK	捕鱼设备类	(⅛∣F*51∣y tɪf fishing i⅛i∏∣y	26
30	CATHR	消防站类	CiMLgOrFu「「i∣L HkUloii	加02
31	CATEING	栅栏类	Cale^>ιy oi' ie∣∣πeliι∣e	24

附录A物标与属性

续表A. 1.2

特征物标属性
序号	缩写	中文名称	____英文名称	代码
32	c a^,γ roti	雾号类	CaJLgury cl log signal	27
33	CATrHY	渡口类	CaJepny-(if ∣erιy	25
34	CATFVA	流速区类	Gtilegory ni' ihnv ve lot^ti Iy area	2bO2O
35	CAT(；4(；	水尺/水位站类型	(Julegory of Waleruay gau^e	1707X
36	CATCAT	闸门类	('aleʧiɪrv(ii geile	29
37	CATllAF	港口设施类	CiUFg(Jry (JfhurIM)IlrMriIlly	30
38	GAtiibr	港口类	(^<ι∣eg(>∣y ɪ)i' IiJiilxmi'	17()70
39	CATIILK	汽船类	Caleμory oi Iiulk	31
40	CnTLCB	船闸引航道类	(Jare<50∣∙y()\|' Iork baκiιι ISlle	26006
41	cλ^,γlit	灯类	('ale^ory(il' liʧlɪl	37
42	CATLMK	陆地方位物类	CzilLgory M Iaiidirhiik	35
43	GATLND	地面地带类	CaHgClyo「I滤Ild region	34
44	CATMEA	水文测量设施类	(；滤\|产XUry 力「WiiiPi InLaiilllL t∙t)∣∣se∣vaικ'y	26007
45	GATMFA	水上养殖场类	(力仲点HTM ln^j1∣∙ilip IaririZfiiIhire	38
46	CATMOB	系泊绞缆设施类	(`ulegorv nl ιrι<)oriιιμ>^zWiirpiujɛ Iiirilily	40
47	CATNAV	导航线类	CaJf^JgUry cl ∣iavi^ali<lιι Iiιιe	41
48	CATNCM	航行标志类	CaI尸"JryurllaMiSaIi(Ill ιr∣ark	26016
49	CATNMK	标志标牌类	(*alegoι^,y of ιιol i(ψ Iriark	17052
50	CATuBS	障碍物类	CtilLgel，¥ " obsfru r1 ion	42
51	CATOFP	水上平台类	(]aleʧtliv pl t)ihlκi∣p pIciliiiriri	43
52	CATOLB	油障类	(Lιlejζθ∣y oi oil barrier	44
53	CATPIL	引航员登船点类	(□ule⅛(Hγ of piIol boa∣∙<liιιj; Pl卅卜	46
54	CATPlP	管道/导管类	Calejpjiy ol 卩i./liiift/pipe	47
55	CATPLK	Si	Calegory of pile	45
56	CΛTPRΛ	生产区域类	CUJFgm∙y t)l pro<ħι<^ali<*ιι a∣∙t^j!i	48
57	CATPYL	桥塔类	(`eilrʧenv (ji Pylall	49
58	GATRAS	雷达站类	(]<ιlr^(jry (d' r<dar shɪliɑn	51
59	CATKKA	受限区域类	(%ι∣尸gory u「IPkIridlLd UIFiI	56
60	GATRKC	整治建筑物类	CalegCry (N' ι^,egιι Ialing HlnκJ∣ιre	26008
61	CATRrD	垃圾回收处理站类	('cilegoιy o∣∣eiι∣He dιιιr∣p	17071
62	CATROD	道路类	(λιlejζory oi ro a<J	57
63	CATRSC	救助站类	(Jiiirgciiy of ∣∙^e^ιι∣ρ s∣u∣ioιι	55
64	CATKTB	雷达应答信标类	(jale<50∣'y 力「∣∙adiir Irui睛Pt)IldLl bLiM'U∣ι	52

内河电子航道图技术规范(JTS 195-3-2019)

续表A. 1.2

特征物标属性
序号	缩写	中文名称	____英文名称	代码
65	CATRLlN	跑道类	(Jalegoiy oi runway	58
6ft	CATyer	船用服务设施与场所类	(`aleg(liv td small crail Icicilily	65
67	CRTSKA	命名水域类	(Lιle^ory()i sea airjL	59
68	(JATSGM	信号标志类	CXlLgnyyt)「κigι∣id Itiiiik	26017
69	CATSlIL	滩险类	(Lιleg<ny tii' hIkjuI and Iupitlx	26013
70	C ATSIL	简仓/罐类	(Jcile^ory()i ?ii Io,^zlciι∣k	63
71	CATSlT	交通信号站类	GiHgury of signal slalinι∣.∣ι*ii∏u∙	61
72	CATSIW	告警信号站类	Calep;()ry t)f signal H∣ulioιι_τwarι∣i∣ιμ	62
73	CATSLe	岸线建焚物类	(□⅛ieμoι^,y ()i>l∣o∣∙eli∣ie roιι⅞lιιιt^ii)∣ι	60
74	CATSI_jO	^⅜类	('iiJeg<j∣y i)i slope	64
75	CATSPM	专用标志类	CalLguly()1 VKⁱriilI pιι ιpose hieirk	66
76	GA^rITKK	推荐航线类	Gulrgtiry()\|' ιr(<ommeιιded 11w*k	54
77	CATΓSS	分道通航制类	Calegury o「IiiiITiu srparjiiioii κ*hen∣t∙	67
78	CATVKG	植被类	(Ja∣f*goιγ of veμelali(iιι	68
79	CATWAK	警示标志类	('aleg(∏y(ii Wii∣∙∣ιiι∣}; ιtι<ιιk	2&)04
吹)	CA^rNFT	紊流类	CalLgUry(Jl W!iler Iu rbιι Ieiice	69
81	CATWeN	水利设施类	(Lilegtiiy()i 3aHr t'oιιser⅛ji∣∣[∙y	26012
82	CATWIIh'	码头用途类	Caiegory c「wlhɪi I ιι⅛ie	28005
83	CATWRK	沉船类	(Jiilrjζ<jry oi Wgk	71
84	CATZOC	数据置信度区类	(]ulrʧ(irv tJ∣ zone* (*i t'i)∣ιi i(lt^j lice i ∣∣ dulu	72
85	ClSDEr	物标类别定义	OltjtⁱCl <∙Iuhs (Ieiiiiiliiiii	19。
86	CIsDNG	危险货物类	Gla⅛ t)l' (IuiigeiMiiH t”ii$力	17055
87	ClSNAM	物标类别名称	OlijecM (¹la∏H ι∣ajrιe	191
88	CODADN	航标编码	Code of aid H Io ι∣i⅛vig<iliυιι	260 Iq
89	COLOUR	颜色	Colour	75
9。	COLPAT	色彩图案	Colour Piillerii	76
9'1	CUMCIIA	通信频道	CoirurHi ιii(^talio∣i td∣a∣∣ιιel	77
92	CuMcTN	通信方式	(Joiriirhiiiicalioii	17073
93	(K)NDTN	状态	(□nιιdirioιι	81
94	CONRAD	雷达可视	Cuιιspi(^aιι<ιιιs_τ Γii(Jar	82
95	(X)NVIS	视觉可见	(JolispiciKtiis_fViHiieiIIy	83
96	CSCALK	编辑比例尺	Coirkpilalioii sc^tale	8()
97	Cl!RVEL	水流速度	(j∣rιrιιl Veloeily	84

附录A物标与属性

续表A. 1.2

特征物标属性
序号	缩写	中文名称	____英文名称	代码
98	DATKNI)	终止日期	DiiJe Ed	85
99	DATSTA	开始日期	Diile Sliiil	86
KXJ	PIKIMP	影响方向	Diirdioii()\| iιrιpa(^fl	17056
IoI	DISIPD	影响距离,下游	DiMgET of iιι>p<i(1.(low∣Hlreii∣n	1706()
102	DISIPU	影响距离,上游	Disluiice()1 iιrιpa<^al.IipHlieairi	17059
103	DKVALl	深度范围值1	l)epllι ι aι ɪʧe value 1	87
104	DRVAL2	深度范围值2	Daplli Ial)肾 value 2	88
105	KLNVAT	高度/海拔	Elrviilinii	90
106	KSTBNC	预计传输距离	Ksliinaled IallgR of ιι^,a∣H∣ni⅛Hio∣i	y^,ι
107	EXClJT	灯质状态	Exliibilinii PtiiKlilioii i)i Iiglil	92
1(论	KXPS0l∣	水深说明	Exposilion of nonιι<liιιg	93
109	KNCTNM	标志标牌功能	hi∣κ⁴∣ion of ∣ιoli(∙e ιnark	17063
110	*.1 NCTN	功能	Hιι∣(^,lioιι	94
11 '1	∣Λ ∖ ALl	流速值1	riw up∣uri"' value '1	26()22
112	F∖ ∖VL2	流速值2	Flnw ve∣t)(∙ily value 2	26023
113	I IKiGIrr	高度	Ileiirlil	95
114	II0KACC	水平精度	I lxiriz<ι∣i∣ α∣ a<'(∙ιιra(∙y	97
115	IIOKCLK	水平净空	I Iorizoiihil 0Irjiruiiee	98
116	IIOKLKn	水平长度	I lo∣iz()∣ιhιl lriiʧllɪ	99
117	IIOKWid	水平宽度	Ilxilizoiihil ⅜vi<ħlι	100
118	INn)RM	信息	Iili(Iiirialit)Ii	102
119	JRsDTN	管辖区域	JiirrHtlidioii	103
120	IJbTAP	起重能力	Linil唱(⁴apiM^ιily	'106
121	IJTCIIK	灯质	IJgIiI (1iii∣w*(e∣'isfit⁴	107
122	LITVIS	灯能见度	LiEll visibilily	108
123	MARSYS	助航标志体系	Navipilioiiiil sysleiri ol ιrιarks	109
124	MWANL	平均流速	Mean IIoW velo(*i∣y	26()21
125	MlTYLT	灯光组	Miilliplieily of IigIiH	HO
126	NATcuN	建筑结构性质	Naliire (if (ⁱtι∣Hlιικ∙rioιι	112
127	NATION	国籍	NiilidiMiIily	111
12g	NATQL.∣Λ	表面性质限定术语	Niiliiιe∙ N Siiria(*e∙ <]f∣alilyiι>^ lt^a∏t∣rt	Γ14
129	NATsIlR	表面性质	Niilll re of H∣ιιfu(*e	Γ13
130	OBJNAM	物标名称	ObjecM Iitiirir	H6

内河电子航道图技术规范(JTS 195-3-2019)

续表A. 1.2

特征物标属性
序号	缩写	中文名称	____英文名称	代码
131	ORIENT	方位	OririiJiilioii	117
132	PERKND	定期终止日期	Periodic (LiJe end	Ilg
133	PKRSTA	定期开始日期	Prriodit⁴ ɪlaie* s∣arl	H 9
'134	PIGRKP	图示显示	Pi(F)WiiI represeιιlii∣ioιι	120
135	PlLDST	引航区域	PHnl tlislricl	121
136	PRODCT	产品	Pr<)<lll<^,l	123
137	PLIBREP	出版物参考	Plibli(⁴alion reieιvι∣<¹e	124
BS	OU ASOlI	测深质量	Qimlily oi' ^oιιιιdi ιι<ξ ItirtiHii∣t*ιnrill	125
139	haðujs	半径	R —	127
140	BADWAL	雷达波长	Ru<lar wave IdllMh	126
141	REsTRN	限制	Besl ri<^,l i<ιιι	131
142	RYRMGY	磁差参考年份	Keierr∣κψ year inr ιncψιιelit* Varialion	130
'143	SGAMIN	最小比例尺	SdUle ιrιi ∣∣i∣tιιι∣rι	133
144	SCVALi	比例值.1	Svale Viihie '1	134
145	SCVAI ɔ	比例值2	Scale Viihir 2	135
146	SDlSMN	最小水深间距	S<)∣ιικliιιg (IiHlaiice-Iriiiiiiruiiri	146
147	SDlSMX	最大水深间距	S("∣ι∣diιιχ (lislciιι<*e-ιr∣2ixiιrιιιιrι	145
148	SECTKl	扇形界线1	Set¹Ior Iiinil 1	136
149	5KCΓRZ	扇形界线2	Se(^,[(ir Iiiriir 2	137
150	SlcrRQ	信号频率	Signal iIeqiit^jIii¹V	139
151	SlcCHN	信号生成	Signal ʧeIieiiil iαιι	140
152	SICCKP	信号组	Signal group	141
'153	SKiPKK	信号周期	Signal PLriud	'142
'154	SKjSKO	信号时序	Signal Heqιιeι∣(^,f*	'143
155	SOKDAT	数据来源日期	Source dale	147
156	SOKINI)	数据来源表示	Son rte i ιι<li(2il Itiii	148
157	SULHCC	水深精度	S(M∣ιuiiιιg 山屮ιι∣∙acγ	'144
158	STATUS	状况	Sialic	'149
159	Sl I KA^rHI	測量机构	Survey aιιlhorily	'150
16。	SllRKND	测量结束日期	Sιι∣∙⅛ey <hιle LlHl	151
161	SLiRSTS	测量开始日期	Snrvvy dale KhHl	152
162	SIlRTYp	测量类型	Survey ∣yρe	153
163	SYMINS	符号说明	SyHll)CIinqlIι∣('l 沁i睛	192

附录A物标与属性

续表A. 1.2

特征物标属性
序号	缩写	中文名称	____英文名称	代码
164	TEc$011	水深测量技术	1'fi∙IiIIiqllF nl ÷umiiMlillg IrieciHiireirieiiI	156
165	T0PSIIP	顶标形状	TePlHilrk shape	171
166	TKAHG	交通流	Trallir Ilow	172
167	THHHGn	转载货物	TiuiKsIiippiiig gco<L	17076
168	TXTDSC	文本描述	Trxliiiil (leH(<ιip∣i()∣∣	158
169	UNLOCI)	地区编码	UN lυ(*<i∣itι∣ι ι∙oιle	17077
170	VALACM	磁差年变率	Value 力「aιι∣H∣al (liuiige in iriiɪʧiieli(* varialion	173
171	VALDCO	等深线值	Value ɪ)i ιleρll∣ (⁴<miIoii∣∙	174
172	VAIJ-¹VL	流速线值	∖X∣∣IF oi' ilow ve∣0(^,ily	2/冷6
173	VALMAC	磁差值	Vuliie t)i IritigiieⁱI i(^, VsiihilitJii	176
174	Valmxk	最大作用距离	Value oi ιr∣2ixiιrιιιιrι r.ι∣rge	177
175	IALNMR	标定作用距离	Valur of Iioirtiiial range	178
176	V ΛLS0l I	水深值	Value 邸 KUiiiidii唱	179
177	∖KRACC	垂直精度	V>r∣ ical tier*fi r:iev	180
178	VKBCCL	封闭竖向净空	Vf¹IlicaI CIearm κ^,t^j T c Itwrd	182
179	IERCLH	竖向净空	Vp r∣ i<^,jil <■ Iecirance	181
180	VFRCUP	开放竖向净空	Verlifiil (⅜ci∣a∣∣ιτ_τ OpPii	183
181	VKKGSA	安全竖向净空	Verlif*⅛l ι^,leaιaικ^ ^afe	184
182	VFRDAT	垂直基准面	Verlical <βi∣ιιιrι	185
闾	\ KRLEN	垂直高度	V>r∣iral It¹IigiIi	186
184	VIKANS	虚拟航标标识	VirhiiiIiddR kJ Iiavigalipn siʧn	2&冷7
185	WATLKV	水位效应	Waler level eiied	187
国家语言属性
186	NINFOM	用国家语言表示的信息	Iiiiaiinalioii in IIaIiUlliil IilllSlltIS产	3(冷
187	Nt)BJNM	用国家语言表示的物标名称	Objeel ιuurιe i'll ihiliunal luιιg∣ιu⅛e	301
188	NPLDST	用国家语言表示的引航区	POlil M行Mrl ɪji Ihiliiiiiul hɪiiʧnuge	302
189	NTXTDS	用国家语言表示的文本	Trxllial Jrscriplioii ill mil ion:ɪl hiiiʧnaʧe	304
空间和元物标属性
'190	Pt)SaI工	位置精度	PohiIiσι∣al 誕屮∣∣∣■学	4()1
191	QIIAP0S	位置性质	Qiiulily oi 卩CKiIi(Ill	402

内河电子航道图技术规范(JTS 195-3—2019)

A.2物标详细规定

A.2.1所有地理物标应关联下列属性,且属性的使用应符合相应规定"

A.2.1.1 SORlND：数据来源表示,应由2位国家编码、2位机构编码、5位来源编码、标识码(无位数限制)构成“格式：C2, C2, C5, C…，

A. 2.1.2 SORDAT:数据来源日期,年份应用四位数字表示、月份应用两位数字表示、日期应用两位数字表示"格式:YYYYMMDD,

A.2.1.3 OBJNAM :物标名称,属性值首字母宜大写，

A.2.1.4 NOBJNM:物标中文名称,属性值应使用中文表示，

A.2.1.5 INFoRM :信息,用于编码与航行相关、但不属于属性的重要信息,应使用英文,不应使用格式化字符.

A.2.1.6 NlNFoM :信息,用于编码与航行相关、但不属于属性的重要信息,应使用中文,不应使用格式化字符，

A.2.1.7 TXTDSC:英文文本描述文件的文件名，文件名应符合6.3.5.4款的规定“

A. 2. L 8 NTXTDS:中文文本描述文件的文件名,文件名应符合6.3. 5.4款的规定，

A.2.1.9 PICREP:外部图形文件或视频文件的文件名“图形文件宜使用TIFF格式, 文件名应使用大写字母"

A. 2.1.10 SCAMlN :数据生产者可根据显示需要选择合适的最小比例尺，SCAMIN值必须小于或等于编辑比例尺,如未设置SCAMlN,物标应在所有比例尺下显示＜,

A.2.1.11 DATSTA, DATEND, PERSTA和PEREND:对于在特定时间段使用的物标，应使用DATSTA和DATEND属性来编码开始和终止日期，对于周期性使用的物标,应使用PERSTA和PERDAT属性来编码定期开始日期和定期终止日期，这四个属性编码时应使用4位数字表示日历年(YYYY) ,2位数字表示月份(MM) ,2位数字表示日期 (DD),格式为YYYYMMDD.在无需具体年、月、日时，日期和时间的使用应符合下列规定：

(1)没有具体的年份,每年固定日期：- -MMDD；

(2)没有具体的年份,每年固定月份：- -MM；

(3)没有具体的日期:YYYYMM；

(4)没有具体的月份:YYYY,

A.2.1.12 UNLOCD:地区编码，对于地理物标,特别是用于贸易及货物运输的区域 (港口、码头、机场等),应分配地区编码。

A. 2.2地理物标

(1)锚泊区

代码：4

缩写词：ACHARE

英文名称:Anchoragt; area

图元类别:点、面

附录A物标与属性

属性表:见表A-2.2-1“

表A.2.2-1锚泊区属性表

缩写词	用法	约束
SCAMIN	M	最小值Jl
SuRDAT	C	格式WMMDD
SORIND	C	格式：(•(• /'(•■,(■(■(■(•(• .(•■■•
CATACII	0	W： 1 -2.3-4.5.6.7 .⅜-9₁10.11.12.13 JOO.lʊl .102.,10 3.104.9 9 9
CISDNG	0	取值：1二,3尸99
C0MCΓN	U
NATSUR	0	取值: 1二,3<,5,6,7,8,9,11;4」7」8,999
PICKKP	0
KNSTRN	U	取值：1；,3,4,5,8,7,8,9/().11.12,13/4」5"16,17/8/九20.21/2,23， 24,25,26 ,27/100,101 √102_t103/104,105/106,107,999
STATUS	U	取值』-2-3-4,5.6234-lL12∙13.14J5τl6,17 JgJOO-IOl /102.103/1()4. 105/106/107/108 √109/110/111 /112/113 √114∕115_?W

注:M-必备属性、(：一条件必备属性P-可选属性..

(2)^{≥

代码：3

缩写词:ACHBRT

英文名称:AnchOragC berth

图元类别:点,面

说明:船舶锚泊指定的区域，

属性表:见表A.2.2-2.,

表A.2.2-2锚位属性表

缩写词	用法	约束
ScAMlN	M	最小值】
SORDAT	C	格式:YYYYMMDD
SUKIND	C	格式：(*(• -(•(',('('('('(• ,(••••
CΛTAGII	0	取值：1,2 ,3,4,5,6,7 ,8,9,10」1」2」3,1(X)；Iol ,102,103」04出99
ClSDNC	0	取值：1,2,3999
COMCTN	0
PlCHNP	IJ
RESTRN	()	取值：1 -2-3.4-5".7-8.9 Jojl.12,13-[ 4」5.1G. 17 J8 J9.20. 21 .22-23 , 24,25,2*27,99 9
STATUS	0	取值：1 -2-3.4.5 .6-7 3.9-11」2 -13.14-15-16.17.1丸1 (X).101 Ti02 .HB.104. 1()5 Jo6,1()7,1Q8_τ109_τΓI0√lll √112_τΓ13,114/115.W)

注:M-必备属性、C.条件必备属性、以可选属性..

内河电子航道图技术规范(JTS 195-3—2019)

(3)行政区划

代码:1

缩写词:ADMARE

英文名称：AdminiStratiOn area 图元类别:面

属性表:见表A2 2-3 ɔ

表A. 2.2-3行政区划属性表

缩写词	用法	约束
JKSDTN	M	取值』，2,3,999
NATION	M	格式:Hr
SeAMlN	M	最小值：1
SOKDAT	C	格式:YYYYMMDl)
X)KlND	C	格式：('「,(屮,(”'(""・,(・•••
Ct)NDTN	Q	—
PICB l£P	0	—

注:M-必备属性、C.条件必备属性、U-可选属性.

(4)机场

代码;2

缩写词:AlRARE

英文名称:AirPort/ airfi<drl

图元类别:点,面

属性表:见表A. 2.2-4_;?

表A.2.2-4机场属性表

缩写词	用法	约 ^¹
6CAMIN	M	最小值:1
SOKDAT	I；	格式介YYYMMDD
SOHIND	(：	格式二「「, c<*_τ rrrrr, r∙ ∙^, •
CATAIR	0	取值二 2,4,5,6 Tg,999
Ct)NDTN	0	取值/,2,3,4,5,999
PICKEP	0

注:M-必备属性、C-条件必备属性、0-可选属性.

(5)航行标志岸标

代码:26021

缩写词:BCNNVG

英文名称：BCaCon, navigation

图元类别:点

说明:设在陆地上,标示内河航道方向、界限和碍航物的标志 28

附录A物标与属性

属性表:见表A.2.25,

表A.2.2-5航行标志岸标属性表

缩写词	用法	约束
BGNSIIP	M	取值 √l_τ2 3,4,5 _τ6 _?7 J0()J ()1/102,103,104,999
GATNeM	M	取值：'1 N 口-4-51_73-9-10J1.12∙13J4-15-'16,17/18,999
CUlQllR	M	取值：］.2-3-4.5-6.73.9-10JL12-13,999
SGAMIN	M	最小值:I
VIRAN耳	M	取值:1;
COLPAT	C	取值∙1 -2 _3-4.5-6为99
(X)NDTN	C	取值：1.2.3-4.5.999
SORDAT	C	格式：YYYYMMDD
SORINI)	C	格式：〔•【•」WT CfCCC .(""
BNkWTW	0	取值:1二口
CODADN	0
CONRAD	0	取值:1,2,3,999
CONVIS	t)	取值：1,2
KLKVAT	0
IIKKΠIT	0
MARSYS	0	取值：1二用」0」6
NAra)N	0	取值 J,2,3,4,5,6,7 ,孔9 JOO JCl」02,999
PICKEP	0
VKKLKN	0	单位:小小数位数：1_______________________________

注：M-必备属性、2条件必备属性、()-可选属性..

(6)信号标志岸标

代码:26023

缩写词:BCNSGN

英文名称:B(iac(m, signal

图元类别:点

说明:设在陆地上,标示特定河段界限、枢纽节制闸、航道里程、支流河口、港口等与航道或通航有关信息的标志，

属性表:见表A. 2.2-6,.

表A. 2.2-6信号标志岸标属性表

缩写词	用法	约束
BCNSllP	M	取值：1 -2-3-4-5.6.7 ,.100.101.10 2.103.104.9 9。
(JATSCM	M	取值：1,2,3,4,5,6,7,999
(X)LOLIR	M	取值：1 -2.3-4τ5-62-g-9Ju-ILl2」3一 999

内河电子航道图技术规范(JTS 195-3—2019)

续表 A. 2. 2-6

缩写词	用法	约束
SCAMlN	M	最小值：1
VlHANS	M	取值:1,2
COLPAT	C	取值:1,2,3,4 力,6,999
Cl)NDTN	C	取值』，2：3,4万,999
SOHDAT	C	格式:YYYYMMDD
SOKIND	C	格式：('(‘•/屮/"中《'/‘••'
BNKwTw	U	取值K ,2,3
Ct)DaDN	0
CONRAD	D	取值：1，,3,999
CONVIS	0	取值:1,2
KLKVAT	U
Iikigiit	口
MAKSYS	U	取值:1；白」①16
NYfCON	0	取值式23,4,5_τ6_t7若耳」00」』J02,9敗
PlcRHP	0
VKKLKN	U	单位小,小数位数JL

注_:M-必备属性、C-条件必备属性、以可选属性.

(7)专用标志岸标

代码：9

缩写词:BCNSPP

英文名称：BCaCOn, SPCCial PIlrPoSC/general

图元类别:点

说明:设在陆地上,为标示临近、穿越、跨越航道的各种建筑物或构筑物,或为标示某一特定水域所设置的标志.

属性表:见表A. 2. 2-7.

表A.2.2-7专用标志岸标属性表

缩写词	用法	约束
BeNSllP	M	取值：1,2,3,4,5,6,7/00」UlHo2,103,104,9 9 9
CATSPM	M	取值：1,2,3,4力,6,7,爪9；10/1,12,1，14,15 17 Jgj 九 21,22:/3,24,25, 26一27-29-3()一31 -33.34,35_τ36,37.39.4().4^,1.42,43-44.45.46 .47.5(),51.52,53, 54.55,56 JOO,999
CtHQuR	M	取值』，2,3,46,6,7,8-，仇 11「12,13,外府
SCAMIN	M	最小值：1
VIRANS	M	取值

3()

附录A物标与属性

续表 A.2.2-7

缩写词	用法	约束
COLPAT	C	取值:I∕τ3<τ5,6,999
CONDTN	C	取值:1,2,3,4,5,999
SOKDAT	C	格式：YYYYMMDD
SoRND	C	⅛⅛Ξt^,r^,.t'i', ccot∙ι^, √^,∙^r'
BNKWTU	0	取值：1,2 K
C()I)AI)IN	0
CONRAD	0	取值:1,2,3,999
(X)NVIS	U	取值：1,2
KLKVAT	t)
IIKKiHT	U
MARSYS	0	取值：1二从10」6
NATcON	0	取值:1,2,3/,5,6,7 _τ8_τy_τl(WJOl√lO2_τ999
PICKEP	0
VKKLEN	0	单位:UL小数位数:1

注：M-必备属性、(:一条件必备属性、α-可选属性.

(8)警示标志岸标

代码:28003

缩写词:BCMVAR

英文名称:Btsacon₄Warning

图元类别:点

说明:设在陆地上,标示禁止抛锚区域、危险区域等起警示作用的标志。属性表:见表A. 2.2-8 _ζ,

表A.2.2-S警示标志岸标属性表

缩写词	用法	约束
BCNSllP	M	取值：1,2 J √4∙τ 5,6 ：7」00」01 /102 J03√104 ：9 99
CatwAk	M	取值：1,2D,4
COLOUR	M	取值：1 -2-3-4-5∙6-7 3-9-10JlJ2J3-999
SCaMlN	M
VIRANS	M	取值：1,2
COLPAT	t；	取值：1*2.3,4,5,6,999
SORDRT	C	格式：YYYYMMDI)
SORIND	C	⅛⅛: t∙ι∙,<∙ι∙√∙ι∙ι∙ι∙ι∙,(--
BNkWTW	0	取偵:1,2,3
CODADN	0

内河电子航道图技术规范(JTS 195-3—2019)

续表 A.2.2-8

缩写词	用法	约束
CONI) ΓN	O	取值: 1,2,3,4,,啟9
CUNRAD	()	取值:1,2,3,999
CUNVIS	0	取值：1,2
KLKVAT	U	—
Iikhmit	O	—
MAKSYS	O	取值：1；,9,10,16
NAT(X)N	0	取值：1二口,4方箱,7为：九100」()1,102,第9
PICBEP	U
VKKLKN	0	单位Mk小数位数：1

注:M-必备属性C条件必备属性0可选属性.

(9)停泊区代码:26001 缩写词:BERARE 英文名称:Bcrth area 图元类别:点,面说明:供船舶停靠的水域。属性表:见表A. 2. 2-9.,.

表A. 2.2-9停泊区属性表

缩写词	用法	约束
CATBKT	M	取值二 1,2,999
ScAMIN	M	最小值:1
SOKDAT	C	格式二YYYYMMDl)
WRIND	C	格式二rr,dd, ««'("',('••'
CLSDNC	L)	取值二 1,2 *3,999
Ct)MCTN	O
RKsTKN	U	敢值・1，J ∙4-5-6-7.8-9-10/1-12-13-14.15-16/7-18-19-20-.21-22-23- 24,25,2 6,27 J(X)₅ IOl _τ102√10 3_βKM-_τ'105,106√107 _τW9
STATUS	()	取值二 1 _2 2.4-512 3 一9,11 一12 J3-14-15 J6J7-IgJOOJoLi02J03JO4- 105,106」。7 JO8 J09_tΓ1()√1Γ1√113_tΓ13₇Γ14₇Γ1 5 ：9 99

注:M-必备属性、C-条件必备属性、"一可选厲性"

(Io)泊位

代码：10

缩写词:BERTHS 英文名称:BCrth 图元类别:点,面

附录A物标与属性

说明:港区内码头沿岸供船舶安全停靠进行装卸作业或停泊所需要的水域和空间，属性表:见表A.2.2-10,

表A. 2.2-10泊位属性表

缩写词	用法	约束
SeAMlN	M	最小值』
SORDAT	C	格式介YYYMMDD
S(WIND	C；	憤式：(中,「「/屮1气屮/‘.♦・
GATBRT	U	取值:1,2,999
ClSDNG	0	取值：1,2口,999
COMCTN	()
DHVALl	0	单位：m,小数位数:1
PICKKP	U
QU ASOL∣	U	取值：1 -2-3-4-5τ6∙73JΛ10-11,999
STATuS	0	取值：1 N-3-4-5∙G∙73-9-l'l J2.13-14J5J6∙17-18J(Xkl(HJ()2-103 JO4一 105,106√107 /108 _τ 109 J1OJ11,112 Jl 5,114,115 _τ999
TRSlIcD	0	取值:1,2,3,4,5,37,8,9/0,999

注;M-必备属性、C.条件必备属性，以可选属性..

(11)航行标志浮标

代码:26022

缩写词：BoYNVG

英文名称:Buoy, navigation

图元类别:点

说明:锚碇在指定的水域,标示航道方向、界限和碍航物的浮动标志，属性表:见表A.2.2-11 <,

表A. 2.2-11航行标志浮标属性表

缩写词	用法	约束
BOYSIIP	M	取值：1 _s2_τ3,4_τ5_τ6,7 _tS√1∞₇999
CATNCM	M	取值:取值』，2,3,4,5,6,7,8,9」OjlJI2/九'14,15,16」7」也999
C()IQl∣R	M	取值: 1,2 口＜,5,6,7,8,9」0」1」2」3,999
SCAMIN	M	最小值:1
VIBANS	M	取值：1.2
COLPAT	C	取值：1,2口,文5力,999
PlCNrP	C
HORDAT	(；	格式AYYYMMDD
SORIND	C	⅛⅛ ：(•(', CC ,(■(■.(■.(■(■.(•••*
BNKwT鴉	U	取值:1,2,3

内河电子航道图技术规范(JTS 195-3—2019)

续表 A.2.2-11

缩写词	用法	约束
CATBYD	0	取值 ~,2,3,999
CODAPN	0	—
CONRAD	0	取值二 1,2,3,999
MARSYS	0	取值：1:2"九1仇16
NATGUN	0	取值: 1,2,3,4,5,6*,8,9」00」()1 /l()ɔ, TO
V KRLEN	0	单位:UL小数位数：1

注：M-必备属性、C-条件必备属性J)-可选属性.

(12)信号标志浮标

代码:26024

缩写词:BOYSGN

英文名称;BlIOy, signal

图元类别:点

说明:锚碇在指定的水域,标示特定河段界限、枢纽节制闸、航道里程、支流河口、港口等与航道或通航有关信息的标志“

属性表:见表A.2.2-12<,

表A.2.2-12信号标志浮标属性表

缩写词	用法	约束
BoYSllP	M	取值二1,2,3,4,5,6,7,8,100,999
CAT6GM	M	取值 1,2,3,4,5,6,7「999
∞L0L∣B	M	取值』，2,3,4,5,6,7,8,9,'1O,11 ,12/3,999
SCAMIN	M	最小值:1
VIRANS	M	取值:1,2
G01ιPA^,Γ	C	取值：1,2,3,4,5,6,999
SOKDAT	t：	格式 JYmlMDD
SOKIND	C	格式二<'<'T CC T ('t¹(^,('(^, ₇t'∙∙∙
BNKVVTo	()	取值:1,2,3
CATBYD	()	取值:1,2,3,999
C0DADIN	U
CONKAD	口	取值』，2,3,999
MAKSY5	0	取值：1,2-/0/6
NATCON	0	取值：1 _τ2J_e4,5_τ6₁7,8₅9√100_τWl」悦飴99
PICREP	()
VKKLEN		单位小数位数:1

注：M-必备属性、以条件必备属性、()-可选属性,.

附录A物标与属性

(13)专用标志浮标

代码：19

缩写词：BOYSPP

英文名称：Buoy, special purpose/general

图元类别:点

说明:锚碇在指定的水域,为标示临近、穿越、跨越航道的各种建筑物或构筑物,或为标示某一特定水域所设置的标志"

属性表:见表A.2.2-13,

表A. 2.2-13专用标志浮标属性表

缩写词	用法	约束
BOYSIIP	M	取值：1,2J ＜丁5,6,7 TgTiOo ,999
INTSPM	M	取值: 1 "2,3,4,5,6,7,8用/0,11,12;13」4/5 17/8/9 ；1；2,23,24,25, 26-27二9 .玉)31 .3 3 -34-35.36 .37,3 9,40.41 .42_τ43 -44-45-46 -47-50 51 -52 _53 _ 54,55,56 JOOT9 9 9
GUIQIlK	M	取值：1 ； 3,4.5 _?6,7 _?8,9 J0√l 1 _s 12 _s 13,999
SCaMlN	M	最小值:1
VIBANS	M	取值:1.2
COLPA^,Γ	C	取值：1,2,3,4τ5,6,999
SOKDAT	C	格式:YYYYMMDD
5()RINI)	C	精式：(⁴C⁴ _τ(⁴(∖ WWV .{•-■■
BNKWTW	U	取值：1,20
('ATBYD	0	取值：1,2口 τ第9
CODADN	()
(X)NKAD	D	取值:1,2,3,999
MARSYS	U	取值：1,2从IOJb
NATCUN	0	取值：1；,3,4,5,6,7,8尸」00」01/02打99
PICHEP	I)
VKHLKN	0	单位:Hl,小数位数』

注_;M-必备属性、C-条件必备属性、5可选属性..

(14)警示标志浮标

代码:28004

缩写词:BoYWAR

英文名称；Buoy, warning

图元类别:点

说明:锚碇在指定的水域,标示禁止抛锚区域、危险区域等起警示作用的标志。属性表:见表A.2.2-14_r.

内河电子航道图技术规范(JTS 195-3—2019)

表A. 2.2-14 警示标志浮标属性表

缩写词	用法	约束
BI)YSllP	M	取值二 L ,5,6,7 &100,999
CATOAK	M	取值：1；,3,4
COLOUR	M	取值:1,2,3,4,5h,7,8,9/仇 12,13,999
SCAMIN	M
VIRANS	M	取值」，2__________________________________________
C()LPA^,Γ	C	取值:IRs,4户力门99
SOKDAT	C	格式：YYYYMMDI)
St)KlND	C	格式: ('t'.(^,(',<^H^,C^,0_f (•■*■
BNKWTw	I)	取值:1,2,3
CATBYD	()	取值:1,2,3,999
CODAPN	0
CONKAD	U	取值二 1,2,3,999
MARSYS	0	取值：1,29/0/6
NΛ^,ΓC()N	()	取值:1,2,3,4,5用,7石¢」00」01 J02-99
PICKKP	U
VKRINN	U	单位小数位数：1_____________________________

注:NL必备属性C条件必备属性、()一可选属性,,

(15)桥区

代码：17053

缩写词:BRGARE

英文名称:BridgC area

图元类别:面

说明:包含桥梁及桥梁上、下界限划定的区域, 属性表:见表■ 2. 2-15 _:i

表A. 2.2-15桥区属性表

缩写词	用法	约束
SCAMIN	M	最小值：1
S()RI)ΛT	C	格式WYMMDl)
SDKIND	(；	格式：('LTr(' '‘(””'(♦/'•••
CATBRG	0	⅛≡√1 _τ2^^4^_rβ^^^_rw_iu_ιn^m^nyi √102√103√K)4₁∙105√106_τl{}7_τ 108 J09_s J 10,999
COMCTN	D
NATCON	U	取值,1.2 *3.4,5.6-7,g,9 J<X)J01 JON.999
PICKKP	0
VKBCLK	0

注：M-必备属性、C係件必备属性、()一可选属性,.

附录A物标与属性

(16)桥梁

代码：11

缩写词:BRlDGE

英文名称:Bridge!

图元类别:点,线,面

属性表:见表A. 2.2-16。

表A. 2.2-16桥梁属性表

缩写词	用法	_________________约束_________________
SCAMlN	M	最小值:1
CATBRC	C	取值二1,2,3,4,5,6/^819:2,111.12/00/01,102,103^104,105/06:107, 108,109 JlO 円 99
SuRDAT	C	格式:YYYYMMDD
SOHIND	C	⅛^ ：(■(• .<•('.(•(•('<■<■.<■■■■
'HRCCL	G	单位:"L小数位数2
VKKCLK	C	单位:山,小数位数R
VKKCOP	C	单位:Itl,小数位数】
VKKDAT	C	取值：1 -2τ3.4-5*一九8-9-1。-11-12/3-14-15/6/7.18.19.20-21.22-23, 24「26,27₁28N30MXMsl, 102J03_τW
COMCTN	t)
CuNDTN	U	取值:1,2,3 ,4,5,999
(X)NKAD	D	取值：1.2,3,999
CONVIS	D	取值：1,2
IK)RACc	U
IH)RCLR	0	单位7",小数位数：2
NATCI)N	U	取值：1,2,3 ,4,5,6,7 居,9.100,1()1 *102,999
PICKKP	0
VKRACC	0

注：M-必备属性、(:.条件必备属性、①可选属性.

(17)建筑物区

代码：13

缩写词:BUAARE

英文名称:BIIiItTIP area

图元类别:点,面

说明:建筑物区包括建筑物群及其附属道路、铁路等基础设施的区域。

属性表:见表A. 2.2-17.

内河电子航道图技术规范(JTS 195-3—2019)

表A. 2.2-17建筑物区属性表

缩写词	用法	约束
SeAMlN	M	最小值:1
SOKPAT	C	格式JYYYMMDD
SOKIND	C	格式二rr ,rr ,rm',d∙∙∙
C*TBl!A	U	取值:1,2,3,4,5,6,999
CONDTN	0	取值二 1,2.3,4,5,999
Iiekmit	0
PlCREP	0

注:M-必备属性、C.条件必备属性、8可选属性..

(18)单体建筑

代码：12

缩写词:BUISGL

英文名称:Building, single 图元类别:点,面属性表:见表A. 2. 2-1%,

表A. 2.2-18单体建筑属性表

缩写词	用法	约束
SCAMIN	M	最小值：1
FuNCTN	C	取值:2,3,4,5,6,73,9」CYI1」2,13 ∕4√15 Jl 心 17,18,19,20,21 二 2,23/4】 25,26,27.28 J%30,31 ,32,33,34,35,36,37,38,3九40,41,42 JlOOJOl ,102, m Λ(¼∕IQ5Λ0t} Λ07 ∕im_ιW/11Q∕l↑ l/i n^l n_τ↑ [4/115∕l↑6Λ↑7_y m∕l ↑^ 12(),121,122,123,124,999
SOHDAT	(；	格式:YYYYMMDD
SOKIND	C	格式二(Y' T('<• T l^,(⁴(⁴t^,(^,₇t'*∙∙
BljEllP	0	取值二 5,6,7,8,9,999
(X)NDTN	0	取值二 1,2,3,4,5,999
CUNKAD	U	取值:1,2,39"
CONVIS	U	取值心
KLKVAT	0
IIKKiIIT	0
NATO) N	U	取值二1,2,3,4,5,6,7,8,9,IOOJOl ,102,999
PICHKP	U
STATuS	0	取值：1,2"3冉,5为」,8,9,11/2/3」4」5」6/7」机100/01/02,1()3」04, 105/106 /1()7,108 J09 _τΓ10√lΓL√112 _τΓ13√114√115_τTO
VKHLKN	0	单位"，小数位数：1

注：M-必备属性、C-条件必备属性、①可选属性..

附录A物标与属性

(19)服务区

代码:17054

缩写词：BUNSTA

英文名称:BllnkCr station

图元类别:点

说明:可为船舶提供燃料、水等补给用品的站点。

属性表:见表A.2.2-19,.

表A.2.2-19 服务区属性表

缩写词	用法	_________________约束_________________
BL∣NVES	M	取值：1/
ScAMlN	M	最小值：1
SORDAT	C	格式：YYYYMMl)I)
M)RlNl)	C	格式：cr ∕γ∖m中貝“••
CATBUlN	U	取值：1,2,3,4/Ooygg
COMCTN	0
PICKEP	0

注:M-必备属性、(：一条件必备属性、①可选属性

(20)渠道

代码：23

缩写词：C ANALS

英文名称：Canal

图元类别:线,面

属性表:见表A. 2.2-20,

表A. 2.2-20渠道属性表

缩写词	用法	约束
SeAMIN	M	最小值：1
SORDAT	C	⅛⅛ΛYYYMMI)D
S(JKINI)	C	格式：(KTrrr ('('('«'(' .(-•-
CuNDTN	U	取值:1,2,3,4,5,999
IIORACC	0
IH)RCLR	0
HORRID	0	单位：出、小数位数:2
PICHKF	U
HTATl用	U	取值：1,2,3,4,5 ,6,7,8,9,11」2」3 J4J5∕6*17,18,100,101,1()2,103,1()4, 105 √106 √107 _τ108/109/110/1'11 √112√113/114/115,999

注：M-必备属性、C.条件必备属性、。.可选属性.

内河电子航道图技术规范(JTS 195-3—2019)

(21)干堤

代码：26

缩写词：CAuSWY

英文名称：Caiistiway

图元类别:线,面

说明:为防御河水向两岸漫溢而沿岸修筑的挡水建筑物，属性表:见表A. 2. 2-21 <,

表A.2.2-21干堤属性表

缩写词	用法	约束
SCAMIN	M	最小值：1
SOKDAT	C	格式:YYYYMMDl)
SOKINI)	C	格式二 c't' ₇t'i', Lmp Tr…
CDNDTN	0	取值二 1,2,3,4,5,999
NATCt)N	0	取值：1 23,456,73-「100/01/02出9
STATUS	U	取值:1,2,3,4,5,6/7,8,9「11 J2,13,14,15 J6J7J8, KX)J01」02「103」04； 105/106/107 JO8JO9_τ IlOJl I₇112/113 JU_rI 15 _?W
VVA^rPLKV	0	取值：1；KA,5,6,7,100, H" ,999

注：M-必备属性、C-条件必备属性、以可选属性,,

(22)线缆区

代码：20

缩写词：CBLARE

英文名称:CaMC an;a

图元类别:面

说明:设有一条或多条线缆的区域。

属性表:见表A. 2. 2-22⅛

表A.2.2-22线缆区属性表

缩写词	用法	约束
SCAMIN	M	最小值：1
St)RDaT	C	格式 JYYYMMDD
SOKIND	C	格式：('(• ∙√'(',【'「「＜«', L' • •
CATCBL	D	敢值∙1 -3,4_5 上.IOo _9第
RESTRN	U	取值二 1,2 -3-4-5-6,3T∙10JlJ2J3-14J5J6-17-Iaj 9 _州.21.22,23. 24,25,26 _τ27_τ 1 (X)_τ 1 Ol _τ 102√103 /1 (W_? 105√106 ₇1 ()7 _?99 9
STATUS	U	取值:1二，3,4,5,6/,8,9,11,12」3/4「15/6」7」8/100/01「102,1()3」04, 105 /106,107」08 ₇ HW _? '11()√111√112 _τ 113 _? 114 √1 '15 ₇ W

注:NL必备属性、C.条件必备属性、①可选属性

附录A物标与属性

(23)架空线缆

代码：21

缩写词：CBLOHD

英文名称:GaWc, overhead

图元类别:线

属性表:见表A.2.2-23。

表A. 2,2-23 架空线缆属性表

缩写词	用法	约束
CATCBL	M	取值：1,3,4户,6/00,999
SCAMlN	M	最小值】
CONDTN	C	取值：1,20Τ4,5,999
矶JRDAT	C	格式:YYYYMMDD
5t)RIN0	(；	格式：('<' _r(∙('₅ (∙rc(∙(∙ .('••■
VEHCLR	C	单位中L小数位数:2
VEKCSA	C
CONRAD	0	取值:1,2,3 ”99
CI)NvlS	U	取值：1,2
PICKKP	0
STATUS	0	取值：1.2.3.4』.6.7.g.9.11.12.13.14.15.16-17.18 JOO.IGl」。2.103/04. 105T'106√107.IOS√109√110√lΓl √1U√1B√114₁'115,959
VKKACC	D
VKRDAT	U	取值：1 二口］4,5,6：7,8,9,1。」1/2「13」4/5/1317」8;19,如二1二2,23, 24 .2 6 -27 .2 8-2 9 -3(上IOo-I()1 J02 Ja3.999

注：M-必备属性、(：-条件必备属性J)-可选属性..

(24)水下线缆

代码：22

缩写词：CBLSuB

英文名称:Cable, submarine

图元类别:线

属性表:见表A.2.2-24,

表A. 2.2-24水下线缆属性表

缩写词	用法	约束
CATCBL	M	取值:1,3,4,5,6,100,999
SCAMIN	M	最小值：1
SORDAT	C	格式:YYYYMMDD
SORINI)	C	格式：(•(U(•■(•(•(• ,t∙-•

内河电子航道图技术规范(JTS 195-3—2019)

续表 A. 2.2-24

缩写词	用法	约束
PICKKP	0	—
STATUS	U	取值二1:2,3 4,5,6/*',11,12/3,M√15J6∕7,18,100/01,102/0 3,104, 105,106,107,108」09,1M)Trl 1」12 J13/14」15,999

注:M-必备属性、C.条件必备属性、0.可选属性.

(25)检查站

代码：28

缩写词：CHKPNT

英文名称:Ch(!(∙k{M)int 图元类别:点,面

属性表:见表A. 2. 2-25_q

表A. 2.2-25检查站属性表

缩写词	用法	约束
CATCIIP	M	取值二 1,2,999
NATION	M	格式:「「
SCAMIN	M	最小值：1
St)RDAT	C	格式:YYYYMMPD
SoRlNl)	C	格式：LC T U" τ t't't't'l'₇C'∙∙^,
PICKEP	0	—

注:M-必备属性、0条件必备属性、"一可选属性..

(26)岸线

代码：30

缩写词：co ALNE

英文名称;CQaStIinc

图元类别;线

说明:水面和陆地的交界线, 属性表:见表A. 2. 2-26.

表A. 2.2-26岸线属性表

缩写词	用法	约束
SCAMIN	M	最小值：1
St)RDaT	L；	格式 JYYYMMpD
SOHIND	C	格式：<'<', <'<'T ('(⁴('(^,(* ,(••■•
CA^rI¹COA	()	取值：1,2 -3-4-5/71-9.100 ,.101.102. TO
CulQI!R	0	取值:1,2,3,4,5√‰7,8,9 JOJl」2」3,9州
KLKVAT	0
PICHEP	0

注:M.必备属性、C-条件必备属性、("可选属性,.

附录A物标与属性

(27)通信报告区

代码：17055

缩写词：COMARE

英文名称:Commiuiication area

图元类别:面

说明:船舶汇报信息和获取信息的区域，

属性表:见表A-2.2-27“

表A.2.2-27通信报告区属性表

缩写词	用法	约束
C()MCIIA	M	格式：「XXXX]J∕*X%^]b∙∙
SCAMIN	M	最小值：1
SUKDAT	t：	格式:YYYYMMDD
5()RlNo	(；	格式：(HjY‘,(K<*rr “'•••
GATCOM	0	取值：2力，6,7,8,9 JOO耳州
PICKKP	0
STaTll6	0	取值：1二,3,4,*,7,8,9」1」2」3/4」5,1μ17」8「100」01/02/03/04, 10 5,106,107.10 8.109.110.111 .Γ12√113 J14.115.9 9 9

注：M-必备属性、C.条件必备属性、①可选属性..

(28)传送装置

代码：34

缩写词：CONvYR

英文名称:Conveyor

图元类别:线,面

说明:通过传送带或传送锌来运送货物或人员的机械装置,, 属性表:见表A.2.2-28,

表A.2.2-2S传送装置属性表

缩写词	用法	约束
CATGOin	M	取值:1,2,999
SCAMIN	M	最小值」
SORDAT	C	格式：Y、YYMMDD
SORINI)	C	格式：(•(■,[•「] CCCCC.t^,-∙∙
VKHCLR	C	单位中L小数位数：2
ENDTN	U	取值二 1,2,3,4,5,999
(X)NRAD	U	取值：1,2 ,3,999
CONVIS	U	取值：1,2
IlElcllT	0

内河电子航道图技术规范(JTS 195-3—2019)

续表 A.2.2-28

缩写词	用法	约束
LIPCAP	0
PICKEP	(J
PKODCT	0	取值:1,2,3,4KH,7,8,9「仇 11*2」3√14」5」6」7」2」9，0，21,22,100, 101 JO2/1O3 ,.104,999
STATUS	口	取值: 1 .2 -3.4.51.7 3 4」1 -12 J3J4,15 J6 .17」8」OOJcIjo2J03JO4. 105.106.107.108.109 .Γ1()√1Γ1 .ΓL2.Γ13√114.Γ15.999
VERACC	0
VERDAT	0	取值:1.2.3.4.5.6 /7 XT JOJl .12-'13/4」5-1&- 17 Jg J9.20.21 .？2、23. 24,26,27,2g _r2^ J0_τ 100 JOl ,.102 /10 3 ₇ W
VEHLKN	0	单位川L小数位数：1

注：M-必备属性、C一条件必备属性、0.可选属性..

(29)起重机

代码;35

缩写词：CRANES

英文名称：Qanc 图元类别:点,面

属性表:见表A. 2.2-29_;,

表A.2.2-29起重机属性表

缩写词	用法	约束
ScAMIN	M	最小值：1
(X)NOTN	C	取值:1,2,3,4,5 399
SOKDAT	C	格式 JY D MMDD
SOKIND	C	格式：(屮,('('T C'(^,(^,(^,t^,,X'*∙∙
CATCRN	0	取值:2,3,4,5」OOTio1,102,9 婚
IlKlCIlT	0
LIreAP	0
ORIENT	0
PlCRHP	0
RADUlS	0
STwnlS	O	取值二'1,2 ,3,4,5,6√7,8,9」'l ,12,13J4√15」6」7/区 JOOJOT, 102,103,104、 105.106.107.1(用.109."0/11/12.113」14/15.999
VERACC	U
VHBCLK	0	单位小,小数位数：2
VKRLEN	O	单位”小数位数：1

注:NL必备属性、以条件必备属性、①可选属性..

附录A物标与属性

(30)警告区

代码:27

缩写词：CTNARE

英文名称：Caution area

图元类别:面

说明:表示影响航行安全的区域,用于标识危险区、风险区、管辖区、通告区等区域, 属性表:见表A. 2.2-30"

表A.2.2-30警告区属性表

缩写词	用法	________________约束________________
SCAMIN	M	最小值：1
SORDAT	C	格式：YYYYMMDD
SORIND	C	格式：(•(•」，(、(■(■(■(■(■ .t*∙∙∙
PICKKP	0	—

注:M-必备属性、C.条件必备属性、U-可选属性..

(31)控制点

代码：33

缩写词：CTRPNT

英文名称：Control ɪ)θint 图元类别:点

属性表:A-2.2-31“

表A.2.2-31控制点属性表

缩写词	用法	约束
ScAMlN	M	最小值/
X)RDAT	C	格式:YYYYMMDD
引)KIND	C	格式：((“'(、rr(W/“••
CATeTR	U	取值：1 _e2_τ3,4_τ5₅6_s7_tl∞_τ101 J02 ∕1O3√1M _f105_f10fi_tH>7 JOS _s10Q∕l 10_τl 11, Γ12√113√Γ14₅TO
KLEVAT	0	—
PlCHEP	0	—

注/-必备属性、(：一条件必备属性0一可选属性..

(32)过驳区

代码：25

缩写词：CTSARE

英文名称：Cargo transhipment area

图元类别:线,面

说明:指定的用于在船舶之间转载货物的水域。属性表:见表A.2.2-32.,.

内河电子航道图技术规范(JTS 195-3—2019)

表A.2.2-32过驳区属性表

缩写词	用法	约束
SGAMIN	M	最小值:1
SQRDAT	(；	格式 JYYYMMDD
SOKINP	C	格式：「jrr ,trr屮(丁 (♦…
STATUS	U	取值4,23,4,5,6,8,9」1,12,13,14」5,16,17,建，100,1()1,102,103,104, 10 5,10 6,107 ,.10 8,109,110」IITll2,113」14」15,9 9 9

注：M-必备属性、C條件必备属性J)-可选属性,.

(33)水流

代码：36

缩写词CURENT

英文名称：Current

图元类别:点,面

属性表:见表A.2.2-33,.

表A.2.2-33水流属性表

缩写词	用法	约束
ORIKNT	M	单位式。八小数位数:2
SCAMIN	M	最小值：1
SOKDAT	C	格式介Y Y YMMDD
SORIND	C	格式：cc,(^,(• ,('t^,(^,tt∖(^t∙∙
CLlRVHL	D	单位:m/办格式:xκ∙x
DIKIMP	0	取值二 1,2,3,4,999

注:M.必备属性C条件必备属性、⑴可选属性,.

(34)关税区

代码:37

缩写词：CUSZNE

英文名称：Custom ZgC

图元类别:面

属性表:见表A. 2.2-34"

表A.2.2-34关税区属性表

缩写词	用法	约束
NATION	M	格式心
SCAMlN	M	最小值:1
SORDAT	C	格式:YYYYMMPD
*)RIND	C	格式：er T (Y' T Cffre ,('•'■

注：NL必备属性、C-条件必备属性、().可选属性

附录A物标与属性

(35)水坝

代码：38

缩写词：DAMCoN

英文名称:DanI 图元类别:点,线,面属性表:见表A. 2.2-35"

表A. 2.2-35水坝属性表

缩写词	用法	约束
CAWAM	M	取值:1,2,3J00,999
SCAMIN	M	最小值式
SORDAT	C	格式：YYYYMMDD
SORIND	C	fe⅛ ：＜■('.ft¹,(■(■(■(■(■. t∙-∙∙
CuNDTN	0	取值:1,2,3,4,5,999
Iikkjiit	U	—
NA^rPCON	U	取值：1二，工4,5了,7含「9」3」01；102»99
PlCKKP	U
VEHLKN	0	单位:叫小数位数1

注：M-必备属性、C-条件必备属性、()-可选属性..

(36)深度范围

代码：42

缩写词：DEPARE

英文名称:DCPth ar(;a

图元类别:面

说明:具有一定水深范围的水域，

属性表:见表A. 2.2-36,；

表A. 2.2-36深度范围属性表

缩写词	用法	约束
DKVALl	M	单位:川,小数位数:1
DHVAI2	M	单位:川,小数位数■
SGAMIN	M	最小值：1
SORDAT	C	格式：YYYYMMDD
SURIND	C	格式：('(' -CC₇ ('('('('C .(•■•■
Qiiasoli	0	取值：1,2,3,4,56,7/3/311,999

注：M-必备属性、C.条件必备属性、①可选属性..

(37)等深线

代码：43 缩写词：DEPCNT

内河电子航道图技术规范(JTS 195-3—2019 )

英文名称:DCPth ContqUr

图元类别:线

属性表:见表A. 2.2-37,

表A.2.2-37等深线属性表

缩写词	用法	约 ^¹
SCAMIN	M	最小值:1
VALDCU	M	单位:小小数位数：L
SUKDAT	C	格式 JYnMMDD
SOKlND	C	格式二(U' _τ^f,<' T t'l'('t*<^, τ C ； •'

注:M-必备属性、C.条件必备属性.

(38)航道里程标志

代码：44

缩写词:DlSMAR

英文名称：DistaiKic mark

图元类别:点,线

说明:从某一特定起算点开始,沿航道中心线量算至另一点的公里数或海里数.

属性表:见表M 2.2-38“

表A. 2.2-38航道里程标志属性表

缩写词	用法	约束
CATDE	M	取值：1；,3,4J99
SCAMIN	M	最小值：1
SUKIMT	C	格式JYYYMMDD
Bt)RIND	C	格式：「％【%♦,(Y 屮(YF”••
PlCKEP	U

注:M-必备属性、C-条件必备属性、0.可选属性,.

(39)分界线

代码:28005

缩写词:DlVLNE

英文名称:DiViding line;

图元类别:线

说明:标识地理区域分界的线.

属性表:见表A. 2. 2-39。

表A.2.2-39分界线属性表

绪写词	用法	约	束
ScAMIN	M	最小值】
SOKDAT	C	格式 JYYYMMDl)

附录A物标与属性

续表 A. 2. 2-39

缩写词	用法	约束
规皿NB	C	格式= LjyrrrJ「…
CATDVL	0	取值：1,2口,心5 6,7,999
OBIENT	()	—
STATLlS	0	取值：1 .2τ3-4.5.623.9.'1'1/2-13」4「5」6 J7「8」00/01.H)2-l(}3 J(M∙- 105」。6」07,108,1。九 110」11,112,113」14,115.999

注:M-必备属性、(:.条件必备属性①-可选属性..

(40)废旧船舶停靠场

代码：48

缩写词：DMPGRD

英文名称:Dumping ground(vessel)

图元类别:点,面

属性表:见表A. 2.2-40"

表A.2.2-40废旧船舶停靠场属性表

缩写词	用法	约束
SCA M1N	M	最小值：1
St)RDAT	C	格式：YmMMl)D
SORIND	C	格式：(•(•/•(、(^,(^,(^,(^,(.('∙∙
CATDPG	U	取值：6
RESTRN	U	取值：1,2k,4,5τ6,7出，9,1仇11/2:13「14」5,16」7/8,19,2仇21，2：3, 24,25,26,27」OoJO1」0，1。3/O4JO5」()6」07,999
STATUS	0	取值：1 N-3-4-5 1.734 JlJ2一13-14J5-'16-17 J8 J(X) J01,102.1 ()3.1()4. 105,106,107,103 _? 109 √110, U1, ∏2√l 13 _τ 114,115 _? W

注:M-必备属性、(:條件必备属性0可选属性一

(41)船坞区

代码：45

缩写词:DOCARE

英文名称：DOCkarCa 图元类别:点,线,面属性表:见表A.2.2-41

表A.2.2-41船坞区属性表

缩写词	用法	约束
SCAMIN	M	最小值：1
SoRDAT	C	格式：Y、YYMMDD
SORIND	C	格式：《•(•戶、(•(•(•(•(• f∙

内河电子航道图技术规范(JTS 195—3—2019)

续表 A-2.2-41

缩写词	用法	约束
CATDt)C	0	取值门；
CONdtn	()	取值二 1*2,3,4,5399
Iiobacc	0	—
IIOKCLr	0	—
NATCON	口	取值「1,2,34,5,6.74卩，lŋθ/()l」02,99。
PlCREP	U
STATUS	U	取值：1 2,3,4力,6/7显9」1」2/3,14」5」6,1九18,10()」01」02」03/04, 10 5,10 6」07」0机 109」IoTmJI2」13,114」15：9 9 9

注:M-必备属性、C-条件必备属性、("可选属性,，

(42)疏浚区

代码：46

缩写词:DRGARE

英文名称：DrCj⅛cd area

图元类别;面

说明:指用船舶、机械等方式进行拓宽、浚深施工的区域。

属性表:见表A. 2. 2-42_:?

表A.2.2-42疏浚区属性表

缩写词	用法	约束
DRVALl	M	单位］储小数位数：1
SC.AMIN	M	最小值：1
SORDAT	I；	格式 JYYYMMDD
SOKINI)	C	格式：<'<',(ʧ' , ('('('('C .("■■
DKVAI2	0	单位:川,小数位数：1
QL∣AS()U	()	取值：1 _τ3_s3_s4₇5,6₇73_s9√i0_ell_eW
RE—	U	取值二 1,2,3,4,5,6,7 包 < JCJl/2 J3J14,15/6,1?」孔 19,20,21 22 J3τ 24,25,26,27 , IOOJOl ,102,103,1(M√1O5」06」07 ,州9
TKCSOU	0	取值:1,2,3,4,5,6,7,8,9JO,11 ,12,13 ,14,100,101,999

注：M.必备属性、C-条件必备属性、供可选属性.

(43)干船坞

代码：47

缩写词:DRYDoC

英文名称:DrydOCk 图元类别:面

属性表:见表A.2.2-43"

5()

附录A物标与属性

表A.2243干船坞属性表

缩写词.	用法	约束
SGAMIN	M	最小值:1
SORDAT	C	格式:YYYYMMDD
5()RlND	C	格式：c<' -f'<S ccc(∙(' .('••■
CONDTN	0	取值：1,2,3,4,5,999
DKVALl	0	单位叫,小数位数：1
II0KACC	0
IH)RCLR	U	单位：1以小数位数:2
ιιυκu<N	U	单位:川,小数位数:2
IH)Rwll)	0	单位屮L小数位数:2
PICKKP	0
QliASOlI	0	取值:1/,3/,5,6,7 _t8_τ9_t10_τll_sTO
S^rPATllH	0	取值二 1,2,3,4_r5_τ6,7Λ₇9,ll,l2_sl3_s∙l4√l5√l6_sl7,i8√l<X)_slOl√lO2_elO1_tKW_l I()5,106,107/108/KW,110」H」12」13」14」'15,99。

注:M-必备属性、C.条件必备属性、①可选属性

(44)深水航道中心线

代码：40

缩写词:DwRTCL

英文名称：DCCP WatCrrOUtC CCntCrIinC

图元^lk线

属性表:见表A.2.2-44.₅

表A.2.2-44深水航道中心线属性表

缩写词	用法	_________________约束_________________
CATrRK	M	取值:1,2
ORIENT	M
ScAMlN	M	最小值】
TKAHC	M	取值：1,2,3,4
SORDAT	C	格式WMMl)D
SoRlND	C；	格式：('<' .<'(•,('('('('(' .('■•■
DKVALl	O	单位：山,小数位数：1
QU ASOLI	U	取值：1 -2-3 4 5,6—7 3 从 Io-1T , 99 9
STATLlS	O	取值：1,2,3//总,7,心9,11,12/3/4」5」6/7.18,1(冷」01/02/03,104, 105T106/107/108/109√110_sΓll /112₇113√114/115,9 9 9
TECSOU	O	取值：1 _2 _3-4-512 3-9-10-IL i2-13-14-Wo-Iol .999

注_：M-必备属性、□条件必备属性、以可选属性..

内河电子航道图技术规范(JTS 195-3—2019 )

(45)深水航道部分

代码：41

缩写词:DWRTPT

英文名称：DccPWatCrroLItC part

图元类别:面

说明:主要供深吃水船舶使用的航道，

属性表:见表A. 2. 2-45 ɔ

表A. 2.2-45深水航道部分属性表

缩写词	用法	约束
DRVALl	M	单位小,小数位数:1
ORIKNT	M	—
SCAMlN	M	最小值：1
TKAEIC	M	取值二 3,4
SOKDAT	(;	格式 JYYYMMDD
SuRlND	C	格式：「仆rr，「Ll(屮，I`…
Qliasoii	U	取值 ~,2：3 4,5,6,7,8,9,10,11-99
RKSTRN	0	取值」230,5,6,7,8,9,10, ri「12/3」4」5」6」7/8「1九20,21/2科 24,25,26,27 √1(X} /101/102,103 _? IM/105 _τ106/107 *99
HTAT∣.∣S	0	取值:1,2,3,4,5,6 J,g,9,11」2」3」4」5」6「7」8」(貝)」01：102/03：104] 105,106 _? 107 ,.108 /109/110/111/112/113/114/115,999
TKCSOIj	U	取值』，2,3,4,5,6,7,8,9J0,ll _?12 J3 J4_τl(K) JOl _τW

注：M-必备属性、(：一条件必备属性、().可选属性.

(46)堤

代码：49

缩写词:DYKCON

英文名称:DykC

图元类别:线,面

属性表:见表A. 2. 2-46"

表A.2.2-46堤属性表

缩写词	用法	约束
SCAMIN	M	最小值：1
SOHDAT	C	格式：YYYYMMDD
X)RlND	C	格式：「r，(屮,(屮(屮(、('，・，
Ct)NOTN	U	取值:1,2,3,4,5円州
CONRAD	()	取值:1,2,3,999
Iikiciit	0	单位小,小数位数：2

附录A物标与属性

续表 A.2- 2-46

缩写词	用法	约束
NATCt)N	O	取值：1,2,3,4,5,6,7,8,9/00」01」02J州
PICHEP	0	—
VEKLKN	I)	单位:山,小数位数：1

注:M-必备属性、(：一条件必备属性、①可选属性.

(47)通航建筑物

代码:17070

缩写词：EXCNST

英文名称：EXCCPtiunaInaVigatiOn StrCLIture

图元类别:点,面

说明:用于克服集中水位落差或地形障碍而升降或通过船舶的水工设施,如升船机等“ 属性表:见表A.2.2-47"

表A.2.2-47通航建筑物属性表

缩写词		约東
CATKXS	M	取值：1,2,3‹,999
DHVALl	M	单位:内,小数位数：1
SCAMlN	M	最小值：1
SORIMT	C	格式:YmMMDD
SuRlND	(；	格式：rr J'(∖ rrc⁴dd/“'•
PICKKP	0
VKKDAT	0	取■值二iziɪ工Δ工aɪɪLLl2.13,14 J 4.1SJ7J8.19.20.21.22..23. 24,26『27,28,2九 30/00,101」02」03,999

注:M-必备属性、C.条件必备属性Q-可选属性..

(48)航道

代码：51

缩写词:FAlRWY

英文名称:Fainvay

图元^^1」：面

说明:江河、湖泊等内陆水域中可以供船舶通航的通道.，

属性表:见表A. 2.2-48”

表A.2.2-48航道属性表

缩写词	用法	约束
SGAMIN	M	最小值】
SORDAT	C	格式：YYYYMMDI]
SORIND	C	⅛⅛ι<'t'.('c,ecc(∙e.c'∙^j'

内河电子航道图技术规范(JTS 195-3—2019)

续表 A. 2,2-48

缩写词	用法	约束
DKVALI	0	单位:小小数位数:1
URlrNT	U
QllaSUu	U	取值：1,2*3,4,5,6,7,g乙 JOJl "州9
RMRN	0	敢值∙L2 R-4 — 5_ 6-737 JOjlJ2J3 一 14J5 Jk 17-18 J9-20—21-22 ；3一 24,25,26,27,100,101「102,'10 3「104「105,106,107,99 9
STATUS	()	⅛≡zl _τ23,4^^J ^^Λ '^ Λ2Λ3Λ4, }5 Λb^7 Jl^∕m_τW↑ il{yi_r↑{)3 A^ 105 JoS ,107,1Og J(W _? 11()√111 ɔ 12 _f 1B₇114₇115,999
THAEIG	U	取值：1/,3,4

注:M-必备属性、C.条件必备属性J)-可选属性,.

(49)轮渡航线

代码：53

缩写词:FERYRT

英文名称:FCrryroUtG

图元类别:线,面

属性表:见表A. 2. 2-49.,

表A. 2.2-49轮渡航线属性表

缩写词	用法	约束
CATFKY	M	取值d,2,3/00/S「102,999
SCAMIN	M	最小值：1
SOKDAT	C	格武JYYTMMND
SOHIND	G	格式二 LLT ^l'^t' T rmr ,r^,∙∙∙
PleREP	0
STATUS	U	取值二'1,2"3,4,5,6,7,g,9」l,12」3,14」5」6.17,18」00」()l」{J2,103」04, 10 5,10 6,107,Iog」09,110」IIJI2,113,114,115,9 9 9

注:M-必备属性、C.条件必备属性J).可选属性,.

(50)消防站

代码：28006

缩写词:FlRSTA

英文名称:FirC station

图元类别:点,面

属性表:见表A. 2.2-50.

附录A物标与属性

表A.2.2-S0消防站属性表

缩写词	用 •法	约束
ScaMlN	M	最小值式
SOKDAT	C	格式:YYYYMMDD
50KIND	(；	格式：<'t' .c<∖ C(^,(∙(∙l∙ _τf-∙∙
CATFIR	IJ	取值：1,2
NATION	0	格式心
PICRKP	0	—
STATLlS	()	取值：1,2,3,4,5,6,7,8,9,11,12,13,14」5」6」7」8,10(入101,1()2,103」倂， 105_τ106_τ 107.108.109.110.Ill .112.113.114.115,999

注:M-必备属性、C.条件必备属性、①可选属性

(51)浮船坞

代码：57

缩写词:FLODOC

英文名称:Floating dock

图元类别:线,面

属性表:见表A. 2.2-51“

表A.2.2-51浮船坞属性表

缩写词	用法	约束
SCAMIN	M	最小值:1
SORDAT	C	格式：YYYYMMDD
SORIND	C	格式«'<• .(∙(⅛ CC '«'(' .('■•■
(X)NDTN	0	取值:1,2,3 ,4,5,999
PK V ALl	(J	单位:in,小数位数:1
IIOkacc	U
Iiorclr	0	单位:,"，小数位数：2
IH)RLEN	U	单位：1",小数位数：2
HORRID	0	单位:也,小数位数：2
INKOKM	0
LIFCAP	0
PICHKP	0
STATUS	0	取值：1,2,3,46 ,6,7,8,9,11」2「13/4」5」6」7/8/00,Iolj()2,103/n， 105」OGTio7,1(用_? 1()9√1 l()_tl 11 /112 /113 _? 114/115_τW
VERDAT	Ii	取值∙L2-3,4,5-6 一7-8 — 9-10」1.12 J3∕4J5∙16 J7J8 J9∙20,21,22二3_ 24,26,27,28,29 ,3(),100,101,102/03,999
VKKLKN	0	单位:叭小数位甚

注:M-必备属性、C.条件必备属性、()一可选属性..

内河电子航道图技术规范(JTS 195-3—2019)

(52)流速线

代码;28007

缩写词:FLOLNE

英文名称:FkW VeIOeity lint:

图元类别:线

说明:断面上流速相等各点的连线,用以表示断面上流速的分布，属性表:见表A.2. 2-52.

表A.2.2-52流速线属性表

缩写词	用法	约束
SCAMlN	M	最小值:1
SOKDAT	C	格式二YYYYMMDD
SORIND	C	⅛⅛χf(' .('C .Ct'C(^,(∙.(∙∙∙
VALIAL	U	单位小,小数位数/

注:M-必备属性、C-条件必备属性、小可选属性,. (53)流速区

代码:26026

缩写词:FLoVEA

英文名称：FIoWvCIoCity area

图元类别:面

说明:标识具有确定流速范围的水域。

属性表:见表A. 2. 2-53。

表A.2.2-53流速区属性表

缩写词	用法	约 ^^f
IA V AIJ	M
2YL2	M
SCAMIN	M	最小值:1
SOKDAT	C	格式:YYYYMMDl)
SORlNl)	C	格式二 rr, er _τ ('CCCC .r∙^,∙∙
CATFVA	U	取值：1,2
MHΛ KL	U
(川 IENT	0
QLlAS()11	0	取值: 1.2.3.4、5.6.7.8.9/0.11.999

注：M-必备属性、C一条件必备属性、"-可选属性..

(54)栅栏线

代码：52

缩写词:FNCLNE

英文名称：F CneC/wall

附录A物标与属性

图元类别:线

属性表:见表A-2.2-54。

表A.2.2-54栅栏线属性表

缩写词	用法	约束
CATrNc	M	取值：1 3 ,4∕l(XhWl /102,103/1()4,999
ScAMlN	M	最小值J________________________________
SORDAT	C	格式：YYnMMDD
SOKINI)	C	格式：«■(■.<'(■, <■(■(•(•(•.(••■•
CONDTN	t)	取值:1/,3/,5 »99
NLHAAT	0
HEIGHT	0
NAT(X)N	0	取值：1 工口<,5,6,7,8QJOOJOl/02,999
PICKKP	0
STATllS	U	取值：1 N-3-4-5 .6-7 3-95Li2」3」4」5 JG-17.18 J(X) JOlj()2」03」(乩 105,106,107-108-109 J Io-I^lI1∕12-^,113√114.Γ15.9 99
VKKLKN	I)	单位:HJ小数位数二1

注:M-必备属性、e一条件必备属性内一可选属性..

(55)雾情信号台

代码：58

缩写词:FoGSlG

英文名称:Fog Sigmil

图元类别:点

属性表:见表A. 2- 2-55.

表A. 2.2-55雾情信号台属性表

缩写词	用法	约束
CATr()(;	M	取值二 1 a τ3,4,5 亦,7,9/6999
SCAMlN	M	最小值:1
SleeKP	C	格式
SKiPKR	C	单位尸小数位数：2
SICSH]	C	格式：I・L. L + <MK. K) MEE∙ E) +LL. L
SORDAT	C	格式：Y YYYMMDD
SORIND	C	格式：(•《、('(••, (^,(^,(^,('(^, .(••••
PICKKP	0
SlCrRQ	0	单位：叱最小值式)
SleeEN	0	取值二 1,2,3 <, 999
KfATUS	0	取值:1,2,3,4,5,6,7,8τ%l 1/2」3 J4∕5J6 J7J8∕00,101 ∕02,lU3τlO4, 105/106,107,108」2 J1O√111 _τΓ12√113,114,115,9 9 9

注：M-必备属性、□条件必备属性、()一可选属性..

内河电子航道图技术规范(JTS 195-3—2019)

(56)自由港区

代码：60

缩写词:FRPARE

英文名称:FrcC port area

图元类别:面

属性表:见表A22-56。

表A, 2.2-56自由港区属性表

缩写词	用法	约束
ScAMlN	M	最小值:1
SOKPAT	C	格式二YYYYMMI)D
SOKINI)	C	格式：「「.('('_('('('('(• .f"∙∙
PlcREP	0	—
STATUS	()	取值二 1 -2-3-4-51-7 3 4-Iij2 J3-14J5J6J7」g JOOJCL102-10 3-104 10 5 /0 6」07 JO8 _t109_tΓ1()√1Γ1√1∙12∕1Π₇Γ14√11 5 ：9 9 9

注:M-必备属性、C.条件必备属性、U-可选属性.

(57)捕鱼设备

代码：55

缩写词:FSHFAC

英文名称;FiMling f⅛ility 图元类别:点,线:面属性表:见表A. 2. 2-57_:,

表A, 2.2-57捕鱼设备属性表

缩写词	用法	约束
SCAMIN	M	最小值：1
SORDAT	C	格式二YYYYMMDD
SURIND	C	格式二LC J'f' ,('('('<%‘，("••
CATMF	0	取值二 1,2,3,999
STATUS	0	取值二 12,3,4,5,6*,8,9」1」2」3,14」5」6,17,'1$,'100,101,102,103,104, 105,106,107 „108 J的，11。」IITlI2」13,114√115,9 9 9
VKKACG	U
VKKLKN	0	单位:也小数位数:1

注:M-必备属性、C-条件必备属性J).可选属性

(58)渔场

代码：56

缩写词:FSHGRD

英文名称:FiShing B)IInd

图元类别:面

附录A物标与属性

属性表:见表A-2.2-58。

表A. 2.2-58渔场属性表

缩写词	用法	约束
SeAMIN	M	最小值』
HOKDAT	C	格式AZMMDn
SOKINI)	C	格式：(•('.(•(', ccrcr .(•■■■
STATUS	U	取值二 1.2.3.4.5.6.7.8,9.11.12.13.14J5J6.17.18 JOO J0L102.103.104. 1()5 √106 _τ 107,108,109 √110 _s 111 _s '112 ,Γ13√1'14∕115 _? W

注:M-必备属性、C.条件必备属性内一可选属性..

(59)渔业区

代码：54

缩写词:FSHZNE

英文名称:FiShCry ZODO

图元类别:面

属性表:见表A-2.2-59“

表A,2.2-59渔业区属性表

缩写词	用法	________________约束________________
NATION	M	格式2∙
SCAMlN	M	最小值：1
SORDAT	C	格式AYYY MMDD
St)RlND	C	格式：(^,c .(•(', crrcr ,(>■•■
STATuS	0	⅛<√1.2.3,4,5 .6.7.8,9,11.12.13.14√15√lħ.l7.18 J(X)ZIOl .102.103.104. 105」06」07「108,109,IlJlll J12,'113,114」15,999

注：M"必备属性、(：一条件必备属性、().可选属性.

(60)闸门

代码：61

缩写词:GATCON

英文名称:GatC

图元类别:点,线,面

属性表:见表A. 2.2-60"

表A. 2.2-60闸门属性喪

缩写词	用法	约束
G AT( ； AT	M	取值：2 ,3,4,5_τ6√1∞JOl /102,103,104,99 9
SCAMIN	M	最小值:1
IH)RcLR	C	单位中L小数位数：2
SUHDAT	C	格式-YYYMMDD

内河电子航道图技术规范(JTS 195-3—2019)

续表A22-6Q

缩写词	用法	约 •束
SOHIND	C	格式二<^,t' T('<• T l^,t⁴(⁴('(⁴ ₇t∙*∙∙
CONDTN	O	取值：1口,3,4,5彦99
DRVALl	U	单位仙,小数位数。
IIOKΛCG	L)
PlCRHP	U
QlJ ASOlJ	0	取值：1,2.3 -4-5H-7I-93MllG99
STATUS	U	⅛<√1 _τ2_τ3.4_y5,6.7,8,9√11 _τ12√13√14_τ 15₁16√17√l∏_i10()√l()I/102/KB/104. •105」06」07」08/09,110；111；112」13；114/1"999
VKRAGC	【)
VKRCLR	U	单位加,小数位数：2
VrRoAT	U	取值：1,2,入4τ5,6,7,8,9,10,11」2「13/14,15」31，7,1&19,0二1,生，3, 24 -26 一 27 一28 一 29 一30_ 1 OoJoI-102 一 103,999

注:M-必备属性、C.条件必备属性、".可选属性.

(61)地名

代码：28008

缩写词:GEONAM

英文名称:GCQgraPhiCaI name

图元类别:点,面

属性表:见表A. 2. 2-61 ⅛

表A. 2.2-61地名属性表

缩写词	用法	约束
NOBJNM	M
SCAMlN	M	最小值】
SOKDAT	(：	格式WMMDD
SOBINP	C	格式二〔"',rr /'t't't"∖~∙∙'
PICKKP	O

注_:M-必备属性、C-条件必备属性、0.可选属性.

(62)港区

代码：63

缩写词:HRBARE

英文名称;Harbfntr area

图元类别:面

属性表:见表A.2.2-62.

附录A物标与属性

表A.2.2-62港区属性表

缩写词	用法	________________约束________________
SGAMIN	M	最小值M
SuRl)AT	(；	精式Ayyymmdd
SOKINI)	C	格式:('<' ,(•(', crr(^,(∙ _rc∙^,∙
CATIIBK	(J	取值二 1*2 ,345,999
PICRKP	0
STATUS	0	取值：1,2,3<,5 ,6,7,8,9」1 ,12,13 J4,15,16 J7,18/00「101」02」03」04, 105,106」()7,108 _i 10。.110/111,112,113,114/115,9 9 9

注:M-必备属性、C.条件必备属性,①可选属性..

(63)港池

代码：17056

缩写词：HRBBSN

英文名称:HarbQllrbaSin

图元类别:面

说明:码头前供船舶靠离和装卸货物的水域，

属性表:见表A-2.2-63,

表A.2.2-63港池属性表

缩写词	用法	约束
SCAMIN	M	最小值』________________________________
SOKDAT	I；	格式:YYYYMlMDD
SuRlND	I；	格式：(‘「/%’jγr-rr /"，•
IH)RlMN	0	单位:明小数位数球
IIOKWII)	U	单位:川,小数位数，
PlCHrP	0

注：M-必备属性、(:-条件必备属性、()一可选属性..

(64)港口设施

代码：64

缩写词：HRBFAC

英文名称:HarhOur facility

图元类别:点,面

说明:港口用于服务业务或商贸活动的公共设施，属性表:见表A. 2.2-64 _ζi

表A. 2.2-64 港口设施属性表

缩写词	用法	约	束
catiiae	M	取值:9,12.13,100,999
SCAMlN	M	最小值：1

内河电子航道图技术规范(JTS 195-3—2019)

续表.12.2-64

缩写词	用法	约束
SOKDAT	C	格式介YYYMMDD
SORlND	C	格式：rr, ('('. ('('CfC ₇1^, • • ■
Ct)Nl)TN	U	取值/,2,3,4,5,999
NATCON	0	取值: 1二,3,4κ耳,7,8*,100;101,102,999
PICKKP	0
STATUS	U	取值」3,3,4,5,8/7,g,9」l」2;13,14」5」6」7」8」00；'101J102J103J104= 105,1()6 /107 J08」09 _tΓ10√lll√112_fΓ13,114,Γ15,999

注：M-必备属性、C-条件必备属性、①可选属性,.

(65)京船

代码:65

缩写词:HULKES

英文名称:HuIk

图元类别:点,面

属性表:见表A-2.2-65"

表A. 2.2-65京船属性表

缩写词	用法	约束
SGAMIN	M	最小值:1
SOKPAT	C	格式JYYYMMDD
SORIIND	C	格式「'('T(KdY屮(‘(♦,(・•••
CATIILk	O	取值：1 23-4-5199
Ct)Nl)TN	U	取值』，2,3,4,5,9沙
IIORLKn	()
IIUKWId	0	单位:明小数位数：2
PlcKEP	()
VKKLKN	U	单位:山,小数位数人

注:M-必备属性、C-条件必备属性、U-可选属性.

(66)近岸交通区

代码：68

缩写词JSTZNE

英文名称：Inshorc traffic zone

图元类别:面

说明:在分道通航制靠岸的边界和邻接岸边之间的交通区，.

属性表:见表A. 2.2-66“

表A.2.2-66近岸交通区属性表

附录A物标与属性

缩写词	用法	约束
SGAMIN	M	最小值"
SORDAT	C	格式 A YYY MMDD
SORIND	C	格式：(％•*(•(、(•(•(•■(•/'・••
CAITSS	0	取值：1,2
RESTRN	0	取值：1,2,3,4 K,6,7,S,9,1OjI ,12,13,14,15」6」7 JN'19,20,21,22,23, 24,25,26 二7,100/01,102,103,104/105/106,107,999
STATIC	0	取值:1,2,3,4/,6,7,39」1」2」3/4」5」6」7/3100」01；1()2/03/04, '105√1O6√1O7,1O8_τ^,109 JlO_eIl l ,112√113,114_s115,999

注:M-必备属性、(:-条件必备属性、①可选属性

(67)湖泊

代码：69

缩写词:LAKARE

英文名称:LakC

图元类别:面

属性表:见表A-2.2-67"

表A.2.2-67湖泊属性表

缩写词	用法	约束
SCAMlN	M	最小值』
SORDAT	C	格式：Y、YYMMDD
SoRlND	C	格式：(％'「《(、(∙eccc∙ .(•■■■
NlNVAT	0
PICKKP	0

注：M-必备属性、(:.条件必备属性、①可选属性

(68)船闸引航道

代码:26008

缩写词：LCBSRT

英文名称:LnCk basin route;

图元类别:线,面

说明:用于引导船舶进出闸的人工航道，

属性表:见表A-2.2-68,

表A.2.2-68船闸引航道属性表

缩写词	用法	约	束
CATLCB	M	取值：1?
SCAMlN	M	最小值】

内河电子航道图技术规范(ʃrs 195-3-2019)

续表 A-2.2-68

缩写词	用法	约束
SORDAT	C	格式:YYYYMMDD
SOKIND	C	格式父'd∙jH,(屮I屮t'd'∙∙'
DRVALl	0
URlKNT	0
Qliasoli	0	取值：1,2J,4,5,6,7,8,9」①11,如9
RESTKN	0	取值：1,2,3,4,5,6,7,8,9」0,11/2,13」4」5」6」7」8:1久20二1二2,23, 24 _τ25,26 _τ 27 √1 (X) /1 {)1 J 02 √103 _? 1 ()4 _? 105 _? 1 ()6,107,州 9
HTATUS	U	取值：1,2,3,4,5,6,7 34」1」2,13,14」5」6/7J8,KX) JOl/02 Jo3」04、 105,106,107 ,10 8 Jog「11()」U」12」13」14」'15,9 9 9
THArIC	0	取值：1,23,4
VKRDAT	()	取值ri∙2.3,4.5.6.7∕,q,'10*llJ2.13J4J5J6∕7∕8J931₊2U22^ 24_τ26 _s27 _τ28_τ29_τ3O_s IOO₇IOl, 102 J03 ,W

注：M .必备属性、&条件必备属性、().可选属性,.

(69)灯

代码：75

缩写词:LlGHTS

英文名称:Light

图元类别:点

属性表:见表A-2.2-69"

表A.2.2-69灯属性表

缩写词	用法	约束
COLOUR	M	取值: 1,2,3-4-5Τ6-7 3N-IKll .12.13-999
IJTGIIR	M	取值：l,2,3,4,5,6,7,8,g」仇^ll」2」3」4√15J6，r7,18,19/①25,26.27・ 28 二9 .KX) √1()1 √102 .W3√104/1()5.106.1O7√1O8.1<)9.Γ1() √1Γ1,999
SCAMlN	M	最小值】
CATMT	C	取值：1 45爪7,8,9/0/,1/2/3；4/5「电,17「8/9二(),100万沙
KXCIJT	C	取值：1「2*3,4,999
LITVlS	C	取值:1,2,3,4 户了,7不」()0.999
MLTYLT	C	最小值：2
ORIENT	C	单位式。八小数位数2
SKCTRl	C	单位式小数位数:2
*KCTR2	C	单位式。),小数位数：2
YlCCRP	C	格式：(L)( L)…
SlcPER	C	单位凡小数位数：2

附录A物标与属性

续表 A. 2. 2-69

缩写词	用法	约束
NICSEQ	C	格式：1丄.L +(KmMEE. E) +∙LL. L
SORDAT	C	格式：YYYYMMDD
5()RlNl)	(;	倍式：<∙t⁴ .<'(*-,('('('('(• _rt"∙∙
IIkkuit	U
MAKSYS	O	取值：1,2&4d16
PICRKP	O
STATUS	U	取值二 1,2,34,5,6,7,8,%11,T2.'13,14J5∕(V17∕8,1O(}31U1J()2,1O3,1O4, 105,106J()7,108 /109/110.111/112/111,114/115,9 9 9
VALNMR	O
VKKDAT	0	取值: 1/,3,4,5,6,7贯,9/h11/2/3/4」5」6」7/丸.1凡20:「22,23" 24,26 二7,28,29 ,3(), 100,1 Ol, 1 ()2,1()3,999

注：M-必备属性、C.条件必备属性、()一可选属性.

(70)陆域

代码：71

缩写词:LNDARE

英文名称:Land area 图元类别:点,线,面说明：陆地区域

属性表:见表A.2.2-70。

表A.2.2-70陆域属性表

缩写词	用法	约束
SCAMIN	M	最小值—
St)RDAT	C	格式AYYY MMrm
SOKINI)	C	格式二 CrdYj('('('('(• .t^,∙∙^,
(X)NDTN	0	取值:1,2,3,4,5,999
PICKEP	0
STATI 用	O	取值：1,2,3<,5,6,7,瓦丸11,12,13,14」5」6,17,18,10α,I DlTIG2,103,104∣ 1。5,106J()7,1()8√109√110,Γll ∕112√1B√114/115$99

注：M-必备属性、乙条件必备属性、()一可选属性..

(71)地面高程

代码：72

缩写词：LKDELV

英文名称:Land ClCYaiiQn

图元类别:点,面

属性表:见表A-2.2-71.,

内河电子航道图技术规范(JTS 195-3-2019)

表A. 2.2-71地面高程属性表

缩写词	用法	约束
KLKVAT	M	—
SCAMIN	M	最小值：1
SOKDAT	C	格式 JYYYMMDD
SOKINI)	C	格式：「「.('C'_τCCfCC .C"*'
CONVIS	0	取值:Ia

注：NL必备属性、C.条件必备属性、①可选属性

(72)陆地方位物

代码：74

缩写词:LNDMRK

英文名称:Landmark

图元类别:点,线,面

说明:在固定位置的突出地物,用于指示位置或方向" 属性表:见表A.2.2-72,.

表A. 2.2-72陆地方位物属性表

缩写词	用法	约束
CATLMK	M	取值: 1,2,3,4,5H,7,8,9,10,11.12,13」4,15」6」7」机19二(121」00」UlT 102,103,104,1()5 /106,107」08」09 /11() _f 111 √112 √i B /114_s 115 J16,117_? 11« _τ119*999
CONVIS	M	取值:1,2
SCAMlN	M	最小值)
COLPAT	C	取值:1,2,3,4,工,999
CONDTN	C	取值j,2,3,4,5,999
r∣INCTN	C	取值:2,3,4,5,6,7,g,9,10,T'l ,T2∕3 JI4」5」6」7」8」久2(｝；1,22,23,24, 25 ɪɪɪɪɜθɪɪ 33,34.35.36,37.38.39,40 ・ 41.42 JOo J01J02-103,1()4,105,1()6,107,1()8,1(间 JlIOJlll _τΓ12√l B√l 14/115_τ 116_τ 117√118√1 W₁W⑵」22,12 3,124,9 9 9
SUKDAT	C	格式 JYYYMMDD
SOKINI)	C	格式：＜'(^, ,('(*. LLLrr. C • ■ ■
COLOIlH	0	取值：1;：3 AK箱,7,心9」0」1「2」3,999
CONRAD	U	取值二 1,2,3,999
KLKVAT	0
IIKIGIfT	U
NATCON	0	取值二1,2,3.4,5,6,7,89 ,IOOJOl/02*999
PICBEP	0

附录A物标与属性

续表 A. 2. 2-72

缩写.词	用法	约束
STaTuE		取值:1,2,3<,5,6,7賞,9」1Τ.12」3」4/5,16」7,1孔100」加」0?,103」04,
STaTuE	0	105√106√107_f10SI,109√110_slΓl_sl∏√il3√114₁115_τW
	0	105√106√107_f10SI,109√110_slΓl_sl∏√il3√114₁115_τW
VEKLKN	0	单位:山,小数位数：1

注：M-必备属性、(：一条件必备属性、α.可选属性.

(73)地面地带

代码：73

缩写词：LNDRGN

英文名称:Land region

图元类别:点,面

说明：由地理特征确定的陆地上的自然风景区,通常具有专有名称属性表:见表A.2.2-73,

表A. 2.2-73 地面地带属性表

缩写词	用法	约束
SCAMIN	M	最小值：‘1
GATLNI)	C	取值:1-2,3,4 一5.6一7一8«.1。JLI2J3-14-l^_τ,lħ∕I7_τ 18.19,20.1(X).101. 102 √1O3√1O4,105 _f 106 √107√!O8,999
SORDAT	C	格式:YnYMMDD
EORINI)	C	格式：('<■ .<•<', CCCCC _('••■
NATQUA	U	取值: 1m,3,4,5.6 7 出,以 10,999
NATSLlR	O	取值：1 N,3<,5,上7 ,8,9,11」4,17,18,999
PICKEP	O
W ATLK∖	O	取值: 1,2,3 <,5,6 〃 τ 1 項%101,999

注：M-必备属性、&条件必备属性、①可选属性..

(74)储物池/吹泥区

代码：80

缩写词：LOGPON

英文名称:Lng∕stcnc∕sand pond /Spoil ground

图元类别:点,面

说明:储沙、储石、储木、吹泥的区域。

属性表:见表A-2.2-74,

表A.2.2-74储物池/吹泥区属性表

缩写词	用法	约	束
ScAMlN	M	最小值」
SUKDAT	C	格式:YYYYMMDD

内河电子航道图技术规范(JTS 195-3—2019)

续表 A.2-2-74

缩写词	用法	约束
SORINI)	C	格式二 f'(' .('C-CCCCC .r^,,∙∙
STATUS	0	取值/，2,3,4,5,鼠7,8,9」1」2」3」4」5/6.17/区」00/()1/()2,1()3」04~
STATUS	0	105,106₁107,10^ _e 109 _? 1 '⅜111 /112 /1 '13 √H4√115 _f W

注:M-必备属性、C.条件必备属性。可选属性

(75)船闸

代码：79

缩写词:LoKBSN

英文名称:LOCk Iiasin

图元类别:面

说明:设有上、下闸首和闸室、引航道的过船建筑物，属性表:见表A. 2.2-75,

表A*2.2-75船闸属性表

缩写词	用法	约束
SCAMIN	M	最小值：1
SOHDAT	C	格式 JYYYMMDl)
St)RIND	C	格式：「(％【＜ ,("""”♦,(”••
IIORACC	D
IIORCLK	U
Iiobiiin	0	单位:小小数位数:2
II0KW1D	0	单位:川,小数位数:2
PlCREP	U
STATUS	0	取值:1 二口：4,5箱]7出a」1」2」3」4,15,1GJ7JK,IOOJOl」。2」03]104, 105/106 _τ 107,108, IW_e 110√Γl 1 √1^,12√113√Γ14√l 15 _? W
TXTDSc	0

注:M-必备属性、C-条件必备属性J)-可选属性..

(76)磁差

代码：81

缩写词:MAGVAjR

英文名称；Magnetic- variation 图元类别:点,线,面属性表:见表A. 2. 2-76<,

附录A物标与属性

表A.2.276磁差属性表

缩写词	用法	约束
RYRMCV	M	—
SCAMlN	M	最小值】
IAlACM	M	—
VALMAG	M	—
SORDAT	C	⅛⅛ΛYYYMMDI7
SORINI)	C	格式：Cf .('C. <∙C(^,('f .("•■

注：M-必备属性(一条件必备属性..

(77)水上养殖场

代码：82

缩写词：MARCUL

英文名称：MaritKi farm/ CUIturC 图元类别:点,线,面

属性表:见表A-2.2-77)

表A. 2.2-77水上养殖场属性表

缩写词	用法	约束
SeAMlN	M	最小值:1
St)RDAT	I：	格式:YYYYMMDD
5()RlNo	C	fe⅛ ：(•('. t∙(∙₅ <∙rec(∙.('∙∙-
V AIH)l.ι	C	单位W卜数位数：2
WATLEV	()	取值: 1,2,3,4,5,6,7「3」01 *99
CATMrA	0	取值：1,2,345,999
EXPSOli	0	取值:1,2,3,999
QUR*Ul∣	U	取值U3 4 5笛,7 &九10」1期9
KIlSTKN	0	取值：1,2_τ3,4^,6_f7₉8,9,10,Γl_s12,B√14√15J6J7j8_τ19_s20₅21_τ22_τ2^ 24_τ25_τ26_τ27_τl()() ,1 Ol √1()2 √103 J04√105∕106 /107,999
5TATUS	U	取值：1,2,3<,5e,7爲,9；口」2」3/4」5」6」7」8/00,101」02,13」04, 105,106 Jo7,1()8,109 JI0」11」1.2,113,114√1 '15,999
VKKACC	0
VKKI_jNE	0	单位：山,小数位数Jl

注:M-必备属性、C.条件必备属性、①可选属性

(78)系泊绞缆设施

代码：84

缩写词：MORFAC

英文名称:Mooring/waq>ing facility

图元类别:点,线,面

内河电子航道图技术规范(ʃrs 195—3—2019)

属性表:见表A. 2.2-78“

表A. 2.2-78系泊线缆设施属性表

缩写词	用法	约束
CATMOK	M	取值:1.2.3.4τ5√7JOO.101 .102 J03.104 JC5」06.107.9 9 9
SCAMIN	M	最小值：1
Bt)YSlIP	C	取值：1,2,34,5,6,7出」009 W
SOKDAT	(；	格式JYYYMMDD
SURIND	C	格式二 <'(' ,t'('_τ('£‘£‘「「. r∙ • • •
CONDTN	0	取值∙1 -2.3.4.5少99
(X)NRAD	0	取值：1 J,3,999
CONVIS	U	取值心
IlKl(BT	U
NATCON	O	取值：1二口4力,6」,九9「00/⑴」02,999
PlCKEP	0
STATUS	0	取值：1,2 J 4,5,6√7,8,9,11/2,13*4,15」6」7,18,1QOJO1,102,103 ,l(¼τ 105/106 /107/10 8,109」IojHJ 1? J13」14, H 5_τ9 9 9
VEBLKN	0	单位:"L小数位数：1
WATLKV	0	取值二1,2,3,4',6√7J (XkIolJ99

注:M.必备属性、C一条件必备属性、以可选属性.

(79)导航线

代码：85

缩写词:NAvLNE

英文名称:NavigatiQnlinC

图元类别:线

说明:连接两个助航标志并延伸到相关水域用于助航的线，属性表:见表A. 2.2-79,

表A.2.2-79导航线属性表

缩写词	用法	约 ^¹
CATNAV	M	取值二'1,2,3,999
OKIKNT	M	单位小数位数：2
SCAMIN	M	最小值：1
SONDAT	C	格式 JY YYMMDI)
SOKINI)	C	⅛^z<'<' .('C-CCCCC .Γ'∙∙
PlcKHP	0
STATUS	0	取值:12,3,4,5,优7出尸」1,12,13 J4,15J6J7,IgjlOOJOl」02」03/04、 105,106,107，10心1 缈，110,111」口，113」14」15,9 9 9

附录A物标与属性

(80)备用物标

代码：163

缩写词:NEWoBJ

英文名称:NCwohjCCt

图元类别:点,线,面

说明:用于表达不能被本规范中的物标编码的,并且影响航行安全的物标。属性表:见表A.2.2-80.，

表A. 2.2-80备用物标属性表

缩写词	用法	约束
SCAMIN	M	最小值：1
(X)LPAT	C	取值二 1,2,3 <τ∙5,6,999
SORDAT	C	格式:YYYYMMDl)
5URINI)	C	格式：dr "(Q er (Tc .('■■■
CLSDKF	0
CLSNAM	U
COLOUR	Q	取值:1口/,4,5,6/,89/(草1/，13耳~
CONDTN	0	取值：1,2卩,4,5丸99
CONRAD	D	取值二 1,2,3,999
CONVIH	U	取值:1；
NATION	U	格式:(h
PICKKP	U
STATUS	U	敢值∙l-2.3-4-5-6√7-g-9-LL12J3J4-15J6J7-1"100-101-102-103J04- 105 √1Q6√1O7,108 _? IW _s110√i 11,11‰113√114_t 11 JT_fW
SYMlNS	0
WATLKV	U	取值：I "2,3,4,5,6,7 ,.10(),101,999

注_：M-必备属性、(：一条件必备属性、①可选属性..

(81)标志标牌

代码：17050

缩写词:NOTMRK

英文名称:NotieC mark

图元类别:点

说明:用于标示水道禁令、限制、建议和基本信息的布告牌。

属性表:见表A. 2.2-81.,

内河电子航道图技术规范(JTS 195-3—2019)

表A. 2.2-81标志标牌属性表

缩’写词	用法	约束
CATNMK	M	取值二 1,2,3,4.5,6,7,8,9」a Jl」？」3」4」5」6，T7」g" 1%20,21 "22,23, 24_τ25.26.27₇28₇29.30 Jl ₇32.^.34.35,^6 JZ^L^4(L41 _τ42_τ43_τ44,45.46. 47_τ48.49.5(}_τ51_τ52.53.54_τ55_τ56.71.72,73,74.75.76.77.78,79,80,81.82.83. 84,85,86,87,88,89,90,91,92,93 尸4,95,96,97,98,9% 100,101」()2,'103」04, 105,106 _τ 107 JOS /109 _τ 110√l Γl √11^2∕113√114_rl 15 J16 _τ W
FNCTNM	M	取 ^₌I-2-34-5.999
SCAMIN	M	最小值:1
ORIENT	C	单位:(。)，小数位数：2
SOHDAT	C	格式 JYiYMMDD
SOKIND	C	格式：('(％(‘(‘,(《””‘(♦,(•'••
ADDMKK	U	取值:1,2 "3,4力用第
BNKWTw	U	取值:1,2
DIKIMP	0	取值：1；,3 ：4,999
DISIPI)	()	单位"l小数位数：1
I)ISIPU	0	单位EL小数位数：1
MAKSYS	0	取值：1 29,1(VIb
PICKFP	U
STATUS	LJ	取值-1.2.3.4.5.6.7&-9.11-12，3-14-15/6-17」8-100-101-102」03.104. 105,106,107,108,109」M)Jr1」12」13」14 /15,999

注:M-必备属性、C.条件必备属性、5可选属性

(82)障碍物

代码：86

缩写词：OBSTRN

英文名称:ObstriiCtiOn

图元类别:点,线,面

说明:指任何妨碍或阻止航行,特别是妨碍船舶通行或对航行构成危险的物体. 属性表:见表A.2. 2-82<,

表A.2.2-82 障碍物属性表

缩写词	用法	约束
CATOBS	M	取值:1口口,4,5箱,7上a」仇100」01」02：999
SCAMIN	M	最小值:1
VALSOU	M	单位小,小数位数：2
NATQIlA	(；	取值】，2,3,4,5,6,7为3/仇州9
SOHDAr	C	格式二YYYYMMDD
SOBINI)	C	格式二 LC, c<' τ (Wrd, r∙⁴ ■«

附录A物标与属性

续表 A.2.2-82

缩写词	用 •法	约束
CONl)TN	0	取值 I,2,3<τ5,999
KXPSUl.∣	U	取值：1,2,3,999
IiKKIirr	U
NATcC)N	I)	取值：1,2 ,3,4,5,6,7譚,9 JQQJOl /02,999
NATSHR	0	取值:1二方＜,5*,7,九9;【1」4」7/8.999
PlCRrP	0
QL∣ASOU	0	取值二 1*2t3<t5：6,7：8t9/0」1：999
STATUS	0	取值：1,2,3∣4,5,6,7 ：8,九11,12 J 3,14,15,16,17,18」OoJOiJ 02」BTIo4, 105」06,1()7,1()8,1O9,.TlO_sHl J 12√113√114,115,999
TKCSOlj	0	取值:1,2,3,4,5,6,7,&9」仇11/2,13」4」00」(}1 用99
VKRLEN	U	单位:小小数位数/1
WATLKV	0	取值：1,2,3,4,5,6,7,100,101,999

注:M-必备属性。一条件必备属性、①可选属性..

(83)水上平台

代码：87

缩写词：OFSPLF

英文名称：Offshore platfomɪ

图元类别:点,面

说明:一种固定或漂浮的用于采集水下资源(如石油或天然气)的水上结构物, 属性表:见表A-2.2-83。

表A. 2.2-83水上平台属性表

缩写词	用法	约束
SCAMlN	M	最小值:1
SORDAT	C	格式:YYYYMMbD
SORIND	C	格式：(“‘ -('(\('('('('(• .<^,∙∙^
CATOPP	0	取值：1 -2∙3-4∕7I2∙10-999
CONDTN	0	取值二 1,2,3,4,5,999
IIbJfHIT	0
NATCUN	U	取值：1 *2 -3-4-5.6.7 ,S-9-1 (X). 1 Ol, 102,999
PlCKEP	U
PRoDCT	0	取值：1.2 J ,4τ 5 E789J0-IilI2」，14,15 J6-l'7,18/9 一処.21.22.10(). K)IJO2,103,104,999
STATUS	0	取值：1.2.3.4.5 .6 -7.8-9Jl-12J3∙14-15-16∙17∙18-100.101₇102.103..104. 1C5 J06 √107/1()8 _τ109_τ110J ll_τ 112√113/114/115, W
VKKLKN	0	单位:小数位数:1

注:M-必备属性、C.条件必备属性、()一可选属性..

内河电子航道图技术规范(JTS 195-3—2019)

(84)油障

代码;89

缩写词：OILBAR

英文名称;OiI barrier

图元类别:线

属性表:见表A. 2. 2-84_c.

表A. 2.2-84油障属性表

缩写词	用法	约束
SCAMIN	M	最小值:1
SOKDAT	C	格式:YmMMDD
SOKINI)	C	格式：(YUyrj…•
CATOLB	0	取值二1,2,999
CDNDTN	U	取值：1,2,3,4,5,999
PICKKP	U
STATUS	0	取值:12,3,4,5箝,7 書耳 Jll ,12_τB_τ14∕15_e16√17√18∕iω_tWl_s102_τl(B_tl(¼, 105/106 /07，10 8 _τ'109₁Γ10J 11 J12_τΓ13√114_τΓ15,9 9 9

注:M-必备属性、C-条件必备属性、。-可选属性“

(85)水上作业区

代码：88

缩写词：OSPARE

英文名称：Oifshorc production area

图元类别:点,面

属性表:见表A 2.2-85"

表A. 2.2-85水上作业区属性表

缩写词	用法	约束
SCAMIN	M	最小值:1
SOKDAT	C	格式:YYYYMMDD
SORIND	C	格式：「「,(”‘,(屮(屮t',~∙∙'
CATPHA	0	取值:1,2,3,4,5,6,7*.9∕%100∕01,102/03」04,1。5」0心107「10 8.10 9, 110_τW
CuNDTN	(J	取值:1,2,3 4力,9沙
Iikiciit	0
PROI)CΓ	0	取值二1.2.3,4 W .6.7.8,9/10.11.12/3 J4 J5 J6 J7J8 J9-20.21 ‘22 JOO-101/102 _fW√l 04,999
RMRN	0	取值』23,4,5,6,7,8,9「10」1J2 J3∕4√15J6 J7,18 J9/021,22,23, 2 4 J5,2 6,2 7 /1()0,101」02」0 3 _τ104-_τ 10 5√10ft√107 _τ9 9 9

附录A物标与属性

续表 A.2-2-85

缩写词	用法	约束
STATLlS		敢值∙L2-3-4-5-6-7&乙」1」2」3-14J5-16-17 JO JOO-IO1」02JO3」O4.
STATLlS	0	105」06/()7/0孔109/1工11'1」12/13」'14」'15,999
	0	105」06/()7/0孔109/1工11'1」12/13」'14」'15,999
VKHLEN	0	单位:山,小数位数：1

注:M-必备属性、&条件必备属性 ‹)-可选属性.

(86)引航员登船点

代码：91

缩写词：PILBOP

英文名称：Pilot boarding PlaCC

图元类别:点,面

属性表:见表A.2.2-86。

表A.2.2-86引航员登船点属性表

缩写词	用法	约束
SCAMIN	M	最小值:1
SOBDAT	C	格式:YYYYMMDD
SORIND	U	⅛.⅛: CC', ∏'_τ CCCCl',(■••■
CATPIL	0	取值:1,2,3,999
C0MGIIA	t)	格式 J XXXX ];「X X * x"∣;…
NPLDST	0
PILDST	0
STATUS	U	取值：1,2,3,4,5,6,7,8 耳」1」2「13 J4J5,'lb,T7JX,'l 00J01,102/03,104, 1O5,1O6∕()7,1(用，109,110」'11,112」13 Jl 14 J15,999

注:M-必备属性、C一条件必备属性、力可选属性一

(87)桩

代码：90

缩写词：PILPNT

英文名称：Pik

图元类别:点

说明:插入江底的圆木或钢、木头、混凝土等构筑的结构物，

属性表：见表A.2.2-87 ”

表A.2.2-87 桩属性表

缩写词	用法	约束
SCAMIN	M	最小值:1
COLPAT	C	取值：1,2,3,4,5,6,999
SOKDAT	C	格式:YYYYMMDD

内河电子航道图技术规范(JTS 195-3—2019)

续表 A. 2.2-87

缩写词	用法	约束
SORINI)	C	格式：rr/y ”「(、「・••
CATPLE	()	取值:1,3,4,999
C0L()l.∣R	U	取值：［∙2-3-4-5.6-734 J(kll」2」3一999
CUNDTN	(J	取值:1,2,3,4,5,998
CONVIS	0	取值:1,2
HKicniT	()
PlCREP	0
IKRIKN	t)	单位小数位数:1

注:M-必备属性、C-条件必备属性J)-可选属性,,

(88)管道区

代码：92

缩写词：PIPARE

英文名称：Pipeline area

图元类别:点,面

说明：布设一条或多条管线的区域。属性表:见表A. 2. 2-8&,

表A.2.2-88管道区属性表

缩写词	用法	约束
RKsTKN	M	取值:1,2,3,4户，6,7,8,9,10,11」？」3,14,15」心 17,18/9,20,21,22 二兀 24,25 工 2 6,27,100,101,102, '10 3,104」05,106,107,99 9
ScAMlN	M	最小值I
SOKDAT	(；	格式:YYYYMMDD
SOKIND	t：	格式：rr ,('(。(屮I屮N, H • •'
CATPIP	0	取值:2,3,4,5,6,999
CDNDTN	0	取值：121丄£999
PlcRHP	0
PR()DCΓ	()	取值:1,2,3,4,5,6,7,8,9」0 Jl J2J3J4.15.16,'17,18,1兀2(),21,22_τIDO, 16,102/03,104,999
STATUS	0	取值』二，3,4,5,6,7 ,g,9,11,12/3,14「15」G「17」8,100/01,102,103,104, 105,1()6,107,108,109 JIo /111/112/113/114/115,999

注：M-必备属性、C-条件必备属性、().可选属性.

(89)架空管道

代码;93

缩写词：PIPOHD

英文名称：Pipeline, OVCrhead

附录A物标与属性

图元类别:线

属性表:见表A-2.2.8%

表A. 2.2-59架空管道属性表

缩写词	用法	约束
CATPIP	M	取值:2,3,4,5,6 尸 99
S(XMIN	M	最小值Jl
SORDAT	C	⅛⅛zYYYYMMI)l)
SORIND	C	⅛⅛ ：(•(■,(■(■,('(■(■('(',("■•
VEKCLK	C	单位m,小数位数:2
Ct)NDTN	0	取值• 1.2-3 .4 . 5 -999
CONKAI)	U	取值：1,2,3,999
CONVIS	0	取值:Ij
PICREP	0
PRUDCT	0	取值: 1,2,3<,5,6,7,8,9」0」1」2」3,14」5/6,17」8 ,'19,20,21,22,100, 101,102, KB,1()4 ,W
STATUS	t)	取值：1 -2∙3-4-5I-7-8-9J'L12-13∙14-'15J6∙17-lg-1 (X) .101,102.103 J ()4. 105/106√1(X7.108.109√110.Ill .112,113,114.115.9 9 9
VKKAGC	U
VKRI)ΛT	Q	取值：1,2 ,3,4,5,6*,8,9,10,11 J2J13∕4∕5,1 鼠17」8」9二仇 21,2 J?： 24.26,27.28.29.30.100.101.102 J 03.999

注：M-必备属性、(:一条件必备属性9一可选属性..

(90)水底/陆地管道

代码：94

缩写词：PIPSOL

英文名称：Pipc linc,sιιhnιarinc∕on land

图元类别:点,线

属性表:见表A. 2.2-90"

表A.2.2-90水底/陆地管道属性表

缩写词	用法	约	束
SCAMIN	M	最小值：1
SORDAT	C	格式:Y YYYMMDD
SORIND	C	⅛⅛r('('_τC('√'<'('<'(',("∙∙
BUIRDrP	U
GATPIP	0	取值∙2-3-4-5-6.999
(N)NDTN	0	取值：1 -2-3-4.5.999
DRVALl	0	单位:山,小数位数I

内河电子航道图技术规范(JTS 195-3—2019)

续表 A.2.2-9(1

缩写词	用法	约束
DRnl 2	0	单位NL小数位数：1
PRDI)pΓ	0	取值：1 23-4-5 67 3,9-10.11 _ 12」3 J4.15 J8 J7J8 J9-20.21 ,22一'100, Iol,102,103,104,9 9 9
S^,ΓA'Π.iS	0	取值:1,2,3,4,5,6,7 告少，11,12」3」4」5」6「7」8,100 JOl ： KnJo3： 104] 105.10fi .107 ,108.109.'110√l 11,112 .Γ13 .Γ14.Γ15.999
VKHDAT	U	取值二1.2,3,4,5,6,7/, 9」HiLi2,13」4」5」6,17」8,19,20*21,22,23, 24-26-27-28.29 一30 JoO-I■ J02」03.999
VKKLEN	U	单位屮L小数位数J

注:M-必备属性、C-条件必备属性J)-可选属性,.

(91)浮码头

代码：95

缩写词：PONTQN

英文名称:Pontoon

图元类别:线,面

说明:一种漂浮结构物，随水位涨落而升降.

属性表:见表A. 2.2-91_:,

表A.2.2-91浮码头属性表

缩写词	用法	约束
SeAMIN	M	最小值：1
SOHDAT	C	格式:YYYYMMDD
SORINI)	C	⅛ 式：rr, er .c('c∙('(∙ .t"∙∙
CATWllr	0	取值二 1,2,3,4,5,6.7,8,94 第
Ct)NDTN	0	取值:1,2,3,4,5 円 99
CONKAD	U	取值:1,2,3,999
CONVIS	0	取值：1,2
NΛ^,IΓ()N	()	取值：1,2,3,40用「小耳」OoTT(Hjo2,999
PICKKP	【)
STATUS	0	取值二 1 -2-3∙4-5J-7 3-9Jl-12J3-14J5 J6J7Jg JOOJoIJO2-103 JO4一 105_τl(⅛_τ107 JOS J09√1Π)√1Γ1√113∕113₇114₇Γ15_tTO
VKHLICN	0	单位小，卜数位痛

注：M-必备属性、C一条件必备属性、供可选属性..

(92)警戒区

代码;96

缩写词：PRCARE

英文名称：Precautionary area

附录A物标与属性

图元类别:点,面

说明:船舶航行需特别注意的区域"

属性表:见表A.2.2-92.

表A.2.2-92警戒区属性表

缩写词	用法	约束
SCAMlN	M	最小值Jl
SuRl)AT	C	格式AYYYMMDD
SORIND	C	⅛⅛2('('_τ('('√'('('('(∙.C∙∙∙
RESTRN	0	取值：1 -2-3.4-5工-7》-9 JOJl-12.13 J4J5 .16 J7 J8J9 -20.21 _22-23 . 24,25,26 ： 27」0()」01/102 ,KB/104.105/106 J 07,999
另 TATIlS	U	取值:1,2,3,4》亦,7：九9」1」2」3」4」5」6」7」8600」01」。2」03」04, 105 ,'IQft/107/108,109.110/111 _τ112_τΓ13_τΓ14_i115 _f999

注:M-必备属性、(:一条件必备属性、①可选属性..

(93)生产/仓储区

代码：97

缩写词：PRDARE

英文名称:Production/storage area

图元类别:点,面

属性表:见表A. 2.2-93 "

表A. 2.2-93生产/仓储区属性表

缩写词	用法	约束
GATPKA	M	取值：1,2 ,3<：5,自,7,九9/0」00」01「02」03」04」。5,106,1()7,出8」09, llθ_τ W
SCAMlN	M	最小值】
SOKDAT	C	格式:YYYYMMDD
5URIND	t：	格式χ(⁴(∙.('(∖<'('(⁴(⁴(⁴ _(<---
CONDTN	0	取值j1,2,3 ,文5,999
ELKVAT	0
IlElcHT	0
PlCHEP	U
PRODCT	0	取值:L2J/,5 亦,7,机9」0TnJ2」3」4/5,16,1?」机19：2仇21,22/00, 101 √1O2√1()3 J(M-_τ999
status	(J	取值：1 .2-3.4.51-73少」1」2/3-14 J5JG J7J8_I(Xki(Hj ()2.103 JO4 . 105 √106/107/108,169 JW/111 J12√1B /114,115,999
VKKLKN	t)	单位小,小数位数式

注：M-必备属性、C.条件必备属性、()-可选属性

内河电子航道图技术规范(ʃrs 195—3—2019)

(94)支架/桥墩

代码：98

缩写词：PYLONS

英文名称:Pyk)n/bridgc SIlPPOrt

图元类别:点,面

属性表:见表A-2. 2-94/

表A.2.2-94支架/桥墩属性表

缩写词	用法	约束
CATPYL	M	取值: 1 .2,3,4,5J00J01」02」03,9 9 9
SeaMIN	M	最小值:1
WATLKV	M	取值】；,3,4力.6,7/00/101円99
Ct)LPAT	C	取值I,2,3,4,5,6,999
Ct)NDTN	C	取值】，2,3,4,5,9沖
SUKDAT	C	格式二 YYYYMMDD
SOKINI)	C	格式二 LL , LU T CCCCC . f'^,,'
COLOUR	0	取值二 1,2,3,4,5为,7,g JJOJl _s12√13,W
CONKAI)	0	取值:1,2,3099
CONVIS	0	取值二1,2
ιιι<κπιτ	D
NΛ^,ΓC()N	0	取值：1 23,4₁5_τ6_t7 考,9 TlooTTOl /102 眺
PlcRHP	()
IEKlEN	0	单位:山,小数位数：1

注：M-必备属性、C-条件必备属性、()-可选属性..

(95)雷达导航线

代码：99

缩写词:RADLNE

英文名称:Radar lint;

图元类别:线

说明:在能见度较低时,船舶可以由雷达站引导的航线。

属性表:见表A. 2. 2-95。

表A. 2.2-95雷达导航线属性表

缩写词	用法	约束
ORIENT	M
SCAMIN	M	最小值:1
SOKDAT	C	格式 JYYYMMDD

8()

附录A物标与属性

续表 A. 2. 2-95

缩写词	用法	________________约束________________
StMlNl)	C	格式：(TL .(^,(', ('('(•(•('.(«■••
		取值：1,2,3,4,5,6,7,8耳」1」2/3/4/15/6」7「8/00,101/()2,103」04,
STATUS	U	105」。6」()7,1(用，109,110,Ill ,112,113.114」15,999

注:M-必备属性、C-条件必备属性4可选属性.

(96)雷达反射器

代码：IOl

缩写词：RADRFL

英文名称：Radarrcflector

图元类别:点

属性表:见表A. 2.2-96.

表A.2.2-96雷达反射器属性表

缩写词	用法	约束
SCAMIN	M	最小值：1
SORDAT	C	格式 AYYYMMDD
5URINIJ	C：	格式「《‘ ∕γ∖ (YYrTu .('■•■
IwlGlIT	U
STATUS	0	取值二 1,2,3,46,6,7,8,LuJ 2,13,14J5J%Γ7,17NXMGiJo2,103104 105 √106√KΠ」(况/109,110,Ill, 112,113,114」15,999

注：M-必备属性、C-条件必备属性、0.可选属性..

(97)雷达覆盖区

代码：100

缩写词:RADRNG

英文名称:Radar raιιg()

图元类别:面

属性表:见表A-2.2-97,,

表A. 2.2-97雷达覆盖区属性表

缩写词	用法	约束
SCAMIN	M	最小值：1
SORDAT	C	格式:YYYYMM加
SURlNl)	(；	格式：<*<∙ -<'<'∙, (∙('C('<' .(•■•■
C()MCIIA	0	格式：「XXXX];「/买X奖];•一
STATLlS	0	⅛<√1 _τ2,3,4_τ5_τ6_f7_τ8Λ_τΓl /12/13,14/15/16,17,18/1(X)/101 /102√10^,1()4, 105,106「1()7,1()8,109,110」I l」12,113」14」15,9 9 9

注:M-必备属性、C.条件必备属性、()一可选属性..

内河电子航道图技术规范(JTS 195-3—2019)

(98)雷达站

代码：102

缩写词:RADSTA

英文名称：Radar station 图元类别:点

属性表:见表A. 2. 2-98。

表A.2298雷达站属性表

缩写词	用法	约束
CATRAS	M	取值二 1 _τ2J(X)_fW
SCAMIN	M	最小值：1
SORDAT	C	格式JYⁱnMMDD
St)RlND	C	格式：【'(％【'(',「rtf,(''• •
C()MCIIA	U	格式/ ×××χhΓx×××"l ；—
IIKKiIIT	0
PICKUP	0
STATlIS	0	取值:La,3,4,5,6/7,8-」1」2/3,14」5」6,17J8,l(X)J0'l」。2/()3,104, W5∕10ħ_τl()7 J08∕109√l∙10√ill√112_τΓ13√114√115_τW
VALMXR	0

注:M-必备属性、C-条件必备属性、0一可选属性,,

(99)铁路

代码：106 缩写词:RAlLwY 英文名称:R ailway 图元类别:线

属性表:见表A. 2.2-99"

表A.2.2-99铁路属性表

缩写词	用法	约束
SCAMlN	M	最小值：1
SOHDAT	C	格式:YYYYMMDD
SURIND	C	格式二 Tc,(%' τ rwrr, r∙ • ■ ■
CONDTN	O	取值二 1,2 J,4τ5,999
Iikigiit	U
PlCKKP	U
STATUS	U	取值:1,2,3,4,5,6 J*,9,11,12J3,14J5 JSj7」8,WoJ01「102,103 J104∣ 105/106,107 ,108」09 _τ110√l 11 √112/IB √114√1'15 -99
VKRACC	O

注:M-必备属性、0条件必备属性、"何选属性,.

附录A物标与属性

(IOO)急流

代码：107

缩写词:RAPIDS

英文名称:Rapirls

图元类别:点,线,面

属性表:见表A.2 2-100,

表A.2.2-im)急流属性表

缩写词	用法	约束
SCAMlN	M	最小值：1
SORDAT	C	⅛⅞ΛYYYMMI)D
SORINI)	C	格式：(•(•」"、CCCCC .c∙∙∙
VKKACC	U
∖ERLKN	0	单位:明小数位数El

注:M-必备属性、C-条件必备属性、"-可选属性,，

(IOI)推荐航道中心线

代码：108

缩写词：RCRTCL

英文名称：RCcommCndCd route centerline;

图元类别;线

说明:在同一通航水域中,有两条及以上的航道可供船舶选择时,除主要航道外的其余航道的中心线“

属性表:见表A,2.2-101。

表A.2.2-101推荐航道中心线属性表

缩写词	用法	约束
CaTrRK	M	取值：1,2
SCAMlN	M	最小值：1
SORDAT	C	格式 AYmlMrm
5URIND	C	格式：c<' -<'<'∙, i`(`vvv Tr…
DRVALl	I)	单位:W,小数位数：1
OBIENT	0
Qiiasoli	0	取值：1,2_τ3,4_τ5_s6_f7_τS_τ9_τlC_τll 期9
status	U	取值:1,2,3,4,5 ,6,73用」1,12,13」4」5」6,17 J8J00,101/02,103」04, 105J06√107∕108√10^t)_τ110∕lΓl _τΓ12√lB J14_τ115_τW
TECS()l∣	0	取值: 1 工口<,5"6"7貫9/0/1,12 J3/4」(X)」ai .999
TRAlHC	()	取值：1,2 ,3,4

注：M-必备属性、C.条件必备属性、①可选属性..

内河电子航道图技术规范(JTS 195-3—2019)

(102)推荐航道分道

代码：110

缩写词:RCTLpT

英文名称:RCCommCndcd traffic lane Part

图元类别:点,线,面

说明:在同一通航水域中,有两条及以上的航道可供船舶选择时,除主要航道外的其余

航道"

属性表:见表A-2. 2-102.

表A. 2.2-102推荐航道分道属性表

缩写词	用法	约束
OKIENT	M	—
SC* MlN	M	最小值：1
SUKDAT	C	格式 JYYYMMDD
SOKIND	C	格式：t'(∙,('d,(‘(””《、(‘-•
STATllS	0	取值:1,2.3.4、5工,7.2,9.11」2」3」4/5」6」7/8、100.101.102「0，104一 105,106 /107 JOS ∕109_τΓ10 Jl 1/112 /113 _τΓ14_τΓ15 *9 9

注:M-必备属性C条件必备属性、()-可选属性,,

(103)推荐航线

代码：109

缩写词:RECTRC

英文名称：RCeonImCndcd track

图元类别:线,面

说明:提供给相关船舶的较适宜的参考航线，属性表:见表A.2. 2-103 ,

表A.2.2-IO3推荐航线属性表

缩写词	用法	约束
C*「「RK	M	取值』，2
uκικN^,r	M	单位：(。)J卜数位数:2
SCAMIN	M	最小值：1
TRAPlC	M	取值：1；：3,4
SOKDAT	C	格式:YYYYMMDD
SORlND	C	⅛⅛ ：＜'('.(•(•.(•(•(•(•(* √"∙∙
DKV ΛLl	0	单位小数位数:1
DRVAl 2	U	单位:小小数位数:I
PleREP	O
Q L∣ A SO 11	0	取值二 1,2,3,4,5*,7,8,9,1(VIl ,999

附录A物标与属性

续表 A. 2.2-103

缩写词	用法	约束
STATuS		取值:1,2,3*',6,7NT9/1「12」3」4」5,16」7/爪100/01」02」03」04,
STATuS	U	W, '1O6√1O7 _τ^,10S ₁109√l IO_bI 11 _s 1 ∏,113 /114,115,999
	U	W, '1O6√1O7 _τ^,10S ₁109√l IO_bI 11 _s 1 ∏,113 /114,115,999
TKCSOLI	D	取值：1.2 ,3,4,5,6,7出,九1。」1,12,13J4JOOJO1 ¢99

注:M-必备属性、(:一条件必备属性、0.可选属性

(104)垃圾回收处理站

代码:17062

缩写词：REFDMP

英文名称:RCfUSC (Iiinip

图元类别:点

属性表:见表A.2.2-104,

表A.2.2-Io4垃圾回收处理站属性表

缩写词	用法	约束
SCAMIN	M	最小值:1
SORDAT	C	格式:YYYYMMDD
Sf)RIND	G	⅛⅛ ：('(*. (∙(∖ (∙(∙CCC^,.C^,-∙^,
CoNDTN	t)	取值：1,2 ,3‹,5,9W
GATRH)	U	取值:1,2,3,4,999
PlCREP	0

注：M-必备属性、(:一条件必备属性、α-可选属性..

(105)整治建筑物

代码：26013

缩写词:REGSTR

英文名称:Regulating Striicinrti

图元类别:点,线，面

说明:为整治河流、航道,具有调整河床边界、改变水流结构、影响泥沙运动、控制河床演变等作用的水工建筑物，

属性表:见表A2.2-105“

表A. 2.2-105整治建筑物属性表

缩写词	用法	约束
CATRKC	M	取值:1，口,4,5工,7,8,%10」1/2/3/4；15/6,17/8」9,2仇21，2/99
SCAMIN	M	最小值』
CULPAT	(；	取值:1,2,3,4,5,6,999
SORDAT	C	格式：YYYYMMDD
SORINI)	C	⅛⅛ ：＜■(',('(', ('('('(V ,(■•«■

内河电子航道图技术规范(JTS 195-3—2019)

续表 A. 2.2-105

缩写词	用法	约束
COLUUK	0	取值』23,4,5,6/凡9」(VllJ2 J3J99
CONDTN	0	取值：1口,工4力,999
CONKAD	U	取值二 1,2,3*999
CONVIS	O	取值：1；
Iikiciit	L)
HOKACC	0
IIOKCLK	()
IIORLen	O
I ∣0κ WII)	0	单位⑺,小数位数:2
NATCON	Q	取值: 1,2,3总,5笛,7,&9」OoTiol,102,999
PlcREP	O
STATUS	U	取值:1：2,3,4,5,6「用'」1」2」3,4,15/6/7,1乱100「01」02/03/04, 105 JO3107」08,109 _τΓ10 J 11 √1'12/1 B_f l'14√l 15_τW
VKRACG	U
VRHDAT	O	取值：12 3,4 567 8,9,10,1,1」2」3」4」5/6」7,通1以20/1/2,2 3, 24,26.27,28，9，30」OoJo1」()2,103,999
∖ ERLHN	0	单位:UL小数位数:1

注：M-必备属性、C.条件必备属性、供可选属性..

(106)受限区域

代码：112

缩写词:RESARE

英文名称:Rcstri(∙t(i(l an;a

图元类别:面

说明：由专门机构规定的,航行受到某些特殊条件限制的区域* 属性表:见表A.2. 2-106.

表A.2.2-106受限区域属性表

缩写词	用法	约束
CATRKA	M	敢值∙1 -4-5-6 Jo ,12 Jgj9.2(*21.2 2.23,24.2 5.2 6.2 7₇2 8. IOO₇ Wl _γ 102_t103」04,105,106,107,108,109,999
RKSTRN	M	取值二1/,3,4,5,6,7,8 9」露 H ∕2J3,14J5/6J7 18,19,20,21,22,23, 24_τ25 _s26,27√l(X}_s10i _e 102√i<n _s IM_s 105,106 J07 _tW
ScAMlN	M	最小值:1
St)RDaT	C；	格式 JY D MMN)

附录A物标与属性

续表 A. 2. 2-106

缩写词	用法	约束
SUHINI)	C	格式：(^,('-(∙(∖ <'l'('<'(∙ -<•■•-
PICBKP	0	—
STATUS	O	取值：1,2-3-4-5-6 2-8 9 51J2J3J4J5J6J7J8J00.∙71J0 2∙10 3-104- 105,106√107,M)8√109√110_fΓll √112√lB√114_τΓ15,9 99

注:M-必备属性、C-条件必备属性、以可选属性..

(107)河流

代码：114

缩写词:RrVERS

英文名称:RiVcr

图元类别:线,面

属性表:见表A.2.2-107,

表A.2.2-107 河流属性表

缩写词	用法	约束
SCAMIN	M	最小值』
SORDAT	C	格式 AYYYMMDEI
St)RlND	C	⅛⅛ ：<•(• .<^,<'_τ <■<■(•('(' .c∙∙∙
PlCBKP	0
SrATLlS	0	取值：1 一2一3一4一5 -G∙73-9 JlJ2-13-14,15J6-17J8 JOOJ(HjO2,103 JO4. 105 J06√107∕108∕109_τΠ0∕ll l J12√1B√114_tΓ15₇TO

注:M-必备属性、0条件必备属性、以可选属性.

(108)道路

代码：116

缩写词:ROADWY

英文名称:Road

图元类别:点,线,面

属性表:见表A. 2.2-108,

表A.2.2-108道路属性表

缩写词	用法	约束
CATROD	M	取值：1₁2 _τ3 Λ, 5_τ 6 _s 7√1<X) _? 101₁ HG₇103,104/10 5,106 /107/108 /109/110, 111,999
SCAMIN	M	最小值』
SORDAT	(；	格式。YYYMMDD
SORIND	C	⅛⅛ ：(■(■.('(',('(■('('('.(■■•*
CONDTN	0	取值:1,2,3 <τ 5,999

内河电子航道图技术规范(JTS 195-3—2019)

续表 A. 2.2-108

缩写词	用法	约束
PICKEP	U	—
		取值 U3 4 5,6,7A9「11/2/3,.14,15」6」7/8」00」01「102/0 3」04,
STATUS	0	105 -106 J07 JO8 J()9 JlO-IIIjl2 一 113 J14 J15 少 99

注:M-必备属性、C.条件必备属性J)-可选属性..

(109)救助站

代码:ɪll

缩写词:RSCSTA

英文名称:R CSCUC station

图元类另IJ:点

说明:为加强航运安全,实施周边水域及时、快速、有效救助和抢险工作的机构0 属性表:见表A-2.2-109。

表A. 2.2-109救助站属性表

缩写词	用法	约束
ScAMlN	M	最小值：1
CATRSC	0	取值：1,2 4,5田,7旱，100,101/02,9 9 9
STATllS	()	取值-a,3,4,5,6,7,g-」1」2」3/4」5/6.17,IgJ(X)JOl」02/03，'104, 10 5,10 6,107 /10 8/109 ∕110√lll√112_τΓ13,114, .115 丿9 9

注:M.必备属性、()一可选属性..

(IIO)雷达应答器

代码：103

缩写词:RTPBCN

英文名称：RadartranSPondcrbcaeOn

图元类别:点

说明:又称雷达信标(Radar BcacOn)或雷康(RACON),是一种在接收雷达信号后发射出特定编码信号的导航装置。雷达应答器主要为船舶服务,属于船舶无线电救生设备,它在收到船舶雷达发出的信号后立即应答并向船舶回发应答信号,正确引导船舶进出港“ 属性表:见表A.2. 2-110,

表A.2.2-H0雷达应答器属性表

缩写词	用法	约束
CATHTB	M	取值二 1,2,3,999
SCaMIN	M	最小值：1
SURDAT	C	格式 JYYYMMDD
SOKINI)	C	格式：「(' WLr V r^,c^,c^,(∙c ,("••
PICREP	0

附录A物标与属性

续表 A.2.2-l 1()

缩写词’	用法	约束
RADWAI.	U	格式：XX. x-b∙,xx∙ x-hτ"∙] Xx. X 二 value in ιrιeleι J)二 band
SKcTRl	O	—
SECTR2	U	—
SIGGKP	0	格式:(心(
SICSEQ	O	格式：LL∙ L+(KE•代)；(!-＞：. K) +LL. I.
STATUS	(J	取值:1,2,3,4,5 ,6,7,8打」1」2,13,14Ti5」6」7」九IOo,101」02/03,104, m√106√107,IOS_f 10⅛_τl 10_s111 _f 112√i 13/114.115,999
VΛI.MXK	O

注：M-必备属性、&条件必备属性Z-可选属性..

(UlJ跑道

代码：117

缩写词:RUNWAY

英文名称:Runway

图元类别:点,线,面

说明:供飞机起飞、着陆滑行,具有一定长度和宽度的铺筑地段,, 属性表:见表A. 2.2-1 IL

表A.2.2-111跑道属性表

缩写词	用法	约束
SCAMlN	M	最小值:1
SORDAT	C	格式：YYYYMMl)I)
SORIND	C	⅛⅛ ：((' .('C, (^,(^,(^,C(^,.('∙'
CAfRUIN	0	取值:1,2,999
CUNI)TN	U	取值二 1*2,3,4,5,999
CONVIS	0	取值:1,2
STATLlS	0	取值:1,2,3//,6,7,89」1」2」3」4」5」6/7,18,100/()1」62/0，04, 105,106,107,IOH ,W9 √1 W, 111 ,112,113 √114₉115,999

注:M-必备属性、C.条件必备属性.①可选属性..

(112)河床

代码:⑵

缩写词：SBDARE

英文名称:SCabCd area

图元类别:点，线,面

说明:水底自然性质一致的区域,包括其物质构成和物理属性,也被称作底质, 属性表:见表A-2. 2-112“

内河电子航道图技术规范(JTS 195-3—2019)

表A. 2.2-112 河床属性表

缩写词	用法	约束
SCAMIN	M	最小值:1
SOHDAT	C	格式:YYYYMMDD
St)RIND	C	格式：「(', LC /'「「('(♦,("••
NATQL∣A	O	取值：1；,3,4,5,启7,8,9,1 仇 999
NATSL∣K	U	取值:1,2,3,4,5,6,7,8,9,11,14「17,18,9 弊
VVATLKV	0	取值：1,2,3,4,5箱,7,100,101,999

注:M-必备属性、C-条件必备属性、()-可选属性,.

(113)命名水域

代码：119

缩写词：SEAARE

英文名称：NamCd WaterarCa 图元类别:点,面

属性表:见表A. 2.2-113,

表A.2.2-113命名水域属性表

缩写词	用法	•约束
SCAMlN	M	最小值：1
SOKDAT	(；	格式JYYYMMDD
SOKINI)	C	格式：('(',Cl*. t't't'('(' .("•■
CATSEA	Q	取值二2,8,51,52,53,100,101-102」0 3」04」05,106,9 殁

注：M-必备属性、C-条件必备属性J).可选属性,,

(114)滩险

代码：26019

缩写词：SHLRpS

英文名称：Shoal and rapids

图元类别:点,面

说明:河流中航行条件差,船舶通航困难的急滩、险滩、浅滩的总称。属性表:见表A. 2. 2-114 ,.

表A. 2.2-114滩险属性表

缩写词	用法	约束
GATSIIL	M	取值: 1,2,3,4方,999
SCAMlN	M	最小值:1
SUKDAT	(；	格式-YYYMMDD
SORIND	C	格式：er → ('i'- (Wrr →c'∙^,∙

注：IVI-必备属性、C-条件必备属性..

9()

附录A物标与属性

(U5)筒仓/罐

代码：125

缩写词：SILTNK

英文名称:Silo/tank

图元类别:点,面

属性表:见表A.2.2-115,

表A.2.2-115筒仓/罐属性表

缩写词	用法	_________________约束_________________
SCAMlN	M	最小值JI
COLPAT	C	取值:1.2.3 冃、5 6899
SOKDAT	R	格式AYYYMMDD
SURIND	(；	fe⅛ι(^,('.(∙e,cr(ψ0.('∙∙∙
BLll 引 IP	0	取值:5,6,7,瓦九999
GATSIL	U	取值:1,2,3,4,999
COLOUR	0	取值:1,2,3 τ4,5,6,73打」0」1 /2,13,999
CONDTN	0	取值：170/,5,999
CONKAD	D	取值 I.2Kτ999
CuNVlS	U	取值：1;
KLKVAT	U
HEIGHT	0
NA^,Γ(X)N	0	取值2口<,5,6,7τ8gJ(X)JOl ,02,999
PICREP	U
PRODtrr	U	取值：1,2,3<,5,6,7,8,9,10」1」"13」4」5」6,17 J8,19,20,21,22,100, 1O1,1O2/1O3,KM._?W
STATUS	U	取值：1,2,3<,5,6,7,8,9,U/2/3,14,15」6」7「18「100,101 J02J03,104, 105,106,1()7,108,109_rLW,U l J12√113,Γ14_fΓl5,999
VKHLEN	0	单位屮L小数位数:1

注：M-必备属性、(：一条件必备属性、①可选属性

(116)交通信号站

代码：123

缩写词：SISTAT

英文名称! Signal station ,traffic

图元^5kP

说明：向江上船舶发射通行信号的站点或机构。属性表:见表A-2.2-116.,

内河电子航道图技术规范(JTS 195-3-2019)

表A.2.2-H6交通信号站属性表

缩写词	用法	约束
CATSlT	M	取值:IaC 人,5m,7：丸9」()」00」01/99
SCAMlN	M	最小值：1
SOKDAT	(；	格式 JYYYMMDD
SOKIND	C	格式：CC ,('「T l'('('(^,(^t τ G • • •
BIilSllP	D	取值4,6,7,九9打99
COMCIIA	0	格式 J XXXX〕；「*%%Xh …
DIKIMP	U	取值:1,2,3,4,999
IPllNCTN	0	敢值-2-3/-5-6√7-8 方 JOjI-.12.13」4一'15-16J7, IS」9120 21 .2 2.23,2 4, 25,26,27、28,2九 30,31,32,33,34,35,36,37,38,39:40,41,42,100,101/02, 103/04,105,.1(}6/07」0g」(肌110,111」12」13」14」15」16：117」18;11% 120/121/122 √123_τ124_τ W
PICKKP	U
STATUS	0	取值:1二.3,4、5,6,7.8*、"」2/3」4,15,16/7,18 JOoj01.102 J03.104, 105,1O6,1O7∕O8,M)9,'110/IIJl2.113 J 14/15,999

注:M.必备属性C条件必备属性、5可选属性

(117)告警信号站

代码：124

缩写词：SISTAV

英文名称：Signal station, warning

图元类别:点

说明：向江上船舶发射告警信号的站点或机构.

属性表:见表A.2. 2-117 _；_!

表A.2.2-Π7告警信号站属性表

缩写词	用法	约束
CATSIW	M	取值: 1二,3：4,5,L7,8：9」0 Jl」2」3」4/5,IOOJOl *99
SCAMIN	M	最小值:1
SOKDAT	C	格式二YYYYMMDD
SOKIND	C	格式二rr ,rr∕κt 屮d∕'∙∙∙
Bl!ISIIP	U	取值:5,6,7,8 ,9,999
COMCIIA	U	格式二「XX**I;「XXXXl ；—
I 川 NGTN	U	敢值∙2,3,4,5 :6.7*-9 JoJij2_13 J4J5J6-17 .18. 19.20,21 .22.23.24. 25 二 6 一27-28-29-30-3L32-33 _τ 34,35.36.37.38.39₁4(),41.42,1()0.101.102 ₄103 _? 104,105 /106 _f 107 _τ 10 8,109 _? 110,111 J lɔ √113 _τ 114_t 11^ _t Γl 6 _s 117 /118 _? '119 _?120,121」22」23,124,999

附录A物标与属性

续表 A.2.2-117

缩写词	用・法	约束
PlCRrP	0	—
STATLlS	0	取值：1 w,3,46,6不3451」.2」3」4J5」6/7」8」(XMU1,1O2,1O3/O4, 105」｛)6」()7,1()8,109,110,Ili ,112,11，114,115,999

注:M-必备属性、C.条件必备属性，以可选属性..

(118)岸线建筑物

代码：122

缩写词：SLCoNS

英文名称：ShOrCIinC Constnurtion

图元类别:点,线,面

说明:水域和陆地之间的固定人工建造物,例如人工岸线" 属性表:见表A. 2.2-118 .,

表A.2.2-Π8岸线建筑物属性表

缩写词	用法	约束
CATSIΓ	M	取值二1.2.3.4.5.8.7,8 AjoJlj2.13 J4J5∕6.17J00H(ΠJ02.103.104. 105 √106/1()7/108「109 JiON99
SCAMlN	M	最小值一
CULPAT	C	取值：1,2,1女51999
SOKDAT	C	格式AYYY MMDD
St)RlND	C	⅛⅛ ：<'('.<'<'.<•(•<■<'<' .(■■*■
CATWllr	0	取值：1 -2-3-4.5I-7.8N-999
C0L0HK	0	取值：1,2 ,3 <, 5,6,7,8,9」0 Jl」2 ：13,999
CQNDTN	(J	取值:1,2,3,4,5,999
(X)NRAD	U	取值：1,2：3,999
CONVIS	0	取值：1；
IlElellT	U
Iiobacg	U
IH)RcLR	t)
II0RLEN	0
Iiokvvid	0	单位⑴小数位数2
NATa)N	U	取值：1,2 ,3<,5,6,7,8,9/00,101 JD2,999
STATLlS	U	取值二1.2.3.4.5 ∙6.7.九9」1」2.13.14.15 J6J7」8 JOOJUl-IO2.1Q3.1"∙ 105,106,107」0九109」10/11「112」13」14,115,999
VKKLKN	Q	单位:"L小数位数：1
WATLKV	0	取值二 1,2 戶,4,5 F,7 #00,101 &99

注：M-必备属性、乙条件必备属性、()一可选属性..

内河电子航道图技术规范(JTS 195-3—2019 )

(119)倾斜地面

代码：127

缩写词：SLOGRD

英文名称：Skping ground

图元类别:点,面

说明:倾斜地表面,通常指斜坡，

属性表:见表A. 2. 2-119_n

表A. 2.2-119倾斜地面属性表

缩写词	用法	约来
CAT 引 Q	M	取值=1,2,3,4,5,6,7 JQ0,101,10,999
SCAMIN	M	最小值:1
St)RDAT	C	格式：YYYYMMDD
SUKIND	C	格式二「「，("' j'm]('∙∙'
NATCt)N	U	取值:1,2,3,4,5,6,7,8,9 J(X)JOl J02J99
NATQUA	U	取值:1.2,3,4,5,6,7,8,9,10,999
NATSl.∣H	0	取值：1,2,3,4,5箱,7 用,9,11,14,17,18,999
PlCKEP	0

注：M-必备属性、C-条件必备属性、5可选属性,.

(120)坡顶线

代码：126

缩写词：SLOTOP

英文名称：Slope topline

图元类别:线

属性表:见表A. 2. 2-120.

表A. 2.2-120 坡顶线属性表

缩写词	用法	约束
CA^rI¹SLO	M	取值:1口/：4,5田/」00」01/02：999
SCAMIN	M	最小值:1
SOKDAT	C	格式JYYYMMDD
St)RIND	C	格式：('(' ,re ,rrr<Y∙,('e∙'
KLEVAT	0
NΛ^,ΓC()N	D	取值：1"2"3二,心/7心9,100」(＞」色,999
NΛ^,ΓQL∣A	0	取值：1；,，4,5,心7不,9,10,999
NATSI.IK	U	取值二 1,2,3,4,5,6,7,8,9」1 /4「17,18 出9
PICKKP	0

注:M-必备属性、0条件必备属性、0何选属性,.

附录A物标与属性

(121)船用服务设施与场所

代码：128

缩写词：SMCFAC

英文名称：Small craft facility 图元类别:点,面

属性表:见表A. 2.2-121,

表A. 2,2-121船用服务设施与场所属性表

缩写词	用法	_________________约束_________________
CATSCF	M	取值-1工.3.4.5-6.7.8.9-1仇11」2」3「4-5/6.17「8/9-2。-21-2乙23, 24,25,26 ,27,28,29,30,31,32,33 J99
SeAMlN	M	最小值：1
SORDAT	C	格式”YYMMDl)
SOKINI)	t：	格式：L(UrrC¼y…
PleKKP	U
另TITIlS	t)	取值:1"2,3＜》,艮7,8T9，1」2」3,14」5」6:7」丸100,101「02」03」(叫 105」06,1()7 * 108 _l l(W_τΓ10∕lΓl √1U√1B√114₁Γ15,999

注：M-必备属性、C.条件必备属性、()一可选属性..

(122)沙纹

代码：118

缩写词：SNDWAV

英文名称：Sand waves

图元类别:点,线,面

说明:在浅水中由沙组成的波浪状流动沉积物,, 属性表:见表A.2.2-122"

表A.2.2-122沙纹属性表

缩写词	用法	约束
SCAMIN	M
St)RDAT	C	格式：YYYYMMDD
5()RlND	C：	格式：(％‘ .vt∖ v(^,vv(^t ,①一
VKKACC	O
VKKLEN	O	单位加丿卜数位数:1

注:M-必备属性、C.条件必备属性⑴-可选属性..

(123)水深

代码：129 缩写词：SO UNDG 英文名称:Sounding 图元类别:点

内河电子航道图技术规范(JTS 195-3—2019)

说明:某一深度基准面至河床面的垂直距离，属性表:见表A 2. 2-123,

表A. 2.2-123水深属性表

缩写词	用法	约束
ScaMIN	M	最小值:1
SuRDaT	t：	格式二Y Y Y YMMDl)
50RlND	(；	格式：('L∙√Y' ,('('(”屮 /''••
KXPS0LI	0	取值：1/,3,999
QLIAsoU	0	取值：1,2,3,4τ5了，用 JJOJl ,999
STATUS	0	取值:1二,3,4力,6,7,8,9,11J2,13；14/5/6/7」雪/CXhiUI . K>2,1Q3,'104. 105 -106 J07 -10 8.109 JloJn._ 112 J13」14 J '15 J 州
TE(⅛()I)	()	取值:1,2,3,4,5加,7,8,9」0」1」2」3」4」00」3w99

注:NL必备属性、C條件必备属性、以可选属性

(124)扫测区

代码：134

缩写词：SWPARE

英文名称：Swept area

图元类别:面

属性表:见表A.2.2-124,

表A. 2.2-124扫测区属性表

缩写词	用法	约束
DR∖AH	M	单位:山,小数位数：1
⅛CAMIN	M	最小值：1
SORPAT	C	格式:YYYYMMDD
SOHIND	C	格式二(∙<^, TULT ClWt⁴₁t*^,∙'
QU ASOLl	0	取值:1,2J,4 ,5心,7,8-」HIIA处
TECM)IJ	0	取值:1,2,3,4,5,6,7,8,9,10,11/2」3,14,10()」0'1,9州

注:M-必备属性、C.条件必备属性J)-可选属性,.

(125)货物集散地代码：17064 缩写词:TERMNL 英文名称:terminal 图元类别:点,面属性表:见表A-2. 2-125.

附录A物标与属性

表A. 2.2-125货物集散地属性表

缩写词	用法	约束
ScaMIN	M	最小值:‘1
SURDAT	C	格式:YYYYMMlJD
SoHlND	C	格式二「「#，，(•「「(•(• J'…
(X)Nl)TN	U	取值:1,2.3、5、999
PICKKP	U	—
TRSllel)	0	取值：1,2,3,4,5,6,7/耳」0,照)9

注_：M-必备属性、C一条件必备属性、()一可选属性.

(126)顶标

代码：144

缩写词:ToPMAR

英文名称：ToPmark

图元类别:点

说明:置于浮标或岸标顶上的具有特定形状的结构物,用以帮助区分不同的助航标志,；属性表:见表A. 2.2-126,

表A. 2.2-126顶标属性表

缩写词	用法	约束
CUIDUlR	M	取值：1 ,2,3,4,5,37 ,机9」0」1」2」3,沔9
SGAMIN	M	最小值】
Tt)PSllP	M	取值：1 _2 一3一4-5.6-7爲.9 JO JIj2J3 J4.13 J6*'17；18 Jl9京20,21 .22.23. 24-25-26 一27一28 .29-30-31,32.33 JoOjg9
COLPAT	C	取值:1,2,3,4,5,6,999
SOKDAT	C	格式MYYMMdd
5()RIND	C	格式：rr /Y' ('Crrr .(••*■
PICKKP	U
STATuS	0	取值：1 N-3-4-5 1,73-9—.11」2_ B₁U₇15 J6J7」』I(Xki(Hj()2 _ 103」04. 105 √106,107.1()8.109_τl 1C.111 J12 J 13一114」15少99

注:M-必备属性,C.条件必备属性、①可选属性一

(127)调头区

代码：17065

缩写词:TRNBSN

英文名称：turning hasin

图元类别:点,面

说明:船舶在靠离码头、进出港口需要调头或改变航向而专设的水域,亦称船舶调头水域、

内河电子航道图技术规范(JTS 195-3—2019)

转头水域、回旋水域等, 属性表:见表A 2. 2-l27-_i

表A.2.2-127调头区属性表

缩写词	用法	约束
SCAMlN	M	最小值：1
SUKDAT	C	格式二YYYYMMDD
SUKIND	C	格式二(Y',E'/'"«屮,〔'•••
l∣υKGLK	U	单位疑,小数位数：2
PlcREP	0	—

注:M-必备属性、以条件必备属性、U-可选属性.

(128)分道通航分隔线

代码：145

缩写词:TSELNE

英文名称:TraffiC ScParatiOn Kno

图元类别:线

说明:分道通航制指根据航道条件,采用适当的方法建立通航分道，旨在隔开相反船舶交通流的定城措施,分道通航分隔线是用以分隔通航分道的线，

属性表:见表A. 2. 2-128,

表A. 2.2-128分道通航分隔线属性表

缩写词	用法	约束
SGAMIN	M	最小值：1
SOBDAT	C	格式二YYYYMMDD
SORlNl)	C	⅛^z<'<' .('C-CCCCC _rC'∙'∙
iJA^,rrss	G	取值:1,2
SrATl is	0	取值二1,2,3,4,5丁6,7岀用,11」2：」3」4」5』6/7」g,W0」Ul ,102/03」04\| 105 J 06 _τ 107 _f∕l0 8 _τ 109,110,111 J12 _τ 113 J 14 √1 '15》9 9

注:M.必备属性、C.条件必备属性、()一可选属性.

(129)分道通航分隔带

代码：150

缩写词:TSEZNE

英文名称:Traffie separation ZonC

图元类别:面

说明:分道通航制指根据航道条件,采用适当的方法建立通航分道，旨在隔开相反船舶交通流的定线措施,分道通航分隔带是分隔交通通道的区域带,满足一定宽度的情况下设分隔带，

属性表:见表A. 2. 2-129

表A.2.2-129分道通航分隔带属性表

附录A物标与属性

缩写词	用法	约束
CATΓSS	M	取值2
SGAMIN	M	最小值：1_______________________________________
SOBDAT	C	格式:YYYYMMDD
SORINI)	C	⅛⅛ ：＜■(■ J'C'₇('C('(∙(∙,f∙∙∙
status	U	取值：1,2,3,4,5 ,6,7,&9；口；12」3/4,15,16,17,18,HKVioi ,102,103,104, 105, '106,107,108 _f '109 J 10√lll, ⅛M√113,114,115,999

注:M-必备属性、C.条件必备属性、以可选属性..

(130)分道通航制边界

代码：146

缩写词:TSSBND

英文名称：TraffiC SCParatinn SChCmC boundary

图元^^J:线

说明:分道通航制指根据航道条件,采用适当的方法建立通航分道，旨在隔开相反船舶交通流的定线措施.分道通航制边界是通航分道部分或分道通航制外线的边界、

属性表:见表A-2.2-130,

表A.2.2-130分道通航制边界属性表

缩写词	用法	约束
SGAMIN	M	最小值式______________________________
SORDAT	C	格式：YYYYMMDD
5()RlNl)	(；	格式：(*(' -(•(', t^,vvvv .(-••
GA'FTS 耳	()	取值：1/_______________________________________
STATLlS	0	取值:1，Jτ4,5HJ3J/IJ2」3/4」5」6」7/7100」01」(氏1的/04, 10 5,10GJ07J(% 109」1。」11,112」13」14 J 15,9 9 9

注：M-必备属性、(：-条件必备属性、①可选属性..

(131)分道通航制交汇处

代码：147

缩写词:TSSCRS

英文名称：TraffiC separation SChcmC CroSSing

图元类别:面

说明:通航分道的交汇区"

属性表:见表A. 2.2-131"

表A.2.2-131分道通航制交汇处属性表

缩写词	用法	约束
SCAMIN	M	最小值■
SoRlHT	C	格式:YmMMDD

内河电子航道图技术规范(JTS 195-3—2019 )

续表 A. 2. 2-131

缩写词	用法	约束
SOKINI)	C	格式：rr ,cc, ('cc*c'(' .t"'∙
CATIFS	()	取值:1,2
KESTRN	0	取值二1,2.3.4、5.6.7.8.9.10. Ilj2,13.14.15 JG J7.18 J九州.21.22；， 24₇25_τ26_τ27_τI(X)JOl J02/103/104/105√106.107Λ9 9
STATUS	0	取值二iaɪlɪ^ɪaɪll .12.13.14.15.16 J7、lg.WOJoLK)2.103.104. 105 Jo6「107,10 8 /109/110/111/112/113/114/115,9 9 9

注:NL必备属性C条件必备属性、以可选属性.,

(132)分道通航制分道

代码：148

缩写词:TSSLpT

英文名称:TraffiC SCParatiOn SChCmelanC Part

图元类别:面

说明:规定了交通流方向的通航分道,.

属性表:见表A2 2-132,

表A. 2.2-132分道通航制分道属性表

缩写词	用法	约束
SCAMIN	M	最小值:1
URIKNT	M
SORDAT	C	格式二YYYYMMl)D
X)KlND	C	格式 H'~∙_τrL∕'m' .('■••
CATrSS	0	取值:1；
RESTRN	0	取值:1,2,3,4.5,6,7书，九1仇1'1,12」3，14」5/鼠17」8/九里),21,22/3. 24_τ25_s26,27,1(X) JOl /102√1O3 J(M-_τ 105√106√1(P _s99 9
STATUS	()	⅛<:! _τ2_τ3₁4,5,6J,8_τ9√l'l Λ2A3Λ4∕15₁^^7 A^^mAQl Λ02_rW3 A^ 105,106₁107,108 /109 ： 110」11」12」13」14/15,999

注:NL必备属性、C係件必备属性、("可选属性,,

(133)分道通航制环形道

代码;149

缩写词:TSSRoN

英文名称:Traffic ScParatiOn SChcmC roιιn(⅛boιιt

图元类别:面

说明：围绕分隔点或圆形分隔区的规定范围内的圆形通航分道，属性表:见表A.2.2-133,

IOQ

附录A物标与属性

表A.2.2-133分道通航制环形道属性表

缩写词	用法	约束
ScAMlN	M	最小值」______________________________
SOKDAT	I：	格式:YYYYMMDD
SURIND	C	格式：('<' -C(^,∙y ('ΓΓ(^,Γ .(*•••
CATrSS	0	取值：1,2
RKSTRN	U	取值：1.2.3・4.5、6.7.8、9J0J1.12.13t14J5.16.17J8J9.20.21.22.23. 24,25,26 _y27 _τ 1OO √101 √1 ()2 /1 ()3 _? '104 √105 /1 ()ħ ₁107 _? 999
STATLlS	U	取值：1 -2∙3-4-5∙623-951-12-13-14J5-16-17J8-l<X).101 √102.103.1M. 105/106 _τ 107/108 √109√l l()_tl 11 J 12√1 ∏√l 14/115,999

注:M-必备属性、C-条件必备属性、(L可选属性..

(134)隧道

代码：⑸

缩写词:TUNNEL

英文名称:TiumkJ.

图元类别:点,线,面

属性表:见表A-2.2-134,

表A.2.2-1Λ4隧道属性表

缩写词	用法	约束
SCAMIN	M	最小值」
IIORCLK	C	单位：川,小数位数:2
SORDAT	C	格式：YYYYMMDI)
SORIND	C	格式：CC .<'t', CCfCV .r-∙-
VKKCLR	C	单位:川,小数位数△
RLlRDKP	()	单位m,小数位数/___________________________
Ct)NDTN	U	取值：1,2,3,4,5,999
Iioracc	U
PIcHrP	I)
STATLlS	U	取值UJA^工,7旨白」1/2,13,14,15,16 J7 JgJ(H)JOl /()2 JO3/O4, '105」06；1()7,1()8,12 ,11 口」H」12,113 J14」15,999
VKKACC	O

注:M-必备属性、(＞条件必备属性 4)一可选.属性..

(135)双线航道分道

代码：152

缩写词:TWRTPT

英文名称:TWO-WayrOUtC Part

图元^^:面

说明:在同一时间内,允许船舶对驶、并驶或追越的航道。

101

内河电子航道图技术规范(JTS 195-3—2019)

属性表:见表A.2. 2-135,

表A. 2.2-135双线航道分道属性表

缩写词	用法	•约束
ORIKNT	M	单位式小数位数：2
SCAMIN	M	最小值：1
THAFIC	M	取值: 1二,3：4
SOKDAT	C	格式介YYYMMDD
SORIND	C	格式「中八%。(屮("屮,("..
CATrRK	0	取值：1,2______________________________________________
DKVALl	U	单位小,小数位数J
PICKEP	口
QLlASUU	U	取值：1,20,4?,包7石,9/仇Iie999
STATUS	0	取值：1 2"3,4,5,6,7,8,9」1」2/3,14,15,16,17,1g,‘100,101/02/03,104, 105,106」07 ,.108」09 _tΓ10,l Γ1,Γ12 ,Γ13,114, Γ15_τTO
ITCSOLi	0	取值:1,2,3,4,5箱,7］耳」0,11J工13/4/00；101 TMg

注:M-必备属性、C-条件必备属性、U-可选属性.

(136)未测区

代码:154

缩写词：UNSARE

英文名称：IJnSiIrVCyCd area

图元类别;面

说明:没有测量水深的区域, 属性表:见表A-2. 2-136<,

表A. 2.2-136未测区属性表

缩写词	用法	约束
5CAMIN	M	最小值：1
SOKDAT	C	⅛^=YYYYMMDD
SOKIND	C	格式二 <•<■ , ('<' T ('l'l^,(∙(' T「• • •
Qliasoii	0	取值二1,2.3,4,5∙6.7.8.9 JOJl .W

注:M-必备属性、C-条件必备属性J)-可选属性,.

(137)暗礁/适淹礁

代码:153

缩写词：UWTROC

英文名称：U nrlcrwatcr/awash rock

图元类别:点,面

说明:泛指隐伏在水下而接近于水面的礁石.

属性表:见表A-2. 2-137,

102

表A. 2.2-137暗礁/适淹礁属性表

附录A物标与属性

缩写词	用法
SCAMIN	M	最小值】______________________________
VAlSOLl	M	单位叫,小数位数:2
WATLEv	M	取值：1 23 4567-100 _τ101 .OT
SORDAT	C	格式:YYYYMMDD
SORIND	C	格式：rr /'”T ('(Tcr .(^,∙∙∙
KXPS0LI	0	取值：1,2,3,999
N ΛTQl IA	0	取值：1,2 ,3<,5,6,7,8,9/0,9更)
NATSUR	0	取值：1,2,3,4,5,6,7 ,8,9,11」4」7」8'99
PIcRrp	0
QllASuu	0	取值：1,2,3<τ5,6,7出,9」0」1,999
STATUS	0	取值：1.2.343 .6.7.8,9J'1√12.13.I4√15√16.17∕18,HX).W1JO2.1O3..1()4. 105 √106,1(X7 _f W
^,Π<CS()L∣	0	取值：1,2,3,4,5,6,7τ九9/0」Li2」3」4/00,10i *99

注:M-必备属性、0条件必备属性、⑴可选属性

(138)植被

代码：155

缩写词：VEGATN

英文名称：V Cgtitation

图元类别:点,线,面

属性表:见表A.2.2-138<：

表A.2.2-138植被属性表

缩写词	用法	约束
SCAMlN	M	最小值Jl
SOKDAT	t：	格式:YYYYMMDD
SORIND	C	⅛⅛ ：(■<•.<•<■,<■<■<•(•(•.(■■■■
CATVKG	I)	取值: 1,3/,5,6"」0」1/2;13」4,.15「6」7,18-9:2仇21,22「00」01" U)2√103√104_τi05,99y
CoNllS	U	取值：1,2__________________________________________________
KLEVAT	()
IlElellT	O
PlCHrP	t)
VKKLEN	O	单位VrL小数位数:1

注：M-必备属性、C.条件必备属性 <)-可选属性

(139)水^设施代码：26017 缩写词：WATCoN

103

内河电子航道图技术规范(JTS 195-3—2019)

英文名称：Water COhsnrvaHuy 图元类别;点,线属性表:见表A2 2-139,

表A.2.2-139水利设备属性表

缩写词	用法	约束
CATWCN	M	取值二1,2,3,4,5,6,7,8 JOQ 3W
SCAMIN	M	最小值：1
COLPAΓ	(；	取值二 1,2,3,4,5,6,999
SOKPAT	C	格式:YYYYMMDD
5()RlND	C	格式二 rr .('('.('('('Ce .f^, ■ ■
COLOUR	()	取值』；,3,4户,6*,8,9」仇 Ilj2,3,999
CONl)TN	0	取值 1,2,3,4,5 円 99
IlKlCIlT	U
NΛTC()N	0	取值: 1二口：4,5箱*,RaTlO0」⑴，102,999
PlCREP	0
STATUS	U	取值：1 -2 3.4.5-6-7 -¾.9.Γ1」2」3」4一 15 3 6 J7J8」OOJoLlG2 303 JQ4一 105, M)6 /107,108 √1()9 _? 11()√111₇ Γ12 _? 1B _? 114/1 '15,999
VKRLMN	0	单位小数位数：1

注:NL必备属性C条件必备属性、①可选属性,.

(140)瀑布

代码:157

缩写词：WATFAL 英文名称:Wat(!rfall 图元类别:点,线

属性表:见表A-2. 2-140,

表A. 2.2-140瀑布属性表

缩写词	用法	约束
SCAMIN	M	最小值：1
SOKDAT	C	格式 JYYYMMDD
SOKIND	C	格式m∙.(•(• √'cr(∙c Λ'^r∙^r
CONVIS	0	取值式,2
∖%HACC	0
VKKLKN	0	单位:小数位数

注:M-必备属性、C.条件必备属性J)-可选属性..

(141)水文测量设施

代码：26018

缩写词NATMEA

英文名称:Water measure Gcnservancy

104

附录A物标与属性

图元类别:点,线

属性表：见表A. 2.2-141,

表A.2.2-141水文测量设施属性表

缩写词	用法	约束
GATMEA	M	取值：1.2,3,999
S(XMIN	M	最小值』
COURT	C	取值：1,2,3/，5工,999
SOKDAT	C	格式：YYYYMMDD
SOKINI)	L：	fe⅛√ z(^,<' ,<'t', t'('t^,(^,(* ,(»■••
CATGAG	U	取值• 1.2 .3-4-5 少99
COLOUR	0	取值：1 -2.3-4.5-6-7.8-9₇10.11.13.13,TO
Ct)NDTN	(J	取值：1,2,3,4,5*999
HEIGHT	0
PlcHEP	D
STATLlS	U	取值:1,2,3,4,5用,7,8,九■」2」3」4」5」6」7「18/00」"」0?；103；104, 105/106/107/108/109 41()/111 _τ112JB√114_τΓ15_τ W
VKKLEN	0	单位用,小数位数:1_______________________________

注:M-必备属性、(:一条件必备属性.①可选属性

(142)紊流

代码：156

缩写词：WATTUR

英文名称:WatcrtllrbUlCnCC

图元类别:点,线,面

属性表:见表A-2.2-142,

表A. 2.2-142紊流属性表

缩写词	用法	约束
CATwNr	M	取值:1,2口＜'」00」01」02」03」04」05/06/07「08」｛肌9 9 9
SCAMIN	M	最小值:1
X)KOAT	C	格式:YYYYMMDD
St)RlND	C	格式：(可-('(\ »'('('('(• .(-••

注JL必备属性、C.条件必备属性,, (143)沉船代码：159

缩写词：WRECKS

英文名称：Wreck 图元类别:点,面

属性表:见表A-2.2-L43_i,

105

内河电子航道图技术规范(JTS 195-3—2019)

表A. 2.2-143 沉船属性表

缩写词	用法	约束
SCAMIN	M	最小值：1
WATLKv	M	取值』，2,3,4,5,6,7/00,101 円99
CATVVRK	C	取值』，2,3,4,5,100,101,999
SOKDAT	C	格式:YYYYMMDD
SOKINI)	C	格式二 rr T LL τ t't't't't'_τX"∙∙
VAIS()U∣	C	单位:HL小数位数2
CONRAI)	0	取值二 1,2.3,999
CONVIS	0	取值：1,2
KXPS()L∣	(J	取值/,2,3,999
IIE1(；IlT	U
PlCHHP	()
QLHX)U	0	取值:1,2,3,4尸用,7用,9」仇11 ,999
STATUS	U	取值「1,2,3,4,5,6,7 ,8'」1」2」3」4」5/6,17/区」00/01「102」03/104? 105 Jo 6.107.108.109.11仇111/12.113/14,115.999
THCSOU	0	取值二 1,2,34,5,6,7,8,9」(VILl2 J3J4,100 ,.101,999

注：M-必备属性、C-条件必备属性、6可选属性..

(144)水上服务区

代码：28009

缩写词：WTSARE

英文名称:WatCrWay ServiCe area 图元类别:点,面

属性表:见表A2 2-144.

表A.2.2-144水道断面属性表

缩写词	用法	约束
SCAMlN	M	最小值：1
SOKDAT	C	格式:YYYYMMDD
KORIND	C	格式二 <'<■,(•(• τ rr疗 TTt …•
CONDTN	U	取值二 1,2,3,4,5,999
PICKEP	U

注:M-必备属性、C.条件必备属性J)-可选属性,.

(145)水道断面

代码：17052

缩写词:宙TWTRF

英文名称：Waterway profile 图元类别:线

属性表:见表A.2. 2-145,

106

附录A物标与属性

表A. 2.2-145水道断面属性表

缩写词	用法	约束
SOKDAT	C	格式：YYYYMMl)D
SORIND	C	格式：「，.t^,(^,,(■(■(■(■(■ .t^,∙∙∙
IIIdCIIT	()	单位"K小数位数：2
PICKKP	U	—
YKKDAT	0	取值∙1 NB .4 -5.6.7 仁一9 .1也 11」2 J[14J 5」6, 17 J^ 19-20-21.22.2324,26 _ff27 _τ28_f 29,30 √100 /101.102,103,999

注:G条件必备属性、⑴可选属性,.

A. 2.3元物标

(146)数据精度

代码：300

缩写词:M-ACCY

英文名称:ACCLIraeyOf data

图元类别:面

说明:观测值与最或是值的逼近程度.

属性表:见表A. 2.3-1 ”

表A.2.3-1数据精度属性表

缩写词	用法	约束
POVACC	C	单位:川,小数位数2
SORDAT	C	格式:YYYYMMDD
SORIND	C	fe⅛ ：＜■('.t'e-ccecc J'-∙∙

注:C一条件必备属性

(147)地理覆盖范围

代码：302

缩写词:M-COVR

英文名称：Coverage

图元类别:面

说明:描述空间物标的覆盖范围的地理区域，

属性表:见表A-2.3-2"

表A.2.3-2覆盖范围属性表

缩写词	用法	约	東
CATCt)Y	M	取值:1」
SORDAT	C	格式:YYYYMMDl)
SURINI)	(：	格式：(屮/+~「(中(可/‘∙ r

注C M-必备属性、C.条件必备属性..

107

内河电子航道图技术规范(JTS 195-3—2019)

(148)数据编辑比例尺

代码：301

缩写词:M-CSCL

英文名称:CQmPilatiUn SCaIC of data

图元类别:面

说明:编绘内河电子航道图所设定的基本比例尺,通常与数据源的比例尺相同：, 属性表:见表A. 2.3-3 "

表A.2.3-3数据编辑比例尺属性装

缩写词	用法	约束
CSeAlM	M	—
SORDAT	C	格式JYYYMMDD
SUKlND	(；	格式：〔Yj(屮 J'(""'l∙ = ('"∙

注:M-必备属性C条件必备属性..

(149)航道图出版信息

代码：305

缩写词:M-NPUB

英文名称;NaIItical PtlbIiCatinn information

图元类别:点，面

说明:描述数据的附加航行信息、出版说明或更新信息.、属性表:见表A.2.3-4*

表A. 2.3-4航道图出版信息属性表

缩写词	用法	约 Λ
TXTDSC	M	—
NTXTDS	M	—
SOKDAT	C	格式: YmMMDD
SOHINI)	C	格式二(‘「「t∙<½ CwrL: r∙^,∙ ♦
PlCREP	U	—
PIlBR 口，	U

注:M.必备属性、C一条件必备属性、以可选属性

(150)助航标志系统

代码：306

缩写词:M-NSYS

英文名称:NavigatiOnal SyStCm of marks 图元类别:面'

说明:描述助航标志设置规则"

属性表:见表A.2. 3-5_:,

108

附录A物标与属性

表A. 2.3-5助航标志系统属性表

缩写同	用法	_________________约束_________________
ScAMIN	M	最小值/
MAKSYS	M	取值从10」8
OKIKNT	C	—
SOKDAT	C	格式:YYmlMoD
SURIND	C	格式：(•，/•'LWJi

注：M-必备属性、(：-条件必备属性..

(151)数据质量

代码：308

缩写词：M-QUAL

英文名称:QuaIityQf data 图元类别:面’

属性表:见表A. 2.3-6_:,

表A. 2.3-6数据质量属性表

缩写词一	用法	_________________约束_________________
SORDAT	(；	格式AYYY MMDD
SORIND	C	⅛⅛ ：«■<■ .(■(■, <■(■(■(■(■.(■•••
TECS0U	C	取值2,3,4,5,6,7,8₇9_tW₁ll≡13₉n√14√lffl)_τWl_sW
CATZUG	U	取值∙1 一2-3-4-5-6
DHVAI/1	0	单位:小,小数位数I_______________________________
DKV AL2	U	单位:"L小数位数:1___________________________________
P()SACC	U	单位:"L小数位数:1___________________________________
SUUACC	U	单位:川,小数位数:1_________________________________
SL∣KKND	U	格式:YYYYMMDD
Sl IK STA	0	格式：YYYYMMDD

注:C.条件必备属性、⑴可选属性

(152)深度基准

代码：309

缩写词:M-SDAT

英文名称：Sounding datum

图元类别:面

属性表:见表A-2.3-7。

表A. 2.3-7深度基准属性表

缩写词	用法	________________约束________________
VKRDAT	M	取值：1.2,3 .4-5,6-7-8.9 JOJIj7 J3J4J5.16、17 J2.19-20-21.22.23- 24,26,27 二8,29 ,3(),100,101,102,103,999
SURDAT	C	格式:YYYYMMDl)
SuHIND	C	格式：［'「“'［丁 rrr(中"…"

注:M-必备属性、C.条件必备属性..

109

内河电子航道图技术规范(JTS 195-3—2019)

(153)测量可靠性

代码：310

缩写词:M-SREL

英文名称：SurvCyrCIiabiIity

图元类别:面

属性表:见表A2 3名,

表A.2.3-8测量可靠性属性表

缩写词	用法	约束
SllRATll	M	—
SuKHND	M	格式二YYYYMMDl)
Sl.∣KS^,ΓA	M	格式:YYYYMMDD
OL∣APUS	I；	取值:1,2,3,4力,6.7,8,9」口」1 ,999
SORDAT	C	格式二 Y Y YYMMDD
SORIND	C	格式二(V'「T(Y"‘r(' .(••■■
SURTYP	C	取值二 1,2,4,5,6,999
Ql!∙WJU	0	取值：1 ；,3,4,5,6,7 档,9 √10,U ,999
SCVALl	0
SCYAl2	D
SDlSMN	0
SDISMX	0

注:M-必备属性、C-条件必备属性、0.可选属性

(154)高程基准

代码：312

缩写词:M-VDAT

英文名称：Vertical datum of data 图元类别:面

属性表:见表A-2.3-%

表A. 2.3-9高程基准属性表

缩写词	用法	约束
YERDAT	M	取值:1,2"3,4,5,6,73,9,10,11 /2τl3/4J5/ J 1，7」r」加州二1,史/3, 24_τ26,27,28 ₇ 29_τ30 _? I(X), 101₇102,10 3,9 9 9
SOKDAT	C	格式 JYYYMMDD
SL)RlND	C	格式：(‘「,('(',(屮(屮('T ('e∙"

注：M-必备属性、C.条件必备属性..

A.2.4组合物标

(155)集合

代码：400

11()

附录A物标与属性

缩写词：C-AGGR

英文名称:AggregatiOn

说明:定义两个或多个物标之间的集合关系, 属性表:见表A.2.4-I_:,

表A.2.4-1集合属性表

缩写词	用法	约束
NOBJNM	M	—
OBJNAM	M	—
ScAMIN	M	最小值”
SOKDAT	C	格式：Y、YYMMDD
SoRlND	C	fe⅛ ：(■(■ -Cl', (^,(^,(^,C^,l^,.t^,∙∙^,
PleHEP	0	—

注：M-必备属性、C-条件必备属性、()-可选属性..

(156)关联

代码:401

缩写词：C_AS50

英文名称：Association

说明:定义两个或多个物标之间的关联关系, 属性表:见表A.2.4-2_i,

表A.2.4-2关联属性表

缩写同	用法	约束
SCAMlN	M	最小值：1
SORDAT	t：	格式:YYYYMMDD
St)RlND	C	格式：('(',rr, rι%r%"/“••
PICKEP	0	—

注:M-必备属性、C.条件必备属性0可选属性.

A.3属性详细规定

A.3.1特征物标属性

(1)附加标志

代码:17050

缩写词:ADDMRK

英文名称:AdditiOnal mark

值域类型:列表型

说明:标志标牌上附加布告板的形状和位置，

取值:见表A3 1-1,

内河电子航道图技术规范（JTS 195-3—2019）

表A.3.1-1附加标志属性取值表

属性值	名称	含义
1.	顶部（布吿板＞	主要标志牌顶部的矩形布告板
2	底部〈布吿板\	主要标志牌底部的矩形布告板
3	右部（向右的三角形）	主要标志牌右部的三角形布吿板
4	左部（向左的三角形）	主要标志牌左部的三角形布吿板
5	底部（向底的三角形）	主要标志牌底部的三角形布吿板
999		其他附加标志

（2）岸标形状

代码：2

缩写词:BCNSHP

英文名称:BCaCOn ShaPC

值域类型:枚举型

取值:见表A. 3.1-2,

表A.3.1-2岸标形状属性取值表

属性值	名称
1	桩、杆,秆、竿.柱	—
2	_____柳条	—
3	岸标塔	—
4	格状岸标	—
5	大岸标	—
6	堆石标	—
7	浮动岸标	带有永久浸没在水中的高大似船桅的岸标,岸标浮体底端用锚链系在江底
IOQ	锥形（纺锤形、尖顶影）	—
Wl	罐形（圆柱形）	—
102	方形	—
KB	圆形	—
KM	菱形	—
999	其他	其他岸标形状__________________________

⑶岸别

代码：17105

缩写词:BNKwTW

英文名称；hank OfthC WatCrWay

值域类型:枚举型

取值:见表A. 3/3,

112

附录A物标与属性

表A. 3.1-3 岸别属性取值表

属性值	名称
1	左岸	面向下游,河流左边的岸
2	右岸	面向下游,河流右边的岸
3	无	—

（4）浮标形状

代码：4

缩写词:BoYSHP 英文名称:Buoy sliajK）值域类型:枚举型取值:见表A. 3.1-4*

表A. 3.1-4浮标形状属性取值表

属性值	____名称
1	锥形（纺锤形、尖顶形）	—
2	罐形（圆柱形）	—
3	球形	—
4	标柱形	水线以上浮体的上部，或高大结构物的顶端是狭窄的垂直结构.标柱形或网络结构塔架
5	椽子形	水线以上浮体的上部，或高大结构物的顶端具有杆的形状,或具有非常长的圆柱体形状.直立浮动
6	圆桶形（大桶）	—
7	超级浮标	一般直径大于6",的特大浮标
8	冰区浮标	用于冰况中的一种特殊结构的梭形浮标
I(X)	菱形	—
999	S⅛	其他浮标形状

（5）建筑物形状

代码：3

缩写词：BUISHP

英文名称:BlIilding ShaPe

值域类型:枚举型

取值:见表A.3 J-5,

表A. 3.1-5 建筑物形状属性取值表

属性值	____名称	________________含义________________
5	高层建蜜	—
6	角锥形	—
7	圆柱形	—
8	球形	—
9	____立方体形	—
999		其他建筑物形状

113

内河电子航道图技术规范(JTS 195—3—2019)

(6)供给船可用性

代码：17065

缩写词:BUNVES

英文名称：Bimkcr vtssscl, availability

值域类型:枚举型

取值:见表A.3.1 -6。

表A. 3.1-6供给船可用性属性取值表

属性值		________________含义________________
1.	供给船可用	存在可用供给船(为工程船、平台施工现场等综合供给物资器材的各种辅助工程船)
2	无供给船可用	—

(7)埋置深度

代码：5

缩写词:BURDEP

英文名称:BlIriCd depth

值域类型;浮点型

最小值O,

(8)锚地类

代码：8

缩写词：CATACH

英文名称：CatcgOryOf anchorage

值域类型:列表型

取值:见表A3 17,

表A. 3.1-7锚地类属性取值表

属性值	名称	_______________含义_______________
1	无限制的锚地
2	深水锚地	深吃水船舶可以锚泊的区域____________________
3	油轮锚地	—
4	易爆物锚地	—
5	检疫锚地	满足检疫⅜¾则的船舶锚泊区域______________________
6	水上飞机锚地	—
7	小型船锚地	—
8	小型船系泊区	—
9	当日锚地24h	在24h内船舶停泊或可以停泊的区域__________________
10	限定时间周期的锚地^	对船舶锚泊有时间周期限制而非特定时间限制的区域
11	非限定时间周期的锚地	对船舶锚泊无时间周期限制区域
12	干货船锚地	—

114

附录A物标与属性

续表 A.3.1-7

属性值	名称
13	木筏锚地	—
'100	拖轮镐地	—
101	非拖轮锚地	—
102	非危险货轮锚地	—
103-	临时抛锚区	—
104	锚位	—
9吸	^⅛锚泊区	其他可以锚泊的区域_______________________

(9)机场类

代码：7

缩写词：CATAIR

英文名称：CatcgOrynf airport/airfield

值域类型:列表型

取值:见表A.3J-&,

表A.3.1-8机场类属性取值表

属性值	名称	含义
2	____民用机场	—
4	民用直升机机场	—
5	滑翔机机场	—
ft	小型飞机机场	—
8	应急机场	为飞机应急起降划出的地域
999	其他	其他机场___________________________

(10)桥梁类

代码：9

缩写词：CATBRG

英文名称:CatGgoryOfbridgC

值域类型:列表型

取值:见表A3 19,

表A. 3.1-9桥梁类属性取值表

属性值	名称	_______________含义_______________
1	永固式桥	-桥梁具有持久的水平和垂直排列
2'	敞空式桥	当用于陆路交通时,桥梁是闭合的；当其下允许船舶通过时，桥梁是开启的现代的敞空式桥(移动式的)均为开合式,垂直屆吊式或平旋式
3	平旋式桥	绕垂直轴水平转动让出空间使船舶通过的可移动桥__________
4	吊桥	能被垂直吊起以使船舶从下面通过的桥梁______________
5	开合桥	配重桥,在垂直平面内围绕一端或两端中心轴转动,也称平衡桥_____

115

内河电子航道图技术规范(JTS 195-3—2019)

续表 A. 3.1-9

属性值	名称	_______________含义_______________
6	浮桥	固定的浮桥.由许多浮筒支托
7	牵引桥	部分或全部跨86.可以提升或拉向一边以供船舶通过的桥梁的通称
8	传送带桥	水道的两侧有用大梁系统连接的塔架桥梁,在其上运送车辆
9	____步行桥	—
10	高架桥	—
11	水道桥	用于支承引排水的人造架高渠道的桥
12	悬索桥	固定式桥或有车行道或桁架该桥悬挂在两根或更多钢缆上,钢缆通过塔架由后牵索紧固在坚实的基础上
KB	过街天桥	横过街道的人行天桥_______________________
101	天桥	横跨轨道的桥型建筑物
102	____铁路桥	—
103	____公路桥	—
104	双层桥	—
105	铁索桥	—
106	亭桥	一端带有亭子的桥梁
107	_____涵洞	—
IOS	引航桥	主要用于为船舶指引航向的桥梁
109	公铁两用桥	—
110	并行桥	横跨江河湖海两岸,可以并排行驶的桥梁______________
999	其他	其他桥梁___________________________

(II)停泊区类

代码：17066

缩写词：CATBRT

英文名称：CatcgoIyQfhCrth

值域类型:列表型

取值:见表A. 3.1-IO_s

表A. 3.1-ID停泊区类属性取值表

属性值	名称	_______________含义_______________
1	____停泊区	—
2	临时停泊区	船舶临时性停泊的水上区域
999	其他	其他停泊区__________________________

(12)建筑物区类

代码：10

缩写词：C ATBuA

英文名称：Category of Iniilt-Iip area 值域类型:枚举型

116

附录A物标与属性

取值:见表A∙ 3」-IL,

表A. 3.1-11建筑物区类属性取值表

属性值	名称	_______________含义_______________
	市区	—
2	____住宅区	—
3	村庄	—
4	_____市镇	⅛⅛庄大.但又构不成城市的具有相当住宅和其他建笏物群的地方
5	都市	—
6	度假村	—
999	其他	其他建筑物区_________________________

(13)服务区类

代码：17067

缩写词：CATBUN

英文名称；CategOrynfhUnkCrStatiOn

值域类型:列表型

取值:见表A. 3.1 -12；；.

表A. 3.1-12服务区类属性取值表

属性值	名称	________________含义________________
1	_____柴油	可提供柴油___________________________
2	水	可提供水
3	压载水	可提供压载水
4	_______电	可提供电
Ioo	气	可提供天然气
999	其他	^⅛类型_____________________________

(14)浮具类型

代码：26018

缩写词：CATBYD

英文名称：CatcgOryofbUoying device

值域类型:列表型

取值:见表A.3. 1-13,

表A. 3.1-13浮具类型属性取值表

属性值	名称	_________________含义_________________
1	____标志船	设于航道的船只,为来往船只指路___________________
2	灯船	装置有发光设备的,作为浮动助航标志使用的专用船只.通常设置在离岸較远的港口或重要航道上
3	浮鼓	内河浮标的一种,鼓形.浮标
999	其他	其他浮具类型

117

内河电子航道图技术规范(JTS 195-3—2019)

35)线缆类

代码：11

缩写词：CATCBL

英文名称;CatCgOtyof CabkI

值域类型:枚举型

取值:见表A. 3.1-14“

表A. 3.1-14 线缆类属性取值表

属性值	名称	______________含义______________
1	电力线	—
3	传输线	—
4	电话线	—
5	电报线	—
6	_____系缆/链	用于扣紧系泊浮标或其他浮动结构的缆索或链条
100	光缆	—
999	_____其他	其他线缆____________________________

(16)检查站类

代码：14

缩写词：CATCHP

英文名称：CatcgoIynf ChCCkPOint

值域类型:列表型

取值:见表A.3. l-15_i,

表A. 3.1-15 检查站类属性取值表

属性值	名称
1	海关	—
2	_____边检	—
999		其他检查站

(17)岸线类

代码：15

缩写词：CATCoA

英文名称：CatcgOryOf COaStIinC 值域类型:枚举型

取值:见表A. 3.1-16"

表A. 3.1-16岸线类属性取值表

属性值	名称	_______________含义_______________
1	陡坡岸	—
2	____平坦岸	—
3	____沙滩岸	—

118

附录A物标与属性

续表 A. 3.1-16

属性值		________________含义________________
4	坚硬岸	由岩石或碎块构成的岸线区域,尺寸从卵石和砾石到圆石或大岩石块
5	粗砾岸	通常由直径大于'16"""的圆形扁平水磨碎石构成的岸线区域
7	红树林
8	沼泽岸
9	珊瑚礁
100	____加固堤防
101	未加固的堤防
102	冲滩区	供船舶在发生水上交通事故或险情等异常情况时，通过冲滩自救防止漂流撞坝的应急水域_________________________
999	其他	^⅞岸线

(8)通信类

代码:17069

缩写词：CATCoM

英文名称：CatcgOrynfeonImllniCation

值域类型:列表型

取值:见表A31-17,

表A. 3.1-17通信类属性取值表

属性值	名称	________________含义________________
2	VTS服务区
5	船闸报告点	船闸处船舶报告点
6	桥梁报告点	桥梁处船舶报告点
7	海关报告点
g	港口报吿点
9	WLAN 区	无线网络可用的区域
100	Rrll)报告点	水上KTC的KHD报告点
999	_____其他	^｛也通信__________________________________

(19)传送装置类

代码:17

缩写词：CATCON

英文名称：CatcgOryQf COnVCyOr

值域类型:枚举型

取值:见表A.3.1-1&

表A.3.1-18传送装置类属性取值表

属性值	名称	_______________含义_______________
1	架空缆索(架空索道)	通过架空缆索■支托的吊桶或缆车等方式输送物资或人员的传送设备
?	输送带	通过传送带方法输送物资或人员的传送设备
9第	其他	其他传送装置

119

内河电子航道图技术规范(JTS 195-3—2019)

(20)有效作用范围类

代码：18

缩写词：CATCOv

英文名称;CatCgQtyOfCnVeragG

值域类型:枚举型

取值:见表A3 1-19“

表A.3.1-19有效作用范围类属性取值表

属性值	名称	含	义
1	有效作用范围	空间物标的连续作用范围区域___________________
2	无有效作用范Ia	不含有空间物标的区域______________________

(21)起重机类

代码：19

缩写词：CATCRN

英文名称：CatcgOryOfCrane 值域类型:枚举型

取值:见表A. 3.1-20,

表A. 3.1-20起重机类属性取值表

属性值	名称	________________含义________________
r	集装箱起重机/门吊	高速、岸基起重机,用于特殊结构的集装箱的吊起吊落操作
3	人字起重架	一种三角架结构，用于在船坞和港内固定桅杆或船上装卸重物_____
4	移动式起重机	安装在轨道上,为装卸货物且麻移动的超重机____________
5	A字框架	一种形似A字的起重机_______________________
100	____龙门吊	地面上有轨道的起重机
101	_____天吊	架空轨道的桥式起重设备,用于小型、重量轻的物品吊装
102	浮吊	载有起重机的浮动平台,可以在港口内移动、靠泊进行货物转船_____
999	其他	其他起重机___________________________

(22)控制点类

代码：16

缩写词：CATCTR

英文名称：CatcgOryOfCOntrυl point 值域类型:枚举型

取值:见表A. 3.1-21,,

表A. 3.1-21控制点类属性取值表

属性值	名称	_______________含义_______________
1	三角点	—
2	____观测点	—
一3	_____固定点	—

120

附录A物标与属性

续表.13 J-21

属性值	名称
4	基准点	—
5	界标	—
6	水平控制，主测点	—
7	水平控制,副测点	—
100	小三角点	—
101	推方位点	—
102	图根点	—
103	^⅜点	—
104	导线点	—
105	卫星定位等级点	—
IOG	水准点	—
107	细部坐标点	—
108	测流断面点	测流垂线点的位置
出9	大断面方向点	水文大断面在岸上的方向粧
11。	比降点	河流水面单位距离的落差
JrL	坐标网格点	—
F12	不埋石图根点	—
.113	^^点	—
114	卫星定位连续运行站点	—
999	其他	其他控制点____________________________

(23)水坝类

代码：20

缩写词：CATDAM

英文名称：CatcgOryOf dam 值域类型:枚举型

取值:见表A∙3.1-22,

表A.3.1-22水坝类属性取值表

属性值	名称
1	堰
2	_____坝	—
3	防洪闸	—
1«)	滚水坝	为提高水位横截河流而建的一种堤坝式建筑物____________
999	其他	^⅛水坝_____________________________

(24)航道里程标志类

代码：21

缩写词：CATDIS

英文名称：CatcgOry of distance mark

值域类型:枚举型

121

内河电子航道图技术规范(JTS 195-3—2019)

取值:见表A.3.I-23"

表A. 3.1-23航道里程标志类属性取值表

属性值	名称
	无实物里程标志	—
2	杆形可视标志	—
3	板形可视标志	—
4	形状不定可视标志	—
999	其他	其他航道里程标志

(25)船坞区类

代码;22

缩写词：CATDOC

英文名称：CatcgoIyof dock

值域类型:枚举型

取值:见表A. 3.1-24,

表A. 3.1-24 船坞区类属性取值表

属性值	名称	________________含义________________
1	潮汐型	通海的船坞,坞中的水平面受潮汐的影响
2	非潮汐图(湿坞)	可以根据需要关闭坞门使坞内保持任何水位的船坞

(26)废旧船舶停靠场类

代码：23

缩写词：C ATDPG

英文名称；CatcgOty QfdlUnPing ground(vt:ssel)

值域类型:列表型

取值:见表A3 1-25：,

表A. 3.1-25废旧船舶停靠场类属性取值表

属性值	名称	含义
6	船舶抛弃场	—

(27)分界线类

代码:28001

缩写词：CATDvL

英文名称：CatcgUryCfdividing Iiiic 值域类型:列表型

取值:见表A. 3. 1-26..

表A. 3.1-26分界线类属性取值表

属性值	名称	______________含义______________
1	国界线	—
2	____省界线	—
3	地区分界线	—

122

附录A物标与属性

续表 A. 3J-26

属性值	名称	_______________含义_______________
4	县分界线	—
5	乡分界线	—
6	港界	—
7	航道辖区分界线	—
999	其他	分界线

(28)通航建筑物类

代码：17100

缩写词：CATEXS

英文名称：CatcgCny 成 exceptional navigational StKH:ture

值域类型:枚举型

取值:见表A. 3.1.27 3

表A.3.1-27通航建筑物类属性取值表

属性值	名称	_______________含义_______________
1	升船机	—
2	渡槽	—
3	斜平面闸门	—
4	水坡闸门	—
999	_____其他	其他特殊的通航结构类

(29)捕鱼设备类

代码：26

缩写词：CATFIF

英文名称：CatcgoIyof fishing facility

值域类型;枚举型

取值:见表A.3J-28.

表A.3.1-28捕鱼设备类属性取值表

属性值	名称	________________含义________________
1	鱼栅
2	渔网
3	渔梁
999	其他	其他捕鱼设备

(30)消防站类

代码:28002

缩写词：CATFlR

英文名称：CatcgOtyQf Fire Station

值域类型;列表型

取值:见表A. 3.1.29。

123

内河电子航道图技术规范(JTS 195-3—2019)

表A. 3.1-29消防站类属性取值表

属性值	名称	含	义
1	水上消防站	—
2	岸上消防站	—

(31)栅栏类

代码：24

缩写词CATFNC

英文名称：Cat(要叮of fence/wall

值域类型:枚举型

取值:见表A.3.1-30⅛

表A.3.1-3U栅栏类属性取值表

属性值	名称	______________含义______________
1	栅栏	—
3	树篱	—
4	砖墙	—
100	长城及砖石城墙城门和城楼	—
IOT	土城墙	—
102	栏杆	—
KB	铁丝网	—
KM-	污水算子	—
999	其他	其他栅栏

(32)雾号类

代码;27

缩写词CATFOG

英文名称：Category of £og Signal

值域类型:枚举型

取值:见表A- 3.1-31 "

表A. 3.1-31雾号类属性取值表

属性值	名称	________________含义________________
L	爆响雾憫	引发爆炸性弹药产生的信号____________________
2	低音雾笛	用压缩空气通常发出强有力的低音的雾笛.往往以突然降低的短暂声音结束
3	_____雾笛	通过压缩空气发音的雾瀬_____________________
4	____电雾笛	通过电气振动膜片发音的雾笛___________________
5	舌簧笛	用压缩空气发出微弱的高音笛
6	_____汽笛	通过压缩空气或蒸气作用产生的号角膜片声瞥____________
7	雾钟	短程振铃声.该器具可以自动、手动或彼动操作____________

124

附录A物标与属性

续表 A. 3.1-31

属性^^
8	雾哨	由空气通过孔径的喷射产生的特殊声音该器具可以自动、手动或以波浪作用在浮标上使空气强加于管中而启动
9		当敲击时圆片振动而产生声音该器具可以自动、手动或波动操作
10	号甭	号角是用压缩空气或电气振动膜片的,存在着不同的类型,它们的声调和功率有显著的区别
999		^⅛雾号_____________________________

(33)渡口类

代码：25

缩写词：CATFRY

英文名称：Category of Icriy

值域类型:枚举型

取值:见表A31-32e,

表A.3.1-32渡口类属性取值表

属性值	名称	_______________含义_______________
1	自由轮渡	可以划定航线的轮渡,随气候、■潮汐和交通而变化____________
2	缆渡	由缆索引导的固定航线轮渡
3	_____冰渡	横殮可航通道的冬季■轮渡______________________
I(X)	火车轮渡
101	汽车轮渡
102	_____人渡	—
999	_____其他	其他渡口______________________________

(34)流速区类

代码:26020

缩写词：CATFVA

英文名称：CatcgoIyof flow VCloeity area

值域类型:列表型

取值:见表A31-33.,

表A. 3.1-33流速区类属性取值表

属性值	名称	_______________含义_______________
1	主流区	通常下行船舶航行的深槽,流速相对较大的区域
2	缓流区	水流主要为缓流的流区,水势平喘___________________

(35)水尺/水位站类型

代码：17078

缩写词：CATGAG

英文名称［Category of wat(；rway gauge

125

内河电子航道图技术规范(JTS 195-3—2019)

值域类型:列表型

取值:见表A3 13⅛

表A.3.1-34水尺/水位站类型属性取值表

属性值	____名称	_______________含义_______________
1	水位标尺/标杆	—
2	模拟/数字水位计	—
3	遥测水位计	—
4	具有大屏的水位计	—
5	具有大屏的遥测水位计	—
999		其他水尺/水位站类型

(36)闸门类

代码：29

缩写词：CATGAT

英文名称:Category of gate

值域类型:枚举型

取值:见表A. 3. I-35。

表A. 3.1-35闸门类属性取值表

属性值	名称	含义
2	防洪闸门	—
3	坞门	—
4	船闸闸门	—
5	堤坝闸门
6	水闸	—
100	分水闸	干渠以下各级渠道首部控制并分配流量的闸
IOT	进水闸	指渠道从河流、水库等引水的建筑物
102	____节制闸	调节上游水位M控制下泄流量的水闸
KB	挡潮闸	建于河口地段,涨潮时关闸，防止海水倒灌,退潮时开闸泄水,具有双向挡水的特点
1()4	水闸房屋	控制水闸的房屋
999	_____其他	其他闸门类

(37)港口设施类

代码：30

缩写词：CATHAr

英文名称：Catcgmy of Iiarhcur facility 值域类型:列表型

取值:见表A. 3.1 -36 ,

126

附录A物标与属性

表A.3.1S6港口设施类属性取值表

属性值	____名称	______________________■含义______________________
9	船厂	—
12	____运船机	—
13	跨运军	—
100	航道基地	用于水上航道维护管理的专用船舶停泊设施_____________
S弊	其他	其他港口设施__________________________

(38)港口类

代码：17070

缩写词：C ATHBR

英文名称：CatcgOryOfharkaur

值域类型:列表型取值:见表A31-37,

表A.3.1-37港口类属性取值表

属性值	名称
1	____海关港	—
2	避难/风港	—
3	小船停泊港	—
4	_____渔港	—
5	民营港	—
999	_____其他	其他港口_____________________________

(39)汽船类

代码：31

缩写词：CATHLK

英文名称：CatcgOry of hulk

值域类型:列表型

取值;见表A.3J-38"

表A. 3.1-38建船类属性取值表

属性值	____名称	_______________含义_______________
1	水上饭店	—
2	历史古船	—
3	博物馆	—
4	膳宿供应	—
5	浮动防彼堤	浮动结构物,通常是由旧船改建的,用作防波堤_____________
999	其他	其他混船___________________________

(40)船闸引航道类

代码:26006

127

内河电子航道图技术规范(JTS 195-3—2019 )

缩写词：CATLCB

英文名称：CatcgOryOfIorkIKiS也 routs

值域类型:枚举型

取值:见表4 3.1-39“

表A. 3.1-39船闸引航道类属性取值表

属性值	名称	________________含义________________
1	船闸上引航道	船闸上游用于引导船舶进出闸的人工航道______________
2	船闸下引航道	船闸下游用于引导船舶进出闸的人工航道______________

(41)^^

代码：37

缩写词：CATLrr

英文名称：C铝tcgury uf light 值域类型:列表型取值:见表A. 3.1-40,

表A. 3.1-40灯类属性取值表

属性值	名称	i
1	____指向灯	灯在很狭窄角度的扇形区发光，旨在标示应遵循的方向________
4	____导向灯	一座灯与另一座灯合并使用以形成应遵从的航行线
5	____航空灯	为航空导航而设置
6	航空障碍灯	标示对航空有危险的障碍物的灯
7	探雾灯	用于自动确定能见度状况的灯,保证音响信号的开启或关闭
8	____泛光灯	为一宽光束灯,用于照明建筑物或某一区域______________
9	____条形灯	指光源为长条形的灯,一般为横向,长度可达几米
'10	辅灯	设在主灯支柱上或其附近的辅助灯,通常有特定的用途
11	____聚光灯	强灯光集中照明一个小的区域___________________
12	_____前灯	用干号灯,描述从船舶观察到的灯在导标上的位置
13	后灯	用于号灯,描述从船舶观察到的灯在导标上的位置
14	低灯	用于号灯,描述从船舶观察到的灯在导标上的位置
15	高灯	用于号灯,描述从船舶观察到的灯在导标上的位置
16	波纹作用灯	一种短射程型的定向灯,呈现黄底色.处在中心线上的观察者能看到一条垂直的黑线
T7	____应急灯	作为主灯的备用灯，当主灯熄灭时將发光______________
18	方位灯	用于辅助获得近似方位的灯
19	水平灯组	一组具有相同特性和几乎相同位置的、水平方向排列的灯
20	垂直灯组	一组具有相同特性和几乎相同位置的、垂直方向排列的灯
100	桥柱灯	显示桥墩柱位置的标灯
999	其他	其他灯____________________________

128

附录A物标与属性

（42）陆地方位物类

代码：35

缩写词：CATLMK

英文名称：CatcgOryCfIandmark

值域类型:列表型

取值:见表A. 3.1-41。

表A.3.1-41陆地方位物类属性取值表

属性值	名称	_______________含义_______________
1	堆石标	通常是圆锥形或角錐形堆起的石丘作为陆标或指定为测量中的重要参考点
2	IS
3	烟囱
4	盘形天线	为接收和传送无线电信号的抛物面天线
5	旗杆（旗竿）
6	废气燃烧烟道
7	桅杆
8	风向标
y	____纪念碑
10	圆柱（柱状物）	圆柱形的或暗有锥度的物体,垂直竖立.通常其长度比直径大得多
H	装饰纪念牌
13	方尖柱碑	通常是石块或水泥的有锥度的杆,断面为方形或长方形,且具有角锥形的顶端
13	雕像
14	____十字架
15	圆顶	圆顶状结构物,用于保护雷达装置的天线
16	雷达天线
'17	塔
18	_____风车
Ig	风力发动机
2。	塔尖/伊斯兰教教寺
21	陆地上的大岩石或巨石
I(X)	水塔烟囱
101	地下建筑物的地表人口	地铁、地道及防空洞等的入口_____________________
102	她下建■物的天窗
103	____烽火台
104	水井
105	泉
106	钻孔

129

内河电子航道图技术规范(JTS 195-3—2019 )

续表 A.3. 1-41

厲性值	名称	________________含义________________
107	道路中桩点	—
108	避雷针	—
KW	滙	—
110	土堆	—
in	____坡度标	—
112	_____路标	—
113	____指路牌	—
114	瞭望台	—
115	防汛亭台	—
116	气象站	—
117	卫星接收站	—
118	水质站	—
119	_____路灯	—
999	其他	其他陆地方位物

(43)地面地带类

代码：34

缩写词：CATLND

英文名称：CatcgUryRHaJKlrCgiOn

值域类型:列表型

取值:见表A. 3.1-42,

表A.3.1-42地面地带类属性取值表

属性值	名称	_______________含义_______________
1	沼她	泥沼地的一种,特别是低桂区,全部或部分为水所覆盖并主要生长似草植物,青草、臺属植物、芦苇
2	#>	潮湿地区,受到频繁的洪水或潮水淹没,经常呈海绵状的土 j½,但并非总是淹在水下其特点是生长非木质的植物和没有树
3	泽地/泥沼地	含有腐烂植物的潮湿呈海绵状地面.含有死水〈呆滞水)软得不能承受任何重物
4	_____荒地	—
5	山脉区	—
G	低洼地	—
7	峡谷地	—
8	_____稻田	—
9	农业用⅛⅛	—
10	大草原/大草地	—
11	公园	—

13()

附录A物标与属性

续表 A. 3 J-42

属性值	名称	_______________含义_______________
IN	沼泽地	浸透了水呈海绵状的地面,，这里可能有浅水覆盖r通常有大量的植物呈现在表面上
B	塌方	—
14	熔岩流	—
15	拄田	—
Ifr	_____冰堆石	—
17	火山口	—
18	岩洞	—
19	岩石柱或尖峰	—
20	珊瑚礁	—
100	_____坑穴	—
101	_____台田	—
'102	沙地	—
103	沙砾地、戈壁滩	—
104	小草丘地	—
105	龟裂地	—
106	崩崖/崩岸	石崖、土崖因自然风化、雨蚀,在重力作用下突然崩裂下落的现象/由土石组成的河岸、湖岸因受水流冲刷.在重力作用下土石失去稳定沿河岸、、湖岸的岸坡产生崩落、崩塌和滑坡等现象
'107	滑坡区	—
'108	崩岩区	岩石因自然风化、兩蚀,在重力作用下突然崩裂下落的现象
999	其他	其他地面地带

(44)水文测量设施类

代码:26007

缩写词：C ATMEA

英文名称:Catfigoiy of' water measure ConSCrVanCy

值域类型:枚举型

取值:见表A31-43.

表A. 3.1-43水文测量设施类属性取值表

属性值	名称	________________含义________________
1	^	直接观读江河、湖泊、水库、灌渠水位的标尺
2	水文观测站	测量河流水位、流速、流态等水文特征的站点______________
3	水位站	对河流、湖泊或水库等水体的水位进行观测的水文测站
999	其他	其他水文测量设施________________________

(45)水上养殖场类

代码：38

⑶

内河电子航道图技术规范(JTS 195-3—2019 )

缩写词：CATMFA

英文名称：Catcgtny of marine Ltrm/CUIturC 值域类型:枚举型

取值:见表A.3.1.44 “

表A. 3.1-44水上养殖场类属性取值表

属性值	名称	含义
1	甲壳类养殖场	—
2	双壳软体类养證扬	—
3	鱼类养殖场	—
4	藻类养殖场	—
5	珍珠养殖场	—
999	其他	其他养殖场

(46)系泊绞缆设施类

代码：40

缩写词：CATMOR

英文名称：CatcgOryof mooring/warping ftu⅛lity 值域类型:枚举型

取值:见表A. 3. 1-45.,.

表A. 3.1-45系泊绞缆设施类属性取值表

属性值	名称
I	____系船墩	—
2	____系船桩
3	系缆桩	—
4	____系船■
5	粧或柱	—
7	系船`浮筒
IOo	绞车	用电机带动缆绳的设施
Wl	_____绞关	在急流滩险河段辅助船舶航行的设施________________
102	____过河缆	牵引浮动设施横渡河流的机械设备_________________
103	船闸靠船墩	供过闸船舶靠泊使用的构筑物
104	单锚系泊平台	锚地不设浮筒,船舶只抛一个首锚进行停泊的建筑物
105	系泊平台	使船、浮标.平台等安全停留于锚或玩块、岸或系泊浮筒的建筑物
IOf,	系船^⅛	系固船舶的设施_________________________
107	绞滩设施	用设在岸上的绞滩设施犖引船舶过滩的绞滩方式
999	_____其他	其他系泊绞缆设施________________________

(47)导航线类

代码：41

缩写词：CATNAV

132

附录A物标与属性

英文名称：CatcgCryOf Jiavigation IiJM!

值域类型:枚举型

取值:见表A3 1-46.

表A.3.1-46导航线类属性取值表

属性值	名称	______________含义______________
1	安全线	标示出安全和危险区的界限或者安全通过一个航行危险物的一条宜线
y	____叠标线	通过两个或两个以上固定标志的线_________________
3	导航线指向一推荐航线	通过两个或两个以上清晰确定的物标的一条线,按此路线,船舶能在一定的距离内安全行驶
999	其他	^ɪ也导航线_________________________________

(48)航行标志类代码：26016

缩写词：CATNGM

英文名称：CatcgQryr)f navigation mark

值域类型:列表型

取值:见表A31-47。

表A.3.L47航行标志类属性取值表

属性值	名称	________________含义________________
1	左侧过河标	设于左岸,标示过河航道的起点或终点的标志____________
2	右侧过河标	设于右岸,标示过河航道的起点或终点的标志____________
3	左侧沿岸标	标示左恻沿岸航道所在的岸别,指示船舶继续沿着本岸航行的标志
4	右侧沿岸标	标示右恻沿岸航道所在的岸别,指示船舶继续沿着本岸航行的标志
5	左侧侧面标	设在浅滩、瞧石、玩船或其他得航物靠近航道一侧,标示航道的左侧面界限;设在水网地区优良航道左岸时.标示岸形、突嘴或不通航的汉港,指示船舶在航道内航行
fi	右側侧面标	设在浅滩、礁石、脱船或其他碍航物靠近航道一侧,标示航道的右侧面界限;设在水网地区优良航道右岸时,标示岸形、突嘴或不通航的汉港,指示船舶在航道内航行
7	左侧泛滥标	设在被洪水淹没的河岸或岛屿靠近航道左侧,标示岸线或岛屿的轮廓
8	右侧泛渦标	设在被洪水淹没的河岸或岛屿靠近航道右侧,标示岸线或岛屿的轮廓
9	左側示位标	设在湖泊、水库、水网地区或其他宽阔水域左岸,标示岛屿、浅滩、礁石及通航河口等特定位置.供船舶定位或确定航向的标志
10	右側不位标	设在湖泊、水库、水网地区或其他宽阔水域右岸,标示岛屿、浅滩、礁石及通航河口等特定位置,供船舶定位或确定航向的标志
11	左右通航标	设在航道中范围较小的孤立河心碍航物或航道分汉处,标示该标两侧都是通航航道;也可连续布置在相邻的两条航道分隔线上,标示标志连线两侧分别为不同航路的航道

133

内河电子航道图技术规范（JTS 195-3—2019 ）

A.3. 1-47

属性值	名称	_______________含义_______________
'12	桥涵标	设在单向通航桥孔迎船面的桥桁的中央,或设在双向通航桥孔的上（下）行航路迎船面上方桥桁的适当位置,标示桥梁的通航孔位置
13	过渡导标	由前、后两座标志组成,标示一方为导线标示的导线航道，另一方为沿岸觥道或过河航道的标志
14	导标	由前、后两座标志所构成的导线标示航道的方向,指示船舶沿该导线标示的航道航行
'15	首尾导标	由前、后鼎立的三座标志组成两条导线，分别标示上、.下方导线标示的航道方向
Ih	间接导标	由前、后两座标志所组成的导线标示的航线与相邻导标标示的航线不是相连续的,而是间接连续
17	通航桥孔左侧标	设置在通航桥孔的桥桁上,标示桥孔内满足设计通航净空高度标准的左侧界限
18	通航桥孔右侧标	设置在通航桥孔的桥桁上,标示桥孔内满足设计通航睁空高度标槌的右侧界限
999	_____其他	其他航行标志__________________________

（49）标志标牌类代码：17052 缩写词：CATNMK

英文名称：catcgory of notice mark 值域类型:枚举型

取值:见表A3l-48,

表A. 3.1-48标志标牌类属性取值表

属性值	名称	________________含义________________
1	禁止进入标志	—
2	封闭区域标志	—
3	禁止追越标志	—
4	禁止超越标志	—
5	禁止通过标志	—
6	禁止停泊标志	—
7	禁止停泊标志（带范围）	—
S	禁止抛锚标志	—
9	禁止快速靠岸	—
10	禁止转向	—
11	禁止产生水流	—
12	（在桥孔或堰的开口处）禁止从左侧通过	—

134

附录A物标与属性

续表.13」-48

属性值	名称	______________含义______________
13	（在桥孔或堰的开口处）禁止从右侧通过	—
14	禁止摩托艇驶人	—
'15	禁止体育用船或游船驶人	—
IR	禁止滑水	—
17	禁止帆船驶人	—
18	禁止除摩托艇和帆船以外的船驶人	—
19	禁止使用帆板	—
20	禁止水上自行车驶人	—
21	禁止高速驾驶体育用船或游船的授权区域结束	—
22	禁止船出发或上岸	—
23	左方向前进	—
24	右方向前进	—
25	移动到左舷通道侧	—
州	移动到右舷通道側	—
27	保持在左舷通道侧	—
28	保持在右舷通道侧	—
29	穿过左舷通道	—
30	穿过右舷通道	—
31	条例中规定的停止	—
32	不超过指示的速度（LuJh）	—
33	给出一个声音信号	—
34	保持格外戒备	—
35	不进入主航道	—
36	不穿过主航道	—
37	不可接入无线电钱路通道	—
38	水深限制	—
39	净空限制	—
40	通道宽度或通道限制	—
41	通航限制（限制信息在底部标志提示）	—
42	通道位于左岸的匝离限制	—
43	通道位于右岸的距离限制	—
44	双向推荐通道	—

135

内河电子航道图技术规范（JTS 195-3—2019）

续表 A 3.1-48

属性值	名称	____________________•含义_____________________
45	单向推荐通道,相反方向禁止（桥梁）	—
46	建议保持右侧（在桥梁和堰的开口）	—
47	建议保持左侧＜在桥梁和堰的开口）	—
48	建议用户继续在左方向	—
49	建议用户继续在右方向	—
50	允许进入（通用标）	—
51	穿越架空电缆	—
52	堰	—
53	无动力渡船	—
54	有动力渡船	—
55	允许停泊	—
71	锚固、锚栓、线缆、链条许可	—
72	允许快速靠岸	—
73	停泊区预留车辆装卸	—
74	转弯区	—
75	穿过前方二级水道	—
76	二级水道的右边	—
77	二级水道的左边	—
78	二级水道在前边，主水道在右边	—
79	二级水道在前边，主水道在左边	—
80	左边次级水道. 右边主要水道	—
81	右边次级水道.左边主要水道	—
82	次级水道在前方和左方，主水道在右边	—
83	次级水道在前方和右方，主水道在左边	—
K4	穿过主水道前方	—
85	主水道前方	—
86	连接主水道前方和右方	—
87	连接主水道前方和左方	—

136

附录A物标与属性

续表 A.3.1-4H

属性值	____名称	______________含义______________
88	连接主水道前方和右方. 次级水道在左方
89	连接主水道前方和左方，次级水道在右方
90	禁止或责任在一个方向上适用于交通,或者解除限制
91	供应饮用水	—
92	_____电话	—
93	机动船只许可	—
94	运动游艇许可	—
95	水橇许可	—
96	帆船许可	—
97	除了机动船和帆船许可	—
98	许可使用帆板	—
99	可通过无线电话的指示信号获得航海信息
IOO	水上自行车许可	—
101	高速游艇航行区	—
102	启动或船只搁浅的许可	—
103	保持靠近左舷边缘	—
'104	保持靠近右舷边缘	—
105	保持在河中央	—
106	跨江港口	—
107	右火横江	—
108	边缘间^a	—
109	减速	—
110	沉船浮桥,允许通过，侧面显示出红白色标志
Hl	允许两侧通行	—
112	没有经过车队或超车	—
113	禁止小型船	—
114	当心！（保持谨慎＞	—
115	交叉航道	—
Ilti	船舶检验•点	—
999	其他	其他标志标牌__________________________

137

内河电子航道图技术规范(JTS 195-3—2019)

(50)障碍物类

代码：42

缩写词：CATOBS

英文名称：CatcgOryofQbStructinn

值域类型:枚举型

取值:见表A. 3/-4%

表A. 3.1-49障碍物类属性取值表

属性值	名称	_______________含义_______________
1	水中隐树/‘粧墩
2	井嚨	^-一种水下结构物,高出水底一定跑离封盖在临时废弃或停产的油井或气井上
a	扩散器	在排水口上的构筑物,液体通过它排出这些构筑物通常突出排水口之上并嘆成为航行障碍物_______________________
4	木笼	一种设置在水中永久的构筑物,在木框架内装以岩石或圆石.用作锚定木栅堰或支撑其他建筑物例如淹没的排水口、扩散器等，它们可以总是干出、淹没或者覆盖或不覆盖
5	鱼礁	也称养鱼礁
6	险恶区	对航行有众多不明危险物的地区
7	险恶地	在这个区域之上可以安全航行,但是应避免抛锚.拖底或捕捞
g	浮冰防栅
y	锚泊索具
10	栏木
皿	独立石
101	石梁	由多块石板拼接在一起支撑的构件
102	贺树	用石块等重物系于新伐下来带干枝的柳树,玩至凹岸河底，以缓溜挂淤和防波浪掏刷的透水河工措施_____________________
999		其他厳碍物

(51)水上平台类

代码：43

缩写词：CAToFP

英文名称：CatcgOryQfOffohurC platform

值域类型:列表型

取值:见表A- 3.1 -50_:>

表A. 3.1-50水上平台类属性取值表

属性值	名称	含义
1	油井架/钻井平台	—
2	生产平台	—
3	观测/勘探平台	—
4	较接式装卸输油平台	—

133

附录A物标与属性

续表 Λ. 3.1-50

属性值	名称	含义
7	人工岛	—
8	浮式采油、贮油、卸油船	—
9	生活平台	—
10	导航、通信和控制浮筒	—
999	其他	其他水上平台

(52)油障类

代码：44

缩写词：CATOLB

英文名称：CatcgoIyOf QilharriCr

值域类型:枚举型

取值:见表A.3J-51：,

表A. 3.1-51油障类属性取值表

属性值	名称	含义
1	阻油器(高压管)	—
2	围油栏	—
999	其他	其他油障

(53)引航员登船点类

代码：46

缩写词：CATPIL

英文名称：CatcgOryQf pilot hoarding PlaCc

值域类型:枚举型

取值:见表A.3.1-52"

表A. 3.1-52引航员登船点类属性取值表

属性值	名称	含义
1	由引航巡逻艇登船	—
2	由直升飞机登船	—
3	引航员从岸上来	引航员粮据请求乘船从岸上来登船_________________
999	其他	其他引航员登船点________________________

(54)管道/导管类

代码：47

缩写词：CATPlP

英文名称：CatngOryofPiPCIind/pipe

值域类型:列表型

取值:见表A.3J-53 ,

139

内河电子航道图技术规范(JTS 195-3—2019)

表A. 3.1-53管道/导管类属性取值表

属性值	名称	_______________含义_______________
2	排泄管道	—
3	抽吸管道	—
4	下水道	—
5	鼓泡系统	内有热水冒泡的水下管道以防止周围的水结冰
6	供给管道	—
999	其他	其他管道/导管

(55)桩类

代码:45

缩写词：CATPLE

英文名称：Category of pils

值域类型:枚举型

取值:见表A. 3.1 -54_i,

表A.3.1-54桩类属性取值表

属性值	名称	______________含义______________
1	桩	—
3	柱	—
4	三脚架	—
999	_____其他	其他桩类_____________________________

(56)生产区域类

代码：48

缩写词：CATPRA

英文名称：CatcgCryof PmdUHiOn area

值域类型:枚举型

取值:见表A. 3.1-55“

表A. 3.1-55 生产区域类属性取值表

属性值	名称
1	采石场	—
2	矿山	—
3	____仓储区	—
4	电站区	—
5	____炼油区	—
6	贮木场，	—
7	工厂区	—
g	油罐群	—
y	风牟区	—

140

附录A物标与属性

续表A. 3」-55

属性值	____名称	含	义
10	渣滓塩/废品堆
100	____饲养场	—
101.	_____温室
102	菜窖	—
103	花房
104	拄井	—
105	石油井
106	天然气井
107	露天采掘场
'108	____乱掘场
109	_____粪池
IM)	采砂区
999	_____其他	其他生产区域__________________________

(57)桥塔类

代码:49

缩写词：CATPYL

英文名称：CatcgOryOfPylnn 值域类型:枚举型取值:见表A3.1-56,

表A. 3.136桥塔类属性取值表

属性值	名称	_______________含义_______________
1	电力传输线塔/杆
2	电话/电报线塔/杆	—
3	架空索道/高架塔
4	桥梁喑/塔台	—
5	_____桥墩
I(X)	支柱	各种建噌物、构第物的支柱
I(U	风讯杆	用于悬挂风强度等级信号的标杆
.102.	信号杆	用于固定信号标志的标杆
.103	____微波塔
999	其他	其他桥塔

(58)雷达站类

代码：51

缩写词：C ATRAS

英文名称：Catcgoty of rac⅛r station 值域类型:枚举型

141

内河电子航道图技术规范(JTS 195—3—2019)

取值:见表A3 1-57*

表A.3.1.57雷达站类属性取值表

属性值	名称	_______________含义_______________
1	雷达监视站
2	江岸雷达站
999	其他	其他雷达站___________________________

(59)受限区域类

代码：56

缩写词：CATREA

英文名称：Catcgt叮 OfrCStriCtCd arc*

值域类型:列表型

取值:见表A.3.1-58„

表A. 3.1.58受限区域类属性取值表

属性值	名称	________________含义________________
1	沿岸安全带	围绕近岸设施的区域工船舶未经许可禁止驶入
4	自然保护区	—
5	鸟类禁猎区	—
6	狩猎寄养场	—
10	历史沉船区	—
12	航行标志安全带	某一助航标志的周围,禁止船舶驶入的区域_____________
IS	____游泳场
19	待泊区	为船舶等待进港而设立的区域
20	____搜索区
21	____疏浚区	—
22	鱼类禁捕区
23	生态保护区	—
24	无伴流区	为了减小船舶产生的伴流,船舶应减速航行的区域__________
25	____转向区	船舶转向或调头区________________________
26	滑水区	滑水运动区,船舶航行受限
27	环境敏感水域	对各种环嘲要素敏感的大范围区域_________________
28	特别敏感水域	容易受航运活动损害,又对区域生态、社会经济和科学要素十分重要的保护区域
100	鱼类保护区	—
IOI	哺乳动物保护区
102	环保监测点	—
103	控制河段	船舶受限制通行的河段______________________
1()4	横驶区	船舶可以由一岸过渡到另一岸的航行区域
105	____禁航区	—

142

附录A物标与属性

续表 A. 3.1-58

属性值	名称
'106	禁锚区	—
107	近岸航行控制区	—
108	限制航速区	—
IOT	水上运动区	—
999	_____其他	其他受限区域__________________________

(60)整治建筑物类

代码:26008

缩写词：C ATREG

英文名称：Category OfrcgMating StrlictLIrC

值域类型:列表型

取值:见表A.3J-59：,

表A.3.1-59整治建筑物类属性取值表

属性值	名称	_______________含义_______________
I	丁坝	坝根与岸或其他建第物相接,坝头伸至整治线,与水流流向成较大交角. 起挑流、束水作用的整治建筑物
2	S⅛	短的丁坝
3	护岸	用抗冲材料直接铺护在河岸坡面上,可布置为长距离连续式，也可布置在丁坝或矶头之间防止顺流或回流i⅛刷
4	顺坝	坝根与岸或其他建第物相接,与水流向成较小偏角,超引导水流作用的整治建筑物
5		连接汉道两岸的横向建筑物____________________
ft	桩坝.	用钢筋混凝土筑成,用水冲钻或震动打桩机打桩;抗冲能力大可用于河道主流区
7	潛坝	坝顶终年潜没于水下的建筑物___________________
8	鱼嘴	在江心洲的头部修筑的状似鱼嘴,起分流、导流.分沙、固滩等作用的建筑物
9	____丁顺坝	丁坝坝头与顺坝坝根连接，顺坝部分的长度大于丁坝部分长度的组合坝
10	_____格坝	连接顺坝与岸的横向建筑物____________________
11	谷坊	横筑于溪沟内拦截沙、石的建筑物___________________
12	溪沟拦石坝	横筑于溪沟内用于拦石的栏栅式或其他透水建囁物__________
13	溪口导石坝	在溪沟出口靠干流上游一侧构關的引导内沙、石进入滩下深沱的建筑物
'14	河口导流坝	建于支流与干流的汇流嘴,用以减小汇流角和控导水流、泥沙,治理河口浅滩的建筑物
15	导堤	在潮汐河口或进出港航道的一侧或两侧修建的，能节约水流或具有拦沙作用的纵向建筑物
.16	_____底墙	设于江床中的桩柱上挂板所构成的整治建筑物____________

143

内河电子航道图技术规范(JTS 195-3—2019)

续表.13.1-59

属性值	名称	________________含义________________
'17	____抛石坝	用块石抛焚而成的整治建気物,又称堆石坝_____________
18	桩板坝	在打入江床中的桩柱上挂板所构成的整治建第物
19	沙袋填心坝	以沙袋填心、块石护面的建筑物____________________
20	护滩带	隔离较大流速的水流直接作用于受护滩面的软体排,使得受保护的槽面难以冲刷，进而守护滩体
21	鱼骨坝	依心滩或江心洲而建,由顺水流方向的顺坝(脊坝)和垂直于顺坝(脊坝) 轴线的刺坝组成.脊坝主要用于分流"分沙和归顺水流方向,刺坝可调节环流的送动并增强坝体的稳定
22	护堤	沿江河湖海边修焚的,为防御河水向两岸漫保而沿岸修筑的挡水建敖物
999	_____其他	其他整治建筑物________________________

(61)垃圾回收处理站类

代码：17071

缩写词：CATRFD

英文名称：CatcgoIyOfK如Sc dump

值域类型:列表型

取值:见表A.3J-60,

表A. 3.1-60 垃圾回收处理站类属性取值表

属性值	名称	含义
1	货物残渣/残液	—
2	废油	—
3	灰水/黑水	—
4	生活垃圾	—
999	_____其他	其他垃圾回收点_________________________

(62)道路类

代码：57

缩写词：CATROD

英文名称：CatcgnFyofrOad

值域类型:枚举型

取值;见表A. 3.1 -61 _:,

表A.3.1-6T道路类属性取值表

属性值	名称	含义
1	____高速公路	—
2	主干公路	—
3	支线公路	—
4	小路/人行道	—

144

附录A物标与属性

续表13J-61

属性值	____名称
5	大街道	—
6	小街道
7	⅛X 口	—
IoO	高架公路	—
101	简易公路	—
102	____大车路	—
103	乡村路
104	内部道路	—
105	_____小路	—
106	立体交叉路
107	阶梯路	—
'108	纤道	—
'109	漫水路段	—
110	徒步场	—
111	明洞	为防止塌方、雪崩和泥石流破坏而修建的隧道建筑___________
9汕	其他	其他道路

(63)救助站类

代码：55

缩写词：CATRSC

英文名称：CatcgoIyofrescue station

值域类型:列表型

取值:见表A3 1-62,,

表A.3.1-62救助站类属性取值表

属性值	名称	含义
1	有救生船的救助站	—
2	有救生信号发射器的救助站	—
4	沉船船员避护所	—
5	潮间带行人避护所	—
6	泊地停靠的救生船	—
7	救助无线电台	—
8	急救设备	—
'100	水上巡航救助基地	—
101	海事救助基地	—
102	有飞机的救助站	—
999	^⅛	^｛也救助站_________________________________

145

内河电子航道图技术规范(JTS 195-3—2019)

(64)雷达应答信标类

代码：52

缩写词：CATRTB

英文名称：CatcgQryQfradartranSPonUcrhCaCOn

值域类型:枚举型

取值:见表A. 3.1-63.,

表A. 3.1-63雷达应答信标类属性取值表

属性值	名称	________________含义________________
1.	雷达指向标 (连续发射雷达信标)	连续发射信号的雷达指向标,在雷达屏幕上出现一辐射线,这条线表明了指向标的方向
2	雷康(雷达应答标)	一种雷达信标,能反射回来一组提供识别该信标的编码信号以及距离和方位..在雷达屏幕上接收到的第一位置的字符表明距离和方位
3	导向雷康/雷达应答标	用于(至少与一个其他雷达标结合在一起)指示一条导航线的雷达信标
999	其他	其他雷达应答信标

(65)跑道类

代码：58

缩写词：CATRUN

英文名称：CatcgnIyofrunway 值域类型:枚举型

取值:见表A-3.1-64.,.

表A.3.I-M跑道类属性取值表

属性值	名称	______________含义______________
1	飞机跑道	—
2	直升飞机起降台	—
999	其他	其他跑道

(66)船用服务设施与场所类

代码：65

缩写词：CATSCF

英文名称:CatcgOryof SnIall craft Jacnlity

值域类型;列表型

取值:见表A.3.1-65,

表A. 3.1-65 船用服务设施与场所类属性取值表

属性值	名称	含义
1	游客码头	—
2	航行俱乐部	—
3	吊艇绞车	—
4	_____帆具厂	—

146

附录A物标与属性

续表 A. 3J-65

属性值	名称
5	小船修造厂
6	公共旅馆
7	餐馆
8	供应商
9	食品供应点
.10	医疗点
.11	药房
12	水龙头
13	燃料站
14	____电力站
15	罐装煤气
'16	_____淋浴
17	____洗衣店
18	公共厕所
19	邮箱
20	公用电话
21	垃圾箱
22	停车场
23	小船和拖车停靠处
24	旅行车场址
25	野营基地
26	污水排放站
27	应急电话
28	小艇上岸/T水地方	—
29	旅游船系泊地	—
30	擦洗泊位	—
31	野餐场所	—
32	机械车间	—
33	警戒或安检服务	—
999	其他	其他船用服务设施与场所

(67)命名水域类

代码：59

缩写词：CATSEA

英文名称：CatcgQryOfSea area

值域类型:列表型

取值:见表A.3.1-66"

147

内河电子航道图技术规范(JTS 195-3—2019)

表A. 3.1-66命名水域类属性取值表

属性值	名称	含	义
2	沙滩
8	泥滩
51	运河
•52	湖
53	_____河'支流
IoO	岩滩
101	干出滩
103	沙砾滩
KB	____乱石滩
KW	从草滩
105	贝类养殖舞
IOG	红树滩
999	_____其他	其他命名水域__________________________

(68，)信号标志类代码：26017

缩写词：CATSGM

英文名称：CatcgOryOfSignal mark

值域类型:列表型

取值:见表A.3.1.67“

表A. 3.1-67信号标志类属性取值表

属性值	名称	含义
1	通行信号标	设在上.下行船舶相互不能通视，同向并驶或对驶有危险的狭窄、急弯航段或单孔通航的桥梁、通航建筑物，以及水上水下施工等需通航控制的河段,利用信号控制上行或下行船舶单向顺序通航或禁止通航
2	鸣笛标	设在通航控制河段或上.下行船舶不能相互通视的急弯航道的上下游两端河岸上,指示船舶鸣笛
3	界限标	设在通航控制河段、桥区水域或其他需要标示范围的河段上、下游.标示特定的河段范Ia界限;设在船闸闸室有效长度的两端,标示闸室内允许船舶安全停靠的界限
4	水深信号标	设在浅滩上、下游靠近航道一侧的河岸上.揭示浅滩航道的最小水深
5	____横流标	标示航道内有横流,警告船舶注意__________________
ft	节制闸标	设在靠近节制闸上游或上、下游一侧的岸上,也可将灯悬挂于节制闸的上游或上、下源水面上空架空线上，标示前方是节制闸，防止船舶误入发生危险
7	进出闸信号标	标示进出闸的信号标志______________________

148

附录A物标与属性

续表.13」-67

属性值	名称	_______________含义_______________
8	航道值息标	主要用于揭示航道前方交叉河口、城市(港口)、水上服务区、锚地、水利枢纽(船闻)、航道管箱分界点等的名称、方向、跑裔,或标志所在地点的航道里程等信息
9	航道整治建筑物提示标	设在潜坝、丁坝、护底带等航道整治建第物附近河岸或水面,标示航道整治建嘲物所在位置及范围______________________
999	其他	其他信号标志__________________________

(69)滩险类

代码：26013

缩写词：C ATSHL

英文名称：CatcgOryOf shoal and rapids

值域类型:列表型

取值:见表A. 3.1 -68._i

表A.3.1-68滩险类属性取值表

属性值	名称	•含义
1	________、浅滩	天然河流中航道自然水深有时不能满足设计标准或维护要求的区段
2	浅段	在运河、通航渠道、水网航道以及海港航道中，航槽发生淤积,水深不能微足设计标准或维护要求的区段
3	急滩	天然河流中化降陡、水流急,船舶自航上驶困难的区段_________
4	险摊	天然河流中航檀弯窄、流态险恶、威胁船舶安全航行的区段_______
5	Si	多个紧相连接又互相影响的滩险的总称
999	其他	^⅛滩险_____________________________

(70)筒仓/罐类

代码：63

缩写词：C ATSlL

英文名称：Catc胡叮of siWtank

值域类型:枚举型

取值:见表A.3.1-69：,

表A..3.1-69筒仓/罐类属性取值表

属性值	名称	______________含义______________
1	____一般粮仓	—
2	一般储液罐	—
3	谷物仓库	—
4	水塔	—
999		其他筒仓/罐

(71)交通信号站类

代码：61

149

内河电子航道图技术规范(JTS 195—3—2019)

缩写词：CATSiT

英文名称：CatcgtHyofSignal statinn,trwi'fie

值域类型;列表型

取值:见表K 3.1-70“

表A.3.1-7D交通信号站类属性取值表

属性值	名称	含义
1	港口管理台站	在港内管理船舶的信号台_____________________
2	进出港台站	管理船舶进港和出港的信号台___________________
3	国际港口交通台站	显示国际港口交通信号的信号台__________________
4	系泊台站	管理系泊时船舶的信号台_____________________
5	船坞台站	管理船舶进、出船坞的信号台_____________________
6	船闸台站	管理船舶进、出船闸的信号台_____________________
7	拦洪坝台站	管理要通过拦洪坝的船舶的信号台
8	过桥台站	管理要通过桥下的船舶的信号台
y	琉浚台站	指明疏浚作业正在进行的信号台
10	交通控制灯	安置在水路中的信号灯，指示船舶航行________________
100	航道信号台	揭示船舶通行信号的控制台
IOl	用S基站	船舶自动识别系统基站______________________
999	其他	其他交通信号站_________________________

(72)告警信号站类

代码：62

缩写词：CATSlW

英文名称：Category of signal station,warning 值域类型:列表型

取值:见表A. 3.1-71,.

表A.3.1-71告警信号站类属性取值表

属性值	名称	_______________含义_______________
I	危险信号	对航行存在危险的信号或信息___________________
2	水上障碍物信号	警告存在水上障碍物的信号或信息
3	电缆信号	警告存在电缆的信号或信息
5	遇险信号	能接收或发射遇险信号的信号台__________________
6	天气信号	显示视觉信号.表明气象预报
7	风暴信号	通报风暴情况的信号或信息____________________
8	冰况信号	通报冰情的信号或信息
9	时间信号	标志一特定时间或时间间隔的精确信号_______________
1»	潮汐信号	通报某一地区的潮汐情况的信号或信息
11	潮流信号	通报某一地区潮流情况的信号或信息________________
12	____验潮仪	测量潮高的装置___________________________

150

附录A物标与属性

续表 A. 3.1-71

属性值	名称	含义
'13	_____潮标	直接显示水位在海图基准面或当地基准面上高度的目视标尺______
14	潜水	通报有潜水活动的信号或信息
15	水位仪	用于测量和显示被探查水域的水位(非潮汐)信息的仪器________
IQO	垂直净空指示器	-指示如桥梁、架空线缆等的垂直净空高度
101	水深指示器	指示本地水深设置在浅滩上、下游靠近航道一侧的河岸上,揭示浅滩航道的最小水深
999	其他	其他告警信号靖

(73)岸线建筑物类

代码：60

缩写词：CATSLC

英文名称：Category of shoreline eonstriuttinn

值域类型:枚举型

说明:表示岸线建筑物的用途.

取值:见表A.3,l-72.

表A. 3.1-72岸线建筑物类属性取值表

属性值	名称	含义
1	____防波堤	为保护岸区、港口、锚地或港池防止涌浪的建爆物
τ	排流堤	一种低矮的墙壁式建筑物,用坚固材料做成,从陆地向水中延伸,作为特殊的用途,如防止岸边被冲蚀
3	突堤	防，波堤的一种形式,船殖可沿其蔽风侧停靠;有的可能完全建在人工港内,使船舶可在其两侧停靠
4	突码头	一种伸向水域的狭长建筑物,可供船舶停靠
5	栈桥式码头	为娱乐休闲目的而建造的突码头
ħ	顺岸码头	供船舶停靠的建筑物
7	导流堤	一道墙或堤,常`淹没于水中,用于引导或限制河流或潮流的流动,或者提高防冲刷作用
8	地石提	一层碎岩石、卵石、圆石或足够大小的碎石,用于阻止水流或波浪作用的冲蚀力
9	护岸	石头或其他材料的覆面层,长期的或临时的,沿着水流、河流或运河边缘铺设,稳定岸堤并且保护岸堤防止水流的冲蚀作用
Ifi	海堤	一道堤坝或墙,沿着岸边或海滨防止波浪或潮汐的作用
11	登岸阶梯	—
12	跳板	—
13	船台滑道	制备的并且通常是加强的倾斜面:其上面设置龙骨墩木和般墩木,用以支撑建造中的船船
U	碰垫	一种防护结构物,设计成能缓冲船舶的碰撞,并防止船舶不受损坏

151

内河电子航道图技术规范(JTS 195-3—2019)

续表.131-72

属性值	名称	________________含义________________
'15	固定面码头	由水泥、砖和木头等构成的码头码头下的水不能随意流动
16	敞开面码头	由柱子或其他结构物支撑的码头,，码头下的水能随意流动_______
17	原木斜面	一种斜面,用于将要运输的原木推入水中或将要加工的原木从水中拖出
1«>	防汛墙	岸边的一种墙体和岸坡重叠组合的设施
IoT	有栏杆的垂直式的人工岸	—
102	无栏杆的斜坡式的人工岸	坡度小于70。的人工岸___________________________
103	重力式码头	由胸墙、墙身.抛石基床、墙后回填体或减压抛石棱体等构成
104	斜坡式码头	多建在洪水季和枯水季水位变幅大的河段，岸坡较长,.设有固定斜坡道和逐船,蒐船随水位变化沿斜坡道方向移动,或只设固定斜坡道
105	高粧码头	包括基桩和桩台两部分.基桩在她基表面以上的长度较长,它既是码头的基础.又是主要受力构件;桩台构成码头顶面,所承受的荷载和外力通过基桩传给地基
106	防洪堤	为了防止河流泛¾s而建的堤⅞g_______________________
1«7	子堤	为了保护防洪堤坝而建的缓冲堤坝
108	堤	一道堤坝或墙,沿着岸边防止波浪的作用_______________
109	____导航墙	位于船闸引航道内,直接和闸首相连，引导船舶进出闸室的建第物
110	栈桥	形状像桥的建筑物,建在车站、港口、矿山或工厂，用于传送货物、打桩或上下旅客或专供施工现场交通、机械布置及架空作业用的临时桥式结构
999	其他	其他岸线建筑物________________________

(74)斜坡类

代码：64

缩写词：CATSLO

英文名称;CatcgoryOf slope

值域类型:枚举型

取值:见表A3 1-73 *

表A. 3.1-73 斜坡类属性取值表

属性值	名称
1	_____路堑
2	路堤	一人工高地.用土、石等建造,作为支撑道路•、铁路或类似物,或作为拦水切
3	沙丘	—
4	小丘	—
5	____冻土高地	—
6	≡⅞	—
7	岩屑堆	—
100	_____斜坡	天然或人工修宽的坡或坎,其坡度在70。以下的表示为斜坡_______

152

附录A物标与属性

续表.13.1-73

属性值	____名称	______________________•含义______________________
Wl	階坡、冲沟	—
102	滑槽	—
999	其他	^{也斜坡

(75)专用标志类

代码：66

缩写词：CATSPM

英文名称:CatcgOryof SPCcial {>mposc mark 值域类型:列表型

取值:见表A3 1-74"

表A. 3.1-74专用标志类属性取值表

属性值	_____名称
1	射击危险区标志	—
2	目标标志	—
3	标志船	—
4	消磁区标志	—
5	驳船标志	—
6	水下线缆标志	—
7	废品场地标志	—
8	排出口标志	—
9	海洋资料探测系统	—
'10	记录标志	—
11	水上飞机锚地标志	—
12	娱乐区标志	—
13	专有标志	—
14	锚泊标志	—
15	大型自动助航浮标	—
17	测距标志	—
18	通告标志
19	分道通航制标志	—
21	禁止系泊标志	—
22	禁止追越标志	—
23	禁止双向通行标志	—
24	减少伴流标志	—
25	限速标志	—
26	停止标志	—
27	一般警告标志	—

153

内河电子航道图技术规范(JTS 195-3—2019)

续表A-3」-74

属^性值	名称
28	鸣笛标志	—
29	限制垂直净空标志	—
30	最大船舶吃水标志	—
31	限制横向间距标志	—
33	允许靠泊标志	—
34	架空电力电缆标志	—
35	航道边缘坡度标志	—
36	____电话标志	—
37	渡船交汇标志	—
?q	管道标志	—
40	锚地标志	—
41	安全导航标志	—
42	控制标志	—
43	潜水标志	—
44	避难地标志	—
45	险恶地标志	—
46	游艇标志	—
47	直升飞机机场标志	—
50	禁止入内标志	—
51	正在作业标志	—
52	用途不明标志	—
53	井口标志	—
54	渠道分道标志	—
55	水上养殖区标志	—
56	人造礁标志
100	管线緑	设在需要标示跨河管线(即管道、电缆•、电线等)的两端或一端岸上或设在跨河管线的上、下游适当距离的两岸或一岸,禁止船舶在敷设水底管线的水域抛锚、拖锚航行或垂放重物,警告船舶驶至架空管线区域时注意采取必要措施的标志
9州	其他	其他专用标志

(76)推荐航线类

代码:54

缩写词：CATTRK

英文名称fCategory σf IWommcndod track 值域类型:枚举型

取值;见表A3 1-75 G

154

附录A物标与属性

表A. 3.1-75推荐航线类属性取值表

属性值	名莉	______________含义______________
1	基于固定标志系统	—
2	不基于固定标志系统	—

(77)分道通航制类

代码：67

缩写词：CATTSS

英文名称：CatcgOtyrlftraffiC SCjiaration SChemc

值域类型:枚举型

取值:见表A.3.1-76,

表A.3.1-76分道通航制类属性取值表

属性值	名称	______________含义______________
1	_____认可	已被内河相关机构认可的定线制方案________________
2	未认可	未被内河相关机构认可的定绩制方案________________

(78)植被类

代码:68

缩写词：CATVEG

英文名称：CatcgOryofVegctation

值域类型:列表型

取值;见表A. 3/.77,

表A.3.1-77植被类属性取值表

属性值	名称	______________含义______________
1	草	—
3	灌木丛	—
4	落叶性树林	—
5	针叶树林	—
6	普通树林(包括杂树林)	—
7	红树林	—
10	混合作物	—
11	芦苇	—
12	苔、莽	—
13	普■通树	—
14	常绿树	—
15	针叶树	—
16	棕桐树	—
17	聂帕桐树	—
18	大麻黄	—

155

内河电子航道图技术规范(JTS 195-3—2019)

续表A-3」-77

属性值	名称
19	_____枝树	—
20	落叶树	—
21	红树	—
22	垂枝大麻黄树	—
100	____防护林带	—
101	行树	—
102	疏林	—
103	_____竹林	—
1()4	经济林	—
105	成树林	—
999	其他	其他植被

(79)警示标志类

代码:28004

缩写词：CATWAR

英文名称：CatcgaFyUf warning mark 值域类型:列表型

取值:见表A. 3.1-78,

表A. 3.1-78警示标志类属性取值表

属性值		________________含义________________
1.	禁止抛锚标	设在水下或河岸附近有航道整治建筑物或其他水工设施的河岸上或水上,警示船舶不能抛锚、拖锚航行或垂放重物
2	危险水域标	设在有沉船、水工建筑物等船舶驶入存在特别危险的水域,警示船舶驶入后存在危险
3	非通航桥孔标志	设置在毗邻航道的非通航桥孔的桥桁上,表示该孔禁止通知
4	航道受限标牌	设在限制航道的进出口两侧,揭示限制航道内水深或宽度受限情况，警示船舶在限制航道内注意吃水,避免追越或会船等____________

(80)紊流类

代码：69

缩写词：CATWAT

英文名称：CitCgnryofWatCrturhI.ιlCnee 值域类型:枚举型

取值:见表A. 3.1-79 _；_!

表A. 3.1-79紊流类属性取值表

属性值	名称	________________含义________________
I	拍岸浪	—
2	Sffi	—
3	滋流	短的破碎浪.当一疆梅流从浅滩上经过或其他水下微婚物或遇到逆流或风时产生______________________________

15fi

附录A物标与属性

续表 A. 3.1 -79

属性值	名称	含义
4	潮微	形成在水面上的小披浪.是由于相反的潮流相遇或潮流横越不规则的水底所致
5	攝披(浪)	在水下临岸暗礁或岩石上形成的波浪,有时(在非常平静的天气或在平懒时)近乎是涌,但在其他情况下猛烈地破碎,并产生一片危险的碎波水面
10()	_____回流
101.	_____横流	由一'岸横向另一岸流动的水流
102	妊水	紧接障碍地下出现的回流、跑水、漫流水的局部水域
KB	跌水	水流经水下石梁所阻向下倾泻的水流________________
.104	泡水	指激而上冲、四散翻涌之水.宛若锅内开水沸腾_____________
'105		较泡水微弱的翻花水流______________________
Kte	____弱刀水	指滩口两岸水流受挑流作用而向河中收束的水梗___________
107	旋水
108	弯道螺旋流	在弯道中,水质点沿着一条螺旋状的路线前进,流速分布极不规则
109	夫堰水	—
999	其他	^⅛紊流_____________________________

(81)水利设施类代码：26012

缩写词：CATWCN

英文名称：CatcgQiy Of WatCrCOnSCrVanCy

值域类型:列表型

取值:见表A3 1-80,

表A.3.1-80水利设施类属性取值表

属性值	名称	______________含义______________
1	倒虹吸
2	输水槽
3	_____沟渠
4	她下灌渠吸出水口
5	_____干沟
6	阀门
7	水抡泵
8	抽水机站
100	储水池
999	其他	其他水利设施

(82)码头用途类代码:28005 缩写词：CATwHF

157

内河电子航道图技术规范(JTS 195-3—2019)

英文名称：Category cf wharf uses

值域类型:枚举型‘

取值:见表A. 3.1-81 _Β

表A.3.1-81码头用途类属性取值表

属性值	名称	________________含义________________
1	滚装码头	—
2	渡轮码头	—
3	油码头	—
4	客运码头
5	集装箱码头	—
6	散货码头
7	航道码头	—
8	海事码头
9	公安码头	—
999	其他	其他码头用途

(83)沉船类

代码：71

缩写词：CATWRK

英文名称：CatcgOryQfwrCck

值域类型:枚举型

取值:见表A. 3.1-82,

表A.3.1-82沉船类属性取值表

属性值	名称	_______________含义_______________
1	非危险沉船	对航行船舶无危险的沉船_____________________
2	危险沉船	对航行船舶有危险的沉船
3	散布的沉船残骸(险恶地)	从其上通过对航行安全无影响,但应避免抛锚、触底或底拖网______
4	露桅沉船	在深度基准面以上只能见沉船其桅
5	部分船体或上层建筑裸露的沉船	在深度基准面以上只能见船身的某一部分或上层建筑
100	深度不明沉船	不明确•深度的沉船___________________________
101	概位沉船	沉船的大概位置_________________________
999	_____其他	其他沉船_____________________________

(84)数据置信度区类

代码：72

缩写词：CATZOC

英文名称：CatcgCryOfZone of confidence in data 值域类型:枚举型

取值:见表A. 3J-83；.

158

附录A物标与属性

≡A.3.1-83数据置信度区类属性取值表

属性值	____名称
1	Al置信度区	见表丸土 1-34
2	•A2置信度区
3	B置信度区
4	C置信度区
5	D置^言度区
$	I置信度区(未评估的数据)

表A.3.1-84数据置信度区类含义

1	2	3	4	5
ZOC	位置精度	深度精度 -	水底覆盖面	典型测量特性
Al	± 5ιrι	±(0.5+l%d)	整个水底经过声透射或扫测所有显著水底特征经过探测,深度经过测量	控制/系统高精度测量基于CCCS2000, 使用差分方法或至少三条采用多波束或机械扫测的高质最位置线
Al	± 20川	±(1.0+2%d)	整个水底经过声透射或扫测,. 所有显著水底特征经过探测,深度经过测量	控制/系统测量达到标准精度,使用声呐的现代回声探测仪或机械扫测
B	±f>0ιrι	±(L0+2%∙d)	未达到全部水底探测,期望不存在未标绘出的对水面航行有危险的水底特征,但可能存在	控制/系统测量达到标准精度
(：	+ 5(X>υ∣	± (2.0 +5%d)	未达到全部区域探测，预期深度会出现较大异常	低精度测量或数据收集，是在某些时机(如航行中测深)进行的
I)	比C差	比C差	未达到全部区域探测,预期深度会出现较大异常	低质量数据或由于缺乏信息而不能评价数据质量

注:①ZaC-置信度区的划分,表示数据在该置信度区所满足的位置精度、深度精度和水底覆盖面的最小标准;数据可以根据元物标数据质量(M-QLIAlJ的属性作进一步划分如下:利用POSACC和SoUaCC属性表示数据的精度比规定的相应置信度区的位置精度或深度精度高;对于净深度确知而实际河床深度不知的扫测区,只要扫测深度和位置精度符合相应置信度区的标唯,则给予较高级别的置信度区41或A2,这种情况下,深度范围值I(DKVM,1)可以用以指定扫测深度,位置精度标准用于扫测区的边界■;SuKSTA、SuNEND和TECSUu可以用于指示测量的起讫日期和测深技术；

②位置精度-标绘水深的位置精度相对于给定基准面在95% Cl(2.45b),它是累积误差.包括测量、转换和数字化误差等;不必精确计算B、C和D置信度区的位置精度.可以基于设备类型、核准方法和以前的精度进行估算；

③深度精度一标绘水深的深度精度,记为。+ ( 6 * d)/l(X),在95% CK 2.0b八其中d为以"I为单位的临界深度；不必精确计算B、C和D置信度区的深度精度,可以基于设备类型、核,唯方法和以前的精度进行估算；

④显著水底特征-高出标绘深度的以上部分,划分如下:深度小于1加1大于.1/10深度的为显著水底特征;深度在15“和35",大于Lu的为显著水底特征;深度大于35",大于'1/10深度且2|"以上(含2"C的为显著水底特征；

⑤控制/系统高精度测量-在可以转换到WCS，84的大地基進面上,由多条计划测量线组成的测量.

(85)物标类定义

代码：190

缩写词：CLSDEF

英文名称：Object CIaSS definition

159

内河电子航道图技术规范(JTS 195-3—2019)

值域类型:任意字符串型

说明:详细说明一个新物标的特征,具有相同功能的实例必须使用相同的定义“

(86)危险货物类

代码：17055

缩写词：CLSDNG

英文名称；ClaSS of dangerous cargo

值域类型:列表型

取值:见表A.3. l-85⅛

表A.3.1-8S危险货物类属性取值表

属性值	名称	_______________含义_______________
1	____可燃物	—
2	有毒物	—
3	易爆物	—
999	其他	其他危险货物

(87)物标类别名称

代码：191

缩写词：CLSNAM

英文名称;OhjCct Class Nanus 值域类型:任意字符串型

说明:详细说明一个新的特征物标类的描述性名称,同一物标类的物标应具有相同的物标类别名称“

(88)航标编码

代码:26019

缩写词：CODADN

英文名称：Code of aids to navigation 值域类型:任意字符串型， (89)颜色

代码：75

缩写词COLOUR 英文名称：Colour 值域类型:列表型取值:见表A3.1-86,

表A. 3.1-86 颜色属性取值表

属性值	名称	含义
1	________白	—
2	黑	—
3	_____红	—
4	绿	—

16()

附录A物标与属性

续表 A. 3.1 -86

属性值	名称	______________含戈______________
5	i
6	黄
7	灰
g	棕
9	_____琥珀
10	紫	—
11	橙黄
12	洋红	—
13	_____粉红
999	_____其他	其他颜色___________________________

(90)色彩图案

代码：76

缩写词：COLPAT

英文名称：Colour pattern

值域类型:列表型

取值:见表A.3. 1.87,

表A.3.1-87色彩图案属性取值表

属性值	名称	______________含义______________
1	横条纹	—
2	_____竖条纹	—
3	斜条纹	—
4	正方形	—
5	条纹(方向未知)	—
f∣	边界条纹	显示在外边界的彩色条纹,也可以形成里面图案的边界或素色的边界
999	其他	其他彩色图案

(91)通信频道

代码：77

缩写词：COMCHA

英文名称:Coniniunicniion channel

值域类型:ASCII码串型

说明:分配给特定无线电频率或波段的频道号。

期望输入:输人特定的VHF频道。

说明;用于各种VHF频道编码,每一 VHF频道应以两位数字和最多两个字母(A ~Z)来表不，可对多VHF频道同时编码：：.

格式：(XX );(XX) ；♦-…*

161

内河电子航道图技术规范(JTS 195-3—2019)

(92)通信方式

代码：17073

缩写词：COMCTN

英文名称：Communication

值域类型:任意字符串型

期望输入:各种通信种类,例如电话或传真、电子邮件、广播系统等.

(93)状态

代码：81

缩写词：CO NDTN

英文名称：Condition

值域类型:枚举型

说明:表示房屋及其他建筑物的除正常以外的各种状态。缺省状态应是已完成、未损坏或

正常使用，

取值:见表A.3.1-88..

表A.3.1-88状态属性取值表

属性值	名称	含义
	建造中	—
2	废克的	—
3	改造中	—
4	无侧翼的	旋转叶片均已丢失的风车或风力发动机
•5	计划建造的	—
999	其他	其他状态

(94)雷达可视

代码：82

缩写词CONRAD

英文名称：ConsjH(MU)Iis, radar

值域类型:枚举型

取值:见表A. 3.1-89«

表A.3.1-S9雷达可视属性取值表

属性值	_____名称	______________含义______________
L	雷达显见	—
2	雷达不显见	—
3	雷达显见(有雷达反射器)	—
999	_____其他	其他雷达可视物标________________________

(95)视觉可见

代码：83 缩写词：CONVIS

162

附录A物标与属性

英文名称:Gonspitnunis ,visually

值域类型:枚举型

取值;见表A. 3J.90*

表A. 3.1-90视觉可见属性取值表

属性值	名称	含	义
1	视觉显见	—
2	视觉不显见	—

（96）编辑比例尺

代码：80

缩写词：CSC ALE

英文名称：Compilation SCalC

值域类型:整型

说明:编绘内河电子航道图所设定的基本比例尺,通常与原始数据的比例尺相等。其取值为比例的模数,如1:75000比例应编码为75000,该属性仅与元物标数据编辑比例尺（M_ CsCL）一起使用,它用于定义等编辑比例尺的多边形C CACALE不应与属性SCAMlN和 SCAMAX相混淆，最小值：1。

（97）水流速度

代码：84

缩写词：CURVEL

英文名称：ClirrCnt Vck）City

值域类型:浮点型

格式:XX. X

说明:单位为m/s,精度为0.1 m/s_:,

（98）终止日期

代码：85

缩写词:DATEND

英文名称:DatC end

值域类型:ASCIl码串型

说明:本属性用于指出在规定的未来日期物标将被移去或撤除,表明物标（如浮筒）存在的最后日期.终止日期应使用四位数年份（YYYY）、两位数月份（MM）（例如四月份= 04）、两位数日期（DD）进行编码。

格式:YYYYMMDD ”

（99）开始日期

代码：86

缩写词：DAISTA

英文名称:DatC start

163

内河电子航道图技术规范（JTS 195-3—2019）

值域类型:ASCH码串型

说明:本属性用于指出在规定的未来日期一个物标将被设置或配备,表明物标（例如浮标）将出现的最早日期，开始日期应使用四位数年份（YYYY）、两位数月份（MM）（例如四月份=04）、两位数日期（DD）进行编码，

格式:YYYYMMDD （强制）：，

（Ioo）影响方向

代码：17056

缩写词:DlRlMP

英文名称:Direction OfimPaet

值域类型:列表型

取值:见表A. 3.1-91_i,

表A. 3.1-91影响方向属性取值表

属性值	名称	含义
I	_____逆流	—
1	顺流	—
3	左岸流	水流向岸边传播至破碎带破碎后产生的一支向左方向平行于岸边运动的水流
4	右岸流	水流向岸边传播至破碎带破碎后产生的一支向右方向平行于岸边运动的水流
999	其他	其他影响方向

（IOl）影响距离,下游

代码:17060

缩写词:DlSlPD

英文名称：DiStanCC of Irnpatrt^（Iownsrtrcam

值域类型:浮点型

说明:警示标志向下游方向产生影响的距离”该距离通常通过附加警示牌在左右或者只在一边显示<：.

（102）影响距离,上游

代码:17059

缩写词:DISIPU

英文名称：DiStanCC of impatst,ι,i{>st∏Hi∏ι

值域类型:浮点型

说明:警示标志向上游方向产生影响的距离，该距离通常通过附加警示牌在左右或者只在一边显示"

（103）深度范围值I

代码：87

缩写词:DRVALl

164

附录A物标与属性

英文名称:DePth range Valuts 1

值域类型:浮点型

说明；区域内的最小深度值，属性DRVALI编码深度范围的最小(最浅)值，该区域干出时,其值是负数"

(104)深度范围值2

代码：88

缩写词：DRVAL2

英文名称；DCPth range value 2

值域类型:浮点型

说明：区域内的最大深度值，属性DRVAL2编码深度范围的最大(最深)值，该区域干出时,其值是负数"

(105)高度/海拔

代码：90

缩写词:ELEVAT

英文名称；Eltivation

值域类型:浮点型

说明:物标基于规定垂直基准面的高度.

(106)预计传输距离

代码：91

缩写词：ESTRNG

英文名称：EStimatCUrangC of transmission

值域类型:浮点型

说明:假定传输的条件是真空和5m高标准天线,预计有效传输距离.这将提示驾引人员是否可在某距离处从具有本属性的物标上收到传输信号.、单位为πι,_s

最小值：0,

(107)灯质状态

代码：92

缩写词:EXCLrr

英文名称:EXhibitiQn condition Ofli质t

值域类型:枚举型

取值:见表A. 3」-92“

表A. 3.1-92灯质状态属性取值表

属性值	____名称
	灯质固定灯	在整个241,显示不改变灯质的灯
2	昼灯	仅在白天显示的灯
3	雾灯	在雾天或能见度降低状况下显示的灯
4	夜灯	-仅在夜间显示的灯
W^	其他	-其他灯质状态

165

内河电子航道图技术规范(JTS 195-3—2019)

(108)水深说明

代码:93

缩写词:EXPSOU

英文名称：EXPOSitiOn of sounding

值域类型:枚举型

说明:本属性指出物标的水深值与所在水深区的深度范围间的关系取值:见表A- 3.1 -93：,

表A. 3.1-93水深说明属性取值表

属性值	____名称	含	义
]	在周围水深区的深度范围内	水深不比周围水深区的最小深度浅,也不比周围水深区的最大深度深
ɔ	浅于周围水深区的深度范围	水深比周国水深区的最小深度浅
3	深于周Il水深区的深度范围	水深比周围水深区的最大深度深
999	_____其他	其他水深说明__________________________

(109)标志标牌功能

代码：17063

缩写词:FNCTNM

英文名称;FlInσtinn of notice mark

值域类型:枚举型

取值:见表A-3. 1-94“

表A. 3.1-94 标志标牌功能属性取值表

属性值	名称	_______________含义_______________
1	禁止标志	—
2	监管标志	—
3	限制标志	—
4	推荐标志	—
5	信息标志	—
999	其他	其他标志标牌功能

(IIO)功能

代码：94

缩写词:FUNCTN

英文名称:FiInCtiOn

值域类型:列表型

取值:见表A.3.1-95_;>

表A. 3.1.95功能属性取值表

属性值	名称	_______________含义_______________
2	港航管理局	—
3	海关	—
4	____保健站	—

166

附录A物标与属性

续表 A. 3.1-95

属性值	____名称_____	含义_____________
5	__^__	—
6	邮局	—
7	旅馆	—
g	火车站	—
g	公安局	—
10	水上公安局	—
11	引航站	—
12	引航瞭望台
13	银行	—
'14	地区管理总部	—
15	转运棚/仓库	—
16	工厂	—
17	_____⅛⅛_____	—
18	办公楼	—
19	教育机构	—
2()	教堂	—
21	小教堂	—
22	寺庙	—
23	宝塔	—
24	神道殿堂	—
25	佛教的寺庙	—
26	清真寺	—
27	伊斯兰教教堂	—
28	瞭望	—
29	通信	—
30	电视台	—
31	无线电台	—
32	雷达	—
33	灯架	—
34	微波站	—
35	冷却	—
36	观察	—
37	报时球	—
38	时钟	—
39	控制	—
40	飞艇停泊	—
41	体育场	—
42	公共汽车站	—
I(X)	散热	—
Lol	蒸準	—

167

内河电子航道图技术规范(JTS 195-3—2019 )

续表 A-3-1-95

属性值	____名称
102	跳傘	—
103	棚房	—
1()4	吊楼	—
105	陡坎房屋	—
106	廊房	—
107	架空的房屋	—
108	建気物间的悬空建筑	—
109	露天舞台•.检阅台	—
IW	露天货栈	—
Ill	_____厕所	—
11.2	喷水池	—
IB	变电所	—
114	彩门、牌坊、牌楼	—
Γ15	宣传橱窗、广告牌	—
116	岗亭、岗楼、岗墩	—
117	钟楼、城楼•、鼓楼	—
118	土地庙	—
119	车站及附属设施站台	—
120	____汽车站	—
121	____水泵房	—
122	航道站	—
123	海事监管站	—
124	船闸管理所	—
999	其他	其他功能_____________________________

(Ill)流速值1

代码:26022

缩写词:FVVALl

英文名称:FlOWVCk)CityVahiCl

值域类型:浮点型

说明:在规定区域内的最小流速值，属性FvVALl编码流速范围的最小值" (112)流速值2

代码：26023

缩写词:FVVAL2

英文名称:FlOWVCk)CityVaIUC 2

值域类型:浮点型

说明:在规定区域内的最大流速值.属性FVVAL2编码流速范围的最大值。 (113)高度

代码：95

168

附录A物标与属性

缩写词:HElGHT

英文名称:HCight

值域类型:浮点型

说明:从特定的垂直基准面测量到物标最高点的垂直距离值,不能用于漂浮的物.

(114)水平精度

代码：97

缩写词：HORACC

英文名称:HoriZOntaI accuracy

值域类型:浮点型

说明:横向净空和距离的水平精度，

(115)水平净空

代码：98

缩写词:HORCLR

英文名称:HQriZontaIMCarancC

值域类型:浮点型

说明:物标的宽度,如能够安全通行的运河或隧道的宽度,它可能与物标总的物理宽度相同,也可能不相同,单位为m_:,

最小值：0<,

(116)水平长度

代码：99

缩写词：HORLEN

英文名称:HOriZOntaI ICngth

值域类型:浮点型

最小值：0<,

(117)水平宽度

代码：100

缩写词:HORWID

英文名称:HOriZOntaI width

值域类型:浮点型

最小值：0,

(118)信息

代码：102

缩写词：INFORM

英文名称：Information

值域类型:任意字符串型

说明:关于物标的英文信息，编码在INFORM属性中的信息为纯文本,如需要格式化文本则应使用属性TXTDSC<,

169

内河电子航道图技术规范(JTS 195-3—2019)

(119)管辖区域

代码：103

缩写词JRSDTN

英文名称：Jurisdiction

值域类型:枚举型

取值:见表A. 3J-96,

表A.3.1-96管辖区域属性取值表

属性值	名称
]	国际	—
2	国家	—
3	国家下属地区	—
999	其他	其他管辂区域__________________________

(120)起重能力

代码：106

缩写词:LIFCAP

英文名称:Lifting capacity

值域类型:浮点型

说明:标称安全起重力,单位为J 最小值：0。

(121)灯质

代码：107

缩写词:LiTCHR

英文名称:LightCharaCtcriStiC

值域类型:枚举型

取值:见表A. 3.1-97_i,

表A. 3.1-97灯质属性取值表

属性值	名称	________________含义________________
]	定光	在任何设定方向连续表示定长的强度和颜色的信号灯的光
2	闪光	有节奏的灯光.在一个周期中明的持续时间比暗的持续时间短,并且所有灯光出现的持续时间相等
3	____长闪光	定期重复显示,持续时间不少于2的单闪光______________
4	____快闪光	交替的灯光显示不中断的很快的有规律的明和暗闪光_________
5	甚快闪光	闪光重复频率每分钟不少于80次，但不超过16()次的闪光________
6	超快闪光	闪光重复频率每分钟不少于160次的闪光_______________
7	等明暗光	明暗持续时间相等的闪光_____________________
8	明暗光	有节奏的灯光,在一个周期内明的持续时间比暗的持续时间长,并且所有暗的J^时间相等

170

附录A物标与属性

续表 A. 3.1-97

属性值	若称	________________含义________________
9	联快闪光	快闪光序列被规则重复的定长持续时间间断的灯光__________
10	联甚快闪光	非常快的明暗交替灯光*定长的持续时间有规则地间断的灯光_____
11	联超快闪光	超快闪光（每分钟166次以上），定长的持续时间有规则地间断的灯光
12	莫尔斯光	有节奏的灯光.显示两个明显不同持续时间的亮光组成莫尔斯码代表一个字母或字母组
B	____定闪光	一个定光与较高光强的闪光组成的灯光_______________
14	闪长闪光	有节奏的灯光,在一个周期中明的持续时间比暗的持续时间短,并且所有灯光出现的持续时间相等,并且持续时间不少于2,的单闪光
15	明暗闪光	有节奏的闪灯光,在一个周期内明的持续时间比暗的持续时间长,并且所有暗的持续时间相等
lħ	定长闪光	在任何设定方向连续表示定长的强度和颜色的信号灯的闪光_____
'17	明暗互闪光	有节奏的互闪灯光,在一个周期内明的持续时间比暗的持续时间长,并且所有暗的持续时间相等
18	长互闪光	定期重复显示,持续时间不少于2s的单闪光______________
19	互闪光	有节奏的互灯光,在一个周期中明的持续时间比喑的持续时间短，并且所有灯光出现的持续时间相等
20	互联闪光	互相快闪光序列被规则重复的定长持续时间间断的灯光
25	快闪加长闪	交替的灯光显示不中断的很快的有规律的明和暗长闪光________
26	甚快闪加长闪	闪光重复频率每分钟不少于80次,但不超过160次的长闪光
27	超快闪加长闪	闪光重复频率每分钟不少于160次的长闪光______________
28	Ξ⅛	有节奏地交替显示不同颜色的灯光
29	定光和互闪光	在任何设定方向连续表示定长的强度和颜色的信号灯和有节奏的互灯光,在一个周期中明的持续时间比暗的持续时间短,并旦所有灯光出现的持续时间相等
100	联明暗光	有节奏的联合灯光,在一个周期内明的持续时间比暗的持续时间长,并且所有暗的持续时间相等
101	混合藤明暗光	有节奏的混合联合灯光,在一个周期内明的持续时间比暗的持续时间长，并且所有暗的持续时间相等
102	____联闪光	在一个周期中以两次或两次以上为一个组并有规则地重复的闪光
.103	混合联闪光	在一个周期中有几个次数不同的闪光组的联闪光___________
104	连续快闪光	颜色不变,每分钟发50 ~ 80次闪光的灯光我国规定快闪光为每分钟 60次
105	间断快闪光	有间断的快闪光连续快闪次数后作有规律的中断
1<½	连续甚快闪光	颜色不变,明暗次数每分钟80 ~ 16»次的灯光..我国规定甚快闪光为每分钟120次
107	间断甚快闪光	有间断的甚快闪光________________________

171

内河电子航道图技术规范（JTS 195-3—2019）

续表A-3」-97

属性值	名称	________________含义________________
108	连续超快闪光	颜色不变,每分钟发闪光16U次以上的灯光,一般为246 ~300次
109	间断趨快闪光	有间断的超快闪光
110	单闪光	灯光颜色不变,在一个周期中只是单次闪光,明的时间比暗的时间短的灯光______________________________
111	Wt	在一个周期中只暗一次并有规则地重复的顿光
999	其他	其他灯质

（122）灯能见度

代码：108

缩写词:LITVlS

英文名称:Light visibility

值域类型:列表型

取值:见表A. 3.1-98。

表A.3.1-98灯能见度属性取值表

属性值	名称	________________含义________________
1	高光强灯	有较大的功率并且在远岸即可看见,常用干航空灯
2	低光强灯	功率较低的灯
3	弱光强灯	可能发生部分被遮蔽而使灯光视强度减弱
4	光增强灯	光弧中的灯光被增强（例如比其他光弧有较长的射程｝
5	未增强灯	光弧中的灯光未增强（例如与其他光弧相比射程较短）
6	故意限制能见灯	光弧灯光强度被故意诚弱.例如减少它对建筑物区的作用
7	遮蔽灯	指被遮蔽范围的光弧,在该光弧范围内的海面上不能看到灯光
8	部分遮蔽灯	部分光弧被遮蔽
I(X)	不发光灯	夜间不发光的灯
999	其他	其他灯能见度

（123）助航标志体系

代码：109

缩写词:MARSYS

英文名称：NavigatiOnaI SyStGm of marks

值域类型:枚举型

取值:见表A. 3.1-99“

表A. 3.1-99助航标志体系属性取值表

属性值	名称	________________含义________________
1	国际航标协会（IAIA）A	助航标志遵循"MA IA
?	国际航标协会（IALA）B	助航标志遵循（ALa）B___________________________
9	无体系	助航标志不遵循任何指定的体系
10	其他体系	助航标志遵循除（I ALA ）以外的指定体系__________________
Ifi	中国内河航标系统	助航标志遵循中国内河航标体系__________________

172

附录A物标与属性

(124)平均流速

代码:26021

缩写词：MFLMEL

英文名称:Mcan flow velocity

值域类型:浮点型

说明:区域内的流速平均值，

(125)灯光组

代码：110

缩写词：MLTYLT

英文名称:Mnltif>li(tity of lights

值域类型:整型

说明:几个具有相同性质的灯光以同一地点组合存在, 最小值：2,

(126)建筑结构性质

代码：112

缩写词:NATCON

英文名称：NatIirC erf CnnStrUCtiOrI

值域类型:列表型

取值:见表A3 1-100,

表A.3.1-1D0建筑结构性质属性取值表

属性值	名称	含	义
1	砖石结构	—
2	浪凝土结构	—
3	散石结构	—
4	硬表面结构	—
5	表面未处理结构	—
fi	木质结构	—
7	金属结构	—
8	玻璃钢结构	—
9	油漆结构	—
100	竹质结构	—
101	土坯结构	—
102	秫秸结构	—
999	其他	其他建鉄:结构性质___________________________

(127)国籍

代码：111 缩写词:NATlON

173

内河电子航道图技术规范(JTS 195-3—2019)

英文名称:N ationality

值域类型:ASCil码申型

说明:表示特定物标的国籍,用一个2字符代码编码,代码应符合现行国家标准《世界各

国和地区名称代码》(GB/T 2659)的有关规定“

格式:C2,

(128)表面性质限定术语

代码:114

缩写词:NATQUA

英文名称：NatlIrC of surface qualifying terms

值域类型:列表型

取值:见表A. 3.1-101,

表A. 3.1-101表面性质限定术语属性取值表

属性值	名称	________________含义________________
1	精细	—
2	_____中等	—
3	粗極	—
4	_____破碎	—
5	黏性	—
6	柔软	—
7	刚性	—
g	熔岩	—
9	石灰质	—
'10	坚硬	—
999	其他	其他表面性质限定术语______________________

(129)表面性质

代码：113

缩写词:NATSUR

英文名称；NatilrC frf surface

值域类型:列表型

取值:见表A. 3 J-] 02”

表A. 3.1-102表面性质属性取值表

属性值	名称	_______________含义_______________
1	泥	—
2	黏土	—
3	泥沙	—
4	沙	—
5	石	—

174

附录A物标与属性

续表A-3」-102

属性值	名称	含义
6	砾石
7	卵石
欧	中石
9	岩石
11	熔岩
14	珊瑚
17	i⅞
'18	圆石
999	其他	其他表面性质

(130)物标名称

代码:I 16

缩写词：OBJNAM

英文名称：Object name

值域类型:任意字符串型

说明:物标专用的名称，

(131)方位

代码：117

缩写词：ORIENT

英文名称:Orientation

值域类型:浮点型

说明:从真北线顺时针量到物标主轴线的角距,单位为(。)..,

最小值：0

最大值：360"

(132)定期终止日期

代码：118

缩写词：PEREND

英文名称;PCriodiCdatC Cnd

值域类型:ASClI码申型

说明:季节性物标的有效期的结束日期,用四位数表示年份(YYYY),两位数表示月份 (MM)、两位数表示日期(DD),当没有特定的年份要求,即物标每年同样时间被撤掉,则字段的年份部分用“一"填充，

格式:YYYYMMDD。

(133)定期开始日期

代码：119

缩写词：PERSTA

175

内河电子航道图技术规范(JTS 195-3—2019)

英文名称：PcriQdie∙ date start

值域类型:ASCn码串型

说明：季节性物标的有效期开始日期，用四位数表示年份(YYYY)、两位数表示月份 (MM)"两位数表示日期(DD),当没有特定的年份要求，即物标每年同样时间启用,则字段的年份部分用短破折号“一”填充，

格式:YYYYMMDDa

(134)图示显示

代码:120

缩写词：PICREP

英文名称：PiCtQriaI representation

值域类型:任意字符串型

说明:表示物标是否有可用的图示显示或相关视频.用来编码外部图形文件的文件名或视频文件的文件名C

(135)引航区域

代码：⑵

缩写词：PILDST

英文名称：Pilot CliStriCt

值域类型:任意字符申型，

(136)产品

代码;123

缩写词：PRoDCT

英文名称:PrQdUCt

值域类型:列表型

取值:见表A. 3 J-103。

表A.3.1-103产品属性取值表

属性值	名称	_______________含义_______________
1	油	—
2	_____气	—
3	_____水	—
4	石	—
5	煤	—
G	矿石	—
7	化学品	—
8	饮用水	—
9	奶乳	—
10	铝土矿	—
11	_____焦炭	—

176

附录A物标与属性

续表A-3」-103

属性值	名称
12	i⅛	—
13	盐	—
14	砂	—
15	_____木材	—
16	木屑/‘木片	—
17	废金属	—
'18	液态天然气	—
19	液化石油气	—
20	葡萄酒	—
21	水泥	—
22	谷物	—
IOo	牲畜	—
101	蔬菜	—
102	鲜花	—
」03	_____黏土	—
'104	_____粮油	—
999	_____其他	其他产品___________________________

(137)出版物参考

代码：124

缩写词：PUBREF

英文名称：PlIMiCatiOn rcfcrcnc(∙

值域类型:任意字符串型

说明:航海出版物的参考,用于编码所参考的航行出版物中的特定内容,,

■)测深质量

代码：125

缩写词:QuASoU

英文名称：QilaIity of sounding measurement

值域类型:列表型

说明:表示水深值的可靠程度,

取值:见表A3 1-104“

表A.3.1-1D4测深质量属性取值表

属性值	名称	________________含义________________
1	已知深度	—
2	未知深度	—
3	可疑水深	深度末知,可能小于所示水深
4	不可靠水深	—

177

内河电子航道图技术规范(JTS 195-3—2019)

续表 A. 3. I “)4

属性值	名称	含义
5	未测到底水深
6	已知最浅深度	特征点以上最浅深度已知
7	未知最浅深度 (给出安全富裕量)	特征点以上最浅深度未知,但已具有安全富裕量
8	报告水深值(未经测量)	深度值来源于报告,但未经完全测量
9	报告水深值(未经核实)	深度值来源于报告,但未经核实
10	维护水深	航道水深由人工维护,通常是通过疏浚手段实现___________
11	不定期维护	—
999	其他	其他测深质量__________________________

(139)半径

代码：127

缩写词:RADlUS

英文名称：Rafliiis

值域类型:浮点型

说明:从中心延伸到圆形或球形物标的周边的矢量长度,单位为叫.

最小值：0,

(140)雷达波长

代码：126

缩写词:RADWAL

英文名称:RadarWaVe length

值域类型:ASCn码申型

说明：电磁波谱的雷达频带中电磁波的两个连续波峰(或其他相同的相位点)之间的距离，波长和频带编码以字符表示,有两个频带编码时,应使用逗号分开,单位为m,

格式：『VV—B,% VV-B,V. VV-B... V. VV为波长值编码,B为频带编码,每一分隔用连字号"—"连接,.

(141)限制

代码：⑶

缩写词:RESTON

英文名称:RcstriCtiQH

值域类型:列表型

取值:见表A3 1-105,

表A.3.1-105限制属性取值表

属性值	名称	_______________含义_______________
1	禁止抛锚	—
2	限制抛锚	在此区域内按照一些特定条件限制抛锚

178

附录A物标与属性

续表 A- 3-L105

属性值	名称
3	禁止捕捞	—
4	限制捕捞	在此区域内按照一些特定条件限制捕捞
5	____禁止拖网____
6	____限制拖网____	在此区域内按照一些特定条件限制拖网作业
7	禁止进入
8	限制进入	在此区域内按照一些特定条件限制就行
9	禁止疏浚
」0	限制疏浚	在此区域内按照一些特定条件限制疏浚作业
11	____禁止潜水____
12	限制潜水	在此区域内按照一些特定条件限制潜水作业
B	____无伴流_____	驾引人员应调整船速,减少船行彼和尾流,以防扰动系泊的船舶
14	避航区
15	禁止建造
怖	禁止卸载
17	限制卸载	在此区域内按照一些特定条件限制卸载
18	禁止工业或矿石勘探/开发
19	限制工业或矿石勘探 /开发	在此区域内按照一些特定条件限制工业或矿石勘探/开发
20	禁止钻井	—
21	限制钻井	在此区域内按照一些特定的条件限制钻井
22	禁止移动历史古迹	—
23	禁止货物转藪(驳运)	—
24	____禁止拖曳____	—
25	禁止停顿	—
顏	禁止停泊	—
27	限速	—
I(X)	____禁止追越____	—
101	禁止通行	—
102	限制停泊	在此区域内按照一些特定条件限制停泊
HH	禁止调头	—
104	限制停顿	在此区域内按照一些特定条件限制停顿
105	水道水位受限	—
106	水道宽度受限	—
107	禁止游泳	—
999	其他	限制

(142)磁差参考年份

代码:130

缩写词：RYRMGV

英文名称：RCfcrCncC year for magnetic variation

值域类型:ASCu码串型

说明:磁差值的参考年份,用四位数(YYYY)编码格式：YYYY,

179

内河电子航道图技术规范(JTS 195-3—2019)

(143)最小显示比例尺

代码:133

缩写词：SCAMlN

英文名称:SCaIC minimum

值域类型:整型

说明:物标使用的最小比例尺,应使用比例模数编码,如1：1250000,编码为1250000<,

最小值：1,

(144)比例值1

代码：134

缩写词：SCVALI

英文名称:SCaIC ValIIC OnC

值域类型:整型

说明:在源图资料中使用的测量比例范围的最大比例尺。应使用比例模数编码,如比例尺

I ：25000 编码为 25000_;,

最小值：1<,

(145)比例值2

代码：135

缩写词：SC V AL2

英文名称：Scale VaIlIC two

值域类型:整型

说明:在源图资料中使用的测量比例范围的最小比例尺，应使用比例模数编码,如比例尺 1:25000 编码为 25000«

最小值：1“

(146)最小水深间距

代码：146

缩写词：SDlSMN

英文名称:SolInding (Iistancmininnim

值域类型:整型

说明:一次测量的主要测深线的最小间隔,单位为m_;,

(147)最大水深间距

代码：145

缩写词：SDlSMX

英文名称：Sounding di stain :• maxi mum

值域类型:整型

说明:一次测量的主要测深线的最大间隔,单位为m_;,

(148)扇形界线1

代码：136

18()

附录A物标与属性

缩写词：SECTRl

英文名称：S(χttor limit ones

值域类型:浮点型

说明:扇形界限1规定扇形的第一界限，扇形界限1和扇形界限2的顺序是绕中心物标 (如灯光)顺时针方向确定的,单位为(。)_：,

最小值：0

最大值：360"

(149)扇形界线2

代码：137

缩写词：SECTR2

英文名称：Sector limit two

值域类型:浮点型

说明:扇形界限2规定扇形的第二界限，扇形界限1和扇形界限2的顺序是绕中心物标

(如灯光)顺时针方向确定的,单位为(。)，

最小值：0

最大值：36(K

(150)信号频率

代码：139

缩写词：SIGFRQ

英文名称：Signal frequency

值域类型:整型

说明:某一信号的频率,单位为Hz,分辨率为1Hz*

(151)信号生成

代码：140

缩写词：SIGGEN

英文名称：Signal generation

值域类型:枚举型

说明:表示生成信号的机理，

取值:见表A∙31-I06w

表A.3.1-106信号生成属性取值表

属性值名称	含义
1 自动的	信号生成是由自动调整的机械装置激起的,例如计时器或光感应器
2 波浪作用	信号是由水表面运动而生成的,例如浮标上的钟
3 手动	信号是由人工操作机械生成的,例如手拉汽管
4 风力作用	信号是空气运动生成的,如风驱动汽箇
999 其他	其他信号生成

181

内河电子航道图技术规范(JTS 195-3—2019)

(152)信号组

代码：141

缩写词：SIGGRP

英文名称:Signal group

值域类型:ASCIl码申型

说明:信号的数量,在整个连续周期里的信号或莫尔斯码的组合数.灯的信号组用括号分开单独的组来编码:,一组信号可以是单个数字、一个用“ +”分开的数字链、四个字母以内的一个序列或一个字母加一个数字，定光灯没有信号组，一个灯质没有给出特定的信号组时,就用一对空括号来表示，

格式：(C)(C)….

(153)信号周期

代码：142

缩写词：SIGPER

英文名称：Signal PCriQd

值域类型:浮点型

说明:整个明暗间隔循环所占用的时间,单位为s,

最小值：0<,

(154)信号时序

代码：143

缩写词：SIGSEQ

英文名称:Signal SCqllCnCc

值域类型:ASCll码申型

说明：明暗间隔所占用的时间序列,所有灯质除明暗光以外的时序均被明暗时间间隔所占据.单位为s.

格式:LL.L + (EE. E) ；(EE. E) + LL. L_:,

(155)数据来源日期

代码：147

缩写词：soRDAT

英文名称：Source date

值域类型:ASCII码串型

说明:数据来源的制作日期,例如测量日期，记录日期的编码用两位数表示日期(DD)、两位数表示月份(MM)、四位数表示年份(YYYY) “

格式:YYYYMMDD

(156)数据来源表示

代码：148

缩写词：SO RlND

英文名称:SollrcC indication

182

附录A物标与属性

值域类型:ASCiI码串型

说明:关于物标来源的信息，

格式:C2,C2,C5,C……_i, C2：国家编码,代码应符合现行国家标准《世界各国和地区名称代码》(GB/T 2659)的有关规定；C2 ：机构编码,表示测量机构;C5 ：来源编码,如标绘纸、纸图编码为“graph" ,如沉船报告编码为"report" ; C……:标识码,如纸航道图代码， (157)水深精度

代码：144

缩写词：SO UACC

英文名称：Sounding accuracy

值域类型:浮点型

期望输入:一元误差的最大值.误差设正和负，正负符号不应编码，

最小值：0,

(158)状况

代码：149

缩写词：STATuS

英文名称:Status

值域类型:列表型

取值:见表A. 3 J-107,

表A. 3.1-107 狭况属性取值表

属性值	名称	_______________含义_______________
1	^Λ的	—
2	偶然的	—
3	推荐的	—
4	不用的	—
5	周期的/间歇的	—
6	备用的	—
7	临时的	—
8	私有的	—
9	强制性的	—
11	____熄灭的	—
12	发光的	—
13	历史的	—
14	^⅜的	—
15	同步的	—
16	有人看守的	—
17	无人看守的	—
18	____疑存的	—
IOO	直立的	—

183

内河电子航道图技术规范(JTS 195-3—2019)

续表 A.3. 1-107

属性值	名称	_______________含义_______________
IOl	斜坡的	—
102	____未加固的	—
KB	加固的	—
KW	有栏杆的	—
105	垂直有栏杆的	—
106	斜坡无栏杆的	—
107	独立的	—
108	狭长的	—
109	____岸上的	—
110	船上的	—
Ill	岸线上的	—
112	岸线下的	—
113	一般沟渠的	—
114	沟渠有堤岸的	—
115	沟渠有沟壑的	—
999	_____其他	其他状况_____________________________

(159)测量机构

代码：150

缩写词：SURATH

英文名称：SurvCyaUthnrity

值域类型:任意字符串型.

(160)测量结束日期

代码:⑸

缩写词：SUREND

英文名称：SurvCydatC Cnd

值域类型:ASCII码串型

说明:测量结束日期,用四位数表示年份(YYYY),两位数表示月份(MM)、两位数表示日期(DD) C当不需要或不知道特定的月份和日期时,这些字段部分眯一”填充.

格式:YYYYMMDD"

(161)测量开始日期

代码：152

缩写词：SURSTA

英文名称：SurvCydatC start

值域类型:ASal码串型

说明:测量开始日期,用四位数表示年份(YYYY)、两位数表示月份(MM)、两位数表示日期(DD),当不需要或不知道特定的月份和日期时,这些字段部分用“一”填充，

184

附录A物标与属性

格式:YYYYMMDD” (162)测量类型代码：153 缩写词：SURTYP 英文名称:Siuvcy type 值域类型:列表型取值:见表A3 1-108“

表A.3.1-108测量类型属性取值表

属性值	_____名称	______________含义______________
1	勘查/草测	—
2	控制测量	—
4	检查测量	—
5	航行测量	—
$	遥测、遥感	—
999	其他	其他测量类型

(163)符号说明

代码：192

缩写词：SYMINS

英文名称；Syml>ol instructions

值域类型:任意字符串型

说明:备用物标在图式符号库中符号的详细说明,用自由文本格式表示,如："SYMrNS = SY (CHINFO11 )；LS(DASH ,2,CHMGD) "..可使用点状、简单和复杂的线状、面状以及文本符号的说明,符号说明未被认可并纳入标准时,将会产生一个默认符号.

(164)水深测量技术

代码：156

缩写词:TECSoU

英文名称:Tcrhniqiic of sounding measurement

值域类型:列表型

取值:见表A3 1-109*

表A.3.1-1D9水深测量技术属性取值表

属性值	名称	________________含义________________
1	回声测深仪测定	—
2	侧向扫描声呐测定	—
3	多波束扫测	—
4	潜水员探摸	—
5	测深锤〈水会绳)测深	—
6	扫海拖索	—

185

内河电子航道图技术规范（JTS 195-3—2019）

续表 A. 3. 1-IQ9

属性值	名称
7	激光测距测深	—
8	垂直回声测深系统扫测	—
9	电磁传感器探测	—
10	摄影测量法	—
11	卫星成像测定	—
12	水准测量方法	—
13	侧向扫描声纳扫测	—
14	计算机生成	—
IoO	杆测	—
101	水下测量机器人	—
999	其他	其他水深测量技术

（165）顶标形状

代码：171

缩写词:TOPSHP

英文名称;TOPmark ShaPc 值域类型:枚举型取值:见表A,3.1-I1O⅛

表A. 3.1-110顶标形状属性取值表

属性值	名称
1	尖向上锥形	—
2	尖向下锥形	—
3	球体形	—
4	双球体	—
5	_____圆柱形	—
6	牌形	通常是矩形体_________________________
7	X形	像大写字母X —样的形体或横截面__________________
g	竖直十字形	—
9	顶上立方体	以一顶点向上直立的立方体____________________
10	顶点相对双锥体	—
11	顶点相背双锥体	—
12	菱形（钻石形）	—
13	顶点朝上双锥体	—
'14	顶点朝下双锥体	—
15	顶向上扫帚形（扫帚或杆形）	—
16	顶向下扫帚形（扫帚或杆形）	—
17	樵	—

186

附录A物标与属性

续表 A.3. 1/H)

属性值	名称	含义
18	球体在菱形体上	—
'19	正方形	—
20	平放长方形	—
21	竖放长方形	—
22	直立梯形	—
23	倒立梯形	—
24	尖向上三角形	—
25	尖向下三角形	—
26	圆形	—
27	双十字(一个在另一个之上)	—
28	T型	—
29	园上方的尖朝上三角形	—
30	竖直十字在圆上	—
31	菱形在圆上	—
32	圆在三角形顶尖上	—
33	其他形状	—
100	立体X形(禁止驶入1	X形顶标,与则面标志搭配使用

(166)交通流

代码：172

缩写词:TRAHC

英文名称:TrafficfIOw

值域类型:枚举型

取值:见表A. 3. 1-11 1 ：

表A. 3.1-111交通流属性取值表

属性值	名称	含义
1	驶进	—
2	驶出	—
3	单向	—
4	双向	—

(167)转载货物

代码：17076

缩写词:TRsHGD

英文名称:TranSShiPPing goods

187

内河电子航道图技术规范(JTS 195-3—2019)

值域类型:列表型

取值:见表A.3. 1-H2_ζ,

表A. 3.1-112转载货物属性取值表

属性值	名称	含义
L	集装箱	—
2	散货	—
3	油	—
4	燃料	—
5	化学品	—
6	液体货	—
7	易爆品	—
g	鱼	—
q	汽车	—
io	杂货	—
999	其他	其他转载货物

(168)文本描述

代码：158

缩写词:TXTDSC

英文名称:TeXtiIal description

值域类型:ASCll码串型

说明:该字符串编码用英文记录正文的外部文本文件名,表示包含航路指南或航海出版物中摘录文本的正文文件是否有效，

(169)地区编码

代码：17077

缩写词：UNLOCD

英文名称:LOCatinn code

值域类型:ASCll码申型

说明:为用于贸易及货物运输的区域(例如港口、码头、机场等)分配的地区编码,，查询网址：https：//cn. wikipcdia. Qrg/wiki/UN/LOCODE、http ：//WWW. shipc∙o. t∙onι∕a{>ps∕UN-lo(∙a-tiυn-t^)rl(j, html、http：//www. UnCCc. org∕filcadmin∕DAM/c&Hct/loc。(妬∕cn. him、http：//www. IiHC(2. eæg/eefaet/codcsfcrtradc/CndcS_index. htnιl>

(170)磁差年变率

代码：173

缩写词：VALACM

英文名称：Value of annual ChangC in magnetic- variation

188

附录A物标与属性

值域类型:浮点型

说明:单位为(。)，

(171)等深线值

代码:174

缩写词:VALDCO

英文名称：Value of depth contour

值域类型:浮点型

说明:反映等深线的值，干出等值线用负值表示，

(172)流速线值

代码:28006

缩写词：VALFVL

英文名称：Valiic of flow v(ilocity

值域类型:浮点型

说明:反映流速线的值，

(173)磁差值

代码：176

缩写词:VALMAG

英文名称：Value of magnetic variation

值域类型:浮点型

说明:单位为(。)，正值表示磁差偏东,负值表示磁差偏西"

(174)最大作用距离

代码：177

缩写词:VALMXR

英文名称：Valiic Of maXimIIm range

值域类型:浮点型

说明:一个物标或信号能被看见或发现的极限距离,单位为m,此属性不适用于灯,灯应

使用标称作用距离属性，

(175)标称作用距离

代码：178

缩写词:VALNMR

英文名称：Value of nominal range

值域类型:浮点型

说明:一个物标或信号能被看见或发现的标称距离,单位为m,

最小值：0<,

(176)水深值

代码：179

缩写词:VALSOU

1X9

内河电子航道图技术规范(JTS 195-3—2019)

英文名称：Value OfSQlmding

值域类型:浮点型

说明:相对于航道图基准面的水深测量值"干出高度用负值表示，

(177)垂直精度

代码：180

缩写词：VERACC

英文名称：Vertical accuracy

值域类型:浮点型

期望输入:一维误差，误差设正和负,正负符号无须编码，

说明:对高度、垂直距离和净空高度的垂直精度的最佳估计,不适用于水深测量，

最小值：0,

(178)封闭竖向净空

代码：182

缩写词：VERCCL

英文名称:Vertical ClCaranCc, MoSCd

值域类型:浮点型

说明:处于封闭状态的物标的竖向净空(例如关闭的吊桥)，是从水平面量至架空物标的垂直间距.

最小值：0<,

(179)竖向净空

代码：181

缩写词：VERCLR

英文名称：Vertical CICaranCe

值域类型:浮点型

说明:从水平面量至架空物标的垂直间距.对于带高压电的电缆,为了避免高压放电,需要外加2 ~ 5m的富裕量，

最小值：0<,

(180)开放竖向净空

代码：183

缩写词：VERCoP

英文名称：V(irti(∙cd CiCaranCC, OPCn

值域类型:浮点型

说明:处于开放状态的物标的竖向净空(例如开启的吊桥)，是从水平面量至架空物标的垂直间距<,

最小值：0“

(181)安全竖向净空

代码：184

19()

附录A物标与属性

缩写词：VERCSA

英文名称：Vcrticai CICarance safe

值域类型:浮点型

说明:在跨越航道建筑物的通航孔两侧墩柱的内空范围内,从建筑物梁底最低点至设计最高通航水位间的垂直距离。编码带高压电的电缆的安全竖向净空属性时,应减去2 ~5m 以防电缆放电,同时应标明净空高度已减去安全量。

最小值O,

(182)垂直基准面

代码：185

缩写词:VERDAT

英文名称：Vertical Jatiini

值域类型:枚举型

取值:见表A.3.1 -113 ₅

表A.3.1-113垂直基准面属性取值表

属性值	名称	_______________含义_______________
1	平均大潮低潮面	—
2	平均大潮低低潮面	—
3	平均海面	—
4	最低低潮面	—
5	平均低潮面	—
6	最低大潮低潮面	—
7	近似平均大潮低潮面	—
g	大潮低潮面	—
W	近似最低天文潮面	—
11	接近最低低潮面	—
12	平均低低潮面	—
13	低水位	—
14	近似平均低潮面	—
15	近似平均低低潮面	—
IA	平均高潮面
.17	平均大潮高潮面	—
18	_____高潮面	—
19	近似平均海面	—
20	大潮高潮面	—
21	平均高高潮面	—
22	分点大潮低潮面	—
23	悬低天文潮面	—
24	当地基准面	—

191

内河电子航道图技术规范(JTS 195-3—2019)

续表 A.3.LU3

属性值	名称	________________含义________________
26	平均水平面	—
27	大潮低低潮面	—
28	大潮高高潮面	—
29	接近最高高潮面	—
3。	最高天文潮面	—
1()0	1956年黄海高程系	—
IQl	吴淞基准面	—
102	理论最低潮面	—
KB	1我5国家高程基准	—
999	其他	其他垂直基准面_________________________

注:此属性用于规定水深参考的基准面,.当垂直基潅面未知时.可用当地基准面值,并用INH)RM编码.

(183)垂直高度

代码：186

缩写词：VERLEN

英文名称：Vertical length

值域类型:浮点型

说明:一个物标的垂直高度，对漂浮物标,垂直高度是从水平面至物标最高点的垂直距离,，对固定物标,垂直高度是从水底或地面至物标最高点的垂直距离，对上、下物标,垂直高度是从一物标的最低点至另一物标最高点的垂直距离。

最小值：0"

(184)虚拟航标标识

代码;28007

缩写词：VIRANS

英文名称:Virtual Aids to navigation sign

值域类型:枚举型

取值:见表 A. 3. 1-114..,

表A. 3.1-114虚拟航标标识属性取值表

属性值

名称

_______________含义_______________

______否

标识标志为实体航标_______________________

是

标识标志为虚拟航标,指物理上不存在,由经授权的助航服务提供部门发

布能在导航系统中显示的数字信息__________________

(185)水位效应

代码：187

缩写词：WATLEV

英文名称：Water IcTCI曲ι∙t

值域类型:枚举型

192

附录A物标与属性

说明:用于编码周围的水对物标的影响，

取值:见表A.3.1-115 _s

表A.3.1-115水位效应属性取值表

属性值	____名称	含义
1	高潮时部分淹没	—
2	高出	在一般气象情况下高潮时不淹没__________________
3	水下/庵没	在一般气象情况和任何时间的水位都保持淹没____________
4	干出	—
5	适淹	在一般气象情况下,低潮时齐平或被波浪冲刷____________
6	洪水泛¾s淹没	—
7	漂浮	—
IGo	高于平均水位	—
'101.	低于平均水位	—
999	其他	其他水位效应

A.3.2国家语言属性

(186)用国家语言表示的信息

代码：300

缩写词:NlNFOM

英文名称：Iiiforniaticn in national laɪigɪiagt:

值域类型:任意字符串型

说明:用中文编码的关于物标的文本信息、

格式：C…3

(187)用国家语言表不的物标名称

代码：301

缩写词:NoBJNM

英文名称：Object name in natinnal Iangiuigt⁴

值域类型:任意字符串型

说明:用中文编码的物标名称-

格式:C…a

(188)用国家语言表示的引航区

代码：302

缩写词:NPLDST

英文名称：Polit district in national language

值域类型:任意字符串型

说明:用中文编码的某引航站负责的引航区域“

格式：(>••”

(189)用国家语言表示的文本

193

内河电子航道图技术规范(JTS 195-3—2019)

代码：304

缩写词:NTXTDS

英文名称:TCXtuaI description in national language

值域类型:任意字符串型

说明:用中文编码的,包括航路指南或航行出版物中文本信息C

A. 3.3空间和元物标属性

(190)位置精度

代码：401

缩写词：POSACC

英文名称:PositioiKil accuracy

值域类型:浮点型

期望输入:二维误差的最大值。误差设正值和负值,正负号无需编码0 说明:位置精确度的最佳评估,单位为mɔ

最小值：0。

(191)位置数据质量

代码：402

缩写词:QUAPoS

英文名称:QlLalityOf position

值域类型:枚举型

取值:见表A. 3.3-1 _i,

表A.3.3-1位置数据质量属性取值表

属性值	名称	_______________含义_______________
1	已经测量的	—
ɔ	未经测量的	—
3	未详细测量的(草测｝	—
4	近似的(不精确的)	—
5	位置可疑	—
6	不可靠的	—
7	报告未测量的	—
g	报告未证实的	—
9	估计的	—
10	确切已知的	—
11	计算的	—
999	其他	其他位置性质__________________________

194

三角点

图像

附录B编码

B.1控制基准数据

表B.1.1测量控制点

编码说明

A）测量控制点的几何类型为点

导线点

对应物标属性编码

CTRpNT（控制点）

（O）CATeTR （控制点类）=r l （三角点八Io0（小三角点）,ɪθl（推方位点）.102 （图根点）「1（）4 （导线点）,105 （卫星定位等级点），106 （水准点），113（推算点八114（卫星定位连续运行站点），999（其他）］

（O）OBJNAM（英文名称）=「测量控制点英文名称1

（0） NoBJNM（中文名称）=「测量控制点中文名称1

（O）INFORM （英文信息）=「平面控制点英文信息1

（O）NlNFOM （中文信息）=「平面控制点中文信息1

195

内河电子航道图技术规范（JTS 195-3-2019）

B.2河道与水文数据

表B.2.1岸线

斜坡
图像			编码说明	对应物标属性编码
无			A）斜坡的几何类型为线； B）物标SI,（）T（）P（坡顶线）在以下情况中与SlOCRD（倾斜地面）相结合表示陡岸的峰线： a）小比例尺表示陡岸本身； b）需要表示其高度时；八为离岸线较远的陡岸进行编码时 C）陡岸与岸线吻合时,应使用物标CoALNE （岸线）的CATcoA （岸线类）=1（陡坡岸）编码	SIQTOP（坡顶线）（M）CATSn）（斜坡类）=r IOi （斜坡）］（O）N（）BJNM（中文名称）=「斜坡中文名称］（（））（）BJNAM （英文名称）=「斜坡英文名称1 （（））1Nn）RM （英文信息）=「斜坡英文信息］（U）NINFOM（中文信息）=「斜坡中文信息1
陡坎,陡崖
图像			编码说明	对应物标属性编码
陡崖			A）陡坎、陡崖的几何类型为线； B）物标SL（）T（）P（坡顶线）在以下情况中与SL（）CKD（倾斜地面）结合表示陡岸的峰线： a）小比例尺表示陡岸本身； I，）需要表示其高度时： "）为离岸线较远的陡岸进行编码时一 C）陡岸与岸线重合时,应使用物标CoALNK（岸线）的CATCOA （岸线类）=1（陡坡岸）编码	SlQToP（坡顶线）〈M）CATSl,（）（斜坡类）=「6（陡岸U （O） NATeoN （建筑结构性质）= 「1（砖石结构），2（混凝土结构），3 （散石结构）/（*（土坯结构N （D） NATSUR （表面性质）=Γ 1 （泥），2（黏土），3（泥沙），4（沙）5 （石），6（砾石八8（中石），9（岩石）1 （（J）NOBJNM（中文名称〉=Γ陡坎/陡崖中文名称］（UM）B_IlNAM （英文名称3=「陡坎/陡崖英文名称1 （（））INn）RM（英文信息）=「陡坎/陡崖英文信息1 （0） NlNH）M（中文信息）=「陡坎/陡崖中文信息1

碑X	4	i

196

附录B编码

续表B.2. 1

陡坡岸，平坦岸,沙滩岸,坚硬岸,粗礁岸,红树林，沼泽岸，加固堤防，未加固的堤防,冲滩区

________图像

____编码说明

___对应物标属性编码___

无

A）岸线的几何类型为线；

B） CATCOA （岸线类）只为岸线本身编码；其他区域物标如LN-DRCN（地面地带）、SL（）CRD（倾斜地面）等用以描绘岸线附近的地域；

C）沼泽地朝河的边沿与河岸线吻合时,用CoALNM岸线）编码, 其CATC（M （岸线类）=8（沼泽岸），而对可见的河岸线,空间物标应有属性Ql!AP0S（位置性质）=4 （近似的（不精确的））

（：（MLNM 岸线）

（O）CATc（M（岸线类）=「1（陡坡岸），2（平坦岸），3（沙滩岸），4 （坚硬岸）,5（粗砾岸）,7（红树林）， 8（沼泽岸），1（）0（加固堤防），13 （未加固的堤防）/02（冲滩区）］

（⑴OBJNAM（英文名称）=「岸线英文名称1

（U）NOB₁INM（中文名称）=「岸线中文名称］

（（））lNFoRM （英文信息）=「岸线英文信息1

（O）NlNn）M（中文信息）=「岸线中文信息］___________

表B.2.2滩

________图像

____编码说明

___对应物标属性编码___

岩滩

≡

A）洲滩的几何类型为线或面；当洲滩没有具体范围，但又必须标注洲滩名称时,几何类型为点；

B）当洲滩在陆域时，洲滩的名称用LNDKcN （地面地带）进行编码；

C）当洲滩在深度区时，洲滩的名称用SEA ARM命名水域）编码;

D）这些地形是沿岸线的，应建立物标COALNE（岸线）..需要对高度编码时，则应建立物标LN-

I）ELv （地面高程）

LNDRCN（地面地带）

（0） NATSuK （表面性质）=fɪ （泥），2（黏土），3（泥沙），4（沙），5 （石），6（砾石）,7（卵石），8（中石）， 9（岩石），11 （熔岩），14（珊瑚）/7 （贝壳）」8（圆石）,999（其他）］

（⑴NOB₁INM （中文名称）=「洲滩中文名称1

（0）（）BJNMM（英文名称）=「洲滞英文名称1

（0） INPORM （英文信息）=「洲離英文信息1

（O）NINn）M （中文信息）=「洲滩中文信息1

SEAARM命名水域）

（⑴CATSKA（命名水域类）=「2 （沙滩），8（泥滩），100（岩滩），101 （干出滩），.102 （沙砾滩）「103 （乱石遅），104（从草滩）,JQ5（贝类养殖滩）,106（红树滩）,W（其他）］

（O）N（）BJNM （中文名称）=「洲滩中文名称］

（（））（）BJNAM（英文名称）=［■洲滩英文名称1

197

内河电子航道图技术规范（JTS 195-3—2019）

续表B- 2. 2

_______图像

____编码说明

对应物标属性编码

（U）INFoHM （英文信息）=「洲滩英文信息1

（O） NlNH）M （中文信息） =「洲滩中文信息1

表B.2.3 水深

____示意图			____编码说明			对应物标属性编码
			a）航道水深的几何类型为点； B）水深与周围的深度信息必须参照同样的深度基准；（:）水深值以空间记录结构的三维坐标编码； D ）干出高度（干出水深）用负值表示；用水深点应进行分组,共用一个空间物标； r）测深质量不同于元物标M_ QLH∣.（数据质量）时,QU ASOII （测深质量）属性应贼值			SauNDe （水深）（C）SORDAT（数据来源日期）= Γ YYY YMMDDl （（：）SUKlNl）（数据来源表示）= 「ι^lι^f,r∙r∙,<'t'ι'ι'<^t,<∙∙∙∙^∣ （t）） EXPX川（水深说明）=Γ 1 （在周IH水深区的深度范围内），2 （浅于周围水深区的深度范围），3 （深于周围水深区的深度范围）］（⑴QUASt）U （测深质量）=F l （已知深度）,2（未知深度）,3（可疑深度）,4（不可靠水深八6（已知最浅深度）,7（未知最浅深度（给出安全富裕量））,8（报告水深值（未经测量）），9（报告水深值（未经核实））,10（维护水深）,11（不定期维护）,999（其他）］（见本表末）（U）THCSou（水深测量技术）= （仅与可信度较差的水深一起使用）「1（回声测探仪测定）,2（恻向扫描声呐测定），3（多波束扫测）,4 （潜水员探摸）,5（测深锤（水⅜g绳）测深）,7（激光测距测深），8（垂直回声测深系统扫测），9（电磁传感器探测）,10（摄影测量法），11 （卫星成像测定）/2（水淮测量方法）， 13（侧向扫描声呐扫测），14（计算机生成），1W（杆测）/0'1 （水下测量机器人），999 （其他）］

	水深	QuaPUS		QuAStJU	______备注
	在实际位置	—		1	通常 QuAPt)S=IO
	测深未到底-	—		5	—
	可靠性较差i	4		, 4 -	—
	ThH	—		1	负值

198

示意图

编码说明

附录B编码

续表B.2.3 对应物标属性编码^-

水深	QUAPoS	QI.∣AS()l.∣	______备注______
可疑一	—		存疑,STATUS编码为18_____
未经证实的报告	________8	9	报告年份编码在SOHDAT中

表B.2.4礁石
干出礁,暗礁,适淹礁
示意图				____编码说明	对应物标属性编码
干出礁				A）干出礁,暗礁,适淹礁的几何类型为点； B）由水深点及水底底质表示的	I） WTROC（暗礁/适淹礁）（M）VAls31（水深值）=Γ（χχ∙ 穴）单位：m］
				礁石（水下礁石但对水面航行无危险）可用单物标UwTH（）C（暗礁/适淹礁）编码..有淹有露的区域特征编码为DEPARE （深度范 ≡）..危险线包围的礁石群编码为在一个I）BSTRN（障碍区）内的单独1.1 WTRoC （1®礁/适淹礁）	（D）QuASuU（测深质量）=「1 （已知深度）,2（未知深度）,3（可疑深度）,4（不可靠水深），M已知最浅深度）,7 （未知最浅深度（给出安全富裕量））,8（报告水深值（未经测最）），9（报告水深值（未经核实））， 10（维护水深），1 ，1 （不定期维护）， 999（其他）1（见本表末）（O） NATSUR （表面性质）=「9 （岩石）/4（珊瑚），18（圆石），999 （其他）1
喑礁	⅜		I		（（）） NATQLz （表面性质限定术语）=「4（破碎）,8（熔岩）,9（石灰质 ›」（"坚硬），999（其他）］（U） RXPSoU （水深说明）=1 （在周围水深区的深度范围内），2 （浅于周围水深区的深度范围八3 （深于周围水深区的深度范围）］（M ） WATLKV =「3（水下/淹没）,4（干出）,5（适淹）］（⑴（）RJNaM （英文名称）=「礁石英文名称1 （⑴NoBJNM（中文名称）=「礁石中文名称1 （D）INFORM （英文信息）=「礁
适淹礁	■	・			石英文信息1 （O）NlNN）M（中文信息）=「礁石中文信息1 （C）SoRD*r（数据来源日期）= Γ⅛YYYMMI）D 1 （C）SuRlND（数据来源表示）= 「rr,re, cm”，/""］
	.	,

199

内河电子航道图技术规范（JTS 195-3—2019）

续表B∙Z4∙

礁石或珊瑚礁	QUASt)U	_____备注_____
深度未知有淹有露礁	2	—
深度已知有淹有露礁	除2以外任何值一	VALSOU为负值________
适淹礁	—	—
浓度未知水下礁石	2	—
浓度已知水下礁石	除2以外任何值-	—
未经证实的报告	9	报告年份编码在SOKDAT 中,，QlLA POS属性编码为8

礁石区

示意图	编码说明	对应物标属性编码
干出樵丛礁	A）礫石区的几何类型为面	I! WTHoc（暗礁/适淹礁）（M）VAlsuu（水深值> =「〈XX. X）单位：1"］（O） Qu招OU（测深质量）=r∣ （已知深度），2（未知深度八3（可疑深度）,4（不可靠水深），6（已知愚浅深度）,7（未知最浅深度（绐出安全富裕量）），8（报告水深值（未经测量）），9〈报吿水深值（未经核实））,99%其他）］（U）NATSuK （表面性质） = r2 （黏土），5 （石），6（砾石），9 （岩石），999 （其他『! （U）EXPSuu（水深说明］ = 1 （在周围水深区的深度范围内）/ （浅于周围水深区的深度范围），3 （深于周围水深区的深度范围）］（M 1 WAIIJ* =「3（水下/淹没【 4（干出）,5（适淹）,999（其他）1 C））ORJNAM （英文名称） =「礁石英文名称1 （⑴NuBJNM（中文名称）=「礁石中文名称1 （（））1NM）KM（英文信息） =「礁石英文信息］（U）NlNFuM （中文信息1 =「礁石中文信息1 （C）SoRl）AT（数据来源日期）= Γ Y YYYMMDDI （C）SaKlND（数据来源表示）= 「l^,<^t₇l*C∙_τ<'l't^,t'<',l'-∙-^∣
适淹礁丛礁
暗礁丛礁

20()

附录B编码

表B.2.5等深线

____示意图

______编码说明

对应物标属性编码

A）等深线的几何类型为缓^

B）VALDC（）（等深线值）表示等深线的值，干出等深缓是负值；

C）干出礁或珊瑚礁的边缘与零米等深线可能重合（见本表末）,,此边缘以VALDC（M等深线值）=0的DEPCNT（等深线）编码

也J-IL厂

^—一。-~^?"『 e ×- （e,ζg,h）DEPCNT,V ALIXO=O （a_sb,c）DEPCNT,VALDCO=5——_X „

"。、一

（b,d）DEPCNT,V ALDCO=Jfi---^ ^d

DEPCNT(等深线)

(M) VAu)Ca (等•深线值)=「(XX. C单位： "∣1

(C)S()RDAT(数据来源日期)=Γ YYYYMM-DD]

(C)S()KlND (数据来源表示， =「"d CeL…]

表B.2.6深度区

编码说明

A）深度区的几何类型为线、面：

B）江区、高低潮位区以及可通航的河流、湖泊和蕖道的部分水域应分成不同深度范围的深度区..在所有等深线之间应建立深度范围；

C）数据无水深信息的来源,但对数据用户有用时，可在属性SOKINI）（数据来源表示）及SoRDAT（数据来源日期）中编码；

D）每一区域的DR'，AI』（深度范围值1）和DRvAl2 （深度范围值2）应用与该区相对应的最浅及最深的水深值编码..这些水深值应从图上正常标绘的等深线值中选取；

E）整个区域中各DEPARE（深度范围）的DRVAI.1和DRVAl2编码应是连续的且无缝无重叠；因此对于每个DEpAHE〈深度范围），其 DKVA 1.1取与之相邻的地表面特征物标中最浅的面物标（DEPARE）或 DGRAKE（疏浚区"的最深的水深值（DRVAl2）；其DRVAl2取与之相邻的最深的面物标（DEPARK或DCRAKK ）中最浅的水深值（DRVAL1）；某些情况下,DRVALl和DRvAL2可以有相同的取值.与 I）EPAKE（深度范围）相邻的地表面特征物标中最浅的面物标是 Fn）Da（X 浮船坞1、IIULKES（建船）、LNDAHE（陆域）、PoNToNf 浮码头）或UNSARH未测区）时淇DHvALl （深度范围值1）取值为-H ；

对应物标属性编码

DKPAH "深度范围）

（C）Sl）RDAT（数据来源日期） =

「YYYYMMDD]

（C）S（）HlND（数据来源表示）=「w√∙_l∙, （∙（∙（'（'（^, .<^,∙∙∙^-∣

（M） DRVALK 深度范围值 1） =「（ XX. X）单位:M

（M）DRvaL2（深度范围值 2） =Γ（χχ∙x）单位:"1]

（0）（）阳NAM（英文名称）=「深度区英文名称]

（（））NUBJNM（中文名称）=「深度区中文名称1

（⑴INnmM （英文信息）=「深度区英文信息1

201

内河电子航道图技术规范（JTS 195-3—2019）

续表氏2. 6

编码说明

对应物标属性编码

□一个干出区域中给出干出高度值但无实际位置时,则该干出区域用I）KP-AKE（深度范围）编码,其l）KV AI!和I）RVAI2分别取值为-H 或标准等深线值（通常为零米线L干出高度值在INFuKM （英文信息）中编码；

（；）在岸线建筑物后面的水域,没有通路且实际深度不知时,也没有编码为湖、船坞、河渠道和船闸』IJ编码为UNSAKI，；（未测区）；水深已知时工则编码为DEPARn深度范围）；

11）本表末中的1至IO表示的情况,分别对应以下⑴至j）：

a）区域被两条或两条以上等深线所限定：DKvAU取最接近并浅于 DK VAl2的等深线值DRAV偵取等深线的最深值；

b）最深水深由等深线显示,且最浅水深由水深点显示: DHYALl取最接近并浅于水深点的值或-GDR\TL2取等深线的值；

"最深水深由水深点显示且最浅水深由等深线显示：DKVaLl取等深线的值I）HVAI2取最接近并深于或等于水深点的值；

d）最浅水深由岸线确定：DlUALl等于-"..I）K∖7I2取最浅等深线值；

C-个区域只被一条等深线界定，不包含水深点.而是一个顶点： ∣）KVM,1取最接近并浅于标示的等深缓的等深线值;I）BVAl2取标示的等深线值;

1）一个区域只被一条等深缓界定且无水深点，而它又是一个深凹区； DK VA 1.1取所标示的等深线值;DR \，712所取的标准等深线值是最接近并深于标示的等深线值；

G两条或两条以上等深线汇合,则在汇合处应建立I）EPARK线物标： DHvALl取汇合等深线最浅的值:DK\ AL2取汇合等深线最深的值：

h）两条或两条以上等深线与岸线汇合,则在汇合处应建立DKPAKK （深度范围）线：DHVALl等于Gl）R、a2取汇合等深线最深的值；

D区域的一边被一不完整等深线所界定（如测量未完成区域），而另一边则是正常的等深线：DKVALl取最浅的等深线值:DKVA 1.2取最深的等深线值；

D区域被一正常等深线所界定.但含有一条不完整的等深线： DKVAI.1取最浅的正常等深线的值用HvAl2取最深的正常等深线值以

Α）区域在水下而临近不可航水道（RlvERS（河流）、CANAL6（渠道）、 E）CAKkX船坞区H ： DRVAu取值为零；

1）区域永远在水下而临近不可航水道应建立线物标l）EPARE（此水域的边界可作屏蔽线编码31）RvALl等于-忆1》、:"2等于0；

"C区域永远在水下而临近不可航水道（KlVKHS（河流）、CANALS（案道｝、DO（KHM 船坞区））：DRVA 1.1 等于-〃..

I）深度基潅以上岸线基准面的高度可划整到临近较浅的干出等深线

（U）NlNw）M（中文信息｝ =「深度区中文信息1

202

编码说明

表B.2.7未测区

附录B编码

续表B. 2. 6

对应物标属性编码

4.DRVAL 1 =-H;DRVAL2=0

5.DRVAL1 =-H;DRVAL2=0

2.DRVAL l=-aDRVAL2=0

9∙DRVAL1=5;DRVAL2=8

10,DRVALl=5；DRVAL2=10

5.DRVAL1=5;DRVAL2=10

1 .DRV AL1=5;DRVAL2=10

5.DRVAL1 =0;DRVAL2=5

1.DRVΛL l=10;DRVAL2=20

2 .DRVAL1 =5;DRVAL2=10

7.DRVAL1=10;DRVAL2=20

1.DRVAL1=1O;DRVAL2=20

5.DRVAL 1=5jDRVAL2=1 O

1 .DRVAL1=2O;DRVAL2=30

6.DRVAL 1=30;DRVAL2=50

6.DRVAL 1=20;DRVAL2=30

3∙DRVAL1=20;DRVAL2=30 l,DRVAL1=0;DRVAL2=5 a∙(bc)DRVALl=-I∕;DRVAL2=0

示意图

____编码说明

对应物标属性编码

A）未测区的几何类型为面

UNSARE（未测区）

（⑴INn）RM（英文信息）=「未测区英文信息1

（O）NINF（）M（中文信息）=「未测区中文信息］

203

内河电子航道图技术规范（JTS 195-3-2019）

表B.2.8流速区

编码说明

对应物标属性编码

a）流速区的几何类型为面

FLuVKA（流速区）

（O）CATrVA（流速区类）=「1（主流区），2（緩流区）］

（D）INn）KM（英文信息）=「流速区英文信息］

（U）NlNw）M（中文信息）=「流速区中文信息1

C M ） l'AV ALl （最小流速值）=「（ XX. XX）单位:"1人］

（M ） FA V A 12（最大流速值）=「（ XX. XX）单位""/"］

（U） DRW：NT （方位）=「（XXX）单位：（。）,范围:0~360］

（ C） SORDAT （数据来源日期）=

「YYY YMMDDl

（C）SOKINI）（数据来涼表示）=「_l∙（∙,.<-（■, m∙M',. r ■ • • 1

表B.2.9水流方向

示意图

编码说明

对应物标属性编码

A）水流的几何类型为线

CuRENT（水流）

（（）） CuHv口式水流速度）=

「（XX.Χχ）单位："1厶］

（MN）RIHNT （方位｝ = Γ（mx）单位：（°）,范围:0~360］

（⑴（）BJNAM （英文名称）=「深

度区英文名称1

（O）NOBJNM（中文名称）=「深度区中文名称］

（InINFOKM （英文信息］=「水

流方向英文信息1

（0） NINn）M（中文信息）=「水流方向中文信息1

204

附录B编码

表B.2.10 流态

急流
________图像		____编码说明	对应物标属性编码___
解		A）急流的几何类型为线	RAPlDS（急流）（O）OBJNAM（英文名称）=「急流英文名称1 （O）NoBJNM（中文名称）=「急流中文名称1 （0）1Nn）RM（英文信息）=「急流英文信息1 （I））NlNFOM（中文信息） =「急流中文信息1

漩涡，回流，横流，跌水，泡水
不意图		____编码说明	对应物标属性编码
涡%		A）漩涡、回流、横流、跌水、泡水的几何类型为点、线、面	* AITU R （紊流）（M）CATWAT（紊流类）=「2（涡流），1（XM 回流），MX （横流），103 （跌水）,104（泡水）,999（其他）］（O）OB_ilNAM （英文名称）=「流态英文名称1 （O）NoB_IlNM（中文名称）=「流态中文名称］（0）1Nn）RM（英文信息）=「流态英文信息］（⑴NlNFoM（中文信息）=「流态中文信息1
	P^^3

回流 3

表B.2.11 水尺

______图像及示意图__编码说明	对应物标属性编码
A）水尺的几何类型为点	WATMK A（水文测量设施）（M）CATMEA （水文测量设施类）=
	「1（水尺）1 （0 ） CATCAC （水尺/水位站类型）=「附录A中允许的属性值1
	（O）CONDTN （状态）=「附录 A 中允许的属性值］（⑴OfyNAM （英文名称）=「水尺英文名称1 （⑴NOBJNM（中文名称）=「水尺中文名称］（O）INn）RM （英文信息）=「水尺英文信息1 （O）NINFOM（中文信息）=「水尺中文信息J___________

205

内河电子航道图技术规范(JTS 195-3—2019)

表B.2.12水文站

图像

____编码说明

对应物标属性编码

A)水文站的几何类型为点

WATMKA (水文测量设施)

(M) C ATM K A (水文测量设施类)= 「2(水文观测站)］

(O ) CATCAC (水尺/水位站类型)=「附录A中允许的属性值1

(O)CONOTN(状态)=「附录 A 中允许的属性值1

(0)()BJNAM(英文名称)=「水文站英文名称1

(O)NOBJNM(中文名称)=「水文站中文名称］

(O)INn)RM(英文信息)=「水文站英文信息1

(O)NINKOM(中文信息)=「水文站中文信息］

表B.2.13水位站

______图像及示意图__编码说明

对应物标属性编码

• X A)水位站的几何类型为点

WATMEA (水文测量设施)

(M ) CATMKA (水文测量设施类)=「3(水位站)］

(U ) CATCAC (水尺/水位站类型)=「附录A中允许的属性值1

(()) CoNDTN (状态)=「附录 A 中允许的属性值1

(0)()BJNAM(英文名称)=「水位站英文名称1

(O)NoBJNM(中文名称)=「水

位站中文名称］

(0)1Nn)RM (英文信息)=「水位站英文信息］

(O)NlNFOM (中文信息)=「水位站中文信息］

206

附录B编码

表B.2.14支流

图像

____编码说明

对应物标属性编码

≡

A）支流的几何类型为点•,面

SENKIM命名水域）

（（））CATSKA （命名水域类）= 「53（河、支流）］

（⑴UNLacD（地区编码）=「地区编码1

（⑴OBJN AM （英文名称） =「支流英文名称］

（⑴NaBJNM （中文名称）=「支流中文名称1

（⑴INR）HM （英文信息）=「支流英文信息1

（⑴NlNFOM（中文信息）=Γ⅛

流中文信息］___________

B.3航道与港航数据

表B.3.1水陆分界线

编码说明

对应物标属性编码

A）岸线的几何类型为线；

B）CATC0*（岸线类）只为岸线本身编码其他区域物标加LNlWCN （地面地带）、Sn）CRD （倾斜地面）等用以描绘岸线附近的地域；

C）沼泽地沿河的边线与河岸线重合时,用C（XLNh岸线）编码,其 CATCOA（岸线类）=8（沼泽岸）,而对可见的河岸线，空间物标应有属性QL.IAP0S（位置性质）=4（近似的（不精确的））

Ct）ALNE（岸线）

（O）CATCOA（岸线类）=「1（陡坡岸）， 2（平坦岸）,3（沙滩岸），4（坚硬岸）.5（粗砾岸），7（红树林），8（沼泽岸）.9（珊瑚礁），100（加固堤防），101 （未加固的堤防），102（冲滩区），999（其他）］

（U）OBJNAM （英文名称）=「水陆分界线英文名称1

（（）） NoBJNM（中文名称）=「水陆分界线中文名称］

（（））lNn）RM （英文信息）=「水陆分界线英文信息］

（⑴NlNFoM （中文信息）=「水陆分界线中文信息1_______________

表B.3.2导航线

编码说明

对应物标属性编码

A）导航线的几何类型为缓；

B）-条导航线通常由以下目标之一界定：两盏导航灯、灯塔、一盏方位灯；

C）导航线的范围取决于航行设备的可见性；

I））推荐航线是导航线中船只航行的部分；

E）URIENT（方位）是水边与导航灯或灯塔形成的夹角（见本表末）；

NAVLNK（导航线）

（M）CATN A∖ （导航缓类）=「1 （安全线）,2（叠标线），3（导航线指向一推荐航线），999（其他）1

（M）ORlENT（方位）=「（XXX）单位：（°）,范围 d>~360］

207

内河电子航道图技术规范（JTS 195-3—2019）

续表B. 3. 2

编码说明

对应物标属性编码

r）航路沿着导航线或一个方位线航行时＜aTNAV（导航线类）无值. 实测距离编码于INF（）KM（英文信息）中转向线编码为NAVLNM导航线），其CATNAv（导航线类）=2（叠标线）..岸标编码为BCNSpP（专用标志岸标），其CaSPM （专用标志类）=17（测距标志）..转向线及其信标应组合成聚集物标JACCR（集合J这两个组合物标及航路应聚合于另一个聚集物标C-AGCK （集合）内

(C ) StwDAT (数据来源日期)= 「YYYYMMDDl

< C)SUKIND(数据来源表示｝ =「w∙.c<', (.(.(.,.(■_(•—1

航标航标

——⅛---*..................................

一导航线（NAVLNE） ,

表B.3.3深水航道

深水航道部分

编码说明

对应物标属性编码

A）深水航道部分的几何类型为面；

B）一个完整的深水航道根据其形状的不同，可由一个或几个部分组成“航道方向由相对于深水航道方向那部分航道的中心级确定；

C）用DHVALl编码最浅水深;用OBJNAM对不属于组合物标的个别物标进行编码;用DHlENT（方位）编码交通流方向；

D）此航道由物标I）KPaKlM深度范围）覆盖..深水航道部分可与 TSSLpT（分道通航制分道}部分重叠

IMRTPT（深水航道部分）

（0） D ATKN 1）（终止日期）=「Y Y Y Y M M-Dl）]

（0） PATSTA （开始日期）=「YY Y Y M M-Dl）I

（M） DBVALi'（深度范围值 1） =「（XX. X）单位:lHl

（O）DKvA12（深度范围值 2} =「（xx.x）单位："1]

（⑴NOBJNM （英文名称）=「深水航道范围英文名称1

（UM）IyNAM（中文名称）=「深水航道范围中文名称]

（U）INn）KM （英文信息）=「深水航道范围英文信息1

（⑴NlNr（）M（中文信息）=「深水航道范围中文信息1

（M）ORlENT（方位）=「（XXX）单位：〈％,范围 Q~36O]

208

附录B编码

续表B.3.3

深水航道部分
___________编码说明	_____对应物标属性编码_____
	（U）H陷TRN（限制）=「1（禁止抛锚）, 2（限制抛锚）, 3（禁止捕捞），4（限制捕捞）,5（禁止拖网）*6（限制拖网），8（限制进入），9（禁止疏浚），10（限制疏浚），11 （禁止潜水），12（限制潜水）,13（无伴流）, 16（禁止卸载），17（限制卸载），18（禁止工业或矿石勘探/开发L 19 （限制工业或矿石勘探/开发），20（禁止钻井），21（限制钻井）,22（禁止移动历史古迹），23（禁止货物转载（驳运）），24（禁止拖拽），25（禁止停顿）,27（限速）,1（X）（禁止追越），101 （禁止通行），102（限制停泊），103（禁止调头），104 （限制停顿），105 （水道水位受 fg\|_a IOfi （水道水宽受限），167 （禁止游泳）,999（其他）］（M）TKAFIC （交通流）=f l （驶进）,2 （驶出）,3（单向›,4（双向）］
深水航道中心线
___________编码说明	_____对应物标属性编码_____
A" 深水航道中心线的几何类型为线; 田用DKVAU编码最浅水深;用OBJNAM对不属于组合物标的个别物标进行编码3用OKIKNT编码交通流方向	DwRTCL（深水航道中心线）（M） CATTRK（推荐航线类）=「1（基于固定标志系统）,2（不基于固定标志系统）］（O） DATHND （终止日期）=Γ VYYYMM-DDl （U MNTSTA （开始日期）=「Y m M M-DPl （（））OR VALI〈深度范围值'1） = Γ （XX. X）单位:句（U）Nt）BJNM（英文名称）=「深水航道中心线英文名称1 （（）M）BJNAM（中文名称）=「深水航道中心线中文名称］（（））1NM）RM（英文信息）=「深水航道中心线英文信息1 （U）NINF（）M（中文信息）=「深水航道中心线中文信息］（M） "KI/NT（方位）=「（XXX）单位：（。）,范围 ~360］（M）TK A H （!（交通流）=「1 （駛进） 2 （驶出）,3（单向）,4（双向N

209

内河电子航道图技术规范（JTS 195-3-2019）

表B.3.4推荐航路

推荐航线
___________编码说明					对应物标属性编码
4）推荐航线的几何类型为线； In推荐航线是是导航线中船只航行的部分； C ）（）KII<NT<方位）是水边与导航灯或灯塔形成的夹角； I））在双向推荐航线情况下,只用属性ORIKNT（方位）定义一个方向值.另一个可以推算出来（即（）MENT +180° ）；心推荐航线是确保船舶在浅水中能安全航行的所有通道;这种航线一般根据船舶吃水、水位、适用的助航设备等因素作出决定； P）用DHvALi（深度范围值1）编码最小水深;在INF（）HM（英文信息）字段中填写容许最大吃水； C）交通流为单向时,应通过数据反映出交通流的方向； II）导航线、安全航线和转向线可用NAVlN，：（导航线八HHCTK（X推荐航线）及点助航设备编码;同样适用于视觉及无线电助航设备;本表末图1说明了这些物标间的关系.表末中说明这些物标的用法； I）为距离系统编码时,物标N A VI.N I■：（导航线）,R EeTK（X推荐航级）及助航设备应组合使用一个聚集物标C-AGGR（集合）..此组合物标可以联合使用C-4SS（）（关联）及标有安全航线或叠标导航线的危险物（0BSTKN（障碍物）和WRKCKS（玩船）等）（见本表末图2 ）					HEe^rrRc （推荐航线）（M）CATrRK（推荐航线类）=一1 （基于固定标志系统），2（不基于固定标志系统）］（M）（）R∣rNT（方位）=「（XXX）单位:。，范围：（）~ 360］（M）THAFle（交通流）=「1（驶进）J （驶出八3（单向）,4（双向）］（C} N"）RM（英文信息）=「推荐航线英文信息］（C） X）RDAT （数据来源日期）= ΓYYYYMMDDl （C）S（）HlND（数据来源表示）=「5明 eʧʧʧʧ` √∙∙∙^,^∣

	____推荐航线	NAVLNK		RNCrRe		助航设施
	导航线上的推荐航线 —	CATNAS =3		CATrRK=I		至少2 -
	导航线上的安全航线 -	CATNAV = 1		—		至少2 -
	导航线上的转向线 -	CATNAV =2		—		至少2 -
	在某方位上的推荐航线一	CATNA\ 二 3		CATr^lRK = I
	在某方位上的安全航线 —	CΛTNA∖=1		—
	在一方位上的转向线 -	CATNAV =2		—		1
	不以任何为基础的推荐航线	—		CATrRK =2		—


	双助航设备 ®....®-------- m . RECTRC . Y NAVLNN 工		双助航设备 θ-——a------------------------ [2&3 1 ----NAVLNE Y---.....A
	单助航设•侪 ©-------------- m . REcIRC _ T NNvLNE ,		唯助航设备 ©------------------------------- [5&6 1 I :丿 NAVLNE L

	无助航设备 _f—t ______RRcTRC □-...........

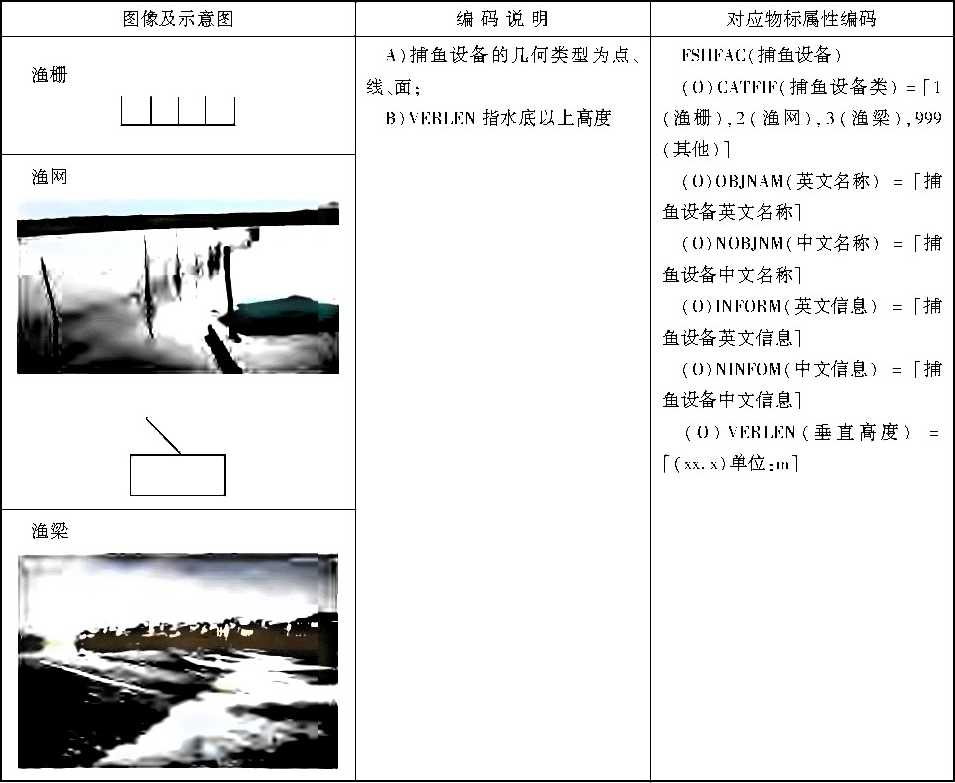

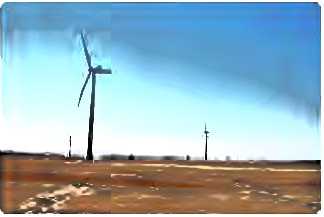

	图1

210

附录B编码

续表B.3.4

推荐航线
编码说明	对应物标属性编科
^navl,ne 、危匚、 RECTRC 人 )
J C_AG»
1 C-ASSO I

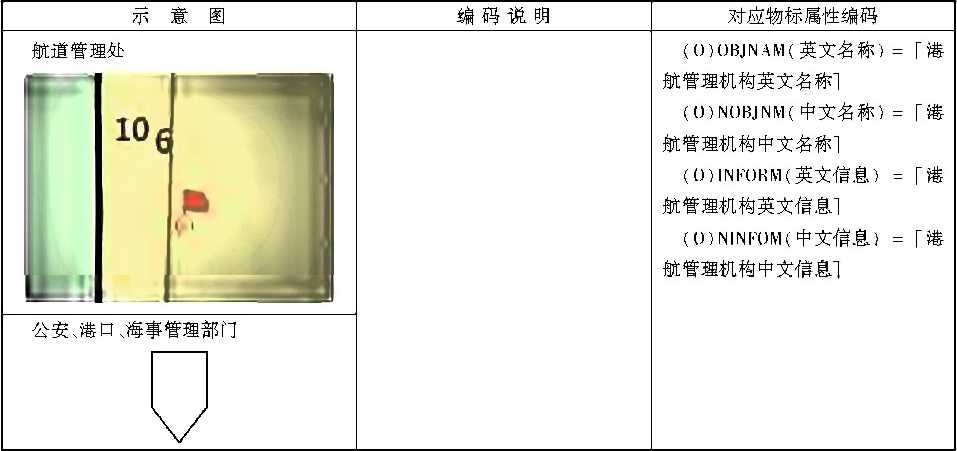

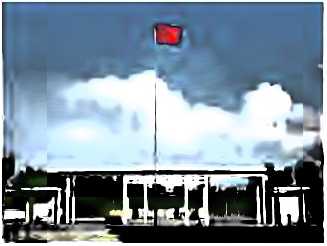

图2
推荐航道中心线
编码说明	对应物标属性编码
A ）推荐航道中心线的几何类型为线； B）交通流为单向时,应用数据反映出交通流的方向	K （； RTCL （推荐航道中心线）（M） CAiTKK（推荐航线类）=「2（不基于固定标志系统N （⑴UBJNAM （英文名称）=「推荐航道中心线英文名称］（U）NDB_IlNM（中文名己） =「推荐航道中心线中文名称］（（））IN FORM（英文信息）=「推荐航道中心线英文信息1 （U）NlNFOM（中文信息） =「推荐航道中心级中文信息］
推荐航道边线
___________编码说明	对应物标属性编妈
A）推荐航道边线的几何类型为点、线、面； B）物标推荐航道分道指明推荐交通流,如：两个通航分道之间、在某通航分道入口处在某深水航道外侧；完整的推荐航道分道根据其形状由一个或多个部分组成;推荐航道分道的方向由其常用方向分道中线的方向确定； C）区域未限定时,可编科为一个点物标	Hc^rn ʃT（推荐航道分道）〈M） t）RIENT（方位）=∣^{∙xxx）单位；（。）,范围 2~360］（O）INFaRM（英文信息）=「推荐航道分道英文信息1 （⑴NlNFoM （中文信息）=「推荐航道分道中文信息］

表B∙3.S分道通航线

分道通航分隔线

___________编码说明

_____对应物标属性编码_____

A ）分道通航分隔线的几何类型为绩；

B）分道通航分隔线用以分隔两个通航分道或是一条通航分道与一个沿岸通觥带

TSEl,NE（分道通航分隔线）

（0）CATTSS（分道通航制类）=-1（认可） 3未认可N

211

内河电子航道图技术规范（JTS 195-3—2019）

续表B. 3- 5

分道通航分隔线
___________编码说明	对应物标属性编码
	（⑴INF（）KM（英文信息） =「分道通航分隔线英文信息1 （O）NlN附）M（中文信息）=「分道通航分隔线中文信息1
分道通航制边界
___________编码说明	对应物标属性编码
A）分道通航制边界的几何类型为线	TSSBND（分道通航制边界）（O）CATTSS（分道通航制类） =「1（认可）,2（未认可）］（⑴INFuKM（英文信息）=「推荐航道分道英文信息］（U）NlNW）M （中文信息）=「推荐航道分道中文信息1
分道通航制分道
___________编码说明	_____对应物标属性编码_____
A）分道通航制分道的几何类型为面； B）根据分道的形状,整个通航分道可以由一个或多个部分组成； C）分道通航制分道应使用闭合面	TSSLPT（分道通航制分道）（U）CAlTSS（分道通航制类）=「"认可）,2（未认可）］（（J）RESTRN（限制）=「1（禁止抛锚）， 2（限制抛锚），3（禁止捕捞），4（限制捕捞八5（禁止拖网），6（限制拖网）,8（限制进入）,9（禁止疏浚），1。（限制疏浚），11 （禁止潜水），12（限制潜水）*13 （无伴流） , 16（禁止卸载）。7（限制卸载）」8（禁止H 业或矿石勘探/开发），19（限制工业或矿石勘探/开发）,20（禁止钻井）,21（限制钻井）,22（禁止移动历史古迹），23（禁止货物转载（驳运））„24（禁止拖拽）,25 （禁止停顿）,27（限速），999 （其他）］（U）STATuS（状况）=「附录A中允许的属性值］（U）INn）KM （英文信息）=「分道通航制分道英文信息1 （O）NINKOM （中文信息）=「分道通航制分道中文信息1 （M）OKlENT（方位） =「（ XXX）单位: （"），范围肌一，3能］

212

附录B编码

续表B. 3. 5

分道通航分隔线

___________编码说明

_____对应物标属性编码_____

A）分道通航分隔带的几何类型为面；

B）分道通航分隔带用以隔离两条通航分道,或是一条通航分道与一个沿岸通航带,或是为环行道中心部分的编码；

C）可获得具有更多详细通信信息的外部XML文件时,该文件的引用信息必须写在TXTDS（X正文描述）属性中；

D）条件适用时,应使用STATIIS（状况）属性；

E）可以用其他属性为信息编码时、就不能使用1NF（）R M（英文信息人 NlNFoM（中文信息）、TXTl）SC（正文描述）及NTXTDS （中文正文描述）；

F）TXTDSC及NTXTDS为文件附件名称编码，其指向的文件可包含格式^t文本

TSKZNM分道通航分隔带）

（M） GATfSS =「1（认可）,2（未认可）］

（U）STATuS（状况）=「附录A中允许的属性值1

（⑴INFuKM （英文信息）=「分道通航分隔带英文信息1

（⑴NlNFoM（中文信息）=「分道通航分隔带中文信息］

（⑴TXTDSC（正文描述）=「分道通航分隔带正文描述1

（0）NTXTI）S（中文正文描述）=「文件名1 （文件名应符合6. 3.5.4款的规定）

表B.3.6航道里程

示意图

____编码说明

对应物标属性编码

A）航道里程数的几何类型为默线

DlSMAR（航道里程标志）

（M）CATDlS（航道里程标志类）= 「1（无实物距离标志）］

（⑴UNM）CD（地区编码）=「地区编码］

（0） INKOKM = ΓTo Hlurl pohιl

XXkinl

（U）NlNN）M =「距离航道里程

起点千米数1

（U）ORlENT（方位）=Γ （ ⅛xx）单位：（°）,范围：0~36们

（t）） OBJNAM （英文名称）=

Γ l）⅛hιιιc∙e Line］

（⑴N>BJNM（中文名称）=「里

程线1_________________

表B.3.7船闸引航道

图像

____编码说明

对应物标属性编码____

^^gl

A）船闸引航道的几何类型为面

I,CBSRT（船闸引航道）

（⑴CATLCB（船闸引航道类）= 「1（船闸上引航道）,2（船闸下引航道）］

（U）DaTEND （终止日期）= Γ YYYYMMI） Pl

（t）） DATSTA （开始日期）= 「YYYYMMDD］

213

内河电子航道图技术规范（JTS 195-3-2019）

续表B.3.7

________图像

____编码说明

对应物标属性编码

{U）DRVAI,1 （深度范围值1〉=

Γ（XX, X）单位:"1］

（（））0BJNAM （英文名称）=「船闸引航道英文名称］

（I））N（）BJNM （中文名称* =「船

闸引航道中文名称1

（O）I N H）KM（英文信息）=「船闸引航道英文信息］

（（）） NlNFoM（中文信息）=「船

闸引航道中文信息］_______

表B.3.8轮渡航线

示意图

编码说明

对应物标属性编码

'_%■ ¾=^_u.

A）轮渡航线的几何类型为线、面3

B）需要显示物标的周期性时，应使用属性STATIlS = 5（定期/ 间歇八需要编码周期开始和/或结束的日期时,应使用属性PER-STA （定期开始日期）和PERENI）（定期终止日期）

1%RYRT（轮渡航线）

（M）CATrHY （轮渡类）=「1 （自由轮渡航线），2 （缆渡航线），3（泳渡航线），1（XM火车轮渡航线），101 （汽车轮渡航线）,102 （客渡航线）, 999（其他）］

（（）） STATUS （状况）=「1（永久的）,2（偶然的），4（不用的），5（周期的/间歇的）,6（备用的）,7 （临时的）,8（私有的）.9（强制性的）,999 （其他）1

（O）OtyNAM（英文名称）=r轮渡航线英文名称1

（0）N（）BJNM（中文名称）=「轮渡航线中文名称1

〈（））1Nn）RM〈英文信息）=「轮渡航线英文信息］

（O）NlNN）M （中文信息3 = r轮渡航线中文信息1

H））PEHEND（定期终止日期）= Γ YYY YMMDDl

（（）） PERSTA （定期开始日期）= 「YYY YMMPI）^∣

表B.3.9港口航道

编码说明

对应物标属性编码

A）港口航道的几何类型为面3

8）用I）RVALl （深度范S 1）编码最小水深；

1" IRWY (航道)

(0) D ATKN 0(终止日期)=「Y Y Y Y MM-

1)1)1____________________________________________________

214

附录B编码

续表B.3.9

___________编码说明

_____对应物标属性编码_____

C）可以建立聚集物标（；一AccM集合）或C-ASSO（关联）將航道与有关的助航设施、推荐航路、疏浚区以及其他规则建立联系;在标示主航道的信标或浮标偏离实际航道范围,可用INKOKM （英文信息）表示

（O）PATSTA （开始日期）=「Y Y Y Y M M-1）1）1

（O）DR VALl （深度范围值 IJ=「（ XX. X 】单位:"1］

（（））（）RlENT（方位） =「（XXX）单位：

（°）,范围：0~360］

（UM）IyNAM（英文名称）=「港口航道

英文名称1

（U）NUB₁INM（中文名称）=「港口航道中文名称1

（O）INrORM（英文信息）=「港口航道

英文信息1

（⑴NlNKυMC中文信息）=「港口航道

中文信息1___________________

表B.3.1D锚地

____示意图

____编码说明

对应物标属性编码

一 1

A）锚地的几何类型为点、面

ACllARE（锚泊区）

（⑴CATAcll（锚地类）=「1（无限制的锚地），2（深水锚地），3（油轮锚地八4（易爆物锚地），5（检疫锚地）,7（小型船锚地），8（小型船系泊区）,9（当日锚地24h ）,10（限定时间周期的锚地），100 （拖轮锚地），10Ie非拖轮锚地），102（非危险货锚地）般03（临时抛锚区）/04 （锚位）■', 105 （水上飞机锚地），999 （其他锚泊区）］

（O） UNlQCl）（地区编码）=「地区编码1

（（））（）闺NAM （英文名称）=「锚地英文名称1

（O）N（）B_iINM （中文名称）=「锚地中文名称］

（C）St）KDaT（数据来源日期）= ΓYYYYMMI）P1

（C）SoRlND（数据来源表示）= 「（*（^, _τ（'（', C（H^,（'（^, . （*■•■ ^∣

（⑴INn）HM （英文信息）=「锚地英文信息］

（⑴NINFuM（中文信息）=「锚地中文信息］

215

内河电子航道图技术规范（JTS 195-3—2019）

表B.3.11停泊区

图像及示意图	编码说明	对应物标属性编码
停泊区	A）停泊区的几何类型为面	BERARM停泊区）（（））C（）McTN（通信方式）=「各种通信种类1 （M）CATBHT（停泊区类）=「1 （停泊区）,2（腌时停泊区）］（O）CLSDNC （危险货物类）= 「附录a中允许的属性值］（⑴UNLoeD（地区编码）=「地区编码1 （O）OB_IlNAM（英文名称）=「停泊区英文名称1 （O）NOBJNM（中文名称）=「停泊区中文名称1 （O）INn）RM （英文信息）=「停泊区英文信息］（O） NlNFoM （中文信息）=「停泊区中文信息1

表B.3.12警戒区

图像

编码说明

对应物标属性编码

Il^^^^^^^^^^^^^^^^J^

A ）警戒区的几何类型为点、面；

B）必备属性至少为INKORM

（英文信息）、TXTDSC （正文描述）二者之一；

C）用于标识船舶航行需特别注意的区域,如深度基准变化处

PRCARE（警戒区）

（（）） RESTRN〈限制区）=「1（禁止抛锚）,2（限制抛锚），3（禁止捕捞）,4（限制捕捞）,5（禁止拖网3 ,6 （限制拖网）,8（限制进入），9（禁止疏浚）,10（限制疏浚）,11（禁止潜水›，12（限制潜水），13（无伴流）， 16（禁止卸载），17（限制卸载），18 （禁止工业或矿石勘探/开发），.19 （限制工业或矿石勘探/开发），20 （禁止钻井），21 （限制钻井），22（禁止移动历史古迹），23（禁止货物转载（驳运）），24（禁止拖拽），25（禁止停顿），27（限速），1（XM禁止追越）,101（禁止通行）,102 （限制停泊），103 （禁止调头写 104（限制停顿）/05 （水道水位受限），106 （水道水宽受限），.107 （禁止游泳）,999 （其他）1

（0） D ATSTA （开始日期）= 「YYY YMMDPl

216

附录B编码

续表B.3.t2

E 像

编码说明

对应物标属性编码

(D)DATKND (终止日期)=

「YYYYMMDD]

(D)UNLuCl)(地区编码)=「地区编码1

(O)INM)KM (英文信息)=「警

戒区英文信息1

(0) NINFuM (中文信息)=「警

戒区中文信息1

(C)SDRl)AT(数据来源日期)=

「YYYYMMl)D]

「(∙<^, ,(^,(¼(^,(^,(^,(^,ι^, ,<'∙^,∙^∣

U))TXT网;(正文描述) =「警

戒区正文描述1

表B.3.13警告区

___________编码说明

对应物标属性编码

A)警告区的几何类型为点、面；

B)该物标类应该标识出危险区、风险区、管辖区、通告区它们均不直接与某一物标相关

CTN * RE (警告区)

(U)DATsTA (开始日期)=Γ YVYVM-

MDl)I

(U) PATEN 11(终止日期｝ = Γ YYYYM-MDDl

(0 ) PKKEND [定期终止日期1 = Γ Yyyymmddi

(0 ) PERSTa (定期开始日期)=

「YYYYMMDD]

(t)) UNlQcD(地区编码) =「她区编码1

(O)INFOK M (英文信息)=「警告区英文信息1

(⑴NlNFuM(中文信息)=「警告区中文信息]

(C)SORlN1)(数据来源表示〉=「_l∙_l∙,_l∙_l∙, (^,('(^,(^,<'

(⑴TXTOSC (正文描述)=「警戒区正文描述]

217

内河电子航道图技术规范（JTS 195-3—2019）

表B.3.14渔业区

____示意图

____编码说明

对应物标属性编码

A）渔业区的几何类型为面；

B）国籍按ISO 3166标准.用一

个2字符代码编码

KSllZNE（渔业区）

〈M）NATlON〈国籍）=「向

（O）OBJNAM（英文名称）=「渔业区英文名称1

（（））NOBJNM（中文名称） =「渔业区中文名称1

（O）INn）RM （英文信息》=「漁业区英文信息1

（O）NlNFOM（中文信息）=「渔业区中文信息1

表B.3.15受限区域

禁航区
图像		____编码说明	对应物标属性编码
		A）禁航区的几何类型为面	RESARh受限区域）（C）RESTRN （限制区）=「7（禁止进入）］（O）OBJNAM（英文名称）=Γ禁航区英文名称1 （O）NOBJNM（中文名称）=「禁航区中文名称1 〈（））1Nn）RM〈英文信息）=「禁航区英文信息］（O）NlNFoM（中文信息）=「禁航区中文信息1
	≡⅛
	&≡a.∙
禁锚区
_____________编码说明			对应物标属性编码
A）禁锚区的几何类型为面			ErSARE（受限区域）（C）KESTRN（限制区）=「1（禁止抛锚）1 （O）OBJNAM（英文名称）=「禁锚区英文名称1 （O）NOBJNM（中文名称）=「禁锚区中文名称1 （O）INn）RM （英文信息）=「禁锚区英文信息1 （O）NINn）M（中文信息）=一禁锚区中文信息1

218

附录B编码

续表B.3.15

控制河段,横股区

编码说明

对应物标属性编码

A）受限区域的几何类型为面,

B）用C*TRIJA（受限区域类）编码订立规则的原因；

C）数据用户应注意影响航行安全的环境区域,用物标类CTNA RR（善吿区）（表B.4.11）编码;该物标类可能要求识别与特定物标不直接相关的危险物、风险、规则或通告；

D）为了防止伴流，港区内经常限制速度编码为RESAHE（受限区域），其CATHEA（受限区域类）=24（无伴流区域八RKSTKN（限制区） = 13（无伴流）.通常表明限速的物标编码为BCNSPP（专用标志岸标）或H（）YSPP（专用标志浮标八其属性CATSPM （专用标志类）=25（限速标志）..限速由INFORM（英速信息）表示，同时也标明其单位

KESAHE（受限区域）

（C）CATREA（受限区域类｝ =「103（控制河段），104（横驶区）］

（C ） K∣W^,∣'KN （限制区）=「2（限制抛锚）,3（禁止捕捞）,4（限制捕捞）*5（禁止拖网），6（限制拖网），8（限制进入），9（禁止疏浚八10（限制疏浚八11 （禁止潜水）,. 12（限制潜水），」3（无伴流）.14（避航区），15（禁止建造），16（禁止卸载），17 （限制卸载八18（禁止工业或矿石勘探/ 开发），19（限制工业或矿石勘探/开发）， 26（禁止钻井）.21（限制钻井），22（禁止移动历史古迹），23（禁止货物转载（驳运）），24（禁止拖拽> ,25（禁止停顿），26 （禁止停泊），27（限速）,100（禁止追越）, MyI （禁止通行），162（限制停泊）/03（禁止调头），104（限制停顿）,105 （水道水位受限）」〈似水道水宽受限），107（禁止游泳），999（其他）］

（O） PATSTA （幵始日期｝ = Γ YYYYM-Ml）l）^∣

（O）DATKND〈终止日期〉=「YYYYM. MDDl

（U）"BJNAM（英文名称）=「受限区域英文名称］

（t））NUBJNM（中文名称）=「受限区域中文名称1

（（））1NW）KM （英文信息）=「受限区域英文信息］

（⑴NlNFOM（中文信息各=「受限区域中文信息］

（C） SaHDAT （数据来源日期）= 「YYYYMMDDl

（C）SoKlND（数据来源表示）=Γ<∙<∙,_l∙_l∙, e<∙eee j，…］

219

内河电子航道图技术规范（JTS 195-3—2019）

表B.3.16沉船

示意图

____编码说明

对应物标属性编码

2 !©

；718 I

A）況船的几何类型为点、面；

B）EXPS（）11（水深说明）VAIS-DU（水深值）已知时，则取如下属性值：

1：DRvALl （深度范围1,下同） < VAlSUu （水深值 > V DK V A12 （深度范围2）；

2： PKVALi ⅛ Valsoij ；

3 ：v Al,SOU > DK V Al,2..

C ）以真实形状显示的沉船（大比例尺图中经常在沉船里面给出沉船水深及高度以标出船壳或上层建筑最高点）要素由下列物标编码：

a）面物标WHKCKS（沉船）及其所有属性用于沉船最高点；

b）点物标 i,n∣）∣∙i.v（⅛bW8）用于常干出沉船特征要素的编码：各特征要素的种类（極.、烟囱等）可编码于INn）RM（英文信息）及 NlNH）M（中文信息）中;

（，）点物标SUuNnG（水深）用于淹没或有淹有露的玩船特征要素的编码,各特征要素（烟囱、桅等）类型可编码于INn）HM （中文信息）及NlNM）M（英文信息）.

D ｝界定沉船的危险线区域以面物标WRKCKS （沉船）或OBSTKN （鷹碍物）编码（见本表末图底其属性值来自该区域中的最浅物标,. 该区域物标是地表面特征物标的部分除了用面物标以外.对此区域内的一个或几个最浅深度的编码,每一个都用点物标描述

WKECKS（玩船）

（M）WATLHV （水位效应）= 「1（高潮时部分淹没），2（高出），3 （水下/淹没）,4（干出），5（适淹八 999（其他）］

（O）QuAS（）1!（水深测量特性）= M已知深度），2（未知深度八3（可疑水深），4（不可靠水深”

（（；） VAlsUu （水深值｝ =「（XX.

X ）单位:Illl

（（））KXPSau （水深说明）=pi （在周围水深区的深度范围内），2 （浅于周围水深区的深度范围），3 （深于周围水深区的深度范围）］

（C）CAT*RK〈沉船类）=「1（非危险沉船），2（危险沉船），3（散布的沉船残骸（险恶地）），4（露桅沉船）,5（部分船体或上层建筑裸露的沉船），100（深度不明沉船）,101 （概位沉船）］（见本表末）

（⑴UNLaCD（地区编码）=r½ 区编码1

（（））（）BJNANM英文名称）=「况船英文名称］

（U）Nt）BJNM（中文名称）=「况船中文名称1

（U）INFuRM（英文信息i =「况船英文信息1

（（）） NlNFaM（中文信息）=「沉船中文信息1

（C）SaRDAT（数据来源日期）

=Γ YYYYMMDI）!

（C）S（）用ND（数据来源表示）= Γ i'i∙,（^,（'-ι^,<^ι<'<'i∙∙-''∙∙∙l

	CaT*H κ	Muw	QIl*5t)U	Tl式阳UU
船体或上层建宽任何部位可见	5	1、2 或 4	—	—
有淹有露	4或5	4	—	—
适淹 -	—	5	—	—
高潮仅见船部	4或5	2	—	—
低潮仅见船桅	4	4	—	—
水深已测	—	3	1或6	—

22()

附录B编码

续表B.3.16

____示意图			____编码说明			对应物标属性编码
	况船			CATWKK	WATIlA	QLHS()11	TKCX)U
	水深已测并拖索扫测 -			—	3	G	6
	水深被潜水员测量			—	3	1或6	4
	水深未知可能小于25"			2	3	2	—
	水深未知可能大于25"			1	3	2	—
	水深未知但具有安全航行的富裕双藻^			—	3	7	—
	沉船残骸			3	—	—	—
	已报道但未确认的			—	—	g	—
		—
		_Z— WRECkS(区域) VALSoU=3. 2 ％衣 '、_J_ WRRcksf/?,) / 'Z VALS0U 6.8 ；'² 义二WRRG心(点) \， VALSou=3.2

表B.3.17障碍物

水中隐树/粧墩「油气井盏,木笼,鱼礁,险恶区,浮冰防栅,锚泊索具,栏木,独立石,石梁,沉树
____示意图	____编码说明	对应物标属性编码
锚泊索具 ≡	A）障碍物的几何类型为点、线、面； B）乱石（点状）、、独立石（不依比例）、石堆（不依比例）几何类型为点，乱石（线状）、砾石（线状）、独立石（范围线）、石堆（范围线）、石场（范围线）几何类型为闭合线，石切（不依比例）几何类型为线； C）井口编码为OBSTRN （障碍物）,其： CAToBS（障碍物类）=2（油气井盖）； STATUS（状况）=4（不用的）； *ERI,EN（垂直高度）：井底以上垂直高度； D）EXpSaU（水深说明）在VAI.-SoU（水深值）为已知时使用如下属性值： 1： DRVALl （深度范围I）（ V ALSdll（水深值）WDR VAl2 （深度范围2）;	OBSTRN （障碍物）（M）CATOBS（障碍物类）=Γ 1 （水中隐树/粧墩）,2（油气井盖）,4 （木笼），5（渔礁），6（险恶区），8 （浮冰防柵），9（锚泊索具），10（栏木），l（）0（独立石）/01（石梁）/02 （沉树），999（其他N 〈（））EXPS（）U（水深说明）=「1 （在周围水深区的深度范围内八2 （浅于周围水深区的深度范围），3 （深于周围水深区的深度范围）］（⑴NATSuR（表面性质）=rl （泥），2（黏土）,3（泥沙），4（沙），5 （石），6（砾石），7（卵石），9（岩石）J99（其他）］（⑴CoNDTN（状态）=「附录A 中允许的属性值］（⑴0闺NaM（英文名称）=「障碍物英文名称1
浮冰防栅、栏木

221

内河电子航道图技术规范（JTS 195-3—2019）

续表B.3,17

水中隐树/桩墩,油气井盖,木笼,鱼礁，险恶区，浮冰防柵.锚泊索具一栏木,独立石，石梁，沉树

示意图

____编码说明

对应物标属性编码

2 ： DRVALl ⅛ V AI,S0l.∣ ；

3 ：\ ALSOlI >I）R∖ AI.2..

io II口ClIT （高度1只限于 WATLEV（水位效应）=1或2 ；

F）界定障器物的危险线区域以面物标* RECKS （沉船）或 OBSTRN（障碍物）编码（见本表末），其属性值来自该区域中的最浅物标..该区域物标是地表面特征物标的部分除了用面物标以外,对此区域内的一个或几个最浅深度的编码，每一个都用点物标描述

〈（））NoBJNM〈中文名称）=Γ ⅛ 碍物中文名称1

（U） QuASou （测深质量）=rl （已知深度），2（未知深度八3（可疑水深八4（不可靠水深），6（已知最浅深度），8（报告水深值（未经测量）），999（其他）］

（M）VALS（）11（水深值）=「（XX. X）单位:■

（（））* WIEv （水位效应）=fl （高潮时部分淹没）,2（高出）,3（水下/淹没），4（干出），5（适淹），7 （漂浮），999 （其他）］

（0）1Nn）RM（英文信息）=「障磚物英文信息1

（（）） NlNFoM（中文信息）=「障碍物中文信息1

隣博物	WATLKV	yi!Asoιι	TEcS(JU
水深未知	3或4	2	—
已知最小水深	3或4	1或6	—
经拖索扫测	3	6	6
经潜水测量	3	1或8	4

围油栏

图像

编码说明

4）油降的几何类型为线

对应物标属性编码

OILBAR （yft⅛）

（U）CAT3,B（油障类）=『2（围油栏）］

（O）CONDTN（状态）=「附录 A 中允许的属性值1

（0）0BJNAM（英文名称）=「围油栏英文名称1

（O） NOBJNM （中文名称）=Γ H 油栏中文名称］

（O）INn）KM （英文信息）=Γh 油栏英文信息］

（（）） NINn）M （中文信息）=「围油栏中文信息1

222

附录B编码

表B.3.18捕鱼设施

表B.3.19 桩

编码说明

对应物标属性编码

A）桃的几何类型为点

PII.PNT（tt）

（M）CATPLE （塔架类）=Γ ɪ < #）, 2 （柱），3（三脚架），999（其他）］

（C）CONDTN （状态）=「1（建造中），2 （废弃的），3（改造中），5（计划建造的）， 999（其他）］

（（）川口CUT（高度）=「（XX. X）单位""］

（O）OBJNAM（英文名称）=「桩英文名称〕

（（））N（）BJNM（中文名称）=「桩中文名称1

（O）INn）RM（英文信息）=「粧英文信息〕

（O）NlNK）M（中文信息）=「桩中文信息］

223

内河电子航道图技术规范（JTS 195-3—2019）

表B.3.2D救勛站

示意图

编码说明

对应物标属性编码

水上巡航救助基地（水上服务区）

W救助站的几何类型为点；

B）海难救助站与航行无直接关系,故而不是助航设备的设备物标部分.它们与一个助航标志处在相同位置时,二者可共用同一空间物标

KSCSTA （救助站）

〈（））CATKSe（救助站类）=「1 （有救生船的救助站）,2（有救生信号发射器的救助站），6（泊地停靠的救生船），7（救助无线电台），8 （急救设备U loo（水上巡航救助基地）」（〉1 （海事救助基地八102（有飞机的救助站）,999（其他）］

（O）Nt）BJNM（中文名称）=「救助站中文名称］

（0）（）BJNAM（英文名称I=「救助站英文名称］

（t））lNFOHM （英文信息）=Γ救助站英文信息1

（U）NlNn）M （中文信息）=「救助站中文信息1

表B.3.21水上服务区

示

意

图

编码说明

对应物标属性编码

A）水上服务区的几何类型为点；

B）（RMUrN（通信）属性可输入电话或传真、电子邮件、广播系统等

BuNSTA （服务区）

（⑴CoMcTN （通信方式）=「各种通信种类1

（M）BUN\%S（供给船可用性、 = 「1〈供给船可用），2（无供给船可用）1

（（）'）（；ATBuN （服务区类）=Γl （柴油供给站），2〈水供给站）,3（压载水供给站）,4（电），100（气），999 （其他）1

（⑴UNM）CD（地区编码）=「地区编码1

（UM））JNAM （英文名称手=Γ供给站英文名称］

（（））NUBJNM（中文名称）=「供给站中文名称］

（（）） INraHM （英文信息\ =「供给站英文信息1

（（））NlNH）M（中文信息）=「供给站中文信息1

224

附录B编码

表B.3.22 垃圾回收处理站

编码说明

对应物标属性编码

A）垃圾回收处理站的几何类型为点

K KFl）MP （垃圾回收处理站）

（M）CATRFI）（垃圾回收处理站类）=「1（货物残渣/残液），2（废油），3（灰水/黑水）.4（生恬垃圾）, 999（其他）1

（（））（）BJNaM （英文名称） =「垃圾回收处理站英文名称1

（⑴NoBJNM（中文名称）=「垃圾回收处理站中文名称］

（U）INKOKM （英文信息）=I■垃圾回收处理站英文信息1

（0） NINF0M（中文信息） =「垃圾回收处理站中文信息1_____

表B.3.23消防站

编码说明

对成物标属性编码

灯消防站的几何类型为点或面

FIRSTA （消防站）

（M）CATRHC （消防站类）=［1

（水上消防站）,2（岸上消防站）］

（D）OBJNAM （英文名称｝ =「水上消防站英文名称］

（t））N（）KlNM （中文名称）=「水

上消防站中文名称1

（⑴INFaKM （英文信息）=「水上消防站英文信息］

（U）NlNFOM （中文信息） =「水

上消防站中文信息1________

表B.3.24港航管理机构

示意图

编码说明

对应物标属性编码

航道局

「^S^

A）港航管理机构的几何类型为点、面

BUlSCM单体建焚）

（U）BulSIIP（建筑物形状）= 「附录A中允许的属性值］

（C） FUNCTN（功能）=「2（港务局长办公室）.3（海关），18（办公楼），122 （航道站），'123（海事U£管站八124（船闸管理所），999（其他N

（⑴NATCt）N （建筑结构性质）= 「附录A中允许的属性值］

（O）CoNOTN（状态） =「附录 A 中允许的属性值］________

225

内河电子航道图技术规范（JTS 195-3-2019）

续表B.3.24

表B.3.25海关设施

___________编码说明

_____对应物标属性编码_____

A）海关检查站的几何类型为点、面：

B）物标检查站不包括建第物或其他装置等设施

CllKPNT（检查站）

（M）CAralP（检查站类）=「1（梅关）］

（O）NoBJNM（中文名称）=「海关检查

站中文名称1

（（））（）BJNAM （英文名称）=「海关检查站英文名称1

（I））INFOHM（英文信息）=「海关检查

站英文信息1

（U）NlNF（）M（中文信息）=「海关检查

站中文信息1_______________

B.4导助航服务设施数据

表B.4.1航行标志

过河标（岸标）

______图像及示意图

____编码说明

对应物标属性编码

右侧塔形过河岸标

K-

*）过河岸标的几何类型为点\

B）灯的几何类型为点；

C）顶标的几何类型为点；

D）除航空障碍物灯或雾探测灯外，COLOUR （颜色）J.ITCIIR （灯质）为灯必备属性；

K）一个物标具有多种颜色时说明如下：

BcNNvC（航行标志岸标）

（M）CATNGM （航行标志类）= 「1 （左侧过河标），2（右侧过河标）1

（M）BCNSllP （岸标形状）=「1 （桩、杆、秆、竿、柱），2（柳条）,3（岸标塔）,6（堆石标），999（其他）1

左侧：（M）Ct）LUUR （颜色）= 「1（白）,2（黑）1

226

附录B编码

续表B.4. 1

过河标（岸标）
______图像及示意图	____编码说明	对应物标属性编码___
O	*）横条纹（C3,PAT（彩色图案，下同）=1）,主色在最上面，次要的颜色从上到下排列； b）竖条纹（COLPAT = 2）,主色在最左面，次要的颜色从左到右排列； C斜条纹〈COLPAT = 3 ）.主色在最左上方,次要的颜色从最左上方到最右下方排列； d）方格（（X）LPAT = 4）,主色在最左上方的方格中，次要的颜色沿着最上面一行,从左到右,然后第二行最左面的方格，依此下去，直到最右面底部的方格排列；躋边缘条纹（COLPAT = 6 ）,主色是边缘条纹，次色是背景色.边缘条纹与其他图案组合时,边缘条纹是主色.次色应按照附加图案的定义规则解释图案不仅含有边缘条纹并有其他图案时,边缘条纹应是COLPAT主值 I'）当为航空億碍物灯或物探测灯时，CATl,IT （灯类）为灯必备属性； C）当为孤光时.SECTH1（扇形界线1冤SrCTR2（扇形界线2）为灯必备属性； ID当不是定光灯时，SICPER （信号周期八SlCCRP（信号组）为灯必备属性； I）灯光的每一扇区以一个物标 UCllTS（灯）编码它们都是同一主物标的辅物标主物标是结构物标或是LICllTS（灯）中的一个； J）灯光节奏编码为IjTellR（灯质）及SlGCHP（信号组）；	右侧：（M）Ct）LI）UK（颜色｝= 「1（白）,3（红）］（U）CoDADN （航标编码）=「过河标编码1 （C）C3,PAT（彩色图案）=「1 （横条纹）1 （C）CoNDTN （状态｝ =「1（建造中）.2（废弃的），3（改造中），5（计划建造的）.999（其他N （M）VlRANS（虚拟航标标识）= 「1（否），2（是）］（⑴OBJNAM （英文名称） =「过河标英文名称］（O）N（）BJNM（中文名称）=「过河标中文名称1 （O）INn）RM （英文信息）=「过河标英文信息1 （⑴NINM）M（中文信息）=「过河标中文信息］（C） SORDAT（数据来源日期）= 「YYYYMRIDI）］（C）SoRIND（数据来源表示）= Γ ι^,ι^,,c∙c∙,ι∙cι∙cι∙.i"∙-l l,lGllTS（灯）（M）C3OUR（颜色）=「1 （白色）］（M） I.ITCIIR （灯质）=F 12（# 尔斯光）1 （C）SlccHP（信号组）=「（（：）（C）I （C）SlCPEH （信号周期）=『X. χχ］（单位：*;最小值：0）（C）SCQ（信号时序）=「1,1“ L + （l<l<. 1<）；（ KK. K） + U,. IJ （单位C） ToPMAR （顶标）（M）T（）PSHP（顶标形状）=「19 （正方形N
左侧塔形过河岸标力

227

内河电子航道图技术规范（JTS 195—3—2Q19）

续表B.4. 1

过河标（岸标）

______图像及示意图

____编码说明

对应物标属性编码

K）对于 1.1（；IITS （灯），有： CATljT（灯类）：只用于空气協碍灯和雾灯;COLOHK（颜色储不用于空气障碍灯和雾灯;∣∣∣<∣c∣∣τ （高度）:浮动灯禁止使用；IJTCllR （灯质）：不用于空气隱碍灯和雾灯；（）RlENT（方位）：只用于定向的或波动光栅效应灯;SECTRl （扇形界线1）：只用于扇形灯；SEC一 TK2扇形界线2）：只用于扇形灯； SlCeRP（信号组）：光禁止使用： SlcPKR（信号周期L定光禁止使用；VKRDAT（垂直基准面）:仅与 UKlGlrr （高度）一想使用,只在其值与Vl）AT子字段或M_VI）AT（高程基准）中编码值不同时使用.. 如应为灯光技术（例霓虹灯）的细节编码,属性INn）RM（英文信息）应予使用;航海聚光灯的目的编码于属性INn）RM （英文信息）内..

I.）当灯为定向的或光柵效应时,（）HIENn方位）为灯必备属性、

M ）从海上见到导向灯扇区的导向灯编码为LlClITS（灯），其中： CATUT可取如下属性值:

-4,12前导灯；

-4,13后导灯；

-4,14低导灯；

-4.15高导灯；

除了定向灯外，属性ORIENT （方位）不用于导向灯.即使在纸图上导向灯合并为一个符号,应至少为它们中的每座灯设置一个物标 LIClITS（灯）；

N ）为标示应遵循的方向的狭窄扇形光区，编码为LlCUTS（灯）. 其CATLlT （灯类）=1 （指向功能>,扇形区的灯光加强了，就以 LlTvIS（灯能见度）=4编码属性（）HIKNT（方位）表示自海上测定指向灯的导航线的方位；

左岸：（M）C3,（）UH（颜色）=「1 （白色）,2（黑色）1

右岸：（MM：ULUuK （顔色）=「3 （红色）］

228

附录B编码

续表氏4.1

过河标（岸标）

______图像及示意图

____编码说明

___对应物标属性编码___

（））专用灯的属性编码见本表末； P）灯质：

左岸:莫尔斯信号F”闪光右岸:莫尔斯信号"N"闪光；

或:左岸:莫尔斯信号"M"闪光,右岸:莫尔斯信号"D"闪光：

⑴助航设备是由固定的或浮动的装有设备的结构物组成的.，最普通的靖构物标为：BCNNVC、阅NScN、 BcNSPP、BOY N V （∖ BOYSCN. BOY-SPP、BDhCI,, MOHFAd BK11）（；!'：, SI.CONSJ,N DM RK_xPII,PN^,l';

设备物标：U Cl r∣S、RAl）ST A、RT-PBCN _xSISΓ AT_xSISTA W.'h）PM AH；

K）雷达反射器用在助航设备上不以单独物标编码;它们用其结构物标的CuNKAI）（雷达可视） =3（雷达显见（有雷达反射器））表示；

S）如下图所示,不同物标组成的助航设备应建立它们之间的主、从关系"助航设备含有一个结构物标时.此物标即为主物标.设备物标为从物标当基础结构的将性未知或无结构物标时,可选用一个设备物标作为物标,有一个IMuITS（灯）时,它就应为首选助航设备的名称应编码在属性（）BJNAM （英文名称）内,旦可能在主要物标的NOB-JNM（中文名称）中,无需对每一从属物标重复.当其名称标绘在物标的结构上时,当使用拉丁字母书写时厥应在OBJNAM （英文名称）内用同样方法拼写,当不是拉丁字母时,就编码在NUBjNM （中文名称）内组成一个助航设备的所有物标应指向相同的点空间物标.助航设备可与它所标志的物标（受限区域，障碍物等）并入CjSSu（关联）内数个助航设备和数个标志的物标可联结在相同的关系中

229

内河电子航道图技术规范（JTS 195-3-2019）

续表B.4J

过河标（岸标）

______图像及示意图

编码说明

对应物标属性编码

< 助航设备

结构物标（上

LIGHTS FoGSIG TOPMAR

、没•备物标〔从属」/

标志物林

丿

jS0

专用灯	CATLIT
辅助灯 -	10
航空灯 -	5
空中檀碍灯一	G
雾灯 -	7
方位灯 -	18
泛光灯 -	8	只用于编码从海上能看到的泛光灯，照明结构以正常方法编码,其STATuS = 12
同步灯 -	—	STATUS= 15,同步灯可合并于C-ASSO内
带状灯 -	9
聚光灯 -	'11	只用于编码从海上能看见的聚光灯"照明特征以正常方法编码,其sr*TuS = I2
应急灯 -	17	必须作为一个单独的对象进行编码
水平倾向灯	19	________灯的数目必须使用MLTYLT属性进行编码________
竖直倾向灯-	20	灯的数目必须使用MLTYLT属性进行编码

过河标（浮标）
图像及示意图		编码说明	对应物标属性编码
	≡C≡T⅛^βl	A）过河浮标的几何类型为点； B）灯的几何类刑为点； C）顶标的几何类型为点； D）除航空障碍物灯或雾探测灯外.COLOUR （颜色）J.ITCIIR （灯质）为灯必备属性； E）当为航空障碍物灯或物探测灯时，CATLIT（灯类）为灯必备属性； F）当为孤光时，SKCTRl （扇形界线1）、SEcTR2（扇形界线2）为灯必备属性； C）当不是定光灯时，SICPKR （信号周期）、SICURP（信号组）为灯必备属性； II）当灯为定向的或光栅效应时,0RlENT（方位）为灯必备属性；	B（）Y NV （；（航行标志浮标）（M）CATNCM （航行标志类）= Γl（左侧过河标），2（右侧过河标）（O）CATBYD（浮具类型）=1 （标志船），2（灯船），3（浮鼓）,999 （其他）］（M）BoYSl叭浮标形状）=fl （锥形（纺锤形、尖顶式形）），2（儼形（圆柱形）｝ ,3（球形），4（标注形）,999（其他）］左侧：（M）Ct）LuUH （颜色）= 「1〈白），2（黑）］右侧：（M）Ct）LOUR （颜色）= 「1（白），3（红）］（（））C3） ADN （航标编码）=「过阿标编码］

23()

附录B编码

续表从4」

过河标（浮标）
图像及示意图		____编码说明	___对应物标属性编码___
右侧过河浮标		I）不同物标组成的助航设备应建立它们之间的主、从关系..助航设备含有一个结构物标时，此物标即为主物标,设备物标为从物标当基础结构的特性未知或无结构物标时,可选用一个设备物标作为物标.有一个LlCuTS （灯）时、它就应为首选.助航设备的名称应编码在属性OBJNAM（英文名称> 内,且可能在主要物标的NOBJNM （中文名称）中，无需对每一从属物标重复当其名称标绘在物标的结构上时，当使用拉丁字母书写时，就应在OBJNAM（英文名称）内用同样方法拼写,当不是拉丁字母时，就编码在NOBJNM （中文名称）内..组成一个助航设备的所有物标应指向相同的点空间物标.. 助航设备可与它所标志的物标（受限区域,障碍物等）并入C_ 4S-SE关联）内数个助航设备和数个标志的物标可联结在相同的关系中	（C）Ct）LPAT（彩色图案）=Γ ɪ （横条纹）1 （M）VlKANS（虚拟航标标识）= 「1〈否）,2（是）］（⑴OBJNAM （英文名称）=「过河标英文名称1 （U）NoB川M（中文名称）=「过河标中文名称1 （⑴INFl）KM （英文信息）=「过河标英文信息1 （（）） NlNr（）M（中文信息）=「过河标中文信息］（C）SoKDAT（数据来源日期）= Γ YYYYMMI）Pl （C）SuRlND（数据来源表示）= I"（■<• .<•（■. （'（'<■（■<'. <^,∙∙∙^∣ UGllTS（灯）（M）Cun）UR （颜色）=「1 （白色）1 （M） I.ITCIIR （灯质）=「12（莫尔斯光）1 〈C） SlGGRP〈信号组）=「〈（：）（C）I （啜SlGPER（信号周期）=「X. ∙xx"单位：：;*最小值：0）（C）SlCSEQ（信号时序）=「\|丄」 ■l-（l'：l'：. !'：）；（ KK. K） + ∣,L. L］（单位Q） TOPMAR （顶标）（M）TOPSllP（顶标形状｝ =「19 （正方形）］左岸 MM）C（）L（）l! K〈颜色）=「1 （白色）,2（黑色N 右岸：<M）C5OUR（颜色）=「3 （红色）1
	Ll
沿岸标（岸标）
图像及示意图		编码说明	对应物标属性编码
		A）沿岸岸标的几何类型为点； B）灯的几何类型为点；	BCNNVC（航行标志岸标）（M）CATNGM（航行标志类）=「3 （左侧沿岸标）,4（右侧沿岸标）1

231

内河电子航道图技术规范（JTS 195-3—2019）

续表氏4」

沿岸标（岸标）
图像及示意图			____编码说明	对应物标属性编码
左侧塔形沿岸标			C）顶标的几何类型为点；	(M) BeNSlIP (岸标形状)=Γ ɪ
			I））除航空障碍物灯或雾探测灯	(M) BeNSlIP (岸标形状)=Γ ɪ
			外，C3OUR （颜色）J.ITCIIR （灯质）为灯必备属性； K）当为航空障碍物灯或物探测灯时，CATLlT（灯类）为灯必备属性； ID当为孤光时，SECTRl （扇形界线1 ）、SECTR2（扇形界线2 ）为灯必备属性； C）当不是定光灯时，SlCpER （信号周期）、SlCCRP（信号组）为灯必备属性； II）当灯为定向的或光栅效应时J）RlENT（方位）为灯必备属性； I）不同物标组成的助航设备应	（桩、杆、秆、竿、柱）,2（柳条）,3（岸标塔，999（其他））］左侧：（M） COLOUR （颜色）= 「1（白），（黑）］右侧：（M）COLOUR（颜色）= 「1〈白），3（红）］（O）CODADN （航标编码）=「沿
		I
				岸标编码1 （C）C3,PAT （彩色图案）=「1 （横条纹）1 （C）CoNDTN〈状态）=「1（建造中）,2（废弃的），3（改造中），5（计划建造的），999（其他" （M）VlRANS（虚拟航标标识）= "（否），2（是）］（（））0BJNAM （英文名称） =「沿
	右侧塔形沿岸标		建立它们之间的主、从关系..助航设备含有一个结构物标时,此物标
			即为主物标，设备物标为从物标当基础结构的特性未知或无结构物标时.可选用一个设备物标作为物标，有一个LICHTS（灯）时，它	岸标英文名称1 （O）NoBJNM（中文名称） =「沿岸标中文名称1 （O）INn）RM （英文信息）=「沿岸标英文信息1 （O） NlNn）M（中文信息）=「沿
I			就应为首选助航设备的名称应编码在属性OBJNAM（英文名称）内,且可能在主要物标的NoBJNM
	b≡riM		就应为首选助航设备的名称应编码在属性OBJNAM（英文名称）内,且可能在主要物标的NoBJNM	岸标中文信息1 （C）SoRDAT（数据来源日期）= 「YYY YMMDDl （C）SoRlND（数据来源表示）= 「《” JT J«y. （∙∙∙∙^∣ LlCuTS（灯）左侧：（M）（X）IouK （颜色）= Γ∣ （白色），4（绿色）］右侧：（M ） CoL（）UK（颜色）=
	V		（中文名称）中，无需对每一从属物标重复当其名称标绘在物标的结构上时，当使用拉丁字母书写时,就应在（）BJNAM （英文名称）内用同样方法拼写，当不是拉丁字母时，就编码在NoBJNM （中文名称）内组成一个助航设备的所有物标应指向相同的点空间物标..
			助航设备可与它所标志的物标（受限区域，障碍物等）并入C_AS-	「3（红色）］（M）IJTCIIk （灯质）=「110（单
			S0（关联）内数个助航设备和数个标志的物标可联结在相同的关系中	闪光）］（C）SlCCRP（信号组）=「〈（：）（C）I （C）SlCPER （信号周期）=「X. XXk单位：8;最小值2）

232

附录B编码

续表B.4. 1

沿岸标（岸标）
______图像及示意图		编码说明	对应物标属性编码
			（C）SlCSKQ（信号时序）=Γ∣.I.. I.+ （l<l<. IO ；（EE. E） + I.I.. 1，1 （单位法） TOPMAR （顶标）（M）T（）PSllp（顶标形状）=「3 （球体形）］左岸= （M）COLOl）R（颜色）=「1 （白色）,2（黑色）］右岸：（M）C3，）UR〈顔色）=「3 （红色）1
导标（岸标）
图像		编码说明	对应物标属性编码
	3	A）导标的几何类型为点； B）灯的几何类型为点； C）顶标的几何类型为点； D）除航空微碍物灯或雾探测灯外，COLOUR（颜色）、LlTCUR （灯质）为灯必备属性； K）当为航空障碍物灯或物探测灯时，CATLlT （灯类）为灯必备属性； I'）当为孤光时，SECTHl （扇形界线1）、SECTR2（扇形界线2）为灯必备属性； C）当不是定光灯时，SIGPER （信号周期八SlGCEP（信号组）为灯必备属性； ID当灯为定向的或光柵效应时,a RIENT （方位）为灯必备属性； I）不同物标组成的助航设备应建立它们之间的主、从关系..助航设备含有一个结构物标时,此物标即为主物标，设备物标为从物标当基础结构的特性未知或无结构物标时,可选用一个设备物标作为物标,有一个LlcllTS （灯）时，它就应为首选助航设备的名称应编码在属性OBJNAM （英文名称）内,且可能在主要物标的NOBJNM	BCNNvc（航行标志岸标）（M）CATNGM （航行标志类）= 「16（导标）］（M）BCNSllP （岸标形状）=「1 （桩、杆、秆、竿、柱），2（柳条），3（岸标塔）,999（其他）］背景深暗处：（M）Can）UR （颜色）=「.1（白色）］背景明亮处：（M）（：3,DuR （颜色）=「2（黑色）,3（红色）］（U）CODADN （航标编码） =「导标编码1 （C）C3,PAT（彩色图案）=「2 （竖条纹）1 （C）CoNDTN （状态）=「1（建造中）,2（废弃的），3（改造中），5（计划建造的）,999（其他N （M）VlRANS（虚拟航标标识）= 「1〈否〉,2（是）］（U）OBJNAM （英文名称）=「导标英文名称1 （O）NoB>INM （中文名称）=「导标中文名称1 （⑴INn）RM （英文信息）=「导标英文信息］（⑴NINN）M（中文信息方=「导标中文信息1

233

内河电子航道图技术规范（JTS 195-3—2019）

续表B.4. 1

导标（岸标）
	图	像	____编码说明	对应物标属性编码
			（中文名称）中，无需对每一从属物标重复一当其名称标绘在物标的结构上时，当使用拉丁字母书写时,就应在（）BJNAM （英文名称）内用同样方法拼写，当不是拉丁字母时,就编码在NaBJNM （中文名称）内一组成一个助航设备的所有物标应指向相同的点空间物标. 助航设备可与它所标志的物标（受限区域，障碍物等）并入C-ASSQ （关联）内.数个助航设备和数个标志的物标可联结在相同的关系中	（C）SuRl）AT（数据来源日期）= 「YYYYMMI）I）^∣ （C）SURlND（数据来源表示）= 「（^,（.（^,<_（'（•（•（*（•,ι^,∙∙∙^∣ LICHTS（灯）（M）Cun）UH（颜色> =「1 （白色）,3（红色）［（M）IJTCIIk （灯质）=「1（定光）1 （（；）SlGCKP（信号组）=「（（；】（C）I （C）SlGpEH （信号周期）=「K. xx］（单位右；最小值n Tt）PMAM 顶标）（M）TuPSllP（顶标形状）=「19 （正方形）1 背景深暗处:（M ） COLOUR （颜色）=「1（白色N 背景明亮处：（M）Cun）UK （颜色）=「2（黑色）,3（红色）］
导标（浮标）
	图	像	____编码说明	对应物标属性编码
无			A）导标的几何类型为点； B）灯的几何类型为点； C）顶标的几何类型为点； D ）除航空障碍物灯或雾探测灯 ⅜, COI₁OllR （颜色）JJTCIIR （灯质）为灯必备属性； I'：）当为航空障磚物灯或物探测灯时，CATUT （灯类）为灯必备属性； F）当为孤光时用"；TKl （扇形界线IKSEcTR2（扇形界线2 ）为灯必备属性； G）当不是定光灯时，SIGPER （信号周期）、SIGGHP（信号组）为灯必备属性； II）当灯为定向的或光栅效应时,UHIENT（方位）为灯必备属性；	Bt）YNvG（航行标志浮标）（M）CATNcM （航行标志类）= 「16（导标）^∣ （M）BUYSllP（浮标形状）=Γ ɪ （锥形（妨锤形、尖顶式形）），2（矯形（圆柱形）），3（球形）.4（标注形）,5（椽子形）,7（紐级浮标）,,HX）（菱形）1 背景深暗处：（M）C3,3JR（颜色）=「1（白色）］背景明亮处：（M）CuM）UK （颜色）=「2（黑色）,3（红色）］（UMXTBYD（浮具类型）=Γ I （标志船），2（灯船），3（浮鼓），999 （其他）］（U） CRDADN（航标编码）=「导标编码1 （C）Ct）LPAT （彩色图案）=「2 （竖条纹））1______________

234

附录B编码

续表氏4.1

	导标（浮标）
图像	____编码说明	对应物标属性编码
	I）不同物标组成的助航设备应建立它们之间的主、从美系..助航设备含有一个结构物标时.此物标即为主物标,设备物标为从物标当基础结构的特性末知或无结构物标时,可选用一个设备物标作为物标,有一个IJCllTS （灯）时.它就应为首选“助航设备的名称应编码在属性OBJNAM （英文名称）内,且可能在主要物标的NOBJNM （中文名称）中，无需对每一从属物标重复.其名称标绘在物标的结构上.当使用拉丁字母书写时. 就应在OBJNAM（英文名称）内用同样方法拼写，当不是拉丁字母时，就编码在N（）B_t∣NM （中文名称）内组成一个助航设备的所有物标应指向相同的点空间物标,，助航设备可与它所标志的物标（受限区域.障碍物等）并入（：_，% 56（关联）内.数个助航设备和数个标志的物标可联结在相同的关系中	（M）YIKANS（虚拟航标标识）= U 否）,2（是）1 （⑴UBJNAM（英文名称）=「导标英文名称1 （（））N（）BJNM（中文名称）=「导标中文名称1 （（"INFORM（英文信息）=「导标英文信息1 （⑴NlNlpM（中文信息）=「导标中文信息］（C）SoRlNT（数据来源日期）= FYYYYMMnol （C）S（）HlNl）（数据来源表示）= 「ι^,ς^,.（∙c,ι^,e<^,t∙<^,,（∙∙∙∙^ IjellTS（灯）（M）CuLOUK（颜色）=「1 （白色）,3（红色）1 （M）IJTCIIk （灯质）=「1（定光）1 TOPMAR（W）（M>TUP5IIP（頂标形状）=「19 （正方形" 背景深暗处：（M）COIOUK （颜色 > = "（白>1 背景明亮处：（M）CuL（川刈颜色〉=「2（黑）,3（红）］
	过渡导标（岸标）
________图像________	编码说明	对应物标属性编码
无	A）过渡导标的几何类型为点； B）灯的几何类型为点；（；）顶标的几何类刑为点； ID除航空障碍物灯或雾探测灯外，C（）L（）UR（颜色）、UTellR （灯质）为灯必备属性； K）当为航空障碍物灯或物探测灯时，CATLIT （灯类）为灯必备属性；	BcNNvc（航行标志岸标）（M）CATNCM （航行标志类）= 「13（过渡导标）1 （M）BcNSllP （岸标形状）=U （桩、杆、秆、竿、柱）二（柳条）,3（岸标塔）.999（其他N 前标左侧I（M）CoM）IJR （颜色）= 「1（白）,2（黑）1 前标右侧KM）C（）M）UK（用色）= M 白）,3（红）1 后标:背景深暗处：（M）C3QUR （颜色）=一」（白色）1

235

内河电子航道图技术规范（JTS 195—3—2019）

续表氏4.1

过渡导标（岸标）

图像

编码说明

对应物标属性编码

F）当为孤光时，SECHU （扇形界线17KCTR2（扇形界线2）为灯必备属性；

C）当不是定光灯时，SICPER 〈信号周期）"∣CCRP（信号组）为灯必备属性；

II）当灯为定向的或光栅效应时,OHlENT（方位）为灯必备属性；

I）不同物标组成的助航设备应建立它们之间的主、从关系.助航设备含有一个结构物标时,此物标即为主物标,设备物标为从物标“ 当基础结构的特性未知或无结构物标时,可选用一个设备物标作为物标.有一个LMlITS（灯）时，它就应为首选“助航设备的名称应编码在属性（）BJNAM（英文名称）内,且可能在主要物标的NOBJNM （中文名称）中.无需对每一从属物标重复.其名称标绘在物标的结构上，当使用拉丁字母书写时，就应在OBJ N A M （英文名称）内用同样方法拼写，当不是拉丁字母时,就编码在NoBJNM （中文名称）内.组成一个助航设备的所有物标应指向相同的点空间物标" 助航设备可与它所标志的物标（受限区域、障碍物等）并入C-AS一 5。（关联）内.数个助航设备和数个标志的物标可联结在相同的关系中

背景明亮处：（M）C3,（）UK（颜

色）=「2（黑色）,3（红色"

（U）C3）M）N（航标编码）=[■过渡导标编码1

（C）COLPAT（彩色图案）=「1

（横条纹）1

（M）YIHANS（虚拟航标标城）=

M呑）*2（是N

（（））（）B_lINAM（英文名称）=「过渡导标英文名称1

（（））N（）BJNM（中文名称）=「过渡导标中文名称1

（（））INFORM （英文信息） =「过渡导标英文信息]

（O）NlNH）M（中文信息）=「过

渡导标中文信息1

（C）SoKDAT（数据来源日期）=

「Y YY'MMDDl

（C）SoKlND（数据来源表示）=

I" l'（',（∙c,（'（*l'l'（', !■•■■]

IJClITS （灯＞

前标左岸：（M）MlQuK（颜色）=

「1 （白）,4（绿）1

（M）IJTCIIr （灯质｝=「111（顿

光）1

献#岸：（M）MM）Hm颜色）=

Γl （白）.3（红）]

（M）LITCIIr〈灯质｝ =「111（顿光）1

后标左岸：（M）CDH）UK（颜色）=

∏ （白）,4（绿"

（M）UTCIIH （灯质）=「1（定光）1

后标右岸：（MMx）IOUK （颜色＞ =

「1 （白）3（纪）1

（M） I-ITCIIR （灯质）="（定光N

（C）SlGCHP（信号组）=NC）（CN

236

附录B编码

续表B-4.1

过渡导标（岸标）
	图	像	____编码说明	对应物标属性编码
				（C）SlcPER（信号周期）=∣^x. *x］（单位:储最小值：（＞） TOPMAH（顶标）（M）T（）PSUP（顶标形状）=Γ 19 （正方形）1 前标二左⅛=（M MRLSIK （颜色Y = 「"白色）,2（黑色）］右岸：〈M）CUM）UH（颜色）=「3 （红色N 后标：背景深暗处：（M）COIOUR （颜色）=「」（白）］背景明亮处：（M）（；ULuuH （颜色）=「2（黑）,3（红）］
过渡导标（浮标）
	图	像	____编码说明	对应物标属性编码
无			A）过渡导标的几何类型为点； B）灯的几何类型为点； C）顶标的几何类型为点: I））除航空騎碍物灯或雾探测灯外，C3,0UR（颜色）、UralK （灯质）为灯必备属性； E）当为航空障碍物灯或物探测灯时.CATIJT （灯类）为灯必备属性； F）当为孤光时”ECTRI（扇形界线1 ）、SM：TR2（扇形界线2）为灯必备属性； C）当不是定光灯时，SICPER 〈信号周期八SlCCRP（信号组）为灯必备属性； II）当灯为定向的或光栅效应时,（）RlENT（方位）为灯必备属性；	BOYNVG （航行标志浮标）（M ）（：ATN（；M （航行标志类）= 「13（过渡导标）］（M）B（）YSllP〈浮标形状）=Γl （锥形（纺锤形、尖顶式形）），2〈罐形（圆柱形）），3（球形），4（标注形m5 （椽子形）,7 （超级浮标），1Co （菱形）］前B左侧：（M）C5OUK（颜色）= 「1（白）,2（黑" 前标右侧式MM：（）M）UR（颜色）= 「1（白）,3（红）］后标：背景深暗处MM）Ct）LUU H （颜色）="（白色）］背景明亮处：（M）CuLUuH （颜色）=「2（黑色）,3（红色）］（⑴CATBYD（浮具类型）=「1 （标志船），2（灯船），3（浮鼓，999 （其他）［（0“：3）ADN（航标编码）=「过渡导标编码1 （C）（CLP4T（意色图案）=Γ 1 （横条纹）1 （M） \:IKANS（虚拟航标标识）= 「1 ｛否）,2（奏N______________

237

内河电子航道图技术规范（JTS 195—3—2019）

续表氏4.1

______________ 过渡导标（浮标）

_______图像

____编码说明

对应物标属性编码

I）不同物标组成的助航设备应建立它们之间的主、从关系助航设备含有一个结构物标时.此物标即为主物标.设备物标为从物标当基础结构的特性未知或无结构物标时,可选用一个设备物标作为物标,有一个L1CIITS（灯）时，它就应为首选助航设备的名称应编码在属性OBJNAM（英文名称）内,且可能在主要物标的NOBJNM （中文名称）中.无需对每一从属物标重复.其名称标绘在物标的结构上.当使用拉丁字母书写时，就应在t）BJNAM（英文名称）内用同样方法拼写，当不是拉丁字母时,就编码在NOBJNM （中文名称〉内..组成一个助航设备的所有物标应指向相同的点空间物标.，助航设备可与它所标志的物标（受限区域.障碍物等）并入CAS一 Sm关联›内数个助航设备和数个标志的物标可联结在相同的关系中

〈（））（）BJNAM（英文名称）=「过渡导标英文名称1

（（））N（）BJNM（中文名称）=!■过

渡导标中文名称1

（U）INF（）RM（英文償息＞ =「过渡导标英文信息1

（⑴NlNF（）M（中文信息）=（■过渡导标中文信息］

（C）St）KDaT（数据来源日期｝=

Γ YY Y YMMDDl

（（：）SuRlNE数据来源表示）=

Γ ■；"＜、«“"（,（，•••］

∣jcιrz（灯）

前标左岸：（M）a）n川k（颜色）=

「1 （白）,4（绿）1

（M）IJTcIIR （灯质＞ =「111（顿

光）1

前标右岸：（MMDU）UN颜色）=

［1 （白）3（红"

（M）LITGIik （灯质｝ =「111（頓光N

后标左岸:（M）COLouH（颜色）=

rɪ （白）4（绿）1

（M ） IJTCIIK （灯质｝ =「1（定

光）1

后标右岸MM）CUIQUK（颜色）=

∏ （白）,3（红）］

（M）I-ITCIIK （灯质）=「1（定

光）1

（C｝sκ;CKP（信号组）=［（（；）（C）I

（C） SlCPHK （信号周期）=「X.

xx"］（单位:H；最小值：0）

TOPM AR （观标）

（MyMpSlIP（顶标形状）=「19 （正方形）］

觸:左⅛:（M）（X）I_I（）IK（颜色）=

M白色）3黑色）1

右岸八M）C（）L（）UK（颜色）=「3 （红色）1

238

附录B编码

续表B.4. 1

	过渡导标（浮标）______
________图像	编码说明 -	对应物标属性编码
		后标：背景深暗处：（M）C（）U）U R （颜色）=M白）］背景明亮处：（M ）（X）M）UK （颜色）=「2（黑）,3（红）］
	首尾导标（岸标）
示意图	编码说明	对应物标属性编码
	A）首尾导标的几何类刑为点； B）灯的几何类型为点； C）顶标的几何类型为点； D）除航空障碍物灯或雾探测灯外,COLOlJ R（颜色）、LlralR （灯质）为灯必备属性； E）当为航空⅛碍物灯或物探测灯时，CATLIT （灯类）为灯必备属性； F）当为孤光时，SECTR1（扇形界线1 ）、SKCTR2（扇形界线2 ）为灯必备属性；（；）当不是定光灯时，SICPKR （信号周期）、SlCCRP（信号组）为灯必备属性； ID当灯为定向的或光栅效应时,（）KIENT（方位）为灯必备属性；	BCNNVC（航行标志岸标）（M）CATNeM （航行标志类）= 「15（首尾导标鱒（M）BeNSllP （岸标形状）=「1 （桩、杆、秆、竿、柱），2（柳条），3（立标塔）1 共用标：左侧：（M）C0l.（）l∣K （颜色）=「1（白），2（黑）］右侧=（M）C3,（）l!H（颜色 I = 「1（白），3（红）］非共用标：背景深暗处：（M） C3,UUR（颜色）=「1（白色）］背景明亮处:（M） COLOUR （颜色）=「2（黑色）,3（纪色）］（（））C3）ADN（航标编码）=!■首尾导标编码1 （C）C3,PAT（彩色图案）=「1 （横条纹），2（竖条纹）］（M）VlRANS（虚拟航标标识）= 「1｛否）,2（是）］（O）OBJNAM （英文名称）=「首尾导标英文名称1 （（））N（）BJNM（中文名称）=「首尾导标中文名称］（⑴INn）RM （英文信息）=「首尾导标英文信息］（0）NlNn）M （中文信息） =「首尾导标中文信息］（C）SORl）AT（数据来源日期）= Γ YYYYMMI） 1）1 （C）S（）RIND（数据来源表示）= Γ t，L 1屮，（∙（（*C（∙ .t^,∙∙∙ ^］ LleHTS（灯）

239

内河电子航道图技术规范（JTS 195-3—2019）

续表B.4. 1

首尾导标〈岸标）
____示意图	____编码说明	对应物标属性编码
	I）不同物标组成的助航设备应建立它们之间的主、从关系助航设备含有一个结构物标时,此物标即为主物标品设备物标为从物标.，当基础结构的特性未知或无结构物标时,可选用一个设备物标作为物标,有一个UClITS（灯）时，它就应为首选助航设备的名称应编码在属性0闺NAM （英文名称）内,且可能在主要物标的NOBJNM （中文名称）中，无需对每一从属物标重复其名称标绘在物标的结构上.当使用拉丁字母书写时，就应在DBJNAM （英文名称）内用同样方法拼写，当不是拉丁字母时,就编码在NOBJNM （中文名称）内..组成一个助航设备的所有物标应指向相同的点空间物标“ 助航设备可与它所标志的物标（受限区域,障碍物等）并入C_AS-SO（关联）内数个助航设备和数个标志的物标可联结在相同的关系中	（C）CATLlT （灯类）=「1（指向灯）.4（导向灯）.5（航空灯），6（航空障碍灯）.7（探雾灯）.8（泛光灯）,9（条形灯）/0（辅灯），11（聚光灯）.12（前灯），13（后灯），14（低灯），15（高灯），16（波纹作用灯）， 17（应急灯），18（方位灯），'19（水平灯组）.20（垂直灯组）］共用标：左岸：（M）（X）M川R （颜色）=rl （白）,4（绿）］（M）IjTCllR （灯质）=「111（顿光）1 右岸 NM）Ct）L3JR（颜色）= 「1 （白），3（红 N 非共用标：（M）Ct）IQl!K（颜色）= 「1 （白色）,3（红色）］（M） I.ITCIIK （灯质）=「1（定光）1 （CM）KiKNT（方位）=「（& XK）单位式。）,范围：0~360］（C） SECTKl （扇形界级 1 ）= 「（x.xx）单位：（°）,范围:0~36C］（C 1 SEcrK2 （扇形界线 2 ）= KX.xQ单位：（。）,范围：0-360］（C）SlCCRP（信号组）=「（（：）（C）I （C）S1（；PEH （信号周期） =「X xx1（单位产;最小值仍 TOPM AR（顶标）（M）Tt）PSIlP（顶标形状）=「'19 （正方形）］背景深暗处：（M）C3,3IH（颜色）=「1（白）］背景明亮处NM）C30U刈颜色）=「2（黑），3（红）］
间接导标（岸标）
图像	编码说明	对应物标属性编码
无	*间接导标的几何类型为点； B）灯的几何类型为点； •C）顶标的几何类型为点；	BCNNVG（航行标志岸标）（M）CATNGM （航行标志类）= 「999〈其他）］________________

240

附录B编码

续表氏4. I

间接导标（岸标）

________图像

编码说明

对应物标属性编码

D）除航空康褥物灯或雾探测灯外, C3,3JH（颜色〉、LlTCllR （灯质）为灯必备属性；

E）当为航空障碍物灯或物探测灯时，CATLIT （灯类）为灯必备属性；

F）当为孤光时，SECTRl（扇形界线1 ）、SEeTR2 （扇形界线2 ）为灯必备属性；

C）当不是定光灯时.SIcPEK （信号周期LSMCRP（信号组）为灯必备属性；

I"当灯为定向的或光柵效应时,（）HIRNT（方位）为灯必备属性；

I）不同物标组成的助航设备应建立它们之间的主、从关系.助航设备含有一个结构物标时,此物标即为主物标，设备物标为从物标当基础结构的特性未知或无结构物标时,可选用一个设备物标作为物标,有一个Ll（用TS（灯）时，它就应为首选助航设备的名称应编码在属性（）B_IlNAM （英文名称）内,且可能在主要物标的NDBJNM （中文名称）中，无需对每一从属物标重复其名称标绘在物标的结构上，当使用拉丁字母书写时，就应在OBJNAM（英文名称）内用同样方法拼写，当不是拉丁字母时，就编码在NoBJNM （中文名称）内.组成一个助航设备的所有物标应指向相同的点空间物标助航设备可与它所标志的物标（受限区域,障碍物等）并入C—AS-St）〈关联）内,.数个助航设备和数个标志的物标可联结在相同的关系中

（M）BCNSllP （岸标形状）=「1 （桩、、杆、秆、竿、柱），2（柳条），3（立标塔N

背景深暗处：（M）Cua）UR （颜色）=「1（白色）］

背景明亮处：（M）CUlQuH （颜色）=「2（黑色），3（红色）］

（（））C3） Al）N （航标编码）=「间接导标编码1

（M）YlRANS（虚拟航标标识）= 「1〈否）,2（是）1

（C）Ct）LPAT（彩色图案）=「2 （竖条纹）1

（（））0BJNaM （英文名称）=「导标英文名称］

（U）NOBJNM（中文名称）=「导标中文名称1

（⑴INraRM （英文信息）=「导标英文信息］

（⑴NlNFt）M（中文信息）=F导标中文信息1

（C）SuRDAT（数据来源日期）= 「YYYYMMDI）］

（C）S0HINI）（数据来源表示）= 「（^t（^t _r{∙（∖ι^t（^t（^t（^te .v∙∙∙~∖

LICIlTS（灯）

（C）CATLlT（灯类）=「1（指向灯）,4（导向灯八5（航空灯），6（航空底得灯），7（探雾灯），8（泛光灯），9（条形灯），10（辅灯），11（聚光灯），12（前灯），13（后灯），14（低灯），15（高灯），16（波纹作用灯）， 17（应急灯）,18（方位灯），19 （水平灯组），20（垂直灯组）］

前标：（M）C3,0UR（颜色）= 「3（红色）,4（绿色）］

（M ） I.ITCIIK （灯质} =「1 （定光）］

后标：（M）C5,l）UK（颜色）=「3 （红色）,4（绿色N

241

内河电子航道图技术规范（JTS 195-3—2019）

续表B.4. 1

间接导标〈岸标）
	图	像	____编码说明____	对应物标属性编码
				（M）LITCIih （灯质）=「4（快闪光N 〈（：〉（）RlKNT（方位）=『（X. XX）单位A,范围Q ~360］（C） SEeTKl （扇形界线1》= 「（X. XX）单位:工范围式）~ 360］（C ） SECTH2〈扇形界线 2，= Γ （x.xx）单位:工范围：0~360］（C） SlGcKP（信号组｝ = Γ（O （C）I （C）SlePEH （信号周期）=Γ X. XX ］＜单位2;最小值3 TaPMAN 顶标）（M）TUPSllP（顶标形状）=「21 （竖放长方形）1 背景深暗处：（M）C3OUK（颜色）=「1（白色）1 背景明亮如:（M）Ct）IOUR （颜色）=「2（黑色）,3（紅色）］
间接导标（浮标）
	图	像	____编码说明	对应物标属性编码
无			*）间接导标的几何类型为点\ B）灯的几何类型为点； C）顶标的几何类型为点； D）除航空障碍物灯或雾探测灯 ⅜, COI₁OllR （颜色）J.ITCIIR （灯质）为灯必备属性； I'：）当为航空障磚物灯或物探测灯时，CATUT （灯类）为灯必备属性； F）当为孤光时用"；TKl （扇形界线n、SEeTR2（扇形界线2 ）为灯必备属性； G）当不是定光灯时，SIGPER （信号周期）、SIGGHP（信号组）为灯必备属性; II）当灯为定向的或光栅效应时,UHIENT（方位）为灯必备属性；	BOY NV （；（航行标志浮标）（M）CATNGM （航行标志类）= 「999（其他）］〈M〉BOYSllP（浮标形状）=Γ ɪ （锥形（纺锤形、尖顶式形）），2（縉形（圆柱形）），3（球形）.4（标注形）,5（椽子形）,7（超级浮标）,'HX）（菱形）1 背景深暗处：（M ） COLOUR （颜色）=「1（白色）］背景明亮处：（M）CuM）UK （颜色）=「2（黑色）,3（红色）］（M）∖"RANS（虚拟航标标识）= 「1（否），2（是）］〈（））CATBYI）（浮具类型）=「1 （标志船），2（灯船八3（浮鼓） ,999 （其他）1 （（DCODAI）N （航标编码）=「间接导标编码1___________

242

附录B编码

续表B. 4. 1

间接导标（浮标）

________图像

编码说明

对应物标属性编码

I）不同物标组成的助航设各应建立它们之间的主、从关系.助城设备含有一个结构物标时.此物标即为主物标,设备物标为从物标当基础结构的特性未知或无结构物标时,可选用一个设备物标作为物标，有一个LlCllTS （灯）时.它就应为首选.助航设备的名称应编码在属性OBJNAM（英文名称）内,且可能在主要物标的NOBJNM （中文名称）中，无需对每一从属物标重复.其名称标绘在物标的结构上.当使用拉丁字母书写时，就应在（皿N AM（英文名称）内用同样方法拼写，当不是拉丁字母时,就编码在NOBJNM （中文名称）内组成一个助航设备的所有物标应指向相同的点空间物标助航设备可与它所标志的物标（受限区域,障碍物等）并人C-AS-SU（关联）内.数个助航设备和数个标志的物标可联结在相同的关系中

（C）C3,PAT（彩色图案）=C 2 （竖条纹）1

（⑴UBJNAM（英文名称）=「导标英文名称1

（（））N（）BJNM（中文名称）=一导标中文名称1

（O）INEORM（英文信息）=「导标英文值息1

（（））NlNM）M（中文信息）=「导标中文信息1

（Cw）RI "T（数据来源日期）= ΓYYYYMMDnl

（C）S（）KlND（数据来源表示）= f （∙l∙.（∙（∙, （∙Cl^,l∙l∙,<∙∙∙∙]

IJelITS（灯｝

（C）C4TLIT（灯类）=「1（指向灯）,4（导向灯），5（航空灯），6（航空障碍灯），7（探雾灯），8（泛光灯）.9（条形灯），10（辅灯），11（聚光灯），12（前灯）,13（后灯），14（低灯）.15（高灯>,16（披纹作用灯）" 17（应急灯）,】8（方位灯）」9（水平灯组），20（垂直灯组N

前标:（M）Ct）IOuK（颜色）= 「3（红色｝,4（绿色）1

（M）IJTCIih （灯质）=「1（定光）1

后标：（M）（X）LUuR（颜色）=「3 （红色）.4（绿色）1

（M）I.ITCIIK （灯质）=「4（快闪光）1

（C）ORlENT（方位）=「（*. XX）单位：（。）,范围√）~3M）1

（C）SHCTRl （扇形界线 I）= C（3.xX）单位式。），范围 q~360^∣

（C>SKCTR2（扇形界线 2｝= ∣^（x.M）单位：（"），范围：0~360]

（C）SlCCRP（值号组）=「（（：）（C）I

243

内河电子航道图技术规范（JTS 195-3—2019）

续表氏4」

像

图像及示意图

左侧侧面岸标

右侧侧面岸标

244

间接导标（浮标）

编码说明

侧面标（岸标）

编码说明

A）恻面岸标的几何类型为点；

B）灯的几何类型为点；

C）顶标的几何类型为点；

D）除航空障碍物灯或雾探测灯外，COLOUR （颜色）J.ITCIIK （灯质）为灯必备属性；

E）当为航空障碍物灯或物探测灯时，CATI,IT（灯类）为灯必备属性；

F）当为孤光时，SECTRl （扇形界线1）、SEeTR2（扇形界线2）为灯必备属性；

（；）当不是定光灯时，SlCPEK （信号周期）、SICCRP（信号组）为灯必备属性；

II）当灯为定向的或光栅效应时，（）RIENix方位）为灯必备属性；

I）当禁止驶入的保护水域临近航道时,将X形顶标加装在航道恻面标标体的顶部..此时，X形顶标不发光，该侧面标灯质右岸侧采用红黄互闪光，左岸则采用绿黄互闪光；

对应物标属性编码

（C）SlCpER〈信号周期）=Γ X.

］（单位:，;最小值:0）

T（）PM AR（顶标）

（M）T0PSIIP（顶标形状）=「21 （竖放长方形）1

背景深暗处：（M）COLoUK （颜色）=「1（白色）］

背景明亮处：（M）COLOUR （颜色）=「2（黑色）,3（红色）］

对应物标属性编码

BCNNve（航行标志岸标）（M）CATNCM （航行标志类）=

Γ5（左侧恻面标），6（右恻侧面标）

（M）BcNSllP （岸标形状）=1

（桩、杆、秆、竿、柱），2（柳条）1 左側：（M）CoLoUR （颜色）=

"（白），2（黑）］

右侧：（M）C（）L（）UR（颜色）=

「1（白），3（红）］

（O）（X）DaDN （航标编码）=「恻

面标编码1

（C）C3,PAT （彩色图案）=fl

（横条纹）1

（M）MRANS（虚拟航标标识）=

"（否），2（是）］

（0）0BJNAM （英文名称）面标英文名称1

（O）NoBJNM（中文名称）面标中文名称1

（0）1Nn）RM （英文信息）面标英文信息1

（O）NlN/（）M（中文信息）

「側

「侧

面标中文信息1

（C）SORDAT（数据来源日期）=

「YYY YMMDDl

（C）SORlND（数据来源表示）=

CC ,('C' .('('('Cl' ,V

LlCuTS(灯)

附录B编码

续表B.4J

侧面标（岸标）
图像及示意图		____编码说明	____对应物标属性编码____
	一、	J）不同物标组成的助航设备应建立它们之间的主、从关系助航设备含有一个结构物标时,此物标即为主物标,设备物标为从物标当基础结构的特性未知或无结构物标时,可选用一个设备物标作为物标,有一个LICuTS （灯）时、它就应为首选助航设备的名称应编码在属性OBJNAM （英文名称＞内,且可能在主要物标的NOBJNM （中文名称）中，无需对每一从属物标重复其名称标绘在物标的结构上，当使用拉丁字母书写时，就应在OBJNAM（英文名称）内用同样方法拼写，当不是拉丁字母时，就编码在NOBJNM （中文名称）内组成一个助航设备的所有物标应指向相同的点空间物标助航设备可与它所标志的物标（受限区域,障碍物等）并入C_AS-50（关联）内数个助航设备和数个标志的物标可联结在相同的关系中	":）CaTuT（灯类）=「1（指向灯），4 （导向灯），5（航空灯）,6（航空障碍灯）,7（探雾灯）,8（泛光灯）,9（条形灯）MK辅灯）,ɪɪ（聚光灯）」2（前灯）, 13（后灯）,14（低灯｝，15 （高灯）」6 （波纹作用灯），17 （应急灯），，18 （方位灯）.19（水平灯组）.20（垂直灯组）］或（禁止船舶驶入时）：左岸：（M）C30UR（颜色）= 「1（白）,4〈绿）］右岸：（M）C3OUR（颜色）= 「3（红 N （M）IJTCIIr （灯质）=「110（单闪光），999（其他）］（（；） ORlENT（方位）=「（X. XX ）单位:（°）,范围K）~360］（C）SEcTRi （扇形界线 1 ）= 「6公Q单位式"）,范围：（〉~360］〈（：）SECTR2 （扇形界线 2）= 「（x.xx）单位：（°）,范围：0~36＜＞］（C）SlCCRP（信号组）=「（C）（C）］（C）SlCPER （信号周期）=「X. xx/单位:比最小值:0） TuPMAR （顶标）（M）T（）PSlIP（顶标形状）=「］（尖向上锥形）,3（球体形）,5（圆柱形），33 （ X形（整治建筑物限定—-禁止船舶驶入））1 ＜M）C3,（）UR（颜色）=G式白八 2（黑），3（红）］
	KJM


侧面标（`浮标）
图像及示意图		____编码说明	___对应物标属性编码___
左侧侧面浮标		*＞侧面浮标的几何类型为点； B）灯的几何类型为点； C）顶标的几何类型为点； D）除航空障碍物灯或雾探测灯外，COLOUR（颜色）、IM、CIIR （灯质）为灯必备属性； E）当为航空障碍物灯或物探测灯时J：ATLlT （灯类）为灯必备属性；	B＜）Y NVC （航行标志浮标）（M）CATNCM（航行标志类）=「5 （左侧侧面标）,6（右侧侧面标）］（U）CATBYD （浮具类型｝； =「1 （标志船），2（灯船），3（浮鼓八4 （其他）1 （M）BOYSllP（浮标形状）=「1 （锥形（纺锤形、尖顶式形））,2（繼形（圆柱形八,4（标注形）,5（椽子形）］
	I^K

245

内河电子航道图技术规范（JTS 195-3-2019）

续表B.4. 1

侧面标（浮标）
______图像及示意图	____编码说明	对应物标属性编码
:△	r）当为孤光时，skctκi（扇形界线1）、SEeTK2 （扇形界线2 ）为灯必备属性；（；）当不是定光灯时，SICPKR （信号周期），SICGKP（信号组1为灯必备属性； II）当灯为定向的或光栅效应时,（）RIENT（方位）为灯必备属性; I）当禁止驶入的保护水域临近航道时，将X形顶标加装在航道恻面标标体的顶部;此时，X形顶标不发光，该恻面标灯质右岸侧采用红黄互闪光，左岸则采用绿黄互闪光； J）不同物标组成的助航设备应建立它们之间的主、从关系.，助航设备含有一个结构物标时.此物标即为主物标，设备物标为从物标当基础结构的特性未知或无结构物标时,可选用一个设备物标作为物标，有一个LlCHTS （灯）时，它就应为首选助航设备的名称应编码在属性OBJNAM （英文名称）内,且可能在主要物标的NaBJNM （中文名称）中.无需对每一从属物标重复“其名称标绘在物标的结构上，当使用拉丁字母书写时. 就应在（）BJNAM （英文名称）内用同样方法拼写，当不是拉丁字母时，就编码在NoBJNM （中文名称）内.组成一个助航设备的所有物标应指向相同的点空间物标.. 助航设备可与它所标志的物标（受限区域,障碍物等）并入CZS一 S0（关联）内数个助航设备和数个标志的物标可联结在相同的关系•中	左侧：（M）（X）IOUK（颜色）= 「1〈白），2（黑）］右侧：（M）CoM）UE （颜色）= 「1（白），3（红）］（t））C3） ADN （航标编码）=Γxx^l （C）CaLPAT（彩色图案）=「1 （横条纹）1 （M）YlRANS（虚拟航标标识）= 「1〈否），2（是）〕（0）0 B_l）NAM（英文名称）=「側面标英文名称1 （（））NoBJNM（中文名称）=「侧面标中文名称］（U）INn）RM（英文信息）=「侧面标英文信息1 （O） NINn）M（中文信息） =「侧面标中文信息1 （C）SoRDAT（数据来源日期）= 「YYY YMMPI）^∣ （（；） SoRIND（数据来源表示）= 「（K* .（'C . CCCCC, （'■•■］ LlcIrrS（灯）（C）CAT"T（灯类）=「1（指向灯儿4（导向灯），5（航空灯），6（航空障碍灯）.7（探雾灯），8（泛光灯）,9（条形灯）」0（辅灯），11（聚光灯）」2（前灯），13（后灯），14（低灯），15（高灯）/6（波纹作用灯）， 17（应急灯），18（方位灯八19（水平灯组八20（垂直灯组）］左岸：（M） M）LOUR （颜色）= 「1（白）,4（绿）］右岸：（M）CoLoUR （颜色）= 「3（红）］（M）IJTCIIk （灯质）=「110（单闪光）*999（其他）］（CM）RIRNT（方位）=「（X. XX）单位：（。），范围:。~360］（C） SrcTRl （扇形界线 1 }= 「6.0）单位：（。），范围：（）~360］
右侧侧面浮标 m∣pgQ^ 一 B

246

附录B编码

续表B.4. 1

側面标（浮标）
______图像及示意图		____编码说明	对应物标属性编码
			（C）SECTR2〈扇形界线 2）= 「（x.xx）单位：（°）,范围：O~36O］（C）用CCKP（信号组叢= F（C）（Ol （C）SlCPER （信号周期）=小 KXl （单位：3；最小值：0） TOPM AR （顶标）（M）TOPSlIP（顶标形状）=Γ 1 （尖向上锥形），3（球形），5（圆柱形）］（M）C（）LouR（颜色）=「1（白）， 2〈黑），3（红）］
左右通航标（岸标）
图像及示意图		编码说明	对应物标属性编码
	L	A）左右通航标的几何类型为点； B）灯的几何类型为点； C）除航空障碍物灯或雾探测灯 ⅛, COLOIl R （颜色）、UTCllK （灯质）为灯必备属性； I））当为航空障碍物灯或物探测灯时JxTI,IT （灯类）为灯必备属性； E）当为孤光时，SEcTR 1 （扇形界绩1 ）、SECTR2（扇形界线2 ）为灯必备属性； I'）当不是定光灯时,SlCPER （信号周期）、SlCCKP（信号组）为灯必备属性； C）当灯为定向的或光栅效应时,ORIRNT（方位）为灯必备属性；	BcNNVG（航行标志岸标）（M）CATNCM（航行标志类）= 「11（左右通航标）］（M）BcNSUP （岸标形状）=Γ'∣ （桩、杆、秆、竿、柱），3（立标塔）， 100（锥形（纺锤形、尖顶式形））］（M ） COLOUR （颜色）=「1 （白）,3（红）］（（）） CODADN （航标编码）=「xx］（C）（X）LPAT（彩色图案）=「2 （竖条纹），5（条纹（方向未知），6 （边界条纹））］（M）VIRANS（虚拟航标标识）= 「1〈否〉，2（是）］（（））（）BJNAM （英文名称）=「左右通航标英文名称1 （⑴NoBJNM（中文名称）=「左右通航标中文名称1 （U）INF（）RM （英文信息）=「左右通航标英文信息1 （O）NlNF（）M（中文信息）=「左右通航标中文信息1 （C）SORl）AT（数据来源日期）= 「YYYYMMl）I）］（C）SORlND（数据来源表示）= 「（'（* _τ（^,（^,⅛（'（•（•（•（' .（^,-e'l

247

内河电子航道图技术规范（JTS 195-3-2019）

续表B.4J

左右通航标（岸标）
______图像及示意图	____编码说明	对应物标属性编码
	II）不同物标组成的助航设备应建立它们之间的主、从关系助航设备含有一个结构物标时,此物标即为主物标，设备物标为从物标当基础结构的特性未知或无结构物标时,可选用一个设备物标作为物标,有一个LICuTS（灯）时，它就应为首选助航设备的名称应编码在属性OBJNAM （英文名称）内，且可能在主要物标的NOBJNM （中文名称）中，无需对每一从属物标重复.，其名称标绘在物标的结构上，当使用拉丁字母书写时，就应在OBJNAM（英文名称）内用同样方法拼写，当不是拉丁字母时,就编码在NOBJNM（中文名称）内“组成一个助航设备的所有物标应指向相同的点空间物标.，助航设备可与它所标志的物标（受限区域,障碍物等）并入C-ASSO（关联）内数个助航设备和数个标志的物标可联结在相同的关系中	UCllTS（灯）（C）CATljT（灯类）=「1 （指向灯）,4（导向灯），5（航空灯），6（航空障碍灯），7（探雾灯），8（泛光灯）,9（条形灯），10（辅灯），11（聚光灯），12（前灯），13（后灯〉，'14（低灯），15（高灯），16（波纹作用灯）， 17（应急灯）,18（方位灯）/9 （水平灯组），20（垂直灯组）］（M）C3,（）UR〈颜色）=Γ ɪ （白），4（绿）］（M）LITCIir （灯质} = ITI2（其他）］（CM） HlENT（方位）=Γ （Xs XX ） I 单位式。）,范围：0~360］（C） SKCTRl （扇形界线 1 ）= 「第x.xx）单位簿）,范围僅競60］（C ） SECTH2 （扇形界线 2 ）= 「（（糕）单位：,产），范围：（）~3（»］（C）SlCCRP（信号组）=F（C）（C）I （（；） SICPER （信号周期）=「X. xx］（单位:储最小值#）
左右通航标（浮标）
______图像及示意图	____编码说明	对应物标属性编码
7	A）左右通航标的几何类型为点； B）灯的几何类型为点； C）除航空障碍物灯或雾探测灯外，COLOUR （颜色）J.ITCIIR （灯质）为灯必备属性； D）当为航空障碍物灯或物探测灯时，CATLIT （灯类）为灯必备属性； E）当为孤光时,.SECTHl （扇形界线1） "EcTR2（扇形界线2）为灯必备属性； F）当不是定光灯时,SICPER （信号周期）、SlCeRP（信号组）为灯必备属性；	BI）YNvC（航行标志浮标）（M）CATNeM （航行标志类）= 「11（左右通航标）］〈（））（：ATBYD（浮具类型）=「2 （灯船）1 （M）BOYSllP（浮标形状）=ΓI （锥形（纺锤形、尖顶式形）），3（球形）,4（标注形）］（M } COLOUR （颜色）=「1 （白）,3（红）］（（））C3）ADN（航标编码）=「xx］（G）Cl）LPaT （彩色图案）=「2 （竖条纹N （M）VlRANS（虚拟航标标识）= 「1（否），2（是）］（UM）B川AM （英文名称）=Γ左右通航标英文名称］_______

248

附录B编码

续表从4. I

左右通航标（浮标）
______图像及示意图	____编码说明	对应物标属性编码
	C）当灯为定向的或光栅效应时項RlENT（方位）为灯必备属性； II）不同物标组成的助航设备应建立它们之间的主、从关系助航设备含有一个结构物标时,此物标即为主物标,设备物标为从物标当基础结构的特性未知或无结构物标时,可选用一个设备物标作为物标,有一个LIGllTS（灯）时，它就应为首选助航设备的名称应编码在属性DBJNAM （英文名称）内,且可能在主要物标的NOBJNM （中文名称）中，无需对每一从属物标重复.其名称标绘在物标的结构上，当使用拉丁字母书写时，就应在OBJN AM （英文名称）内用同样方法拼写，当不是拉丁字母时，就编码在NDBJNM （中文名称）内组成一个助航设备的所有物标应指向相同的点空间物标“ 助航设备可与它所标志的物标〈受限区域,障碍物等）并入（LA% SU（关联）内数个助航设备和数个标志的物标可联结在相同的关系中	（O）N（）BJNM（中文名称）=「左右通航标中文名称] （O）INH）RM （英文信息）=「左右通航标英文信息1 （U）NlNrt）M（中文，信息）=「左右通航标中文信息1 （C）SuRDAT（数据来源日期> = 「YYYYMMDD] （C）SDKlND（数据来源表示）= 「<^,（^, .<^,<^,₇ （^,<^,（'<'<∙ .（'■■•] IJ（；IlTS（灯）（C）CATlJT（灯类）=「1（指向灯）,4（导向灯），5（航空灯）（航空障碍灯），7（探雾灯），8（泛光灯八9（条形灯），10（辅灯），1M聚光灯）/2（前灯）/3（后灯），14（低灯）」5（高灯），16（彼纹作用灯）， 17 （应急灯），18 （方位灯）,19 （水平灯组八20（垂直灯组）] （M）CuM）UR （颜色）=「I （白）,4（绿》（M）IJTCIIr （灯质）=「112（其他）] （C）I）KlENT（方位）=「（X. XX）单位：（。），范围：0~360] （C ） SECTKI （扇形界线 1 ）= 「（x.xG 单位 Hn,范亂 0~3fi0] （C）SECTK2〈扇形界线 2）= 「6.Χq单位：（°）,范围：（｝~360] （C）SlGcNP（信号组）=「（C 21 （C）SlCpER（信号周期）=「X. x]（单位：»；最小值:0）
示位标（岸标）
图像及示意图	____编码说明	对应物标属性编码
	A）示位标的几何类型为点； B）灯的几何类型为点； C）除航空障碍物灯或雾探测灯 ⅜, COLOll H （颜色）、IjTcllH （灯质）为灯必备属性；	BCNN \-（（航行标志岸标）（M）CATNCM（航行标志类）= 「9（左侧示位标），10（右侧示位标N

249

内河电子航道图技术规范（JTS 195-3-2019）

续表B.4J

示位标（岸标）
图像及示意图		____编码说明	对应物标属性编码
	J	D）当为航空障碍物灯或物探测灯时，CAT"T（灯类）为灯必备属性； K）当为孤光时，SKCTR1（扇形界线1 ）、SECTR2（扇形界线2 ）为灯必备属性； F）当不是定光灯时,SICPKR（信号周期）、SlCCRP（信号组）为灯必备属性；（；）当灯为定向的或光栅效应时J）RlENT（方位）为灯必备属性；	（M） BeNSll P （立/标形状）=「3 （立标塔）1 （M）C3OUK（颜色）=「1（白｝, 2（黑），3（红）］（O） CODADN〈航标编码）=「xx］（C）（X）LPAT（彩色图案）=Γ I （横条纹）,3（斜条纹），5（条纹（方向未知））］（M）VlRANS（虚拟航标标识）= 「1（否），2（是）］（（））（）BJNAM （英文名称） =「示

左	.侧示位标	II）不同物标组成的助航设备应建立它们之间的主、从关系..助航	位标英文名称1 （O）NOBJNM（中文名称）=「示
		设备含有一个结构物标时,此物标即为主物标，设备物标为从物标当基础结构的特性未知或无结构物标时,可选用一个设备物标作为物标，有一个LlCllTS（灯）时，它就应为首选助航设备的名称应编码在属性OBJN AM （英文名称）内，旦可能在主要物标的NoBJNM	位标中文名称1 （U）INn）RM （英文信息）=「示位标英文信息1 （（）） NlNFoM（中文信息）=「示位标中文信息1 （C）SORDAT（数据来源日期）=
右侧示位标			「YYYYMMDD] (C)S()RlND(数据来源表示)=
		（中文名称）中，无需对每一从属物标重复“其名称标绘在物标的结构上，当使用拉丁字母书写时，就应在OBJNAM （英文名称）内用
			「（•（• .（•（* .（•（•（•（•（• LlCHTS（灯）（C）CATl ,IT （灯类）=「1（指向灯）,4（导向灯），5（航空灯），6（航
		同样方法拼写，当不是拉丁字母时，就编码在NOBJNM （中文名称）内..组成一个助航设备的所	空障碍灯），7（探雾灯），8（泛光灯），9（条形灯），1（M辅灯），11（聚光灯），12（前灯），13（后灯），14（低
		有物标应指向相同的点空间物标.，助航设备可与它所标志的物标（受限区域，障碍物等）并入C_AS-S（）（关联）内数个助航设备和数个标志的物标可联结在相同的关系中	灯），15（高灯），16（波纹作用灯）， 17（应急灯）,18（方位灯），19 （水平灯组）,20（垂直灯组夠（M）COLOUR （颜色）=Γ 1 （白），3（红），4（绿）］（M）IJTCIIr （灯质）=「12（莫尔斯光）］（C）（ClENT（方位》=「（X. XK）单位：（。），范围：0~360］〈C） SEcTHl （扇形界线 1 ）= r 6.;《）单位：（。），范围：0~360］

250

附录B编码

续表B.4. 1

75位标（岸标）

图像及示意图编码说明

对应物标属性编码

（C）SEeTR2 （扇形界线 2）= r 0门Q单位：（°），范围:0~360］

（C）SlcCRP（信号组）=「（（：）

（C）I

（（：）SICpKR （信号周期）=「X. xx］（单位：";最小值:。）

泛滥标（岸标）

图像及示意图编码说明	对应物标属性编码
左岸泛滝标 A）泛滥标的几何类型为点； ɪ I B）灯的几何类型为点9 C）顶标的几何类型为点； D）除航空障碍物灯或雾探测灯外,COI,OI∣ R （颜色）、LlTCllR （灯 ¹ 一 . 质）为灯必备属性； \|m^M ■^^^^f^ E）当为航空隣碍物灯或物探测灯时，C ATLIT〈灯类）为灯必备属性； I F）当为孤光时，SECTRl （扇形屮界线1）、SEcTK2（扇形界线2）为 —<!>- 灯必备属性；（；）当不是定光灯时.SlCpER -右岸泛滥标（信号周期）、SlCCRP（信号组）为 — . - ' 灯必备属性；	BcNNVG （航行标志岸标）（M）CATNCM（航行标志类）= 「7（左侧泛滥标），8（右侧泛灌标）］（M）BcNSllP （岸标形状）=［1 （桩、杆、秆、竿、柱）］左侧：（M）COL（）l!R（颜色；¥ = 「1〈白），2（黑）1 右侧：（M）C3,0l!R（颜色〉= 「1（白），3（红）］（O）CODADN（航标编码）=「xx］（C）COLPAT（彩色图案）=Γ'l （横条纹）1 （M）VlRANS（虚拟航标标识）= 「1（否），2（是）］（OM）B川AM （英文名称）=「泛
	滥标英文名称］（O） NoB_IINM （中文名称）=「泛谥标中文名称1
	（O）INn）RM （英文信息）=「泛溜标英文信息］（O）NlNn）M（中文信息）=「泛滥标中文信息1 （③SoRDAT（数据来源日期翼= 「YYYYMMDD］（C）SoRlND（数据来源表示）= 「t^,l^t ,t'l'. ι∙<∙<∙<∙（* .ι^,∙∙∙ 1 UGllTS（灯）

251

内河电子航道图技术规范（JTS 195-3—2019）

续表B.4. 1

泛滥标（岸标》
______图像及示意图	编码说明	对应物标属性编码
	II）当灯为定向的或光柵效应时J）HlENT（方位）为灯必备属性； I）不同物标组成的助航设备应建立它们之间的主、从关系助航设备含有一个结构物标时,此物标即为主物标,设备物标为从物标当基础结构的特性未知或无结构" 物标时,可选用一个设备物标作为物标,有一个IJcHTS（灯）时，它就应为首选,，助航设备的名称应编码在属性UBJNAM （英文名称）内.且可能在主要物标的Nt）BJNM （中文名称）中，无需对每一从属物标重复.其名称标绘在物标的结构上，当使用拉丁字母书写时* 就应在。BJNAM （英文名称）内用同样方法拼写，当不是拉丁字母时,就编码在NoBJNM （中文名称）内组成一个助航设备的所有物标应指向相同的点空间物标“ 助航设备可与它所标志的物标（受限区域,障碍物等）并人C_AS一 SE关联）内数个助航设备和数个标志的物标可联结在相同的关系中	（C）CATLlT （灯类）=「1（指向灯）"4（导向灯）.5（航空灯），6（航空障碍灯）.7（探雾灯）.8（泛光灯）,9（条形灯）/0（辅灯），11（聚光灯）.12（前灯），13（后灯），14（低灯），15（高灯），16（波纹作用灯）， 17（应急灯），18（方位灯），19（水平灯组），20（垂直灯组）］左岸：（M）（X）IOI!R （颜色｝= Γl （白）,4（绿）］右岸：（M）C（）1,UuR （顏色 > = 「3（红》（M）MTCIIK （灯质）=「1（定光）］（C） OKlENT（方位 > = Γ （ X. XX）单位：（。），范围：0~36们（C） SMiTKl （扇形界线 1 ）= 「（x.xx）单位：（°）,范围：0~360］（C ） SEcTH2 （扇形界•缓 2 ）= r （x.xx）单位：（。八范围：0~360］（C） SI（MHP（信号组）=F（G ）（C）I （C） SMPFH （信号周期）=「X. xx］（单位：3;最小值：0） T（）PM AM 顶标）（M）TnPSllP（顶标形状｝ =Γ 1 （尖向上锥形）］（M）C3,3用（颜色）=「1（白）， 3〈红）1
泛海:标（浮标）
____示意图	____编码说明	对应物标属性编码
左侧泛滥标皇右侧泛渔标 A	V泛滥标的几何类型为点； B）灯的几何类型为点； C）顶标的几何类型为点； D）除航空障得物灯或雾探测灯外.COLOUR （颜色）、UTCUK〈灯质）为灯必备属性； E）当为航空障碍物灯或物探测灯时，CATLIT （灯类）为灯必备属性；	BUYNtG（航行标志浮标）（M）CMNeNI（航行标志类）= 「7（左侧泛滥标），8（右侧泛滥标N （O）CATBYD（浮具类皱）=「1 （标志船）.2（灯船"

252

附录B编码

续表从4.1

泛滥标（浮标）

示意图

____编码说明

对应物标属性编码

F）当为孤光时，SECTH1（扇形界线1）、SEcTR2（扇形界线2）为灯必备属性；

C）当不是定光灯时，SMPER （信号周期）-CCKP（信号组）为灯必备属性；

II）当灯为定向的或光栅效应时,（）KlENT（方位）为灯必备属性；

D不同物标组成的助航设备应建立它们之间的主、从关系..助航设各含有一个结构物标时.此物标即为主物标,设备物标为从物标.. 当基础结构的特性未知或无结构物标时,可选用一个设备物标作为物标,看一个IM；IlTS（灯）时,它就应为首选.助航设名■的名称应编码在属性OBJNAM （英文名称）内,且可能在主要物标的NOBJNM （中文名称）中，无需对每一从属物标里复.其名称标绘在物标的结构上.当使用拉丁字母书写时，就应在OBJNAM （英文名称）内用同样方法拼写，当不是拉丁字母时.就编码在NOBJNM （中文名称）内组成一个助航设备的所有物标应指向相同的点空间物标助航设备可与它所标志的物标（受限区域.障碍物等）并入C-AS一 §0（关联）内.数个助航设备和数个标志的物标可联结在相同的关系市

（M）B（）YSllP（浮标形状）=fl （锥形（纺锤形、尖顶式形））,2（鐺形（圆柱形））,4（标注形八5（椽子形）,7（超级浮标）］

左恻=（M）C（）L（）UR（顏色）= 「1（白>3黑N

右侧:（M）C30UK（颜色）= 「1〈白）,3（红）1

（⑴CUDADN （航标编码）=Fxxl

（C）C（）I17T（彩色图案）=Γ1 （横条纹）1

（M）VlKANS（虚拟航标标识）= M 否）,2（是）1

（（）M）BJNAM（英文名称）=（■泛泌标英文名称1

（（））NOBJNM（中文名称）=一泛滥标中文名称1

（D）INr（NM（英文信息）=「泛泄标英文信息1

（O）NlNl，'（）M（中文信息）=!■泛泄标中文信息1

（C）SURDaT（数据来涼日期）= ΓYYYYMMnDl

（C）SUKlND（数据来源表示）= 「（■（•_<•<•,（∙ccci∙,（∙∙∙∙^

Ll皿TS（灯）

（C）CATMT（灯类>=「1（指向灯）,4（导向灯），5（航空灯）,6（航空庫碍灯），7（探雾灯），8（泛光灯）,9（条形灯），10（辅灯），11（聚光灯八12（前灯），13（后灯）.14（低灯）.15（高灯），16（波纹作用灯）， 17（应急灯），18（方位灯），19（水平灯组）.20（垂直灯组）1

左岸:（M）C（）∣,（）UR（颜色）= rɪ （白）,4（绿）1

右岸：（M）CUM）UK（颜色）= 「3（红"

（M）MTCIIK （灯质）=「1（定光N

253

内河电子航道图技术规范（JTS 195-3—2019）

续表氏4」

泛滥标（浮标）
示意图	____编码说明	对应物标属性编码
		（C）ORlENT（方位）=「（X. XX）单位：（。），范围Q~36O］（C） SECTRl （扇形界缓 1 ）= 「6广内单位:（°），范围:0~360］（C ） SEeTR2 （扇形界线 2 ）= 「（X. XX）单位承），范围：（）O360］（C）SlCCRP（信号组）=「（（：）（C）I （C）SICPER （信号周期）=「X. XXI （单位：*;最小值:。） T（）PM AR（顶标）（M）T（） PSUP （顶标形状）=Γ 1 （尖向上锥形）1 （M）C3,（）UR（顔色）=「1（白）， 3（红）］
桥涵标
图像及示意图	编码说明	对应物标属性编码
方形桥涵标	A）桥涵标的几何类型为点； B）灯的几何类型为点； C）除航空⅛碍物灯或雾探测灯外，COLOUR （颜色）J.ITCIIR （灯质）为灯必备属性； D）当为航空障碍物灯或物探测灯时，CATLlT （灯类）为灯必备属性； E）当为孤光时，SECTRl （扇形界线1 ）、SEcTR2（扇形界线2 ）为灯必备属性； F）当不是定光灯时,SICPER（信号周期）、SlCCRP（信号组）为灯必备属性；	BcNNvc （航行标志岸标）（M）CATNCM （航行标志类）= 「12（桥涵标）］（M）BcNSllP （岸标形状）= 「102（方形）、.103（圆形）］（M）C3QUR（颜色）=Γ 1 （白）,3（红）］（O）C3） ADN （航标编码）=「xx］（C）C3,PAT（彩色图案）=「4 （正方形）,5（条纹（方向未知））］（M）VlRANS（虚拟航标标识）= 「1〈否〉，2（是）］（（））（） B_ilNAM （英文名称）=「桥涵标英文名称1 （O） NOBJNM （中文名称）=「桥涵标中文名称1 （O） INn）RM （英文信息）=「桥涵标英文信息1 （O）NlNFoM（中文信息）=「桥涵标中文信息］（C）S（）KDAT（数据来源日期）= 「YYY YMMDDl

254

附录B编码

续表B.4. 1

桥涵标
图像及示意图	编码说明	对应物标属性编码
圆形桥涵标 ⅞r^	C）当灯为定向的或光栅效应时,O RlENT（方位）为灯必备属性； II）不同物标组成的助航设备应建立它们之间的主、从关系..助航设备含有一个结构物标时,此物标即为主物标品设备物标为从物标当基础结构的特性未知或无结构物标时,可选用一个设备物标作为物标，有一个LlCUTS （灯）时，它就应为首选助航设备的名称应编码在属性OBJNAM（英文名称）内,且可能在主要物标的NoBJNM （中文名称）中，无需对每一从属物标重复其名称标绘在物标的结构上，当使用拉丁字母书写时，就应在OBJNAM （英文名称）内用同样方法拼写，当不是拉丁字母时，就编码在NOB_iINM （中文名称）内组成一个助航设备的所有物标应指向相同的点空间物标助航设备可与它所标志的物标（受限区域,障碍物等）并入C_4S-S0（关联）内数个助航设备和数个标志的物标可联结在相同的关系中	（C）SoKlND（数据来源表示）= 「CC .（'C. （'C（∙C（∙ .（'■•■ ^∣ LIeuTS（灯）（C）CAT"T（灯类）=「1（指向灯）.4（导向灯）,5（航空灯），6（航空障碍灯），7（探雾灯），8（泛光灯）,9（条形灯）」0（辅灯）/1（聚光灯），12（前灯），13（后灯）/4（低灯），15（高灯），16（波纹作用灯）， 17（应急灯）,18（方位灯），19 （水平灯组），20（垂直灯组）］（M〈COLOUR （颜色）=「3 （红）,4（绿）］（M） I.ITCIIK （灯质）=「1 （定光）］（C）ORlENT（方位} —「（ X. XX ） I 单位：（"；范围：0~360］（C）SECTRl （扇形界线 1 ）= KX.kx）单位:F标范围：0£360］（C）SECTR2 （扇形界线 2）= 「（x.xx）单位：（°）,范围：0~360］ {C） SICCRP（信号组）=T（C）（C）I （C）SlCPER （信号周期）=「X. xx］（单位："最小值:①
通航桥孔标志
示意图	____编码说明	对应物标属性编码
通航桥孔左侧标志玲	A）通航桥孔左侧标志的几何类型为点； B）灯的几何类型为点； C）除航空障碍物灯或雾探测灯外，COLOUR （颜色）、IjTcllR （灯质）为灯必备属性； I））当为航空旗碍物灯或物探测灯时J；ATl,IT （灯类）为灯必备属性； K）当为孤光时，5ECTR"扇形界线1 ）、SKCTR2（扇形界线2）为灯必备属性；	BCNNvc （航行标志岸标）（M）CATNCM（航行标志类）= 「17（通行桥孔左侧标），18（通行桥孔右侧标）］（M）（X）LOUR （颜色）=「1 （白）,3（红）］ <（）） CODADN（航标编码）=「通航桥孔标志编码1 （C）C3,PAT（彩色图案）=「2 （竖条纹）1 （M） VlBANS（虚拟航标标识）= 「1（否），2（是）］
通航桥孔右侧标志 <►

255

内河电子航道图技术规范（JTS 195-3-2019）

续表B∙4.l

通航桥孔标志

示意图

编码说明

对应物标属性编码

F）当不是定光灯时,SICPKK （信号周期）、SICCKP（信号组）为灯必备属性；

C）当灯为定向的或光栅效应时,（）KlENT （方位）为灯必备属性；

ID不同物标组成的助航设备应建立它们之间的主、从关系助航设备含有一个结构物标时,此物标即为主物标,设备物标为从物标当基础结构的特性未知或无结构物标时,可选用一个设备物标作为物标.有一个LlellTS（灯）时，它就应为首选“助航设备的名称应编码在属性（）BJNAM （英文名称）内,且可能在主要物标的NOBJNM <中文名称）中.无需对每一从属物标重复.其名称标绘在物标的结构上，当使用拉丁字母书写时，就应在（）BJNaM（英文名称）内用同样方法拼写，当不是拉丁字母时.就编码在N（）BJNM（中文名称）内.组成一个助航设备的所有物标应指向相同的点空间物标..助航设备可与它所标志的物标（受限区域.障碍物等）并人C-ASS（）（关联）内.数个助航设备和数个标志的物标可联结在相同的关系中

（（））（）BJNAM（英文名称）=「通航桥孔标志英文名称1

（（））N（）BJNM（中文名称）=［■通航桥孔标志中文名称］

（（）） INKORM （英文信息）=「通航桥孔标志英文信息1

（（））NlNM）M（中文信息）=Γ⅛ 航桥孔标志中文信息1

（C）S（）RDAT（数据来源日期）= Γ YYYYMMI）Π^∣

（C）S（）KlNl）（数据来源表示）= f l'l∙,<∙（∙,（^,（∙（'∣∙C√'∙∙∙l

LlellTS（灯）

（M）C（）L（）UH （颜色）=「6 （黄W

（M）UTClK《灯质> =「110（单闪光）1

（C）SlGGRP（信号组）=RC）（c>l

（C）SlCPER（信号周期）=「X.

Xx^∣（单位：s；最小值：0）

（C）SIGSEQ（信号时序）=「“』+ （KU. I-）；（ KE. E） + LL. L］（单位：H）

表B.4.2信号标志

通行信号标（岸标）

图像及不意图

编码说明

对应物标属性编码

门通行信号标的几何类型为点；

B）灯的几何类型为点；

（：）除航空障碍物灯或雾探测灯外.COLOUR （颜色）、UTClIR（灯质）为灯必备属性；

D）当为航空障碍物灯或物探测灯时，CATLIT（灯类）为灯必备属性；

BCNSCN （信号标志岸标）

（M）CATSCM （信号标志类）=「1 （通行信号标）1

（M）BCNSllP （岸标形状）=「1 （桩、杆、秆、竿、柱）,2（柳条）,3（岸标塔）,999（其他"

（M）C（）L（）UK （颜色）=Γ 1 （白）,2（黑）,3（红）1

256

附录B编码

续表氏4. 2

I 通行信号标（岸标） -
I 图像及示意图	编码说明	对应物标属性编码
	「当为孤光时,SKCTRl （扇形界线1）、SEcTR2（扇形界线2）为灯必备属性； F）当不是定光灯时,SICPEK（信号周期八SICCRP（信号组）为灯必备属性； C）当灯为定向的或光栅效应时,OKIKNT（方位）为灯必备属性； II）不同物标组成的助航设备应建立它们之间的主、从关系“助航设备含有一个结构物标时,此物标即为主物标,设备物标为从物标当基础结构的特性未知或无结构物标时,可选用一个设备物标作为物标,有一个LlGllTS（灯）时，它就应为首选.助航设备的名称应编码在属性（）B∙I N A M （英文名称）内,且可能在主要物标的NOBJNM （中文名称）中，无需对每一从属物标重复.其名称标绘在物标的结构上.当使用拉丁字母书写时，就应在OBJNAM （英文名称）内用同样方法拼写，当不是拉丁字母时.就编码在NOBJNM （中文名称）内.组成一个助航设备的所有物标应指向相同的点空间物标助航设备可与它所标志的物标（受限区域.庫癖物等）并入C_A5一 %）（关联）内.数个助航设备和数个标志的物标可联结在相同的关系中	（O）C3）Al）N（航标编码）=I■通行信号标编码1 （C）C（）LPAT（彩色图案｝ =「3 （斜条纹）1 （C）CoNOTN｛状态）=「1（建造中）,2（废弃的），3（改造中），5（计划建造的）,999（其他）1 （M）YlRANS（虚拟航标标识）= 「1（否）,2（是N （（））（）BJNAM（英文名称）=「通行信号标英文名称1 （（））N（）BJNM（中文名称）=「通行信号标中文名称］（（））INF（）RM（英文信息）=!•通行信号标英文信息1 （O） NlNH）M （中文信息） =「通行信号标中文信息］（C）S（）RDAT（数据来源日期）= ΓYYYYMMDn］（C）S（）RlNl）（数据来源表示）= ［（∙<∙,（^,l'_τC（'（∙<^-l',l∙∙∙∙］ LlcllTS（灯｝（M）（X）LODR（IJfi） =「3（红色）,4（绿色）1 （M）IJTCIik （灯质｝ = M定光）］
鸣笛标（岸标）
I 图像及示意图	编码说明	对应物标属性编码
S	*）鸣笛标的几何类型为点； B）灯的几何类型为点； C）除航空障碍物灯或雾探测灯外，C（W）UK （颜色）、UTcllH （灯质）为灯必备属性；	BCNSCN （信号标志岸标）（M）CiTScM（信号标志类）=［2 （鸣笛标）］（M）C（）I,（）UK （颜色）=「1 （白）,2（黑）］（⑴C（）D1DN（航标编码） =「信号标志编玛1

257

内河电子航道图技术规范（JTS 195-3-2019）

续表氏4. 2

鸣笛标（岸标）

图像及示意图编码说明

对应物标属性编码

-― ' D）当为航空障碍物灯或物探测

^^ 灯时，C ATUT（灯类）为灯必备

一^^ 属性；

E）当为孤光时，SKCTRl （扇形

9 - 界线1 ）. SKCTR2〈扇形界线2 ）为

灯必备属性；

i F）当不是定光灯时,SIGPEH （信

号周期）、SICCRP（信号组）为灯必备属性；

C）当灯为定向的或光栅效应

（C）COLPAT（彩色图案）=「3 （斜条纹）］

（M）BCNSllp （岸标形状）=Γ'l （桩、杆、秆、竿、柱）,2（柳条）,3（岸标塔），999（其他N

（C）CONDTN （状态）=「1（建造中）,2（废弃的），3（改造中），5（计划建造的），999（其他）］

（M）VlRANS（虚拟航标标识）= 「1（否），2（是）］

时J）RlENT（方位）为灯必备属性；

II）不同物标组成的助航设备应建立它们之间的主、从关系“助航设备含有一个结构物标时.此物标即为主物标，设备物标为从物标.. 当基础结构的特性未知或无结构物标时,可选用一个设备物标作为物标,有一个"CUTS（灯）时，它就应为首选助航设备的名称应编码在属性OBJN AM （英文名称）内,且可能在主要物标的NOBJNM （中文名称）中，无需对每一从属物标重复..其名称标绘在物标的结构上，当使用拉丁字母书写时，就应在（）BJNAM （英文名称）内用同样方法拼写，当不是拉丁字母时，就编码在NoBJNM （中文名称）内..组成一个助航设备的所有物标应指向相同的点空间物标“ 助航设备可与它所标志的物标（受限区域,障博物等）并入CUS一 S（）（关联）内..数个助航设备和数个标志的物标可联结在相同的关系中

（（））（）BJNAM（英文名称）=「鸣笛标英文名称1

（O）NOBJNM（中文名称）=一鸣笛标中文名称］

（O） INFORM （英文信息）=「鸣笛标英文信息1

（（）） NlNF（MM中文信息）=「鸣笛标中文信息1

（C）SORl）AT（数据来源日期）=

「YYY YMMDDl

（C）SuRIND（数据来源表示）= 「（^,（*,^^t*τ^t'^t'^t'^l'^t∖^l°"l

I」CHTS（灯）

（M）CULuuR （颜色｝ =「4（绿色）1

（M）LiraiK （灯质）=「4（快闪光）］

（O用（*;kp（信号组】=Γ （O （C）I

（C）SlGPEK （信号周期）=Γ X. XXH单位：，；最小值：0）

〈C）SlCS叫〈信号时序）=Γ∣.L. I.

+ （ EE. E）；（口，：. in + LI” L］（单位心）

TUPM AR（顶标）

（M）TDPSllP（顶标形状）=「3 （球体形）1

（M）C（）1,（）IJK（颜色£=庭（白｝, 2（黑）1

258

附录B编码

续表8.4.2

_______________________摩⅛（浮标）

示意图

编码说明____

对应物标属性编码

无

A）鸣笛标的几何类型为点；

B）灯的几何类型为点；

（：）除航空障碍物灯或雾探测灯外，C（）lOUR （颜色）、LlTClIK （灯质）为灯必备属性；

D）当为航空障碍物灯或物探测灯时.C ATUT （灯类）为灯必备属性；

E）当为孤光时，SE（TK1（扇形界线1 ）、SECTK2（扇形界线2）为灯必备属性；

F）当不是定光灯时,SICPER（信号周期）、SIC6HP（信号组）为灯必备属性；

C ）当灯为定向的或光栅效应时,ORIKNT（方位）为灯必各属性;

II）不同物标组成的助航设备应建立它们之间的主、从关系.助航设备含有一个结构物标时,此物标即为主物标.设备物标为从物标当基础结构的特性未知或无结构物标时.可选用一个设备物标作为物标,有一个IJClITS（灯）时.它就应为首选助航设备的名称应编码在属性IWNAM（英文名称）内,且可能在主要物标的NOBJNM （中文名称）中，无需对每一•从属物标重复.其名称标绘在物标的结构上，当使用拉丁字母书写时，就应在OBJNAM （英文名称）内用同样方法拼写，当不是拉丁字母时，就编码在NOBJNM（中文名称）内..组成一个助航设备的所有物标应指向相同的点空间物标助航设各可与它所标志的物标（受限区域.障碍物等 >并入C_A" S5关联）内数个助航设名•和数个标志的物标可联结在相同的关系中

BOYSCN（信号标志浮标）

（M）CATSCM（信号标志类）=「2 （鸣笛标）1

（（）） CATBYl）（浮具类型）=Γ1 （标志船）,2（灯船）,3（浮鼓），999 （其他）1

（M）BoYSllP（浮标形状）=「1 （锥形（纺锤形、尖顶式形）），2（罐形（圆柱形）），3（球形）,4（标注形）*999（其他）1

（M ） COLOUR （顏色）=[1 （白 >,2（黑）1

（C）C（）LPAT（彩色图案）=「3 （斜条纹）1

（H）VlKANS（虚拟航标标识）= "（否）,2（是）1

（（））（）BJNAM（英文名称）=「鸣笛标英文名称1

（（））N（）BJNM（中文名称）=一鸣笛标中文名称1

（（）>INN）KM（英文信息> =「鸣笛标英文信息1

（O）NlNM）M （中文信息） =「鸣笛标中文信息1

（C）SUKΓHT（数据来源日期）= FyyyymmpdI

（C）SI）KlND（数据来源表示）=

∣^ Cl' ,<'（',<•<■（■（■<•,（'■■•]

IjGllTS〈灯）

（M）C30UR（颜色）=「4（绿色N

〈M"JrCllR （灯质）=「4（快闪光N

（C）SlceRP（信号组}=「（（；）（C）I

（C）SlePEm 信号周期）=「X. 立1（单位ε；量小值:0）

（C）SICSE（式信号时序）=CLLL + （KK. I<} ；（ EIC. K ） + 1,1“ 1/（单位:G

259

内河电子航道图技术规范（JTS 195-3—2019）

续表B.4.2

鸣笛标（浮标）
示意图			____编码说明	对应物标属性编码
				TOPMAR（顶标）（M）T（）PSllp（顶标形状）=Γ 3 （球体形）］（M）C3,（）UR（颜色）=Γ1（白）， 2（黑）］
界限标（岸标）
图像及示意图			____编码说明	对应物标属性编码
			A）界限标的几何类型为点； B）灯的几何类型为点； C）除航空億碍物灯或雾探测灯外，COLOUR （颜色）J.ITCIIR （灯质）为灯必备属性； D）当为航空障碍物灯或物探测灯时J：ATLIT（灯类）为灯必备属性； E）当为孤光时，SECTRl （扇形界线1 ）、SEcTR2（扇形界线2 ）为灯必备属性； F）当不是定光灯时,SICPFR（信号周期）、SlCCRP（信号组）为灯必备属性；（；）当灯为定向的或光栅效应时刀RlENT（方位）为灯必备属性；	BCNSCN （信号标志岸标）（M）CATSCM （信号标志类）=「3 （界限标）］（M ） COLOUR （颜色｝ =「1 （白）,2（黑）］（O）C3） ADN （航标编码）=「界限标编码1 （C）COLPAT（彩色图案）=「3 （斜条纹）1 （M）BeNSllP （岸标形状）=Γ '1 （桃、杆、秆、竿、柱），2（柳条）,3（岸标塔），999（其他〉］（C）CoNDTN（状态）=「1（建造中）,2（废弃的），3（改造中八5（计划建造的），999（其他）］（M）VlRANS（虚拟航标标识）= 「1（否），2（是）］（OM）BJNAM （英文名称） =「界限标英文名称1 （O）NoBJNM（中文名称）=「界限标中文名称1 （O）INn）RM （英文信息）=「界限标英文信息1 （（）） NlNn）M（中文信息）=「界限标中文信息1 （C） SORDAT（数据来源日期）= 「YYY YMMDPl （C）SORlND（数据来源表示）= 「re JT. <'（'ct'<∙, ι∙ • • -1 IJCuTS（灯）（M）C3QUR（颜色）=「3（红色）1

I
	∖ F -•— r
/	E	/

260

附录B编码

续表氏4. 2

I 界限标（岸标） -
I 图像及示意图		编码说明	对应物标属性编码
		II）不同物标组成的助航设各应建立它们之间的主、从关系助航设备含有一个结构物标时.此物标即为主物标,设备物标为从物标当基础结构的特性未知或无结构物标时,可选用一个设备物标作为物标,有一个IjCllTS（灯）时.它就应为首选“助航设备的名称应编码在属性（）BJNAM （英文名称）内,且可能在主要物标的N（）BJNM （中文名称）中，无需对每一从属物标重复其名称标绘在物标的结构上.当使用拉丁字母书写时，就应在OBJNAM （英文名称）内用同样方法拼写，当不是拉丁字母时，就编码在NOKJNM （中文名称）内.组成一个助航设备的所有物标应指向相同的点空间物标助航设备可与它所标志的物标（受限区域.障碍物等）并入（：—AS-5（）（关联）内.数个助航设备•和数个标志的物标可联结在相同的美系中	（M）IJTCIIr （灯质）=「4（快闪光）1 （C）SICCKP （信号组）=「（（：）（C）I （C）S1（；PER （信号周期） =「X. *κ］（单位e;最小值：0）（C）SlCSEQ（信号时序）=Γ∣.∣-I.+ SKE）；（HH. E） + U,. L］（单位:G TOPMAR（W）（M）T（）阳叭顶标形状）=［12 （菱形（钻石形））1 （M）C（）L（）UR（颜色）=「1（白）, 2（黑）］
I 界限标（浮标）
I 示意图		编码说明	对应物标属性编码
	BK	A）界限标的几何类型为点； B）灯的几何类型为点； C）除航空障碍物灯或雾探测灯外,COLOUR（颜色）、UTCllH （灯质）为灯必备属性； I））当为航空障碍物灯或物探测灯时，CATUT （灯类）为灯必备属性； E）当为孤光时，SECTRl （扇形界线1）、SECTR2（扇形界线2）为灯必备属性； -当不是定光灯时"SlCPEK （信号周期八SlCCHP（信号组）为灯必备属性；	BOYS6N（信号标志浮标）（M） CATSCM （信号标志类）=「3 （界•限标）］（0） CATBYD（浮具类型）=「1 （标志船），2（灯船）,3（浮鼓）,999 （其他）1 （M ） COLOUR （≡fi） =「1 （白 >」（黑N （C）C（）LP*T（彩色图案）=「3 （斜条纹）］（M}Bl）YSIIP（浮标形状 > =［1 （锥形（纺锤形、尖顶式形）），2（罐形（圆柱形）），3（球形）.4（标注形L999（其他）］

261

内河电子航道图技术规范（JTS 195-3—2019）

续表B.4.2

	界限标（浮标）
示意图	编码说明	对应物标属性编码
	c∖当灯为定向的或光栅效应时M）HIENT （方位）为灯必备属性； II）不同物标组成的助航设备应建立它们之间的主、从关系助航设备含有一个结构物标时,此物标即为主物标,设备物标为从物标当基础结构的特性未知或无结构• 物标时,可选用一个设备物标作为物标,有一个IJcHTS（灯）时，它就应为首选,，助航设备的名称应编码在属性UBJNAM （英文名称）内,且可能在主要物标的NDBJNM （中文名称）中.无需对每一从属物标重复.其名称标绘在物标的结构上，当使用拉丁字母书写时* 就应在。BJNAM （英文名称）内用同样方法拼写，当不是拉丁字母时,就编码在NoBJNM （中文名称\内组成一个助航设备的所有物标应指向相同的点空间物标“ 助航设备可与它所标志的物标（受限区域,障碍物等）并人C_AS-SE关联1内数个助航设备和数个标志的物标可联结在相同的关系中	（（DCOI）ADN （航标编码）=「界限标编码1 （M）VlRANS（虚拟航标标识）= 「1（否）.2（是）］（U）UBJNAM（英文名称］=「界限标英文名称1 （（）） NaBJNM （中文名称）=「界限标中文名称］（U） INFuKM（英文信息］=「界限标英文信息1 （（）） NlNF（）M（中文信息）=「界限标中文信息1 （C）SOKDAT（数据来源日期）= 「YYY YMMDDl （（；） SoHlND（数据来源表示）= ft, CC₁ （'（'（'（'C _τ C ■■■"］ Ll皿T（灯）（M）（；ULuuR（颜色）=「3（红色）］（M）IJTCIIk （灯质）=「4（快闪光N （C）SMeRP（信号组）=「（（：）〈 C）］（ClSlGPEH （信号周期} =「x-XXh单位炉；最小值：0）（C）SlcSRQ（信号时序）=「LL. L + （KE. 1‹）；（ UK. K） + LLLI （单位小） TUPM AR（顶标）（M）TuPSllp〈顶标形状）=「12 （菱形（钻石形））1 {MMX）I,3JR（颜色）=「1（白 >, 2（黑”
	水深信号标（岸标）
示意图	____编码说明	对应物标属性编码
	A）水深信号标的几何类型为点: B）灯的几何类型为点； C ）除航空障碍物灯或雾探测灯外.CaL（）UR（颜色）、UTCllH （灯质）为灯必备属性；	BCNSGN （信号标志岸标）（M）CATS（；M（信号标志类）=「4 （水深信号标）1 （M）（RlQuH （颜色）=Γ ɪ （白）3黑*3（红）1

262

附录B编码

续表B.4.2

水深信号标（岸标）
____示意图	____编码说明	对应物标属性编码
	I））当为航空障碍物灯或物探测灯时,caTι JR灯类）为灯必备属性； "当为孤光时』ECTHl （扇形界线1 ）、SECTR2（扇形界线2 ）为灯必备属性； I'）当不是定光灯时,SIGPEK （信号周期八SlCCRP（信号组）为灯必备属性； C）当灯为定向的或光栅效应时J）RIENT（方位）为灯必备属性 II）不同物标组成的助航设备应建立它们之间的主、从关系助航设备含有一个结构物标时，此物标即为主物标,设备物标为从物标. 当基础结构的特性未知或无结构物标时,可选用一个设备物标作为物标,有一个LICIITS（灯）时,它就应为首选助航设备的名称应编码在属性OB₁INAM（英文名称〉内,且可能在主要物标的NOBJNM （中文名称）中，无需对每一从属物标重复其名称标绘在物标的结构上，当使用拉丁字母书写时，就应在UB₁INAM （英文名称）内用同样方法拼写，当不是拉丁字母时,就编码在NuBJNM（中文名称）内“组成一个助航设备的所有物标应指向相同的点空间物标..助航设备可与它所标志的物标（受限区域,障碍物等）并入C-ASSu（关联）内一数个助航设备和数个标志的物标可联结在相同的关系中	（M）BCNSlIP （岸标形状）=「1 （桩、杆、秆、竿、柱），2（柳条），3（岸标塔），999（其他）］（U）CODADN（航标编码）=「水深信号标编码］（C）CDLPAT（彩色图案）=「3 （斜条纹）1 （SCDNDTN（状态）=「1（建造中）,2（废弃的），3（改造中）,5（计划建造的八999（其他）1 （M）VlHANS（虚拟航标标识）= 「1（否），2（是）］（OM）KINAM（英文名称）=「水深信号标英文名称1 （（）） NUBJNM （中文名称） =「水深信号标中文名称1 （⑴INFoHM （英文信息）=「水深信号标英文信息1 （⑴NlNN）M（中文信息）=「水深信号标中文信息1 （G）St）RDaT（数据来源日期）= 「YYYYMMDD］（C）SuRIND（数据来源表示、 = 「CC-C（∖（∙（∙t∙J'（'-（^,∙∙∙^］ LlellT$（灯）（MM：30UK（颜色＞ =「1（白色）,3（红色）,4（绿色N （M）IJTCIIr （灯质）=「1 （定光）1
水深信号标（浮标）
________图像	编码说明	对应物标属性编码
无	A）水深信号标的几何类型为点； B）灯的几何类型为点； C）除航空障碍物灯或雾探测灯外，C3OUK（颜色）、LlTCllK （灯质）为灯必备属性；	BCNSGN （信号标志岸标）（M）CATSCM（信号标志类）=「4 （水深信号标H （M）CDLUUR（颜色）=「I （白）,2（黑）,3（红 N

263

内河电子航道图技术规范（JTS 195-3—2019）

续表B.4.2

水深信号标（浮标）
图	像	____编码说明	对应物标属性编码
		D）当为航空障碍物灯或物探测灯时，CATIJT（灯类）为灯必备属性； E）当为孤光时J以：m （扇形界线1）、SECTR2（扇形界线2）为灯必备属性； F）当不是定光灯时,SICPHH （信号周期），SICCKP （信号组）为灯必备属性； C）当灯为定向的或光栅效应时J）RIKNT（方位）为灯必备属性: II）不同物标组成的助航设备应建立它们之间的主、从关系.助航设备含有一个结构物标时,此物标即为主物标，设备物标为从物标当基础结构的特性未知或无结构物标时,可选用一个设备物标作为物标,有一个UCllTS（灯）时，它就应为首选助航设备的名称应编码在属性"BJNAM （英文名称）内,且可能在主要物标的NuBJNM （中文名称）中，无需对每一从属物标重复..其名称标绘在物标的结构上，当使用拉丁字母书写时，就应在UB₁INAM（英文名称）内用同样方法拼写，当不是拉丁字母时,就编码在Nt）BJNM（中文名称）内“组成一个助航设备的所有物标应指向相同的点空间物标“助航设备可与它所标志的物标（受限区域.障碍物等）并入CZSS（）（关联）内数个助航设备和数个标志的物标可联结在相同的关系中	（M）BOYSUP（浮标形状）=rl （锥形（纺锤形、尖顶式形1）,2（締形（圆柱形）），3（球形）.4（标注形），999（其他）1 （O） CATBYl）（浮具类型）=Γ'l （标志船），2（灯船），3（浮鼓），999 （其他）1 （U）（2DADN （航标编码）=「水深信号标编码］（C）COLPAT（彩色图案）=「3 （斜条纹）1 （C）CaNDTN （状态）=「1（建造中）,2（废弃的八3（改造中1,5（计划建造的），999 （其他）］（M）VlRANS（虚拟航标标识）= 「1（否）.2〈是）］（U）UBJN 4M（英文名称）=「水深信号标英文名称1 ｛））N0 BJNM（中文名称）=「水深信号标中文名称1 （U）INFuRM（英文信息）=「水深信号标英文信息］（D）NINFOM （中文信息）=「水深信号标中文信息1 （C）SoiWAT（数据来源日期）= 「YYYYMMl）Dl （C）S6HIND（数据来源表示）= 「Γ'Γ^, _t（'Γ∙₇ <•（•（'［•（'₇t'∙∙∙^∣ IJcllTS（灯）（M）CulOuR（颜色］ =「1‹白色）,3（红色）,4（绿色）］（M）IJTCiik〈灯质）=「1（定光）1
横流标（岸标）
图像及示意图		____编码说明	对应物标属性编码
		A）横流标的几何类型为点； B）灯的几何类型为点； C）顶标的几何类型为点；	BCNSCN（信号标志岸标）（M）CATScM（信号标志类'）（横流标N （M）CuM）UH （颜色）= （白），2（黑），3（红”	=「5 Γ∣

264

附录B编码

续表B.4.2

横流标（岸标）
图像及示意图			编码说明	对应物标属性编码
			D）除航空障得物灯或雾探测灯外1COLOUR（颜色）、UTellR （灯质）为灯必备属性； K）当为航空障碍物灯或物探测灯时，CATLIT （灯类）为灯必备属性；	（M）BcNSllP （岸标形状）=Γ'l （桩、杆、秆、竿、柱），2（柳条），3（岸标塔），6（堆石标）;100（锥形），101 （罐形），999（其他）］（⑴CODADN（航标编码）=「横流标编码］
	1 ^*	Ll
		^0T*	F）当为孤光时，SECTRl （扇形界线1）、SEcTR2（扇形界线2）为灯必备属性； C）当不是定光灯时，SICPER （信号周期）、SlGCRP（信号组）为灯必备属性； ID当灯为定向的或光栅效应时M）RlENT（方位）为灯必备属性； I）不同物标组成的助航设备应建立它们之间的主、从关系助航设备含有一个结构物标时，此物标即为主物标品设备物标为从物标当基础结构的特性未知或无结构物标时,可选用一个设备物标作为物标,有一个IJCuTS（灯）时，它就应为首选助航设备的名称应编码在属性OBJNAM（英文名称）内，且可能在主要物标的NOBJNM （中文名称）中，无需对每一从属物标重复其名称标绘在物标的结构上，当使用拉丁字母书写时，就应在OBJNAlVM英文名称）内用同样方法拼写，当不是拉丁字母时，就编码在NoBJNM （中文名称）内..组成一个助航设备的所有物标应指向相同的点空间物标助航设备可与它所标志的物标（受限区域,障碍物等）并入（LAS一 S0（关联）内数个助航设备和数个标志的物标可联结在相同的关系中	（C）C3,PAT（彩色图案）=「3 （斜条纹）1 （C）CaNDTN（状态）=「1（建造中）,2（废弃的），3（改造中），5（计划建造的）,999 （其他）］（M）VlRANS（虚拟航标标识）= 「1 （否）,2（是）］（D）OBJNAM （英文名称）=「横流标英文名称1 （⑴NOBJNM （中文名称）=「横流标中文名称］（O）INn）RM（英文信息）=「横流标英文信息］（⑴NINN）M（中文信息）=「横流标中文信息］（C）SORDAT〈数据来源日期）= Γ YYYYMMPI）! （C） S（）RlND（数据来源表示）= 「（^,（^,.t'（∙.（（（*（•（•_（•■■■ 1 LICllTS（灯）（M）C30UR （颜色）=「3 （红八4（绿）］（M） I.ITCIIK （灯质）=ITlM 顿光H （C）SlceRP（信号组）=F（C）（C）I （C）SlCPKH （信号周期）=「X. XX臻单位：g最小值"）（C）SICSEQ（信号时序）=「LL L + （EEJ：）；（，£，）+ Ih L］（单位:G TI）PMAR （顶标）（M）T（）PSllP（顶标形状）=Γ 12 （菱形）1 （M）C3OUR（颜色）=「1 ｛白色）2（黑色）,3（红色）］
	e恻横流标	— - i - J
	子側横流标	B

265

内河电子航道图技术规范（JTS 195-3-2019）

续表氏4. 2

图像及示意图

横流浮标（左侧）

横流浮标（右侧）

266

横流标（浮标）

编码说明

A）横流标的几何类型为点；

B）灯的几何类型为点；

C）顶标的几何类型为点；

D）除航空障碍物灯或雾探测灯外，COLOUR （颜色）J.ITCIIR （灯质）为灯必备属性；

K）当为航空障得物灯或物探测灯时，CATLlT（灯类）为灯必备属性；

F）当为孤光时，SECTRl （扇形界线1 ）、SEeTR2（扇形界线2）为灯必备属性；

C）当不是定光灯时，SICPER （信号周期）、SlcCRP（信号组）为灯必备属性；

II）当灯为定向的或光栅效应时J）KlENT（方位）为灯必备属性;

I）不同物标组成的助航设备应建立它们之间的主、从关系..助航设备含有一个结构物标时,此物标即为主物标，设备物标为从物标当基础结构的特性未知或无结构物标时，可选用一个设备物标作为物标，有一个LlCHTS（灯）时，它就应为首选..助航设备的名称应编码在属性OBJNAM（英文名称）内，且可能在主要物标的NOBJNM t中文名称）中，无需对每一从属物标重复..其名称标绘在物标的结构上，当使用拉丁字母书写时，就应在OBJNAM（英文名称）内用同样方法拼写，当不是拉丁字母时,就编码在NoBJNM （中文名称）内..组成一个助航设备的所有物标应指向相同的点空间物标.. 助航设备可与它所标志的物标（受限区域,障碍物等）并入CJS-S（）（关联）内..数个助航设备和数个标志的物标可联结在相同的关系中

对应物标属性编码

BuYSCN（信号标志浮标）

（M）CATSCM〈信号标志类）=「5 （横流标）1

（M）COLOUR （颜色）=Γ 1 （白）,2（黑），3（红）］

（M）BaYSllP（浮标形状）=Γ 1 （锥形（纺锤形、尖顶式形））.100 （菱形）999（其他）］

（O）（X）DADN（航标编码）=「横流标编码1

（O） CATBYD（浮具类型）=f l （标志船），2（灯船），3（浮鼓八999 （其他）1

（C）C3,PAT （彩色图案）=「3 （斜条纹）1

（M）VlRANS（虚拟航标标识）= 「1（否），2（是）］

（（）M）B川AM（英文名称）=「横流标英文名称1

（O）NoBJNM（中文名称）=「横流标中文名称1

（O）INn）KM （英文信息）=「横流标英文信息1

（O）NlNn）M（中文信息）=「横流标中文信息1

（C）S（）RDAT（数据来源日期）=

「YYY YMMl）D ］

（C）SoRlND（数据来源表示）=

「CC _τc<∙ . （'（'（'Cl' .f∙∙∙∙^］

LlCllTS〈灯）

（M）COIQUR〈颜色）=「3 （红）,4（緑）］

（M）IJTCIIk （灯质）=ITil （顿光）1

（C）SlCCRP（信号组）=「〈（：）（（：）］

（C）SICPER〈信号周期）=「X.

XXI （单位小最小值：0）

（C）SICSEQ〈信号时序）=Γ∣J..!.+ （KK. !'：）;（ KK. K） + U,. L］（单位：G

附录B编码

续表B.4.2

节制闸标（岸标）

示意图

编码说明

对应物标属性编码

A）节制闸标的几何类型为点；

B）灯的几何类型为点；

C）除航空障得物灯或雾探测灯外，CUL3J R （颜色）、UTCuR （灯质）为灯必备属性；

I））当为航空障伸物灯或物探测灯时，CATIJT （灯类）为灯必备属性；

R）当为孤光时，SECTR1（扇形界线1 ）、SECTR2（扇形界线2 ）为灯必备属性；

I'）当不是定光灯时,SICPI帽（信号周期八SluCRP（信号组）为灯必备属性；

（；）当灯为定向的或光栅效应时NRlENT（方位）为灯必备属性；

II）不同物标组成的助航设备应建立它们之间的主、从关系助航设备含有一个结构物标时，此物标即为主物标，设备物标为从物标当基础结构的特性未知或无结构物标时,可选用一个设备物标作为物标,有一个|,1CUTS（灯）时，它就应为首选助航设备的名称应编码在属性UBJNAM （英文名称1 内，旦可能在主要物标的NOBJNM （中文名称）中■无需对每一从属物标重复其名称标绘在物标的结构上，当使用拉丁字母书写时，就应在UBJNAM （英文名称）内用同样方法拼写，当不是拉丁字母时，就编码在NOBJNM（中文名称）内..组成一个助航设备的所有物标应指向相同的点空间物标. 助航设备可与它所标志的物标（受限区域,障碍物等）并入CUS一 SE关联）内.数个助航设备和数个标志的物标可联结在相同的关系中

BcNSCN （信号标志岸标）

（M）CATSCM （信号标志类）=「6 （节制闸标）1

（M ） COLOUR （颜色）=「1 （白）,2（黑）,3（红）］

（M） BCNSllP（岸标形状）=Γ l （桩、杆、杆、竿、柱）,2（柳条），3（岸标塔:%3（岸标塔），6（堆石标"100 （锥形），101 （罐形），999（其他）］

（（））C3）AI）N（航标编码）=「节制闸标编码1

（U）Ct）Nl）TN （状态）=「1 （建造中），2〈废弃的），3（改造中），5 （计划建造的）,999（其他）］

（M）V∣KANS（虚拟航标标识）= Γ ɪ （ ≡） ,2（ ⅞） 1

（C）（X）LRAT〈彩色图案）=「3 （斜条纹）1

（OM）KlNAM（英文名称）=「节制闸标英文名称1

（⑴NUKINM （中文名称）=「节制闸标中文名称1

（（））lNn）RM（英文信息）=「节制闸标英文信息］

（⑴NlNn）M（中文信息）=「节制闸标中文信息］

（C）SURDaT（数据来源日期）= 「YYYYMMDn］

（C）SoRlND（数据来源表示）= 「rc _τ（∙（∖（•（•（•（•（'.（'■■• "I

IJGHTSC灯1

（M）（X）M）LlK〈颜色）=「3《红色）1

（M）LlTCllK （灯质）=「1 （定光）1

TUPMAR （顶标）

（M）T（）PSllP（顶标形状）=「3 （球体形）］

（M）C3,UuK （颜色 > =「1 （白色）2（黑色）,3（红色）］

267

内河电子航道图技术规范（JTS 195-3-2019）

续表B.4.2

航道指路牌、航道信息提示标牌（岸标）
图像及示意图		____编码说明	对应物标属性编码

		A）航道指路牌、航道信息提示标牌的几何类型为点	BCNSCN （信号标志岸标）（M）CATSCM （信号标志类）=「8
			（航道信息标）］（（））C3） AD町航标编码）=「xx］
			（航道信息标）］（（））C3） AD町航标编码）=「xx］
	■iiHr		（M）C3,0UR（顔色）=「1（白），
			4（绿），5（蓝）］（M）BcNSllP（岸标形状）=「102 （方形）］（M）VlRANS（虚拟航标标识）= 「1（否），2（是）］（O）OB川AM（英文名称）=「航


			道信息标英文名称1 （O）IWBJNM （中文名称）=「航道信息标中文名称］（O）INn）RM （英文信息）=「航道信息标英文信息1 （O） NlNFOM （中文信息）=「航道信息标中文信息1 （C） SoRDAT（信息的年份或H 期｝ =「Y YYYMMDD］（C）SoRlND（数据来源）=「"，，（•<■ .ιιtt¹c _t<"∙l
航道里程牌（岸标）
示意图		____编码说明	对应物标属性编码
		A ）航道里程牌的几何类型为点	BCNSCN （信号标志岸标）（M ） C ATSCM （信号标志类）=「8 （航道信息标）］（（））C3） ADN （航标编码）=「xx］（M）C30UR（颜色）=「1（白）， 2（黑〉］〈M）BcNSUP〈岸标形状）=「102 （方形）］（M）VlRANS（虚拟航标标识）= 「1（否），2（是）］（O）OB_IINAM（英文名称）=「航道里程英文名称］（O）NOBJNM（中文名称）=「航道里程中文名称1 （O）INF（WM（英文信息）=「航道里程英文信息］________

268

附录B编码

续表B.4.2

航道里程牌（岸标）
示意图						编码说明	对应物标属性编码
							（O）NINFOM（中文信息）=「航道里程中文信息］（C）Sl）RDAT（信息的年份或日期）=Γ YYY YMMODl （C） Sl）RlND〈数据来源｝ =「<«■, c∙t^,. ι∙t∙cc∙c .t∙∙∙∙］
整治建筑物提示标志（岸标）
图像及示意图						编码说明	对应物标属性编码
整沿	^l I	物提不标志（岸标	. i	标	牌	A）整治建筑物提示标志的几何类型为点； B）灯的几何类型为点； C） LrNLTR （沿河道长度）属性用于提示是否存在副标牌,属性值存在则符号显示副标牌, D）安装在岸上时可不设灯质； E）LKNlTR（沿河道长度）用于提示是否存在副标牌,属性值存在则符号显示副标牌	主标牌： BcNSCN （信号标志岸标）（M） CATSCM （信号标志类）=「9 （航道整治建筑物提示标）1 （（））（：（）DADN〈航标编码〉=「xx］（M）C30UR〈颜色）=「1（白〉， 5（蓝）］（M）BCNSUP（岸标形状）=「102 （方形）1 （M）VIRANS（虚拟航标标识）= 「1（否）,2（是）］（I））OBJNAM（英文名称）=「整治建焼物提示标英文名称1 （⑴NoBJNM （中文名称）=「整治建筑物提示标中文名称1 （O）INn）RM （英文信息）=「整治建筑物提示标英文信息］（U）NlNN）M （中文信息）=「整治建筑物提示标中文信息］（C）SoRDAT （信息的年份或日期）=「YYY YMMDD］（C） SoRIND（数据来源）=「g （•<'. <•（•（（<• .（•••• 1

整治建麓物提示标志〈浮标）
________图像						____编码说明	对应物标属性编码
⅛1^						4）整治建筑物提示标志的几何类型为点； B）灯的几何类型为点； C）除航空障碍物灯或雾探测灯外，COLOUR, I.ITCIIK 为灯必备属性；	BoYSCN（信号标志浮标）（M）CATSCM〈信号标志类）=「9 （航道整治建筑物提示标）1 （（））C3）ADN （航标编码）=「xx］（M）C3.S!R（颜色）=「1（白）， 5（蓝）］

269

内河电子航道图技术规范（JTS 195-3—2019）

续表B.4.2

整治建筑物提示标志〈浮标）

________图像

____编码说明

对应物标属性编码

D）当为航空障碍物灯或物探测灯时，CATljT为灯必备属性；

E）当为孤光时，SEcTRl、SKC-TR2为灯必备属性;

F）当不是定光灯时，SlcPER、 SlcCRP为灯必备属性；

C）当灯为定向的或光柵效应时,（）RlEN-N方位）为灯必备属性；

II）在水上设置时，安装在专用标志等其他助航标志上时.则用相应的助航标志表示，不再单独编码;不是安装在其他助航标志上时一则单独编码

〈（））（：（）DADN（航标编码）=∣^xx］（M）BaYSllP〈浮标形状）=「102

（方形）1

（M）VlRANS（虚拟航标标识）=

「1（否），2（是）］

（t））（）BJNAM （英文名称）=「整

治建筑物提示标英文名称］

（O）NoBJNM（中文名称）=「整

治建気物提示标中文名称1

（（））lNn）RM （英文信息）=「整

治建筑物提示标英文信息1

（O） NlNn）M （中文信息）=「整

治建筑物提示标中文信息1

（C）SoRDAT（信息的年份或H

期）=ΓYYYYMMI）I）1

（C） S（）RlNl）（数据来源）=Γ_l∙_l∙, l∙l' ,<'l't'l't' . <'∙∙∙^∣

表B.4.3专用标志

管线标（岸标）
图像及示意图				编码说明	对应物标属性编码
	≡			Al管线标的几何类型为点； B）灯的几何类型为点； C）不同物标组成的助航设备应建立它们之间的主、从关系：助航设备含有一个结构物标时,此物标即为主物标，设备物标为从物标；当基础结构的特性未知或无结构物标时,可选用一个设备物标作为物标，有一个LlCUTS（灯）时，它就应为首选;助航设备的名称应编码在属性OB_iINAM （英文名称）内.且可能在主要物标的NOBJNM （中文名称）中，无需对每一从属物标重复;其名称标绘在物标的结构上，当使用拉丁字母书写时，就应在OBJNAM（英文名称）内用同样方法拼写，当不是拉丁字母时，	BcNSpP（专用标志岸标）（M ） C ATS PM（专用标志类）= 「6（电缆标志），34（架空电力电缆标志），39（管道标志）/00（管线标N （M）C3,（）L∣R （颜色）=「1 （白），2（黑），3（红）］（O） CoDal）N （航标编码）=「管线标编码］（M）BCNSllP （岸标形状）=「1 （桃、杆、秆、竿、柱）,2（柳条）］（C）COLPAT （彩色图案）=「3 （斜条纹）1 （C） CONOTN〈状态）=「1（建造中）,2（废弃的），3（改造中），5（计划建造的），999（其他）］（M） YIRANS（虚拟航标标识）=
			ⁱA
		，/ ，J J，	6

				就编码在NOBJNM （中文名称）内;组成一个助航设备的所有物标	「1（否），2（是）］

270

附录B编码

续表B.4.3

管线标（岸标）
图像及示意图		____编码说明	对应物标属性编码
	架空管线岸标	应指向相同的点空间物标;助航设备可与它所标志的物标（受限区域，障碍物等）并入C-ASSO （关联）内;数个助航设备和数个标志的物标可联结在相同的关系中； I）） MAKSYS（助航标志体系）：只用于与M-NSYS （助航标志系统）中编码值不同时；	（0）（）BJNAM （英文名称）=「管
			线标英文名称］（⑴NOBJNM （中文名称）=「管线标中文名称］（⑴INn）RM（英文信息）=「管线标英文信息］（O）NlNF（）M（中文信息）=「管线标中文信息1
	水底管线岸标工	E）口MV AT（高度/海拔）宜为地平面以上高度编码,但只限用于建在陆地上的岸标； F）IWUGUT（高度）为岸标,包括其设备物标（顶标、灯等），在垂直基准面以上总高度编码	（C）SOKDAT（数据来源日期）= Γ YYY Y MMDI）］（C）SORlND（数据来源表示）= ［（^t（' .（'（',（'（'（'（'C LlCUTS（灯）（M ） COLOUR （颜色）二 Γ 1 （白）,3（红）］（M）IJTCIIr （灯质）=「1（定光）］ TuPMAR （顶标）（Myn）PSllP（顶标形状）=「24 （尖向上三角形），25（尖向下三角形N （M） Ct）Lt）UR（颜色）=「1（白）， 2（黑）］
管线标（浮标）
图像		____编码说明	对应物标属性编码
		.4）管线标的几何类型为点； B）灯的几何类型为点； C）除航空障得物灯或雾探测灯	EOYSPP（专用标志浮标）（M） CATSPM （专用标志类｝ =「6 （电缆标志），34（架空电力电缆标
		.4）管线标的几何类型为点； B）灯的几何类型为点； C）除航空障得物灯或雾探测灯	EOYSPP（专用标志浮标）（M） CATSPM （专用标志类｝ =「6 （电缆标志），34（架空电力电缆标
	」叁」	外，C33U K（颜色）、"TCI IH （灯质）为灯必备属性； D）当为航空旗碍物灯或物探测灯时，CATLIT （灯类）为灯必备	志），39（管道标志），100（管线标）］（O） CATBYD（浮具类型）=「1 （标志船），2（灯船），3（浮鼓），999 （其他）1
		属性； E）当为孤光时，SECTHl （扇形界线1）、SECTR2（扇形界线2）为灯必备属性； I'）当不是定光灯时.SICPKK （信号周期）、SlCCRP（信号组）为灯必备属性；	（M）ColOUR （颜色）=Γ ɪ （白）,2（黑），3（红）］（C）C（）LPAT〈彩色图案）=「3 （斜条纹）］（M）BoYSl叭浮标形状）=r 1 （锥形（纺锤形、尖顶式形）），2（觴形），3（球形），4（标柱形），999（其他）1

271

内河电子航道图技术规范（JTS 195-3-2019）

续表B.4.3

管线标（浮标）
________图像	____编码说明	对应物标属性编码
	C）当灯为定向的或光柵效应时，）RIENT（方位｝为灯必备属性； "）不同物标组成的助航设备应建立它们之间的主、从关系,，助航设备含有一个结构物标时,此物标即为主物标,设备物标为从物标当基础结构的特性未知或无结构物标时,可选用一个设备物标作为物标，有一个IjCllTS（灯）时，它就应为首选助航设备的名称应编码在属性OBJNAM （英文名称）内,且可能在主要物标的NaBJNM （中文名称）中,无需对每一从属物标重复其名称标绘在物标的结构上，当使用拉丁字母书写时，就应在OBJNAM （英文名称）内用同样方法拼写，当不是拉丁字母时，就编码在NoBJNM （中文名称）内“组成一个助航设备的所有物标应指向相同的点空间物标.. 助航设备可与它所标志的物标（受限区域.障碍物等）并入（LAS-S0（关联）内.数个助航设备和数个标志的物标可联结在相同的关系中	<（））C（）DADN（航标编码）=「營线标编码1 （M）VIKANS（虚拟航标标识）= 「1（否），2（是）］（t））（）B川AM （英文名称）=「管线标英文名称1 （（）） NOBJNM （中文名称）=Γ管线标中文名称1 （O） INFoRM（英文信息）=「管线标英文信息1 （（）） NlNF（）M（中文信息）=「管线标中文信息1 （C）SoRDAT（数据来源日期）= 「YYYYMMDD］（C）SoRlND（数据来源表示）= 「CT' _jC∙<∙_τ<'l'（ⁱ（'l∙_τl^,∙∙∙^∣ LlellTS（灯）（M）C3QUR（颜色）=Γ ɪ （白）,3（红n （M）LITCIIh （灯质）=「1（定光）1 T（）PM AR（顶标）（M）T（）PSllP〈顶标形状）=「24 （尖向上三角形），25（尖向下三角形）1 （M）COloUK〈颜色）=「1（白）， 2（黑）,3〈红）］
专用标（岸标）
图像及不意图	____编码说明	对应物标属性编码
	A）专用标的几何类型为点； B）灯的几何类型为点； C）顶标的几何类型为点； D）当航道整治建焚物保护水域范围内有障碍航物,禁止船舶驶入时，在专用标志顶部设置X形顶标顶标采用黄色X形显形定光，不再另设专用标志标灯； E）除航空障碍物灯或雾探测灯外，COLOUR （颜色）J.ITCIIR （灯质）为灯必备属性；	BCNSPP（专用标志岸标）（M） BCNSllP（岸标形状 ¥ =「1 （粧、杆、秆、竿、柱），2（柳条）,3（岸标塔）,4（格状岸标）,5（大岸标）.6 （堆石标）,7（浮动岸标），100（锥形（纺锤形、尖顶式形））/01 （纔形（圆柱形））,102 （方形），103 （圆形），999（其他）］（M ） CATSPM （专用标志类）= 「附录4中允许的属性值1

272

附录B编码

续表B.4.3

专用标（岸标）

图像及示意图

编码说明

对应物标属性编码

F）当为航空障碍物灯或物探测灯时，CATLIT （灯类）为灯必备属性；

C）当为孤光时UECTRl （扇形界线1 ）、SECTR2（扇形界线2 ）为灯必备属性；

II）当不是定光灯时，SICPER （信号周期几SlCCRP（信号组）为灯必备属性；

D当灯为定向的或光栅效应时， UR ll∙N'Γ（方位）为灯必备属性；

（；）不同物标组成的助航设备应建立它们之间的主、从关系；助航设备含有一个结构物标时，此物标即为主物标，设备物标为从物标；当基础结构的特性未知或无结构物标时,可选用一个设备物标作为物标,有一个IjGllTS（灯）时,它就应为首选;助航设备的名称应编码在属性（）BJNAM （英文名称）内，且可能在主要物标的NOBJNM （中文名称）中，无需对每一从属物标重复;其名称标绘在物标的结构上,当使用拉丁字母书写时,就应在UB₁IN AM（英文名称）内用同样方法拼写，当不是拉丁字母时一就编码在Nt）BJNMe中文名称）内;组成一个助航设备的所有物标应指向相同的点空间物标;助航设备可与它所标志的物标（受限区域,魔碍物等）并入C-ASSo （关联）内;数个助航设备和数个标志的物标可联结在相同的关系中；

K） MaHSYS（助航标志体系“ 只用于与M-NSYS（助航标志系统）中编码值不同时；

L）ELEkAT（高度/海拔）可为地平面以上高度编码,但只限用于建在陆地上的岸标；

（（））C3）ADN（航标编码）=「专用标编码1

（M）CuLuuR（颜色! =「6（黄N

（C）CONDTN（状态）=「1（建造中），（废弃的），3（改造中），5（计划建造的）,999 （其他）］

（M）Y∣KANS（虚拟航标标识）=

「1（否）,2（是）］

（（））（）BJNAM （英文名称）=「专用标英文名称1

（（））N（）B川M（中文名称）=「专用标中文名称］

（U） INFURM（英文信息）=「专用标英文信息］

（O）NlN/0M（中文信息）=「专用标中文信息］

（C）S（）RDAT（数据来源日期）=

「YYYYMMl）D］

（C）SOHlNlN数据来源表示）=

「l^,l'.l^,l', l'l'（^,（*l'.c∙∙∙ ^∣

1,1（川 TS（灯）

（M）CUM）UR （颜色）=「6 （黄＞1

（M）UralK （灯质）="（定光）,4（快闪光），102（联闪光）JlO （单闪光），999（其他）1

（C）SlGcHP〈信号组｝ =「（ C）（C）I

（C） SlcPEH（信号周期）=「X.

弘］（单位："最小值：0）

（C）S嗚SEQ（信号时序）=Γ∣.LI.+

（死 H）；（EHj：） + U,. L］（单位川

273

内河电子航道图技术规范（JTS 195-3-2019）

续表B.4.3

专用标〈岸标》
______图像及示意图	____编码说明	对应物标属性编码
	M）Il口CUT（高度）为岸标,包括其设备物标（顶标、灯等），在垂直基准面以上总高度编码； N ）堆石标涂有助航标志系统规定的颜色,就应作为岸标编码
专用标（浮标）
图像及示意图	____编码说明	对应物标属性编码
耳	A）专用标的几何类型为点； B）灯的几何类型为点； C）顶标的几何类型为点； D）当航道整治建焚物保护水域范围内有障伸航物,禁止船舶驶入时，在专用标志顶部设置*形顶标,，顶标采用黄色X形显形定光，不再另设专用标志标灯； E）除航空微得物灯或雾探测灯外.COLOUR （颜色）、UTCllH （灯质）为灯必备属性； F）当为航空障碍物灯或物探测灯时，CAT"T（灯类）为灯必备属性；（；）当为孤光时，SECTRl （扇形界线1 ）、SECTR2（扇形界线2 ）为灯必备属性； Il ）当不是定光灯时，SICPKR （信号周期八SlCCKp（信号组）为灯必备属性； I）当灯为定向的或光栅效应时. URlENT（方位）为灯必备属性； J）不同物标组成的助航设备应建立它们之间的主、从关系“助航设备含有一个结构物标时，此物标即为主物标，设备物标为从物标当基础结构的特性未知或无结构物标时,可选用一个设备物标作为物标,有一个LlCllTS（灯）时，它就应为首选助航设备的名称应编码在属性OB_iINAM （英文名称）内.且可能在主要物标的NOBJNM （中文名称）中,无需对每一从属	B（）YSPP（专用标志浮标）（M） BoYSllP（浮标形状）=「1 （锥形（纺锤形、尖顶式形））,2（⅛g 形（圆柱形）），3（球形），4（标注形），5（椽子形），6（圆桶形（大桶））,8 （冰区浮标）,999 （其他）］（M ） CATSPM（专用标志用）= 「附录A中允许的属性值1 M））C3） ADN （航标编码）=Γ专用标编码1 （M）C3OUR（颜色）：=「6（黄N （（）） CATBYD（浮具类型）=「3 （浮鼓）］（M）VlKANS（虚拟航标标识）= 「1（否），2（是）］（（））（）B_IINAM（英文名称）=「专用标英文名称1 （（）） NoBJNM （中文名称）=「专用标中文名称］（O）INF（）KM（英文信息）=「专用标英文信息1 （（））NINFoM（中文信息）=『专用标中文信息1 （C）SoRDAT （数据来源日期）= Γ YV Y Y MMDDl （C）S（）KlND（数据来源表示）= I"（*（• ,LLjyrrjs-］ LlGHTS（灯）（M）C（）IgUR〈颜色）=「6 （黄）1 （M）LITCllR （灯质）=「1 （定光）,4（快闪光），102（联闪光）JH）（单闪光），999（其他）］________

274

附录B编码

续表B.4.3

专用标（浮标）

图像及示意图

编码说明

对应物标属性编码

物标重复..其名称标绘在物标的结构上，当使用拉丁字母书写时，就应在OBJNAM （英文名称）内用同样方法拼写，当不是拉丁字母时,就编码在N（）BJNM（中文名称）内组成一个助航设备的所有物标应指向相同的点空间物标.，助航设备可与它所标志的物标（受限区域,障碍物等）并入C-ASSO（关联）内“数个助航设备和数个标志的物标可联结在相同的关系中

〈M ） CsOUK （颜色）=「6 （黄）1

（C）SlGeHP〈信号组）=「〈（：）（C）I

（C） SICPER （信号周期）=「X. W（单位仆；最小值少）

（C）SICSKQ（信号时序）=「LL. I.+ （KE. E）；（EE. E） + ∣,L. L］（单位川

表B.4.4警示标志

非通航桥孔标志
图像及示意图	编码说明	对应物标属性编码
	A）非通航桥孔标志的几何类型为点； B）灯的几何类型为点； C）除航空險得物灯或雾探测灯外，C（）L0U R（颜色）、UralR （灯质）为灯必备属性； D）当为航空障得物灯或物探测灯时，CATLIT （灯类）为灯必备属性； E）当为孤光时，SKCTRl （扇形界线1 ）、SECTR2（扇形界线2 ）为灯必备属性； F）当不是定光灯时,SIGPER （信号周期八SleCRP（信号组）为灯必备属性; C）当灯为定向的或光栅效应时,（）RlENT（方位）为灯必备属性； II）不同物标组成的助航设备应建立它们之间的主、从关系助航设备含有一个结构物标时,此物标即为主物标品设备物标为从物标当基础结构的特性未知或无结构物标时,可选用一个设备物标作为物标，有一个IJCuTS（灯）时，它就应为首选.助航设备的名称应	BCNWAR （警示标志岸标）（M）CAT*AH（警示标志类）= 「3（非通航桥孔标志N （M ） BeNSllP （岸标形状）= 「102（方形）1 （M ） COLOUR （颜色）=「3 （红），6（黄）］（⑴CODADN （航标编码＞ =「非通航桥孔标志编码1 （C）C3RAT（彩色图案｝ =「999 （其他）］（M）VlRANS（虚拟航标标识）= 「1（否），2（是）］（（）M）BJNAM （英文名称）=「非通航桥孔标志英文名称］（⑴NoB_ilNM （中文名称）=「非通航桥孔标志中文名称］（O）INn）RM （英文信息）=「非通航桥孔标志英文信息］（O） NlNFOM（中文信息）=「非通航桥孔标志中文信息］（C）SORDAT（数据来源日期）= Γ YYYYMMI） Pl （C）SORlND（数据来源表示）= 「＜^,（' _r（'（∖（'（'（'C'（' .（^,∙∙∙ ^∣

275

内河电子航道图技术规范（JTS 195-3-2019）

续表B.4.4

非通航桥孔标志
______图像及示意图	____编码说明	对应物标属性编码
	编码在属性OBJN AM （英文名称）内,且可能在主要物标的NI）BJNM （中文名称）中，无需对每一从属物标重复..其名称标绘在物标的结构上，当使用拉丁字母书写时，就应在OBJNAM（英文名称）内用同样方法拼写，当不是拉丁字母时,就编码在NOBJNM（中文名称）内组成一个助航设备的所有物标应指向相同的点空间物标助航设备可与它所标志的物标（受限区域,障碍物等）并入C-ASS（）（关联）内数个助航设备和数个标志的物标可联结在相同的关系中	"CMTS（灯）（M）C3QUK（颜色）=「3 （红N （M）IJTCIIr （灯质）=「1（定光）1
禁止抛锚标志〈岸标）
图像及示意图	编码说明	对应物标属性编码
N	1）禁止抛锚标志的几何类型为点； B）灯的几何类型为点； C）除航空⅛碍物灯或雾探测灯 ⅛, C0l,0l.∣KJ.ITCIIK 为灯必备属性； D）当为航空障碍物灯或物探测灯时,CATI ,IT为灯必备属性； E）当为孤光时，SECTE'1、SEC-TB2为灯必备属性； F）当不是定光灯时，SICPKR、 SlCCRP为灯必备属性; （；）当灯为定向的或光栅效应时,OKI KNT（方位）为灯必备属性；	BCNWA R（警示标志岸标）（M ） CATWAR （警示标志类）= 「1（禁止抛锚标）1 （（））C3） ADN （航标编码）=「禁止抛锚标志编码1 （M）C3,（）UR（颜色） =「1（白）， 2（黑），3（红）］（M） BCNSllP（岸标形状）=Fl （桩、杆、秆、竿、柱），2（柳条）,3（立标塔），102（方形）］（C）C（）LPAT（彩色图案）=「3 （斜条纹N （M）VlRANS（虚拟航标标识）= 「1（否）,2（是）］（O）OB_IlNAM（英文名称）=「禁止抛锚标志英文名称1 （0）NOBJNM（中文名称）=「禁止抛锚标志中文名称］（O）INn）RM （英文信息）=「禁止抛锚标志英文信息］（U）NlNN）M（中文信息1 =「禁止抛锚标志中文信息1 （C）SuHDAT （信息的年份或日期｝ =「Y YYYMMDD］

276

附录B编码

续表B.4.4

禁止抛锚标志（岸标）
图像及示意图		编码说明	对应物标属性编码
		II）不同物标组成的助航设备应建立它们之间的主、从关系助航设备含有一个结构物标时，此物标即为主物标,设备物标为从物标当基础结构的特性未知或无结构物标时，可选用一个设备物标作为物标，有一个HellTS （灯）时.它就应为首选助航设备的名称应编码在属性OBJNAM（英文名称）内,且可能在主要物标的NOBJNM （中文名称）中，无需对每一从属物标重复其名称标绘在物标的结构上，当使用拉丁字母书写时，就应在OBJN AM （英文名称）内用同样方法拼写，当不是拉丁字母时，就编码在NuBJNM （中文名称）内..组成一个助航设备的所有物标应指向相同的点空间物标.. 助航设备可与它所标志的物标（受限区域,障碍物等）并入C_4S-SE关联）内数个助航设备和数个标志的物标可联结在相同的关系中	（C） SI）KlND（数据来源）=「""， l^,l^,. f'fʧ'f'f' .（'■■* ^] 1,1（；IlTS（灯｝（C）CATLlT（灯类）=「1（指向灯）：4（导向灯），5（航空灯），6（航空障碍灯），7（探雾灯），8（泛光灯），9（条形灯），10（辅灯）/1（聚光灯）/2（前灯），13（后灯），14（低灯）/5（高灯），16（彼纹作用灯Μ 17（应急灯）,18（方位灯），19 （水平灯组），20（垂直灯组）] （M ） COLODK （颜色）=「6 （黄）1 〈M"JTCHR （灯质）=「4（快闪光）1 （C）ORlENT（方位）=「（X. XX）单位:（°）,范围：0~360] （C）SEcTRl （扇形界线 1）= 「G_t. κκ）单位：（。）、范围：0。360] （C）SECTR2（扇形界■线 2） =Γ（x. XX）单位:（。），范围:。~3w>1 （C）SlCCRP（信号组｝ =T（C）（C）I （C）SICPER （信号周期）=「X. 私]（单位3；最小值:0）（C）SlGSEQ（信号时序）=「"" + CKE. E）：（EK. E） + l,l.. Ll （# 位户）
禁止抛锚标志（浮标）
图像		____编码说明	对应物标属性编码
		A）禁止抛锚标志的几何类型为点； B）灯的几何类型为点； C）除航空旗碍物灯或雾探测灯外,CO 1.01）KjuTCllH 为灯必备属性； I））当为航空障得物灯或物探测灯时<ATI JT为灯必备属性3 E）当为孤光时，SECTR」、SEC-TR2为灯必备属性；	BOYWA K （警示标志浮标）（M ） CATVV AR （警示标志类）= 「1〈禁止抛锚标）1 （（））（：（）DAl）N（航标编码）=「禁止抛锚标志编码1 （M）C3,（）UR〈颜色）=鼠（白）. 2（黑），3〈红｝] （M）BoYSlIP（浮标形状）=「附录A中允许的属性值]
	J≡∙ ，^P_Ir <^_"

277

内河电子航道图技术规范（JTS 195-3—2019）

续表B.4.4

禁止抛锚标志（浮标）

________图像

____编码说明

对应物标属性编码

F）当不是定光灯时，SICPEL 也GCRP为灯必备属性；

C）当灯为定向的或光栅效应时*（）RlMNT（方位）为灯必备属性；

II）不同物标组成的助航设备应建立它们之间的主、从关系助航设备含有一个结构物标时.此物标即为主物标,设备物标为从物标当基础结构的特性未知或无结构物标时,可选用一个设备物标作为物标,有一个LIclrrS（灯）时，它就应为首选助航设备的名称应编码在属性OB₁IN A M（英文名称）内，旦可能在主要物标的NOBJNM （中文名称）中，无需对每一从属物标重复..其名称标绘在物标的结构上，当使用拉丁字母书写时，就应在（）BJNAM （英文名称）内用同样方法拼写.当不是拉丁字母时一就编码在NoB川M （中文名称）内.组成一个助航设备的所有物标应指向相同的点空间物标.，助航设备可与它所标志的物标（受限区域.障得物等）并入C_AS一 %）（关联）内数个助航设备和数个标志的物标可联结在相同的关系中

（M） VlKANS（虚拟航标标识）= 「1（否）*2（是）］

（U）CATBYlM浮具类型）=「附录A中允许的属性值］

（U）OB_llNAM（英文名称）=Γ禁止抛锚标志英文名称1

（（））N（）BJNM（中文名称）=「禁止抛锚标志中文名称］

（⑴INFORM （英文信息）=「禁止抛锚标志英文信息1

（⑴NlNN）M（中文信息）=「禁止抛锚标志中文信息］

（C）SoRDA'"信息的年份或日期）=「Y YYYMMDD］

（（；） SURlND（数据来源）=Γcc, <^,<∙ .ι^,ι^,（^,ι^,c. <∙∙∙∙^∣

LlGllTS（灯）

（（：）（；ATLlT （灯类］ =「1（指向灯）,4（导向灯），5（航空灯八6（航空障碍灯），7（探雾灯），8（泛光灯）,9（条形灯），10（辅灯），11（聚光灯）」2（前灯），13（后灯）/4（低灯），15（高灯），16（波纹作用灯）， 17（应急灯），18（方位灯> ,19 （水平灯组）,20（垂直灯组）］

（Iw）C（）U）UR （颜色）=「6 （黄）1

（M）LITCIir （灯质）=「4〈快闪光）］

（（：M）RlENT（方位）=「（X. XX）单位:（。），范围：0 Zafi0］

（C）SEeTRl （扇形界线 1 ）= Γ 仆.**）单位：（°）,范围：0~3601

（C） SECrC （扇形界线2）= 「（X.XX）单位：（°八范围：0~360］

（SSMGKp（信号组）=「（（；）（（；〉］（C）SlGPEK （信号周期）=「X.

XX1 （单位：4 ；最小值:0）

（GSlcSEQ（信号时序）=「LL. L + （KK. IQ；（ KIC R） + LL. L］（单位：G_________________

278

附录B编码

续表B.4.4

航道受限标牌（岸标）

示意图

编码说明

对应物标属性编码

A）航道受限标牌的几何类型为点；

B）灯的几何类型为点；

C）除航空微碍物灯或雾探测灯外，COLOlI R⅛ LITCIir 为灯必备属性；

I））当为航空旗碍物灯或物探测灯时＜ATI JT为灯必备属性；

E ）当为孤光时，SECTRh SEC-TK2为灯必备属性；

心当不是定光灯时YlcPEK、 SleCKP为灯必备属性；

（:）当灯为定向的或光柵效应时J）HlENT（方位）为灯必备属性；

II）不同物标组成的助航设备应建立它们之间的主、从关系助航设备含有一个结构物标时.此物标即为主物标，设备物标为从物标当基础结构的特性未知或无结构物标时,可选用一个设备物标作为物标,有一个LleuTS（灯）时，它就应为首选助航设备的名称应编码在属性（）B_ilNAM（英文名称）内,且可能在主要物标的NaBJNM （中文名称）中，无需对每一从属物标重复其名称标绘在物标的结构上，当使用拉丁字母书写时，就应在OBJN AM （英文名称）内用同样方法拼写，当不是拉丁字母时，就编码在NOBJNM （中文名称）内.组成一个助航设备的所有物标应指向相同的点空间物标一助航设备可与它所标志的物标（受限区域,障碍物等）并入C—AS-St）〈关联）内,.数个助航设备和数个标志的物标可联结在相同的关系中

HCN%*K（警示标志岸标）

（M ） C AT* A K（警示标志类）= 「4（航道受限标牌）］

（⑴（：3）ADN （航标编码）=「航道受限标牌1

（M）CUl,UUH（颜色》=「'1（白八 2（黑），3〈红）］

（M） BCNSlIP（岸标形状）=Γ 1 （桩、杆、秆、竿、柱），2（柳条），3（立标塔）/02（方形）］

（C）C3,P*T（彩色图案）=「3 （斜条纹）1

（M）VlHANS（虚拟航标标识）= 囱否）2是）］

（O）OBJNaM （英文名称）=「航道受限标牌英文名称1

（⑴NOBJNM（中文名称）=「航道受限标牌中文名称1

（O）INH）HM （英文信息）=「航道受限标牌英文信息1

（（）） NlNFoM （中文■信息）=「航道受限标牌中文信息1

（（：）%）RDAT（信息的年份或日期）=「YYYYMMDhl

（C） SUKIND（数据来源）=「＜”，. fʧ⁴. UceLF/‘••• I

1,1（；IITS（灯｝

（G）CaT"T（灯类）=「1（指向灯）.4（导向灯），5（航空灯），6（航空障碍灯），7（探雾灯），8（泛光灯八9（条形灯），10（辅■灯），11（聚光灯），12（前灯），13（后灯），14（低灯）*15（高灯），16（波纹作用灯）， 17（应急灯），18（方位灯），.19 （水平灯组），2w垂直灯组）］

（M〉（X）LODR （颜色）=「6 （黄N

（M）IJTCIik （灯质）=「4〈快闪光口

279

内河电子航道图技术规范（JTS 195-3—2019）

续表B.4.4

航道受限标脾（岸标）
____示意图	____编码说明____	对应物标属性编码
		（CM）HlENT（方位）=Γ（X. XX）单位：（°）,范围e~36o］（C）SECTKI〈扇形羿线 1 1 = 「〈x.xx）单位:〈"），范围式｝~36O］（C ） SMiTK2 （扇形界线 2 ）= 「（x.xx）单位：（°）,范围：0~3601 （C） SlCCHP（信号组）=F（C）（C）I （C）SlcPEK （信号周期｝ =「X. xx1（单位戸;最小值Q）（C）SlGSEQ（信号时序）=「ILL + （KK. K）；（ UK. K） + U,. IJ ｛单位M>
航道受限标牌（浮标）
图像	编码说明	对应物标属性编码
无	★）航道受限标牌的几何类型为点： 8）灯的几何类型为点； C ）除航空微碍物灯或雾探测灯外* COLOUR、UralR为灯必备属性； D）当为航空障碍物灯或物探测灯时，CATUT为灯必备属性； E ｝当为孤光时，SEcTRL SKC-TR2为灯必备属性； F）当不是定光灯时，SICPER、 SlGGRp为灯必备属性；（；）当灯为定向的或光栅效应时,0H IENT（方位）为灯必备属性；	BuYWAR（警示标志浮标）（M）CATWAR （警示标志类）= 「4（航道受限标牌H （Ina）DADN （航标编码）=「航道受限标牌编码］（M）Cun）I川（颜色）=「1（白）， 2（黑）,3（红）1 （M）BOYSlH浮标形状） =「附录A中允许的属性值］（C）CULPAT（彩色图案） = Γ 3 （斜条纹）1 （M）IlRANS（虚拟航标标识）= 「1（否），2（是）］（（）） CATBYD（浮具类理）=「附录A中允许的属性值］（（）M）BJNAM（英文名称）=「航道受限标牌英文名称］（O）NOBJNM（中文名称）=「航道受限标牌中文名称1 ｛（））INF（）KM（英文信息> =「航道受限标牌英文信息］（U）NlNR）M （中文信息］=「航道受限标牌中文信息1 （C） SOKIMT（信息的年份或日期 > =「YYYYMMDD］_________

28()

附录B编码

续表B.4.4

航道受限标牌（浮标）

________图像

____编码说明

对应物标属性编码___

U）不同物标组成的助航设备应建立它们之间的主、从关系..助航设备含有一个结构物标时,此物标即为主物标,设备物标为从物标当基础结构的特性未知或无结构物标时,可选用一个设备物标作为物标,有一个IjCuTS（灯）时、它就应为首选助航设备的名称应编码在属性OBJNAM （英文名称＞内,且可能在主要物标的NUBJNM （中文名称）中，无需对每一从属物标重复其名称标绘在物标的结构上，当使用拉丁字母书写时，就应在OBJNAM（英文名称）内用同样方法拼写，当不是拉丁字母时，就编码在NOBJNM （中文名称）内..组成一个助航设备的所有物标应指向相同的点空间物标.. 助航设备可与它所标志的物标（受限区域,障碍物等）并入C_AS-50（关联）内数个助航设备和数个标志的物标可联结在相同的关系中

（C） SoKlND〈数据来源）=「＜“•，（r\ （^ι（*（∙（∙（∙ .（'■•■ ^∣

I,I（U1TS（灯）

（C） CATLIT （灯类）二「1（指向灯）.4（导向灯），5（航空灯），6（航空障得灯），7（探雾灯），8（泛光灯）.9（条形灯）/0（辅灯111（聚光灯*12（前灯），13（后灯），14（低灯）/5（高灯），16（彼纹作用灯八 17（应急灯）,18（方位灯），19 （水平灯组八20（垂直灯组）］

（M ） COLODK （颜色）=「6 （黄）1

（M）LlTCllR （灯质）；=「4（快闪光）］

（C） OKIENT（方位）=「（X. XX）单位:（。我范围:（）~360］

（C）SECTRl （扇形界线 1 ）= 「（x.xx）单位：（°）,范围：0~36（）］

（C）SEeTR2 （扇形界线 2）= 「（".0）单位：（°）,范围：0~3"〉］

（C）SIcCRP（信号组）=「〈（：）（C）I

（C）SlGPKR（信号周期）=「X. ∙x√K单位嘴最小值:0）

〈C）SlCSKQ〈信号时序）=Γ∣.LI.÷ （KK. !■：）；（ EK-E） + I.I.. 1.1 （单位：G

表B.4.S雷达指向标

______图像及示意图

编码说明__对应物标属性编码

A）雷达指向标的几何类型 HTPBCN（雷达应答器指向标）为点；（M）CATRTB（雷达应答信标类）=

B）雷达波长属性中，Y. W为波「1（雷达指向标（连续发射雷达信长值编码，B为频带编码,每一分标）），2（雷康（雷达应答标）），3 隔用连字符一连接；（导向雷康/雷达应答标）］

C）信号时序属性中，除明暗光（U）I）ATEND （终止日期）=

以外，对所有灯质的信号时序用固「Y Y Y YMMDD］定格式编码明（L）和暗（K）的间（（）） DATSTA （开始日期）= 隔值； Γvyyymm∣）∏1

281

内河电子航道图技术规范（JTS 195-3—2019）

续表B.4.5

______图像及示意图

____编码说明

对应物标属性编码

'*^___^

D）不同物标组成的助航设备应建立它们之间的主、从关系助航设备含有一个结构物标时，此物标即为主物标,设备物标为从物标当基础结构的特性未知或无结构物标时,可选用一个设备物标作为物标，有一个UGuTS（灯）时，它就应为首选.助航设备的名称应编码在属性OBJNAM （英文名称）内,且可能在主要物标的NuBJNM （中文名称）中.无需对每一从属物标重复.其名称标绘在物标的结构上，当使用拉丁字母书写时，就应在（）BJNAM （英文名称）内用同样方法拼写，当不是拉丁字母时,就编码在NDBJNM（中文名称）内组成一个助航设备的所有物标应指向相同的点空间物标. 助航设备可与它所标志的物标（受限区域,障碍物等）并入C-AS一 %）（关联）内.数个助航设备和数个标志的物标可联结在相同的关系中

（O） NOBJNM （中文名称） =「雷达指向标中文名称]

（UM）BJNaM（英文名称）=「雷达指向标英文名称1

（0） HADWAL （雷达波长）= Γ V. VV-B-V. VV-B,V. VV-B]

（U ） SECTKl （扇形界限1 ）= 「行.共）单位：（"），范围：（＞~366]

（U ） SECTR2 （扇形界限 2 ）= 「（X.x:＜）单位：（。），范围：0~360]

（（））Sl（X；RP（信号组）=F（C）

（C）-I

（U）SlGSEQ （信号时序）=Γ∣.∣.-

I. + （ KK. IO ；（ KL K） + I.L. 1，1

（0） V AI.MX K（最大作用距离）=

「（ XX）单位:，-

（⑴PKHENl）（定期终止日期）=

「YYY YMMDD]

（U） PKRSTa（定期开始日期）=

「YYYYMMDDl

（UMNFoHM （英文信息‰「雷

达指向标英文信息1

（O） NlNn）M（中文信息）=「雷达指向标中文信息1

表B.4.6雷达应答器

____示意图

____编码说明

对应物标属性编码

—■---*

A）雷达应答器的几何类型为点:

B）雷达波长属性中，Y. VV为波长值编码，B为频带编码，每一分隔用连字符一连接；

C）信号时序属性中，除明暗光以外,对所有灯质的信号时序用固定格式编码明（I/和暗〈心的间隔值

RTPBCN （雷达应答器）

（M）CATKTB（雷达应答信标类）= 「1（雷达指向标（连续发射雷达信标）八2（雷康（雷达应答标））,3 （导向霄康/雷达应答标）1

（⑺I）ATENI）（终止日期）= Γ YYY YMMDDl

（0） I）ATSTa （开始日期）= 「YYYYMMDDl

（0）NOBJNM（中文名称）=「雷达指向标中文名称1

（（））（）BJNqM （英文名称）=「雷达指向标英文名称1

（0） HAI）WAL （雷达波长）= Γ V. Vv-B,V. Vv-B,.V. VV-B]

282

附录B编码

续表B.4.6

市意图

编码说明

对应物标属性编码

（U）SECTRI （扇形界限 L）= 「（X. XX）单位:。，范围：0~360］

（I））SECTR2〈扇形界限 2）= 「（X. XX）单位:。，范围：0~360］

（O）SlccRP（信号组｝ =「（C）（（；）•••〕

（⑴ SIGSEQ（信号时序）=Γ∣.∣.∙

I. + （ I'：K. IO ；（ l<l<. K） + l.l.. I.^∣

（t）） V ALMXR （最大作用Ε巨离）=

「（XX）单位：μ

（O） PlWqND（定期终止日期）=

Γ YYYYMMDI）］

（（）） PERSTA （定期开始日期）= Γ YYYYMMI） Pl

（⑴INFORM（英文信息》=「雷达指向标英文信息］

（⑴NlNFoM （中文信息）=「雷达指向标中文信息1

表B.4.7交通信号站

图像及示意图

航道信号台

编码说明

A）交通信号站的几何类型为点；

B）不同物标组成的助航设备应建立它们之间的主、从关系..助航设备含有一个结构物标时.此物标即为主物标，设备物标为从物标当基础结构的特性未知或无结构物标时,可选用一个设备物标作为物标,有一个IjClITS （灯）时，它就应为首选.助航设备的名称应编码在属性OBJNAM （英文名称）内，且可能在主要物标的NOBJNM （中文名称）中，无需对每一从属物标重复..其名称标绘在物标的结构上，当使用拉丁字母书写时, 就应在0BJNAM（英文名称）内用同样方法拼写，当不是拉丁字母时，就编码在NaBJNM （中文名称）内..组成一个助航设备的所有物标应指向相同的点空间物标..

对应物标属性编码

主物标:BUlSCM单体建筑）

（⑴BUlSllP（建焚物形状）=「5 （高层建気），6（角锥形），7（圆柱形），8（球形），9（立方体形）］

（C）FuNeTN（功能）=「2（港务局长办公空），11（引航站）,12（引航瞭望台），29（瞭望），29（通信）. 39（控制）］

（O）C（）NOTN （状态）=「1（建造中），2（废弃的），5（计划建造的）,999（其他）］

（O）OBJNAM （英文名称）=「单体建筑英文名称1

（⑴NoBJNM （中文名称）=「单体建筑中文名称］

（O）INFORM （英文信息）=「单体建筑英文信息］

（O）NlNFaM （中文信息）=「单体建筑中文信息1

从物标:SlSTAT（交通信号站）

283

内河电子航道图技术规范（JTS 195-3—2019）

续表B.4.7

图像及示意图

____编码说明

对应物标属性编码

助航设备可与它所标志的物标（受限区域億碍物等）并人JAS一 S（X关联）内.数个助航设备和数个标志的物标可联结在相同的关系中

（M）CAlBT（交通信号站类）=「1 （港口管理台站）,2（进出港台站）,3 （国际港口交通台站八4（系泊台站）. 5（船坞台站）,6（册闸台站）,7（拦洪切台站），8（过桥台站），9（疏浚台站）,10（交通控制灯）, l（»（航道信号台）,10MAE基站）］

f 0）FUNCTN（功能）=「戈港务局长办公室）/1 （引航站）/2（引航瞭望台），29（瞭空八29（通信）， 39（控制）1

（0） DNLOGD（I）N 位置编码）= 「地区编码］

（（））1NFt）RM（英文信息）=「交通信号站英文信息1

（U）NINM）M （中文信息）=「交通信号站中文信息1_______

表B.4.8告警信号站

___________编码说明

对应物标属性编码

4）告警信号站的几何类型为点；

B）不同物标组成的助航设备应建立它们之间的主.从关系.助航设备含有一个结构物标时,此物标即为主物标,设备物标为从物标当基础结构的特性未知或无结构物标时，可选用一个设备物标作为物标,有一个IM；IlTS（灯）时.它就应为首选.助航设备的名称应编码在属性 DBJNaM（英文名称）内,且可能在主要物标的NDBJNM（中文名称）中，无需对每一从属物标重复其名称标绘在物标的结构上，当使用拉丁字母书写时,就应在（）別NAM（英文名称）内用同样方法拼写，当不是拉丁字母时,就编码在NUBJNM（中文名称）内.组成一个助航设备的所有物标应指向相同的点空间物标.助航设备可与它所标志的物标（受限区域.障碍物等）并入C-SSO〈关联）内..数个助航设备和数个标志的物标可联结在相同的关系中

主物标：BlilSCL（单体建筑）

（⑴（）BJNAM （英文名称）=「告警信号站英文名称1

（⑴NOBJNM（中文名称）=『吿警信号站中文名称1

（InBulSllP（建筑物形状）=「5（高层建筑）,6（角锥形）,7（圆柱形）,8（球形八9 （立方体形）1

（C）FuNeTN（功能）=「28（瞭空），29 （通信）］

（⑴Ct）NDTN〈状态）=「1（建造中）,2 （废弃的）.5（计划建造的），999（其他）］

（I））INroRM（英文信息）=「告警信号站英文信息1

（O）NINFUM （中文信息）=Γ告警信号站中文信息］

从物标:S∣S1'A W〈告警信号站）

（M ） GATSIW （告警信号站类） =「1（危险信号），2（水上儼碍物信号），3（电缆信号）,5（遇险信号）,6（天气信号）,7（风暴信号）,8（冰况信号八外时间信号），10（潮汐信号）,11 （潮流信号），12（验潮仪）」3（潮

284

附录B编码

续表B.4.8

编码说明

对应物标属性编码

标）,14（潜水），15（水位仪）,1（X）（垂直净空指示器）/01 （水深指示器），999（其

他）1

（O） UNLI）CIMUN位置编码）=I■地区

编码1

（O）INn）RM （英文信息）=「吿警信号

站英文信息1

（（））NlNn）M（中文信息）=「告警信号站中文信息］

表B.4.9通信报告区

编码说明

对应物标属性编码

A）通信报告区的几何类型为面；

B）在该区域船舶应该汇报信息并可以获得信息

CuMARh通信报告区）

（⑴CATCoM （通信类）=∣^2（VTS服务区）,5（船闸报告点），6（桥梁报告点），7 （海关报告点），8（港口报告点）,9（ *ALN E）√100（K Fll）报告点）,999（其他）］

（M）（X）MCllA（通信频道）=「输入特定的Vllr频道］

（（））（）BJNAM（英文名称）=「通信报告区英文名称1

（U）NOBJNM（中文名称5篤「通信报告区中文名称1

（⑴INFaRM（英文信息）=「通信报告区英文信息1

（0） NlNn）M（中文信息）=「通信报告

区中文信息1_______________

B.5与通航有关的设施数据

表B.5.1桥梁

	桥梁
图像	编码说明	对应物标属性编码
公路桥	*）桥梁的几何类型为点、	BBlDCE（桥梁）
三	线、面: B）当桥梁在可航水域上方时 CATBRC（桥梁类）为必备属性； C）IloRAcC（水平精度）：仅与 IIOKGI,K （水平净空）一起使用；	（C）CATBRC （桥梁类）=「附录 A中允许的属性值］（O）（X）NDTN （状态）=「1（建造中）.2（废弃的），5（计划建造的）， 999（其他）］（C） VEHCLR（竖向净空）=Fxx-
		•si in

285

内河电子航道图技术规范（JTS 195-3—2019）

续表氏5.1

铁路桥

图像

公铁两用桥

并行桥

开合桥

286

桥梁

编码说明

D）VERACC（垂直精度）：仅与 VERCeM封闭竖向净空）、VER-CLR（竖向净空）或VERcoP（开放竖向净空）一起使用,

E）VERDAT（垂直基淮面）：仅与VERcCL （封闭竖向净空）， VEReLR （竖向净空）或V EKCOP （开放竖向净空）一起使用；

F） VERCC 1,（封闭竖向净空）:对敞空式桥为必备属性；

C）VERCLR （竖向净空）：对非敞空式桥为必备属性；

II） VKRCOP （开放竖向净空）：对净空高度有限的敞空式桥为必备属性；

I）在编辑范围内，桥梁下面有水并且可航行时以普通方法编码为 DEPCNT〈等深线）和DKPARE （深度范围）或DRCARlM疏浚区）；如为不可航水道则编码为LNDARE （陆域）；桥上的道路不强制编码；

J）桥梁为固定桥梁时V KKCLK （竖向净空）属性为必备属性；

K）桥梁可以包括其陆地和水面上的部分..桥墩编码为PYLONS （支架/桥墩），其CATPYL（桥塔类）=4（桥梁塔/塔台）或5（桥墩）；

IJ 11（）RcLR （水平净空）精度由属性11（）RACC（水平精度）给出, 属性IloH Aee（水平精度）只能用于IloReLR（水平净空）；

M）VERcLR （竖向净空）、VHH一 CoP（开放竖向净空）、VEKCSA （安全竖向净空）、VEReCL（封闭竖向净空）的精度由属性V KK ACC （垂直精度）给出一个物标给出几个竖向净空时/IJ取最低精度

对应物标属性编码

（0） PlcREP （图示显示）=「外部图形文件的文件名路径］

（O）UNL（）CD（地区编码）=「地区1

（（））（）BJNAM （英文名称）=Γ桥梁英文名称1

（O）NOBJNM（中文名称）=「桥梁中文名称］

（O）INFoRM （英文信息）=Γ桥梁英文信息1

（0） NlNn）M（中文信息）=「桥梁中文信息］

（O）IlORcLR （水平净空）=

「（ XX. X ）单位：I"］

（0） IK）RACC （水平精度）=

『（XX. Q 单位:"l^∣

（0 ） VKRACC （垂直精度）=

「（ XX. Xb单位:词

（C）VERCOP（开放竖向净空）= Γ （ XX. X ）单位：I"］

（C）VEReeM封闭竖向净空）= Γ （ XX. X）单位："l］

（O）TXTDSC（正文描述）=「桥梁正文描述］

（C）SORlNlM数据来源表示）=

「＜'l' .CC , t'l'（'（'l' ,（""I

（C）SORl）AT（数据来源日期）=

「YYY YMMDDl

附录B编码

续表B.5. 1

桥墩

示意图

____编码说明

对应物标属性编码___

武汉长江书

A）桥墩的几何类型为点'面

PYLaNS（支架/桥墩）

（M）CATPYL〈桥塔类｝=「4〈桥梁塔/塔台），5（桥墩）］

（（））（）BJNAM（英文名称）=「桥墩英文名称1

（U）NI）BJNM （中文名称）=「桥墩中文名称］

（O） INFoHM （英文信息）=「桥墩英文信息1

（O） NlNFaM （中文信息）=「桥墩中文信息］

表B.5.2桥区

___________编码说明

_____对应物标属性编码_____

A）桥区的几何类型为面

BHCARM 桥区）

（（）） CoMcT町通信方式）=「各种通信种类：电话或者传真、电子邮件、广播系统等1

（U）UNL（）CD（地区编码［ =「地区编码］

（O）OB_IlNAM（英文名称）=「桥区英文名称1

（O）IWBJNM（中文名称）=「桥区中文名称1

（O）INn）RM（英文信息）=「桥区英文信息1

（U）NlNn）M（中文信息）=「桥区中文

信息］____________________

表B.5.3架空缆索

图像及示意图		____编码说明	对应物标属性编码
		A）传送装置的几何类型为线、面; B）在可航水域上方时应编码 VEHcLR（竖向净空）属性； C）VrRAcc （垂直精度）：仅与 VKKCLR （竖向净空）（非 Ul口 CUT）一起使用； D）VrRDAT（垂直基准面）：仅与VEReLH （竖向净空）（非 UElclg-起使用；	C（）NVYR（传送装置）（M）CAra）N（传送装置类）= 「1（架空缆索（架空索道）），2（输送带），999（其他）］（C）CoNDTN （状态）=「1（建造中）,2（废弃的），5（计划建造的八 999（其他）］（O）OBJNAM（英文名称）=「传送装置英文名称1
	F

287

内河电子航道图技术规范（JTS 195-3-2019）

续表B.5.3

图像及示意图

____编码说明

对应物标属性编码

K） VERCLR （竖向净空）、VER-CUP （开放竖向净空）、VERCSa （安全竖向净空）、VEReCL（封闭竖向净空））的精度由属性∖%R-Ac（X垂直精度）给出..一个物标给出几个竖向净空时,则取最低精度

（（））NoBJNM（中文名称）=「传送装置中文名称1

（C）VKReLR （竖向净空］= Γ（XX. X ）单位:I"］

（0） YKRACC（垂直精度）= 「（ XX. X）单位："/

（U）INF（）RM（英文信息）=「传送装置英文信息1

（O）NlNFOM （中文信息）=「传送装置中文信息1

（0） VERDAT （垂直基准面）= 「24（当地基准面），100（黄海基准面）, 101 （吴淞基准面滞102 （理论最低潮面），103 （ 1985国家高程基准）,999（其他）］_____________

表B.5.4架空线缆

图像及示意图					____编码说明	对应物标属性编码
	电力线			I	A）架空线缆的几何类型为线； B）垂直净空高的单位用，3可	CBIollD（架空线缆）（M）CATeBL（线缆类｝ = Γ l （电
	匕i科		7	M	能的话要给出线缆最低点（通航水路上）和最高水位的间距； C）同一区域有许多线缆时,仅表示最低的架空线缆； D）最靠近岸线一段和在水里的 PYLONS （支架/桥墩 J （ CATPYI. （桥塔类）=1〈电力传输线塔/ 杆）或2（电话/电报线塔/杆））应当被编码；以线缆名称与航行相关时,则名称写入OBJN AM （英文名称）和 NOBJNM （中文名称），否则选择写人INFI）RM （英文信息）和NIN-MM （中文信息）; F）电缆装有雷达反射器时,应用独立物标RADRFL（雷达反射器）为反射器编码；整根电缆雷达可视或编辑比例尺太小不足以表示出单一反射器时，将其编码为（X）NRAD（雷达可视）=3（雷达显见（有雷达反射器））；	力线）,3 （传输线）,4 （电话线），5 （电报线），100（光缆），999 （其他N （C）CoNDTN （状态）=「1（建造中八2（废弃的），3（改造中），5（计划建造的），999（其他）］（C） VEKCLR（竖向净空）= Γ （Χ：＜.X）单位：1"］（（；） VEKcSA（安全竖向净空）= Γ （ XX. X ）单位：I"］（0） UNM）CD（地区编码）=r⅛ 区编码1 （0） OBJNAM （英文名称）= 「架空线缆英文名称1（与航行相关时）（0） NOBJNM （中文名称）= 「架空线缆中文名称1 （与航行相关时）（0） INF（）KM （英文信息）= 「架空线缆英文信息1 （0） NlNFl）M （中文信息）= 「架空线缆中文信息］_______
	^HWW

光缆 J//、I		Q i I

288

附录B编码

续表B.5.4

图像及示意图

____编码说明

对应物标属性编码

C）VERcLR （竖向净空）：VER-DAT（垂直基准面）上面的竖向净空；

II）1KRCSR （安全竖向净空）: VKR1）AT（垂直基准面）上面的安全竖向净空；

I）当架空线缆在可航水域上方时,VKRCSA（安全竖向净空）为必备属性；在未知的情形下，VEE-CLR（竖向净空）为必备属性;其他情形下,没有必备属性；

J） VERcLR （竖向净空）、YKR-CaP （开放竖向净空）、VERCSA （安全竖向净空）、VEHCCL（封闭竖向净空）的精度由属性VKKACC （垂直精度）给出. 一个物标给出几个竖向净空时，则取最低精度

（O） PlCREP（图示显示）=「外部图形文件的文件名路径1

（⑴TXTDSC （正文描述）=「正文的外部文本文件名］

（（））VERDAT（垂直基准面）= Γ24（当地基准面）/（XM黄海基准面），101 （吴淞基准面）/02（理论最低潮面）/03 （ 1985国家高程基准）*999（其他L

（O） VERACC （垂直精度）= 「（ XX. X）单位:"i^］

（C） S（）RDAT（数据来源日期= 「YYYYMMI） 1）1

<C） SOKlND（数据来源表示）= Γ l∙l∙ ,l∙l∙,l'（∙（'（'（∙ ,^l"'∙ 1

表B∙5∙5水下线缆

图像		____编码说明	对应物标属性编码
		A）水下线缆的几何类型为线； B）废弃线缆无需对属性CAT-CBL（线缆类）编码; C）BuRDEP（埋置深度）：一路线缆埋入的深度不同时，线缆应分成数个物标编码	CBlSuB（水下线缆）（0） BuRDEP（埋置深度）= 「（xx.x）单位：m］（M）CATcBL（线缆类）=「1 （电力线），3 （传输线），4 （电话线），5 （电报线），6 （系缆/链）,100 （光缆坤）99（其他關：（（）） CONDTN （状态）=Γ l〈建造
	/沙人
	耐电f
			中），5 （计划建造的）,第9（其他竊（⑴STATuS（状况）=「1（永久的）,4（不用的），13（历史的八999 （其他）1 （（））UNL0CD（地区编码）=「地区编码1 （⑴NoBJNM （中文名称）=「水下线缆名称1 （0） OB_llNAM（英文名称）= 「水下线缆名称］（a）INn）RM （英文信息）= 「水下线缆英文信息1 （0） NlNN）M （中文信息）= 「水下线缆中文信息］_______

2X9

内河电子航道图技术规范（JTS 195-3-2019）

表B.5.6水下线缆区

编码说明

对应物标属性编码

a）线缆区的几何类型为面；

B）只有禁止抛锚的线缆及线缆区应编码；

C）一般只有以下情况使用CBLARE（线缆区KdFClQNC < 50,其中 dFCLC是区域内第一条线缆和最后一条线缆间的距离，Nc是线缆数目；

D）除非可获得单根线缆的精繇数据,否则使用CBI,AHE（线缆区）编码..由于线缆定位的不可靠性,不应使用符号；

门请勿同时使用线缆和线缆区表示同一对象；

D该地区存在多种线缆时视J在TXTDSC中加入描述;线缆中存在至少一根电力线时，则取CATCBM线缆类）=M电力线）；

（；）无法证实要素的存在时,则应取STA∙Γl!S（状况）=18（疑存）；

II）属性STATuS（状况）编码区域的状态而不是区域内的线缆状态

CBLARE（线缆区）

（O） RESTRN （限制区）=「1 （禁止抛锚）1

（C） SI）Kl）AT （数据来源日期）= PyyyymmddI

（C） SURlND（数据来源表示） = Γ<■（■, （<（∙₁ （∙<∙（∙（∙（∙ .c∙∙∙^∣

（ O） UNLOCD（地区编码）=「地区编码1

（0） STATuS（状况）=「附录A中允许的属性值］

（O） CONDTN（状态） = rl （建造中）， 2（废弃的），3 （改造中），5 （计划建造的），999 （其他）1

（0） NaB_IINM（中文名称） =「线缆区中文名称1

（（））（）BJNAM（英文名称）=「线缆区英文名称］

（0） CATCBL（线缆类］=Γl （电力级），3 （传输线），4 （电话线Μ5 （电报线），6 （系缆/链）/00（光缆），999 （其他N

（U） INroRM （英文信息）=「线缆区英文信息1

（U）NINF（）M（中文信息）=「线缆区中文信息1

（⑴（）BJNAM（英文名称）=「线缆区英文名称1

（0） NoBJNM（中文名称）=「线缆区中文名称］

表B.5.7架空管道

图像及示意图

编码说明

对应物标属性编码

A）架空管道的几何类型为线；

B）最靠近岸线和在水中的管道的支撑物PYn）NS （支架/桥墩）应编码；

C）管道应沿着岸线，距陆地有短距离；

D）不应把PlpollD（架空管道）归为桥梁,除非其*ERCI,R（竖向

PlP311）（架空管道）

（M）CATPIP（管道/导管类）=「2

（排泄管道）,3（抽吸管道）,4（下水道）,5（鼓泡系统），6（供给管道）， 999（其他）］

（C）CUNDTN（状态）=「1（建造中）,2（废弃的），3（改造中），5（计划建造的），999（其他）1

290

附录B编码

续表B.5.7

图像及示意图

编码说明

对应物标属性编码

—*--*—

净空 › 影响航行；

E）架空管道和电缆可能有较重要的塔，它们应被归为「LNDMRK （陆地方位物），C ATLMK （陆地方位物类）=17（塔）；塔上的灯需要被编码；

F）可获得数据时.需要标示线缆的最低点（在水路的可通航部分之上）和定义的高水平线之间的垂直距离;

C）竖向净空应参照数据集参数（I）SPM）VDAT子领域给定的垂直数据或和数据集参数（DSPM） YD AT子领域不同的垂直数据基潅面的元物标给定的数据,取两者中的任意Y;

Il ） OBJNAM （英文名称）和 NUBJNM（中文名称）应只能在名称和航运有关联时使用.否则要用 IN/（兆M（英文信息）；

I）废弃的架空管道无需对属性 CATPlP （管道/导管类）及 PR3）CT（产品）编码；

（；）VERACC（垂直精度）：仅与 VEHCLR （竖向净空）一起使用；

K）VKKD*T（垂直基准面）：仅与∖MHCIK（竖向净空）一起使用；

L）CaNDTN （状态）缺省状态应是已完成、未损坏和工作正常;该属性只被用以表示除正常以外的任何一种状态；

M）当架空管道在可航水域上方时,V EKCLR（竖向净空）为必备属性;其他情形时,没有必备属性；

N八5RelM（竖向净空）.5：R-COP（开放竖向净空）、VERCSA （安全竖向净空）、v∣∙ KCC 1.（封闭竖向净空）的精度由属性VEK一 ACC（垂直精度）给出一个物标给出几个竖向净空时,则取最低精度

（（））PH3）CT（产品）=「1 （油），2 （气），3（水），7（化学品），8（饮用水）/8（液态天然气），999（其他）］

（C） VKRCLR （竖向净空）= Γ （ XX. X）单位:"/

（U） VEKACC （垂直精度）= F（ XX.xɪ!单位："|］

（⑴TXTl）Sc（正文描述）=「正文的外部文本文件名］

（⑴UNLaCD（地区编码）=「地区编码1

（⑴Nt）闺NM （中文名称）=「架空管道中文名称1

（0）（）BJNAM（英文名称）=「架空管道英文名称1

（O） INFDKM（英文信息） =「架空管道英文信息1

（0） NlNFUM（中文信息）=「架空管道中文信息］

（O）VEHl）AT（垂直基准面）= 「24（当地基准面）,1TO（黄海基,唯面），15 （吴淞基唯面），.102（理论愚低潮面）/03（1985国家高程基准）*999（其他）］

（C）SoHDAT（数据来源日期）= 「YYYYMMl）Dl

（C）SuKlND（数据来源表示）= 「ee.ry（▼.<•“•］

291

内河电子航道图技术规范（JTS 195-3-2019）

表B.5. 8水底管道

图像及示意图			编码说明	对应物标属性编码
			A）水底/陆地管道的几何类型为缘 B）CaNDTN （状态）缺省状态应是已完成、未损坏和工作正常;该属性只被用以表示除正常以外的任何一种物标状态； C）废弃的架空管道无需对属性 CATPIP （管道/导管类）及 PRDDcT（产品）编码; I）） BuRl）EP（埋置深度）：一路管道埋入的深度不同时,就应分成多个物标编码； E）正在施工或规划的要素应使用与已存在要素相同的方法编码（PIPSOL_i（水底/陆地管道）八其中：（X）NDTN （状态）可取如下属性值1（建造中）；3（改建中）；5（计划建造）; F）工程开工前存在的岸的编玛仍是（X）ALNK （岸线〉或 SLCt）NS （岸线建焚物八直到完工； C）CRVAu （深度范围I ）及 DHVAl2（深度范围2）可用管道上面最小及最大水深编码	PlPSUM水底/陆地管道）（（）） BuRDEP （埋置深度）= Γ （ XX. X ）单位：I"］（O） CATPIP （管道/导管类）= 「2（排泄管道），3（抽吸管道），4 （下水道）,5（鼓泡系统），6（供给管道>,999（其他）］（0）（：（）NDTN （状态）=「1 （建造中），2（废弃的），3（改造中），5 （计划建造的），999 （其他）］（0） OBJNAM （英文名称）= 「英文管道名称1 （O）NoB川M（中文名称）=「中文管道名称1 （0） INn）RM （英文信息）= 「管道英文信息］（（）） NlNn）M（中文信息）= 「管道中文信息］

	3 -■	T

表B∙5∙9水下管道区

编码说明

对应物标属性编码

*）管道区的几何类型为点、面；

B）只有禁止抛锚的管道或管道区域应编码；

（：）一般只有以下情况使用PIPAHE（管道区）：dFCLc/NC < 50,其中 "CLC是区域内第一条管道和最后一条管道之间的距离，NC是管道数目；

在最终检验中需要以地图判断为准；

D）將PlPARE（管道区）延伸到第一条和最后一条管道外20m处,管道区不确定性更大就延伸更远；

E）在PIPARE（管道区）内的管道有多种类型时.则在属性CATPIP （管道/导管类）中选用多个数值；

F）无法证实要素的存在时,则应取STATuS（状况）=18（疑存）；

C）STATUS（状况）：此属性编码区域的状态不是区域内的管道状态

PIPARK（管道区）

（M）KrSTRN（限制区）=「1（禁止抛锚）1

（C） CONOTN （状态）=「I （建造中八 2（废弃的），3 （改造中八5 （计划建造的），999 （其他）1

（C） X）RDAT （数据来源日期）= 「YYYYMMDDl

（C） SoKlND（数据来源表示）=Γ1'1■, C（∙.⅛*<∙t'CC' . c∙∙∙∙^∣

（U）STATUS（状况）=「附录A中允许的属性值］

（U）UNlOeD（地区编码1 =「地区编码］

292

附录B编码

续表B.5.9

编码说明

对应物标属性编码

（⑴CATPlP（管道/导管类）=「2（排泄管道），3（抽吸管道八4（下水道），5（鼓泡系统），6（供给管道），999 （其他窗

（O）PROI）CT（产品）=「1（油），2（气），3 （水），7（化学品），8（饮用水），999 （其

他）1

（0） INFURM（英文信息）=「管道区英文信息］

（（））NlNraM（中文信息）=「管道区中文信息1

（O）N（）BJNM（中文名称）=「管道区中文名称］

（I））OBJNAM （英文名称）=「管道区英文名称］

表B.5.1Q隧道

图像

编码说明

对应物标属性编码

A）隧道的几何类型为点、线、面:

B）在编辑范围内，在隧道中有可通航的水道时,该水道作为可航渠道编码为DEPAHE（深度范围）或DRCARE （琉浚区）；隧道中陆地则用LNDARM陆域）编码;

C）在编辑范围内，隧道中有非可航水道时，该水道按CANALS （渠道）编码;LNDARE （陆域）覆盖该隧道：属性Il（WCl.R（水平净空）和VERCLR （竖向净空）不编码；

D）隧道内无水道（只有铁道、道路…），只能编码为TUNNEL （隧道）（而非铁路或道路），且适当地被 LNl"RE （陆域）、I）KPARk 深度范围）或I）RCAR喘疏浚区）所覆盖属性11（）RCLR （水平净空1 和\；ERcLR （竖向净空）不编码；

E）可获得具有更多详细通信信息的外部XMI.文件时，该文件的引用信息必须写在TXTDSC（正文描述）属性中;

TUNN 口,（隧道）

（D）BuKDEP（埋置深度）= r （ XX. X）单位：m］

（（）） CONDTN （状态）=「1（建造中），2（废弃的），3（改造中），5 （计划建造的）,999 （其他）］

（O）NoBJNM（中文名称）=「隧道中文名称1

（O）OBJNaM （英文名称） =「隧道英文名称1

（U）INF（）RM （英文信息）=「隧道英文信息1

（⑴NlNn）M（中文信息）=「隧道中文信息1

293

内河电子航道图技术规范（JTS 195-3—2019）

续表 B.5. 1()

图像

编码说明

对应物标属性编码

I'） ∖ KRACC（垂直精度）：仅与 VEKCLR （竖向净空）一起使用；

C）IloRAcC （水平精度）：仅与

IIORCI.R （水平净空）一起使用

表B.5.11 闸

水闸
图像及示意图			编码说明	对应物标属性编码
侔			A）闸的几何类型为点、线、面； B）DRVAI』（深度范围值1 ）：糕上最浅水深； C）IlORACc （水平精度）：仅与 II0KCI.R （水平净空）一起使用；	CATCON（闸门）（M）CATCAT〈闸门类）=「2（防洪闸门）,4（船闸闸门），5（堤坝闸注），6（水闸〉，,100（分水闸）,101 （进水闸）_iKK（节制闸），103（挡潮
	WX
	EiSB		D）VERAcC（垂直精度）：仅与 VERCLR （竖向净空）一起使用; E）VE R DAT（垂直基准面）：仅与VERCLR（竖向净空）一起使用,	闸），104 （水闸房屋）］（C）CoNOTN〈状态）=「1（建造中）,2（废弃的），5（计划建造的）, 999（其他）］

堤坝闸门
			F）在编辑比例尺下可航行则编码IloRCLR（水平净空）属性； C）IK）RCLR（水平净空）精度由属性IloRACc（水平精度）给出，属性11（）R ACc（水平精度）只能用于IH）RCLK（水平净空芻	（O）NATcON （建筑结构性质）= 「附录A中允许的属性值］（O）OBJNAM（英文名称）=「闸英文名称1 （O）NoBJNM（中文名称）=「闸中文名称］（C）IloRelK （水平净空）= 「（ XX. X ）单位：I"］（O）IloRAcc （水平精度）= r （ XX.：＜）单位:"1］（O）INn）RM （英文信息）=「闸英文信息］（O）NlNn）M （中文信息）=r闸

侔	1

				中文信息] (O)I)K VALl (深度范围值T )= Γ ( XX. *)单位:"l] (0 ) V KK ACC (垂直精度)= 「( XX. X )单位：I"] (O) VKKCLK (竖向净空)= 「〈 XX. X )单位：I"]
分水闸
	D―制皿R^暗旷A_Ui

		I

294

进水闸

水闸

附录B编码

续表B.5.11

图像及示意图

编码说明

对应物标属性编码

节制闸

挡潮闸

水闸房屋

295

内河电子航道图技术规范（JTS 195-3—2019）

表B.5.12通航建筑物

船闸
图像及示意图						编码说明	对应物标属性编码
3		F	I			A）船闸的几何类型为面； B）闸门以独立的物标CATCON （闸门）编码； C）船闸应编码在一个LNl）ARE （陆域）上； D）正在施工或规划的船闸应使	LaKBSN（船闸）（O）OBJNAM （英文名称）=r船闸英文名称1 （0） NOBJNM（中文名称）=r船闸中文名称］（O）INn）RM （英文信息）=「船闸英文信息1 （O） NINFOM （中文信息）=「船闸中文信息1
						用与已存在船闸相同的方法编码（LOKBSN （船闸）），其中：CON-l）'ΓN（状态）可取如下属性值：1 （建造中）；3（改建中）；5（计划建造）; E）工程开工前存在的岸线或岸线建焚物的编码仍是CO ALNM岸线）或SLCONS（岸线建筑物八直到完工
升船机
图像及示意图						编码说明	对应物标属性编码
垂直升船机						A）升船机的几何类型为点、线、面	KXcNST（通航建気物）（M）CATEXS（通航建焚物类）= 「1（升船机）］（UM）BJNAM （英文名称）=「升船机英文名称1 （O） NOBJNM（中文名称）=Γ升船机中文名称1 （O）INn）RM（英文信息）=「升船机英文信息1 （（））NlNFoM （中文信息）=「升船机中文信息］
门
			■■^		，，，
	I 而 M" ■ ₁∙
		j1m≡
		^BV		⅜

斜面升船机
							(M ) DRV A 1,1(深度范围值1 )=
							Γ ( XX. X)单位：m] (O)IIlJNITS(高度/长度单位)= ΓK∣'>)1
	AmM4* —	_MX

	O O

296

表B.5.13坝

水坝

附录B编码

编码说明

A）水坝的几何类型为点、线、面;

B）编码水坝时在其下面应有一个LNDARK（陆域）..水坝可包括任一闸门..闸门也可以单独编码

滚水坝

对应物标属性编码

DAMCoN（水坝）

（M ） CATDAM （水坝类）=「1 （堰），2（拦水坝），100（滚水坝）］

（C）CONDTN （状态）=「1（建造中）,2（废弃的），3（改造的），5（计划建造的），999 （其他）］

（O）OBJNAM （英文名称）=「坝英文名称1

（O）NoB_IlNM （中文名称）=「坝中文名称］

（O）INFORM（英文信息）=「坝英文信息］

（O）NlNFOM （中文信息）=「坝中文信息］

表B. 5.14码头

浮码头

图像

编码说明

对应物标属性编码

A）浮码头的几何类型为线、面；

B）地理实体的形状信息可由方位、方向和尺寸表达；

C）面积过小的浮码头必须用 SLeONS （岸线建焚物）编码， CATSLC（岸线建焚物类）=4（突码头）；

D）可获得具有更多详细通信信息的外部XMI.文件时，该文件的引用信息应写在TXTDSc（正文描述）属性中

PONTON（浮码头）

（O） CAT*11F（码头用途类）= 「附录A中允许的属性值］

（O）CoNDTN〈状态）=「1（建造中）,2（废弃的），5（计划建造的）， 999（其他）］

（0）（）BJNAM （英文名称）=「浮码头英文名称1

（O）NoBJNM（中文名称）=「浮码头中文名称］

297

内河电子航道图技术规范（JTS 195-3—2019）

续表B.5.14

浮码头

________图像

____编码说明

对应物标属性编码

（O） INFoRM （英文信息）=「浮码头英文信息1

〈0） NlNF（）M（中文信息）=「浮码头中文信息1

（C）SoRDAT（数据来源日期）= Γ YYY YMMPDl

（C）SORlNl）（数据来源表示）=

「CC JT . （'（'（'Cl' .c--∙^∣

（（））UNLocD（地区编码）=「地区编码1

固定码头

编码说明

A）岸线建筑物的几何类型为点、线、面；

B）正在施工或规划的岸线建梵物应使用与已存在岸线建筑物相同的方法编码（即都用SLa）NS（岸线建筑物）编码），其属性CoNDTN （状态）可取如下属性值:1（建造中）;3（改建中）；5（计划建造）；

C）工程开工前存在的岸线和岸线建気物仍用C（XLNlM岸线）或 SLCONS（岸线建筑物）编码"直到完工；

D）描述了岸线建筑物，例如防波提，包括平坦顶部（见表末图中的abcd*mna）的停泊设施、部分高水位之上的斜面（见本表末图中的"mtdefgn）和部分潮间带（见本表末图中的dopqrhgfed）;

E）岸线建焚物三部分中的任意一部分都可用SLeoNS （岸线建筑物）编码，几何类型为面或线岸线建筑物的边界用SLa）NS（岸线建筑物）线编码，边界有不同的特征时（见本表末图中的BjCATSLC （岸线建筑物类）=6或15）,则用 SLa）NS（岸线建宽物）缓对不同特征的边界分别编码；

对应物标属性编码

SLCoNS （岸线建筑物）

（M）CATSLC（岸线建筑物类）= 「4（突码头八5（栈桥式码头八6 （顺岸码头），15（固定面码头），16 （敞开面码头），103（重力式码头）， 104（斜坡式码头），105 （高粧码头）1

（（））CAT*11"码头用途类）= 「1（滚装码头），2（渡轮码头），3 （油码头）,4（客运码头），5（集装箱码头八6（散货码头），7（航道码头）,8（海事码头），9（公安码头）, 999（其他Ti

（O）OBJNAM（英文名称）=「码头英文名称1

（（））NoBJNM（中文名称）=「码头中文名字1

（O）INn）RM（英文信息）=「码头英文信息1

（O）NINn）M（中文信息）=「码头中文信息1

（0） * ATLEV （水位效应）=「附录A中允许的属性值］

298

图像

客运码头

集装箱码头

散货码头

航道码头

固定码头

编码说明

F）在高水位线之上的岸线建筑物还应被LNIMRE（陆域）覆盖，潮间带部分应被DEpARM深度范围）覆盖;

C）依据源数据的描述对属性 CATSLc（岸线建筑物类）和 * ATI M V（水位效应）编码；

II）物标在源数据中仅以文字而非符号描述时（如突堤、防波堤和缆桩），应以CTNARE（警告区）物标编码，并用属性INn）RM （英文信息）和NINl'（）M（中文信息）编码文字信息；

I）潮间带的岸线建筑物，应以合适的值对CATSLC（岸线建筑物类）编码,且%ATLEV （水位效应）=3 （水下/淹没）或*ATINV （水位效应）=4（干出）

附录B编码

续表B. 5.14

对应物标属性编码

299

内河电子航道图技术规范（JTS 195-3—2019）

续表B.5.14

固定码头
图像				编码说明		对应物标属性编码

	（rh ）空间物标 SLCoNS编码为面时，则无线性地理物标		Sg加）COALNE					（a 叫力旅α）LN DARE

							J	（αbCwα）LNDARE SLCONS （可选面•） CATSLC= 1, WATLEV=2 与LNDARR車合

	（d喚）空间物标 SLCoNS编码为面时，则无线性地理物标						、
								（M）SLCoNS编偶为面时，该线Rj被掩盖
	（nmlde∣gn ） LNDAKE SLCONS （可选面） CAlSLC =LWATLEV =2,NAlCoN=3 （与LNDARE垂今）
								（S）SLCONS （线） CATSLC=Io
					\ \ >
			- Y /。 \ \ \ '					QA）SLC0NS（可选线 > CATSLC=Io
			/ P \
	（dopqrhgfed） DEPΛRE SLCONS （可选面） C ATSΠ¼ LW ATI ,EV=4,NATC（）N=3 （与DFpARE正合）
								（Zv）SLCONS （线） CATSLC=6或 15

								{cdlmn）SLCONS （可选线）


渔 •港
图像及示意图				编码说明		对应物标属性编码
	^B		I	A ）港区的几何类型为面		IlRBARKx 港区）（O）CATllBR〈港口类）=「4（渔港）1 （（））（）BJNAM（英文名称） =「渔港英文名称1 （（））NoBJNM（中文名称）=弹港中文名称1 （O）IN FOR M （英文信息）=「渔港英文信息1 （O）NlNFOM（中文信息）=「渔港中文信息1
运船机，船厂
图像				编码说明		对应物标属性编码
船厂				A）港口设施的几何类型为点、面		IlRBlNc（港口设施）（M）CATllA" 港口设施类）=「9 （船厂），12（运船机）］（C）CoNl）TN （状态）=「1（建造中）,2（废弃的），3（改造中），5（计划建造的），999（其他）］（D）DATEND （终止日期）= 「YYY YMMDPl
		ⁱ≈~~~ ^^- ^^^

30（）

附录B编码

续表B. 5.14

运船机,船厂

图像

____编码说明

对应物标属性编码

（O ） DATSTA （开始日期）=

ΓYYYYMMPD1

（O）OBJNAM （英文名称）=「港口设施英文名称1

（O）NoBJNM（中文名称）=「港口设施中文名称1

（O）PKREND（定期终止日期）=

「YYYYMMI） 1）1

（⑴PERSTA （定期开始日期）=

Γ YYYYMMI） 1）1

（⑴INn）RM （英文信息）=「港口设施英文信息1

（⑴NlNn）M （中文信息）=「港口设施中文信息1

（⑴TXTDSc （正文描述）=「港口设施正文描述1

（C）SORlND（数据来源表示）=

「（T . l'l', l'（'（'（'（' .l"" 1

（C） SORDAT（数据来源日期）

=「YYYYMMDD］

表B∙5∙15整治建筑物

图像		编码说明	对应物标属性编码
导堤		A）整治建筑物的几何类型为点、线、面	RECSTR（整治建筑物）（M）CATREC（整治建筑物类）= 「1（丁坝），2（矶头八3（护岸八4 （顺坝），5（锁坝），6（桩坝），7（潜坝），8（鱼嘴八9（丁顺坝），1（M格坝），11（谷坊），12（溪沟拦石坝）， 13（溪口导石坝），14（河口导流坝）/5（导堤），16（底墙），17（抛石坝），18（桩板坝），19（沙袋填心坝），20（护滩带），21（鱼骨坝），22 （护堤），999（其他）］（O）CoNOTN （状态）=「1（建造中）,2（废弃的），3（改造中），5（计划建造的），999 （其他）］（⑴NAra）N （建筑结构性质）= 「附录A中允许的属性值］
护岸
	11 U

301

内河电子航道图技术规范(JTS 195-3—2019)

续表B.5.15

图像

丁坝

编码说明

顺坝

对应物标属性编码

(O)OBJNAM(英文名称)=「整治建筑物英文名称1

(O)NOBJNM(中文名称)=「整治建筑物中文名称］

(O)INn)RM(英文信息)=「整治建筑物英文信息］

(O)NlNn)M(中文信息)=「整治建焚物中文信息1

(C)SoRDAT(数据来源日期)=

「YYY YMMDDl

(C)SORlND(数据来源表示)=

「<'i∙ .<*<* .('('('(•<•, (∙∙∙∙^-∣

锁坝

302

附录B编码

表B.5.16船坞

干船坞
图像			____编码说明	对应物标属性编码
	S	朝	A）干船坞的几何类型为面, B）编码整个结构轮廓； C）可获得具有更多详细通信信息的外部XMI.文件时，该文件的引用信息应写在TXTDSC （正文描述）属性中； D）DKvAl,1（深度范围值1）：坞门打开时坞内最浅水深； E）IH）RcLR （水平净空）精度由属性HoRAcc（水平精度）给出，属性IloK AeC（水平精度）只能用于11（）ReLR（水平净空）； F）LNDARE （陆域）亦适用于干船坞;干船坞的界限不用单独物标编码; C）正在施工或规划的干船坞应使用与已存在干船坞相同的方法编码（DRYD（）（T争船坞）），其中: CoNDTN （状态）可取如下属性值： 1（建造中）;3（改建中）；5（计划建造）； 11）工程开工前存在的岸线和岸线建筑物仍用COALNM岸线）或 SLC（）NS（岸线建筑物）编码，直到完工	DKYDoC（干船坞）（O）OBJNAM（英文名称）=「干船坞英文名称1 （O） IWBJNM （中文名称）=「干船坞中文名称］（0） IK）RLEN （水平长度）= 「XXX. X^∣ （ III）（0） IIORWId （水平宽度）= 「XXX. XX1 （ Itl ）（0 ） II0KCI.R （水平净空）= 「XX. X^∣ （ Ifl）（U）E）RACC〈水平精度？ =「xx. x］（ III）（0） DR V A 1.1（深度范围值1 ）= 「XX. X^∣ （ III）（⑴TXTDSc（正文描述）=「干船坞正文描述］（C）CoNOTN（状态）=「1（建造中）,2（废弃的八3（改造中），5（计划建造的），999 （其他）］（C）SoRDAT（数据来源日期）= Γ YYYYMMI） 1）1 （C）SORlNl）（数据来源表示）= 「Cl' ,l'l', <•<•<•<•<* .ι*∙∙∙ 1 （⑴INn）KM （英文信息）=「允许最大吃水1 （⑴NlNFoM （中文信息）=「允许最大吃水1
浮船坞
图像			____编码说明	对应物标属性编码
	^T-^⅛		A）浮船坞的几何类型为面, B）浮船坞水深是参照内河参考水深时，或船坞的可测得深度、宽度与船坞室内不同，则应用DK-PARE〈深度范围）编码;其他情况下使用FLODOC（浮船坞）编码; C）可获得具有更多详细通信信息的外部XML文件时，该文件的引用信息应写在TXTDSc （正文描述）属性中；	FLODOC（浮船坞）（0）（）BJNAM （英文名称）=「浮船坞英文名称1 （O）NoBJNM（中文名称）=「浮船坞中文名称1 （C）CONDTN =「1（建造中），2 （废弃的），3（改造中），5（计划建造的），999（其他）］（O）INFORM （英文信息）=「允许最大吃水］___________

303

内河电子航道图技术规范（JTS 195-3—2019）

续表B.5.16

浮船坞
图像				编码说明	对应物标属性编码
				D）永久停泊在固定位置的浮船坞应被编码； E）Ill）RACC （水平精度）：仅与 IIORCI.R （水平净空）一起使用； F）浮船坞属于地表面特征物标物标	（（）） NlNN）M（中文信息加=「允许最大吃水1 （O）IK）RACC （水平精度）= Γ （ XX. XX）单位：m］（O） II0KCI.R （水平净空）= Γ （ XX. XX ）单位："，］
船坞区
图像				编码说明	对应物标属性编码
				A）船坞区的几何类型为面； B）船坞在编辑范围内是可航的时,则被DEPARr （深度范围）或 DRCARM疏浚区）所覆盖; C）船坞在编辑范围内是不可航	D（）CARΚ：（船坞区）（（）） CATDOC （船坞区类）=［1 （潮汐型），2（非潮汐型（湿坞））1 （O）CONDTN =「1（建造中），2 （废弃的）,3（改造中）,5（计划建造

1»J
			I
				的时,则用LNDARE（陆域）覆盖; 船坞的边界不能以独立的物标编码；	的｝,999（其他）］（O）OB_IlNAM（英文名称）=「船坞区英文名称1
		4八
	■			D）小型船坞区域可能包括在大型船坞区域内，但具有不同的名称或特性，应以DocARE（船坞区）单独编码，船坞区可以重叠	（O） NOBJNM（中文名称）=Γ船坞区中文名称1 （O）INn）RM（英文信息）=「船坞区英文信息1 ＜（））NINN）M（中文信息）=「船坞区中文信息］__________

表B.5.Γ7系泊绞缆设施

图像及示意图

编码说明

对应物标属性编码

系船设施

囲

A）系泊绞缆设施的几何类型为点、线、面;

B） BoYSUP（浮标形状）：只当 CATMOR（系泊绞缆设施类）=7 （系泊浮筒）时为必备属性；

M（）R F AC（系泊绞缆设施）

（M）CATMoR （系泊绞缆设施类）=「1（系船墩），2（系船桃），3 （系缆桩），4（系船坝），5（桩或柱〉,7（系船浮筒），100（绞车），101 （绞关），102（过河缆），103（船闸靠船墩），104（单锚系泊平台），105 （系泊平台），1（）6（系船设施），107 （绞滩设施），999（其他）］

（C）CoNDTN（状态）=「1（建造中）,2（废弃的），5（计划建造的）, 999（其他）］

（C） BoYSUp（浮标形状）=r附录a中允许的属性值］

304

系船浮简

图像及示意图

编码说明

（：）妨碍航行的柱或桩的残留部分用OBSTRN （障碍物）编码，其 CATOBS （障碍物类）=1（水中隐树/桩墩）..对航行无危险时用 MOKKAC（系泊绞缆设施）编码,其 CATMOR（系泊绞缆设施类）=5 （桃或柱），CONDTN （状态）=2 （废弃的）..一个柱或桃已确认为系缆桩时,用MORrAc（系泊绞缆设施）编码,其C ATMoR（系泊绞缆设施类）=5（桃或柱八否则编码为PlLPNT（桩）

絞关

绞车

附录B编码

续表B.5.17

对应物标属性编码

（O）OBJNAM（英文名称）=「系泊绞缆设施英文名称1

（O）NOBJNM（中文名称）=「系泊绞缆设施中文名称］

（O）INn）RM （英文信息）=「系泊绞缆设施英文信息1

（0） NlNFoM （中文信息）=「系泊绞缆设施中文信息］

305

内河电子航道图技术规范（JTS 195-3-2019）

续表B-5,17

图像及示意图	____编码说明	对应物标属性编码
过河缆口
Q-I Ho
船闸靠船墩

表B.5.18栈桥

编码说明

对应物标属性编码

A）栈桥的几何类型为点、线、面；

B）当栈桥不是起到连接码头的作用时,用，La）NS〈岸线建梵物）进行编码;栈桥起到连接码头的作用时,不单独编码,与浮码头或固定码头物标一同表不；

C）正在施工或规划的岸线建筑物应使用与已存在岸线建筑物相同的方法编码（即都用SLa）NS（岸级建筑物）编码八其属性CONDTN （状态）可取如下属性值：1 （建造中）；3（改建中）；5（计划建造）；

D）工程开工前存在的岸线和岸线建筑物仍用CuALNM岸线）或SL一 CO NS（岸线建筑物）编码,直到完工；

E）岸线建筑物三部分中的任意一部分都可用SI,CUNS（岸线建筑物）编码,几何类型为面或线.岸线建第物的边界用SLa）NS（岸线建筑物）线编码，边界有不同的特征时，CATSLC〈岸线建筑物类）=6或15）” 则用SMX）NS（岸线建筑物）线对不同特征的边界分别编码；

F）在高水位线之上的岸线建筑物还应被LNDAKE（陆域）覆盖，潮间带部分应被DKPAKK（深度范围）覆盏；

C）依据源数据的描述对属性CATSLC（岸线建筑物类）和WATLKV （水位效应）编码物标在源数据中仅以文字而非符号描述时（如突堤、防波堤和缆桃），应以CTNAHE （警告区）物标编码，并用属性IN-l''（）KM（英文信息）和NlNFOM （中文信息）编码文字信息；

II）潮间带的岸线建焚物,应以合适的值对CATSLe（岸线建焚物类）编码,且M*TLEV（水位效应）=3（水下）淹没）或WATLKY（水位效应）=4 （干出）

SLCONS（岸线建筑物）

（M）CATSLe （岸线建筑物类）=「110 （栈桥）］

（（））（）BJNAM（英文名称：:）=「栈桥英文名称］

（⑴NOB川M（中文名称）=「栈桥中文名称1

（O）INFORM（英文信息）=「栈桥英文信息］

（t））NINF（）M（中文信息）=「枝桥中文信息］

（C）Ct）NDTN（状态）=「1（建造中），2

（废弃的），999（其他）］

（⑴WMTLEv（水位效应）=「1（高潮时部分淹没）,2（高出），5（适淹）］

（C ） SUKl）AT （数据来源日期1=

「YYYYMMDDl

（C）SoHlND〈数据来源表示 ∖ =⅛c,₁>ι∙,

_l.（.（.（._l. _fl....^∣

306

附录B编码

表B.5.19近岸建筑物

堤
图	像	编码说明	对应物标属性编码
		A）堤的几何类型为线、面； B）堤与岸线重合时,堤用DYK-CON（堤）编码，岸线用SLCONS （岸线建筑物）线编码； C）当DYKeON（堤）属于某种特定地区时，应编码其从属的I.N-DAEK（陆域）物标；	DYKcoN（堤）（⑴NAra）N （建第结构性质）= 「附录A中允许的属性值］（C）CONDTN =「1〈建造中），2 （废弃的），3（改造中），5（计划建造的），999（其他）］（⑴OBJNAM （英文名称）=「堤

		D）在大比例尺条件下，堤顶线用SL（）T（）P（坡顶脸输码，属性 CATSl,0（斜坡类）=2（路堤）； E）属性Il口CuT（高度）写入堤坝的最高点高程	英文名称1 （⑴NOBJNM（中文名称）=「堤中文名称］（⑴INn）RM （英文信息）=「堤英文信息］（O）NlNFOM （中文信息）=「堤中文信息1 〈0）11口CllT（高度）=「（XX. XX ）单位："，1
登岸阶梯,跳板,船台滑道,碰垫,防汛墙,导航墙,导流墙
图	像	编码说明	对应物标属性编码
登岸阶梯		A）岸线建筑物的几何类型为点、线、面; B）正在施工或规划的岸线建梵物应使用与已存在岸线建筑物相同的方法编码（即都用SLCoNS （岸线建筑物）编码），其属性 CO N l）'ΓN（状态）可取如下属性值： 1（建造中）;3（改建中）；5（计划建	SLCONS（岸线建筑物）（M）CATSLC（岸线建筑物类）= 「7（导流堤），11（登岸阶梯），12（跳板），13（船台滑道），14（碰垫）.1（X> （防汛墙），109（导航墙），999 （其他）］（C）NATCON （建筑结构性质）= 「附录a中允许的属性值］
町
跳板 ,A^V~~	∣^^H ^K^^K r^^^^^^^^^^^^ll	造）； C \工程开工前存在的岸线和岸	（（））（）BJNAM（英文名称）=「岸线建筑物英文名称1 （0） NoBJNM （中文名称：）=「岸
MBd		线建箔物仍用（X）ALNM岸线）或	（（））（）BJNAM（英文名称）=「岸线建筑物英文名称1 （0） NoBJNM （中文名称：）=「岸
		SLC（）NS（岸线建筑物）编码,直到完工；	线建気物中文名称1 （O）INFORM （英文信息）=「岸
山		D）岸线建筑物三部分中的任意一部分都可用SLCONS （岸线建筑物）编码，几何类型为面或线;岸线建筑物的边界用SLCONS （岸线建筑物）线编码,边界有不同的特	线建焼物英文信息1 （⑴NlNFoM （中文信息）=「岸缓建筑物中文信息1 （嚷CI）NDTN （状态） =「1（建造中）,2（废弃的）］
		征时,CATSLC（岸级建筑物类）= 6或15）,则用SLCONS（岸线建筑物）线对不同特征的边界分别编码；	（0） * ATLEV〈水位效应）=「1 （高潮时部分淹没）,2（高出）,5（适淹）］

307

内河电子航道图技术规范（JTS 195-3—2019）

续表B.5.19

登岸阶梯,跳板，船台滑道，碰垫,防汛墙，导航墙，导流墙
图像			编码说明	对应物标属性编码
	船台滑道曲	I	ID在高水位线之上的岸线建筑物还应被LNDARE（陆域）覆盖，潮间带部分应被DEPARM深度范围）覆盖; F）依据源数据的描述对属性 CATSLC （岸线建筑物类）和 WrTlMV（水位效应）编码； C）物标在源数据中仅以文字而非符号描述时（如突堤、防波堤和缆桩八应以CTNARR（警告区）物标编码，并用属性INn）RM （英文信息）和NlNn）M（中文信息）编码文字信息； II）潮间带的岸线建筑物,应以合适的值对CATSLC（岸线建筑物类）编码,且* ATI MV（水位效应） =3 （水下/淹没）或* ATLEV （水位效应）=4（干出）	(C)SORDAT(数据来源日期)= Γ YYY YMMPDl (C)SORlND(数据来源表示)= 「CC JT .<∙(∙(∙<∙(* ,<'∙"^∣
	碰垫（护舷）曰
	防汛墙 I

表B. 5.20渠道

图像

编码说明

对应物标属性编码

A）渠道的几何类型为线、面；

B）渠道可供航行时,应编码为 DEPARE（深度范围）或DRCARE （疏浚区），渠道的岸应编码为 COALNE（岸线）或 SI,C（）NS（岸线建筑物储要求给出渠道名称时，

CANALS（渠道）

（O） CoNOTN〈状态〉=「1（建造中），2（废弃的），3（改造中），5 6计划建造的），999 （其他）］

（O）OBJNAM（英文名称）=「渠道英文名称1

则渠道应编码为SEAARM命名水域），属性CATSFA （命名水域类）为51 （运河）；渠道名称编码在 OBJNAM（英文名称）和NOBJNM （中文名称）中；

（0） NoBJNM（中文名称）=「渠道中文名称1

（O） INn）RM （英文信息）=「渠道英文信息1

308

附录B编码

续表B.5.20

图像

编码说明

对应物标属性编码

C）渠道是不可航行的时，应在 LNDARE （陆域）上编码为CA-NALS（渠道）；

D）渠道描述渠道所占她域，渠堤则定义渠道的堤坝

(⑴NlNFoM (中文信息)=「渠道中文信息1

(C)SORlND(数据来源表示)= 「('<' .('<'. <'l'l'('(' .<•••-"]

表B.5.21水利及附属设施

倒虹吸

图像及示意图

编码说明

A）水利设施的几何类型为点、线；

B）输水槽、双线干沟、单线干沟、地下灌渠、地下灌渠出入口的几何类型为线,抽水机站、水轮泵、水磨房、水车的几何类型为点

对应物标属性编码

* ATCON（水利设施）

（M）CAT*CN（水利设施类）= 「1 （倒虹吸），2（输水槽），3（沟渠），4（地下灌渠及出水口），5（干沟），6（阀门），7（水轮泵），8（抽水机站），100（储水池），999（其他）］

（O）OBJNAM （英文名称）=「水利设施英文名称1

（⑴NoBJNM（中文名称）=「水利设施中文名称1

（O）CONDTN =「1（建造中），2 （废弃的），3 （改造中），5 （计划建造的），999（其他）］

（O）INFORM（英文信息）=「水利设施英文信息1

（0） NlNn）M （中文信息）=「水利设施中文信息1

309

内河电子航道图技术规范(JTS 195-3—2019)

续表B.5.21

储水池

图像及示意图

编码说明

对应物标属性编码

取水口

排水口

31()

附录B编码

表B.5.22非航行船

______图像及示意图	____编码说明	对应物标属性编码
水上饭店	A）建船的几何类型为点、面	IluLKES（建船）（O）C ATllLK（直船类）=「附录 A中允许的属性值］
		（O）（X）NOTN〈状态）=「1（建造中），2（废弃的），5（计划建造的），999（其他）］（O）OBJNAM （英文名称）=「寃
^l_ssβ^a0^lfSL
BSaflMElieb
		船英文名称1
历史古船		（⑴NOBJNM（中文名称）=rs 船中文名称1 （⑴INFoRM （英文信息）=FS
MR		船央文信息］（0） NlNn）M （中文信息）= Γs 船中文信息1
浮动防波堤

Lm

表B.5.23水上平台

意

图

____编码说明

对应物标属性编码

a）水上平台的几何类型为点、面,

B）Il口CUT（高度）：仅应用于固定平台，参照垂直基准；

C）VERLKN（垂直高度）：用于浮动平台,参照水面；

D）已拆除平台剩余部分编码为 OBSTRN（盛得物），其 CAToBS（障碍物类）=7（险恶地）；

E）平台可配备灯（LICllTS）、雾情信号台（FoCSlC）和直升飞机平台（AlRaRr）

3，'SPLF （水上平台:）

（O）CATOFp（水上平台类）=rɪ （油井架/钻井平台），2 （生产平台）3（观测/勘探平台）,4（较接式装卸输油平台），7（人工岛），8（浮式采油、贮油、卸油船（l''PS（）））,9 （生活平台）」0（导航、通信和控制浮筒（NCCB娥,999（其他）］

（O）OBJNAM（英文名称）=「水上平台英文名称1

（O）NoBJNM（中文名称）=「水上平台中文名称］

311

内河电子航道图技术规范（JTS 195-3—2019）

续表B-5-23

示意图

____编码说明

对应物标属性编码

CniNFURM（英文信息）=「水上平台英文信息］

（O） NINKOM（中文信息］=「水

上平台中文信息］________

B.6近岸交通与管线设施数据

表B.6.1 公路

___________编码说明

_____对应物标属性编码_____

A）公路的几何类型为线或面；

B）属性（X）NDT町状态）编码房屋及其他建筑物的各种状态;缺省状态应是已完成、未损坏或工作正常；

C）十字路口（C*HWD（道路类）=7（交叉口））不必编码；

D）在BUA *R W建匏物区）中，除了通往滨水区的道路，KOA DW Y （道路类）只限于表示城市布局的一系列道路；

I'：）仅当要素表示的是对船舶有用的通行线路时，KU A DWY（道路类）才需要包含完整精确的拓扑关系；

F）可以从水中的船舶看见公路上的车灯和交通信号灯时,则应对该公路编码

Ru引）WYe道路）

（M）（XTR3）（道路类）=rl （高速公路）.2（主干公路）.3（支线公路）.5（大街道）,6（小街道），1W（高架公路），101 （简易公路*999（其他）］

〈3 CONDTN （状态）=「1〈建造中），2 （废弃的J 3 （改造中），5 （计划建造的），999 （其他）1

（0） INH）RM（英文信息）=「公路英文信息1

（0） NlNFOM（中文信息）=「公路中文信息1

（⑴DB₁∣NAM（英文名称）=「公路英文名称］

（0） N（）B_lINM（中文名称）=「公騎中文名称1_____________________

表B.6.2铁路

___________编码说明

_____对应物标属性编码_____

A）铁路的几何类型为线；

B）调车场和支线组应用物标I,Nl）RGN（地面地带）（面J编碍可编码NlNF（）M（中文信息）=「调车场］：

C ）建议最小的铁路要素编码在物标B1! A AKK（建筑物区）内：

D）调车场可以用外部的铁路线定义，定义场地时IN）KeN（地面地带）也要放置在里面；

E）可以从水中的轮船上看见铁路上的火车灯和火车控制灯时,应对该铁路编码；

F）火車站用BUlSCL（建站物）编码,其FUNCTN（功能）=8（火车站）

RAlLWY （铁路）

（C）Ct）NDTN（状态）=「1（建造中），3 （改造中）,5（计划建造的），999（其他）］

（U）STATUS（状况）=「附录A中允许的属性值1

（0） INPORM （英文信息）=「铁路英文信息1

（0） NlNrt）M（中文信息）=「铁路中文信息1

（U） NUKINM（中文名称）=「铁路中文名称］

（0） OB₁INAM（英文名称）=「铁路英文名称］

312

附录B编码

表B. 6.3机场

编码说明

对应物标属性编码

内机场的几何类型为点、面；

B）在大比例尺下,机场由几部分对象组成时,机场可用以下编码： 41KARE（机场）（面），Rl!N*AY（跑道）（面或线），BUISGI,（建焚物）（面或点）,或LNDMRK（陆地方位物乂面或点）；物标集内应至少有一个AlRARM机场）或RUNWAY （跑道）；所有这些物标可使用物标（：_ ASS（）（联合）关联它们;在小比例尺下,机场编码为点型的AlKARh机场）；

C）对飞机跑道轮廓进行编码;能够获得飞机滑行道或停机坪的信息时,飞机滑行道或停机坪也需编码；

D）飞机跑道的灯光能被过往船只看见时,则该飞机跑道应被编码；

E）机场中的某些建気物显而易见时,应以独立物标编码

用Kwx机场）

（C）（X）NDTN（状态）=「1 （建造中）， 2（废弃的），3 （改造中），5 （计划建造的），999 （其他）］

（O） CATAIK（机场类）=「2（民用机场）,4 （民用直升机机场），5（滑翔机机场）,6（小型飞机机场），8（应急机场）*999 （其他）1

（C ） SoRDAT（数据来源日期）= ΓYyyymmdd］

（C） SORlND（数据来源表示）=Γ >•>•, t^,（¼（'（'（•（•（•,（•■ •■ ^∣

（0） INrORM（英文信息）=「机场英文信息1

（0） NlNH）M（中文信息）=「机场中文信息1

（⑴（）BJN*M（英文名称）=「机扬英文名称］

（0） NaBJNM （中文名称）=「机场中文名称1

表B∙6∙4管线附属设施

图像及示意图	编码说明	对应物标属性编码
信号杆	A）支架/桥墩的几何类型为点、面； B）面状的铁塔在可航水域内时，应在地表面特征物标内	PYLoNS（支架/桥墩）（M）CATPYL（塔架类）=「1（电力传输线塔/杆），2 （电话/电报缓塔/杆八3（架空索道/高架塔），4 （桥梁塔/塔台）,101 （风讯杆），102 （信号杆），103（微波塔）.999 （其他）1 （M） W ATI.K V （水位效应｝ =「2 （高出）1 （C）CONDTN （状态）=「1（建造中）,2（废弃的八5（计划建造的）， 999 （其他）］（0） IIKICIIt（髙度）=「XX. x］（IH）（O）NOB_IINM （中文名称）=「电杆,铁塔中文名称1 （（））0BJNAM （英文名称）=r电杆,铁塔英文名称1
	A）支架/桥墩的几何类型为点、面； B）面状的铁塔在可航水域内时，应在地表面特征物标内
—^rri^i

313

内河电子航道图技术规范（JTS 195-3-2019）

续表氏6.4

图像及示意图	编码说明	对应物标属性编码
微波塔		（U）INFoRM （英文信息）=「电
		杆,铁塔英文信息1
		（O）NlNH）M（中文信息学=「电
		杆,铁塔中文信息1

B.7地貌与植被数据

表B.7.1局程点

编码说明

对应物标属性编码

4＞高程点的几何类型为点；

B）物标用于编码点高、

C）空间要素与近似高程点有关联时编码为QUAPaS（位置性质）=4 （近似的（不精确的））

LNl）ELV （地面高程）

（M）ELEVAT〈高度/海拔〉=「XX. x]

（hi）

（⑴N（）BJNM（中文名称）=「高程点中文名称1

（（））（）BJNAM（英文名称）=「高程点英文名称]

（O）INrORM（英文信息）=「高程点英

文信息1

（⑴NlNrOM（中文信息》=「高程点中

文信息]___________________

表B∙7.2等高线

编码说明

对应物标属性编码

A）等高线的几何类型为线；

B）物标LNDEIΛ（地面高程）用于编码陆地等高线；

C）空间要素与近似等高线有关联时编码为QUAPDS（位置性质）=4

LNDELV（地面高程）

（U）ElMvAT（高度/海拔） =「XX∙ X ]

（W）

（D） NOB川M（中文名称）=「等高线中

文名称1___________________

314

附录B编码

续表B.7.2

编码说明

对应物标属性编码

（⑴UBJNAM （英文名称）=「等高线英文名称1

（U）INH）KM（英文信息）=「等高线英文信息］

（（））NlNr（）M（中文信息）=「等高线中文信息1

表B.7.3自然地貌

泉
__________编码说明	对应物标属性编码
A）泉的几何类型为点	LNl）MRk（陆地方位物）（M）CATLMK（陆地方位物类）=『105（泉）］（M）（：（）NllS（视觉可见）=「1（视觉可见）］（U）IWBJNM（中文名称）=「泉中文名称］（U）UBJNAM（英文名称）=「泉英文名称1 （⑴INroHM （英文信息）=J泉英文信息］（U）NIN FOM （中文信息）=「泉中文信息］
河流
编码说明	对应物标属性编码
A）河流的几何类型为线、面； B）面类型的的河流应该编码在I,NDAHE （陆域）上； C）面状要素不能随着河流变窄而转换为线状要素；面状要素应该在面状标记结束处结束； D）物标RlVEHS（河流）指河流的河水部分； I'：）如在编辑范围内河流是可航行的，应编码为DEPARH深度范围）或DRCARM疏浚区八而河岸编码为COALNM岸线）或SMX）NS（岸线建筑物）..如在编辑范围内河流是不可航的，应在LNDAR以陆域）上编码为RI∖EHS（河流）,,河流名称编码可用UBJNAM（英文名称）或NOBJNM（中文名称）.河的名称应编码为SKAAKK（命名水域）	RlVrK5（河流〉（⑴NDBJNM（中文名称）=「河流中文名称］（⑴0闵NAM（英文名称）=「河流英文名称1 （U）INl∙（）KM（英文信息）=Γ河流英文信息1 （0） NINI-OM （中文信息）=r河流中文信息1 SKNHK（命名水域）（⑴CATSEA（命名水域类）=「53（河、支流）］（U） NoBJNM（中文名称）=I■河、支流中文名称］（⑴（）BJNAM（英文名称）=「河、支流英文名称1 （（））INraKm（英文信息）=「河、支流英文信息］（U）NlNF（）M（中文信息）=「河、支流中文信息1
湖泊、他塘
编码说明	对应物标属性编码
A ｝湖泊、池塘的几何类型为面； B）在编绘图比例尺上,不可通航的湖泊、池塘在I,NDARh陆域）中编码为LAKAR以湖泊）.河的名称应编码为SEAaHE（命名水域）；可以通航的湖泊、池塘应编码为DKPaRE（深度范围）	I_（AKAKE（湖泊）（⑴NuBJNM（中文名称）=「湖泊中文名称］（⑴OB_lINAM（英文名称）=「湖泊英文名称1 （U）INFUKM （英文信息）=Γ湖泊英文信息1

315

内河电子航道图技术规范（JTS 195—3—2019）

续表B.7.3

湖泊、池塘
编码说明	对应物标属性编码
	（0） NlNFoM（中文信息）=「湖泊中文信息］即.AABE（命名水域）（U）CATSEY命名水域类）=「52（湖" （0） NOBJNM（中文名称）=I■湖泊、池塘中文名称1 （0） I）BJNAM（英文名称｝ ;「湖泊、池塘英文名称］（O）INH）RM（英文信息）=「湖泊、池塘英文信息I （⑴NlNFt）M（中文信息）=「湖泊、池塘中文信息］
沼逢,崩崖、崩岸，滑坡区,崩岩区,山脉区，峡谷地,塌方
编码说明	对应物标属性编码
精沼泽,崩崖.崩岸，滑坡区,崩岩区,山脉区,峡谷地,塌方的几何类型为点、面； B∖沼泽地朝河的边沿与河岸线吻合时,用CoALNM岸线）编码,其属性CATC（M〈岸线类）=8〈沼泽岸「对可见的河岸线，空间物标应有属性QHaPI）S =4（近似值）..沼泽区用LNDKGN （地面地带）编码,其CATLND（地面地带）=12（沼泽地）	LNDKeN（地面地带）（C）CATLND（地面地带类）=「5（山脉区）.7 （峡谷地）.12（沼泽地）,13（塌方LlO6 （崩崖/崩岸LR）7（滑坡区），108（崩岩区）］（0） Nt）EJNM（中文名称）=「地面地带中文名称］（UN）BJNAM（英文名称）=「地面地带英文名称1 （（））l NMRM （英文信息）=「地面地带英文信息1 （D）NlNFOM（中文信息）=「地面地带中文信息］

表JB.7.4植被

树木类

编码说明

对应物标属性编码

4 ）树木类的几何类型为点、线、面；

B）植被区或树能轻易被船员看见时,应表示在图中；

C）树木挡住了与航行有关的要素时应被编码；

I））Il口CUT（高度）为植物近似高度：

K）孤树作为陆地方位物用时,用∖:*；ATN（植被）编码,其CATVKG （植被类）=B -21；

F）红树林区用VKcATN（植被）编码淇（XTVEC（植被类）=7（红树林）；

G）红树林区朝水的边缘用CO M ,N k岸线）编码_?其C ATCtJA （岸线类）=7（红树林八旦空间物标应有属性QUAP（）5（位置性质〉=4（近似的（不精确的））

YHcATN （植被）

（U）CATVH；（植被类）=「3（灌木丛八 4（落叶性树林），5（针叶树林），6（普通树林〈包括杂树林））.7（红树林）.13（普通树） ,14（常绿树）,15（针叶树）.16（棕桐树），17 （聂帕桐树）,18（木麻黄八19 （桜树）,20（落叶树）,21 （红树）,22（垂枝木麻黄树），101（行树），1Q2（疏林八104 （经济林）/05（成树林）］

（U）IlEMllT（高度）=「XX. Mm）I

（U）NOBJNM（中文名称）=「树木类中文名称］

（⑴（）B_IINAM （英文名称）=「树木类英文名称］

316

附录B编码

续表B.7.4

树木类
___________编码说明	_____对应物标属性编码_____
	（（））INFoRM（英文信息）=「树木类英文^⅛1 （⑴NlNN）M（中文信息）=「树木类中文信息］
草类
编码说明	对应物标属性编码
力草类的几何类型为点、线、面： B）植被区或树能轻易被船员看见时，应表示在图中a （：）草类挡住了与航行有关的要素时应被编码： D）IIK1（UIT（高度）为植物近似高度	VKG ATN （植被）（IVI）CATVKC（植被类）=「1（草）,11 （芦苇），12〈苔密），10（竹林）］（MllEiGllT（高度） =「XX, Mm）］（⑴NUBJNM（中文名称）=「草类中文名称1 （⑴UBJNAM（英文名称）=「草类英文名称］（⑴INF（）RM（英文信息）=「草类英文信息］（⑴NINFuM（中文信息）=「草类中文信息1
种植类.
编码说明	对应物标属性编码
A）种植类的几何类型为点、线、面； R）植被区或树能轻易被船员看见时,则应表示在图中； C）种植类挡住了与航行有关的要素时应被编码3 D）Il同CllT（高度）为植物近似高度	V加川,N（植被）（M）CATVRC〈植被类）=「1（MM合作物》」00（防护林带N （U）I皿CllT（高度）=「XX. x（ in） ^∣ （O）NOBJNM（中文名称）=「种植类中文名称］（（））（）用NAM（英文名称）=「种植类英文名称1 （⑴INFUKM（英文信息）=「种植类英文信息］（⑴NlNM）M（中文信息）=「种植类中文信息1

表B.7.5陆域

___________编码说明

对应物标属性编码

*）陆域的几何类型为点、线、面

I,NDAEK（陆域）

（U）NOBJNM（中文名称）=「陆域中文

名称1

317

内河电子航道图技术规范（JTS 195-3—2019）

续表B. 7. 5

编码说明

对应物标属性编码

（U）UBJNAM （英文名称扌=「陆域英文名称1（⑴INMKM（英文信息）=「陆域英文信息1

（U）NlN『UM（中文信息）=「陆域中文信息1

B.8境界数据

表B.8.1分界线

编码说明

对应物标属性编码

A）分界线的几何类型为线

I）IVl,NE（分界线）

（0） CATDVL（分界线类）=「1（国界线）,2（省界线），3（地区分界线）,4（县分界线），5（乡分界线），6（港界）/7（航道辖区分界线），999 （其他）］

（（））N（）BJNM（中文名称）=「分界线中文名称1

（⑴（）BJNAM（英文名称）=「分界线英文名称］

（U）INrt）RM （英文信息）=「分界线英文信息1

（O）NINl2MC中文信息）=「分界线中文信息1

表B.8.2地名

编码说明

对应物标属性编码

精地名的几何类型为点、面

CEoNAM （地名）

（⑴CNn）CD（UN位置编码了*「地区编码1

（M） NUB_llNM （中文名称）=「中文蝕名1

（U） DBJNAM （英文名称｝ =「英文地名1

318

附录B编码

B.9其他相关地物数据

表B. 9.1房屋设施

_____________编码说明			对应物标属性编码
A ）房屋设施的几何类型为点、面, B）建筑的废墟或倒坍的陆地方位物以其正常状态相同方式编码，但其CON-OTN（状态）=2（废弃的）..建筑物以面表示时,应利用一个主要特征如塔或塔顶指明其真实外形,主要建筑用面物标BulScL（单体建筑）编码,具体特征部分用点物标LNDMRK（陆地方位物）编码,见下图 a） b） c）口牡o β			BUlSCL（单体建筠）（O） BuISllP（建焚物形状）= 「附录A中允许的属性值］（（：）FUNcTN（功能）=「附录 A 中允许的属性值］（⑴CoNDTN （状态）=「1（建造中），2（废弃的） ,3 （改造中八5（计划建造的），999（其他）］］（⑴NATa）N（建筑结构性质）= 「1（砖石结构），2Cffi凝土结构），6 （木质结构）,101 （土坯结构）］（0） OBJNAM （英文名称）= 「房屋设施英文名称1 （0） NoBJN）（中文名称）=「房屋设施中文名称1 （（））INn）RM （英文信息）= 「房屋设施英文信息］（（）） NINn）M （中文信息）= 「房屋设施中文信息1
關健」»0	,1 I LNDMRK（点）1 CATI.MK=17 FUNCTN-20	■■ ILNDMRK（点） ICATLMK=17

表B.9.2生产/仓储区

仓储区，电站区，炼油区,贮木场,工厂区,油鳍群,一般储液罐,风车区,渣滓嵯/废品堆,露天采掘场
______图像及示意图	编码说明	对应物标属性编码
电站区	A）生产仓储区的几何类型为点、面; B）只有和装货运输有关联，或者视觉显见的生产仓储区域需要编码; C）区域内有可识别的建匏或设备时，应编码为BulSCL（单体建筑）、CRANES（起重机）、LNDMRK （陆地方位物）,SII.TNK（筒仓/罐）等如能从水上看到』IJ采石场的前端应与陡岸编码相同	PRDARM生产/仓储区）（M） CATPKA（生产作业区域）= 「1 （采石场），2（矿山），3（仓储区）,4（电站区），5（炼油区），6（贮木场），7（工厂区），8（油罐群），9 （风车区）」0（渣滓堆/废品堆）， I（XM饲养场），101 （温室），102（菓窖），103 （花房），104 （盐井），105 （石油井），.1Q6（天然气井）,107 （露天采掘场），108（乱掘场），109（粪池＞,110（采砂区），999 （其他）］（O）CONDTN （状态）=「1（建造中），2（废弃的），3（改造中），5 （计划建造的）,999（其他）］］（O）NOB₁INM（中文名称）=「生产/仓储区中文名称］_______
炼油区

319

内河电子航道图技术规范(JTS 195-3—2019)

续表B.9.2

仓储区.电站区,炼油区，贮木场,工厂区，油罐群,一般储液瀛,风车区,渣滓堆/废品堆,露天采掘场

图像及示意图

编码说明

对应物标属性编码

油罐群

(O)OBJNAM(英文名称)=「生产/仓储区英文名称］

(0) INn)RM(英文信息)=「生产/仓储区英文信息］

(O)NlNn)M(中文信息)=「生产/仓储区中文信息1

风车区

露天采掘场示意图

320

附录B编码

续表B.9.2
露天货栈
示意图		编码说明	对应物标属性编码
	fiɔ ∖ H L g内乙^	A）露天货桟的几何类型为点、面； B）建筑的废墟或倒坍的陆地方位物以其正常状态相同方式编码，但其（X）NDTN （状态）=2 （废弃的）..建筑物以面表示时,应利用一个主要特征如塔或塔顶指明其真实外形，主要建筑用面物标 BUISCL（单体建筑）编码，具体特征部分用点物标LNDMRK（陆地方位物）编码	BWSCM单体建気）（O） BulSllP（建筑物形状）= 「附录A中允许的属性值］〈（：）FUNeTN （功能）=「110（露天货栈）1 （O）C（）NDTN （状态）=「1 （建造中），2（废弃的），3（改造中），5 （计划建造的），999 （其他）］（O）NATcON （建筑结构性质）= 「附录a中允许的属性值］（0）（）BJNAM （英文名称）= 「露天货栈英文名称］（0） NoBJNM（中文名称）=!■露天货栈中文名称］（0） INn）RM （英文信息）= 「露天货栈英文信息1 < 0） NlNH）M （中文信息）= 「露天货栈中文信息］
表B.9.3工业及其设施
塔形建筑物，水塔烟囱，烟囱
图像及示意图		____编码说明	对应物标属性编码
塔形建筑物		A）塔形建筑物、水塔烟囱、水井的几何类型为点、面； B）只有视觉上显而易见的陆地方位物应被编码因此必备属性 Ct）NMS（视觉可见）的值总是为1 （视觉显见）； C）城堡、教堂、礼拜堂和发射塔都可以被编码为CATI.MK（陆地方位物类）=17（塔），但是具体种类应在目标名称中进一步明确； D）陆地方位物为航行照明灯提供支架时Jl NCTN （功能）=33 （灯架），它应和一个LlClITS（灯）要素一起编码；	IN）MRK（陆地方位物）（M）CATLMK（陆地方位物类）= 「3（烟囱），6（废气燃烧烟道），17 （塔），100（水塔烟囱〉）］（Ivl）C（）NVlS （视觉可见）=「1 （视觉显见）］（C） FU NCTN （功能）=「15（转运棚/仓库），16（工厂），17 （电站）］（C）CONOTN （状态）=「1（建造中）,2（废弃的），3（改造中），5（计划建造的），999（其他）］（O）NATCON（建筑结构性质）= 「附录A中允许的属性值1 （⑴OBJNaM （英文名称）=!■塔形建筑物、水塔烟囱.烟囱英文名称1
	烟囱图像尸 L
	-⅛≪⅛^

321

内河电子航道图技术规范（JTS 195-3-2019）

续表B. 9. 3

塔形建筑物,水塔烟囱,烟囱
图像及示意图			____编码说明	对应物标属性编码
			E）建気的废墟或倒坍的陆地方位物以其正常状态相同方式编码，但其CuNDTN （状态）=2（废弃的）..建気物以面表示时,应利用一个主要特征如塔或塔顶指明其真实外形，主要建筑用面物标 BUISCI.（单体建筑）编码，具体特	（U）N個NNM中文名称）=「塔形建焚物、水塔烟囱、烟卤中文名称1 （（））I Nn）RM （英文信息）=「塔形建筑物、水塔烟囱、烟囱英文信息1 （（）） NINF（）M（中文信息）=「塔

			征部分用点物标LNDMRK（陆地方位物）编码	形建焚物、水塔烟Ia、烟囱中文信息1
窖
	图	像	编码说明	对应物标属性编码
无			a）窖的几何类型为点	PKDAKM生产/仓储区）（M）CATPRA（生产作业区域）= 「102（菜窖）1 （D）CoNDTN（状态）=「1（建造中），2（废弃的），3（改造中），5 （计划建造的八999（其他）］（（）） NuBJNM （中文名称）=「窖中文名称1 （（））（）BJNANN英文名称）叁「窖英文名称］（⑴INrt）RM （英文信息，）=「英文信息］（O）NINH）M （中文信息）=「中文信息1
扭井、石油井、天然气井
	图	像	编码说明	对应物标属性编码
无			W盐井、石油井、天然气井的几何类型为点； B）只有和装货运输有关联，或者视觉显见的生产仓储区域需要编码: C）区域内有可识别的建筑或设备时,应编码为BulSGl,（单体建筑）.CRANES （起重机）.LNDMRK （陆：⅛方位物）、SII,TNK（简仓/罐）	PHD*KM生产/仓储区）（M）CATPRA （生产作业区域）= 「104（盐井）,105（石油井），i（½（天然气井）1 （t））C（）NDTN （状态）=「1 （建造中）,2（废弃的八3（改造中），5 （计划建造的），999（其他）］（（））N（）BJNM（中文名称）=「盐井、石油井、天然气井中文名称］（UM）BJNAM（英文名称）=「盐井、石油井、天然气井英文名称］

322

附录B编码

续表B.9.3

盐井、石油井、天然气井
图	豫	编码说明	对应物标属性编码
			（⑴INFoHM （英文信息）=「英文信息1 （⑴NlNn）M （中文信息）=「中文信息1
废旧船舶停靠场
图	像	____编码说明	对应物标属性编码
无		2废旧船舶停靠场的几何类型为点、面	DMPCRD（废旧船舶停靠场）（O）CATDPC（废旧船舶停靠场类） =「6（废船沉船处）］（0）0BJNAM（英文名称）=「废旧船舶停靠场英文名称］（（）） NoBJNM （中文名称）=（废旧船舶停靠场中文名称）（0） RESTRN （限制区）=∣^1 （禁止抛锚八3（禁止捕捞），5 （禁止拖网）,7（禁止进入），8 （限制进人）,24（禁止拖曳）］（O）INn）KM （英文信息）=「废旧船舶停靠场英文信息1 （⑴NlNFoM（中文信息）=「废旧船舶停靠场中文信息1 （C）S（）RDAT（数据来源日期）= Γ VY YY M Ml）l）l（数据来源日期）（C） SoRlND （数据来源表）= 「CC . （•<• . （^,（^,（^,（^,（^, ,（•■ ■■］

表B.9.4农业及其设施

图像及示意图

编码说明

对应物标属性编码

抽水机站

^. ^⅛a

A）抽水机站、水轮泵的几何类型为点

WATCON （水利设施）

（D ） CAT*CN（水利设施类）= 「7（水轮泵）,8（抽水机站）］

（O） CONDTN （状态）=「1 （建造中），2（废弃的），3 （改造中八5 （计划建造的）,999 （其他）］

（O）IWBJNM（中文名称）=「抽水机站/水轮泵中文名称］

（0）（）BJNAM（英文名称）=「抽水机站/水轮泵英文名称1

323

内河电子航道图技术规范（JTS 195-3—2019）

续表B.9.4

图像及示意图

编码说明

对应物标属性编码

水轮泵

EUP ^l a

（O）INF（）RM（英文信息）=「抽水机站/水轮泵英文信息1

（O）NlNn）M （中文信息） =「抽水机站/水轮泵中文信息］

表B.9.5公共服务设施

学校,卫生所、医院,露天体育场,游泳池,露天舞台、检阅台，邮电局

图像

编码说明

对应物标属性编码

无

A）单体建筑的几何类型为点、面;

B）建筑的废墟或倒坍的陆地方位物以其正常状态相同方式编码，但其（X）NDTN （状态）=2 （废弃的）..建気物以面表示时,应利用一个主要特征如塔或塔顶指明其真实外形，主要建筑用面物标 BUlSCM单体建筑）编码，具体特征部分用点物标LNDMRK（陆地方位物）编码

BUlSCM单体建筑）

（D）BUlSllP（建筑物形状）= 「附录A中允许的属性值］

（C）FuNeTN〈功能）=「4（保健站），5（医院），6（邮局），7（旅馆）， 19（教育机构），41 （体育场），109 （露天舞台、检阅台）」11（厕所）］

（（）） CONOTN （状态）=「1（建造中），2（废弃的），3 （改造中），5 （计划建造的），999（其他）］

（O）NATcoN（建筑结构性质）= 「1（砖石结构），2（混凝土结构），6 （木质结构）,7（金属结构）］

（O）OBJNAM （英文名称）=「单体建筑英文名称1

324

附录B编码

续表B.9. 5

学校，卫生所、医院,露天体育场.游泳池,露天舞台、检阅台，邮电局
图像	编码说明	对应物标属性编码
		（0） NOBJNM（中文名称）=「单体建筑中文名称］（0） INn）RM （英文信息）= 「单体建筑英文信息1 （0） NlNn）M （中文信息）= 「单体建筑中文信息］
小船修造厂，药房
图像及示意图	编码说明	对应物标属性编码
小船修造厂	A）船用服务设施与场所的几何类型为点、面	SMCKAC（船用服务设施与场所）（M）CATSCr（船用服务设施与场所类）=「5（小船修造厂），11 （药房）］（0）（）BJNAM （英文名称）= 「船用服务设施与场所英文名称1 （0） NoBJNM（中文名称）=「船用服务设施与场所中文名称1 （0） INFORM （英文信息）= 「船用服务设施与场所英文信息1 （0） NINn）M （中文信息）= 「船用服务设施与场所中文信息1
囤
电视发射塔
________图像	编码说明	对应物标属性编码
电视发射塔	A）电视发射塔的几何类型为	LNDMRK（陆地方位物）
≡S⅜M*Γ R	点、面； B）只有视觉上显而易见的陆地方位物应被编码因此必备属性 CoNVIS（视觉可见）的值总是为1 （视觉显见）； C）发射塔可以被编码为 CATLMK（陆她方位物类）=17 （塔），但是具体种类应在目标名称中进一步明确；	（M） CATI.MK（陆地方位物类）= 「17（塔）］（M）CONvlS（视觉可见）=fl （视觉显见）］（（：”CNCTN （功能）=「30（电视台）］（C）CONDTN （状态）=「1（建造中），2（废弃的），3 （改造中）力（计划建造的），999 （其他）］

325

内河电子航道图技术规范（JTS 195-3-2019）

续表B. 9.5

___________________电视发射塔___________________
	图	像		编码说明	对应物标属性编码
				D）陆地方位物为航行照明灯提供支架时，FUNeTN （功能）=33 （灯架），它应和一个LlellTS（灯）要素一起编码； E）建筑的废墟或倒坍的陆地方位物以其正常状态相同方式编码，但其（X）NDTN （状态）=2（废弃的）,，建筑物以面表示时,应利用一个主要特征如塔或塔顶指明其真实外形，主要建筑用面物标 BulSCL（单体建筑）编码.具体特征部分用点物标LNDMKK（陆地方位物）编码	（O）NATCON （建筑结构性质）= 「1（砖石结构八2（混験土结构），5 （表面未处理结构）,7（金属结构）1 （（））N（）BJNM（中文名称）=Γ电视发射塔中文名称1 （（）"）BJNAM（英文名称）=Γ电视发射塔名称1 （（））INF（）RM（英文信息）=Γ电视发射塔英文信息1 （（）｝ NlNF（）M（中文信息）=「电视发射塔中文信息1
表B.9.6名胜古迹
______图像及示意图				__编码说明	对应物标属性编码
纪念碑				A）纪念碑、塑像、旗杆、文物碑石、烽火台、钟楼、城楼、鼓楼.牌坊、牌楼、彩门的几何类型为点、面; R）只有视觉上显而易见的陆地方位物应被编码因此必备属性（X）N∖ ∣S（视觉可见）的值总是为1 （视觉显见）； C）城堡等可以被编码为 CATLMK（陆地方位物类）=17 （塔八但是具体种类应在目标名称中进一步明确； D）陆地方位物为航行照明灯提供支架时，FUNCTN （功能）=33 （灯架），应和一个UCllTS（灯）要素一起编码； E）建筑的废墟或倒坍的陆地方位物以其正常状态相同方式编码. 但其（X）Nl）TN （状态）=2（废弃的L建筑物以面表示时,应利用一个主要特征如塔或塔顶指明其真实外形，主要建筑用面物标 BUlSCL（单体建筑）编码,具体特征部分用点物标LNl）MKK（陆地方位物）编码	LNl）IMKK（陆地方位物）（M）CATLMK（陆地方位物类）= 「5（旗杆（旗竿）），9（纪念碑），11 （装饰纪念碑），13（雕像），103（烽火台）1 （M）（X）NvlS（视觉可见）=「1 （视觉显见）］（C）FuNcTN （功能）=「114（彩门、牌坊、牌楼）/16（岗亭、岗楼、岗墩），117（钟楼、城楼、鼓楼），118 （土地庙）］（（）） NaTO）N （建筑结构性质）= 「附录A中允许的属性值1 （（））N（）BJNB（中文名称）=Γ纪念碑、塑像、旗杆、文物碑石、烽火台、钟楼/城楼/鼓楼.牌坊、牌楼、彩门中文名称］（（））（）BJNAM （英文名称） =一位置名称1 （（）｝INF（）RM（英文信息）=Γ纪念碑、塑像、旗杆、文物碑石、烽火台、钟楼/城楼/鼓楼.牌坊、牌楼、彩门英文信息1
I . 7 λΛ∙>" I 二：・、
龜	I A L-. G Q — - 一 H		風

326

旗杆

图像及示意图

编码说明

附录B编码

续表B.9.6

对应物标属性编码

（O） NlNn）M （中文信息）=「纪念碑、塑像、旗杆、文物碑石、烽火台、钟楼/城楼/鼓楼，牌坊、牌楼、彩门中文信息1

烽火台

表B.9.7宗教设施

图像及示意图

编码说明

对应物标属性编码

寺庙

A）寺庙、教堂的几何类型为点、面：

B）建第的废墟或倒坍的陆地方位物以其正常状态相同方式编码，但其CoNl）TN （状态）=2 （废弃的）..建焚物以面表示时,应利用一个主要特征如塔或塔顶指明其真实外形，主要建筑用面物标 BUlSCM单体建筑）编码，具体特征部分用点物标I,NDMRK（陆地方位物）编码

BlHSCM单体建筑）

（0） BIUSllP（建筑物形状）= 「5（高层建気），6（角锥形），7（圆柱形八9（立方体形）］

（C） FUNcTN〈功能）=「20〈教堂），21（小教堂），22（寺庙），23（宝塔）24（神道殿堂），25（佛教的寺庙）,26（清真寺），27（伊斯兰教教堂）］

327

内河电子航道图技术规范（JTS 195-3—2019）

续表B.9.7

图像及示意图	编码说明	对应物标属性编码
		（I））CONOTN （状态〉=「1（建造中），2（废弃的），3 （改造中），5 （计划建造的），999 （其他）］（O）NATcoN（建筑结构性质）= 「1（砖石结构），2（混凝土结构），6 （木质结构）］（0） OBJNAM （英文名称）= 「宗教设施英文名称1 （0） NOBJNM（中文名称）=「宗
		教设施中文名称］（0） INn）RM （英文信息）=
教堂		「宗教设施英文信息1 （0） NlNFoM （中文信息）= 「宗教设施中文信息1



扌天主教堂

表B.9.8科学观测站

图像及示意图

雷达站

编码说明

A）雷达站的几何类型为点；

B）物标IUDSTA （雷达站）用来给技术设备本身编码..这个技术设备所依靠的建気或构造，如天线架、塔楼、建筑物、雷达屏蔽器等, 需另外编码编码为BUISCL（建筑物）或LNDMR K（陆地方位物）；

OIiKiCinx高度购雷达发射装置部分的高度：

D）VTS的通讯信息应该编码为 COMARM通信报告区）；

E）RADSTA（雷达站）只能是一个支撑结构或独立建筑物的从属要素..两个要素有相同的名称时, 则只为主要素编码

对应物标属性编码

RADSTA （雷达站）

（M）CATRAS（雷达站类）=「1 （雷达监视站），2（江岸雷达站）， 999（其他SI

（O）NoBJNM（中文名称）=r雷达站名称和/或操作者名称/拥有者名称］

（O）OBJNAM（英文名称）=Γ雷达站名称和/或操作者名称/拥有者名称1

（0）1Nn）RM （英文信息）=「雷达站英文信息1

（O）NlNn）M（中文信息）=「雷达站中文信息］

328

附录B编码

续表B.9.8

雷达站
_______图像及示意图			____编码说明	对应物标属性编码
図
气象站,卫星接收站,水质站
图像及示意图			编码说明	对应物标属性编码
	气象站		A）气象站、卫星接收站的几何类型为点、面, B）只有视觉上显而易见的陆地方位物应被编码因此必备属性 CoNVlS（视觉可见）的值总是为.1 （视觉显见）； C）发射塔等可以被编码为 CATLMK（陆地方位物类）=17 （塔），但是具体种类应在目标名称中进一步明确； D）陆地方位物为航行照明灯提供支架时,I'llNCTN （功能）=33 （灯架），它应和一个LIeuTS（灯）要素一起编码； E）建筑的废墟或倒坍的陆地方位物以其正常状态相同方式编码，但其CoNDTN （状态）=2（废弃的）..建筑物以面表示时.应利用一个主要特征如塔或塔顶指明其真实外形，主要建筑用面物标 BulSCM单体建筑）编码，具体特征部分用点物标LNDMRK （陆地方位物）编码	LNDMRK（陆地方位物）（M）CATLMK=「4（盘形天线）,8 （风向标），15（圆顶），16（雷达天线），17（塔），116（气象站），117（卫星接收站），118（水质站）］（M）（X）NVlS（视觉可见.）=Γ 1 （视觉显见）］（C） FUNcTN〈功能｝ =「29（通信），31（无线电台），32（雷达），36 （观察）］（O） NoBJNM（中文名称）=「气象站,卫星接收站、水质站中文名称1 （（））（）BJNAM （英文名称）=「气象站、卫星接收站、水质站英文名称］（O） INFoRM （英文信息）=「气象站、卫星接收站、水质站英文信息1 （⑴NlNFaM （中文信息）=「气象站、卫星接收站、水质站中文信息］
	gg> 7除《二，而"

	卫星接收站	I

329

内河电子航道图技术规范（JTS 195-3—2019）

续表B. 9. 8

水质站

图像及示意图

气象站,卫星接收站,水质站编码说明

对应物标属性编码

表B.9.9其他建筑物及设施

图像及示意图

编码说明

对应物标属性编码

路灯

A）其他建筑物及设施的几何类型为点、面；

B）只有视觉上显而易见的陆地方位物应被编码..因此必备属性 CoNvlS（视觉可见）的值总是为1 （视觉显见）；

C）陆地方位物为航行照明灯提供支架时J、UNcTN （功能）=33 （灯架），它应和一个LIcIlTS（灯）要素一起编码；

D）建筑的废墟或倒坍的陆地方位物以其正常状态相同方式编码，但其CoNDTN （状态）=2（废弃的）..建熨物以面表示时,应利用一个主要特征如塔或塔顶指明其真实外形，主要建筑用面物标 BUlSCM单体建筑）编码，具体特征部分用点物标LNDMRK（陆地方位物）编码

LNDMRK（陆地方位物）

（M） CATLMK =「'18（风车）,19 （风力发动机），113（指路牌），114 （瞭望台），115（防汛亭台），119（路灯）1

（M）CONvIS （视觉可见 > =Γ 1 （视觉显见）］

（C） FuNCTN （功能）=「12（引航瞭望台）,.28（瞭空居就6（岗楼、岗亭、岗墩），33（灯架），115（宣传橱窗、广告牌）］

（O）NATcoN（建筑结构性质）= 「1（砖石结构），2（浪凝土结构），7 （金属结构）］

（（））N（）BJNM（中文名称）=「其他建筑物及设施中文名称1

（O）OB_IlNAM（英文名称）=「其他建筑物及设施英文名称1

（O）INn）RM（英文信息）=「其他建筑物及设施英文信息1

（（）） NINF（）M（中文信息）=「其他建気物及设施中文信息1

宣传橱窗、广告牌

33()

附录B编码

B.10元数据

表B. ID. 1数据精度

编码说明

对应物标属性编码

A）数据精度的几何类型为面,

B）IlDRM；C（水平精度）的期望输入为二维误差的半径;误差设正和负;正负符号无需编码；

C）PaSAee（位置精度）的期望输入为二维误差的最大值;误差设正和负;正负符号无需编码；

D）SouACe（水深精度）的期望输入为一维误差的最大值.误差设正和负;正负符号无需编码；

l＜）∖ ∣＜R ACC（垂直精度）的期望输入为一维误差;误差设正和负，正负符号无需编码；

I'）与有关元物标不同时,属性QU APOS（位置性质）JPS ACC（位置精度）可应用于任何地理物标的空间物标;属性QIIAPOS（位置性质）给出定性信息,属性PoSACc（位置精度）给出定量信息；

C）M_ACCY（数据精度）的PUSACC（位置精度）属性适用于该区域的非水深数据,相关空间物标的QUApI）S（位置性质）和PDSACC（位置精度）属性仅限定M_ACCY （数据精度）物标自身的位置；

In元物标M-ACCY（数据精度）和M-QHAL（数据质量）不能重叠；

D可以用其他属性为信息编码时,就不能使用INKpRM（英文信息）、 NINI''（＞M（中文信息）、TXTDSC（正文描述）及NTXTDS（中文正文描述）

MuCCY（数据精度）

（C）Pt）SACC（∙f⅛S精度）=「xx. xx］（"C

（O） IN FORM （英文信息）=「英文信息1 （⑴NlNM）M（中文信息）=「中文信息］（⑴NTXTDS（中文正文描述）=「文件

名1（文件名应符合6. 3.5.4款的规定）

（O）TXTDSC（正文描述）=「文件名1 （文件名应符合6. 3. 5. 4款的规定）

表B. 10.2 数据编辑比例尺

编码说明

对应物标属性编码

A）数据编辑比例尺的几何类型为面;

B）编辑比例尺为超比例尺读数提供参考值；

C）整个数据值的缺省值是由数据集参数（DSPM ）字段的CSCL子字段提供编辑比例尺不同于部分数据集CSeL提供的值时,编码就应使用元物标M-CSCM数据编辑比例尺）,.元物标M」：SCI,（数据编辑比例尺）所覆盖的区域不重叠

M-CSCL〈数据编辑比例尺）

（M ） CSCALH （编辑比例尺）=「编辑比例尺1

（⑴IN FORM（英文信息） =「英文信息1

（⑴NlNFt）M （中文信息）=「中文信息］

（U） NTXTOS（中文正文描述）=「文件名］（文件名应符合6. 3. 5.4款的规定）

（D） TXTDSC （正文描述）=「文件名1 （文件名应符合6. 3. 5. 4款的规定）

331

内河电子航道图技术规范（JTS 195-3—2019）

表B. 10.3地理覆盖范围

编码说明

对应物标属性编码

A）覆盖范围的几何类型为面；

B）在内河电子航道图中的所有空间对象都应被一个CATCuV（有效作用范围类）=1（有效作用范围）的面状物标M_C"∖.R（地理覆盖范围）覆盖;无数据的区域应儕有效作用范围类（CAT（X）V ）编码为2 ；

C）被M_C（） \ K（ CATCOV = 1）覆盖的区域应完全被没有互相重叠的地表面特征物标所覆盖,地表面特征物标包括深度范围（DEPAKr）,疏浚区（DKGAHE），浮船坞（FIODOC）、冠船（IluLKES）、陆域（I.N-DARE）、浮码头（PONTaN）和未测区（UNSAKt）

M_C（）VR （地理覆盖范围）

（M）CATCUv（有效作用范国类）=fl （有效作用范围）. 2 （无有效作用范围）］

（C）SuHDAT （数据来•源日期1 =

「Y Y Y Y MMDDl （数据来源日期）

（C）SDHIND （数据来源表示） = Γ ɪ'（',

（'C_tCCCCC _τC∙∙^∣

（O）INFOHM （英文信息）=「英文信息］

（⑴NlNN）M（中文信息）=Γ中文信息］

表B. 10.4航道图出版信息

编码说明

对应物标属性编码

A）航道图出版物信息的几何类型为面；

B）物标M-NPllB（航道图出版信息）用于定义航路指南中相应章节相关的地理区域

1w_冊1用（航道图出版信息›

（M）TXTDSe（正文描述）=「英文水道说明文件名1

（D）NTXTDS（中文正文描述）=「中文水道说明文件名1

（0） INEOHM （英文信息）=Γ英文信息1

（0） NINKOM（中文信息）=「中文信息］

表B.10.5助航标志系统

编码说明

A）航行标志系统的几何类型为面：

B）M-NSYS（助航标志系统）多边形只能覆盖含有IENC数据的区域；

C）M一NSYS（助航标志系统）区域不能重叠；

D）数据集所有的要素应由一个元物标M-NSYS（助航标志系统）所覆盖;这些元物标不应重叠;通常数据集由一个提供基本浮标走向的元物标（。）覆盖.，在某些区域（6）有着特殊而不明显的走向时,则用属性U-RIENT（方位）建立一个M-NSYS（助航标志系统）区域；

K）单一的浮标及信标可以不属通用浮标系统,编码在属性MARSYS （助航标志体系）中（见下图）

对应物标属性编码

M-NSYS （助航标志系统）

（M）MAKSYS（助航标志体系）=「16 （中国内河航标系统）1

（C）OHlENT （方位）=「（XXX）单位: （°）,范围:O~36O］

（0） INl'（）KM （英文信息）=「⅛s∣H,ι _l）i ai（is In IiavigiilIiHi on iιιhιικl WiilrIivays^∣

（U）NlN FOM （中文信息）=「内河助航标志体系1

332

附录B编码

表B. ID. 6数据质量

编码说明

对应物标属性编码

^-A）数据质量的几何类型为面:

田强制使用元物标M_Ql! A 1,（数据质量）；

C） I）KVAL2（深度范围值2）为质量信息适用的最大深度；

1）＞元物标M-QuAL＜数据质量）应用以给数据用户提供一个全面质量评估的水深数据一整个测区所包含的数据应被互不重叠的元物标 M-QI!"，（数据质量）覆嘘、

K）CA'I7OC（数据置信度区类）类别表明M-Ql） AI,（数据质量）覆盖区域的深度满足CATZoc （数据置信度区类）定义表中所描述的最低标唯;在独立的M_Ql!AL＜数据质量）区域，可通过具有P（）SACC（位置精度八SOU A（Xx水深精度）和TEcS（）1!（水深测量技术）属性的指定深度、位置精度和探测技术更进一步地划分CaTZ（W：（数据置信度区类）；

I'） M-QuM（数据质量）区域不为扫测区时JlJ DR \ a Ll （深度范围值 1）不可用于MJJL∣AI,（数据质量）物标；

（；）除了 CAT"）（：〈数据置信度区类）适用的指定最大深度，DM四2 （深度范围值2）不可用于Μ一如川,（数据质量）物标」）网口2（深度范 IS值2）已指定时.则CAT*）（：＜数据置信度区类）只能用于深度等于或浅于DK ∖ El2（深度范围值2）的区域，深度大于DK∖5|2 （深度范围值 2）的区域不提供质量信息；

11）除了指定一个比CATZOC（数据置信度区类）所显示的更高位置精度的深度外，POSACC（位置精度\不可用于M」用AL〈数据质量\物标，当DKvAlj （深度范围值I）指定时，PDSACC（位置精度）不可用，因为不能提供低于深度线的位置精度信息；

I）除了指定一个比C ATZOC （数据置信度区类）所显示的更高精度的深度外,SUUAec（水深精度）不可用干M-QuAL（数据质量）物标，当 DKvalJ （深度范围值IJ指定时.S314（:C （水深精度）仅指IHVILM深度范围值1）所定义的扫测区的精度,因为不能提供低于深度线的深度精度信息；

J）当M-QllAM数据质量）区域包含两种或两种以上的探测技术时. 属性TKCSOI!（水深测量技术）禁止使用；

K）当M-QU AM数据质量）区域仅包含一种调查数据时,调查日期使用属性SuREND（测量结束日期）来指定,当M_QI.IAI.（数据质量）区域包含两种或两种以上的调查数据时，老的日期使用属性SURSlN（测量开始日期）来指定.近的日期使用属性SuHEND（测量结束日期）来指定；

L）附加的质量信息可由元物标M-SK口.（测量可靠性）提供,.在M一 QUM,（数据质量）区域编码的陆地,（:A17）C（数据置信度区类）为6（未评估）；

M）M-QI141.（数据质量）可仅编码湿地地区.也可在湿润和干燥地区创建一个M-QI!41,（数据质量）物标,但需有一个水深点；

N）当M-QUAL（数据质量）和元物标M-ACCY （数据精度）编码同一区域时.不能重叠当M_QUAL（数据质量）和M-AcCY （数据精度）在同一区域使用时.物标覆盡面积应和该区域的数据覆盖面积一致；

0） ALQuAL（数据质量）的P（）SACC（位置精度）属性适用于该区域的水深数据，而相关空间物标的QU"PS（位置性质｝和PaSACC（位置精度）属性仅限定ALQUAM数据质量）物标本身的位置；

P）CaTZ（）C（数据置信度区类）提供更多的数量信息CATZu（X数据置信度区类）的值是由最小精度成分决定的；属性PUSSAcC（位置精度）、SoUAc（X水深精度）＜）l!4S（）U（测深质量八THCSUU （水深测量技术）可用于提高较高精度成分的精度、附加的质量信息可由元物标M一 SRrM测量可靠性）提供；M-Qll AL（数据质量）切勿用于扫测区，即使两个物标在一个共用区域.当扫测区属于物标M-Qu AL（数据质量八并且另外一些水深信息（水深点、等深线、、水深范围）处于扫测区时51_ Ol IA 1,（数据质量）属性只能适用于水深信息；

Q）水深测量技术不同于元物标M JJUA 1.（数据质量）时,用独立物标的TiaJSOII（水深测量技术）属性来编码;

R ）水深精度用元物标M_QU A L（数据质量）的CATZoe（数据置信度区类\属性编码.附加的水深精度用元物标MJ*⅛l,（数据质量）或独立地理物标的SODACC编码..水深精度不同于元物标M-QIW,（数据质量｝时编码为SaUM：C（水深精度）

M_QIJ*1,（数据质量）

（U）CATZ8：（数据置信度区类）=「附录A中允许的属性值1

（⑴INN）RM（英文信息*=「英文信息］（（））NlNF（）M（中文信息）=「中文信息］（U）DKvALM深度范围值"=FXX. x］（in）

（O）DKVM2（深度范围值2） =「XX. x］（ɪɪɪ）

（U）P"SACC（位置精度）=「XX.継］（III）

〈⑴ S（）l! ACC（水深精度）=「xx. xl （Iti）

（（））SHHSTa （测量开始日期）= 「Y Y Y Y M M I） M （当不需要或不知道特定的月份和日期时,这些字段部分用问号填充）

（0） SuKENl）（测量结束日期）= Γ YYYYMMDI）］（当不需要或不知道特定的月份利日期时,这些字段部分用短破折号填充）

（2TEcS（）1!（水深测量技术）=「1（回声测探仪测定），2（侧向扫描声呐测定）,3 （多波束扫测）,4（潜水员探摸），5（测深锤（水蛇绳）测深），6（扫海拖索），7（激光测距测深）.8（垂直回声测深系统扫测）.9 （电磁传感器探测）„10（摄影测量法）,11 （卫星成像测定）.12（水准测量方法），13 （侧向扫描声呐扫测），14（计算机生成几 Wo（杆測）/01 （水下测量机器人），999 （其他）］

333

内河电子航道图技术规范（JTS 195-3—2019）

表B.10.7深度基准

编码说明

对应物标属性编码

A）深度基准的几何类型为面；

B）属性VERDA"垂直基推面）用于规定高程和水深参考的基推面9 当垂直基唯面未知时,可用当地基准面值,进一步的细节编码可用IN-∣∙OKM（英文信息）；

C）深度基准用子字段SDAT或元物标M-SDAT（深度基准）来编码. 大范围内深度基准应是一常数,它适用于属性\ ALSOU （水深值）. DRR*,1（深■度范围值1 ）*DKVAl2（深度范围值2）及VALDCI）（等深线值）；

I））数据集的缺省值由数据集参数（DSPM）字段的深度基准子字段（SDAT）给出；深度基准与数据集的某部分SDAT子宇段提供的值不同时,就应以元物标M-SDAT（深度基准）编码；

I':）涉及深度的特定物标不允许使用VEK DaT（垂直基准面）属性（物标类I）EPaRM深度范围）、DKPCNT（等深线）、DRcARE（疏浚区）、OB一 STRN（障碍物）、SaUNDC（水深）、UwTRoc（暗礁/适淹礁）ZKECKS （沉船））；等深线和深度范Il与不同深度基准相交汇时,应在交汇区域的边缘划分成数个目标；

F）在数据集的某些部分中，深度基准不同于'•数据集参数"的SDaT 子字段的值,该深度基准应编码在元物标M_SI）4T（深度基准）中a

G）被元物标M-SDAT（深度基准）覆盖的区域应互不重叠；

II）等深线和深度区域穿过垂直基准面取值不同的区域时,必须以这些区域的边界为划分,分为多个物标进行编码；

I）大区域范围内，深度基唯必须是不变的.它适用于属性V Al.SO U （水深值）、DR\： ALM深度范Sl值1）、DHV M2（深度范围值2 ）及V Al,P-CO （等深线值）

M-SDAT（深度基准）

（M）VlmDAT（垂直基准面）=「24（当地基准面）*1（X）（黄海基准面八IOM吴淞基准面）.102（理论最低潮面）,103（1985国家高程基准）,999（其他）］

（U）IN用KM（英文信息］=「英文信息1 （U）NlNH）M（中文信息）=Γ中文信息1

（0） NTXTl）S （中文正文描述）=「文件名1 （文件名应符合6. 3. 5. 4款的规定）

（U）TXTDSC （正文描述）=「文件名1 （文件名应符合6. 3. 5.4款的规定）

（C ） SOKD AT （数据来源日期）= 「Y Y Y Y MMDD］（数据来源日期）

（C） SOHlND（数据来源表）=（数据来源日期）

334

附录B编码

表B. 10.8测量可靠性

编码说明

对应物标属性编码

a）测量可靠性的几何类型为线、面；

B）W）UAe（X水深精度）和THCSaU（水深测量技术）属性可用于编码元物标M_QuAL（数据质最）或单独的地理物标;利用M-SK口,（测量可靠性）的SUIUTll（测量机构）属性来表明测量的来源；

C） M_SKE L（测量可靠性）的QUA P（）S（位置性质）属性适用于该区域的水深数据,相关空间物标的QUAPUS（位置性质）或PUSaCc（位置精度）属性仅限定M-SKEM测量可靠性）物标自身的位置；

D）仅在包含详细深度数据的区域上提供水深数据的测量可靠性信息;测量可靠性面状物标同这些区域拥有相同的几何形态：

E）除非深度数据的质量不同于M-SREM测量可靠性）中QuASt）U （测深质量）属性的取值,否则,对于深度地理物标,不能使用QD ASOI! （测深质量）来编码深度数据的质量；

心当深度已知并且通过深度区域显示出来时,应有QuASt）U（测深质量）=2（深度已知）；

C）仅对于河流里的因为太浅而无法使用测量船测量而没有详细数据的区域,QUASUU（测深质量）=2（深度未知）可以作为物标属性与深度范围（而非M_SR旧.（测量可靠性））合用;

In仅对于以下情况：可航行水域的部分区域未被测量,但根据除河道管理部门外其他机构的报告可知,其深度足以航行,有QUaSal!（测深质量）=8＜报告水深值（未经测量））可以作为物标.属性与深度范国（而非M-SR口,（测量可靠性））合用;

DQuASOu（测深质量）=I（M维护水深）或QuASOu（测深质量）= IM不定期维护）可以作为物标属性与DI#AKh深度范围\〈而非M-SREL）合用来指明维护情况；

J）测量过程中的定位是通过卫星定位来完成的,则应有QuAPt）S（位置性质）=10（确切已知的）；

K）测量主管单位编码在SI!RATll（测量机构）中而不是SaRlND（数据来源表）中；一个点物标（如水深点或沉船）的来源与M-SHEM测量可靠性）给出的不同时，而该数据对数据用户有用,则其来源的点物标由属性M）HlND（数据来源表1及%）RDAT（数据来源日期）编码;

L）应使用SUKEND（测量结束日期）和SURSTA（测量开始日期）来编码测量的时间段；

M）需要属性SOUACC（水深精度）和TKcS3J（水深测量技术）时,则它们应在元物标M-QuAL（数据质量）和单个地理物标中均进行编码；

N）开展了普查时,应使用SllRTYP（测量类型）=2（控制测量）；

⑴数据无水深信息的来源,但对数据用户有用,可在属性S（）H INI）及口州DAT中编码

M_5REL（测量可靠性）

（U）QUAS（）1!（测深质量）=「1（已知深度N

（C）QUAPt好（位置性质）=「10 （确切已知的｝］

（M）SuKATIl（测量机梅＞ =（负责测量的主管机关名称）

（M）MKEN1）（测量结束日期•）=「Y、 NMMDD（当不需要或不知道特定的月份和日期时,这些字段部分用问^O充）］

（M）SuRSTA （测量开始日期） = Γ VY YYMMDD （当不需要或不知道特定的月份和日期时,这些字段部分用问号填充）1

（C）SuRTYp（测量类型）=「2 （控制测量）］

（C） SuRl）AT （数据来源日期）=「YY YYMMl）DN数据来源日期）

CC）SOHlND （数据来•源表）=「rjrj （1（.（.（.（, ₁（,...^∣

335

内河电子航道图技术规范（JTS 195-3—2019）

表B.1D.9高程基准

编码说明

对应物标属性编码

A）高程基准的几何类型为面；

B）垂直基淮面可用子字段V ADT和元物标M-VAOT（高程基准）编码,个别物标还可用VI∙RI）AT（垂直基唯面）编码;用KI,KV AT（高度/海拔）、Il口GHT（高度八VKRCCL（封闭竖向净空）、卜EKcLK（竖向净空兀 V∣<RC（）P（开放竖向净空）和VERCSA（安全竖向净空）等属性编码的值应基干指定的基准面，一个物标的编码中上述属性均未出现时,则 ∖FRDAT（垂直基准面）不可使用;整个数据集的缺省值由数据集参数（DSpM）字段中的VD*1，子字段给出；

C）垂直基准面与部分数据集的VDAT子字段给出的值不同时,应以元物标M-VDAT（高程基准）编码..这些元物标覆盖的区域应互不重叠

M-VDAT（高程基准）

（M）VERDAT（垂直基准面）=「24（当地基准面）.1（X）（黄海基准面），101 （吴淞基准面），102 （理论最低潮面）,103 （Il）85国家高程基准）,999（其他）］

（U）INKUKM（英文信息］=Γ英文信息1

（U）NlNH）M（中文信息）=Γ中文信息1

（O）NTXTl）S（中文正文描述）=「文件名1 （文件名应符合6. 3. 5. 4款的规定）

（U）TXTDSC （正文描述）=「文件名］（文件名应符合6.3.5.4款的规定）

（C）SOKDAT（数据来源日期）=Γ YY YY M MDD ］（数据来源日期）

（C）机）RlNn（数据来源表）=「（个,,，% eeew,e …］

336

附录C数据集数据结构

C.0.1基本数据集数据结构应符合图C 0」的规定.

基本数据集

.„数据集通川信息记录

一0001~记录标次符

L-<1"一数据集标识(DSlD)字段

L-vi>-淡据集结构⑴SSr)字段

—<[>--数据集地理参考记录

I L-O叩1--记录标识符

； LYlA-数据集参数(DSPM)字段

Lq>-矢吊记录

! L-OQQl--记录标识符

! L-<l>-珠量记录标冴祖VRID)宇段 ..

I FYA■次量但录属性(ATTV)字段*

[■Y-众量录指FI(VKPT)字段* L肅₄∙YRA-二维坐标(SG2D)字段*

■逝一"^LY心一三维坐标(ScBD)字段*

—审一特征记录

L-OqUI-记录标识符

L-Vw-书征记录标识符(FRlD)字段

F-<1l特征物标标识(FDLD)字段" L<g-特征i己录属性(ATTF)字段* 卜Ya-特征记录国家属性(NATF )字段* 卜YRA-杵征通录至特征物标指针(FFPT)字段* LYX-特征记录至空间七录指ff( FSPT)字段*

图C. 0.1基本数据集数据结构

注:①<1 >一字段不应重复,( K )一字段可重复;②*一字段不应同时存在一

C∙0∙2更新数据集数据结构应符合图C.0.2的规定,.

史新数据集

:数据集通J 1]信息记录

: L-O叩I-T己录标识符

I LYI>—数据巢标识(DSID)?段

， ^L-VI>--数据集结何(DSSI)字段

I—呷>--欠量记录

: --OClPl--记泉标识符

! L-Vl)-矢见记录标识符(VRID)字殷

■ 「YA-矢出记录E件(ATTV)字段*

I IVL-矢量记录指针控制(VRPC)子段

ⁱ 卜"心--欠量记录指针(VRPT)字段"

； L<A一坐标控制(SGCC)字段

[ L「Y2^- •维坐标(SGZD)字段9

I 或"^L-VRk--潍坐标(SG3D)李段*

¹ <R>-特征记录

-0001 - -心泉标识符

L∙<∣>--特征记录标识符(FRlD)字段

卜-VA-特征物标标识(FUlD)字段，

1YRA-特征记录属性(ATTF)字段X 卜YRA-特征记录国家属件(NATO字段*

卜-O-特征记录至特征物标控制指休FFPO手段 LYR≥--特征记录至特征物标指粗FFPT)字段"

卜一<A-特征记录至空间记录指制控制FSPC)字段」YRA・特征记录銅空间记录指铮FSPT)字段*

图C.0.2更新数据集数据结构

注:①<1 >一字段不应重复ZR >一字段可重复;②*一字段不应同时存在•.

337

内河电子航道图技术规范(JTS 195-3—2019)

C.0.3基本数据集中各字段应符合表C.0.3-1 -C.0.3-14规定C

表C.0.3-1数据集标识(DSlD)字段

子字段名	标识	用法	⅛ 式			取值		取值说明
子字段名	标识	用法	ASCII	ASC H 域代码	二进制	ASC H	二进制	取值说明
记录名	RCNM	M	—	—	I)Il	—		: 10 T数据集通用信息
记录标识号	KCin	M	—	—	h'14	—	—	值域1~(2公-2) -
^^目的	KXPP	M	—	—	Lll	—	:u	:1；一新的数据集一
预期用途	INTU	M	——	—	Ml	—	：1\2, 7«；然	用途分类应符合第3. 0.3条的规定
数据集名称	DSNM	M	AO	M	—	—	—	基本数据集命名应符合第6 3. 5. 3款的规定_____________
.版本号	卜:DTN	M	虫)	H	—	—	—	当一个数据集最初生成时,版本号设为1..每出新版，版本号增加 L∙再版的版本号不变_______
更新号	UFDN	M	M)	IH		—		一个新数据集的更新号设为0,∙ 与新数据集相关的第一个更新数据集的更新号是1,,每连续的更新,更新号增加1 .直到有新版,，新版数据集更新号0.再版数据集记录数据的最后更新号,，更新数据集的文件扩展名与更新号保持一致
更新日期	L.∣AI)^,Γ	M	A(S)	<Lιle	—	—	—	—
发行日期	ISDT	M	*(8)	(Ialr	—	—	—	—
数据标准版本号	STKD	M	R(4)	real	—	01.0	—	—
产品规范	PRSP	M	—	—	1)1]	—	：1⑴	；1(H -内河电子航道图(IENC)
产品规范描述	PSDN	P	虫)	bi	—	—	—	—
产品规范版本号	PRKD	M	ʌθ	1)!	—	1.0	—	—
数据集结构类型标识	PHOK	M	—	—	Ml	—		；1: ■基本数据集
生产机构^-	AcEN	M	—	—	bl 2	—	—	—
注释	COMT	—	ʌθ	bl	—	—	—	—

注:①A一字符型数据,R一显式声明；

②A( n)、K(n)表示子字段有固定长度n字节，3()表示子字段的长度可变,.它由特定的定界符决定；

③M-基本正文；

④加一日期格式为Y YYYMMDD；

⑤/al一实数:空格 J + "：-"：",O ~9；

⑥MW无符号整数，采用二进制形式表示宀表示数据精度.允许字节宽度为1或2或4；

⑦"用法”一列中，M-必备的子字段，P-禁止的子字段J-”-这个子字段是可选的；

⑧表C. 0.3-2 ~表C.0.3-14、表C. 0.4-1 ~表C.O. 4-17中符号含义同此表,.

338

附录C数据集数据结构

表C. 0.3-2数据集结构（I）SSl）字段

子字段名	标识	用法	二进制格式	取值	取值说明
数据结构	DSTK	M	Hl	;2 ；	2-链-结点
特征记录属性（∙ATnn词汇级别	AALL	M	W	：0; 或;U	:0\词汇级别O ；1：一词汇级别1 缺省值为R:
特征记录国家属性〈NAT%词汇级别	NALL	M	Hl	;% 或W 或：2:	:（升-词汇级别O ；1:一词汇级别1 ；2:一词汇级别2 缺省值为：（"
元记^¾	NOMH	M	hl 4	—	数据集中的元记录数
制图记录数	NOCK	M	bl 4	：0；	XX 一数据集中的制图记录数为O
地理记录数	N()(；R	M	M4	—	—
集合记录数	NOLK	M	bl 4	—	—
孤立结点数	NuIN	M	bl 4	—	—
相连结点数	Nt)I：N	M	hl 4	—	—
边数	NOKD	M	hl 4	—	—
面数	NOFA	M	bl 4	；0：	XH -锌一结点数据结构中无面

表C.0.3-3数据集参数（DSPM）字段

子字段名	标识	用法	⅛ 式			⅝	值	取值说明
子字段名	标识	用法	ASc H	ASC U 域代码	二进制	ASC JI	二进制	取值说明
记录名	RCNM	M	—	—	bll	—	；20:	；20: •数据集地理参照
记录标识号	RclD	M	—	—	hl 4	—	—	值域1 ~(2-这—2)
坐标系	IIDAT	M	—	—	bl '1	—	：1()0'1 ；	：IWl : -2000国家大地坐标系
高程基准	VDAT	M	—	—	Ml	—	；14	:103?-19 85国家高程基准
深度基准	SDAT	M	—	—	bl 1	—	—	从属性V KKDAT中读取的值
数据编辑比例尺	CSCL	M	—	—	b'14	—	—	—
深度度量单位-	I)IlNl	M	—	—	bl 1	—		；1 !-pi
高度度量单位	IIIINI	M	—	—	bll	—	•； 11	；1 ?-im
位置精度单位	PIlNl	M	—	—	MI	—	：1;	：'1 ER
坐标单位	COIIN	M	—	—	bl 1	—	；1!	:1；-°
坐标乘数因子	coMr	M	—	—	hl 4	—	—	坐标值由浮点变为整数的乘数因子
三维水深乘数因N	X)Mr	M	—	—	bl 4	—	Jt升	水深值由浮点变为整数的乘数因子
注释	CUMT	—		hl	—	—	—	—

339

内河电子航道图技术规范（JTS 195-3—2019）

表C.D.3-4矢量记录标识符（VRll））字段

子字段名	标识	用法	二进制格式	取值	取值说明
记录名	RCNM	M	Hl	：1,10；或：12\| 或；130:	:■（），一孤立结点：120 一相连结点 ___________:130'「边___________
记录标识号	RClD	M	L14	—	值域 1 -(2'^s-2)
记录版本	RVER	M	hl2	—	记录每更新一次,版本号加1
记录更新指令	RUIN	M	Lll		；1 播人

表C. 0.3-5矢量记录属性（ATTV ）字段

子字段名	标识	用法	格式					取值说明
子字段名	标识	用法	ASGlI	ASC H 域代码	二进制	*S(； I	二进制	取值说明
属性代码 -	AITL	M	—	—	M2	—	—	属性代码应符合附录A的规定
属性值	ATM.	M	ʌ()	H	—	—	—	—

表C. D.3-6矢量记录指针（YRPT）字段

子字段名	标识	用法	二进制格式	取值	取值说明
名字	NAMK	M	B (40)	—	本字段取值为矢量记录标识符（IMD）字段的子字段记录名（RcNM）和记录标识号（RCll））值的串联
方位	ORNT	M	1)11	:255:	；255 ：-无
用法指示符	LlSAC	M	bl 1	；255)	:255:.无
拓扑指示符	Tl)Pl	M	bll	F 或;2；	:1用起始点；2?一终止点
掩码指示符	MASK	M	Hl	:255：	；255 ； •无

注:B一位串，B（n）一子字段有固定长度n字节..

表C.0.3-7 二维坐标（SG2D）字段

子字段名	标识	用法	二进制格式	取值	取值说明
Y轴坐标	YCOO	M	b24	—	纬度
X轴坐标	XCOO	M	b24	—	经度

注:h2w有符号整数,采用二进制补码形式表示宀表示数据精度，允许字节宽度为1或2或4“ 表C.0.3-8三维坐标（SG3D）字段

子字段名	标识	用法	二进制格式	取值	取值说明
Y轴坐标	YcuU	M	b24	—	纬度
X轴坐标	XCOO	M	1)24	—	经度
水深值	VKaD	M	1)24	—	—

注：1,2w有符号整数,采用二进制补码形式表示 › 表示数据精度，允许字节宽度为1或2或4. 340

附录C数据集数据结构

表C. 0.3-9 特征记录标识符（FRlD）字段

子字段名	标识	用法	二进制格式	取值	取值说明
记录名	RCNM	M	Ml	JOO；	Jooh特征物标
记录标识号	RGID	M	bl 4	—	值域 l-(2%2}
物标几何图元	PRlM	M	hll	；1 ）或;2；或;3: 或：255 i	：11 -点；2:.线 :3:一面 :255 »无几何形状
组	GRuR	M	bl I	：,1；或;2）	：1:-地表面特征物标 :2:-其他特征物标
物标代码	OBJL	M	hl 2	—	物标代码应符合附录A的规定
记录版本	RIER	M	bl 2	—	记录每更新一次,版本号加1
记录更新指令	KlJIN	M	bll	：1：	：1 ;一插入

注:地表面特征物标包括深度范围（DEPARH）、疏浚区（I）RCARr八浮船坞（FL3）（）（：）逹船（IIULKES）、陆域（LN-DARK） *浮码头（PoNTON〉和未测区（UNSARK）,,

表C.0.3-1D特征物标标识（FOID）字段

子字段名	标识	用法	二进制格式	取，值	取值说明
生产机构	ACrN	M	1)12	—	生产机构名的缩写
特征标识号	HDN	M	LU	—	值域 1 ~(2^j'- -2)
特征标识区分	KIDS	M	M2	—	值域 1 ~(2^,tl-2}

表C.0.3-11特征记录属性（ATTr）字段

子字段名	标识	用法	格式			⅜		取值说明
子字段名	标识	用法	ASc H	ASC E 域代码	二进制	ASC n	二®制	取值说明
属性代码	ATΓL	M	—	—	M2	—	—	属性代码应符合附录r的规定
属性值	ATVL	—	虫）	仲	—	—	—	—

注:止通用正文“

表C.0.3-12特征记录国家属性（NATF）字段

子字段名	标识	用法	格式			取	值	取值说明
子字段名	标识	用法	ASC H	ASGI 域代码	二进制	ASC B	二进制	取值说明
属性代码	ATrL	M	—	—	bl 2	—	—	属性代码应符合附录A的规定
属性值	ATVl.	—	A()	田	—	—	—	—

注Cgl-通用正文"

341

内河电子航道图技术规范（JTS 195-3—2019）

表C. 0.3-13 特征记录至特征物标指针（m^JT）字段

子字段名	标识	用法	格式			取值		取值说明
子字段名	标识	用法	ASCl	3SC I 域代码	二进制	ASC H	二进制	取值说明
长名	I .N A M	M	—	—	R (64)	—	—	本字段取值为特征物标标识（FOID）字段的三个子字段生产机构（AGEN）、特征标识号（FlDN）、特征标识区分号（FlDS）值的串联
关系指示符	HINP	M			1)11		；2! 或：3:	；2:-从属，特征物标之间的从属关系通过一个指定的主特征记录表达,主特征记录中的关系指示符（RlNl））子字段取值为:2：一从属；：3：-同级,组合特征记录中的关系指示符（RlND）子字段取值为；3?一同级
注释	(X)MT	—	43	—	—	—	—	—

注:B-位串f（n）-子字段有固定长度"字节.,

表C. 0.3-14特征记录至空间记录指针（FSPT）字段

子字段名	标识	用法	二进制格式	取值	取值说明
名字	NAMI'：	M	B(40)		本字段取值为矢量记录标识符人RlD）字段的子字段记录名（RCNM）和记录标识号（RCID）值的串联
方位	OKNT	M	Ml	：1! 或：2: 或；255 :	：1 ^正向；2一反向，；255"无
用法指示符	USAG	M	Ml	：1ι 或：2」或:3: 或：255 ；	：H-外部边界：2力内部衽界：3 +一被数据界限分割的边界 255: ••无
掩码指示符	MASK	M	hl 1	：1；或;2: 或:255:	：1沁屏蔽.，当边应被屏蔽时；2:一显示,，当边应显示时 :255（一无..USAG子字段取值为；3?时

注:B一位串，RS）一子字段有固定长度“字节..

342

附录C数据集数据结构

C. 0.4更新数据集中各字段应符合表C. 0.4-1〜表C. 0.4-17的规定，表C.0.4-1数据集标识（DSlD）字段

子字段名	标识	用法	格式			取值		取值说明
子字段名	标识	用法	ASC I	ASCII 域代码	二进制	ASCI	二进制	取值说明
记录名	RCNM	M	—	—	IfII	—		：1①"数据集通用信息
记录标识号	RClD	M	—	—	bl 4	—	—	值域1 ~（产一2）
交换目的	KXPP	M	—	—	Ml	—	¹»: I I	：2：一更新的数据集
预期用途	INTU	M	—	—	Hl	—	;-M、：2:. ；%-四、；A：	用途分类应符合第3.0.3条的规定
数据集名称	DSNM	M	AO	hi	—	—	—	更新数据集命名应符合第6. 3. 5. 3款的规定
版本号	l<IJΓ N	M	W)	bl	—	—	—	当一个数据集最初生成时，版本号设为1..每出新版,版本号增加 1„再版的版本号不变
更新号	IJPl)N	M	AO	bl				一个新数据集的更新号设为0,, 与新数据集相关的第一个更新数据集的更新号是1..每连续的更新,更新号增加1 ,宜到有新版.新版数据臬更新号。,再版数据集记录数据的最后更新号更新数据集的文件扩展名与更新号保持一致
更新日期	IIADT	P	水8)	<lalv	—	—	—	—
发行日期^-	ιs∣)^,r	M	A〈8)	dalt^	—	—	—	—
数据标准版本号	STED	M	R〈4)	rral	—	GLo	—
产品规范	PKSP	M	—	—	Ml	—	：1Oi	：10:-内河电子航道图（IKNC）
产品规范描述	PSDN	P	ʌθ	hl	—	—	—	标识一个非标准产品规范的字符串
产品规范版本号	PKKD	M	AO	bl	—	1.0	—	—
数据集结构类型标识	PKUF	M	—	—	bi 1	—	：2；	；量•更新数据集
生产机构	AGKN	M	—	—	bl 2	—	—	—
注释	CuMT			bi	—	—	—	—

343

内河电子航道图技术规范（JTS 195-3—2019）

表C.0.4-2数据集结构（DSSI）字段

子字段名	标识	用法	二进制格式	取值	取值说明
数据结构	DSTK	M	Ml		2,縫•结点
特征记录属性〈AITK）词汇级别	AALL	M	Ml	：5 或F	:⑴-词汇级别0 :1用词汇级别I ________缺省值为:0:_________
特征记录国家属性（NATD词汇级别	NALL	M	Ml	：» 或:1: 或;2:	；5一词汇级别0 ：I M词汇级别1 ：2:一词汇级别2 缺省值为；⑴
元记录数	Nt)MR	M	hl 4	—	数据集中的元记录数
制图记录数	NOGK	M	M4	：爪	；/-数据集中的制图记录数为O
地理记录数	NOCK	M	H 4	—	—
集合记录数	NOLR	M	bl4	—	—
孤立结点数	NtHN	M	H4	—	—
相连结点数	NocN	M	h!4	—	—
边数	NuED	M	bl 4	—	—
Si	NOKA	M	bl 4	；0?	;Z一链一结点数据结构中无面

表C. 0.4-3矢量记录标识符（VRlD）字段

子字段名	标识	用法	二进制格式	取值	取值说明
记录名	KCNM	M	Ml	:rɪo; 或：120: 或:130：	：110：一孤立结点：120：一相连结点；13（"一边
记录标识号	KCID	耐	1)14	—	值域 1 ~ (2^λ--2)
记录版本	RVKR	M	M2	—	更新记录的记录版本号高于原记录的版本号一更新操作完成后,原记录的版本号改为新修改的记录的版本号
记录更新指令	RllIN	M	Iill	：'1: 或;2；或;3；	：1 r-⅛Λ :2；一删除；3:.修改

表C. 0.4-4矢量记录属性（ATTV）字段

子字段名	标识	用法	⅛~⅛			取	值	取值说明
子字段名	标识	用法	ΛSC H	A5CI 域代码	二进制	3吼；K	二进制	取值说明
属性代码	A^,rrι.	M	—	—	32	—	—	属性代码应符合附录A的规定
属性值	ATVl,	—	A(I	bi	—	—	—	—

344

表C. 0.4-5矢量记录指针控制（.VRpC）字段

附录C数据集数据结构

子字段名	标识	用法	二进制格式	敢值	取值说明
矢量记录指针更新指令	VHJl	M	Lll	：17 或;2: 或;3:	F.插入；2?一删除；3:一修改
矢量记录指针变址	VPIX	M	1)12	—	—
矢量记录指针号	NvpT	M	M2	—	—

表C.0.4-6矢量记录指针（VRPT）字段

子字段名	标识	用法	二进制格式	取值	取值说明
名字	NAMK	M	B(4())	—	本字段取值为矢量记录标识符（VKID）字段的子字段记录名（RC-NM）和记录标识号（RCll））值的串联
方位	OKNT	M	Lll	；255:	；255）一无
用法指示符	IlSAC	M	Bll	：255；	；255%无
拓扑指示符	TOPI	M	Lll	：U 或;2}	」:一起始点；2?-终止点
掩码指示符	MASK	M	1"1	：255；	：255? 一无

注I一位串，B（ "）一子字段有固定长度n字节..

表C. 0.4-7 型标控制（SGeC）字段

子字段名	标识	用法	二进制格式	取值	取值说明
坐标更新指令	CClH	M	hll	：1 ? 或2 或N	插入；2：-删除；3：一修改
坐标变址	CclX	M	bl2:	—	—
坐标数	CcNC	M	M2	—	—

表C. 0.4-8二维坐标（SG2D）字段

子字段名-	标识	^-i~	二进制格式	取值	^-取值说明~
V轴坐标	YCOO	M	L24	—	纬度 -
X轴坐标	XCOO	M	b24	—	经度

注:b2w-有符号整数，采用二进制补码形式表示,*一表示数据精度.允许字节宽度为1或2或4.

表C 0.4-9三维坐标（SG3D）字段

子字段名	标识	用法	二进制格式	取值	取值说明
y轴坐标	YCOO	M	1)24	—	纬度
*轴坐标	XCOO	M	1)24	—	经度
水深值	∖ E3D	M	b24	—	—

注:b2w-有符号整数,采用二进制补码形式表示宀表示数据精度,允许字节宽度为1或2或4.,

345

内河电子航道图技术规范（JTS 195-3—2019）

表C.D.4-10特征记录标识符（FRll））字段

子字段名	标识	用法	二进制格式	取值		取值说明
记录名	KCNM	M	hll	IKKb	：100 I-特征物标
记录标识号	HCID	M	bl4	—	值域1 ~(2∙J 2)
物标几何图元	PRlM	M	Idl	或2 或3 或：255：	形＞	%点 2"线 3；.面 255"无几何院
组	GHIlP	M	Lll	Ji 或2	；1「地表面特征物标 :2:-其他特征物标
物标代码	UBJL	M	Mm		物标代码应符合附录A的规定
记录版本	HVEH	M	BU		更新记录的记录版本号高于原记录的版本号,更新操作完成后，原记录的版本号改为新修改的记录的版本号
记录更新指令	RulN	M	1)11	71 i 或；2 t 或;3:		I--WA 2M删除 3:一修改

注:地表面特征物标包括深度范围（DEPAH囉、疏浚区（DK（AK0、浮船坞（FLUDuC）、豆册（IiuLKES八陆域（LN-PAKKJI浮码头（PuNTt）N）和未测区（DNSAKl¾

表C. 0.4-11特征物标标识（似川））字段

子字段名	标识	用法	二进制格式	取值	取值说明
生产机构	AGKN	M	M2	—	生产机构名的缩写
特征标识号	KIDN	M	1,14	—	值域1 ~0典-2）
特征标识区分	Fll)S	M	1112	—	值域 1 ~(2∣F)

346

表C. 0.4-12 特征记录属性（A^rrηO字段

附录C数据集数据结构

子字段名	标识	用法	格式			取值		取值说明
子字段名	标识	用法	ASC H	ASCI 域代码	二进制	AsC H	二进制	取值说明
属性代码 -	A^,ΓΓL	M	—	—	bl 2	—	—	属性代码应符合附录A的规定ɪ
属性值	ATVL	—	AO		—	—	—	—

注津I-通用正文,，

表C. 0.4-13 特征记录国家属性（NATr）字段

子字段名	标识	用法	格式			取	值	取值说明
子字段名	标识	用法	ASC U	A5C K 域代码	二进制	ASCI	二进制	取值说明
属性代码 -	年口工	M	—	—	hl 2	—	—	属性代码应符合附录A的规定
属性值	ATVL	—	•A"	飢	—	—	—	—

注:少通用正文.

表C. 0.4-14 特征记录至特征物标控制指针（FFPC）字段

子字段名	标识	^-i~⅛^-	二进制格式	取值	取值说明
特征物标指针更新指令	FFlJl	M	Ml	」：或：2 J 或:鋸	:屮插入：2：-删除 3.修改
特征物标指针变址^-	rπx	M	Ll 2	—	—
特征物标指针数	N()PΓ	M	bl 2	—	—

表C. 0.4-15特征记录至特征物标指针（FFPT）字段

子字段名	标识	用法	格式			取值		取值说明
子字段名	标识	用法	ASCI	ASc U 域代码	二进制	4SCU	二进制	取值说明
长名	I.NAM	M	—	—	凤64)	—	—	本字段取值为特征物标标识（FolD）字段的三个子字段生产机构（*；EN）.特征标识号（I，IDN）、特征标识区分号（FlDS）值的串联
关系指示符	BIND	M			Wl		；23 孫a	：2:-从属..特征物标之间的从属美系通过一个指定的主特征记录表达,主特征记录中的关系指示符（RlND）子字段取值为；2:一从属；；3:一同级,组合特征记录中的关系指示符（KlNI））子字段取值为：33同级
注释	COMT	—	*3	—	—	—	—	—

注:B-位串，B（n）-子字段有固定长度n字节.

347

内河电子航道图技术规范（JTS 195-3—2019）

表C. 0.4-16特征记录至空间记录指针控制（FSPC）字段

子字段名	标识	用法	二进制格式	取值	取值说明
特征到空间记录指针更新指令	KSUl	M	Hl	：1-；或;2: 或:3：	:u-插人 :2:一删除 :33一修改
特征到空间记录指针变址	FSIX	M	1)12	—	—
特征到空间记录指针数	NSPT	M	l>12	—	—

表C. 0.4-17特征记录至空间记录指针（rSW）字段

子字段名	标识	用法	二进制格式	取值	取值说明
名字	NAMIC	M	B(40)	—	本字段取值为矢量记录标识符（YRD）字段的子字段记录名＜ RCNM ）和记录标识号（HClD）值的串联
方位	ORNT	M	Lll	Ur 或:2: 或：255)		1 ；正向 2〃反向 255：-无______________________________
用法指示符	USAG	M	1>11	:1: 或N 或：3: 弱 255；		H-外部边界 2"内部边界 3＞被数据界限分割的边界 255；-无
掩码指示符	MASk	M	bll	：U 或;2）或；255:		1:一屏蔽当边应被屏蔽时 2、显示.当边应显示时 255:一无. HSAC子字段取值为；3?时

注:B-位串，B（n）-子字段有固定长度"字节..

C.O. 5记录标识符字段应位于每条记录的首部,由记录标识号（RClD）和记录名（RC-NM）子字段组合而成，各记录的记录标识符不应相同，

C.0.6删除基本数据集时,应创建一个只包括数据集通用信息记录的更新数据集,其版本号（EDTN）子字段应置为0_;,

C. 0.7更新数据集中特征记录属性（ATTF）和特征记录国家属性（NATF）字段取值应与对应基本数据集中的取值一致。

C 0.8更新数据集中坐标乘数因子（COMF）和三维水深乘数因子（SoMF）字段取值应与基本数据集一致"

C. 0. 9特征物标标识符应由特征物标标识（FOID）字段的子字段取值连接构成,特征物标标识符应具有唯一性3

348

附录D显

附录D显示

D.1符号

D. 1.1图式符号应符合表D.I.1的规定，

表D.1.1符号及其详细信息

序号	名称	含义	样式（*11111）							颜色	线宽
点符号与区域中心符号
1	SY(AClIARE02)	小比例尺下锚泊区，或者大比例尺下系船设施的锚泊点			4.02					CllMGD	线宽 O. 3lrιιrι
				1 *56			—< 45。
				g
					o
						@?7
2	SY( ACIIARI'：51)	锚泊区			12.29					CIIMCF	线宽 O. 3ιrιιrι
			/			3∙∣8
			4					、F

						及		上
				才

3	SV( ACIIBKTO7)	单独船只的指定泊位			5.06					CIIMCD	线宽O. 3ιrιιr∣;圆直径2. 02“皿

				飞 m


4	SY( ACIIRI'IS51)	禁止或限制抛锚区域	⑦ L \		12,29 JL		7	Q O N	\ ∞	CIIMCF	^^ 0.3ιrιιr∕(}. 9ιrar∣; 符号其他部分的尺寸 JasY(ACIIAKra)


			0.K0 夕		10.82

349

内河电子航道图技术规范(JTS 195-3-2019)

续表I). 1. 1

序号	名称	含义	样式〈""“)							颜色	线宽
点符号与区域中心符号
5	SY(ACIIRKSfil)	禁止或限制抛锚区域，带其他警吿	㊉		14.35				Ig	CllM (犷 CIIM(JI)	线宽().3ι rιr∕O. 9ιra rι ；符号其他部分的尺寸见 SHACUR *51)

			2			—X	/ 2

								L三	rn
						'1.04 I			⅞ O
						'7,69
6	SY( AIRARI<O2)	点状飞机场符号	45?		,7,96		O .		g n	“NIK	线宽0. 3ιnιri;圆宜径 7. %∣n∣r∣
					L3	()

					\ 2_			丄

								JS
			1.06		2.3	飞49
					I AI8 :
7	⅛Y( A(JIABIι9O)	非拖轮锚地;非危险货锚地;临时抛锚区				3.75				CllMcD	线宽().3"吸

				^Ul 7	o <

					τ5
S	SY(BCNSPP13)	主要专用标志		2.00						CIITIS	线宽 0∙ 3∣rιιri;
				O	E		1
		岸标,简化				I				OLITLW	点直径 0∙ JSiriiri

9	SY ( BPiKAKKOl)	停泊区								CIIBLK	线宽 0. 3ιrι∣rι
				Z七

					6.0
IO	SY ( BOY DKRB)	浮标默认符号，简化			7-21					CIIMCI) CIKiKD OL∣TIΛV	线宽(问号) 0. 3ιrιιr∣;线宽(问号点)0. 6ιrιιr∣;圆直径 4. 06ιrιιr∣;圆填充；点宜径0∙ 6ιrιιtι
					9 S 2.( z—	)3
				d	买		2,20

350

附录D显示

续表lλl.l

序号	名称	倉义	样式（ιr∏rι）			颜色.	线宽
点符号与区域中心符号
11	sγ (Bridckoi)	开放桥符号	2	4,00 殛意 00		CIIMCI)	线宽 O. 3∣ri∣r∣; Iihier 圆直径2. 3ιrιu∣; oilier 圆直径4. Omi
12	Sycbrtiinooi)	泊位数字符号		7.00 E		Cl IMCD	缓宽O. 3πιιt∣;圆直径7. 5,Iul
13	SY(BlHAKE()2)	小比例尺下建筑物区	_I	_l 5.18 L		LANDF	填充圆直径5.1 8mN
14	SY(BLl IKELl 3)	视觉显见宗教建筑物,基督教	J	4® 彦		CIIBU	线宽0.3<t∣∣rι
15	SY(BulRHL14)	视觉显见宗教建筑物T非基督教	誠	5.72 4.25		CllRLK	线宽 O. 3ιr∣ιrι
Ifr	SY(BL∣IHEI.15)	视觉显见清真寺或者光塔		0.97 玉：82		CllELK	线宽0. 3Im心圆直径1.9 Sum；点直径 0.7ιnιrι
'17	5Y( BWKChll)	视觉显见单体建筑物	ɪ`			LANDF CllRLK	线宽U. 6∣"∣m
Ig	SY( Bunstaoi)	柴油供给站;水供给站:气供给站	H	爪		UIIBIK	线宽63间1!.
19	SY(BCNNvCo1)	左侧杆形过河岸标	0 X	户0 ¢1,0 —(^= "ɪθ^^n	纱	CIIBfX	线宽 0. 3ιrιιtι

351

内河电子航道图技术规范(JTS 195-3-2019)

续表I). I. 1

序号	名称	含义	样式(≡n)						颜色	线宽
点符号与区域中心符号
20	SY(BeNNvc02)	右侧杆形过河岸标			3.0 -		2.0		CIIBIK PLRTK	线宽 0. 3ιrιιrι
			ɔo	'I		H @1		『7

					6#
21	SY ( B(；NNV(XB)	左侧塔形过河岸标			3.0		2.0		CIIELK	线宽 O. Λnιιri
					x^*------‘
			S	13	又.0/		75	Fc Cl Lz
					6.0
22	SY ( BCNNV(XM)	右侧塔形过河岸标	3.0 _l ” ■ Z∙					2.0	CIIBLK PLRTH	线宽()；3ιtιιrι
			S	¢1.0"		経75

					^j
23	SY(BCNNve05)	左侧过河岸标 (梯形牌)	“ /3.0 ]				2.0		CllBLK	线宽 0. 3ιrιιn
			—5 2C	奕 01.0 /			i

24	SY ( BCNNV(XJfi)	右側过河岸标 (梯形牌)					ZO		CIIBLK PLKTK	线宽 0. Sirun

				1%^‰				Fin Cl
				@
					6.0
25	SY(BCNNvC07)	左侧杆形岸标							CllBLK	线宽 0. 3 HlHl
						@1.0
				4.		5

352

附录D显示

续表Djj

序号	名称	含义	样式(HJln)		颜色.	线宽
点符号与区域中心符号
26	S'(BCNNYG 俯)	右侧杆形岸标	Y	3.75 K 01.0	CllBLK PlMTE	线宽 O. 3ιrιιrι
27	SY (BCNNV(TO)	左侧塔形岸标		f 45 >	ClIBLK	线宽 0.3∣nιn
28	SY(BcNNVClo)	右侧塔形岸标	1	3.75 J /m.0 .	CIIBI.K PLRTE	线宽 0. 3ιrιιrι
29	5Y(RCNNVC11)	左侧锥形岸标	工	I ) @1,0 .5扌	CIIBLK	线宽.0. 3ιrιιrι.
30	SY(BCNN V(；12)	右侧罐形岸标	4	<0 L 閱.0	CllBLK PLHTK	线宽 O. 3ιrιιtι
31	SY(BCNN ¥(；13}	左恻杆形沿岸标	匕 f S ʌ 町 Y	♦ 4.5 I	C1IBI.K	线宽 0. 3∣rιιrι
32	SY(BCNNvc14)	右侧杆形沿岸标	1		CllBLK PLHTE	线宽 0. 3∣tι∣rι

353

内河电子航道图技术规范(JTS 195-3-2019)

续表I). I. 1

序号	名称	含义	样式｛ MM")							颜色	线宽
点符号与区域中心符号
33	SY(BCNNVC15)	左侧野形沿岸标	O O'	气 G		C	5 力1，) 5 <			CIIBLK	线宽 0. 3ιnιrι
34	SY (BCNNV(Jlb)	右侧塔形沿岸标						@1.0		CllBLK PLBTK	线宽0. 3∣n∣rι
			O 6	g W 守		《匚	/ / 立 5
35	SY(BcNNYG17)	左侧泛滥标	g		T	1.	δ^^			CllBLK	线宽0. ɜirɪɪrɪ
				I Vi •—ɪ		—<≡		7 1.( ^-1	N 7
					¹ ^δ¹
36	SY(BcNNV'Gl 8)	右侧泛滥标		气		,3.	0 丁		C Z N	CllBLK	线宽0. 3∣r∣ιn
				1 6.			©LC			PLRTE

37	£¥(垃CNNVGI9)	右侧示位标	O		A,”				I)	CllBLK PLRTK	线宽0. 3ιrιιn
				—
					63
3K	SY ( BeNNiC2。)	示位标			,				0	CllBLK	线宽。.3ιrιιrι

39	SY (倒：NNvG21)	^M示位标	⁵		⅝					CllBlK	线宽().3∣"Itl

354

附录D显示

续表lλl.l

序号	名称	含义	样式（HUfl ）		颜色	线宽
点符号与区域中心符号
40	SY(BCNNlg)	左右通航维形岸标		60Q A ʌ ¢1.0 52	CllBLK PLRTK	线宽().3ι,mι
41	SY(BcNNr623)	左右通航灯桩	J	2心 k 50 '	CllBIk PLHTE	缓宽 O. 3ιrιιrι
42	SY(BCNN YC24)	桥涵标（通航桥孔）		4.5 *	ClIBLK PLHTK	线宽 0. 3ιrιιrι
43	SY(BCNNVC25)	桥涵标（小轮通航桥孔）	¹ 4.5		CIIBIK	线宽0. 3ιrιιrι
44	SY(BCNNVClfi)	暗处导标	I	1.5 -击 -<M¹∙⁰ 6.0	CUBI₁K	线宽 Q. 3∣rιιrι
45	SY(BCNNMe27)	亮处导标	J	1.5 I 丄鲜 6.0	Cl IBLK PLKTE	线宽 0. 3ιrιιtι
46	SY(BCNN∖C28)	暗处导标（梯形牌）	O 亠_ 6 ,— U √	21・ 6・(f '	CIIBLK	线宽 0. 3ιrιιrι

355

内河电子航道图技术规范(JTS 195-3-2019)

续表I). I. 1

序号	名称	含义	样式HW)							颜色	线宽
点符号与区域中心符号
47	SY(BCNN ∖(；29)	亮处导标(梯形牌)	1.5							CllBLK PLBTK	线宽。,3∣f∣∣r∣
			S			■		6 四1.()
				S 4^m



48	sγ (Bcnsgnoi)	通行信号标			5	L5 @1.0			W E	CIIBLK	线宽0. 3"IlN
				,：3∙0 } 0,75
49	SY(B(；N 耳 CNO2}	鸣笛标	O O'			初.0				CllBLK	线宽 0. 3ι∏∣rι

50	5Y(阳N5CNO3)	界限标		匚		01 5一		O E； .0 4		CllBIK	线宽 0, 3ιrιιrr
51	5Y(BCNSCN04)	左侧横流岸标	C O'.	7 ^^⁶ 6		0 « F 0	HQ		S 鹏 Vi	ClIBIK	线宽 0. 3ιrutt
52	SY(BcNSCN05)	右侧横流岸标		] R		0 » g E δ^^	".0		焉	CIIBLK PLHTK	线宽 0. 3ιrιιt∣

356

附录D显示

续表lλl.l

序号	名称	含义		样式（I		Iltl )		颜色	线宽
			点符号与区域中心符号
53	SY(Bl：N§(；M)6)	雾情观察台	OC	Z	4. ] 4.	H 力0 3		onτ∣Λv	线宽 0. 3ιrιιrι
54	SY( Bcnspmoi)	专用标志岸标	S	卜	3.7 ! 4..	5 I I ¢1.		0l∣TIΛV ciiyiλv	缓宽 0. 3ιrιιrι
55	SY(RCNSP 网02)	柒空管线岸标			N	F 01	⅛ .0	QIlTLW	线宽 0. 3ιrιιrι
					4.5
							O E
56	SY(BCNSPM03)	水底管线岸标			T		O	OUTLW	线宽 0∙ 3∣rιιrι
57	SY(BCNlNDoI)	通航桥孔左側标		◄	I			()L∣TIΛV PLHTIs	线宽6 3∣miu
5&	SY〈 BCNIND02)	通航桥孔右側标		<	►	T^s		0L∣TIΛV PLHTK	线宽 0. 3ιrιιrι

357

内河电子航道图技术规范(JTS 195-3-2019)

续表I). 1. 1

序号	名称	含义	样式{Itiin)				颜色	线宽
点符号与区域中心符号
59	5、(BCNlNp03)	整治建筑物提不标志	o	e 4.5		卜	()UTIM PLRTK	线宽 0. 3h∣∣h
60	SY(RCNlNl)04)	航道指路牌		4 T	.5 5		OlJ^rFLVt	线宽0. 3∣rιιn
				3
61	SY( Bcnw akoi)	禁止S⅛锚标志		3∙75		3	OHTLW	线宽 0. 3ιrιιrι
				1	7
					「OLD

				1 ^r 4.5
62	SY(BCNWaH62}	非通航桥孔标志	_ _	X			PLRTr cιn∣Λv	线宽 0. 3ιrι∣ri
63	SY(BCN WYRO3)	航道受限标牌	^Sl	4.5		L-	O L ∣TIΛV	线宽 0. 3ιrιιtι
				E	串

					—3.0
64	SY(BC)YNV(X)I)	左侧过河浮标	玉人一 O 二		0		CIIBLK	线宽 0. 3ιrιιrι
				\ d	Z _^-^	__J_ 7
						rμ≡
						一力Lo

358

附录D显

续表Iλl.l

序号	名称	含义	样式（ιrιιrι）							颜色	线宽
点符号与区域中心符号
65	$Y(BOYN∖C02)	右侧过河浮标		ɪɜraɜ-θi				2.0		CllBLK PLBTK	线宽 0. 3ιrιιrι
			ɔe			Bl		丿	g T L 7 E 01.Q

						Q，	r

					<U)

66	SY(B0VNVC03)	左侧侧面浮标	C	1	A^t 6.0				61.0	EMBLK	线宽 0. 3ιrιιrι
67	SY (β(ΛNV(X)4)	右侧侧面浮标				⅛^				C1IBI.K PLKTE	线宽 0. 3ιrιιrι

6&	SY(B0YNV(J09)	左側泛滥浮株		0.75		3.0				CllBLK	线宽 0. 3∣rιιrι

									Z 佰 -01.0
							r7

						^^4Λ∏


69	NY(B()YN∖C()5)	白灯船			3					CllEIK	线宽 0. 3ιrιιrι

									一 φ 1.0
					6.()
7()	SY(BOYNVCXJfi)	红灯船								CllBLK PLKTK	线宽 O. 3ιrιιrι
			∞	5 2∙ N					/ 1 Q Z ± Cj
						卜4.产			-≠uo
					6.()

359

内河电子航道图技术规范（JTS 195-3-2019）

续表I). I. 1

序号	名称	含义	样式（"亜）						颜色	线宽
点符号与区域中心符号
71	SY(BOYNVC()7)	黑浮（柱形）	o			1 "0 6.0			CHKLK	线宽 0. 3ιrι∣H
72	SY (BSNVCOg)	红浮（柱形）							CllBLK PLNTK	线宽 0. 31 run
73	SY(BOY NVClO)	右侧泛溜浮标	C	3 0.75 1			0 / iτ≡		ClIBLK PLRTK	线宽0. 3ιrιιn
					气

					彳 4,( ^z 6^^-
74	SY(BOYNVtlll)	左右通航浮标				I 6.0			CllBLK PLHTK	线宽 0. 31 run
75	SY(BOYNtGIZ)	左右通航灯船	气 OC			-£ 、:——	厂M.5		CIIBLK PLRTK	线宽 0. 3ιrιιtι

			6Λ)^-					-@] .0
76	SY(BOYNVfiB)	左右通航浮标	IC d			4 6.0	L	C E ¢1.0	CllBLK PLKTK	线宽 0. 3ιrιιn

36()

附录D显示

续表lλl.l

序号	名称	管义	样式（HUN ）				颜色	线宽
点符号与区域中心符号
77	SY(BOYSfiNOl)	左侧横流浮标			®⅛ι.o		CIIBI.K	线宽Q 3m叫标牌符号为正^®
			≡g

			61
73	SY(Bt)YSCN(C)	右侧横流浮标			►		GIIBLK PlPTE	线宽O. 3\|tι∣h标牌符号为正方形
			耳＜		►
						J ≠1.(>

				——V-
					至	B

79'	SHBoYSCM切)	禁航浮标			壬	；<—-01.0	CIIBLK	线宽 O. 3ιrιιn
					WO-
80	SY(B()YSCNO4)	禁航浮鼓	^S				CiiBrx	线宽 O. 3∣nιrι
81	SY(BSS6N05)	禁航岸标		3.75 ^r 4.5 ¹			CIIBLK	线宽 O. 3∣rιιtι
82	SY(BOYSGNOf))	节制闸标	1		T	45° ©L0	CIIBI.K	线宽 0.3ιιιιn

361

内河电子航道图技术规范(JTS 195-3-2019)

续表I). I. 1

序号	名称	含义	样式Uw)		颜色	线宽
			点符号与区域中心符号
83	SV(B0YSCN07)	进出闸信号标	7⅛×	4.5卜	CllBLK	线宽 0. 3ιrι∣H
84	SY(ROY^CN(⅛)	水深信号标		R	CllBLK	线宽 <).31 run
85	sv ( Boyspmoi)	专用标志浮标	F 1 6丄	@1.0	OHTIAV CHYlAV	线宽 0. 3ιrι∣r∣
Sft	Sy(CairnsiI)	视觉显见石堆	]4.6 IKK-之	]L15	CllBLK	线宽0. 6ιnιr∣;三圆直径2. 31mr\|:基部圆直径 0. 6∣rιιr∣
87	SY(CBLAKN51)	线缆区	3.74 32⁴³		CIIMGK	线宽 0. 3ιrιιr∣
88	SY(GIIIMNYri)	视觉显见烟囱	4. *.... 0.7. 35(	78 1.56 --I.75	CIIBLK	线宽 0. GuiiW

362

附录D显示

续表lλl.l

序号	名称	管义	样式（ιnιtι）						颜色	线宽
点符号与区域中心符号
89	SY(ClllN 同)06)	HO警告标示				5.18 æ	卜		CIIMCiD	线宽0. 3"""圆宜径 5. 18ιrι∣rι

9()	SY(GIIINhW)	IH）信息标示				4.95			CllMcD	线宽 0. 3ιnιrι
						1.68
91	SY(CRANESol)	起重机	I		S	£00			LΛ N DF	线宽0. 6ιrιιr∣;圆宜径 1. Oirnn
					M产 6 So-	2.50 %而"		¥ W 00
		警戒区,应用了				9.94	_ ^φ			缓宽0. 6\|n\|tr圆直
92	SY(CTNΛRI<5L)	特殊警告标示	荃 6					W 9	TRrCr	径 9. 94ιrιιr∣
93	SY(CTYΛK∣∙31)	警戒区（如轮渡缓区〉谨慎航行	出			9,94		㊉ -g g	TKPCF	线宽0. 6∣t∣n∣;圆直 ⅛9. 94ιrιιrt

94	SY (CL∣KDI<R)1)	方向末知的水流或潮汐流	4			10.09 88			GIICRP	线宽 0. 3 Inin
			g oʌ	8 ' F L 亠工

			3,2让			I ^2.20

363

内河电子航道图技术规范(JTS 195-3-2019)

续表I). I. 1

序号	名称	含义	样式(Mlm)		颜色	线宽
点符号与区域中心符号
@5	SY(GUHKN^rIX)I J	非潮汐流			CIIOHD	线宽0.3 nun

				不上育9
				A 4


96	SY (UTHPNTOi }	三角点		Λ Φ-V 州∙2 3.0扌	CHBLK	线宽0. 31mt"等边三角形；圆点宜径 0. 6ιrιιrι
97	SY(CTRPNT02)	小三角点		3,0 , φ-√- 00.2	CllBLK	线宽O. 3ιrιιr∣;等边三角形；圆点直径壮 6ιrιιrι
98	SY((：TRPNTO3)	埋石图根点		00.2 匚一人一	CIIBLK	统宽0. 3ιrιιr∣;圆点宜径 O..6IUlu
99	SY(CTRPNT04)	不埋石图根点	<	⅛—L ≠0.2 lθʒ	CllBLk	线宽0. 3ιtιιr∣;圆点宜径 0, 6∣rιιrι
I(X)	耳Y(CTRPNTO5)	水准点		皆	CllBLK	线宽0. 3 ∣H∣rι
101	SY(CTRPNTO6)	CN刀点	［今		CIIBLK	线宽O. 3ιnιr∣;圆点直径O∙ 6ιtιιrι
102	SY(CWBBI!K)I)	航道维护基地	O	2.5 /2(产 "^¾^ 而 I 4.0才	PLKTK	线宽O. 3 Itiin

364

附录D显示

续表lλl.l

序号	名称	管义	样式（UUfl ）				颜色.	线宽
点符号与区域中心符号
KB	SY(CWBBIlKm	航道管理处	Iq 守	司	4 3.0	20= 机),75	PLRTK	线宽 0, 3 ∣r∣∣r∣
104	SY (l)ΛNCI<R01)	深度已知的水下危险物			8.00		DKPVS CIIBI₁K	点直径0∙31m1;椭圆周围有个20点
105	SY (I)ANcKKOI)	深于20山的水下危险	√Γ				CIIBLK	点直径（）. 3.心椭圆周围有20个点
106	SY(DANcRK03)	覆盖和不覆盖的水下危险	C		890 A		I)EPlT ClIBLK	点直径0. 3皿匕椭圆周围有20个点
107	SY ( DISMAH(B)	航道里程标志			，8,65		CIIM(H)	线宽O. 3 IrIlrI:圆直径 1.68 Itnri

			O T	•力	P Krr
			0.84-
108	SY(DISMAK04)	无标志里程点	C		卜 5.50 近		CIIMCD	线宽 Q. 3 ιr∣∣rι
109	SY(DOMKSOri)	视觉显见天穹	M		5.03 7,	⅛	CllELK	线宽0. 3 IUIrI:圆直径 O. 86∣rutι
110	SY(l)SUAEKll)	视觉显见盘形天线	弔2 二工L		50 e个32		CllBLK	线宽O. 6∣rut∣;圆直径{}. 8∣n∣r∣
			^SC			J ' O
			1.66 4 3.		工1附 16

365

内河电子航道图技术规范(JTS 195-3-2019)

续表I). I. 1

序号	名称	含义	样式Olm)			颜色	线宽
点符号与区域中心符号
111	SY(DwHTpT51)	深水航路部分		15.70 ①		TRFGK	线宽0, 3 ιrι∣r∣
112	SY(I]WRL∣TH51)	深水航路中的相向双路部分	6 T			TRrcD	外部线宽0,3］叫; 区域透明度75%
113	SY(KBBSTRol)	退闱		..20		GMCRD	线宽0. 3 ∣nιn
114	SY(NRWY51)	方向确定的单向航路	1	.00 ₁ ¾5		(JlCRD	线宽 0. 3 ιrιιrι
115	SY( PAIRWY52)	双向航路	3.02	6.01 B≡		CllCHD	线宽 0. 3 Hiiri
116	SY ( FLAS^fPKin	视觉显见废气燃烧烟道	3.0 H Lon夕	‰τ P	9	CllBLk	线宽().6ιrιιr∣;圆直径 1.0ιrιιrι

366

附录D显

续表Djj

序号	名称	含义	样式（Ulul }						颜色	线宽
点符号与区域中心符号
117	SMrLDSTHaI)	洪流		2.20-K		6 寸			GlIGRD	线宽 0. 3 ιrιιrι
				g Os	八㈠		2
'118	SY ( rLGSTH)I)	旗帜				.00 ⅛			LANDF	线宽O. 6\|t\|\|心圆宜径 I-OirHti
119	SY( □TIIAZ02)	需巡航的危险物				6.48 400 '		下S	CIIM(il)	线宽0. 3ιruri；圆直径 6,48IrlnI
							玉 S 8
							—T_I
12()	SY( r()CSIGOI)	雾号	3 何 2.			60 Q 78			GIIM(JK	线宽 0. 6ιrιιrι
121	SY ( KOKS^rPCl '1)	视觉显见的加固结构物	d						CIIBLK	线宽 O. 6∣"Irl
122	SY(H)ULCNDi )	航行安全的区域但不能抛锚	3 虫 0.74-C Z23Y 3			好 56			ClleRl)	线宽 0. 3ιrιιrι
123	SY(FRY AHK51}	轮渡区	? 7	25.60				jΓ∣λ95	Gl IMdE	线宽 0. 3ιrιιrι
				才	'7.97 • 9.9	r

367

内河电子航道图技术规范(JTS 195-3-2019)

续表I). 1. 1

序号

名称

含义

样式HrMC

颜色

线宽

点符号与区域中心符号

124

ST (FMY R £52}

牽缆轮渡区

25.60

CllBLK

线宽 0. 3ιrιιtι

—

5]---

3.10-

k ■

7.97 ]_ 一万斤一

125

SY(FSllrA(：()2】

渔网

0.6

2尿

GII(JKI)

线宽 O. 3IrlHr

126

U (心IwACo3}

渔栅

3 6.04

CUGHD

缓宽 0. 3ιtιιrι

127

S⁴T (FSII(JKIx)I)

渔区

11-04

CIIGKD

线宽 O. 61run

.70 干-¹ 7.60

128

SY (Fsiiiiavoi)

渔港

9.84

CIICKD

线宽O. 6|m储点直径O. 6|r||r|:椭圆周围有个%点

• *^

.34

2.7

EJ 工

•・・

4 就

-7.90

129

SY( l'SIIKKS51)

限制或禁止捕鱼的区域

10.21 X

∞

CIIMfib¹

鱼线宽G 6n|n|:柱型线宽O. 9∣n∣f∣

㊉

9.30 .

---＞：—

LR2-

工3在

13()

SY (KSllRKSfiB

限制或禁止捕鱼的区域,含其他警告信息

心

—'»:—

11.53

声

上

CIIMGK

CllMCD

鱼线宽0∙61Nm;柱型线宽O. 9ιrιιr∣;感叹号线宽0.3皿爲符号其他尺寸见SY (阳 IREs51)

368

附录D显示

续表Iλl.l

序号

名称

含义

样式（Initi）

颜色

线宽

点符号与区域中心符号

131

SY(ESIIKES71)

限制或禁止捕鱼的区域,含其他信息

】2.87

〉

CIIMCF

CIIMGP

鱼线宽0∙ 6∣rιιt∣;柱型线宽0. 9皿3线宽 0.3m储符号其他尺寸见 SY （陷IlRKS51）

.訂

1.88」

132

SY(CATe()N()3)

可航行闸门

7.00

TRreD

线宽O. 3∣rrιr∣;圆直径 7. Onnri

g 5

LOQ -

-S

133

Sy(CATCONM)

不可航行闸门

7.00

TRrCD

线宽O. 3ιrιιrι

9 J

T=^-~4r

134

SY ( WLTt)PI I)

视觉显见山丘或者山顶

10.07

0.70

DlRLK

线宽O. 3hh"椭圆周围9个三角形

\ 21.

₂,₃₄ ¥

5.84

线宽O. 3|run:半圆的直径为5.84|"∣"

135

SY(IlRBrAc()9)

渔业码头

倉

渡J

CIIM(II)

1.00 ^zt

4.88

CSlZN

136

SY(1Π∣LKKSO1}

建船

CllBHN

外框线宽O- 6ιrιιrι

7 ,

137

SY(IIΛBADH()1)

公安管理部门; 港口管理部门:海事管理部门

CllBLK

线宽 O. 3ιrιιn

369

内河电子航道图技术规范(JTS 195-3-2019)

续表I). I. 1

序号

名称

含义

样式

颜色

线宽

点符号与区域中心符号

138

SY(INpARE51)

有少数限制或者信息标示的区域

1,79-

«94

CllMUr

线宽 0. 6ιrιιn

zzzɪ

UO¹

'139

SY (ISO 1)(；NOl)

水深小于安全水深的孤立危险物

7.00

IsDNG

无

电

L06入

140

SY( ITZAKKsn

岸线内可航区域

11.49

*—

ClIMCr

线宽0,fiιtιιtι

141

SY( I.I(JIITS11)

灯光区域,红色

UTRD

OLITLW

外框线宽0. 3∣rιιr∣;

弧形直径2. 32ιrιιr∣; 透明度50%

142

SY( IJfJIITSl2)

灯光区域,绿色

IjTGN

(HlTLVt

外框线宽0∙ 3∣rιιr∣; 弧形直径2. 32ιrιιr∣; 透明度50%

143

SY(LlCuTS13)

灯光区域，白色或者黄色

2.32

IJTYW

()l.∣TLW

外框线宽0∙ 3∣r∣∣r∣; 孤形直径2. 32ιnιn; 透明度50%

22"-A

37()

附录D显示

续表Djj

序号	名称	含义	样式(ιr∏rι)					颜色	线宽
点符号与区域中心符号
144	SY(LlCIrrS 81)	条状灯光	1			3.74 I 0		CIIMHD	线宽 O. 3ιrιιtι
145	SY(I 卜；HTS82)	洪流灯光				5.84		CllMcD	缓宽O. 3ιrιιr∣;圆直径 2. 32ιrιιrι

						4.48
146	SY (IJTDKK1L}	灯光区域			2.32 Z--√			CIIMGD oιrr∣ΛV	外框线宽0. 3ιrιι∏; 弧形直径2. 32ιrιιr∣; 透明度50%
					父 Z
					22,力T
147	SY(UTrLT02)	灯.浮,简化		6.13				CllBLK	线宽0. 3ιrιιtι
				I 2.03
			4	^⅛" 0.95
'148	SY(LITVKS()2)	灯船,简化	E	I V I	22	7.45	⅛	CIIBLK	线宽 0. 3ιrιιrι
149	SY(LNDAHEOl)	小比例尺下土地符号				2.06	L	LANPA CSTLN	圆外框线宽0. 6jw1; 圆直径2.061W
						0
			ci
150	Sy(Lowaccoi)	低精度的点要素或者区域				I 11.29 I		CIJBIX	线宽 0. 3∣tι∣rι
					1.84- ∞、
						S

371

内河电子航道图技术规范(JTS 195-3-2019)

续表I). 1. 1

序号	名称	含义	样式{ιzn)					颜色	线宽
点符号与区域中心符号
151	SY(LNDMHKol)	塔形建第物	I			I		CllBLK	线宽0. 3\|u1心圆直径 1.5ιtι∣f∣
						L
152	5Y(INDMRKO2}	水塔烟囱						CIIBLK	线宽 0. 3ιrιιrr
				y	T 7 \
					J	b
					2.0 6.0
153	SY(LNI)MKK(B)	水井	O 4→r 1.6					DEPVS	线宽 0. 3 IUHl
154	U(INDMRK04)	露天舞台、检阅台			1.0 -⅛L a		二	SNIXil	线宽 0. 31 run
					^ '
155	SY(LNDMKKOfi)	纪念碑				3.0 .		CIIBLK	线宽 0. 3ιrurι
			Y F
				、 r		φ
						5 T—
					丄 4∙Q 1

					^
156	SY(LNDMRK07)	牌楼、牌坊、彩门、钟楼、城楼". 鼓楼			ʒH			CllRLK	线宽 0； 3∣f∣∣r∣
			Z		「5	3

372

附录D显示

续表Djj

序号	名称	含义	样式〈UUtl)			颜色	线宽
点符号与区域中心符号
157	SY (LNPMKKO8)	旧碉堡			^zo^∏	GIIBLK	线宽 0∙ 3∣rιιrι
158	SY(LNDMRK10}	烽火台				CllBLK	线宽 O. 3∣rιιrι
159	SY(LNDMKkll)	寺庙				THFCF	线宽 O. 3∣t∣ιtj
				J
				, 4.5	.........⁷?
160	SY ( LNDMRK12)	教堂		3 4.5	I 1).5 ^- ₅	TRFCF	线宽O. 3ιrιιr∣;圆直径 1. Sirnrt
IM	SY(LNDMRK13)	气象站	S *n		4.5《 Γ	PLRTE	线宽 <λ 3∣rιιtι
162	SY(INDMRK14)	路灯	2.0 二		―< 0.5	CllBLK	线宽 O. 3ιrιιrι

373

内河电子航道图技术规范(JTS 195-3-2019)

374

附录D显示

续表DjJ

序号	名称	含义	样式（Iriin 3			颜色	线宽
点符号与区域中心符号
168	SY ( MOKFAC(M)	系船墩	0.40			CllBLK	线宽 O. Sitini
169	SY(Im)KFAI：20)	系船浮筒		Fl 同；T I z.....	≠0.8 y5^^''	CIIBLK	线宽().3ιtιιrι
170	SY(MURrAc21}	绞关			O	Ol ITIAV	线宽0. 3πι∣h;圆直径!.Oiniri
171	SY(MURrAe22)	绞车			5.0 4.0 '	OHTIAV	线宽O. 3mm
172	SY(M()RFAC23)	过河缆		≠I-<) ^,⅛Γ 9.0	年 Z Z	OlITLW	线宽O. 3\|mu:圆直径 1. (λrιιrι
173	SY(MoRrai ：24)	靠船墩	2.0，			OLJTIAV	线宽 O. 3ιrιιrι

375

内河电子航道图技术规范(JTS 195-3-2019)

续表D.I.1

序号	名称	含义	样式					颜色	线宽
点符号与区域中心符号
174	SY(MSTC()N'14)	视觉显见天线杆				3.(M)		CllBLK	线宽0. MrlIti;圆直径 1. Onnri
				ɪn W		J]
						•00
175	SY( ni∙wobjoi)	备用物标	0.7			6.00		GIIM(H)	线宽().3∣Etl
						1.00	L
			≡	≡
17fi	SY(Notbri)H)	视觉显见通知牌	5		I 3.00			CllHLK	线宽 0. 31 run

					0.5

177	SY( Obstknoi)	障碍物.深度未知			4.10		^-*	DKPVS I；IlBLK	圆直径4. hm储点直径 <).騎日储圆周围有16个点

					q
178	SY(DBsTRN02]	潮间带区障碍物			4.0()			CIIBLK	圆直径4∙ Mmm;点宜径0. 3ιrur∣;圆周围有16个点

179	SY(OBSTRNfB)	覆盖和不覆盖的障碍物			I 4-JO		1	DKPIT ClIBLK	圆直径4. 1IrM储点直径0. 3ιnιtI;圆周围有16个点
				O W

180	SY(0BSTRN11)	长期在水位线下水中障碍物						CSTlN LANDA	线宽 0. 6ιrιιrι
			g		a

376

附录D显示

续表Djj

序号	名称	含义	样式（Inin ）				颜色	线宽
点符号与区域中心符号
'181	SXOKSPfWl )	水上平台		J	4.00 φ	i	CllBLK	线宽O. 6ιtι∣";点直径 1. Oirurr
182	SY ( 0ERPLR)l)	油井架/钻井平台:生产平台:较接式装卸输油平台;生活平台	____1				CllBLK	线宽 0∙ 3ιrιιrι
						O H

1皆3	SY(PlLPNT02)	粧或柱					CIIBLK	点宜径2. Oirnri
			C N

184	SY(PlPSRlQ 2)	取水口	@5 3.00				PLKTK	线宽.D. 3∣rιι∣∣
185	SY(PiPSKim)	排水口		3.6)			PLKTK	线宽 O. 3ιn∣n
186	SYcpSCKN03)	视觉显见点要素的位置	§ √	F	4.00 0			圆线宽0∙ 6ιrκr∣; 圆宜径4∙ Oiriig点 ⅛⅛1.6ιrιιr∣

377

内河电子航道图技术规范(JTS 195-3—2019)

续表I). 1. 1

序号

^∙ 称

含义

样式(INn)

颜色

线宽

点符号与区域中心符号

187

SY(POSCK N04)

控制点或高程点的位置

2.00

CIIBLK

圆线宽0. ^∣rιιrι

18S

釣(PRcARKl2)

交通预警区的点符号

3.66

TKFCD

线宽 0. 3ιrιιt∣

189

SY(PRCARE51)

交通预警区

TRFCP

线宽 0. 6hiih

I^tX)

SY(PRDINS02)

矿场I采石扬

尸 530

LANI”

CllBRN

斧头外框线宽

0. 3ιrιιr∣;把手线宽

0. 6ιrιιrι

Tjo ^,

/ Z

2.80

ToT IC 二、［7

191

SY( Pbdakkii)

露天货栈

5.D

工D

—

CllBLK

线宽().3ιrι∣n

—®—

192

SY(PKDARK14)

积肥池

@0.4

CIIBIA

线宽 0； 3ιrιπ∣

378

附录D显示

续表DJj

序号	名称	含义	样式(Illltl )					颜色	线宽
点符号与区域中心符号
193	SY(PYLONS12)	风讯杆；信号杆	≡	∕^		0.75 丁		CIIBLK	线宽 0. 3ιrιιrι
					里，
194	SY (PYI.0NSB)	微波塔				0.5		CUBLk	线宽 0. 3nil"
					I 1.0
195	SY( QLIAPOSOl )	近似位置	I		3.51 •33			CIIBLK	线宽 0. 3ιrιιrι
					J

196	SY(QI.∣AKKY01)	采石场			6.72			LANDF	圆线宽 0, 3∣rιιt∣; 圆直径6. 72"时:锤子的线宽()∙6ιrιιr∣
				I .00 V 2	0 —Z .17	⅛	E IC E
197	s Y(Qiiksmrki)	缺少信息导致无法符号化的要素工或者符号库中无此符号	≡1		2,20 z , 2			CIIMtiD	问号线宽()• 3∣rurι; 点线宽().6HHrl

379

内河电子航道图技术规范(JTS 195-3-2019)

续表I). I. 1

序号	名称	含义	样式〈""“)				颜色	线宽
点符号与区域中心符号
198	SY(RACNSPoi)	说明此物标是雷达显见的符号		6.06 / -7			CIIM(U)	线宽S 3\|U\|1\|;圆直径 2∙98ιW
			O 山	2		E
				3K	^^l∖^z
199	SY(KASCANΓ1)	视觉显见雷达扫描器					CllBIK	线宽0.3巾巾:上部横条线宽O∙ 6ιrιιn :圆直径 i. Oi tun

				0》	3 g	W
2(X1	+ SY (KCI DEFOl)	方向未知的雷达呼人点		I 12.09 五 2.20		苗	CIlM(JI)	线宽().3mιri;圆直径4. 36ιrι∣rι ；问号线宽0. 3ιrιιr∣;点线宽 0. 6ιrιιrι
201	SY( RCΓI.l^,l'52)	分道通航制分隔航路之间的推荐航路方向，或指不需要深水航路的船只的航路方向				1 衿	THFCD	线宽 0. 9ιnιr∣
			S
			1.44
202	SY ( HECI)KF51)	面状推荐航道，数据未规定方向	J 17.31 / ^20				ClleRD	线宽0. 3ιrιιr∣;问号线宽0∙务r>m:问号点级宽O. Smim


			1 6.58
203	SY(KECTKC55)	面状双向推荐航道,不基于固定标志	T		IO		CIICRI)	线宽 O. 3∣rι∣n
			•—	/	' S ri ,岳、	畢

380

附录D显示

续表DJj

序号	名称	含义			样式(Inin}			颜色	线宽
			点符号与区域中心符号
204	SY(HECTHC56)	面状双向推荐航道.基于固定标志			3.10 /\二			CII(JKI)	线宽0.3mm
205	SY(RECTRC57)	面状单向推荐航道，不基于固定标志		2 ^^	3.08 f			CnGM)	线宽 0.3∣rιπt
206	SY(REeTKe58)	面状双向推荐航道，基于固定标志		S	3.09 I	Ws 工" 7		CllCRD	线宽 O. 3ιrιιrι
207	SY(KI∙7ΓRΠD2)	反射器，简化	i	J	2.04 I	IPs		CllMGD	线宽 O. 3ιrι∣f∣
					6.8C				圖线宽 0, 3∣rιιt∣;
208	SY (RKNKRYll )	视觉显见精炼厂	吊山 —、	(:	5≡^ e / 丨.00 2.95		rIC <6	CllBLK	圆直径6∙ 8\|r\|W;火焰和下部横条线宽 0. 6ιtιιr∣;竖条线宽 0.9ιrιιrι
209	SY(KSCSTA02)	救助站		_g	5. X >-2.	OO H —Z Do		CllBLK	线宽 O. 3ιrι∣f∣

381

内河电子航道图技术规范(JTS 195-3-2019)

续表I). I. 1

序号	名称	含义	样式〈"““)				颜色	线宽
点符号与区域中心符号
210	SV (KSKI)Kl^l)	包含未定义限制的区域中			6,80	寸	TRrCF GIIM(JI)	线宽0. 6mihi:圆直径9. 94m];符号其他尺寸见SY ( CT-

			寸 6 W	FJ
								N.AHE51)
						.20
		分道通航制分隔航路之间的推			I 11.77 I			问号线宽0. 3ιr∙ri; 点线宽O. Gmri:¹•箭头" 尺寸见RenFg’问号”尺寸见QUlKSMRKi

211	SY(RTLDEF51)	荐航路方向,或指不需要深水航路的船只的航路方向,数据中方向末					TKNCIJ GIIM(JI)
		指定
212	SY(KTPBcN02)	雷达应答器			6.43		CllMCD	线宽0. Suu"圆直径 6. OSiriin

			g		G
						19°
213	Sγ( Kaostaoi)	雷达站				2.0	PLHTK	线宽 0. 3ιrιιrι
					S	2
					/ 2.0


214	SY ( KSCSTA50)	水上服务区				J	Ol ∣T∣ΛV	线宽 0. 3ιrι∣fi

			4Q 二
215	SY(SiiPinw)	升船机					01∣TIAV	线宽。:3mιtι

382

附录D显

续表Iλl.l

序号	名称	含义	样式("Iltl3				颜色	线宽
点符号与区域中心符号
216	SY( Sii,Biini)	视觉显见筒仓	-¼ O L；	3.00 >......√ S			LΛN DK GllBLK	外框线宽0∙ 6ιrB∏; 圆宜径3. Oinut
217	SY (SISTAT02)	信号站	√	6.40 , 娶			CllWnT LANDr CllM (/	矩形外框线宽 0.6ιrι爲点直径Q ⅛ιι n ；其他尺寸见C（；UlS「42
218	SY(SMcFAeo2)	游艇港口.小艇停靠区		SSO 4,20			CllMeD	线宽0. 3ιrιιr∣;圆直径 6. Sirnri
			g			咎
					\

				?5_. 演引， ^ii	^∣^-
219	SY(SNI)VVAV02)	秒彼	q.84g 2,	11.79 91 VA_/\			CUCKD	线宽0. 3ιrιιtι
220	SY(SDuNDcB'1〉	扫测水深符号，用于大于安全深度的水深		6.31 Φ			SNnGl	线宽 0.3∣"∣n
221	SY(S()UNDCC2)	低精度水深	S --⅛,-	1			SNDcI	线宽0. 3ιrιιr∣;圆直径 8. 54∣r∣∣n

383

内河电子航道图技术规范(JTS 195-3-2019)

续表I). I. 1

序号	名称	含义	样式O-)						颜色	线宽
点符号与区域中心符号
222	Si(SOllNnSAl)	干出高度符号一用于浅水深，小于或等于安全深度		295				9	SNDc2	线宽 0. 3ιmrι
223	SY(SOl!NDSBl)	扫测水深符号，用于浅水深，小于或等于安全深度	31	I 6.31					SNDe2	线宽 0. 3nilH
224	SY(SUUNDSC2)	低精度水深							SNDCl	线宽0.3"亜:圆直径 8.54∣rnrι
			2		3

225	SY(SWPARK51)	扫测区域		I 11.01					CIKJKF	线宽 0. 91 tun
226	SY(TII)C1!K05)	预测潮汐流或者水流方向		1		4.00 TN 小	∖ S		NlNrQ	线宽 0. 3ιrιιrι
227	SY(TII)CI.∣K04)	实际潮汐流或者水流方向				4,00 L			NINFO	线宽 0, 3ιrιιrι
			i			/ 4

384

附录D显示

续表Djj

序号	名称	含义	样式(ιr∏rι}				颜色.	线宽
点符号与区域中心符号
228	SY(TlDCuK03)	水流强度框	久 3C d			㊉ L	NlNn)	线宽 0. 3∣rιιrι

229	SY(TIDEirroi)	潮汐高度信息可用的点符号		, 8.84			ClKiRD	线宽 0. 3ιrιιtι

				乙		口

			0,72 ^Z		K
				7.28
23()	SY(Tri)STROi)	潮流表可用时的点或面符号	VS		才 5.66 /		GlleRD	线宽 0. 3πιιrι
231	SY(TMBYRIX)1)	木材场	, 4.00 ]				LANDK	线宽 0, 6ιrιιrι
232	SY(TNKQ)Nl?)	视觉显见水箱			2.84		CIIBLK	线宽0. SlrluI:圆宜径 2. Miniri
			ri			J

233	SY(TNkKRMll)	视觉显见油库			7.66		CllBLK	圆缓宽O. 3u\|n1;圆直径7. 6Gιmr∣;点直径2∙24≡i
					砂
			2丄		)0

385

内河电子航道图技术规范(JTS 195-3—2019)

续表ELl

序号

名称

含义

样式(ItMN)

颜色

线宽

点符号与区域中心符号

234

SY (TOW KKSOl)

塔

,3,45 I

LANl)F

线宽0. 6uuri:圆直径 1. 14m∣

∞

E 心

^^J^H

2.1()

235

M(TSIJ)ENU

分道通航制中的单向通道,数据中未定义方向

12.09

∖ K

TKF(J)

GIIM(U) (问号)

线宽0.笳Us问号线宽0. 3ιrιιr∣;点线宽 0∙ Sw;透明度75%

4.50₁Z

同

^,'C

2 5

—_ ʌ—

—√

1.501 2.20

236

SY(TSSCRS51)

交通交叉区

9.94

I ^φ

TRFCF

线宽().61n|r匚圆直

径 9. 94ιrιιrι

≡

237

SY(TSSLP^,Γ5L)

分道通航制中单向通道的通航方向

60)

TKF(J)

线宽0. 31r|m;透明度75%

氷

.50

■

2 X

、

238

SY(TSSR ()N51)

^S环岛

8.95

TRrCF

线宽().Giriin;圆直径,8.95亜

恒

386

附录D显示

续表DJj

序号

名称

含义

样式（""“）

颜色

线宽

点符号与区域中心符号

239

SY(^,r∖VRI)l<l''51 )

分道通航制中的双向航线，数据中未定义方向

13.61

—例

X 7[

⅛

PKF(J)

CllMcD (问号)

线宽0.9Im储问号线宽（）.3|mr|;点线宽 0. 6ιt∣ιrι

,2.93 -

'~W~

22(

240

SY (T∖VK'Π^,Γ52)

分道通航制中双向航线的两个方向

V-

寸

6.11 ,

Φ∣ :7

2.93

TKra)

线宽0.9ιtι∣";其他尺寸见T我RDE唱1

241

SY(TWKTFr53)

分道通航制中双向航线的单个方向

1.44

TRFCD

线宽 0. 9ιrιιrι

242

SY(UwTRoC04)

干出或适淹的岩石

4.00

夹

CllBLK

线宽 0. 3ιrι∣f∣

243

SY( Iiwtrokoi)

干出礁（不依比例）

CIIBLK

线宽 0. 3ιrιιrι

387

内河电子航道图技术规范（JTS 195-3—2019）

续表I). 1. 1

序号	名称	含义	样式(Itlltl )						顏色	线宽
点符号与区域中心符号
244	SY(l!WTR()K02)	干出礁丛礁（不依比例）		O ŋ F 才 _		3, "ɪ			CllBLK	线宽0. 3ιrιιrι
					—		TP 75
245	SY(LΛVTK()K03)	适淹礁（不依比例）	丿3.0				¢0.3		CHBLK	线宽0_i 3hhm
246	SY( L∣n^,R 0K04)	适淹礁丛礁（不依比例）	'η .		3		").3		CllBLK	线宽 0. 3Ifiifi;点宜径 0. 3ιtιιrι

						3,75 6.75
247	SY( l.∣⅛TK()K05}	暗礁（不依比例）			3. .	⁰ /			PLRTK	线宽 0. 3ιrιιr∣;虚线点为0- 3∣r∣ltl正方形
								1
			Q E	I J	♦ Q	• V ■ P ♦
			/		4.	5

248	SY (IlftTROKOfi)	暗礁丛礁（不依比例）		3.0	6.0	您 0			PLKTK	线宽 0. 3ιrιιtι
249	SY(LMTR ()K07)	独立石			1 278 6				ScLBR	线宽 0. 3ιrιιιι
250	SY( IlWTKOKOS)	概位沉船	《 1.0						CIIBLK	线宽().3"Hll

388

附录D显

续表D.1.1

序号

名称

含义

样式（Iriin ）

颜色

线宽

点符号与区域中心符号

251

SY(WATiTlH02)

溢流、涡流和拍岸浪

SY(WKDKLR)3)

杂草或海藻


	0.50 / 夕
2 二	≡

	4.50 '

253

SY(VVIMCONri)

视觉显见风力发动机

	, 3.68 /
	£
	3.00

	I，3.0叫

≡.	忠

在测深基准

256 SYc）蠶蕤驚筑裸露的沉船

/ 6.50	⅛	=
	⅛	=
130 尸!矿^r
/ 4,00

CllBLK	线宽O. ɜmiri;圆直径2.20Iw
CIKiKD	线宽 0. 9ιrιιr∣;圆直径Lolw

389

内河电子航道图技术规范(JTS 195-3-2019)

续表D. 1」

序号	名称	含义	样式			颜色	线宽
点符号与区域中心符号
257	SY( WRKCKS(W)	非危险沉船,深度未知	5	H ⁵∙⅛ 1.00		CllBLK	线宽 0. 3ιrιι∣k
258	SY(WKECKS05〉	危险沉船，深度未知	Mzi 1	5.90 ■b二 .47	—⁷' 0.55	DEPVS CllBLK	线宽 0. 3ιrιιt∣;点直径0. 3ιrιιrι ；椭圆周围16个点
259	SY(WATCONOfi)	抽水机站、水抡泵				PLKTK	线宽。:ʒmni
260	Sv( Vvatmkaoi)	水文站M水位站			Γ	CIIRLK	线宽 0. ɜlfllll
261	SY(W *TMEA02)	水尺			1 2.0 :	ClIBLK	线宽().3ιrι∣n
262	SY ( WATrilHOl)	回流；横流；吊坎水；泡漩水;夹堰水	1		Ol	CIIBLK	线宽 O_i 3∣rιιn

390

附录D显示

续表Djj

序号

名称

含义

样式("”")

颜色

线宽

复杂线型符号

263

LC(AClIAKE51 )

锚泊区边界

：11.23

30,30

夕

CHM(II)

线宽O.3uhn:锚符号尺寸见点符号SY (AGIIAKhm)

誑

3,00/

⅛J

r 4.02

264

LC(AellRES51)

禁止或限制抛锚区域边界

27.29

進

CIIMOI)

线宽0. 3ιrιιr∣;锚符号尺寸见点符号SY (AC∣IΛBI'51)

©-

口比

丁

265

LC( Admarkoi)

辖区边界

①

弓］

1.5

.00

CIKiKD

线宽 0. 3ιrιιrι

266

LC(BNKLNEQi)

水陆分界缓

Φ.....

CllBRN

线宽，().3 HI Hl

267

I.C(CBI.()lll)20)

光缆

1.0

CllBRN

线宽().3ιrιιrι

268

LC(CTNARE51)

特定警戒区的边界

30.30

CllMCl)

线宽0.3Imrq圆宜径5. 18四储警戒符号尺寸见点符号SY (CrNARK51)

J 1.12 若

-Z

)TT P

6.00

3 JO

269

l,C(CTYAKI<51)

谨慎航行区域的边界

T6X)0^-

CllMeD

线宽 O. 3ιrιm

270

LC(DwLI)KR)T )

深水航路中心线，数据中未明确方向

£25

24.71

厶1

TKrCD

线宽O. 3ιrι∣";线宽(问号点)8 6∣rιιrι

⅞ -DW

隊

'⅛2.IS

4.78 .

7.63 /

1(143 丿

J 9,83

—一If

謡

391

内河电子航道图技术规范(JTS 195-3-2019)

续表I). I. 1

序号

名称

含义

样式｛ HlHl)

颜色

线宽

复杂线型符号

271

LC(DWRTCL05)

双向深水航道中心线,不基于固定标志

4,00

24QU

TRF(J)

线宽0.3n|n|:箭头和深水符号尺寸见线符号 M；(DMQrR)I)

丁

—C

4.82/

C / /——4

18.00

272

Le(DWKTeLOG)

双向深水航道中心线,基于固定标志

2400

I¹RPCD

线宽O. 3h1u)二箭头和深水符号尺寸见线符号 I館(DwLDrN)I)

√-.

ZilA

力ft

Γ -

9.66 才

18.00

273

LC(DwHTCL07)

单向深水航道中心线,不基于固定标志

21,49

TRFCD

线宽0.3| ru r) ；箭头和深水符号尺寸见线符号 Ia(DWlJ)KM)I)

4.0?

- O

号^¹

θ -\

I 二

[5,75^zι

15.25

274

I.C(l)WKTCL08)

双向深水航道中心线,基于固定标志

21.49 .

13.0« I C

TRFCD

线宽0.3∣t∣|t∣:箭头和深水符号尺寸见线符号 I E(DWLDKN)I )

：5.75寸

275

nχDWKl.∣TE51)

深水航道边界

30.30

0.96

TRhW

线宽0,3∣n∣n

ɔ j^

E 390/

796 '

1疯一

3.3(1

276

ιxχ Keryktoi)

轮渡线

19.99

CUMGD

线竟0；3ifi∣rι

10.10 I

:—⅞ _

,——^^

3.10/

9.1 I

277

LC (ΓKKYRTO)

牵缆轮渡线

19.99

CllBLK

线宽 O. 3ιrι∣rι

IUJf

DTɪ

-). ■咼.t _

3.10/

5.05^,

\0.80 二

9.11

392

附录D显示

续表DJj

序号	名称	含义	样式("”")							颜色	线宽
复杂线型符号
278	I.C(I''I'：R\R^-I2O)	火车轮渡航线；汽车轮渡航综人渡航线	1.0() T⅛1							CllELK	线宽 0. 3ιrιιrι
279	LC(阳 IFAcO2)	渔栅				L 2.02				CUGHD	线宽 O. 3hi∣"


						7

280	Lc(FSllHES51}	禁止或限制捕鱼的区域边界	让	27.29				I		CllMCD	线宽 O. 3ιtιπι
				3 QO
						T T 丁二		•—1
			1.50	4			^5∣	J≡


						1.18^
						2,1 I
281	l,C( MARSYS51)	IALA- A 和 IAI₁A- B 系统之间的侧面浮标和岸标边界	sɪ	⅛7^ ：6.34 I		2工58 2L15	ZE三			CllcRD	线宽 O. 3ιrιιrι
				,由36		19.73
282	I.C(NAVARI'S1)	航行要素 (如航道、磁场异常等)的也界				3.30 L				CHGRD	线宽 O. 3ιrιιn
			O		rV 3QO '碗
283	L(K Nkwobjoi)	备用物标	C、一工	18.00 o						CIIMCD	线宽 O. 6ιrιιrι
				3」		6			C
			9 7Hr		¾	，--*^^z^

				‘648 '
284	L(:( Orparkoi)	采砂区	6.0 6.0							S(JBK	线宽 O. 3ιrιιrι

393

内河电子航道图技术规范(JTS 195-3-2019)

续表I). I. 1

序号

名称

含义

样式(""“)

颜色

线宽

复杂线型符号

2*5

l,C(PIPARK51)

可能存在危险物的海底管线区的边界

吊丁河

—<

萝^

KO 8.45

30 ^^J--^

CIIMCD

线宽O. 3ιrιιti;圆直

径 1.9∣r∣m

14.34

286

I.C( PIPARKfil)

可能存在非危险物的海底管线区的边界

同Te :~^

6.00 _l

XOO 飞,45 >

14.3

30 pC

CIIGKD

线宽O. 3ιrι∣ri;圆直径 1.9 J run

287

I ,C(p∣psoιn5)

油气管线,海底或陆上

5.89

三

CIIM(JI)

线宽0∙ 3u∣ιr∣;圆直径 L 9∣mt)

288

LC(PIPSOLCfi)

水管线，下水道等

「5.12 / • ɪ I ɪ——O

CII6RI)

线宽0. 6uι∣f∣;圆直 ⅛ 1.14ιrι∣n

289

LC(PRCARK51)

预警区边界

30.30

GIIM(JI)

线宽 0. 3ιrun

,924

1 Er

≡Tφ

A V ^y ~

氫 1

290

I .C (PI PO 111X)1)

轉&管道

CFlBLK

线宽 0. 3ιrιιrι

291

LC(PRI1AKK1O)

露天采掘场

G rr

CIIBLK

线宽 0. 3πιιrι

292

Le(QuESMRKi)

缺少信息导致无法符号化的要素,或者符号库中无此符号

sɪ

J⅛54——

3.00

8.10

CIIM(H)

线宽0. 61 run；问号符号尺寸见符号SY (QLlKSMRKl)

394

序号

名称

含义

样式(mm 复杂线型符号

颜色

附录D显示

续表1).1. 1

线宽

293	ι.c(Rcκπmi)	管制推荐航道中心线，细节未定义	o 、	I 24.00					7	TKKCD	线宽0∙&nm:问号符号尺寸见符号SY (QlwSMRKl)

			寸一J	j<3∙5O
				I 11.47 ' 1 15.58
			/I 8.07 I 丨.60 -‘ 堂Kr- NQn			宀8」0

					-^{4 z}4 Jj 2∙00 17(
294	LC ( KcRTCLII)	管制双向推荐航道中心线，不基于固定标示	兩、㊉ 2 U I 1.( 結 2,00	23.0Q 4.50			j	1.60		TKFCD	线宽 O. 3ιtιιrι
295	LC(RCRTcL12)	管制单向推荐航道中心线，不基于固定标示	23.0()							TKFCD	线宽 O. 3n∣"∣
			10.40			2.00 1.6(
			W ]• °- GL / 3.(	)0 H
296	LC(RcRTCLl 3)	管制双向推荐航道中心线，基于固定标示	23 4.50 ①,N = 8.07 風0I—— 2.00		.00		5 ɔ 8.10 I R			TRrcl)	线宽 0. 3ιrιιr∣
297	LC ( K C KTC1/14)	管制单向推荐航道中心线，基于固定标示	弓产	23.00						TRrcD	线宽｛). 31 ri Ul
				10.40
						——>^- ,8』。' 1.00 Zoc 1.6(

395

内河电子航道图技术规范(JTS 195-3-2019)

续表I). I. 1

序号	名称	含义	样式5w)				颜色	线宽
复杂线型符号
29*	LC(KECDEM 2)	非管制推荐航道,方向在数据中未定义		22.56			ClKiHP	线宽0. 3∣u∣fl;箭头符号尺寸见线符号 LC(DWLDEHH )洞号符号尺寸见符号 SY(QUlHSMRKl )
				3.25


			4.78 7 一 '7.6:		Γ
299	LC(KbrrKOT)	非管制推荐双向航道,不基于固定标志		. 22.56			CIIGKD	线宽0.3Bu ri；箭头符号尺寸见线符号IL (DWLDI-M)I)
				3.25
				▲(-		二二

			4.78	^；----------^
				1043」
3(冷	LC(KECTRClO)	非管制推荐双向航道,基于固定标志.	≡、「	, 2056			CIICKD	线宽0.31 run:箭头符号尺寸见线符号IC (DWLPI-ToI)
				.4.78
			∏s 4、-			>—4
				1Q.43 ]
301	LC(RECTHCll)	非管制推荐单向航道,非基于固			17.31		CIICKD	线宽G % t\|1 ti:箭头符号尺寸见线符号IC
					工25

			^工3			H Q
		定标志						(PVVIJ)IMi)

					10.27 I
302	LC(KECTHC12)	非管制推荐单向航道,基于固定标志	O —⅛__		17.31		CIKiHP	线宽0. 3∣ιn∣i;箭头符号尺寸见线符号 LC(DwLDEH)I}

			二 I㊉
			E -⁴^---
					10.27 ¹
3()3	LC ( KKSAKK51}	限制区边界	戸叫 1,52				CIIM(U)	线宽0. 3ιrιιM
304	LC ( RK(*TR11 }	整治建筑物	应		「」^		SCLBB	线宽 0∙ 31 run

396

附录D显示

续表IM-I

務	名称		样式				颜色	线宽
复杂线型符号_________
305	LC(SLOCiKlBO)	滑槽	®l	5___16.0 一			CllBLK	线竟 0.3ιrιιrι
306	LC(TIDINra)	有潮汐信息的区域的边界	E 3.06	，一3131 6.00 ---/ 7.25		—^	CIICRI)	线宽0.31nm;半圆直径3. 36mm; 3汐信息符号尺寸见符号 SY(TmEIIH)D
307	LC(VLOIAhX)I )	流速线	2.0 2.0 I 6.0 r 6.0 j I				CUBLK	线宽 0.3∣rιιιι
308	LG( W ATCoNOl)	倒虹吸			0.4帀		Oir∏AV	线宽 0. 3∣NlH
309	LC( WAT(X)NOZ)	输水槽			⅛∣.0 =⅞_l L		OlITLW	线宽 0.3"∣∣"
310	M；(WATC()N03)	沟渠					UIlTLW	线宽 0.3∣nιn
311	l£( W ATcoN05)	干沟	1.0 1.0 ≡r√⅛ 3.0				UUTLW	线宽 0.3n∣ιn
面样式符号_________
312	AR(AlHARE02)	飞机场区域的符号样式	2,45’	6.18 ,			LANDr	线宽0.3"∣m
			苗			4
			1.88,	•49	O

397

内河电子航道图技术规范(JTS 195-3-2019)

续表D. 1」

序号	名称	含义	样式(""")		颜色	线宽
面样式符号
313	AP(I)IAMONDn	小于安全等深线的区域	▼	∣22.50> 二	IJKPCN	线宽 0. 3ιr∣∣r∣
314	AP(bKCARE()l)	疏浚区	g	I匚	CIKiRD	点直径ɑ痴心此样式中的点不应大于 0.3InM
		险恶地，不适宜航行
315	AP(bX)L∣LAKQl)	险恶地，不适宜航行	W		CIICBD	线宽 0. 3∣HlH
316	ΛP(^IIR(∞)	有渔栅的区域的符号样式	&04	- ®	ClIGKD	线宽().3∣tιιι∣
			飾 `［口 I	- ®

317	a P(FsiifACM)	有渔网鱼梁的渔区的符号样式	U66卜	S _φ	ClleRD	线宽 0. 3l"lli∙
317	a P(FsiifACM)	有渔网鱼梁的渔区的符号样式	2.	84	ClleRD	线宽 0. 3l"lli∙
		渔港的符号		7.90
318	AP( FSIIIIΛV02)	渔港的符号		7.90	CllGHD	线宽 O. 3 IrUn
			1 6.	J
		冰区的连续样式
319	AP(IGKA R E04)	冰区的连续样式			CIICKD	线宽 0. 3ihiii

			I 7.0
		渔场的符号样式
320	AP(MAKGLlim)	渔场的符号样式			CllcKD	线宽 O. 3ιιιιιι
			0.90^ 1.75

398

附录D显示

续表lλl.l

序号	名称	含义	样式（"""						颜色	线宽
面样式符号
321	AP( MARSIIKSn	沼泽的符号样式	4.00, 2.01 T I 0,76 1.14						CIIBKN	线宽 0. 6nurι
322	AP(NOI)ATAO3)	无数据区	汇			602,			GIICRI)	线宽0. GiHiu
323	AP( PBTSIIKOl)	未完成的测量区域	2.01						UIlCRD	线宽0. Mm
324	AP(QL!I⅛MKK1)	缺少信息导致无法符号化的要素，或者符号库中无此符号	2.0			2			CllMcD	线宽（问号乂）.3"."; 线宽（问号点2 8，也
325	A P(RCKI.I)C01)	岩石或珊瑚礁干出岩			,15.41 1.85			X_o	LANDr	线宽 Q. 3∣rι∣rι
			Z	L
326	AP(SNl)WAVOl)	沙波的符号样式			11.79 0.35				CIICKD	线宽 0. 3mιrι
					F八八
			-r.. I		.25 2.0		Γ 0
327	AP(TSSJCTa2)	预警区或者航道分隔或交叉或环岛	,5 QO						TH 卜Er	线宽0.31Miri
328	AP(VEeaTN03)	植被区域符号样式	1.3 E		产 2,(	I 2.20 2			IANPK	线宽 Q∙ 3∣r∣∣r∣
329	AP( VK(；ATN04)	红树林符号样式	/4.叫				S		LANDK	线宽 0. 3ιrιιrι

399

内河电子航道图技术规范(JTS 195-3—2019)

D. 1.2符号显示指令应符合表D. L 2-1 ~表D. 1.2-5的规定，表D. 1.2-1复杂点符号显示指令

序号	__________符号显示指令__________
1	"######" _?" " ₁¹¹ SY (Hl)KSM RKl )" _? ¹¹5¹¹ _f ¹¹ O" √^l 5TANDAKI)" √^l21()K)"
2	U ACllARK" J " JSY( ΛCII ARK02)" J6" J O" J¹ STANDARD"「26220"
3	¹¹ ACIIBKT¹¹ √^l UJSY ( ΛCIIBRT07) ；TK(INl & 石 ^l_τ ¹OBJNAM ^l,3_t k2, ^l15Γ10 ^l_τ 1 J}_τ CIIBLK_t29 )" J 5\ ¹¹ ()"」ST AN DA R DUJ 26220"
4	ⁱⁱaikakkⁱⁱ√ⁱ^ιl,^ιιsγ( aikahito)^,ι _τ^ιι4^u _τ^llo^π,¹¹ oτιikb ¹¹ √^ι32240^ι1
5	¹¹ EcNcARUj " _τ^llSY( BCNCKN(B) ；TK( ^lb∣∣ %x ^l₇,^l0BJNAM ^l,2√l _τ2√15Γ10 I-IT-I ：CllBLK：21 )^l' J¹S¹¹₇ ¹¹ O" √^lSTANI)ΛKI)" _τ ¹¹27020"
6	¹¹ BCNGAK"-" BCNSIIPl" _τ ¹¹ SY ( BCNJSTK()2 } ；TI<( ^lbιι %h ⁱ√OBJNAM ⁱ_t2 √1,2, ⁱ15Γ10 '_t-1 _t-1 _t GlIBLK_t21)" ,^ll8" √^l O" √^l STA N DA K I)" √^l 27()20"
7	"BCNCΛR" JBCNSIIP3" JSY( BCNT()W()1 )；TC( ^lb∣∣ %τ '_? ¹OBJNAM IT2∕,2jl511() ；-1 ,-2, CllRLKT 21 )" _τ " 8" J¹ O" √^l STΛNI)ARI)" √^l27020"
8	UBCNCAM」BeNSlIP4" JSY ( BCNLTeol )√ΓE( ^lb∣∣ % 贅 ^l_τ ¹OBJNAM ∖2 J ,2jl5110 ]1 ,-2, CllBLK, 2])u Jgu，()'∙ J' STA N DA K I)" _τ.¹¹27020¹¹
9	¹¹ BCNCAK" ₇¹¹ BCNSIIP5" √' SY ( BCNOKNOl ) ；TK(Ibll %h ⁱ√OBJNAM *2,1,2」151 Ia ^l_τ-l「2」：IlBLK, 21)" _γ"S" J¹ U"「STANDARD" J27()20"
To	¹¹ BcNCΛR" J BCNSllP7" J SY ( BCNcENOl ) ；TI<( ^lb∣∣ % s ^l_τ ¹OBJN AM *2」，2」15110 ^l_τ-l」2 J：IlBLL 21» J 8" J O"」STANI)ΛKI)" _? ¹¹27020"
11	UBCNlSD" J H JSY( BCNCKN()3) <n* Li ⅜s ',¹OBJNAM ^l_τ2√l,2, ⁱ'151W ^l_τ-1 _s-1, Cl IBLK_τ21)" _τ^ll8" _? ¹¹ O" √' STANDARD" √^l 27020"
12	¹¹ BcNlSD" J BcNSllPl∣]" SY ( BcNSTKO2 ) ； TE(Ibll % 肯 ∣J()BJNAML 2： 1 ： 2 J1511Q L -1 ： -1, CllBLKT 2])" j8"J ()"「STANDARD" J 2702(”
13	"BCNISDUJBCNSllP3" JSY (BCNT()*01 )；TK(Ibll % 为丁()BJNAM [2,1,2」15110 ^l_τ-'l _τ-2_τCIIBLK_τ21)" ,^l,8" ,^l' O" ,^uSTANI)AKI)" ,^h27020"
14	¹¹ BCNISI)¹¹ √^l BeNSllP4" J SY ( BCNLTcol 兀 TE(IhU % 升',¹OBJNAM ^l₇ 2 _τ 1 _? 2 √ 15Γ1(> ^l,-l _τ-2₇ CllBLKT 21) Uj 8" J O" √^l STANDARD" √^l27020"
15	"BCNISD" √^l BCNSllP5" J SY ( BCNcNN()1 )；TK( ^lbn % JJ)BJNAM ；2J ,2「」5'LIo '_τ -1 _τ-2 _τ Cl IBIK₇2i” J"」()"JsTANDΛKD" J2702()u
	¹¹ BCNlSDUJ BCNSllp7u J SY ( BCNCrNoI )√∏<( ^lbιι %h ⁱ, ¹OBJNAM ⁱ₅2∕1 _t2√15'11() ⁱ_s-1 ^2_tCIIBI,K_t
16	21)" Jg¹¹ J O" √^l S^,ΓANI)AKI)" √'27020"
17	¹¹ BCNLAT¹¹ _τ"¹¹ _τ^llSY( BCNCI<N03) ；TE( hi % 汗 ^l√()BJNAM ¹ _t2√l_τ2_? ^l15Γ10 ^l_τ-1 _τ-1 _?CIIBLK,21 )" Jg： ¹¹ ()" JsTANlHKD" J27()2(尸
18	¹¹ BCNLΛT J BCNSlIP2CATLAM1" J SY ( PRlCKM)3 ) ； TE(Ill %* ',¹OBJNAM ^l_τ2 J _τ2√15Γ10 L-I₇-I₇ CllBLK,21)" J8" J()"「STANDARD" J27O2<Γ
19	¹¹ BCNLΛT" J BCNSllP2CATLAN2" J SY ( PRlcKKO4) ；TE(Ibll %« ^l₇¹OBJNAM ^l_s2_fl _τ2,¹ISITO ^l₅-I₇-1₇ClIBLK,21 Mlj8"」()UjsTΛNDARD" J2702()"

400

附录D显示

续表 D. 1.2-1

序号	__________符号显示指令__________
20	UBCNLATu」BCNwlP6Cl)N∖∙ ISN JSY (C∙AIRNS11);TE( %打％∙÷√J()BJNAM [2」，J 511。]1,∙1,CII-BLKaI)" J8" J ① J STA N DA K I)" √^l 27020"
21	^ιl BcNl 工Tj Bcnsiipi ¹¹ √^l sy( BCNSTK02)； TE(Ibll % κ ^l₁ ^lo bjn am ；2j ,2J5110 ：-i「i<iiblk, 2[)u Jgu J O" _?" STA N DA K I)¹¹ _r ¹¹27020"
22	¹¹ BCNLAT" √^l BCNSIIP3" √^l SY ( BCNT()&01 ) ；TK( ^lb∣∣ % s ^l₇¹OBJNAM '_f 2/1 _?2_? ^l15110 ¹ _?-1 _?-2. ClIBLK_τ21)UjguJ()Hj STANDARD" √^l 27020"
23	¹¹ BcNLATUj BCNSllP4"」SY ( BCNLTcol ) ；Tk( ^lb∣∣ % 齐 1)BJNAMI2】1,2」1511。-1 _y-2.CIIBIX, 2i )∣∣ j-g∣- _τ∣∣ Q∣< _?u STANDARD" √^l 27020"
24	UBCNIWWJ BCNSIIP5" JSY ( BeNCrNo1 ) ；TE〈 ∣h∣∣ % s ^l, ¹OBJNAM ^,_f 2/1₁2√15110 [-1「2TCllBLK, ₂₁)i∣_ι∣∣₈∣∣ _τ∣∣()∣. _?n STANDARD"J 27020"
25	¹¹ BCNLATj BeNSllP6u J SY ( CΛIKNSOl ) ；TC( ^lb∣∣ % h ⁱ_t ¹OBJNAM ^l,2_y 1 _?2 _t ⁱ15Γ1() [-1「1, CllBLK, 2i)UjgHjUHJ STΛNDΛRD" J27()20"
26	¹¹ BCNLATⁱ¹ _tⁱⁱbcnsiihⁱⁱ₇ⁱⁱsy( BeNCKNoI)<叩〈％∣ %>「()B_lINAMl2,1,2ji5iιc [-1,-2TellBLκ, 21 )U」8" J()" JST.AND.ARD" J2702("
27	¹¹ BCNSΛW" _τ" "√'SY( BeNCENa3)；TE(Ill %÷ι ^l_τ ^l()BJNΛM ∖2₁U2/ɪʒɪK)：-l「1,CllBl,K,21 } “ J 8", ¹¹ O" ,"STANDARD¹¹ _τ ¹¹27020¹¹
28	¹¹ BCNSΛW" √^l BCNSllP1" JSY ( BeNSTKO2 ) ；TE( IbIi % Jj)BJNaM ：2J ,2 J15H0 [-1「1,CllBLK, 21)uj8" J O" _τ" STANDARD" J¹27020"
29	¹¹ BCNSΛW" √^l BCNSIIP3¹¹ √' SY ( BCNTOWOl) ；TK( ^lbιι % h ⁱ, ¹OBJNAM ⁱ,2√1 _t2_t ⁱ15Γ10 ⁱ.-U-2_tGlIBLK_t 21) UJgUJ O" _τ" STΛNI)ΛHD" _s"27020"
30	¹¹ BCNSAW" _t" BeNfllP4" JSY ( BCNLTCoI )；TE(Xli %」J)BJNAM [2」，2「1511() ：-1,・2<IlBLK, 2] Aj8" j(尸 J STANDΛRD" J27020"
3‘1	"BCNS A W"_?" BCNSllp5" JSY(BCN(需 N()1)； TE ( %ιι % ⅜i ^l√OBJNAM ',ɔ. 1 _τ2 _τ ^l'15'l 10 [-1 *-2. CIIBLK, 2i )∣∣ Ji₈Ii _?ii ()∣∣ _?n STANDARD" √^l27020"
32	"BCNSAW" _τ" BCNSII∏" _τ" SY ( BCNGKNOl} √∏<( ^lbιι %h '」()BJN*M〔2」J, i5'l 1() ；「1「2,CllBLK. 21 V J8" J ()" J STANDARD" √^t27020"
33	UBCNSPPUJuj5Y(BCN(；KN()3)； TE(Ill % 弓 ^l√OBJNAM ∣,2,l,2jl5110 ] 1「1, ClIBLK,21) “ J 8", ¹¹ O" _?" STA N DA K I)" _τ ¹¹27020¹¹
34	^u BCNSPP" √ⁱ BCNSIIP6C()N∖ I5Γⁱ _τ ¹¹ SY (CAIKNSl l) ；TK( ^lbιι %」J()B川.*M〔2「1，「15110 ^l.-l,-l _τGII-BLKT21)" JgUJ ()UjSTANI〕ARD" J2702(∕
35	¹¹ BCNSPP"JC-ATSPMl8" J SY ( NOTBR Dll)二 Tr ( %ιι % ÷Λ ∣()BJNΛM ；2 J ,2, i5110 ； 1「1,ClIRLK, 21)" J8" J U" J STANDAKD¹¹ _f ¹¹27020"
36	UBCNSPPljeaTfPM44" JSY(BCN(需NO1)；TE( hi % m ⁱ√OBJNAM ⁱ_t2√1 _t2√'15'11O ]1「2,CllBLK, 2'I)UJ8" JuUJ 5TANΓ)AKP" _τ"27020"
37	¹¹ BcNSPPuJ BCNSlIPiuJ SY ( BcNsTKo2 ) ；TE(Ibli %τ ∣JUBJNAM ； 2,1,2」15'Iia ∖-'l「1₁ CI1BLK_τ2B" √'8^l' _?" O" _τ" STA NDA K I)" _r ¹¹27020"

401

内河电子航道图技术规范(JTS 195-3-2019)

续表DJ-2-1

序号	__________符号显示指令__________
38	UBCNSpPUjBCN引IP3" JSY ( BCNT(Jwo1 )；TK( %ιι % JJ()B川 AM ；2,1,2」15110 ^l₁- l _τ-2,CIIBLK_τ21)" √^l8^u J¹ (尸」^ISTANDA RD" J 2702 伊¹
39	¹¹ BCNSPP" _τ ¹¹ BCNSllP4" J SY ( BCNLTCOl )；TK(IbU %甘 ^l₇¹OBJNAM ^l_τ2√l_t2_f ^l15110 ¹ _τ-1,-2. Cl IBLk₇21)" ,"8" ," O" ,"STANDARD" √^,27020"
40	¹¹ BcNSPPIjBcNSllp5"」5Y ( BCNCENOl )； TH (Ibll %勾丁()BJNAM [2,1,2」15110 ： -'1,-2, Cl IBLKT 21 尸 J%∣ J ()UJSTANDARDUj27020"
41	¹¹ BCNSPP^ll√^l BCNSllP6" JSY(CaIRNSoI) ；TE( Ibll % S ^l_e ¹OBJNAM ¹ _τ2_τ 1,2√ 15110 ^l₁-1 _τ-l_τ CIIBLK₇21)" √^l8" √^l (FjsTANDARl)Uj27()2()"
42	UBCNfPPUjBCNSlIP7"」SY ( BCNGrN()1 ) ；TE( ^lb∣∣ %- h ⁱ_j ¹OBJNAM '√2∕1 _r2√1511() ：-1,-2,CllBLK. 21) u Jg"J O" √^l STA N DA B I)"¹¹27020¹¹
43	¹¹ BrRTlis' J " JSY ( BKTIIN(X)I ) ；T“ ∣N∣∙ % 背 ^l₇¹OBJNAM 'ɔ/l ,2√15Γ10 ；1,0 J：lIBLK,29 )" ” 5\ ¹¹ ()UJ OTIIKH¹¹ √^l32440"
44	"B()YCΛK" _τ"¹¹ _τ"5Y(B()YGKNO3) ；TK( ^lby %s ^l√OBJNAM ^l,2√l _?2/15110 ^l.-^,l,-1 _τG1IBLK_τ21 }¹¹ ,"«". ¹¹ U¹¹ J STΛNI)AKI)" √^l 2701()"
45	¹¹ BQYCAM]" B()Y SI I Pl" J SY ( BO Y CO NOl )； TE(Iby %s ^l_τ ¹OBJNAM ^l_τ,2_τI _τ2_τ ^l15Π0 ^l_τ-l _τ-l _τ CIIBLK, 21)" Jg" J ()" JSTANlMKDUJ2701OU
46	¹¹ B()YCAR"」BOYSIIP2" J SY ( B()YCANOl )√∏<( ^lby % sc ^l_f ¹OBJNAM ^l,2√l _j2_? ^l15Γ10 ^l_τ- l「1,CllBLKT 21 ”1 JgHJ ()UJSTANDARD"「27()10"
47	¹¹ BOYCAK" ," BOYSIIP3" √'SY ( BOYSPIIOl ) ；TE( ^lhy %h ⁱ√OBJNAM ^l_τ2√k2_τ ⁱ15Γ10 [-'1「1 <1IBLK, 21)" J¹8" J¹ ()" JSTANDARDUj2701①
48	¹¹ BQYCAK" J BOY SI I P4" _τ" SY ( B()YP∣U)1 )： TE(Ihy % s ^l_τ ¹OBJNAM ^l_τ2_τl _τ2₇ ^l15Γ10 ^l_τ-l₁-1 _τ ClIBLK, 21)" J8" J ()"「STANDARD" J2701()"
49	^,l BOYGAKⁱ¹ √ⁱ BOYSiIP5" √^ι sγ( Boysproi)；ti<( ^lh> %h'√objnam ^l₇2,L,2∕15∏0 ^l_τ-ι _τ-ι _tciibi,k_t21)" √^,8" J¹ O" √^l STANI)AK I)" √^l 27010"
50	"B()YCAR" Ji B()YSIIP6"」ISY(B()YB*R01 ) ；TE( ^lby %, h ^l_f ¹OBJNAM ⁱ_t2_t1 _?2_? ⁱ15Γ10 ¹.-1 _t-1 _t ClIBLK₇21 ) " J¹8" √^, O" √^l STANDARO" √^l2701()"
51	¹¹ B()YCAR" _t" BUYSllP7" JSY ( BOYSliroi ) ；TK ( ¹ i>y %-« ^l√OBJNAM ^l_τ2≠ 1 _τ2√ 15Γ10 ^l,-2_τ-1 _? ClIBLK_t21}" ,^ll8" √^l O" √^l STANDARDUJ 27()N)U
52	^ι, BOycak¹¹ _t" boy si ips" √^ι sγ( Boysproi)√γe(¹ b_y % JJubjn *m ^l₇2_τ1₇2₇^l15110 [-1 ,∙ι, CllBLKT 21)" √^l8" √^l O" ," STANI)AK I)" √^l27<)l()"
53	¹¹ BOYINB"?¹¹¹ _τ^llSY( BOYINB()1 ) ；TE(Iby %h ⁱ_t ¹DBJNAM ∖2√1_t2√15Γ1O ^l_π-1 _τ-E GIIBLK_t21 )" _r" 8", ¹¹ O" √^, STANI)AKI)"√^l270'10^l1
54	¹¹ B()YISD" √^{i 11} _τ ¹¹SY ( BOYCKNtB )√∏<( ^lby %s 丁()闺NAMi, 2,1,2」1511() [-1 ,・1, Cl IBLK, 2IvlJgUT ¹¹ ()"' ST A N I) A K I)" √^l 27010"
55	UBuYlSDUjB()YSllPlUjSY(B()YC()N01 )：TE( ∣by %h ⁱ, ¹OBJNAM ；2」，2」1511G L-I_t-I_tCIIBLK₇21)" J8" J (F「STANDARD"「27()式尸
56	¹¹ BOYISir _τ ¹¹ Bt)YSllRrJSY <B()YCAN()1);TE( h % H ^l, ¹UBJNAM ^l_τ2_r l _τ2√15Γ10 ^l_τ-'1 _?-1 _τ ClIBI-K； 21)" ,¹¹S¹¹,¹¹ O" √^l ST A N I) A K I)" ₇¹¹27010"

402

附录D显示

续表 D. 1.2-1

序号	_____________•符号显示指令______________
57	¹¹ BUYISI)"」BOYSIIP3^l1 √^l SY ( BOYSPIIOl ) ；TE(Iby %κ ^l√()BJNΛM ⁱ_t2∕1 _?2 _t ⁱ15Γ10 ¹,-1 _τ-1 _τ ClIBLK_? 21 MljgUjDUjSTAND∙ARΓT J27010"
58	"B()Y ISD" J BOY SI IP4¹¹ _τ" SY ( B()Y PILOl } √∏<( 'l)y % J」()⑶N AMl, 2 ； 1,2」15110 [- L-1, Cl IBLK, 2])UJghjt尸 J STANDARD" √^l27010"
59	¹¹ BOYISI)¹¹ √^l BOYSIIP5" √^l SY ( BOYSPROl ) ；TK( ^,hy % χ L¹OBJNAM [2 J ：2」15110 ^l₇-1 _?-1 _τ CIIBLK_t21)"√'8" ," O" ," STA N DA K I)¹¹ ," 27010"
60	¹¹ B()YISD" J BOYSIIPfi" √'SY ( BUY BAROl ) ；TK( ^,hv % J」OBJNAM [2」*」15110 [-1『1<IIBLK, 21) ^ll√^l8" J¹ ()" JSTΛNDARD" J27010"
61	"BOY∣SD∖" B()YSIIPT J SY ( B()YSU∣P01 ) ；TN( ^lby %」」()BJNAML2「1,2「15110 √2_τ-l _t CΠBLK_τ21)^ll√^l8" √^, ()" J STΛNI)AKD" √^l 27010"
62	¹¹ BOYISI)¹¹ √^l BOYSIIP8¹¹ ₇" SY ( BO Y SPKOl ) ；TI<( ^lby % 夕 ^l_τ^l()BJNAM ^l_τ 2 _τ 1 _? 2 _τ ^l15110 ^l_τ-l「1 ： Cl IBLK, 21} UJ 8" J O" √^l STANI)ΛKI)" _τ ¹¹27010"
63	¹¹ BOYLΛT" J¹" _τ ¹¹ SY ( BOYCKN(B) √ΓE( ^lby %- ^l, ¹OBJNAM ^l₁2.1 _τ2, ^l15Γ10 ^l_τ-1 _τ-l _r Cl IBLK_τ21)¹¹ _τ^ll8" _τ ¹¹ () UjSTANDARD" J 27()1()"
64	¹¹ BQYIAT" J BOYSI IPl" √^l SY ( BOY CONOl ) ；TK( ^lbw % h ⁱ√OBJNAM ：2J； J5'11O [・ 1「LCIIBLK, 2i MlJgUj UHj STANDARD" _τ ¹¹27()10"
65	¹¹ Bs LATJ B()YSIIP2^l1 _t" SY ( BOYCΛNOl ) ;TE( ® % h ⁱ√OBJNAM ⁱ,2∕1_t2_t ⁱ15Γ10 ⁱ_t-1 _t-1 _t.CIJBLK_t2，] "I Jgn j Uuj 5TΛNI)AKI)" _τ"27010"
66	¹¹ BS LAT J B0YS∣m^ι' √^l SY ( BOYSPI IOl〉；TK( ^lhy % S ∣J()KlN AMI.2 J ,2」1511。] 1「1, CIlBLK, 21)" J¹S¹¹ _τ" O" J¹ STANI)AHI)" ,"27010"
67	¹¹ BOYLAT" _τ" BOYSIIP4" _τ" SY ( B()YPIID1 ) FTN(Iy % 斗「t皿NAMl2 1,2」15I lo ；H CIlRLK, 21)" J¹8" _τ" O" ," STANI)AKD" ,^l'27D10"
68	¹¹ BOYLAT" _?" BOYSII P5" J SY ( BO Y S PROl) ；TE( ^lby % x ^l₇¹OBJNAM ^l,2√l _? 2√ 15Γ10 ^l,-l_f- I₇CIIBLK_t 21) Uj8" JU" J STΛNI)AKI)" _r"27010"
69	¹¹ BUY I 工TJ B()YSIIP6" √^l SY ( BOY BΛ ROl ) ；TK( ^lby % $ ^l_τ ¹OBJNAM ^l_f 2,1 _? 2 _? ¹1511() ¹ _?. 1 _f -1₇ Cl IBLK _τ 2] MlJgUj (尸 J STANDARDUJ27()1(尸
70	¹¹ BoYLAT" J BOYSI∏^y7" _τ" SY ( B()YSU∣R)1) ；TE(II* % s ^l_τ ¹OBJNAM ^l_r2√l _τ2√15Γ10 ^l.-2_τ- 1 _τCIIBLK_τ21)"」8" JO" ," STΛNI)AKI)" ,"27010"
7'1	¹¹ B()YLAT^l' J¹ BOYSIire¹¹ √^, SY ( BOYSPROn ；TK( ^lby % 讦 ^l₇¹OBJNAM ；2J ：2」15110 ^l₇- l J I₁CIIBLK_t21)" √^l8" _τ" O" _τ" 5TANI)AKI)" √^l27010"
72	¹¹ BOYSAW¹¹ _τ." ",." SY ( BOYCKNtB ) ； TK ( ^lby % 汽 ^l₇,'OBJNAM ¹ _τ2₇.1 _r2√ 151W ^l_τ-1 _τ- I_tCIIBLK₇21 )" _τu₈∣∣ ₇∣_{l 0}H _τ"sτΛN∣)ΛKD" √^l 27010"
73	^,l BOYSAW" J¹ BOYSI∏5¹¹ √' SY ( BOYSPIIOl) ；TK( ^lby ^s ^l, ¹OBJNAM ^l.2∕l _τ2, ⁱ15Γ10 ⁱ<l _?-'l _τGIIBLK_τ21)^ll√^l8" √^, O" √^l STANDARD" J270N”
74	¹¹ BOYSAWilJ B()γs∣ I P4" _τ" SY ( BOY PIIDl) √ΓK( ^lby % `〔 K)BJNAMl.2,1.2」1511。[-1 _τ-l.CIIBLK_t ₂₁₎ U _ι H₈Ii _?n ₀∣∣ _τ∣ι STAN∣)ΛH∏'∣ √∣27<)10^l1

403

内河电子航道图技术规范(JTS 195-3-2019)

续表DJ-2-1

序号	__________符号显示指令__________
75	"B()YSAW" _t" BOYSIIP5" √' SY ( BOYSPROl )√ΓI<( ^lby %芍[∣()BJN*M ；2」，2」15110 ^l_τ-'l _?-1 _τCIIBLK_τ21)HJ 8“ j O" √^l STANDARD" _τ"27010"
76	^ιι Boysavv¹¹ √^l boysiipg”」SY(B()ybλkoi)；te( ^lb_y % κ Ij)BJNAm ；2」，2 J5iιo l∙1,∙1 ,ciiblk, 21" / K"，U" JSTANDARDUj2701()"
77	¹¹ BOYSAW" _τ" B0YSm^y7"√'SY( BO Y S L∣ TOl )√∏∖( ^lby % J」()BJNAM ∣,2,1,2」15110 丁2「1, Cl IBLK, 21)" /¹^" √^l O" _τ" STANDAK I)" √^l 27010"
78	¹¹ BOYSAVV" J¹ BOYSIIP8" ,^uSY( B()∖SPROl)扌Tr(Ihy % Jj)BJNAM ^l₇2_τl₇2_τ ^l15Γ10 ^l_τ-1 ɔl, GlIBLK_t21)" √^l8" √' O" ,"STANDARD" √^l27010"
79	¹¹ BOYSPP" _τ"" _τ"SY ( BOYCKN(B) ；TK( ^lby %斗 L ¹DBJNAM ：2」，2」15110 [-1 广 1=CI1BLK,21 )" J8： WJ STANDARD" √^l 27010"
皆0	¹¹ BOYSPP^ll√^l CΛTSPM9" √ⁱ SY ( B()YSl.∣P01 )；Tr(Iby % C」()BJNΛM ；2丁1丁2」15110 丁2「1, CllBLKT 21)" J^l8" J' O" ,"STANDARD" √^,27010^h
81	"B()YSPpujCATSPM15"JSY(B()YSU∣PO3hTE(%} %m ⁱ√OBJNAM ⁱ ,2√L.2. ⁱ 15Γ10 ⁱ,-2 _r-1 _? Cl ∣BLK_t21)"丿也"J (产」STANDARDUj 27()Ir
82	¹¹ BOYsppⁱ¹ √ⁱBoysiipi^lι _tⁱⁱsy(boyconoi)；TE(Iby %∏ ⁱ√objnam ^l₇2√1₇2√15110 ∖√i₇-kci∣b∣_jk_t21)" _τ ¹¹8¹¹ ?' O" √¹ STANDARD" √'27010"
83	¹¹ BOYSpp¹¹ √^l BOY S mŋ¹¹ √^l SY ( BOYCANO1 ) ；TE( ^lby % 省「()BJNAM ；2 J ,2J1511O ] 1「1, Cl IBLK, 21)" ,¹¹8¹¹ √^l O" J¹ STA N DA K P" J¹2701()"
84	¹¹ BuYSPP"」B()YSIIP3" J SY ( B()YSPI1()1 )√ΓE( ^lby %κ ^l, ¹OBJNAM ；2「1,2jl511O IrjLcllBlK, 21)U jgHJ〔尸 JSTAND∙ARD" J27(〃()”
85	¹¹ BOYSPP" √^l B0YSIIP4" √^l SY ( BOY PIUH ) ； ^,∏< ( ¹ by %« ^l_f ¹OBJNAM ^l_τ2_τ 1 _r2√1511O ^l_t-1 _?, 1 _τ Cl IBLk_τ 21 Vjg" J ()" JSTANDARl)Uj 27010 u
86	¹¹ Boγspp" √ⁱ b()ysi15" j s∖( Boyspkoi)；ti<( ^lb_y %∏ ⁱ√objnam ⁱ√2_tk2_tⁱ15'lio ^l_τ-ι_f-i₁ciiblk_t21)" √^l8" √' O" ,"STANDARD" √^l27010"
87	¹¹ BOYSPP" √^l BOYSIIPfiu J $、•( B_0yba_κ01 )；TE( %y % « ',.'OBJNAM ∖2_τl,2₇ ^l15Γ10 ^,,-l_τ-KC∣IBIX, 21)HjgUJ O" √' STANI)ΛKI)" √^l27010¹¹
88	¹¹ BOYSPP" _τ ¹¹ B0YSm^y7" _τ" SY ( BOYSLIPOl )；τ∣<( %y %« L ¹OBJNAM ^l_τ2∕l ∕2_τ ^l15Γ10 ]2j 1<IIB∣K, 21)" ,^ll8",¹¹ O" √^l STANDARDu「27010"
89	¹¹ B()YSPP" √ⁱ BOY SI IPS¹¹ √^l SY ( BOY SPKOl ) ；TC( ^lby % a ^t_s ¹UBJNAM ^l,2_τ 1 _τ2√15Γ10 ^l_τ,2^ 1 _s Cl IBLK₇ 2] / JgH j(尸」STANDARl)" J2701()"
9()	Il RHll)CF^Iu il Il U Il U Il Il Il » Il Il ɪl
91	UBLHARK" J " JSY〈 BL∣.A.AKE02hTX( OBJNAM32：2」15110〔1 #,ClIBLK二6”二叮"JelJ STANI)-ABI)" _τ ¹¹22240"
92	"BL∣ISCL" _τ ¹¹¹¹ J¹SY ( Bl∣IJS(JX)l)¹¹ _τ ^ll4" J¹ O" _τ" OTIIKK" √^l 32220"
93	UBUl5(“ JJrlJNCTN33con∖ Isiubjnam "J ^y( pos(;kno3)；tx( objnam,3_i2₁2√151io ^l_f i ,o_tcii-BLK,26) u ”• J ()" J STANDARD" J22220"
94	¹¹ BUISCL¹¹ √^l IΠ.∣NCTN20C0NV∣SΓ^l _s" SY( BL∣∣KKL13y^, √^l6" √^l〔尸 J STANDARDuj22220"

404

附录D显示

续表 D. 1.2-1

序号	__________符号显示指令__________
95	¹¹ BlII§(；[」J R!NCTN21C()N∖ SP JSY(Bl!IREL13/ J6" J(V「STANDARD" J2222O"
96	¹¹ BUllScLUJUlNCTN22C()N∖ ISl" JSY(BL∣IKEL14}u J6" JtV「STANDARD" J2222(产
97	¹¹ BLllScLUjH.∣NCTN23C()N∖∙∣S1" JSY( BU∣IREH4)" J6" J 0" _τ^l1 STANDARDUj2222。"
98	¹¹ BLllSCLUjrUINCTN24C()N∖∙ ISl" JSY ( BUI IR KL14)" J6" J UUJSTΛ ND A RD" J 22226
99	¹¹ BUllSClJ JrIlNCTN25C()N∖ IS— JSY( BU∣IREL14"' J6" JU"「STANDARD" J2222<Γ
I(X)	¹¹ BulSGLUjrLlNCTN26" JSY(BLllREM)5/ J4" J ()" J OTHER" J 3222()"
Ioi	¹¹ BUlSClj ,"口 INCTN27UJSY(BIllRKl05)" J4" J()" J UTIIER" J 32 220"
102	¹¹ BLllSCL"屮LINCTN33" JSY(P()ScKNO3)" J4" J " J OTlIKR" J 3222()"
103	¹¹ BLllSeLUJ H∣NCTN35" _τ ¹¹SY (TNKC0N()2)" √^l4" √^l O" √^, OT∣II<K" _τ ¹¹32 220"
104	¹¹ αa∣STA" _τ" U「％Y(CCUSTM)2)"」7" J ()UJ UTllHH" J38D3O"
105	H C∣∣KPNT" ^{11 ,i ll ll ιι ιι ιι ιι ιι ιι} <^ι H
106	^ll cκAN∣<s" √ⁱ " √^ιSY( Ckanksoi)" √^ι4" _τ^ι,o^,1 j^l otiikr" /32440^i,
107	UCTN∙W J" JSY (Cl IINrU06"^lJ4UjuUjSTANDΛRD" J 2605。"
108	¹¹ CTRPNTUj " J SY(P()S(；ENO4)"」4" J IIJ ()T∏KK" _τ" 3225()"
109	¹¹ CTS A K K¹¹ J¹" JSY (ClllNr()07)" J4"」()"JSTANDAHD" J2 6250U
110	U ('I I R ANT" ^{11 11} U ∣^l Ii H H it K ιι ιι ιι
Ill	¹¹ CLlRENTuJ ()RlENTclIR、ElJ」ςγ( Cl.∣RI<N^,R)l √)RIKNT) ； TE( '% 4. Ill LJJCLIRYRLI 3,1,2,
Ill	^l15Γ10 ¹J「1,CllBLK,31)" J5" J()" J()TIWRu J33()6(V
112	^llCL∣KKNT" √ⁱOKII<NT" √^lSY(GL∣KI<N^,∣υi _tORII<NT)" √ⁱ5" √^ιυ^l' √^l()TIII<R" √¹33O6O"
113	Il DAMc()N" ^{11 11 11 11 11 11 11 l}> >> Il Il Il
114	¹¹ l)AMCON" _t" CΛTI)ΛM3" _τ" SY( CIIINFOOfi)" _τ"4" √^l O" √^l STANDAKI)" √^l22OIO"
115	¹¹ l)ΛYMΛR" √^{l 11} J^,SY ( DΛYSQR21 ) ； TK ( ^lbι∣ % « ^l₇¹OBJNAM ^l₁ 2_? 1₇2_τ ¹15Γ10 ^l,- l _?-1 _τ ClIBLK_τ21 )¹¹ _s
115	¹¹V¹ √' O" _τ^llSTANI)AK I)" _τ ¹¹27025¹¹
116	"I)：AYMAR"」'TuPSlIPIg” 」'SY(DAYSQR21) ；TE( Ell 级T ^l√()BJNAM '_r2Λ _τ2√15Γl() ^l_τ-l _τ-l.CI1BLK_τ
116	21)" √'7" _τ" ()" J STANDΛRD" J 27025"
117	¹¹ l)AYMAK" √'TOPSIIP2(}" J¹ SY(l)AYSQR21) ；TI<( ^lb∣ι % s ^l_τ ¹OBJNAM ^l_y2_τl ,2jl5110 ；-l ,-1T CllBLL
117	21}U J7" J()U J STaNl)4RD" J27()25U
Iig	"D4YMΛR" JT()PSIIP21" JSY(DAYSQR21"TE(IbU %τ '_τ^lOBJNΛM ^l, 2 √1 _τ2_τ ^l15Γ10 [-1 .-I_tCIIBLK_t
Iig	21)"「7" J()" JSTANDΛRD" J27025"
119	"I)AYMΛR" JT()PSIIP24" JSY( DAYTRI21) ；TK(I)Il %h ⁱ√OBJNAM ；2」，2 J'15110 L- L-ITCllBLK,
	21}" J7" J O" √^l STANI)ΛKD" _τ ¹¹27025¹¹
120	UDAYMARUjT()PSllP25UjSY(DAYTKl25) ；TK(Ll % k IjuBJNAM ；2」，2jl511O '₇-l ,-1, CIIBLK_t
120	21)","7" ,"O" J¹ STANDAKI)" ,"27025"
'121	UDlSMAR"」'"JSY(DlSMΛR03 ) ； ΓX (INr()RM ,2,1,2」1511() ；2,0, CllBLK,21 )" ."7" _τ" O" _?" (y∏∣-
	KRUj 3243()"
I ɔɔ	"DISMAK" √^l CATDISΓ^l _τ ¹¹5V ( OISMAK04) ；TX( INKOKM；2_? 1.2? 151 K) ^l_t2_τO,CIIBI.K_τ21 )" _? "7" _τ" O" _τ
	ⁱⁱOTIIKR¹' ,¹¹32430"

405

内河电子航道图技术规范(JTS 195-3-2019)

续表DJ 21

序号		__________符号显示指令__________
123		"l)MP(；RI)" √^{l 11} J¹ SY(CllINrOO7»，4","【)"」STANDARl)" J26240"
124		」，()(；SlC" J " _f" SY ( FOCSI(X)I)" √^,6" √^l 0"," S^,ΓANI)ARI)" _τ" 27080"
125		¹¹ KOBSrC" _? ¹¹" √^l SY(F()RSTcoI)"」4\” 0" √^, OTIIKR" _?"32220"
126		¹¹ R)RS^,rC" _f ¹¹ C()N ∖ ISl "」SY(FoRSTen )",^ll4^ll√^l 0" √'STANDARD¹¹ √^l 22220¹¹
127		¹¹KSIIR C^ll√^l "√'SY (FSIIIIA VOl )∖"4"," ()"," ()TIIEK∖" 34040"
128		¹¹ FSIIRC",¹¹ CΛTHI'1" _? ^l'SY (I^l I KAC(B)¹¹ _τ^ll4" _τ" 0" _τ" OTHER" √^l34(M0"
129		"KSI IKACⁿ," CA^,IVIl∙2" _? ¹¹SY (1^11 FA(X}2)" _? "4" _? ¹¹0" _f ¹¹OTIIKR¹¹ √^, 34()40¹¹
130		¹¹ I^lIRAC¹¹ √^,CATHI'3¹¹ _τ" SY ( FSIIFAC02)" _τ"4" _?" ()^,1 _τ" OTHER" √^l34(¼0"
131		"l∙'SIIFAC" √^,CATHF4" _t"SY( FSIII∙'AC02)¹¹ _f^ll4" _τ"O" √^,OTIIKR" √^l34()4()"
132		ⁱⁱCATCON¹¹ _τ ¹¹ '^l _τ^llSY(CATC()lψy4)" _τ"8" _τ"()" _τ" STANDAKl)" ,"22010"
	133	"C*rC()N" JCATCAT2" ” SY(CATC()N04)" J8" J()"JSTAND∙ARD" J22O1O"
	134	¹¹CATCON"," CATCAT3" _?" SY( CATC0IΨ)4)¹¹ √^l8" _r^,l()" √^, OTIIKK" ₇ "32440"
	135	^∖∖Tam∖''CλTG∖T4" _τ^l,SY((λATC()N0 3)" _t"8" _r^ll()" _f ¹¹OTIll∙ K","32440"
	136	IlCRlDRNU II II II U II II II Il II Il Il Il
	137	"11RBRAC"」"J SY (ClMNr()07)" J4" J ()"」OTHER" J¹32410"
	138	"IlKKRAe" JC*n∣AΠ" J SY(N()LR()IO1}" J4"，()"」()TllER"「3241()"
	139	^l, 11RBFAC¹¹ _τ ^l, C A^,ΓI IA F4" _? ^,l SY (11K BIΛA(X)9)¹¹, ^ll4^π _? ¹¹0¹¹ /'OTHER" _τ ¹¹32410^l1
	140	"11RBFA(TjcATllA卜'5" J SY(SMcrAc02 M J 4" J O" _τ ¹¹ OTHER" , "32410"
	141	"I ll.∣ LK ES" √'" √^, SY (I IlH-KKS(H)¹¹,¹¹5" √^, O"," DISPLAY BASE" √^l 12410"
	142	"LICHTS" ₁^111, _τ"CS(IJCIΠ'SO5)"√'8" _τ" O" _τ" STaNDARD" J27070"
	143	u UTF∣T ” ¹¹ _? ^tl SY (IJTFLTOl)； TE ( ‰ %« ^l, ¹OBJNAM ¹ _τ 2,1,2_τ ¹151 ɪð ^l,-1,. 1 _τ CIIBLK_τ21 )^l, _τ" 8^l1, ¹¹ ()^ll√^, S^,ΓANPARI)¹¹ _τ^ll27010"
	144	"IJTVKS" J"「9、(IJTVESO1)；TK(LV % H ^l∕()BJNAM ^l_y2J _τ2√15110 ； 1「l<llBLK,21 NJ 8", ¹¹ U^ll√^l S^,rANI)AKI)"√'2701Γ^l
	145	¹¹ LNDA BK"?¹" J¹SY(LNI) A RKOl) ； TX( ()BJNAM₇L2₇2_τ ^,15Γ10 ^l₇0J ,CIIBLK_τ26) ： CS( QIJ APOSOl)" _?"4" √^l0" ," DISPLA YBΛSK" _τ" 12010"
	146	"INDKIΛ"」"」SY ( P()S(；KN04)；TK( ⅛ 3. 011 ιrr ^l_τ ¹KI-KVAT〔3.2,2 JlSl 10 : LON：l皿K28 )", ^,i4^,i₇"0" _f"OTIIKK","32010"
	147	¹¹LNDMRK" √^l UJ SY(H)SCENOi )^ll√'4" √^l0^l1 _f" OTIIKR" _τ" 3222O^μ
	148	"LNDMRK" ," CATIΛ1K17HINCΓN33C()NVISΓ¹,"SY(T()WI<KS(}3)√ΓX( ()BJNAM,3_τ2_r2√1511O ^l,l,-R ClIBLK,26)" J6" J(尸」STANDARD" J2222O"
	149	"LNDMRK" JCATLMKI5 rllNcTN20(X)N∖"SI∣^, JSY(BUlRELi3)'∣ ”6*6 JSTAiW∙W J22220"
	150	'ⁱLnpmkk¹¹ _τ^,lCATι.Mκi5R.∣NcrN2icoNvιsr^, _t" sy( Biiirkli 3)^lι j^l6^l1 ,ⁱⁱOⁱⁱ₁ⁱⁱStandari)¹¹ √^ι22220^ι1
	151	"LNDMRK" _τ" CATLM K17Π∣NCTN20C()N∖ ISΓ^l √^,SY( Bl ∣IREI；lɜ)^l, ,"ft" ," O" √^l STAN DAK I)" , "22220"
	152	"LNDMRK" _tⁱⁱCATIΛ1K17Π)NCΓN21C()NVIS1" _τ^llSY( BI∣IKEI.13)" _s^ll6" √^l O" √'STAN DA K I)" √^l22220"
	153	"IN)MRK"」CATLMK2(WUNCrN20C()N∖ ISl" JSY(BWREL13)" J6" JU"」STaNDAKAJ2 22 20〃
	154	"LNDMHK" JCATLMK2OruNcTN21 C()N∖ ISl" JSY( BlHREIJ3}"6]^lU「STANDARD" J2222O"

406

附录D显示

续表D.1.2J

序号	__________符号显示指令__________
155	INDMHK" J CATLMK23,UNCTN2 6C()N∖ ∣S1" JSY(BwKrLl5}" J6"」O"_τ" STANDABI)" _r"22220"
156	INDMHirjCATLMK20HlNcTN27C()N∖IS1" JSY(BwKrLl5)" J6" J0" √^lS^,ΓANI)AKI)" √^,2222O"
157	¹¹ LNI)MKK" ,^u CATIΛ1K17H.∣NCTN33¹¹ √ⁱ SY (TOWI-KS()1 ) ；TX( OBJNAM.3,2,2_τ ^l151 K) ^l_τ 1 _τ-1 _τCI∣BI.K. 26)"√^l4","()","OTIII∙R^ll√^l3222O"
158	"LNDMKK" JCATLMKl(X)NtISl" JSY(CAlKNSu)\屮’JU" JSTANI"KD",22220"
159	"LNI)M RK"," CATLM MCON ∖∣SΓ' √'SY (CIIIMN Yll)" _τ"6^,ɪ_t"()"_t"S^,ΓANI)AKI)^ɪɪ_?^ɪɪ2222O^ɪ,
160	"LNDMRK" JCATLMK4C()N∖ ISl" JSY(I)SILAEKII)"「6"、(V,"STANlHKD" J2222Q"
161	"∣_iNI)MRK" _t" CATLM K5C()N MSl" ,"SY ( FLCS^,ΓΓυi)", "6" _τ" ()"," S^,ΓANI)AKI)¹¹ √^l22220"
162	"LNDMKK" JCATLMKbCUN' 凹"JSY(ZASTKl1)" ,"6" ,1)" JSTANI“RD" J2222O"
163	¹¹LNDMKK" √^lCATLMK7CON VISl¹¹ _?" SY ( MSTC0N14)^,l _t"6^l1 √^l O" _τ" S^,ΓANI)AKI)" _τ ¹¹22220"
164	UNDMKK∖"CATLMK8C()N∖ ISI" JSY(P()SCEN03)" ,"6" J(V / STANDARD" J22220"
165	UlN)MHK" J CATLM K9C()N∖ ISl" J SY ( M()NI∣MT12)" ,”6” J ①，"STAND ARD" _τ "22220"
'166	"LN DM K K" ,"CATIΛiK10C0N∖ISΓ^, _r" ^∖ ^U)m^m2)∖^,,b^,' _t^,l()" ,"STANDABI)" ,"2222O^,'
167	"I.NI)MKK"√^,CATI.MK12C()NV∣S1" √^,SY( M()NI∣MT12)^,'√^,6" _t^h()^h ,"<ΓANi)AKI)¹¹ _τ^ll2222O"
168	UNDMKK" JCATLMK13C()N∖∣S1" JSY(M()MlMTl2)" J6" J(V JSTANDW J22220"
169	"I.NI)MKK" √'CATI.MK15C()NV∣S1" _τ" 5> ( DOMINI 1 )" _τ"6"," O"," S^,ΓANI)ARI)" _? "22220"
170	¹¹ LNDMBK" _t"CATI.MKlftCONV ISl" ,"SY( KASCANl 1 )∖^l'^ JO" J S^,ΓANI)ARO" _τ"22220"
171	^,lIJMI)MKK" _τ"CATLMKl7C()NVISl" _t"SY (TOVl KKS03)", ^ll6" _τ^l10¹¹." S^,ΓANDAKI)¹¹ √^l22220"
'172	"LNDMHK" J CATLMK18C()N∖ IS1 "」SY(WNDMlL12) Uj6"」(尸 JSTANlHHD" J22220"
173	"LNDMRK"」CATLMKl9C()N∖ ⑶ UjSY(WlMC()NIl)Wj U" JSTANDARl)“ J2222O"
174	"LNl)MKK"」CATLMK20C()N∖ ISI" JS> ( P()SCENO3)\"6"」()"」STANl)AKD"「22220“
175	"LNI)MKK" _τ"CATIΛ1K2OFIINCΓN2O^l1 _τ"SY ( Bl∣IKI<IDl)" _? ^ll4" _τ." 0" √^,OTIII-B" ,"32220"
176	"LNDMKK" JCATIAIKl" JSY( C川KNSoI)UJ4" J()","OTIII-K"√'32220°
177	"LNDMBK"," C ATI.M K3" _t"SY (Cl IIMNYOl)" ,"4"." 0"." OTIIKK" ,"32220"
178	^l,I.NI)MKK","CATI.MK4","SY( DSIIA FKOl )^,1 √^l4^,l√' O"," OTIIHR" _τ ^m 32220"
179	"LNDMKK" JCATLMK5"」SY(FLCSTRH 户，屮 JU" J OTIIEK" ,"32220”
180	"LNDMRK","CATI.MK6"_τ"SY( HΛS^,ΓK01)" _τ^,'4" ,^,'0"√^,OTIIKR","32220"
181	"LNI)MKK^,∖"CATI.MK7" √'SY( MS^,ΓC()N04)" √'4" J'()" J^,OTHER" _τ"3222O"
182	"LNI)MRK" √^,CATI.MK8" _f"SY( mSGKN03)" _?"4" J¹0" J¹ ()TIH<R" _τ"52220^h
183	"LNDMKK" JCATLMK9" JSY( M()NI∣MTO2)" √^l4","O","OTIIKR" _τ"3222O"
184	¹¹ LNDMBK" _t"CATLMKlO" _τ^,lSY( M()Nl∣M'IU2}"屮」U" JUTIWR" _τ ¹¹32220"
185	^llLNDMKk","CATLMkl2" _τ"SY( M()NIIMTO2)¹¹ ,^,l4",¹¹0","OTIIKK" _f"3222O^h
186	ULNDMRK"」CATLMKl3 ' . "SY( M()NI.∣M^,∣υ2)^π √^l4" ₁"0",¹¹ OTIIKR^h ,¹¹32220"
187	^mLNI)MKK" √^,CATI.MKl5" ,"SY( D()MKS001)",^,,4" _t"O" /¹OTIIKR" _τ"3222()"
188	"LNDMKK" √' CATI.MK16","SY( RΛSCAN01)", "4" √^,0" ,"OTIIEK" _τ"32220^,'
189	"LNDMHK" JCATLMK17" ,"“(TO宙EKsoI)" J4"」()"J()TllEIrj32220"
190	"LNI)MKK" _f" CATI.MK18","SY( WNDMll力2)"」4" J O" _τ" OTIIKK" √^,32220"

407

内河电子航道图技术规范(JTS 195-3-2019)

续表DJN-I

序号	符号显示指令 I
191	]LNDMRK" JCATLMKl^tT「$、(WIM(X)NOl)、，屮'J U" JUTIIKKUj32220" \|
192	ULNDMRKuJCATLMK20UjSY(PO**N("}u J4" J (尸 J ()TI WR" J32220" I
193	∙∏JWMKIC∕C0N^^
194	"LNI)KCN"," " ," SY ( P()SCENO4)； T∖ (()BJN AM, 1,2,2」15110 ；U「1, CllBLK, 2G)UJ 4"」①二 \| UsTANDARD" J21060" \|
195	"LOCM AC" _?"" _τ" SY(LOCMACOi)", "4" _τ" O" ,"OTHER" ,"31080" \|
196	^l, IDCPON" ."¹¹ .^,lSY( FLTII AZ02)" .^ll4" ." O" √^l OTIIKR" √^l 34050"
197	^llM,NPL∣B"√^{l ,,}√^lSY(CIIINF(X)7)" _r∙'4" J'0" √'()'∏∣EK" √'31020"
198	"MACV ΛR" _t"¹¹ _f"抬(M "NΛR01);TX(HLM M；,3」2」151IT FJLcllBLKN7/ J4"，(尸 Jt)TlLl ER" √^,31080"
199	"MAHCl!L" J " ,^l' SY(MARcIlLO2)"屮 JO"JSTANDARD" J26210"
20()	"MIPΛRE" √'" _τ"SY(CIIINF(X)6)" _τ"4" _?" O"S^,ΓANI)AKI)" _τ"26040"
201
202	"M()KKΛC' J CCTT()R77BCSSP3u J SY (BBYYOR(H)" J 8" J (尸，STANDA用KJ 27010"
203	^llM0KI∙AC" _τ^l,CΛTMOR7BOYSIIP6" _?"SY( BOYM()R03)" √^l8^l' √^l0" J'S^,ΓΛNI)ARI)" /27010"
2()4	"MORFAC" _τ'^,CATM()KΓ^, _τ" SY (MORKA(TO)" √^,6","()"," DISPLAY BASE" √^, 12410"
205	"MOKFAC/CATMm^
2()6	¹¹MOKFAC" _τ"CATM()R3" _?" SY ( PILPNT02)¹¹ √ⁱ6" J¹O¹¹ JⁱOTIIKB¹' ,"32440"
207	"MOKI∙AC" ,"GATM()R5" √'SY ( PII.PNT02}" √'6" ,"O" _τ" ΠISPLAYBASE" √'12410" I
208	ⁱⁱMOKKAC¹¹ ,^mCATM0K7" ,"Sy(BoyMOBII)" √^,8" _?"0" ,^,iSTΛNI)ΛKΠ"√^,27010" I
209	"NEM)BJ"」"JSY(NkN'()BJOl)"」文」S" JSTANDARD" J21U20"
210	"N EWOBJ" J SY MI NS" J CS(SYMlNSo1) “」6"」SuJsTaNDaRD" J 21020" I
211	U)BSTRNUJ " JCS(()BSTKNo6)" J4" J()" J()T∣WR" J3405(V
212	"()BS^,ΓKN" ,^πCΛT()BS7VALS0d" √^,SY( l∙()L∣I.CNI)l}" √^l4" √'0" ,"OTIIKH" ,"34051"
213	^π0BSITN∖^uCAT()BS8VΛLS0l.∣^u √'SY( H∕ΠIΛZO^ √^l4^l1 _τ^l,0" _t^ll()TIIEB" _t"34051^l1
214	¹¹OBSTRN" √^l CAT()BS9∖ ΛI5()U" JSY( 1CIIΛRKO2)" J4" J()" J ()TIIElrJ3405Iu
215	*4)BSTKIΨVCAT0BS10VAI5K)l!^ I
216	"0BS1TNVCΛT0B!^
217	U)BSTRN" JCΛT()BS8" JSY(□:川AZo2)" J4"JU" J()TIWR" J34050" ∣
218	PBSTRNUjCΛT()BS9" JSY(ACllΛRK0 2}u J4" JU" JUmKR" J34050" ∣
219	"()BSrRN" JCAT()BSlo" J §>( FLTIIaZo2)" J4"」()" JUn∣NR" J34050"
220	"()BSTRN" JMATLEVyu JSY(FLTI∣AZO2)" J4" JW」DlSPLΛY 845-/12410"
221	^,,OKSPLF","" J' SY (OFSPI.TOl) ；TR( ^lPmd %√,^,()BJNAM ^lJ,l ,2, ^l15110 " ,J,CllBLKjWJ5∖ "0"√^l DISPLAYBASE" J^, 12210"
222	¹¹PILBOP" _τ" ∖" SY(PlLB()P02hT 卜：(I Pll %h '√OBJNAM ¹JJ ₇2√15Γ1() ^l_τl ₁-l _yCIIBI.K,21}" √'6∖ ¹¹ ()^,l_τ"S^,ΓANI)ARI)^l,_τ^l128010"
223	"PILPNT" _?"" _τ" SY (PILPNTO2}^,1 ,"5"," O" J' DISPLAY BASE"," 12410"

408

附录D显示

续表 D. 1.2-1

序号	符号显示指令 I
224	"PIPABK" _s"¹¹ ,^llSY(CIIINHK)7)".^ll4" _τ^ll()","STΛNDARI)" ,"26230" \|
225	Ii P∣PS()∣ ¹¹ « H <> U Ii H ι∣ ιι ιι ιι ∣∣ ∣∣
226	"^PKCARK∖^^^
227	UPRl)4RF u ^{1111 1111 11 ll 1111 ll 11} IlU I
22S	"PκKλl^7∕GAJTKA5CON^ I
229	"PRDARE" JC ATPRA8C()N∖ ISl" JSY(TNKCl)N 12)" J4" J()" ,"STANDARD" J22220"
230	*4ΨDARP∕CA1TKA9CONVIS1^ I
231	"PRDAKK" J CATPR*1"」SY(PKDlNso2)、J3] U)" J ()0IWirj32270"
232	"PKI)ARK" √^lGATPKΛ5" √^, SY ( KLAS^,ΓK01)" ,^ll3"," O" /'OTHER" √^,3227O" I
233	^^iψκiMRrTτYΓPRA^^
234	"PRD W：“ JcATPRA8 "JSY (TNKC()N02) u J3" JO" JOTIIEir ,"32 270" ∣
235	¹¹PRDAKK" ,^llCATPKA9^ll√^,SY( WIMC0N01)" ,^l,3" ,"t)" ,'¹OTIIKR" √^,32270" ∣
236	"卩YYONS" JSY (P()SCENo3)” J8" J()" J DISPlAYBBSej 12210"
237	^llKAΠRI-l.∖^l1" _τ^llSY(KΛI)RFL03)" ,^l'6" _?" O" _τ^u STANDARD" _τ"2723O" I
238	"KADSTA" JSY(P()S(;ENol)UJ5" J ()"∣()TII∏r J 38010"
239	"RA∣)STAVCVrKA^∕S^^ Il)Uj5",U(VjOTllER"「38010"
240	HR APlDSu O H » Il ^l∣ ∣∣ HU ∣> Il II II I
241	"RCTLPT" J" JSY(RTIQEgl)" J4" JO" J5TTNDARRU J25020"
242	"RCTLPr「ORIENT" JSY (RCn,PT5 2,ORIENT) u J4" J (V J STAND ART," 2 5020"
243	"KETRrlJj UJSY(RKTRrLO1)"」6" JU" ,"STANDARD" J27OgO"
244	Il R()A∣)WY " Il Il Il Il Il Il Il II II II II II
245	"RSCSTA" _?"" ,"SH KSCS^,ΓA02}" _r"7","O" J¹OTIIKK" J^,38O3O" ∣
246	¹¹ RTPBeN"」"J SY(RTPBcNO2}" J 6“ J l)"TTaNDrW)miθ>
247	HRUNwΛY H ^{1111 1111 1111 11 ll} UH K >∣
248	USBDΛWL」"JTX(NATSuR,1,2,2 J15110 ^l_τ0_τ()_fCIIBLK,25)" ,^ll4^l1 J^,0" _?"OTIIKK","34010"
249	"SKAARE"√^l" √'TX(()BJNΛM,1,2jJ15U0 ：(M),CIIBLK,26)" J3" J S" J STΛNDARD∣' J21060"
250	”1LTNKUJ "JSY(TNKC()NO2)"J4∖"① J()TIIHrj3222OU
251	"SILTNK" _?"CATSIL1C()NVISΓ¹ ,"SY(SILBLiril)" _τ"4" _τ" O" _τ"STANI)AKI)" ,^ll22220" !
252	"SILTNKUjcATSll2C()N∖ ISl"」SY(TNKC()N12)" J4" J()"「STANDARD" J2222r I
253	"SILTNK" ₁"CΛTSII3C0N∖ ISΓ^,,"SY (TOWKKS(B)^l, J^,4" ," O" ,"STΛNI)ΛKI)" √'22220"
254	^llSlLTNK¹¹ _?" CΛTSII4(X)N∖ ISl"," SY (TOWEBSl2)¹¹₁^,l4"," O",^l, STANDARD" √^, 22220"
255	ⁱⁱSILTNK¹' _?" CONV∣S1" √^lSY(TNKC()N12)^,l√^,4^l1 ,^ll O" √^l STANDARD¹¹ J¹22220^l' I
256	”1LTNK" J (：ATSlLi" J SY(SlLBIlloI)" J4"」U" JOTIWK" J32220"
257	"SILTNKUJcATSl12" JSY(TNKC()N02)" J4" J O" ," OTIIKB" √^l3222()"
258	”1LTNKUJCATSll3" JSY(TuWERsOIVj4" J ① JDTIlKRU J3222O"
259	"SILTNK" _τ"CATSII4-" _τ"SY(TOWKKS(G)" _τ"4" J¹ O",^,' OTIIKR" _τ^l,32220"

409

内河电子航道图技术规范(JTS 195-3-2019)

续表 lλ 1.2-1

序号	___________符号显示指令___________
260	"SIS^,ΓAT","" √^,SY (SISTATO2)" _t "7" √^, ()^,' JSTANDAKl)I"28020"
261	i._Sl<_rAW.. I. .1 j'SY(S∣√ΓATO2)" _f "7" _τ" O" _τ" S^,ΓΛNI)ARI)" ,"2«()20"
262	"SLCONS"," ","SY( Morfaqb)；cs( Sle()NSo3)^,, √^,8" _t^,, o^u _τ∙^, ∣)∣sp∣λybase^u ,^,, 12410"
263	"顕()(；RlVj " J'SY (IIIIToroi)" √^,3" √^, S"_r"()TIIER^,' _t^,'32010"
2M	"SLOTOP" _y.^l," _τ" SY (1111 ：r() H)1)" ," 3^l,," S" _t" ()^,∏ I FR^,l _f." 32010"
265	"SLOTOP" J'CONVISΓ' _?"SY(IIILT()P11)" _t"3" _τ^,'S" ,"STANDARD¹¹ J¹22220"
266	Il SMmC" ^{il 11 11 11 11 11} <■ ■> ■< <∣ Il U
267	¹¹SNDW A∖" _τ" "_τ" SY (SNDwA∖02) ","4^,l√^, 0" √^l S^,ΓANI) AKI)", "24010"
268	”()UND(N J"」CS(S()l∣ND(N2)" ”6" ”()"，"()'门 IHR","33010"
269	"SPI. A K K", "^ll," S Y (Cl 11N F(X)ft)" _?" 4" √^l U" J STANDARD" J2fiO4()"
27()	"SPRING"," "JSY(SPRINC02V]"4"JU",U)'mrK"J34020"
271	"TJIM()N"√^," √^l SY (TII)EIITO1)" √'4^m.^,l0"." OTIIKR" √^, 33050"
272	^,,T_NIIMN","" ₉" SY (Tl DKIITO1)" ,^,,4'∙," O "J OTIIFR^h √^l 33050"
273	^,,TJΠMS","" √'SY(TIDEHTO1)" √'4" _τ"()" ,"OTIIEK" _τ"33O5O"
274	^,pΓS-H<B" √^," √^,SY( CIiRDKhXH )" ,^ll4" ,"O" _t" OTIIKB" _τ "33060"
275	"TS」、EB“」CAT一TSM)KIENT" ,"SY(FIQSTK01,()KlrNT)；TE('兔 4.1Hlu∣7 CUR∖EL ',3,l,2j5110', 1, ∙1, Cl IB LK ,31)" J 4“ J ()" J ()TI IE K"," 33()60"
276	"TS—FEB"」CAT_TS2() RlENT"JS>( EBBSTK01,()KlrNT)；TE(I %4∙ IlfLJJciJRVEL ：3」，2/15110； l_τ-l _tCIIBLK31)" √^l4" ,"()^π J^, OTHER","33060¹¹
277	"TS — FKB” JClT一TS3()KlENT"JS> (CUKrNTOI,()KlENT)；TE( '%4∙ 111 ku ^,_t ¹CUKVEL ^l,3_f l_τ2_τ1151 6」，∙1, CllBLK ,31)"」4" J O" J ()TI IEK u ," 33060"
278	"TS-PA I)" _τ"" _τ" S Y (Tl ΠS^,ΓK01)"," 4" _τ" O".¹¹ OTIIKB^h √^,33()fi()"
279	” N PN11"」UjSN TlDsTKOl)", 〃4" J O "_f ¹¹OTIIEK "_t" 33060"
280	u∙∣E PK∣∣n ∣. -'_j" sγ(T∣∣)STR0i )"√ⁱ4" J¹ ()"_f" OTIIKR" _τ ¹¹33060"
281	〃 TS—TIS",""," SY(TlDSTRo1}" J4" J ()" J UTII ER" ," 33060"
282	^,lTOPMAK" _t^h ",¹¹ CS( TOPM A BOI)" _t ^u 6¹¹ _f" O^,l _τ^,, S^,Γ A N I) A K I)" _τ" 27050^,'
283	UTllNNFlJ ^{1111 l, 11} "^{11 ll l,} ∣^," ^ι> ∣^,
2X4	"UWTKOC"/","CS(UBSTKNofi) "_t"4"_t^,'O" , ^l'OTIIKK° J34O5O^m
285	"VECATN" J^, "J" J "J "J ∖""
286	u ^ Λ'∏∙'AIJ^{l 1111 l, li 1111} "^{,l 11}" ^{l, 11}
287	"WATΠ∣R", "" ,^πSY( WATri∣R02) " ." ɜ" .¹¹0" . ¹ (XΠIEK" _τ"33O4O^rι
288	^,l WEDKLP" J^1,, J^, SY ( W EDKI .RB )^u ₁^l'V' .^u O",^,, OTHKR^l',¹¹34020"
289	'^,WRECKS'* _τ""," CS( WKECKSM) ^,i ,^,l4" _f ^m0^,'_t"(y∏IER" √^,34050"
290	"WRECKS" J CATWRK3∖ AIS() IlUJSY(F()11LeNDI)"」4" J ()" J ()TI∣rK", "34051"
291	"WKECKSUj CATORK3" _?" SY( l∙'()t∣I.CNI)l )¹¹ _τ"4" √^l0" .¹¹ OTIIKB¹¹ _? "34050"
292	"BOV N∖C_τ"" _t"SY( B()YCHN03)" √^l DISPLAY BASK" _t"27020"

410

附录D显示

续表 D. 1.2-1

序号	__________符号显示指令__________
293	¹¹ B0YNV(k" GATNCM5； CATBY 1)2" √^l SY ( BuYNv図5 )二TX ( OBJNAM/ɔ √L 2_? ¹'1511()匸 1「1, CllBLK, 25)" J8" JU" J DISPI貝YBASK"「27()20"
294	¹¹ BOY NV(∖" CATNCM6 ； CATBY 1)2¹¹ √^l SY ( BOY N V(X)fi) ； TX ( ()BJNAM , 2 亠 2」1511。^l_τ-E-l _τ CUBLK_t 2 5)" √^l8" _τ" O" √^l DISPLAY BASK" √^,27020^l1
295	¹¹ BOYNV(∖" CATN(；M5； CΛTBYI)1"," SY ( B() Y N∖ C03 )二 TX ( OBJN AM _τ 2 _τ E 2,¹15Γ1() [- I「I, Cl IBLK, 25}" J8" J ()" J DISPLAYBASr" J27()2()"
296	¹¹ BOYNVti?¹ CATNCMfi； CATBY 1)1¹¹ J¹ SY ( BOY N∖ (X)4) ；TX ( OBJNAM _τ2_τ 1₇ 2√ 1511() ；- 1 广 1, Cl IBLK, 25)" ,^ll8" √^lO" √^l Displaybask¹¹ ,^ιι2702()¹¹
297	¹¹ BOY NV(J√^l CATN(JM5; CATBY 1)3" √^l SY ( BO Y N V(X)7 ) ； TX ( ()BJN AM，J, 2 Jl 5110「1,- EGHBLK_r 2 5)" √^l8" _τ" ()" JDlSPLΛYBΛSU」27020"
298	¹¹ BUYNveJCATNcM6；CaTBYD3 u J SY ( BO Y N V(；08} ； TX ( OBJNAM .2 _τ 1₇ 2_τ ¹15110「1「1 ： CUBLK, 2 5)" J8" J()" J DISPlAYRASPJ27020"
299	¹¹ Rt)YN∖ CJ CATNcMl l 心TBYDIuJ SY ( Bt)YNVcI l ) ;TX ( OBJNΛM _τ2∕l _τ2√15Γ10 InClIBLK, 2 5)^ll√^l8^li J¹ O" _τ" DISPLAY BASK" _? ¹¹27020^l1
300	¹¹ B()YN∖CJ CATNCM11 二 CITBYD2" J SY ( BOY N V(Π2) ； TX ( OBJ N AM _?2 _τ 1 _τ2_t ^l15Γ10 ^l_τ<l _τ- I₇CIIBLK_t2 5) u J 8" J ()" J DISPLA Y BASK" √' 27020"
301	¹¹ B()YN∖CJ CATNCM4； CATBY 1)3 ¹¹ √^l SY ( B()YLATO9 ) ；TX ( ()BJNAM, 2,1「」1511。^l_τ-1 _τ- 1 _τ CIIBI.K_τ25/「％" J ()" J DISPLAYB4SkTj2702(尸
3()2	¹¹ BOYNV(；_?" CΛTBYI)1; CΛTN(iMl" √' SY ( BOYSPRB ) ； TX (()BJNAMaJ , 2」151IO ；- IJl <11BLK, 25)" j8” j U" Jdisplaybask" j2702()"
3()3	¹¹ B()YNV(l_τ^l1 CATBYI)1 ；CATN(；M2" _γ" SV ( BOYSPR¼ ) ； TX ( OBJN AM _f 2_τ 1 _τ 2√ 15110 ； \|「1, CllBLK, 25MlJg" J()" JDlSPLΛYBΛSP J2702("
304	¹¹ BOYNV(Λ" CATN(；M7" _τ^llSY ( BOY N∖ (XW) ； TX ( OBJN AM _τ2√l _τ 2 _? ¹1511() ^l,-1 _τ-'1 _? Cl I BLK_τ 25)" _τ" 8、 "()" JDlSPLΛ Y BASK" J 2702(尸
305	¹¹ ROYNYC J CATNCMgUjSY ( BO Y N ∖ (； 10) √Γ X ( O BJ N Λ M ₇ 2 ₇ 1 _τ 2 _τ ¹15110 ； 1 广 1 ： ClIBlj√25 )" J 8： ¹¹ O" _τ" l)ISPLΛYBΛSI<" √¹27O2O"
306	¹¹ BOYNV(∖ⁿ CATN(JM1" _τ"SY ( BO Y N V (；0 ɪ ) √ΓX ( O BJ N A M. 2 √1 _τ 2 _τ ¹15 '110 ] 1,-1, Cl IBLL 25}" J 駅二 ¹¹ O¹¹ √^l DISPLAY BASK" √^l27020"
307	¹¹ BOYNlC JCATNcM2" J SY ( BOYNVfXP ) ；TX ( 0BJNAM₇2₇1 _?2_? ^l15Γ10 ：-1 厂 1, ClIBLK, 25)" J &二 ¹¹ U" J DISPLAYBASKUj2702()"
3(用	¹¹ BOYNVG√' GATNCiMll ； CATBY 1)3" √' SYK B()YNVG13 ) √ΓX ( OBJNΛM _?2 J ₇2√I5Γ10 L- I _i-1_tCIIB∣_jK_t25)" √^l8" _τ" O" _τ" DISPLAY BASK" _τ"27<)20^l1
3(羯	¹¹ BOYSCN_f¹¹" √^,SY( B()Y(iKN<B)¹¹ _f ^ll8" √^l ()" JDlSPLΛ Y BASE" J 27020"
310	¹¹ BOYSCNJCATScM5； C()L()l∣Rl" _τ ¹¹ SY ( B()YSGNOl ) ； TX (()BJNΛM _τ 2√1 _τ 2 √ 15Γ1() ：- I「1, CllBLK, 2 5)" √^l8" √^l O" _τ" DISPLAYBASK" √^l27020"
311	¹¹ B(JY風;Nj(XTS(；M5； COLOUR?" J SY ( Bt)YSCN02 ) _ς TX ( OBJNAM _τ2√l _τ 2.¹15'110 ^l_τ- 1 _τ- 1, CIIBI.K_τ25)^ιl√^l8^l1 _τ" O" _τ" Displaybaskⁱ¹?¹ 27()20"

411

内河电子航道图技术规范(JTS 195-3-2019)

	续表DJ.2-1
序号	符号显示指令
312	¹¹ ECNNvCj " JSY(BCNCEN()3/ J 8" J O" √^l DISPLAY B ASE" ₁¹¹27020"
313	UBCNNV(；」'BCNSllPLCΛTNCM5" J SY ( BCNN∖'G07 ) ；TX ( ()BJNAM,2,1,2」1511() ',- I_j-I₇CIIBLK_t25)" _τ^,l8" ₇." 0" _τ " DISPLA Y B ASK" _τ" 27020"
314	¹¹ BCNNVC₇ " BCNSllP3二 CATNeM5" JSY ( BCNNV(X)9 ) ； TX ( ()BJNAM_T2₇.K2? 15110 ^l_τ- l _τ-1₇ C∣IBLK₇ 2 5)" √^l8" J¹ O" √' DISPLAY B ASK" √^l 27020"
315	¹¹ BCNNV(Λ" BCNSllPI(XhC.ATNCM5" J SY ( BCNNvGrl ) ；TX ( OBJNAM _τ2√l _τ 2 _τ ^l151K) ^l_τ- 1 _τ-1 _τGI∣BLK_τ25)" √^l8" √^l O" √^l DISPLAY BASK" _τ" 27020"
316	¹¹ BCNN\ (； J BCNSIIP1 ； CATNCM6U J SY ( BCNN∖ cog )∕rx ( ()RJNAM,2, I 2 115110 ^l_τ- l _τ-1₇ CIIBLk₇25)" J¹8" J¹ O" √^l DISPLAY BΛSI<" _τ"27(PO"
317	¹¹ BCNN∖C J BCNSim； CATN(iM6" √^, SY ( BeNNVC10)：TX ( ()BJNAM,2 J ,2」1511。；• 1「1，CllBLK, 25)" J8" JUnjDlSPI“AYBASEu「2702OU
318	¹¹ BCNNVC JBCNSlIPl()1；CATNCM6" JSY ( BCNN∖ C12) ；TX(UBJN*M『2」.2」15110 ] IJIJ：l IBlK, 2 5)" _γ^ll8" J¹ O" √' OISPLΛYBASK" _τ"27020"
319	¹¹ BCNNVG," BCNSllPl ； CATNCM1" _τ" SY ( BCNNV(X)I ) ；^,ΓX (()BJNAM,2 Jl,2」1511G ^l,-1 _?-1 _τ ClIBLK₇25)" J 8" J ()" J DISPLAY B∙ASK" J27020"
320	"B(：NNV(；," BCNSllP3； CATNCM1" JSY ( BCNN∖ C()3 ) ；TX ( OBJNAM,2.1 _τ2? 15Γ1() ¹ _y- 1,- 1, ClIBLK_τ25)" ,¹¹8¹¹,." ()" JDlSPLAYB頁SEuj27020"
321	¹¹ BCNNVC₇" BCNSlIPl ； CATN(iM2" _τ" SY ( BCNNV(X)?) ；TX〈 UBJNAM：2,1,2」1511。^l_τ- l _τ- l_τ CIIBLK₇ 2 5)" J8" J U" √' DISPLAY BASK" _t "27020"
322	¹¹ BCNN\：(； J BCNSl旧；CΛTNGM2" J SY ( BCNN∖ (X)4} ； TX〈 OBJNΛM, 2,1,2」15110 ^l_τ- l _τ-KCIIBLK_t25)" JR" J O" √^l DISPLAY B ASK" _τ ¹¹27020"
323	¹¹ BCNN∖ CJC()L()UR3}CATNCM12∣^,JSY( BCNNV(J24) ；TX ( ()BJNAM 2 1,2」15110 ^l_s√l,, 1 _? (j∣BLK₇ 2 5)" _τ^ll8^l1 J¹ O" √^l DISPLAY BΛSI<" √'27020"
324	¹¹ BCNN V(L" C0∣₁0l∣KlςCATNGM12"," SY ( BCNN∖ (25 ) ；TX ( OBJNAM _τ2∕l _τ 2√15'110 ^l_τ-1 _τ-1 _τ Cl IBLK_τ 25〉"」8"」U" J DISPLAY BASE"」27020"
325	¹¹ BCNN VC J CATNCM7"，SY ( BC N N VC17 ) ； ^rΓX ( OBJ N A M _? 2 _? K 2 √ 1511() ^l_τ-1 _τ-1 ,CIIBLK_τ25)¹¹ √^l 8" ₇ UuUJDlSpLAYBAS口 J 27020"
326	¹¹ BCNN∖∙C J CATNcMgUj SY ( BCNNVtilS) ；TX ( OBJN AM ₁2 _f 1,2_τ ¹15110 ¹ _τ-1 _τ-1 _τ Cl IBLk _τ 25 )¹¹ √^l 8" _τU)Ujl)ISPLMY BASK" J 2702(”
327	UBeNN∖ GJ BCNSllP104； CATNCM1" J 5Y( BCNNVC05) ；TX ( OBJNAM _τ2√l _τ 2 √^,15110 ^l_τ-l JlJllBLKT 2 5)" J¹8" _?" O" √^l DISPLAY BΛSI<" _τ" 27020"
32g	¹¹ BCNNV(i₇." BcNSllPl04；CATNcM2" J SY(BCNN∖ C06) ；TX〈 ()BJN AMRTI ： 2」1511。∖-y IIBLK, 25)" √^l8",." O" _τ " PISPLA Y B ASK" _τ "27020"
329	¹¹ BcNN\(；,“ BCNSllP4； CΛTNCM1 u J SY ( BCNN∖ C14)二 TX ( OBJ N Λ M _τ 2 /1 _τ 2 √ 15110 ¹ _?- 1 _τ- 1 _τ Cl IBLK _τ25)" √^l8" √^l O" √' DISPLAY BASK" √¹27O2O"
330	¹¹ BCNN\ (； J BCNSII^；CATN(；M3" √^, SY ( BcNN∖C15) ；TX (()⑶NAM,2 J ,2」15110 ^l_τ-1 _τ-k CIIBLK_t25)" J8"」(尸 JDlSPLAYBASE" J2702(尸

412

附录D显示

续表 D. 1.2-1

序号		符号显示指令__________
331	¹¹ BCNNVGj 25)"「8“ JU	BCNSlIEhCATNGM4" J SY ( BCNNV(；16 ) ；TX (()BJNM,2 J ,2」15HO I- L- I, GHBLK_tJDlSPLY B ASK"「27()20"
332	¹¹ BCNNVej 25)" ,^ll8","O¹	CATNCM9 = C()L()L∣R3^,' J SY ( BCNNvc19}二TX(OBJNAM,2,1,2」1511。H-I, CIIBLK, J¹ DISPLAY BASE" √^l 27020"
333	¹¹ BCNN ∖∙∙C J 25)" J8" JtY	CATNGM10_ς∞L()L∣K3" _τ" ^Y ( BCNNV(；19 ) ；TX ( OBJNAM _r2√l _τ2√ 15'110 [-1「'1,CllBLK, JDISPLAYB4St" J2702(尸
334	¹¹ BCNN¥(； J 25)" J8" JtY	CATN(；M9；COLOHK2" √^, SY ( ECNNIc2()) ；TX ( OBJN AM_τ2₇1 _τ2_τ ^l15Γ10 I- IT-I, ClIBLK, √^l I)ISPLA Y BASK¹¹,¹¹27020¹¹
335	¹¹ BcNNVUJ 25)^ll√^lH" _?" O¹	CATNeMl("C()Ll)IIR2",'^l SY { BCNN V(；20) ； TX ( OBJNAM _τ2 J ,2 J15110 ^l.-l ,-RGIIBLK_tJDlSPLΛ Y B AS K" J 2702(”
336	¹¹ BCNNtcj 25)"√^l8" ,^l*0^l	CATNeM9； COLOUR 1" _τ." SY ( BcNNVC21 ) ； TX (()BJNAM_τ2_τ l ,2√15110 [「1,∙ 1 ： CUBLK, √^l DISPLAYBASK" √^l27020"
337	¹¹ BCNN 、:(； J 25)" √^l8^li J¹ O¹	CATNeMM"C()L()U∣R1" J SY ( BCNNI(21 )二TX(QBJNAM ,2」，2」15110 ∖-1 _τ-1 _τGIIBLK_τ JDlSPLΛ Y BAS K" J 2702("
338	¹¹ BCNNVeJ 25)"「8" JU∣	CATNcMlhBCNSIIPl(X)¹¹ √^l SY(BCNN\；C22) ；TX (()BJNAM ,2」，2./15110 ^l_τ-l ,- I₁ClIBLK₁ JDlSPLAYBaSr" J27()2(尸
339	¹¹ BcNNVcj 25)", ¹¹S¹¹," O¹	CATNCM11；BCNSllPlolUjSY(BcNN∖C23);TX(OB 川 AM ；」，2 J15110 ；-1「1,CllBLK, JDEPLAYRASr" J 2702(尸
340	¹¹ BCNN ¥(； J 25)" J8" J"	BCNSllPh CATNcM4"」5Y ( BCNN V(∏3 } ； TX ( OBJNAM,2₁1 _y 2_τ ¹'15'110 ∣,-1「1, CllBLK, JDlSPLAYBASE" J27()2()"
341	¹¹ BeNN 1(； J ClIBLK,25)'二	C()L()l!Kl;BcNSlIP1；CATNCM14"」YY(BCNN∖∙G26力TX〈 UBJNAMT2」JJ15110 ]1,-1, Iguj ()" JDlSPLAYBASaj 2702(”
342	¹¹ BcNNVC J CIIBLK ,25)",	∞l.()l∣K3; BCNSI IPl ；CATN(；M14" √^l S Y ( BCN N V(；27 ) ；TX ( OBJN AM _?2 ∕L,2_τ^l15Γ10 ∖-l ,-1, ^l8" √^, O" ," DISPLAY BASK" √^l 27020"
343	¹¹ BCNNvej -1, CllBLK,25)	C()L()L.∣Kl_ςBCNSIIPl{)4ςCATN(iM14^,1 √^l SY ( BCNN∖ C2g} ；TX (()BJNaM：2： 1,2」151 M) [-1₇. "_τ"8" √^l O" √^l DISPLAY B ASK" √'2702()"
344	¹¹ BeNN ¥(； J -1,ClIBLK,25)	a)L()LlK3；BCNSIIP104；CATN(；M14" √^l SY ( BCNN∖ G29 );TX(DB川ML2,1,2 J15110 ^l_i-l, ¹¹ ^^^,, √^l O" _f ¹¹ DISPLAYBΛSK" ,^ll27020"
345	¹¹ BCNSCNj	¹ √^lSY( B('NCKN()3)¹¹ _τ ¹¹8¹¹ J¹ U" √^l DISPI,AYBΛSI^¹¹ _τ ¹¹27020"
346	¹¹ BcNSCNjC.ATSCMl Uj SY ( BcNSCNOI )；TX (OBJNAM , 2,1」」15110 号 1「」，CllBLK, 25〉" J 8、 ¹¹ 0¹¹ _?" DISPLAY BΛSK¹¹ J¹27020"
347	¹¹ BCNScNj CATSCM3" J SY ( BCNSCN(B ) ； TX ( OBJNAM ₇2√1 _τ2_τ ^l15Γ10 [• 1 广 1 TelIBLK,25 )" J 8" _τ ¹¹ ()" JDlSPLAYBASKUJ 27020"
348	¹¹ BCNScNjC.ATSCM2" J SY ( BCNSCN()2 )； TX (()BJNΛM _? 2/1 _τ 2 _τ ¹15Γ1(} ∖-1 _τ- '1, Cl I BLK_t 25 )¹¹ J¹ 8", ¹¹ O" √' DISPLΛYBΛSI<" √^l27O2O"
349	¹¹ BCN5(；NJ 25)" J8" J O¹	CATS(JM5√λ)Lυi.∣Rl^ll√^l SY ( BCNScNO4 ” TX ( ()B_llNAM ,2.1,2 J15H0 ]1,-LCllRLK, JDlSPLAYBaSr" J27()20"

413

内河电子航道图技术规范(JTS 195-3-2019)

续表D.L2-1

序号	__________符号显示指令__________
35()	¹¹ BeNSGNj CATScM5； COLOl∣K3" √^, SY ( BcNScN05 沦TX ( OBJNAM_τ2_τ 1 _τ2_τ ^l15Γ10 ；・'1「1, ClIBlK, 25) UJ 8" J 0" √^l DISPLAY BASK" _τ"27<P0^l1
351	¹¹ BCNS(iN," CATS(iM6" √^l SY ( B()YSCM)6)二 TX (()BJNAM, 2」，2」1511。I-IT-I, CIIBLK,25)" J 8", ¹¹ ()"^IDSPLAYBASE"」2702(”
352	¹¹ BCNS(iN_τ" CΛTSCM7" √^l SY ( B0YS(；N()7 ) ； TX ( OBJNA M _? 2/1 ,2₁¹ '1511() ；1「1 , CllBLK,25 }" J 8： ¹¹ U" √^, DISPLAY BASK" √^l 27()20"
353	¹¹ BCN$(；NjcATScM4" JSY ( BO Y SC NOS ) ； TX ( OBJN A M ₇ 2_τ 1 _τ 2 √ 15110 ^l_τ -1 _τ-1, Cl IBLK₁25 )¹¹ _τ"単： ¹¹ O" √^, DISPLAY BASK" _τ" 27020"
354	"W ATMKAJ CATMrA1" JSY (∖* ATM∕ A02)" J6" J O" √^l STΛNI)ΛKD" √^l2222()"
355	¹¹ WΛTMI<Λ√^l CΛTMEA2^l1 √^l SY ( WΛTMKA01)¹¹ J¹6¹¹ ₇¹¹ O" _τ^l1 STAND A K I)" _? "22220"
356	^,l WΛTMI<Λ√^l CΛTMNΛ3" JSY( WΛTMK.M}1)u」6"」()"J STA N DΛ K I)" _γ" 22220"
357	¹¹ CTKPNT?' CAΓGTK7" √^l SY ( CΛTCTK09)" √^l 8" ₇" O" √^, 5TΛNDΛ RD" J2222()"
358	UGTRPNTjCATCTR1" J S、( CΛTCTR()7)" J 8" J O" _τ" STANDA Kl)" √^l2222()"
359	UCTRPNTJCATCTRl(K)" JSY(CATCTROg)" JR" J ()" J STANDAHD" J22220"
360	¹¹ CTRPNTj CATCTK3¹¹ √^l SY ( CATCTK10)" J8" J (『J STANDAKD" √^l22220¹¹
361	¹¹ CTRPNT_t " CATCTRIo2" JSY(CATCTR()3) u J8" JU"「STANDARD" J2222(}"
362	"CTRPNTJ CATCTR4" JSY (CATCTR04)" _τ^ll8" _τ" O" ," STANDA NI)" ₇¹¹22220"
363	¹¹ CΓKPNTJ^, CATCTK13" _? ¹¹SY ( CATCTK05)¹¹ √^l8ⁿ J¹ O" √^l S^,ΓΛNI)AKI)" J¹22220"
364	ⁱⁱBKK ARK_t¹¹¹¹ _τ^ll^Y( P()SCI<N()3)¹¹ √^l4" √^l ()" JDlSPLΛ Y B ASQ¹ J 22220"
365	¹¹ BKKAKI'λ" CATBKT2" _τ ¹¹ 5∖ ( BKK ΛKK02 )¹¹ _τ^ll4" √^l0" √^l DISPLA Y BASK" _?" 22220"
366	¹¹ BERΛKHJ CATBRTJ JSY( BKR ARKOl )" J4" J ()UJST“NDARD"」2222。U
367	"BI.∣NSTA J CΛTBL∣N1 u J SY ( BLlNSTAoI ) ；TX (()BJNAM , 2,1,2」1511() ［，1₇^ 1₁ ClIBLK,25 )¹¹ _τ^ll4" ₇ ¹¹ o^ιι√^ι Displaybaskⁱ¹ jⁱ
368	"Bl.∣NSTΛ J CΛTBl.∣N2"」SY ( Bl.∣N6TA01 ) ； TX(UBJN∙AM , 2,1,2」ISIlO ［-1 丁 1 J：l I8LK,25 )" J 4", ¹¹ O" √^l DISPLA Y BASK" J¹
369	¹¹ BI.∣NSTA J¹ CΛTBl∣N3" _τ," SY ( Bl∣NS^,ΓA()l ) ； TX (()BJNAM , 2,1,2」1511。［∙'1,-1 TCllBLKT25 )"」4； U)UJDlS卜工AYBAS口 J
370	¹¹ BI.∣NSTA _τ." "√'SY(Bl∣NSTA{}n" √^l4" _τ" O" _τ ^,l STANI)ΛB I)" √^l 22220"
371	^,ιiiabadm₇^lιCA^,mABJ jsy( Iiabadmoi)"」7”」()UjDlSPLAYBASkTj22220”
372	¹¹ l∣ΛBΛI)M√^l GATIIAB2" _τ ¹¹SY (11 ABAI)M08 J^l, √^l7" √^l〔尸 JDlSPLΛYBASK" J22220"
373	"l∣ΛBADM,"CATIIAB6" . U SY( IIABADM01)"，'7" JO" J ∣)ISPLAYBASE" ,"2222()"
374	¹¹ ()FKPIJ'∖" ^l, √^lSY( P()SCI<N()3)" √^l3" _τ" O" √^l DISPLAY BASE" √^l 2222()"
375	¹¹ θrκp∣j'∖" CATOKP2" _τ^llSY( OFKPLI-Xh ”」3∖ u O" _t" DISPLAY BΛSH" J2222。"
376	¹¹ OFKPIJ'∖" CAT0KP3" /ⁱSV(OFKPIM)I }∖''3∖" O" √^, DISPLAY BASE" √^l22220^,'
377	¹¹ (JrRPl尸J C*r()RP4" JSY(OrRPLN)I " J3" J O" √^, DI5PLΛYBASK" √^,22220"
378	¹¹ OKKPir?¹ CAT0KP5^l' _s^l1 SY (()KRPLR)1) ∖"3"」(产 JDlSPLAYBASH"」22220"
379	¹¹ υ∣' KPLb∖" CΛT0KP6^l' /ⁱSY(OFKPIM)I )"√ⁱ3" √ⁱ U" √^l DISPLAY BASK" √'2222O"

414

附录D显示

续表 D.1.2-1

序号		符号显示指令__________
380		OΓRPLK_τ" CAT0KF7" √^l SY (ObKPLEOl)" √^l3" _τ" 0" _?" DISPLAYBA5Kⁿ √'2^22()"
381		OKKPLb∖¹¹ CATOK^¹¹ J¹SY ( OFKPIMH )" _f ^ll3" _τ" U" J DISPLA Y BASE"「2222()"
382		()FRPLI'∖" CAT()K>^¹¹ /ⁱSY(OFKPIJ-X)I)¹¹ √ⁱ3" _t" ()" JDlSPLΛ Y BASF" J 2222(”
383		OFRPIJ∙∖" CATOBPIO" _?" SY (OFKPLH>1)" √^l3" √^l O"," DISPLAY BASK" √^, 22220"
384		()FRPLrJCΛT()RP1 u JSY(OkRPLH)I)" J3" Jl 尸 JSTANDARD" J 22220"
385		PIPSKI,_τ ¹¹¹¹ _τ^llSY( POSCKN(B)¹¹ _τ^ll5" J¹ O¹¹ √^l STANDARDuJ2222("
386		PIPSRLJ " JSY ( PIPSKU)2)" ,^ll5^ll√^l ()^ll√^, STA N I) A K I)¹¹ √^l 22220"
387		SIIPirr," "√^, ^( SIIPLKroi)" _?"5" _f" O" J¹ S^,ΓANI)ARD" √^l2222O"
388		WATCON J" JSY(H)SCKN03)"「6" JO" J STANDARD" J 22220"
389		VVATC()N √^l C ATOCNS¹¹ ," SY ( WATCONOfi)¹¹ √^l6" √^l O" _τ." STANDA Kl)¹¹ _τ ¹¹22220"
39。		∖VATCON√^l CATWCN7" √^l SY ( WATCONOfi)" ₇,^ll6",." O" ₇." STANDAKl)" √^l22220¹¹
391		WATCON √' CΛTWCN4" _τ" SY ( WATGON()1) “ J 6" J U" J STANDA RD" J2222O"
392		WΛTC()N JCAT W'CN999" J SY( W.*TC()N()2U J6" JU"「STANDARD" J22220”
393		rswrAMjUJSY(P()SCrN()3)" j3" j(v jstandλkdⁱ¹ _f^l12222r
394		OR PA K K √^{l 11} ," SY(P()SCrNO3)¹¹「3" J ()" J STA NDA K I)" √^, 22220"
395		R B I) Λ K l-λ"¹¹ √^, S Y ( POSCEm^)'' ₁^,,3'' ₉''0∖" ST ∖^∖^)∖^∖Γ ∕^, 22220"
396		RKCSTR _τ"" √^l SY ( K l<CSTR()l)" √ⁱ3" √ⁱ O" √^, ST A N I) A K I)" _τ." 22220"
397		KlVARKJ " J SY(POSCRN()3)"「3" J ()UJ STANDARD" J 2222。"
398		SI ILRPSJ'¹¹ √^lSY( POSCKN(B)" √^l3" _τ" O" √^l STANDAKD^l1 _τ^ll2222O"
399		VVIIA FBT_τ ¹¹¹¹ _τ ¹¹SY ( POSCKN(B)" _τ ¹¹3¹¹ √^l0" √^lSTANI)ΛKD" √'22220"
4()0	¹¹ O	BCNSCN √^{, l,} ,^,lSY( BCNINIX)4) ；TI<( ^lby % 升 ∖l)BJNAML2,1,2」151H) ¹ _τ-1₁ -1 _τ GHBLK _τ21)" _τ" 8" _τ^,_r" DISPLAY BASK" √^l 2702()"
4()1	2»	BCNN\：(； JCΛTNCM18" JSY ( BCNIND02】；Tr( h %h ⁱ√OBJNAM L2/1 _r2√'15Γ10 ¹ _τ-1₁- ^,1 _τClIBLK_τu JW J ()" ," DlSPlAYBaSK" J2702()"
402	21、	BGNS(；N_?" CATSCM9" √' SY ( BCN INIX}3 ) ；TI< ( %y ¾-h ⁱ√OBJNΛM L 2_τl _τ2,'15110 ^l,-1,-1 _? GI1BLK _?"Jg" J O" J¹ DISPLAY BASE" √^l27()20^l1
403	21、	BCNNIC JCATNCM17" J SY ( BCNIN 1)()1 )√ΓI<( ^lby %h ⁱ₇ ¹OBJNAM ',2,1 _t2√1511C ¹ _s-1 _? -1, Cl IBLK _? U ∏₈H n ₀n n displayBΛSK" _τ"2702{)"
404		BCNWAR _τ"¹¹ √'SY( BCNcEN()3) Ujg" J O" J¹ DISPLAYBASE" ₇"27020"
405	2，「	B(JN W Λ K _τ" C A ΓW A K Γ^l √^l S Y ( B(JN W A KOl } ； TK ( ¹ l⅛y %χ 丿 UBJNAM [2 J ,2,∣'I511() ^l_l -1 _τ-1 _τ Cl IBLK _τ"√^l8" √^l O" ," DISPLAYBASK" _τ ¹¹27()2(尸
406	21、	BCNWARJCATWaR3" JSY(BCNWYR()2)； TE(Iy % 方 ^l_τ ¹OBJNAM ^l_τ2√l_τ2,¹15Γ1() '_τ-l _τ-1 _τGI1BLK_τ¹¹ √^,8" √^l O" √^l DISPLAY BASE" √^l 27()20"
4()7	21、	BCNwAKjCΛTWAR4" JSY ( BCNW AR()3)二TK(Iby %代 ^l_τ ^l()BJNΛM ^l_τ2₇ l,2₇ ^l15Γ10 > 11, ClIBLK_τ ¹¹, "8" _?"0" ," DISPLAYBASE" ,"27O2O"
4()8		KXCNSTjujSY(P()SC K N03)" J 8" J ()" J ST ∙A N D Λ R I)" J 22 220"
409		EXCNSTJ CΛTKXH1¹¹ _τ" SY ( SI IPIMOI)¹¹ _r''^∖'' O" √^l STΛNI)AKR" √'22220"

注:######一无法识别的物标.

415

内河电子航道图技术规范(JTS 195-3-2019)

表D. 1.2-2简单点符号显示指令

序号	________________符号显示指令________________
1	"######" J'" ₁"«Y( nilKSM RKl)" ,"5" J^, O" √^l S^,ΓANDAKI)" √' 210I0^l1
2	¹¹ AC∣IΛKI<" √'" √^lSY( AGIIAKI<02)" _τ"6" _τ" O" J STΛNI)A Kl)¹¹ J¹26220"
3	ⁱⁱAciibktⁱⁱ_t"^i,√ⁱsy( AellBKTO7)；TE(INl %」Jobmam ：3,1,2 J5110 ；lwciiblk;。)” J5“ . ¹¹ ()UjSTΛNDARD" J2622(屮
4	¹¹ A∣RΛRK" √^{l 11} √^lSY( ΛIKΛRE02)^,i _f ^ll4^l1 _τ ¹¹ O^il,^l, OTIIEK¹¹ _s^li3 2 240"
5	¹¹ BeNcΛR" J " J SY(BCNDRFl3) ；Tkxbl %τ ∖ 3B 川.*M ；2,1,2,∣15110 ]1「1,0IELK,21 )^l' ,^ll8^l1₇ ¹¹ 0" _?" S^rI¹ANIMRI)¹¹ J¹ 27()20"
6	UBCNe*R" JCATcAM屮二”Y(BCNcAR04)；TE(Ill %∙ J「()闺NAM ；2」，2, T511() L- I_r IJJIBLK, 21) H JgH」0"," STA N DA Kl)¹¹ _? ^q 2702OH
7	¹¹ BcNeAH¹¹」CATcAM3" JSY ( RCNCΛR()3 ) ；TK( ^lb∣∣ %h ∣」()闺NΛM ；2」，2「1511() ；UcllBLK, 21)" ,"S" √^l ()UJSTANDARDUj 2702(”
8	"BCN(λAK'' ,^uCΛTCAM2'' √^l5Y( BCNCAK()2} ；TK( ^lb∣∣ %π ^l_l ¹OBJNAM ^l_τ2√l ,2, ^l15Γ10 [・1「1<11BLK, 21)H Jgu J [尸」5「ANDARD" J 2702()"
夕	” BCNC.AHuJCΛTC.*MlujSY ( BCNCAKOl )二TK(Ibli %寻 ∣」()BJNAM ；2」，2 J1511() [-1 _τ-1 _?ClIBLK_r 21 / J®” j()”「STANDARD" J 2702(尸
10	UBeNlSDUJUJSY ( BCNlSl)21)，门MIbll % s [ t)BJN AM〔2」，2「1511。[∙1 JlTCllBLK,21 )" ” g； "U" √^l S^,ΓAN∣)ΛKI)" √^l 27020"
11	¹¹ BCNLAT¹¹ ₇"" _?" SY (BCNI)KΓ13) ；TK( 'hιι %κ ^l_τ ^lOBJNΛM ',2/1,2,715110 ^l_τ-1 _τ-l _τCIIBLK_τ21 )^l1 ₇^llS" ₇ ¹¹ O" √^l STANDARD" √^l 27020"
12	"BCNL*L JC()L()L∣R3,4,3BCNSII1T J SuBCNL知21) ；TI<( ^lb∣∣ %« ^l₁¹OBJNAM ¹,2_τ 1 _τ2 J15110 ^l_τ-l_τ -1,ClIBLK,21 )" √^l8" √^l O" √^l STA N I) AK I)" √' 27()20"
13	¹¹ BCNLATjCUM)LlK3,4：3BCNSllP2" JSY(BeNLA'I21) ；Tk：，hii % JJ)BJNAM [2」二 J15110 I-IT -1.CIIBLK₇Ii } U Jgu J ()"」STAND ARDUj 27020"
14	UBCNLATu J C()L()L∣H3,4,3BCNSIIP7UJSY(BCNlaT21)；TK(IbM %h ∣ JUBJN∙AM [2TIT2「15110 I-IT -1 ,CllBLK,21 )" √^l8" √^l O" √^l STA N I) A KD¹¹ √^l 27020"
15	"BCNLAT" √ⁱ C0L0l∣K43_τ4BCNSIIPl^l1 _τ" SY( BCNLA^,[22) ；TI<( lιι % JJ)B川 AM ；2,1,2 J5110 *・1, -RCIIBLK_τ21 )" √^l8" √^, O" √^l STANDAKI)" √^l 2702(尸
16	"BCNLAT J C()IOUR4,3,4BCNSIIP2" JSY(BCNlAT22) ；TE ( Ibll % JJUBJN 丸 M ；2,1,2 J5l 10 L-R -1”CllBLK,21 ” J8"」()"」STANDAKDUj 27020"
17	¹¹ BCNLAT" √ⁱ C0L0l∣K4_τ3_τ4BCNSm^y7" _?" SY(BCNL*r?2)；TK( %∣i %h ⁱ√OBJNAM ⁱ_τ2_?E2√I5Γ10 ] 1, -1 <11BLK,21 )" J8" J ()" JSTaNDARDUJ 27020"
18	"BCNLAT" √^lCOL()l∣K3_τ4_τ3BCNSIIP3" √^l SY ( BCNLAT15) ；TK ( ^lbιι % h ^l_y ^l()BJNΛM ^l,2/1,2√'151'10「1, -1 _fCIIBLK,21 )" J8" J ()"「STANDARD" J 27020"
Ig	"BCNLAT JCOL()L∣R3,4,3BCNSIIP4" JSY(BCNI*门5)；TK( %u %“ ^l_τ ¹OBJNAM ^l_τ2_?kɔ√15110『1, ・I ,ClIBLK,21 )" J8" JU)","STANl)ARl)u」'27()20"_______________________________________________________

416

附录D显示

续表 D. 1.2-2

序号	________________符号显示指令________________
2()	UBCNLAT"，CuIQLIR3,4,3BCN5IIP5" JSY (BCNLAT15)；TE(Ibll %∏ '√0BJNAM ¹ _τ2√i _τ2/'15Γi<) L-I _? -1,CllBLK,21)" Jg" J (尸 JSTAND.AKI)"」27020"
21	UBCNLAT" J C()L()U∣R4,3,4BCNSIIP3" JSY(BCNLATI6) ；TE(Ill 喙 Zj)BJNAM ；2」,2,15110 ^l₅-l _f ・1,ClIBLK,21)"「8' J ()"「STANDARD" J 27020"
22	¹¹ BCNLΛT" _τ^llC()LOL∣K4J_τ4BCNSIIP4^l1 √^l SY ( BCNLΛT16) ；TK( ‰ %κ ^l√OBJINAM [2,1,2∕1511O [-1* -1,ClIBLK,21)" Jg" J ()" JSTANDARDu」2702()"
23	¹¹ BCNLAT" √^l C0L0l∣K4_τ3_τ4BCNSIIP5" √^lSY ( BCNLA^,Π6) ；TO( ^lbι∣ %-h ⁱ, ¹OBJNAM ⁱ_t2_tE2_t ⁱ15110 ⁱ_t-1 _t-1 _τCIIBLK₁2L)" _?"8" ?' »' JSTAND*RI)" J 27020"
24	¹¹ BCNLΛT"√^l C0L()(.∣K3₇4_t3" _t" SY ( BCNLAT15) ；TI<( ^lb∣∣ %、^l√OBJNAM ^l_τ2/1 _τ2√15Γ1() ] 1,-1 .CII∙ BLKT21}" Jg" J ()" JSTANDARD" J 2702()"
25	"BCNLATJCoL()U∣R4,3,4" JSY(BCNLATI6) ；TE( ^lb∣∣ %计 ^l₇¹OBJNAM ^l,2∕l _?2_? ^l1511<) L-R-I₇CII-BLK_τ21)" J¹8¹¹ J¹ O" √^l STA N I) A K I)¹¹ √^l 27()2("
26	¹¹ BCNLAT" √ⁱ GOLOL∣K3BCNSIIP1¹¹ √^lSY ( BCNl声⑵)二TK( CllBLK,21)" _τ"8" √^l O" √^, STΛNI)AKI)" _τ ¹¹ 27{)20"	bn % M		OBJNAM	2'12∣'1511O
27	¹¹ BCNl工^,r J C()L()l!R3BCNSIIP2" J SY ( BCNLΛT21 ) ；TE( CIIBLK.21) "Y" J (V」'STANDΛ RD" J 27020"	1)11 % S	τ	OBJNAM	2L2ji5iιo	_τ-L-l_τ
28	¹¹ BcNLATu J C()L()U∣R3BCNSIIP7" J SY ( BCNLΛT21 )√ΓI<( CllBLK,21}" J8" J〔尸「STANDARD" J 2702()"	1)11 % S	T	OBJNAM	21,2j511{)	_t-l_s-l_e
29	¹¹ BeNlNT" J CUL()UR4BCNSIIP1" J SY ( BCNL*T22) ；TK( ClIBLK,21)¹¹ ₇¹¹8¹¹ _τ ¹¹ O" √' STANDA Kl)¹¹ ₇¹¹ 27020"	1)11 % M	,	OBJNAM	_τ2√l_τ2,¹15Γ1()
30	¹¹ BCNLAT" √^l C()L()UR4BCNSIIP2" J SY ( BCNL*T22) ；T卜：( ClIBLK,21 " J8" JU「STANDARD" J 27()20"	hi】％ s	:，	()BJNΛM	2L.2 J51M)	<l_τ-l_τ
31	¹¹ BeNLAT" J CUn)I!R4BCNSI1P7" J SY ( BCINLAT22) ；TK ( CIIBLK_tZI )" J8" J ()" J STAND，HlA J 2702()"	bn % H		OBJNAM	2'1,2 J51N)	_τ-l_τ-l_τ
32	¹¹ BCNLAT" _t^u C()L()UR3BCNSIIP3"」SY ( BCNLΛT15) ；TE ( CIIB∣_jK_t21)"√ⁱ8ⁱⁱ√^, O" √^, STANI)AKI)" √^l 27020"	bll % H	T	OBJNAM	,2J2∣15110	,-1J1,
33	¹¹ BCNLΛT" √^l CuL()U∣R3BCNSIIP4" J SY ( BCNLAT15 ) ；TK( ClIBLK二1)¹¹₇¹¹8¹¹₇¹¹ O" _τ" S^,ΓΛNI)AKI)¹¹ √^l 27020"	1)11 % 弓		OBJNAM	,2J,2j5110	JiJ 1,
34	¹¹ BCNLAT" √^l C()L()L∣R3BCNSIIP5" J SY ( BCNLAT15) ;TK( CllBLK,21 )UJ8"J()"JSTANDAHD"J 27020"	h)!喘»		OBJNAM	,2,12∣15110	jl,∙l,
35	¹¹ BeNLΛT"」\| C()L()L∣R4BCNSIIP3" J SY ( BCNLATlfi ) ；TK ( Cl IBLK ,21 )∖''3∖" 0^ll√^l STANDA K I)" √^l 2702()"	b∣∣ %- H		OBJNAM	_τ2√l _τ2_τ ^l15Γ10	JljL
36	¹¹ BCNLAT"」i C()L()U∣R4BCNSIIP4" J SY ( BCNLΛT16 ) ；TK ( ClIBLKT21)¹¹₇^llS" ,^ll O" _τ ¹¹ STANDA Kl)¹¹ _? ¹¹ 27020"	bιι % N		()BJNΛM	21,2J151H)	,n
37	¹¹ BeNlATj (：0U)LlR4BCNSIIP5" J SY ( BCNLATlfi) √ΓK( CllBLK ,21) u J 8 u J O u」STANDARDUj 27020"	hu % s		OBJNAM	U∣15110	₅-K-l_τ
38	¹¹ BCNLΛT" √^l BCNSIIP6C0N VISl" √^l SY ( CAIKNS11) ；TK( ^lbιι %计,t)BJNAM ^, _τ2 _τl .2√15Γ10 [-ljl,CII-BLK_τ21)¹¹ ₌ ^ll8^ll√^l ()^ll√^l STANl)ARlAj 2702()"

417

内河电子航道图技术规范(JTS 195-3-2019)

续表DJ-2-2

序号	________________符号显示指令________________
39	¹¹ BCNLAT^l _?" BCNSIIP6" √^l SY(CAlRNSol )二TE(Ibll % 苗 ^l₇¹OBJNAM ；2】1,2」1511。匸 1「1 ,(：IlBLL 21)" ,"8","(尸 JSTANDARDUJ 2702(”
40	"BCNLAT" √ⁱCOLOL∣K3" ." SY ( BCNLΛT15｝二TEubll %方 ^l√OBJNAM ^l.2≠ 1.2.¹15Γ10 ：-'1 厂 1,ClIBlK, 21)" ,^ll8",¹¹ ()∖" STANDARD" J 27020"
41	¹¹ BeNLATjC()L()U∣R4" J SY ( BCNLATl6 ) ；TK( %ιι % K ^l∕()BJNAM ⁱ₇2√1 ₇2₇¹ Γ51 lð ^l,-1 _τ-1 _τ Cl IBLK_τ 21)" J8" J t)" J STANDΛRD"」27()2()"
42	¹¹ BCNSAw'"」"J SY (BCNSA Π3)√ΓE( ^lb.∣ % - ^l√()BJNAM ^l_τ2 √l_τ 2, ^l15110 I-IT-ITCllBlKC「 "8" J ()u J STANDARDUJ 27020"
	"BCNSΛ W J BCNSIIP1 n」SY( BCNSAW21 )；TE( hl %.S〈()BJNAM ；工1,2 J15i l0 [-1 LlJ:ilELK,
43	21)" ,^ll8" _τ" O" _τ ¹¹ STANDARD¹¹,." 27020"
44	¹¹ BeNSΛVΓ」BcNSllP2" J SN BCNSAw21 ) ；TK( ^lb∣∣ ¾s ^l√()BJNAM ^l_τ2_τl _?2_? ^l15110 ^l_τ-l, J ,CIIBLK, 21)uj8uj(vjst_an∣mrd"J 27020"
45	UBcN$A WujBCNSllp7" JSY( BCNSA W21 )；TR(IbU %” IJ)B 川 AM ；2 J , 2, ifl 1<) ] 1,-1 ： CllBLKT 21)" _τ^ll8" J¹ ()" JSTΛNDΛRD" J 2702(尸
46	¹¹ BCNSAW" √' BCNSIIP3¹¹ √^l 5Y( BCNSA WB ) ；TK( ^lbn %m ⁱ, ¹OBJNAM ⁱ_t2√1 ₁2, ⁱ'15Γ10 ⁱ_s-1 _t-1,CI∣BLK_t21)" _τ ¹¹8¹¹ _τ ¹¹ 0"√^l STANDARD" _? ¹¹ 27C20"
47	UBCNSA VrJBCNSUp4" J SY ( BCNSAwI3 ) ；Tkxhl % s IJ)BJNAM [2」，2 J1511G [∙1 ,∙1, ClIBLKT 21)" J8" J O" √'STANI)AKI)" √^l 27020“
48	¹¹ BCNSAW" √^, BCNSIIP5" √'SY( BCNSAWl3) ；TK(Ibll %-* ^l_τ ¹OBJNAM ；2」,2 J15Π0 ∣,∙1 ,∙1, CllBLKT 21)" √^l8" J O" √^l STANDAK∏" √^l 27()20"
49	"BCNSPPu J" JSY(BCNSPRɪl) ；TE ( Zn % 弓 It)BJNAM ；2」，2 J15110 ^l_τ-1₁-1 _i CIIBLK, 2.1 )" J¹ 8" _τ ¹¹ ()^ll√^, STANDAKiy¹?¹ 2702()"
5()	¹¹ BCNSPP" _? ¹¹ BCNSIIP6CONVIS1" _τ ¹¹ SY(CAlRNSl 1) ；TI'X ^,b∣∣ %s ^l₁¹OBJNAM [2」，「151'10 ；-1 ,∙1,CII-BLK,21)" J8” J (V J STANDARD" J 27020"
51	UBCNSPPUj CATSPM18" JSY ( N()TBRD11 )；TH( %∣ %x ∣J()BJMaM ∖2∕ ,2J1511() ∣,-1「1, CIlBIk, 21)" J%∣ J (F J STANDARDUj 27()2。"
52	¹¹ BcNSPPIjCATSPM44UJSY ( BCNSPPI3 ) ； TE(Ibll % J」()闺 NAM ： 2 JL, 2」151IU ； 1 ,-1, Cl ∣BLK, 21)"「8]u (V「STANDARD" J 27020^l!
53	¹¹ BCNSPP" _t." BCNSllP1" J SY ( BCNSPP21 ) ； TE(Il)Il % 肯 ∣J()BJNAM [ 2」：2 J151IQ ^l₇-1 _τ -1 _τ Cl IBLK₇21)" √^l8" J¹ O" /'STANDARD¹¹ √^l 27020"
54	¹¹ BCNSPPⁱ¹ ₇." BCNSlIP3",." SY ( BCNSPPI3) ；TE(Il)Il % κ [∣UBJN,AM [2： 1,2/1511。^l₇-1 _τ-1 _τ ClIBLK₇21)" JxJ ()" JSTANDARD" J 27020"
55	¹¹ BCNSPP^ll√^l BCNSIIP4" √^, SY ( BCNSPPI3)；TE ( %ιι % H ^l√OBJNAM ^l,2/1 _τ2? 15Γ10 二 1*∙1,CII闺K, 2∏" √^l8" _τ" O" /¹STANDAKD¹¹ √^l 27020"
56	¹¹ BcNSPPUJ BcNSllP5" J SY ( BCNSPP13 ) ； TK ( ^lb∣∣ % 笄 LⁱOBJNAM L 2 _τ 1 _τ 2.^l1511() ^l_τ-1 _τ - l,∩l IBLk _τ21)" ,^ll8^ll√^l O¹¹_tⁱⁱSTANI)ARI)^ll_τ ¹¹ 27023

418

附录D显示

续表 D. 1.2-2

序号	________________符号显示指令________________
57	¹¹ bcnsppⁱⁱ√ⁱ BCNSllp6" JEY( Caiknsoi)；TK( %∣i %∏ 丁UBJNam ；2」，2」i5iio ；/「i, cublk, 21/ Jgu J ()" J STANDARD" J 27020"
58	¹¹ BCNSPP^l1 _t" B('NSIH^y7" _j" SY ( BCNSPP21 )；TE( ^lb∣∣ %齿[∣()BJNAMi2丁 1 2」15110 ¹.-1₇-1 _? ClIBLK_τ21)" J8" JU"「STANDARD" J 27020"
59	UBrRTllSUJ " JSY ( BKTIIN(X)I ) ；TI<( ^lNr % ^「()BJNAM ∖3「1 ,2「15110 ^l√l J)√GI IBLK_τ 29 )" ." 5" _? ¹¹ () UJ OTIIKK" J¹32440"
60	¹¹ B()YCAK" √^{l 11} √^lS∖( B()YΠI<H}3) ；TE( ^lby % j? ^l, ¹OBJNAM '2,1」J5∏G ^l,-1 _τ-l,ClIBLK,21) ¹¹ _s"8" _s ¹¹ υ^u _τ"S^,ΓANI)AKI)" _τ "27010"
61	"B()YCAR" J CΛTCΛM4" JSY( BOYCAK()4) ；TI<( ^lby %∏ ∖ ¹OBJNAM ¹ _τ2√l _s2√^,15Γ10 ^l,-1,-'1 _τGIIBLK_τ21)" J8" J ()" J STA N I) A K I)" √^l 27010"
62	¹¹ B()YCAR'∣」CΛTCAM3" J SY ( B()YCΛK(B) √∏^tX ^lby %∏ ', ¹OBJNAM ；2『1,2 J1511() ；- IT-ITCllBLK, 21)^ll,^ll8" J'O" J¹ STAND∙ARD" J27()10"
63	"BOYCAH" √' CATCAM2¹¹ _τ" 5Y ( B()YGΛR()2} √∏<( ^lby %」J()BJNM1〔2,1,2「15110 ¹ _τ-1 _τ-'1 _τClIBLK_τ21)"√^l8" _τ" O" _τ" HTΛNDAKD" _τ"27010"
64	"BOYCAR" √^l CΛTCAM1" _τ" SY ( BOY CA KOl )√ΓE( ^lby % a TuB 川 *M [2」：2」151 IG ∖-1「1 τ CIIBLK, 21)" √^l8" _τ" ()" J STA N I) A K I)" √^l 27()1()"
65	¹¹ BOYINB" J¹¹¹ _? ¹¹ SY ( B()YMOKΓ1) ；TK( ^lby % J」()段INAM ；2 Jl，」1511。；-IL1」：IIBLKT21)¹¹ _τ ¹¹ 8¹¹ , ¹¹ O" _?" STA N DA K I)" _τ" 27010¹¹
66	¹¹ B()YISD" J" J SY(B()YI5D12)√ΓK( ^lhy % - ∣,t)BJNAM ；2,1,2,∣1511。；-1「1,(川BLK,21 ) ∖ ¹¹ () UjSTANDARlpJ 2701()"			8" _τ
67	¹¹ BOYLAT" ₇"" _τ ¹¹SY ( B()YI)KRB) ；TI<( ^lby % 賞 ^l_τ ¹OBJNAM ^l₇,2_τl _τ2₇^,15Γ1() ^l_τ- l _τ-1 _τCllBLK_τ21)¹¹ _τ ¹¹ O" J¹STANPAKl)" √'27010"			*；
6&	¹¹ BOYLAT" ," BI)YSllPIcuL()1!R3,4,3" -1 _τCIIBI,K_τ21)" √^l^¹¹ √^l ()^l' _? ^llSTΛNI)AK D¹	"S∖ (B0YLAT14)『汴XIy % H √^l 27010"	UBJN4M ；2」,2」15『M)
69	¹¹ BOYLΛT" ," BOY SI I Pl COLOLi R4 3 _τ4" -i,CllBLK,21)"「8" j O" Jstandarit	¹¹ SY (B0YLAT13) ;TE( ^lby %τ J 27010"	OBJNAM ^l_τ2_jl,2_e ^lI51W
70	¹¹ BOYLAT" _τ ¹¹ BOYSIIP2COLOl∣K3_τ4_τ3" -1,CllBLK,21)" JgUj ()" JSTΛNDΛRD∣	."SY(B()YLA^r∣24) ;TK( ^lby % H J27010"	UBJNAM ∖2θ5110
71	^,,B()YLAT" J BDYSIIP2C()L()L∣R4,3,4" -1,ClIBLK,21)" JguJ ()" JSTANDARDl	^llSY(BOYLA^,l^π23) √Γ∣∖( ^lhy %s √^l 27010"	()BJNAMldl15110
72	¹¹ BOYI,AT" √ⁱ GATLAM3∞LOL∣K3_t4_t3" -LCllBLK,21)" J8" J U" JsTANDΛRD∣	JSY(B()YLAT24)；TE( h % “ J27010"	()BJNAMl,2」,2「15110
73	¹¹ BOYLAT JCATLAM3C()LOUR4：3,4u -l_τCIIBLK_τ2I)" √^l8" _f" O" _f ^llSTANI)ΛKD^l	J SY( B()YLΛ^,I23) ；TI<( ^lby %τ J 27010"	OBJNΛM '_τ2√l,2√15Γl(}
74	¹¹ B()YLAT" J CaTLAM4C()L()l∣H3,4," -1 _lGIIBLK,21}" √^l8" √' ()“ JSTANDARD'	JSY(B() YLATl4)；TE( h %* _τ"27010"	()BJNΛM ∣,2,1,2J1511O
75	¹¹ BOYLAT" _t" C A ΓLAM4C0L0L∣K4_τ3_τ4" ・1 ,CIIBLK,21)" ”8” J ()" JSTANDΛRD∣	,"5Y(BOYLAT13)；TE( ^lby %汗 J27010"	OBJNAM ^l_f2_τ¼2√15Γ10	,-1,

419

内河电子航道图技术规范(JTS 195-3-2019)

续表D.L2-2

序号	符号显示指令
76	"BOYLAT¹¹₇¹¹ BOYSIIPiα)LOL∣R3" ," SY( BOYLA^,Π4)；TK( ^lh %*	,¹OBJNAM ∖2_f‰2,^l15Γ10 ^,_r-l<l₁
76	ClIBLK,21 戸 J8" J"「STANDARD" J27<)l("	,¹OBJNAM ∖2_f‰2,^l15Γ10 ^,_r-l<l₁
77	"BOYLAT" ," B()YSIIPlC()n)l∣R4" JSY( BOY LΛT13 ) ；TE ( ^lby 嗓” CIIBLK_t21)" ,^ll8" ,"O" √^lS^,ΓANDABI)" ,"27010"	N)BJNΛM ∖2J,2jl511O L-I_t-E
78	¹¹ BOYLAT J BuYSuP2C()L()UR3" J SY( BOY LA1?4) ；TE( ^lhy % κ C1IBLK_τ2l)" _τ^ll8" √^,()" √^lSTANI)ΛKD" √^l27()10"	」()KINAMi21,2jl5110 I-IT-L
79	¹¹ BOYLAT^i,₇." B()YSIIP2C()L()L∣R4" J SYtB()YLAT23》；TEfh 破“ CllBlM21} U」侬 J ()U J ST.*NDAKTJ27010"	_? ¹OHJNAM ^l_τ2_τl_τ2_τ^l1511O ILlT-IT
	"BOY ∣_jAT" _?" GATLAM1 COII)lIK3" _τ" SY ( BOY∣₁AT24)√Π<( ^lLy %⅛	ⁱJobjnam ^l_τ2√ι√2,^li5rιo ∖-i₇-r
欧)	CllBLK,21) Ujg" J (尸 JSTANDAKpJ270IoU
81	¹¹ BOYLATⁱ ," CATLΛMl COLOLlR4" _?" SY ( B()Y LAT23) ； TH(H % s ClIBlK,21)" J8" J()" JSTANDAR6 J27()1(Γ	^l_τ ¹OBJNAM ^l_τ2√l_τ2_f ^l15Γ10 ^l,-l_τ-l,
82	¹¹ B()YLΛT" √^l CATLAM2COLOlIR3" √^l SY( BOYLATI4) √ΓI<( ^lby %弓 CllBLK,21) Uj8"」()"「STANDARD" J2701(”	^l_τ ¹OBJNAM ^l_τ2√l_τ2√15Γ10 L-I「1：
	¹¹ BOYLAT" √¹ CATLAM2C()L()I.IK4" _τ" 5Y( B0Y∣.A^rΠ3) ； TE( 'h % H	^l√()BJNAM ^l,2_τE2_s^l15Γ10 ]1「1.
S3	CllBLK,21) Ujguj (尸 JSTANDARlAJ27。IOU
84	u BUYS A W"」"JSY(B()YSAB''12);TE(Ihy % 汗 ∣,∣()BJNAM ；2： ^ll8" √'0" √^lSTΛNI)AKI)" √^l27()l()"	l_τ,2√15110 ^l_τ-1^ I_tCHBLK_t 21 )¹¹₇
85	UE0、$PPuJLUSY(B()YSPP11 )；TE(H 院省 LⁱOBJNAM ⁱ_t2∕1_t2 ¹¹ ()"」STANDARD'I」2701(尸	'15110 ]1「1,CIIBLK,21 )UJg；
86	¹¹ BOYSPP" √^, CATSPM19 BOY SI I Pl" √^lSY( B()Y SPP15 ) ITE(Iy % 野 CllBLK,21〉UJgUjUUjsT.ANDARD" J27O1T	」()闵NΛM ；2」，2」'151'1O ^l,-'l,-'U
87	"BOYSPP" ,¹¹CAI⁷SPM WBOY SI nŋ" ,^llSY( B()YSPP25)；TE(b %■ CIIBLK_τ21)" _τ^ll8" √^l0" √^l S^,ΓΛNl)ARD" √^l27010^l1	」()BJMAMl21,2J15110 \-1「人
88	"B()YSPP" JCΛTSPM54B()YSIIP1" JSY( B0YSPP15) ；TE( ^lby %τ CllBLK,21)" Jg" J(VjSrΛNDARI)" J27O1(尸	丿個 N∙AM∣212∣151 Id-Il
89	"BOYSPP" √^lCATSPM54B0YSII^" √^lSY( B()YSPP25 )二TE( ® 咙” CllBLK,21)" Jg" J ()" J STANDARl)UJ2701(”	J)BJNAM ；2J,2」1511O ]1,-1.
9()	¹¹ BOYSPP" _τ ¹¹ CΛTSPM54B0YSIIP4" _τ " SY ( B()YSPP35 ) ；TI'：( ^lby % h £11BLK,21 V J8" J()" /STANDARD" J2701<Γ	Jobjnam ；2」，2Ji5ii0 ^l_τ-ι₇-ι₇
91	¹¹ BOYSPP" _τ ¹¹ CΛTSPM54B()YSIΠ5" √^l SY ( B()YSPP35 ) ；TE ( ^lhy %τ CIIBLK_τ21)" √^l8" _r"0^l1 ₇."STANDAKD" ,."27010¹¹	/OBJNAM ¹₇2_t1_t2_tⁱ15Γ10 ⁱ₇-1₇-1₇
92	"BOYSPP" √^l CATSPM9" _τ" SY ( B()YSL∣P02 ) ； TK(Im ¾ « ',¹UBJNAM l2,l,2jl511() ¹ _τ-R-1 _τ Cl IBIK_τ21)" Jg" J O" _τ."STANDAHD" _τ.¹¹27010"
93	¹¹ BOYSPP" J^lCΛ^,l¹SPM 15" _? ¹¹ SY ( BOYSUR>2)；TI<：( ^lhy %、^l√.OBJNAM ^l_τ2_τK2√15Γ10 ∖-1 _τ-1 _τCJIBLK_τ21)" ,^ll8^ll√^l (尸 J STANDARDuj27010"

420

附录D显示

续表 D. 1.2-2

序号	________________符号显示指令
94	“BUYSP卩"Jboysiipi"/S(BOYSPP15)；TE(Iby %m ⁱJobjnam ^l.2∕ι_τ2√i5^,ιιo 21)" √^l8" _τ^,l0" √^l STANDARD" _?" 27010"	JIJLCllBLK,
95	¹¹ BOYSPPⁱ¹ J¹ BOYSIIP2¹¹ J¹ SY ( BOYSPF⁷25) ； TI<( ^lby % 汗'」()BJNAM ； 2,1,2「15110 21)","8" ,"0¹¹ ,"STANDAKD" ,"27010"	,-I_t-I_tCIIBLK_t
96	"B()YSPP" J B()YSIIP3" J SY ( B()Y5PP11 ) ；Tr(IlW % >i '/OBJNAM \ 2 _? 1,2 √15'110 21)" Jgn j()" j STANDaRD “ J 27010"	,-】「1, CllBLK,
97	¹¹ BOYSPP" √^l BOYSIIP4¹¹ √^l SY ( B()YSPn5) ；TK( ^l⅛ % κ ^l_r ¹OBJNAM ^l_τ2_τ 1 _?2_τ ^l1511() 21)"「8" J()" J STANDARD" J 27010"	₇r l _?-l_? CIIBLK₇
98	"B()YSPP" J B()YsIlP5" J SY(B()YSPP35 ) ；TE( ^lBy % ^ ^l?OBJNAM [2「1,2」15110 21)" JgUj U" J STANI)AKD" √^l27()10^l1	,-1 _τ- l, GI1BLK_τ
99	¹¹ B()YSPP" _t." B()YSIIP6" J SY ( B()YSPPΓ1 ) ；TI<( ^,hy % r ∣J()BJNAMi 2「1 ：2」151 IQ 21)" √^l8" _f"0" ," STA NDA K I)" ," 27010"	fI<IIBLK,
I(X)	UBt)YSP卩"，"BOYSIIP7" J SY ( B()YSLlR)2) ；'「，(％¥ %省 ^l√()BJNΛM '_τ2√l _τ2√ 15Γ10 2])u Jgu ” O" _?" STANDARD" _? ¹¹27010"	,・1「1,0 IBLK,
1()1	¹¹ BOYSPP" √ⁱ BOYSIIPS" _τ" SY ( B()YSPP35) √ΓE( ^lhy % N ^l₁¹OBJNAM ：2,1∕J151M) 21)"」'8" J O" √^l STΛNDAKD¹¹ J¹27010"	「1「1, CIIBLK,
102	Il BRlDCrll Il Il H ∣∣ Il II II Il Il Il Il Il
103	Il BRlDerH Il Il Il Il Il Il Il Il Il Il Il Il
104	"BL∣AAKK" √'" _t" SY( Bl.∣AΛKK02) ；TX( OBJNAM j_τ2_τ2_τ ¹15Γ1() ¹J ,0 JJIBLK_τ26}^,' J^l3 4RD" J22240"	'√^l O" ,¹¹STAND-
105	UBlllSCLUj " ₇." SY (BLlIS(JX)I)"?¹4" J¹ O" J¹ OTHER" √^l 32220"
106	¹¹ BIllScLUJrulNCTN33C()N∖ ISl ()B川 AM " J SY ( PoScEN03 )二 TX (()BJNAM , 3 2 2」 BLK_τ2 6)" _r"6" √^l ()^ll√^l STANDARD" √^, 22220"	L5Γ1() '√l,0_τ Cll-
1()7	¹¹ BlllS(；LUJrUlNCTN20C()N∖ ISP J SY( BUI RKL13∕ J6" JU"「STANDARD" J2222()	ii
108	¹¹ BUlSeljjrUlNCTN21C()N\・\|S1" JSY( Bl.∣IRKL13)" J6" J()" J STAND AKI)^li _? ¹¹2222()"
109	¹¹ Bul5CIJ J H.∣NCTN22C()N∖"S1" JSY( Bl.∣IRKL14/ ”6" J O" _τ" STAND AKI)¹¹ _τ ¹¹22220	∣∙
IIO	¹¹ Bl∙∣ISCL" J FL∣NCTN23CON∖'ISHJSY(BUIRELI4)" J6" J UUjSTANDARDUJ22220	^ι∙
111	¹¹ BIllScLUJ H.∣ NCTN24C0N VISΓ^l _τ" SY( Bl∣IKKL14)" J¹6" _τ ¹¹ O" _τ." STA N I) A K I)" _τ" 22220"
112	¹¹ BLllSelj JnINCTN25C()NVISr;"SY(BLllRKL14)" J6" ,UOuJST.ANDAKD" ,"22220	∙∙
113	UBIllSCLUJKTlNCTN26C()N∖ ISl u J SY(BL∣IKKI,15) u J6“」")" JSTANDΛRD" , "2222(〕	ɪɪ
114	¹¹ BLllS(；LujrLlNCTN27 C()N∖∙∙∣S1 u J SY(BU∣IRKL15)" J6" JU" ,“STANDARD" J2222()	ɪɪ
115	¹¹ BUlSelJJrUlNCTN33C()N∖∙∣S1" JSY( P()SCEN()3)" J6" ”(Nj STANDARDUj2222(
116	¹¹ BLllSeLUJFLlNCTN35C()N∖"S1 u J SY(TNKC()N12) u JP J (V「STANDARD" J22226
117	¹¹ BlIISCL¹¹ √^l H∣NCTN33()BJNΛM" _? ¹¹ SY ( P()SCKN(B) ；TX (()BJMAM ,3 2 2, i5110 ^l√l, "4" √^l ()" J OTIWRUj 3222()"	)」；IlBLK,26/ ,
118	¹¹ Bl.∣IS(JL" ₇" CONVIS1" J SY(BLlISCLl I)Uj6" J()" J STANDMRl)Uj 22220"
119	¹¹ BLH5(；L" √^l Π.∣NCTN20" √^l SY ( BL∣IKKID1)¹¹ _τ^ll4" _τ"()" _τ ¹¹ OTI IKK¹¹ J 32220"

421

内河电子航道图技术规范(JTS 195-3-2019)

续表 Il 1.2-2

序号	符号显示指令
120	"BL∣ISGI."_s"E∣.∣NCTN21"," SY ( BI.∣IREID1 }"∕^,4","0" _r^l' OTIIEKⁱ'," 32220"
121	"Bl∣ISCI.","l'l∣NCTN22∖" SY( BI.UKKIM)" √^l4" _f "O" _f ¹¹OTII EK" ₁ "32220"
122	"BIIISCI,", "I'I∣NCΓN23'^l√^l SY ( B1.∣IKEH)4)", "4"," O"," OTIIEK"," 3222()"
123	¹¹ BUlSCI,"」屮 UNCTN24" J SY ( BI∣IKEH)4)^,l _τ"4" ,"O" ,"OTHER" ,"32220"
124	"B1!ISCL"," H.∣NCTN25"," SY( BIIIKKIM)" _τ"4","O" ,"OTIIEK" ,"32220"
125	"BlUSCL"," Fl.∣NCΓN26" √^, SY( Bl.∣IKI<∣_i()5)","4","O",^,lOTIIEK","32220"
126	"BIIISCI."." FUNCTN27"," SY(BwKElo5 )"J4<"()"."()'口 IKK" ,"32220"
127	¹¹ BIUSCL"√^l FUNCTN33" J SY( P()SCI<N03)" √'4" ,"O" _τ"OTIIEK", "32220"
128	"BwScljjFuNcTN35"," SY('ΓNKCON02)","4" ,"O","OTIIEK", "32220"
129	"CCI!STA"√^l"_; ¹¹SY(CCIlSTA02)" ,^ll7^h _τ"()" _τ"()TIIEK" _j^l,38O3O^,'
130	H CllKPNTH ^{1111 111, ,l}" »^ιι »H U H
131	"CKA N ES"," "√' SY (CKAN ES()1)", "4"," O" _τ" OTIIKB" _τ "32440"
132	"(rrNAKE"_j" "J¹SY (CIIINI'^,(X)6)" , "4"," O"," STANI)ABI)",^l,2M>5<)"
133	"CTHPNT",""," SY ( PoSCHNo4}", "4" J U'」OTIIKK" ,".32250"
134	"CI^,SΛRI∙:","","SY(CIIINI'(X>7)","4","O", "STANI)4KI)", ^ll2t⅛250"
135	it c[IRFNT" ^{111, 11 ll ιι ιι ,ι ιι ιι ιι ,ι}»
Bft	"C∣.∣KENT",." OKIENTCIlKVEf."," SY ( CI.∣KI<NTO1, (JKIENT) ； TE ( ⅛ 4. 1 If k∣∣ '√L^,l.∣KVE∣_l '_τ.3, l,2_τ I '15 HO'』，-1, CllBLK ,31)"," 5"」O"," ()TllEK"," 33060" I
137	"cιικENT"," okient" _t" SY( Ciibkntolokiknt)",^ι,5^ιι√^, o^h," ()tiiek"√^,33O6O"
138	Il I)AMC()N" ^{11 11 11 11 11} » " Il Il Il Il Il __________________________________' ' ' ' ' '______________________________________________________________________________________________________________________________________________________________
139	¹¹ DAMa)N" J(XTlMM3" J3Y(CIYMJ(X)6)"J41" O" JSTANlMKI)"」2201伊’ J
'140	¹¹ DAY MAKⁱVVSY(DAYSOK()1)7tE(^ "7"√'U" _τ"S^,ΓANI)AKI)"√'27025" I
141	¹¹ ∣)AYMAR" √^,τo^ι∣pi9"√^,sγ( Daysqkoi)；ti<( 'ι^ %」「(用川办广21,2」5110 ；・i,・i<;IlBLκ, 21)" √^l7" _τ" O" _τ" STANDARD" _τ"27025" /
142	¹¹ ∣)AYMAK" √^lT()^lll^y20^ll√^,SY(l)AYSOK01)fΓE( ^lb∣∣ %”「()B 川 *A「,2」，2,∣15110 IjT■ 1,CHBLK, 21)" _t"7" J¹ O" √'STANOABI)" √^,27025" /
143	¹¹ DAYM AR" √^lT()^IIF¹2Γ^l _τ"SY( DAYSQHOl) ；TE( ^ll>∣∣ <« '_τ ^,OBJNAM ^l_r2_τl ,2_f '15110 ^l_f-1₇-1,CIlBLK, J 21 Vj 7" J ()"," STANI)AKI)"_τ"27(>25^l' /
144	UDAYMλr"jt()psiip24" j§Y( Ihytrioi)；TE( %〃％* ⁱ_t^,objnam ；2」「J5】io ]ι,∙ι,cι皿』κ, / 21)" _?"7" _?" ()"√^l STANDARD" √^l27025" I
145	¹¹ DAYMAK" √^,TOPSIIP25^l,√'SY( DAYTR105) ；TE( %“ ％ J」』BJNAM ：2」，2」15：Hol∙1,//：〃BLK, / 21)" J^l7"√^l O"_τ"S^,ΓA NI)ARI)"_τ "27025" J
146	"l)ISM⅜K" √^{l 11} _?" SY ( l)ISMAK03); TX (INKORM _r2√l_τ2_τ ^l15110 ^,_r2_r0_τ CIIHLK_r21 )∖"7^,,_r" 0∖" OTII- / ER" √'32430" J
147	"ΠISMAR^ll√^l CATI)ISΓ^, _t"SY( I)ISMAHo4) ； TX(INr(JRr,2」，2/15110 ∣,2,0, CHBLK,21) “ J7“ J "", J ¹¹OTIIKR'¹ _r ¹¹32430" I

422

附录D显示

续表 D. 1.2-2

序号	________________符号显示指令________________
148	¹¹ l)MP(；KD" √^l UJSY(ClllNr()07/ J4" J UUJsTΛ NDAR D" J 2624()"
149	UlQ)CSICUj ¹¹ _?" SY ( FOCSI(X)I )ⁿ √^l6" √^l 0" _?" STANDAKl)¹¹ J¹27080"
15()	¹¹ l'I)KS Γ(?' J¹¹¹ JⁱSY(FOKSTO)I)¹¹ _tⁱⁱ4" J¹ 0" _?" OTIIKK" _?" 32220¹¹
151	¹¹1-DKSTC¹¹ √^l CONVISi ¹¹ √ⁱ SY ( FOKSTCri)¹¹ √^l4" _?" ()Uj STΛNDARIK ” 22220"
152	U_KSlM_ACuJUJSY ( rs∣Hl*∖0])u J4" J(V J OTIIKR" √¹34040"
153	¹¹ FSIIFΛC" √^, C ATH ∏ ^ll,^llSY (FSIIFA C03)" _τ^ll4" √^l 0" √^l OTIIKK¹¹ _?" 34040"
154	UrSlMAc" J C ATzk2" JSY ( FSlMAco2)" J4" J (尸 J OTIIKK¹¹.¹¹34040"
155	"FSIIk AC" JCΛTr∣Γ3" JSY( RSIMACO2)U「4" J " J OTIIEK" J¹34040"
156	¹¹ l'^,SI IIMC¹¹ _τ ¹¹ G ATHR" √^l SY ( FSI ll<AC()2)" _τ^ll4" J¹ O" √^l 0^r∏ IKK" _?" 34040"
157	UGAra)NuJujSY(CAra)NO4)" Jg" J ()" J STΛNDΛRD" J22O1O"
15K	ⁱⁱGATCON¹¹ √ⁱ CΛT(}ΛT2" √ⁱ SY ((ZATCON(H)¹¹ √ⁱ8ⁱ¹ √ⁱ O" ₇¹¹ STANDA Kl)¹¹ _?"22010¹¹
159	^ll(λATCON" √^l CA'ΓCΛT3" √^lSY(CATG0IN()4)" √^l8" √^l O" √^, OTIIKK" _τ ¹¹32440"
160	¹¹ (；A Γ(X)N" _? ¹¹ (□ A^,ΓCAT4" ,¹¹ SY ((λA^,ΠX)N()3)¹¹,¹¹8¹¹ √' 0"," UTIIKK" _? ¹¹32440"
161	UCRllwNu ^{1111 1111 11 11 11 ll} ∙^{ι ιι} H Ii
162	¹¹IIKBFAC" √ⁱ " √^l SY (Cl IINKOO?)" √^l4" √^l 0¹¹ √' OTIIEK" _τ ¹¹32410¹¹
163	UllRBrAC" JCATIIAkT' JSY( R()LRUI01)" √^l4" √^l O" √' OTIIKK" _?"32410"
164	UllRBRAC" JCΛTIIAr4" JSY( IIRBrAC09)" J4"J O" J¹ OTIIKK" ₇¹¹3241()"
165	UllRBrAC" JCATIIΛF5" JSY (SMCkAC02)" ”4" ”① J()TIIHR" J32410"
166	UlnlLKES" J " JSY(InlLKKSo1 )"」5" J()" J DISPLΛYBΛSN" J 12410"
167	UlJCHTSUjuj CS(IJ(JI∣TS05)" ,"8" ," 0¹¹ _τ" STANDARD" √^l 27070"
168	¹¹ LITH_jT¹¹ √ⁱ Uj SY ( LITH_jT()2) √ΓI<( ^lby %s ^l_τ^lOBJNAM ^l. 2/1 _t 2 √15Γ10 ¹.-1₁-1_; Cl IBLK^ 21 尸 ” 8： ¹¹ ()：^,l STA N DA KD" J 2701()"
169	¹¹ IJTVKS^ll√^l "_?" SY(Lr「、阳 02) ； TK( ^ll.∣v ¾s ^l,^lOBJNΛM ¹ _f 2 √1,2 √15Γ1() ^l,-l,-'1 _τ Cl IBLK_τ21 )"," 8" _τ ¹¹ (VjSTΛN DΛRD" J27()11"
170	¹¹1.NDARK" √^{l 11} _τ^llSY( I.NI)ABK01 )； TX ( OBJNAM J ₇2_τ2? 151 K) ¹ _τ0√l ₇ CIIBLK_τ26) ； CS( QllAP()S01 )" _τ"4" _τ" O" JDlSplAYB ASK" J 12()10"
'171	¹¹ LNDKIΛ ¹¹ _τ"" _τ" SY ( POSOKN(H) ； TK ( ⅛ 3. Qll rn「崛』；\ *「； 3,2.2」15110 ； 1, O, ClIBLK, 28 尸二 "4" J (尸」()TIIKK^ll√^l 3201()"
172	^ιl LN∣)Mκκ" √ⁱ "√^lsy (Poscknoi) ^ιl √^ι4"√^l oⁱ¹ √^ι other¹¹ √^l52220^l1
173	¹¹ LNI)MKK" _t" GATLMKl7ri.∣NCTN33C()N∖∙ ∣Sl" J SY(T()智ERSo3 ) ；TX(DBJNΛM ,3,2,2「15110 ； Irl, CIIB∣_jK_t26)ⁱⁱ√ⁱ6ⁱⁱ√ⁱ υ^ιl√^l STΛNI)AKI)" √^l2222()"
174	¹¹ LNI)MKK^l1,¹¹ CATLM K15H∣NCTN2OC()NVISΓ^l √^l SY ( Bl∣IK KLB)¹¹ √^l6" ,^ll O",¹¹ STANDAKl)¹¹,¹¹22220¹¹
175	ULNDMRK" JCATLMKl5n.∣NCTN21C()N∖∙"Slu JSY( BL∣IRKL13)" J6"」()"J STANDA RD",¹¹22220"
176	¹¹ LNDMKK" √^, GATLMK17H ∣NCTN2()CONVISΓ' _τ ¹¹SY ( BLHK ELB)" √^l6" √^l O" √^l STA N DA K I)" _τ ¹¹22220"
177	¹¹ LNI)MKK" √^, GATLMK17HINCTN2ICONVISΓ^l _τ ¹¹ SY ( BLHKKLB)" √^l6" ," O" √^l STANI)ΛKI)" _t"2222()"
178	¹¹ LNI)MKK" _τ ¹¹ CATLMK2OH∣NCTN2OC()NVIS1 UjSY〈 BL∣IK l<L13)¹¹ ,¹¹6" ,"O" _τ ¹¹ STA N PAKD" _r''222^^u
179	¹¹ LNI)MKK" _t" GATLM K2OH∣NC^,TC1 CONV∣SΓⁱ _τ^llSY( BL∣IKKLB)" √^l6" √^l O" _? ¹¹STANDΛ RD" J 2222()"

423

内河电子航道图技术规范(JTS 195-3-2019)

续表DJ-2-2

序号	符号显示指令
18()	^IlNDMRK",	CAΓI.MK2()∣q)N(rΓN26∞NVISl" _f ^ll5Y( BL∣IKI<L15)" _τ^ll6" √^l U" _τ" STAN DA K I)" √^l2222O"
181	"LNDM RK",	CATI.MK2OH∣NCTN27C()NVIS1" √^l SY ( Bl∣IKKLl 5)^l* _τ" 6" √^l0" _τ ¹¹ STAN l)ΛKI)" _τ ¹¹22220"
'182	¹¹ LNDMKK", 26)" J4" J【尸	CATLMKl7 Π∣NCTN33 ."UTlwR "'32220"	'J SY(T()WKRsOI ) ；TX ( 0BJNAM₇3_τ2_τ2_τ ^l15Γ10 ^l_τ l _τ-1 _τ ClIBLK₇
183	¹¹ LNDMRK 丁	CΛTLMKlCONV∣SΓ^l √	SY(CAIRNSI1} u」6" J O" √^l STANI)AKI)" √^l2222()"
184	¹¹ LNDMKk" _?	CΛTLMK3C()N∖ ISl"「	SY(CllIMNYrl )" √^l6" √^l O" √'STANI)AKl)¹¹ √'22220"
185	¹¹ LNDMKK" _?	CATLMK4C()N∖ ⑶ u」	SY(I)SIIAKRri)u J6"」U JSTAND∙*RD^,' J2222O"
186	¹¹ LNDMKK" _t	CΛTLMK5C()N VISl¹¹ _τ^l	SY ( W(STH)I)UJ6" ” O" JⁱSTANDAR I)" √^l 22220"
187	ULNDMRK",	CΛTLMK6C()N∖ ISl u」	SY( FIASTKll)" J6" J t" J STANDARD" J 2222(Γ
188	ULNDMRKu ,	CATLMK7(X)N∖ ISl¹¹「	SY(MSTc()N14)" J6"」")"J STANI)ΛKI)¹¹ √^l2222()"
189	¹¹ LNDMKK",	CATLMK8C()NYlSI "	SY( P0SCEN()3)¹¹ _τ"ft^l1 √^l O" √^l STANDARD" √'22220"
19()	¹¹ LNDMKK" ₇	CΛTLMK9C()N∖ IS1"J	SY(M()NUMTl2)" J6" J ()UJ STANDAHD" ,"22220"
191	¹¹LNPMBK" _τ	C A Tl .MKl O CO N VISl"	"SY( MυNL∣MT12}" ,"6"," O" ," S^,ΓANI)ARD","22220"
192	"LNDM RK",	CΛTLMK12C()NVISΓ'	USY(M()NLlMTI2〉u J 6" J ()" JSTANDΛRD" J22220"
193	¹¹ LNDMKK" _τ	CΛTLM KBC()NVISΓ^l	"SY( M()NI.∣MT12)" JC J WJ STΛNDARD"」22220"
194	¹¹ LNDMKK" ₇	CΛTLMK15C()N∖IS1",	^llSY( l)()MI'H)ll ) u J6∣∣」()UJSTANDΛRD" J2222("
195	¹¹ LNDMKK" _τ	C ATLM Kl 6 CON V ISΓ^,	^llSY( KΛSCΛNΓL)" √^l6" √^l O" √^, STANDARD" J 22220"
196	¹¹ LNDMRK",	CATLM K17 CON VISΓ^l	^USY(T()WrRSO3}" J6" JU"「STANDARD" J2222(Γ
197	¹¹ LNDMKK",	CΛTLMKlgC()N∖ISl",	USY(WNDM11,12〉" J6" JO" J STRNDAHD" J 2222(尸
198	¹¹ LNDMKK" _τ	CaTLMKl 9 C()N∖∣S1'1	"SY( WIMC()Nli)Uj6" JU" JsT∙AND∙ARD" J2222(尸
199	¹¹ LNDMKK" _?	CΛTLMK2()C()NV∣SΓ'	^llSY( P()S(Π<N03)" _τ ¹¹6¹¹ _? ¹¹ O" ," STANDΛ Kl)" √^l 22220"
20()	ULNDMRKUT	CATLMKl5 ri!NCTN20	√^lSY( BLHKKimr¹ √^l4" _t^ll0" √^lOTIIKK¹¹ _? ¹¹32220"
201	¹¹ LNDMKK" ₇	CΛTLMK17ri!NCTN20	JSY(BIIlRr101)" J4" J (W J ()TllERUJ3222OU
202	"LNDMKK",	CATLMK2() FUNCTN 20	_τ"SY( BLUKKim )^ll,"4"_y" 0^,r," OTIIEK"," 32220"
203	¹¹ LNDMRK",	CATLMK3" JSY(CHlMNYol)Uj4" JU JOTIWR" J32220"
2()4	¹¹ LNDMKK",	cλtlmk6" js> ( Flastkoi )" j4" j()" j()TllHR” j3222τ
205	ULNDMRK",	CATLMK7" JSY( MSTC()N04)" J4" J O" ," OTI IKK¹¹ _τ ¹¹322 20"
206	¹¹ LNDMKK" _τ	CATLMK15" JSY(I)()MKsOOl) “ J4" J O" √^l UnwRUj3222(”
207	ULNDMRKuT	CATLMKI6"」$Y(RΛSCAN()1)" J4" J ()Ly)TllERuj3222(尸
208	¹¹ LNDMKK",	CATLMKl7 u J SY(^rR)WKKSOl)¹¹ √^l4" J¹ (产」()TllHRuJ 32220"
209	¹¹ LNDMKK",	G()NVISΓ^l _τ^l,SY( P0S(U∖N03)" √'6" _τ" UUj S^fΓANPAKI)" √^l2222O"
210	¹¹ LNDRtiN" UsTANDARDL	IUJ SY ( PoScKNO4 ) ； TX (()BJMAMJl, 2,2」1511。［(),-1, CllBLL 26/J 4-" _τ" O ¹¹₇ 2106()"
211	"L()CMAC^l1 ,	"/¹SY(LOCMA(X)I)¹¹	¹¹4" _τ" ()Uj OTIIKR" ₁¹¹31080"
212	UM)GPuNu ,	¹¹ _τ"SY( FLTII AZ02)¹¹ _?	4" Jt)"」()TlwRUj 3405()"
213	UM _NPUB ：	"√^lSY( CIIINK(X)?)¹¹ ₇	4" _τ" ()" J ()TIIKK" ₇." 31()20"
214	^-"MΛCVΛR^ιr KR" √^l3108()"	"^irJ^lSY(MAGVAKOl);	τxΓvA∣ΛU(λ37∏27Wi(Γ^rJ7^

424

附录D显示

续表 D. 1.2-2

序号	________________符号显示指令________________
215	¹¹ MAReUIJ J " JSY(MaRC〔.1102”]'屮 J 0" √^l STANDARD" √^l 26210"
216	¹¹ MIPΛKI<" √'" √^l SY (CIIINF(XIfi)¹¹ √^l4" √^, 0" √' STΛNI)ΛKI)" √'26040"
217	^ιl MOBhAC¹¹ √^l UJSY(M()RrAcO3)" J6”」()” j DisplaybASNuJi2410”
218	¹¹ M()KI' ΛC^l1 √ⁱ CATM()KΓ^l √^l SY( M()RFAC()3)"」6" J ()" J DISPLΛYBΛS口」T241 ①
219	¹¹ M()KFΛC" _τ" CATMO K2" _τ" SY ( M0RFAC04)¹¹ √^l 6" J¹ 0" √^l DISPLA Y BASK" √'12410"
220	¹¹ M0KFAC" √ⁱ CATMOK3" √^lSY ( PlI _jPN^,r<)2)¹¹ _? ¹¹6¹¹,¹¹ O" ₇" O Γl IKK¹¹ √^l32440¹¹
221	¹¹ M()RrAC^l]^l∣C*TM()R5" JSY( PILPNT02)" J6" J O" √^, DISPLA Y BASE" ," 12410¹¹
222	¹¹ MOKKAC" √ⁱ CATMOK7¹¹ √^,SY( B()YM()R11)" Jg" J ()^ll√^l STΛNI)ΛHI)" J¹27010"
223	¹¹ NE氏()BJuJUjSY (NrwOBJ Ol〉" J 6" J S" J STANDA RD"「2102()"
224	¹¹ NEW()BJ" J5YMINS"」CS(SYMlNsoi ”‘」6" JSUJSTΛNDARD"「21020"
225	u ()BSTRN" J " J CS(()BSTRN06)" J4" J ()" J ()TI WR" J 34050"
226	¹¹ ()BSTRN" JCAT()BS7∖YIS()li JSY(卜Pl!IeNDl )" _τ^ll4" _r^llO" √^lOTIII<R" √^l34051"
227	¹¹ t)BSTRN" J C4T()BS8 V：USt)IJ" J SY(W：门I ΛZ02)" J4" Jt)UJt)TlIER"「34()51"
228	¹¹。BSTRN" J CAT()BS9∖ MS()UijSY( Aell ARHo2)"「4"」0¹¹ √^l OTIII-^R" √^, 34051"
229	ⁱⁱObstknⁱ¹ /ⁱCatobsiovalsoiiⁱ¹ √ⁱsy( fltiiazo2)" √^,4" √ⁱoⁱ¹ _tⁱⁱo^γπiekⁱ¹ _? ¹¹3405 i ¹¹
230	¹¹ OBSTRN^ll√^l CΛT()BS7" _τ"SY(F()l∣LCNI)l}^l1 √^l4" _? ¹¹ O" √^l OTllrR "」3405()"
231	¹¹OBSTKN" √^lC ΛT0BS8¹¹ J¹SY ( H-TH ΛZ02)¹¹ _? ¹¹4¹¹ _τ ¹¹ 0¹¹ JⁱOTIIEK¹¹ _τ ¹¹34050"
232	¹¹ ()BSTRNl^ljcΛT()B削 JSY ( ΛCIIA RN02)" ”4" —()TlWR" J 34()50"
233	^ιι OBSTKNⁱ¹ √ⁱ Catobsio¹¹ √ⁱsy( h,tiiazo2) " √^l4^l1 √^l oⁱ¹ √^l()‘ni NhrJ 3405 ①
234	¹¹ OBS ΓK N¹¹ √^l W A Γ1 J< V7" _? ¹¹S Y ( ∏ Tl IAZOZ)" J 4" J (” J DISPLA Y BASE" J12410“
235	¹¹ ()FSPLF" J¹¹¹ _f ¹¹ SY ( OFSPIJΦ1) ；TI<( ^lPmd % h ⁱ_t ¹OBJNAM ^l_τ3√l_t2√15Γ10 ^l, 1 _?-1₇ Cl IBLk_t 21 )¹¹ J¹ 5" _τ^,l ()UJDlSPLAYBASEUJ l221G"
236	¹¹ PII.B()P" √^l" _τ" SY ( PlLB()P02) ；TE( ^lPIl % J」UBJNAM ；3,1,2」15110 IIjlj：l丨BIKT21) ” J ⑴] "0¹¹ _τ" STANDΛ KI)" _? ¹¹28010¹¹
237	¹¹ PlLPNTJ " JSY(PlLpNTo2”' J 5" ” O" J¹ DISPLAYBΛSK" √^l 12410"
238	¹¹ PIPAKI<" J¹¹¹ ,^llSY(CIIINbX)O?)¹¹ _? M¹¹₁¹¹ (卩」STANDARDuj26230"
239	H PIPXJI ¹¹ Ii H Ii H Ii n 11 11 11 11 11 11
24()	¹¹ PKCΛKK",."" J SY(PRCARr12)" J5" J ()" J STANDARD¹¹ _? "25010"
241	Ii pRDAR∣i¹h H Ii H D ∣ι ∣ι Uu 11 11 11 11
242	¹¹ PRDARE" JCATPRA5C()NV∣S1" JSY(『LASTK11 )¹¹ ,^ll4" ,^ll0" J¹ STAN 1)4Kl)¹¹ _?"22220"
243	¹¹ PRDAMLjCaTPRA8C()N∖ ISl" JSY(TNKC()N12)" J4" JU" JSTΛND∙ARD" J2222T
244	¹¹ PRI)AKI<" √ⁱ CΛTPKA9∞NVISΓⁱ ₇ⁱⁱSY( WIMCONri)¹¹ _tⁱⁱ4" _f" O" _f^l1 STANDAKD¹¹,¹¹22220"
245	¹¹ PRDAwjCATPRA1" J SY (PRDlNSo2) u J3"U JQTIWru J 3227()"
246	¹¹ PKDAKI'?¹ _?" G ATPK A5" √^l SY ( H_jΛSTK01 )" √^l3" √' O" √^l OTIII∖K" √^l 32270"
247	¹¹ PRlHRrUjCATPRAPjSY(TMBYRDoI)"丿3" JU" junior J3227T
248	¹¹ PKI)AKI<" J¹ CATPKΛ8" √ⁱ SY (TNKC0N02) ^i, ₇¹¹3¹¹₇ "O" ₇ⁱⁱ0TIII<Kⁱ' √ⁱ3 2 270"
249	¹¹ PRDΛW JCATPRA屮^IjSY(WIMCUNOl)" J3"」S J()TlwRuJ32270"

425

内河电子航道图技术规范(JTS 195-3-2019)

续表DJ.2-2

序号	________________符号显示指令________________
25()	UPYLUNS” j“ jFY(P()§(;ENO3/ j8“ jo” Jdispiaybasm jT22iθ"
251	URADKrlJ 丿…J 9Y (KAI)KHm)" √^l6" √^l 0" _τ" STANI)ΛKI)" √^l27230^l1
252	¹¹ KADSTA" √^l ''^^(^('A'.^)" _? ¹¹5¹¹ ₁¹¹ ()" J()TIWR"「3801(”
253	¹¹ KADST*' JCATRΛS2" J SY ( KI)0STA02 ) ；TE ( Zh % JJC()MCIIA ；3 ： 1,2」1511。IoToJUIBLK, ，]•]}“「5“ J (尸 J()'n∣ERUJ38()H)U
254	Il HAPlDSil Il Il Il Il Il Il Il Il Il Il Il Il
255	¹¹ K CTLPT^ll√^{l 11} √^lSY(KTIJ)ld'^,51)" _τ" 4¹¹ ,¹¹ 0¹¹ √^l S^,Γ A N I) A K D¹¹ J¹2502()¹¹
256	UKCTLPTJ ORIENT JSY(KCTLPT52,OEIENT)" J4" J U"' STANDAKI)¹¹ √^l25020"
257	URKTRrlJj " JSI ( RHTRru)2)" J6" J()"」STANDAR D"」27080"
258	II R().*DW'Y∣∣ U H Il Il II Il Il H Il H H Il
259	"KSCSTΛ" √^l ∖''^∖(^CS'VM}2)'ⁱ √^l7^l1 √^l O^ll√^l OTIIEK" J¹38030"
26()	¹¹ RTPBCN" J " JSY(RTPBCN02)" JP「①「STANDARD"「27210"
261	Il HUNwI Y " ^{11 11 11 11} » <1 Il Il Il Il Il Il
262	USBDΛRK"」"JTX( NATS1.∣RJ ,2：2」1511。'J)√)₇CI IBLK ₇25)¹¹ _τ ^ll4^l1₇." O" _7> ¹¹OTI IKK" _τ ¹¹34010"
263	"SrΛΛRH" J " JTX(()BJNAM,l,2,3jl5110 ∣qq,CIIBLK,26)" J3" JsuJ STA N DA KΠ" √^l 21060"
264	^llSlLTNK¹¹ _?"" _τ" SY (TNKCON(K)¹¹ _τ"4" _τ" O" √^lOTIII∖K^l1 _τ"32220"
265	USlLTNK" J CATSlLIe()N∖"S1 u J SY (SILBU∣I11” J4" ”()"」STANDAKD" ”22220"
266	USlLTN K"」CATSll2C()N VlSl" J SY(TNKCONl 2) "，4" J (尸 J5TAN DARIA ”22220"
267	ⁱⁱSILTNK¹¹ √ⁱ CATSII3C0NVIS1" _τ" SY(TOWKKS0 3)¹¹ ,^ll4" √^l O" √^l STANDARD" √^l22220"
268	"SILTNK" √^lGATSII4C0NVISΓ^l _τ" SY(TOWKKSl2)¹¹ J^l4" √^l O" _?" STANDAKI)¹¹ √^l2222O"
269	USlLTNK" JC()NYlSPJSY(TNKc()N12)","4"」()"J STANDARD" J 2222。U
270	^llSlLTNK¹¹ √^l CΛTSIL1" JSY(SILBUI01 M'」4" J (严」()TU吋R" ,32220"
271	"引LTNKU ,"CATSI12" J SY ( TNKC()MS^l J4"」()']"O Tl IKK¹¹ _τ ¹¹32220"
272	"§1 LTNKUJCaTSlL3"」TY(T()WKRS01}" _?"4" _? ¹¹ O" _τ" OTIIKK" _τ^ll3223O^l1
273	¹¹ SILTNK" √^l CATSI14" ,^llSY (TOWKKS()2)" _f^ll4" J¹ ()"」()TllHrj 3222OU
274	¹¹ SI ST AT" J¹ " J SY (SISTΛT02)" J7" J ()" J STANDARD" J 28()20"
275	"s∣s^,ΓA∖V" √^{l 11} _t" 5V( SlSTATo2)" J7" J O" √^l STA N DA K I)" √^l 28()2("
276	ⁱⁱSLCONS¹¹ _t." " ₇.¹¹ SY ( MOKFAC(B) ；CS(SLCONSfB)¹¹ ,."S" J¹ O" J¹ DISPLAYBASK" _τ." 12410"
277	ⁱⁱSLOCKD¹¹ ,"" J SY(IHLT()POl)UJ3"，S" √^l OTIIKK" √'32010"
278	"SLOTOP¹¹ √^{l 11} J¹SY(IIILTOroi)" √^l3" √^l S" √^l OTIIKR" √^,32O1O"
279	UL()T() P" JC() NVIfl UJSY(IllLT() Pli)UJ3" J 5"」STANPA BI)" _τ"2222O"
280	Il SMCrACu Il Il Il Il Il Il Il Il Il Il Il l∣
281	^llSNDWAV" ₁¹¹ \”Y(SNDWΛ∖02) U J4"」()UjSTANDARD" J 24M0U
282	¹¹ SOU N DC" √'" ,¹¹ CS (SOU N l)C02)",¹¹6¹¹ _s" O" _r" OTIIKR" _y" 33010"
283	USPLΛRK" J ¹¹ ,^ll5Y( CIIINF(Xlfi)¹¹ √^l4" √' O" √^l STANDARD" √^l26040"
2g4	USPRlNC" JUjSY(SPRlN(；02)“」4"」O" _? ¹¹ OTIIEK¹¹ √^l34020"
285	¹¹TJIMON" √^{l 11} √^l SY ( TII)KI ITOl)" √'4" _?" O" _τ" OTIIKK¹¹ _τ" 33050"

426

附录D显示

续表 D. 1.2-2

序号	________________符号显示指令________________
286	¹¹T-NIIMN¹¹ _t"" _i "SY (TΠ)KI ITOl)¹¹ ₁^ll4" √^l 0¹¹ _τ" ()TllKR"「33()50”
287	^llTJΠMS" _τ"¹¹ _? ¹¹ 5Y(TlDKHTOl)" √^l4" _?" 0¹¹ √^, UTIIKK" _γ"3305()"
288	"TS」儿B" J"」SY(CLlRDrH)I)" J4" J (/」OTI IKK" ₇¹¹33060"
289	"^rl^,S.I'TB^l1 /^lGATJIⁿSlOKIKNT" √^l SY( H J)STK01 _? OKIKNT) ；TI<( ⅛4. Ili k∣∣ l_τ-'l_τCI IBI.K Jl)¹¹ _τ^ll4" _τ" U" J ()TlIKRUj 3306()"	JCURVKL ；3」,2/15口0；
290	¹¹ TSJ'I<B" √^l GAT.TS20KIKNT" √^l 5jY(l<BBSTK01 _?ORIKNT) ；TK( ^l%4. 1 Ii kιι 1 ,-LCI IBLKJl)" J 4" J O" _τ ¹¹ OTIIER"「3306()"	Jcurvnl U,L2j5iιo[
291	^llTS.H<B" _τ" GAT.TS3() KIKNT¹¹ _τ" SY ( Gl∣RKNTOl _? OKlENT) ； TK ( ⅛ 4. ^l1511()^l√l _?-1 ,CIIBLK,31)"」4" JU" J OTIIKK¹¹ _? "33060"	ll「III TcUR、屮I”, 3 J, 2,
292	"TS_PAD" _τ"" J^lSY(TII)STK01 )" ,"4"," (Γ ," OTIIKK" ," 33060"
293	^llTS.PNIΓ^l ,"" _τ "SY (Tl DSTROl )" _?"4" √^l 0" √^l OTI IKK" ?'33060"
294	^llTS_-PKIΓ^l J¹ Uj SY(TII)STK01 )" ”4" J ①」()TllEK"」33()6OU
295	UTS-TlSu JHjSYCnDSTROl)" _τ^ll4" J¹ O¹¹ _? ¹¹ OTII I^R ^ll√^l 33060"
296	Il ^rpQ PM AR" ^{11 11 11 11} Il Il H Il Il Il Il Il
297	II Tl I N N I ` I _j ^{11 11 11 11 11 11 11} " ¹¹ X H II Il
298	¹¹11 WTKOC¹¹_t" ¹¹J¹ CS(OBSTBNOfi)¹¹ _r ¹¹4¹¹ J¹ O" J¹ OTIIKK¹¹₇¹¹34050"
299	Il、■卜、(、ATN ^{11 11 11 11 11} ∣^l " K ■>' H Il Il Il
3()0	Il Wτr∣ X >1 H Il Il Il Il Il Il Il Il Jl Il
301	Uw*m∣R" J " JSY(WAmlRO2戸」3" ”()Lu OTIIKKⁱ¹ _r'^,3^WY'
302	INFDKlPlJ ¹¹ _? ¹¹ SY ( WKDKLP(B)¹¹,¹¹3¹¹ √^l 0" ," OTIIKKⁱ¹ _? ¹¹34()20"
3()3	¹¹ Vl-KKCKS" ," " ," CS( WKKCKS(M)" _f^l'4" _f" 0"," OTIIKB" _?"34050"
304	¹¹ ∖VRI<CKS" _t" CATWKK3∖ ALSOU"," SY( l'I)L∣LCNI)l)" √^l4" √'0" J'OT1II∖K	√^l 34051¹¹
305	¹¹ WKI<CKS" J¹ CATWKK3¹¹ _τ ¹¹ SY ( FOlJ LCNDl )" _τ^ll4" √^l O" √^l OTIIKR¹¹ _?" 34050"
306	¹¹ B()YNV(iJ^{l 11} J¹ SY(BOYCKN(B)" √^l l)ISPLΛY BASE" √^l27020"
307	¹¹ B()YNl(；」CATNcM5,CΛTBYD2" J SY ( BOY N V (X)5 ) ； TX ( ()BJNAM.2√1	,2J1511O ^l_f-l₁-l_τCIIBLK,
307	25) Ujguj ()∖ "DISPLAY BASP J 2702(产
3(这	¹¹ B()YN∖C J CATNCM6； CATBY D2¹¹ √^l SY ( BOY N V(X)6 ) ； TX ( ()BJN ΛM,2J 25)" √^l8" _τ" O" _τ" DISPLAY BASK" _τ" 27020"	,2 J15110 [-1/1 JllBLK,
309	¹¹ B()Y N YGjcATNeM5； CATBYDli^ljU ( B() Y N V(X)3 )二 TX ( OBJNAM_s 2 √1	「「15110 ；-IT-I, CIIBLK,
309	2 5)" √^l8" _?" O" _τ" DISPLAYBASK" √^l27020^,*
310	¹¹ R()Y NVCJcATNCM6q(：ATBYDl UT^llSY ( BO Y N∖ (；04) ； TX { () BJNAM ,2」	₇2_tⁱ15∙110 L-R-I_tCIIBLK_t
310	25)" J8" J O" _τ" I)ISPLAYBASK" √^,2702()"
311	¹¹ B()YN∖ G JCATNCM5,CΛTBYD3" J SY( BOYNV(X)7 ) ；TX ( OBjNAM _τ2√1 2 5)" J 8" J ()" J DISPLAY BΛSK" √^,27020^,,	_τ2_s ¹1511() ^l.-1,-1 _? CIIBLK_t
312	"BOYNVC," CATN(iM6; CATBY 1)3¹¹ ,*^l SY ( BOY N∖ (X)8 ) ；TX (()⑶NΛM,2,1 25)"」8" ”()" Jl)ISPLΛ YBASKUj2702W	,2」15Ho ^l_τ-¼- i_f CIIBLK_t

427

内河电子航道图技术规范(JTS 195-3-2019)

续表D.L2-2

序号	________________符号显示指令________________
313	¹¹ BOY N V(；_? ¹¹ CATNCMl 1 ； CΛTBY l)Γ^l √^l SY ( B()YN∖ (；11 ) ；TX ( OBJNAM ₇2_τ 1₇2₇¹15110 ^l_τ -1 _τ-1 _τ Cl IBLK₇25MIJgUJ ()" JDlSPl工TBASE" J2702(”
314	¹¹ BUY N VG_t ¹¹ CATN (； M11 ； CATBY 1)2¹¹,¹¹ SY ( BOY N V Cl 2 ) - TX ( OBJ N A M, 2 √1 _τ 2_τ^l15'l 1():・ 1,-1 JllBLKT 25)" √^l8",."(尸 JDlSPl AYBASE"」27020"
315	¹¹ BUY N \(； JCATN(；M4； CATBYD3"," SY ( BO Y LA^,Π)9 ) ； TX ( OBJNΛM _τ 2√1 _τ2√ 15110 ^l_τ- I _τ-1, Cl IBLK_t25)" J8" J U" J DlSPLAYBΛSEUJ2702(Γ
316	¹¹ B()Y N ∖ CJ CATBYDhCATNCM IUJSY ( BO YSPRB )； TX ( OBJN AM _τ 2 _τ 1 _? 2 _? ¹15110 ^l_τ- 1 _τ. 1 _τ Cl IBLK₁25)" J8" J ()" J DISPLAY BASK" √'27020"
317	¹¹ B()YNV(Λ^l1 CΛTBYI)1; CΛTNCM2" _γ" SY ( BO YSPR)4) ； TX ( OBJNΛM ₇ 2 _τ 1 _τ 2 _? ¹15110 L-IT-ITClIBLKT 25尸 J8"，()" J DISPLAYBASE" J27()2()u
318	¹¹ BOYNV(λ" CATNCM7" _τ"SY( B()YN∖(X)9} ；TX (()BJNaM ,2」，2,∣1511O [-1「1, CllBI,K，25 P J 8", ¹¹ O" √^l DISPLAY BASE" ." 2702(”
319	¹¹ BOY N V (λ" CΛTNCM8" _τ ¹¹S Y ( BOY N V(；10} ； TX ( C)BJMAM, 2,1,2」151'10 ； 1「1 J川 BIK,25 T」8", U)" J DlSPLΛYBΛSK" J 27O2(Γ
320	¹¹ B∪YNV(i_τ ¹¹ CΛTNCM1" √^lSY ( BOYNV(X)I ) √ΓX ( OBJNAM _?2,1 _τ2√ 15Γ10 I・ 1「1 ,.ClIBLKT25 )" JS； ¹¹ UUJDlSPLAYBAS口 J 27020"
321	^l, BOYNV(∖" CATNCM2" _τ"SY ( B()YN V(X)2 )彳TN ( OBJNAM _τ2_τ 1 _τ2√ 15Γ10 [∙ 1「1 J：IlBLKT25” J g： ¹¹ O" √' DISPLAY BASK" √^, 27020"
322	¹¹ BUYN ∖ C JeATN(；MlhCATBYD3" JS、( BOY N V (；13 ) ； TX ( O BJ N A M, 2√L 2√ '1511() '_τ-l _τ-1 _τCIIBLK_τ25)" J¹8¹¹ _τ" O" √^l DISPLAY BASE" _τ "27020"
323	¹¹ BOYSCN J^, " √^,SY( B0Y(Π<N03)" _τ^,l8" J¹ (J" J DISPLAY B ASK" J 27020"
324	¹¹ BsScNj 25}¹¹ ,^llS" _τ" O	CATScM5； Cl)L()U∣RLJSY ( B()> SCN01) ； TX ( ()B_t∣NΛM, 2 J, 2」1511。[- 1「1, CllBLK, ]"DISPLAY BΛSH" J27020"
325	¹¹ BUYSCN J 25) UjyJu	CΛTSCM5; C0L()L∣K3" √^, SY ( B0YSCN02) ； TX ( OBJNAM, 2 _τ 1 /2,¹15110 L- I₁-I_tCIIBLK_t IjDlSPLAYBASEU「27020"
326	¹¹ BeNNv(；」	¹¹ √^l SY ( BCNCKN(B)¹¹ _:¹¹8¹¹ _τ ¹¹ ()"」DlSPLAYB.ASH" J 27020"
327	¹¹ BCNNlC,¹ 25)" √^l8" J¹ O	BCNSIl円；CΛTNCM5^IljSY ( BCNNV(X)7 ) ； TX ( OBJNΛM_f 2√1 _? 2√ 1511() ^l_τ- l ^ KCIIBLK_t'√' DISPLAY BASK" _τ" 27020"
32g	¹¹ BcNN YGJ 25)" ,^ll8^ll√^l O	BCNSIm； CATN(iM5^l' _τ ¹¹ SY ( BCNNV(X)9 ) ； TX ( OBJNAM_τ 2,1,2/15110 ^l_τ-1 _τ-1₇ ClIBLK₇¹ √^l DISPLAY BASE" _τ ¹¹27020¹¹
329	¹¹ BCNNVC,' 25)" J¹8¹¹ J¹ O	BCNSllPl(XXCΛTNCM5" J SY ( BCNNV(；'1'1 ) ；TX (()B川.AM ,2,1,2 J1511() ^l_τ- l _?- i _τCIIBLK_τ IjDlSPIAYBASEl^lj2702()"
330	¹¹ EcNNl(；」 25)" Jg" J I)	BGNSIIPl；CATN(：Mfi"," SY ( BCNNV(X)S);TX ( ()BJNAM_τ2√l,2√ 15110 L-I _τ-L CIIBLK, ¹ _τ" DISPLAY BASE" √^l 27020"
331	¹¹ BeNNVGJ 25)"RUJ ()	BCNSllP3； CATNcM6" J SY ( BCNNV(∏{}) ；TX ( ()BJN AM,2 J ,2」'15110 ^l,- 1 ,- UCIIBLK_t二 u DISPLAYB ASr" J 27020"
332	" BCNNVC,' 25)" _τ^ll8^ll√^l O	BCNSlIPl()1； CATNCM6","SY( BCNN\G12)；TX(()BJN*M,2,T"2 J51K) ]1「1,(：IlBLK, I」DlSPlAYBΛSE∖ "27()2("__________________________________________________________

428

附录D显示

续表 D. 1.2-2

序号	________________符号显示指令________________
333	¹¹ BeNNVCj BeNSlIP1；(；.ATNeMI " J SY ( BCNNV(Xyi )二 Tx ( OBJNAM₇ 2/1,2_τ ^l15Γ10 ∣「\|,-1, CllBLK, 25)∣∣ J8" J ()" JDISPLΛ Y BAS* J 2702(产
334	¹¹ BCNN∖∙∙C J BCNSI m； CATN(；M1 " √^l SY ( BeNN ∖∙∙CO3 )二 TX ( OBJNΛM _τ 2 _τ 1,2√ 15Γ10 ；-1 ,・'1, CllBLK, 2 5)" ,"8" _?"O" J¹ I)ISP∣_jAYBASK" ,"27020"
335	¹¹ BCNNveJ BCNSIIP1 ； CATNC M2" J^, SY ( BcNN \：(力2) ； TX ( ()BJNAM.2_t1₇.2_tⁱ15110 [-1,∙ I _t CIIBLK_t 2 5)" √^l 8¹¹ _?"()¹¹ √^l Displaybask¹¹ √^ι27020"
336	¹¹ BCNNVcJ BCNSIm； CΛTNCM2" _τ" SY ( BCWNV(XM) ；TX ( OBJNAM_τ2∕l_τ2_τ ^l151iO ^l_τ-1 _τ-1 _τ CIIBLK_? 2 5)" JgUJ O" _τ" l)ISPLΛ Y BASK" √^l 27020"
337	¹¹ BCNN∖ GJ ∞L0l∣K3√]ΛTN(>M12" √^, SY ( BCNNV(；24) ； TX ( OBJNAM _τ2√l _τ2√ 15110 \-1「1, CIIRLK, 2 5) Ujg" J ()" JDlSPLAYBASK" J27020"
338	¹¹ BCNNi6 J C()L()UR1 二 CATNcMIT^lJS、( BCNNVC25 ) ； TX ( OBJNAM _τ2_τ 1,2_τ ^l15110 ^l_τ-1 _τ-1 _τ Cl IBLK _τ25)" √^l8" _τ" O" _?" Displaybask¹¹ √^l27020"
339	¹¹ BCNN1(； JeATNcM7 u」SY ( BCNN VC17 ) ；TX ( OBJNAM _? 2 _f 1 _τ2_τ ^l15Γ10 ^l_τ-1 _γ-1 _? Cl I BLK_t 25)¹¹ _f^l1 8". ^,l O¹¹ √^, DISPLAY BASI'^¹¹ _τ ¹¹27020"
340	¹¹ BCNNvcjeATNCMgUJ KY(BCNN l(〃8 ) ；TX(UB<IN4M. 2 J ,2 J5HO ]'1「1, CllBlK, 25 U J 8", ¹¹ OUjDlSPINYBASKUj 2702"
341	¹¹ BCNN ¥( 25)"√^l8" _τ	；¹¹¹O¹	BCNSllPM)4；CATNeMIuJSY〈 BCNNl(X)5〉；TX〈()BJN AM ,2「1；」1511。^l_τ -1,-1 _τ CIlBLK _?√^l DISPLA Y BASK" .¹¹27020"
342	¹¹ BCNNVt 25)^ll√^l8" _?	；¹¹ ¹O¹	BCNSllP104；CATNeM2" J$Y〈 BCN NV(；06 ) ； TX ( OBJ N AM _τ2√l ₇2₇¹15110 ^l_τ-1 _τ-1 _τ CIlBLK _τ JDlSPLAY BASej 27020"
343	¹¹ BCNNVC 25?J駅，	，Il ¹O¹	BCNSllP4； CATNCM1 " J SY ( BeNNVcl4 ) ； TX(I)B川*M,2〃，2」15HO 二 L- LcllRLK, J¹ DISPLAY BASK" J¹27020"
344	¹¹ BCNNVt 25)"「8'	;¹¹¹O¹	BCNSllP3； CΛTNCM3" J SY〈 BCNN\ (；15 ) ； Tx ( OBJNAM₇ 2_τ 1,2√ 15Γ1() ^,_τr U-1 _τ CHBLK₇,"DISPLAY BASK" √^, 27020"
345	¹¹ BeNNVl 25)"期，	;¹¹ ¹O¹	BCNSllP3； CATNCM4" J SY ( BCNN\ (；16 ) ； TX (()闵NAMT 2,1,2」15110 丁 1,• 1」：IlBlk, JDISPLΛYBASK" J2702()"
346	¹¹ BCN N \( 25)^ll,"8" _?	，Il ¹O¹	CΛTNCM9∖C()LQL∣R3"' SY ( BCNN\(；19 )二 TX (()BJN AM 2 1,2」15110 ^l_τ-1,-1 ,CIIBLK, √^l DISPLAY BASK" √^l 27020¹¹
347	¹¹ BCNNtt 25)" J8；	J Il ¹O¹	CΛTNCMl("C()L()L∣H3" J SY ( BCNN V(il9 )； TX ( OBJNAM _τ,2_τl ₇,2₇.¹15110 ^l₇-l JITCllBLK, _τ" DISPLAYBASK" √^l27020"
348	¹¹ BCNNVt 25)" √^l8"_?	;¹¹ ¹O¹	CATNCM9； CI)L()L∣K2^,' J SY ( BCNNV(20) ；TX ( OBJN AM_τ2₇.K2/15110 L-I「1 _τ CIIBLK_t JDISPLΛ Y BASE" J 2702"
349	^,l BcNN∖M 25)","«",	• Il ¹O¹	CATNcM10； C(JL()1IR2"「SY ( B( J N N V (；20) ； TX ( O B J N A M , ? √1 _τ 2 √ 15110 ^l₇-^,l ,-RCIIBLK_tJDlSPLAYBASK" J 27()2{"
35()	¹¹ BCNNVl 25)"」8：	;¹¹ ¹O¹	CATN(iM9;COL(H∣K1¹' _τ" SY ( BCNNVC21 ) ；TX (.(IBJNAM_τ2.1 _?2.^l15Γ10 ^l,-1,-1 _τ CIIBLk_{7 s}" DISPLAY BΛSK" √^l 27020"

429

内河电子航道图技术规范(JTS 195-3-2019)

续表D.L2-2

序号	________________符号显示指令________________
351	¹¹ BCNN V(；," GATN GMK)； COLOI.IRI^ll," SY ( BCNNV(；21 ) ；TX ( OBJNAM ,2/1 _τ 2√1511() ^l_τ -1 _τ-1 _τ Cl IBLK_τ2 5)" J8" J O" √^l DISPLAY B ΛSI<" √^l 27020"
352	¹¹ BCNNVCk.¹¹ CATNcMlhBCNSIIPKX)¹¹ √^l SY ( BCNNV(i22) √ΓX( OBJNAM_r2√l₇2_τ ¹15110 ',-I₇-I₇CIIBLK₇ 2 5)" √^l8^l1 J¹ (产 JDlSPLAYBASE" J27020"
353	¹¹ BCNN V(k" CATN(；M 11 ； BCNSIIP1()Γ¹ √^l 5Y ( BCNNV(；23) ；TX( OBJNAM _τ2₁1_τ2_τ ^l15'il0 ^l₇-l_τ-kCIIBLK_τ25)" _γ^l13" J¹ O" √^l DISPLAY B ASK" √^l27020"
354	¹¹ BCNNiGj BCNSll円；CATNCM4" J SY ( BCNN∖C13%TX ( ()B川 AM 2 1,2」15110 [-1 _τ- I_tGIIBLK_t2 5)" √^l8" _f" O" _τ ¹¹ DISPLAY BASK" _τ "27020"
355	"BeNNvGJc5 QIlR1 ；BCNSIlP1；GATNGMl4"」SY(BCNNV(26) ；TX (()BJNAlVL2,1,2j'15110 [-1,-1, CllBLL25} Ujguj(VJDlSPLAYBASKUJ2702(”
356	¹¹ BCNN∖ (i_τ." COLOIIK3；BCNSII Pl ；CATN(；M14" _τ." SY ( BCNN∖ (；27) ：TX (OBJN AM₇2_τl _τ2_τ ^l15Γ10 L-1「1, CIlBLK,25)" J8" J ()" J DISPLAYBASE" J27()2(F
357	¹¹ BCNNVC_t" COL()L∣K1 ；BCNSIIP104；CATN(；M14" √'SY ( BCNN V(；28 ) ；TX( OB川∙AM,2,1,2」15110 I-L -1 _τCIIBLK_τ2 5)" _τ^ll8"," O" ₇¹¹ DISPLA Y B ASI-?¹₇ ^ll 27020^l*
358	¹¹ BcNN∖ C," CuL()L∣R3; BCNSllPl()4∖CΛTNCMI4" J∣SY( BCNN∖ (29 )二TX(()BJNAMT2,1,2 Jl51 ID ；・ 11 ・1 ,CIIBIK,25)uj8" JU" J DISPlNYBAS『J2702(”
359	¹¹ BcNSCN J ^,l JSY(BCNGKNO3)!' Jg" J O" ” DlSPLAYBw',¹¹2702。U
36。	¹¹ BcNSeNjcΛTSCM1" J SY ( B(：NSCNol ) ;T* ( OBJNAM₇ 2_τ l,2_τ ^l1511()「1,-ITellBLKT25 尸」屮二 UUU J^lDlSPLAYBΛSK" J 2702(Γ
361	¹¹ B(：NSCNJCATScM3u J SY ( BCNSCN()3〉；TX ( t)阳NAM , 2 J ,2」'1511() ^l_τ- '1,-1. Cl IBLK_τ25)¹¹ _τ"8". ¹¹ ()UjDlSPLAYBΛSH" J 2702(”
362	¹¹ BCNSCNJcATSCM2" J SY ( BCNSCN()2) ；TX ( ()BJNΛM₇2/1₇2₁¹1511() ^l_τ- I₇- 1₇ CIIBLK,25)" J¹ 8", "()"JDlSPLAYBAS卜TJ 27020"
363	¹¹ BCNSGN," GATSCM5; C()IQI∣H1 ” ," SY ( BCNSeNO4) ； TX (()BJNAM,2,1,2「15I lO L- E- k CIIBLK_t25)" √^l8^l1 √^,(尸 JDlSPLAYBASE"「27020"
364	¹¹ BCNScNJCATScM5二 Cun)LlK3" J SY ( BCNSCN05 )；TX (()KlNAM,2,「2」1511。L-I₇-I_tCIIBLK, 25)" √^lS" √^, O" √¹ DlSPLΛ Y B ASE" ,“27()20"
365	¹¹ BCNSeN J(XTSCM6"」SY ( B()YSCN06 )二 TX ( OBjNAM,2/1 ：2」1511。^l_τ-1₁-1 _τ CIIBLK,25 )¹¹ J¹ 8： ¹¹ O" √^l DISPLA Y BASK" √' 2702(”
366	¹¹ BCNSGNJC∙ATSCM7"」SY ( BOISCN()7 ) ； TX ( OBJNAM_τ2√L,2 _j ¹15ΓI() ^l_r-1₇-U GIIBLK_t25 )" √^l 8丁 ^ιι O" √^, Displaybaskⁱ¹ √ⁱ 27020¹¹
367	¹¹ BCNSCNjCATScM4" J SY ( B()YSCN08); TX (UBJMAM,2 J _τ2√ 15110 ^l_τ-1₇ -1 _τ CUBLK.25 )¹¹ √^l 8； ¹¹ O" √' DISPLAY BΛSI<¹¹ √' 27()2(}"
368	¹¹ WA^,ΓM KA _? ¹¹ CA^rΓM I<Λ1¹¹ _τ ^u SY ( WΛTMI<Λ()2)¹¹ ,¹¹6¹¹ ,¹¹ O" √^lSTANI)ARD" √^,2222()¹¹
369	"世 ATMEAjcATMNA2" JSY(WATMEAOl)" J6"」O" √^l STANDARD" _τ" 2222()"
370	"WATMrΛJ CΛTM K Λ3¹¹ _? ¹¹ SY ( WA ΓM KΛ()1)¹¹ _τ^ll6" _τ ¹¹ O" ₇¹¹ STA N DA H I)" _τ ¹¹2222()¹¹
371	¹¹ CTKPNT_t¹¹ CATCTR7" √^l SY (CATCTK09)" √^l8" √^, O" √'STANDAHl)" ,"22220"

430

附录D显示

续表 D. 1.2-2

序号	符号显示指令
372	¹¹ CΓKPNT_τ" CATCΓK1¹¹ √^l SY (CATCTK07)" √^l 8¹¹ ₁¹¹ O" ," STANDAKD¹¹ ₁¹¹22220"
373	¹¹ CTRPNTJ CATCTRl(X产 JSY(CATCTROg)" J8"」0" _τ" STANDABI)" _? ¹¹22220"
374	¹¹ CTKPNT?¹ CΛTCTR3" JSY(CATCTR10)"」侬「U" J STANI)ΛKI)" _γ" 2222。U
375	¹¹ CΓKPNT√^l (LATCl¹Rl02¹¹ √^lSY (CATCTK(B)¹¹ √^l8^l1 J¹ ()Uj STANDARD¹¹ J¹22220"
376	¹¹ CTKPNT√^l CATCTK4" √^l SY ( CATCΓK04)" , ^ll8" _f ¹¹ O" ," STANDΛRD" J 2222(T
377	UCTRPNTJCATCrRl 3" JSY (CATCTR()5}uj8" J (V「STANDARD"「22220"
378	ⁱⁱBKKAKK_t" ¹¹ . ^l,SY (POSCKN(B) ¹¹ _τ"4" √^l ()"IDlSPLΛ Y BASK" J 22221
379	¹¹ BrRΛRK JCATBRT2" JSY( RKR AHKO2)U J4" J O" J¹ DISPLA Y B ASK" _? ¹¹22220"
38()	^ιι BrR λ re Jcatbrti “ jsγ( Bkrareoi }“ j4" Jiv JSTλ nd and” j 22220 “
3g 1	"Bl INSTA," C ATBLI NI" ," SY ( BUNSTAOl ) ：TX(OBJNAM,2, IT2jl5110 ^l,-1 _τ-1 _τ Cl IBLK_τ 25)¹¹UuujDlSPLAYBASE"，	J 4",
382	UBLlNsTAjC∙ATBUN2" J SY ( Bl ∣NS^,ΓA01 ) ； TX ( OBJ N A M _i 2 √1 _τ 2₁¹ '1511() ] 1,-'1, CllBLK, 25 }" ¹¹ U" _τ" DlSPLAYB丄SE" J	」4",
383	UBUNSTAjCATBUN3" ” SY ( BUiNSTAoI ) ； TX (()RJ NAM ,2： 1」」15Π0 ^l_τ -1 _?-1 _τ Cl IBLK, 25 )¹¹ ¹¹ O" J¹ DI5PLAYBASK" √'	」4「
384	¹¹ BL∣N5TA_τ"" √'SY ( BL∣NSTAOl)" _τ ^ll4" √^l U" √^l STΛND∙ARDFJ2222()"
385	^l, IIABADM_t¹¹ CATIIABl" J¹ SY(IIABAI)M01)¹¹ √ⁱ7" J¹ ()UjDlSPLAYBASK" J22220"
386	UlHBADMJCΛTIIAB2" JSY (IIAB ADMOg)" J7∣^l J O"」DISPLAY BΛSkTJ22220"
387	¹¹ II ABADM_t¹¹ CΛTIIAB6" √^l SY (11AB ADMOl)" _τ^ll7" √^l O" √' DISPLA Y BΛSK" √^l22220"
388	u OFRPLrj UjSY(P()ScKN()3)" J3" J O" √^l DISPLAY BASK" √^l 22220"
389	¹¹ OI' KPIJ'∖^l1 CATOK^" /ⁱSY(OFKPLR)I )",¹¹3¹¹ J¹ O" √^l l)ISPLΛYBΛSK" _τ "22220"
390	"()FRPlFjeAT()RP3" JSY(OrRPLFOl)U JT] u ₀∣_l ∣_l ∣)∣sp∣_jΛYBASK" _τ" 22220"
391	¹¹ UFKPIJ'∖" CΛT0KP4" _τ ¹¹ SY ( OFKPIJ-Ol)" ,^ll3" _?" O" √' DISPLAY BΛSK" √^l2222()"
392	¹¹ υ∣''KPIJ'∖" CATOK^" √^l SY ( OFKPiroi)" √^l3" J¹ O" _?" DISPLAYBASI'：" √'2222()"
393	¹¹ ()FKPLI'∖" CΛT()K^" √^l SY ( OKKPLR) 1 ) ¹¹ _τ ¹¹Λ¹¹ _? ¹¹ O" _τ" DISPLA Y BASE" _γ" 22220"
394	¹¹ OFKPI J'∖¹¹ CATOK ^^l' _τ ¹¹SY (OFK PLFOl)" _τ ^ll3^l1 _τ ¹¹ O" _f" DISPLAY BASK" _τ ¹¹22220¹¹
395	¹¹ U FK Pl Γ_τ ¹¹ GATOKre¹¹ √^l SY (OFK PLFOl)" ,¹¹3¹¹ _τ ¹¹ UuJDlSPLA Y BASE" J 22220"
396	¹¹ ()l'KPIJ'∖^l1 CATOK ^" _τ ¹¹ SY(OFKPLi-X)I )" ₇.¹¹3¹¹ J¹ O" √^l DISPLAY BA SK" _τ "22220"
397	¹¹ UFRPLrj C Λ TO K Pl 0¹¹ √^l SY ( OFKPLR}1)¹¹ √^l3" √^l O",¹¹ DISPLAY B ASE¹¹,^,l 22720"
398	¹¹ U FR Pl jς¹¹ C Λ TO K Pl¹¹ √^l SY (OI-KPIJ-Ol)" ,^ll3" _?" O" √^l S^τΓANI)AKD" √^l 22220"
399	^llPIPSKL√^{l 11} _τ^llSY( P0S(il<N03)" √^l5" _τ" O" _t" STANDARD" J2222()"
4(X)	¹¹ Pl陷RLj ¹¹ _τ^llSY( PlpSRH)2)" J5" J ()UjsTANDARDUj2222(”
401	USllpLFTj " JSY(SllPLhTOl)" J 5"」O" _τ" STANDARD" J 22220"
402	UwAra)Nj " JSY(P()SCKN()3)U J6" Jl)"「STANDARD" J22220"
4()3	UwATC()NJeATwCN8" JSY(MATe()N(}fi)" J6" JtV JSTΛNI)ΛRD" J2222()"
4()4	¹¹ VVAT∞N√^l CATWCN7"」SY(WAT(：()No6} u J。JU" JSTAND4KD" J2222T
405	IN'ΛTC()N J CAT∖VCN4" √¹ SY ( WATGON()1)" J6" J O" √^l STΛNI)AHD" √'22220"

431

内河电子航道图技术规范(JTS 195-3-2019)

续表D.L2-2

序号	符号显示指令
4()6	"WATGOIN_t	CATWCN9 9 ^IrjSY(W ∙ATC()N02)" J6" J ()" JsTaND A RD" J 222 20"
407	¹¹ KSWKΛM √	"J S Y ( P()SC K N03 )"√'3"_τ" ()" _" STA NDARDUj 22220"
408	¹¹ OR PΛ RK₇¹¹	¹¹ _τ ¹¹ SY ( POSCKN(B)¹¹ _τ" 3¹¹ J¹ O" _τ^l' STANDARDUj 22220"
4倣	¹¹ RBDARKJ	¹¹ √^lSY ( POSCKN03)¹¹ _? ¹¹3¹¹ J¹ O" _τ ¹¹ S^,ΓΛNI)ΛK I)¹¹ J¹22220"
410	¹¹ RHeSTRJ	^,√^ιSY( Kkcstroi)" √^l3ⁿ √^l(严 JSTλndλr, J 22220”
411	"KIVΛKI'λ"	IJ S、( P()SCKNO3)"J3U」t)" J STA N DA KD" _?" 2222(”
412	ⁱⁱSIILKPS."	√^l SY ( POSCKN(B)" .^ll3" √' O" √^l STANDARD"「22220"
413	UWIIArBTJ	"JSY ( P()SCKNo3 T「3" JO" J STA NIH RD" J 22220"
414	UBCNS(；Nj " JSY ( BCNIN 1)()4)；TK( ^lby % JJUB₄∣N.AMl,2 J ,2「15HO >1,-1 _rClIBI.K,2'1 )¹¹ J¹ 8", U)UjDlSPLAYBAS口」27020"
415	"BCNN V(；?	CATNCMIg" J SY ( BCNINl)()2)；TE ( ∣hy∙ % 笄 ^l∕()BJN AM ^l,2_τ 1,2,¹15110 ^l,-1 _τ-1 _τ Cl IBLK₇
415	21)" √^l8" √^l U	√' D15PLΛY B ASK" _?" 27020"
416	"BCNSCNJ	C.ATSCM” JSY(BCNlNIXB }√ΓI<( ^lby %>, ^l√()BJNAM ¹ _? 2 _τ 1 _τ 2 _τ ¹151IO ^l,-1 _τ-1, Cl ∣BLK_τ
416	21)" ,^ll8" √^l 0	JDlSpLAYBASEU「2702(尸
417	^ιl Bcnnvcl¹	CATNcMl7" J SY ( BCNlND()1 ) √ΓK( ^lby %.谷 ^l_s ¹OBJNAM ^l₇2√l _?2_? ¹15Γ10 >1 ,-I, CllBLK：
417	21)" _τ ¹¹8¹¹ _?" 0	J DISPLAY BΛSI<" √^l 27020"
418	¹¹ BCNWAR,	¹¹ _τ ¹¹SY( BCN(;i<N(n)" ₇ⁱⁱ8ⁱ¹ _τ" O" _τ^l1 PisplaybaSI'?¹ jⁱ 27020ⁱⁱ
419	¹¹ BCNWAK₇.	CATW A R1¹¹ √^l S Y ( B('N W A KOl ); ^,ΓE ( ^lby %τ ^l_τ ¹OBJNAM ∖,2_τl _τ 2 _τ ^l15110 ¹ _τ-1 _τ-1 _τ Cl IBLK₇
419	21)" √^l8" √^, O	JDlSPLAYBΛSK" J 27020"
420	¹¹ BCNWAK_t 21)" √^l8" √^l 0	CATwΛR3" J SY( BCNw ARO2) ；TE( h %年 ∣」()⑶NAM ；2」，2」151 M)：・ 1「1,CllBLK, √^l DISPLAY BASh" _τ "27020"
421	¹¹ BCNWART	CATWAR4" J SY( BCNWAK(B) ；TK( ^lby 災 CJ)BJNaM *2^ 1,2J1511() ；-1「1 ,ClIBLK,
421	21)" _τ ¹¹8¹¹ √^l 0	J DISPLAY BΛSI<" √^l 27020"
422	¹¹ EXCNfTj	¹ ,^u HY ( POSCiKN(B)¹¹ ,^u8" _τ" O¹¹ J' STANDARD" J¹2222()"
423	¹¹ EXCNST?¹	CΛτ∣'Λsi" √^ι sγ(Siipltoi)" Jg"」()"」STλndλrik ”22220”

注:###a»-无法识别的物标..

表D. 1.2-3 线符号显示指令

序号	________________符号显示指令________________
1	"######“」"_?" LC( QL∣I⅛MKKl)" _τ ¹¹5¹¹ _τ ¹¹ O" √^l STANDARD"「21()10"
2	¹¹ A5∣ΛIS" _r" ¹¹ √^l LS( DASI L2_τ Cl IMCF)¹¹ ,^ll5" _?" S" √^l STANDARD" √^,262fi()"
3	¹¹ BEKTIIS" J¹¹¹ J¹ LS( S0IJ∖3_τCIICRI)) ；SY ( BKTIINOOl) ；TE( ^lN∣ %c ^l_τ ¹OBJNAM ：1 二,2」1511。[0,0, CIIBLK_r2 9)" _τ^ll5^l1 J¹ O" _τ ¹¹ OTIIKK" ₇¹¹32440"
4	uBRID(；PJ"JLS(S()LD,5」：ll(；RD)；TX(()BJNaM,3」，2」15110 ； 1,(), CnBLK,21) ；TF( %lι %4. 1∣LJvERCLR ⁱ_t3√1 _t2_t ⁱ15Γ10 '√1 √1 _tCIIBLK/11)¹¹ √ⁱ8" √'()" √^l DISPLA Y BASK" √^l 1221()"
5	¹¹ BRIDCK" √^l CΛTBKC2^,1 _τ" LS( S()IJ)_τ5 ₇CIICRD) ；SY ( BK I DCKOl )√IT( ^lrlr <∙l %4. Ilf '√VER(X'L '_τ3∕l₁2jl5110 ；1 q, Cl IBLK, 11 ) ；TK(Ml•叩 % 4. Ili ^l_s ¹VKKCOP [3,1 ： 2」15110 IJj _s Cl IBLK/11 )"』*； "t)"J DlSPlAY BAsN^IY 12210∣^l____________________________________________________________________

432

附录D显示

续表 D. 1.2-3

序号	符号显示指令
6	UBRlnCEUJcATBKe3" JlS(SUIQ力，ClICRD) ；SY( BRll)CEOl ) ；TK( ^l(dr cl %4. 11「∣」\NRCC∣∕,3,1, 2「1511(} [1,0, CllBLK,11 ) √∏<( ^,rlr op % 4. Ili ^,_τ ¹VEKCOP ： 3 J ,2,∣1511() ； 1,1 TClIBLK, 11 )" J g", ^l∣ ① J DISPLAYBΛSK" J 1221()"____________________________________________________________________
7	"BRIDCE" JCATBKC4" JIS(K)LD,5,C5CRI)) ；「、( BRlDGEOl ) ；TE( Zli dl %4∙ 11「'」\ERCCI J,3,1, 2 J1511() [1,(), CIIBLK,11 )； TK(Irlr (屮 ⅜4. Ili ^l√ VEKCOP ∣,3, l,2jl5110 IIJITcllBLLlI )¹¹ _? ¹¹ 8 ¹¹ _τ」()」J DISPLAYBΛSK" J 12=10"____________________________________________________________________
8	¹¹ BKIIXiE¹¹ √^l CATBKC5" _τ" I2S( SOLD ₇5 ₇ Cl ICKD) ；SY ( BH I PCEOl ) √ΓI<( ⁱpIγ cl %4. 1 If¹ _τ ¹ VI^KCCL ^l_τ3√l _τ2 J15'll() ^l_τl,0, ClIBLK,11 )√∏<( '_t∙lr <ψ %4. 11『丁 ∖ ERC()P \3,1； J1511() [ 1 J, ClIBLK,'11 ) 口 J 8", U ()^HjDlSPLΛYBΛSK" J 1221()"____________________________________________________________________
9	^-∙∏iκHxiEV4lATBR(7F7M7Γs()uTyΓ^^ 2_τ ¹15Γ1() ^l_τl √)_τ CIIBLK_t II )； TK(Ml•屮 %4. Ilf ^l√ VKKCOP ^l_τ3_τ l_τ2_τ ^l15Γ10 ^l√l √1₇ ClIBLK₇11 )¹¹ _τ ¹¹ 8¹¹ _τ U)Z^lIDlSpLΛYBASE" J1221()"____________________________________________________________________
W	" BRlDcK" JCΛTBNC8" J IS(5()LS,5,C5GHI)} ；SY( BKlDcKOl } ；T)( klι \ 味4. 11「」\ KRCCL ；3,1, 2jl5ri() ；1 式)，CIIBLK, 11 ) ； TE( ill■叩 %4. Ill ^l√ VERCOP [3「1,2」1511。^lJ_τ I₇ CHBLK/11 " J 8"： IujDlSP“ Y BASE "^,1221。"_______________________________________________________
11	¹¹ CΛNΛLS" J UJlS(SOLD」，ClIBLK)Uj2" Jt)" JDlSPL∙AY BASK" ”12420"
12	U(XUSwY"」"Jls(SOLD,3」工NDr)Y5"」UjSTANI”KDVoIoU
13	"(；AllSwYUJwATlN∖4^l J1S( DΛSII,3JAND" ,W∣」UJSTANDARD" J22010¹¹
14	UCBL()1 IrrjUjLS(DASll ,4,ClleRD)" J8" J (严 JDlSPLΛ Y BASK" J 12210"
15	¹¹ CBLOIII)" _τ" C()NRAD1 ∖ KRCSA" J LS( DΛSII,4,CIICRD);SY(RACNSR)I)二TkXj <∙lr %4. Ili ^l, ¹VKKC- SA ⁱ₇3√1 _t2√15Γ1O ⁱ√1 √}_t Cl IBLK/11)¹¹ _? ¹¹8¹¹ _? ¹¹ O",¹¹ DISPLAY BΛSI<" _τ ¹¹1221()"
Ifi	UCBL()IID" J C0NHAD3∖ KRCSRu」'LS(DASlL4,CIICRD)；SY(RACNSPol)「汴：(M (山 %-4. Hf ^l_τ ¹VERC-SA ；3」，2「1511() [1JZCIIBLK,11 V「8" J (尸 J DISPlAYBASPJI221(尸
17	"CBL()IIlFJC()NRΛD1∖ KRCLRUjIS(DASl1,4TcllCRD)；SY(RACNSPo1)；TK( %lι %4∙ Ill ； ∖ ERCLR ∣ 3/1 _τ2√15Γ10 ；1,(),CllBLK,11}" J8" J()" J DISPLAY BΛSK" √^l 122U)"
18	¹¹ CBLOIII)" _t" C0NKAI)3V KRCLK¹¹ ₁" LS( DA?jlk4_?CII(；KI)) ；SY ( K ACNSR)1 )√ΓK( ∖∣i % 4. Ill ^l_τ ^lV∣<RCL R ^l_τ3√l _τ2√15Γ10 [1 _τ0_t Cl IBLK/11)¹¹ √^l H" J¹ O" J^, DISPLAY BASK" √^l1221O^l1
19	UCELollD" J C()NRADIujIS ( DASllT4, Cl 1(；Rl)) ； SY ( K A CNSR) 1 )¹¹ √^l 8" J¹ O" _f^l1 DISPLA Y BΛSI-?' _τ"1221()"
20	¹¹ CBLOIII)" ₇" CONR A 1)3" √^l L5 ( l)ASIL4. C∣∣(^K∣)); SY ( KACN5KH )" J 8" ," O" ɪ" DISPLAY BASK" _τH221Ou
21	¹¹ CBLOIII)" √^l VKKCSA" √ⁱ LS( DASIL4_τClICKP) ；TE( ^lsi <∙lr %4. Ilf ^l_τ ¹VKRCSA ∖3_τ l_τ2₇ ^l15Γ10 ^l_τl _τ0_τCllBLK,11)" .^ll8" √^, O" √^l DISPLAY BASK" √^l1221O"
22	¹¹ CBLOIII)" _τ" ∖ EKGI.B" ," LS( DASI L4_τCI l(；KD) ；TE( klι %-4. 111 '_τ^l∖ EBGLK ；3,1,2「1511() [1,O,CII-BLK_τΓl)" √^,8" √^l O" √^l DISPLAYBΛSK^l' √^l 12210"
23	UCBlsUlB" J UjLC(CBLSU∣B()6U J3" JU" JUTIINR" J34O7(Γ
24	"(：BLSllBUjCATCBL6" JlS(DΛSI 1,1 ,ClIMCD〉UJ 6“ J ()" JSTANDARD" J2401(}u
25	"C()ΛLN 口 JuJ CS(QUlAP()S()1) u J7" J ()" J DlSpLAYEASKUjl2410"
26	UC(MLNE"J CATC()A6∣∣ J IS(I)ASI 1,1, CSTLN )" J7" J (K J DlSPLaYBΛSH ”1241 屮

433

内河电子航道图技术规范(JTS 195-3-2019)

续表DJ.2-3

序号	________________符号显示指令________________
27	¹¹ CUALNKⁱ¹ ," CATCOΛ7¹¹ _τ ¹¹ 1^( DASI L l JJS^,ΓI.IN)" _tⁱⁱ7" √ⁱ 0¹¹ _?" DISPLAY BASK" √^l 12410"
28	¹¹ GOAI.NK" √^lCATCOA8" √^l LS( I)ΛSIL1 _τCSTI.N)^jl √ⁱ7" √ⁱ 0" √' DISPLA Y BΛSI<" J¹1241()'*
29	U(X)ALNK" J CATC()∙A1("「IS( DASI 1,1 ,CSTLN)" J7" J ()" JDlSpl工YBlSEUJI2410"
30	ⁱⁱCONVYK¹¹ , "¹¹ √^l ∖S( l)ASIL4_τ CIlCKI)) ；TE( ^l_f∙l∣ % 4. 1 Il 丁 VERCLR ∣,3「1,2」1511。： 1 式}TCllBLK, '11)" J¹8" J' ()" √' DISPLAY BΛSK" _t" 12210"
31	"CON∖ YRU JcatconiconrADr¹ j is( DASii,4,cueRD)；SY(RACNSp()1)；TK(Zlr %4. in ^l√∖ ∣<κ-CLR，3,1 /J5110 口，()，CllBLK,11)" J8" J()" J DISPLΛYBΛSK"「1221(”
32	"IX)NvYKUTucATC()NIe()NKAD3"」LS(DASll4,ClICRD) ； SY ( KACNSR)1)二TE〈 =Ii %4. Ilf^l, ¹VKK-CLR ^l3√l _τ2_τ ¹15Γ1() ^l_τl ∕)_τCI IBLK_τ 11)" _τ"8^,,√^l U" ," DISPLAYBASKⁿ _r" 12210"
33	¹¹ CONVYK" √^, CATCON2C()NKAD1¹¹ √^l LS( S()LD_τ3_τCIKiKI)) ；SY ( KACNSroi ) ；TE( ^lr∙lr %4. 111 [ AER-ClM )3」，2j5110 口，O,CllBLKJI)Ujguj(VJDlSPLΛYBΛSK" J1221<Γ
34	"CONX YK" √'CΛTCON2C()NKAI)3" _t" I^ ( SOI J)_τ3, Cl l(；KI)) ；SY ( KACNSTOl } √ΓE ( ⁱpIγ % 4. Ill ^l√ VKK-CLR ；3 J ,2 J1511() ^l_τl,O,CllBLK,11)" J8" J t)" J DISPLAYBASP J 1221(尸
35	¹¹ CONVYK" _τ ¹¹ CATCONI¹¹ _τ" LS( DaSll ,4,Cl 1(；KD) ；TR( ilι %4. Ili ^l√∖ KKCLK [3,1,2」15110 ； 1,(), CllBLK,11)" J8" J()" J DISPLAYBASK" J1221(Γ
36	¹¹ CONVYK" √^l GATC0N2" √^l LS( SOIJ)₇3 _τCI l(；KI)) ；TI<( ^lt*lr % 4. 1 Ii ^l_τ ¹VKRCLK ^l_j3₁'l ,2. ^l15Γ10 '√1 _τO_τCII-BLK」1)" J8"」U J DISPLAYBASH" J122M"
37	¹¹ CONVYK" JⁱCONRADI ¹¹ √' ∖S( DASIL4₇CIICKΠ) ；SY ( BACNSPOl) ；TK( ^lt∙lr % 4. Ili ^l_τ ¹VEKCLR *3」， 2√'1511O ；1 ,O,CIIBLK,ll)u J旷 JO" JDISPLΛYBΛS/Ujl2210"
38	¹¹ CONVYK" √' C()NKAI)3" √^l LS( l)ΛSI I _t4_τCI l(；KI)) ；SY ( K ACNSP01〉；TK( "lι % 4∙ 1 ∣L」\ ERCLR ^l_τ3_τ'l. 2 J511() ；1 ,0,CllBLK,11 ”' Jg" J()" J DI5PLΛYBΛSH" J1221()"
39	¹¹ l)ΛMC()N^l1 _?"¹¹ √^l LS(S0IJ)_t4J_jANI)F)" √^lfi" J¹ O" √^, STANI)ΛKD" _r^,,22{)W'
40	¹¹ DΛMCON" _τ"GA^r∏)AM3" √^l LS( 501 J) _τ2 _τCSTLN)¹¹ √^l6" √^, O" √^l DISPLAY BΛSI√^, √^, 12410"
41	Il DFPaRK`" ^l, " ¹¹ ∣^l K >∣ Il Il Il Il Il Il
42	UDEPcNTJ UJ CS(DEpCN'03)" ”5" J UUJ OTIIER"」33()2()"
43	¹¹ l)WKTCL" √^," √' LC( DWLI)I<R)1) √ΓE( ^l%03.0lf deʧ ∣J()KlENT ∖ 1,1,2「1511。¹ _τ0_τ- ɪ _τClIBLK J1)¹¹ _τ ¹¹6" ,"O" _τ" STAND A K I)" J 25010"
44	¹¹ DU KTCL¹¹ _tⁱⁱCA^,ITKK1TRAHC1ⁱ¹ √^l IΓ( DVt KTCLOS) ；TE( ^l%<B.OII (Lg ^l√ORIKNT ^l_tl _τl _τ2_? ^l15Γ10 ^l√}. -1 ,CIIBLK₇H )^jl _t^ji6^ji _τ^ll0" ₇"5TANDΛKΠ^l1 _τ ¹¹2501()"
45	¹¹ DWKTCL" √^l CA ITKKITRAHC2¹¹ √^l LC( DWKTCL()8} ；TI< ( ^l%03.0li 心鼠」URlHNTu」，2 J5I lO ；0, -1,CIIBLK/11 )" J'6" J'0» J'STANDAKI)","25010"
46	¹¹ l)WKTCL^l1 √'C ATΓK KITK A H (3¹¹ _τ" LC ( DW KTCLOS) ；TI< ( ⅛(B.0li dtψ [ ∣URlENT ；1」，2」151 IO [O, -I_tCIIBLK Jl )" _τ^ll(5" _τ" O" √^l STA N I) A K I)¹¹ _τ" 2501()"
47	¹¹ DWKTCL" √^, C A ITK KI TR A H (J4¹¹ ." LC ( DWKTCLOfi); TK ( ⅛03. Oli drμ「()RWNT ；1 .1,2「15110 ：0, -1」：IlBlK,11 }"「6" J ()" J STA N I) A K D" √^l 2501()"
48	"DWRTcij JCA'Π'RK2TRAr∣Cl" JLC( D&RTCL07)；TK( ∣%03∙0U deg ^l√OKII<NT ^l.l _r'l _τ2, ^l15Γ10 ；0, -I_tCIIBLK J l )^,l √^l6" √^l O" √^l STANDAKD¹¹ √^l25010"

434

附录D显示

续表 D. 1.2-3

序号	________________符号显示指令________________
49	¹¹ DVVRTCL" _?" CATΓKK2TKAHC2" _τ" LC( DWKTCID7) ；TK( ^l%03.0lf Jeg ', 'ORIKNT 'Λ _τl _τ2√151W ；0, /,CllRLK,11)" J6" J()" JST.ANIHHD" J25O1(F
50	¹¹ DWKTCLⁱ¹ J¹ CΛTrKK2TKΛKIC3^l1 √^l LC(I)VVKTCU}7) ；TE( ^l%03.0li 心F Ij)RlKNT [1」T2J1511Q ；仇 -1,ClIBLK,11)" J6" J ()" JSTAND.*KD" J2501<r
51	¹¹ l)ΛVBTCL" √^, CATΓKK2TKAHC4" √^l LC( DWKTCI05) ；TK( ⅛03. Olf t⅛ 丁()RWNT ：'1 J ,2「15110 ^lJ}_τ∙1,CIIBLKJL)" J6" J (V JSTAND*RI)" J25O1(Γ
52	"DWRTCIJ JTRAriCl" J LC (DwRral)7 )；'「/「％ ()3. OIldn_ξ Ij)RwNT [ 1,1 ：2」15110 ；(),-1 J"l-BLKji)" J6" J()" J STANDARD" J 2501()"
53	UDWRTclJjTRArlc2" JLC(D"RTCI07) ；TK( ^l%03.0li de^〈ORIENT ^l_τ l /1 _τ2_τ^l15Γ10 ^l_τ0_τ- I₁GII- BLK₇Tl)" √^lfi" √^l ()UJSTAND'ARD" J25()1(尸
54	"DWKTCL" JTRA口C3" J l£(DwHTC107) ；Tr(I%03.Oil d= L ¹ORIKNT ^l_τ 1 √1 _τ2√15ΓK) ^l_τ0₇- I₇CII-BLKml^lJ O" ." STANI)ΛKI)" √'2501()"
55	"DWKTCL" J^l TKΛHC4" √^l LC( D∖VKTCU)5) ；TK( ^l%03.0li d”「()HWNTlL L2」1511() ；Q,・ 1」：ll-BLK」1)" J 6 Uj () UJ STA N I) A K I)¹¹ _τ" 2501()"
56	¹¹ DYKCON" _f" ¹¹ ,^l'LS(SOI.D,3JΛNI)K)"√^,4^l1,"0","S^,ΓANDARD","22010"
57	¹¹ DYKCON" _τ" CONKAI)Γ^l √^, LS( SOLI) _τ2 _τ Cl IBLK)¹¹ _τ^ll4" J^l0" √^l STΛN l)ΛKI)" √'2221O"
58	UrKRYRT" J UjLC(W:RYRTO2)"「4" J () u「STANDARD" J 25()30"
59	UrrRYRTuj C ATrRY l" J L(XrKRYR H)I 尸」4" JT J STANDARD" J25030"
60	¹¹ l∙TKYKT" √^l GATEKY2" √^l LC( I-TRYKRE)¹¹ √^,4" √^l O" √^l STANDA KD" √^l 25030"
61	¹¹ KLODOC" ,"" ,^ll∣₁S(S0IJ),3_yCSTI,N)" ,"5" ," 0" ,^,l DISPLAY BASK" ,^l"124W"
62	¹¹ FNCLNE" √^l" √^l I2S(S()IJ)√1₇LΛNI)K)" _τ."3" √^l O" JⁱOTIIKK ¹¹ ,"322.2Q''
63	¹¹ KNCI.NI<" √^l CONVISΓ^l √^l l,S( SOLI) √1 _? Cl IBLK)" _τ ¹¹3¹¹ _? ¹¹ O" √^l STAND A K I)" J¹22220"
64	¹¹ FOKSTC" _t" ^i, √ⁱ LS(5()IJ),3_tLΛNI)IO" _t"4" _τ ¹¹ O" √^l OTIIKK" _τ^ll3222O"
65	"l∙^,SIII'AC^l1,"" ," LS( I)ASI1,2,ClI(；RI))" √^,4" ,"O" √^,OTIIKK" ,"34040"
66	¹¹ FSIIIMC¹¹ J¹ CATHKl¹¹ _τ" LC( FSIIFAC()2)¹¹ _? ^ll4" _τ" O" ₇" OTIIKK" _τ ¹¹34040"
67	¹¹GATCON" J¹ UjLS(SOLD,2,CSTLN”二"8" J UUjDlSPLΛY BΛSA" J 1241。"
68	"(；ATC()N" JCATG*T2" J LS(S()LI),2,CSTLN)" Jgu J(尸 JDlSPLAYRAS□ J 12410"
69	ⁱⁱGATCON¹¹ √^lCATCA^,n^ιl_τ" LS ( SOU). 2_τ CSTLN ^,); SY ( CATC0N04)^l, ,^l' 8" ." O" ." DISPLA Y BASK¹¹ , ¹¹12410"
70	¹¹ (； ATCON ¹¹ √' CA^,ΠiAT4" √^l LS ( SOU) _s 2 _? CSTI.N ) ； 5Y ( CATG0N03 )" √^l 8 " Jt)UjDIqPLAYBA引「] ¹¹12410"
71	¹¹ CATCON" _f ¹¹ C A^,Γ(； A^,Γ5¹¹₇¹¹1 .S ( SOI J) _?2 _τ (JS^,ΓI .N)¹¹ _τ ¹¹8¹¹₇¹¹ O" _t" DISPL A Y B ASI^¹¹₇¹¹12410"
72	"LNDAKK" J" J £S(QUI∙AP()S01 ) ； TX ( OBJN AM √1 _τ 1 _τ2√15Γ10 ¹ J)_? 1 _τ Cl IBLK₇2fi)¹¹ ,'^l ^∖'ⁱ O" √^l DIS PLAY BASK¹¹ _τ ¹¹1201()"
73	ULNDKL∖ " J u J LS(S()IJ)JjANDr) u」4" Jt)" J OTIIKR u J 3201(”
74	"LN I) M B K" _τ ¹¹" _τ" 15 (SO LI), 1 _τ L A N D K )" ," 4" ,^ll0^l1 ," OTIIKR" ," 32220"
75	"LNDMRK" JC()NVIS1" J LS( SOLD」，CIIBLK)" J4" J ()“ J STANDARD" J 22220”

435

内河电子航道图技术规范(JTS 195-3-2019)

续表D.L2-3

序号	符号显示指令________________
76	¹¹ UJCM AC" _τ""," ∣_jS(I)ΛSII_t1 ,CIIMC% ；SY(U)CMACOl}" J4" J S" J OTIIKR" J31O8O"
77	Il M SR 口 ¹¹ H Il Il Il Il Il Il Il Il Il Il Il
78	"MACVAK"」"J 15( S()LD2CI1M6Γ);" ( MACVAR51)：TE( ∖mu % _s ', ^l∖ ALM A(； 'ɔ,l ,2,'15110 `, 1,符号显示指令，CIIHLK,27}" J4",“)" JU7IKR","31080"
79	"MARUU." ,"" J 1S( 0ASIl_τ2 ,CIICRI-)" √^l 4" ," O" ,"STANDARD" _τ"2621()"
8()	"MORI∙'AC" ,""," LS(SOM),2,CSTI.N)" √^lħ" ," O" ," DISPLAY BASE"," 12410"
81	"M()KFAC" JCATNM)R4" JlS(S()IJ)2,CSTI,N” J6" J()" JDISPLΛYBASE" J12410"
82	"MORI∙'AC" ,"CATM()B6" ," 15( DASH ,1 ,CI1MCIΠ" ,"6" _τ"O" ," I)ISP1.A∖BASE" ,"14010"
83	"NA∖",NN" ” ^,,，¹¹1S(DDSH ,1,(：HCRl))^Il ,^l,4" ()"," STTNl)ARI)¹¹ ,“25010" I
84	"NAVLNE"," CATNA∖T J IS( CASN」，CllCRl)) ；TK( %03. “f <四'Jt)RlRNT [1」，2jl51M) ',0,-l, ∣ CllBlK,11)"."4","()" JSTANl)ARD" ,"2501。" I
85	"NN I.N『，"CATN4∖2" J IS( DASlu ,CIICRD) ；TK( '%03.0ll IkMJuRlKNTU」，2jl5H() ‘,()，/ , \| CIIBI,K,Γl)" ,"4" ,"O" ,^,1STΛN1)AKI)" ,"25010" ∣
86	"NIΛV()BJ"," ","I.C( NEWOBJOl)" ,^l,ħ" ,"S" ,^l,*ΓANDAKD" ,"21020"
87	"NEWOBJ", "SY MINS"," CS(SYMlNSθn" ,"6" ,"S" ,"STANDAHD" ,"21020"
88	"OBSTK N" ,"" ," CS(OBSTKNOh)" ,"4" ," O"," OTlIKK" J¹34050"
89	^,l OBSTKN" ," CAT()BS8"," I.S( I) AS 11,1,CSTLN)" J4","U" ," DISPLAY BASH ,"12410"
90	¹¹ ()BS^,ΓKN" _t"CAT()BS9" ,"LS(I)ASII_tI ,ClIMCI))" ,"4" ,"O" ," DISPLAY BASE" ," 12410"
91	"UBSTRN" JCAT()RSM)" J IS(D4S1I,1,(Wn,N)" ,"4" J()" ,"DISPLAY BASK" J124M)"
92	"UBS^-ΓKN"," WΛTIΓV7" ," LS(I)ASI 1,1 _τCSTI.N)" ,"4"," O" ," DISPLAY BASE" ,"12410"
93	"OILBAK" ,"" J IS( DASll,1,CIIBLK)" ,"4" ,"O" ," DISPLAY BASE" ,"12410"	J
94	¹¹ PIttlII I)","" J LS( SOLD,3,QICRD)；TK(Ylr % 4. 1 卜」∖ ERCLR ‘，3,1,2「151 0 [1 ,∙ 1, (：IlBU 11)" ,"8" ,^u O"," DISPI.AYBASE" ,"12210"
95	"PIP()III)" _t"CONRADI"," ∣,S(S()l.l)3 _τCIICRI)) ；S\ ( KACNSTOl) ；TK( Xh %4. 11Γ', ¹VERCLR ^,,3,1 ^l15Γ10√l ,∙kCIIBLK,Γl)" ,^u8"," O" ,." DISPI.AYBASE" ,"12210"
96	"P∣P()IID", "C()NRAI)3"," IS(SOIJ) ,3,CIICRl))；SY(HAcNSp01)；TlMIlr %4.1屮」、ERCLR‘,3」 "151。,IJl,CIIBI,K,11)" J8","()" JDlSPlAYBASe J122IO"
97	¹¹ PIPS()L"，"，" LC(PlPS()LG5)"」6" J ()"," OTIIEK"," 34()70"
98	"PlpS()L"," PKODCB" ?'I.C( PIPS0lf)6)" ,"6" J ()" J ()THER" J34O70"
99	"PI PSOL"," CATPIP2"," LC( PI^()ID6)" ,"()"," O" ,"OTHER" ,"34070"
I(X)	"PIPSOL"," CATPIPS" ₁" IX：( P∣PS0∣β6)" ,"6"," O"," OTHER" ,"34070"
101	"PIPSOI," ?' CATPIP4" J¹ LC (PI PS()∣n6)" ,^,lħ∖" O"," ()^,ΓIIEB" ,"34070"
102	"PIPSOL"," CA^,ΓPIP5"," LC(PIPSOinfi)" ,"ft" ,^u O" ,"OTIIEK" ,"34070"
103	"PONTON",""," I.S(SOLI),2,CSTI,N)" ,"5" ,"O" J¹ BISPLA^,ιBASE" _j"12410"
104	"R A 1)1.N K" _τ" ",^lll>j(l)ASlL2,TK FCD) ； TE( ^l% ()3. Qlldeg ^l_t' ORIENT ¹₁1,1,2,'15Γ10 ^l,0 Jl ₁CllBI,K_τ I H )" J6"," O" ,"STANDARD", "25()40" I
105	"KAILWY^l1,"" ,^,lLS(S()LI)_τ2JΛNI)∣')" ,"4" J^,0" ,^,,OTIIEB" ,"32250ⁿ

436

附录D显示

续表 D. 1.2-3

序号	________________符号显示指令________________
106	¹¹ RAPlDSuj ¹¹ _?"I^(SUIJ\3_?CII(；RI))" _τ^ll3" ₁" O^,l _? ¹¹ OTfIKR" √^l3205()"
107	"RCRTGL^ll√^,^,,√ⁱLC(KCKDKFΓ1 )√ΓK( ⅛C3. Olf deʧ ^l_τ ¹ORIKNT ^l∕l /1 _?2_? ^l15110 ；(),-1, CIlBIK JI)Z "ft" √^, O" √^l DISPLAY BASK" _τ." 15()20"
108	¹¹ RCRTCL" _τ" -LCllBLK,ιιy	CATrKKlTKAHCl" ," LC( RCRTCL14) ；TK( J 6" U ₀n n ∣)∣SPLA Y B ASK" √' 15O2O'*	%()3. Oil N [tHlENT	丄L2jl5110
109	¹¹ RCRTCl Jj -1 <：IlBLK,11”	JΛTΓKK1TKAHC2¹¹ √^l LC ( K C RTC 1.14) ； TK ( J6" J (VJDlSPLAYBAS口 J 15020"	%()3. oil (GS ⁱ√okii<nt	,l,l,2j511O	,（）,
110	¹¹ RCRTCljJ -1 _τGIIBI.K√in^,	XTrRKlTRΛHC3" J LC ( K C KTC LU ) ； TE ( h₆u >. ₀∏ u ∣)∣sp∣_iλybask" ^'15020"	% ()3. ()H d咋 7ORIENT	，丄 2J15110	A
Ill	¹¹ KCRTCljj -I_tCIIBLK_tII)¹	：ATI'RKlTRAriC4"」LC( RCRTCLl3) ； TK( Jp j()h u ∣)∣SPLΛYBΛSkTJl5O2(Γ	%03. 0∣i' ileg '√OKIENT	TlTlT2 「15110	,o,
112	¹¹ RCHTClJj -LCiiRLKJiy	J ATΓKK2TK AHCΓ^l J^, LG ( RCKTGI：12) ； TK( j6” j (V j D∣SPLAγB as□「1502()”	% ()3. UH d叱 ^l√OBU∖NT	√l√l_τ2√15Γ10
113	¹¹ RCRTeljJ ∙1,CIIBLK,I1 ”	:ATrRK2TR AWC2" J LC( KCKTCL12 ) ； TE( J 6" J O" J DISPLAY BΛ5PjI502(尸	% (B. Olf dr_g ^l√ ORIKNT	J 丄2「15110	,（）,
114	¹¹ RCRTClJJ -1 _τCIIBLK_τΓl )^l	LATΓKK2TKAH(3" √^, LC ( RCRTeLl2 ) ； TE ( J 6" J ()" J DISPLAY B ΛSK" J 15020"	%()3. Oil ιkχ ',¹OKIKNT	JJ∕J15110	_τo_τ
115	¹¹ RCKTCljJ ∙1,CIIBLK,Ily	'ΛTrKK2TRAHC4^l1 √' LC( RCKTCL11 ) ；TK( H₆n H_υ.∣ ∏ ∣)∣sp∣_jAYBASK" √'15(}2()¹¹	%03. 011 叫「ORIENT	_t1√1₇2_tⁱ15110
IlG	¹¹ NCKTCL" √ⁱ Γl)^ll√^l6" _?" 0"	ΓKAHG1" J¹ LC( RCRTCLl2} ；TK(I%03. Oil 心S ； 1)RlFNTlJ , 1 J」15110 [()「1,CllBLK, "DISPLAY B ASkT J 15()20"
Γ17	¹¹ ReKTCljj Il)Uj6" J 0"	ΓHAHC2" √^l LC ( KCRTCL12) ；TK( ¹ % (B. Oli S IJ)RlHNT [1,1 二 J15110IeT-LcllBLK, "DISPLAY BASK" √^, 15()2()"
118	¹¹ RCKTGL" √ⁱIl)¹¹,^ll6" ," 0"	rK AΠC3" JLC(RCRTeLl2) *Tr]%03.0Il lkS '_τ ¹OKIKNT ^l,l √1 _τ2_τ ^l15ΓI() ¹ _τ0,-1 _τGIIBLK_τ^ιι Displaybask¹¹ √^,15O2Oⁱ¹
1’19	¹¹ KCRTCL" √ⁱll}^ll√^l6" √^, 0¹¹	ΓKAHC4" _τ" LC( KCKTCL1 ɪ )√ΓK( ^lGz(B.Oli deg ^l_τ. ¹OKIENT [1,1,2 J15110 [0「l,CIIBLK, UD因PLAYBASKUjI 502()”
120	¹¹ RHCTR(Jj ¹¹ √^l LC( KI<CI)I<R}2) ； TE( '%03.0li Ikg ^l. ¹ORIKNT 'Λ _τl_τ2√15ΠO [()「1,CllBLhll )¹¹ , Ii_ftIi _?ti ₀∣. _?li STANDARD" _fⁿ 25020"
121	¹¹ RKCTRC" J CATrRKlTRAWCl" J LC( HECTHC12 )二TE( ⅛>03.(川心員」()RlrNT [ I」，2」151I〈)；0， -1 ,CIIBLK,11)" J6" J ()"「STANDARD" J25020"
122	¹¹ RI<CTRC^l' √ⁱ CATrRKITRΛWC2" J LC( RECTHcl2) ；Tr(I%03. 011 d叫「ORIENT ^l_τl JT2」15110 [仇 -l_τCIIBLK∕ll)" _t"6" _t" O" _? ¹¹STANI)ΛKI)" J¹25020"
123	¹¹ RKCTRC" J CTn职KITRArle3" JLC( RKCTRCl2 ) ；TK(I%03. Ol「心S 丁()RwNT ；1,1,2「15110 ；0, -1 _τGIIBLK_rΓl }" _?"6" √' 0¹¹ _? ¹¹ STANI)AKI)" _? ¹¹2502()"
124	"RKCTKC" _t" CATΓRKΓΓRΛEI(4^l1 _τ" LC( KECΓKC10) ；TK( ^l%03.0lf Jeg ^l√ORIKNT 11,1,2」15110 ^l_τ0_γ -1」BBLK,11) UjG" J ()" JSTaNl)∙*HD" J2502<r

437

内河电子航道图技术规范(JTS 195-3-2019)

续表DJ.2-3

序号	________________符号显示指令________________
125	¹¹ KECΓKC" ?' CATrRKZTKAHCl" ?' 11：( KKGTKGl l )；TK( ^l%03.0lf deʧ Ij)RlKNTi 1」丄」151'10 ^l√)_τ-1,CIIBLK√11 )" J6" J O" √^l STAND AKI)" √'2502()"
12ft	¹¹ HIlCΓRC" _t" CATrKK2TKAH(2^l1 √^, LC( RKcTRelI )fΓE( ^l%<B.0lf drʧ ¹ _? ¹ORIKNT 'ΛΛ _τ2√15Γ10 [。， -ECIIBLk/11 )" √^l6" √^l 0",¹¹ STANDARD" √^l25020"
127	"RECTRC" JCATrRK2TH A∏C3" J LC( RKCTRClI )√∏∖( ⅛(B.()lf deg ^l_τ ¹OKIKNT ^l_τ'l∕i _τ2√15Γ10 [(八 -1 ,CIIBLK,11 }" JP JlV」STA N DA B I)" √^l 25020"
128	^,l RKCl^lKC¹¹ _τ" CATΓRK2TR AH(⅛^l1 √' LC( RKeTRe()9 )；TEr% 03. 011 ⅛ ^l_τ ¹ORIENT ^l∕l_τl _τ2_τ ^l15Γ10 ^lU)_τ -1, CllBLKtl)" J 6" J U U」釘ANDARD" J 25020 U
129	"KECΓKC" √^,TKAHG1" J LC( RKCTHCl L )；TE( ^l%03.0lf de⅛ ^l_τ ¹UKIKNT ¹J √L_τ2_? ^l15^,l'10 ^l,0_τ-l ,CIIBLK_tIl)Uj6" J U" JSTANDARLJ2502OU
13()	¹¹ RKCTRC" _τ,"TKAHC2" _t" LC( RKCTKCH )；TE( '%(B.0lf d/ [∣()RlENTI1」二」15110 ¹ _τ0_τ-1₇ Cl IBLK₇'11 )^l* √^l6" ?' O" √^l STΛNI)ΛKI)" √'2502()"
131	” RECTRC"」TRaHC3" J L(：( RECTRCl l ) ；TE( '%(B.0lf drμ ^l_τ ¹OBIKNT ¹J √1.2 _τ ^l15Γ10 ¹ _τ0_τ-L _τ Cl ∣BLK_τ11)" ,^ll6" √^l O" √^l STANDARDUj25020"
132	¹¹ KKCTRcujTRAwe4" J LC( RKcTRCo9 )；TE，％()3. 011 &g 丁()RlENTI l /1 _τ2√15Γl() ¹₁0_τ-1 _τ Cl IBLK, Il)Uj6"」T j§TANDARDUj2502()“
133	¹¹ KIVI<KS" J¹ HjLS(SOLD」_tCIIBLK)" √ⁱ2" √ⁱ()" _i" l)ISPLAYBΛSI√' √'1242{)^^
134	¹¹ B()A∣)WY¹* _β ¹¹¹¹ √^l LS(S()IJ)_τ2 J.ΛNI)K)" _τ^ll4^l1 J¹O¹¹ _γ" OTI IKK" ₇ "32250¹¹
135	"RIlNwAHj " J IS(X)LD,3, LANDr)Uj 6" J (戸 J OTIII<K" √^l32240"
136	"SBD A RH" J" J Is(St)LD, 1, CIIORD) ； TX ( NATSLlR, 1,2,2」151IQ ^l, 0√)√G1 IBLK_r 25 }" √^l4" _τ" 0". ¹¹ OTIirRU J34010"
137	¹¹SLCONS" J¹UJ CS(SL(：()NSo3)" ”7" J O" J¹ DISPLΛYBASR" √^l 12410"
138	ⁱⁱSLOTOP¹¹ √ⁱ UJLS(SOLD,1 JANDr/ J4" Jt)" J()T∣WRU J32()1()U
139	"SL()T()P∣」CATSn)2C()NRAD1" J IS(SOIJ)J ,CllBLK}" J4" JtV JSTANDAHD" J2221(Γ
140	USLOT()PUjCATSL()6C()NRADI" J 1剧SOLD」，CIIBLK)∖"4" JO" _s"STANDARD" √^l22210"
141	"SLOTOP" J¹ CATSLO6C()NVIS1¹¹ _τ" LS( SOI J)_τ 1 _τCI IBLK)¹¹ √^l4" _τ^l1 O¹¹ √^l ST A N I) A K I)¹¹ √^l 22210^l1
142	"SLOTOP" ," CATSIΛ)2" ," LS( SULD,1 _τ Cl ICKD)" ,^υ4" ," UUJ OTII KR" , "32010"
143	USL()T()P∣ J CATSL()6" J LS(SOLI)J , CllCED)"」4" J ()Uj OTIIKR" √^,32010"
144	¹¹ SNDWΛV¹¹ √^{l 11} √^l LS( DASIL2_?ClICKD) ；SY (SNl)WA V02)¹¹ √^l4" √^l O" _τ ¹¹STANDAHD" _τ ¹¹24010"
145	¹¹ STSLNI<" √'" √^l LS( DASILl _τ (JKiKF)" _τ"3" √^l O" √^l OTIWRUJ 3605(尸
146	UTlDEWY"J ^,l ," LS(SOIJ),! ,CIICKF)" J^,3^l' ,"O" ,"OTIIKR" ,ⁿ32O7O"
147	ⁱⁱTSKLNK¹¹ √ⁱ UjlS(S()LD,6,TRFCF)U Jgu J (产丿 S^,ΓΛNI)ΛKI)" √^l25010"
14g	¹¹TSSBN DU J"」IS(DAS 11,4,TRrCD)U / 7 u」()UjSTAND .4 R D" J 2501 (尸
'149	¹¹THNNKL" √^l" √^l LS( DASIkl JJI(JBI))" _r^ll4" √^l O" √^l OTIIKK" √^l3225()"
15()	UTllNNKljJ Bl!RDEP(T J IS( DΛSII,2,CllBLK)" J4" J()" J STANDAHrrj240Ur
151	¹¹ VK(λATN" ₇¹¹¹¹ √^l l<S( DASII₇I J.ANI)F)¹¹ _γ^ll3" J¹ O" _τ" OTHER" _? ¹¹3203()"
152	¹¹ WATFΛL" _τ" ujLS(S()LD,3,CIICRgu j3u j()u」()，n\|KRu j3205T

438

附录D显示

续表 I). 1.2-3

序号	符号显示指令 I
153	"WATFAI." √'CONV∣SΓ^, ," I.S(S0LI)3_tCIIWIIT)" √'3" ,"O" √'OTIIEK" _τ"32050" \|
154	"∖VATΠ∣B" ," "/¹LS(I)ASILI ,ClH；RD) ；SY ( WATΠ∣K02)" , "4" ,"O" /^lOTIIKRⁿ _τ"33(MO"
155	"^∏)∣SLNb77^^^ I
156	¹¹ BNkLNK",¹¹ ""∙C( BNKLNEOl)^,' J4∣^, J ()" J STΛNI)ARΠ" _τ" 32010"
157	"U5LSIHΓ∕CATCBMW^^ I
158	^l, ORPARE "J C ΛTPR AllO" _τ" LC(PRI) A RKl O)" ,^,l8" √^,0" √^, STA N I) A K I)" ," 32010" I
159	¹¹ PKDAKK"." CATPKAKy?" √^l LC( PRDARKlO)"/^^,' .^l,0^l1 ." STANI)ΛKI)^u √^l32010" ∣
160	¹¹KKCSTR","^,, √^lI.C(KI<CS^eΓKll)^ll√^,3^l1 J¹0"," STANDARD" √^l32010" i
161	"CRANES "J" J LC(SM)CRDX)) u J5" JtV J STANNAM)"」32(H(T
162	¹¹ WATCON" _t" CATWCN1" _τ^l'LC( WAT(X)NOl )¹¹ _s^ll4" _s'^,()" _τ"S^,ΓANI)ARI)" ,"32010" ；
163	"∙.ATC()N"' CATWCN2" J LC( ∙ATC()N02M∣」屮 JoHjSTANDAKD"J32O1O"
164	"W ATC()N『J N3TWCN3" J LC( “ ATC()N03 M' J4" J ()" J STAND ARD、J32O1(T
165	"WATCON" J (；ATWCN5" JLC( “ ΛTC()N05 M' J4" J ()" J STANDARD" J32O1(Γ
166	^,l WATCON"," ^ll,"LC( BNKLNEol)" J4" J (F J STΛNI)AKI)" √^l 32010^i, I
167	"BBA AKR"」"」LC( BNKLNNOI)U J4"」()"J STTNNARD"」32010"
168	"FSWFΛM" J』J LC( BNKLNN)I)" J4" J ()" JSTANNARD" J3201()" I
169	ⁱⁱPIPSKL¹¹ J¹ UjLC( BNKLNH)I)" J4" J ()"「STANDARD" J 32010" !
170	URBDARE"J" JLC(BNKlNEo1)"J4" J ()UJSTANDARD “ J 32010" I
'171	"Rl∖?RKUJ " J LC( BNKLNKoI)UJ4"，()" J STANl) ARR"「3201(”
172	"SIIPI.KΓ"√^l" ,"I.C(BNKLNI∙01)",^,l4" _τ" O" STANDARD" 32010"

注:######一无法识别的物标“

表D. 1.2-4符号化边界面符号显示指令

序号	________________符号显示指令________________
]	¹¹ ######" _?" ^ll√^lSY((_ι)L∣l∙SMRKl) ；Lc(QuESMRKl PJ5" JS"」SrANDARDUJ2101()"
2	"ACIIAKK¹¹,"^l, √^, SY ( AC∣∣AKK51 )； LC ( AClHRE51 );(：§( K 阳 TRNOl )" ∕' ʒ" / S" ,ⁿ STA NI) AKD", "26220"
3	"ACIIAKK"√^l CatACIIS ¹¹ ," SY ( ACllARHo2)； IS(I)ASll,2, CllMCr )； CS(RESTKNol Vj 3 "J S" _τ^l' S^,rA N I) A K I) ^ll√^l 26220"
4	"ACIIBKT" _?" "√^l S、(AClIBR'R)7}; TE(INl % 許[Y)BJNAM ∣,3」；」1511() ； 1,0 J：llBLK, 29 )』S (DASll2CIIM6F)"」5"」SujSTΛNDAKD" ”26220"
5	ⁱⁱADMABK¹¹," ⁱⁱ,ⁱⁱLC( ΛI)MΛKI∙01)"√ⁱ2","S",^i, OTIIKKⁱ'_t" 36050"
6	" ΛIRAKK","^l, ," AP( AIKΛRE02); l,S(SOLI)_τl」ANDr)"」2" JS"」t)TIIKR" J3 2240"
7	"AIRARP JC()N∖∣S1" J AC( LANI)Λ}; AP( AIK Λ K l<02) ； I ^ ( SO I .lλ L (J I BI X)^,, √^l 2" _e ^l, S" _s" STANDARD" √^l 22220"
g	"AKCSLN" √^l ","1.(:( AKCSLNOn¹'√^l5" J¹ S" √^, STΛNI)ΛKI)^,l_τ^l,262M)"
9	"BI∙HTIIS" √ⁱ " √'SY ( BKTIIN(X)I) ；TE( ^lN∣ %/」()BJNAM ；3」，2 j5110 LkO_yCllBI.K_r29)" √'3" _τ"S" ,"OTIIEK" √^l32440"

439

内河电子航道图技术规范(JTS 195-3-2019)

续表DJ.2-4

序号	________________符号显示指令________________
1()	UBRlDeEUjUJTX(()BJNAM,3,1,2「15110 ； 1 ,(*ClIBLK,21 )√ΓK( ^lcIr %4. 111 ^l₁¹∖ KRCLK ；3,1,2, ^lI5Γ10'√l √1,CIIBLK_tII ) ；LS( SOIJ)_r4.ɑɪ∣^∏∏)" √^l8" _τ^ll0" _τ" DISPLAYBΛSK" /'12210"
Il	¹¹ BRIDCK" √^l CΛTBKC2" J¹ SY( BKIDCEOl )；TK(Irll Ll %4. 1 Il 丁\ERCCL [3,1,2jl5110 口，0,CllBLKT 11 "TE( "「州 % 4. Ili ⁱJVKKCOP [3」，2「15'IIolI「1, ClIBLK,Tl )；LS( SOLD ,4, CIlCRD)" J 8" J U", ^ιl Displaybask¹¹ √^ι 12210"
12	¹¹ BKlDCK" √^, CΛTBR(3" _τ ¹¹ SY( BRIDCEOl ) ；TI<( Ill M %4. 11「[.∖ERCCL [3」，2 J5110 '√1 ,O₇CIIBLK_tn )；TK(IllI 甲 % 4. Ili ^l_τ ¹VKKCOP ；3,1,2jl511() [1「1 _τCIIBLK√ll )；LS( SOI J) _τ4_τ Cl KiKD}" _τ"8^l* _τ^u 0", ¹¹ DISPLAY BASK" J¹12210"
13	¹¹ BRlDeK" J C4TBR(i4" JSY( BRll)Cr(H ) ；TK( ^lclr cl %4. Ili ^l_τ ¹VKRCCL ^lJ_fl ,2「15110 [1,0,CllBlk, n)；Tκ( Ih•叩 %4. in ⁱJvkkcop ；3」，2ji5iιo [ι,ι<ιιRLKJl)；is(sou)_t4_tciicrd)" _tⁱⁱ8ⁱ¹ √ⁱ o^h , ¹¹ DISPLAY BASK" √^l 12210"
'14	"BRlDCKUjCATBHe5“ JSY(BND(；似)1 ) ；TK( ^lNr N %∙4∙ 1 Il ； ♦ ERC(；3,3,1,2 Jl 5110 七，O,Cl IBlK, ∏ ) ；TI<( ^lcl∣∙ op %4. Ilf ^l√VKRCOP ；3,l,2」15ri()[l「l,CIIBLK」'l}；l,g($OLD,4,CIICRD)"J8"JU", ¹¹ DISPLAY B ASK" J¹12210"
15	¹¹ BRIDCKⁱ¹ √ⁱ CΛTBK(Π" JⁱSy(BKII)CKOI }，「卜XillFl %4. Hf ^l√VKKCCL '_τ3/1 _τ2√15Γ10 ；1,0,CllBLK, Γ1}√ΓK( ^lrh∙ (ψ %4. Ili ^l,'VERCOP ',3,1,2, ^l15'110 ；1.1」：IlBLK」1 ) ； LS( S0LD_τ4_τCIICRI))¹¹ √^l8" J¹ O", ¹¹ DISPLAY BΛSI-?¹ √^l122in¹¹
16	” BKIDCK" JCATBRe8" J SY( BRIDCNQl 兀TK( "∣ «1 %4. 1 Il 丁\KRCCL [3,1,2」1511。^l√l ,O_τCIIBLK_τ11) ； TK(Ill•(甲 % 4. Ilf ^l_τ ¹VKKCOP ⁱ₇3√1 _t2_t ⁱ15Γ10 ^l_τ 1 /1 _τCIIBLK_γΓl) ；IS( SOI J) _?4_? ClICKI))¹¹ √^l8" _?" O¹¹₁¹¹ DISPI.AY BΛSK",¹¹12210"
P	"Bl∣AAKE^j' √'" √' AC ( CIIBKN ) ； ΓX ( QBJNΛM , L, 2, 3」15110 [ (), O, CllBLK, 26 } ； LS ( SoLDjL LANDIO ¹¹ √^l3" _τ^llH" √^l STANDARD" _? ¹¹22240"
18	UBLllSelJj " J AC(QIBRN) ； LS(SOLD」JANDF)UTM" JS" JUm KR" J 32220"
Ig	UBIllSClj「口INCTN33C()N∖ ISl" J AC ( CllBRN ) ；TX (()BJNAM , 1 ,2,2 , ∣15110 ∣,0,0, Cl IBLK, 26 )戸5 (SOLD」，ClIBLKU J4" JS"「STANDARD" J22220"
20	¹¹ BLllSclJ」PL∣NCTN33" J A(：( CIIBRN) ；TX( OBJNAM J_τ2,2, ^lI51^10 ^l_s0₇O₇ CIIBLK,26) ； 15( SOLlK I₇LANDI' )" √^l4" _τ^llS" √^l OTIIKK" √^l32220"
21	"BL∣ISCI∕^, _τ" CONV∣SΓ^, _s" AC(CIIBRN) ；LS(SOLD, 1,GHBLK)" _f "4^,' ,"S" _s" STANDΛHD" J2222O"
22	"CANALS" J¹ JljAC〈 DKP∖=S)二 LSt SOIJkECIIBLK)¹¹ ,^,l2" _τ^llS" _τ" DlSFluYBΛSK" J 12420"
23	¹¹ CANALS" √^l CONDTN^,l J¹ AC( l)l<PVS) ；LS( l)ΛSIL 1 _τCIIBLK)" √^l2" √^,S" _τ" DISPLAYBΛSK" √^l 12420"
24	UCAUlSWY" J" J.AC(CIlBRN}；LS(SOLD,1 ,CSTLN>u J5" JS" ,"STANDARD" J22(H()"
25	UCAllSwY"」'WΛTIE∖4" J ΛC( DKPIT) J,S( DASII,2,CSTLN"]"5" JS" J STANDARD" √^l22010"
26	UCBLW："」"J SY(CBlARE51 ) ； LC ( CBLAKE51 ) ； CS ( RrSTRN()1 )" ₇," 3" _τ" S" _τ" STA NDAKD ¹¹₇"26230"
27	UCllKPNT" J " JSY(P()ScENO4)"」4" JS" Jt)TlINR" J3241(尸
28	"C()NvYRUJUjTE(I σlr % 4. IllT」∖∙%RCLR ¹ _τ 3_τ 1 _τ 2 _τ ¹15Γ10 ∖ l_τ0_τ CIIBLK, 11 ) ； l,S( S0LD_τ3_τ GiIGRI))¹¹ √^,s^l' _τ" o" _τⁿ Displaybask" √^ι 12210^u

440

附录D显示

续表 D. 1.2-4

序号	________________符号显示指令________________
29	¹¹ GONVYK" _r" GONKAIH","SY(KACNSroi) ；TK( 'clr %4. Hf ^l_τ^lVKRGI.K ^l,3√l _t2√'15^,ll() IlacllBLK, '11) ；LS( SOLD,3, Cl ICRD V¹ J8" J I)" _?" DISPLAY BASK",¹¹1221()"
30	^ιιcθNvγκ" jⁱCONKAinⁱ¹ _τ"SY(KACNsm) ；tk( ^lc∣r %4. ii「；∖erclh K / _τ2_τ^li5iιo ⁱ_ti₇o_tciibi.k_t11) ；LS(SOLD,3, Cl ICRD)" JgUJ O" _τ" DISPLA Y BASK" √^l 1221()"
31	¹¹ CONZNK" √^," J¹ LS(l)ΛSIk2_τGII(IKF)¹¹ √'2" _? ¹¹ S" √^l O Tl IKK¹¹ √^l 36050"
32	u (X)SARrUJuJ 15( DASlI ,2,CllCRp)UJ2" JSUj ()TllERUj36()1OU
33	¹¹ CRAN 附'J " J ΛC(CIIBRN) "(SOLD、IjANDr)"」4"JS^lj ()TIIKK" √ⁱ 32440"
34	¹¹ CBΛNI<S" J¹ CONVISr¹ _τ" ΛC( CIIBKN) J_iS(SOLI)₇I _τCIIB[X)" J'4" √^lS" _τ"STANDARD¹¹ √^l22220"
35	UcTN.ARE" J UjSY(CTNARK51)二 Le(CTNARK51} u J3" JS" J STANDARD" J26()5O"
36	¹¹ CTSΛKI<" √ⁱ U J£Y(INRWK51);LC(CTYARE51 )" J3" J S" J STAND ARD" ”2625OU
37	"CU∣SZNr" J ¹¹ _τ^llLS(l)ASIkl_τCII(JK∣n"√^l2^ll,"S^l,√^l OTIIKK",¹¹36020"
38	UDAMC()Nfj AC(CllBRN) ；LS(S()IQ,1 JANDF)" J3" JS"「STANDARD","2201(”
39	UDaMC()N" J(；ATDΛM3"」'ΛC( CllBRN)TS(SOLD ,2,C耳TLN)" J 6"」S" J DIS印 AYBΛSK" J 1241(”
40	"DKPARQjUjCS(DEPΛRE()2)"「1" JS" J DISPLΛYBASK" J 1303。"
41	UDEPARE ∣' JDR ∖ ΛL1? DR∖ Al，？" J AC( NODTA ) ； A P ( PRTSIlR()1 ) ； LS ( SOLD, 2_τ CIl(JRI))¹¹ _s ¹¹ 1 ¹¹ _s"S" √^l DISPLAYBASKⁿ _τ^l' B030"
42	¹¹ DMPCRD ¹¹₇" UjSY(INrAKK51 ) ； LC ( CTYΛRE51 ) ； CS ( HESTKNol )" _τ ¹¹ 3 ¹¹ √^l S ¹¹ J¹ STANPAKP" _τ"2624"
43	"l)OCAKI<" √'" √' AC( ∣)EP∖ S) ；TX( OBJNAM √1 _τ2_τ3, ^l15'll(} ∣,(),0,CllBLK,26) ； l£( SOLD, 1 ,CURLK”〔 "2" JwjDlSPLΛ Y BASE" J 1242(产
44	¹¹ l)()CΛKI√^l _τ ¹¹CONDTN¹¹ √^l AC( l)l<P∖ S) ；TX ( OBJNAM√l_τ2_τ3_τ ^lI5Γ10 ^l_τ0_τ0₁ ClIBI.k,26 ) ；LS( DASIL 1, ClIBLK) " J 2" Jg" J DISPLAY BASK" J 1242伊I
45	¹¹ l)KCΛKI<" _τ" ¹¹ _τ" CS( l)l<PAKI<02}" ,¹¹1¹¹ √^lS" _τ" DISPLAY BASl√^l √^l 13030"
46	Ul)RYD()C" JUJ MC( LANI)A)J_jS(SOIJ)√L,CS^γΓLN}¹¹ _tⁱⁱ4" _t"S" _t" OTIII<K" ,¹¹32440"
47	II ∣)∖v RTPΓ¹¹ √^l "J SY ( TSLDKr51 ).； SY ( l)WKTP^,Γ51 ) ； Lc(DNKIlTH51 ) ； CS ( RKSTKNol >" _τ" 4" _τ" S" _?"STANDARD" ,"25010"
48	UDWRTPTUJ ()RWNTnUrlc1" J SY(TSSLpT51 J)HlENT〉； SY(Dw RTPT51 ) ； LC (IW HL∣TK51) ； GS( KE-S^,ΓKN01)" √^l4" _τ^llS^l1 √^l STANDARDUJ2501(尸
49	∣_l ∣)U∙KTPΓ" ₇¹¹ OKIEN^rITKA ΠC2" ," SY (TSSI.PΓ51 ,ORIENT) ；SY ( Dw RTPT51 ) ； Lc(Dw KUTE51) ； CS( KK-STRNOI)" J4" J 5" J S^rΓANDAKD" √^,25O1()"
50	"DWKπ^yΓ" _τ" OKlEN^rITRAHG3" ," SY (TSSLFΓ51 _tORIKNT) ；SY ( PWKTP^,I31 ) ； L(；(I)WRuTE51) ； (；$( RK- STK NOD" _τ"4" _τ^llS" √^l STA N DA K I)¹¹ _τ" 25010"
51	” D∖URTPT"「URlENTrRAne4" J SY (DWKLlTE51, OKIENT) ； SY ( DWRTPT51 ) ； LC ( DWBL∣TE51) ； CS (KKSΓKN01)" _τ"4" _?" S" √^lSTANI)AKI)" √^,25()1()"
52	¹¹ DYKCON" J^{1 11} Jⁱ AC(CIIBKN) ；LS(SOIJ)_T1 J_jANI)I∙ )" √ⁱ3" _tⁱⁱ5" ,"STANDARD" √¹22O1O"
53	¹¹ K X KZ N K" _t"" _?"I.S(I)ASIL2_?CII(；RI'')" _τ^ll2" √'S" _? ¹¹OTIIKR¹¹ √^l 3605()"
54	¹¹ RIKWY " √'^l, √ⁱLC(NΛVAKI<51)₅CS(KKSTKN(}1}¹¹ _τ^ll4" J¹ S" _τ" STΛNDAKI)¹¹ √'26O5O¹¹

441

内河电子航道图技术规范(JTS 195-3-2019)

续表 lλ 1.2-4

序号	符号显示指令
55	¹¹ KAIHU Y " √^l ORIKN rrKAEICl Uj SY ( IMIK WY51 ₇ ORIKNT) ； I.C( NA∖ AHK51} ；CS〈 BESTRNOl )" Bj STΛNDAKl)" √^l 26050"	屮，
56	"F-AIRW Y^ll,¹¹ ()RlKNTrR*□C2"」SY( FAIRW'Y51 ,ORIENT) ；LC( NAVaRr51 )；CS( KKSTRWl )" "S" JSTANI)AKI)" _τ"26050"	屮，
57	¹¹ ∣<⅜IKWY" √^l OKlKNITBAno¹¹ ≠" SY ( IMIK WY51 _τ OKIKNT) ；LG( NΛV AKK51 ) ；CS( KKSTHNOl Γ^,USUJ STANDARD" J2bθ5("	"4"_τ
5X	¹¹IMIKWY" √^l OKIKNITK A KI C^¹¹ J SY ( FAIR W Y52 √)KII<NT) ； f.G( NAV'AKI∖51 ) ；CS( K ESTR Wl }" "S" _τ" STANDΛRD" J 2605()"	W 丁
59	¹¹1-TKYKT¹¹ √^l UJSY ( FRYA RK51 )；L(：( NA∖ ΛRE51)Hj 3" J $Uj STANDARDUJ 2604(尸
6()	UrrRY KT" ,¹¹ (JΛTKKY2^u√'SY(FK Y ArK5 2) ； LC( NAVARE51) U J3" J 牙；"STaNl)AKI)" √^l 2 6 040"
61	UrlQD()C"「" √^l AC( GIIBRN) _ςLS(S0IJ)_τ2_τCS^rΠ.N>¹¹ _τ^ll5" √^lS" J¹ DISPLA Y BASK" √^l 12410"
62	UruRSTC"」"J AC(CIIBRN) ；LS(SOLD」JΛND心 u J4" JS" J OTIIKK¹¹ √^,3222()"
63	UH)RSTeUj CONVIS1" √' AC(CIIBKN) ； LS(SOIJ)√1 _tCIIBLK)" _tⁱⁱ4" ₇'^lS^l1 √ⁱ STA N DA K I)",¹¹22220"
64	^,l KKPA HE" ,"" ," LS( DASII _τ2,CI I(JRF)^,","2" ,"S" ," O'ΓI IKR^,","36020"
65	UrSlMΛC"」ⁱⁱ₇ⁱⁱSY(FSIIFAC02)∏_jC( NA∖ ΛRH51)" J4" JS" J OTIIKKⁱ¹ ,¹¹34040"
66	¹¹ l⅛l ll'^ηΛ(?¹₇¹¹ (JA^,Π'1K1¹¹ _τ ¹¹ SY ( FSII FΛ(X}3) ；LC( N AV AKI<51)¹¹ _τ ^ll4^l1 J¹S¹¹ _τ ¹¹ OTIIHK" √^l 34040¹¹
67	¹¹ KSIIb A(?¹,¹¹ (JA^,ΓΠR" _τ ¹¹SY (1^11 l<A(X)2) ；LC( NAVAKI<51)¹¹, ^ll4" J¹S¹¹ J¹ OTI IKK" _? ¹¹34040¹¹
G8	¹¹ l^lll' AC" √^l CATHB¹¹ √^l SY ( b'SIIEΛC02) ；LC( N：U ARK51)"「4" J 6" J UTIWR" J34()40"
69	^,l KSIIIM C" √^l CATHH¹¹ √^l SY (l'SIIKAC02) ：LC( N A V AKI<51)" √^l4" _τ"S" √^, OTIIEK¹¹ √^l34()4()¹¹
7()	ⁱⁱPSIICRI)",'¹^lι √^ι sγ( Fsiickixh)TS(DASlL2tCucrf/ jτ∣j s” j standard" √^,2ft2io¹¹
71	"rs∣∣zNK" J" JlS(D*SII,2,CIICRrrj2" JS" J()TIWR" J3604(Γ
72	¹¹ CΛTCUN" J " J AC(CIIBRN) ；Is(X)LD,2,CSTLN)" J 8" JS" J DISPiaYBASK" Jl2斗IoU
73	^llCiRIDKN¹¹ √^{l 11} J¹ LS( DASILl _τCII(iKI))¹¹ _τ^ll5" .^llS" _τ ¹¹ OTIIl-ɔR¹¹ _τ ¹¹32460¹¹
74	¹¹1IKBA KK¹¹,¹¹ UjLC( NΛ∖ ΛRK51)" J2" JS" J ()TIIKK^l1₇"36()2()"
75	¹¹1 IRBI' AC" √^{l 11} √^l SY(ClllNnX)7)" _τ"4" _τ"S" √^l OTllER" J3241T
76	¹¹IIKBFAC" √^l CATI IAKl¹¹ √^l SY( KOLKOlDl)¹¹ √^l4" √^l S" √^, OTI IKK" _τ ¹¹32410"
77	UllRBrΛC" JCATIIΛF4" J S、(IlRBrAco9)" J4" J S∣ J UTIIEH" J3241("
78	"IIKBI<ΛC"," GATIIAF5"," SY(SMcrΛC()2)" J 4" J S" J OTII KR" J3241(尸
79	^ιι 11 L∣ Lκι<s" √^ι UJAC(ClIBRN)Ts(Sold; <:STLNVj 5”「s’ j Displaybasp j 1241()"
80	¹¹ IGKAKI<" √ⁱ u J ΛC( NOI)TΛ); AP( IGKAKIΦ4} Ts(I)ASll ,1 <11 (MD)'，」3m‘ DISPLAYB*5P , ¹¹12410"
81	¹¹IS^,I7NI<" J^{1 11} ,¹¹HY(I'I7ARE51) ； LC( RESARE51) ；CS( KKSTKM)I 戸 J5" J S" J STANDARD" J 25010"
82	"LΛKΛRK" √^{l 11} _τ" AC( l)EPVS) d_jS(SOLI)_τl,CIIBI.K)¹¹ _t"2" ,ⁱⁱS" _t" STA NI) A K I)" _τ ¹¹22010"
83	"LNDARE" J u J AC(LANDΛ) ；TX( OBJN AM, 1,2,3 J511() ^l_τ-l ₁-l _τCIIBLK_τ26)¹¹ √^, 1¹¹ √^l S" √^l DISPLAY- BASK" √^l '12()1()"
84	^llLNDMRK^liJ¹" _?" ΛC(CIIBKN); 15( SOIJ)√l J_jANDF} " _? ^ll4" _t^llS" /OTIIKK¹¹ _f ¹¹32220"

442

附录D显示

续表 D. 1.2-4

序号	符号显示指令
85	¹¹ LNDMRK".	PATLM K17KⁱUNCTN33C()N∖ ISIUJAC(ClIBRN ) ；TX( OB 川 AMTI 22「1511() '_τ0JhC∣∣-
85	BLK_τ26)_ς∣_jS(SOI.I)√l _τCI IBLK) "ɔ" 4" _τ^llS" _?" STANDΛRD" J 2222(”
86	¹¹ LN∣)MRK",	^lCATLMK17H∣NCTN33^l1 J¹ ΛC( Cl IBKN ) ；TX( OBJ N AM ₇1 _τ2_τ2_f ^l15Γ10 ¹ _τ0_τ0 _τCI I BLK,26 ) ； LS
86	(5ULD ,1, LANDr)Uj4" J 5" JOTIWR" J 32220"
87	"LNDMRK",	^lCONVISr¹ _τ" AC(CIIBBN) ；LS(SOIJ)/1 _τCIIBLK)" √^l4" _s^llS" √^lSTANDARD"	J 2222()∣∣
R8	¹¹ LNI)KCN" ₇^l	¹¹ ₇^llTX( ()BJNAMJ ,2：3」1511O YM),CIIBLK,26)" J3UjSUJSTANDARD	"√^l21()6O^l1
89	¹¹ LNI)KCN" √	CATLND2" JAP( MARSlwSl)Uj 3" J S" J STΛN DARD" J2106()"
90	UINDReN"」	CATLNI) 12" √^l AP( M ARSIIKSl)" J3" J S" J STAN DAKl)" _r"21060"
91	¹¹ LUCMAC" _?	¹¹ _τ"SY( L()CM AC51) ；LC( NΛ VΛKK51)" √^l4" √^l S" √^l OTIIKK¹¹ √¹31O8O"
92	¹¹ LOCPON" J	"J SY(FLTll AZ()2) TS(DASll ,1 ,CllBLK M¹ J 5"S^ljDlSPLΛ Y BASE" J 124W"
93	¹¹ LOKBSN" √^l	",^lYc(DEP、S) ；LS(SOL。」，CUBLK)" J2" ”$"，PISPLAYBASE" √^, 12420"
94	¹¹ M_ACCY" ,^l	Il Il Il Il Il Il Il Il Il Il Il
95	¹¹ M_-C0VK^l1 _?	¹¹,¹¹ CS( l)AT('VK02)¹¹ _f^lll" √ⁱS" _τ ¹¹OTI IKK" √^l 31()40¹¹
96	¹¹ M_CSCL" _f"	HJ CS( DATCVK(P)¹¹ _τ ¹¹1¹¹ _τ ¹¹ .S¹¹ √^l OTHER","31040"
97	¹¹ MJI0PΛ¹¹ _?	Il Il Il tl Il Il IC Il Il Il Il
98	UM_NPl!B"」	Il Il Il Il Il Il Il Il Il Il Il
99	"M—NSY5" J	"_τ"LC( MAHSYS51} UJ4" JSUjSTANDΛRI)UJ27{WM
I(X)	¹¹ M—NSYS"」 ARI)"√^l 27040"	MAKSYS1()RIENTUj SY( ∣)∣KB()YΛl _? OKIkNT) ； LC ( NA∖ AHK51 )" J4∖	S^h √^l STAND
I Aj	¹¹ M _ NSYH¹¹ ,	IMARSYS2()KIKNTUJSY(DlRB()YBIJ)RlHNT) ； Lc(NA∖YRK51)" J 4",	S'¹ _? ¹¹ STΛNI)-
	A R I)"," 27040¹¹
102	UM— NSYS", "27040"	UoRIKNTUJ sγ( Dikboyoi_t okient)； Le(NA∖ark51)” j∣ 4”，” SUj	STANDARD",
103	^llMJJL∣AL" √	¹¹ ," AP( NODATA(B) ；LS( I) AS 11,2, CIICR I))^l, ,"4" ,"S" ," OTII KR" , "31010"
1()4	^l, M—QIIAIJ「	CATZ()Cl ^,∣ J AP( DQUIALAI1 )； Is(DASll,2,CllcRD)" J4" JS" J()TIIKR"	J 31()1(戸
105	UM-QUaLUI	CΛTZ()C2" J AP( DQUM工21 )； IS(DΛ5II,2,CIICRD)Uj4" JSUJ OT∣IEK"	J31()l()"
106	"M_Ql.lAL" √	CΛTZ0(3" √^l AP( l)U(∣ΛLB()l) ； LS( D ASlL2 ,Cl 1(；RD)" J4" J S" J ()T∏ER"	J3101T
107	¹¹ MJ)l∣AL" √	CATZ0W^l √^l AP( DOHA LCOl) ； LS (I) AS 11,2, CIK ； R I))" _τ" 4" √^, S" ,^l, OTIIKH"	√^l310I0"
108	¹¹ M_QUHL"」	CΛTZ0C5" _τ" AP( DQUIAu)01); IS(D ASll,2,CllCRD)" J4" JS" J OTIIKH¹¹	J 31 Ol O"
109	"M-Qll AH¹」	CATZ()C6"」ΛP( DQLlALLlOl) ⅛I,S( DASIkl₇CUCRD}¹¹ √^l4" _τ"S" √^lOTIIKB"	_τ"31010"
Ilo	¹¹ M_SI)AT" _τ"	Il Il Il Il Il Il Il Il “ Il Il
in	¹¹ M_SKKL" √^l	Il Il Il Il Il Il Il Il Il Il Il
112	^llM3∣)AT^ll√	Il Il Il Il Il Il U Il Il Il Il
113	¹¹ MΛ(Λ AK",	'U J SY ( MACVAK51)¹¹ ,"4" J¹ S" J OTIIKR" _? "31080"
114	"MARCUI,']	…JAP( M∙ARCU∣L02); LG ( NaVARE51)二 CS ( KES^rΓRN()l )"√^l 1" ," SUj	Stanpakd ^,i _t
114	"26210"

443

内河电子航道图技术规范(JTS 195-3-2019)

续表DJ.2-4

序号		________________符号显示指令________________
	115	"MIPABK" J"¹ _τ" SY ( CΓYAKE51 )； LC ( CTYAK1-31 ) ； CS ( RKSTRNoI V¹ J¹ 4" _? ¹¹ S" _? ¹¹ STaNlNRDL "26040"
	118	¹¹ MOKIMC" J^{1 ll}_τ" AC(CIIBKN)_ςLS( 5()LD,1 ,ClIBLK)"」6" JSujl)ISPLAYB*6HU J 1241。¹¹
	117	¹¹ NrwOBJ" J UjSY(NKWOBJOl) ；IS〈 DΛSI1,2,Cl IMCD)Uj 6"」6" J NTΛNDA RD"「21021
	118	¹¹ Nrw()BJ"」SYMlNS" J C5( SYMlNSol)" J6" JS" JSTANDARD" J21()2(F
	IIg	¹¹ UBsTRN" J " JCS(()BsTRNO6"' J4" JS"」'()TlIrRUJ34()5(Γ
	120	¹¹ OBSTRNUJ CATuBS71 ΛIS()L∣" JSY ( F()ULCNDI)J,C( NAVAK l<51)" ,^l,4" J¹ S¹¹ √^l OTIIEK¹¹ √^l 34051¹¹
	121	¹¹ OBSTRN" J CΛT0BS7" √^l SY ( FOLJ LCNDl) ； LC( NΛ V AKI^51)¹¹ √^l4" ,"S" J¹ OTIIEK¹¹ √^l 34050"
	122	U)BSTRN" JCMT()BS8" JSY ( 口丁11 AZ02) ；\|S( D*SI 1,1 ,CSTLN}" J4" J §" √^l DISPLAY BASK" _? ¹¹12410"
	123	U)BSTKNuJcAT()BS9" J SY ( ACIIAHKtn ) ； LS ( l)ASII,l _? CIIMCI))¹¹ J¹ 4¹¹ ₇.¹¹ S" √^l DISPLAYBASk" _τ¹¹12410"
	124	Ut)BsTRIVJ CATOBSl()"_t" SY ( FL^,∏IΛZ02); LS(D¥11, LCsTLN Nj 4" J ^" _?" DISPLAY BASK¹¹ _τ"12410"
	125	¹¹ OBSTK N" J¹ WATLK∖7" J SY(W：mAZ02 ) ； IS( DASIL 1, CSTLN)Uj 4" J S "J∣ DISPLAY B ΛSH ∖ "12410"
	126	¹¹ 0 FSPL K" √^l"," A C ((JIB K N ) ； 1₄S ( SO IJK4 _τ (H∏ _jN ) ； TE ( ¹ Prod %」」。BJNAM ^l,3√l _τ2 _τ ¹15Γ1O ^l,l,-l, CllBLK：21)" ”5" J()" J DISPLAYBΛSrUjl2210"
	127	¹¹ OSPAKI<" _t" " _r" SY ( CTY ARE51 ) ； LC ( CrYARR51 )； CS〈 KKSΓHN<)1 )" ₇." 4" J S" J STANDARD ¹¹₇ ¹¹2604()¹¹
	128	"PILBOP" ,"" √^lSY( P∣LB0R}2) ；IX：( CΓY ARE51)" √^l4" ,"S"," S^,ΓANI)ARI)^u √^l 28010¹¹
	129	¹¹ FlPAK r”」7 JSY(INraKr51) ；IX：( PIPARK51) ；CS( RKSTRN()1 )”，"3” JSuj STANDARD¹¹₇," 26230"
	13()	¹¹ PIPΛRK" J(XTPIP2" JSY( INrAKE51 ) JΓ( PIPAKEfil ) ；CS(RKSTRNoI)Uj 3" J S∣「STANDARD： "26230"
	131	¹¹ Pl PA R K",¹¹CATPIP3¹¹ ,^,l S Y ( IN KAR K51 ) ； LC ( PIPARKftl ) ；CS(RESTRN(H)"，3" JgnJ STANDARD： ¹¹26230"
	1犯	ⁱⁱPIPAKK¹¹," PR()DCT3U JSY( INFAKK51) ；L(XPlP∙ARE61〉；CS( KKSTKNOl)¹¹ _τ"3" _τ." H",¹¹STANDAHD", "262¾)"
	133	¹¹ m NTO N¹¹ _τ"" J AC(CIIBRn) ； IS(SOLD，，CSTlNVJ5" JSn)ISPLAYBΛSK" J 12410"
	134	¹¹ PBCΛRE" _s"" J AP ( T5SJC'P2 ); SY ( PRCΛRK51 ) ； LC ( PRCARE51 )二 CS ( RI<S^,ΓKN()1 )¹¹ _f ¹¹ 4¹¹ _τ ¹¹ 5∖ ¹¹ S^rr.ANI)AKI)" ,"25010"
	135	¹¹ PKDA Kl<" √'" √^l LS( PASIkl _τLΛNDI')" _e^ll4" _τ"S" _τ^uOTIIKR" ∕^l 32270"
	136	¹¹ PKDAKE" ₇." CATPK A5C()N VISl ¹¹ _?" SY ( KKNERVΓ1 ) ； L5 ( PASIk. 1 _τ CIIBLK)" J¹ 4" J¹ S" _τ." STAND-AKI)" _τ ¹¹22220"
	137	¹¹ pκ∣)Aκι<" √ⁱ Catpkasconvisi ^i, jⁱ sy(tnkfkmii)； ls( dajsil i _tgiiblk)" ∕^ι 4^ι1 √^l s“「stλnd- ARDUJ 2222()"
	138	¹¹PKDAKK" ." CATPHA9C()NV∣S1 ¹¹ √^, *Y ( WNDrHM61 )； IS( DaSlI, 1, CllBLK )" J 4" J S" J STAND-AKD¹' _τ ¹¹22220"

444

附录D显示

续表 D. 1.2-4

序号	________________符号显示指令________________
139	¹¹ PK DA R K" _s" (] ATPK A1"." SY (OL∣ A K R YOl) JS(DΛSII」JANDr)" J4" J S" _?" UTIIKK¹¹ _τ" 32270"
140	¹¹ PKI)ΛKK" _τ" GA ΓPKΛ5¹¹ _? ¹¹ SY ( KFNKKYOl) ；LS( DASIL 1 ,LANl)∣O " √^l4" _τ" S" ." OTIIKK" _τ"32270"
141	¹¹ PKDAKK" J¹ CΛTPKΛ6" √^l SY (TM BY KIXJl) ； IS(DASllTlTLANDr)"」屮 J 屮」OTHER" ₁" 32270"
142	¹¹ PRDARpjCATPRA8" JSY(TNKrRM()1) ；IS( l)ΛSIk 1 _?LANI)F)¹¹ √^l4^l1₇¹¹ S" _? ¹¹ OTIIKK¹¹ √^l32270"
143	¹¹ PRDARr" J C*TPR A9" JSY(W NDrRM51 )； 15( IHSI1,1 ,LAND”'「4UJ 5"」^It)TllrRUJ3227(”
144	UPYL()NS" J u J AC(CllBRN ) J,S(S()LD,2,CSTLN)" J6" JS" J DISPLΛYBRSE" J12210"
145	¹¹ KADKNC" √^l " √' LS( l)ΛSII√l √ΓRFCI'')" √^l3" √'S" √^lSTANDAKD¹¹ √^l25040^l1
146	¹¹ RAPlDSUJ H H AC(C∣∣(iK∣))∙' _τ ¹¹3¹¹ _τ ¹¹ S¹¹ _τ ¹¹ OTHER" √^l32<}50^l1
147	¹¹ KCTLPΓ" _τ"" _τ^llSY( KTLI)KF51)" √^l4" √^,S" √^l STA N I)A K I)" _τ" 25020"
148	¹¹ KCΓLPΓ" J¹ ORIENT¹¹ _τ^l'SY ( K(7ΓLrΓ52√)KIKNT)¹¹ _τ ^ll4" ₇¹¹ S" _τ" S^,ΓANΠAKI)" _τ^ll25020"
149	URKcTRC" J" JSY(RrCl)口，51)； Lc(NΛ∖YRK51)U JQ JS"「STANDARD" J 2502。"
150	¹¹ RKCTRC" J O KI KNTCA^rPTRKlTR AEIGl" ," SY ( R HCTK C58, OKIENT) ；TK( ^l%03.0lf
'151	d 叫「()RlHNTl,3,2,2「1511() ；4,(),CllBLK」1) ；LC( NA∖ AR K51)" J6" J S" J STAND ARD" J 25020"
152	"H KCTRC u J U RI。NTcATTRKIRRAFlc2 u JSY ( KKCTKC58 √)KII<NT) √IT( ⅛(B.0li <⅛ IJ)RlENT [3, 2,2「1511() [4,0,CllBLK,11 )；LC( NAVARE51 )" ,"6" ,¹¹ S" _τ"S^,ΓANDAKI)","25020"
153	UKrCTR(JJ QRHCNTCaTTRKlTRArlc3" JSY ( KKCTKC58_τ OKIKNT) ；TI<( ⅛ (B. Oli deʧ ∣J)RWNT ；3, 2,「1511。^l,4,0,CIIBLKJl):LC( NAVaRK51 )" _τ" 6" _?" S",." STA N I) A K I)¹¹ _? ¹¹25020"
154	"HECTRC u J()RIRNTCATTRKlTRΛr∣C4" JSY ( RkTTRe56/)RlKNT) ； TE，％ ()3. OlIdLg [Y) HlENT [3： 2,2 J1511() ∣,4,0,CllBLK,11 }；L(X NΛlARE51 )" J 6 J B" J STANDARD" J25{)2(尸
155	¹¹ HKCTKC¹¹ √^l OKII<NTCATTKK2TKΛHC1¹¹ _τ" SY ( RI<CTKC57_?OKIKN Γ) ；TK( ^l%03.0l∣ ⅛ ∣JURlENT ；3, 2_τ2_τ ¹15110 ∣,4,(),ClIBLK,11) ；LC( NAV AKK51 )" J6" J S" J STANDARD"」25()20"
156	¹¹ RKCTKC^l'_t" ()KII<NTCA^,ΓΓKK2TKΛH(2¹¹ √^, SY ( KI<CTKC57_?OKIKNT) ；TK( ⅛()3.0ll deʧ ^l₇¹OKIKNT ^l₁3_s 2,2J15'11O ；4,0,CllBlK「11 )；LC( NAV AKE51 )" √'6" _τ"S" _τ" STA N I) Λ K I)" √'2502()"
157	"RKCTRC" Jt)RIKNTCATTRK2THArlC3" JSY( KKCTKC57_τORIKNT) ；TE( ⅛()3.0H deg ^l√OKIKNT ^l.3₁2,2,∣15110 ^l_τ4√)₇CIIBLK Jl} ；LC( NAV* RE51 )" J 6" J S" J STANDARD" J25O2O"
158	"RHCTRCu J ()HIKNTCATTRK2TR ArlC4u J SY ( RKCTKC55_τORIKNT) √IT( ^l%<B.OII deʧ「()RlHNT ；3, 2_s2√1511() ∣,4,(),CllBLK,11〉；LC( NAVAKI<51 )¹¹ ₁¹¹6¹¹ ," S" √^l S^,Γ A N I) A K D" √' 2502()"
159	¹¹ RKeTRC" J () RlENTrRAwC1 "」SY ( RKCTRC57, () KwNT) ； TK「％ 03. 011 dp ^l√()RIKNT ^l_τ3_τ2,2_f∣1511()∣,4*,CIIBLK,11 ) ；LC( NA∖∙YRK51)"」6" JSuJ STANDΛRD" J2502f"
160	^ιι kkctkc" √ⁱ okii<ntγkaκκ2^ιι √^l sy( κκcτκc57, uriknt)； τι<( ^l%03. on 心注；")HIENτ [3,2,2, ∣15riO∣4(),CIIBLK,ll ) ；LC( NΛVAKE51)" _τ"6" √^lS" √'STANI)ΛKD" _τ^ll25O2O"
IGl	¹¹ REeTKC" J ()RIENTrRAWC3" J SY ( K KCTRC57 _τ OKIKNT) ； Tr(I % 03. 011 d= Tt)RlNNT〔3,2 ： 2, ∣15110[4,0,CIIBLK,ll) ；LC( N.*∖∙∙ΛHE51)" J6" JS" JSTANDAKl)" _?"25020"
162	¹¹ RKCTRC" J ()RIKNTrR A WC4 u J SY ( RKCTRC55, ()RWNT) ； TK ( ^l% 03. OlI d中；")RlENT [ 3,2,2, ∣15110∣<<),ClIBlK,11 } ；LC( NA∖∙∙.ARK51}" J6" J S" J STRNDΛRD" J25020"
163	¹¹ BESAKK" J" J CS( KKSAKE(B)" _τ ¹¹5" _τ" S" _? ¹¹ STANDARn¹¹ _? ¹¹2601()"
164	¹¹ BKSΛKI<" _t" CATKI<A27" √^l SY ( KSSAKhDl) ；LG( KSSAKKOl)¹¹ _? ¹¹ 5¹¹ √'⅛" _τ" 5TANDAKD" _?"26()10"

445

内河电子航道图技术规范(JTS 195-3-2019)

续表DJ.2-4

序号	符号显示指令
165	¹¹ HKSA KK" _?	"CΛTRE∙A28" JSY(P5S∙ARkM)I} J,C(KSS∙ARK()1}"」5" JS" J STANDAKI)" ,"26010"
166	"KIVKKS" _τ	"_τ^ll ΛC( l)l<P∖ S )；LS( SOLI)/1 _τCIIBLK)" √^l2" _?" S" ." DISPLAY BASI√' /'12420**
167	¹¹ ROADWH	” "J AC(LANDΛ) ；LS( SOLD,IjANDr)" J4"「％" J ()TlwR" J3225("
16g	¹¹ RUlNWYH	J¹¹¹ J¹ AC(CIIBKN)" √ⁱ5" J¹ S" √ⁱ OTIIKK" √^l32240"
169	"RLlNWYYU	J(2N∖ ISl" J aC(CIIBRN) ；LS(X)I卩，1,CllBLK”' J5" JS" J STΛNDARD"」22220"
'170	"SBDARK",	UUjTX(N*rSL∣R,l ,2,2J1511O [(),(),CllBLK,25 ”二"3" J U" J ()巾 IKP ,"34010"
171	¹¹ SBI)Λ RE" GIIGKI))¹¹," 3	Uw ATLK\3NATSUH UJTX ( NATSDK_t 1,2_τ 2√ 15110 ^l_s 0_τ(k CIIBI.K_s25) ； LS ( l)A5ll_τ 1 _τJ5" J QTIWRU J3401{Γ
172	¹¹ SBDAKK", ¹¹3401()"	"WATlFI4NATHUlRgu J AP( RCKLDG()1) ； LS ( DASII J ,£11(；RD} ”，“3 " J S"」'OTllKR",
173	¹¹SBDAKK", "34010"	UwATLHV4N ATSU Rll" ” AP( RCKLDeo1 ) ； IS(DA£11」<IICRO)" ”3" J S"」(YmEH∖
174	"SBI)AKI∖" ₇	"W ATLKV4N ATSL∣ H14" _?" AP( RCKLDcol ) ； 15( DASI I _τ 1 , ClK；KI) 1" ₉" 3¹¹ ," S" ." OTIIER",
174	¹¹WIO"
175	USBDAW、 CIICKI))¹¹ _τ"3	¹¹ W ATLE∖4N*ISURujTX ( N ATSUIKJ . 2. 2」15110〔①。_ CIIBLK. 25) ； LS ( l)ΛSIk E JS" J ()TllERuJ34()1 (T
176	"SKΛAKK"_?	""√^lTX(OBJNAM∕l_τ2,3 J511() ；0 JJ_tGIIBLK,261¹¹ √^l3" √^l S" √^, STaNDAKD¹¹ ?'2106()"
177	ⁱⁱSILTNK¹¹ √	” j AC(CIIBrn) ；LS(Sold」」ANDr) ” J4” JS” Jotiieru」3222(τ
17X	ⁱⁱSiltnkⁱ¹ ₇^l	CONVisr¹ √^l AC(CIIBKn) J_jS(SOLI)√1 _τCIIBLK)" √^l4" _τ^llS" √^lSTANDARD",¹¹22120"
179	"SLCONS" ^	EJ G5(SLCONSO3)" J¹7" √^l S" √^l DISPLAY B ASK" _τ ¹¹12410"
1租)	ⁱⁱSIXMJRD",	Il Il Il Il Il Il Il Il Il Il Il Il
181	^llSL(XiKI)" _τ	"CATSL()6"」Tc(CllCRD) ；LS(SOLD,1,CIIBLK)" J3" JS" J()TIIEH" J32O1O"
1*2	¹¹SMCKAC" _τ	u" J AC(CIIBRN) ； SY(SMCrΛC02) ；LS(SOLI)」」ANDF)Uj4"「％" J OTHER" J¹38210"
'183	ⁱⁱSNDWAV¹¹	JUj_AP(SND&Λ∖01 )； Le(NΛVΛKE51)" J4" JS" J SΓANI)ΛKI)" J¹24()1()¹¹
184	¹¹ SPLAKK" ¹¹26040¹¹	¹¹" J SY ( CTYW：51 ) ； LC (CTYARr51 } ； CS ( K KS ΓK NOl }“ J 4¹¹ _τ ¹¹ S "「STAND ARD",
185	¹¹ SU BTLN ¹¹ "26040"	¹¹¹¹ _τ" ⅛Y ( CTYARE51 ) ； LC ( CΓYAKE51 ) ； CS ( RKSTRNOl )^li J¹ 4^l1 J¹ S ¹¹ _e "STANDARD¹¹ _τ
186	¹¹SWPAKE"	"u J 力(SwPARr51)；TK(Iw吓"in %-5. Ilf ¹ _? ¹DKVALI ^l√l _?2 _τ2_τ ^l,15'l 10 ¹ _?0_? LCI IBI.K_τ27 )；
186	L(X NAVARE51)" J4"，S" J STANDARD'¹ √^l 23()3{尸
'187	ⁱⁱTJIMON¹¹	^{11 11} √^lSY(TII)l'JIT01) ；LC(TlDlNr51 )" J2"丿屮」()TIII<K^l1 ," 3305(尸
188	¹¹T-NIIMN"	^{11 11} √^l SY (TIDKI ITOl) J_jG(TII)IN151 )^l, J¹2" _r"S" √^l OTI IKK¹¹ √'33050"
189	"t_ti M s¹¹ ?	"J SY(TlDKUToI) ； LG(TH)INF51)" J2" JS" J t)TllERUj33050"
19()	¹¹TSJ-KB¹¹ J	"JSY(CUlRDKR)I) ；Le(TlDlNk51)" J2" JS" τ U)TlwR" J33()60"
	¹¹TSJ-TB¹¹ J	CATJΓS10KIKNT∖^llSY( ∣qj)S^,IW√)KIKNT) ；TK( '%4, 111 k∣ι L ⁱCIJKVKL ⁱ₁3₃1 ,2j5110∖
1V1	1 _τ- l _tCIIBI.K_τ31 )ⁿ _r"4" _τ"5" √^l OTIIKK" √'33060¹¹

446

附录D显示

续表 I). 1.2-4

序号	________________符号显示指令________________
192	"飞」述旷 J CAT一TS2()RlENT」SY ( EBBSTR(M ,ORIENT)汀E( ∣%4∙ 1 Il hi 丁CUH∖EI J3丄2 J5110； 1「1,(；IlBLK,31)“ J4" JS" JUTIIER" J33O6O"
193	"TS — FEB"」CAT一TS3()RWNTJ SY(CuKrN'21,0RlENT) ；TK( ∣% 4∙ 1U Li <CL∣H∖EL ： 3 J , 2, ^l15110^l J_?-1_?CIIBI.KJ1)" ,"4" _τ^llS" _τ^ll()TIIEK" _τ"33060"
194	"^r∣y_-PAI)" _τ" "J SY(Tll)STKol ) _ζLC(TIDINI∙51)" √^,2"," S" ₁" OTIlKR" /imθ'¹
195	"TS_PNII" ,"" √^, SY(TlDSTKOl ) J.C(^rΠI)INF51)" √^,2" ,^,lS^jl,"OTHER",¹¹3306()"
IM	^llTS.PKIΓ^l √^," √^lSY(TII)STR01 ) J.C(TII)INK51) ^π ."2" √ⁱS" _f^,' OTHER" √^l33060"
197	"^,ΓS.TIS"√^{l ,,}√^lSY(TII)S^,rR01) ；Lc(TIDlNr51)"2 JS" JUTIIKR” J33O6O"
198	"TKSA K K","" √^,LS( DASII ,2_tCIICKI∙') ；CS( KESTKNO1)" J2" J S" J ()TlIER" J36O5O" I
199	¹¹ T∣∣)I∙W Yuj “ J IS (l)ASIIJ_τ CIICKI∙) ； TX ( OBJNAM₇1 _r2,3√15110 ^,_r0_r0_r CIIHLK_r 25)" _r" 7" _r" S" _f ∣ ^,'OTIII∙B"_τ^,l32O7O^l'
2()0	"TS KZ NK" J J Λ C (TR FC叱3) U」4" J S" J STl N D A K D" J 22)10 U
201	"^,ΓSSCBS" _τ"¹¹ _τ" AP(TSSJCΓ()2)₅SY(^,ΓSSCRS51 )；(：§( RKsTRNo1 ” J6" JS" JSTANDA用)"J25010"
202	"TSSIΓr∖^l1 ∖^AP(TSSJCT02 )；SY (CTNΛBI∙51 )/PX(INH)RM_t I _f l_f2_t^l15Γ10 ^,_τ()_τ-2√JIBLK_?24)；CS ∣ (KESTK NOl)" √^,6"√' S" ,"STANDARD"," 2501()"
203	"TSS∣7γV0K∣KN^^
204	"TSSRRN"」"J AP(TS⅛∣CT02) ；SY(TSSR()N51) ；CS( RESTRNOl 尸 J6" J!√ JSTANDAKD*∣25010"
205	"Tl!NNKIJ J" JLS(I)ASII,1,(：IlCRD)" J4"」H JOTIIEir J32250" I
206	"TUNNEL" J Bl∣RDEPO"」.AC( l)KP∖ S) ；LS(DASlI」，CllBLK)" J4" JS" J STM NDAKD" J24("0"
2(X7	"TTRTPrJ " J SY (TWKDDF51) ； LC( CTY ARK51)" J4"」S‘ J STMNNaRR" J25010"
20g	^llTOKTPr¹¹ √^l ORIENTrRAKICl'^, √^l SY ( TW RTpT53ToRlENT) ； LC(CTYMR阳1 )"」4" J S" JSTaND- ∣ ARI)¹¹,¹¹25010" I
2伽	UTWRTpT "J ()HWNTrR AWC2" J SY(TwRTPT53, ()KlrNT) ； LC ( CTY A K 1^1 )",^l,4^,1," SUJ STAND- ARD" √^,25O10"
210	n_TOHTrrn _l∣ oκ∣κNTΓBAI∙'l(3" √^l SY ( TOKTΓI53₇ OKIENT) ； I.C( (Π'YABI<51 )"_τ^ll4^,lJ^, S" _r" STAND-ABD" _τ" 25010"
211	"TVU√ITTV()KII<NTΓRAHC4vl^ ARI)¹¹ _τ" 25010"
212	^,l L∣NSAKK ¹¹ _f"∖" AC ( NODTA )； AP ( NODATA(B); IS (SOIJ)₁ 2_τ CII(JKI))"/¹ l^,,_t" S^ll√^, I l)ISPI.AYBASI<" _τ^,lΓ1050" ；
213	Il、.： Fe ATN ^l* " ^{11 11} " ¹¹ " ∣^l »' Il Il Il Il I
214	U \ H；ATNUj(XTVEC7"YP( \ E(；ATNo4) ；IS( DASS ,1,LANl)2"」『” S"」()'口田* ∕3N)3O" ∣
215	" ECATN" JCAT∖EC21" J AP( ∖ECATN04) ；IS(DASlI」，LANDr)UJ3"「％","OTllEK" J3 20 30" ∣
216	"∖'E(RTN" JC AT∖ EC3"」AP( VECATN(B) ；I5( DASIi _?1 JΛNI)F)", "3" _f ¹¹ S"," OTIIER^,, √^,32030"
217	^l, VECΛTN"," CATVKG4"_t"AP( VECATN03) ；I,S( DASII √1 ,IΛNI)F)¹¹, "3"," S",¹¹ OTIIKK" _y "32030" I
218	"Vκcvriv√τvrvκGF∕7pμd^ ∣
219	"∖ ECATlVjCaTVKC6： J AP( \口；ATNo3} ；Is(DaqI」，LANDF) “「3“ J S" J OTIIEKuj32030" ∣

447

内河电子航道图技术规范(JTS 195-3-2019)

续表DJ.2-4

序号	符号显示指令
220	"W：GaTN :	^lG ATV∣<G13" _?	AP( ∖ KCATN03} ；Is(DASll ,1 JAND"	Il 3 Il Il $11	^l0^,∏∣∣<K" √^l 3203()"
221	¹¹ VFCATN",	^lCΛTVI<(; 14" _?	AP( VEcATN()3) ；LS( DASIL1 _τLANI)F)¹¹	Ii 3 Ii ¹¹ S∣∣	¹OTIIKK" _?" 3203()"
222	¹¹VECATN" _τ	^lCΛTV∣α; 15¹¹ _?	AP( ∖ l<CΛTN03) ；LS( l)ΛSI I _τl J-ANDF) ¹¹	Ii 3¹∣ Ii Sll	ⁱOTIIKK¹¹ J¹ 3203() u
223	"∖HCATN ：	ⁱCAtvkc16" _?	AP( VRCATNO3) ；IS(D險II」，LANDF)"	Il 3 Il Il Sll	IunWRUJ 3203OU
224	"VI-XiATN¹¹.	IC AT∖ EC17¹I	AP( ∖ RCATN03) ； IS( I) ASIIJ JΛNDF)"	Il 3 ¹¹ H Sll	ⁱOTIIKK¹¹ _t" 32030"
225	¹¹ V KCATN",	心T∖KC18",	AP( VKCATN(B) ；LS( PASII√1 ,LANDK)"	Il ɜ Il US Il	^lOΓIII<K" _r" 32030"
226	¹¹ V∣lC ATN" _t	¹C AT VKC19¹¹ ,	AP( ∖ KCATN(B) ；LS(l)ΛSII J J_jANDF) ¹¹	H 3 ^{11 11} SU	Y)TlwRU J 3203(”
227	¹¹ IEc ATN",	ICAT∖ k：(；2「，	A P( ∖ EC ΛTN03) ”( 1) ASlI ,1 JA N D F)U	H 3H Ii Sll	∣()TllKRUj 32()30"
228	"VK(iΛTN" _τ	∣CΛTVEC22",	AP( ∖ EC ATN03} ；LS( l)A5l I √1 J₁ANDK)¹¹	Il 3 ^l∣ Il Sll	¹OTIIKK" √^l 3203()"
229	"W A^,ITHK^l1 _t	¹¹¹¹ √ⁱsy( WAτrι∣R{n) TS(Dλsii,i ,cιιcRD)Uj屮”屮		J¹ OTIIEH"	J33040"
230	¹¹ VtKDKLP¹¹,	U"「％Y(WHDKLp()3) ；LS( l)ΛS∣k l JJ ICKh P¹ √^l3" √^l Uu		√^l OTIIKKⁱ¹	J3402OU
231	¹¹ WKKCKS" _?	m^,J CS ( WKI<CKS04)" √^l4" √^lS" √^l OTIIKK" _r ¹¹34050"
232	"∖VKI<CKS" _t	UCATw RK3∖YLSUU∣u J LC( NA∖ ARE51)" J4" J S' J OTIII<H" ?'34051"
233	"WRECKS；	^,l C ATVV K K3" √	LC( NΛVAKI^51)" √^l4" √^lS" _τ" OTIII^K¹¹ _τ	¹3405(尸

注:######-无法识别的物标,.

表D. 1.2-5简单边界面符号显示指令

序号	________________符号显示指令________________
I	"######“」"」SY(QuESMRKl) ；LS( DASILl ,CIIM(JI))" ,"5" ,"S" √^lSTANDAKD","21010"
2	"ACII ΛRE" J UjSY(ACllARK51 } ； LS( l)ASI1_τ2_τGIIM(JQ ； CS( KKS^rΓKN01 )¹¹ _τ ¹¹ 3¹¹ ," S^ιr _τ ^l, STANDARD", "2622"
3	"ΛCIIW JCATΛCII8" J 5Y ( ACIIAKR)2 )； IS ( l)ΛSI k 2 _τ Gl IMCF ) ； CS ( RrSTRNOl )¹¹ _? ¹¹ 3 ¹¹ _? ¹¹ S¹¹ _? USrANDARD" /26220"
4	^llΛCIIBRT^ll√^{l ii}√ⁱ SY ( ΛCIIBRTO7 )； TE(INI %「」。BJNAM [3,1 JJ15110 \1,O,CIIBLK,29)； Is (DΛSIL2₇GIIM(ΠΠⁱ¹ ,^ll5" √^l S" √^l STANDARD" J26220"
5	"ADMARE^hJ¹ ",.ⁱⁱ LS(DAS11二，CllCKF)" J2" J S" J OTl IICR¹¹ „" 36050"
6	U AlRARrUj UJ AP( AlRAHE02) ；LS(S()LDj ,LANDF)" J2" J 屮二"()TlUcHLU3 2240"
7	"AIRARKUJ CONVIS1" J¹ AC ( I₁ANDA)； AP( ΛIKΛKK()2) ； L5 ( SUM) _t 1 _t Gl IBLK )¹¹ √ⁱ 2" √ⁱ S" √ⁱ STaND-.4RDUJ 2222("
8	”∙arcsln"」"JL(K Akcslnoi)” j5“」s”「standard"」26260“
9	¹¹ BKKTI IS¹¹ √^l" _τ" SY ( BKTII N(X)I )； TK ( ^lNr %^ ^l_τ^lOBJNAM ^l_τ3 √1,? _τ ^l'15'l'10 ； 1《，CllBLK,29 )" J 3 ； "S" _τ" OTIIKR" _τ.¹¹32440"
10	"BKIDGE" _t" " √^l TX( ()BJNΛM_t3_tL_τ2₇ '15110 ； 1,仇CllBLK,21 } ；TK( ^lplr %4. Ill ^l_τ ¹VKRGLK ；3」、2, ∣151H",lτl3∣lBLKjI) TS(S()LDT4<llCRD)" J8" J ()HjDlSPLΛ Y BΛSK" ."12210"
11	¹¹ BRIDGE" √^l CΛTBRC2" √^l SY( BRlDCEOI) ；TI<( ^lclr rl %4. 1 Il ；、"叫CClJ3」，2jl5110 ¹J ：仇 Cl IBLK, 11) ；TK( ^l(∙lr op %4.1lf ^l√VKHCOP ⁱ_t3√1_t2√15Γ1O ^l√l,l _tCIIBLK√1L } ；l^( S0IJ)_?4_?CII(；KI)}" ,^ll8" √^, U", "DISPIAYBASHUJI2210"

448

附录D显示

续表 D. 1.2-5

序号	________________符号显示指令________________
12	¹¹ BHlDeE" J CATBRC3"」SY(BKlDcKo1) ；'「E( %1「「I %4∙ 11「[ R KRCCL \3」，2」1511。[1 ：0：CIIBLK, Γl)fΓI'X ^lc Ir op % 4. 1 Ii ^l_τ ¹VERCOP ^lJ_τl _τ2_τ ^l15Γ10 ^l√l ₇1 _τ Cl IBLK _τ IU ； LS( SOI jɔ _τ4_τCI ICRD)" √^l 8" _τ" 0¹¹ _?UD用PLΛ Y BASE" J 1221()"
13	^ιlBRlDCpjcatbk(：4"√^lSY(Bkidckoi)二TH( 7ιI M %4.ιu^,ⁱ_tⁱverccl ^l_τ3√1 _τ2√i5iιo ⁱ_tiq：cuBLk, 11) ；TK(Ill•(甲 %4.1 Ii ^l√VEKC()P [3,l,2jl511(J「I「1,ClIBlk,11 ) J.S( S()IQ,4,CIICRD〉” Jg"」(户， "DISPLAY BASK" √^l 122K)"
14	¹¹ Bκι∣)cκⁱ¹ √ⁱcλtbkc5^h Jⁱsy( Bridckoi)；ti<( 'c∣∣∙ _t∙ι %4.11L Jverccl ∣,3,1,2 J5110 口，0,ClIBLκ, in ；TE( ¹<∙∣Γ <φ %4.1 H ^l√VERCOP ：3,l、2」1511O ^l√I ₇1₇CIIBLK/11) ；L5( SOLD,4,(：IlCRD)Uj 8" J ()", UDlSPLΛ Y BASE" J 1221「
15	¹¹ BKIDCK" √^lCΛTBKC7^ll√^lSY( BKIDCbKl )-TE( ^lrlr rl %4∙ 1 H∣JVERCcl, ；3,1,2,∣151 H) ；1,0, CllBLK, IihTi-X ^lr∣∣∙op %4.nt ⁱ√vkkcop ∣,3,1,2J15110 F「i<IIBlk,m；LS(Sold,4,ciicrd∕ JgUJM , ^,l DlSPLA Y BΛSK" √^l 12210"
IA	¹¹ BKII)(J√^, √^lCΛTBKC8^ll√^lSY( BRII)CI<σi) ；TI<( ^lclr cl %4.1 ∣L」\ KRCCL ；3,1,2「1511() ^l√l JkCIIBLK, Γl) ；TI<( 'clr <ψ % 4. 1 Ii ^l_τ ¹VKRCOP ；3」，2J151 H)IIJ ,Cl IBLK, 11) ；IS( SOLD ：4：CH(；RD)Uj 8" J O" _τ"DISPI工 YBASE" J 12210"
17	¹¹ BL∣AAKE^l1 _?" ¹¹ J¹ AC ( CllBRN ) ； TX ( OBJN AM_? 1 _? 2_τ 3√ 15Γ10 ^l_τ O. O_f ClIBLK, 26 ) ； Is ( S()IJ* 1 _e LΛNI)K)" _τ"3" J¹ S" J¹ STANI)ΛKI)" _τ ¹¹22240"
'18	UBUllScLUj UjAC(ClIBRN)Ts(S()1」)」JΛNDg" J4" JS" J()TIIKRu J3222O"
19	¹¹ BlHSCL" ,^,l FUNCTN33C()NVISl '^l,"AC(C∣IBKN) ；TX (()BJN*M , 1,2,2」1511。；0,0, CIIBLK,2b)二 LS (SOLD,1 ,CIIBLK)Uj4" JS" JSIYNl)ΛRD" J2222(Γ
2()	UBlllSCLUJrllNCTN33Uj AC(ClIBRN)；TX (()BJN AM ,1,2,2」15110 ；(》)，Cll B∣K,26 兀 15(風)LD, 1, I.ANI)F)" _j^l14" J¹ S" _τ" OTIIKK" _? ¹¹32220"
21	¹¹ Bl∣ISCL" _τ" C()NVIS1" J AC( Cl IBRN ) ； LS(S()LO,1 TcllBLK)" J4" J S" J STAND* KI)" ,J 2222()"
22	¹¹ CANALS" _τ"" √^l AC(I)KPVS) ；LS( SOIJ)√l _tCIIB∣_jK)" _t"2" _tⁱⁱS" √ⁱ DISPLA YBΛSI<" J¹12420"
23	¹¹ CAN AlSUJ CONI)TN" √ⁱ AC( DKPVS) ；LS( DASILl ,CllBLK)Uj2" J S" J DISPLΛYBASK"」T2420"
24	UeAUISwY" J " JAC(ClIBRN)TS(SOLD」，CSTLN)" J5" JSUJSTΛND∙ARD" ?'22()1()"
25	¹¹ CAllS&Y" J WATLr∖4" J AC〈 DKPIT)二 LS(DASlI,2,CSTLN)HJ5" JS" J STANDARD" J22ON”
26	¹¹ CBLΛKE" _τ"" J SY(CBLARK51) ； IS( DΛSII,2,CIIMCI)) ； CS( K ESTRNOl )"J3" J S" J STA N DA K I)¹¹ _τ"26230"
27	^,l CIIKPNT" ₇."" JSY( P()SCKNo4) UJ4"，S"」OTI IKK¹¹ _τ ¹¹32410"
28	¹¹ CONVYK" _?"¹¹ _τ" ^,IT ( ^l<∙lr % 4. Ill「VKKCLK ； 3, 1,2」15110 IIeO, CIIBLK_r 11 ) ； LN ( SOLD₇ 3, CII(JRI))" _r"8" √^l O" √^l l)ISPIΛYBΛSI<" _r" 12210"
29	¹¹CONVYK" _τ" CONKAI)Γ^l √^l SY ( KACNSroi) ；TK( 'clr %4. Hi ^l_τ ¹VKRGLR ',3 √1 _τ2 √15^,11() ^l√l,O,CIIBLK_t 11) ；LS(SOLD,3,CIICKD)" J8" J O" ," DISPLAY BASK" J¹12210"
30	¹¹ CONV YB" _τ" C0NBAI)3" _τ ¹¹SY ( KΛCNSR)1) ；TI<( ^lrlr %4. 111 LⁱVEBCLR ；3」，2」I51 H) [1 从 CIIBLK, Γl) ； LS(SOLD,3,CI ICRD)" J 8" J ()" J DISPLA Y BASK" √^l 12210"
31	¹¹ CONZNE" J¹¹¹ √^l LS(l)ΛSIL2_τGII(iKF)¹¹ √^l2" _?" S" √^l C) Tl IKK¹¹ _τ ¹¹36050"
32	^llCOSAKI<" _?"" _γ^lll^(l)ASIL2_τCIICKK)" _τ^ll2" √^lS" .ⁱⁱOTIIKR¹¹ _τ^,l36()10^l1
33	"ckan∣∖S" _t"^ιι /ⁱ Ac(Ciibkn)₅Ls(Soij)_tI_tLANDF)" √ⁱ4" _tⁱⁱsⁱ¹ √ⁱotiikkⁱ¹ √^,32440^u

449

内河电子航道图技术规范(JTS 195-3-2019)

续表 I). 1.2-5

序号	符号显示指令 I
34	"CKANESUJC()N∖ IS'1" J AC(CIIBRN} ；Is(M)LDJ*IlBLKvj4" JS" JSTANDARl)"「22220" \|
35	"GTNAKK" √^l" J'SY(CΓNAKI^1) ；LS( l)ASII_τ2,TRI∙C∣))" _f'^l3^,' ," S^,' ," SΓANI)ARI)" ," 26{}50^l' ；
36	"CTSAML J ∣'」SY(INFARK51)；IS(DASlI」，CllMC冷"J3" ”屮 JST*NDΛRD" J26250" I
37	¹¹CHSZNE",^{,l 11} √^l 12^( DASII ,1 ,CIICKF)" ,^ll2" _τ"S" ," OTIIKRⁱ¹ J¹S6020"
38	∙JHMCθr√^VAG(ci^ I
39	M)AM∞∣r∕CAWAM3VAC((^ I
40	~"I)EPARP"・""J CS(I)EPA RR)2) u JP JS" J DISPLAY BAY 丘 J 13030" I
41	*U)KPAKKV∣)RVΛ∣7Γ∣)KVΛI2r7^^ "S" _?" DISPLA Y BASK","B(B0^,' \|
42	¹¹ DMPCKI)¹¹ √^{l l,} ,^l' SY(INFAKE51 )； 12^( DASIkl _tCIIMCI)) ；CS( KKSTRNm)" J 3" ” SHJ STANrHRD\ \| "2624()" I
43	"l)()CAKE"_f" "_f" AG( l)KPVS) ；T\( DBJN AM/,2,3 J1511U ；0,0式：llBLKj6} ；LS(SUlJ)/,CHBlK}]] ^ll2" ₇^,lS" _?" DISPLAYBA^K¹¹ J¹12420" I
44	U)()CAKE"JC()NDTN"J ∙AC( DKPVS}；TX (()BJMAM ,1,2,3 J15H0 Iee,CllBLK,26} ； IS(DvHI,1,] ClIBl・K)" J2" JS" J DISPLAYBΛSK"「12420" I
45	^^j)kcarF√^∖?^^ I
46	"PKYDOC" _f"" _?" AC( LANDA) JΛ(SOLDJ ,GS^,ΓLN)" J'4" _s"S" √^, OTIIEK" ,"32440" ∣
47	"D^ΠΨT∖^V5ΓrV∏J∣^^ "S" ,^llSTΛNI)ΛKD" ,"25010"
4«	"IW KTPrJuRIKNT「RNNCl" J SY (TSSLPT51 J)RIENT) ；$、(I)W <TPT51} ； IS(I)ASUTRFCl)} ；(S ∣ (R卜FTKNol)" J4" J乎 JsTANDARlyJ25(HT I
49	¹¹ l)VVKTPTV4)RIEIΨmMH(2VS^ (KKSTKN01)^ll_τ^ll4^ll_τ^llS^l1 J¹STΛND AKD∖"25010"
50	H D*,RTPV j()MENTrKANC3" JSY(TSSLPT51 ,ORIENT)⑶(DWBTl^yRl} ；∣S( l)ΛSII,3,TRFCD} ；CS (RKSTKN01)","4" √'S"√' STA N I) Λ K I)" ,^π 25010"
51	HDWKTPrJ OKIKN^,ΓΓKAHC4^lt,¹¹SY (l)∖VRl!TE51 TORIENT) ；SY (I)-Nm51) ；IS( DASIl ,3,TNFCI))； Cs(Hestknoi)¹¹,^i,4^i,₉^,,s^,l√^ι standard" j^,25010
52	¹¹ DYKCONⁿJ¹" J¹ AC(CIIBRN) J⅛(SOLI)；! J.ANI)n^,1 J¹3^ll√^,S^l' J'STANI)ABD^l' J^,22010"
53	¹¹ EXEZNE" √^{, 11} ∕∣_iS(l)ASII₇2,CIICRF)" ,"2" /S" ,"OTIIER^h Jⁱ3M}5O"
54	^,l FAIKWY" _f" "/'LS(I)ASILl ,CllCRD) ；(：S( RESTRNOI)"屮」S" √^, SΓAN1)ΛKI)" J^, 2H)5O"
55	¹¹ RIRWY","ORIKNTrBAFICl" _?" SY( ^IRW∖51√)K∣ENT) ； 1^( l)AS∣∣ J√]∣ICKl)) ；CS( KKSΓKN01 )∖ "4"√^,S"," STANI)AKI)"√^l 26050"
56	^,l KA∣KWY" _? ¹¹ ()KIKNTΓRΛH(2"/ SY( l'AIRWY51√)KIENT) ；LS( OASIL1,CII(；BD) ；CS( K阳TRNoi)I "4"」WJSnNl) ARDUj2ħ()5O"
57	^,l KAIKWY"," ()RIENTΓRAH(3" ?'SY ( KIRW Y51 _? ORIENT) ； LS( DASIl₇I₇CIHiRI)) ； CS( BESTRNOl)¹¹₇IMjSUj STANDARD" √^l2M)5()"
58	"，IKW Y、J()RWNT「TRHC4L" SY ((RIKWY52, ORIENT) ： IS(DASl 1」：CcIW「；CS( RHSTRNOI )'； "4" JS" JST∙ANDAKI)"J26O5O"______________________________________________________________

450

附录D显示

续表 I). 1.2-5

序号	符号显示指令 I
59	"FHKY KT"."^,l _t" S Y ( KB Y A K E51) ； 1₁S( DA SI I _? 2 _f Cl IMCD)" _f" 3" _τ" S^u _τ" STANiHKD" J 26040"
60	"FEKYKT" _t" CATFKY2"_t^,iSY(FKYAKI^2)₅IΛ( l)ASIL2JJIBLK)" _t^,,3" J' S" √' S^,ΓANI)AK∣)" J 26040"
61	^uKLODOC" J¹" J AC(CIIBKn) JS(SOLI),2,CSTLN)"「5" JS" J DlSPLAYBASE"," 12410"
62	"∙)RSTC" J]" Ae(CllBRN )；IS(S()LD,IJAMW、)"J4" ”那 JoTlOK","32220"
63	^l, l∙OKS^,ΓC",^π C()NVISΓ^l√^, AC(CIIbkn) ；LS( SULl),1,CIIBLK)"」4" JS∖"STANI)ARI)" J22220”
64	"FKPARK" √^l" _t" IΛ( DASII _τ2,CIICKF)^l' √^,2∖"S" _τ ^l,OTIIKR" √^,3602()"
65	^,l FSIIFAC" J'^,,," A P( FSI111A V02 )；IS( l)ASII.l _τCIICBI))" _r"4" √^, S" √^, OTIIKK" .^ll3404()"
66	"FSIIbAC^m _t"CATbin ^,, / AP( FSIIFA(»3) ；∣₄S( DASIIJ _τCIICRI))" √^,4" ₇"S" √^,OTHER" √^,34040"
67	"阳时AC" JCAalFrJAP(FSlWAa)4( ；IS( DASH J _rCIIGKI))^u , "4" /S" _t^,,()TIIKR" √'34O4O'∙
68	^,'KSIIFAC" J^,CA^tΓMB" / AP( WIIFA(JM) ；IJi(DASIIJ _τCIIGKI))" J^,4" J'S" /OTIIBK" √^,34O4O^m
69	"阳 IKACUjC ATFIBT J AP(阳 MA(D4) ； 13( I) A& 1,1 ,Cl ICKD)"」屮 JS" J OTlIEK ","34040"
70	UFSll(；RD" J " JSY( FSIICKl)01) ；IS(DASll2CIICKF"∖^,l3^,] W JSTAMHKD" J26210"
71	"WIIZNK" _t^,1" _l" ∣_iS( DASIL2 _?CI ICKF)"," 2" √^, S" ,"(m IKK"," 36()4()"
72	"CATCON^h_t ¹¹" JYC(CllBHN)；IS(S()IQ,2,CSTLN)"J8" JS"J DISPLAYBaSDjI2410"
73	"CKII)KN"√^{, 11} √ⁱI^(I)ASIIJ_tC∣H^∏)" _t^,,5" ,"S" _t"OTIII∙K" ,^i,3246O¹¹
74	"∣IRBAKI∙¹¹₁"" _τ"∣^(l)ASII,2_τCIICKI))¹¹ ,^ll2" _f^,lS" _τ"UTIIKK" _τ"36O2()"
75	¹¹IIRBFAC" _t"¹¹ ," SY (CIIINI∙(){y7)" ,^ll4∙' ,"S" ,"OTHER"," 32410"
76	UlRBrAc" JCATlLA仃"JS> ( KOLK()101)" √^,4" ,"H" _t^,1OTIIEK" ∕^,32410"
77	"IIKBFΛC" _τ" CATII AR"," SY (IIKBFΛα)9)" _τ"4" _f "S" ,"OTIIKR" _τ^,132410"
78	"IIRBFAC"," C ATI IΛF5" _?" SY (SMCFA(*02)" √^,4","S^l' ," OTIIEK" √^, 32410"
79	"Hl!LKES" J " J AC(CIIBKN);IS(S()U),2,CSTLN) “，"5" √'S" _τ" l)ISPIΛYBASE"J^,12410^,∙
80	^l,ICEARE^l1 _t" ^i, _t" AC( NODTA )； AP( ICEA R W¼); 15 ( DASI1,1, CIICR I))^,l _τ ^l, 3^,l _t'^, S^,,,¹¹ DISPI. A Y BASK^l,, "12410"
81	"IS^,ΓZNE","" _τ" SY (ITZAKF31) ； IS(DASII, 1₁TKFCD ) ； CS ( HEsTKM)I )",^l'5"." S^,'_τ" STANDARI)'*, ^,,25010"
82	¹¹LAKAKE","" ,^ll AC( DKPVS)； 1^(SOU)_τi ,Cim_jK)'¹/!'¹₁''^' ,"STANDARD" _τ^l122010"
83	"LNDAKE" _?"¹¹ _?" A C( IA N I) A) √ΓX (O BJ N A M, 1,2,3,¹15110 ^l,-l _?-l √JIBI.K_τ26)¹¹ √^,Γ^l √'H∖" "√^,12010"
84	¹¹ LNI)MRK" √^{l ,l} _τ" AC( CIIBRN) ； l5(S()LI)_τl J.ANI)I∙')" J4" JS" _τ" OTHER" _τ "32220"
85	¹¹LNDMRK" J¹ CATI.MK17H∣N(rΓN33C()N∖ ISl¹¹ _τ" AC( CIIBKN) ；TX ( OBJN AM_tI ,2_?2_f^,15110 ∣,O,O,CII∙ BLK,26) ；IS(S(JIJ)J ,CIIBLK)" _τ^ll4" _t^,,S" √^,S^,ΓANDARD^,, _r"22220"
86	"LNDMRK" √'CATI.MK17H∣N(rΓN33^l1 _f" AC( CIIBKN ) ；TX( (JBJNAM J _τ2_τ2_τ ^l151 IO ^l_r0_τ0,CIIBI.K_t2fi ) ；I.S (S()IJ)√1 J.ANDF)"√^,4"_y"S" √^l()^,ΠIKR","32220"
87	"LNDMRK" J C()N∖ ISl¹]" Ae(CllBKN)； IS(M)LD,1 ,CllBLK) “ J4" JS^,["STANDAKD" J22220"
88	"LNPRCN" _τ^un √'TX(()BJNAM J_τ23√I51Iθ ^,,O,O_τ(JIBLK_r26)" √^,3" _t^,,S" √^lS^,ΓANI)ARI)^w ,^u21060"
89	"I.NI)K(；N" √^lCATLNP2"," AP( MAKSIIKS1 )" .^π3" ,"S" .^hSTANDARI)" √^,21060"
90	"LNDRCN" _τ"CA^,Π.Nhl2" √^, AP( M AKSIIKS1)" ,^,,3" _τ"S^,',"S^,ΓANI)AKI)" _τ"21060"
91	"IX)CMA(;¹',"" _t"SY( I.0CM AC51) ；I2S( DASIIJ ,CIIGKI))^,, _t"4" _f "S" √'σ∏IER" /31080"

451

内河电子航道图技术规范(JTS 195-3-2019)

续表 I). 1.2-5

序号	________________符号显示指令________________
92	"M)CP()N" J" JSY ( FLTH 4702)； LS(DΛSI 1,1,Cl IBLK)"「5" JW J DlSPLAYBASejl2410"
93	¹¹ L()KBSN" _t" ¹¹ _τ" AC( DKPVS) J_jS(SOIJ)_tI_t CIIBLK)" ,^ll2" _? ¹¹ S¹¹ √^l DISPLAY BASK" √^l 12420"
94	Il M AeeYU Il Il Il Il Il U H Il Il U Il Il
95	"M_C()VR∖∣j JCS( DATCVK02)" ₇^lll" J^lS^ll√^l OTIIEK" _?"31040"
96	¹¹ M_CSCI/',"¹¹ ," CS( DATCVK02)" ,¹¹ 'ɪ." _τ" S" √^l OTIlKK" _r"31()40"
97	Il M I ∣()P4 ¹¹ Il Il Il Il . Il Il Il Il Il Il Il Il
98	Il M NPIIBn Il Il Il Il Il Il Il Il Il Il Il Il
99	UM—NSW J ¹¹ √^l LC( MΛRSYS51)" √^l4" √^lS" √^l STANDAKI)" _? ¹¹27040"
	¹¹ M_ NSYS" JM ARSYSu)RIKNT"」SY ( DIKBOY AL _? OKIKNT) ； LS (DASll J , CIl(JKI))" √^l 4" _τ" 5¹¹ _τ ¹¹
I(X)
	STANDARD" _τ^ll27<¼0"
IAl	^l, M.NSYS^ll√^, MAKSYS20KIENT" _τ" SY (I)IRBUYBl _τ ORIKNT) ； LS ( DASII ₇,l_τ Cl U；KI) )" _τ" 4" √^l SUJ
	STA N D A K I)¹¹ √^l 27040"
I AT	"M-NSYS" J ()RwNT" J SY( l)IKB0Y01 √)KII<NT)_ςLS( DASILl _τCI∣(JKD)" _τ"4" _τ" S" J¹ STANDARD" J
	27040"
103	¹¹ MJJLI AL" √^{l l,} _τ" AP( NODATA(B) J_jS(PΛSIL2 _τCI ICRI))" √^l4" √^lS" √^, OTIIKK" √^l3101()"
104	"MJJH AL" _τ" CATZOC1" ," AP( DOUAI All) J5( DASI1,2 ,Cl ICRD)" J4" J S"」()TI IHR" J3101()"
105	¹¹ M—QUAIJ J CATZ()C2" J AP( DQU∣ALA21) ；LS(DASL2,CllcRD}" J4" J S"」OTIII^K" _τ ¹¹31010"
1()6	¹¹ M_QUAIJ J CATZ()(3" J¹ ΛP( l)0l.∣AI≡l) ；IS( DASII ,2,CIICRD" ”4"」S"」()TIIER" J31()l("
107	UM_QU AL" JCATZ()C4" J AP(DQU∣ΛLC01) ；LS( DASII,2,CIICRI))" ,^,,4" ," S" _f" DTIIKK" ,"31010"
108	¹¹ MJ)l.∣AL" ," CATZ0C5" _τ" AP( DQl.∣AIJ)01) ； IS( DASI1,2,Cl ICRD)" J4" J S" J ()TllERUj3KH()"
109	¹¹ MJJL∣ AL" _τ" CΛTZ0C6" _τ ¹¹ ΛP( DOlJA LIK)1) ； LS( DASII ：2,CI ICRD)" J4" J S∣^l」O^,ΠII^R^l1 _τ" 31010"
IM)	it M SDATU « ^l> ^l∣ H Hll <∣ ∣∣ ∣∣ ∣∣ ∣∣ ∣∣
'11 '1	Il M SRrl ^{11 11 11} ∣^l H . Il Il Il Il Il Il Il Il
112	II M ∖'1)AT" ^{11 11 11 11 11 ,l ,l} " ∙∣ Ii » Il
113	^,l MA(Λ AK" √^l Uj SY〈 MVXΛR51 尹 J4" ” SUj OTIIKK",¹¹3108()"
114	¹¹ MΛKCL∣L¹¹ _τ."¹¹ _τ ¹¹ ΛP ( MAKCL∣L()2 )； IS ( PASH, k CIKiKD); CS ( KKSTKNol )" J¹ ɜ ¹¹ √^l S¹¹ √^l STAND-
114	AHD" _t"262H}"
I I V	¹¹ MlRAKK"J ¹¹ √^lSY(CTY AKI<51 )；LS( DASIL2_τCI IM(il)) ；CS( RKSTKNOl)¹¹₇¹¹4¹¹ _τ" S" _τ" STANDARD¹¹ J¹
	26040"
116	¹¹ MORFAC" ," Uj AC(GIIbkn) ；LS( SOIJ)√l ,ClIBLK)" ,"6" _τ"S" J^, DISPLAYBAHP _s" 12410"
'117	¹¹ NEW()BJ" J " JSY ( NkNOBJOl) ；LS( DASIL2,ClIM(U))" ₁"6" ₁"S" ,"STANDAKI)","21020"
118	¹¹ NrW()BJ" JSYMINS" J CS(SYMINS()1)U J6∣∣ JS"「STANDARD" J21()2()"
119	¹¹ ()BSTKN" _t" ¹¹ √^l CS(()BSTRNo6) u J4" JS" JOTIWR" J 3405(”
•I "n	¹¹ υB5TKN" √^l CAT()BS7∖ ALSOU" √^l SY(M)I!L(；NDl ) ； LS( l)ΛSIL 1, Cl 1(；RD)UJ 4" J S" _τ" OTIIKK ¹¹ _τ"
	34051¹¹
121	¹¹ OBSTKN" √^l CAT(JBS7" JSY(H)ULCNDl “IS(I)A511 TlTCllCRD}" J4"」S" J t)TIIERu J3405()"
'122	¹¹ OBSTK N" √^l CATOBSS¹¹ _τ" SY ( FLTI ∣ AZ02 ) ； ∣5( IMSIIJ ,CSTLN}" J4" J S" J DISPLA Y BASE" J 12410"

452

附录D显示

续表 D. 1.2-5

序号	符号显示指令
123	"OBSTRN", “1241(”	UeaToBS9" J SY ( AGI1ΛRR)2 ) ； LS ( DA6II, 1, Cl IMCD)Uj 4" ," S" ," DISPLAY BASK " _τ
124	¹¹ 0BSTRN" ¹¹12410"	¹¹ C AT0BS10 "√^, SY(FLTlMo2 )； Is(DASlLIJSTLN)Uj 4" J S"，DISPLAYBAS 宀
125	¹¹ UBSTKN " _s"12410"	¹ WATI.KV7" _i" SY ( KL^,ΠIAZ02); 16( DASI1,1₉ (MLIN }"," 4" J^, S" _s" DISPLAY BASK" _s
126	¹¹ OKSPLF" J¹	UjAC(CJIBRN )；LS(X)IQ,4, CSTLN)二TK〈 Wml % JJ出JNAM ；工 1 二」1511。；1「1,
126	CllBLK ,21”；	5”「o^ιι√^ι Displaybask¹¹ √^l12210^ι1
'127	¹¹ OSPAKK". "26()40"	¹¹ √^l S∖(CTYAKI<51 ) ；LS( DASIL 2 _? GIIM(J)) ； GS( HNsTRNol )" _τ" 4" √^l S" √^, STANDARD",
128	¹¹ PILB0P" J¹	¹¹,¹¹SY (PI LB0K)2) ； LS(I)ASI L2∕ΓK FCIO¹¹ √^l4" J¹S¹¹ √^l S^,ΓΛN DAHI)¹¹ √^l 2801()"
129	¹¹ PIPAKK" J¹ "26230"	"_s" SY ( INFARI∙751 )； I^ (DASH ,2, CIIM(H)) ；CS( —RNOl )" J 3" J S" J ST* NDARD",
130	¹¹ PIPAKI<" J¹ARDuj 2623"	CΛTPΠ^γ2^l1 _τ^llSY ( INI'^ηΛKI^51) ；IS( DASllT2」：IlcKl));CS(RrSTRN()1 " J3" J S" J STANO-
131	¹¹ PlPAKN" J ARDuJ 2623"	GATPin¹¹ √^l SY (INPAKI<51) ；LS( DASIL2, Gl ICRD) ；C5 ( K l<S^,ΓKN01)¹¹ √^l 3¹¹ ∕^l S",¹¹ STAND-
132	¹¹ Pl PΛ K K¹¹ ," ΛRD" J282301	PKODCr∏^l, ₇^llSY(INFAHK51)^LS(l)ASIk2₇CIKiKI)) ；CS( RKSTRNOn¹¹_7t^llI^llJ¹S¹¹ _τ ¹¹ STAND-
133	"P()NTUN",	¹¹¹ √^l ΛC(CIIBRN) ；LS( SOU) ,2_τCSTI.N)" _τ"5^ιr _tⁱⁱS" _j" DISPLA Y BASE" √^l 12410"
134	¹¹ PKCΛKh?¹ _τ ¹¹25010"	I" JSY(PRCARr51 ) ； 15( DASI 1,2：TRrcD)二 CS ( RrsTRNol )^l1 _τ^ll4^l' ." S" _i^h STANDARD¹* _f
135	¹¹ PKI)ΛRI∖" _τ	^,"J¹I_jS(I)AHII/!,LAHDF)" ,"4" √^,S" _τⁿOTIIEK" √^,32270"
136	¹¹ PKI)AKK", AHI)" J¹2222()¹	"GATPKA5C()NV ∣S1 ¹¹ _?" SY ( RrNNRYI l )； LS ( DASlL 1 _? GlIBIX )" _τ" 4"」S" J STAND-
137	¹¹ PK DARK" ARD" √^l22220¹	¹¹ Catpkasconvisi UJ SY(TNKFRMIl)； ls( DASll丄 CllBLK戸」4” j Suj stand-
138	¹¹ PKI)AKI<" ₇ ARD" √^l2222O^l	UCATPRa9C()N∖ ISlUJ SY (出 NDrRM61 ) ； LS ( DASII _? 1 _τ CIIBLK )¹¹ _τ^ll4^l1,¹¹ S" _τ" STAND-
139	¹¹ PKI)ΛKI<" _?	'GATPKAΓ^l ,"SY(OUΛKRY01) TS(DASIl ,1, LAND/}" J4" J S" _τ" OTII KR¹¹ _τ" 32270"
140	¹¹ PRDARE'二	'CA TPKA 5¹¹ √^lSY(KΓNI<KY()l)二 LS(DASll,1, LANDr)",屮 JS" J ()TllKRUj 3227Q^l1
141	¹¹ PRI)AKI<" _t	^lCΛTPKA6" √^l SY (TM BY K 1X)1) ； IS( DΛSI1,1 ,LAND”」屮 J S", ^l∣ OTIIKK¹¹ √^, 32270"
142	¹¹ PRDAKK" _?	^lCΛTPKA8" J¹ SY (TNKKKMOl) ；LS( DASIk 1 _?LANDIN " √ⁱ4" ₇¹¹ S¹¹ J¹ OTHER" √^l32270"
143	¹¹ PKDAKI'?¹ _τ	IC ATPR A9" J SY(W NDrRM51) ； 15( DASI1,1, LANDF)" J4" J S" Jt)TllKRUJ 3227(尸
144	¹¹ PYLONS" _?	"J AC(CIIBRN) ；LS(X)IQ；2,CSTLN)Uj6" JS" J DISPLAYBASK" J1221<T
145	¹¹ KΛI)BNC^l1	^{11 11} √^l∣₄S( DASlkl √ΓBFCFV^l _τ^,l3"₇^llS" _? ¹¹ STANI)AKI)" _s ¹¹25040"
146	¹¹ K APII)S" _t"	¹¹ √^lΛG(CII(JKI))" _tⁱⁱ3" ,ⁱⁱS" /ⁱOTIIKK¹¹ _tⁱⁱ32()50"

453

内河电子航道图技术规范(JTS 195-3-2019)

续表 I). 1.2-5

序号	________________符号显示指令
147	¹¹ HCTLKΓ" √^l u」耳Y(RTLDH»1)" J4" J S" √^l STANDAKl)¹¹ √^l25020"
'148	¹¹ KCTLPT" √^l OKII<NT" √ⁱ SY ( KCTLPΓ52, OKIKNT)" √ⁱ4" √ⁱS" _t" STANDARDUJ 25020"
149	¹¹ RECTKC","" JSY(RECDKF51 )；LS( DASILl ,Cl ICRD)¹¹ , ^ll6" _?" S" ,"STANDARD¹¹ _?" 25020"
15()	¹¹ HECTRC" _τ,^u OKIKNTCATrKKlTKAHCl",." SY ( RKCTRc58,ORIENT) ；TE( ^l%(B.()lf deg ^l_τ ¹ORIKNT 2,2 J511() ：4,0,ClIBLK「11) ； LS( DASIkl _τCII(iKI))" _τ"6" √^lS" _τ" STΛNI)AHI)" √¹25O2O"	3
151	¹¹ HKCTKC" _t ¹¹ OKIKNTCATrKKlTKAHC?¹¹ J¹ SY ( RECTRC58, ORIENT) ；TK( ^l%03.0lf deʧ ^l_τ ¹OKIKNT 2,2jl511() ^l_τ4_τ0JJIBLK∕ll) ；LS( l)ΛSII√l ,Cl 1(；RD)"」6" JSUjSTANDARD" J 25020"	,3,
'152	¹¹ RI<(7ΓKC^l1," OKIKNTCATrKKlTKAHO¹¹,¹¹ SY ( RrcTRc58 <)R IENT)二 TK(I %()3. ()llʤ ^l_γ ¹OKIKNT 2,2 J15110 [4,0, Cl IRLKTl l); LS( DaSll ,1 <：l l(；R D}" J 6UJSUjSTANDARD" J25O20"	3
153	¹¹ KECTH(Tj ()ElENTCATrKKlTR Arle4" J SY ( KKcTRC56, ORIENT) ；TK( ¹ %03. Olf deʧ ^l√()K∣l<NT 2,2j5110 [4,0,CllBLK,11) ； IS(DΛSI1,1 ,ClICRD}" J6" J S" J STANDARD" J2502。"	3
154	"KECTRC" J 0KII<NTCΛTΓRK2TKAHCΓ^, _τ" SY( Kl<CTKC57_τ OKIKNT) ； ΓK( ¹ %03. Oli _l⅛ ^l_τ ¹URIKNT 2,2jl5110 [4,0,CllBLK,11) ； LS( DASILl _τCIICKI))" _τ^ll6" √^lS" J' STANI)AKI)ⁿ √^l25O2O"	C,
155	¹¹ KEeTRC" J ()RwNTCATrRK2TRΛ口C2" J SY ( RKcTRe57, ORIENT) ；TK( ∣%()3. Oilʤ ^l₇¹OKIKNT 2,2 J511() [4,(),CIIBLK,11) ；LS( DASI1/1 ,CIICKI))" ,"6" √^lS" _y"STANDAKI)" ,^l,25O2O"	3
156	"RECTKC" J ()RlrNTC*「「RK2TR AWC3" JSY ( RKCTRC57, ()RwNT) ；TK( ^l%03.0lf deʧ「ORIENT 2；「1511。∣,4,0,CllBLK,11 )； LS(I)ASIL l ,ClICRD)" J6" J S" J STANDARD" J25O2(尸	J,
157	¹¹ RECTKC" _τ ¹¹ 0K∣KNTCATrKK2TRΛHC4^l1 √^, SY ( KECTRC55_τOKIENT) ；TK( ⅛03.0li t⅛ ',¹OKIKNT 2,2「15110 ：4,0,CllBLK,11) ； LS(DΛSI1,1 ,Cl ICR D}"," 6" J S" J STANDARD" J25O2O"	3
158	^llHKCTKC^jl _?" ()KII<NTΓKΛHC1¹¹ _tⁿ SY ( KI<CTKC57_τ OKIKNT) ； TK ( ^l% ()3. 011 deʧ [")RIENT∣,3,2 ∣15110[4,0,ClIBLK,11)TS( DASII ,1 ,CIICKI))" ,"6" ,"S" ," STAND A B I)" √^l25020"	2
'159	URKCTRC"」()RlKN'Π'RAΠC2" J SY ( KKCΓKC57_τ OKIKNT) ； TK ( ⅛ (B. Oil d咋丁()RIKNT ∣, 3,2 ∣151'10∣,4乩CllBLK」l)；l$( DASII/1 _? ClICKD)" √^l6" _τ"S" √^l S^τΓANDAKD" √^l25020"	2
IfiO	"RKCTRC" J ()RIKNTrKAFIC3" J SY ( KECΓKC57_y ORIKNT) ； TK ( ⅛ (B. Oil deʧ L ¹ORIKNT ^l_τ3_τ^ ∣15110[4,0,CllBLK,11 )：LS(DASlI」，ClICRD)" J6" JS" ,STANDARD" J25()2("	2
161	¹¹ B IlCTRC ¹¹ √^l OR I KNlTK A HC4¹¹ _τ ¹¹ SY(HECTKC55, ()KlKNT〉； TE(I % 03. 011 心 S ^l√ ORlKNT ∣,3,2 15110[4,0,CllBLK,11) J_jS( DASII _τ 1 _τCll(；KD)¹¹ √^l6" _τ^llS" √^lSTANDARD" √¹25O2O"	2
162	¹¹ Ki<SΛKI<"₇" "_τ^l1 CS( RrSAKK03) U J5" JS" J STANDARD" √^l26010"
163	¹¹ K ES Λ K K" _τ ^,l C ATR KΛ 27¹¹ _τ" SY ( KSlSA R KOl) ； LC( ESSΛRK01)" √^l5" J¹ S" _τ" STANDAKI)¹¹ ,."26()10¹¹
'164	"HKSAKK" √' C ATR K A 28¹¹ _τ" SY ( PSSΛKR}1) ；LC( KSSAHI<()1)¹¹ √^l5" √^lS" _τ" STΛNI)AKΓ)" _τ^ll26Q10"
165	¹¹ KIV∣<KS" ,"" ₁" AC( DKPVS) ；LS( SOU) √l_τCIIBLK )¹¹ J'2¹¹ _τ ¹¹ ^" √^l DISPLAY BASI√' J'1242O^,*
166	¹¹ K()ΛD鴉 Hj u」∙Ac(LANDΛ) ；l£( SOLD, 1 JANDg" ”4" JS" J ()TIIER" J3225("
167	¹¹ Rl∣NWΛY" J¹" JYC(ClIBRN)" J5" JS"」()'mKRUJ3224(”
168	"RUNWAY" √^lCONVISΓⁱ ," AC(CIIBRN) ；L5( S()LD√1 _τGIIBLK)" √^l5" ,^llS" _r" STANDARD" J2222O"
169	¹¹SBDAKK" √'" √^lTX( NATSl∣K√l _τ2_τ2√15Γ10 ：(),(),CllBLKT25)" J3" J O" J ()TI WK" J34010"
170	USBINR『」WaTINV3NΛTSl∣H u J TX ( NATSURJ ∙ 2,2」15110 ^l_t()√)_τ CIIBI.K/25 ) ； LS ( DaSll CHCRD)" J3" JS" J ()'n∣ER" J3401(Γ	亠

454

附录D显示

续表 D. 1.2-5

序号	________________符号显示指令________________
171	¹¹ SBDAKK" _τ" WYTLK∖4NATSUK屮¹ J AP( RCKLD(X)I ) ； LS( l)ΛSII/1₁ ClICKD )" _? ¹¹ 3 ¹¹ _τ ¹¹ S" J' OTHER" _?"34()10"
172	USBDAWjWAT1M∖4NΛTSL∣R11 "J AP(HCKLDC01兀 LS〈 DΛ5I1J ,CIICRI))" J3" J S" √^l ()TIIEK" _t ¹¹34010¹¹
173	"耳BDARE" J WTIEV4NΓSL∣R14" J AP( HCKLDcOl}二 ∣5( D ASII, I, Cl 1(；RD)" J 3" J 5" _τ" UTIIKK" _?"34010"
174	^llSBDARk¹¹ J¹ WATLKV4NΛTSl.∣K "」TX ( N ATSUlRJ二二」15110 ；① O, CllBLK,25 ) ； LS ( DASIk 1 _τ CII(JKI))¹¹ _τ"3" √^lS" _τ" OTIIKK" _r ¹¹34010"
175	USEAΛRP J " JTX(()B 川.AM,1 ,2,3「15110 ^l∕)_τ()_τCI IBLK_τ26)¹¹ √'3" √^lS" _?" 5STAN∣)AKI)" _τ^ll2^,1060"
176	"SILTNK¹¹ √ⁱ Uj AC(ClIBRN )；IS(SOLD,1 JANDg"」4" JSu .¹¹OTIIEB¹¹,¹¹32220"
177	USlLTNK" JC()NllSI" J ΛC(ClIBRN )；IS(X)LD」，CllBLK)Uj4"」$UJSTANDARDU ”2222(戸
178	^llSL∞NS" _?"" _?"GS(SLC()NS()3)¹¹ √^l7" _f^llS" _τ" DISPLAYBΛSI<" √^l 124K)¹¹
179	Il 5\| ()CRD" ^{11 11 11 11 11 11} Il Il Il Il Il Il
180	¹¹SL(KJBI)" _τ" C ATS 1.06" √' AC( Cl ICRD)" ,¹¹ ^" ₇." S" √^, OTIIKK" _τ"32010"
Igi	¹¹SMCFAC" ,"" √^l AG(CIIBKN) ；SY ( SMCFAC02) ；I.S( SOI J)∕l J_jANI)E) ¹¹ √^,4" √^lS" √^l ()TIIKR" √^l38210"
182	"SNDWAV" ," " ," AP(SNI)WAV01 )；I5( DASI L2,CIICKD) ^i, ,ⁱⁱ4" ,ⁱⁱ5" √^, STANDA K I)" √'24010"
183	¹¹ SPLAKE" J UjSHcTYAHK51) ； IS( DAYIIJ ,CllMcD); CS(RRSTRNol)Uj4" J SujSTANDAKD", ¹¹26040"
184	"SUBTLNUj " _l" HY(CTYAKE51) ； LS( DASILl _? Cl IMOD) ； CS ( RrSTRN()1 }" ,"4" _t" S" ₁" STANDARD", ¹¹26()4()"
185	USwPAR EJ UjSY(S%P.ARK51) √ΓI<( ^lswep∣ ∣o % 5. Ilf ^l_τ ¹DRV ALl ^l∕l .2_τ2_τ ^l15110 ^l_τ0_r 1₇ Cl IBLK_f 27 )； 15( DASILl₇CIKiKI))¹¹ _τ^ll4" _j"S" √^lSTΛNI)AKI)" √^l23(B()"
186	"T_ll MUN" J" JSY(TII)HUToI)TS(DΛSII,1,CIICRD)" J2" JS" J OTIIKK¹¹ _τ ¹¹33050"
187	¹¹T-NIIMN¹¹ _t"" J¹SY(TII)KI ITOl) ；LS( DASII √1 _? Cl KiKD)¹¹ √^l2" _s" S" √^l UTIIKK¹¹ ,"33050"
188	¹¹ T_TIMS¹¹ J¹¹¹₇^llSY(TII)KIIT<)l )；LS( DASIkl JJKiKI))" √^l2" _τ^llS" ,"OTHER" √^l3305()"
189	UTS」儿BUJ UJ SY(CLlRDKH)1 )』S(DASll ,1,ClleRD)Uj2"」S"」()TllHRUj3306。U
190	^llTS.I'TB" J¹ GΛTJΓS10KIKNT¹¹ √^lSY( HJ)STK01 _τOKIKNT) ；TK( ^l%4. 111 kιι ^l√CL∣KV∣<∣_j ¹ _τ3√l_τ2_? ^l15'l 10¹ _τ1_t-1₇CIIBLK_t31)¹¹ _tⁱⁱ4" √ⁱS" √ⁱ OTIIKKⁱ¹ _τ^ll33O6O^l1
191	¹¹ TS_FKB" √^l CATJΓS20KIKNT" √^lSY( l<BBSTK01 √)KIKNT)二TH(I%4.1 Il kι J」CuK∖ 用 J J,l,?「15110 ； l_t-'l,CIIBLK_τ31}" ,"4" ,"S" _t"OTIIKR" ,^υ33O6O"
192	"TS— FEB" JcAT_TS3()RwNTUJSY(CUlREN'01, ORIENT)； Tr(I% 4. ll「lι J」CUR、'NL ∖ 3「1,2, ∣15110∣,l ,-1,CllBLK,31) UKS" J ()TlWRUJ33()6()"
193	¹¹TS-PAD¹¹ √^{l 11} √^l SY(TII)STK01 ) ； LS(DΛSII」TcllcRD"^l「2" J S∣∣」()TlIERUJ33()6()"
194	ⁱⁱTS.PNIΓ^j √ⁱ " J¹SY(TlDSTKOl )；LS( DASILl ,ClICRI))^,l ,"2" ,"S" ,"OTIIKR","33060"
195	^llTS.PKIΓ^l _f"¹¹ √^l SY(Tir)STKOl )；LS( DASIL l _τCIICKI))" √'2" √^lS" _τ" OTI IKK¹¹ √^l3306()"
196	¹¹ TS_TIS¹¹ _τ^l1" /^lSY(TII)STKOn ；LS( I)ΛSII_t1 _tCIK；RI))" √ⁱ2" √'S" _t" OTHER" _? ¹¹33060¹¹
197	UTESΛRK" J U J IS( DASII,2,CIICRF) ；CS( RKSTKNol)" J 2" J S" J ()T∣ IER" J 36O5(Γ

455

内河电子航道图技术规范(JTS 195-3-2019)

续表 D. 1.2-5

序号	符号显示指令 I
'I UU	ΠT)EU^VVLS(DAS∣Ij7u^^
	^ɪlO^rΠII^：K^lɪ√^ɪ32O7()^ɪ,
199	¹¹TSEZNE" _τ"" _τ" AC(TRFCKj) " _τ"4^l1 √^l S" √^l STANDARD¹¹ _? "25O1O¹¹ I
200	∙⅛(∏υF∕VAP(rssjcιυ2)^
ɔni	^l,'ΓSSI PT¹¹ √^l"," SY(CΓNA R E51 ) ；TX ( INFORM/1,1,2, ^,15Γ10 ^l_r0,-2_τ CIIBI.K _?24)；CS( KI<S^,ΓKN()1 )"_τ I
-Wl	屮「，二”TaNDARD" J 25O1(Γ
202	∙^rssLPr∕oκiκhF^ ~
203	"TSSB()N"√^," JSY(TSSR()N51) ；CS(RESrRN(HM' J6"」SuJSTANl“RD" J25010"
2()4	"Tl.∣NN EIJ」"JLS(DΛSI 1,1 <：IlcKD)" J4" JS"J()TIWH"」32250" ∣
205	"TUNNEL"」BL∣RI)KK}"_τ" ΛC(l)l∙]PVS) J_iS(I)ASII_tI ,ClIBLK)Hj4"%"」§TANDARD" J24010" I
2()6	^llTWKTrr¹ √^l" √'SY(TOBI)∣α-51 )；\S( I)AS∣L4_tTKI∙C0)" _τ"4^l1 _τ" S"," STA NDAKD^m ₇ ¹¹25010¹¹
7/V7	^l, TwRTprj OKlKNTrK AHCl"," SY(TwRTPT53, ORIENT) ；Is(DA911,4,TRFCD)"「4" J S"」STAND J
	AKΠ" _τ"25010"
	^,lTWRT⅛T',¹¹0KIKNTΓKAΠ(2^l' √'SY (TWKTΠ33_τORIENT) ；IS( l)ASII,4_τTRΓCI))¹¹,^ll4^π ₁^1,S" _t" STAND-
	AKD^il ,"25010" I
	.._τwκτrr .. uk∣∣<ntγkλHO" √'SY(T∖VRTKΓ53_tOKIKNT)J5( Da§114TKF(：l))" J4" J HJ STaNl)∙ ∣
	ABI)¹¹ _τ" 25010"
	^llTOKTKΓ"√^l OKIHNTrKAHW¹₇."SY(TOHTP^,Γ52₇ORIENT) ；IS(DASll,4,TKrCo)^,, ₁^ll4^l1₇ "S" _τ" STAND-
	ARD" _τ^,,25Q10"
	¹¹ I∣I^ARI<^h∕VAC∑N0∣)TA)7aP(N0∣)A^
	"11050"
21?	UrECATNU ^{1111 1111 ,l 11 11 ,i ,l l, ιl} X
213	^,l ∖ H(；ATN" √^l GATV KG7" _f" AP( ∖ ECΛTN04) ；l£( DASIIJ ,LANDIO " √^l3" √^l S" _?"OT∣ll<H^l1 √^,32O3O" ∣
214	"V∣<CATN"√^lGATV∣<C2Γ^l _?" AP( VKCATNO4) ；IS( DASll,1」ANDr}"」3"」S"」OTlIEK" J32030“ I
215	"∖∕CATN" JCAT∖ EC3" JAP(、ECΛTN03) ；IS( DaSlI」JANl)D)Uj 3"「％" J ()TI IER"'3203()" ∣
216	"∖ KCATN" J(CN H”"TP( ∖ KC*rN03"IS( IHSII / JANl州`)"J3" JS"」()T"ER" J33O3O" ∣
217	"VH；.ATN" JCrvrC5" J AP( ∖ ECrN03)TS( I)ASS ,1,LANDg " J3" J S" J OTIIHT J32O3()" ∣
218	"∖ EC,ATN" JCATIK66" √' ΛP( V KCATfΨB) ；LS( DASII _τl J.ANI)F)" √^l3" √'S",¹¹ ()TIIKR" √'3203()"
219	u∖ E(；ATN" JCAT∖ KC13"」PP(VKcATNo3) ；IS( DASS」JANDr)" JT'」S" J ()TlHW" J 32030” ∣
220	¹¹ VK(；ATN" _t^,'CATV∣<(J14"," AP( ∖ ECATN03) ；IS(DASlI」」工Nl)『)"「3" JS" J()TIWK" J32O3O" ∣
221	''WXWm' ₁" CATVK(Π5"√^,AP( ∖ KCATN()3) ；IS( DASlljjANDr)" J3"」S" J ()TI WR" J 3203()"
222	HEGATN"」CATvKC 16" J AP( \W；ATNO3} ；IS(DASIl」JANDD)U,"3"」％" J ()TrJFrJ 32030" ∣
223	¹¹ ∖ KCATN" JCAT∖ KC17" ” AP( ∖ KCATN03) ；LS(DASlI」JANDF)"『”S" J UTIIKR" J3203()"
224	n∙K(JATN∖^l,CATVI<(il8''√'AP( V\|<(；ATN03)；I₄S(PasILIJ_jANI)F)¹' _t"3"_tⁱⁱS^h _t"()TIIKK" _y"32O3O"
225	"、KCATN" J CATIEC19"」YP(YECATNo3) ；Is(DaNlI,1, LANDr)"」3"」SUj ()TllKK" J 32030"
226	"∖KCΛTN"_τ" CAT∖ HC20"」AP(、K(； ATNO3) ； l∙S( DASII」JANDF)" J3" J S" J (『门匝KUJ 3203()"
227	U、ECΛTN" JCAT∖ KC22" J AP( ∖ ECATN03) ； Is(DASlI」」ANl*}"」3" JS" J OTIIEH" J32O3O" ∣

456

附录D显示

续表 D. 1.2-5

序号	符号显示指令
228	^ll∖VATΠ.∣R^l∖	"^,,√^,⅛Y( WATΠ.∣K02) ；L5( PASILl ,CIICRI))", "4" ,"S" ,"UTIIKR" √^l 33040"
229	UwEl)KIP]	'"JSY ( WEDKLP03)二 LS(DaSl 1,1 ,CII(JRF)¹¹,^,l3" √^l0^,l√^,OTIIKR" ₅"34020"
230	¹¹VV K KC KS¹¹ _?	IUj CS( VVKKCKS()4)¹¹ _? ¹¹4¹¹,¹¹ SU	J ()TIIER" J34050"
231	¹¹ WKKCKS" _?	¹ CATwRK3∖YLS()W^l J LS( DΛS]1 ,ClIBLK)UJ4" JS"J() TlWRuj 34051"
232	¹¹ WRKCKS" _τ	ICATWRK3" JLS(DAS11,LJ：11BlK)" J4" JS" J()TIIKR"「34050"
233	¹¹ BKR A K KJ¹	二 UlS(DASll 二TCSTLN)" J T]	S" _τ" STANI)ΛKI)" √^l 34050"
234	¹¹ BRCnRKj	'JIS(I)ASII,2,CSTLN)Uj 3：	¹S¹¹ _γ" STANDARD" _s ¹¹34050"
235	"Bl.∣NSTAJ∣	JLS( DASILZ_tCSTLN)" ," 3" J	5" JSTΛNDARD" J34050"
236	U(X)MARKj	¹¹ √^,LS(DAS∣k2_τCSTLN)^ll√^l 3" _?	^lS" √^l STA N I) A K I)¹¹ √^l 34050'*
237	¹¹ H .OV KA₇¹¹	_τ ¹¹ ls( ∣)As∣L2_τcιιcθR)¹¹ √ⁱ ¥\	USujSTANDARDuj 34050"
238	^lι Kswimmjⁱ	UjlS(D*SII,2,CIIBRN)U J 3"	"S" _τ ¹¹ STΛ NDAKI)¹¹ √^l 34050"
239	¹¹ IIABADM_t¹	"J L5( DASII/,CIIYLW )"」3"	^∣ς>.^_l STANDAKl)" √^l34050"
240	ⁱⁱLcbsktj^{i 11}	JLS( l)ASIL2,CS^,ΓLN)" ," 3"."	S" ,¹¹ STΛNI)ΛKI)" √^l34050"
241	¹¹ 0FKPLI'∖"¹	,「LS( DΛS11,2,CSTLN)" Ji 3" ₇."	S" √^l S^,ΓANI)ΛKI)" √^l 34050"
242	¹¹ Orparkj	二"IS(DAS11二TCSTLN)" J 3；	SUJ STANDARD" J 3405(尸
243	¹¹ ()RPAREJ	¹ _τ" LC(OKPΛKI<()1)" _?" 3"」，二	¹¹ STANI)AK I)" _?" 34050"
244	¹¹ RBDΛR H J	¹ √^l LS( l)ΛSIk2,CIIC()R)¹¹ _?" 3"	¹¹S¹¹ ,"STA N I) A K I)" _s^l,34050^l"
245	¹¹ KrCSTRJl	JLS(I)ASll,2,COlj 3"	¹¹S¹¹ ₇" STaNDARDUJ 3405(”
246	¹¹ RIVAKK_t^{11 1}	JIS( DA引1,2,CllBRN)^Ilj 3" _?	I $'； ¹¹ STaNl)ARD" J 34050"
247	ⁱⁱSIILKPS_t" ¹¹	_τ^llLS( DASIL2_rCS^,∏.N)" ," 3","	S" _? ¹¹ STANDARD" J34()5()"
248	ⁱⁱSiipiitj^{i 11}	JLS(DASll,2,CSTLN)"」然」	SuJSTANlMRDu J34050"
249	¹¹ VVllAFBT_y¹¹	"」'LS (SOLD 2 CST LN)" J 3；	Suj ST A N l)AKI)^ll√^l 34050¹¹

注:######♦无法识别的物标,,

Dɪ 2显不规定

D.2.1物标与显示类别对应关系应符合表D. 2. 1规定"

表D.2.1物标与显示类别对应关系

物标名称	代码	几何形状或属性	_______条件	显示类别
机场	AlRARK	点、面一	—	oilier
锚位	AGIIBKT	点,面		Olliei
锚泊区	ACHARE	点、面	PS	oilier
停泊区	BEKAKK	点、面		Mlaudriid
航行标志岸标	BCNNVG	____点	在 NafL Wakr 内	bane
信号标志岸标	BeNScN	点	在玉IlA WiUrr内	base
专用标志岸标	BCNSPP	点	在 sale Wcilrr 内	base
各种类型的岸标	BCMiaa	点	不在 Htiie waler 内	引 u∣)diMd

457

内河电子航道图技术规范(JTS 195-3—2019)

续表D.2.1

物标名称	代码	几何形状或属性	______条件	显示类别
各种类型的岸标	BCNaaa	岸标特性-	—	oilier
桥梁	BRlDGE	点、缓、面	穿过》。	bast⁴
桥梁	BRlDGK	点、线、面	('(i∣IH[)i<^,	⅞laικLιr(l
桥梁	BRll)CE	点、线、面	不是桥梁的上述情况	oilier
桥梁 —	BRIDCK	点、线、面一	ddaiill	卜吹
桥区	BROARK	点、面	—	Mwidaid
单体建第	BUlSCL	点、面-	('OIispic	KlMlldUld
单体建蜜	BHISCL	点、面	非 CtniHpic	ρ∣lιt^ar
建筑物区	BHAAK K	点、面	在我N Walrr内	wheι∙
服务区	BUNSTA	点	—	⅞ Iai ιtκι∣(l
航行标志浮标	BoYNVC	^	在 Sciie WJiIrr 内	I"IH 戶
信号标志浮标	Bt)YSGN	点一	在 sale waler 内	hiKL
专用标志浮标	BDYSPP	点	在 Hfde waler 内	base
各种类型浮忌一	BOY 皿a	点	不在sal? WziJ户\|.内	shιlι<Lιr(l
各种类型浮标	BOYaaa	浮标特性	—	口山日一
架空线缆	CBLUllD	线 -	穿过"S	l)<ιse
架空线缆	CBL0IID	S	('(JIISf)IC	弓 Liudwd
架空线缆	CBLOIII)	线一	不是架空电缆的上述情况	oilier
架空线缆	CB 1,01 II)	S	心血山，由船员决定	Ralidard
线缆区	CBLARE	面 -	PS	oilier
Si	CANALS	缓、面一	可通航	s IuikLikI
ii	CANALS	线、面-	不^e航	olhr
iS	CANALS	线、面	(Iefuull	HhIl 血 d
过驳区	CΓSAKK	线，面	P5	Olher
干堤	CAI!S∖VY	线、面	EIll组成部分	bane
干堤 —	caiis∖vy	线、面一	非 CHllll	oilier
干堤 -	CAUSWY	线、面	del anil	Hiuiidaid
警告区	CTNARr	缓、面一	PS	VhUldaTd
检查站	CIIKPN'Γ	点	—	OlhL「
岸线	CO A I.N K	线 -	—	hwe
通信报告区	COMAKK	点,面	—	Mhiiidai(I
控制点	CTRPNT	^	—	oilier
起重机	CRANKS	点、面	—	oll∣fⁱr
关税区	Cl) SZN K	面一	—	{)∣l∣er
水坝	DAMCON	线、面	—	oilier
深水航道部分	PWKTPT	面 -	—	IlilSfc^j
深水航道中心线	PWHTCI,	S	—	bm∕

458

附录D显示

续表E2J

物标名称	代码	几何形状或属性	_______条件	显示类别
深度范围	DEPaKr	面	—	bane
等深线	DEPCNT	线 —	K. W	bn∏e
等深线	DEPCNT	线 —	非 M.	Pllier
航道里程标志	DISMAR	点		Olher
船坞区	DUCAKE	面一	—	Olhei
疏浚区	DRUAHE	園		bane
干船坞	PKYDOC	面	—	tιllιer
废旧船舶停靠场	I)MPCRD	点、面	—	Illher
通航建気物	KXCNST	点、面	—	bi妈广
航道	FAlR* Y	面	—	slaιι<Lικl
栅栏线	FNCLNB	线 -	—	Olliei
轮渡航线	FEKY RT	线一	—	Oilier
渔业区	FSllZNE	面	PS	Olllel
捕渔设备	Fsiikac	点、线、面	—	(lllιeι
渔场	FSllCRl)	面	PS	Hlliei
浮船坞	ɪ`'l,()l)θ(:	线、面一	有效的Tln组成部分	IMe
消防站	l∙'l KSTA	点		ski∣ι<laκl
雾号	FOCSlC	点	辅助导航设备	slaιι<laκl
雾号	KOOS 1(；	雾号特性	—	Olliel
流速线	FLtJLNE	缓一	—	Oilier
流速区	FLOVKA	面	—	Illlier
自由港区	FRPAKE	面	—	iill∣e∣
门一	GATCuN	点、线、面	______Wln的组成部分	base
门	(NTCUN		非NlIi的组成部分	ClhLr
地名	CEuNAM	点	—	base
港区	IlKBARE	面 -	—	t>llιer
港池	IIKBBSN	面 -	—	÷ιlu∣id<il^,(l
港口设施	IlHBFAC	点、面	—	dllιer
龛船	I ll.∣LKEH	点、面	有效的小IU组成部分	ba>iF
湖泊	LAKARE	点、面	(Y)Il升)k	Ulh円
陆域	LNDARE	点、面	_____W-的组成部分	bi 心IL
地面高程	LNDKIA	点、线 -	—	Olher
地面地带	LNDRCN	面	—	Plher
灯	I .KJITS	点	_______灯的F旨标"	WuiidiArd
灯	IjGlrrS	航标特性		oilier
船闸	LaKBSN	面		0∣l∣f*∣
储物池/吹泥区	1.0(； PO N	点、面	在 KJIg Wiiler 内	bilKL

459

内河电子航道图技术规范(JTS 195-3—2019)

续表D.2.1

物标名称	代码	几何形状或属性	_______条件	显示类别
储物池/吹泥区	LOOPON	点,面	在 sial'e walfi'外	oilier
储物池/吹泥区	LUGPUN	点面	<ldmll,未必在 Haie waler	oilier
系泊绞缆^⅜⅞~~	MORKAC	点、面	—	OlIlPF
导航线(如扫测线)	NAYLNK	缓	助航标志	⅛ι∣2iι∣(laι^,<l
标志标牌	NuTMHK	点	—	IniHr
障碍物	UBSTRN	,点、面	在Sare "Tier内，而深度小于«. e	base
應碍物	OBSTRN	点、面	在side waler外.或深度大于S l∙	oilier
水上平台	OFSPLF	点	有效的＜∙MM组成部分	LiiHt^j
水上作业区	OSPAKK	面	PS	用 Eiidziid
油障	OILBAR	S	穿过*. f	RlRL
油瞭	OILBAR	S	不穿过*. (•	ollιer
油障	Oil,BAK	线 _	Jefaiill	Olher
桩	PII.PNT	____点	在3用下waler内	I Mfle
桩	PlLpNT	点	在 +if L w?ULr 外	((llιer
桩	PlLPNT	点	(Ielaiill	M \|\|円一
引航员登船点	PILBOP	____点	—	Ollier
架空管道	PiPOiin	S	不经过可通航水域时	oilier
水底/陆地管道	PIPSOI.	缓一	对航行是危险的	M Iaiuluid
水底/陆地管道	PIPSOI.	S	对航行无危险	Olllel
水底/陆地管道	PIPSUI,	线 -	(Ieiaiill	Olher
管道区	PIPARI'：	面 -	陷	t)∣lltⁱΓ
浮码头	PONToN	面一	—	口\|\|h「
警戒区	PKGARK	面	交通航线的组成部分	IJ婚黄
支架/桥墩	PYLONS	点.面	在 Haie waler 内	LaHe
支架/桥墩	PYLONS	点、面-	<'(JllHf)i<'	NhLlILLd
支架/桥墩	PYLONS	点、面	不是支架/'桥墩的上述情况	(Jllier
支架/桥燉	PYLONS	点、面	(Ieiiinll	Hiuiidai(I
雷达导航线	R* DLNE	线 -	就道规定部分和助航设备指示	s lu∣∣<Uκl
雷达有政作用奋~	RAI)RN(;	点	助航设备指示	slaιι<lm(f
雷达反射^	KADKFI.	____点	_____助航设备指示	Hlaiidaid
雷达应答器	RTPBCN	____点	_____助航设备指示	Hlnihkid
雷达站	KADSTA	点一	—	oilier
铁路	RAIIΛVY	线 -	—	ollιtⁱr
急流	RAPIDS	画 -	—	()ll∣er
推荐航道中心线	RCKTCL	线.-	^a航线	hiNL
推荐交通航路分道	KCTI .PΓ	面 -	_______交通航线	IJaRL
推荐航线	KKCTRC	S	______规定的航道	NhIlMhId

460

附录D显示

续表Iλ2.1

物标名称	代码	几何形状或属性	_______条件	显示类别
垃圾回收处理站	KKFDMP	点	—	OlIit^tI
救助站	RSCSTA	点	—	Olhei
受限区域	KKSARK	面	PS	H∣aιι<Ln(1
整治建筑物	RKCSTR	点、线、面	—	base
河流	KIVKBS	面一	包含纣.C	LiiHL
河流	RIVKRS	线，面	可通航	slu∣i(hi∣d
河流	HIVKKS	线、面	______不能通航	DlhLl
河流	BIVICKS	线、面	(Ieiciiill	Slmidai(1
跑道	ki.∣n∖vay	线一	____吧的组成部分	IMfⁱ
跑道	runway	线、面	非nI"的组成部分	t)llιt*r
沙纹	SNDWAV	点、面	—	Ollier
命名水域	SKAARK	面一	—	OlIiPI'
岸线建手物	XLCUNS	线 —	线为何僞的组成部分	base
滩险	SllLRPS	点、面	—	base
岸线建筑物	SLCONS	面	面不是＜F\|"的组成部分	Hlhei
交通信号站	SISTAT	点	勘航设备	Hhiiidard
吿警信号站	SISTAW	点	助航设备	shi∣l<hιr(l
坡顶线-	Sixrrop	线 —	(*o∣ιspi['	ɔrl ciιι<lar(l
坡顶线	SLOTtJP	线 —	坡顶线	m日 MOIHpie
倾斜地面	SlQGKl)	面 -	______倾斜地面	力Ikl
船用服务设施与场所	SMCPAC	点、面	—	(l∣l∣el
水深	S0l.∣NI)C	点	—	l)iɪse
顶标	TOPMAK	____点	助航^⅜	∣)<iHr
货物集散地	TKKMNI.	点、面	—	0尿I
分道通航分隔涙-	TSELNK	线一	______交通航线	Olhei
分道通航制边界	TSSBNl)	线 —	交通航线	Ollier
分道通航制交汇处	TSSCHS	闻 -	______^a航线	Olhei
分道通航制分道	TSSLpT	面	交通航线	(lllιe∣
分道通航制环行道	TSSRUN	面	交通航线	ŋlher
分道通航分隔带	TSKZNK	面	_______^a航线	OlIlPl
调头区	TKNBSN	面		ba^e
双向航道分道	T*RTF∣'	面	交通航线	p∣l∣p∣
暗礁/适淹礁	l.∣WTR0C	点	在side Wiiler内，而深度小于玉C	base
暗礁/适淹礁	DWTROC	,威	在SJiir WiII円，外,或深度深于o r	-÷⅞lti∣i(bil^,d
瀑布	WATKAI.	点、线	(^,o∣Hpi(∙	ml®
瀑布	WATPAI.	点、线	非 ViJiiHfiir	OlhPl
紊流	WATTUR	点、缘面	—	Olhei

461

内河电子航道图技术规范(JTS 195-3—2019 )

续表I). 2. 1

物标名称	代码	几何形枚或属性	_______条件	显示类别
水利设施	WATCON	点	—	川 UlldUld
水文测量^Si-	WATMKA	点	—	t(llιer
沉船	WKKCKS	点、面	在鼠‘仆W打内，而深度小于乐J选作3. (，	I田户
况船	WKEcKS	点*面	(¹OIIHpTt¹	h必IF
玩船	WKKCKS	点、面	不在Hdie WaJFr内T或深度大于"JL非(単叫卩小	Hhiiulanl
水道断面	WTWpR F	S	—	oilier

注:①，如时所有其他信息；

②PS-内河电子航道图显示系统性能标准；

③rak W₁₁Ier-由安全等深线确定的安全水域；

^Ix)I心P 一基础显不；

¹ ⑸制UJMIaTd-标准显75 ；

⑥小，•安全等深线；

⑦(，卄II叩M .可见的或雷达显著物标;

(Wd小Wk因信息不充分而采用的默认分类:

⑨Zlll-岸线,，

D.2.2颜色标记与配色方案应符合下列规定，

D.2.2.1颜色标记和颜色应符合表D. 2.2-1-表D. 2.2-4的规定,

表D.2.2-1颜色标记

颜色标记	颜色	用途
APLRT	橘红	备用的计划航线
AKPAl	绿,短划线	AKPA物标和矢量
ARPA2:	绿,实线	危险的AKPA物标和矢量
CllBLK	黑/白〈灰)	通用,包括浮标轮廊缆
Ciiwirr	白/白	通用,包括多色浮标
CIICRI)	深灰	通用
CllGRF	浅灰	通用
CllBKN	棕	陆上救区等
CllCRN	绿	通用,包括浮标
CllKED	红	通用,包括浮标
CIIYIΛV	黄	通用,包括浮标和岸标
CIIM(J)	i⅛	危险物,重要的紫色航道图物标
CllMGF	浅紫	次重要的紫色航道图物标
CIICOR	橘红	由数据用户实施的人工航道图改正
CSTLN	深灰	岸线,包括码头和港池;代替陡峭岸上的安全等深线

462

附录D显示

续表 Iλ2.2-1

颜色标记，	颜色	用途
CDRSR	橘红	光标,也用于数据用户选定的电子方位线和可变R巨离标_____
DKPDW	白/黑	深水区的填充色,深度大于数据用户选择的深水等深线 -
DKPMD	蓝	较深水域的填充色,深于安全等深线
DEPMS	盜	较浅水域的填充色，浅于安全等深线 -
DKPVS	嚙	浅水区的填充色,用于浅水等深线 -
DKPIT	黄绿	低潮线和高潮线之间的潮间带填充色____________
DEPSc	•深灰	由数据用户选择的本船安全等深缓 -
DEpCN	灰	其他等深缓________________________
DNGllL	红	由数据用户采用的重点危险物符号 -
ISDNC	深紫	由IRCS根据数据用户选定的安全等深线和安全深度而自动选择的孤立危险物
LANhA	棕	无建焚物的陆地区域填充色_________________
LaNDF	深棕	对照棕色陆地物标（建筑物、堤场等）______________
LITKD	_____红	闪光及光弧
LITGN	绿	闪光及光弧
Im W	黄一	闪光及光弧________________________
NlNrl)	橘红.	由数据用户加到航道图上的"航行员注释"___________
NOPTA	____灰	无航道图数据的区域 -
ODTIAV	黑	轮廓线颜色,使叠加在水域上的符号更清晰
Ol∣TI.I.	標	轮廓线颜色,使叠加在陆地上的符号更清晰__________
PLKTE	i≡	本船的计划航线
RADIII	深绿	强雷达回彼 -
K A1)1.()	⅛⅛	弱雷达回波
KKSBI.	_____蓝	保留的符号、线或文本颜色_________________
HESY 帝	黄	保留的符号、线或文本颜色 -
NESCH	____灰	保留的符号、缓或文本颜色__________________
HFSO4	未规定	保留的符号、线或文本颜色_________________
RESO5	未规定	保留的符号、线或文本颜色__________________
BKSOfi	未规定	保留的符号、线或文本颜色_________________
KKSo7	未规定	保留的符号、线或文本颜色
RKSOS	未规定	为以后应用保留的符号、线或文本颜色_____________
SCLBR	橘红，白	1.5" ME的竖岸标准分划尺,约略给出显示范围
SNDeI	灰	深度深于数据用户选定的安全深度的水深__________
SNDG2	黑/白	深度等于或小于安全深度的危险水深 -
SHIPS	黑/白	带有速度矢量的本船符号或依比例而定的船形________
SYTHK	灰	来自次要定位系统的本船航迹
TKFCD	深紫	重要的交通航路物标

463

内河电子航道图技术规范(JTS 195-3—2019 )

续表1).2.2」

颜色标记	颜色	用途
TRFCr	紫	次要的航路物标______________________
TKNSP	透明	用于'•透明"区域填充,背景色75%•能穿透显示__________
IJlBCK	白黑	用户界面背景_______________________
UlIBDR	____灰	区分IECS操作显示与用户界面的边界_____________
HIAH)	蓝	用户界面上填充水颜色的区域 -
UIAI-T	棕	用户界面上填充陆地颜色的区域_______________
IllNrl)	深灰	用于有限的重要的用户界面文本______________
HINfT	灰	用户界面文本_______________________
UlNrB	蓝	用户界面上符号、线和文本的颜色 -
UlNre	绿	用户界面上符号、线利文本的颜色_______________
UlNrK	红	用户界面上符号、线和文本的颜色
LIINFM	紫	用户界面上符号、线和文本的颜色 -
IJlNru	橘红	用户界面上符号、线利文本的颜色_______________

表D.2.2-2白昼颜色表

颜色	色度坐标N	色度坐标丁	流明	_______颜色标记________
黑	0. 28	0.31	0.0	SNDG2 _τsι Iips₇Giiblkjjinpd_tOIjtiav
灰	0. 2g	0.31	1(}	CllCHl) J)EPSC.CSTLN JllBDR JllNbT
灰	6 28	0.31	25	5NDG1,DrPCN<11(；RLSYTRK,KK 耳 GR
灰	0. 2g	0.31	40	NODTA
白	0.28	0.31	80	dkpdw_tciivviit,l∣ibgk
篮	0.18	0.15	22	ri⅛blj∣inkb
蓝	0.21	0. 22	45	DKPV5JHAH)
蓝	0. 23	0. 25	55	DrPMS
蓝	0, 26	0. 29	65	DHPMD
紫	O. 30	617	20	ISDN(ITRreD,Cl IM CD, UINFM
紫	O. 28	0.24	48	TRrcr,cι IMeF
绿	O. 3'1	0. 56	60	Kadiilciichn JJTGN j∣inh;
绿	0.31	U. 5ft	20	RADLO
绿	S 26	0.42	30	AHPAl_τΛKPA2
黄绿	0.26	0. 36	35	DEPIT
黄	0.41	U. 49	70	CIIYLWjm W₇BKSYVf
棕	0.45	0.42	15	LAND 匕 UIlTl 丄
棕	O. 39	0.43	AO	CIIBKN
棕	O. 35	0. 39	50	LANDA, UIAbT
橘红	O. 50	0.40	32	CL∣BSK_τNINKO CllC()R, APLRT*CLBRJllNr()
红	<L58	0.35	W	PLRTE
红	0.48	S 3()	25	DNGiiL,Ciikkdjjtrd_tLiinkh

464

附录D显示

表D.2.2-3黄昏颜色表

颜色	色度坐标N	色度坐标7	流明	颜色标记
白	()・2閣	0.31	36	si IIPS_tSnix;? _τcι IWi ITji INH)
灰	0； 28	0.31	20	DEPS(IC，口川，Cl 1CRD,Cl IBLK JHBDH ,L∣INW∖RKSCR
灰	0.28	0.31	10	DEPeNTCllcRr,SNDCl ,SYTRK
灰	0.28	0.31	7.0	N() DTA
黑	0.28	0.31	0.0	dkpdwj!∣bck_tol∣tiM'
蓝	().18	0. 15	1()	Kesbljiinkb
蓝	0.21	0.22	5.0	DKPVS JHAFl)
蓝	0.23	0.25	3.0	DrPMS
蓝	625	0.29	LQ	DKPMD
紫	0.28	0.24	18	TRr(；D, Cl IMCD τ ISDNCJhNrM
紫	().30	0.17	7.0	TRrC*c IIMGF
绿	仇31	0.56	20	RADllLelIeRNJJTeNJllNrc
绿	0.31	0.56	7.0	KADLO
绿	》26	042	17	AKPAl_τAHPA2
黄绿	0.26	0.36	6.0	DKPIT
黄	0.41	0.49	34	Ciiyiavjjtyw_tKKsyw
棕	0.45	8 42	12	LANDLLllAFr
棕	0. 3U	0.43	S. 0	CIIBKN
棕	0； 35	0.39	5.0	LANDA J)1.∣TLL
橘红	0. 50	0.40	1()	CURSR,N IN∕()<I IC()R,MPIMT,5CLBR, IHNH)
红	0.58	0.35	8.0	PLRTK
红	0.48	6 3()	10	Pngiil_tCiirkdjjtbdjiinkb

表D. 2.2-4夜间颜色表

颜色	色度坐标*	色度坐标了	流明	颜色标记
白	0.28	031	5.0	SNI)(2,CI IW∣∣T,SI IIPSJHNH)
灰	d 2R	0.31	2.5	CllCRD,cι ∣BLK,CSTLN, depsc,l∣ibdk JiINrr
灰	().28	0.31	1.25	Cl l(；KF_sSN 1)(；1_: DKPCN_τ KESCK _τSYTKK
灰	6 28	0.31	1.2	NODTA
黑	0.28	0.31	0.0	I)EPl)WJllBCK,Ul∣T1ΛV
蓝	0. '18	0. 15	1.25	KESBLJlINrB
蓝	①21	0.22	0；8	DKPVS JHAKI)
蓝	0.23	0.25	<).4	DKPMS
蓝	8 25	0.29	8 2	DEPMD
紫	0.30	0.17	2.0	ISDNeJKrCD ,TRrajCI IMociIMGLlIINrM

465

内河电子航道图技术规范（JTS 195-3—2019）

续表 I). 2.2-4

颜色	色度^⅛%	色度坐标了	流明	颜色标记
绿	& 31	0.56	2.5	HMIlll ,ClicRNJITCNJiINrG
绿	0.31	0. 56	。抬	RADLO
m	0.26	0.42	'1.75	AKPAl _τARPA2
黄绿	0.26	0. 36	'1.2	CKPIT
黄	0.41	，49	3.0	CIIYLW J J^,Π ∖V_τ B ESY^V
棕	0.45	0.42	3.2	UIAhT
棕	0.35	口,39	n.8	IANDajllJTLL
橘红	0. 50	0.4()	1.25	CL∣RSK _s5CI.BK_τ NINFO_τ APIKΓ_τ Cl IGUH JJINKO
红	0. 58	0. 35	0.9	PLRTE
红	0.48	0. 3()	1.25	DNcllIrCllREDjITHALllNrR

D.2.2.2 配色方案应符合表D.2.2-5 ~表D. 2.2-12的规定。

表D. 2.2-5水上自然物标配色方案

水上自然物标	类型	颜色标记	颜色
⅛a	—	CSTLN	黑/白 -
岸线到低潮线间的区域两种深度带	（）	PEPIT	黄绿（^»）
岸线到安全等深线的区域	U	DKPVS	蓝
深于安全等深线的区域或四种深度带	U	DrPDW
岸线到选定的浅水等深线	U	DKPVS	深蓝/淡蓝
浅水等深线到安全等深线	0	DHPMS	浅蓝
安全等深线到选定的深水等深线	0	DKPMD	淡蓝/深蓝
深于选定的深水等深线	U	DKPDW	白/黑
安全等深线	—	DHPSC	深灰（粗线） -
其他等深线	—	I)KPeN	淡灰
浅于/等于安全深度的水深	fe	SlWc2	黑/白
深于安全深度的水深	好	SNDCl	淡灰（水深数字为清晰的符号）
疏浚航道	0	CIICRD	25%灰网点
疏浚符号	专II	GIIGKE	灰
______航道界线	—	CII(JHI)	灰,虚线
孤立危险物符号	&	ISDNC	深紫
危险岩石/兄船:障碍物	參	CllBLK	黑/白 -
非危险岩石,沉船T障碍物	W	CIICRD	灰
_______岩石滩	Ua	LANDK	深棕
ii	« Il	GIIGKF	灰色符号——小号灰色字
沙波	F	CIICRr	灰
浪花,急流等	* Il	Cl KrBI¹	灰

466

附录D显示

续表 D-2.2-5

水上自然物标	类型	颜色标记	颜色
浮船坞,道船（大比例尺）	—	CllBLK	黑/白
灯塔结构	*	ClIBLk	黑/白
系船柱,水中标塔等	g	CllBLK	黑/白 -
水池	—	Cl IGKD	深灰一
渔栅、渔网、渔场	--今	CIIGKP	灰
鱼礁,捕撈区一	..舉	CllcRr
_____渔业要求符号	乎	ClIGKF	灰
钻井平台等	* Il	CllELK
_______水下井口	含	CllcRF	灰
水下油、气管道	——去	CIICKI)	•探灰 -
水下上水,排污管道	--今	CIICKI''	灰
______水下电缆	--卓	CIICKI：)	•深灰一
浮标,岸标—全物标海图符豆~~	¥Il	CllBLK	黑/白
浮标,岸标一简化符号	中Il	CIlBLK+CII(NNN)	黑/白轮廓线,用红/绿/黄/黑填充
______发光符号	¥ Il	UT(NN)	红*绿,黄一
浮标、岸标的发光标志	⅛	ClIMGE	___^___
雷达反射器	*	CllCKD	灰
雾号	C	CIIMCI''	淡要一
______雷达应答器	W	CIIM(JI)	______深紫（新符号）______
无线电台	券	CIIMCF	淡紫
献道走向（浮标系统的指向）	A	CIIMCP	i⅛
等磁差级	—	CllMGr	⅛
______性质（浮标、灯）	Il	CIICKI)	灰,小号字 -
说明与注释（如〜展I""）	Il	CIICKI)	灰,小号字 -
等深线表	II'	CIKiRD	灰,小号字,横写_____
	Il	CIMRF	淡灰,中号或大号字

注磷型含义O区域,-一线，*-符号-文本.

表D.2.2-6水上辅助设备与航路物标配色方案

水上辅助设备与航路物标	类型	颜色标记	颜色
导航线（航道图上的航线）	—	CIIMCiD	紫
灯弧	—()0	CIUiRI) + I1Γ( NN )	灰线,彩条（待开发）
交通航路	—0 W >1	THreD	深紫,粗线
分道通航分隔带	1)	TRFcr	50%紫,透明填充
通行方向箭头		THKGD	紫,图案填充
深水与沿岸航线	字	THrCD	深紫
其他通航符号	*	THk霓F	紫

467

内河电子航道图技术规范（JTS 195-3—2019）

续表 I). 2.2-6

水上辅助设备与航路物标	类型	颜色标记	颜色
航道	—	TKrCr	紫,粗线
______推荐航线	—	TKrCr	紫,粗线
雷达导航线	—	THFer	_______紫一粗线_______
_____缆索渡船航线	--乡	CllBLK ÷ TB PCll	黑/白,加在紫色上粗线
_____自由机动船航线	--今	TKKCD	紫 —
禁区	..公	TRFCD	______深紫,粗线______
_____警戒区信息标志	..g W	CIIMCK	浅紫,粗线一
禁区和警戒区图形填充符	冬	CIIMCK	⅛⅛
_______引航站	噩	(；IIM(；r
警备站,信号站	W	CllMCF	浅紫 -
_______边界	..*	CIIMCK
警报	今	CIIMCD	紫色符号,用光标提取详细内容一
警告信息标志 -		CIIMCF	紫色符号,用光标提取详细内容

注接型含义,0一区域,一线，*-符号,"文本.，

表D. 2.2-7 陆地物标配色方案

陆地物标	类型	颜色标记	颜色
自然陆地区域	U	LAND A	浅株
自然物标（森林,沼泽她）	..?	IANl)F	深棕
地形,等高续	—	I.ANI)I∙'	深棕
岸线	—	CIICKD	深灰虚线
自然岸线	—	CSTLN	黑/灰白
______人工岸线	—	CSTLN	黑/白（直缓）
_____雷达敏感岸线	—	CsTLN +CIIMGD	黑/白,加在紫色的顶部
航行水域上的桥梁	—	CSTLN	黑/白,粗线
航行水域上的电缆、管道	—	CSTLN	黑/白,粗缓
净空高度	学Il	SNI)C2	黑/白
_______码头	—	CSTLN	黑/白.粗线
泊位编号	?Il	CllMGF	喋 -
起重机	⅛	ClIBLk	黑/白
港池（区）	0	CllBRN	深棕
渔港、小艇船坞符号	W	CllMuF	浅紫
陆上导航设施（如灯塔、标志牌）	W Il	CllELK	黑/白 -
显示物标	冬	CllBlk
非航行区域上的桥梁、电缆等	—	LANDF	深棕
堤道（柱桥\,拦水坝,堰（大比例尺）	—U	LA N DF+ Cl I BK N	棕色轮廓线,深棕色填充

468

附录D显示

续表 i).2.2-7

陆地物标	类型	颜色标记	颜色
堤道（桟桥）,拦水坝,堰（小比例尺）	—	IANl)F
建筑区		ClIBRN	深棕
城镇的轮廓等	—	LaNDr	深棕
建筑物、公路等	....⅞:	LANDF	深棕
大比例尺图上的建筑物	—U	CIIBKN ÷l.ANDK	深棕色轮廓线,棕色填充
陆上非主要助航物标的符号（例如不显著的教堂）	¥	.LANIJK	棕

注:类型含义心区域L一线.* -符号"文本.

表D. 2.2-8航行物标配色方案

航行物标	类型	颜色标记	颜色
船员的警告与信息	字	NINFO	橘纪_______
^^的注释	-Il	NINb¹O	橘红
手工航道图改正	—当Il	GlJGOH
计划航线	--Ii	PLRTE	红色粗点线
航向、航路点等	* Il	GIIKKD	红
转舵	-Il	NINKO	橘红
备用航线（包括标记）	-必II	APLBT	橘红虚线
船员强调的危险区	UW	DNCHL	50 %红色填充
依比例缩小的船型	—	SHIPS	黑/白,船体形状
船符（圆）	名	SHIPS	黑/白
航向矢量	—	SHIPS	黑/白
对地的航迹与航速矢量	-亭	SHIPS	黑/白
定向方位线	—	SHIPS
转向速率箭头	-会	用 IlPS	黑/白
航迹	—	SHIPS
辅助航迹	—	SYTRK
事件标记、时间	学Il	NlNro	橘红
位置线、定位	--⅛ Il	NlNHJ	橘红
任意定位的电子方位线（EBL）	—	NlNrU	橘红
任意定位的可变距离标（VR M）	—	NINNO
平行搜索（VKM与EBL）	—	NlN 附）
江流矢量	*	NlNH)	橘红
_______光标	—	CIlRSH

注:类型含义从区域L一缘S-符号JA文本..

469

内河电子航道图技术规范（JTS 195-3—2019）

表D. 2.2-9雷达地物配色方案

雷达物标	类型—	颜色标记一	颜色
______雷达图像	U	K λ 1)1.0-K APIII	绿,若干种强度一
无危险的雷达物标信息	..⅛	ARPAl	绿一
危险的雷达物标信息	..*	AHPA2	红

注:类型含义J"区域,一缘* 一符号..

表D. 2.2-10其他来源信息配色方案

_____其他来源的信息	类型	颜色标记	颜色
有关区域的各种信息	O	KESCK	_____灰色透明填充_____
有关点、线的各种信息	—* Il	KKSBl,RESY W	蓝、黄线 -
其他未定信息 -	—	RESo4-RES08	颜色未定

注:类刑含义,（）一区域,一线，W 一符号,"-文本.

表D. 2.2-11航道图及相关显示信息配色方案

航道图及相关显示信息	类型	颜色标记	颜色
标准分划尺（比例尺）	..*	SeLBK	___________fta___________
比例尺边界	—	CllCKF	灰
概略信息区	5	CllcHr	灰色斜线 -
无航道图数据区 -		NUDTA	灰色填充,夜间加灰色方形图案
水深单位改变	—	CIIM(J)	紫 —
非法定认可数据、数据终点线ɪ	—	Cl IKIiD	两条平行红线夹红色阴影线
警告文本（数据等）—	Il	CHGRl)	灰,在显示区边缘或窗口
注意事项、通告文本	Il	CllCRD	灰,在文本显示区
光标	—	CHBSR	橘红一与导航光标相同

注:类型含义.（）-区域,一线N一符号"文本

表D.2.2-12用户界面配色方案

_____用户界面	类型	颜色标记	颜色
背景	（）	IIIBCk
边框	—	UlBDK	灰一
水域的区域填充		Ularl)	深蓝/淡蓝
_____陆地的区域填充	0	UlAbT	棕一
限定的重要文本	Il	IllNrn	黑/白一
_______文本	Il	IlNlhT
_______文本	H	IHNKK
文本	Il	UlNrG	绿一
_______文本	Il	UINFO	橘红一
_______文本	Ii	UlNrB	蓝
_______文本	Il	LlINrM	紫一

注:①类型含义U区域"r线"文本,,

②用户界面和航道图显示在同一屏幕上时,降低用户界面的颜色和亮度

470

附录E检验内容

E.0.1 检验内容应符合表E.OjJ-表E. 0.1-6的规定，

表E.0.1-1与物标、属性、数据结构等相关的检验内容

检晚项代码	检睑项内容描述	检睑结果
1	检查没有边界部分是重叠的（即两边界的坐标是相同）	错误 -
2	检查所有的边都有一4⅞始结点和一个终止结点	错误 -
3	检查文件中的记录标识符NAMK是唯一的	错误 -
4	检查记录名（RcNM）取值符合附录C的规定	错误 -
5	检查记录标识编号（KCll））的取值范围为「1 -（2^j2-2）1	羣误
7	检查特征物标标识（F3D）及其生产机构（A（；EN）、特征标识号（FiDN）、特征标识区分号（FlDS）子字段取值符合附录C的规定	错误
8	检查每个物标中没有重复的属性代码	错误
9；i	检查线物标的方位M）RNT）取值为「1（正向）、2（反向）1	错误
91)	检查线物标的用法指示符（USAC）取值为「255（空）^∣	错误 -
9<∙	检查线物标的掩码指示符（MASK ）取值为「1（屏蔽）、2（显示）、255（无关）］	ri
Ioa	检查点物标的方位（ORNT）取值为「255（无关）］	错误 -
101)	检查点物标的用法指示符（USA（；）取值为「255（空）1	i⅛
10<∙	检查点物标的掩码指示符（M ASK）取值为Γ255（无关N	擋误
'11	检查用法指示符（USA⑴取值为「3〈被数据界限分割的边鼻）1的缓物标关联M-C（W H物标	错误
12	检查除组合物标（C_A（；（；K、C_ASS（n以外的所有特征物标都包含有FSPT属性	舞误 -
lɜa	对于多边界线物标.检查构成线性特征的矢量记录被顺序引用	胤⅜ -
nh	对于多边界线物标.检查一个矢量记录的终止结点与下一个矢量记录的起始结点是相同的	错误
13e	对于多边界面物标.检查构成多边形环的矢量记录被顺序引用	擋误
13d	对于多边界面物标,检查一个矢量记录的终止结点与下一个矢量记录的起始结点是相同的	帶误
'14	检查面物标的外边界和内边界最多共用一个相同结点	ii
15	检查面物标的起始边界和结束边界交会在一个公共连接结点上	错误 -
16	检查面物标外边界按顺时针编码	错误 -
17	检查面物标内边界按逆时针编码	错误
18⅛	检查面物标有且仅有一个外边界	错误

471

内河电子航道图技术规范（JTS 195-3—2019）

续表 l'λ 0.1-1

检驗项代码	检验项内容描述	检验结果
18b	检查面物标是首先关联外边界的	错澄
ISc	对于具有一个或多个内边界的面物标,检查内边界的用法指示符（ USAC）取值为「2 （内部边界）1	错误
19	检查所有与数据限制边框一致的边界（即具有CAra）V ="有效作用范Hl的M_ COVK界限）的用法指示符（IlSAC）取值为「3（被数据界限截断的外边界）1	错误
21	检查矢量记录指针（VRpT）指向边矢量记录	错误 -
22	检查边的起始结点和终止结点是有序关联的	ii
23	检查坐标只能编码为二维坐标（SC2D）或三维坐标（S（；3 Dl	错误
24	检查水深编码为三维坐标（sc3rn且具有x、y、Z值	错误 -
2加	检查边的起始结点和终止结点编码为相连结点	错误
25“	检查边的起始结点和终止结点由矢量记录指针（VKpT）指向	绪误
N6a	检查子字段敢值符合其定义的格式	错误 -
261)	检查子字段取值满足其定义的值域	错误 -
27	检查子字段格式符合附录C的规定	错误 -
28	检查数据集结构（I）SSI）中记录数与记录总数相同	错误 -
31	对于所有边界,检查SC2D坐标不同于起始结点或结束结点坐标	i⅛
32	检查记录更新是基于某个有效的记录NAME进行的	w
33	检查所有属性更新是基于某个有效的记录NAMR和属性代码进行的	绪误
34	检查指针索引更新是基于某个有效的记录NAMK和指针字段FFFJFSFr和VKFr 中的索引进行的	错误
35	检查记录版本号（RVKR）没有超出物标记录序列	错误 -
3齢	对于每个特征或者矢量更新记录,检查删除记录（DElMnD不包含附加字段	替误 -
36b	对于每个特征或者矢量更新记录,检查修改记录（MODIFY）或插入记录（INSKRT）包含緻俘段	错误
38	检查任一更新记录只包含一个 m>c字段、ι个V HPC字段、一个用PC字段和一个 S（；Cc字段	错误
4<)	检查满足以下所有条件的任意两个线特征物标是关联在一起的: m两个物标具有相同的物标类和属性值编码； {2）两个物标都基于具有相同空间属性的线性要素而构成；（3）两个物标具有一个或两个公共相连结点,此相连结点是线物标的起始结点或终止结点；（4）每个相连绪点不会被满足上述三个条件的两个以上的物标所共用	警告
42	检查关联于地表面特征物标的边满足以下条件之一：（1）被两个她表面特征物标关联且具有不同方位（UR NT）属性值（正向和反向〃（2）被有效作用范围类（CAT（X）V ）取值为「1〈有效作用范H \ ］的地理覆盖范Hl （M_ CUVR）元物标关联	鹏

472

附录E检验内容

续表 I'：. 0.1-1

检验项代码	检賤项内容描述	检验结果
43	检查等深线（DEPCNT）与地表面特征物标（未测区（UNSAH/）、疏浚区（DHGAR口除外）边昇重合	警吿
44	检查深度范围（I）EPARE）物标的深度范围值I（DKVALI八深度范围值2（ PKVA 1,2）（ENC中最浅值、最深值除外，）与等深线值（∖∙7LDCU）取值相同	警吿
45a	对于每个线特征物标，除泊位〈BimTIKL架空线缆（CBL311））、水下线缆（CBLSIJB八传送装置（Cl）NVYR）、深水航道中心线（DwHTCL）、轮渡航缘FKRYRTh 水上养殖场（MaRcuI」、系泊绞缆设施（MDHFA（；矗导航线（NNINE ）、水底/陆地管道（PlPS3,）、推荐航道中心线（KCRTCL）、推荐航线（RECTKe）外，检查不与另一个具有相同类别的线物标重叠	警告
45lι	检查以下线特征物标不与另一个具有相同类别和相同属性值的线物标重叠:泊位（BEHTllS）、架空线缆（CBM）IlD八水下线缆（CBlSUB）、传送装置（CONVYH）、深水航道中心线（DWKTCL臻轮渡航线（FHRYRT）、水上养殖场（MAHCUlJ、系泊绞缆设施（Mt）HlNC）、导航线（NAV∣,N∣＜）_v水底/陆地管道（PlPSt）IJ、推荐航道中心线（RCRTeL）、推荐航线（RKCTRC）	警吿
46	检查物标的终止日期（I）ATENm不早于开始日期（PATSTA ）所对应的时间	箱误一
47 a	检查所有具有SIfCΓB1属性的LlGHTS物标和KTPBCN物标,确认它们也具有SKC-,∣∙K2属性并且与swyrηι属性取值不同，反之亦然	绪误
48	检查所有具有SeVALl和SCVA12属性的M_SR済物标,确认ScVaLI属性所确定的比例值大于SCVA12属性所确定的比例值（即SCV A 1.1的属性值小于SCVA 1,2的属性值）	错误
49	检查所有具有DRvALl和DMAL2属性的物标,确认DRVALl属性值小于或等于 DRVAl2属性值	错误
50	检查构成NAVLNE物标或CATTKK = 11■基于固定标志系统］的HEcTHc物株的所有结点/顶点位于一条直线上	错误
51a	检查岸线（COALNK）不与岸线建筑物（SLCUNS）缓物标共用边界	警告 -
511)	检查岸线（COALNE）不与水位效应（WATlMV）取值为「1 （高潮时部分淹没）、2（高出）1或被陆域（LNl）ARE）覆盖的岸线建筑物（SLa）NS）面物标重叠或共边	警告
52 a	检查她面高程（I,NDKl*）线物标被陆域（LNlMKH）面物标覆盖	错误一
52 h	检查她面高程（LN DKI*）点物标满足以下条件之一：（1 ）被陆域（I，NDaRE）面物标覆盖；（3）位于陆域（LNDAKE）点物标上; （3 ）位于水位效应（MATLEV）取值为「1（高翻时部分淹没L.2 （高出用的沉船（WKI，：CKS）面物标上	错误

473

内河电子航道图技术规范（JTS 195-3—2019）

续表 E- ().1-1

检驗项代码	检聡项内容描述	检验结果
53a	检查倾斜地面（SIOGKD）被陆域（LNDAKK）面物标覆盖	绪误
53 b	检查坡顶线（Sn）TOP）被陆域（INDAKF）面物标覆盖或位于其边界上	触一
54a	检查起重机（ClUNl'S），陆地方位物（I.NDMKK）和筒仓/像（SlLTNK）面物标被陆域（I,Nl）AKE）、桥樂（BKIDGHh浮船坞（FlKDUC）、水上平台（Ulf PLF）或浮码头（Pt）N• TON）面物标覆盖	错误
54b	检查起重机（CHANES）、陆地方位物（LNPMRfc）和筒仓/罐（SlLTNK）点物标满足以下条件之一： ⑴与陆域（域DARK）、柱（PlLPNT）、支架/桥墩（PYLONS八水上平台（UFSPLF）、岸缓建筑物（SLCONS）或暗礁/适淹礁（IIUTROC）点物标重合； 0位于岸线（CaALNE）、水坝（DAMCUN）、桥梁（BKlDGlD '.浮船坞仆It）Duc）、浮码头（PONTON ）或岸线建筑物（SLCtINS）线物标之上	错误
54c	检查单体建筑（BlJlSCIj面物标被陆域（LNDARE）、桥梁（BHlDGE）、浮船坞（FLODOC）、水上平台（（）FSPLF）或浮码头（PONTON ）面物标覆盖	⅛⅛
55	检查没有陆域（LNDAKr）线或点物标被陆域（I,NDaRE）物标覆盖，除非它被湖泊（LaKaMn、河流（KIvrKS｝、船坞区（DoeARg、船闸（LuKKSN ）或渠道（CANMW）物标所覆盖	警吿
顕	检查建筑物区（BUAAHE）点物标满足以下'条件之一：（1）被陆域（LNDAKE）面物标覆盖; （2）与陆域（LNDAHE）点物标重合	错误
57 a	检查岸线（CO A LN E）不位于陆域（LNl）A KE）面物标之内或几个陆域（ LNcA RK）面物标之间	朝
59	检查療碍物（UBSTKN）线物标与面物标不共边	警吿
Go	检查水下线缆（CBlSuB）不被陆域（LNINKK）面物标覆盖	⅜⅜ 一
611	检查水位效应（WZn,EV 1取值为「3（水下/淹没）］的物标不被潮间带（深度范围值2 （DM AI2）取值小于或等于0的深度范围（DEPAKr））或陆域（LNDARE）面物标覆盖或与之相交	错误
611)	检查水位效应（WATLE、）取值为「3（水下/淹没）1的点物标不与陆域（LNl）AKE）点物标重合	错误
62	检查与岸线（Cl）ALNE）或岸线建筑物（SLCUNS）线物标共边的浮码头（PONTON ｝、蒐船（IUjLKES）及浮船坞（FLODOC）面物标同时与陆域（LNl） * H H）面物标井边	警吿
63	检查推荐航线（KKUrKC ）不与陆域（LNDaRE）、浮码头（PoNTUN ）、竟船（IluIkES）、浮船坞（Fn）E）C）或水位效应（WATMN）取值为「1（高潮时部分淹没八2 （高出）］的线物标或面物标相交	错误
P4	检查锚地类（CATACll）取值不为「8（小型船系泊区.）］的锚泊区（*CI I AHE）点物标奠面物标不位于限制（KICSTRN ）取值为Γl（禁止抛锚）1的物标内或与之重叠	警告

474

附录E检验内容

续表 l'L ().1-1

检验项代码	检睑项内容描述	检验结果
65	检查位置重合、灯弧叠迭且状况（STATuS）取值不为「4（不用的）、仅备用的） √11（熄灰的”的灯（LICHTS）的灯类（CATLIT）、灯质状态（HXCl,3、灯质（IjTClIH ）、信号周期（SlcPEK ）及信号组（SlGcHP）取值不完全相同	警告
67	检查没有物标是完全相同的（即同样的物标类,同样的属性描述和相同的几何形状）	错误
71 _u	检查用法指示符（USA⑴取值不为「3（被数据界限分割的边界）1的面物标的掩码指示符（MWSK）取值不为「1（屏蔽N	警吿
711)	检查线物标的掩码指示符（M ASK）取值不为「1 （屏蔽）1	擋误
72	检查主物标不从属于自身的从物标	堪误一
73α	检查属性值前，后不包含空格	警告 -
73h	检查列表型属性不包含空格	警吿
74	核查任何位于深度范围（DEPAKE）水域中的浮动的I）EPCNT物标〈未与组1的物标共享边界■ 1满足以下条件：DRVA12 > VAl.DCO > I）H VALl （本项检查仅用于DKPAKK物标的PKVA 1.1和DMAl2被明确编码且具有不同属性值的情况）	错误
75	检查处在疏浚区（I）HeaKE）之中的等深线（DEPCNT）满足等深线值（VALDg）大于深度范围值I（DHVOl）	错误
76	检查等深线（DEPeNT）不与浮船坞（rn）l）l）C）、冠船（HULKES）、陆域（LNDAKK：）或浮码头（Pt）NTt）N）面物标相交或位于其中	错误
77	检查等深线（I）EPCNT）不相交	雜误
78	检查面物标没有边界自相交	错误
79	检查线物标边界相交于相连结点	错误一
81	检查水深点与另一个水深点位置不重合	错误 -
82	检查线物标或面物标的关联边不重复	错误
83	检查相连结点或孤立结点不重合	警告 -
84a	检查孤立结点没有标记为相连结点	错误一
84b	检查相连结点没有标记为孤立接点	错误
86	检查点物标的特征记录（包括水深特征记录）只引用一个空间记录	错误
87	检查边的点没有连续重复	错误
88a	检查面物标方位（OKNT）取值为「1（正向）3（反向	错误一
SSli	检查面物标用法指示符（USAG）取值为「1（外部边界）、2（内部边界）、3（被数据界限分割的边界）］	错误
88c	检查面物标掩码指示符（MASK）取值为「1（屏蔽）、2（显示）255（无关）］	i⅛
89a	检查主物标没有重复关联同一从物标	銷误
89b	检查从物标没有从属于多个主物标	错误
93 A	^-检查水位效应（WATLRV）取值为「4（干出7、5（适淹）］的物标不与陆域（LNIKKH）面物标相交	错误

475

内河电子航道图技术规范（JTS 195-3—2019）

续表 l'λ 0.1-1

检照项代码	检验项内容描述	检验结果
93b	检查水位效应（W ATLKV ）取值为「4 （干出15（是淹）］的煮物标不与陆域（LN. DARE）点物标重合	⅛⅛
94	检查更新（EH）文件特征记录至空间记录指针控制（WPC）字段中修改信息使特征记录至空间记录指针（FSm字段与修改前不同	错误
好	检查字段数据集参数（DSPM）中注释（CaMT）子字段采用词汇级别0	错误
96	检查非关联（CjSS⑴或集合（C-AGGR）物标要素到要素记录指弁（FFW）字段中关系指示符（HlND）取值不为「3〈等同）］	W
97	检查物标的测量结束日期（SUKEND）不早于测量开始日期（SURSTA）所对应的时间	错误
98	检查具有主从关系的物标没有单独存在	翻
5(X>	检查物标位于有效作用范围类（CATC（W ）取值为「1 （有效作用范围N的地理覆盖范围（M_C（）1 K）元物标之内	错误
501	检查被地理覆盖范围（M-CtWK ）元物标覆盖的单元界限为矩形	错误
503	检查物标的特征物标标识（F3D）在数据集中唯一	⅜⅛ —
505	检查单元具有地理覆盖范围（M_（X）VR）、助航标志系统（ M-NSYS）和数据质量〈M_QU a IJ元物标	错误
507	检查必备属性取值不为空缺	错误 -
5(‰	检查包含多个颜色（COLOUR）属性值的物标的色彩图案（C3PAT）属性值不为空缺	错误 -
5081)	检查色彩图案（（RLPAT）取值非空的物标的颜色（C3OUR）至少包含两个属性值	错误
512	检查浮点型（r）和整型（D属性字段不用无效"0"填充	错误 -
513	检查物标属性值不与其元物标定义值重复	⅝i⅜ —
515	检查边界用法指示符（USAG）取值为「3（被数据界限分割的边界）］的物标掩码指示符（MaSK）取值为「255（空＞1	警告
5164	检查主物标为点状物标时,主物标与其从物共用该点	错误
516 b	检查主物标为线状物标时,其从物标位于主物标之上	绪误
5'lħ<-	检查主物标为面状物标时,其从物标位于主物标之内	错误 -
517a	检查组合物标至少关联两个特征物标	错误 -
517 b	检查组合物标的关系不为"自关联"	错误
517(∙	检查组合物标中物标几何图元（PRlM）取值为「255（无几何形状）1	赞误
517e	检查组合物标中关联物标的关系指示符（KIND）取值为「3（同级H	错误 -
518*	检查地表面特征物标的特征圮录标识符（FHlm中组（CHuP）子字段取值为「1（地表面特征物标）］	朝
51≡U>	检查不为地表面特征物标的特征记录标识符（FRlD）中组（GRuP）子字康取值为「2 （其他特征物标）］	错误
519a	检查地表面特征物标被有效作用范围类（ca'ror取值为「1（有效作用范围N的地理覆盖范BkM-COVH）元物标覆盖	错误

476

附录E检验内容

续表 K. ().1-1

检验项代码	检览项内容描述	检脸绪果
519b	检查地表面特征物标不相互压盖	错误 -
520a	检查数据集结构（DSSl）中特征记录属性（ATrF）的词汇级别（AALL）的取值为「0（词汇级别。）或1（词汇级别1）1	错误
5201)	检查数据集结构（DSSl）特征记录中国家属性（N ATF）的词汇级别（NAUJ取值为「0 （词汇级别0）√l（词汇级别1、或2（词汇级别2） 1	错误
52Od	检查不为特征记录国家属性（NATF）的字段使用了••词汇级别2”	错误 -
520e	检查特征记录属性（AlTr）和特征记录国家属性（NATr）与数据集结构（DSSl）的词汇级别（2LL）、词汇级别（NALL）同时满足：（1）特征记录属性（ATTF）使用的词汇级别在数据集结构（DSSl）的词汇级别（A A 1.1,）中定义, （2 ）特征记录国家属性（NaTF）使用的词汇级别在数据集结构（DSSl）的词汇级别（NALlj中定义	错误
523	检查单元结束符（UT）和字段结束符（H'）使用规定的词汇级别	错误 -
52 Ia	检查物标的中文名称（NuBJNM）与英文名称（OB₁INAM ）不为相同或空缺	警吿
5211)	检查物标的中文信息（NIN FoM）与英文信息（IN FOK M ）不为相同或空缺	警告 -
52 h∙	检查物标的中文引航区（NPLl）ST）与引航区域（Plu）ST）不为相同或空缺	⅞fr
52 Id	检查物标的中文正文描述（NTXTl）S）与正文描述（TXTDS（：）不为相同或空缺	i⅛
522	检查具有中文名称（NOBJNM）的物标的英文名称（UBJNAM）不为空缺	擋误
524	检查数据集参数（I）SPM）中深度度量单位（Γ）l.∣NI）的取值为r'l（∣'∣）l	错误 -
525	检查数据集参数（I）SPM ＞中位置精度单位（Pt.∣NI）的取值为「1 （ "C ]	⅛⅛
526	检查数据集参数（DSPM）中坐标单位（C（）I.∣N）的取值为「1（，）]	错误 -
531	检查数据集文件的命名符合6.3. 5. 3款规定	错误
533	检查更新仆:氏文件不使用数据集标识（DSlD）的更新日期（I w）T）	错误 -
534	检查删除单元仅包含数据集标识（I）Sll））的版本号（EDTN）且取值为「0]	错误 -
536	检查重复字段具有重复因子	蜜误
539	检查数据集标识（DSlD）中数据集结构类型标识（PHuQ的取值为「'1 （ EN ）或2 （HR）I	错误
545ι	检查基本数据集（KN ）和更新数据集（ER）中必备记录、字段和子字段不为空缺	错误 -
542	检查对于灯类（CATljT）取值不为「1（固定）]的灯（Llclrl3）淇信号组（SI（XJKF）属性值的开头和结尾为“（）"	错误
544	检查物标不被有效作用范BI类〈CATa）V ）取值为「2（无效作用范围”的地理覆盖范围（M-COVH）重叠或覆盖	错误
545	检查物标类代码符合附录A中规定	错误 -
546	检查属性类代码符合附录A中规定	擋误
547	检查物标的属性值符合附录*与附录B中规定	错误 -
548	检查地理覆盖范围（M-CUVH ）元物标完整且不相互重叠或覆登	#«

477

内河电子航道图技术规范（JTS 195-3—2019）

续表 l'λ 0.1-1

检验项代码	检聡项内容描述	检験结果
54⅛	检查数据质量（M_OIIAI.）元物标完整且不与深度范S （ PKPAHE）或疏浚区（DK♦ CARlD重叠或覆盖	错误
550	检查数据质量（M-QuVJ元物标完整且不与等深线（DEpCNT）、障碍物（UBSTRN）、水深（SuUNDc%、暗礁/适淹礁（UWTRtM：1或与况船（WKECKS）相交或重叠的未测区（U NSA H E）重叠或覆盖	错误
551a	检查文本属性值中不使用格式控制（⑴）字符	i⅛
55 Ib	检查更新指令（RUlN）不为「3（修改＞］的记录中不包含删除字符	竟误
553	检查地表面特征物标不包含开始日期（D ATSTA八终止日期（DATENl））、定期开始日期（PERSTA）和定期终止日期（PEKHNI））属性	错误
554	检查仅关联一个有效作用范围类（CA TCOV ）取值为「1（有效作用范围）］的地理覆盖范BK M-COVK ）元物标的边不被一个以上地表面特征物标共用	错误
555	检查基本数据集和更新数据集中的数据是有序的	错误 -
557	检查信号时序（SlCSEQ）符合规定格式	错误 -
558	检查物标信号周期（SMPKR）取值为信号时序（SleSEQ＞中明、暗间隔之和	错误 -
559“	检查状况〈STATUS）取值为「1〈永久的）］的物标不包含「2〈偶然的）、5 （周期的/间歇的）或7（临时的）］属性值	错误
5591>	检查状况（灯ATI! S）取值为「3 （推荐的）］的物标不包含「4（不用的）或11 （熄灭的＞］属性值	错误
559-	检查状况〈STATI!心取值为「4〈不用的）］的物标不包含「5（周期的/间歇的、或9（强制性）］属性值	W
559 d	检查状况（STATUS）取值为「5 （周期的/间歇的N的物标不包含「11（熄灭的）1属性值	错误
559₁∙	检查状况（STATUS）取值为「9（强制性）］的物标不包含「11（熄灭的）］属性值	触一
5591	检查状况（SrATuS）取值为「16（有人看守的）］的物标不包含「17（无人看守的）］属性值	错误
559K	检查状况（ STATUS）取值为「8〈私有的）］的物标不包含「14（公共的）］属性值	错误 -
5t‰	检查特征物标标识（F31））相同的物标具有相同的物标类和属性值	错误 -
5601)	检查特征物标标识（H）II））相同的物标使用相同的点几何图元	错误 -
567	检查颜色（⑺LuU R ）、表面性质限定术语（NaTQIg）和表面性质（NATSUH1之外的属性不存在相同的属性值	错误
568	检查非空定期开始日期（PEHSTq）和定期终止日期（PEREND）的属性值不同	請误
569	检查具有非空定期开始日期（PEKSTA）的物标的定期终止日期（PKKKND）不为空缺	错误 -
570	检查具有非空定期终止日期（PEREND）的物标的定期开始日期（PERSTA ）不为空缺	错误 -
571	检查边上点间隔在编辑比例尺下不小于0.3"""	⅞i
572	-检查具有非空中文名称（ND闵NM）的物标英文名称（OKlNAM）不为空缺	1«

478

附录E检验内容

续表 K. 0.1-1

检验项代码	检睑项内容描述	检验绪果
573	检查具有非空中文信息（NlNFUM）的物标英文信息（INH）NM）不为空缺	错误 -
574	检查具有非空中文正文描述（NTXTDS）的物标正文描述（TXTDSc）不为空缺	错误
IOOfi	检查更新数据集（Etn和对应基础数据集（KN）使用相同的词汇级别	错误
IoO8	检查更新数据集（KR ）和对应基础数据集（EN ）的数据集标识（DSlD）和特征物标标 IR（KOH））中使用相同的生产机构（AcHN ）	错误
IOlO	检查记录更新指令（RulN）取值为「3（修改）］的更新数据集（IqH）和对应基础数据集（EN）的特征记录标识符（FHID ）和特征物标标识（FUID）字段相同	错误
1011	检查正文描述（TXTDSC）.中文正文描述（NTXTDS）和图片显示（PK：KKP）中关联的文件存在且符合命名规范	错误
1012	检查目录文件存在	错误
IOB	检查盘卷名符合6.3. 6条规定	銷误
1015	检查文本和图片文件名符合6.3. 5.4款规定	⅞⅛
1017	检查目录文件符合6. 3.4条规定	错j⅝ -
IOlX	检查数据集中目录目次（CATD）实现方法（IMPL）子字段的取值为"別町二进制）"	错误 -
IoI 9	检查正文描述（TXTDSC）和中文正文描述（NTXTDS）中关联的文件不同或空缺	错误 -
1021a	检查非再版数据集中数据集标识（DSlD）更新号（I!PDN）取值与数据集扩展名相同^	错误 -
1022	检查包含非ASCIl格式文本文件的数据集同时满足: （1）该ASCII文件被中文正文描述（NTXTOS）关联；（2）数据集结构（I）SSI）特征记录中国家属性（NATF）词汇级别（NALL）的取值为［2 （词汇级别2）］	错误
1023	检查图片文件为TlFF文件格式	错误
10241	检查目录目次（CATD）中最南端纬度（SLAT）、量西端经度（MoN）、最北端纬度（NLAT）和最东端经度（MON）定义的数据集边界与地理覆豊范围（NLCOVR）元物标的范围一致	错误
10241)	检查更新单元与对应基本单元的数据集边界相同	错误
150Oa	检查线缆区（CBlARK ｝不被陆域（LNDARE）覆蓋且不与之相交	警告 -
150Ob	检查河床（SBDAKE）不被陆域（LNDARE）覆盖且不与之相交	i⅛
1502	检查空间物标不使用平面基准（IK）HD AT）属性字段	错课
1503	检查包含垂直基准面（YERDAT）属性且不为高程基准（M-VDAT）和深度基;t（ M_ SDaT）元物标的物标至少包含非空高度/海拔（ELEV*T）、高度（IIElClIT）、封闭竖向净空（∖5RCCL）、、竖向净空（VERelH3开放竖向净空（VrKCUPI或安全竖向净空（\: ERCSA）属性值之一	错误
'1504	检查数据集参数（DSPM ）中高程基唯（VDaT）子字段的取值不为空缺	籍误 -
1505	检查高程基准（M_\」）AT）元物标中垂直基准面（VnWAT）的属性值与数据集参数（DSPM）中高程基准（VDAT）的属性值相同	错误
1506	^-检查包含非空高度/海拔（此EVAT∖、高度（UElCuT）、封闭竖向净空（VEKCCL）、竖向净空（VERCLR）、开放竖向净空（VEHCOp）或安全竖向净空（VKHCSi）属性的物标不与高程基准（M-Vl）AT）元物标相交或重叠	错误

479

内河电子航道图技术规范（JTS 195-3—2019）

续表 l'λ ().1-1

检驗项代码	检验项内容描述	检验结果
1507	检查高程基潅（M-VDAT）元物标不相互重叠	绪误
1508	检查深度基准（M-SDAT）元物标不相互重叠	⅜⅜ -
1510	检查数据集参数（DSPM）深度基唯面（SDAT）子字段的取值不为空缺	鳄
1511	检查深度基街M-SDAT）元物标中垂直基准面（VKHDAT）与数据集参数（DSpM ）的深度基准面（SI）AT）子字段取值不同	错误
1512u	检查水深（SuuNl）C）物标不与水深基?t（ M_SDw门元物标相交或毗邻	m
15121)	检查包含水深值（VALSuln、等深线值（VALDCU）、水位效应（WATL"），水深说明（KPS（）ID、深度范围值I（DR 1.1 ）或深度范围值W（DHV *2 ）属性值的物标不与水深基銜MS）AT）元物标相交或重叠	错误
1515a	检查物标的开始日期（DATSTA）、终止日期（IMTKNl））、定期开始日期（PKKSTa ）和定期终止日期（PEREND）属性符合附录B中规定	错误
151511	检查物标的数据来源日期（StwDAT）、测量开始日期（SLlKSTa）和测量结束日期（SUKEND）属性符合附录B中规定	错误
1516	检查状况（STATUS）取值为「5（周期的/间歇的）］的非地表面特征物标中定期开始日期（PEKSTA）和定期终止日期（PERHND ｝属性的取值不为空缺	警告
1517	检查开始时间（TlMST4）和终止时间（TlMEND）属性符合附录B中規定	⅜⅜ 一
1518*	检查数据集标识（DSlD）的生产机构（m"：N）子字段取值有效	翻
15181ι	检查数据集标识（DSll））的生产机构（V；KN）子字段取值与数据集文件名中前两位字符相同	W
1522 b	检查扩展名不为:000.的数据集文件中数据集标识（DSl D）的更斯日期（UAl）T）属性不为空缺	错误
1523b	检查扩展名为0«0"的数据集文件中数据集标识（DSID）的发布日期〈ISDT）对应时间不早于更新日期（IIADT）	错误
1524	检查被扫测区（S出PaKE）覆盖的数据质量（M-QlHI,）元物标不包含深度范Il值1 （I）RVM,1）属性值	警告
1525	检查包含深度范围值MDRvALl）属性值的数据质量（M_QUAL）元物标的位置精度 CPoSaeC）属性值为空缺	軻
1529	检查被数据质量（M_QU* J覆盖的物标与该元物标的水深测量技术（TECSUln属性取值相同	错误
1531	检查数据质量（M-QU".）元物标位置精度（PUSACC）、水深精度（SUUacC八测深质量（QUASOU）和水深测量技术（TEcSaII）精度不低于数据置信度区类〈CAT"）C）属性值表示的精度	第误
1541	检查水深（M）UNDC）物标与测量可靠性（NLSREL）元物标的测深质量（QUA里）11）属性取值不同	错误
1545	检查包含水平精度（IK）R ACO的物标具有水平净空（IK）RCLR）属性值	错误

480

附录E检验内容

续表 l'L ().1-1

检验项代码	检睑项内容描述	检睑结果
1546	检查包含垂直精度（VEKAeC）的物标至少具有封闭竖向净空（VERCCL）、竖向逢空（YERcLK ）、开放竖向净空（VKRCOP）或安全竖向净空（YEHeSA）属性值之一	措误
1549	检查数据集参数（DSPM）中数据编辑比例（CSCL）属性值不为空缺	错误
1550	检查数据编辑比例尺（M-CSeL）元物标中编辑比例尺（CSCAuD与数据集参数（I）SPM）中数据编辑茁例（CSC比取值不同	错误
1551	检查数据编辑比例尺（NLCSCL）元物标不相互重叠	i⅛
1553	检查最小比例尺（SeAMlN）属性值指示的比例尺不大于其数据编辑比例尺	履误
1554a	检查地表面特征物标不包含最小比例尺（SCAMlN）属性	環误 -
1554b	检查元物标不包含最小比例尺（SCAMlN）属性	错误
1563	检查河流（KlvERS）、渠道（C A N AIS八湖泊（LAKaKE）、船坞区（1）0（； A RE）或船闸（Lt）KBSN）不被陆域（LNDAKE）或未测区（I!NSaRE）覆盖	错误
1565	检查陆域（LNDAKE）和以下物标之一共边：（1 ）线物标：岸线（CoALNk：）、岸线建筑物（SL6UN5）、闸门（（ATgN）或水坝（DAMC0N）；（2）面物标：地理覆盏范围（M_CuVR ）、闸门（CAT（X）N）、水坝（ D3 MCON ）、河流（KlVKKS）,隧道（TuNNKL）汗船坞（PRYPOC八渠道（CANALin ,湖泊（LAKAKK）.船闸（Lt）KBSN ｝、船坞区（DoCARK）或陆域（LNDaKK）；（3 ）水位效应（W ATLEl ）取值为「1 （高潮部分淹没）、2 （高出）或6 （洪水泛滥淹没）］的面物标:干堤（CaUSWY）、.岸线建焚物（SLa）NS）、系泊绞缆设施（MaRraC）、配朋（WK*；KS）、障磚物（OBSTRN ｝或支架/桥墩（PYLONS）	错误
1566	检查岸线（（X）ALNE）或岸线建筑物（SLa）NS）不为河流（HIVERS）、渠道（CANA1$）、湖泊（I,AKAKK ）.船坞区（l）OCABK｝ X干船坞（DHVDt）G）和船闸（Lt）KBSN ）的陆域（LNl）A RE）范围内物标的边界	错误
1568	检查岸线建筑物（SLCDNS）面物标被陆域UNl）ARg、深度范Ia（DEPaRR）或未测区（UNSARE）之一覆盖	错误
1569	检查水位效应（S ATl,EV ）取值为「3（水下/淹没）、4（干出）或5（适淹）1的岸缓建焚物（SMX）NS）面物标被深度范围（DEPaRE）或未测区（UNSAK心覆盏	错误
1573	检查干船坞（DRYDac）被陆域（LNDaK K）面物标覆盖	错误 -
1577	检查船坞区（DacAKE）的空间位置与几何特征不与命名水域（SEaaR"相同	警告 -
1578	检查包含垂直基准面（VKRl）aT）的闸门（GATCUN）的竖向净空（VERcLR）属性取值不为空缺	错误
1580	检查闸门（GATCaN）面物标被深度范围（DEpaK口或陆域（I,NDARr）覆盏	普误
1581	检查船闸（LUKBSN）的空间位置与几何特征与命名水域（SK A a K R）不同	警告 -
1584	检查水位效应（W ATLKV ）取值为「1 （高潮部分淹没）.2（高出）或“洪水泛滥淹没）］的系泊绞缆设施（MDRINC）被陆域（LNlNKE）覆盖	错误

481

内河电子航道图技术规范（JTS 195-3—2019）

续表 E- ().1-1

检验项代码	检駿项内容描述	检脸结果
1589	检查状态（（；UNOTN ＞取值为「1 （建造中）、3（改造中）或5（计划建造中）1的物标的数据来源日期（SUHDAT）不为空缺	替吿
1590	检查地面她带（IN）HcN）物标被陆域（LNDAKE）覆盖	⅝⅜ 一
1592	^-检查与地面地带类（CATLND）取值为「2（沼泽）］的地面地带（LNDRcN）物标相邻的岸线（C（MLNE）满足以下之一: （1 ）岸线类（CAra）A ）的取值为「8（沼泽岸）1 ；（2）位置性质（QUA PUS）的取值为「4（近似的（不精确的）N	警告
1595	检查斜坡类（CaTSlQ）取值为「6（陡岸）］的坡顶线（SlOTUp）的空间位置与几何特征与岸线（（：（" LNK）不同	警告
1597	检查河流（RlVERS）的空间位置与几何特征与命名水域（SEAARI＜）不同	错误一
1599 a	检查急流（KAPu）S）或瀑布（ATrl.）不被河流（RIvKRS）覆盖	警告一
15991)	检查急流（R APIDS）或瀑布（WATFM,）不被陆域（LNDaK "或未测区（UNSaKE）覆盖	警吿
1602	检查湖泊（L A K A R E）的空间位置与几何特征与命名水域（S K A 4 K E）不同	蜜吿
1604	检查与地面地带类（CATLND）取值为「15（盐田）］的地面地带（I,NDKGN）物标相邻的岸线（CO AI.NE）的岸线类（GAT（X） A）取值为「2（平坦岸）］	警告
Ifio7 ；1	检查与植被类（CaTVl"n取值为门〈红树林）］的植被（VEeATN）物标相邻的岸线（CUALNE）的岸线类（CaT（XM ｝取值为「7（红树林）］	⅜⅛
I6O7I>	检查与植被类（C*TVKG）取值为「7（红树林N的植被（VEGATN）物标相邻的岸线（COALNK）的位置性质（QuAPaS）取值为「4 （近似的（不精确的））］	警告
1609	检查渠道（（X N A LS）的空间位置与几何特征与命名水域（S K A AKE）不同	警告 -
1614	检查隧道（TuNNEL）不覆盖铁路（KAlLWY）、道路（KDADwY）等非海道测量物标	⅞fr
1617	检查水坝（DaMa）N）面物标被陆域（LNDARE ）覆盖	绪误
1619	检查堤（DYKC（）N）面物标被陆域（LNDARE）覆盖	错误一
1620	检查与陆域（LNDARE）和深度范围（DEPARE ）、疏浚区（DRCAKE ）或未测区（IlNSAKK）之一共边的堤（DY K（RN）同时与岸线建筑物类（CATSM：）属性非空的岸线建筑物（SI,Ct）NS）线物标共边	错误
1623	检查穿过通航水域的桥梁（BRlDcE）具有桥塔类〈CATPYL）取值为「4（桥梁塔/塔台）或5（桥磁）］的支架/桥墩（PYLONS）	華误
1625	检查机场（AIRARE）和跑道（Kl）NWA Y）使用关联（C-ASS⑴组合物标	警吿
1630	检查河流（RlVKKS）、船闸（1"KBSNx船坞区（D（）（:AMD、湖泊（LAKA印D或渠道（C A N A LS）面物标不与建第物区（BuAARE）重叠	警吿
1637	检查水位效应（WATl,M \取值为「1 （高潮部分淹没）、2 （高出）或6 （洪水泛渡淹没N的支架/桥墩（PY Lt）NS）面物标被陆域（LNDARE）覆盖	错误
1 Ml	检查暗礁/适淹礁（IIWTK（心不与水深（SOUNl）C）重叠	⅞S
1644	^-检查与地理覆盖范围（NLcovR）共边的深度范围（DEPARt）的共边处不存在线性特征物标	警告

482

附录E检验内容

续表 I'：. 0.1-1

检验项代码	检睑项内容描述	检验结果
1646	检查疏浚区（DRGARK ）的深度范围值I（I）R V A 1,1 ɔ与深度范围值2 （ DR∖，312）取值不同	警吿
1648	检查疏浚区（I）RGAHR）的测深质量（QlNSOU）取值为「1例维护水深）或11（不定期维护）］	错误
1651	检查扫测区（S*PAKE）被深度范围（DEPARK）或疏浚区（DRGARE）覆盖	错误一
1652	检查空间位置与几何特征相同的数据质量CLQUAL）元物标与扫測区（SWPAHEl 的深度范围值I（DR V A 1.1）属性相同	错误
.1654	检查扫测区（SWPAHE）的水深测量技术（TE（；Suu）取值为「6（扫海拖索）、8（垂直回声测深系统扫测）或13（侧向扫描声纳扫测N	错误
：1655	检查与扫测区（S%∙P4KID具有相同空间位置与几何特征的数据质量（M-QHAlj元物标不包含位置精度（PuSAcC）属性	错误
1659 a	检查水深说明（KXPSOI!）取值为「1 （小于周围水深区）］或空缺的沉船（WKKCkS）与其所在深度范围"宛PARFi同时满足：（1）沉船（WK*：KS）的水深值（VMst）2大于所在深度范围（DHPAR"的深度范围值 I（DHVALll ；（2）沉船（WKECKS）的水深值（ValsUln小于或等于所在深度范围（DrPAKE）的深度范围值2（ IWVala）	错误
16.591,	检查水深说明（EXPx）U）取值为「1（小于周围水深区）］或空缺的沉船（WKKCKS）与其所在疏浚区（DHCAKK）同时满足：（1）况船（W,K阳KS）的水深值（VALSUu）大于所在疏浚区（DKGARE）的深度范围值 I（I）KVAI.!）; （2）玩船（WHECkS）的水深值（VAlS31）小于或等于所在疏浚区（DHGAB心的深度范圉值 2（1）KVAl2）	错误
1660	检查水深说明（EXPSUU）取值为「2（等于周围水深区N的沉船（WREcKS）与其所在深度范围（DEPAHE）或疏浚区（DRCARr）满足沉船（WHEeKS）的水深值（YMSUU"卜于或等于深度范围（DEPAKE）或疏浚区（DHGARK）的深度范围值I（DRv的深	错误
Ififila	检查水深说明（EXPSUU）取值为「3（深于周围水深区）］的沉船（WRrCKS ）与其■所在探度范围（DEpAHE）满足沉船（WKFCKSl的水深值（VMSQu）大于所在深度范围（I宛PAKH）的深度范围值2〈 DRkAl2）	错误
166Ib	检查水深说明（EXPSOU）取值为「3（深于周围水深区）］的沉船（MRKCKS）与其所在同时具备深度范围值1 （I）KvM』）和深度范围值2（ DRtAl2）的疏浚区（DKGARK）满足沉船（WKECKS）的水深值（VMsUu）大于所在疏浚区（I）KGaRE）的深度范围值2 （DHvAl2）	错误
166b∙	检查水深说明〈EX PSOl!）取值为「3（深于周围水深区）1的玩船（MR*：KS）与其所在仅具备深度范围值J（DKkM.1）的疏浚区（DK（HRK）满足沉船（WRKCKS）的水深值（V用.S3也大于所在疏浚区（DKCARE）的深度范围值1（ DRVALl）	错误

483

内河电子航道图技术规范（JTS 195-3—2019）

续表 E- ().1-1

检睑项代码	检验项内容描述	检験结果
1662	检查沉船（WRECKS）、障碍物（UBSTHN）被深度范围（DRPARE）、陆域（LNDAKr）或未测区（UNSAKlD覆盖	错误
1665»	检查水深说明（EXPSUU）取值为「1［小于周围水深区）］或空碘的障碍物（UBSTRN）与其所在深度范围〈DEPAHK ）同时满足：（1）一碍物C OBSTRN）的水深值（VALSOU）大于所在深度范围（I）EPARK）的深度范囤值 I（DKva ι,n ；（2）障碍物（（）BSTRN）的水深值（"LS31）小于或等于所在深度范围（I）EPAHI，：）的深度范围值2（DHYM2）	错误
16ħ5lι	检查水深说明（KX PS（）I I）取值为「M小于周围水深区）］或空映的障碍物（OBSTK N）与其所在疏浚区（DKCAR心同时满足：（1）障碍物（UBSTHN）的水深值（VAl制川）大于所在：疏浚区（I）KCAHH）的深度范围值 MDHv 41,1）； ⑶ 障碍物（UBsTKN ）的水深值（ValsDlD小于或等于所在疏浚区（DKGAHE ）的深度范围值2（1）RvAl2）	W
1666	-检查水深说明（HXPS3D取值为「2（等于周围水深区N的障碍物（（如STRN）与其所在深度范围（DEPAHE）或疏浚区（DR（IAKE）满足障碍物（OBSTRN）的水深值（VAL一 Sau）小于或等于所在深度范围（I）KPARE）或疏浚区（I）KGAKK）的深度范围值1 （DHVALl）	错误
1667»	检查水深说明（EXPS31）取值为「3（ •深于周围水深区）］的瞭碍物（OBSTRN ）与其所在深度范IS（DEPAKH）满足障碍物（I）BsTKN ）的水深值（VALSULl）大于深度范围（Dicpakio的深度范围值2（ DRVAla）	错误
16fi7 h	检查水深说明仆:XPS3D取值为「3（深于周围水深区）］的瞭碍物（（）BsTKN）与其所在同时具备深度范围值1.（ DEVALn和深度范围值2（ DHvAl2）的疏浚区（DR（JARK）满足議碍物（UBSTRN ）的水深值（VALS3.I）大于所在疏浚区（I）ReAKE）的深度范围值 2（DHv412）	朝
1667。	检查水深说明（EXPSUl!）取值为「3（深于周围水深区）］的障碍物（UBSTRN）与其所在仅具备深度范围值I（DKVALl）的疏浚区（DRcARg满足障碍物（UBSTKN ）的水深值（VAIs3J）大于所在疏浚区（I）KCARE）的深度范围值1 （l）RVAI.l）	错误
1670	检查沉船（WRECKS）、障磚物（DBSTNN ）面物标与位于其上的点物标的水深说明（EXPSt）U）、测深质量（QUASU2、水深测量技术（TE（；St）U ）*水深值（VALSUu）和水位效应（WAMMV）取值相同	警吿
1671	检查物标类和除数据来源表示（St）RlND）、数据来•涼日期（SORP AT）和最小比例尺（SCAMlN）之外的属性值相同的线物标与面物标的几何形状不同	警告
1672	检查陆域（LNl"RE）、沉船（WRECKS'）和障碍物（（）BSTHN）之外的点物标不位于具有相同物标类和属性值的面物标内	错误

484

附录E检验内容

续表 I'：. 0.1-1

检验:项代码	检睑项内容描述	检脸绪果
1677	检查包含浮标形状（Bt）YSlIP）属性的系泊纹缆设施（MUKFaG中的系泊绞缆设施类（CATMuR）的取值为「7（系船浮简）］	错误
1679	检查物标属性类型符合附录4中规定	错误
1681	检查带有交通流（TKvle）取值为「」（驶进底2 （驶出）或3 （单向）］的推荐航线（KECTHC）线物标几何方位特征与方位（UHlENT）属性值相差不超过5。	错误
1682	检查推荐航线类（CNTRK）取值不为「2（不基于固定标志系统）］的推荐航线（HECTKC）和导航线（NAvLNE）为集合（C_3（；（；R）组合物标	警告
1683	检查由集合（（；」CGH、）组合物标关联的推荐航线（KEcTt«：）和导航线（NAvlNE）的方位（（）MENT）属性值相同	错误
1685a	检查分道通航制边界（TSSBND）为分道通航制分道（TSSLPT）及分道通航制环形道（TSSKuN）的外部边界	错误
1685b	检查分道通航制边界（TSSBND）不为分道通航分隔带（TSEZNE ）与分道通航制分道（TSSLPT）、分道通航制环形道（TSSR（）N）或近岸交通区（ISTZN心的内部边界	错误
1686	检查分道通航分隔线（TSELNE）位于分道通航制分道（TSSLPT）或分道通航制分道（TSS LpT）与近岸交通区（ISTZ NE ■）之间	错误
1687	检查分道通航分隔带（TSEZNE）位于分道通航制分道（TSSl,PT）、道通航制分道（TSSirr）与近岸交通区（IsrZNE）或分道通航制分道（TSSLpT）与分道通航制环形道（TSSlWN）之间	错误
.1688	检查分道通航制交汇处（TSSCK5）位于至少4个分道通航制分道（TSsLPT）的交叉口处	错误
1689	检查分道通航制交汇处（TSSCRS）不与分道通航分隔带（TSEZMD重叠或相交	错误 -
1690	检查分道通航制环形道（TSSRt）N）不与分道通航分隔带（TSKZNK）重叠或相交	型误 -
'1692	检查深水航道部分（DWRTPT）被深度范围（I）EP*HE）或疏浚区（I）HCAHE）覆盖	绪j⅝ -
'1693	检查包含物标名称属性的深水航道部分（DwKTPT）或深水航道中心线〈PWRTCL）不使用组合物标	警吿
'1694	检查带有交通流（TK "斗C）取值为「1 （驶进）、2（驶出）或3（单向）］的深水航道中心线（D*KTCL）几何方位特征与方位（UHIHNT）属性值相差不紹过5。	错误
169f>	检查交通流（TKAFlC）取值为「1（驶进底2（驶出'）或3（单向”的推荐航道中心线（HCRTeL）的几何方位特征与方位（URlENT）属性值相差不超过5"	错误
1702	检查状况（STaTuS）取值为「4（不用的）］的水下线缆（CBLSllB）不包含线缆类（CATCBL）属性	警吿
1703	检查水下线缆（CBlSHB）的线缆类（CATeBL）取值不为「3（传输线）］	绪误
1704	检查具有垂直基准面（、%R∣）AT）的架空线缆（CBlcllD）包含竖向净空（VFRCLH）或安全竖向净空（VEReSA）属性	错误
1706	检查柒空线缆（CBLU川務A水下线缆（CBLSIJB泓水底/陆地管道（PlPS3.）和架空管道（PP3ID）的状态（CUNDTN）取值为「1（建造中八5（计划建造中N或空缺	错误

485

内河电子航道图技术规范（JTS 195-3—2019 ）

续表 E- 0.1-1

检驗项代码	检验项内容描述	检验结果
1707	检查缓缆区（CBlAHln的线缆类（CATCBIJ取值为「1（电力线）、4（电话线八5（电报线N或空缺	错误
1709	检查状况（STATUS）取值为「4（不用的）］的水底/陆地管道（PIPSUL）不包含管道/导管类（CATPlP）和产品〈PR3）CT）属性	警吿
1712	检查状况（STATuS）取值为「4（不用的）1的架空管道（PlPUllD）不包含管道/导管类（CATPlP）和产品（PHODCT）属性	警吿
1721	检查雷达反射器（RADRrL）不与浮标或岸标关联	赞误
1722 a	检查助航设备物标从属于助航结构物标或另一助航■设备物标	警告 -
1723	检查构成助航设备的点物标具有相同的空间位置	错误 -
1724	检查助航设备与助航结构具有不同的物标名称	警告 -
1725	检查包含灯〈LIGHTS）的助航设备以其作为主物标	⅛⅛
1726	检查有效作用范围类（CATC（N ）取值为「1 （有效作用范围）］的地理覆盖范围（M_ CuVR ＞元物标被助航标志体系（MARSYS）非空的一个或多个助航标志系统（M-NSYS）物标完全覆盖	错误
1727	检查具有助航标志体系（MARSYS）属性的助航标志系统（M-NSYS）不相互重叠	W
1728	检查具有方位（DRIENT）属性的助航标志系统（M-NSYS）不相互重叠	i⅛
'1729	检查浮标或岸标的结构特征、顶标和灯光与其助航标志体系（MAHSYS）相符	错误
1735 a	检查具有助航标志体系（MAKSYS）属性的浮标或岸标物标的该属性值与覆盖该物标的助航标志系统（M-NSYS）的M AKSYS属性值不同	错误
1735 ∣_l	检查具有助航标志体系（NMKS、S）属性的灯（UCIlTS）物标的该属性值与覆盖该物标的助航标志系统（M-NSYS）的M AKSYS属性值不同	错误
1750	检查从属于浮标的灯（1,1CllTS）不包含高度（IlMClIT）属性	⅜⅜ -
1751	检查具有方位（ORIENT）厲性的灯（UGlrrS）灯类（CaTIjT）取值为「1（指向灯）或16 （波纹作用灯）］	错误
1752	检查灯质（LITCIIR）取值为「1（定光）］的灯（LIGHTS）不包含信号组（SICCKP）、信号周期（SlGPER）和信号时序（SlCSEQ）属性	错误
1754	检查灯",ICIITS｝与高程基准（M—VDAT）元物标具有不同垂直基准面（VEKlMT）	錯俣
T755	检查灯（LlellTS）的垂直基准面（∖也ND4T）与数据集参数（DSPM）高程基椎（Yl）AT）子字段的取值不同	错误
1756	检查灯类（CATlJT）取值为「4（导向灯N且不含「M指向灯）或16（波纹作用灯）1的灯（LlellTS）不包含方位（OR IKNT）厲性	错误
1757	检查灯类（CATLlT）取值为「19（水平灯组）或20（垂直灯组）］的灯（I.ICIITS）的灯光组（MLTYI,T）取值大于1	朝
1758	检查灯类（C4TLIT）取值为「17（应急灯）1的灯（IM:IlTS）与其他灯（IMMlTS）共用空间位置	错误

486

附录E检验内容

续表 E. 0.1-1

检验项代码	检睑项内容描述	检验结果
1762.	检查雷达反射器（RAl）RFlj不与雷达可视（CUNKM））物标相交或重叠	普侯
1764	检查检查状况（STATuS）取值为「1（永久的）］的物标不包含定期开始日期（PEKSTA ）或定期终止日期（PKRKNI））属性	错误
1765.1	检查数据质量（M-QuaL）和数据精度（M-4CCY）元物标被有效作用范围类（CATC（）V）取值为「1（有效作用范围）］的地理覆盖范围（M_c（）vm完全覆盖	警吿
17651)	检查数据质量（M—QUAL）不与数据精度（M_AeCY）元物标童叠	警告 -
1766	检查正文描述（TXTDSC）,中文正文描述（NTXTOS）和图片显示（PlCHKP ）的属性值不包含多个文件名	错误
1768	检查水深（SUuNl）（；）与其所在深度范围（DEPaRE）或疏浚区（DHGAKg满足水深（St）UNl）C）的水深值（VALS31）大于深度范围（DKPARK）或疏浚区（DR（JARK）的•深度范围值Ml）KvaLl）	错误
1769	检查水深说明（KXPSuu）取值不为「3（深于周围深度范围）1的水深（StlUNED与其所在深度范围（DKPAKlD满足水深（SaUND⑴的水深值（V4IS（）l!）小于或等于所在深度范围（I）KPARE）的深度范围值2（ I）ME2）	错误
1770a	检查水深说明（KX PSau ）取值为「3（深于周围深度范IS ）1的水深（SuUND（K与其所在深度范围芻宛PaRE）满足水深（SUlDI）U）的水深值（IALSOu）大于深度范围（DKPARE）的深度范围值2（ DK V A 1,2）	警吿
1775>	检查水深说明（KX PSou）取值为「3（深于周围深度范围）］的水深（SOI!NDG）与其所在同时具备深度范围值1 （ DKkALl》和深度范围值2（ I）Kval2）的疏浚区（DR（ARE）满足水深（M）UND⑴的水深值（VAlS）U）大于所在疏浚区（DRCARE）的深度范围值2 （I）KVM21	警吿
1770t'	检查水深说明（KX PSuU）取值为「3（深于周Bl深度范围）］的水深（SuuNnG）与其所在仅具备深度范围值MDRVAu）的疏浚区（I）KCAKK）满足水深（SOuNI）C）的水深值（VMsuU）大于所在琉浚区（DK（XRE）的深度范围值1（ DRvALi）	警吿
1771	检查等深线（DEPCNT）与其相邻两个深度范围（I）KPAKR）同时满足: （I）等深线（I）EPCNT）的等深线值（VMLDCt））大于两个深度范围（DKPAKK）的深度范围值1（ DHVALl ）中的较小度（2）等深线（DKPCNT）的等深线值（VaLDCtn大于或等于两个深度范II（DKPAKKl 的深度范围值1（ DH \7Ll）中的較大值；（3）等深缘DKPCNT）的等深线值（VALDC（））小于或等于两个深度范SKDK也Rg 的深度范围值2（ I）KtAl2）中的较小值；（4）等深线（I）EPCNT｝的等深线值（VALl）C⑴小于两个深度范围（l）l<PAKI<）的深度范围值2（ DKV灯2）中的较大值	错误

487

内河电子航道图技术规范（JTS 195-3—2019 ）

续表 E- 0.1-1

检驗项代码	检駿项内容描述	检験结果
1772_iι	检查水深说明（KXPSOI!）取值为「1 （在周围深度范围内N或未知的暗礁/适淹礁（UWTROC）与其所在深度范围（DEpaRr）同时满足: （1）暗礁/适淹礁（UWTROC）的水深值（ValS3J ＞大于所在深度范围（DEPAHEl的深度范围值I（DRvA 1,1》； ⑵暗礁/适淹礁（ιιrrκoc）的水深值〈vaisol\|）小于或等于所在深度范围（DKpARE）的深度范围值2（ DHVAI2）	错俣
'1772Ii	检查水深说明（KXPSOl!）取值为「1 （在周围深度范围内）］或未知的暗礁/适淹礁（IMTKuC）与其所在琉浚区（DR（XRK）同时满足: （1）暗礁/适淹礁（Il WTKOG）的水深值（VALSUU ）大于所在疏浚区（I）K（KK£）的深度范围值MDHvALlX （2）暗礁/适淹礁（I） WTKOC ）的水深值（VALM）I!）小于或等于所在疏浚区（DKGARI'；）的深度范围值 2（ DKVAI ɔ）	朝
1773	检查水深说明（HX PS（） U ）取值为「2 （浅于周围深度范围）］的暗礁/适淹礁（DWTKOC）与其所在深度范围（DKPAKE）或琉浚区（DKCaKE）满足暗礁/适淹礁（U*TR（M：）的水深值（VAlS）In小于或等于所在深度范围（DHPAKE）或疏浚区（I）R（IARK）的深度范围值 1（ DRVALl）	警吿
1774«	检查水深说明（FXPSuu）取值为「3（深于周围深度范围）］的暗礁/适淹礁（ll∖⅛TROC）与其所在深度范围＜ DEPAHE）满足暗礁/适深礁（UwTHOC）的水深值（VAlsUu）大于所在深度范围（DEPAPt）的深度范围值2（ DHVMZ）	错误
177妬	检查水深说明（KXPSuu）取值为「3（深于周围深度范围）］的暗礁/适淹礁（UwTR（M：）与其所在同时具备深度范围值1（ I）M ALl）和深度范围值2〈 DRVAL2）的疏浚区（I）HcARE）满足暗礁/适淹礁（UWTROC）的水深值（YAI33\|）大于所在疏浚区（I）RCAK K）的深度范围值2（ OKV A12）	错误
1774t∙	检查水深说明（EXPSou）取值为「3（深于周围深度范围）］的暗礁/适淹礁（HVtTKt）C）与其所在仅具备深度范围值1（ DKvALi）的疏浚区（DK（XKE）满足暗礁/ 适淹礁（UWTKuC）的水深值（VTlSuI!）大于所在疏浚区（DUGAKr）的深度范围值1 （DKVALl）	错误
'1775	^-检查位于深度范围（DlePARE）、疏浚区（I）HCARK'1或未测区（1!NSAHK ）中的助航设备物标满足以下之一：（1）从属于助航结构物标据（2）位于建船（IluLKES）、陆域（LNl"用，：）或支柒/桥墩（PY10NS）点物标之上9 （3）位于架空线缆（CBn）IlD）、.传送装置（Ct）NvYK）、岸线（C（MLNK）、水坝类（CATDA M ｝取•值为「3 （防洪闸N的水坝（DAMCUN ）、桥梁（BK IDGK ）、浮船坞（FM）DoC）、系泊绞缆设施（MORFAC）、架空管道（PlP3II））、浮码头（N）NToN）或岸线建筑物（SLCONS）缓物标之中；（4）位于传送装置（CUNAY K、）或桥梁（BHDGE）面物标之中	错误

488

附录E检验内容

续表 l'L ().1-1

检验项代码	检睑项内容描述	检验结果
1776	检查灯（UClH $）的灯质（UTCIIH）和信号组（SE CKP）属性组合满足：（1 ）灯质（UTCllK）取值为「M超快闪光）1,则信号组（SlGeKP）取值为「（1 ）］; （2）灯质（LITCIIR）取值为「7（等明暗光）］,则信号组〈SICCRP）取值为「（1）］；（3）灯质（LITSR）取值为「9（联快闪光）］,则信号组（SlCCRP）取值为「为］；（4）灯质（IjTClIR）取值为「10（联甚快闪光）］,则信号组（SlCGKP）取值为「（）］: （51灯质（1,1TalR）取值为「11（联超快闪光）］,则信号组（SlcCK门取值为「（）］：（6 ＞灯质（IJTellH ）取值为「28（互光）］,则信号组（SI（XIRP）取值为「"］	警吿
1777	检查组合物标中被关联的物标不为空缺	蜡误 -
1778	检查灯类（CATUT）取值为「1（固定）］的灯（1,1CllTS）的扇形界线I（SEGTRl）和扇形界线2（ SECTR2）的角度差不超过10。	错误
.1779	检查深度范围（DEPARE）的深度范围值I（DRVALl）与深度范围值2（ DRVAL2）不同	错误 -
1781	检查具有主从关系且从物标为灯类（CATLlT）取值不为「6（航空障碍灯）、跳泛光灯）或9（条形灯）］的灯（LICHTS）的单体建然BulSCL）或陆地方位物（LNDMRK）的功能（FU NeTN）取值为「33（灯架｝］	警吿
1782	检查扫测区（S*PAHE）不相互重叠	错误
1783a	检查水位效应〈ATU）取值为「4＜干出）］的面物标不与深度范围值1 （I）BVALl）大于或等于0的深度范围（DEPAHE）相交	错误
17831,	检查水位效应（WATIMV］取值为「5（适淹）1的面物标不与深度范围值I（DKVAI_jI）大于0的深度范围（I）KPAKE ）重叠	错误
1784	检查空间物标的水平基准面（IK）Rl）AT）、位置精度（P（）SACC）或位置性质（QU.4-PaS）属性不空缺	警吿
1785	检查陆地方位物类（CATLMK）取值为「1双风车）或19（风力发动机）］的陆地方位物（LNDMHK）的状态（Ct）NDTN）取值为「4（无侧翼的）］	错误
1786	检查水位效应（WATLEv ）取值为「2（干出）］的面物标被陆域〈LNDA RE）覆盖	籍误 -
1787	检查共边导航线（NAtLNH）和推荐航线（RKCTRC）的方位（（）MENT）属性值相同或互补	错误
1788	检查共边导航线（NAY IND和推荐航线（RRCTRC）所在的聚合（C-ACCK）组合物标相同	警吿
」789	检查深水航道中心线（DwKTCL）,导航线（ NAVLNg、推荐航线（RECTHC）和推荐航道中心线（KCHTCL）线物标的几何方位特征与方位（DRIENT）属性值相差不超过5。	错误
1790a	检查具有方位（0RlENT）属性的灯（LICllTS）不同时包含扇形界＜1（ SKCTRI）和扇形界线2（ SKCTR2）	错误
17901)	检查具有方位（ORlENT）属性的灯（IJGllTS）不用于推荐航线（HKeTHe）或导航线（NlVLNE）的聚合（（:_A（；GH）组合物标中	错误
1790”	检查与具有方位（"KU，：NT）属性的灯（UGIlTS）美联的支撑结构物标不用于推荐航线（HECTKC）或导航线（NAVLNK）的聚合（C一氧;CH）组合物标中	错误

489

内河电子航道图技术规范（JTS 195-3—2019）

续表 E- ().1-1

检驗项代码	检脆项内容描述	检験结果
1791	检查导航线类（CATNAV ）取值为「3 （导航线指向一推荐航线）］的导航线（N A V. LNE）与（CATrKK）取值为「1 （基于固定标志系统）］的推荐与缓（KECTKe）共边	错误
1794	检查灯类（CATljT）取值为「（固定）］的灯〈IMUITS）不作为浮标或岸标的从物标	⅜⅜
1795	检查主物标、、从物标的开始日期（D*TSTA）、终止日期（DATEND）、定期开始日期（PEHSTA）或定期终止日期（PEREND）属性的取值相同	错误
1798	检查物标的中文信息〈NIN FOM）与英文信息〈IN FOR M）不超过300个字符	错误 -
1799	检查具有封闭竖向净空（VEHcCL）属性的桥梁（BRlDGI，：）其桥梁类（CATBKG）取值为「2（敞空桥）.3（平旋式），4（吊桥）、5（开合桥），6〈浮桥）、7（牽引桥）或8（传送带桥）1	警吿
1800	检查具有竖向净空（VEHCLR）属性的桥梁（BKlDeE）桥梁类（CATBHG）敢值不为 Γ2,（敞空桥）、3（平旋式八4（吊桥八5（开合桥）、6（浮桥）、7（牽引桥）和狙传送带桥）］	⅞⅛
1803	检查主从物标的最小比例尺（SCAMlN）取值相同	⅜⅜
'1804	检查隣碍物（OBSTKN）、暗礁/适淹礁（U*TR（）C ｝或玩船（WKEekS ）点物标不位于深度范Bi（I）EPARE）、琉浚区（DK（决HE）和未测区（UNSAKK）的边界上	错误
1805	检查船用服务设施与场所（SMcrAC｝面物标不与深度范围（DEPaRI，：）.疏浚区〈DKCAKE）和未测区（UNSAKE）相交	警告
1806	检查警告区〈CTN ARK）面物标不与等深线（I宛PCNT）共边	ii
il5O8	检查系泊线缆设施（MaRFAC）仅关联一个命名水域（SKA A KIO	is
il513	-检查深度范II（DEPAHE）包含深度范围值1（ DKVALl ）及深度范围值2（ DlnAl2 ）	错误
il515	检查港池（IlRBBSN）面物标不与陆域（LNl）ARE）重叠	⅞⅛
i】518	检查通航建筑物（EXcNST）包含深度范围值Ml）HVaL1 ）、通航建筑物类（CATEXS）和最小比例尺（S（KMlN）属性	错误
il5'19	检查水流（CuKENT）包含最小比例尺（SCAMlN ）属性	ff⅜ 一
11520	检查告警信号站（SISTA W ）包含吿警信号站类（CATSIW ）和最小比例尺（SCAMlN）属性	輙
4525	检查标志标牌（NaTMRK）包含标志标牌类（C*TNMK）、标志标牌功能（FNCTNM）和最小比例尺（ScAMIN）属性	错误
i!527	检查轮渡航缴FEKYRT）包含渡口类（CATrKY）和最小比例尺（SCAMlN）属性	错误 -
4529	检查航道里程标志（DlSMaK）包含航道里程标志类（C4TDIS）和最小比例尺（SCAMIN ）属性_______________________________________	错误
H 536	检查锚泊区（*CI IA RID包含最小比例尺（SCA MlN）属性	箱误 -
11531	检查锚位（ACllBRT）包含最小比例尺（SCAMIN）属性	错误 -
il532	检查泊位（BERTllS）包含最小比例尺（SCAMIN）属性	错误 -
il533	检查受限区域（RESAKE）包含限制（KKSTKN）和最小比例尺（SCAMIN）属性	错误
4534	检查通信报告区（CaMAKE）包含通信频道（CUMCII A）和最小比例尺（SCAMIN）属性	≡s
i1535	检查调头区（THNBSN ）包含最小比例尺（SCAMIN）属性

490

附录E检验内容

续表 I'：. ().1-1

检验项代码	检脸项内容描述	检验结果
11541	检查检查站（CllKPNT）包含检查站类（（ATCIIP）、国籍（IUTK）N）和最小比例尺（SCAMN）属性	错误
il543	检查交通信号站（SISTAT）包含交通信号站类（CATSlT）和最小比例尺（ScAMlN）属性	错误
il543	检查港口设施（IIK Brae）包含港口设施类（GATHA F｝和最小比例尺（SCA MIN）属性	错误一
il549	^-检查水位效应（WATLEv ）取值为「3 （水下/淹没）］的沉船（WRKCKS）包含水深值（YALSOU）属性	错误
「1554	检查水流（CURENT）面物标包含方向影响（I）IRlMP）属性	⅛⅛
「1555	检查水流（CuRENT）点物标包含方位（6RlENT）属性	⅞⅛

注:①地表面特征物标包括深度范围（DEPAKH）、疏浚区（DHcARK）、浮船坞（FL3）（）C）、意船（III!LKES）、陆域（LNl）AHE）、浮码头（PONTON）和未测区（IINSAKIΩ;

②与检睑项内容描述不一致的检脸结果分为错误和警告两大类.检验结果为“错误"时,可能出现图式符号显示不正确、数据无法正常加载甚至影响航行安全,检验中的"错误"应处理.检睑结果为"警告"时,一般不会对内河电子航道图数据的使用造成显著影响，可结合内河电子航道图的用途分类有选择性地进行处理.

表E. 0.1-2 UWTROC物标相关的属性值检验

水深值 (VAI ^0l.∣)	测深质量（QUASOU）	水位效应〈WATLEV）	水深测量技术（TKCS01.I）	水深精度（S0UACC）
未知	2（未知深度）或末定义	3（水下7下没八4 （干出）、5（适淹）或未知	未定义	未定义
未知	2（未知深度）或未定义 -	未知一	未定义	未定义
小于0	T （已知深度八3（可疑水深）、4 〈不可靠水深）、6（已知最浅深度八 8（报告水深值（未经测量））、9（报告水深值（未经核实））或未定义	4（干出）	任意值	任意值
小于0	7（未知最浅深度（给出安全富裕量））	4（干出）	未定义	未定义
等于6	1（已知深度）、3（可疑水深）、4 （不可靠水深）、6（已知最浅深度］、 8（报告水深值（未经测量））、9（报吿水•深值（未经核实））或未定义	5（适庵）	任意值	任意值
等于6	7（未知最浅深度（给出安全富裕量T	5（适庵）	未定义	未定义
大于0	一^-M已知深度八3（可疑水深）、4 （不可靠水深）、6（已知最浅深度底 8（报告水深值（未经测量））、9（报吿水深值（未经核实））或未定义	3（水下/淹没）	任意值	任意值
大于0	7（末知最浅深度（给出安全富裕量））	3（水下/淹没）	未定义	未定义

491

内河电子航道图技术规范（JTS 195-3—2019）

表E. 0.1-3 WRECKS物标相关的属性值检验

水深值 (VAI.S0I.I)	水位效应（WATLEV）	沉船类 (CATWKK)	测深质量 (Ql.∣ASOI))	髙度 (IiKICIIT)	水深測量技术（TKCSOI））	水深精度 (S()I.∣ACC)
未定义	3 （水下/淹役）或末知	1（非危险沉船）、2（危险玩船〉、3〈散布的沉船残骸（险恶地））或未知	2（未知深度）或未定义	未定又	未定义	未定义
	4（干出）或5 （适淹）	任意值	2 （未知深度）或未定义	未定义	未定义	未定义
	1 （高瀨时部分淹没）或2 （高出›	4 （露桅沉船）、5（部分船体或上层建範裸露的况船）或未知	未定义	任意值	未定义	未定义
未知	3 （水下/淹慢）或未知	1（非危险班船人2（危险沉船）、3（散布的沉船残骸（险恶地））或未知	2（未知深度）或未定义	耒定义	末定义	未定义
	^-4（干出）或5 （适淹）	任意值	^-2 （未知深度）或未定义	未定义	末定义	未定义
	M高潮时部分淹没）或2 〈高出＞	4 （露桅沉船）、5（部分船体或上层建筑裸露的玩船）或未知	未定义	任意值	未定义	未定义
小于0	4［干出）	任意值	7（^⅞□最浅深度（给出安全富裕量））	未定义	任意值	任意值
小于0	4（干出）	任意值	-1（已知深度1、3（可疑水深）、4（不可靠水深八6 （已知最浅深度）、8〈报吿水深值（未经测量））、9 （报告水深值（未经核实D或未定义	未定义	任意值	任意值

492

附录E检验内容

续表 K.0.1-3

水深值 (VALSOI))	水位效应（WATLEV）	沉船类 (CATWKK)	测深质量 (QI∣AS()I.Γ)	髙度 (Iikiciit)	水深测量技术（TECSOU）	水深精度 (S0l.∣ACC)
等于0	5（适淹›	任意值	1 （已知深度）、3（可疑水深）、4（不可靠水深八6 （已知最浅深度）、8（报告水深值（未经测量））、9 （报告水深值（未经核实））或未定义	未定义	任意值	任意值
大于6	3 （水下/淹役）	1（非危险沉船）、2（危险玩船八3（散布的沉船残骸（险恶地））或未知	7（未知最浅深度（给出安全富裕量1）	未定义	未定义	未定义
大于6	3（水下/淹没＞	!（非危险沉船）、2（危险沉船）、3（散布的沉船残骸（险恶地））或未知	1 （已知深度）、3（可疑水深）、4（不可靠水深八6 （已知最浅深度）、8（报告水深值（未经测量））、9 （报告水深值（未经核实））或未定义	未定义	任意值	任意值

493

内河电子航道图技术规范（JTS 195-3—2019）

表E. 0.1-4 OBSTRN物标相关的属性值检验

水深值 (VALS0L1)	水位效应（WATLEV）	测深质量 (QI.∣AS()I))	水深测量技术（TM：S（）ll）	水深精度（S0l∣ACC）	髙度 (IIICICIIT)
未知	3 C水E能扱）、 4 （干出）、5（适港）或末知	2（未知深度）或未定义	未定义	未定义	未定义
	1（高潮时部分滝没）或 2〈高出）	末定义	未定义	未定义	任意值
	7［薦浮）	未定义	未定义	未定义	未定义
小于0	4（干出）	1（已知深度八3（可疑水深）、4（不可靠水深）、6 （已知最浅深度）、配报告水深值（未经测量））、9（报告水深值（未经核实））或未定义	任意值	任意值	未定义
小于0	4（干出ι	7（未知最浅深度（给出安全富裕量））	末定义	未定义	未定义
等于0	5（适淹）	1（已知深度八3（可疑水深八4（不可靠水深］、6 （已知最浅深度）、8（报告水深值（未经测量））、”报告水深值（未经核实））或未定义	任意值	任^<	未定义
大于6	3 （水下/ 淹没）	1〈已知深度）、3（可疑水深）、4（不可靠水深］、6 （已知最浅深度）、8（报告水深值（未经测量"、9（报告水深值（未经核实））或未定义	任意值	任意值	未定义
大于6	3 （水下/ 淹没）	7（未知最浅深度（给出安全富裕量））	未定义	未定义	非定义

494

附录E检验内容

表E.D.1-5 MARCUL物标相关的属性值检验

水位效应（WAT 心）	水深值 (VA∣,SOt.∣)	测深质量（QUAM）U）
1（高潮时部分淹没）、2（高出）、5 （适淹）或7（漂浮）	未定义	未定义
4（干出）	小于。	1（已知深度）Q （可疑水深）.4（不可靠水深八6（已知最浅深度八7（未知最浅深度（给出安全富裕量）八8（报告水深值（未经测量））、9（报告水深值（未经核实））或未定义
4（干出）	未定义或未知	2（未知深度）或未定义
5（适寤）	等于0	I （已知深度八3 （可疑水深）、4（不可靠水深八6（已知最浅深度）、8（报告水•深值（未经测量））、9（报告水深值（未经核实））或未定义
5（适寤）	未定义或未知	2（未知深度）或未定义
3〈水下7淹没）	大于0	1（已知深度）、3（可疑水深八4（不可靠水深）,6（已知最浅深度）7（未知最浅深度〈给出安全富裕量））、8〈报告水深值（未经测量））、9（报告水深值（未经核实））或未定义
3〈水下7淹没）	未知	2（未知深度）或未定义
未知		2（未知深度）或未定义

表E. 0.1-6 SBDARE物标相关的属性值检验

表面性质（NATSI）K）	表面性质限定术语（N ATOIl A）
表面性质（NATSI）K）	1 （精细）	2 （中等）	3 （粗糙）	4 （破碎）	5 （黏性）	6 （柔软）	7 （刚性）	8 侬岩）	Q （石灰质）	10 （坚硬）
1 （泥）					V	V	V		V	√
2（黏土）					V	V	V			V
3（泥沙）	-√_	^-√^-	-√_		^-V-	~√^-	^-V-			√
4（沙）	√	√	V			V^z		V^z	V^z	V
5（石）	√	√	V*					V^z	V
6（砾石）	^-√^-	^-√^-	^-V^-					V	^-√
7（卵石）	^-√^-	v^,	V					V	V^z
8（中石｝								V	V
9（岩石）								√	V
11（熔岩）								~√^-
14（珊瑚）				V
17（贝壳）								V	V
18（圆石）

注:用V'表示允许使用的属性组合

495

内河电子航道图技术规范(JTS 195-3—2019)

附录F本规范用词说明

为便于在执行本规范条文时区别对待,对要求严格程度的用词说明如下：

(1)表示很严格,非这样做不可的,正面词采用“必须”，反面词采用“严禁"；

(2)表示严格,在正常情况下均应这样做的,正面词采用“应”，反面词采用“不应”或 "不得"；

(3)表示允许稍有选择,在条件许可时首先应这样做的,正面词采用"宜”，反面词采用"不宜"；

(4)表示允许选择,在一定条件下可以这样做的采用“可”，

496

引用标准名录

1.《信息技术信息交换用数据描述文卷规范》(GB/T 16684)

2.《信息技术信息交换用七位编码字符集》(GB/T 1988)

3.《信息处理八位单字节编码图形字符集第一部分:拉丁字母一》(GB/T 15273.1)

4.《信息技术通用多八位编码字符集(UCS)》(GBI 3000)

5.《世界各国和地区名称代码》(GB/T 2659)

497

内河电子航道图技术规范（JTS 195-3—2019）

附加说明

本规范主编单位、参编单位、主要起草人、主要审查人、总校人员和管理组人员名单

主编单位:长江航道局

交通运输部水运科学研究院

参编单位:长江航道测量中心

武汉大学

交通运输部科学研究院

广东省航道事务中心

江苏處交通运输厅港航事业发展中心湖南省水运管理局

黑龙江省航道局

主要起草人:李一兵（长江航道局）

费维军（交通运输部水运科学研究院）

吕永祥（长江航道局）

邓乾焕（长江航道局）

何明宪（长江航道测量中心）

（以下按姓氏笔画为序）

石昕（长江航道局）

冯晓（广东省航道事务中心）

冯新强（交通运输部水运科学研究院）刘力（交通运输部水运科学研究院）杨保岑（长江航道测量中心）李莉（长江航道测量中心）李晓雨（广东省航道事务中心）

何宇飞（江苏省交通运输厅港航事业发展中心）张鹭（交通运输部水运科学研究院）

陆培丰（湖南省水运管理局）周冠男（长江航道测量中心）宫彦萍（交通运输部水运科学研究院）

498

附加说明

顾群（交通运输部水运科学研究院）

徐乐（长江航道测量中心）

徐硕（长江航道测量中心）

徐秀梅（长江航道局）

黄莉莉（交通运输部科学研究院）

梁武南（长江航道局）

董爱民（黑龙江省航道局）

蔡忠亮（武汉大学）

熊金宝（长江航道局）

黎广宇（交通运输部水运科学研究院）

主要审查人:解曼莹

（以下按姓氏笔画为序）

万大斌、元建胜、王良玉、甘朝华、李宝森、肖京国、张安民、胡启亮、郝春明、徐斌胜、韩权卫

总校人员：刘国辉、邹永超、李荣庆、檀会春、吴敦龙、董方、吕永祥、何明宪、顾群、刘力、黄莉莉、蔡忠亮、李晓雨、董爱民、徐秀梅、梁武南、杨保岑、徐硕、周冠男

管理组人员:刘怀汉（长江航道局）

邓乾焕（长江航道局）

何明宪（长江航道测量中心）

顾群（交通运输部水运科学研究院）

杨保岑（长江航道测量中心）

499

中华人民共和国行业标准

内河电子航道图技术规范

JTS 195—3—2019

条文说明

1 总则.............................................................................................（505）

3基本规定.......................................................................................（506）

4数据源..........................................................................................（507）

4.1 一般规定.................................................................................（507）

4.2数据内容.................................................................................（507）

5 物标与编码....................................................................................（508）

5.1 一般规定.................................................................................（508）

5.2物标与属性..............................................................................（508）

5.3 编码.......................................................................................（508）

6数据结构与文件..............................................................................（509）

6.1 一般规定.................................................................................（509）

6.2 数据结构 .................................................................................（509）

6-3数据文件.................................................................................（509）

8 检验.............................................................................................（510）

9数据保护.......................................................................................（511）

附录A 物标与属性 ...........................................................................（512）

附录B编码....................................................................................（513）

附录C数据集数据结构.....................................................................（514）

附录D 显示 ....................................................................................（516）

附录E检验内容..............................................................................（517）

503

条文说明

1总则

1. 0.2内陆水域主要包括内陆江河、湖泊、水库、运河等,

505

内河电子航道图技术规范（JTS 195-3—2019）

3基本规定

3.0.3编码1 ~6源于国际电子海图标准,其中编码3（沿海图）、4（近岸图）5（港口图）、 6（锚泊图）在内河电子航道图中不适用,但为了与国际标准保持协调统一,仅保留其编号"

编码1为水域概要图,包含水域的总体特征,用于了解水域概要情况;编码2为航道概要图,包含航道概要情况,用于航行和航行路线规划;编码7为内河航道图，包含详细航道要素信息,用于内河航道上航行参考;编码8为内河港口图,包含内河港口详细要素信息,用于内河港口区域航行参考;编码9为内河锚泊图,包含内河锚泊有关要素信息,用于内河航道港口、码头等水域辅助停泊;编码A为叠加图,叠加在其他图上使用,用作临时通告"

3.0.5 ~3.0.6当小比例尺图中含有大比例尺图数据时,通过综合的方法把大比例尺的数据转换至小比例尺图上,这种处理能保证不同比例尺图上的要素来自同一数据源,保持内部精度的一致性,,

506

条文说明

4数据源

4.1 一般规定

4.1.2内河电子航道图用途分类不同,则内容的详细程度和侧重点不同,对数据源的要求则不同＜,

4.1.3用于制作内河电子航道图的数据要经过甄别筛选,以保证其合理、真实、可靠，数据源的处理一般包括格式转换、数据整理等工作,数据类型不同、制作平台不同,具体的处理过程亦不同,制作者根据实际情况确定处理方法.

4.2数据内容

4.2.1数据源的数据内容主要包括图形文件和说明性文件。图形文件格式在此不作规定,主要指矢量类型数据,通过制作成为内河电子航道图后,与图片、文本等说明性文件一起,按照本规范规定的数据结构与文件格式进行存储,形成数据集和文本、图片文件等一起组成交换集，

4.2.2通过对长江、西江、黑龙江、松花江、苏北运河、赣江、鄱阳湖等典型内河、湖泊的调研及电子航道图制作的测试,考虑内河航道要素的层次结构和要素之间的相关性,兼顾使用习惯,将图形文件内容按照9个类别列出，该分类不是强制分类，目的在于便于查找使用。此外,此分类也作为附录B的编排依据，

507

内河电子航道图技术规范(JTS 195-3—2019)

5物标与编码

5.1 -般规定

5.1.4特征物标按其属性分为四种：元物标、制图物标、地理物标、组合物标,制图物标是含有制图表达信息的特征物标,在内河电子航道图中禁用,•空间物标分为三种类型:矢量、栅格和矩阵类型,内河电子航道图制作采用矢量类型空间物标，

5.1.5 矢量类型空间物标为零维、一维或二维,分别对应结点、边和面,三者关系描述为四个拓扑级:制图线、链-结点、平面图、完全拓扑,矢量类型的空间物标采用链-结点拓扑表达.

5.2物标与厲性

5.2.2在一个数据集中存在三个级别的元数据,数据集的元信息、元物标、个体物标的属性信息.在内河电子航道图中,坐标系、高程基准、度量单位等在数据集的元信息中编码, 适用于整个数据集;单元的地理覆盖范围、数据质量和助航标志体系为必备元数据,使用元物标编码;深度基准在数据集的元信息、元物标、个体物标的属性三个级别中都可以编码,数据编辑比例尺在数据集的元信息、元物标两个级别中可以编码，当整个数据集深度基准和数据编辑比例尺一致时,优先在数据集的元信息中编码,不一致时,优先使用元物标编码"

5.2.4通过单元划分,将同一用途分类下的数据分成多个单元,单元可重叠,但数据不能重叠;单元与单元之间存在共边,数据位于边相邻边界上时,只能归属于一个单元;当一个数据跨越了多个单元时，则将其几何图形在每个单元边界处打断,变为多个数据,使其分属于不同的单元,但这些数据的属性描述要保持与打断以前一致，例如：中文名称为江心堤的线物标跨越了两个单元,被打断后分为了两部分,这两部分的中文名称仍然都叫作江心堤,其他属性也要与打断前一致"

5.3编码

5.3.2根据属性对于物标的重要程度,属性的用法分为必备属性、条件必备属性、可选属性,分别用M、C、O表示F浮点型、整型属性值不能用无效零填充,例如,信号周期为2.5s 时,属性SIGPER(信号周期)的值为2.5而不是02.500,

508

条文说明

6数据结构与文件

6.1 一般规定

6.1.1数据结构以树形结构描述,树形结构按前序遍历顺序进行解释,即自上而下,从左到右的顺序，树形结构图允许有重复字段,在一条记录内字段重复次数取决于所编码的数据，在某些情况下,可以省略不需要的字段。

6.1.2数据结构本身不能直接在不同的计算机系统间传输,为了进行数据传输,需要对数据结构进行物理封装,封装遵循《信息技术信息交换用数据描述文卷规范》(GB/T 16684).

6.2数据结构

6.2.1 一个数据集由一条或多条记录组成,一条记录由一个或多个字段组成,一个字段由一个或多个子字段组成,数据结构的最底层是子字段,子字段包括一个基本数据项＜w 6.2.2数据集分为基本数据集和更新数据集两种类型,更新数据集用于改变基础数据集中的一些信息，

6.2.3 一个实体对应特征物标的一个实例,特征物标的每个实例(除水深外)对应一条特征记录,物标SoUNDG(水深)属性值相同时,水深编码在一个特征记录中,水深的坐标编码在三维坐标(SG3D)字段中"在一个特征记录中，不能有重复的特征记录属性字段和特征记录国家属性字段.

6.2.4 ~ 6. 2. 5确定物标间关联的方法有两种,一是使用组合物标,二是指定主特征记录"

6.2.10二进制格式的浮点值要编码为整数值,编码方法为:整数值=浮点值X乘数因子，例如:某一经度值为34. 567809。,则通过乘以1000000转换成34567809,1 OOOoOO就是乘数因子.

6.3数据文件

6.3.1 ~6.3.2 一个单元内的数据作为一个数据集,多个数据集和文本、图片等说明性质的文件一起组成交换集"

6.3.4目录文件相当于交换集的目次表"表6. 3.4中的循环冗余校验码用作文件完整性检查，

6.3.5.2 EEE是数据集制作所遵循标准的版本号,例如：010表示版本1.0,

509

内河电子航道图技术规范(JTS 195-3—2019)

8检验

8.0.2 ~8.0.3对内河电子航道图检验过程的规定"

过程检查采用自检和互检相结合的方式,贯穿于整个生产过程，只有通过过程检查, 才能进行最终检查，,最终检查是在过程检查的基础上进行的再一次全面检查，

验收包括概查和详查,概查是对样本以外的影响数据整体质量的重要检查项的检查, 详查是抽取5% ~ 10%数据作为样本进行全面检查，

51()

条文说明

9数据保护

9.0.1本条对内河电子航道图制作系统的功能提出要求,以确保系统操作人员身份和操作的合法性，其中,用户身份标识唯一性检查和用户身份鉴别信息复杂度检查保证制作系统中不存在重复的用户身份标识,身份鉴别信息不易被冒用，登录失败处理限制了非法登录，权限控制功能通过系统功能模块限制操作人员在授权范围内对数据进行授权 ^^.

9.0.2内河电子航道图的管理者通过网络安全、数据库安全等技术进行数据保护，网络安全技术是通过部署安全设备,设置安全策略,实现对网络系统的硬件、软件及其系统数据的保护，数据库安全技术是通过数据库加密技术实现对数据库中的敏感数据加密存储‹,数据脱敏是指对某些敏感信息通过脱敏规则进行数据的变形,实现敏感隐私数据的可靠保护.

9.0.3内河电子航道图的发布者采用数据保护技术对数据本身进行保护，数字水印是向被保护的内河电子航道图数据嵌入能证明版权归属或跟踪侵权行为的信息,可以是制作单位的名称、标志、有意义的文本，同时又不影响被保护数据使用的技术，数字签名是数据发布者定义的他人无法伪造的一段数字串,这段数字申用于确认数据的来源和完整性,防止被他人伪造.

511

内河电子航道图技术规范(JTS 195-3—2019)

附录A物标与属性

A.1物标与属性列表

A. Ll ~ A. 1.2附录A是在对我国内河进行广泛深入调研和专题研究的基础上,借鉴有关国际标准,结合内河电子航道图制作实际,规定了内河电子航道图制作中允许使用的物标与属性，这些物标、属性及其关联关系构成了内河电子航道图的具体数据模型，允许使用的物标共计156个,包括地理物标145个、元物标9个、组合物标2个:,其中,沿用IHO S-57特征物标117个,吸收IEHG特征物标9个,根据我国内河航道实际扩展特征物标19个,元物标、组合物标未进行吸收或扩展.允许使用的属性共计191个,包括特征物标属性185个、国家语言属性4个、空间和元物标属性2个,其中,沿用IHO S-57 特征物标属性147个,吸收IEHG特征物标属性18个,根据我国内河航道实际扩展特征物标属性20个,国家语言属性、空间和元物标属性未进行吸收或扩展，为便于查找,物标与属性按缩写词字母顺序排序.

结合长江、西江、黑龙江、松花江、苏北运河、赣江、鄱阳湖等典型内河、湖泊电子航道图制作实际,我国内河航道常见航道要素均可通过本规范规定的数据模型准确表达"如果内河确实出现了无法用现有的数据模型准确表达的要素,且该新要素可能影响航行安全,可利用NEwOBJ(备用物标)进行编码"

A.2物标详细规定

A.2.1~A.2.4本部分规定了每个物标关联的属性,以及属性的用法。其中,A.2.1中列出的是每个地理物标均应关联的属性,为避免重复,A.2.2中不再列出"

A.3属性详细规定

A.3.1 ~A.3.3枚举型:从属性取值表中选择一个值作为期望输入值;列表型:从属性取值表中选择一个或多个值作为期望输入值,一般用逗点分开;浮点型:具有限定范围、分辨率、单位和格式的浮点数值;整数型:具有限定范围、单位和格式的整数值;ASClI码申型: 指定格式的ASCn字符串,按照规定的代码系统编码;任意字符串型：自由格式字母数字混合字符串,可以是文本或图形文件的文件名，,

512

条文说明

附录B编码

内河电子航道图制作中使用特征物标、属性对数据源中所包含的实体进行编码,本部分主要为规范使用人员提供参考，本附录中将常见的286个实体按照9个类别分92个表格列出，详细规定了每个实体的编码方法。此外,本附录也对9类元数据编码作了说明.

这9个类别为：控制基准数据、河道与水文数据、航道与港航数据、导助航服务设施数据、与通航有关的设施数据、近岸交通与管线设施数据、地貌与植被数据、境界数据、其他相关地物数据，此分类与4.2.2条保持一致,以便于查找，

本附录中286个实体要素编码共涉及105个地理物标（其中，内河航标涉及了航行标志岸标、航行标志浮标、信号标志岸标、信号标志浮标、专用标志岸标、专用标志浮标、警示标志岸标、警示标志浮标8个地理物标），通过制作长江、西江、松花江、赣江、苏北运河等典型河流的电子航道图,本附录内容在实体要素与物标、属性对应关系建立过程中体现了良好的适用性"若仍然有实体要素无法准确编码表达的,建议参考附录A、附录D,选择合适的物标、属性和符号进行编码和表达，

513

内河电子航道图技术规范（JTS 195-3—2019）

附录C数据集数据结构

C. 0.1 ~ C. 0.2数据集通用信息记录是识别交换信息的一般用途和特性的信息，数据集地理参考记录是数据集的元信息,包括坐标系、垂直基准面、数据编辑比例尺、深度度量单位、高度度量单位等信息,只在基本数据集中记录"矢量记录包含与特征记录相关的坐标信息,包括空间属性、拓扑关系以及更新指令，特征记录包含描述真实世界实体的物标信息,包括物标之间关系和更新方法等，

C.0.3-C.0.4数据集的版本号与更新号示例见表C-I..,

数据集的版本号与更新号表C-I

事项	文件扩展名	版本号	更新号
新^⅞集	.(XX)		0
更新数据集1	.Wl	]	1
更新数据集2	• 002		2'
......	......	......	......
更新数据集31	• 031	1	31
再版数据集	.(XX)		31
更新数据集32	• 032		32
......	—	.......	—
更新数据集45	.045		45
新版数据集	.(XX)		U
新版更新数据集1	.001		1
......	......	......

长名（LNAM）:该字段用作特征物标标识符的关键字，

空间记录指针（FSpT）字段的掩码指示符（MASK）子字段的值:1 i =屏蔽时,表示边被屏蔽,例如:因为跨单元而被分割开存在于多个单元内的面物标其共用边应屏蔽,使其仍作为一个完整的面要素显示,，当USAG子字段中的值被设置为Pi （外部边界被数据极限所截取）时,MASK子字段要被设置为:255!=无.其他情况下,MASK子字段要被设置为⑵=显示，

C.0.5记录标识符作为数据结构中的基本标识符，用以保持拓扑关系和在更新信息中确定信息地址,交换集中的每个记录都具有标识符,在每个记录的首字段，由记录标识号（RClD）和记录名（RCNM）两个子字段组合编码"

C. 0. 9 一个实体对应特征物标的一个实例,特征物标的每个实例（除水深外）对应一条特征记录,特征记录使用特征物标标识符进行区分,那么每个实例或者每个实体（除水深

514

条文说明

外）有一个唯一的特征物标标识符，同一个实体在不同用途的图中，因比例尺不同,可能呈现不同的几何类型,这些实体仍使用同一个特征物标标识符，如果一个实体被单元分割了,也具有同一个特征物标标识符，特征物标标识符不允许重复使用,即使是在一个特征物标被删除后，

515

内河电子航道图技术规范(JTS 195-3—2019)

附录D显示

D.1符号

D.1.1表D. 1. I中每个符号的名称唯一，

D.1.2物标、属性与符号指令的对应关系表中“######"表示无法识别的物标,若数据中存在无法识别的物标即使用此符号进行显示.

516

条文说明

附录E检验内容

本部分规定了与物标、属性、数据结构等相关的检验内容,共391条检验项,其中错误 317个、警告74个,大部分检验项源于558和IEHG标准,并根据附录A、B、C相关规定对检验项部分内容进行了修改"

517

SY( WNDFKMfil)

^~539~⁷6.08
