制定说明

船闸信息系统是船闸工程的重要组成部分,为船闸高效运行和船舶安全通行提供技术支持保障。随着我国水运事业的发展,对船闸信息系统设计提出了更高的要求,为统一船闸信息系统设计的主要技术要求,指导船闸信息系统工程建设与管理,交通运输部水运局组织有关单位,在总结多年来我国船闸信息系统工程的设计、建设、管理经验和创新成果的基础上,经深入调查研究,广泛征求意见、反复修改完善,制定本规范。

本规范共分8章和2个附录,并附条文说明，主要包括系统总体设计、船闸运营信息管理子系统、船闸设施设备信息管理子系统、船闸信息服务子系统、系统软硬件技术要求等内容"

本规范的主编单位为华设设计集团股份有限公司，参编单位为中交水运规划设计院有限公司、江苏省交通运输厅港航事业发展中心、长江三峡通航管理局、京杭运河江苏省交通运输厅苏北航务管理处、广西壮族自治区港航发展中心、湖南省水运建设投资集团有限公司、四川省交通勘察设计研究院有限公司，本规范编写人员分工如下：

1总则:王仙美刘轰

2术语和符号:王仙美刘轰郭亚中

3基本规定:刘轰王仙美齐俊麟

4系统总体设计:刘轰金坚良黄旦初

5船闸运营信息管理子系统:王瑞周红春刘军

6船闸设施设备信息管理子系统:王瑞徐爱彬沈旭鸿

7船闸信息服务子系统:石磊范晓锋朱伟强

8系统软硬件技术要求:郭亚中邹学颖

附录A：郭亚中石磊

附录B：王瑞

本规范于2020年Il月24日通过部审,2021年7月9日发布，自2021年9月I日起施行"

本规范由交通运输部水运局负责管理和解释，各单位在执行过程中发现的问题和意见,请及时函告交通运输部水运局（地址:北京市建国门内大街11号,交通运输部水运局技术管理处，邮政编码：100736）和本规范管理组（地址:江苏省南京市秦淮区紫云大道9 号,华设设计集团股份有限公司，邮政编码：210014）,以便修订时参考，

1 总则................................................................................................（1）

2术语和符号.......................................................................................（2）

2. 1 术语..........................................................................................（2）

2.2 符号..........................................................................................（2）

3基本规定..........................................................................................（3）

4系统总体设计....................................................................................（4）

4.1 一般规定....................................................................................（4）

4.2系统组成与功能...........................................................................（4）

4.3系统架构....................................................................................（4）

4.4系统性能....................................................................................（5）

5船闸运营信息管理子系统.....................................................................（6）

5.1 一般规定....................................................................................（6）

5.2船闸运行调度..............................................................................（6）

5.3过闸安全管理..............................................................................（7）

5.4过闸信用管理..............................................................................（8）

5.5船闸收费....................................................................................（8）

6船闸设施设备信息管理子系统...............................................................（9）

6.1 一般规定....................................................................................（9）

6.2船闸设施信息管理........................................................................（9）

6.3船闸设备信息管理.....................................................................（10）

7 船闸信息服务子系统 ........................................................................（H）

7.1 一般规定.................................................................................（H）

7.2 通航环境信息服务 .....................................................................（H）

7.3过闸信息服务...........................................................................（H）

7.4监管信息服务...........................................................................（12）

8系统软硬件技术要求........................................................................（13）

8.1 一般规定.................................................................................（13）

8.2 数据资源.................................................................................（13）

8.3 支撑软件.................................................................................（14）

8.4主机与存储..............................................................................（14）

8.5 网络与信息安全........................................................................（15）

2术语和符号

2.1术语

2.1.1 船闸信息系统 Sliiplocks Information Systcsm

由计算机硬件、网络和通信设备、计算机软件、信息资源和信息用户等组成,为船闸运行和船舶通行提供支持保障和服务的人机一体化系统,一般包括船闸运营信息管理、船闸设施设备信息管理、船闸信息服务等子系统，

2.1.2 船闸运营信息管理子系统 ShiPlOCkS OPCratiOn Information ManagCmCnt Sulisysttsm

用于提供船舶通过船闸相关的管理、应用和决策分析等功能的信息系统，

2.1.3 船闸设施 ShiPIoCkSFaciIitiCS

船闸水工建筑物及附属设施,主要包括闸首、闸室、导航和靠船建筑物、引航道、远调站、待闸锚地、助航设施及其他附属设施等，

2.1.4 船闸设备 ShiPIOCkSEqlliPmCnt

与船闸日常运行密切相关的运营设备,主要包括闸门、阀门、启闭机、电气控制和通信设备、运行管理设备、监测设施、消防设备等，

2.1. 5 船闸设施设备信息管理子系统 ShiPk)CkS FaeiIitiCS and E({nipni(int Information ManagcmCnt SilbSyStCm

用于提供船闸设施和设备自动监测、运行维护管理、应用和决策分析等功能的信息系统。

2.1.6 船闸信息服务子系统 siɪiɪ)loeks Information Stnvitit; SUbSyStCm

用于提供船闸通航环境信息、过闸信息、监管信息等服务功能的信息系统,■

2.2符号

2.2.1 AIS---船舶自动识别系统 AlltQmatiCIdcntification SyStCm

2.2.2 B/S---浏览器/服务器 Browser/S(i∏^r<ir

2.2.3 GIS----地理信息系统 G(i()gra{>hic∙ Information SyStCm

2.2.4 GNSS---全球导航卫星系统 GIObal Navigation Satcuite SyStCm

2.2.5 PLC——可编程逻辑控制器 Programmable! LOgiC CQntrOllcr

2.2.6 Shiplocks BIM----船闸信息模型 ShiPIOCkS Building Information MOdCl

2.2.7 tpmC——每分钟内系统处理新订单个数TranSaCtiOnS P(_ir Minnt(_i C

3基本规定

3.0.1船闸信息系统设计应符合系统开放兼容、资源配置合理、信息安全可靠、运行维护便捷高效的基本原则.

3.0.2船闸信息系统设计应积极慎重地采用新理念、新技术、新设备＜,

3.0.3船闸信息系统的安全保护等级不低于第二级,应符合现行国家标准《计算机信息系统安全保护等级划分准则》(GB 17859)和《信息安全技术网络安全等级保护定级指南》(GB/T 22240)等的有关规定，

3.0.4船闸信息系统设计收集的基本资料应包括相关交通信息化规划、有关批准文件、船闸基本条件及其他必要的资料;并应吸取已建船闸信息系统建设、运行和管理中的经验.

3.0.5新建船闸的信息系统应与船闸主体工程同步设计、同步建设、同步运行，

3.0.6改建、扩建的船闸信息系统设计应对现有船闸信息系统现状进行评估，

3.0.7船闸信息系统设计应根据船闸实际情况配置必要的土建、供配电、传输网络等配套设施“

4系统总体设计

4.1 一般规定

4.1.1船闸信息系统应整体规划、统筹设计,合理确定建设规模.

4.1.2系统总体设计应对船闸管理模式、服务模式、运行模式、业务流程、业务量等现状情况进行分析评估，

4.1.3系统总体设计应明确建设目标、主要建设内容、系统组成与功能、系统架构、系统性能和主要技术指标等“

4.1.4系统总体设计应明确工程内外边界,确定与船闸自身、行业管理及其他相关系统的数据交换方式.

4.2系统组成与功能

4.2.1船闸信息系统的组成至少应包括船闸运营信息管理子系统、船闸设施设备信息管理子系统、船闸信息服务子系统，

4.2.2船闸运营信息管理子系统应具备船闸运行调度、过闸安全管理、过闸信用管理、船闸收费等功能，

4.2.3船闸设施设备信息管理子系统应具备船闸设施信息管理、船闸设备信息管理等功能，

4.2.4船闸信息服务子系统应具备通航环境信息服务、过闸信息服务、监管信息服务等功能，

4.3系统架构

4.3.1船闸信息系统的系统架构宜包括下列主要内容：

(1)运行感知层；

(2)基础设施层；

(3)数据资源层；

(4)应用支撑层；

(5)应用层；

(6)用户服务层；

(7)保障体系.

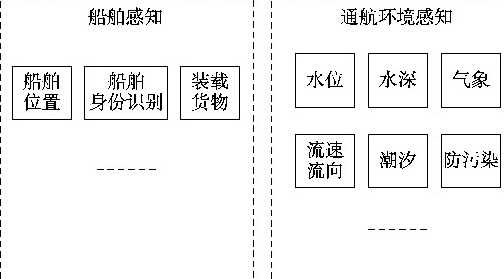

4.3.2运行感知层应具有船闸信息系统运行所需的船舶感知、船闸通航环境感知、船闸运行状态感知等实时信息的采集功能,并应符合下列规定＜,

4.3.2.1船舶感知内容宜包括船舶位置、船舶身份识别、装载货物等信息要素，

4.3.2.2船闸通航环境感知内容宜包括水位、水深、流速、流向、气象、潮汐等信息要素.

4.3.2.3船闸运行状态感知内容宜包括闸门、阀门、启闭机、主要电气设备、计算机及网络设备的运行状态,船闸结构安全监测运行状态等信息要素.

4.3.3基础设施层应包括船闸信息系统运行的计算资源、存储资源、网络资源、安全资源、必要的配套设施等硬件和网络环境，在保障网络安全的前提下,可采用符合现行国家标准《云计算基础设施工程技术标准》(GB/T 51399)规定的云技术、云架构等形式，

4.3.4数据资源层应包括船闸信息系统正常运行所需的基础数据、业务数据、主题数据及交换共享数据等各类数据资源,并提供与数据资源相关的服务，

4.3.5应用支撑层应包括船闸信息系统正常运行的支撑软件和工具,宜具备数据交换、地图服务、视频监控服务、大数据分析等功能，

4.3.6应用层至少应包括船闸运营信息管理、船闸设施设备信息管理、船闸信息服务等子系统，

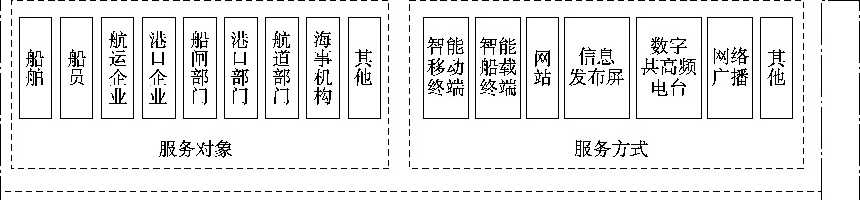

4.3.7用户服务层应包括船闸信息系统的服务对象和服务方式,并应满足下列要求"

4.3.7.1系统的服务对象应包括船舶、船员、航运企业、港口企业、船闸运行单位、航道管理部门、港口管理部门、海事管理机构等，

4.3.7.2系统的服务方式宜包括智能移动终端、智能船载终端、网站、船闸信息发布屏、甚高频电台、网络广播等，

4.3.8保障体系应包括网络安全保障方案、运行维护保障方案等，

4.3.9船闸信息系统总体布局设计应综合考虑航道管理部门现有信息系统软硬件平台及配套设施等基础条件,区域管理的船闸信息系统宜采用集中部署方式，

4.4系统性能

4.4.1船闸信息系统可用性不应小于99.99% ,系统应保证7 x24小时运行‹,

4.4.2船闸信息系统设计应测算系统在线用户规模和并发用户数,合理确定系统并发处理能力.

4.4.3船闸信息系统应合理确定系统响应时间,并应符合下列规定，

4.4.3.1业务操作响应时间应小于1 s,.

4.4.3.2查询操作响应时间应小于2s,

4.4.3.3数据统计、决策分析等复杂操作响应时间应小于5s,

5船闸运营信息管理子系统

5.1 一般规定

5.1.1系统设计应遵循安全第一、公平公开、兼顾效率的原则。

5.1.2船舶定位与身份自动识别宜采用GNS5、AlS、视频感知、移动通信网络、智能移动终端等技术手段通过数据融合方式实现，船闸宜根据运行调度需求设置AIS基站,并应符合现行国家标准《船载自动识别系统(AlS)技术要求》(GB/T 20068)的有关规定，

5.1.3船舶与船闸之间的船岸双向业务信息交互宜采用智能移动终端、智能船载终端等方式，

5.1.4系统应具备船闸运行数据的统计分析和辅助决策功能;数据统计周期应满足航道管理部门和船闸运行单位的实际管理需要;统计分析宜包括下列信息：

(1)过闸船舶通过量、总核载、总吨位；

(2)平均待闸时间、待闸船舶数；

(3)主要船型平均吨位；

(4)过闸货物通过量；

(5)主要货种运量；

(6)过闸费收入；

(7)船闸通航保证率；

(8)运行闸次数；

(9)平均闸次运行时间；

(10)闸室面积利用率；

(11)其他信息，

5.1.5系统应具备对各类船舶过闸安全的全过程可视化监管功能,宜包括下列主要内容：

(1)过闸船舶电子围栏；

(2)过闸船舶行为分析及预警；

(3)追越或并线行驶的过闸船舶电子取证；

(4)闸室停靠船舶系缆情况智能监测“

5.2船闸运行调度

5.2.1系统应对船闸运行调度规则进行数字化处理,并应具备船舶优先过闸功能，

5.2.2船闸运行调度宜包括过闸船舶电子申报、过闸船舶自动报至U、单座船闸运行调度、

多座船闸运行调度等功能，

5.2.3过闸船舶电子申报应具备船员不上岸电子申报的功能，申报内容应包括下列信息：

(1)船舶名称；

(2)船舶类型；

(3)船舶始发港、目的港；

(4)船舶主尺度、船舶最大平面尺度；

(5)装载货物种类；

(6)船舶总吨、核载吨位、实际载货量或载客量；

(7)船舶吃水、船舶水面以上高度；

(8)合法有效的船舶证书；

(9)船舶设备故障情况；

(10)是否优先过闸；

(11)其他信息，

5.2.4过闸船舶自动报到宜具备通过虚拟报到线或电子围栏等方式对过闸船舶身份和位置进行远程自动识别的功能＜,

5.2.5单座船闸运行调度应具备闸次计划、智能排档、手动排档、过闸调度指令信息、查询信息等功能,并应满足下列要求"

5.2.5.1系统应根据闸次计划和排档等情况自动将过闸调度指令信息发送船闸调度人员、船员等.

5.2.5.2船闸控制系统应具备根据调度指令进行过闸操作的功能.

5.2.5.3系统应具备船舶过闸后自动或人工过闸确认功能"

5.2.6系统应具备根据待闸船舶数量、船舶主尺度及优先过闸船舶等情况自动生成闸次计划的功能，

5.2.7系统应具备预约过闸功能,交通繁忙船闸应具备闸室智能排档功能,多线船闸智能排档还应具备闸室自动分配功能，

5.2.8多座船闸运行调度除应符合第5.2.5条的规定外,还宜具备一次申报、统一计划、联合调度、统计分析与辅助决策等功能.

5.3过闸安全管理

5.3.1系统应具备载运危险货物船舶电子申报功能,除应符合第5.2.3条的规定外，还应包括下列信息：

(1)危险货物名称、数量；

(2)危险货物危险特性；

(3)危险货物的运输形式、包装方式；

(4)其他信息.

5.3.2系统应对载运危险货物船舶专项运行调度和通航保障方案进行数字化处理，

5.3.3系统应具备危险品船舶过闸信息的数据交换功能,实现与航道管理部门、海事管理机构等的信息报送和资源共享，

5.3.4系统应具备将超高、超宽、超吃水及设备故障等船舶自动设置为禁止过闸和联动预警状态等功能.

5.3.5系统宜具有船闸防撞预警、超高预警、船舶吃水自动检测等功能,并与船闸控制系统联动;还宜具备对超限船舶自动视频联动取证和声光报警的功能.

5.3.6系统应根据船闸管理要求设置过闸船舶安全检查信息管理功能，

5.4过闸信用管理

5.4.1系统应对过闸船舶信用等级评分标准进行数字化处理,具备信用等级分级、信用分数时效、信用综合分析等动态管理功能，

5.4.2系统应设置过闸船舶信用电子档案,对信用等级低的船舶自动预警,具备电子化后台监管功能.

5.4.3系统应通过数据接口或数据交换方式及时将过闸船舶信用信息上传至相关主管部门.

5.4.4 过闸信用与船闸运行调度之间应具备联动功能,信用等级宜与船舶过闸自动关联。

5.5船闸收费

5.5.1征收过闸通行费的船闸宜具备区域范围统一的船舶过闸联网收费功能.

5.5.2船舶过闸缴费信息应包括下列内容：

(1)船名船号；

(2)计费吨位；

(3)缴费金额；

(4)缴费方式；

(5)缴费日期；

(6)其他信息，

5.5.3船舶过闸不上岸缴费功能应提供多种移动便捷支付方式，

5.5.4船舶过闸缴费宜具有过闸费计算、缴费、查补闸费、提放费、退款、缴费方式、记账、打印票据、票据邮寄地址、信息查询等功能，

5.5.5船闸收费票据管理功能宜包括票据入库、票据发放、票据结报、票据收回、票据遗失、票据核销、票据汇总等，

5.5.6系统宜具有电子票据功能,也可在区域范围内船闸或水上服务区自助打印票据，

6船闸设施设备信息管理子系统

6.1 一般规定

6.1.1系统设计应遵循安全、稳定、可靠运行的原则

6.1.2船闸设施设备信息管理功能应优先利用船闸现有系统升级改造方式实现，

6.1.3系统除具备船闸设施、船闸设备信息管理功能外,还应具有船闸养护管理、统计分析和辅助决策等功能,并宜包括下列内容：

(1)船闸养护基础信息；

(2)船闸日常养护信息；

(3)船闸设施设备备品备件、工属具信息；

(4)设备运行时间信息；

(5)船闸巡检信息；

(6)船闸故障处理信息；

(7)船闸应急保障信息；

(8)其他信息，

6.1.4船闸设施设备信息管理应具备可视化管理功能,并应符合下列规定，

6.1.4.1系统宜具有对船闸设施设备视频图像智能分析的功能“

6.1.4.2船闸重点部位视频监控图像应具有与船闸控制系统智能联动的功能，

6.1.5船闸视频监控应采用网络型数字高清监控模式,视频监控管理软件宜采用B/S 架构,并应符合下列规定：

(1)视频管理硬件和存储设备具有与外界联网的数据通信接口；

(2)系统能提供视频软件开发工具包或共享调用接口服务；

(3)系统具有智能移动终端设备访问接口。

6.2船闸设施信息管理

6.2.1船闸设施信息管理应对船闸主体工程沉降、位移、渗流、变形等重要参数进行实时监测,并应具备结构安全监测、自动预警等功能.

6.2.2系统宜对系靠船、安全防护、检修和助航等船闸重要附属设施的数量、位置、使用、检查维修等进行信息管理，

6.2.3新建、改建和扩建船闸宜建立ShiPk)CkS BlM,并对船闸规划、设计、建设、运营、维护等全过程进行数字化管理和应用"Shiplocks BlM及其对应的精度要求应符合现行行业标准《水运工程信息模型应用统一标准》(.ITS/T 198)的有关规定，

6.3船闸设备信息管理

6.3.1船闸设备信息管理应具备船闸主要设备数据采集及分析、运行状态监测、故障报警及诊断、故障维修支持等功能，

6.3.2系统应具备对闸门、阀门、启闭机、电气控制设备等运行状态自动监测功能,并应符合下列规定‹,

6.3.2.1闸门、阀门设备运行监测应包括下列主要内容：

(1)闸门、阀门运行状态；

(2)闸门、阀门结构健康状态，

6.3.2.2启闭机设备运行监测应包括下列主要内容：

(1)油温、液位；

(2)压力、流量；

(3)电机电流、电压；

(4)阀件状态＜,

6.3.2.3电气控制设备运行监测应包括下列主要内容：

(I)工业控制网络运行状态；

(2) PLC设备运行状态；

(3)水位计运行状态；

(4)交通信号灯运行状态"

6.3.3系统宜具备船闸机电设备故障报警和诊断功能，自动监测闸门、阀门、启闭机、电气控制设备的故障状况,实现船闸机电设备远程“可视、可听、可分析1,

6.3.4系统可具有船闸智能无线便捷控制管理功能,在保证安全的前提下,实现对闸门、阀门、室外照明设备、综合语音设备的运行状态移动监测和便捷控制"

6.3.5系统应具备对船闸变配电设备、室外照明设备进行遥测、遥信、遥控等电力监控功能,并宜具有对船闸主要用电负荷进行能效利用智能分析的功能，

6.3.6系统应具备对视频监控设备远程动态管理和自诊断功能,并宜包括下列主要内容：

(1)摄像机动态配置；

(2)摄像机运行状态自动显示和监测；

(3)摄像机故障自动报警；

(4)视频监控图像快速检测和溯源，

7船闸信息服务子系统

7.1 一般规定

7.1.1系统设计应遵循便捷、动态、互动的原则.

7.1.2系统应通过智能移动终端或智能船载终端等方式实现与船员交互式信息服务，

7.1.3系统宜在船闸适当位置设置室外信息显示屏发布船闸服务信息，

7.1.4系统的服务对象与服务功能应符合下列规定‹,

7.1.4.1系统应为船舶、船员、航运企业、港口企业、船闸运行单位、航道管理部门、港口管理部门、海事管理机构等提供船闸通航环境信息服务.

7.1.4.2系统应为船舶、船员、航运企业等提供过闸信息服务，

7.1.4.3系统应为航道管理部门、海事管理机构等提供监管信息服务，

7.2通航环境信息服务

7.2.1系统应具备提供船闸静态数据信息服务的功能,并应包括下列信息：

(1)船闸级别、规模、主要设计指标、总体布置等概况；

(2)船闸设计水位、通航气象条件、通航净空尺度等运行条件；

(3)船闸年运行天数、日运行时段等开放时间；

(4)船闸运行调度规则；

(5)允许通行船舶主尺度系列和船舶最大尺度；

(6)其他信息，

7.2.2系统应具备提供船闸通航环境动态数据信息服务的功能,并应包括下列信息：

(1)船闸水域水位、水深；

(2)船闸上下游引航道口门区桥梁通航净空；

(3)允许通行船舶最大吃水深度；

(4)船闸停航、复航信息；

(5)船闸区域气象信息；

(6)其他信息，

7.3过闸信息服务

7.3.1系统应具备发布闸次计划、船舶待闸、待闸锚地状态等动态信息的功能;设置过闸安检的船闸应具备发布船舶安全检查动态信息的功能"

7.3.2系统应具备自动推送过闸船舶电子申报、过闸缴费等动态信息的功能.

7.3.3系统应具备船舶过闸预告功能,并宜包括下列信息：

(1)船舶预计过闸时间；

(2)船舶过闸闸次、闸线；

(3)闸室电子排档图；

(4)其他信息"

7.3.4系统应具备船舶过闸确认、过闸评价、过闸信用等信息服务功能，

7.3.5系统应具备与过闸相关的查询信息、咨询信息、求助信息、投诉信息、政策法规信息、提示信息、指定区域群发信息等功能"

7.4监管信息服务

7.4.1系统应具备向航道管理部门报送数据服务的功能,并宜包括下列内容：

(1)船舶过闸统计；

(2)过闸船舶信用信息；

(3)载运危险货物船舶信息；

(4)危险品货物名称、特性、数量、容量和包装等；

(5)船闸运行统计；

(6)船闸停航、复航信息；

(7)其他信息"

7.4.2系统应具备船闸与船舶的数据服务与交换功能,并宜包括下列内容：

(1)船闸停航、复航信息；

(2)船闸运行调度信息；

(3)过闸船舶信用信息；

(4)过闸船舶基础信息；

(5)过闸船舶定位信息；

(6)过闸船舶报告信息；

(7)水上交通管制信息；

(8)其他信息，

8系统软硬件技术要求

8.1 一般规定

8.1.1系统应具备备份、自诊断功能和容错能力，系统应采用模块化设计,并满足系统升级和功能扩展的要求.

8.1.2系统软硬件设备应选用安全、可靠、性价比高的产品，宜充分利用已有软硬件设备.

8.1.3系统宜按区域统一管理要求配套建设船闸运行调度中心和机房，

8.1.4船闸运行调度中心和机房的技术要求、面积、设备布置、工艺及环境等要求应符合现行国家标准《数据中心设计规范》(GB 50174)的有关规定，

8.2数据资源

8.2.1船闸信息系统数据资源宜包括基础数据、业务数据、主题数据、交换共享数据等, 分类应符合附录A的有关规定“

8.2.2基础数据应包括船闸基础数据、船闸地理空间数据等,船闸地理空间数据应采用统一的时空基准.

8.2.3业务数据应包括船闸运营数据、船闸设施设备数据、船闸服务数据和其他数据，

8.2.4主题数据应包括日常统计分析数据和辅助决策分析数据，日常统计分析数据宜包括下列内容：

(1)船舶过闸统计数据；

(2)船闸运行统计数据；

(3)其他统计数据，

8.2.5交换共享数据应包括航道管理部门交换数据、海事管理机构交换数据和其他部门交换数据等"

8.2.6船闸数据元、信息分类和编码应符合国家现行标准《电子政务数据元》(GB/T 19488)和《交通信息基础数据元第4部分:航道信息基础数据元》(JT/T 697.4)的有关规定.

8.2.7系统应明确数据采集方案、数据处理流程,并采取保证系统原始数据不被修改的技术措施，

8.2.8系统应具备数据交换共享功能,在数据安全保密的前提下,应符合下列规定.

8.2.8.1系统应提供外部系统可访问的数据接口，

8.2.8.2内部各子系统之间应实现数据共享，

8.2.8.3系统应具有数据交换共享监控功能,并记录数据交换共享过程的信息,包括发起方、接收方、交换规则、策略等“

8.2.8.4数据交换接口的数据报文、数据交换格式、权限管理等应符合现行国家标准《政务信息资源交换体系》(GB/T 21062)等的有关规定，

8.2.9系统各类数据的保存期限应符合下列规定，

8.2.9.1船闸运营类数据应长期保存＜,

8.2.9.2船闸设施设备类数据应长期保存＜,

8.2.9.3船闸服务类数据保存期限应大于10年，

8.2.9.4船闸视频监控图像数据保存期限不应小于3个月"

8.2.10系统应具备数据管控功能,宜包括元数据管理、数据质量管理、数据审计管理等.

8.3支撑软件

8.3.1船闸信息系统设计应根据建设规模和性能要求合理配置支撑软件,并说明其主要作用、功能、性能和部署情况，

8.3.2船闸信息系统宜采用GIS技术实现船闸运营、设施设备管理和服务等可视化表达、浏览和查询等功能,并可建立船闸三维数字地图，系统宜利用航道管理部门的地理空间信息服务.

8.3.3船闸信息系统应具备完善的用户管理功能,对所有用户进行统一身份认证,具有分级分域管理能力。当不同级别的用户同时进行某一操作时,系统应能保证高优先级用户^^.

8.3.4船闸信息系统的移动平台软件应采用开放架构,并宜符合下列规定，

8.3.4.1服务器端宜选用移植性好、稳健性高、支持多线程的开发语言"，

8.3.4.2移动前端宜兼容主流移动操作系统，

8.4主机与存储

8.4.1主机与存储应满足船闸信息系统功能和性能的要求,其配置方案应包括下列主要内容：

(1)主机、终端和存储设备的配置方案；

(2)主要设备的功能和性能要求；

(3)主机处理能力和估算说明；

(4)系统存储容量和估算说明.

8.4.2数据库服务器性能指标应满足系统未来5年业务量发展的冗余要求，数据库服务器中央处理器(CPu)性能宜采用在线事务处理基准程序(TPC-C经验公式)进行估算.

8.4.3应用服务器性能指标宜满足应用服务器tpmC值占数据库服务器60%的要求,并预留一定的服务器性能余量，

8.4.4存储设备应具备可扩展性,设计的存储容量应按照系统存储要求的数据量和未来 5年存储空间,同时按20%冗余空间进行估算，

8.4.5船闸信息系统应根据系统功能和性能要求、用户访问需求,合理配置容错设备和负载均衡设备，

8.5网络与信息安全

8.5.1船闸信息系统的通信网络组网方案宜因地制宜、统筹建设船闸有线局域网、无线局域网、交通专网、租用运营商网络等,组网方案应包括下列主要内容，

8.5.1.1网络结构设计应包括拓扑结构、传输链路、IP地址规划等，

8.5.1.2网络关键节点信息应包括传输内容、流量分析等"

8.5.1.3网络设备选型应包括主要设备的性能指标.

8.5.1.4网络环境应符合现行国家标准《交通运输信息安全规范》(GB/T 37378)等的有关规定，

8.5.2船闸信息系统的通信网络带宽应满足系统功能、性能和业务要求.

8.5.3船闸信息系统的网络安全域应按船闸运营、船闸设备设施管理、船闸服务、船闸控制、船闸视频等业务合理划分,制定相应的安全策略,配置相应的安全产品，

8.5.4船闸信息系统安全技术方案应符合现行国家标准《信息安全技术网络安全等级保护基本要求》(GB/T 22239)、《信息安全技术网络安全等级保护安全设计技术要求》(GB/T25070)、《交通运输信息安全规范》(GB/T 37378)等的有关规定,并应包括下列主要内容：

(1)安全通用技术要求；

(2)用户终端安全技术要求；

(3)网络和通信安全技术要求；

(4)计算中心安全技术要求等；

(5)载运装备单元安全技术要求.

8.5.5船闸信息系统密码使用和管理应符合现行行业标准《密码标准应用指南》(GM/Y 5001)等的规定,并应同步建设、同步运行、定期评估.

8.6系统运维

8.6.1船闸信息系统设计应具有系统运行维护方案,包括人员、资源、技术和过程等应具备的条件和能力,应符合现行国家标准《信息技术服务运行维护第1部分:通用要求》(GB/T 28827. 1)的有关规定，

8.6.2系统应具备对操作系统、数据库、应用中间件、业务应用系统进行优化配置、软件补丁更新等功能，

8.6.3系统应具备自动生成系统操作日志和用户访问日志的功能，系统数据更新应在非主要业务时间进行,并具有更新日志记录功能,操作过程应具有可追溯性，

8.6.4系统应具备日常数据增量备份或定期全量备份的功能,并可进行异地备份；重要数据应采用光盘或移动存储等介质备份。

数据库名称	编号	数据表名称	______主要数据内容	采集方式
船闸基础CZOlOl	ezoɪoɪoɪ	船闸概况	船闸名称、级别、规模、主要设计指标、总体布置、建成时间等	人工采集
	CZ010102	船闸运行条件	船闸设计水位、通航气象条件、通航净空尺度等	人工采集
	CZ010103	船闸开放时间	船闸年运行天数、日运行时段等	人工采集
	......	......	......	......
船闸管理机构 CZOIO2	CZOl0201	船闸管理所基本信息	闸管所名称、归属单位、联系人、地址、联系电话等	人工采集
	CZO10202	组织机构信息	闸管所名称、单位编码、科空名称、岗位名称等	人工采集
	CZOl0203	人员信息	船闸管理人员、调度人员、操作人员、巡查养护人员、收费财务人员等	人工采集
	......	......	......	......
船闸空间信息 CZOl 03	CZO10301	船闸空间信息	船闸地理位置、坐标、范围、所处航道等	数据转换
船闸空间信息 CZOl 03	......	......	......	......

数据库名称-	编号-	数据表名称-	主要数据内容	采集方式
船闸运行调度 CZ0201	CZ020101	船闸运行调度规则	规则编号、运行方式、规则描述、规则要点、优先次序、优先过闸船舶等	人工采集
	CZO2O1O2	过闸船舶电子申报	登记日期、登记号、船名船号、船舶类型（单船或船队、水上移动通信业务标识码 MMSl）、船舶证书、上下行、船舶吃水、装载货种、始发港、目的港、总吨位、核载吨位、实际载货（客）量、船舶主尺度、船舶最大平面尺度、船舶吃水及水面以上高度、是否危险品、船舶设备故障情况、优先过闸信息、联系电话、登记员工号等	人工采集
	CZO2O1O3	过闸船舶自动报到	船名、船舶位置、自动报到时间等	自动采集

数据库名称	编号	数据表名称	______主要数据内容	采集方式
船闸运行调度 CZ0201	CZ020104	申报审核管理	船名船号、船舶类型、是否危险品、是否优先过闸、吃水、登记时间等	自动采集
	CZO2O1O5	待闸船舶管理	船名船号、上下行、船舶类型、船舶状态、登记时间、登记号、空我重载、缴费情况、是否优先过闸、是否危险品等	自动生成
	CZO2O1O6	闸次计划制定	上下行、计划闸次数、船队数量、驳船数量、货轮数量、计划日期、开始时间、计划制定人、计划制定时间、计划状态等	自动生成
	CZ020107	优先过闸审核	船名船号、登记号、上下行、申请时间、登记人、审批时间、审批人、审批内容、提放理由等	人工审核
	CZ(}2O1O8	闸次详细计划	闸次预编号、船舶数量、闸次生成时间、预计调度时间、预计结束时间、实际调度时间、实际结束时间等	自动生成
	CZO2O1O9	闸室智能或人工排档	船名船号、登记号、闸次号、闸室号、排档号、调度时间、货种、船舶的平面尺寸等	自动生成或人工采集
	CZ020110	船闸调度指令	闸空名称、上下行、船舶登记号、闸次号、调度时间、调度员工号、调度日期、调度时间、进闸时间	自动生成
	CZ020111	过闸确认	船名船号、登记号、上下行、闸次、闸室、过闸时间等	自动确认
	CZO2O112	区间滞留船舶管理	船名船号、船舶类型、过闸时间、滞留时间等	自动生成
	CZO2OH3	船闸联合调度	联合调度号、登记流水号、闸次、闸空号、调度时间、是否优先过闸、闸次日期、调度日期、出闸时间、过闸标志、工班号等	自动生成
	......	......	......	......
过闸安全管理 CZO202	CZO2O2O1	船舶危险品申报	危险货物名称、属性、危险品特性、包装、容（数）量、总吨、联系人、归属经营人等	人工采集
	CZO20202	专项调度方案	专项调度规则号、登记号、闸次、调度时间、调度员工号、船舶联系人等	人工采集
	CZO20203	船舶吃水检测	船名船号、船型、吃水深度、检测时间等	自动生成或人工采集
	CZo20204	船舶超限预警一	船名船号、船型、预警时间、超限内容等	自动采集
	CZ()2O2O5	船闸安检	船名船号、船型、安检地点、安检时间、是否合格等	自动生成或人工采集
	......	......	......	......

数据库名称	编号	数据表名称	______主要数据内容	采集方式
过闸信用管理 CZo203	CZ()2()3()1	船舶信用评分标准	级别设置、分值范围、评分项编号、规则描述等	人工采集
	CZ()2()3()2	船舶信用评分	船名船号、加减分项、加减分数、加减得分、录入单位、计分时间、信用分值，分数时效等	自动生成
	CZ()2()3()3	船舶信用电子档案	船名船号、船主、信用档案编号、当前得分、信用级别、信用记录、记录时间、不诚信时间、不诚信内容、不诚信申诉等	自动生成或人工采集
	CZ()2()3()4	船员信用	船员信用档案编号、评分项编号、得分、时间等	自动生成
	CZ()2()3()5	航运企业信用	航运企业信用档案编号、评分项编号、得分、时间等	自动生成
	......	......	......	......
船闸收费CZo204	CZ02()401	船闸收费标准	收费规则编号、标淮闸费、超载闸费、危险品费、补征闸费等	人工采集
	CZ020402	过闸缴费信息	船名船号、船闸名称、计费吨位、缴费金额、收费时间、是否减免、缴费方式等	自动生成
	CZO2O4O3	过闸退费	票据号、船名船号、船闸名称、退费方式、退费操作人、退费申请理由、退费金额、缴费方式、缴费时间等	人工审核操作
	CZ020404	票据管理	票据入库、发放、结报、收回、遗失、核销、汇总等	自动生成或人工采集
	CZO2O4O5	电子票据	船名船号、船闸名称、计费吨位、开票金额、过闸日期、开票日期等	自动生成
	......	......	......	......
船闸设施管理 CZo2()5	CZo20501	船闸设施基本信息	闸首、闸空、导航和靠船建筑物、引航道、锚泊地、远调站、其他附属设施等主要设计参数,现状照片等	人工采集
	CZO20502	船闸设施运维管理	设施故障情况及时间、维修时间、维修人员、维修前后照片等	人工采集
	CZO2O5O3	船闸主体结构安全监测	传感器编号、名称、安装位置等	人工采集
	CZO2O5O3	船闸主体结构安全监测	沉降、位移、渗流、应力、应变等实时数据、采集时间、预警数据等	自动采集
	CZo20504	船闸附属设施管理	系靠船、安全防护、检修及助航等船闸重要附属设施数量、位置、使用、检查维修等信息	人工采集
	......	......	......	......

数据库名称	编号	数据表名称	______主要数据内容	采集方式
船闸设备管理 CZO206	CZO2O6O1	闸阀门基础信息	闸阀门类型、生产厂家、安装日期、启用时间、安装照片等	人工采集
	CZO2O6O2	启闭机基础信息	启闭机类型、行程、最大启闭力矩、最大启闭力、生产厂家、安装日期、启用时间、安装照片等	人工采集
	CZO2OfiO3	电气设备基础信息	供配电设备、变压器设备、发电机设备、空外照明设备、控制系统设备、视频监控系统设备、广播及通信设备等名称、规格型号、数量、安装日期、安装照片等	人工采集
	CZ020604	闸阀门运维	闸阀门运行状态、故障情况及时间、维修时间、维修记录、维修人员等	自动或人工采集
	CZO20605	启闭机设备运维	启闭机运行状态、故障情况及时间、维修时间、维修记录、维修人员等	自动或人工采集
	CZO2O6O6	供配电照明设备运维	变配电柜、变压器、发电机、空外照明灯具等运行状态、故障情况及时间、维修时间、维修人员等	自动或人工采集
	CZO2O6O7	控制系统主要设备运维	PLC设备、电机控制柜、水位计、交通信息灯、工业交换机、变頻器等设备运行状态、故障情况及时间、维修时间、维修人员等	自动或人工采集
	CZO2O6O8	视频监控系统运维	摄像机、视频服务器、硬盘录像机、交换机等设备运行状态、故障情况及时间、维修时间、维修人员等	自动或人工采集
	CZo20609	广播和通信设备运维	广播、程控交换机、甚高频电台等设备运行状态、故障情况及时间、维修时间、维修人S等	自动或人工采集
	......	......	......	......
船闸养护管理 CZO207	CZ020701	养护基础信息	水工建筑物（闸首、闸室、导航和靠船建筑物、引航道等）、附属设施（远调站、待闸锚地、机房、电缆沟、闸区工作桥等）、助航设施（系船设施、水尺等）、闸阀门、启闭机、电气控制和通信设备、视频监控、运行管理设备、监测设施、消防设备等设施设备的尺寸、规格、型号、建设年代等基本信息	人工采集
船闸养护管理 CZO207	CZO2O7O2	日常养护	按照例行保养、定期保养、专业保养分类，包括养护排班、养护等级、养护记录、记录人、记录时间等	人工采集

数据库名称	编号	数据表名称	______主要数据内容	采集方式
船闸养护管理 CZo207	CZ()2()7()3	备品备件、工属具信息	备品备件、工属具、名称、编号、类型、规格、数量、仓库名称等	自动或人工采集
	CZo207()4	设备运行时间信息	各类设备的投入运行时间，设备更换时间等	人工采集
	CZo20705	巡检管理	巡检排班、巡检记录、记录人、记录时间等	人工采集
	CZ()2O7()6	故障处理	故障编号、故障等级、所属单位、故障类别、技术人员、处理说明、故障处理前后情况等	人工采集
	CZ{)2OT07	应急保障管理	应急管理机构、应急指挥机构、应急人员、应急预案等	人工采集
	......	......	......	......
船闸信息服务 CZo208	CZo2()801	通航环境信息服务	船闸级别、规模、主要设计指标、总体布置等概况;船闸设计水位、通航气象条件、通航净空尺度等运行条件;船闸年运行天数、日运行时段等开放时间；调度规则信息、船闸允许通行船舶最大平面尺度信息、发布时间等	静态信息
	CZo2()801	通航环境信息服务	水位、水深、水流信息;桥梁通航净空信息;船闸最大吃水信息;船闸停航信息、船闸复航信息、潮汐信息、气象信息、发布时间等	实时信息
	CZ()2()8()2	船闸调度信息服务	调度计划信息、船舶待闸信息、待闸锚地信息、船舶登记信息、缴费信息、安检信息、发布时间等	动态信息
			闸空电子排档图信息、闸次信息、闸线信息、预计过闸时间信息等
			过闸确认信息、过闸评价信息、过闸信用信息等
	CZ()2()8O3	监管信息服务	船舶过闸统计;过闸船舶信用:载运危险货物船舶信息;危险品货物名称、特性、数量/容量及包装等;船闸运行统计；船闸停航、船闸复航等	船闸，航道的动态监管信息
			船闸停航信息、船闸复航信息、船闸调度信息、过闸船舶信用信息等	船闸，海事动态监管信息
			船舶基础信息、定位信息、报告信息、水上交通管制信息等	海事，船闸动态监管信息

数据库名称	编号	数据表名称	______主要数据内容	采集方式
船舶过闸统计 CZO301	CZ030101	过闸船舶通过量、总核载、总吨位	按日、月、年度统计；按船舶上、下行分类；按单船、船队分类；按单位、船闸分类	系统自动生成
	CZO3O1O2	过闸货物通过量	按日、月、年度统计；按船舶上、下行分类；按单船、船队分类；按主要货种分类；按单位、船闸分类	系统自动生成
	CZO3O1O3	过闸费收入	按日、月、年度统计；按单位、船闸分类	系统自动生成
	CZ03(}104	平均待闸时间	按小时、日统计；按船舶上、下行分类；按单位、船闸分类	系统自动生成
	CZO3O1O5	平均待闸船舶数	按日统计；按船舶上、下行分类；按单位、船闸分类	系统自动生成
	CZO3O1O6	主要船型平均吨位	按日、月、年度统计；按船舶上、下行分类；按单船、船队分类；按船闸准载吨、实际载货吨分类	系统自动生成
	CZ030107	主要货种运量	按日、月、年度统计；按单位、船闸分类	系统自动生成
	CZO3O1O8	危险品船舶过闸统计	按日、月、年度统计；按船舶上、下行分类；按单位、船闸分类	系统自动生成
	CZO3O1O9	过闸船舶信用统计	按日、月、年度统计；按信用等级统计等	系统自动生成
	......	......	......	......

数据库名称	编号	数据表名称	主要数据内容	采集方式
船闸运行统计 CZO302	CZ()3O2()1	运行闸次	按日、月、年度统计；按船舶上、下行分类；按单位、船闸分类	系统自动生成
	CZ()3O2()2	平均闸次运行时间	按日、月、年度统计；按单位、船闸分类	系统自动生成
	CZ()3()2O3	船闸运行时间	按日、月、年度统计；按单位、船闸分类	系统自动生成
	CZO30204	船闸利用率	按月、年度统计；按单位、船闸分类	系统自动生成
	CZo30205	闸室面积利用率	过闸船舶平面面积、闸室有效平面面积等：按闸次统计；按船舶上、下行分类；按单位、船闸分类	系统自动生成
	CZ()3()2()6	船闸通航保证率	按月、年度统计	系统自动生成
	CZ()3O2()7	船闸养护统计	按年、月、日统计；按船闸分类	系统自动生成
	......	......	......	......
辅助决策分析 CZO3()3	CZ()3()3O1	过闸服务指数	当期平均待闸时间、基期平均待闸时间、当期平均待闸船舶数、基期平均待闸船舶数等：按照船闸区域分类	系统自动生成
	CZO3O3O2	大中修统计	大中修时间、费用等：按年度统计	系统自动生成
	CZ()3()3()3	船舶空载率	空载船舶量、船舶量等：按日、月、年度统计；按船舶上、下行分类；按单船、船队分类；按单位、船闸分类	系统自动生成
	CZ()3()3()4	省际货运量	外省(区、市)的过闸船舶货物量：按主要货种分类	系统自动生成
	......	......	......	......

数据库名称	编号	数据表名称	______主要数据内容	交换方式
航道部门报送 CZ0401	CZ040101	船闸运行信息	船闸停航、复航信息	船闸，航道数据交换
	CZ040102	危险品船舶及货物信息	危险品船舶名称、危险品货物名称、货物将性、数量、包装等	船闸，航道数据交换
	CZ040103	过闸船舶信用信息	船舶、船员信用信息	船闸，航道数据交换
	CZ040104	船闸统计信息	过闸船舶通过量、总核载及总吨位、过闸货物通过量、运行闸次信息、过闸费收入、平均待闸时间和待闸船舶数、主要船型平均吨位、主要货种运量、平均闸次运行时间、平均闸室有效面积利用率等	船闸，航道数据交换
	......	......	......	......
海事部门交换 CZ0402	CZ040201	船闸运行信息	船闸停航、复航信息	船闸，海事数据交换
	CZ040202	过闸船舶信息	过闸船舶电子申报信息、过闸信用信息等	船闸，海事数据交换
	CZ040203	船闸调度信息	闸次计划信息等	船闸，海事数据交换
	CZ040204	船舶基本信息	船舶登记信息、证书信息、所属船公司信息等	船闸＜海事数据交换
	CZO4O2O5	船舶定位信息	船名、实时位置、时间等	船闸＜海事数据交换
	CZ040206	船舶报告信息	船舶始发港、目的港、时间、装载货物信息等	船闸＜海事数据交换
	CZ040207	水上交通管制信息	交通管制时间、地点等	船闸＜海事数据交换
	......	......	......	......
其他部门交换 CZO403	CZ04<B01	船闸运行信息	船闸停航、复航信息	船闸，水利数据交换
	CZ040302	水位信息	水位位置、水位实时数据	船闸＜水利数据交换
	CZO40303	防洪信息	洪峰时间、水位、影响位置	船闸＜水利数据交换
	CZ040304	船闸运行信息	船闸停航、复航信息	船闸，水库枢纽数据交换
	CZO40305	水电枢纽运行信息	水库开闸泄洪、调峰信息	船闸＜水库枢纽数据交换
	......	......	......	......

本规范主编单位、参编单位、主要起草人、主要审查人、总校人员和管理组人员名单

主编单位:华设设计集团股份有限公司参编单位：中交水运规划设计院有限公司

江苏省交通运输厅港航事业发展中心

长江三峡通航管理局

京杭运河江苏省交通运输厅苏北航务管理处广西壮族自治区港航发展中心湖南堵水运建设投资集团有限公司四川省交通勘察设计研究院有限公司

主要起草人:王仙美（华设设计集团股份有限公司）刘轰（华设设计集团股份有限公司）郭亚中（华设设计集团股份有限公司）（以下按姓氏笔画为序）王瑞（华设设计集团股份有限公司）石磊（华设设计集团股份有限公司）朱伟强（广西壮族自治区港航发展中心）刘军（京杭运河江苏省交通运输厅苏北航务管理处）齐俊麟（长江三峡通航管理局）

邹学颖（湖南省水运建设投资集团有限公司）沈旭鸿（华设设计集团股份有限公司）范晓锋（江苏省交通运输厅港航事业发展中心）金坚良（京杭运河江苏省交通运输厅苏北航务管理处）周红春（长江三峡通航管理局）

徐爱彬（中交水运规划设计院有限公司）

黄旦初（四川省交通勘察设计研究院有限公司）

主要审查人：蒋千

（以下按姓氏笔画为序）

张雷、陈达、陈冬元、金远平、周敬祥、徐志远、般惠广、

1 总则.............................................................................................（33）

3基本规定.......................................................................................（34）

4系统总体设计 .................................................................................（35）

4.1 一般规定.................................................................................（35）

4.2系统组成与功能........................................................................（35）

4.3系统架构.................................................................................（35）

4.4系统性能.................................................................................（36）

5船闸运营信息管理子系统..................................................................（37）

5.1 一般规定.................................................................................（37）

5.2船闸运行调度 ...........................................................................（37）

5.3过闸安全管理...........................................................................（38）

5.4过闸信用管理...........................................................................（38）

5.5船闸收费.................................................................................（39）

6船闸设施设备信息管理子系统............................................................（40）

6.1 一般规定.................................................................................（40）

6.2船闸设施信息管理.....................................................................（40）

6.3船闸设备信息管理.....................................................................（41）

7船闸信息服务子系统........................................................................（42）

7. 1 一般规定.................................................................................（42）

7.2通航环境信息服务.....................................................................（42）

7.3过闸信息服务...........................................................................（42）

7.4监管信息服务...........................................................................（42）

8系统软硬件技术要求........................................................................（43）

8.1 一般规定.................................................................................（43）

8.2 数据资源.................................................................................（43）

8.3 支撑软件.................................................................................（43）

8.4主机与存储..............................................................................（43）

8.6 系统运维 .................................................................................（44）

4系统总体设计

4.1 一般规定

4.1.1整体规划是指具体设计时要根据各地船闸管理模式的实际情况,按照区域管理船闸或单处管理船闸进行船闸信息系统整体规划，其中,单处管理船闸是指按照地理位置分布独立存在的一处船闸,涵盖单线船闸、多线船闸或多级多线船闸等情形；区域管理船闸涵盖区域多梯级船闸、区域多船闸等情形，

4.1.2由于船闸的管理模式、服务模式、运行模式等直接关系到船闸信息系统的技术方案和工程投资规模,因此规定系统总体设计时首先需要对其进行分析评估，船闸管理模式、服务模式、运行模式等是指船闸所在区域航道管理部门或船闸运行单位对船闸的管理规定或要求,并非具体指某座船闸。

4.1.4船闸信息系统总体设计时处理好工程内外边界非常重要,工程内外边界主要包括以下几方面：（1）与船闸自动控制系统、船闸视频监控系统等船闸电气工程的边界,避免重复建设,节约工程投资；（2）与航道管理部门、海事管理机构相关信息系统的工程边界；（3）与水利、水电枢纽等部门相关信息系统的工程边界，

4.2系统组成与功能

4.2.2船闸收费是指根据各省份的船闸收费政策文件,对船舶征收过闸通行费的地区在建设船闸信息系统时需设置船闸收费功能模块,其他地区船闸无须设置该功能.

4.3系统架构

4.3.1本规范以国内大多数交通信息化系统项目设计为参考,结合船闸信息系统的实际,以某区域管理的船闸信息系统为例,提出船闸信息系统总体架构框图,见图4. 1,船闸信息系统总体架构具体由运行感知层、基础设施层、数据资源层、应用支撑层、应用层、用户服务层、保障体系等部分组成.

4.3.3由于云计算技术已得到快速发展,船闸信息系统设计时根据船闸实际情况和建设需求,系统计算资源、存储资源的建设方案有采用传统方式的,也有采用公有云或私有云方式的.条文中的配套设施主要包括船闸运行调度中心、机房等必要的运行环境，

4.3.9根据调研,长江三峡段、京杭运河苏北段、广西西江干线航道等区域管理的船闸信息系统已实现集中部署,系统总体布局设计推荐采用集中部署方式是为了避免重复建设，方便系统运行维护，

5船闸运营信息管理子系统

5.1 一般规定

5.1.1根据《通航建筑物运行管理办法》（交通运输部令2019年第6号）第十六条的有关规定：船舶调度应当遵循安全第一、公平公开、分类管理、兼顾效率的原则，本规范船闸运营信息管理子系统设计原则与办法中的有关规定保持一致，

5.1.2根据调研，目前船舶定位和身份识别的技术手段主要有：GNSS（包括北斗、GPS 等）、AIS、视频感知、智能移动终端、移动通信网络（包括但不限于第四/五代移动通信网络，即4G/5G网络）、Vrr5（内河船舶电子身份识别及定位器）、RnD（射频识别）、雷达等，但每种技术手段都存在一定技术缺陷，因此本条文推荐采用多种技术手段通过数据融合的方式实现船舶精准定位和身份识别,既充分利用现有技术设备,又节省工程造价，根据调研，目前广东北江航道、广西西江干线航道、江苏省南通航道等的船闸已建设AlS基站进行船舶定位和身份识别,使用效果良好,因此本条文规定根据当地船闸运行调度实际需求,推荐设置船闸AE基站.

5.1.4根据《通航建筑物运行管理办法》（交通运输部令2019年第6号）第二十三条的有关规定：运行单位应当全面、及时、准确记录船舶过闸和通航建筑物运行统计数据,并按照规定向负责航道管理的部门报送。本条文规定了系统设计时需要考虑的统计数据的具体指标“

5.2船闸运行调度

5.2.2根据《通航建筑物运行管理办法》（交通运输部令2019年第6号）第十七条的有关规定：运行单位应当建立船舶调度信息化平台,受理船舶过闸申请,编制船舶调度计划，组织船舶过闸，因此本条文规定了船闸运行调度包括的具体功能，条文中单座船闸运行调度是指单线船闸运行调度;多座船闸运行调度则涵盖了多线船闸运行调度、多级多线船闸运行调度、区域多梯级船闸运行调度、区域多船闸运行调度等情形，

5.2.4虚拟报到线或电子围栏是指系统依托船闸GlS服务平台、船闸视频监控服务平台等图形化、可视化的技术手段在船闸上、下游引航道一定范围内对船舶的身份自动识别和定位,实现过闸船舶远程自动报到功能，

5.2.5船舶自动过闸确认功能是指充分利用船舶身份识别、位置感知等能力，实现对过闸船舶信息与调度指令自动比对确认功能,提高船闸智能化水平和过闸效率，

5.2.7智能排档是指以次序优先、兼顾效率、大船在前、小船在后、空重分开等为原则的船闸计算机自动排档系统,通过智能排档有效提高闸室面积利用率、减少船舶待闸时间、

降低船闸运行成本.根据调研，目前智能排档功能已在京杭运河苏北段、长江三峡段、广西西江干线航道等交通繁忙的水运主通道得到广泛应用。在交通量较小、随到随走、每日定时开关闸次的船闸,则无须进行智能排档,因此本条文规定交通繁忙的船闸需要具备智能排档功能，另外,考虑到目前交通繁忙船闸大多已建成多线船闸，每座船闸建成时间、闸室面积大多不一致,一般需要根据闸室面积、运行效率等条件自动分配过闸闸室,提高多线船闸的过闸效率，

5.2.8根据调研，目前京杭运河苏北段、长江三峡段、广西西江干线航道等已实现多座船闸运行调度功能,提高整个航道的通航效率,因此本条文推荐国内其他区域管理船闸实现多座船闸运行调度功能"一次申报是指船舶连续通过区域多座船闸时,只需在首座船闸进行电子申报,实现连续过闸功能；统一计划、联合调度是指根据船闸运行管理部门统一的船闸联合调度规则实现区域内所有船舶统一的闸次计划编排和统一发布过闸调度指令的功能.

5.3过闸安全管理

5.3.3根据《通航建筑物运行管理办法》（交通运输部令2019年第6号）第十九条的有关规定:同一通航建筑物的运行单位和负责航道管理的部门之间以及各航道管理部门之间应当逐步建立危险货物信息报告管理系统,实现信息资源共享,为船舶提供优质、便捷服务，因此本条文规定了系统需要具备危险品船舶过闸信息的数据交换功能,实现与航道管理部门、海事管理机构等的信息报送和资源共享。

5.3.4由于船舶的高度、宽度、吃水等如果不符合船舶过闸要求,在过闸过程中可能对船闸主体结构造成损伤,甚至发生重大安全事故,因此本条文规定了过闸船舶的最大平面尺度、吃水、高度等电子申报数据能够与船闸基础数据实现自动比对及预警功能“设备故障是指与船舶过闸密切相关的船载甚高频电台故障、船载AIS终端设备故障或人为关机等情形.

5.3.5船闸防撞预警、超高预警是指采用激光或红外扫描结合视频图像识别,与船闸控制系统、视频监视系统进行智能联动,通过声光报警对相关船舶进行预警提示，控制系统接收预警信号后自动暂停闸阀门启闭动作,视频系统对越限或超高船舶进行抓拍取证，上述功能已在京杭运河苏北段船闸上得到广泛应用,提高了船闸运行的可靠性和安全性，根据调研，目前长江三峡船闸上下游设有超吃水检测装置,对所有船舶在过闸前进行吃水检测,超吃水船舶不予过闸,防止超吃水船舶对船闸安全运营造成不利影响，

5.3.6根据调研，目前长江三峡、葛洲坝船闸以及江苏谏壁船闸（长江口门船闸）等,船舶在每次过闸前须接受过闸安检,提高了船舶过闸和船闸运营的安全水平，因此本条文规定根据各地船闸安全管理的政策文件要求,相应设置过闸安检信息管理功能，,

5.4过闸信用管理

5.4.1《三峡通航诚信管理办法》于2020年6月1日起实施,《苏北运河船舶信用管理办法》于2021年3月1日起实施，通过为过闸船舶建立信用账号,确定信用积分等级,享

受过闸差别化服务,并设有系统自动加减分机制等，因此本条文规定了船舶过闸信用需具备的主要功能.

5.4.3根据《通航建筑物运行管理办法》（交通运输部令2019年第6号）第二十三条的有关规定:负责航道管理的部门应当按照规定将过闸船舶有关信用信息纳入相关信用信息共享平台.因此本条文规定了船闸运行部门需要及时将过闸船舶信用信息上传航道管理部门等相关主管部门。

5.5船闸收费

5.5.1根据调研，目前我国部分省份采用区域统一船舶过闸收费联网系统,也有部分省份采用单处管理船闸独立收费系统,存在收费效率低、标准不统一等问题,因此本条文推荐征收过闸通行费的地区建设统一的船舶过闸联网收费功能，

5.5.2船舶过闸缴费信息是指系统自动生成的过闸缴费打印票据信息；计费吨位主要包括两类:船舶核定吨位和船舶实际装载吨位,具体设计时一般按照各省份的船闸收费政策文件执行＜,

6船闸设施设备信息管理子系统

6.1 一般规定

6.1.2船闸现有系统包括但不限于船闸电气工程范围内的船闸控制系统、船闸视频监控系统、船闸电力监控系统、船闸广播系统等,上述系统已包含了船闸设施设备信息管理的部分内容,因此本条文规定了船闸设施设备信息管理优先利用船闸现有系统升级改造方式实现,避免重复建设,节省工程投资，

6.1.3船闸养护基础信息包括水工建筑物（闸首、闸室、导航和靠船建筑物、引航道等）、附属设施（远调站、待闸锚地、机房、电缆沟、闸区工作桥等）、助航设施（系船设施、水尺等）、闸门、阀门、启闭机、电气控制和通信设备、视频监控、运行管理设备、监测设施、消防设备等设施设备的尺寸、规格、型号、建设年代等基本信息.

船闸日常养护包括例行保养、定期保养、专业保养等类型，例行保养是指每日或每周对机房、操作室、机械、电气等进行清洁、润滑和零件紧固等工作;定期保养分为一级保养和二级保养,一级保养是指在例行保养的基础上,每月保养一次,着重对建筑物、机电设备各部位进行检查、擦洗、紧固等作业,二级保养是指每季度进行一次,重点对运转件和机电设备进行详细检查和拆检,调整、调试、更换易损零部件及排除设备故障;专业保养是指对水工建筑物、闸门、阀门、电气设备等相关设施进行专业检查、清障处理及养护作业.

6.1.4《船闸总体设计规范》（JTJ 305—2001）局部修订中附属设施设计部分（2015年）第7.4.1条已规定重点部位视频画面宜与控制系统联动,本条文是对上述技术要求的进一步细化.船闸重点部位视频监控图像与船闸控制系统智能联动功能是指当船闸开闭闸门或阀门时,将闸门、阀门动作相关的监控实时图像自动切换到专用监视器上,方便船闸操作人员在进行闸门、阀门操作时实时查看现场的视频图像,有效降低操作人员的工作强度,提高船闸运行的安全性.根据调研，目前该功能已在江苏省船闸得到广泛推广应用.

6.2船闸设施信息管理

6.2.1根据《通航建筑物运行管理办法》（交通运输部令2019年第6号）第二十九条的有关规定:运行单位应当对通航建筑物运行进行监测和巡查,掌握通航建筑物安全技术状况.根据调研，目前湖北省大多数船闸在主体工程建设时已同步建设船闸结构安全监测系统,实施效果较好，

7船闸信息服务子系统

7.1 一般规定

7.1.2根据船员问卷调查统计分析,船员获取船闸信息服务的方式主要包括：智能移动终端（含智能手机）、智能船载终端、闸区广播、电子信息显示屏、甚高频电台、门户网站等手段，其中,智能移动终端和智能船载终端在双向信息交互过程中具有便捷、互动性好、实时性高等优势，

7.1.3根据调研,船闸室外信息显示屏是船闸对外发布服务信息的重要方式之一，随着技术发展趋势,室外小间距LED显示屏已得到广泛应用,将闸室档位图信息通过图形化手段向船员发布,提高船舶过闸服务水平.

7.2通航环境信息服务

7.2.1根据行业标准《通航建筑物运行方案编制导则》（JTS 123 —2019）第4章的有关规定,船闸概况主要包括船闸级别、规模、主要设计指标、总体布置、主要设备设施及配套设施等;船闸运行条件主要包括设计水位、通航流量、通航气象条件、通航净空尺度、上下游引航道通航条件等，其中,设计水位包括船闸上游、下游设计最高、最低通航水位，

7.2.2根据《通航建筑物运行管理办法》（交通运输部令2019年第6号）第三十二条的有关规定:运行单位应当及时向社会公布停航、复航信息，

船闸停航、复航信息的具体情形包括因养护、应急抢修、水位、流速、流向、恶劣天气、突发事件、防汛、泄洪等原因造成的船闸停航、复航，船闸区域气象信息主要包括风向风速、雷暴天气、雾、雨、雪、结冰等，

7.3过闸信息服务

7.3.1根据《通航建筑物运行管理办法》（交通运输部令2019年第6号）第十七条的有关规定:船舶调度计划应当主动公开，因此本条文规定了船闸信息系统需要实时发布的动态信息的主要功能。

7.4监管信息服务

7.4.2船闸运行单位向海事管理机构提供的信息服务包括:船闸停航、复航信息,船闸运行调度信息,过闸船舶信用信息等;海事管理机构向船闸运行单位提供的信息服务包括: 过闸船舶基础信息,过闸船舶定位信息,过闸船舶报告信息,水上交通管制信息等，

8系统软硬件技术要求

8.1 一般规定

8.1.1当前电子信息和软件技术飞速发展,信息系统的软硬件设备更新换代频率加快, 故本条文规定在船闸信息系统设计时要求采用模块化设计,便于今后系统升级和功能扩展.

8.1.3根据调研，目前长江三峡段采用区域统一调度,船闸分散控制的模式;京杭运河苏北段采用区域集中监视、船闸分散控制模式;广西西江干线航道采用区域统一调度、集中远程控制的模式;其他地方船闸大多数采用单处船闸调度和控制模式，今后发展趋势为按照区域统一管理模式建设船闸运行调度中心,实现对船闸群控制、运行调度、船闸收费、船闸设施设备监测、船闸信息服务等集中统一管理,因此本条文推荐按照区域统一管理配套建设船闸运行调度中心和机房.

8.2数据资源

8.2.1船闸信息系统的数据资源参照了交通运输行业数据资源的通用分类方法，即船闸基础数据、船闸业务数据、船闸主题数据、船闸交换共享数据等.

8.2.2船闸信息系统基础数据的基本原则是"一数一源”，本条文强调船闸信息系统基础数据应包括的主要内容.

8.2.3船闸运营数据包括船闸运行调度数据、船舶过闸安全管理数据、船舶过闸信用管理数据、船闸收费数据等;船闸设施设备数据包括船闸设施管理数据、船闸设备管理数据和船闸养护管理数据等;船闸服务数据包括船闸通航环境服务数据、过闸服务数据和监管服务数据等;其他数据包括船闸内部管理的数据,如办公自动化（OA）、监察、档案、权力内控等.

8.3支撑软件

8.3.2交通运输部印发的《数字交通发展规划纲要》（交规划发〔2019〕89号），提出以数据为关键要素和核心驱动,促进物理和虚拟空间的交通运输的融合,今后发展趋势就是通过数据化和图形化方式进行管理，因此本条文推荐船闸信息系统采用GlS技术实现船闸运营、船闸设施设备管理和船闸服务等在地图上可视化直观表达及浏览、查询等功能.

8.4主机与存储

8.4.2数据库服务器性能指标计算是船闸信息系统设计时需考虑的重要内容,直接关系

船闸信息系统设计规范(JTS/T 161-2021)

到硬件设备造价和工程规模，服务器性能的估算方式依据TPC规范,事务处理性能委员会(TIanSactiQn Processing PClfOrmancC Council )已推出四套基准程序，被称为 TPC-A、 TPC-B、TPC-C和TPC-D.其中A和B已不再使用,TPC-C是在线事务处理基准程序， TPC-D是决策支持基准程序，目前TPC-C是主流基准程序，本条文参考了当前交通运输信息系统设计时通用做法,采用基于TPC-C经验公式对数据库服务器CPU性能要求进行估算.其计算公式为：

tpnιC = TASK XGXSXf7[ T X (I-C)]

式中tpmC——用于衡量计算机系统的事务处理能力,为每分钟内系统处理新订单个数； TASK——每日业务统计峰值交易量,TASK =日均业务处理量X平均每次访问对应数据库事务数X业务高峰期交易量与平均交易量的比值；

G——交易日集中期内交易量比例；

S——实际业务交易操作相对于TPC-C测试基准环境交易的复杂程度比例, S = IOOx复杂操作比例+ IOx中等操作比例+ 1 X简单操作比例；

F—系统未来5年的业务量发展冗余预留；

T—每日峰值交易时间；

C——主机CPU处理余量，

8.6系统运维

8.6.4由于数据备份是系统容灾的基础,为防止操作失误或系统故障导致数据丢失,而将全部或部分数据集合从应用主机的硬盘或阵列复制到其他的存储介质的过程，本条文强调了船闸信息系统需要具有日常数据增量备份或定期全备份的功能,并能够根据业务需要和管理要求进行异地备份，
