犐犆犛０３ ．２２０ ．２０ 犆犆犛犚８０
中华人民共和国国家标准
犌犅５７６８ ．２—２０２２
代替 GB 5768.2—2009
道路交通标志和标线 第2部分：道路交通标志
犚狅犪犱狋狉犪犳犳犻犮狊犻犵狀狊犪狀犱犿犪狉犽犻狀犵狊— 犘犪狉狋２：犚狅犪犱狋狉犪犳犳犻犮狊犻犵狀狊
2022-03-15 发布
2022-10-01 实施
国家市场监督管理总局 国家标准化管理委员会
GB 5768.2-2022
目 次
前言........................................................................................................................W
引言........................................................................................................................X
1 范围.....................................................................................................................1
2规范性引用文件......................................................................................................1
3 术语和定义............................................................................................................1
4 通贝1 ..................................................................................................................... 1
4.1 基本要求 .........................................................................................................1
4.2 分类 ...............................................................................................................1
4.3 颜色 ...............................................................................................................2
4.4 形状 ...............................................................................................................3
4.5 字符 ...............................................................................................................4
4.6 尺寸 ...............................................................................................................5
4.7 图形 ...............................................................................................................8
4.8 设置 ...............................................................................................................8
4.9 使用和维护......................................................................................................13
4.10 制作............................................................................................................13
4.11 可变信息标志 ................................................................................................14
5 禁令标志...............................................................................................................15
5.1 一般规定.........................................................................................................15
5.2 停车让行标志（禁1） .......................................................................................... 15
5.3 减速让行标志（禁2） .......................................................................................... 16
5.4 会车让行标志（禁3） .......................................................................................... 16
5.5 禁止通行标志（禁4） .......................................................................................... 18
5.6 禁止驶入标志（禁5） .......................................................................................... 18
5.7禁止机动车驶入标志（禁6） ................................................................................. 18

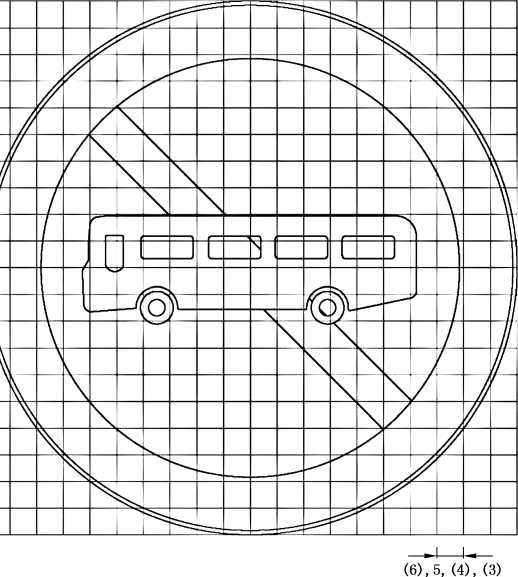

5.8 禁止大型（或小型）载客汽车驶入标志（禁7、禁8）...................................................... 20
5.9禁止载货汽车驶入标志（禁9） .............................................................................. 20
5.10 禁止挂车、半挂车驶入标志（禁10） ..................................................................... 21
5.11禁止拖拉机驶入标志（禁11） .............................................................................. 21
5.12 禁止三轮汽车、低速货车驶入标志（禁12） ............................................................ 21

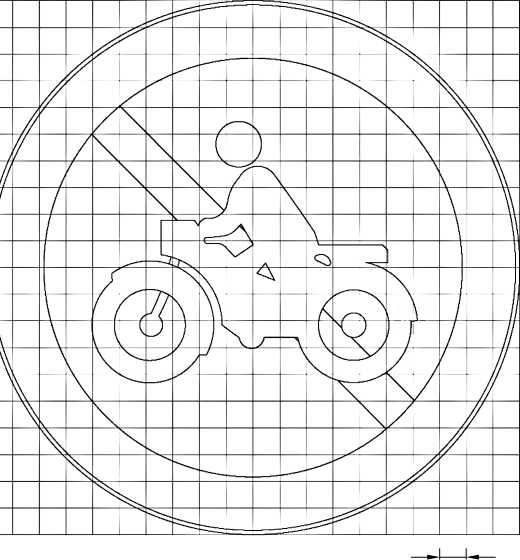

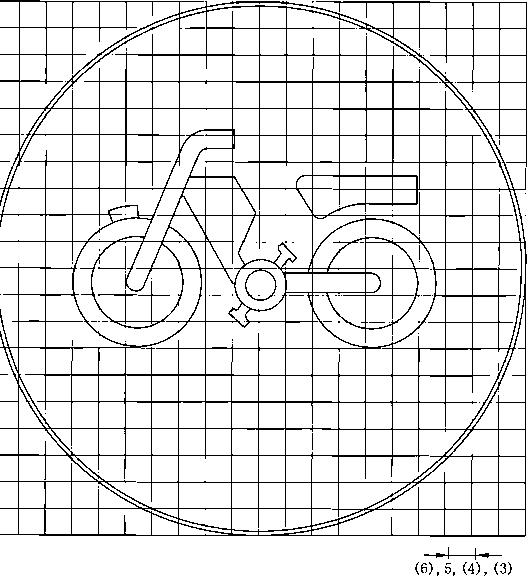

5.13 禁止摩托车驶入标志（禁13） .............................................................................. 22
5.14 禁止非机动车进入标志（禁14） ........................................................................... 22

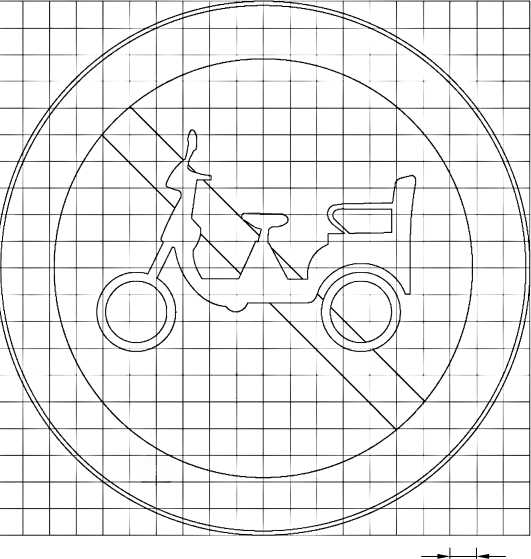

5.15禁止电动自行车进入标志（禁15） ........................................................................ 22
5.16 禁止畜力车进入标志（禁16） .............................................................................. 23
5.17 禁止三轮车驶入标志（禁17） .............................................................................. 23

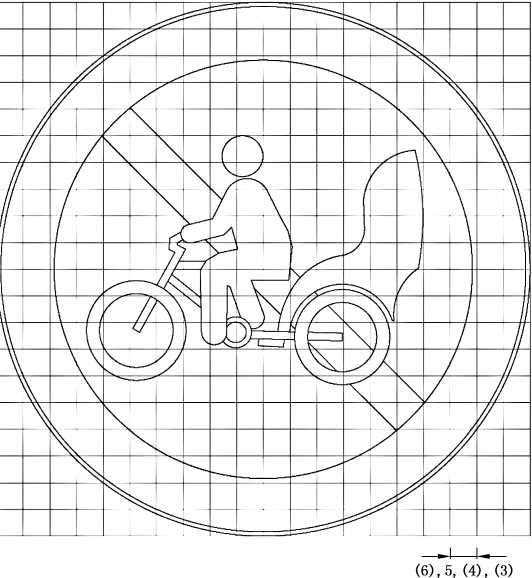

5.18 禁止人力（客、货）运三轮车进入标志（禁18、禁19）................................................... 23
5.19 禁止人力车进入标志（禁20） .............................................................................. 24
I
GB 5768.2-2022
5.20 禁止彳J人进入标志（禁21） ................................................................................. 24

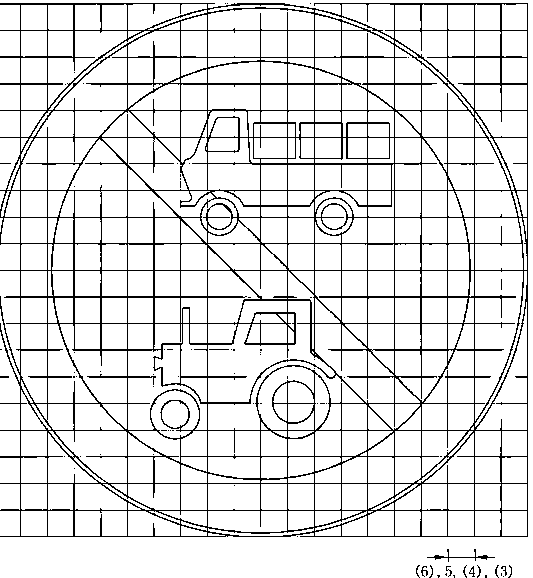

5.21 禁止某两种车辆驶入标志（禁22） ........................................................................ 24
5.22 禁止向左（或向右）转弯标志（禁23、禁24） ............................................................ 25
5.23 禁止直行标志（禁25） ....................................................................................... 26
5.24 禁止向左和向右转弯标志（禁26） ........................................................................ 27
5.25禁止直行和向左转弯（或直行和向右转弯）标志（禁27、禁28） .................................... 27
5.26 禁止掉头标志（禁29） ....................................................................................... 28
5.27 禁止超车标志（禁30） ....................................................................................... 28
5.28 解除禁止超车标志（禁31） ................................................................................. 29
5.29 禁止车辆停放标志（禁32） ................................................................................. 29
5.30 禁止车辆长时停放标志（禁33） ........................................................................... 32
5.31 禁止鸣喇叭标志（禁34） .................................................................................... 32
5.32 限制宽度标志（禁35） ....................................................................................... 32
5.33 限制高度标志（禁36） ....................................................................................... 33
5.34 限制质量标志（禁37） ....................................................................................... 34
5.35限制轴重标志（禁38） ....................................................................................... 35
5.36 限制速度标志（禁39） ....................................................................................... 35
5.37 解除限制速度标志（禁40） ................................................................................. 36
5.38 停车检查标志（禁41） ....................................................................................... 36
5.39 禁止危险物品运输车辆驶入标志（禁42） ............................................................... 37

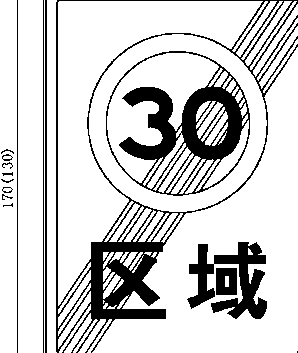

5.40区域禁止（或限制）及解除标志（禁43、禁44、禁45、禁46、禁47、禁48） ........................ 37
6 指示标志...............................................................................................................39
6.1 一般规定.........................................................................................................39

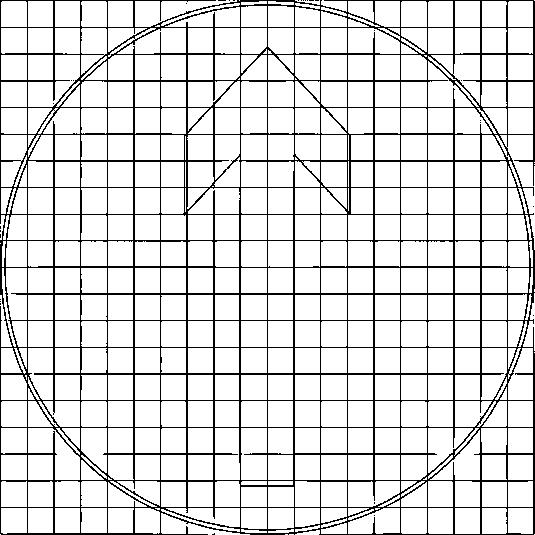

6.2 直行标志（示 1） ................................................................................................ 39
6.3 向左（或向右）转弯标志（示2、示3） ........................................................................ 40
6.4直行和向左转弯（或直行和向右转弯）标志（示4、示5） ................................................ 41
6.5 向左和向右转弯标志（示 6） ................................................................................. 41
6.6分隔带右侧（或左侧）行驶标志（示7、示8） ............................................................... 41
6.7 环岛行驶标志（示9） .......................................................................................... 42

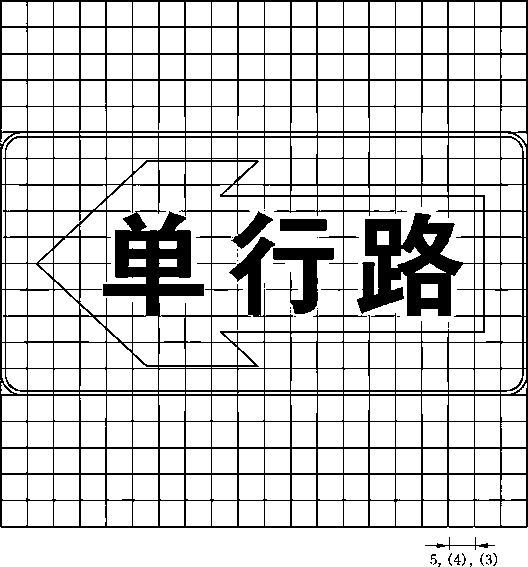

6.8 单行路标志（示 10、示 11） .................................................................................... 43

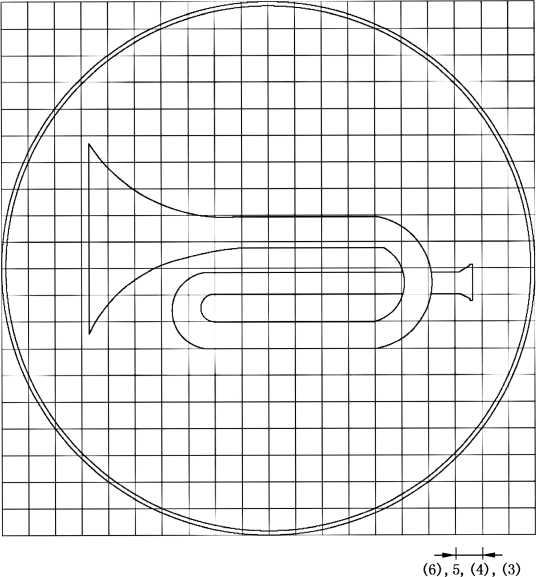

6.9 鸣喇叭标志（示12） .......................................................................................... 45
6.10 开车灯标志（示 13） .......................................................................................... 45
6.11最低限速标志（示14） ....................................................................................... 46
6.12 会车先行标志（示15） ....................................................................................... 46
6.13 人行横道标志（示 16） ....................................................................................... 47

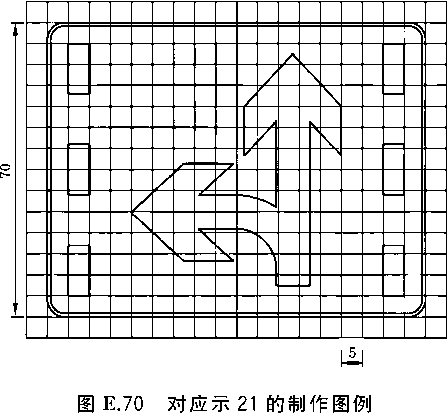

6.14 车道行驶方向标志（示17、示18、示19、示20、示21、示22、示23） .............................. 47
6.15 机动车行驶标志（示24） .................................................................................... 49

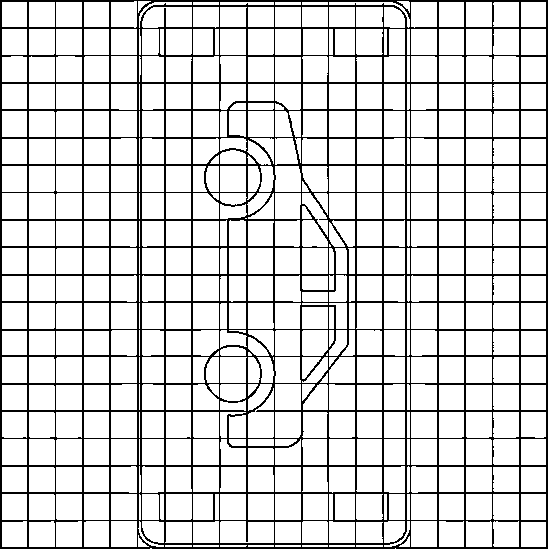

6.16 机动车车道标志（示25） .................................................................................... 49
6.17 小型客车车道标志（示26） ................................................................................. 49
6.18 公交专用车道标志（示27） ................................................................................. 50
6.19 快速公交系统（BRT）专用车道标志（示28） ............................................................ 50
6.20 有轨电车专用车道标志（示29） ........................................................................... 51
6.21 多乘员车辆（HoV）专用车道标志（示30）............................................................... 51
H
GB 5768.2-2022
6.22 非机动车彳J驶标志（示31） ................................................................................. 52
6.23 非机动车车道标志（示32） ................................................................................. 52
6.24 电动自行车行驶标志（示33） .............................................................................. 52
6.25 电动自行车车道标志（示34） .............................................................................. 53

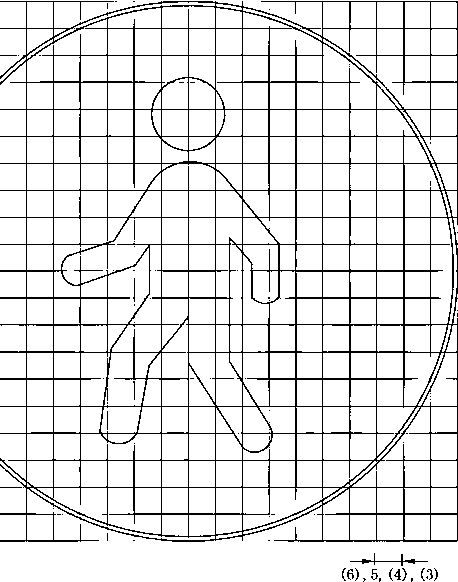

6.26 行人标志（示 35） ............................................................................................. 53

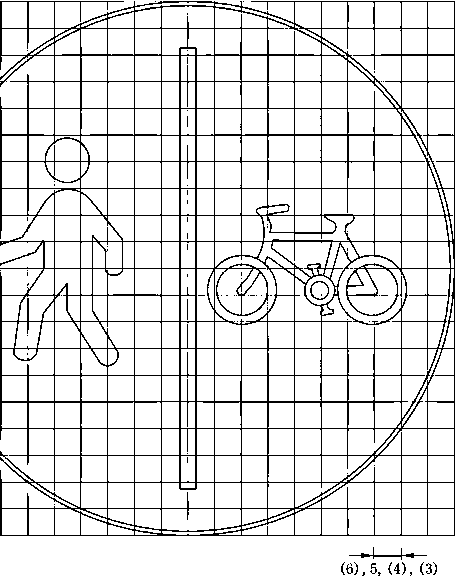

6.27 非机动车与行人通行标志（示 36、示 37） ............................................................... 53
6.28不同的专用车道标志并设.................................................................................54
6.29 非机动车推行标志（示38） ................................................................................. 54
6.30 靠右侧车道行驶标志（示39） .............................................................................. 55

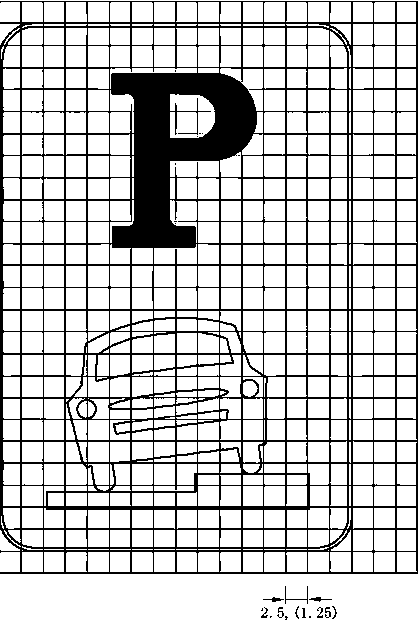

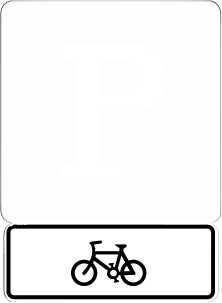

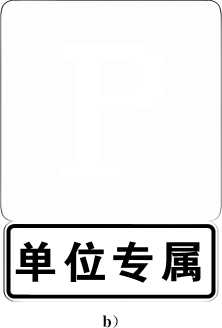

6.31 停车位标志（示 40） .......................................................................................... 55
6.32 允许掉头标志（示41） ....................................................................................... 59
6.33 硬路肩允许行驶标志（示42） .............................................................................. 60
6.34 货车通行标志（示43） ....................................................................................... 60
7 警告标志...............................................................................................................61
7.1 一般规定.........................................................................................................61

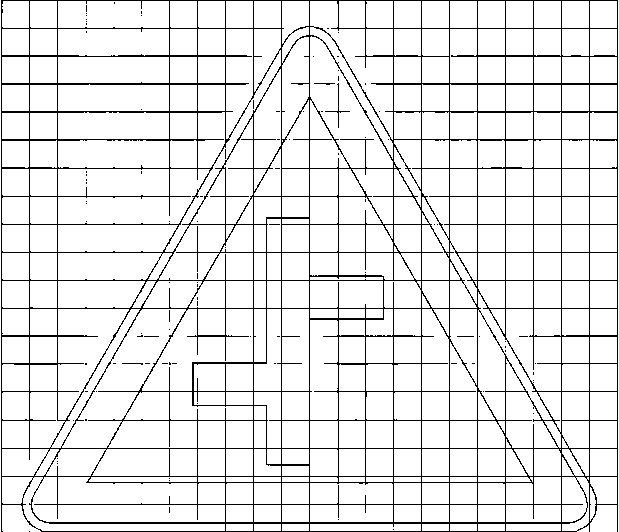

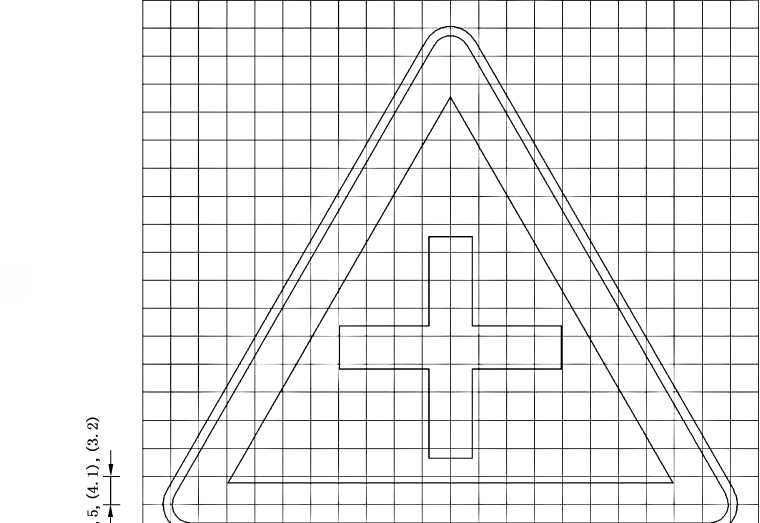

7.2 交叉路口标志（警1） .......................................................................................... 61
7.3 急弯路标志（警2） ............................................................................................. 64

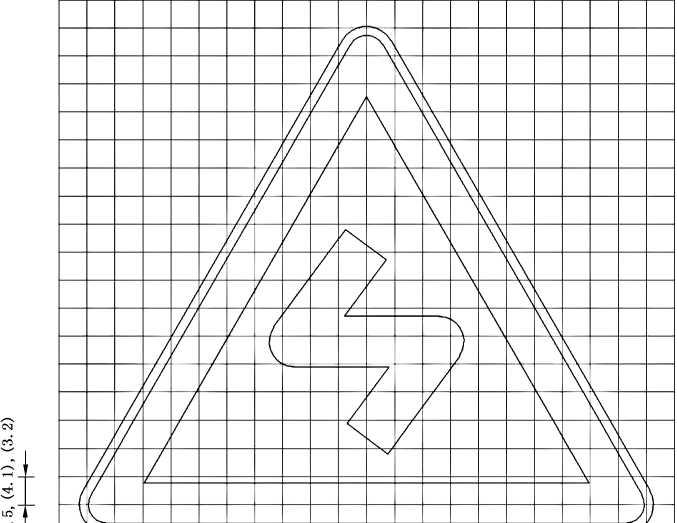

7.4 反向弯路标志（警3） .......................................................................................... 64
7.5连续弯路标志（警4） .......................................................................................... 66

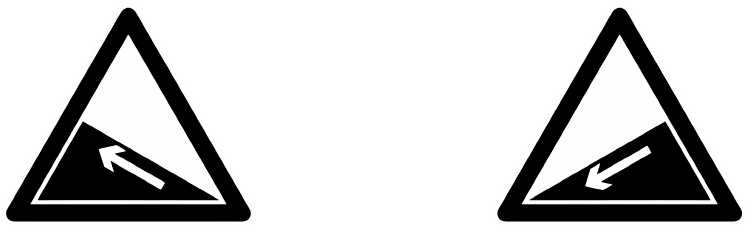

7.6 陡坡标志（警5） ................................................................................................ 67
7.7 连续下坡标志（警6） .......................................................................................... 68
7.8 窄路标志（警7） ................................................................................................ 68
7.9 窄桥标志（警8） ................................................................................................ 69
7.10 双向交通标志（警9） ....................................................................................... 69
7.11 注意行人标志（警10） ....................................................................................... 70
7.12 注意儿童标志（警11） ....................................................................................... 70
7.13 注意残疾人标志（警12） .................................................................................... 71

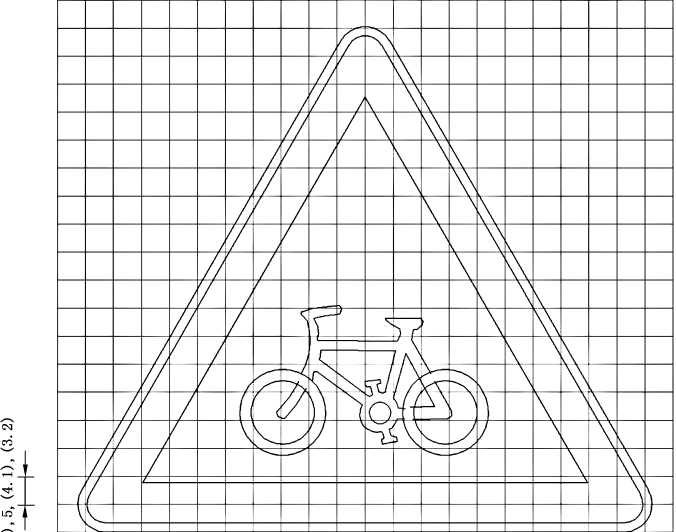

7.14 注意非机动车标志（警13） ................................................................................. 71
7.15注意电动自行车标志（警14） .............................................................................. 71

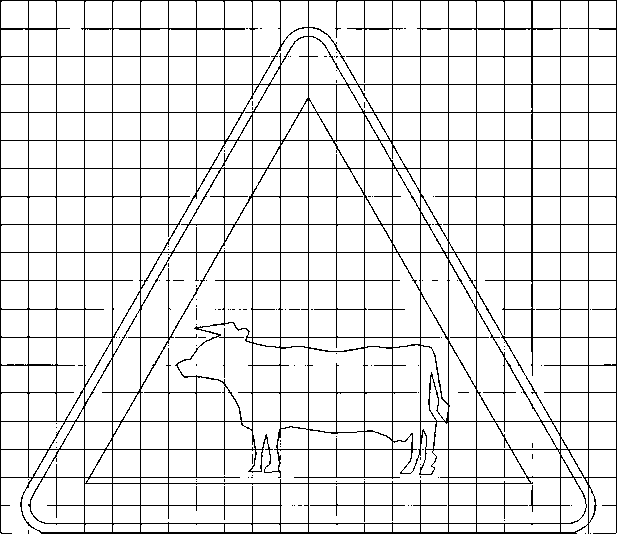

7.16 注意牲畜标志（警15） ....................................................................................... 72
7.17 注意野生动物标志（警16） ................................................................................. 72
7.18 注意信号灯标志（警17） .................................................................................... 72
7.19 注意落石标志（警18） ....................................................................................... 73

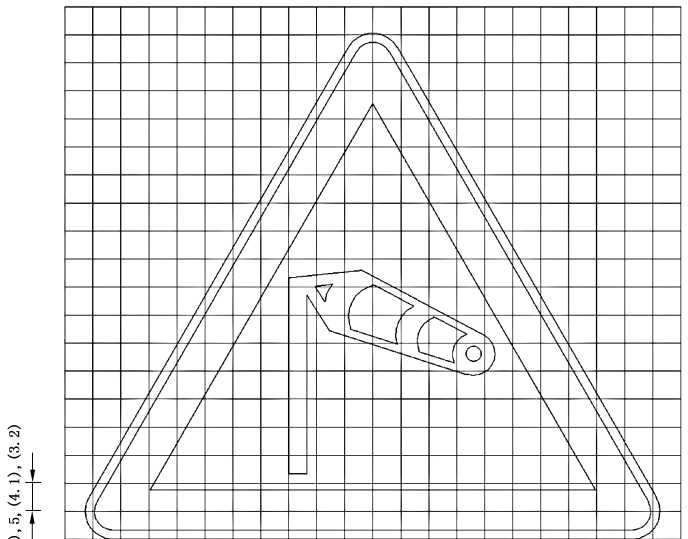

7.20 注意横风标志（警19） ....................................................................................... 73
7.21 易滑标志（警20） ............................................................................................. 73
7.22 傍山险路标志（警21） ....................................................................................... 74
7.23 堤坝路标志（警22） .......................................................................................... 74
7.24 村庄标志（警23） ............................................................................................. 74
7.25 隧道标志（警24） ............................................................................................. 75
7.26 驼峰桥标志（警25） .......................................................................................... 75
7.27 路面不平标志（警26） ....................................................................................... 75

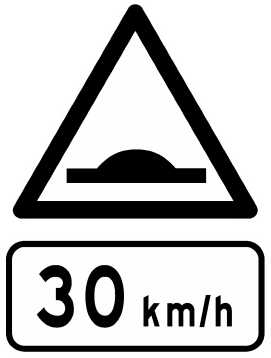

7.28 减速丘标志（警27） .......................................................................................... 76
7.29 过水路面（或漫水桥）标志（警28） ........................................................................ 77
≡
GB 5768.2—2022
7.30 铁路道口标志（警29、警30、警31、警32） ............................................................... 77

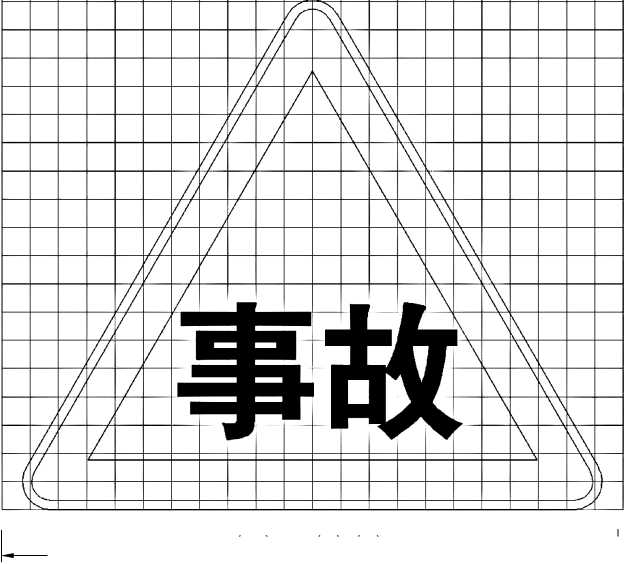

7.31事故易发路段标志（警33） ................................................................................. 79
7.32 注意障碍物标志（警34） .................................................................................... 79
7.33 注意危险标志（警35） ....................................................................................... 79
7.34 施工标志（警36） ............................................................................................. 80
7.35 交通事故管理标志（警37） ................................................................................. 80
7.36 建议速度标志（警38） ....................................................................................... 80
7.37 注意潮汐车道标志（警39） ................................................................................. 81
7.38 注意保持车距标志（警40）................................................................................. 82

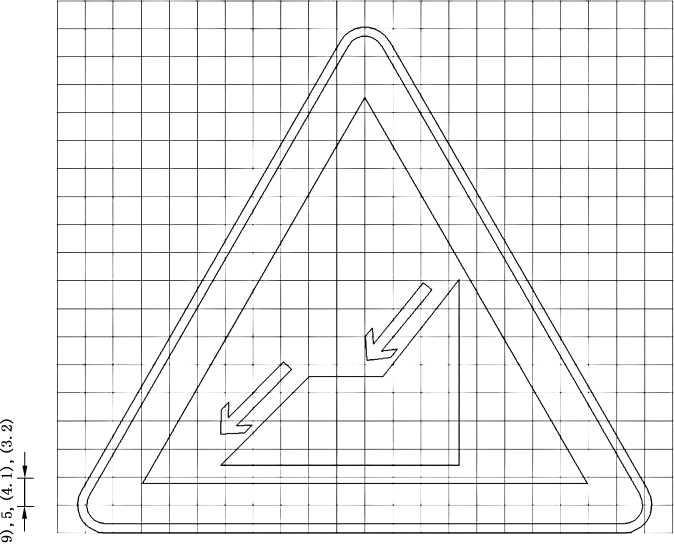

7.39注意合流标志（警41） ....................................................................................... 82

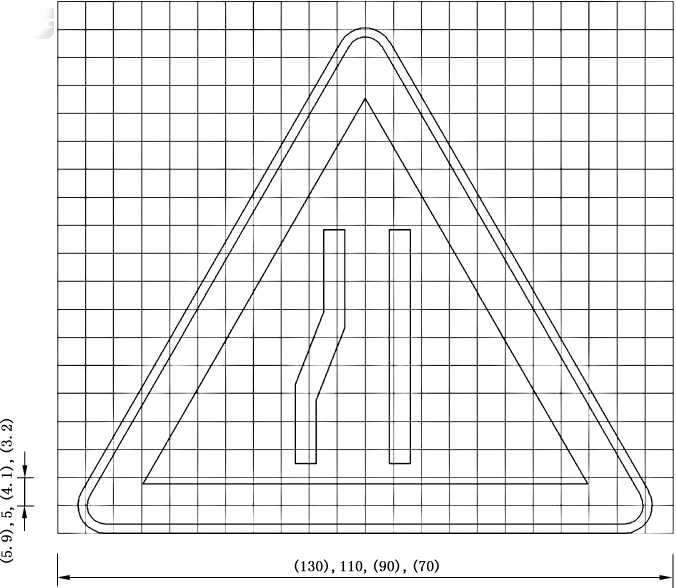

7.40注意车道数变少标志（警42） .............................................................................. 82
7.41 避险车道标志（警43） ....................................................................................... 83
7.42注意路面结冰、注意雨（雪）天、注意雾天、注意不利气象条件标志（警44） ..................... 84
7.43注意前方车辆排队标志（警45） ........................................................................... 85

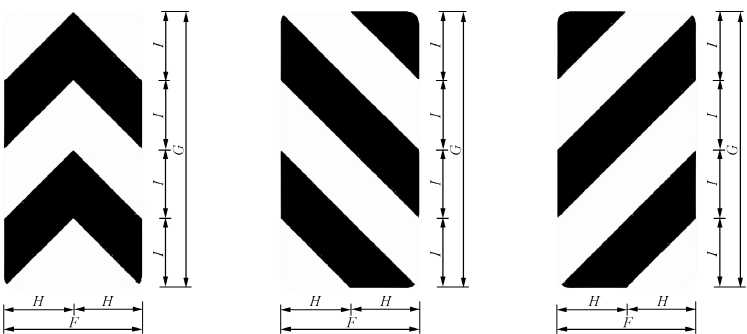

7.44 线形诱导标（警46 ） .......................................................................................... 85
7.45 注意积水标志（警47） ....................................................................................... 90
8 一般道路指路标志...................................................................................................91
8.1 一般规定.........................................................................................................91
8.2 分类...............................................................................................................94
8.3路径指引标志...................................................................................................94
8.4地点指引标志...................................................................................................98
8.5道路沿线设施指引标志....................................................................................IOO
8.6其他道路信息指引标志....................................................................................105
9高速公路、城市快速路指路标志.................................................................................109
9.1 一般规定......................................................................................................109
9.2 分类............................................................................................................112
9.3路径指引标志................................................................................................113
9.4沿线信息指引标志..........................................................................................128
9.5沿线设施指引标志..........................................................................................133
10 旅游区标志.........................................................................................................138
10.1 一般规定......................................................................................................138
10.2 旅游指引标志（旅1、旅2）................................................................................. 138
10.3 旅游符号标志（旅3〜旅17）.............................................................................. 139
11 告示标志............................................................................................................140
11.1 一般规定......................................................................................................140
11.2道路设施解释标志..........................................................................................140
11.3路外设施指引标志..........................................................................................141
11.4行车安全提醒标志..........................................................................................141
11.5告示标志的设置.............................................................................................143
12 辅助标志............................................................................................................143
附录A （资料性）交通标志专用名词中英文对照 ............................................................146
IV
GB 5768.2-2022
附录B （资料性）交通标志字体.................................................................................147
附录C （规范性）高速公路编号标志字高 .....................................................................167
附录D （资料性）交通标志和标线配合建议..................................................................171
附录E （资料性）交通标志制作图例 ...........................................................................172
附录F （资料性）停车让行标志与减速让行标志设置条件................................................329
附录G （资料性）一般道路路径指引标志信息分层选取示例 .............................................331
附录H （资料性）一般道路指路标志设置示例...............................................................334
附录I （资料性）高速公路与城市快速路指路标志示例......................................................343
附录J （资料性）旅游区标志设置示例...........................................................................353
索弓丨........................................................................................................................356
V
GB 5768.2-2022
前 言
本文件按照GB/T 1.1—2020《标准化工作导则 第1部分:标准化文件的结构和起草规则》的规定 起草。
本文件是GB 5768《道路交通标志和标线》的第2部分。GB 5768已经发布了以下部分：
——第1部分：总则；
——第2部分：道路交通标志；
——第3部分：道路交通标线；
——第4部分：作业区；
——第5部分：限制速度；
——第6部分：铁路道口 ；
——第7部分：非机动车和行人；
——第8部分：学校区域。
本文件代替GB 5768.2—2009《道路交通标志和标线 第2部分：道路交通标志》，与GB 5768.2— 2009相比，除结构调整和编辑性改动外,主要技术变化如下：
——增加了交通标志原则（见4.1.2）；
--增加了交通标志和标线不应与信号灯矛盾的要求（见4.1.5）；
——修改了主标志的分类，将作业区的标志作为临时性标志的一种，并增加交通事件管理区的标志 作为临时性标志的另一种（见4.2.1和4.2.5,2009年版的3.3.1）；
——增加了荧光粉红色作为交通事故管理区的警告标志底色（见4.3.1）；
——增加了标志上文字不应超过2种的规定［见4.5.1c）］；
——增加了路上方标志、单向三车道及以上道路路侧的指路标志字高可增大5 Cm〜10 cm,单向两 车道及以上道路路侧的部分禁令标志和警告标志尺寸可增大的规定（见4.5.2、4.6.1和4.6.2）；
——增加了小数点后阿拉伯数字字高是汉字字高的1/2〜2/3的规定（见4.5.3）；
--增加了旅游区标志尺寸的规定（见4.6.4）；
——增加了隧道内指路标志字高、设置形式的规定（见4.6.8）；
--修改了警告标志前置距离的一般值（见4.8.8,2009年版的3.10.1）；
——修改了标志设置高度的要求（见4.8.11,2009年版的3.12.1.2）；
——修改了标志照明安装位置（见4.8.16,2009年版的3.11.3.1）；
——增加了标志板背面的使用要求（见4.9.7和4.9.8）；
——删除了标志板构造的部分要求（见2009年版的3.15.2和3.15.5）；
--增加了标志板缝隙的规定（见4.10.2）；
--增加了停车让行标志、减速让行标志设置位置的规定（见5.2、5.3）；
——修改了禁止大型（或小型）载客汽车驶入标志名称（见5.8,2009年版的5.10）；
——修改了禁止大型载客汽车驶入标志、公交专用车道标志、快速公交系统专用车道标志的大型客 车图案（见 5.8、6.18、6.19,2009 年版的 5.10、6.17.1、6.17.6）；
——修改了禁止载货汽车驶入标志的含义（见5.9,2009年版的5.8）；
--修改了禁止挂车、半挂车驶入标志的图形（见5.10,2009年版的5.11）；
--增加了禁止电动自行车进入标志（见5.15）；
——修改了禁止三轮车驶入标志名称（见5.17,2009年版的5.9）；
W
GB 5768.2-2022
——修改了禁止车辆停放标志和禁止车辆长时停放标志的名称（见5.29^5.30,2009年版的5.28、 5.29）；
--删除了海关标志（见2009年版的5.39）；
--修改了分隔带右侧（或左侧）行驶标志名称及设置位置（见6.6,2009年版的6.6）；
——删除了立体交叉行驶路线标志、路口优先通行标志（见2009年版的6.7、6.13）；
--增加了单行路标志带有文字的版面形式（见6.8）；
——修改了设置鸣喇叭标志、急弯路标志等的平曲线半径值（见6.9,2009年版的4.3）；
--增加了开车灯标志、小型客车车道标志、有轨电车专用车道标志、电动自行车行驶标志、电动自 行车车道标志、非机动车与行人通行标志、非机动车推行标志、靠右侧车道行驶标志、硬路肩允 许行驶标志、货车通行标志（见 6.10、6.17、6.20、6.周、6.25、6.27、6.29、6.30、6.33、6.34）；
——增加了可在人行横道标志外加荧光黄绿边框使标志醒目的规定（见6.13）；
--修改了公交专用车道标志名称、含义和图案（见6.18,见2009年版6.17.1）；
——修改了行人标志的名称和图案（见6.26,2009年版的6.10）；
——修改了残疾人专用停车位标志、校车专用停车位标志、校车停靠站点标志、公交车专用停车位 标志示例（见6.31,2009年版的6.18）；
--删除了标志版面附加时间的限时长停车位标志示例（见2009年版的6.18）；
——删除了渡口标志、路面低洼标志、慢行标志、隧道开车灯标志、注意分离式道路标志（见2009年版
4.23、4.27、4.33、4.38、4.41）；
——增加了交叉路口标志图形显示实际道路交叉形式、线条粗细示意宽度的规定（见7.2）；
--增加了注意残疾人标志荧光黄绿底色的规定（见7.13）；
——增加了注意电动自行车标志、交通事故管理标志、注意积水标志（见7.15、7.35、7.45）；
--修改了路面高突标志的名称，改为减速丘标志（见7.28,2009年版的4.26）；
——修改了注意保持车距标志的设置条件（见7.38,2009年版的4.40）；
——修改了注意车道数变少标志的分类，由指路标志调整为警告标志（见7.40,2009年版的 7.2.5.3）；
——修改了线形诱导标的分类，由指路标志调整为警告标志，并细化了线形诱导标的设置条件（见 7.44, 2009 年版的 7.2.5.7）；
--增加了指路标志不应指引私人专属或商用目的地信息的规定。（见8.1.1）；
——增加了禁令标志和指示标志套用于指路标志的规定（见8.1.2）；
--增加了 A层信息包括地级行政区的内容。（见8.1.3）；
——增加了指路标志信息选取的具体原则，包括地名属性、国家信息、交叉口地名信息唯一性的选 取原则［见8.1.4d）、e）和f）］；
——增加了道路编号指引信息的颜色规定（见8.1.5）；
——修改了路径指引标志配置规定（见8.3.1,2009年版的7.2.2.1）；
——增加了交叉路口预告标志的形式及适用条件（见8.3.2.2）；
--修改了交叉路口预告标志设置位置的规定（见8.3.2.4,2009年版的7.2.2.2）；
——修改了交叉路口告知标志设置位置的规定（见8.3.3,2009年版的7.2.2.3）；
——修改了交叉路口告知标志形式（见8.3.3.2和8.3.3.3,2009年版的7.2.2.3）；
——修改了确认标志设置位置规定（见8.3.4,2009年版的7.2.2.4）；
--修改了路名标志版面文字排列方式的规定（见8.3.4.3,2009年版的7.2.2.4）；
——增加了电动汽车充电站识别标志（见8.4.3）；
--增加了观景台预告标志的设置位置（见8.5.8）；
——修改了隧道出口距离标志在特长隧道内的设置位置（见8.6.3,2009年版的7.2.5.6）；
W
GB 5768.2-2022
——增加了高速公路与城市快速路指路标志信息数量、同一出口不同方向地名信息应不同的规定 （见 9.1.3）；
--增加了人口预告标志的含义的规定（见9.3.1）；
--修改了地点、方向标志设置位置规定（见9.3.2,2009年版的7.3.2.2）；
--增加了地点距离标志的版面规定（见9.3.6.3）;
--修改了出口预告标志设置地点、信息数量、箭头使用的规定（见9.3.8,2009年版的7.3.2.9）;
--修改了下一出口预告标志设置位置的规定（见9.3.11,2009年版的7.3.2.7）;
--删除了车距确认标志（见2009年版的7.3.3.8）；
——修改了收费站预告及收费站标志形式（见9.5.3,2009年版的7.3.4.3）;
--增加了设置于收费大棚的电子收费（ETC）车道、人工收费车道标志（见9.5.5）；
--增加了旅游区标志的设置要求（见10.1.4,10.2.4〜10.2.6,10.3）；
——修改了钓鱼、潜水、划船、滑雪、滑冰等旅游符号标志的图形（见10.3,2009年版的8.3）；
——增加了道路设施解释标志（见11.2）；
--修改了交通监控设备标志，调整为告示标志（见11.2,2009年版的7.2.5.5）；
——增加了告示标志设置间距要求（见11.5）；
——增加了交通标志字体、一般道路指路标志设置示例、高速公路与城市快速路指路标志示例、旅 游区标志设置示例（见附录B、附录H、附录I、附录J）。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。
本文件由中华人民共和国交通运输部和中华人民共和国公安部联合提出。
本文件由中华人民共和国交通运输部归口。
本文件及其所代替文件的历次版本发布情况为：
——1986年首次发布为GB 5768—1986,1999年第一次修订；
——2009年第二次修订为GB 5768.2—2009；
——本次为第三次修订。
K
GB 5768.2-2022
引 言
道路交通标志和标线是引导道路使用者有秩序地使用道路，以促进道路交通安全、提高道路运行效 率的设施。GB 5768《道路交通标志和标线》是指导我国道路交通标志和标线使用的基础性、通用性标 准，拟由九个部分构成。
--第1部分：总则。规定了道路交通标志和标线的原则和一般规定。
——第2部分：道路交通标志。规定了道路交通标志的分类、颜色、形状、字符、尺寸、图形、设置、使 用和维护以及制作等要求。
——第3部分：道路交通标线。规定道路交通标线的分类、颜色、形状、字符、图形、尺寸、设计和设 置等要求。
——第4部分：作业区。规定道路施工作业相关的道路交通标志和标线的要求。
--第5部分：限制速度。规定与限制速度相关的道路交通标志和标线的要求。
——第6部分：铁路道口。规定铁路道口相关的道路交通标志和标线的要求。
--第7部分:非机动车和行人。规定非机动车和行人相关的道路交通标志和标线的要求。
——第8部分：学校区域。规定学校周边相关路段的道路交通标志和标线的要求。
--第9部分:交通事故管理区。规定交通事故处理相关的道路交通标志和标线的要求。
1986年第一次发布GB 5768,2009年第二次修订分为了 8个部分，第9部分是本次修订拟增加的。 分部分后结构清晰，便于使用及修订,第1部分〜第3部分为道路交通标志和标线的总则、标志、标线的 规定，第4部分〜第9部分为各种使用情况下道路交通标志和标线的要求。
X
GB 5768.2-2022
道路交通标志和标线 第2部分：道路交通标志
1范围
本文件规定了道路交通标志的分类、颜色、形状、字符、尺寸、图形、设置、使用和维护以及制作等 要求。
本文件适用于公路、城市道路和虽在单位管辖范围但允许社会机动车通行的地方，包括广场、公共 停车场等用于公众通行的场所等各类道路上交通标志。
2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文 件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于 本文件。
GB 5768.1道路交通标志和标线 第1部分：总则
GB 17733地名标志
3术语和定义
本文件没有需要界定的术语和定义。
4通则
4.1基本要求
4.1.1道路交通标志以颜色、形状、字符、图形等向道路使用者传递交通控制、引导信息。
4.1.2道路交通标志应符合以下原则：
a）满足道路使用者需求；
b）引起道路使用者关注；
C）传递明确、简洁的含义；
d）获得道路使用者的遵从；
e）给道路使用者的合理反应提供充足的时间。
4.1.3应防止出现信息不足或过载的现象。
4.1.4重要的信息可合理重复。
4.1.5标志和标线配合使用时，应含义一致、互为补充，不应产生歧义，并与其他设施相协调，不应与信 号灯矛盾。
注：本文件示例图中道路交通标线仅为示意。
4.2分类
4.2.1道路交通标志按作用分类，分为主标志和辅助标志两大类：
1
GB 5768.2-2022
a） 主标志包括：
1）禁令标志：禁止或限制道路使用者交通行为的标志；
2）指示标志：指示道路使用者应遵循的标志；
3）警告标志：警告道路使用者注意道路、交通的标志；
4）指路标志：传递道路方向、地点、距离信息的标志；
5）旅游区标志：提供旅游景点方向、距离的标志；
6）告示标志：告知路外设施、安全行驶信息以及其他信息的标志。
b）辅助标志设在主标志下方，对其进行辅助说明的标志。
4.2.2道路交通标志按显示位置分类，分为路侧标志和路上方标志。
4.2.3道路交通标志按版面内容显示方式分类，分为静态标志和可变信息标志。
4.2.4道路交通标志按光学特性分类，分为逆反射标志、照明标志和发光标志三种，其中照明标志按光 源安装位置又分为内部照明标志和外部照明标志。
4.2.5道路交通标志按设置的时效分类，分为永久性标志和临时性标志。由于施工作业或交通事故管 理导致道路使用条件改变的区域，所使用的道路交通标志是临时性标志。
4.2.6道路交通标志按标志传递信息的强制性程度分类，分为必须遵守标志和非必须遵守标志。
禁令标志、指示标志为道路使用者必须遵守标志；其他标志仅提供信息，如指路标志、旅游区标志。
禁令标志中的停车让行标志、减速让行标志不应套用。其他禁令标志、指示标志不宜套用。除停车 让行标志与减速让行标志外的禁令标志、指示标志套用于白色无边框的底板上，为必须遵守标志。
禁令标志、指示标志套用于其他标志上，仅表示提供相关禁止、限制和遵行信息，作为补充说明或预 告，为非必须遵守标志。
4.3颜色
4.3.1交通标志颜色的基本含义见表1。
表1标志颜色的基本含义
|
颜色 |
基本含义 |
|
红色 |
表示停止、禁止、限制 |
|
蓝色 |
表示指令、遵循 |
|
表示一般道路（除高速公路和城市快速路之外的道路）指路信息 | |
|
黄色/荧光黄色 |
表示警告 |
|
荧光黄绿色 |
表示与行人有关的警告 |
|
绿色 |
表示高速公路和城市快速路指路信息 |
|
棕色 |
表示旅游区指路信息 |
|
橙色/荧光橙色 |
表示因作业引起的道路或车道使用发生变化 |
|
粉红色/荧光粉红色 |
表示因交通事故处理引起的道路或车道使用发生变化 |
|
黑色 |
用于标志的文字、图形符号和部分标志边框 |
|
白色 |
用于标志的底色、文字和图形符号以及部分标志的边框 |
注：红色为标志底板、红圈及红杠的颜色
4.3.2交通标志颜色的对应使用应符合表2的规定。交通标志颜色白天夜间应保持一致
2
表2标志颜色的对应使用
GB 5768.2-2022
|
标志 |
底色 |
图形字符 |
边框 |
衬边 | |
|
禁令标志 |
一般情况 |
白色 |
黑色 |
红色 |
白色d |
|
停车让行、禁止驶入 |
红色 |
白色 |
— | ||
|
禁止车辆停放、禁止车辆长时停放 |
蓝色 |
— |
红色 | ||
|
区域禁止（或限制） |
白色 |
— |
黑色 | ||
|
解除 |
白色 |
黑色 |
黑色 | ||
|
会车让行 |
白色 |
红色、黑色 |
红色 | ||
|
指示标志 |
一般情况 |
蓝色 |
白色 |
— | |
|
会车先行 |
蓝色 |
红色、白色 |
— | ||
|
货车通行 |
白色 |
黑色 |
绿色。 | ||
|
警告标志. |
一般情况 |
黄（荧光黄）色 |
黑色 |
黑色 |
同底色 |
|
施工 |
橙（荧光橙）色 |
黑色 |
黑色 | ||
|
交通事故管理 |
粉红（荧光粉红）色 |
黑色 |
黑色 | ||
|
避险车道 |
黄（荧光黄）色 |
字符黑色， 图案黑色+红色 |
黑色 | ||
|
注意行人、注意儿童、注意残疾人 |
黄（荧光黄绿）色 |
黑色 |
黑色 | ||
|
注意路面结冰、注意雨（雪）天、注意雾天、 注意不利气象条件、注意前方车辆排队 |
黑色 |
黄色 |
黄色 |
— | |
|
指路标志b |
一般道路 |
蓝色 |
白色 |
白色 |
同底色 |
|
高速公路/城市快速路 |
绿色 |
白色 |
白色 | ||
|
旅游区标志 |
棕色 |
字符白色/图案 白色或彩色 |
白色 | ||
|
告示标志 |
白色 |
字符黑色/图案 黑色或彩色 |
黑色 | ||
|
辅助标志 |
一般情况 |
白色 |
黑色 |
黑色 | |
|
学校、校车 |
白色/荧光黄绿色 |
黑色 |
黑色 | ||
|
a线形诱导标无边框；注意信号灯图形为彩色；叉形符号/斜杠符号为红白两色。 b道路编号标志除外。 C货车通行标志上的绿圈。 d人行横道标志加荧光边框除外，停车让行标志白边无衬边。 | |||||
4.4形状
道路交通标志形状应符合如下规定：
a）正八边形：用于禁令标志中的停车让行标志；
b）倒等边三角形：用于禁令标志中的减速让行标志;
3
GB 5768.2-2022
c）圆形：用于禁令标志和指示标志；
d）正等边三角形：用于警告标志；
e）叉形：用于“叉形符号”警告标志；
f）矩形：用于指路标志、旅游区标志、告示标志和辅助标志，以及部分禁令标志、指示标志和警告 标志等。
注：矩形包括正方形和长方形。
4.5字符
4.5.1道路交通标志的字符包含以下要求。
a）规范、无歧义。
b）按从左至右、从上至下顺序排列。一个地名不应写成两行或两列；一块标志上文字不应既有 横排又有竖排。
c）根据需要，可并用汉字和其他少数民族文字。标志上文字不应超过2种。除有特殊规定之外, 汉字应排在其他文字上方。
d）标志上使用英文时，地名用汉语拼音，应按照GB 17733的规定执行，第一个字母大写，其余小 写；交通标志专用名词宜全部大写，如"EXIT”。交通标志专用名词的中英对照见附录A0
e）出口标志上的字母应大写。
f）汉字、字母、阿拉伯数字等应采用道路交通标志字体，见附录B。
4.5.2除特殊规定外，指路标志汉字高度一般值应根据设计速度按表3选取。字高可根据设置路段的 自由流第85位速度（Ss）进行调整。路上方指路标志、单向三车道及以上道路路侧的指路标志字高可 增大5 cm-1O cm0汉字字宽和字高应相等。
表3汉字高度与速度的关系
|
速度 km/h |
100〜120 |
71 〜99 |
40 〜70 |
<40 |
|
汉字高度（九） cm |
60 〜70 |
50 〜60 |
35 〜50 |
25 〜30 |
4.5.3除特殊规定外，指路标志的阿拉伯数字和其他文字的高度应根据汉字高度确定，其与汉字高度 的关系宜符合表4的规定。特殊情况下，高度经论证可降低，但不应低于规定值的80%。小数点后的 阿拉伯数字高度宜为汉字高度的1/2〜2/3。
表4阿拉伯数字和其他文字高度与汉字高度的关系
|
阿拉伯数字和其他文字 |
与汉字高度（九）的关系 | |
|
字母或少数民族文字 |
大小写 |
1 , 1 , 3力〜 |
|
阿拉伯数字 |
字高 |
h |
|
字宽 |
1 ,, 2九〜九 | |
|
笔划粗 |
九〜二九 6 5 | |
4.5.4道路编号标志的字高有以下规定
4
GB 5768.2-2022
a）道路编号标志中，国家高速公路编号标志、省高速公路编号标志、国道编号标志、省道编号标 志、县道编号标志、乡道编号标志的字母与数字等高，高度应符合表5的规定；城市绕城高速、 联络线和并行线的识别号和顺序号的字高，按表5规定值的2/3选取；高速公路编号标志字高 按附录C的规定。
b）出口编号标志中的数字与字母高度不等高，其高度应根据设计速度按表5选取。
C） 一般道路指路标志箭杆中的道路编号或道路名称，字高可适当减小，一般取表3规定值的 50%〜70% ,但汉字高度不应小于20 cm，字母和数字高度不应小于15 cm。
d）设置在指路标志版面中的方向标志的字高可适当减小，但不应小于表3规定值的50%。
表5道路编号标志和出口编号标志的字母、数字高度
|
速度 km/h |
100〜120 |
71 〜99 |
40 〜70 |
<40 | |
|
道路编号标志 Cm |
字母、阿拉伯数字 |
40 〜50 |
35 〜40 |
25 〜30 |
15 〜20 |
|
出口编号标志 cm |
阿拉伯数字 |
40 〜50 |
35 〜40 |
25 〜30 |
— |
|
字母 |
约阿拉伯数字高度的2/3 | ||||
|
"出口” |
25 或 30 | ||||
4.5.5指路标志汉字的间隔、行距等宜符合表6的规定。
表6文字的间隔、行距等
|
文字设置 |
与汉字高度（九）关系 |
|
字间隔 |
_____________A力以上_____________ |
|
笔划粗 |
1 , 1 , 〜— |
|
字行距 |
—h — —h 5 3 |
|
距标志边缘最小距离 |
2 . 5h |
4.5.6除本文件规定的禁令标志、指示标志和警告标志外，用文字表示的禁令标志、指示标志和警告标 志的字高应按表3确定。特殊情况下，警告标志的字高经论证可适当降低，但不应小于表3字高下限值 的 60%。
4.5.7旅游区标志的字高宜取表3的下限值；用于指路标志上的旅游区标志字符高度应按表3确定。
4.5.8辅助标志和告示标志的字高一般值可按照表3规定值的50%确定，但最小值不应小于10 cm。
4.6尺寸
4.6.1禁令标志和指示标志的尺寸代号，见图1。其各部分尺寸的一般值应根据设计速度按表7选取。 可根据设置路段的自由流第85位速度（65）进行调整。设置空间受限制时，如果采用柱式标志可采用 最小值。
5
GB 5768.2-2022
单位为厘米
b)
f)
图1禁令标志和指示标志尺寸代号
表7禁令标志、指示标志尺寸与速度的关系
|
项目 |
尺寸/cm | |||||
|
一般值 |
最小值f | |||||
|
100 km/h〜 120 km/h |
71 km/h 〜 99 km/h |
40 km/h〜 70 km/h |
<40 km/h | |||
|
八角形标志 （停车让行标志）a |
标志外径（D） |
^^^^^^^^^^- |
^^^^^^^^^^- |
80(100) |
60(80) |
50 |
|
白边宽度（d） |
— |
— |
3(4) |
2(3) |
2 | |
|
三角形标志 （减速让行标志）a |
边长（A） |
^^^^^^^^^^~ |
^^^^^^^^^^~ |
90(110) |
70(90) |
60 |
|
红边宽度（a） |
— |
— |
9(11) |
7(9) |
6 | |
|
衬边宽度（C） |
^^^^^^^^^^- |
^^^^^^^^^^- |
0.6(0.8) |
0.4(0.6) |
0.4 | |
|
红边圆角半径CR） |
^^^^^^^^^^~ |
^^^^^^^^^^~ |
4(5) |
3(4) |
3 | |
|
圆形标志 |
标志外径（D） |
120 |
100 |
80 |
60 |
50 |
|
红边宽度BP |
12 |
10 |
8 |
6 |
5 | |
|
红杠宽度"） |
9 |
7.5 |
6 |
4.5 |
4 | |
|
衬边宽度（C） |
1 |
0.8 |
0.6 |
0.4 |
0.4 | |
6
表7禁令标志、指示标志尺寸与速度的关系（续）
GB 5768.2-2022
|
项目 |
尺寸/cm | ||||||
|
一般值 |
最小值f | ||||||
|
100 km/h〜 120 km/h |
71 km/h 〜 99 km/h |
40 km/h〜 70 km/h |
<40 km/h | ||||
|
矩形 标志 |
区域限制和 解除标志 |
长(B)X 宽(C) |
^^^^^^^^^^- |
^^^^^^^^^^- |
170X120 |
130X90 |
^^^^^^^^^^- |
|
黑边宽度（e） |
^^^^^^^^^^~ |
^^^^^^^^^^~ |
3 |
2 |
^^^^^^^^^^~ | ||
|
单行路标志 |
长(B)X 宽(C) |
— |
100X50 |
80X40 |
60X30 |
— | |
|
车道行驶 方向标志 |
长(B)X 宽(C) |
90X70 |
^^^^^^^^^^- | ||||
|
占用部分人 行道边缘 停车位标志 |
长(B)X 宽(C) |
^^^^^^^^^^- |
^^^^^^^^^^- |
60X40 |
30X20 |
^^^^^^^^^^~ | |
|
正方形 |
边长（A）C |
120 |
100 |
80 |
60 |
— | |
|
长方形 |
长(B)X 宽(C)d |
120X 96(60) |
100X80(50) |
80X 64(40) |
60X48(30) |
^^^^^^^^^^- | |
|
衬边宽度（C" |
1 |
0.8 |
0.6 |
0.4 |
^^^^^^^^^^~ | ||
|
a停车让行标志、减速让行标志设置在单向两车道及以上的道路时，尺寸可选取括号里的数值。 b货车通行标志为绿边。 C停车位标志边长仅对应速度小于或等于70 km/h的情况。 d专用车道标志，括号外数字为带箭头的标志宽度，括号内数字为不带箭头的标志宽度。 e车道行驶方向标志衬边为0.6 cm,占用部分人行道边缘停车位标志衬边为0.4 cmo f适用条件下。 | |||||||
4.6.2警告标志的尺寸代号,见图2。其边长、边宽的一般值应根据设计速度按表8选取。可根据设置 路段的自由流第85位速度（口5）进行调整。设置空间受限制时，如果采用柱式标志可采用最小值。
图2警告标志尺寸代号
7
GB 5768.2-2022
表8警告标志尺寸与速度的关系
|
项目 |
尺寸/cm | ||||
|
一般值a |
最小值b | ||||
|
100 km/h〜120 km/h |
71 km/h〜99 km/h |
40 km∕h~70 km/h |
<40 km/h | ||
|
等边三角形边长(A) |
130 |
110 |
90(110) |
70(90) |
60 |
|
黑边宽度(B) |
9 |
8 |
6.5(8) |
5(6.5) |
4 |
|
黑边圆角半径(K) |
6 |
5 |
4(5) |
3(4) |
3 |
|
衬边宽度(C) |
1 |
0.8 |
0.6(0.8) |
0.4(0.6) |
0.4 |
|
a警2〜警6、警10〜警14设置在单向两车道及以上的道路上，尺寸可选取括号里的数值。 b适用条件下。 | |||||
4.6.3设置空间受限制而采用柱式标志的禁令标志、指示标志小于最小值时，其他禁令标志、指示标志 小于表7规定的一般值时,仅表示信息告知。
4.6.4旅游指引标志、告示标志和辅助标志的大小应根据字高、字数及图形排列情况确定。旅游符号
标志尺寸宜采用60 cmX60 cm,速度低、交通量小的道路上可采用45 cmX45 cmo
4.6.5指路标志、旅游指引标志、告示标志和辅助标志的边框和衬边的尺寸，见图3
标引序号说明：
h——汉字字高
o
图3指路标志、旅游指引标志、告示标志和辅助标志边框和衬边尺寸
4.6.6矩形标志板的四个端角宜为圆弧形端角，指路标志、旅游指引标志、告示标志和辅助标志板的圆
弧半径如图3所示，其他标志板圆弧半径为4 cm
o
4.6.7临时性标志尺寸可根据作业区或交通事件管理区的限制速度确定。
4.6.8设置于隧道内的指路标志，字高按设计速度或限制速度选取。净空受限时，经论证可减少信息、 或将一块标志内容合理拆分设置。
4.7图形
使用本文件规定以外的图形标志为试用标志，应按GB 5768.1规定的程序执行，并应附加辅助标志 说明含义。
4.8设置
4.8.1道路交通标志宜设置在车辆行进方向道路右侧，也可根据具体情况在车辆行进方向道路左侧、
8
GB 5768.2-2022
两侧同时设置或设置在路上方。
4.8.2为保证视认性，同一地点需要设置两个以上标志时，宜安装在一个支撑结构上，但最多不应超过 4个。
4.8.3原则上应避免不同种类的主标志并设，如禁令标志与指路标志。
4.8.4停车让行标志、减速让行标志、解除限制速度标志、禁止超车标志、解除禁止超车标志、会车先行 标志、会车让行标志宜单独设置。如条件受限制无法单独设置时，一个支撑结构上不应超过两个标志, 辅助标志不计。
4.8.5警告标志不应与停车让行标志、减速让行标志设在一个支撑结构上。警告标志不宜多设。同一 地点需要设置两个以上警告标志时，原则上只设置其中最需要的一个。
4.8.6 一个支撑结构上并设的标志应按禁令标志、指示标志和警告标志的顺序从上往下、从左往右 设置。
4.8.7禁令标志和指示标志应设置在禁止、限制或遵循开始的位置。部分禁令标志开始路段的路口前 适当位置宜设置相应的指路标志提示，使被禁止、限制车辆能够提前采取行动。
4.8.8警告标志前置距离一般根据道路的设计速度按表9选取。也可考虑所处路段的限制速度或自 由流第85位速度（外5）按表9进行适当地调整。
表9警告标志前置距离一般值 单位为米
|
速度 km/h |
条件A |
减速到下列速度 km/h | |||||||||||
|
条件B | |||||||||||||
|
0 |
10 |
20 |
30 |
40 |
50 |
60 |
70 |
80 |
90 |
100 |
110 | ||
|
40 |
100 |
30 |
* |
* |
* | ||||||||
|
50 |
150 |
30 |
* |
* |
* |
* | |||||||
|
60 |
190 |
30 |
30 |
* |
* |
* | |||||||
|
70 |
230 |
50 |
40 |
30 |
30 |
* |
* |
* | |||||
|
80 |
270 |
80 |
60 |
55 |
50 |
40 |
30 |
* |
* | ||||
|
90 |
300 |
110 |
90 |
80 |
70 |
60 |
40 |
* |
* |
* | |||
|
100 |
350 |
130 |
120 |
115 |
110 |
100 |
90 |
70 |
60 |
40 |
* | ||
|
110 |
380 |
170 |
160 |
150 |
140 |
130 |
120 |
110 |
90 |
70 |
50 |
* | |
|
120 |
410 |
200 |
190 |
185 |
180 |
170 |
160 |
140 |
130 |
110 |
90 |
60 |
40 |
|
注：条件A——交通量较大时，道路使用者有可能减速，同时伴随变换车道等操作通过警告地点，典型的标志如 注意车道数变少标志。 条件B——道路使用者减速到限速值或建议速度值，或停车后通过警告地点，典型的标志如急弯路标志、连续 弯路标志、陡坡标志、注意信号灯标志、交叉路口标志、铁路道口标志等。 * ——不提供具体建议值，视当地具体条件确定。 | |||||||||||||
4.8.9除另有规定外，标志安装时板面垂直于行车方向，视实际情况调整其水平或俯仰角度：
a）标志安装应避免标志板面对驾驶人造成的眩光；
b）路侧标志应与道路中线垂直，或与垂直方向成一定角度。其中，禁令标志、指示标志为0。〜10。
或30。〜45。，见图4a）；其他标志为0。〜10。，见图4b）；
C）路上方标志的板面宜面向来车俯仰0。〜15。，见图4c）。
9
GB 5768.2-2022
禁令和指示标志
警告、指路和 旅游区等标志
行车方向
a)路侧禁令和指示标志
行车方向
C) 路上方标志
行车方向
b)路侧警告、指路和旅游区等标志
图4标志安装角度示意
4.8.10路侧标志内边缘不应侵入道路建筑限界，距车行道、人行道、渠化岛的外侧边缘或土路肩应不
小于25 cmo
4.8.11除临时性标志外，没有路缘石的道路,路侧标志下边缘距路面的高度符合以下要求，有路缘石
的道路,路侧标志下边缘距路缘石顶面的高度符合以下要求:
a) b) c) d)
4.8.12
a)
一般为 15。Cm〜250 cm；
小型车比例较大的道路，可根据实际情况降低，但不宜小于120 cm；
路侧有行人时，应不小于210 cm；有非机动车时，应不小于230 cm；
线形诱导标的高度宜降低，在不影响非机动车和行人的情况下应不小于120 cm 标志支撑包括下列方式。
o
柱式。分为单柱式、多柱式。单柱式是标志板安装在一根立柱上，见图5a),适用于中、小型尺 寸的禁令、指示、警告等标志。多柱式是标志板安装在两根及两根以上立柱上，见图5b),适用 于长方形标志。
10
b)
c)
GB 5768.2-2022
图5柱式
悬臂式。分为单悬臂式、双悬臂式，标志板安装于支撑的悬臂上，见图6。悬臂式适用于以下 情况：
1）受空间限制，柱式设置有困难；
2）道路较宽、交通量较大、外侧车道大型车辆阻挡内侧车道小型车辆视线；
3）视距或视线受限制。
a）单悬臂式
图6悬臂式
b）双悬臂式
门架式。标志安装在门架上，见图7。门架上各标志板的底部高度宜保持一致。门架式适用 于以下情况：
1）受空间限制，柱式设置有困难；
2）视距或视线受限制；
3）同向三车道及以上道路；
4）交通量较大、外侧车道大型车辆阻挡内侧车道小型车辆视线；
5）交织、分流和合流密集，车道使用复杂的路段，如，互通式立体交叉间隔距离较近标志设置 较密处、高速公路与高速公路相交的互通式立体交叉主线区域等；
6）出口匝道为2车道及以上；
7）出口匝道在行车方向的左侧。
11
GB 5768.2-2022
图7门架式
d）附着式。按附着板面所处位置不同，分为路上方附着式、路侧附着式。标志附着安装在路上 方或路侧的构造物上，见图8。
单位为厘米
a）路上方附着式
b）路侧附着式
图8附着式
4.8.13标志支撑位于路侧净区内时，应使其不对驶离道路的车辆构成危害，如不能满足，宜采用解体 消能结构或设置相应的防护、警告设施。
4.8.14除另有规定外，标志应采用逆反射材料制作标志面，并可安装标志照明设施，也可根据地形、日 照情况采用发光式。
4.8.15
a)
b)
C)
d)
4.8.16
a)
b)
下列标志宜选择比一般情况下逆反射性能提高的材料：
背景环境影响大、行驶速度快、交通量大的道路上的标志；
禁令标志、指示标志、警告标志；
多车道道路上、曲线路段及平面交叉处设置的标志，宜选用大观测角度下仍具有良好逆反射性 能的材料；
路上方标志。
标志照明满足以下要求。
应采用白色光源。标志照明应保证工作正常、稳定。道路照明不属于标志照明。
内部照明将光源安装于标志板结构内部，分为单面显示、双面显示，要求如下：
1）内部照明标志应根据板面大小、所受风力等进行结构设计；
2）确保标志板面照度均匀，在夜间具有150 m以上的视认距离；
12
3）金属构件应防腐处理合格，防雨防尘，电器元件耐久可靠，检修方便。
GB 5768.2-2022
C）外部照明将光源安装于标志外部下前方或其他适当位置照亮标志面,要求如下：
1）外部照明光源的显色指数（Ra）不应低于80,光源应进行专门设计，照明灯具及其阴影不 应影响标志认读；
2）光源在标志面上的照度应均匀，最大照度与最小照度之比应小于4,在夜间具有150 m以 上的视认距离；
3）外部照明光源不应造成眩目；
4）支撑灯具的金属构件应防腐处理合格，电器元件耐久可靠，检修方便。
4.8.17发光标志工作正常、稳定，并满足以下要求：
a）发光部分可采用高亮度发光二极管（LED）等器件或材料，非发光部分宜采用逆反射材料；
b）在夜间具有150 m以上的视认距离；
c）如果闪烁，所有发光单元应同步，闪烁频率宜为50次/mιn〜60次/min。
4.9使用和维护
4.9.1本文件自实施之日起，凡新设（改设）的交通标志应按本文件规定实施，已按本文件上一版本设 置的交通标志应在其使用期限内逐步更换。
4.9.2新（改、扩）建道路交通标志设置（调整）应在新（改、扩）建道路建成通车前完成，路网中与此新 （改、扩）建道路相关的标志也应同步调整，完善设置，不能再利用的标志应拆除。
4.9.3
4.9.4
4.9.5
4.9.6
4.9.7
4.9.8
当道路交通条件发生变化时，应调整相关标志的设置。
应尽量使用道路编号标志、路名标志，以使道路使用者了解其所在的路线和位置。
标志应经常清洁、维护，保证视认性。标志使用中还应避免被树木遮挡、被道路照明影响视认。
标志的形状、颜色在其使用期内应符合本文件的规定。
标志板背面不应用作宣传、广告，应为灰色、黑色或金属原色并避免眩光。
标志安装时，可在标志板背面或立柱上粘贴标志管理的相关信息。背面粘贴的信息不应有彩色
或反光，可与标志板背面颜色相同，如果是文字，字高应小到不被驾驶人看到。
4.9.9 除特别规定之外，标志可单独使用，也可以和标线配合使用。交通标志和标线的配合建议见
附录Do
4.10制作
4.10.1道路交通标志的图形应按本文件的规定按比例放大制作。道路交通标志的制作图例见 附录E。
4.10.2结合版面文字或图形排列，安装在支撑结构上的标志板可留不大于10 Cm的缝隙，见图9,但应 注意缝隙不宜留在文字、图案等上，并应避免逆光环境下影响视认。也可采用其他便于运输、安装但不 影响标志视认的措施。
注：中间两条白色横线为留有的缝隙，不是白色边框o
图9标志板缝隙示意
13
GB 5768.2-2022
4.10.3标志结构设计基本风速应采用当地空旷平坦地面上离地IO m高，重现期为50年10 min平均 最大风速值，并不应小于22 m/s。
4.10.4标志底板及支撑结构宜选用轻型材料，并因地制宜采用经济、适用的材料和结构。标志板和立 柱的连接可根据板面大小、连接方式选用多种方法。连接部件应保证安装方便、连接牢固、板面平整。
4.11可变信息标志
4.11.1可变信息标志是一种根据交通、道路、气象等状况的变化而改变显示内容的标志。一般可用作 速度控制、车道控制、道路状况、气象状况等内容的显示。无需根据交通、道路、气象等状况的变化而显 示可变信息时，可变信息标志的显示屏应关闭。
4.11.2可变信息标志不应显示与交通无关的信息。
4.11.3可变信息标志的显示方式有多种，如：高亮度发光二极管（LED）、翻板式等。可根据标志的功 能要求、显示内容、控制方式、环保节能、经济性等进行选择。
4.11.4可变信息标志显示的禁令标志、指示标志、警告标志等的图形、字符、形状等应符合本文件的规 定，显示文字的字体、字高、间距等按照清晰、易辨、安全的原则确定。
4.11.5 LED可变信息标志的颜色可按本文件标志颜色的规定执行，也可按表10的规定。
表10 LED可变信息标志的颜色
|
类别 |
显示内容 |
底色 |
边框 |
图形字符 |
|
文字标志 |
道路一般信息 |
黑色 |
— |
绿色 |
|
道路警告信息 |
— |
黄色 | ||
|
道路禁令、指示信息 |
— |
红色,、白色 | ||
|
图形标志 |
警告标志 |
黑色 |
黄色 |
白色、黄色 |
|
禁令标志 |
黑色 |
红色 |
黄色、红色 | |
|
指示标志 |
黑色 |
蓝色 |
绿色 | |
|
指路标志 |
黑色 |
白色 |
白色 | |
|
作业区标志 |
黑色 |
随类型 |
白、黄、橙等色 | |
|
辅助标志 |
黑色 |
— |
白色、黄色 | |
|
可变导向车道 |
蓝色b |
— |
白色 | |
|
交通状况 |
蓝色或绿色b |
— |
红、黄、绿等色 |
■仅用于禁令标志的圈和杠 b不可变部分的颜色。
4.11.6符合下列情况之一者，宜设置可变信息标志：
a）结合路网交通管理需求，高速公路或城市快速路出入口前后合适路段；
b）长隧道的入口前及隧道内；
C）潮汐车道起始路段和可变导向车道进入路口前；
d）高速公路进入大城市方向常发性拥堵的路段；
e）不利气象条件影响的路段；
f）有其他特殊要求的路段。
4.11.7可变信息标志不应干扰信号灯。
4.11.8可变信息标志如果与静态标志距离较近，宜设置在静态标志前，不应遮挡静态标志
14
GB 5768.2-2022
4.11.9夜间、阴天、清晨、黄昏等环境照度较低时，LED可变信息标志应降低亮度避免眩光。
5禁令标志
5.1 一般规定
5.1.1禁令标志表示禁止、限制及相应解除的含义，道路使用者应严格遵守。
5.1.2有时段、车种等特殊规定时，应用辅助标志说明。除特别说明外，禁令标志上不应附加图形、文
字。附加图形时，原禁令标志的图形位置不变。
5.1.3当需要使用本文件规定以外的禁令标志时，除执行GB 5768.1规定的程序外，应按以下一般原则:
a）符合第4章的规定；
b）标志内容尽量采用图形方式，并用辅助标志以文字说明；
C）采用文字方式的禁令标志为白底、红圈、黑文字，形状为圆形或矩形。
5.2停车让行标志（禁1）
表示车辆必须在进入路口前完全停止，确认安全后，方可通行。见图10。停车让行标志宜单独设置。 标志形状为正八边形，颜色为红底白字。停车让行标志设置见附录Fo
停车让行标志设置位置宜靠近停车让行标线，当路口设有人行横道线时，停车让行标志应设置在人 行横道线前,距离人行横道线边缘2 m〜3 m,并不应妨碍交叉口通视三角区视距。示例见图11。
图10停车让行（禁1）
图11停车让行标志设置示例
15
GB 5768.2-2022
5.3减速让行标志（禁2）
表示相交道路有优先通行权，车辆应慢行或停车，观察相交道路行车情况，让相交道路车辆优先通
行和确认安全时，方可通行。见图12。减速让行标志宜单独设置。
标志形状为倒等边三角形，颜色为白底，红边，黑字。
减速让行标志设置条件见附录F,示例见图13。
减速让行标志设置位置宜靠近减速让行标线，当路口设有人行横道线时,减速让行标志应设置在人 行横道线前,距离人行横道线边缘2 m〜3 m,并不应妨碍交叉口通视三角区视距。
图12减速让行（禁2）
图13减速让行标志设置示例
5.4会车让行标志（禁3）
表示车辆会车时，应停车让对方车先行，见图14。标志形状为圆形，颜色为白底红圈，红黑两种箭 头。示例见图15。
下列情况除有信号灯控制的,应设置会车让行标志：
a）会车有困难的狭窄路段的一端；
16
GB 5768.2-2022
b）双向通行道路由于某种原因只能开放一条车道作双向通行,通行受限制的一端。
图14会车让行（禁3）
a)
b)
注：一》仅表示车辆行驶方向
图15会车让行标志设置示例
17
GB 5768.2-2022
5.5
禁止通行标志（禁4）
表示禁止一切车辆和行人通行，见图16。设在禁止一切车辆和行人通行的道路入口附近。
5.6
禁止驶入标志（禁5）
表示禁止一切车辆驶入（含非机动车），见图17。设在禁止驶入路段的入口处。其颜色为红底中间 一道白横杠。根据需要可重复设置，重复设置时两块禁止驶入标志间距为60 m〜150 m,示例见图18。
图18服务区入口设置禁止驶入标志示例
5.7禁止机动车驶入标志（禁6）
表示禁止各类机动车驶入，见图19。设在禁止机动车驶入路段的入口处，示例见图20。对时间、车
18
型或其他条件有禁止规定时,应加辅助标志说明，示例见图21
图19禁止机动车驶入（禁6）
GB 5768.2-2022
图21
禁止机动车驶入标志加辅助标志示例
19
GB 5768.2-2022
5.8禁止大型（或小型）载客汽车驶入标志（禁7、禁8）
表示禁止大型（或小型）载客汽车驶入，见图22和图23。设在禁止大型（或小型）载客汽车驶入路
段的入口处。
图22禁止大型载客汽车驶入（禁7）
图23禁止小型载客汽车驶入（禁8）
5.9禁止载货汽车驶入标志（禁9）
表示禁止载货汽车驶入（含载货专项作业车），见图24。设在禁止载货汽车和载货专项作业车驶入 路段的入口处。对驶入的载货汽车和载货专项作业车有载质量限制或其他限制时，应用辅助标志说明, 示例见图25。
a）禁止一定吨位的载货汽车驶入示例 b）某一时段禁止载货汽车驶入示例
图25禁止载货汽车驶入标志加辅助标志示例
20
GB 5768.2-2022
5.10禁止挂车、半挂车驶入标志（禁10）
表示禁止挂车、半挂车驶入,见图26。设在禁止挂车、半挂车驶入路段的入口处。对挂车具体车型 有禁止规定时，应用辅助标志说明，示例见图27。
图27禁止挂车、半挂车驶入标志加辅助标志示例
5.11禁止拖拉机驶入标志（禁11）
表示禁止各类拖拉机驶入,见图28。设在禁止各类拖拉机驶入路段的入口处。
图28禁止拖拉机驶入（禁11）
5.12 禁止三轮汽车、低速货车驶入标志（禁12）
表示禁止三轮汽车、低速货车驶入,见图29。设在禁止三轮汽车、低速货车驶入路段的入口处。
21
GB 5768.2-2022
图29禁止三轮汽车、低速货车驶入（禁12）
5.13禁止摩托车驶入标志（禁13）
表示禁止摩托车驶入,见图30。设在禁止摩托车驶入路段的入口处。
图30禁止摩托车驶入（禁13）
5.14禁止非机动车进入标志（禁14）
表示禁止非机动车进入,见图31。设在禁止非机动车进入路段的入口处。禁止特定种类非机动车 驶入时,应用辅助标志说明。
图31
禁止非机动车进入（禁14）
5.15禁止电动自行车进入标志（禁15）
表示禁止电动自行车进入,见图32。设在禁止电动自行车进入路段的入口处
22
GB 5768.2—2022
图32 禁止电动自行车进入（禁15）
5.16禁止畜力车进入标志（禁16）
表示禁止畜力车进入,见图33o设在禁止畜力车进入路段的入口处。
图33禁止畜力车进入（禁16）
5.17 禁止三轮车驶入标志（禁17）
表示禁止三轮车驶入，见图34o设在禁止三轮车驶入路段的入口处。
5.18禁止人力（客、货）运三轮车进入标志（禁18、禁19）
表示禁止人力（客、货）运三轮车进入，见图35和图3βo设在禁止人力（客、货）运三轮车进入路段 的入口处。
23
GB 5768.2-2022
图35禁止人力客运三轮车进入（禁18）
图36禁止人力货运三轮车进入（禁19）
5.19禁止人力车进入标志（禁20）
表示禁止人力车进入，见图37。设在禁止人力车进入路段的入口处。
图37禁止人力车进入（禁20）
5.20禁止行人进入标志（禁21）
表示禁止行人进入，见图38。设在禁止行人进入的地方。
5.21禁止某两种车辆驶入标志（禁22）
表示禁止标志上所示的两种车辆驶入,见图39,图中车辆图形为示例，表示禁止载货汽车和各类拖 拉机驶入。设在禁止某两种车驶入路段的入口处。此标志版面上不应多于两种车辆图形。
24
GB 5768.2-2022
图39禁止某两种车辆驶入（禁22）
5.22 禁止向左（或向右）转弯标志（禁23、禁24）
表示前方路口禁止一切车辆向左（或向右）转弯，见图40和图41。设在禁止向左（或向右）转弯的 路口前。有时段、车种等特殊规定时,应用辅助标志说明，也可附加图形。附加图形时,保持箭头的位置 不变，示例见图42。如果禁止两种以上（含两种）车辆时，应用辅助标志说明，示例见图43。
图42禁止向左（或向右）转弯标志附加图形示例
25
GB 5768.2—2022
图43禁止向左（或向右）转弯标志加辅助标志示例
5.23禁止直行标志（禁25）
表示前方路口禁止一切车辆直行,见图44。设在禁止直行的路口前。有时间、车种等特殊规定时, 应用辅助标志说明，也可附加图形。附加图形时,保持箭头的位置不变。如果禁止两种以上（含两种）车 辆时，应用辅助标志说明，示例见图45。
图45禁止直行标志加辅助标志示例
26
5.24禁止向左和向右转弯标志（禁26）
GB 5768.2-2022
表示前方路口禁止一切车辆向左向右转弯，见图46。设在禁止向左向右转弯的路口前。有时间、 车种等特殊规定时,应用辅助标志说明，也可附加图形。附加图形时，保持箭头的位置不变。如果禁止 两种以上（含两种）车辆时，应用辅助标志说明，示例见图47。
图46
图47禁止向左和向右转弯标志加辅助标志示例
5.25禁止直行和向左转弯（或直行和向右转弯）标志（禁27、禁28）
表示前方路口禁止一切车辆直行和向左转弯（或直行和向右转弯），见图48和图49。设在禁止直 行和向左转弯（或直行和向右转弯）的路口前。有时间、车种等特殊规定时，应用辅助标志说明，也可附 加图形。附加图形时,保持箭头的位置不变。如果禁止两种以上（含两种）车辆时，应用辅助标志说明， 示例见图50。
27
GB 5768.2-2022
图50禁止直行和向右转弯标志加辅助标志示例
5.26禁止掉头标志（禁29）
表示禁止机动车掉头，见图51
O
设在禁止机动车掉头路段的起点和路口前O
5.27禁止超车标志（禁30）
表示该标志至前方解除禁止超车标志的路段内，不准许机动车超车，见图52。设在禁止超车路段 的起点，根据需要可在禁止超车路段重复设置。有时间、车种等特殊规定时，应用辅助标志说明。如果 禁止两种以上（含两种）车辆时，应用辅助标志说明。
28
5.28 解除禁止超车标志（禁31）
GB 5768.2-2022
表示禁止超车路段结束,见图53。设在禁止超车路段的终点，标志颜色为白底、黑圈、黑细斜杠、黑 图形。此标志应和禁止超车标志（禁30）配合使用。
图53解除禁止超车（禁31）
5.29禁止车辆停放标志（禁32）
表示在限定的范围内，禁止一切车辆停、放,无论驾驶人是否离开车辆，见图54。设在禁止车辆停、 放的地方,标志颜色为蓝底、红圈、红斜杠。禁止车辆停放的时段、车种和范围可用辅助标志说明。
禁止车辆停放的范围也可以用图55a）、图55b）、图55e）所示形式。其中图55a）和图55c）设在禁止 车辆停放的两端,示例见图56a）,如果路段较长，可以根据需要重复设置图55b）。用辅助标志表示禁止 车辆停放范围，示例见图56b）、图56c）。标志与行车方向夹角应为30。〜45。。
标志和标线设置其中之一即可。如标线存在因积雪覆盖或其他原因而导致看不到的可能性，应设 置此标志。
29
GB 5768.2-2022
图55表示范围的禁止车辆停放标志示例
木
木
a)
图56表示范围的禁止车辆停放标志设置示例
30
GB 5768.2-2022
A
b)
木
木
C)
图56表示范围的禁止车辆停放标志设置示例(续)
31
GB 5768.2-2022
5.30禁止车辆长时停放标志（禁33）
表示在限定的范围内，禁止一切车辆长时停、放，临时停放不受限制，见图57。设在禁止车辆长时 停、放的地方,标志颜色为蓝底、红圈、红斜杠。临时停放指车辆停车上下客或装卸货等，且驾驶人在车 内或车旁守候。
禁止车辆长时停放的时段、车种、范围和限制时长可用辅助标志说明。禁止长时停放的范围也可参 见图55a）、图55b）、图55c）所示形式。标志与行车方向夹角应为30。〜45。。
标志和标线设置其中之一即可。如标线存在被积雪覆盖或其他原因而导致看不到的可能性，应设 置此标志。
图57禁止车辆长时停放（禁33）
5.31禁止鸣喇叭标志（禁34）
表示禁止车辆鸣喇叭,见图58。设在需要禁止车辆鸣喇叭的地方。禁止鸣喇叭的时段和范围可用 辅助标志说明。
图58禁止鸣喇叭（禁34）
5.32 限制宽度标志（禁35）
表示禁止车货总体外廓宽度超过标志所示数值的车辆通行,见图59,图中的数字为示例，表示禁止 车货总体外廓宽度超过3 m的车辆进入。设在最大容许宽度受限制的地方。
道路净宽符合标准规范时不需设此标志。设置此标志的路段，在进入此路段的路口前宜设置相应 的指路标志提示绕道行驶。
32
5.33 限制高度标志（禁36）
GB 5768.2-2022
图59限制宽度（禁35）
表示禁止车货总体外廓高度超过标志所示数值的车辆通行,见图60,图中数字为示例，表示禁止车 货总体外廓高度超过3.5 m的车辆进入。设在最大容许高度受限制的地方。
道路净高符合标准规范时不需设此标志。设置此标志的路段，在进入此路段的路口前宜设置相应 的指路标志提示绕道行驶，示例见图61。
在最大容许高度受限制的地方，如果易发生车辆碰撞事故、碰撞可能导致结构安全时，除了设置限 制高度标志外，可在标志处设置立面标记和其他警示设施。
图60限制高度（禁36）
33
GB 5768.2-2022
图61限制高度路段绕行示例
5.34限制质量标志（禁37）
表示禁止总质量超过标志所示数值的车辆通行，见图62,图中数字为示例，表示禁止装载总质量超
过Iot的车辆通过。设在需要限制车辆质量的桥梁两端。设置此标志的路段，在进入此路段的路口前
宜设置相应的指路标志提示，使总质量超过标志所示数值的车辆能够提前绕道行驶。
如桥梁经检查、检测和加固后不能满足桥涵设计规范要求的，需要在桥梁的两端设置此标志，数值
根据检测、评估等的结果确定。
以下情况可以不设此标志：
a）法律规定禁止的车辆载重； b）桥梁符合相应的设计规范。
图62限制质量（禁37）
34
5.35限制轴重标志（禁38）
GB 5768.2-2022
表示禁止轴重超过标志所示数值的车辆通行，见图63,图中数字为示例，表示禁止轴重超过IO t的 车辆通过。设在需要限制车辆轴重的桥梁两端。设置此标志的路段，在进入此路段的路口前宜设置相 应的指路标志提示，使轴重超过标志所示数值的车辆能够提前绕道行驶。
如桥梁经检查、检测和加固后不能满足桥涵设计规范要求的，需要在桥梁的两端设置此标志，数值
根据检测、评估等的结果确定。
以下情况可以不设此标志：
a）法律规定禁止的车辆轴重
b）桥梁符合相应的设计规范
O
图63限制轴重（禁38）
5.36 限制速度标志（禁39）
表示该标志至前方解除限制速度标志或另一块不同限速值的限制速度标志的路段内，机动车行驶 速度［单位为千米每小时（km/h）］不准超过标志所示数值，见图64。图64中数字为示例，表示限制速 度为60 km/ho限速值不宜低于30 km/ho学校区限制速度标志设置示例见图65。
图64 限制速度（禁39）
35
GB 5768.2-2022
图65学校区限制速度标志设置示例
5.37解除限制速度标志（禁40）
表示限制速度路段结束，见图66,图中数字为示例，表示限制速度为40 km/h的路段结束。设在限 制车辆速度路段的终点。标志颜色为白底、黑圈、黑细斜杠、黑字。解除限制速度标志应和限制速度标 志（禁39）配合使用。以另一块不同限速值的限制速度标志表示前一限速路段结束时，可不设此标志。
图66解除限制速度（禁40）
5.38停车检查标志（禁41）
表示机动车应停车接受检查，见图67。设在需要机动车停车接受检查的地点。有车种规定、停车 检查的原因时，应用辅助标志或在标志上附加说明，保持横杠不变，示例见图68,表示机动车需停车接
受口岸检查
O
图67停车检查（禁41）
36
GB 5768.2-2022
a)
b)
图68 口岸停车检查标志示例
5.39禁止危险物品运输车辆驶入标志（禁42）
表示禁止危险物品运输车辆驶入,见图69。设在禁止运输危险物品车辆驶入路段的入口处。
β
图69禁止危险物品运输车辆驶入（禁42）
5.40 区域禁止（或限制）及解除标志（禁43、禁44、禁45、禁46、禁47、禁48）
表示区域内禁止或限制车辆的某种行为，见图70〜图75。设在禁止或限制区域的所有入口处（禁 止或限制）及出口处（解除禁止或限制）。
区域限速及解除标志主要用于城市中心区、居民聚居区,版面上的数值一般为30 km/h或40 km/h。
见图76示例。
图70区域限制速度（禁43）
图71区域限制速度解除（禁44）
37
GB 5768.2-2022
38
图72区域禁止车辆长时停放（禁45）
图73区域禁止车辆长时停放解除（禁46）
图74区域禁止车辆停放（禁47）
图75区域禁止车辆停放解除（禁48）
6指示标志
6.1 一般规定
GB 5768.2-2022
图76区域限制速度（解除）标志设置示例
6.1.1指示标志表示指示车辆、行人行进的含义，道路使用者应遵守。
6.1.2有时段、车种等特殊规定时，应用辅助标志说明。除特别说明外，指示标志上不应附加图形、文 字。附加图形、文字时，原指示标志的图形位置不变。
6.1.3当需要使用本文件规定以外的指示标志，除执行GB 5768.1规定的程序外，应按以下一般原则： a）符合第4章的规定；
b）标志内容尽量采用图形方式,并用辅助标志以文字说明。
6.2 直行标志（示1）
表示一切车辆只准直行,见图77。设在应直行的路口前。有时段、车种等特殊规定时，应用辅助标
志说明，示例见图78。
39
GB 5768.2-2022
a)
图78直行标志加辅助标志示例
6.3向左（或向右）转弯标志（示2、示3）
表示一切车辆只准向左（或向右）转弯，见图79和图80o设在车辆应向左（或向右）转弯的路口前。
有时段、车种等特殊规定时，应用辅助标志说明，示例见图81,也可附加图形。版面附加图形时，保持箭
头的位置不变。如果指示两种以上（含两种）车辆时，应用辅助标志说明。
40
图79向左转弯（示2）
图80向右转弯（示3）
GB 5768.2-2022
旅游大客车
图81向右转弯标志加辅助标志示例
6.4直行和向左转弯（或直行和向右转弯）标志（示4、示5）
表示一切车辆只准直行和向左转弯（或直行和向右转弯），见图82和图83。设在车辆应直行和向 左转弯（或直行和向右转弯）的路口前。有时段、车种等特殊规定时,应用辅助标志说明，也可附加图形。 版面附加图形时,保持箭头的位置不变。如果指示两种以上（含两种）车辆时,应用辅助标志说明。
图82直行和向左转弯（示4）
图83直行和向右转弯（示5）
6.5 向左和向右转弯标志（示6）
表示一切车辆只准向左和向右转弯，见图84。设在车辆应向左和向右转弯的路口前。有时段、车 种等特殊规定时,应用辅助标志说明，也可附加图形。版面附加图形时，保持箭头的位置不变。如果指 示两种以上（含两种）车辆时，应用辅助标志说明。
图84向左和向右转弯（示6）
6.6分隔带右侧（或左侧）行驶标志（示7、示8）
表示一切车辆只准在分隔设施的右侧（或左侧）行驶,见图85和图86。设在交通岛、行人二次过街
41
GB 5768.2-2022
安全岛、中央分隔带等设施的端部，见图87示例
图87分隔带右侧行驶标志设置示例
6.7 环岛行驶标志（示9）
表示一切车辆只准靠右环行，环内车辆具有优先权，车辆进入环岛时应让环内车辆优先通行，见 图88。设在进入环岛前、面向路口来车方向的适当位置。见图89示例。
图88环岛行驶（示9）
42
GB 5768.2-2022
图89环岛行驶标志设置示例
6.8 单行路标志（示10、示11）
表示该道路为单向通行,驶入单行路的机动车应依标志指示方向通行，见图90和图91。设在单行 路入口处。车辆需转向进入单行路用示10,车辆需直行进入或已在单行路上用示11。示例见图20和 图92。
a)
b)
c)
图90单行路（向左或向右）（示10）
43
GB 5768.2-2022
b)
图91单行路（直行）（示11）
b)
注：图中-仅表示车辆行驶方向
图92单行路标志设置示例
44
6.9 鸣喇叭标志（示12）
GB 5768.2-2022
表示机动车行至该标志处应鸣喇叭，以提醒其他道路使用者注意，见图93。以下路段宜结合事故 情况考虑设置此标志：
b)
C)
平曲线半径小于表11规定且停车视距小于表11规定的曲线路段；已设置凸面反光镜的，可不 设此标志；
坡度大于表12的上坡且视距低于表11规定的路段；
二级及以下公路隧道入口前视距不良的路段。
图93 鸣喇叭（示12）
表11平曲线和停车视距值
|
设计速度 km/h |
20 |
30 |
40 |
|
平曲线半径 m |
20 |
40 |
65 |
|
停车视距 m |
20 |
30 |
40 |
表12纵坡坡度值
|
设计速度 km/h |
20 |
30 |
40 |
60 | |
|
纵坡坡度 % |
海拔3 000 m以下 |
7 |
7 |
7 |
6 |
|
海拔 3 000 m〜4 000 m |
7 |
7 |
6 |
5 | |
|
海拔 4 000 m〜5 000 m |
7 |
6 |
5 |
4 | |
|
海拔5 000 m以上 |
6 |
5 |
4 |
4 | |
6.10 开车灯标志（示13）
表示机动车行至该标志处应开启车灯,见图94。设在隧道口前等需要开车灯处。
45
GB 5768.2-2022
图94开车灯（示13）
6.11最低限速标志（示14）
表示机动车驶入前方道路的最低速度限制，见图95。图95中数字为示例，表示最低限速为 60 km/h。设在限速路段的起点及进入路段的入口后。
最低限速标志应与限制速度标志配合设置在同一标志结构上，不单独使用。路侧安装时，限制速度 标志居上，最低限速标志居下；路上方安装时，限制速度标志居左,最低限速标志居右。
图95最低限速（示14）
6.12会车先行标志（示15）
表示车辆在会车时享有优先通行权利，见图96,与会车让行标志（禁3）配合使用。设在有会车让行 标志路段的另一端。标志颜色为蓝底，对向来车方向为红色箭头，优先行进方向为白色箭头。
设置了“会车先行”标志的道路另一端应设置“会车让行”标志；设置了“会车让行”标志的道路另一 端可不设置“会车先行"标志。
图96会车先行（示15）
46
6.13人行横道标志（示16）
GB 5768.2-2022
表示该处为人行横道，机动车驾驶人应注意观察行人，遇行人已进入人行横道时应停车让行人 通过。
标志颜色为蓝底、白三角形、黑图形。可在人行横道标志外加IO cm宽荧光黄绿的边框，并不应减 小人行横道标志（示16）的尺寸。见图97。设在人行横道两端适当位置，并面向来车方向，示例见 图98。该标志应与人行横道线同时使用。
无信号灯控制的人行横道两端应设置人行横道标志，已设置信号灯、停车让行标志、减速让行标志 的路段或路口，可不设此标志。
人行横道线不易被驾驶人发现时，可提前设置“注意行人”的警告标志。
b)
图97人行横道（示16）
图98人行横道标志设置示例
6.14 车道行驶方向标志（示17、示18、示19、示20、示21、示22、示23）
表示交叉口的车道行驶方向，见图99〜图105。宜设在导向车道前适当位置。示17〜示23宜设 在所指示的车道上方。无法正对车道时宜组合设置，示例见图106。
设置车道行驶方向标志的同时，车道路面需施划直行、转弯、掉头等导向箭头，地面导向箭头应与标 志上的指示一致。
当交叉口有特殊交通组织或管理需求时，车道行驶方向标志可根据实际情况设计。
47
GB 5768.2-2022
图102直行和右转合用车道（示20）
<>
图103直行和左转合用车道（示21）
图104掉头车道（示22）
图105掉头和左转合用车道（示23）
a)
图106组合设置的分向行驶车道标志示例
48
6.15机动车行驶标志（示24）
GB 5768.2-2022
表示该道路仅供机动车通行，见图107o设在该道路的起点及各交叉口的入口处
图107 机动车行驶（示24）
6.16 机动车车道标志（示25）
表示该车道仅供机动车通行，见图108。设在该车道的起点及各交叉口的入口处，宜设置在车道的 正上方，见图108a）o机动车车道标志设置在车道正上方时，向下的箭头可以省略，见图108b）；在标志 无法正对车道时，可调整箭头方向，指向车道，见图108c）o
b)
图108机动车车道（示25）
6.17小型客车车道标志（示26）
表示该车道仅供小型客车通行，见图109。设在进入该车道的起点及各交叉口的入口处，宜设置在 车道的正上方，见图109a）o小型客车车道标志设置在车道正上方时，向下的箭头可以省略，见
49
GB 5768.2-2022
图109b）；在标志无法正对车道时，可调整箭头方向，指向车道。
a)
b)
6.18公交专用车道标志（示27）
图109小型客车车道（示26）
表示该车道仅供公交车辆、通勤班车等大型载客汽车通行,见图110。 时，采用图110a）;该车道公交车辆和通勤班车均可通行时，采用图110c）o
当该车道仅供公交车辆通行
设在进入该车道的起点及各
交叉口的入口，宜设置在车道的正上方。公交专用车道标志设置在车道正上方时，向下的箭头可以省 略;在标志无法正对车道时，可调整箭头方向，指向车道，见图110b）和图110d）o有时段规定时，应用辅 助标志说明。
该标志应与公交专用车道标线配合使用。在起始点、大型路口及其他易引起误判的地方应设置该 标志，小路口可减少设置。
b)
C)
d)
图110公交专用车道（示27）
6.19 快速公交系统（BRT）专用车道标志（示28）
表示该车道仅供快速公交车辆通行,见图111。设在进入该车道的起点及各交叉口的入口处，宜设
50
GB 5768.2-2022
置在车道的正上方。快速公交系统专用车道标志设置在车道正上方时，向下的箭头可以省略;在标志无
法正对车道时，可调整箭头方向，指向车道。有时段规定时,应用辅助标志说明。
本标志应与公交专用车道标线配合使用
O
a)
b)
图111快速公交系统（BRT）专用车道（示28）
6.20有轨电车专用车道标志（示29）
表示该车道仅供有轨电车通行,见图112。设在进入该车道的起点及各交叉口的入口处，宜设置在 车道的正上方。有轨电车专用车道标志设置在车道正上方时，向下的箭头可以省略；在标志无法正对车 道时，可调整箭头方向，指向车道。有时段规定时,应用辅助标志说明。
本标志应与公交专用车道标线配合使用。
图112有轨电车专用车道（示29）
6.21多乘员车辆（HoV）专用车道标志（示30）
表示该车道仅供多乘员的车辆通行,见图113。设在该车道的起点及各交叉口的入口处，宜设置在 车道的正上方。人数规定在标志右上角表示，见图113,图上数字为示例。有时段、车种规定时，应用辅 助标志说明。
本标志应与多乘员车辆专用车道标线配合使用。
注：HoV专用车道的设置、允许使用HoV专用车道的多乘员车辆的定义，一般提前向社会告知。
51
GB 5768.2-2022
图113多乘员车辆（HoV）专用车道（示30）
6.22非机动车行驶标志（示31）
表示该道路仅供非机动车通行，见图114。设在该道路的起点及各交叉口的入口处。当该道路仅
6.23 非机动车车道标志（示32）
表示该车道仅供非机动车通行,见图115。设在该车道的起点及各交叉口的入口处，宜设置在车道 的正上方。非机动车车道标志设置在车道正上方时，向下的箭头可以省略；在标志无法正对车道时，可 调整箭头方向，指向车道。若该车道仅供自行车行驶时,应用辅助标志说明。
图115非机动车车道（示32）
6.24电动自行车行驶标志（示33）
表示该道路仅供电动自行车通行,见图116。设在该道路的起点及各交叉口的入口处。
52
GB 5768.2-2022
图116电动自行车行驶（示33）
6.25电动自行车车道标志（示34）
表示该车道仅供电动自行车通行,见图117。设在该车道的起点及各交叉口的入口处，宜设置在车 道的正上方。非机动车车道标志设置在车道正上方时，向下的箭头可以省略；在标志无法正对车道时， 可调整箭头方向，指向车道。
b)
图117电动自行车车道（示34）
6.26 行人标志（示35）
表示该段道路仅供行人步行，任何车辆不准进入,见图118。设在步行街两端起点处。有时段规定 时,应用辅助标志说明。
图118行人（示35）
6.27非机动车与行人通行标志（示36、示37）
表示该道路仅供非机动车与行人通行，机动车不准进入,见图119。设在该道路的起点及各交叉口
53
GB 5768.2-2022
的入口处。非机动车与行人分开空间通行，见图119a）和图119b）；非机动车与行人共享空间通行,
a）非机动车与行人分开空间通行（示36-1） b）非机动车与行人分开空间通行（示36-2）
C）非机动车与行人共享空间通行（示37）
图119非机动车与行人通行
6.28不同的专用车道标志并设
6.29非机动车推行标志（示38）
表示该道路仅供非机动车推行，不准骑行，见图121。设在天桥、地下通道等禁止骑行的路段入口
处。非机动车推行标志外径为40 cmo
54
GB 5768.2-2022
图121非机动车推行（示38）
6.30靠右侧车道行驶标志（示39）
表示车辆除必要的超车行为外应靠右侧车道行驶，见图122。设在高速公路、一级公路，货车比例 较高的路段起点、交叉口入口或互通立交加速车道终点后。应加辅助标志说明靠右侧车道行驶的车型， 如图123示例。
图122靠右侧车道行驶（示39）
大型货车 靠右行驶
a)
b)
图123靠右侧车道行驶标志加辅助标志示例
6.31 停车位标志（示40）
6.31.1表示机动车允许停放的区域,见图124。需要和停车位标线配合使用。有车种专用、时段或时 长限制时，可用辅助标志表示。图124a）表示可以停放机动车，图124b）和图124c）表示从标志处向箭头 指示方向机动车可以停放，图124^表示按图示占用部分人行道边缘停放机动车。
55
GB 5768.2-2022
a)
示 40-1
d)示 40-4
图124停车位（示40）
6.31.2
6.31.3
a)
停车位标志与行车方向夹角应为30。〜45。。
不同的停车位标志按下述规定使用。
限时段停车位标志：表示此处机动车只能在标志准许的时段停放，其他时段禁止停放。见 图125示例。需要和机动车限时停车位标线配合使用。
7:00-9:00 15:00-17:00
图125限时段停车位标志示例
b）限时长停车位标志：表示此处车辆停放的时长不应超过标志表示的时间。见图126示例。这
种情况下可以不划停车位标线。
15分钟
图126限时长停车位标志示例
C）残疾人专用停车位标志：表示此处仅允许残疾人驾驶的车辆停放。需配合残疾人专用停车位 标线使用。见图127示例。有时段或时长限制时，可用辅助标志表示。
56
GB 5768.2-2022
∕⅛
b)
图127残疾人专用停车位标志示例
d）校车专用停车位标志、校车停靠站点标志:表示此处仅允许校车停放。此标志可以加荧光黄绿的 边框,边框的宽度为IO Cm〜15 cm,并不应减小校车专用停车位标志的尺寸。需配合校车专用停 车位标线或校车停靠站标线使用。有时段限制时，可用辅助标志表示。见图128示例。
a)
图128 校车专用停车位标志、校车停靠站点标志示例
e）出租车专用停车位标志：表示此处仅允许出租车停放。见图129示例。需配合出租车专用停
车位标线使用。有时段或时长限制时，可用辅助标志表示。
a)
b)
图129出租车专用停车位标志示例
57
GB 5768.2-2022
f）非机动车专用停车位标志：表示此处仅允许非机动车停放。非机动车停车位标志的边长为 30 cmo见图130示例。需配合非机动车专用停车位标线使用。有时段或时长限制时，可用辅 助标志表示。
b)
图130非机动车专用停车位标志示例
g）公交车专用停车位标志、公交车停靠站点标志：表示此处仅允许公交车停放。见图131示例 需配合标线使用。
图131公交车专用停车位标志示例
h)
充电停车位标志：表示此处仅允许电动汽车充电时停放。见图132示例。
58
GB 5768.2-2022
充电停车位标志示例
i）专属停车位标志：表示此处车位为专属车辆停放。需配合专属停车位标线使用。见图133
示例。
图133专属停车位标志示例
6.32允许掉头标志（示41）
表示该处允许机动车掉头，见图134。设在允许机动车掉头的地点。有时间、车种等特殊规定时, 应用辅助标志说明，见图135示例。
59
GB 5768.2-2022
图
135限时段允许掉头标志示例
6.33硬路肩允许行驶标志（示42）
表示该处硬路肩允许车辆通行O
一般需设置辅助标志说明硬路肩允许通行的时间。图136a）表示
硬路肩允许行驶路段开始,设在硬路肩允许行驶路段的起点处；图136b）表示硬路肩允许行驶路段即将 结束，车辆应尽快合流,设在合流点前适当位置；图136c）表示硬路肩允许行驶路段结束，设在硬路肩允 许行驶路段的终点处。
a）示 42-1
图136硬路肩允许行驶（示42）
6.34 货车通行标志（示43）
表示货车应在该道路上行驶,其他车辆也可以在该道路上行驶，见图137, 路的起点及交叉口的入口处。标志的形状为圆形，颜色为白底、绿边、黑图案O 辅助标志说明。在通往货车通行道路上宜提前指引，见图138示例。
O
设在指定的货车通行道
有时段特殊规定时,应用
60
GB 5768.2-2022
注：仅示意一个方向。
图138货车通行标志设置示例
7警告标志
7.1 一般规定
7.1.1警告标志警告车辆驾驶人应注意前方有难以发现的情况、需减速慢行或采取其他安全行动的 情况。
7.1.2当需要使用本文件规定以外的警告标志时，除执行GB 5768.1规定的程序外，应按以下一般 原则：
a）符合第4章的规定；
b）标志内容尽量采用图形方式,并用辅助标志以文字说明；
C）采用文字方式的警告标志为黄底、黑边、黑文字,形状为三角形或矩形。
7.2交叉路口标志（警1）
用以警告车辆驾驶人前方有交叉路口，注意横向来车。根据实际道路交叉的形式尽量选用图139 的图形。被交路比当前道路窄时，可用图形中的线条粗细示意相交道路的宽度，示例见图140。
设在平面交叉路口前适当位置。如果两相邻平面交叉路口中心点的距离小于安全停车视距，宜合 并为一个图形，并根据道路的实际情况可以将标志的尺寸适当放大。
经评估，下列情况如安全状况良好且设置了相应设施，可不设此标志：
a）视线良好，易于观察相交道路来车的平面交叉口 ；
b）设有信号控制的平面交叉口 ；
c）设有“停车让行”"减速让行”"路口预告和告知”等标志，并且这些标志很容易被看到的平面交
61
GB 5768.2-2022
叉口 ；
d）相交道路的交通流互不干扰的平面交叉口 ；
e）相交道路的任一道路的交通量小于50辆/h的平面交叉口 ；
f）市区道路的限速值低于40 km/h路段上的平面交叉口。
a）警 1-1 b）警 1-2
C）警 1-3 d）警 1-4
e）警 1-5 f）警 1-6
图139交叉路口（警1）
62
GB 5768.2-2022
g）警 1-7 h）警 1-8
i）警 1-9 j）警 1-10
k）警 1-11
图139交叉路口 （警1）（续） AAA
a） b） c）
图140线条粗细示意相交道路宽度的交叉路口标志示例
63
GB 5768.2-2022
d） e）
图140线条粗细示意相交道路宽度的交叉路口标志示例（续）
7.3 急弯路标志（警2）
用以警告车辆驾驶人前方有急弯。见图141。设计车速小于60 km/h的道路上，圆曲线半径小于 表11规定且停车视距小于表11规定时应设急弯路标志。设置位置为圆曲线起点前，但不应进入相邻 的圆曲线内。此标志可与“建议速度标志"（警38）联合使用，示例见图142。
a）向左急变路（警2-1） b）向右急弯路（警2-2）
图141急弯路（警2）
图142急弯路标志和建议速度标志联合使用示例
7.4反向弯路标志（警3）
用以警告车辆驾驶人前方有反向弯路。见图143。设计车速小于60 km/h的道路上，两相邻反向
64
GB 5768.2-2022
圆曲线半径均小于或其中一个半径小于表11规定，且圆曲线间的距离不大于表13规定时应设置反向 弯路标志。设置位置为两反向圆曲线段起点前,但不应进入相邻的圆曲线内。此标志可与“建议速度标 志”（警38）联合使用，示例见图144和图145。
表13两反向圆曲线间距离值
|
设计速度 km/h |
20 |
30 |
40 |
|
两反向圆曲线间距离 m |
40 |
60 |
80 |
a）警 3-1 b）警 3-2
图143反向弯路（警3）
30 km/h
图144反向弯路标志和建议速度标志联合使用示例
65
GB 5768.2—2022
图145反向弯路标志设置位置示例
7.5连续弯路标志（警4）
用以警告车辆驾驶人前方有连续弯路。见图14βo设计车速小于60 km/h的道路上，连续有三个 或三个以上反向平曲线，其圆曲线半径均小于或有两个半径小于表11规定，且各圆曲线间的距离均不 大于表13规定时设置连续弯路标志。设置位置为连续弯路起点前，当连续弯路总长度大于500 m时， 应重复设置。此标志可与"建议速度标志"（警38）联合使用，示例见图147；也可与说明连续弯路长度的 辅助标志共同使用，示例见图148o
a）警 4-1 b）警 4-2
图146连续弯路（警4）
30 km/h
图147连续弯路标志和建议速度标志联合 使用示例
图148连续弯路标志加辅助标志示例
66
GB 5768.2-2022
7.6陡坡标志（警5）
用以提醒车辆驾驶人前方有陡坡。见图149。当纵坡坡度大于表14规定时，在纵坡坡脚或坡顶前 适当位置设置。纵坡坡度小于表14规定，经常发生制动失效事故的下坡路段也可以根据现场条件设置 “下陡坡标志"。可用辅助标志说明陡坡的坡度和坡长，也可将坡度值标在警告标志图形上，示例见 图 150。
a）上陡坡（警5-1） b）下陡坡（警5-2）
图149陡坡（警5）
长 30Om
图150陡坡标志加坡度值及辅助标志示例
表14纵坡坡度值
|
设计速度 km/h |
20 |
30 |
40 |
60 |
80 |
100 |
120 | ||
|
纵坡 坡度 % |
上坡 |
海拔3 000 m以下 |
7 |
7 |
7 |
6 |
5 |
4 |
3 |
|
海拔 3 000 m〜4 000 m |
7 |
7 |
6 |
5 |
4 | ||||
|
海拔 4 000 m〜5 000 m |
7 |
6 |
5 |
4 |
4 | ||||
|
海拔5 000 m以上 |
6 |
5 |
4 |
4 |
4 | ||||
|
下坡 |
— |
7 |
7 |
7 |
6 |
5 |
4 |
3 | |
67
GB 5768.2-2022
7.7连续下坡标志（警6）
用以提醒车辆驾驶人前方为连续下坡。见图151。设在连续两个及以上纵坡坡度大于表14规定 且连续下坡长度超过3 km的坡顶前适当位置。如果纵坡坡度小于表14规定或者连续下坡长度未超 过3 km,但是经常发生制动失效事故的连续下坡路段也可以根据现场条件设置“连续下坡标志"。当连 续下坡总长大于3 km后，应重复设置，或以辅助标志表示连续下坡的坡长。
图151连续下坡（警6）
7.8窄路标志（警7）
用以警告车辆驾驶人注意前方车行道或路面狭窄情况，遇有来车应予减速避让。见图152。设在 双车道路面宽度缩减为6 m以下的路段起点前。此标志可与"建议速度标志"（警38）联合使用，示例见 图153；可用辅助标志说明窄路的长度，示例见图154。
a）两侧变窄（警7-1） b）右侧变窄（警7-2） C）左侧变窄（警7-3）
图152窄路（警7）
68
GB 5768.2-2022
A
30 km/h
长 20Om
'， J
图153窄路标志和建议速度标志联合使用示例
图154窄路标志加辅助标志示例
7.9窄桥标志（警8）
用以警告车辆驾驶人注意前方桥面宽度变窄。见图155。设在桥面净宽较两端路面宽度变窄，且 桥的净宽小于6 m的桥梁前适当位置。
图155窄桥（警8）
7.10双向交通标志（警9）
用以提醒车辆驾驶人注意会车。见图156。设在由双向分离行驶，因某种原因出现临时性或永久 性的不分离双向行驶的路段,或由单向行驶进入双向行驶的路段前适当位置。
△
图156双向交通（警9）
69
GB 5768.2-2022
7.11注意行人标志（警10）
用以警告车辆驾驶人减速慢行，注意行人。见图157。标志底色可采用荧光黄绿色。设在行人密 集，或不易被驾驶人发现的人行横道线前适当位置。城市中心区街道或设有信号灯处可不设。
图157注意行人（警10）
7.12注意儿童标志（警11）
用以警告车辆驾驶人减速慢行，注意儿童 儿园、少年宫等儿童经常出入地点前适当位置
见图158。标志底色宜采用荧光黄绿色。设在小学、幼 可用辅助标志说明设置此标志原因，示例见图159。
图158注意儿童（警11）
［学校］
图159注意儿童标志加辅助标志示例
70
GB 5768.2-2022
7.13注意残疾人标志（警12）
用以警告车辆驾驶人减速慢行，注意残疾人。见图160。标志底色可采用荧光黄绿色。设在康复 医院、残疾人学校等残疾人经常出入地点前适当位置。
图160注意残疾人（警12）
7.14注意非机动车标志（警13）
用以提醒车辆驾驶人谨慎驾驶，注意非机动车。见图161。设在经常有非机动车横穿、出入的地点 前适当位置。
图161注意非机动车（警13）
7.15注意电动自行车标志（警14）
用以提醒车辆驾驶人谨慎驾驶，注意电动自行车。见图162。设在经常有电动自行车横穿、出入的 地点前适当位置。
图162注意电动自行车（警14）
71
GB 5768.2-2022
7.16 注意牲畜标志（警15）
用以提醒车辆驾驶人谨慎驾驶,注意牲畜。见图163。标志上的动物图形可用该地区最常出现的、可 能发生碰撞的牲畜表示。设在经过放牧区、畜牧场等的公路上,经常有牲畜横穿、出入的地点前适当位置。
图163注意牲畜（警15）
7.17注意野生动物标志（警16）
用以提醒车辆驾驶人谨慎驾驶，注意野生动物。见图164。标志上的动物图形可用该地区最常出 现的、可能发生碰撞的野生动物表示。设在经过野生动物保护区的公路上，经常有野生动物横穿、出入 的地点前适当位置。
图164注意野生动物（警16）
7.18注意信号灯标志（警17）
用以警告车辆驾驶人注意前方路段设有信号灯，应依信号灯指示行车。见图165。设在受地形或 其他因素影响，驾驶人不易发现前方有信号灯的适当位置。
图165注意信号灯（警17）
72
7.19注意落石标志（警18）
GB 5768.2-2022
用以提醒车辆驾驶人谨慎驾驶，注意落石。见图166。使用时应根据可能落石的不同方向选择
图166a）或图166b）o设在有落石危险的傍山路段前适当位置。
a）左侧落石（警18-1）
b）右侧落石（警182）
图166注意落石（警18）
7.20注意横风标志（警19）
用以提醒车辆驾驶人谨慎驾驶，注意横风。见图167o设在经常有很强的侧向风的路段前适当位 置。设置了横风风向标的路段可以不设此标志。
图167注意横风（警19）
7.21易滑标志（警20）
用以提醒车辆驾驶人减速慢行，注意路滑。见图168。设在路滑容易发生事故的路段前适当位置o
图168易滑（警20）
73
GB 5768.2-2022
7.22傍山险路标志（警21）
用以提醒车辆驾驶人谨慎驾驶，注意路侧危险。见图169。使用时应根据傍山险路的不同朝向选 择图169a）或图169b）o设在傍山险路路段前适当位置。
a）左侧傍山险路（警21-1） b）右侧傍山险路（警21-2）
图169傍山险路（警21）
7.23堤坝路标志（警22）
用以提醒车辆驾驶人谨慎驾驶，注意路侧危险。见图170。使用时应根据水库、湖泊等位于堤坝路 的不同位置选择图170a）或图170b）o设在沿水库、湖泊、河流等堤坝道路前适当位置。
a）警 22-1 b）警 22-2
图170堤坝路（警22）
7.24村庄标志（警23）
用以提醒车辆驾驶人谨慎驾驶，注意前方为村庄。见图171。设在紧靠村庄、集镇且视线不良的路 段前适当位置。
74
GB 5768.2-2022
图 171 （警 23）
7.25隧道标志（警24）
用以提醒车辆驾驶人谨慎驾驶，注意前方为隧道。见图172。设在受地形或其他因素影响，驾驶人 不易发现前方为隧道的适当位置。
图172隧道（警24）
7.26驼峰桥标志（警25）
用以提醒车辆驾驶人谨慎驾驶，注意驼峰桥。见图173。设在拱度很大，影响视距的驼峰桥前适当 位置。
图173驼峰桥（警25）
7.27路面不平标志（警26）
用以提醒车辆驾驶人减速慢行，注意路面颠簸。见图174。设在路面颠簸路段或桥头跳车较严重 的地点前适当位置。该标志可作为临时性标志使用。
使用此标志时注意以下要求：
a）路面颠簸或桥头跳车的情况修复改善后，应及时拆除此标志；
75
GB 5768.2-2022
b）通车路面存在坍塌、坑槽、水毁、隆起等病害，可设置此警告标志，但路面状况修复改善后应及 时拆除；
C）局部路段为块石路面、铺砌路面,应设置此警告标志，并在标志下方设置辅助标志说明。
图174路面不平（警26）
7.28减速丘标志（警27）
用以提醒车辆驾驶人减速，注意前方路段设有减速丘。见图175。设在减速丘前适当位置。此标 志可与"建议速度标志"（警38）联合使用，示例见图176。
图175减速丘（警27）
图176减速丘标志和建议速度标志（警38）联合使用示例
76
7.29过水路面（或漫水桥）标志（警28）
GB 5768.2-2022
用以提醒车辆驾驶人谨慎驾驶，注意前方为过水路面或漫水桥。见图177。设在过水路面或漫水 桥路段前适当位置。
图177过水路面（或漫水桥）（警28）
7.30 铁路道口标志（警29、警30、警31、警32）
用以警告车辆驾驶人注意前方有铁路道口，应减速慢行或及时停车。
有人看守铁路道口标志，设在车辆驾驶人不易发现的道口前适当位置，见图178；无人看守铁路道 口标志，设在无人看守铁路道口前适当位置，见图179。
如果多股铁路与道路相交，则应在铁路道口标志上方设置叉形符号，见图180o叉形符号交叉点到
警告标志三角形顶点的距离为40 cm
O
如果未设置“铁路平交道口标线",则需要在“无人看守铁路道口 "标志下设置“斜杠符号",表示距铁 路道口的距离。应设置的斜杠符号共有三块，见图181,一道斜杠的标志设在距铁路道口 50 m的位置， 二道、三道斜杠标志分别设在距铁路道口 100 m和150 m位置。铁路道口标志和叉形符号、斜杠符号 应联合使用，示例见图182。
图178有人看守铁路道口（警29）
图179无人看守铁路道口（警30）
77
GB 5768.2-2022
单位为厘米
90(120)
(Owom
图180叉形符号（警31）
图181斜杠符号（警32）
a）和叉形符号联合使用 b）和斜杠符号联合使用
图182铁路道口标志和叉形符号（警31）、斜杠符号（警32）联合使用示例
78
GB 5768.2—2022
7.31事故易发路段标志（警33）
用以警告前方道路为事故易发路段，车辆驾驶人应谨慎驾驶。见图183。设在交通事故易发路段 前适当位置。
图183事故易发路段（警33）
7.32注意障碍物标志（警34）
用以提醒前方道路有障碍物，车辆驾驶人应谨慎驾驶。见图184。设在障碍物前适当位置，视具体 情况选用下列标志。
^^ ^∖t
a）左右绕行（警34-1） b）左侧绕行（警34-2） C）右侧绕行（警34-3）
图184 注意障碍物（警34）
7.33 注意危险标志（警35）
用以提醒车辆驾驶人谨慎驾驶，注意危险。见图185。设在以上标志不能包括的其他危险路段前 适当位置。一般不单独使用，其下应设辅助标志，说明危险原因。
79
GB 5768.2-2022
图185注意危险（警35）
7.34 施工标志（警36）
用以警告前方道路施工，车辆驾驶人应减速慢行或绕道行驶。见图186。该标志为橙色底或荧光 橙色底、黑图形。可作为临时性标志支设在施工路段前适当位置。
图186施工（警36）
7.35交通事故管理标志（警37）
用以警告前方路段正在进行道路交通事故管理，车辆驾驶人应减速慢行、停车等候或绕道行驶。见 图187。该标志为粉红色底或荧光粉红色底、黑文字。作为临时性标志支设在进行交通事故管理的路 段前适当位置。
图187交通事故管理（警37）
7.36建议速度标志（警38）
用以提醒车辆驾驶人以建议的速度行驶。见图188。建议速度标志的形状为矩形，尺寸应符合
表15的规定。
建议速度和限制速度不同，仅表示警告和建议。
80
GB 5768.2-2022
建议速度标志设在弯道、匝道的适当位置。一般不单独使用，宜与其他警告标志联合使用或附加辅 助标志，以说明建议速度的原因或路段、长度，示例见图189。
图188建议速度（警38）
a）匝道建议速度
b）弯道建议速度
图189建议速度标志加辅助标志示例
表15建议速度标志尺寸、阿拉伯数字和字母高度与速度的关系
|
速度 km/h |
100〜120 |
71 〜99 |
40 〜70 |
<40 |
|
长(B)X 宽(C) CmXCm |
130X60 |
110X50 |
90X40 |
70X30 |
|
阿拉伯数字高度 Cm |
30 |
25 |
20 |
15 |
|
字母高度 Cm |
阿拉伯数字高度的2 | |||
7.37注意潮汐车道标志（警39）
用以警告车辆驾驶人注意前方为潮汐车道。见图190。设在潮汐车道路段起点前适当位置
81
GB 5768.2-2022
图190注意潮汐车道（警39）
7.38 注意保持车距标志（警40）
用以警告车辆驾驶人注意和前车保持安全距离。见图191。设在道路路侧干扰较少、行驶速度较 高的路段前适当位置。
图191注意保持车距（警40）
7.39 注意合流标志（警41）
用以警告车辆驾驶人注意前方有车辆汇合。见图192。设在主路合流点前适当位置
a）警 41-1 b）警 41-2
图192注意合流（警41）
7.40注意车道数变少标志（警42）
用以提醒车辆驾驶人注意前方车道数量变少。见图193。设在变化点前适当位置，示例见图194。
82
GB 5768.2-2022
a）警 42-1
b）警發2
中央分隔带
图193注意车道数变少（警42）
图194注意车道数变少标志设置位置示例
7.41避险车道标志（警43）
用以提醒货车驾驶人注意前方道路设有避险车道。避险车道标志汉字高度应符合4.5.2的规定o 应在避险车道入口前适当位置至少设置1块避险车道标志，见图195。如果条件允许，宜在避险车道前 1 km、5OO m左右及其他适宜位置分别设置预告标志，示例见图196。同一处避险车道的警告标志，应 采用同一种版面形式。
a）警 43-1
b）警 43-2
图195避险车道（警43）
83
GB 5768.2-2022
图196避险车道预告标志示例
7.42注意路面结冰、注意雨（雪）天、注意雾天、注意不利气象条件标志（警44）
用以警告车辆驾驶人注意路面结冰、注意雨（雪）天、注意雾天、注意不利气象条件等。见图197。 用于可变信息标志上，应符合4.11规定。
a）注意路面结冰（警44-1） b）注意雨（雪）天（警44-2）
图197注意路面结冰、注意雨（雪）天、注意雾天、注意不利气象条件（警44）
84
GB 5768.2-2022
C）注意雾天（警44-3）
d）注意不利气象条件（警44-4）
图197注意路面结冰、注意雨（雪）天、注意雾天、注意不利气象条件（警44）（续）
7.43注意前方车辆排队标志（警45）
用以提醒车辆驾驶人注意前方车辆排队。见图198。用于可变信息标志上，应符合4.11规定。
A
图198注意前方车辆排队（警45）
7.44线形诱导标（警46）
7.44.1用以引导行车方向，提醒驾驶人谨慎驾驶，注意前方线形变化。见图199。线形诱导标为黄底 黑图形、无边框,形状为矩形，尺寸应符合表16的规定。线形诱导标的下缘至路面或路缘石的高度应不 小于1.2 m,标志板应尽可能垂直于驾驶人的视线。
7.44.2线形诱导标应设在弯道的外侧，环岛中心岛、视线不好的T形交叉口、中央隔离设施或渠化设 施端部等处。
7.44.3根据路线转角、平曲线半径，确定曲线路段是否设置线形诱导标，路线转角大于7。、平曲线半径 小的曲线路段宜设置线形诱导标。线形诱导标应至少设置3块，第一块应设置在曲线起点前，示例见 图20Oa）和图200b）o设置间距可按表17选取。
7.44.4环岛中心岛有条件设置标志时，应设置1块图199b）所示线形诱导标，示例见图200c）o根据环 岛中心岛的半径大小可增加箭头数量,但不宜超过4个。
7.44.5 视线不好的T形交叉口应设置1块图199c）所示线形诱导标，示例见图200d）o
7.44.6设置于中央隔离设施或渠化设施端部的线形诱导标应为竖向设置，见图199d）所示，其各部尺 寸应符合表18的规定。
85
GB 5768.2-2022
a）警 46-1
b）警 46-2
C）警 46-3
d）警 46-4
图199线形诱导标（警46）
86
表16线形诱导标的尺寸
GB 5768.2-2022
|
速度 km/h |
尺寸 mm | ||||
|
A |
B |
C |
D |
E | |
|
>80 |
600 |
800 |
260 |
360 |
40 |
|
<80 |
400 |
600 |
170 |
270 |
30 |
|
最小值 |
220 |
400 |
90 |
180 |
20 |
表17线形诱导标设置间距
|
速度 km/h |
71 〜100 |
40 〜70 |
<40 |
|
曲线半径 m |
211〜380 |
120〜210 |
<120 |
|
设置间距 m |
36 〜60 |
20 〜36 |
15 〜20 |
表18竖向设置的线形诱导标尺寸
|
符号 |
F |
G |
H |
J |
|
尺寸 mm |
600 |
1 200 |
300 |
300 |
87
GB 5768.2-2022
a）平曲线
图200线形诱导标设置位置示例
88
GB 5768.2—2022
b） 匝道
图200线形诱导标设置位置示例（续）
89
GB 5768.2-2022
C）环岛
«»
d） T形交叉口
图200线形诱导标设置位置示例（续）
7.45注意积水标志（警47）
用以提醒车辆驾驶人注意前方路段积水。见图201。车行道路面标高的最低点为注意积水标志零 点的基准点。设在下穿道路等雨天易积水的路段，车行道路面标高最低处附近的位置。可在注意积水 标志的上方设置"注意积水”辅助标志。
90
GB 5768.2-2022
单位为毫米
图201注意积水（警47）
8 一般道路指路标志
8.1 一般规定
8.1.1指路标志表示道路信息的指引，为驾驶人提供去往目的地所经过的道路、沿途相关城镇、重要公 共设施、服务设施、地点、距离和行车方向等信息。指路标志不应指引私人专属或商用目的地信息。
8.1.2指路标志上使用禁令标志和指示标志时，一个方向上使用的禁令标志和指示标志不应多于1块, 整块标志上使用的禁令标志和指示标志不应多于2块。
8.1.3指路标志信息应依据重要程度、道路等级、服务功能等因素分层：
a） A层信息：高速公路、普通国道、城市快速路，直辖市、省会、自治区首府、地级行政区等控制性 城市及其他本区域内相对重要的信息；
b） B层信息：普通省道、城市主干道路,县级行政区及其他本区域内相对较重要的信息；
C） C层信息：县道、乡道、城市次干道路、支路，乡、镇、村及其他本区域内的一般信息。
8.1.4指路标志信息选取应遵循以下原则，路径指引标志设置的信息选取见附录G。
a）关联、有序、连续。
b）便于不熟悉路网、但对出行路线有所规划的道路使用者确定当前位置，选取适合路径到达目 的地。
c）信息量适中：同一横断面指路标志上路名、路名编号、地名信息数量之和一般为3个〜4个，不 宜超过6个；交叉路口预告标志和交叉路口告知标志版面中，同一个方向指示的目的地信息数 量不应超过2个，同一方向选取两个信息时，应在一行或两行内按照信息由近到远的顺序由左 至右或由上至下排列，且指直行方向信息不宜竖向排列，示例见图202。
91
GB 5768.2-2022
图202标志版面信息排列示例
d）地名信息宜省略属性信息：如，省（自治区、直辖市）、市、县、乡、村。当省略属性信息可能造成 误解时，可使用属性信息。
e）跨境公路,指引邻国地名信息时,应使用国家信息。
f）在一个平面交叉口，同一地名信息的指引方向应唯一。
8.1.5指引信息是有编号的道路时，蓝底上应使用道路编号；指引信息是无编号的高速公路、城市快速 路时，蓝底上应使用绿底白字的道路名称；指引信息是旅游景区时，蓝底上应使用棕底白字白图案的旅
游景区名称或图形。
8.1.6 一条路的标志版面设计风格应一致，指路标志的图形选取应简洁、清晰、明了，不宜使用图形表 示复杂的路线交叉。
8.1.7指路标志中信息的含义如下：
a）见图203a）所示指路标志应按直行、向左、向右的顺序排列，并且直行、向左的箭头应在文字的左 侧，向右的箭头应在文字的右侧;可以只有其中一个或两个信息,排列顺序应不变。见图203b）所 示指路标志，向右的箭头应在文字的右侧或正下方，向左的箭头应在文字的左侧或正下方。
b）见图203c）、图203d）所示指路标志，箭杆上信息应为交叉道路的编号或名称；指向的信息应为 达到的地名、道路编号或名称。
C)
图203指路标志信息含义示例
92
GB 5768.2-2022
d)
标引序号说明：
1--"科技公园"位置表示前方通达的地点、道路。
2——箭杆上"S209"位置表示前方交叉公路，字高值为0.5%〜0.7方
3--"北京路""昆山南路""四川路"位置表示前方通达道路。
4——"南京路"位置表示前方交叉道路，字高值为0.5%〜0.7无。
O
图203指路标志信息含义示例（续）
8.1.8指路标志中的箭头包括6种方向指示，见图204。各方向的含义应符合以下要求：
%"表示向右方向；
——%"表示右侧出口方向或斜向右方向；
"c"表示前进方向；
——2"表示左侧出口方向或斜向左方向；
.."e"表示向左方向；
——"/"指示当前车道并仅应用于路上方标志中，此时箭头向下对着车道，所指信息为此车道达到 的地点。
每一车道使用向下箭头时应只使用一个并对着车道中心附近，距离车道中心不宜超过1/4车道宽 度。斜向箭头的倾斜角宜为45。。
图204箭头方向示意
8.1.9指路标志上距离的数值确定应符合以下要求。
a）指引信息为一般道路时,若所指道路与当前道路直接相交,则以平面交叉口作为计算基准点； 若通过其他道路相连，则以连接道路与所指道路的平面交叉口作为计算基准点。
b）指引信息为高速公路或城市快速路时，以一般道路与高速公路、城市快速路的连接线平面交 叉口或减速车道渐变段起点作为计算基准点。
C）指引信息为地区信息时，若为有环线的特大城市或大城市，以中心环线的入口作为计算基准 点；若为无环线的特大城市或大城市，中、小城市（区、县）或乡村，以中心区（老城区）或政府所 在地作为计算基准点。
93
GB 5768.2-2022
d）指引信息为旅游景区、交通枢纽等较大型地物时，以距其建筑物本身或外围大门最近的交叉 口作为计算基准点。
e）距离的数值为标志设置点与相关信息的计算基准点的间距。标志设置点与计算基准点间存在 多条路径时，以习惯路径计算距离，所选取的习惯路径应统一。
f）距离的数值一般以km为单位，并四舍五入取整，距离不足Ikm的以Ikm计。城市道路可以 百米为单位计，但整个城市距离表示方法宜统一。
8.2分类
8.2.1指路标志分为路径指引标志、地点指引标志、道路沿线设施指引标志、其他道路信息指引标志。 其中路径指引标志设置在平面交叉口前后。
8.2.2路径指引标志包括：
a）交叉路口预告标志；
b）交叉路口告知标志；
C）确认标志。
8.2.3地点指引标志包括：
a）地名标志；
b）分界标志；
c）地点识别标志。
8.2.4道路沿线设施指引标志包括：
a）停车场（区）标志；
b）错车道标志；
c）港湾式紧急停车带标志；
d）人行天桥标志和人行地下通道标志；
e）无障碍设施标志；
f）服务站标志；
g）停车点标志；
h）观景台标志；
i）应急避难设施（场所）标志；
j）超限检测站标志。
8.2.5其他道路信息指引标志包括：
a）绕行标志；
b）此路不通标志；
c）隧道出口距离标志；
d） 方向标志；
e）里程碑、里程牌；
f）百米桩；
g）公路界碑；
h）道口标柱。
8.3路径指引标志
8.3.1路径指引标志配置
路径指引标志配置见表19。
94
表19 一般道路路径指引标志配置
GB 5768.2-2022
|
主线公路 |
被交公路 | |||
|
干线功能国道 |
集散功能国道、省道 |
县道、城市主干路、城市次干路 |
乡道、支路 | |
|
干线功能国道 |
预、告、确 |
（预）、告、确 |
（预）、告、（确） |
— |
|
集散功能国道、省道 |
（预）、告、确 |
（预）、告、确 |
（预）、告、（确） |
（告） |
|
县道、城市主干路、 城市次干路 |
（预）、告、确 |
（预）、告、（确） |
（预）、告、（确） |
（告） |
|
乡道、支路 |
（告） |
（告） |
（告） |
（告） |
|
注：预--交叉路口预告标志； 告..交叉路口告知标志； 确--确认标志； （）--可根据需要设置的交通标志。 | ||||
8.3.2 交叉路口预告标志（路1、路2、路3、路4）
8.3.2.1用以预告前方交叉路口形式、交叉道路的编号或名称、通往方向、路线方向等信息。
8.3.2.2交叉路口预告标志版面形式有三种形式：图形式、堆叠式、车道式，见图205、图206、图207和 图208。丁字路口、十字路口、环岛的预告标志版面上，向左和向右方向的指引信息应放在路径下方或 路径指向端部，不应放在路径上方，见图205、图206。交叉路口间距较大且速度较高的道路上，交叉路
口预告标志可增加前方路口的距离信息
O
a)
b)
d)
图205交叉路口图形式（路1）
95
GB 5768.2—2022
图206环岛图形式（路2）
a） b）
图207堆叠式（路3）
图208车道式（路4）
8.3.2.3可采用单柱标志预告前方交叉道路编号,示例见图209。当两条或多条路线有路段重合时，应 同时指引各条路线。道路编号应按行政等级的高低，从上到下或从左到右的顺序排列。行政等级相同 时，道路编号应从小到大,按从上到下或从左到右的顺序排列。
96
GB 5768.2-2022
a)
图209预告前方交叉道路编号的预告标志示例
8.3.2.4交叉路口预告标志宜设在交叉路口前120 m〜30Om处。具体位置应综合考虑设计速度或运 行速度、路侧条件、道路线形等因素确定。设置在城市道路上时，如条件受限，可向交叉路口适当移动， 但距交叉路口不应少于100 m且不应遮挡交叉路口告知标志。设置示例见附录Ho
8.3.3交叉路口告知标志（路5、路6、路7）
8.3.3.1用以告知交叉路口形式、交叉道路的编号或名称、通往方向、路线方向等信息。
8.3.3.2设在交叉路口前的交叉路口告知标志，形式同8.3∙2.2o
8.3.3.3设在交叉路口处的交叉路口告知标志应为道路编号、路名、道路名称方向标志，可与路口公共
设施的杆件共杆设置。
8.3.3.4道路编号标志见图210,图210a）为国道编号标志，颜色应为红底白字白边框；图210b）为省道 编号标志，颜色应为黄底黑字黑边框；图210c）为县道编号标志，颜色应为白底黑字黑边框；图210d）为
乡道编号标志，颜色应为白底黑字黑边框。
8.3.3.5路名标志见图211,颜色应为蓝底白字白边框；道路名称方向标志见图212,颜色应为蓝底白字 白边框。
8.3.3.6表示被交道路编号或道路名称时，见图210、图211、图212a）和图212b）。表示直行方向道路 编号或道路名称时，在道路编号或名称左侧加直行箭头，见图212c）、图212d）o通常设在路口信号灯杆 下，设置示例见附录Ho
S203
a）国道编号
b）省道编号
C）县道编号
Y002
、' '丿
d）乡道编号
图210道路编号（路5）
97
GB 5768.2-2022
图211路名（路6）
a)
b)
S206
d)
图212道路名称方向（路7）
8.3.4 确认标志（路5、路6、路8）
8.3.4.1用以确认当前所行驶的道路信息及前方通往方向信息。包括道路编号标志、路名标志、地点距 离标志。
8.3.4.2道路编号标志表示当前道路编号，应设在交叉路口后Iom〜60 m范围内。道路编号标志见 图 210。
8.3.4.3路名标志表示当前道路名称，设在交叉路口后10 m〜60 m范围内。标志板应正对行车方向。
标志版面中的文字宜按从左到右方式排列，不宜竖排，一个道路名称不应排成两行。见图211。特殊情 况下，标志版面中的文字可竖排,仅用于一个路名时,并应从上到下排成一列。
8.3.4.4地点距离标志指引前方经过的重要道路编号、道路名称、地名和距离。设在交叉路口后约100 m 处。两交叉路口间距较大时，可重复设置。地点距离信息应由近及远，按自上而下的顺序排列。地点距 离信息不宜超过三行。见图213。设置示例见附录Ho
地点距离标志上信息应与交叉路口告知标志上的信息相呼应。国、省道上的地点距离标志宜含有 A层信息。
a） b）
图213地点距离（路8）
8.4地点指引标志
8.4.1 地名标志（路9）
设在道路沿线经过的市、县（区）、镇（乡）、村的边缘处，见图214。
98
a)
b）
图214地名（路9）
GB 5768.2-2022
8.4.2分界标志（路10、路11）
设在行政区划的分界处，板面正对行车方向；或设在道路养护段、道班管辖分界处,板面与行车方向 平行；见图215和图216。当表示道路管理分界时，字高宜采用表3规定字高的一半。
图215行政区划分界（路10） 图216道路管理分界（路11）
8.4.3 地点识别标志（路12）
为道路使用者提供各种重要场所的识别和指向，设在所识别场所前适当位置。地点识别标志中的 图形符号应选用GB 5768.1中所规定的图形。图217a）为急救站识别标志；图217b）为飞机场识别标 志，机头方向同通往飞机场的道路出口方向；图217c）表示某一方向上有多个重要场所的地点识别标 志；图217d）为加油站识别标志；图217e）为电动汽车充电站识别标志；图217f）为地铁识别标志。
地点识别标志可与辅助标志配合使用，示例见图218；也可用于指路标志中。
b)
側
e)
f)
图217地点识别（路12）
99
GB 5768.2-2022
"→
b)
图218地点识别标志加辅助标志示例
"→
8.5道路沿线设施指引标志
8.5.1停车场（区）标志（路13）
用以指引停车场（区），设在停车场（区）入口附近。图219a）为露天停车场；图219b）为室内停车场 必要时，可设置预告标志，示例见图220。
b)
图219停车场（区）（路13）
200m
图220停车场标志加辅助标志示例
8.5.2错车道标志（路14）
用以指引前方设有避让来车的处所,见图221。宜设在双向错车困难路段上错车道起点处
100
图221错车道（路14）
GB 5768.2-2022
8.5.3港湾式紧急停车带标志（路15）
用以指引港湾式紧急停车带的位置,见图222。设在港湾式紧急停车带前适当位置。必要时，可设 置预告标志，示例见图223。
图222港湾式紧急停车带（路15）
0- -^
IoOm * 】
图223港湾式紧急停车带标志加辅助标志示例
8.5.4 人行天桥标志和人行地下通道标志（路16、路17）
用以指引行人通往天桥或地下通道入口的位置，见图224和图225。设在天桥或地下通道入口附 近，并可设辅助标志指示其入口方向或距离。示例见图226。
101
GB 5768.2-2022
图224人行天桥（路16）
图225 人行地下通道（路17）
a)
b)
图226人行天桥标志和人行地下通道标志加辅助标志示例
8.5.5 无障碍设施标志（路18）
用以指引无障碍设施的位置，见图227。设在无障碍设施附近适当位置。道路上连续设置的无障 碍设施不需要设置此标志。
图227 无障碍设施（路18）
8.5.6服务站标志（路19）
用以指引服务站的标志，设在服务站入口附近，见图228。必要时，可设置300 m或500 m预告标 志，示例见图229。
102
图229
图228服务站（路19）
300m
服务站标志加辅助标志示例
GB 5768.2-2022
8.5.7停车点标志（路20）
用以指引停车点的标志，设在停车点入口附近，见图230。必要时，可设置300 m或500 m预告标 志，示例见图231。设置示例见附录Ho
图230停车点（路20）
103
GB 5768.2-2022
300m
图231停车点加辅助标志示例
8.5.8观景台标志（路21）
用以指引观景台的标志，设在观景台起点附近，见图232。必要时，可设置300 m或500 m预告标 志，示例见图233。
图232观景台（路21）
图233观景台标志加辅助标志示例
8.5.9 应急避难设施（场所）标志（路22）
用以指引应急避难设施的位置，见图234。配合辅助标志示例见图235。
104
GB 5768.2-2022
图234应急避难设施（场所）（路22）
图235
应急避难设施（场所）标志加辅助标志示例
8.5.10 超限检测站标志（路23）
用以预告和指引超限检测站 口处。
O
图236a）设在距超限检测站500 m处；图236b）设在超限检测站入
图236超限检测站（路23）
8.6其他道路信息指引标志
8.6.1绕行标志（路24）
用以指引前方路口车辆需绕行的路线，见图237。设在路口前适当位置。标志为蓝底、白色道路图 案，绕行路线为黑色。根据需要可在绕行标志上绘制相应的禁令标志和指示标志图形。设置示例见 图 238。
105
GB 5768.2—2022
b)
图237 绕行（路24）
a）标志位置
b） 标志1
图238绕行标志设置示例
8.6.2 此路不通标志（路25）
用以表明前方道路无出口，不能通行，见图239。标志为蓝底、白色街区、红色图形。该标志可与其 他指路标志配合使用。
图239 此路不通（路25）
8.6.3 隧道出口距离标志（路26）
用以告知到前方隧道出口的距离，见图240。长度超过5 km的特长隧道内，从距离隧道出口 3 km 处起，可设置3 km、2 km、l km的隧道出口距离标志。图240a）、图240b）和图240C）可设在隧道顶部， 图240d）、图240e）和图240f）可设在隧道侧壁或紧急停车带迎车面的洞壁。版面中隧道曲线的转弯方 向应与实际情况相对应。
106
a)
b)
d)
图240隧道出口距离（路26）
GB 5768.2-2022
f)
8.6.4方向标志（路27）
用以指引道路路线方向，与指路标志一起使用，包括“东""南""西""北”四个方向，每个方向的角度 范围为正向左右各30。,超过30。的，不宜设方向标志。见图241。设置在指路标志版面中时，为白底、蓝 字。示例见图242。
图241设置在指路标志版面外的方向标志（路27）
图242设置在指路标志版面中的方向标志示例
8.6.5 里程碑、里程牌（路28）
用以表明公路的里程。里程碑设在公路桩号递增方向的右侧，每隔1 km设一块，正、反面均应有 道路编号及里程。里程碑表面为白色，国道编号用红字，省道编号用蓝字，县道、乡道编号用黑字，可使 用反光材料，见图243。如路侧条件受限无法设置里程碑时，可设置里程牌，见图244,里程牌宜采用单 柱形式。
107
GB 5768.2-2022
单位为厘米
注：国道里程数字不超过三位数时，采用图中括号内的尺寸；国道里程数字为四位数时，采用图中括号外的尺寸。
图243 里程碑
图244 里程牌（路28）
8.6.6百米桩
设在公路右侧里程碑之间，每IOO m设置一个，见图245。百米桩为方柱体并根据需要在相应表面 标百米序号。柱体为白色，国道用红字，省道用蓝字，县道用黑字，乡道用黑字。
单位为厘米
8.6.7公路界碑
图245百米桩
设在公路两侧用地范围分界线上，见图246。公路界碑为方柱体，碑体为白色，正反两面为“公路
108
GB 5768.2-2022
界”黑色文字。一般每隔200 m〜500 m设置一块，曲线段可适当加密
O
单位为厘米
8.6.8道口标柱
公路界
图246公路界碑
设在通往主线的支路路口两侧，提醒主线通行的车辆注意支路路口有车出入，见图247。标柱宜采 用弹性材料,贴反光膜。
单位为厘米
主线
200 200 ~ 200 200
支
路
a）设置示意
b）道口标柱规格
图247道口标柱
9高速公路、城市快速路指路标志
9.1 一般规定
9.1.1
9.1.2
9.1.3
指路标志表示道路信息的指引，按8.1. Io 信息分层按8.1.3。
指路标志信息选取应遵循以下原则。
a）关联、有序、连续。
b）便于不熟悉路网、但对出行路线有所规划的道路使用者确定当前位置，选取适合路径到达目
的地。
C）信息量适中：同一横断面指路标志不宜超过3块，地名信息数量之和不宜超过3个，示例见
图 248o
109
GB 5768.2-2022
地名］.........
.......地名3
注：
d)
e) f) g)
地名2
G55为当前高速公路编号，G78为出口去往的高速公路编号。
图248地名信息示例
地名信息宜省略属性信息：如，省（自治区、直辖市）、市。当省略属性信息可能造成误解时，可 使用属性信息。
跨境公路,指引邻国地名信息时,应使用国家信息。
同一个出口的不同方向，地名信息应不同。
当道路路线方位走向较为明确时，可增加地理方位信息。
9.1.4指引信息是有编号的道路时，绿底上使用道路编号；指引信息是无编号的一般道路时，绿底上使 用蓝底白字的道路名称;指引信息是无编号的高速公路或城市快速路时,绿底上使用白底绿字的道路名 称；指引信息是旅游景区时，绿底上使用棕底白字白图案的旅游景区名称或图形。
9.1.5箭头使用按8.1.8。
9.1.6计算基准点选取按以下原则。
a)
b)
入口预告标志，以一般道路与高速公路连接线或城市快速路相交的平面交叉口或减速车道渐 变段起点作为计算基准点。
出口预告标志及出口方向标志、服务区或停车区预告标志：
--直接式单车道，以出口的渐变段起点为计算基准点，见图249a）；
-—平行式单车道，以出口的减速车道起点为计算基准点，见图249b）；
——设辅助车道的平行式双车道，以出口的减速车道起点为计算基准点，见图249c）；
--设辅助车道的直接式双车道，以出口的减速车道起点为计算基准点，见图249d）；
--主线分岔，以渐变段起点（有共用车道）或分流点（无共用车道）为计算基准点，见 图 249e）、图 249f）；
--复杂情况下，经论证可使用部分硬路肩作为渐变段、辅助车道,计算基准点同上；
-—按车道指引时，出口方向标志移至一个车道或两个车道宽度起点处,计算基准点同上。
110
GB 5768.2-2022
a）直接式单车道出口
b）平行式单车道出口
C）设辅助车道的平行式双车道出口
d）设辅助车道的直接式双车道出口
图249互通式立体交叉、沿线设施的计算基准点
Hl
GB 5768.2—2022
9.2分类
9.2.1分为路径指引标志、沿线信息指引标志、沿线设施指引标志。
9.2.2路径指引标志如下：
a）入口指引标志，包括入口预告标志，地点、方向标志，命名编号标志，路名标志；
b）确认标志，包括地点距离标志、命名编号标志、路名标志；
c）出口指引标志，包括出口预告标志、出口方向标志、出口标志及下一出口预告标志。
9.2.3沿线信息指引标志如下：
a）起点标志；
b）终点预告标志；
c）终点标志；
d） 地名标志，参见8.4.1 ；
e）分界标志，参见8.4.2；
f） 交通信息标志；
g）里程牌和百米牌；
h）停车领卡标志；
i） 特殊天气建议速度标志；
j） 隧道出口距离标志，参见8.6.3；
k）方向标志，参见8.6.4。
注：凡参见第8章标志，标志底色为绿色。
9.2.4沿线设施指引标志如下：
a）紧急电话标志；
b）救援电话标志；
c）收费站预告及收费站标志；
112
GB 5768.2-2022
d）电子不停车收费（ETC）车道指引标志；
e）电子不停车收费（ETC）车道、人工收费车道、绿色通道标志；
f）停车场（区）标志，参见8.5.1,一般用于服务区、停车区内停车场指引；
g）港湾式紧急停车带标志，参见8.5.3；
h）服务区预告标志；
i） 停车区预告标志；
j）爬坡车道标志；
k）超限检测站标志，参见8.5.10。
注：凡参见第8章标志，标志底色为绿色。
9.3路径指引标志
9.3.1 入口预告标志（路29、路30、路31、路32）
9.3∙1∙1用以指引进入高速公路或城市快速路的入口，设在驶入高速公路或城市快速路前的一般道路 上适当位置，也可以在一般道路上的指路标志上指引。入口预告标志第一行是进入高速公路的编号或 城市快速路的名称;第二行是进入道路的方向，一般以A层信息要素为主。如果进入的道路是到达一 个方向的，应取1个地名，地名后宜增加“方向";如果进入的道路是到达两个方向的，应取2个地名。
9.3.1.2高速公路或城市快速路入口周边是县级以上城市、较大乡镇聚居地、著名地点或国道、省道、城 市主干道，驶入高速公路或城市快速路前1个或2个主要交叉路口的指路标志上应指示前方高速公路 或城市快速路信息。
9.3.1.3由一级公路、二级公路、城市主干路或城市快速路进入高速公路时，宜在距基准点前500 m处 设置500 m入口预告标志，应在基准点处设置带行车方向指引的入口预告标志。
图250a）、图250b）、图250c）分别为入口后去往两个方向的500 m入口预告标志、带行车方向指引 的入口预告标志；图251a）、图251b）、图251c）分别为入口后去往一个方向的500 m入口预告标志、带 行车方向指引的入口预告标志；无编号的高速公路或城市快速路入口预告标志，道路名称位于版面上 部，为白底绿字，示例见图252a）、图252b）、图252c）o
a） b） C）
图250 入口预告（进入后2个方向）（路29）
a） b） c）
图251入口预告（进入后1个方向）（路30）
113
GB 5768.2-2022
a） b） C）
图252无编号高速公路或城市快速路入口预告（路31）
9.3.1.4驶入的高速公路或城市快速路为两条路重合路段，入口预告标志应同时指出两条路的编号信 息及驶入道路的方向信息，见图253a）、图253b）、图253c）。如果重合路段较短，需要选择重合路段之外 的地名作为方向信息时，可使用图253d）、图253e）、图253f）o
a)
b)
d） e） f）
注1：分图a）〜1,入口后，G2和G3路段重合，可到天津方向、济南方向。
注2：分图d）〜口中，竖线表示高速公路两个方向的分隔。
注3：分图d）〜力，入口后，G40和G42路段重合，可到南通/苏州方向、信阳/武汉方向；南通、信阳在G40上，苏州、 武汉在G42上。
图253两条高速公路路段重合的入口预告（路32）
9.3.2 地点、方向标志（路33、路34、路35）
用以指引高速公路或城市快速路两个行驶方向，设在驶入高速公路或城市快速路的匝道分岔点处。 该标志版面内容应与预告标志相对应，见图254a）。可增加高速公路的编号信息，见图254b）,也可增加 高速公路的方向信息，见图254c）。当分流点到分流鼻距离大于100 m时，宜在分流点处设置路上方的 地点、方向标志，示例见图255。
114
a） 地点、方向（路33）
b）带编号信息的地点、方向（路34）
C）带编号、方向信息的地点、方向（路35）
图254设置于分岔处的地点、方向
GB 5768.2—2022
图255分岔处地点、方向标志示例
9.3.3 高速公路编号
9.3.3.1用以表明高速公路的编号，用于指路标志上，一般不单独使用。
9.3.3.2图256a）为国家高速公路编号，由"国家高速”和编号两部分组成，其中"国家高速”应为红底、 白字。图256b）为省级高速公路编号，由"X高速”和编号两部分组成，其中"X高速”应为黄底、黑字; "X”应为所在省、自治区或直辖市的简称,如"苏”“皖"等。
115
GB 5768.2-2022
b)
图256高速公路编号
9.3.4 命名编号标志（路36）
用以指引高速公路的名称与编号,设在高速公路互通式立体交叉加速车道的渐变段终点后适当位 置作为确认标志，也可在主线重复设置。图257a）与图257b）为国家高速公路和省级高速公路命名编号 标志。
根据路线总体走向可增加地理方位信息，也可增加地点表示的方向信息。示例见图258,图258a） 为高速公路命名编号标志增加了地理方位信息，图258b）为高速公路命名编号标志增加了地理方位信 息、地点表示的方向信息，图258c）为重合路段高速公路命名编号标志增加了地理方位信息。
皖高速
b)
116
图257命名编号（路36）
a）增加地理方位
b）增加地理方位及方向
图258高速公路命名编号标志示例
C）重合路段增加地理方位
GB 5768.2-2022
9.3.5 路名标志（路37）
用以表明城市快速路的名称，见图259。设在城市快速路互通式立体交叉加速车道的渐变段终点 后适当位置作为确认标志，也可在主线重复设置。
图259路名（路37）
9.3.6 地点距离标志（路38、路39、路40）
9.3.6.1用以预告前方要经过的重要地点、道路名称或编号以及距离，设在互通式立体交叉加速车道的 渐变段终点后Ikm附近适当位置作为确认标志。互通式立体交叉间距大于5 km时应设置该标志，互 通式立体交叉间距大于IO km时，可重复设置。
9.3.6.2地点距离标志上地点距离信息不宜超过三行，地点、道路信息由近及远按自上而下的顺序排 列。地点距离标志的信息应与入口指引标志、出口指引标志信息相呼应，重复设置的地点距离标志应保 持信息的一致性。
9.3.6.3地点距离标志见图260。第一行地点距离信息应为经由前方互通式立体交叉的目的地信息， 第二行与第三行地点距离信息宜分别为前方互通式立体交叉后路线前进方向上最近的B层信息及A 层信息。
a)
b)
图260地点距离（路38）
城市区域多个出口时，宜表明前方城市的出口数量及相应的地点距离信息。图261a）设置在该城 市第一个互通式立体交叉的第一块出口预告标志前，表明前方城市出口数量；图261b）设置在图261a） 标志后。如互通式立体交叉间距较近，可不设图261a）标志。
a） b）
图261城市区域多个出口时地点距离（路39）
9.3.6.4除了当前高速公路到达的地点距离信息外，还需同时指引前方到达道路上的地点距离信息时,
117
GB 5768.2-2022
地点距离标志见图262。当前道路上的地点距离信息、前方到达道路上地点距离信息以横线分开，当前 道路地点距离信息在上，前方到达道路上地点距离信息在下，并应给出道路编号。
a） b）
注1图中横线表示当前道路地点距离信息和前方到达道路上地点距离信息的分隔。
注2：图262a）表示当前道路为SlO与S52重合路段，前方到洋后8 km；前方到达G3,通过G3至IJ衢州112 km、福州 215 km。图262b）表示当前道路为G15,前方到南通25 km；前方到达G25,通过G25到扬州92 km、南京 115 km。
图262同时指引前方到达道路上的地点距离（路40）
9.3.6.5距离的数值确定应同8.1.9。
9.3.7出口编号标志（路41）
用以表示出口编号。该标志不单独设置，通常设置于出口预告标志、出口方向标志的顶角处，并根 据出口相对位置设置在左上角或右上角。图263a）、图263b）及图263c）分别为出口在主线右侧、左侧时 的出口编号标志。
a)
b）
图263出口编号（路41）
C)
9.3.8出口预告标志（路42、路44、路46、路49、路50）及出口方向标志（路43、路45、路47、路48、 路51）
9.3.8.1用以预告和指引出口，在距离基准点2 km、1 km、5OO m和基准点处应分别设置2 km、1 km、 5OO m出口预告标志，出口方向标志；并应同时附着出口编号标志。枢纽互通式立体交叉在距离基准点 3 km处，宜增加3 km出口预告标志。城区互通式立体交叉间距较近时，可不设2 km出口预告标志。
出口预告标志与出口方向标志上信息应相同，第一行为出口到达的道路编号或名称;第二行为出口 后去往的地名。如果出口后去往1个方向，宜取1个地名；如果出口后去往2个方向，宜取2个地名。
一般互通式立体交叉的出口预告及出口方向标志见图264、图265。
枢纽互通式立体交叉的出口预告标志见图266。
枢纽互通式立体交叉出口匝道为单车道时，出口方向标志见图267a）；出口匝道为2条车道，驾驶 人沿着不同行车道方向通往不同的目的地时，出口方向标志见图267b）、图267c）o
118
GB 5768.2-2022
a） 2 km出口预告 b） Ikm出口预告 C） 500 m出口预告 d）出口方向
图264 一般互通式立体交叉出口后道路有编号的出口预告（路42）及出口方向（路43）
a） 2 km出口预告 b） Ikm出口预告 c） 500 m出口预告 d）出口方向
图265 一般互通式立体交叉出口后道路无编号的出口预告（路44）及出口方向（路45）
a） 3 km出口预告 b） 2 km出口预告 c） Ikm出口预告 d） 500 m出口预告
图266 枢纽互通式立体交叉的出口预告（路46）
a)
b)
图267 枢纽互通式立体交叉出口方向（路47）
119
GB 5768.2-2022
枢纽互通式立体交叉出口预告标志、出口方向标志处可增加主线方向信息指引，主线方向信息指引
的箭头可向上，表示行车方向，也可向下对着车道，见图268a）、图268b）。示例见图269。
a） b）
图268枢纽互通式立体交叉主线方向信息指引
a）出口预告标志处增加直行方向信息
b）出口方向标志处增加直行方向信息
图269枢纽互通式立体交叉出口增加直行方向信息示例
9∙3∙8.2直出车道是从主线连续行驶不变车道将直接驶出高速公路的主线车道。有直出车道的互通式 立体交叉出口预告标志、出口方向标志的箭头部分应采用黄底黑箭头。见图270。示例见附录Io
a)
b）
图270直出车道出口方向（路48）
C)
120
GB 5768.2-2022
9.3.8.3出口预告及出口方向标志不应采用复杂图形。道路分岔，枢纽互通式立体交叉双出口，枢纽互 通式立体交叉的出口匝道为2条车道时，出口预告及出口方向标志可采用图271所示的图形及版面。 双出口枢纽互通式立体交叉的出口预告标志采用图形时，宜省略主线信息，设置示例见图272。
a）道路分岔预告（路49）
b）双出口枢纽式互通立体交叉的出口预告（路50）
C）出口匝道为2条车道枢纽式互通立体交叉的出口方向（路51）
图271出口预告及出口方向图形示例
121
GB 5768.2-2022
■卜-
二
图272双出口预告标志示例
122
GB 5768.2-2022
当前方出口处主线方向为曲线时，增加的主线方向信息宜使用斜向上的箭头，并与主线线形方向一 致。设置示例见附录L
9.3.8.4枢纽互通式立体交叉、多车道一般互通式立体交叉出口预告标志、出口方向标志使用路上方标 志时，应满足以下要求：
a）出口匝道为2条车道，驾驶人沿着不同行车道方向通往不同的目的地时，车道上方出口方向标 志箭头数量与标志位置有关，示例见图273a）；
b）出口匝道为2条车道且有共用车道时，路上方的指路标志上宜使用分叉的箭头表示共用车道， 箭头对着车道中心、方向向上，箭头宜与出口处线形近似，示例见图273b）、图273c）；
C）主线方向地名信息不应超过2个，驶出方向地名信息不宜超过2个；
d）基准点与分流点间距大于200 m时，可在分流点附近增加一处出口方向标志。
123
GB 5768.2-2022
注1：该示例为多车道高速公路，出口匝道为2车道时出口方向标志设置。
注2：当采用按车道指引的出口方向标志时，标志设置位置前移至渐变段终点处。
注3：按车道指引的出口方向标志箭头对着车道中心附近，距离车道中心不超过1/4车道宽度。
a)
图273路上方指路标志箭头使用示例
124
GB 5768.2-2022
注1：
注2：
注3：
注4：
该示例为高速公路或城市快速路，出口为2车道。
从左边起第二条车道为“共用车道"，即沿着这条车道行驶，既可以去往G25北方向，也可以去往G15东方向 （出口方向）。
箭头对着车道中心附近，距离车道中心不超过1/4车道宽度；共用车道的箭头对着车道中心。
“可选”表示此处路上方标志可选。
b)
图273路上方指路标志箭头使用示例（续）
125
GB 5768.2-2022
注1：该示例为高速公路或城市快速路,分岔为2个方向或出口为2车道。
注2：从左边起第二条车道为“共用车道"，即沿着这条车道行驶，既可以去往G72北方向，也可以去往G80东方向 （出口方向）。
注3：箭头对着车道中心附近,距离车道中心不超过1/4车道宽度；共用车道的箭头对着车道中心。
注4："可选”表示此处路上方标志可选。
图273路上方指路标志箭头使用示例（续）
9.3.9 300 m、200 m、100 m 出口预告标志（路 52）
用以预告距离出口 300 m、200 m、100 m,有条件时设置在距枢纽互通式立体交叉的基准点300 m、 200 m、100 m 处，见图 274。
a）设置于左侧
b）设置于右侧
图 274 300 m、200 m、100 m 出 口预告（路 52）
126
GB 5768.2-2022
9.3.10出口标志（路53）
用以指引高速公路或城市快速路出口，设置在高速公路或城市快速路驶出匝道的分流鼻端部。见 图 275。
a)
b)
图275 出口（路53）
9.3.11下一出口预告标志（路54）
当互通式立体交叉间距大于8 km时，可设置下一出口预告标志，预告下一出口的信息和距离，见 图 276。
如果设置该标志，应设在500 m出口预告标志的下方。汉字字高可减小，数字字高宜不变。示例 见图277。
a) b)
图277下一出口预告标志设置示例
127
GB 5768.2-2022
9.4沿线信息指引标志
9.4.1起点标志（路55、路56）
设在高速公路或城市快速路的起点，见图278。无编号的高速公路或城市快速路起点标志见 图 279。
a)
b)
图278高速公路起点（路55）
图279无编号的高速公路或城市快速路起点（路56）
9.4.2 终点预告标志（路57、路58）
用以预告高速公路或城市快速路终点，见图280。设在距离高速公路或城市快速路终点前2 km、 1 km、500 m处,无编号的高速公路或城市快速路终点预告见图281。与其他高速公路或城市快速路相 接时，可不设置终点预告标志。
a)
b）
图280终点预告（路57）
128
a)
b)
图281无编号的高速公路或城市快速路终点预告（路58）
9.4.3 终点标志（路59、路60）
GB 5768.2-2022
用以指示高速公路或城市快速路终点，见图282。设在高速公路或城市快速路终点处。无编号的 高速公路或城市快速路终点标志见图283。与其他高速公路或城市快速路相接时，可不设置终点标志。
皖高速
a） b）
图282国家高速公路、省级高速公路终点（路59）
图283无编号的高速公路或城市快速路终点（路60）
129
GB 5768.2-2022
9.4.4交通信息标志（路61）
用以指示收听高速公路或城市快速路交通信息广播的频率，见图284。可在适当地点设置，根据需 要可重复设置。
图284道路交通信息（路61）
9.4.5 里程牌（路62、路63）和百米牌（路64）
9.4.5.1里程牌
用以指示高速公路或城市快速路的里程、公路编号或名称,形状如图285所示，尺寸一般为70 Cmx 48 cm,绿底白字。一般以单柱式设置于高速公路两侧或中央分隔带内。无编号的高速公路或城市快 速路的里程牌见图286。
图285里程牌（路62）
130
9.4.5.2百米牌
GB 5768.2-2022
图286无编号的高速公路或城市快速路里程牌（路63）
设在高速公路或城市快速路两侧各里程牌之间，每隔1。。m设一块。见图287,圆形，直径一般为
IO Cm〜15 cm,绿底白字，百米数字字高5 Cm〜7.5 cm,公里数字字高1.8 Cm〜2.5 cm。百米牌宜附设 于两侧的柱式轮廓标上，也可附设在护栏等设施上。
图287百米牌（路64）
9.4.6停车领卡标志（路65）
用以提示停车领卡，见图288。设在进入高速公路收费站前适当位置。
131
GB 5768.2-2022
图288停车领卡（路65）
9.4.7特殊天气建议速度标志（路66）
用以提醒驾驶人在雨、雪、雾等特殊天气下，以建议速度行驶，见图289。和白色半圆状车距确认线 配合使用，示例见图290o图289a）表示在特殊天气下，仅能看到前方一个半圆状车距线时，建议车速为 50 km/h；图289b）表示在特殊天气下，仅能看到前方两个半圆状车距线时，建议车速为60 km/h,标志 中的建议速度数值仅为示例。
50 km/h
60 km/h
132
a）
图289特殊天气建议速度（路66）
b)
GB 5768.2-2022
图290特殊天气建议速度标志设置示例
9.5沿线设施指引标志
9.5.1紧急电话标志（路67、路68）
用以指示高速公路紧急电话的位置，可单独设置也可设在紧急电话的立柱上或电话箱上。图291 为指示紧急电话位置的标志；图292用以指示距出事点最近紧急电话的方向及距离，设在高速公路沿线 各紧急电话之间相应位置。标志上指示的距离可根据具体情况改变。
133
GB 5768.2—2022
图291紧急电话（路67）
a） b） c）
图292 电话位置指示（路68）
9.5.2 救援电话标志（路69）
用以指示救援电话号码，见图293o未设置紧急电话的高速公路上应设置救援电话标志。
注：电话号码为示例。
图293救援电话（路69）
9.5.3收费站预告及收费站标志（路70）
用以指示前方收费站。根据需要，可在距收费广场渐变段起点2 km、l km、5OOm及渐变段起点处 对应设置收费站预告标志与收费站标志，见图294。
收费站预告及收费站标志设置时，可配合设置限速标志。
电子收费
ETC
电子收费
ETC
电子收费
ETC
a)
b)
图294设有电子不停车收费（ETC）车道的收费站预告及收费站标志（路70）
9.5.4电子不停车收费（ETC）车道指引标志（路71）
用以指明电子不停车收费车道，设在收费广场渐变段起点前300 m处，标志版面中宜指示收费车
134
GB 5768.2-2022
道数量，当车道数量超过5时，以5车道表示，黄色箭头表示ETC车辆的行驶方向。图295表示单向 4个收费车道时的电子不停车收费（ETC）车道指引标志。
图295 电子不停车收费（ETC）车道指引（路71）
9.5.5 电子不停车收费（ETC）车道、人工收费车道、绿色通道标志（路72、路73、路74）
用以指明电子不停车收费（ETC）车道、人工收费车道、绿色通道，附着于收费大棚收费车道上方。 图296a）表示电子不停车收费（ETC）车道，图296b）表示人工收费车道，图296c）表示绿色通道。当一 条收费车道既用作人工收费车道，又用作绿色通道时，示例见图297a）；当一条收费车道既用作人工收 费车道，又用作绿色通道，又用作电子不停车收费（ETC）车道时，示例见图297b）0
h电子收费 I~~I
ETC . L ,
a）电子不停车收费（ETC）车道（路72） b）人工收费车道（路73） C）绿色通道（路74）
图296电子不停车收费（ETC）车道、人工收费车道、绿色通道
电子收费
ETC
图297收费车道标志设置示例
135
GB 5768.2-2022
9.5.6服务区预告标志（路75）
用以预告服务区的位置，分别设在距基准点2 km、l km、基准点及服务区入口处。图298a）、 图298b）、图298c）、图298d）、图298e）、图298f）为服务区2 km、1 km、基准点处预告标志，其中 图298a）、图298b）、图298c）为一般服务区预告标志，图298d）、图298e）、图298f）为能够提供住宿的服 务区预告标志。图298g）、图298h）为设置在服务区入口处的标志。如有需要，可在距服务区500 m或 路段适当位置增设一块预告标志。当服务区间距大于25 km时，可在距最近的服务区前3 km处设置 连续预告下两个或三个服务区的预告标志。
b)
C)
d)
f)
g）
h)
图298服务区预告（路75）
9.5.7停车区预告标志（路76）
用以预告停车区的位置，见图299。分别设在距基准点1km处、基准点及停车区入口附近。如有 需要，可在距基准点500 m或路段适当位置增设一块预告标志。
136
a)
b)
GB 5768.2-2022
图299停车区预告（路76）
9.5.8爬坡车道标志（路77）
用以指示前方最右侧车道是大型重载车辆爬坡专用的车道。图30Oa）设在爬坡车道渐变段起点前 200 m处；图300b）设在爬坡车道渐变段起点附近；图300C）设在较长爬坡车道中间适当位置，如爬坡车 道很长，可在适当位置加设一块；图300d）设在爬坡车道结束前适当位置。示例见图301。
a)
b)
C） d）
图300爬坡车道（路77）
图301爬坡车道标志设置示例
137
GB 5768.2-2022
10旅游区标志
10.1 一般规定
10.1.1用以指引人们前往邻近的旅游区，识别通往旅游区的方向和距离，了解旅游项目的类别。旅游 区标志分为旅游指引标志和旅游符号标志两类。
10.1.2旅游指引标志应提供旅游区的名称、前往旅游区的方向或距离等信息，可提供体现旅游区特点 的代表性图形。
10.1.3代表性图形应简洁、清晰、醒目、直观。同一旅游区的代表性图形应保持一致。
10.1.4旅游区的指引应通过指路标志完成，在到达旅游区（或旅游景区）前的路口可设置旅游区标志。 旅游区标志的设置应与指路标志相互配合，不应影响指路标志的设置与视认。
10.2旅游指引标志（旅1、旅2）
10.2.1高速公路或城市快速路沿线可直接到达AAAA级及以上旅游景区可设置旅游指引标志，一般
道路沿线AAA级及以上旅游景区可设置旅游指引标志。其他级旅游景区不应设置旅游指引标志。
10.2.2图302为旅游区距离标志，设在路段适当位置。一块版面中旅游景点的数目不宜超过三个，旅 游景点应按照从近到远的顺序由上至下排列。
图302旅游区距离（旅1）
10.2.3图303为旅游区方向标志，设在通往旅游区连接道路的交叉口处、高速公路或城市快速路出口 的减速车道起点附近，不应影响交叉口指路标志或高速公路出口指路标志。图303a）是设置在一般道 路交叉口处的旅游区方向标志，图303b）是设置在高速公路或城市快速路出口的减速车道起点附近的 旅游区方向标志。
a)
b)
图303旅游区方向（旅2）
10.2.4高速公路和城市快速路出口不直接到达旅游区时，不宜在出口前单独设置旅游区方向标志。 旅游区作为指路信息，应通过指路标志进行指引，指路标志上的旅游区信息采用棕底白字。
10.2.5通过旅游区但无出口的高速公路不应设置旅游区指引标志。
10.2.6旅游区所在一般道路有道路名称或编号时，到达景点的交叉路口前的指引应通过指路标志完 成，到达景点的交叉路口宜设置旅游区方向标志；旅游区所在一般道路没有道路名称或编号时，通往这
138
GB 5768.2-2022
条道路的交叉路口可设置旅游区方向标志。 旅游指引标志设置示例见附录Jo
10.3旅游符号标志（旅3〜旅17）
提供旅游项目类别、具代表性的符号及前往各旅游景点的指引。见图304〜图318。
旅游符号可设在通往旅游景点的交叉口附近，或在景区内通往各旅游景点的路口。旅游符号下可
附加辅助标志以指示前进方向或距离o
旅游符号标志可单独使用，也可组合使用。但在同一立柱上组合的符号不宜多于4个。
旅游符号标志可与旅游区名称组合使用，以指引旅游区内的旅游项目或设施方向。旅游符号标志
与旅游区名称组合示例见图319。
旅游符号标志设置示例见附录J
o
|
图304 |
信息服务（旅3） |
图305 |
徒步（旅4） |
图306索道（旅5） |
|
图307 |
野营地（旅6） |
图308 |
营火（旅7） |
图309旅居车营地（旅8） |
|
图310 |
骑马（旅9） |
图311 |
钓鱼（旅10） |
图312高尔夫球（旅11） |
139
GB 5768.2—2022
图313潜水（旅12）
图314游泳（旅13）
图315 划船（旅14）
图316冬季游览区（旅15）
图317 滑雪（旅16）
图318滑冰（旅17）
图319旅游符号标志与旅游区名称组合示例
11 告示标志
11.1 一般规定
用以解释道路设施、指引路外设施或告示有关道路交通安全法规及交通管理安全行车的提醒等内 容。告示标志的设置有助于道路设施、路外设施的使用和指引以及安全行车。
11.2道路设施解释标志
11.2.1用以告知驾驶人所在高速公路编号信息等，示例见图320o
广州环城高速 ^^^^^^^^™^^^^^^^^^^^^^^^^^^^^^^^^^^Z 图320高速公路编号信息示例
11.2.2用以告知驾驶人交通监控设备信息见图321示例，区间测速信息见图322示例。用于一般道路 使用白底、黑边框、蓝色图形，见图321a）；用于高速公路、城市快速路使用白底、黑边框、绿色图形，见 图 321b）o
140
GB 5768.2-2022
、/ ^^^^— N
违法抓拍前方測速
*
a） b）
图321交通监控设备信息示例
图322区间测速信息示例
11.3路外设施指引标志
用以指引对外服务的政府机关、餐饮住宿、24小时药店等。每处标志指引的信息数量不应超过 3条。示例见图323。
车辆管理所■ 税务服务厅÷ ' ^^^^^^^^^^^^^^™^^^^^^^^^^^^^^^ '
图323路外设施指引标志示例
11.4行车安全提醒标志
用以提醒驾驶人在行驶过程中需要注意的情况或需要避免的驾驶行为，包括相关法律法规禁止的 行为。行车安全提醒标志可使用图形表示。示例见图324。
a）驾驶时禁用手持电话标志：提醒驾驶人驾车时不要使用手持电话。
b）禁扔弃物标志：提醒驾驶人、乘坐人员不要向车外抛洒物品。
C）系安全带标志：提醒驾驶人、乘坐人员应按规定使用安全带。
d）交替通行标志：提醒驾驶人应依次交替通过合流处或车道减少的路口、路段。
e）严禁空挡下坡标志：提醒驾驶人在下坡路段不要空挡行驶。
f）前方车道控制标志：提醒驾驶人前方车道控制。
141
GB 5768.2-2022
142
驾驶时 禁用手持电话
a）驾驶时禁用手持电话
0禁扔弃物
b）禁扔弃物
交替通行
d）交替通行
严禁空挡下坡
e）严禁空挡下坡
前方车道控制
□车道开放
X
车道关闭
H向右换道
f）前方车道控制
图324行车安全提醒示例
11.5告示标志的设置
告示标志的设置不应影响禁令、指示、警告和指路标志的设置和视认。
告示标志之间以及告示标志与其他标志之间的距离不宜小于表20的规定。
表20告示标志之间以及告示标志与其他标志之间的距离
GB 5768.2-2022
|
速度 km/h |
40 |
50 |
60 |
70 |
80 |
|
距离 m |
160 |
200 |
240 |
280 |
320 |
12辅助标志
12.1辅助标志应安装在主标志下面，紧靠主标志下缘。
12.2辅助标志种类和使用方法要求如下所列。
a）表示时间：根据需要对某些标志规定时间范围,应采用24小时制。见图325,图中时间为示例。
6:00-20:00
7:00-9:00 17:00-19:00
a)
b)
图325时间范围（辅1）
b）表示车辆种类、属性：根据需要对某些标志规定车辆的种类、属性。见图326〜图329,图中文
字与图形为示例。
公交车除外
图326公交车除外（辅2）
I =
自
图327机动车（辅3）
143
GB 5768.2-2022
图328货车（辅4）
图329货车、拖拉机（辅5）
C）
表示方向：根据需要对禁令标志或指示标志规定方向路段，见图330。设置时，图33Ob）与 图330C）应配合禁令标志或指示标志两两对应设置，标志之间路段即为规定路段。如遇断头 路情况可仅设置1块，表示该方向上全长路段为规定路段。
图330行驶方向（辅6）
d）
表示区域或距离：
——根据需要对禁令标志或指示标志规定区域的范围，见图331〜图335,图中数字与图形为 示例。见图56b）示例。
--根据需要对警告标志、指路标志和旅游区标志表示到达所指示地点的距离。见图336,图 中数字为示例。
——根据需要对警告标志和指路标志表示所指示设施或路段的长度。见图337,图中文字与 数字为示例。见图338示例。
20Om 个 C100-
X 丿 I '
图331向前200 m（辅7） 图332向左100 m（辅8）
图333向左、向右（辅9）
144
GB 5768.2-2022
图334向右100 m（辅10）
图335某区域内（辅11）
图336距离某地200m（辅12）
图337长度（辅13）
图338长度辅助标志的使用示例
e）表示设置禁令、指示、警告标志的理由。见图339〜图344,图中文字为示例。
学校
图339学校（辅14）
海关
图340海关（辅15）
图341事故（辅16）
塌方
图342塌方（辅17）
教练路线
考试路线
图343教练车行驶路线（辅18） 图344驾驶考试路线（辅19）
f）组合辅助标志：如果在主标志下需要安装2块以上辅助标志时，可采用图345的组合形式，但
145
GB 5768.2-2022
附录A
（资料性） 交通标志专用名词中英文对照
交通标志专用名词中英文对照见表A.1
表A.1交通标志专用名词中英文对照
|
序号 |
中文 |
英文 |
|
1 |
避险车道 |
TRUCK ESCAPE RAMP |
|
2 |
隧道 |
TUNNEL |
|
3 |
收费 |
TOLL |
|
4 |
入口 |
ENTRANCE |
|
5 |
出口 |
EXIT |
|
6 |
下一出口 |
NEXT EXIT |
|
7 |
收费站 |
TOLL STATION |
|
8 |
服务区/站 |
SERVICE AREA |
|
9 |
停车区/点 |
REST AREA |
|
10 |
爬坡车道 |
CLIMBING LANE |
|
11 |
起点 |
BEGIN |
|
12 |
结束 |
END |
|
13 |
道路交通信息 |
TRAFFIC INFORMATION |
|
14 |
超限检测站 |
WEIGH STATION |
146
B.1 一般规定
B.1.1
B.1.2
B.1.3
GB 5768.2-2022
附录B （资料性） 交通标志字体
交通标志字体分为A型、B型和C型三种。
一般情况下采用A型交通标志字体。
公路命名编号标志、公路编号标志、出口编号标志、里程牌和百米牌中的字母和阿拉伯数字应采
用B型交通标志字体;B型交通标志专用字体共26个字母Jo个阿拉伯数字。
B.1.4指路标志箭杆上的公路编号的字母和阿拉伯数字应采用C型交通标志字体。
B.1.5字体见图B.1示例。
|
信息内容 |
采用的字体 |
|
出口、庐江、军铺 |
A |
|
G325、 95 |
B |
a）出口编号标志和非独立设置的公路编号标志字母和阿拉伯数字采用B型字体示例
|
信息内容 |
采用的字体 | |
|
巢湖、芜湖、庐江、南 |
A | |
|
S206∣ |
S206 |
B |
|
G329、 S226 |
C |
b）位于平面交叉指路标志方向箭杆上的公路编号标志采用G型字体示例
图B.1交通标志字体示例
B.2 A型交通标志字体
B.2.1汉字字体见图B.2示例
147
GB 5768.2-2022
北京上海合肥南京 蚌埠机场京台高速 金寨路服务区停车区
图B.2汉字字体示例
B.2.2字母和阿拉伯数字字体见图B.3示例。
148
GB 5768.2-2022
图B.3 A型交通标志字体字母和阿拉伯数字示例
149
GB 5768∙2I2O22
ΘB∙3 A通讶諭贵⅛⅛琼⅜*⅛司志击摩⅛讨邑(≡)
15。
GB 5768.2-2022
图B.3 A型交通标志字体字母和阿拉伯数字示例（续）
151
GB 5768.2-2022
d)
图B.3 A型交通标志字体字母和阿拉伯数字示例（续）
152
GB 5768∙2
e) 画 B∙3 AHS⅛I∙S揖卅⅜^⅜⅛⅛si5击痺⅜5s(≡)
I—1
5
3
GB 5768.2-2022
图B.3 A型交通标志字体字母和阿拉伯数字示例（续）
154
GB 5768.2-2022
图B.3 A型交通标志字体字母和阿拉伯数字示例（续）
B.3 B型交通标志字体
B型交通标志字体见图B.4示例。
155
GB 5768.2-2022
图B.4 B型交通标志字体字母和阿拉伯数字示例
156
GB 5768.2-2022
图B.4 B型交通标志字体字母和阿拉伯数字示例（续）
158
GB 5768.2-2022
d)
图B.4 B型交通标志字体字母和阿拉伯数字示例（续）
159
GB 5768.2-2022
e)
图B.4 B型交通标志字体字母和阿拉伯数字示例（续）
160
GB 5768.2-2022
f)
图B.4 B型交通标志字体字母和阿拉伯数字示例（续）
B.4 C型交通标志字体
C型交通标志字体见图B.5示例o
161
SB∙5 CHS讶S靑浒刊#<曲首司或击野刊讨≡
2
GB 5768.2-2022
图B.5 C型交通标志字体字母和阿拉伯数字示例（续）
163
GB 5768.2-2022
图B.5 C型交通标志字体字母和阿拉伯数字示例（续）
164
GB 5768.2-2022
d)
图B.5 C型交通标志字体字母和阿拉伯数字示例（续）
165
GB 5768.2-2022
e)
图B.5 C型交通标志字体字母和阿拉伯数字示例（续）
166
GB 5768.2-2022
C.1国家高速公路命名、编号标志
C.1.1国家高速公路命名编号标志
C.1.1.1 一般规定
附录C
(规范性)
高速公路编号标志字高
国家高速公路命名编号标志应由“国家高速”、编号和中文简称三部分组成。形状为长方形，颜色为 绿底、白字、白边框、绿色衬边,其中“国家高速”为红底、白字。
C.1.1.2字高及版面尺寸
C.1.1.2.1设置于国家高速公路的起点时「国家高速”字高为50 cm,字母标识符(G)和阿拉伯数字编 号字高应相等，宜为70 cm,中文简称字高宜为60 cm。板面规格为330 cm× 300 cm,见图C.1示例。 起点处的国家高速公路命名编号标志宜和高速公路起点图形标志并列设置。见图C.2示例。
a) b)
图C.1设置于国家高速公路起点处编号标志
a) b)
图C.2编号标志和起点标志并设示例
C.1.1.2.2设置于沿线各互通式立体交叉入口后适当位置时「国家高速”字高宜为10 cm,字母标识符 (G)和阿拉伯数字编号字高应相等，宜为45 cm,中文简称字高一般采用20 cm。国家高速公路编号为 1位〜2位数时，板面规格为125 cm×120 cm；国家高速公路编号为4位数时，板面规格为170 cm× 120 cm。当中文简称的文字数目大于4时，其高度可根据板面总宽度采用10 Cm〜20 Cm的宽度。见 167
GB 5768.2-2022
图C.3示例。
图C.3单独设置时示例
C.1.2国家高速公路编号标志
C.1.2.1 一般规定
国家高速公路编号标志应作为指路标志的路线信息，出现在指路标志版面中。
国家高速公路编号标志由“国家高速"和编号两部分组成。形状为长方形，颜色为绿底、白字、白边 框,其中“国家高速”为红底、白字。
C.1.2.2字高及版面尺寸
国家高速公路编号标志的字高和版面的规定按表C.1选取。见图C.4示例。
表C.1国家高速公路编号作为指路标志信息字高和版面规定
|
指路标志所在道路设计速度 km/h |
“国家高速”字高 Cm |
编号字高 Cm |
版面规格 CmXCm | ||
|
1位编号 |
2位编号 |
4位编号 | |||
|
80-120 |
10 |
45 |
100X100 |
125X100 |
170X100 |
|
≤80 |
7 |
30 |
70X70 |
85X70 |
115X70 |
|
注：字母标识符"G"和阿拉伯数字等高。 | |||||
168
GB 5768.2-2022
a)
b)
c)
d)
e) f) g)
图C.4用于指路标志示例
C.2省级高速公路命名、编号标志
C.2.1省级高速公路命名编号标志
省级高速公路的命名编号标志应由"X高速”、编号和中文简称三部分组成，其中"X"为所在省、自 治区或直辖市的简称。形状为长方形，颜色为绿底、白字、白边框、绿色衬边，其中"X高速"为黄底、黑 字。见图C.5。设置位置、版面规格同国家高速公路命名编号标志。
X 高速
图C.5省级高速公路命名编号标志示例
C.2.2省级高速公路编号标志
省级高速公路编号标志应由"X高速"、编号两部分组成，其中"X"为所在省、自治区或直辖市的简 称。形状为长方形，颜色为绿底、白字、白边框，其中"X高速"为黄底、黑字。见图C.6。版面规格同国 家高速公路编号标志。
169
GB 5768.2—2022
X 高速
图C.6省级高速公路编号标志示例
170
GB 5768.2-2022
附录D
（资料性） 交通标志和标线配合建议
D.1原则上同时设置交通标志和标线。
D.2路面未铺装，则仅设置标志；道路空间受限无法设标志及基础，则仅设置标线
D.3可以只设标线的情况，要考虑积雪等的影响确定是否设标志。
D.4交通标志和标线配合设置的建议见表D.1。
表D.1交通标志和标线的配合建议
|
情形 |
标志 |
标线 |
说明 | |
|
禁止掉头 |
必设 |
可选 | ||
|
禁止车辆停放 |
可选 |
可选 |
需要对车型及时间进行限制时，标志必设 | |
|
最高限速 |
必设 |
可选 | ||
|
匝道汇入高速公路合流 |
可选 |
必设 |
3-3线，表示主线优先 | |
|
专用车道 |
原则上必设 |
原则上必设 | ||
|
导向车道 |
原则上必设 |
原则上必设 |
可变导向车道，标志为可变标志 | |
|
停车位 |
可选 |
原则上必设 |
有时段、时长要求时，标志必设。 有车型要求时，可以标线表示 | |
|
未设信号灯、停车让行 标志、减速让行标志的 人行横道 |
必设 |
必设 |
标志指"人行横道”标志。 是否设置"注意行人”警告标志根据实际情况 | |
|
平面交叉处 停、让控制 |
停车让行 |
必设 |
原则上必设 |
未铺装路、积雪等原因标线的设置及管理困难时， 只设标志 |
|
减速让行 |
必设 |
原则上必设 | ||
|
铁路道口 |
有人看守 |
必设 |
可选 |
如果需要设警告标志 |
|
无人看守 |
原则上必设 |
原则上必设 |
如果需要设警告标志。 路面未铺装、积雪等，要设斜杠标志 | |
注：必设、原则上必设均指符合设置条件情况下
171
GB 5768.2-2022
附录E
（资料性） 交通标志制作图例
交通标志制作图例见图E.1〜图E.252o
单位为厘米
172
—*d—1→-(6.38),5.11, (3.83)
图E.1对应禁1的制作图例
图E.2对应禁2的制作图例
单位为厘米
GB 5768.2-2022
单位为厘米
(09) C(O8)0Ole(OZI)
图E.3对应禁3的制作图例
单位为厘米
(。9) C(O8)0Ole(OZI)
(6),5, (4), (3)
图E.4对应禁4的制作图例
173
GB 5768.2-2022
单位为厘米
174
(。9) C(O8) W(OZI)
图E.5对应禁5的制作图例
(6),5, (4), (3)
单位为厘米
图E.6对应禁6的制作图例
GB 5768.2-2022
单位为厘米
(。9) C(O 8)0Ole(OZI)
图E.7对应禁7的制作图例
单位为厘米
图E.8对应禁8的制作图例
175
GB 5768.2-2022
单位为厘米
176
(。9) C(O8)OOI C(OZI)
(。9) C(O 8).001 C(OZI)
图E.9对应禁9的制作图例
(6),5, (4), (3)
单位为厘米
图E.10对应禁10的制作图例
(6),5, (4), (3)
GB 5768.2-2022
单位为厘米
(09) C(O8) COOIC(OZI)
(。9) C(O8)0Ole(OZI)
图E.11对应禁11的制作图例
单位为厘米
图E.12对应禁12的制作图例
177
GB 5768.2-2022
单位为厘米
178
图E.13对应禁13的制作图例
(6),5, (4), (3)
单位为厘米
图E.14对应禁14的制作图例
GB 5768.2-2022
单位为厘米
(。9) C(O 8).00 二(OZI)
图E.15对应禁15的制作图例
单位为厘米
(。9) C(O8)oo 二(OZI)
图E.16对应禁16的制作图例
179
GB 5768.2-2022
单位为厘米
180
(。9) C(O8)OOI C(OZI)
(。9) C(O 8).00IC (OZI)
图E.17对应禁17的制作图例
(6),5, (4), (3)
单位为厘米
图E.18对应禁18的制作图例
GB 5768.2-2022
单位为厘米
(O9) C(O8) COOI C(OZI)
图E.19对应禁19的制作图例
单位为厘米
(。9) C(O8)0Ole(OZI)
图E.20对应禁20的制作图例
181
GB 5768.2-2022
单位为厘米
182
(O9) C(O8) COOI C(OZI)
(09) C(O8) Coo二(OZl)
图E.21对应禁21的制作图例
单位为厘米
图E.22 对应禁22的制作图例
GB 5768.2-2022
单位为厘米
(。9) C(O8).001 C(OZI)
(。9) C(O8) -OOI C(OZI)
图E.23对应禁23的制作图例
(6),5, (4), (3)
单位为厘米
图E.24对应禁24的制作图例
183
GB 5768.2-2022
单位为厘米
184
(。9) C(O8)OOI C(OZl)
(09) C(O8) COOI C(OZI)
^—μ-
(6),5, (4), (3)
图E.25对应禁25的制作图例
图E.26对应禁26的制作图例
单位为厘米
-^—μ^
(6),5, (4), (3)
GB 5768.2-2022
单位为厘米
(09) C(O8) COOI C(OZI)
(09) C(O8) COOI C(OZI)
图E.27对应禁27的制作图例
-^—μ^ (6),5, (4), (3)
单位为厘米
图E.28对应禁28的制作图例
185
GB 5768.2-2022
单位为厘米
186
(。9) C(O 8)COOI C(OZI)
(。9) C(O8) .001 C(OZI)
图E.29对应禁29的制作图例
(6),5, (4), (3)
单位为厘米
图E.30对应禁30的制作图例
(6),5, (4), (3)
GB 5768.2-2022
单位为厘米
图E.31对应禁31的制作图例
单位为厘米
图E.32对应禁32的制作图例
187
GB 5768.2-2022
单位为厘米
188
图E∙33对应禁33的制作图例
^—μ-(6),5, (4), (3)
单位为厘米
图E.34对应禁34的制作图例
GB 5768.2-2022
单位为厘米
(。9) C(O8) COOI C(OZI)
图E.35对应禁35的制作图例
单位为厘米
(。9) C(O 8)COOI C(OZI)
(6),5, (4), (3)
图E.36对应禁36的制作图例
189
GB 5768.2-2022
单位为厘米
190
图E.37对应禁37的制作图例
单位为厘米
图E.38对应禁38的制作图例
GB 5768.2-2022
单位为厘米
(。9) C(O8) COOI C(OZI)
图E.39对应禁39的制作图例
单位为厘米
(。9) C(O 8)COOI C(OZI)
图E.40三位数字的限制速度标志制作图例
191
GB 5768.2-2022
单位为厘米
192
(。9) C(O8) -OOI C(OZI)
(。9) C(O8) .001 C(OZI)
图E.41对应禁40的制作图例
单位为厘米
图E.42 对应禁41的制作图例
-^__μ-
(6),5, (4), (3)
图E.43对应禁42的制作图例
(9 TI)寸.Zl
Q .0)9 .0
3(2)
GB 5768.2-2022
单位为厘米
单位为厘米
域 区
16. 4(13. 6) 35(25)
10(8)
0.6(0. 4)
3⑵
----Al- Zi
35(25) 16.4(13. 6)
h∣∣.
0.6(0. 4)
图E.44对应禁43的制作图例
(09)08
(II)ml (9z)gm
Q ∙0)9∙0 U
193
GB 5768.2-2022
单位为厘米
194
0.6(0. 4)
35(25)
(OmDoZl
(寸.O) 9∙0 U
(9 TI)寸.ZI 丄TYT (Z) m
(II) ml
16.4(13. 6)
0.6(0. 4)
Q .0)9 .0 U TI)TZl
图E.45 对应禁44的制作图例
单位为厘米
120(90)
(Z) m
∞
I
0--
3(2)
3⑵"
(gz)gm (9 TI)寸∙ZI
G .0)9.0
16.4(13. 6) 35(25) 10(8) 35(25) 16.4(13. 6)
0.6(0. 4)
0.6(0. 4)
图E.46对应禁45的制作图例
120(90)
Q.0)9.0 4↑
(9 TI)TZl
(II)ml (gz)gm
GB 5768.2-2022
单位为厘米
3(2)
ZI Ai----^^
16.4(13.6) 35(25) 10(8)
3⑵
......--7 I-
35(25) 16.4(13. 6)
Q ∙0)9∙0 4↑
0.6(0. 4)
0. 6 (0. 4)
图E.47对应禁46的制作图例
单位为厘米
120(90)
(9 TI)TZl (09)08
(II)ml (gz)gm
Q .0)9 .0
0.6(0. 4)
0.6(0. 4)
图E.48对应禁47的制作图例
195
GB 5768.2-2022
单位为厘米
196
(OmI)OZl
Q ∙0)9∙0 U
(9 TI)TZl 丄TTT (Z) m
16.4(13.6) 35(25) 10(8) 35(25) 16.4(13.6)
—卜
0.6(0. 4)
0.6(0. 4)
图E.49对应禁48的制作图例
单位为厘米
图E.50对应示1的制作图例
(6),5, (4), (3)
GB 5768.2-2022
单位为厘米
(。9) C(O8).001 C(OZI)
(6),5, (4), (3)
图 E.51
对应示
2的制作图例
单位为厘米
(6),5, (4), (3)
图 E.52
对应示
3的制作图例
197
GB 5768.2-2022
单位为厘米
198
(。9) C(O8).001 C(OZI)
(。9) C(O8) .001 C(OZI)
(6),5, (4), (3)
图E.53对应示4的制作图例
单位为厘米
(6),5, (4), (3)
图E.54对应示5的制作图例
GB 5768.2-2022
单位为厘米
(O9) C(O8) COOI C(OZI)
图E.55对应示6的制作图例
单位为厘米
(。9) C(O 8)COOI C(OZI)
(6),5, (4), (3)
图E.56对应示7的制作图例
199
GB 5768.2-2022
单位为厘米
200
(。9) C(O8)-001 C(OZI)
(。9) C(O 8)COOI C(OZI)
-^—μ-
(6),5, (4), (3)
图E.57对应示8的制作图例
图E.58对应示9的制作图例
(6),5, (4), (3)
单位为厘米
50, (40), (30)
50, (40), (30)
GB 576∞2I2O22
#6冲间沫
5∙(4)∙(3)
5∙(4)∙(3)
b)
画E∙59M息讨一0s≡奋画查
201
GB 5768.2-2022
单位为厘米
202
图E.59对应示10的制作图例（续）
图E.60对应示11的制作图例
5, (4), (3)
单位为厘米
GB 5768.2—2022
单位为厘米
(O9) C(O8)OOI
(。9) C(O8) COole(OZI)
b）
图E.60 对应示11的制作图例（续）
单位为厘米
图E.61对应示12的制作图例
203
GB 5768.2-2022
单位为厘米
204
(。9) C(O8) COOI C(OZI)
(09) C(O8) COOI C(OZI)
图E.62 对应示13的制作图例
单位为厘米
图E.63对应示14的制作图例
GB 5768.2-2022
单位为厘米
(。9) C(O8)0Ole(OZI)
(。9二(o∞oOle(OZD
(6),5, (4), (3)
图 E.64
对应示15
单位为厘米
图E.65 对应示16的制作图例
205
GB 5768.2-2022
单位为厘米
206
图E.68对应示19的制作图例
单位为厘米
单位为厘米
GB 5768.2-2022
单位为厘米
单位为厘米
单位为厘米
图E.71对应示22的制作图例
207
GB 5768.2-2022
单位为厘米
208
单位为厘米
GB 5768.2-2022
单位为厘米
(6),5, (4), (3)
图E.74对应示24的制作图例
单位为厘米
图E.75对应示25的制作图例
209
GB 5768.2-2022
单位为厘米
210
(Om)C(OWo? (09)
亠
(6),5, (4), (3)
b)
图E.75对应示25的制作图例（续）
(96),80, (64), (48)
(60),50, (40), (30)
b)
画 E∙76MM讨 26 ^^^s
GB 576∞2I2O22
#6冲间沫
211
GB 5768.2-2022
单位为厘米
a)
注：标志尺寸为60 cm×48 Cm时，图中文字字高为10 Cm
b)
图E.77对应示27的制作图例
212
GB 5768.2-2022
单位为厘米
(8WC (寸9二08 C (96)
(6),5, (4), (3)
C)
|
□__ | ||||||||||||||||||||
|
Γ |
匸 |
丁 | ||||||||||||||||||
|
5Cx | ||||||||||||||||||||
|
3 |
3 |
匚 |
—- | |||||||||||||||||
|
T | ||||||||||||||||||||
|
4 | ||||||||||||||||||||
|
/ | ||||||||||||||||||||
|
J | ||||||||||||||||||||
d)
(6),5, (4), (3)
图E.77对应示27的制作图例（续）
213
GB 5768.2-2022
单位为厘米
(8 WC 令9二08 C (96)
^~~^ (6),5, (4), (3)
注：标志尺寸为60 cm×48 Cm时，图中文字字高为10 cmo
a)
注：标志尺寸为60 cm×48 cm时，图中文字字高为10 cm
(6),5, (4), (3)
o
b)
图E.78对应示28的制作图例
214
(96),80, (64), (48)
(96),80, (64), (48)
® E∙79MM却 29 s≡^s^
画 E∙80MmN30s≡M-τfr画童
GB 576∞2I2O22
#6冲间沫
*0冲间決
215
GB 5768.2-2022
单位为厘米
216
(O9)C(O8)OOI C(OZI)
(8WC (寸9二08 . (96)
图E.81对应示31的制作图例
图E.82 对应示32的制作图例
单位为厘米
GB 5768.2—2022
单位为厘米
(8W $9) s∞(96)
(O9) C(O8) SOI C(OZI)
b)
(6),5, (4), (3)
图E.82对应示32的制作图例（续）
单位为厘米
图E.83对应示33的制作图例
217
GB 5768.2-2022
单位为厘米
218
(8 WC (寸9二08 C (96)
b)
图E.84对应示34的制作图例
GB 5768.2-2022
单位为厘米
图E.85对应示35的制作图例
单位为厘米
图E.86 对应示36-1的制作图例
219
GB 5768.2-2022
单位为厘米
220
图E.87 对应示36-2的制作图例
(6),5, (4), (3)
单位为厘米
图E.88对应示37的制作图例
GB 5768.2-2022
单位为厘米
图E.89对应示38的制作图例
单位为厘米
^—^
(6),5, (4), (3)
图E.90对应示39的制作图例
221
GB 5768.2-2022
单位为厘米
222
(O9)o8
(O9)o8
图E.91对应示40-1的制作图例
单位为厘米
图E.92 对应示40-2的制作图例
GB 5768.2-2022
E.93对应示40-3的制作图例
图E.94 对应示40-4的制作图例
单位为厘米
单位为厘米
223
GB 5768.2-2022
单位为厘米
224
(09) C(O8) CooH(OZI)
(09) C(O8) CooH(OZl)
^—^
(6),5, (4), (3)
图E.95对应示41的制作图例
单位为厘米
图E.96对应示42-1的制作图例
^—^
(6),5, (4), (3)
GB 5768.2—2022
单位为厘米
(O9) C(O8)OOI C(OZI)
图E.97 对应示42-2的制作图例
(O9) "Ss -OOI -(OZl)
单位为厘米
图E.98 对应示42-3的制作图例
225
GB 5768.2-2022
单位为厘米
226
(O9) C(O8) COOI C(OZI)
图E.99对应示43的制作图例
-—I—^ (6),5, (4), (3)
单位为厘米
(130), 110, (90), (70)
图E.100对应警1-1的制作图例
GB 5768.2-2022
单位为厘米
(Z ∙m) C(I T)CgC
(130), 110, (90), (70)
图E.101对应警1-2的制作图例
单位为厘米
(Z ∙m) C(I T)CgC
(130), 110, (90), (70)
图E.102对应警1-3的制作图例
227
GB 5768.2-2022
单位为厘米
(130), 110, (90), (70)
图E.103对应警1-4的制作图例
单位为厘米
图E.104对应警1-5的制作图例
228
GB 5768.2-2022
单位为厘米
(130), 110, (90), (70)
图E.105对应警1-6的制作图例
单位为厘米
(130), 110, (90), (70)
图E.106对应警17的制作图例
229
GB 5768.2-2022
单位为厘米
230
(130), 110, (90), (70)
图E.107对应警1-8的制作图例
单位为厘米
(130), 110, (90), (70)
图E.108对应警1-9的制作图例
GB 5768.2-2022
单位为厘米
(130), 110, (90), (70)
图E.109对应警1-10的制作图例
单位为厘米
(130), 110, (90), (70)
图E.110对应警1-11的制作图例
231
GB 5768.2-2022
单位为厘米
232
(130), 110, (90), (70)
图E.111对应警2-1的制作图例
单位为厘米
(130), 110, (90), (70)
图E.112对应警2-2的制作图例
GB 5768.2-2022
单位为厘米
(130), 110, (90), (70)
图E.113对应警3-1的制作图例
单位为厘米
(130), 110, (90), (70)
图E.114对应警3-2的制作图例
233
GB 5768.2-2022
单位为厘米
234
(Z ∙m) C(I T)CgC
(130), 110, (90), (70)
图E.115对应警4-1的制作图例
单位为厘米
(130), 110, (90), (70)
图E.116对应警4-2的制作图例
GB 5768.2-2022
单位为厘米
(Z ∙m) C(I T)CgC
(130), 110, (90), (70)
图E.117对应警5-1的制作图例
单位为厘米
(130), 110, (90), (70)
图E.118对应警5-2的制作图例
235
GB 5768.2-2022
单位为厘米
236
(130), 110, (90), (70)
图E.119对应警6的制作图例
单位为厘米
(130), 110, (90), (70)
图E.120对应警7-1的制作图例
GB 5768.2-2022
单位为厘米
(6 ∙g)
(130), 110, (90), (70)
图E.121对应警7-2的制作图例
单位为厘米
图E.122对应警7-3的制作图例
237
GB 5768.2-2022
单位为厘米
238
(Z ∙m) C(I T)CgC
(130), 110, (90), (70)
图E.123对应警8的制作图例
单位为厘米
(130), 110, (90), (70)
图E.124对应警9的制作图例
GB 5768.2-2022
单位为厘米
(130), 110, (90), (70)
图E.125对应警10的制作图例
单位为厘米
图E.126对应警11的制作图例
239
GB 5768.2-2022
单位为厘米
240
(130), 110, (90), (70)
图E.127对应警12的制作图例
单位为厘米
(130), 110, (90), (70)
图E.128对应警13的制作图例
GB 5768.2-2022
单位为厘米
(130), 110, (90), (70)
图E.129对应警14的制作图例
单位为厘米
IIA (Z ∙m) C(I T)Cge (6.9)
(130), 110, (90), (70)
图E.130对应警15的制作图例
241
GB 5768.2-2022
单位为厘米
242
(6 ∙g)
(130), 110, (90), (70)
图E.131对应警16的制作图例
单位为厘米
(6 ∙g)
(130), 110, (90), (70)
图E.132对应警17的制作图例
GB 5768.2-2022
单位为厘米
(130), 110, (90), (70)
图E.133对应警18-1的制作图例
单位为厘米
(130), 110, (90), (70)
图E.134对应警182的制作图例
243
GB 5768.2-2022
单位为厘米
244
(130), 110, (90), (70)
图E.135对应警19的制作图例
单位为厘米
(130), 110, (90), (70)
图E.136对应警20的制作图例
GB 5768.2-2022
单位为厘米
(Z ∙m) C(I T)CgC
(130), 110, (90), (70)
图E.137对应警21-1的制作图例
单位为厘米
(Z ∙m) C(I T)CgC
(130), 110, (90), (70)
图E.138对应警21-2的制作图例
245
GB 5768.2-2022
单位为厘米
6
4
(Z ∙m)dT)Cge (6.9)
(Z ∙m) e(ɪ T)Cge (6.9)
(130), 110, (90), (70)
图E.139对应警22-1的制作图例
单位为厘米
(130), 110, (90), (70)
图E.140对应警22-2的制作图例
GB 5768.2-2022
单位为厘米
(130), 110, (90), (70)
图E.141对应警23的制作图例
单位为厘米
(130), 110, (90), (70)
图E.142对应警24的制作图例
247
GB 5768.2-2022
单位为厘米
8
4
(Z ∙m) C(I T)Cge (6.9)
(Z ∙m) e(ɪ T)Cge (6.9)
图E.143对应警25的制作图例
图E.144对应警26的制作图例
单位为厘米
GB 5768.2-2022
单位为厘米
(130), 110, (90), (70)
图E.145对应警27的制作图例
单位为厘米
(130), 110, (90), (70)
图E.146对应警28的制作图例
249
GB 5768.2-2022
单位为厘米
250
(130), 110, (90), (70)
图E.147对应警29的制作图例
单位为厘米
(Z ∙m) C(I T)Cge (6.9)
(130), 110, (90), (70)
图E.148对应警30的制作图例
GB 5768.2-2022
单位为厘米
(Z ∙m) C(I T)CgC
(130), 110, (90), (70)
图E.149对应警33的制作图例
单位为厘米
(Z ∙m) C(I T)CgC
(130), 110, (90), (70)
图E.150对应警34-1的制作图例
251
GB 5768.2-2022
单位为厘米
2
5
2
(Z ∙m) C(I T)Cge (6.9)
(Z ∙m) e(ɪ T)Cge (6.9)
(130), 110, (90), (70)
图E.151对应警34-2的制作图例
单位为厘米
图E.152对应警343的制作图例
GB 5768.2-2022
单位为厘米
(Z ∙m) C(I T)Cge (6.9)
(130), 110, (90), (70)
图E.153对应警35的制作图例
单位为厘米
(130), 110, (90), (70)
图E.154对应警36的制作图例
253
GB 5768.2-2022
单位为厘米
254
(Z ∙m) C(I T)Cge (6.9)
(130), 110, (90), (70)
图E.155对应警37的制作图例
单位为厘米
图E.156对应警38的制作图例
GB 5768.2-2022
单位为厘米
(130), 110, (90), (70)
图E.157对应警39的制作图例
单位为厘米
(130), 110, (90), (70)
图E.158对应警40的制作图例
255
GB 5768.2-2022
单位为厘米
6
5
2
(Z ∙m) C (I T)Cge (6.9)
(Z ∙m) e(ɪ T)Cge (6.9)
(130), 110, (90), (70)
图E.159对应警41-1的制作图例
单位为厘米
(130), 110, (90), (70)
图E.160对应警41-2的制作图例
GB 5768.2-2022
单位为厘米
a）适用速度小于80 km/h
b）适用速度大于或等于80 km/h
图E.161对应警42-1的制作图例
257
GB 5768.2-2022
单位为厘米
258
a）适用速度小于80 km/h
b）适用速度大于或等于80 km/h
图E.162对应警42-2的制作图例
GB 5768.2-2022
图E.163对应警43-1的制作图例
O
图E.164对应警43-2的制作图例
259
GB 5768.2-2022
b)
图E.165对应避险车道预告标志的制作图例
260
GB 5768.2-2022
O. 5〃 O. 45〃
|2叫？ 75外 ∣9∙ 75".[]r 2〃 I
d)
图E.165对应避险车道预告标志的制作图例（续）
261
GB 5768.2-2022
a)
标引序号说明:
b)
C)
d)
。-—箭头尺寸变量，表示不同箭头中各部分尺寸关系。
图 E.166
箭头的制作图例
单位为厘米
o⅛
100(70)
O. Ih TlV O. Ih
262
0. 8Λ I Ih 0. 2h Ih 0. 2h Ih 0.3〃
«——►+«*_ Al IV---*-M-*---M_h-
0.3〃 Ih 0.2〃 Ih 0.2〃 Ih 0.8〃
图E.167对应路1的制作图例
(OZ)OOl J 一， ― ，2I
GB 5768.2-2022
单位为厘米
16〃
Ih 0. 2〃 1〃 0. 2〃 Ih I——Al IV...Al IV——
0. 6〃 0. Ih AlAlllV
0. Ih
图E.167对应路1的制作图例（续）
2.4〃
q.4,. 1% M 鸨 1%、.新„2 0. Ih
2.8〃
Ih 0.2〃 Ih 0.8〃
—-++-——→-~~* 1.5〃
图E.168对应路2的制作图例
263
GB 5768.2-2022
O. 1ΛO. 4Λ Ih
AlllVAlV—
W O. Ih
扌・0扌・0
264
¾ S 一
一 1Λ 4 Sj 1Λ 4 θ∙ 1Λ
」 陇 S 一 ^ L 的 θ∙ ⅛
•0
0.6〃 Ih 0.4〃 Ih 0.4〃 Ih 0.8〃
1. 5〃 0. 6〃
b)
图E.169对应路3的制作图例
0. 4力_Ih
6. 4〃
Ih
1.75〃 h∣ p. 95g
图E.170对应路4的制作图例
GB 5768.2-2022
O. 3>0.立
-→4÷⅛
0. Ih
E.171对应路5
的制作图例
图E.172对应路6、路9、路10的制作图例
b)
图E.173对应路7的制作图例
265
GB 5768.2-2022
d)
图E.173对应路7的制作图例（续）
7.Ir
Ih O. 2Λ Ih 0. 2Λ Ih~0. 55〃1. 3Λ 0. 2Λ0. 85Λ0. 4M). Ih
——^l~⅛---—I IV----I IV-----*ψ^a——Al AmV
0. Ih
b)
266
图 E.174
对应路8的制作图例
Ih
5. 6〃
0.2〃 Ih 0.2〃
GB 5768.2-2022
Ih O. 2h Ih O. 3hOΛh
----Al IV-----Al AlllV
O. Ih
Z二 Z前 O .0
图 E.175
对应路11
的制作图例
单位为厘米
(09)
08
图 E.176
对应路12的制作图例
267
GB 5768.2-2022
单位为厘米
268
d)
图E.176对应路12的制作图例（续）
100, (80)
100, (80)
画 e∙176mm那一 2 s≡^s^ -B-
GB 576∞2I2O22
#6冲间沫
269
GB 5768.2-2022
单位为厘米
270
(O9)o8
(08)001
b)
图E.177对应路13的制作图例
GB 5768.2—2022
单位为厘米
(O9)o8
-*^—μ
4, (3)
图E.178 对应路14的制作图例
单位为厘米
(08)001
Al I
5, (4)
图E.179对应路15的制作图例
271
GB 5768.2-2022
单位为厘米
272
图E.181对应路17的制作图例
单位为厘米
GB 5768.2-2022
单位为厘米
(09) S8
图E.182对应路18的制作图例
图E.183对应路19的制作图例
273
GB 5768.2-2022
O. 53〃
图E.184对应路20的制作图例
0. 57〃
图E.185对应路21的制作图例
274
GB 5768.2-2022
单位为厘米
a)
图E.187对应路23的制作图例
275
GB 5768.2—2022
(O9)o8
276
O. 74〃
b)
图E.187 对应路23的制作图例（续）
图E.188对应路25的制作图例
单位为厘米
GB 5768.2-2022
0. 16〃
a)
0. 16〃
b)
图E.189 对应路26的制作图例
0. 16Λ
277
GB 5768.2-2022
O. 28〃
图E.189 对应路26的制作图例（续）
278
GB 5768.2-2022
对应路26的制作图例（续）
图E.190对应路27的制作图例
图E.191对应设置在指路标志版面中的
方向标志制作图例
单位为厘米
图E.192 对应路28的制作图例
279
GB 5768.2-2022
单位为厘米
280
b)
图E.193对应地名信息的制作图例
GB 5768.2-2022
单位为厘米
0.2〃 1. Ih 125(85) 1. Ih 0.2〃
0.4Λ 1Λ 1Λ 0.6Λ 1Λ 1Λ 0.4Λ
0. 1Λ 0. 1Λ
0.4〃 0. 7〃 0. 7〃 0. 8〃 2. 5〃 0.4〃
k*-l-—-U→~~∙Ψ*——-I---------------W
0. Ih
b)
图E.194对应路29的制作图例
281
GB 5768.2-2022
单位为厘米
6〃 一 I
282
Zq.O (OZ)OOl Zq.O E Zq.O Z二 g∙0
图E.194对应路29的制作图例（续）
单位为厘米
0.2〃 1. Ih
125(85)
0.2〃 Ih
1. Ih 0.2〃
Zq .O (OZ)Ool Zq .O E Z忘.0 W .0 49.0
O
O
l0.5% Ih 0.∙ 2夕 IA % 2〃 1〃 0∙犖 匕 ∩. 5%
& j"∙ 7纟 H ? 7研,： O. Ih
1.7/?
a)
O. Ih 0. 3〃
图E.195对应路30的制作图例
0—— CQ
O. 2h 1. Ih
125(85)
0.2h Ih
1. Ih O. 2h
GB 5768.2-2022
单位为厘米
扌.0 (OZ)OOI Zq .0 71 Vg .0 W .0 79.0
O
O
□ □ □ □
0.5〃 Ih 0.2〃 Ih 0.2〃 Ih 0.2〃 Ih 0.5〃
0. 4〃 0. Ih 0. Ih 0. 8〃 2. 5〃 0. 4〃
J 亠-IJ—^—^--------^u^
o. Ih
b)
o
O
^> □□
0.5Λ Ih 0.2h Ih 0.2h Ih 0.2h Ih 0.5Λ
0. 4〃 2. 5Λ
0.8〃 0.7〃 0.7〃 0.4〃
——^__^__^u^
0. Ih
C)
图E.195 对应路30的制作图例（续）
283
GB 5768.2-2022
b)
284
图 E.196
对应路31的制作图例
GB 5768.2-2022
Za ∙0 (OZ)OoI
图E.196对应路31的制作图例（续）
0. 1〃 1% 」U—
0. 7〃 0. 2/7
a)
单位为厘米
图 E.197
对应路32的制作图例
285
GB 5768.2-2022
单位为厘米
286
(OZ)OoI Zq ∙0
(OZ)Ool
C)
图E.197对应路32的制作图例（续）
GB 5768.2-2022
(OZ)OoI
O --
O
Uj
O
CD
O
0. 2〃 0.
-r^-
单位为厘米
扌∙0 (OZ)Ool 7寸∙0 Z二 扌∙0 Z二 V9∙0 "∙0 V9∙o
O-
0.4〃 Ih 0. Ih Ih 0.5〃 0.5〃 Ih 0. Ih Ih 0.4〃
0.4〃 0.7〃 0.7〃 0.2〃 1.7h 0.4〃 Ih 0.4〃
Uh^¼_~*44-∣—^M^---------AllVAl-IV----U^
0. Ih 0. Ih 0. 3〃
d)
0. 2〃 0. Ih
125(85)
6. 4〃
0. 4〃
125(85)
0. Ih 0. 2〃
→-U——^4→----U
0.6〃 0.7〃 0.7〃 0.8〃
0. Ih
2. 5〃
0. 6〃
e)
图E.197对应路32的制作图例（续）
287
GB 5768.2-2022
单位为厘米
4/7
0.2〃0.7〃 125(85) 0.4〃 125(85) 0.7〃 0.2〃
288
扌∙0 (OZ)Ool 専∙0 Vl 爲∙0 Z二 Zq ∙0 71 専∙0
0. 6〃 2. 5〃 0. 8〃 0. 7〃 0. 7〃 0. 6〃
V AlV-------------*Ψ-__*Ψ-—*4¼—Al- A
0. Ih
f)
图E.197对应路32的制作图例（续）
0. 2〃 0. 4〃 1. Ih 0. 5〃 Ih 0. 2〃 Ih 0. 4〃0. 2〃
a)
图E.198对应路33的制作图例
GB 5768.2—2022
单位为厘米
0. 2〃 2. 4〃
100(70) 0.5〃 0.2〃
^ —-
Cj "
O. 2〃 0.5〃 100(70)
o
2/
(OZ)Ool Vg ・。
Z二爲.0Z/Z.0
5/7Ib)
图E.199对应路34的制作图例
289
GB 5768.2-2022
单位为厘米
0.2〃 0.9〃 Ih 0.4〃 100(70) 0.5〃 0.2〃
290
O. 2〃 O. 4〃
5〃
b)
图E.200对应路35的制作图例
O
O
GB 5768.2-2022
单位为厘米
d)
图E.201对应高速公路编号的制作图例
291
GB 5768.2-2022
单位为厘米
292
b)
图E.202对应路36的制作图例
GB 5768.2-2022
图E.203对应路37的制作图例
单位为厘米
a)
1〃 O. 2〃 1Λ O. 6〃 2〃 O. 2〃 1Λ O. 4〃
→n-~~-r*r-----*wAEU7
b)
图E.204 对应路38的制作图例
293
GB 5768.2-2022
单位为厘米
0. 2h 0. 4〃 Ih 0. 2〃 1Λ 0. 2h 1〃 0. 2h 1Λ 0. 4〃 0. 2h
0. 4〃 IA 0. IA IA 0.1〃 1〃 0. IA IA 0. 3〃
ZN ∙0 79∙0 Eqfo Z∞.ozLa∙o 扌O
294
b)
图E.205对应路39的制作图例
GB 5768.2-2022
单位为厘米
Wi曾俨 °∙ 2〃 1. 9〃
O
2. 2〃
2〃
125(85) 0.4〃 170(115)
2陷1力耳眸L
1. 9〃 0. 2〃
HH
置
O
° 0. 4〃 100 (70) 0. 2〃 Ih 0. 2〃 1〃 0. 3〃 2〃 0. 2〃 Ih 0. 4〃
O
点
O
6.
125 (85) 0. 2〃 Ih 0. 2h Ih 0. 3〃 2h 0. 2h Ih 0. 4〃
扌∙0 (0Z)OoIZq ∙0 Z∞.0 (OZ)OolZ∞.0 VZ ・。
b)
图E.206 对应路40的制作图例
295
GB 5768.2-2022
单位为厘米
296
a)
b)
图E.207对应路41的制作图例
6. 2h
b)
图E.208对应路42的制作图例
GB 5768.2-2022
297
GB 5768.2-2022
图E.209对应路43的制作图例
a)
图E.210对应路44的制作图例
298
GB 5768.2-2022
3 色
E ∙0 Kg ∙0 E 09.0 扌∙0 Vl 09 ∙0 Z二 扌∙0 Kz .0
领
O..
1/7
1Λ
6/7
S
1/7 助— O.—
1Λ
领
O..
b)
图E.210对应路44的制作图例（续）
6. 2〃
299
图E.211对应路45的制作图例
GB 5768.2-2022
单位为厘米
300
b)
图E.212对应路46的制作图例
6. 2〃
GB 5768.2-2022
单位为厘米
0；2〃 1.5〃 170(115)
Ih , Ih °；笠 Ih , 1.6〃
Ih °,-單 1〃 . Ih
b)
图E.213对应路47的制作图例
301
GB 5768.2-2022
单位为厘米
0.2〃 0.4〃 Ih 0.2h 125(85) O.
125(85)
0.2h Ih 0.4〃
注：图C）为箭头对着车道中心的制作图例，根据8.1.8的规定确定箭头位置
图E.213对应路47的制作图例（续）
单位为厘米
302
OZ)OOl 専∙0 Z二 19.0 Zm ∙I Zm ∙0 Z心.0
a)
图E.214 对应枢纽互通式立体交叉主线方向信息指引的制作图例
GB 5768.2-2022
单位为厘米
5/7
5.
1/2 O.二 1/2
b）
注：图b）为箭头对着车道中心的制作图例，根据8.1.8的规定确定箭头位置。
图E.214对应枢纽互通式立体交叉主线方向信息指引的制作图例（续）
单位为厘米
a）
图E.215 对应路48的制作图例
303
GB 5768.2-2022
单位为厘米
0. 2〃
b)
注：图b）为箭头对着车道中心的制作图例，根据8.1.8的规定确定箭头位置。
图E.215对应路48的制作图例（续）
单位为厘米
1〃 0.2h 125(85)
注：为箭头对着车道中心的制作图例，根据8.1.8的规定确定箭头位置
图E.216对应路49的制作图例
304
GB 5768.2-2022
单位为厘米
0. 4〃 ^^t 0. 2〃
125(85) Jj ,J 1力 二 竺 ■"].
0. 2〃
图E.217 对应路50的制作图例
单位为厘米
注：为箭头对着车道中心的制作图例，根据8.1.8的规定确定箭头位置
图E.218对应路51的制作图例
305
GB 5768.2-2022
单位为厘米
图E.219对应路52的制作图例
306
GB 5768.2—2022
Zq ∙0 K8 .0 VZ ∙0z∞∙0 Zq ∙0 Z二 Zq ∙0 Z二 扌.0
2/
S 一
L
a) b)
图E.220对应路53的制作图例
0. 2〃o. 4〃 o. 7h 0. 1AO. 7/1). l〃0. 7〃0. 1〃 0. 7〃 0. 3〃 1. 5/7 0. 2〃 0. 6〃 0.勧 0. 2力
LA LAL -A •0 K8 .0 扌∙0 VZ .0
图E.221对应路54的制作图例
307
GB 5768.2-2022
0. 4〃 0. Ih 0. 2h 0. Ih 0. 2h 0. Ih 0. 2h 0. Ih 0. 4〃 ^*h-——^N^——^H^——-N-——-1^*1
°・2〃 Ih 1.5〃 0.2〃 I- ɪʌ 0.5〃 0.2〃
-H^-----H---------N-----^r -N-
4. 7〃
b)
图E.221对应路54的制作图例（续）
单位为厘米
308
图E.222对应路55的制作图例
5. 5Λ
0. 2〃
5. Ih
170(15)
GB 5768.2-2022
单位为厘米
(OZ)Ool
b)
图E.222 对应路55的制作图例（续）
图E.223对应路56的制作图例
309
GB 5768.2-2022
单位为厘米
6.7〃
310
扌∙0 (OZ)Ool Z∞∙0
V9 .0
a)
6. Ih
0. 2〃
6. 3〃 125(85)
O. 2〃
O. 2〃
b)
2〃
O. 2〃
图E.224对应路57的制作图例
O. Ih Ih Ih 0.2〃 IA 0. 2〃 Ih 0.2〃 IA 1. Ih
I .0. 8/< 2. 7〃 h I % 6, I Q. 6做 I ■ 1〃 目.0. 8V. ∣
I _ 6. 7〃 0∙ 2〃 一 I
b)
图E.225对应路58的制作图例
GB 5768.2-2022
311
GB 5768.2-2022
单位为厘米
5.5〃
5. Ih 125(85)
312
(OZ)Ool
图E.226对应路59的制作图例
O. Ih 0.5〃 Ih 0. Ih Ih 0. Ih Ih 0. Ih Ih 0.5〃 0. Ih
图E.227对应路60的制作图例
GB 5768.2-2022
图E.228对应路61的制作图例
单位为厘米
313
GB 5768.2-2022
单位为厘米
314
图 E.230
对应路63的制作图例
a)
b)
图 E.231
对应路64的制作图例
GB 5768.2-2022
图E.232 对应路65的制作图例
图E.233对应路66的制作图例
315
GB 5768.2-2022
单位为毫米
316
图E.234对应路67的制作图例
单位为毫米
b)
图E.235对应路68的制作图例
GB 5768.2-2022
图E.235 对应路68的制作图例（续）
图E.236对应路69的制作图例
a）
图E.237 对应路70的制作图例
单位为毫米
317
0. 6〃 0. 2〃
6. 4〃
0. 2〃 0. 6〃
GB 5768.2-2022
V6 .9
¾「一 啰
W巨OZ巨O Z二 Vg .0
VZ ∙0 z∞・。
V8∙0 Zq ∙0 Z二爲∙0 4z∙0
6. 4〃 0. 6〃 0. 2〃
O. 2h 0. 6〃
46 .9
VZ .0 Z∞.0
3/
2.
1Λ
⅛
1Λ
8/
2.
图E.237对应路70的制作图例（续）
Z二.0
+-
Zso∙OZq ∙0 Z二裔∙0 4z∙0
318
GB 5768.2-2022
图E.238对应路71的制作图例
图E.239对应路72的制作图例
319
GB 5768.2-2022
图E.240对应路73的制作图例
图E.241对应路74的制作图例
Ih
5. 9〃
图E.242 对应路75的制作图例
320
GB 5768.2-2022
^------......^
0∙j藤
O. 2〃
O. 2〃
b)
图E.242对应路75的制作图例（续）
321
GB 5768.2—2022
1 9%
q 7%
1 OA
0. 6人
Ih
0. 2〃
Ih
0. 8〃
0. 6〃
Ih
0. 6〃
S
o'
S'
O
s'
S
O
O
6力
a)
322
1.2〃
3. 7〃
0.2〃
1.2〃
0. 6〃
Ih
0. 2h
Ih
6〃
b)
S
O
___
1.2h
1Λ
0. 8〃 0. 2h
图E.243对应路76的制作图例
GB 5768.2-2022
图E.243对应路76的制作图例（续）
0.6〃 0.6〃 0.6〃 0.6〃 0.6〃 2.2〃
0.2〃 0.2〃 0.2〃
0.6〃 Ih 0.2〃 Ih 0.2〃 Ih 0.2〃 Ih 0.6〃
5.8〃
a）
图E.244对应路77的制作图例
323
GB 5768.2-2022
2.6〃 Ih 0.2h Ih 0.2h Ih 0.2h Ih 0.6〃
-----------÷------*÷÷------*÷÷*-----*÷^→-----*÷-.—^l
b)
0.6〃 Ih 0.2〃 Ih 0.2〃 Ih 0.2〃 Ih 0.6〃
3. 8% .J I I 9 62 卜g 6々 ∣
5.8〃 0∙2h I
d)
图E.244对应路77的制作图例（续）
324
GB 5768.2-2022
图E.245对应旅1的制作图例
a)
b)
图E.246对应旅2的制作图例
325
GB 5768.2-2022
单位为厘米
326
图E.247对应交通监控设备信息的制作图例
0. 2〃 0. 2〃
十十— 0・2〃 0. Ih 0. Ih 0. Ih [ ∣
「0.3〃L 1〃 1〃 tr∣∣. 1〃 Llj 1〃 .11. 1〃 3〃
6. 5〃
图E.248对应禁扔弃物的制作图例
GB 5768.2-2022
单位为厘米
⅛Xμ__ɜθ__^ɪ^
一 60 一 I
图E.249对应交替通行的制作图例
图E.250对应辅2的制作图例
327
GB 5768.2-2022
图E.251对应辅13的制作图例
单位为厘米
328
图E.252对应辅14的制作图例
GB 5768.2-2022
附录F （资料性） 停车让行标志与减速让行标志设置条件
F.1停车让行标志设置条件
F.1.1停车让行标志及相应控制措施的设置应从确保交通安全、符合相关法律法规的要求、使应停车 的车辆数最小和使路段交通延误率最小等方面经过综合的技术判断确定。
F.1.2下列情况应在次要道路路口设置停车让行标志：
a）支路与干路垂直相交（或接近垂直相交），用其他路权分配原则和措施无法获得较好遵守；
b）城市道路与过境公路或速度较高的城市快速路、城市主干路相交；
C）交叉口视距受限或事故记录显示需要进行停车让行控制。
F.1.3下列情况下，宜在次要道路路口设置停车让行标志：
a）需要控制左转弯冲突；
b）在行人或非机动车流量较大时，需要控制机非冲突。
F.1.4两条条件相近的相交道路,确定哪一方向设置停车让行标志可按照下述原则：
a）与较多行人横穿和学校活动冲突严重的方向上；
b）在视距不良或已经设置减速丘等减速设施的方向上。
F.1.5下列情况下，宜采用多路同设停车让行标志。
a）城镇区两条条件相同（或相近）的支路相交形成的交叉口，设停车让行标志可改善交叉口运行 安全状况。
b）交叉口信号灯处于安装、调整或关闭期时，作为临时交通控制措施。
c）事故记录分析显示，过去12个月交叉口范围内所有事故中有5件或以上通过多路同设停车让 行标志能避免。
d）在一天中的任何8h之内，流量达到下述要求时：
1）从主路双方向进入交叉口的平均车流量超过300辆/h，并且从支路双方向进入交叉口的 车辆、行人、非机动车等平均流量，在相同时段内超过200辆/h；
2）从主路双方向进入交叉口的平均车流量超过300辆/h，并且一天的高峰时间段内，造成 支路车辆平均延误至少30 s时；
3）虽然交通流量未达到上述两条的要求，但主路车辆进入交叉口的自由流第85位速度 （Ss）车速大于65 km/h，且平均车流量大于200辆/h。
e）没有合适的信号配时能够满足各方要求，并且有关数据达到条件c）、d）1）、d）2）所定标准 的 80%。
F.1.6高速公路及其匝道上不设停车让行标志。除特殊情况外，在干线道路主线上不设停车让行 标志。
F.1.7在设置有信号灯的交叉口不设停车让行标志。但交叉口信号灯非24h运行时，应在次要道路上 同时设置停车让行标志。此种情况下，交叉口信号灯运行期间应优先遵守信号灯指示。信号灯不工作 时，遵守停车让行标志。
F.1.8停车让行控制交叉口改为信号灯控制交叉口后，停车让行标志应及时拆除。
F.1.9停车让行控制不能用作车速控制的措施。
F.2减速让行标志设置条件
F.2.1减速让行标志及相应控制措施的设置应从确保交通安全、符合相关法律法规的要求、使应停车
329
GB 5768.2-2022
的车辆数最小和使路段交通延误率最小等方面经过综合的技术判断确定。
F.2.2下列情况下应设置减速让行标志：
a）符合F.1设置停车让行标志的条件,但交叉口视距良好，道路使用者能够清楚地观察到可能的 交通冲突，以限速值或自由流第85位速度（S5）通过交叉口，或即使有危险情况，驾驶人也能 从容控制停车的情况下；
b）加速车道长度或视距不足的高速公路和城市快速路、主要干道汇入交通流的合流处；
C）非信号控制的环岛交叉口的所有入口处；
d）交叉口存在一些特殊的问题，减速让行标志可能解决这些问题时。
F.2.3减速让行标志控制不能用于控制主干道上的车流。
330
GB 5768.2-2022
附录G
（资料性）
一般道路路径指引标志信息分层选取示例
G.1图G.1为某路网示意图，其中国道326为该地区主要运输通道并先后与国道210,省道205,县道
Oio相交。
G.2不同等级公路交叉口路径指引标志设置示例见图G.2a）、图G.2b）、图G.2c）、图G.2d）o示例仅以
公路向北进口方向为例。
图G.1路网示意图
331
GB 5768.2-2022
a）交叉路口 1路径指引标志设置示例
b）交叉路口 2路径指引标志设置示例
图G.2各交叉口路径指引标志设置示例
332
GB 5768.2-2022
[XOIo]
交叉路口 3路径指引标志设置示例
d）交叉路口 4路径指引标志设置示例
图G.2各交叉口路径指引标志设置示例（续）
333
GB 5768.2-2022
附录H
（资料性） 一般道路指路标志设置示例
H.1
H.2
城市道路一般使用路名标志，见图H.1示例，公路上一般使用编号标志，见图H.2示例。
停车点标志设置示例见图H.3o
a)
图H.1城市道路交叉口指路标志设置示例
334
GB 5768.2—2022
335
GB 5768.2-2022
Bv≡
336
4 100 m
120 m 〜30Om
b)
图H.2 公路交叉口指路标志设置示例
GB 5768.2-2022
图H.2公路交叉口指路标志设置示例（续）
337
GB 5768.2-2022
（确认）
∣S3O3]
（确认）
338
NUl20 m〜300 m
≡ ffl：
（告知）
d）
图H.2公路交叉口指路标志设置示例（续）
Zy2 V 60 m
Z/2 V 60 m
GB 5768.2-2022
图H.2 公路交叉口指路标志设置示例（续）
339
GB 5768.2-2022
f）
图H.2公路交叉口指路标志设置示例（续）
340
GB 5768.2-2022
[S316∣ [ S316 ]
（预告可选）
g）
图H.2 公路交叉口指路标志设置示例（续）
341
GB 5768.2-2022
图H.3停车点标志设置示例
342
GB 5768.2-2022
附录I
（资料性）
高速公路与城市快速路指路标志示例
Ll 一般互通式立体交叉出口预告标志及出口方向标志设置示例见图I.lo
图I.1 一般互通式立体交叉出口预告标志及出口方向标志示例
343
GB 5768.2-2022
1.2
高速公路出口接高速公路,增加设置3 km出口预告标志设置示例见图1.2。
图1.2 枢纽互通3 km出口预告标志示例
1.3枢纽互通式立体交叉出口预告标志及出口方向标志设置示例见图L3,单出口枢纽互通式立体交 叉的设置示例见图L3a),设置直出车道的互通式立体交叉的设置示例见图I.3b)o
344
GB 5768.2-2022
注1：该示例为多车道高速公路，出口 2车道。
注2：当出口方向标志采用按车道的指引方式时,设置在渐变段终点位置。
a)
图1.3枢纽互通式立体交叉出口预告标志及出口方向标志设置示例
345
GB 5768.2-2022
注：该示例存在直出车道，因此出口预告标志、出口方向标志的箭头部分采用黄底黑箭头。
b）
图1.3枢纽互通式立体交叉出口预告标志及出口方向标志设置示例（续）
346
GB 5768.2-2022
I∙4图形出口预告标志及出口方向标志示例见图1.4。有共用车道的设置示例见图I∙4a),主线分流的 设置示例见图I.4b)o
a)有共用车道的出口预告标志及出口方向标志设置示例
图I∙4图形出口预告标志及出口方向标志设置示例
347
GB 5768.2-2022
b）主线分流的出口预告标志及出口方向标志设置示例
图1.4图形出口预告标志及出口方向标志设置示例（续）
348
I∙5
GB 5768.2-2022
城区互通式立体交叉距离较近，出口预告标志及出口方向标志设置示例见图1.5。
图1.5 城区互通立交距离较近出口预告标志及出口方向标志设置示例
349
GB 5768.2-2022
b)
图1.5城区互通立交距离较近出口预告标志及出口方向标志设置示例（续）
350
I∙6高速公路或城市快速路入口预告标志设置示例见图1.6。
GB 5768.2-2022
注1：该示例适用于被交道路为一级、二级公路或城市快速路的入口预告标志设置。
注2：被交道路有除了高速公路入口之外的其他信息指引需求时，入口预告标志宜和地方道路指路标志合并设置。
a)
图1.6高速公路或城市快速路入口预告标志设置示例
351
GB 5768.2-2022
注1：该示例适用于高速公路或城市快速路入口周边是县级以上城市、较大乡镇聚居地、著名地点或国道、省道、城 市主干道的情况。
注2：在驶入高速公路或城市快速路前的1个或2个主要交叉路口的指路标志上指示前方高速公路或城市快速路 信息。
b)
图1.6高速公路或城市快速路入口预告标志设置示例（续）
352
GB 5768.2-2022
附录J
（资料性） 旅游区标志设置示例
与旅游区相关的标志设置示例，见图J∙l〜图J.5。
图J∙1高速公路、城市快速路旅游区方向标志设置示例
353
GB 5768.2-2022
注：仅以一个方向的指引标志设置为例
图J∙2通往有名称、编号道路的旅游区指引示例
注：仅以一个方向的指引标志设置为例。
图J∙3通往无名称、编号道路的旅游区指引示例
354
GB 5768.2—2022
注：仅以一个方向的指引标志设置为例。
图J∙4旅游符号标志设置示例
图J∙5旅游符号标志组合示例
355
GB 5768.2-2022
索
B
百米牌（路64） ........................ 9.4.5,图287
傍山险路（警21）........................ 7.22,图169
避险车道（警43）........................ 7.41,图195
C
叉形符号（警31）........................ 7.30,图180
长度（辅 13）.............................. 12.2,图 337
超限检测站（路23） .................. 8.5.10,图236
车道式（路4） ........................... 8.3.2,图208
城市区域多个出口时地点距离（路39）............
.......................................9.3.6,图 261
出口（路 53） ........................... 9.3.10，图 275
出口编号（路41） ..................... 9.3.7,图263
出口匝道为2条车道枢纽式互通立体交叉的出口 方向（路 51） ........................ 9.3.8,图 271c）
此路不通（路25） ..................... 8.6.2,图239
村庄（警 23）.............................. 7.24,图 171
错车道（路14） ........................ 8.5.2,图221
D
带编号、方向信息的地点、方向（路35）............
....................................9.3.2,图 254c） 带编号信息的地点、方向（路34）..................
....................................9.3.2,图 254b）
单行路（向左或向右）（示10）............ 6.8,图90
单行路（直行）（示11）..................... 6.8,图91
道路编号（路5） ........................ 8.3.3,图210
道路分岔预告（路49） ............ 9.3.8,图271a）
道路管理分界（路11） ............... 8.4.2,图216
道路交通信息（路61） ............... 9.4.4,图284
道路名称方向（路7） .................. 8.3.3,图212
堤坝路（警22）........................... 7.23,图170
地点、方向（路33） .................. 9.3.2,图254a）
地点距离（路8） ........................ 8.3.4,图213
地点距离（路38） ..................... 9.3.6,图260
地点识别（路12） ..................... 8.4.3,图217
地名（路 9） .............................. 8.4.1,图 214
电动自行车车道（示34） ............... 6.25,图117
356
引
电动自行车行驶（示33）............... 6.24,图116
电话位置指示（路68） ............... 9.5.1,图292
电子不停车收费（ETC）车道（路72）...............
....................................9.5.5,图 296a）
电子不停车收费（ETC）车道指弓1（路71）.........
.......................................9.5.4 ,图 295 钓鱼（旅 10）.............................. 10.3,图 311
掉头车道（示22）........................ 6.14,图104
掉头和左转合用车道（示23）......... 6.14,图105
冬季游览区（旅15）..................... 10.3,图316
陡坡（警5）................................. 7.6 ,图149
堆叠式（路3） ........................... 8.3.2,图207
多乘员车辆（HoV）专用车道（示30）...............
.......................................6.21,图 113
F
反向弯路（警3）........................... 7.4,图143
方向标志（路27） ..................... 8.6.4,图241
非机动车车道（示32）.................. 6.23,图115
非机动车推行（示38）.................. 6.29,图121
非机动车行驶（示31）.................. 6.22,图114
非机动车与行人分开空间通行（示36）............
..............................6.27,图 119a）和 b）
非机动车与行人共享空间通行（示37）............
.......................................6.27,图 119c）
分隔带右侧行驶（示7） .................. 6.6,图85
分隔带左侧行驶（示8） .................. 6.6,图86
服务区预告（路75） .................. 9.5.6,图298
服务站（路19） ........................ 8.5.6,图228
G
港湾式紧急停车带（路15） ......... 8.5.3,图222
高尔夫球（旅11）........................ 10.3,图312
高速公路起点（路55） ............... 9.4.1,图278
公交车除外（辅2） ..................... 12.2,图326
公交专用车道（示27）.................. 6.18,图110
观景台（路21） ........................ 8.5.8,图232
国家高速公路、省级高速公路终点（路59）……
.......................................9.4.3,图 282
过水路面（或漫水桥）（警28）......... 7.29,图177
H
海关（辅 15）.............................. 12.2,图 340
划船（旅 14）.............................. 10.3,图 315
滑冰（旅 17）.............................. 10.3,图 318
滑雪（旅 16）.............................. 10.3,图 317
环岛图形式（路2） ..................... 8.3.2,图206
环岛行驶（示9） ........................... 6.7,图88
会车让行（禁3） ........................... 5.4,图14
会车先行（示15） ........................ 6.12,图96
货车（辅4） .............................. 12.2,图328
货车、拖拉机（辅5）..................... 12.2,图329
货车通行（示43）........................ 6.34,图137
J
机动车（辅3） ........................... 12.2,图327
机动车车道（示25）..................... 6.16,图108
机动车行驶（示24）..................... 6.15,图107
急弯路（警2）.............................. 7.3,图141
驾驶考试路线（辅19）.................. 12.2,图344
减速丘（警27） ........................... 7.28,图175
减速让行（禁2） ........................... 5.3,图12
建议速度（警38）........................ 7.36,图188
交叉路口（警1）........................... 7.2,图139
交叉路口图形式（路1） ............... 8.3.2,图205
交通事故管理（警37）.................. 7.35,图187
教练车行驶路线（辅18）............... 12.2,图343
解除禁止超车（禁31） .................. 5.28,图53
解除限制速度（禁40） .................. 5.37,图66
紧急电话（路67） ..................... 9.5.1,图291
禁止超车（禁30） ........................ 5.27,图52
禁止车辆长时停放（禁33） ............ 5.30,图57
禁止车辆停放（禁32） .................. 5.29,图54
禁止畜力车进入（禁16） ............... 5.16,图33
禁止大型载客汽车驶入（禁7） ......... 5.8,图22
禁止电动自行车进入（禁15） ......... 5.15,图32
禁止掉头（禁29） ........................ 5.26,图51
禁止非机动车进入（禁14） ............ 5.14,图31
禁止挂车、半挂车驶入（禁10）......... 5.10,图26
禁止机动车驶入（禁6） .................. 5.7,图19
禁止鸣喇叭（禁34） ..................... 5.31,图58
禁止摩托车驶入（禁13） ............... 5.13,图30
禁止某两种车辆驶入（禁22） ......... 5.21,图39
GB 5768.2-2022
禁止人力车进入（禁20） ............... 5.19,图37
禁止人力货运三轮车进入（禁19）…5.18,图36
禁止人力客运三轮车进入（禁18）…5.18,图35
禁止三轮车驶入（禁17） ............... 5.17,图34
禁止三轮汽车、低速货车驶入（禁12）............
..........................................5.12,图 29
禁止驶入（禁5） ........................... 5.6,图17
禁止通行（禁4） ........................... 5.5,图16
禁止拖拉机驶入（禁11） ............... 5.11,图28
禁止危险物品运输车辆驶入（禁42）...............
..........................................5.39,图 69
禁止向右转弯（禁24） .................. 5.22,图41
禁止向左和向右转弯（禁26） ......... 5.24,图46
禁止向左转弯（禁23） .................. 5.22,图40
禁止小型载客汽车驶入（禁8） ......... 5.8,图23
禁止行人进入（禁21） .................. 5.20,图38
禁止载货汽车驶入（禁9） ............... 5.9,图24
禁止直行（禁25） ........................ 5.23,图44
禁止直行和向右转弯（禁28） ......... 5.25,图49
禁止直行和向左转弯（禁27） ......... 5.25,图48
救援电话（路69） ..................... 9.5.2,图293
距离某地200 m（辅12） ............... 12.2,图336
K
开车灯（示13） ........................... 6.10,图94
靠右侧车道行驶（示39）............... 6.30,图122
快速公交系统（BRT）专用车道（示28）............
.......................................6.19 ,图 111
L
里程牌（路28） ........................ 8.6.5，图244
里程牌（路62） ........................ 9.4.5,图285
连续弯路（警4）........................... 7.5,图146
连续下坡（警6）........................... 7.7,图151
两条高速公路路段重合的入口预告（路32）……
.......................................9.3.1,图 253
路面不平（警26）........................ 7.27,图174
路名（路 6） .............................. 8.3.3,图 211
路名（路 37） ........................... 9.3.5,图 259
旅居车营地（旅8） ..................... 10.3,图309
旅游区方向（旅2） ..................... 10.2,图303
旅游区距离（旅1） ..................... 10.2,图302
绿色通道（路74） .................. 9.5.5,图296c）
357
GB 5768.2-2022
M
鸣喇叭（示12）.............................. 6.9,图93
命名编号（路36） ..................... 9.3.4，图257
某区域内（辅11）........................ 12.2,图335
P
爬坡车道（路77） ..................... 9.5.8 ,图300
Q
骑马（旅9） .............................. 10.3 ,图310
潜水（旅12）.............................. 10.水图313
区域禁止车辆长时停放（禁45）……5.40,图72
区域禁止车辆长时停放解除（禁46）...............
..........................................5.40,图 73
区域禁止车辆停放（禁47） ............ 5.40,图74
区域禁止车辆停放解除（禁48）……5.40,图75
区域限制速度（禁43） .................. 5.40,图70
区域限制速度解除（禁44） ............ 5.40,图71
R
绕行（路 24） ........................... 8.6.1,图 237
人工收费车道（路73） ............ 9.5.5,图296b）
人行地下通道（路17） ............... 8.5.4,图225
人行横道（示16） ........................ 6.13,图97
人行天桥（路16） ..................... 8.5.4,图224
入口预告（进入后1个方向）（路30）...............
.......................................9.3.1,图 251
入口预告（进入后2个方向）（路29）...............
.......................................9.3.1,图 250
S
枢纽互通式立体交叉的出口预告（路46）.........
.......................................9.3.8,图 266
双出口枢纽式互通立体交叉的出口预告（路50）
....................................9.3.8 ,图 271b）
双向交通（警9） ........................ 7.10,图156
隧道（警 24）.............................. 7.25,图 172
隧道出口距离（路26） ............... 8.6.3,图240
索道（旅5） .............................. 10.3,图306
T
塌方（辅 17）.............................. 12.2,图 342
特殊天气建议速度（路66） ......... 9.4.7,图289
停车场（区）（路13） .................. 8.5.1,图219
停车点（路20） ........................ 8.5.7 ,图230
停车检查（禁41） ........................ 5.38,图67
停车领卡（路65） ..................... 9.4.6,图288
停车区预告（路76） .................. 9.5.7 ,图299
停车让行（禁1） ........................... 5.2,图10
停车位（示40）........................... 6.31,图124
同时指引前方到达道路上的地点距离（路40）…
....................................... 9.3.6,图 262
徒步（旅4） .............................. 10.3,图305
驼峰桥（警25）........................... 7.26,图173
W
300 m、200 m、100 m 出 口预告（路 52）............
....................................... 9.3.9,图 274 设有电子不停车收费（ETC）车道的收费站预告及 收费站（路70） ........................ 9.5.3,图294
施工（警 36）.............................. 7.34,图 186
时间范围（辅1） ........................ 12.2,图325
事故（辅 16）.............................. 12.2,图 341
无编号的高速公路或城市快速路里程牌（路63）
.......................................9.4.5,图 286
无编号的高速公路或城市快速路起点（路56）…
.......................................9.4.1,图 279
无编号的高速公路或城市快速路终点（路60）…
.......................................9.4.3,图 283
无编号的高速公路或城市快速路终点预告（路58）
.......................................9.4.2,图 281
无编号高速公路或城市快速路入口预告（路31）
.......................................9.3.1,图 252
无人看守铁路道口（警30）............ 7.30,图179
无障碍设施（路18） .................. 8.5.5,图227
X
事故易发路段（警33）.................. 7.31,图183
枢纽互通式立体交叉出口方向（路47）............
....................................... 9.3.8,图 267
下一出口预告（路54） ............... 9.3.11,图276
限制高度（禁36） ........................ 5.33,图60
限制宽度（禁35） ........................ 5.32,图59
限制速度（禁39） ........................ 5.36,图64
358
GB 5768.2-2022
限制质量（禁37） ........................ 5.34,图62
限制轴重（禁38） ........................ 5.35,图63
线形诱导标（警46）..................... 7.44,图199
向前 200 m（辅 7） ..................... 12.2,图 331
向右 100 m（辅 10） ..................... 12.2,图 334
向右转弯（示3） ........................... 6.3,图80
向左、向右（辅9）........................ 12.2,图333
向左 100 m（辅 8） ..................... 12.2,图 332
向左和向右转弯（示6） .................. 6.5,图84
向左转弯（示2） ........................... 6.3,图79
小型客车车道（示26）.................. 6.17,图109
斜杠符号（警32）........................ 7.30,图181
信息服务（旅3） ........................ 10.3,图304
行人（示 35）.............................. 6.26,图 118
行驶方向（辅6） ........................ 12.2,图330
行政区划分界（路10） ............... 8.4.2,图215
学校（辅 14）.............................. 12.2,图 339
Y
野营地（旅6） ........................... 10.3,图307
一般互通式立体交叉出口后道路无编号的出口方 向（路 45） .............................. 9.3.8,图 265
一般互通式立体交叉出口后道路无编号的出口预 告（路 44） .............................. 9.3.8,图 265
允许掉头（示41）........................ 6.32,图134
Z
窄路（警7）................................. 7.8,图152
窄桥（警8）................................. 7.9,图155
直出车道出口方向（路48） ......... 9.3.8，图270
直行（示1） ................................. 6.2 ,图77
直行车道（示19）........................ 6.14,图101
直行和向右转弯（示5） .................. 6.4,图83
直行和向左转弯（示4） .................. 6.4,图82
直行和右转合用车道（示20）......... 6.14,图102
直行和左转合用车道（示21）......... 6.14,图103
终点预告（路57） ..................... 9.4.2,图280
注意保持车距（警40）.................. 7.38,图191
注意残疾人（警12） ..................... 7.13,图160
注意潮汐车道（警39）.................. 7.37,图190
注意车道数变少（警42）............... 7.40,图193
注意电动自行车（警14）............... 7.15,图162
注意儿童（警11）........................ 7.12,图158
注意非机动车（警13）.................. 7.14,图161
注意合流（警41）........................ 7.39,图192
注意横风（警19）........................ 7.20,图167
注意积水（警47）........................ 7.45,图201
注意路面结冰、注意雨（雪）天、注意雾天、注意不
一般互通式立体交叉出口后道路有编号的出口方
向（路 43） .............................. 9.3.8,图 264
一般互通式立体交叉出口后道路有编号的出口预
告（路 42） .............................. 9.3.8,图 264
易滑（警 20）.............................. 7.21,图 168
营火（旅7） .............................. 10.3,图308
应急避难设施（场所）（路22）……8.5.9,图234
硬路肩允许行驶（示42）............... 6.33,图136
游泳（旅 13）.............................. 10.3,图 314
有轨电车专用车道（示29）............ 6.20,图112
利气象条件（警44） ..................... 7.42,图197
注意落石（警18）........................ 7.19,图166
注意前方车辆排队（警45）............ 7.43,图198
注意牲畜（警15）........................ 7.16,图163
注意危险（警35）........................ 7.33,图185
注意信号灯（警17）..................... 7.18,图165
注意行人（警10）........................ 7.11,图157
注意野生动物（警16）.................. 7.17,图164
注意障碍物（警34） ..................... 7.32,图184
组合辅助标志（辅20）.................. 12.2,图345
有人看守铁路道口（警29）
7.30,图178 最低限速（示14）
6.11,图 95
右转车道（示17）
6.14,图99 左转车道（示18）........................ 6.14,图100
