GB/T 20936.1-2022

前言........................................................................................................................DI

引言........................................................................................................................V

1范围.....................................................................................................................1

2规范性引用文件......................................................................................................1

3 术语和定义 ..................................................... 2

3.1气体特性.........................................................................................................2

3.2探测器类型.............................................................................................. 3

'3.3传感器............................................................................................................4

3-4采样组件.........................................................................................................4

3.5信号和报警......................................................................................................5

3.6 时间..................................................*..............*............................................. 5

3.7其他...............................................................................................................6

4通用要求...............................................................................................................6

4.1 通则....... 6

4.2结构...............................................................................................................7

4.3标志...............................................................................................................11

4.4使用说明书......................................................................................................11

5 试验.....................................................................................................................12

5.1 概述........................... 12

5.2试验通用要求...................................................................................................12

5.3正常试验条件...................... 14

5.4 试骏方法“........................ 16

附录A （规范性）性能要求..........................................................................................24

附录B （资料性）响应时间的确定 .................................................................................29

参考文献..................................................................................................................31

本文件按照GB/T 1.1-2020《标准化工作导则第1部分:标准化文件的结构和起草规则》的规定起草。

本文件是GB/T 20936《爆炸性环境用气体探测器）的第1部分。GB/T 20936已经发布了以下部分：

--第1部分:可燃气体探测器性能要求；

—第2部分:可燃气体和氧气探测器的选型、安装、使用和维护.

--第3部分：固定式气体探测系统功能安全指南>

--第4部分:开放路径可燃气体探测器性能要求。

本文件代替GB/T 20936.1—2017《爆炸性环境用气体探测器第1部分:可燃气体探测器性能要求）,与GB/T 20936.1-2017相比，除结构调整和编辑性改动外，主要技术变化如下：

——增加了不对安全相关功能产生不利影响的故障影响（见4.2.1）；

——增加了便携式设备的视觉和听觉指示（见422.1）,

—增加了显示值下降和测量值低于零的功能限值（4.2.2.5）.

--增加了低于最低供电电压故障限值的故障指示、传感器断开和零漂移条件的要求（见4.2.4）：

增加了零点和灵敏度调整要求（见4.2.5）；

--增加了使用说明书中包含的要求（见4.4）:

--增加了一般用途气体探测器所需试验气体（甲烷、丙烷或丁烷）（见5.3.2）:

-更改了校准测量点的选择（见5.4.3.2,2017年版的5.4.3.2）;

--增加了对半导体和催化传感器暴露在高气体浓度下对不同气体响应的要求（见5.4.3.3）:

--增加了温度范围和稳定期（见5.4.6>;

--增加了设备提示用户的要求（见5.4.14） _t

--增加了对高于最低供电电压故障限值的输出功能的要求（见5.4.18） _t

——增加了电磁兼容性试验的试验方法和要求（见5.4.21）_o

本文件修改采用IEC 60079-29-L2016‹爆炸性环境第29-1部分:气体探测器可燃气体探测器性能要求九

本文件与IEC 60079-29-l_i2016的技术差异及其原因如下：

--用规范性引用的GB/T 3836.1替换了 IEC 60079∙0（见第3章），以适应我国的技术条件、增加可操作性I

--用规范性引用的GB/T 3836.11替换了 ISO/IEC 80079-20∙l（见5.2.1）,以适应我国的技术条件、增加可操作性；

——用规范性引用的GB/T 2423.10替換了 IEC 60068-2-6（见5.4.12.1和5.4.12.2.1）,以适应我国 _的技术条件、增加可操作性:

二在5.4.18电压波动试验中将"额定电压115%和80%"更改为在"额定电压115%和75%"，以适合I类设备的具体情况；

——用规范性引用的GB/T 18268.1替换了 IEC 61326-1 ：2012（见5.4.21.1和5.4.21.2）,以适应我国的技术条件、增加可操作性。

本文件做了下列编辑性改动：

--为与现有标准协调,将标准名称改为《爆炸性环境用气体探测器第1部分:可燃气体探测器

GB/T 20936.1—2022

性能要求）；

—修改了范围中关于I类探测器的注1；

--5.3.6,5.3.7和5.3.8中增加了关于煤矿井下产品的试验温度、压力、湿度的例子,

--纳人了 IEC 60079-29-1 _t2016/AMDl _j2020修正案的内容,所涉及的条款的外侧页边空白位置用垂直双线（Il）进行了标示:

—用GB/T 2900.35替换了资料性引用的IEC 6005A426,并将其从第2章移至参考文献；

--用我国文件替换了资料性引用的国际文件,并修改了参考文献.

请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。

本文件由中国电器工业协会提出.

本文件由全国防爆电气设备标准化技术委员会（SAC/TC 9）归口.

本文件起草单位:南阳防爆电气研究所有限公司、哈尔滨工业大学、汉威科技集团股份有限公司、上海仪器仪表自控系统检验测试所有限公司、中海油天津化工研究设计院有限公司、深圳市特安电子有限公司、中国矿业大学、重庆国探燃气有限公司.

本文件主要起草人:张刚、孙金玮、王军锋、宋延勇、股红、徐昌鸿、唐守峰、舒乾振、袁文正。

本文件及其所代替文件的历次版本发布情况为；

——2007年首次发布为GB 20936.1—2007 j

——2017年第一次修订为GB/T 20936.1—2017,在第一次修订时，并人了 GB 20936.2—2009、

GB/T 20936.3—2009 和 GB 20936.4—2008 的内容,

——本次为第二次修订.

GB/T 20936《爆炸性环境用气体探测器》旨在确立各类可燃气体探测器性能方面的基本要求，并提供应用方面的指南,采用分部分标推的形式,包括以下部分：

—第1部分:可燃气体探测器性能要求:

--第2部分;可燃气体和氧气探测器的选型、安装、使用和维护,

——第3部分：固定式气体探测系统功能安全指南；

^—第4部分:开放路径可燃气体探测器性能要求。

我国于2007年~2009年采用IEC 61779系列制定了 GB 20936《可燃性气体探测用电气设备》,分为4个部分,分别规定了通用要求和试验方法以及不同测量范围的I类和II类探测器的性能要求. 2017我国采用IEC 60079-29系列发布了新的GB/T 20936《爆炸性环境用气体探测器》，其中的 GB/T 20936.1以原第1部分为主整合了原第2部分~第4部分，而GB/T 2O936.2、GB/T 20936,3和 GB/T 20936.4则为新制定部分（仅沿用原标准编号）.

本次修订在采用IEC 60079-29-1 ：2016主要技术内容的基础上，进行了适当的修改以适应我国的具体情况.本文件作为专用防爆设备标准,是对GB/T 3836.1通用要求的补充和修改.

1范围

本文件规定了全部或部分用于爆炸性环境（包括瓦斯矿井）的便携式、移动式和固定式可燃气体或蒸气探测器的结构和性能的通用要求及试验方法.

本文件适用于测量制造商规定的任何体积分数,具有指示、报警或其他输出功能的可燃气体探测器,这些探测器用于指示潜在爆炸危险,并在一些情况下自动或手动触发联动保护装置.

本文件中,术语"显示至体积分数X%或X%LFL"包括測量范围上限等于或小于X%或X%LFL 的设备。

本文件也适用于内带采样系统的吸气式探测器,用于商业、工业、非居住场合的安全应用。

本文件不适用于外接采样系统、实验室设备、科研设备或仅用于过程监测和/或控制的设备,也不适用于GB/T 20936.4范围内的开放路径（光路）探測器。只有预期用于光路上浓度均匀的情歩下的具有非常短光路的设备才在本文件的范围内。

对于探测多种气体的探测器,本文件只适用于其对可燃性气体或蒸气的探测.

本文件是对GB/T 3836.1通用要求的补充和修改。当本文件的要求与GB/T 3836.1的要求有冲突时,本文件的要求优先.

注1.本文件仅提出了对一般用途设备的安全水平和性能要求,对特殊用途的设备来说，产品购买者（或合适的委托人）可能对设备提出附加特殊试脸或批准要求.例如,对于I类探测器（煤矿瓦斯气体环境用设备），还需要符合国家《煤矿安全规程》相关规定.

注2：经校准用于特定气体或蒸气的探测籍不能准确标示其他气体或蒸气.

对于本文件来说,术语“爆炸下限（LEL）"和"燃烧下限（LFL）"被视为同义词。同样，术语“爆炸上限（UEL）"和"燃烧上限（UFL）"也被视为同义词。为便于引用,所示的这两组术语可在正文中使用它们的缩写词LEL和UEL,

注3：浓度指示（体积分数）也能用于测量至100%LFL或20%LFL的设备.在这种情况下，在验证附录A的性能要求时，可能需要与制造商协商选择测量单位.

2规范性引用文件

下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件,仅该日期对应的版本适用于本文件:不注日期的引用文件,其最新版本（包括所有的修改单）适用于本文件.

GB/T 2423.10环境试验第2部分：试验方法试验Fc：振动（正弦）（GB/T 2423.10—2019, IEC 60068-2-6 ： 2007,1DT）

GB/T 3836.1 爆炸性环境第1部分：设备通用要求（GB/T 3836.1—2021, IEC 60079-0： 2017, MOD）

GB/T 3836.11 爆炸性环境第11部分:气体和蒸气物质特性分类试验方法和数据（GB/T 3836.11—2022,ISO/IEC 80079-20-1 ；2017,IDT）

GB/T 18268.1测量、控制和实验室用的电设备电磁兼容性要求第1部分：通用要求

(GB/T 182684—2010,IEC 6132 6-1：2005,IDT)

3术语和定义

GB/T 3836.1界定的以及下列术语和定义适用于本文件。

注,适用于爆炸性环境的其他术语和定义见GB/T 2900.35.

3.1气体特性

3.1.1

环境空气 ambient air

设备周围的正常大气.

3.1.2

诘净空气 clean air

无传感器敏感或影响传感器性能的气体或蒸气的空气.

3.1,3

可燃性气体 flammable gas

以一定比例与空气混合后,将会形成爆炸性环境的气体或蒸气。

注1,本文件使用的术语"可燃性气体”包括可燃性蒸气.

注2,本文件中术语"可燃性气体”与"易燃性气体"等同.

3.1.4

燃焼下限 IoWer flammable limit

LFL

空气中的可燃性气体或蒸气的浓度,低于该浓度就不能形成爆炸性气体环境"

注八也称"爆炸下限(LELV.

注2,浓度可用体积分数或单位体积的质量来表示。

3.1.5

(传IS元件)中毒剂 poisoπs(for sensing elements)

导致传感元件性能暂时或永久改变,尤其是灵敏度丧失的物质。

3丄6

燃烧上限 upper flammable limit

UFL

空气中的可燃性气体或蒸气的浓度,高于该浓度就不能形成爆炸性气体环境.

注1,也称"爆炸上限(UEL)L

注2,浓度可用体积分数或单位体积的质量来表示.

3.1.7

体积分數 volume fraction

在特定的温度和压力条件下,气体混合物在混合之前,规定组分的体积与所有组分总体积之比∙

注：如果在相同状态下，混合前组分的总体积和混合物的体积相等，体积分数和体积浓度取同一个值.但是，由于两种气体或多种气体在相同状态下通常伴有轻微收缩或不常见的轻微膨胀，通常不视为上述情况.

3J.8

零点气体zero gas

制造商建议的不含可燃性气体,干扰气体和污染物质，用于校准/调整设备零点的气体。

3.1.9

标准试验气体 standard test gas

除非另有说明，成分为对每项设备所规定,用于所有试验的试验气体。

3.2.1

报警式探測謂 alarm-only equipment

有报警但没有测量值显示的探测器.

3.2.2

吸气式探測器 aspirated equipment

通过将气体吸至传感器进行采样的探测器。

注：通常用手动操作或电子泵将气体吸至传感器.

3.2.3

自动吸气式探测器 automatically aspirated equipment

带有直接连接到设备上的一体泵或独立泵的吸气式探测器.

3.2.4

连续工作式探测協 CODtinnoiis duty equipment

长期供电,但可连续或间歇传感的探测器。

注：本文件中，所有探测器都被视为连续工作式探测器.

3.2.5

扩散式探測器 diffusion equipment

在不吸人气流的条件下,将气体从大气中输送到传感器的探测器.

3.2.6

固定式探38器 fixed equipment

通电时，固定在支架上或其他固定在特定位置的探测器.

3.2.7

I 类探測器 group I equipment

煤矿瓦斯气体环境用探测器.

3.2.8

II 类探测器 group H equipment

除煤矿瓦斯气体环境之外的其他所有爆炸性气体环境用探测器.

3.2.9

便携式探测器portable equipment

运行时由人员携带的探测器.

注，便携式探测器由电池供电.包括但不限于：

a）手持式气体探测機通常小于1 kg,只需要单手操作I

b）当与用户连接时连续工作（但不必连续传感），尺寸和质量与手持设备相似的个人监视器;和

C）当用手、肩带或背带携带时，能年由用户操作的大现设备可以配备或不配备手持探头.

3.2.10

移动式探测器 Iransportableeqiiipment

运行时不是由人携带,也不是用于固定安装的探测器.

3.2.11

气体探測变送器 gas detectioD transmitter

提供经过调节的、符合公认工业标准的电子信号或输出指示（如4 mA-20 mA）,预期与独立气体探测控制单元或信号处理数据采集、中央监控和类似系统（通常处理来自不同位置和来源，包括但不限于气体探测设备的信息）一起使用的固定式气体探测设备。

GB/T 20936.1—2022

3.2.12

气体探测控制单元 gas detection control unit

在使用分体式传感器时，用于提供显示、报警功能、输出触点和/或报警信号输出或任何组合的设备.

3.2.13

独立气体探测控制単元 separate gas detection control unit

在使用气体探测变送器时,用于提供显示、报警功能、输出触点和/或报警信号输出或任何组合的设备。

3.2.14

带一体式传感器的探测器equipment with integral sensor

使用安装在设备外壳内或宜接安装在设备外壳上的传感器提供显示、报警功能、输出触点和/或报警信号输出的探测器.

3.2.15

附件 accessory

能安装在探测器上用于特殊目的的元件.

示例:外气泵、采样探头、软管、集气锥、气候防护装置.

3.3传感器

3.3.1

传感元件 sensing element

对要测量的气体或蒸气敏感的传感器部件.

3.3.2

传感器sensor

内装传感元件,并且也可能包含相关电路元件的组件.

3.3.3

分体式传感器remote sensor

与探测器本体分离,并连接到气体探测控制单元或气体探测变送器的传感器.

3.3.4

—体式传感器integral sensor

安装在设备外壳内或直接安装在设备外壳上的传感器.

3.4乘样组件

3.4.1

釆样管 sample line

将采样气体输送到传感器的部件.

注:采样管中经常包括如过谑器、气液分离器等附件.

3.4.2

果样探头 sampling probe

可选择地连接到探测器上的独立附件采样管。

注：通常较短（例如1 m左右3比较坚硬（尽管也可能伸缩），在一些情况下，通过软管连接到设备上♦

3.4.3

现场枝准工具 field calibration kit

向探测器提供试验气体以校准、调节或验证设备运行的工具。

注L如果试验气体的浓度高于警报设定值,则现场校准工具用于验证报警的运行。

注2：校准和试验用防护罩（344）是现场校准工具的一个例子.

3.4.4

校准和试验用防护罩 mask for calibration and test

能够连接到探测器上以可复制方式向传感器提供试验气体的装置。

3.5信号和报警

3.5.1

报■设定值 alarm set point

探测器的设定值,在该设定值,测得的浓度将使探测器启动显示、报警或其他输出功能。

352

故障信号fault signal

不同于报警信号,允许直接或间接警告或显示设备处于异常工作状态的声音、视觉或其他类型输出信号.

3.5.3

报警锁定 latching alarm

一旦发生需要特意的行为来解除的报警.

3.5.4

特殊状态 special state

探测器探测气休浓度或报警之外的其他任何状态。

注,特殊状态包括預热、校准模式或故障条件.

3.6 时间

3.6.1

漂移drift

在恒定的环境条件下,在任意确定的气体体积分数下（包括洁净空气3探测器的显示值随时间而发生的变化。

3.6.2

最终显示 final indication

探测器稳定后的显示值。

3.6.3

稳定 stabilization

在恒定的气体体积分数下，以2 min或两倍于相应%。）（以较小者为准）的时间间隔连续读取设备的3个读数,显示变化不大于士 1%测量范围所处的状态。

364

响应时间 time Of response

hx）

探测器顼热后,其进气口从洁净空气瞬间变为标准试验气体（或相反），与响应达到标准试验气体最终显示值百分比（X）的时间间隔。

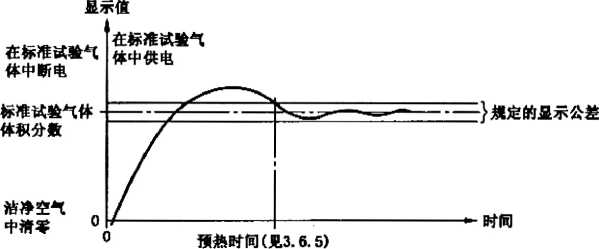

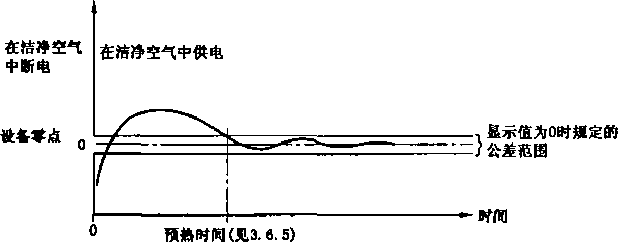

3.6.5

預热时间 warm-up time

探测器在规定的环境中时,从设备开启到显示达到并保持在规定公差范围内的时间间隔.

注：见图1和图2.

4通用要求

4.1通则

4.1.1制造商声明

设备应符合本文件和附录A所列出的相关要求.

当制造商在说明书中声明关于设备的特殊结构特征或比本文件的最低要求高的性能时，所有这些声明应得到验证,试验程序应按每章的规定进行,必要时应扩展或附加试验程序,来验证制造商声明的性能。

在验证制造商声明的性能或特殊结何特征时，应满足标准的最低要求，并应验证制造商声明的性能.任何附加试验应经制造商和试验实验室商定,并在试验报告中标示和说明。

示例：当制造商声明传感器温度范围为一50七〜+ 55 P,精度为士15%LFL时（假定测量范围为0%LFL~100% LFL）,则传感器在一50 -C〜一20 ‹C范围内满足制造商的声明，并在一20 *C〜55 P范围内满足5.4.6规定的要求.

有些应用可能需要具有特殊特征的设备.一个例子是拟用于煤矿的测量范围至10%（体积分数）甲烷但精度要求同5%（体积分数）甲烷设备的气体探测器.在这种情况下,应像5%（体积分数）甲烷设备一样进行试验.

适用时，电气组件和元件应符合4.2和第5章的结构和试验要求。此外,用于危险场所的可燃气体探测器及其部件应符合GB/T 3836其他相关部分规定的防爆型式.

符合本文件的设备的环境温度和压力范围不应超过防爆型式的环境温度和压力范围.

4*2结构

4.2.1通则

气体探测器或部件（例如分体式传感器）专用于腐蚀性蒸气或气体环境,或者在探测过程中（例如催化氧化或其他化学过程）可能产生腐烛性副产品时,应采用耐腐蚀性材料设计制成.

所有探测器应设计成便于常规检查精度的结构.

探测器结构的所有材料和元件应在制造商的额定数据或极限范围内使用,相关安全标准中另有规定的除外。

与安全或健康无关的气体探测器的任何输出故障不应对与安全有关的设备的功能产生不利影响.

示例;具有4 mA〜20 mA和可寻址远程传感器高速通道（HART）通信的设备,其中只有4 mA〜20 mA通信在使用说明书中定义为与安全有关.HART通信中断与安全无关.

4.2.2指示装置

4.2.2.1 通则

应提供易于识别的指示，以显示设备通电、报警和特殊状态.

便携式探测器应为故障和报警提供视觉和听觉指示.

如果为移动式或固定式探测器提供听觉指示,则至少应指示报警。

测量值的所有显示方式应在每个指示器的分辨率内显示相同的值。

与气体探测变送器和固定式探测器的分体式传感器有关的指示可只在（独立）气体探测控制单元上显示.

4.2.2.2分辨率

对于报警式探测器或读数装置的分辨率不足以证明符合本文件要求的探测器,制造商应确定连接显示装置或记录装置的合适测量点，检验设备与本文件的一致性.读数装置上的显示值不应与其他显示装置或记录装置的结果矛盾。

4.2.2.3测量范围

高于测量范围时应清楚地指示出来。

4.2.2.4可选范Bl

如果探测器有多个测量范围，应清楚地标示出所选范围.

4.2.2.5显示值下降和低于零的测量值

应能对设备进行配置，以在测量模式下永久禁用对测量值的任何下降■在校推模式下,应自动禁用对测量值的任何下降.

应显示测量范围内的测量值.

a）零；

b）测量值低于5%测量范围的其他显示;或

c）测量值.

测量范围不大于20⅝LFL的设备应显示低于一10%测量范围的测量值,或应提供故障信号.设备应最迟在测量值低于一20%测量范围时提供故障信号。

测盘范围大于20%LFL的所有设备应最迟在测量值低于一10%测量范围时提供故障信号.便携式和移动式设备应显示低于一5%测量范围的测量值,或应提供故障信号.

应在使用说明书中解释任何显示值下降［见4.4d）］。

4.2.2.6指示灯

如果信号报警、特殊状态和其他显示共用一个指示灯,则指示灯应为红色。如果使用多个单色指示灯或多色指示灯,应按下列顺序（最高的优先）选择颜色：

a）气体浓度超出报警设定值的报警指示灯应为红色.

b）设备特殊状态指示灯应为黄色；

c）电源指示灯应为绿色.

如果同一颜色的多个指示灯具有不同的功能,则这些指示灯应贴上标签以显示其功能.显示屏幕上描述指示灯的文字、标记和图标可以代替打印的标签。

4.2.3报警信号

4.2.3.1 通则

报警装置应不能调节至测量范围之外运行.

如果报警装置、输出触点或报警信号输出是连续工作式气体探测器的组成部分,用于在探测到潜在危险气体液度时动作,则应具有报警锁定功能,并且只能手动复位.如果有两个或两个以上的报警设定值,那么用户可根据具体情况,对较低的报警设定值可不采用报警锁定方式.在报警条件持续存在时，应一直保持报警状态，如果声音报警不是唯一报警,则声音报警可以关闭.

如果可能解除对报警装置、输出触点或报警信号输出的激活，例如为了校准,解除激活应由信号指示.对于固定式设备,应包括一个触点或其他传导式输出信号.然而,如果在15 min内能自动重复报警,则不要求输出信号或触点.

4.2.3.2显示体积分数至5%的I类便携式探测器

报警装置应不能调节至超过3%（体积分数工可另外提供一个超量程报警装置，在超量程时报警显示。

4.2.3.3显示至100%LFL的!［类便携式探测器

报警装置应不能调节至超过燃烧下限的60%.可另外提供一个超量程报警装置,在超量程时报警显示.

4.2.4故障信号

固定式和外部供电移动式探测器在电源出现故障时应发出故障信号.

外部供电探测器在电源降至低于制造商规定的最低供电电压故障限值时应发出故障信号.

分体式传感器或气体探测变送器连线短路或开路时应发出故障信号.

在上述条件下,设备也可显示报警。

GB/T 20936.1—2022

低于O的测量值（例如，由于漂移）应按照4.2.2.5的条件显示故障信号*

对于能在不打开外壳的情况下断开传感器的探测器,应在传感器断开时发出故障信号.

自动吸气式探测器应配置一体式流量指示装置,在低流量时发出故障信号。

4.2.5调试

所有调试、调节装置的设计应能防止误操作或非授权人员操作.例如需要使用专用工具开盖的机械装置或键盘式仪表的软件程序.

固定安装的防爆探测器外壳,应设计为能在外部进行常规校准、复位或类似的操作，探测器调试的方式不应降低其防爆等级。调零和灵敏度应设计为：

a）调整一个不会影响其他的;或

b）不可能只调整一个,调整顺序应确保受影响的那个在第二次被调整。

探测器在后动期间不应进行自动调零。如果探测器在启动过程中提示用户进行调零，而用户没有选择,则探测器应在延迟不超过15s后继续启动而不进行调零.

4.2.6蓄电池供电的探测器

蓄电池供电的探测器应有欠压指示，欠压指示的情况应在使用说明书中注明［见4.4j），

4.2.7使用独立气体探测控制单元的气体探测变送器

探测器应随机提供描述气体浓度（由设备探测到的）与相应输出信号或输出显示（传输功能）关系的技术条件,该技术条件应细化到能够验证传输功能精度的程度。制造商至少应提供输出信号与0%、 10%、30%、50%、70%、90%和100%满量程的气体浓度关系表.满量程输出和状态信号（例如：故障、禁止）也应由制造商规定.

必要时,制造商应提供输出信号或显示的解读装置,用于验证传输功能的精度。

4.2.8用于气体探测变送器的独立气体探测控制单元

设备应随机提供说明计算的气体浓度（传输功能）与输出信号关系的技术条件。该技术条件应细化到能修验证传输功能的精度。制造商至少应提供输出信号与0%、10%、30%、50%、70%、90%和100% 满量程的气体浓度关系表。满量程输出和状态信号（例如：故障、禁止）也应由制造商规定.

必要时,制造商应提供输出信号设备,用于验证传输功能的精度。

4.2.9由软件控制的探測器

4.2.9,1 通则

在设计由软件控制的探测器时,应通过应用下列条款考虑程序故障引起的风险.此外,如果附件是软件控制的,则在涉及安全处,需要考虑程序故障引起的风险.

4.2.9.2转换误差

对应的模拟值和数显值之间的关系应明确。输出范围应能与设备参数中所有输入值一致.如果超出转换范围，应能清楚地显示.

设计应考虑最大可能的模-数转换、运算和数-模转换误差.数字误差的综合影响不应大于本文件要求的最小显示偏差.

4.2.9.3特殊状态显示

如果设备进入特殊状态,应发出信号显示。对于固定式探测器,应包括接触或其他传输输出信号。

4.2.9.4 软件

软件组成应符合下列规定.

a）用户应能识别安装的软件版本,例如，通过在安装的存储器上、在设备内部（如果能接触到）或者在设备表面的标志,或者在通电时或根据用户的指令在显示器上显示。

b）用户应不能修改程序代码.

c）应检查参数设置的有效性■应拒绝无效输入.应设置保护措施，防止未经授权人员改变参数，例如,可在软件中加人授权码,或者用机械锁锁定.关机后或进入某一特殊状态时应保存参数设置。所有用户可以改变的参数及其有效范围均应在使用说明书中列出.

d）软件结构设计应方便测试和维护.如果使用程序模块,则应与其他模块有明确确定的界面.

e）软件文件应包括下列内容：

D 软件所属的设备；

2）程序版本的明确标示:

3）功能描述；

4）软件结构（例如:流程图、N-S图人

5）软件的修改,包括修改日期和新标示的数据.

4.2.9.5数据传输

设备上空间分离的元件之间数据传输应可靠.确保空间分离元件之间可靠数据传输的措施需要考虑传输错误、重复、删除、插入、重新排序、损坏、延迟和伪装。传输误差引起的延迟不应使响应时间t<_so, 或者对报警式探测器至报警时间延长超过1/3.如果超过规定时间,设备应进入到一个确定的特殊状态。确定的特殊状态应在使用说明书中说明。

4.2.9.6自測程芹

用计算机处理的数字单元应有自测程序.检测到故障时,探测器应过渡到一个确定的特殊状态. 确定的特殊状态应在使用说明书中说明。

探测器至少应进行下列测试.

a）间隔最长IQ倍的响应时间Ss,或至报警式探测器报警的时间内，应监控数字单元的电源状态。

b）所有可用的声光输出功能应进行测试.应在操作开始后或根据用户要求自动开始测试.用户可能需要验证测试结果.

C）自带时基的看门狗或类似机制应独立工作,并且应与执行数据处理的数字单元部分分离.

d）对程序和参数存储应进行监控,监控程序允许探测到1比特的误差.

e）对易失存储器应通过程序进行监控,监控程序对存储单元的可读性和可写性进行测试.

除了 b）项测试之外,其他所有测试应在开机时自动进行,之后自动周期性（W24 h）重复进行。

4.2.9.7功能原理

制造商应提供按照下列项目进行的功能原理分析和评价的文件，

--测试顺序（包括所有可能的变化）:

--可能的特殊状态,

--参数及其容许调节范围；

..测试值和显示值的表述；

--报警和信号的产生，

—测试程序的范围和实现；

--远程数据传输的范围和实现.

4.3标志

除GB/T 3836.1适用的标志要求外,设备标志也应包括下列内容ι

a）本文件代号（代表符合本文件性能要求）；

b）制造年份（也可编在产品编号中）.

对于在正常运行中需要使用保护壳的便携式探测器,所要求的标志不应被遮蔽,或应复制到保护壳上.

对于小型气体探测器,本文件代号标志可置于使用说明书中.

4.4使用说明书

探测器应提供包括下列相关内容的使用说明书.

a）设备安全正确使用、安装和维护的完整说明书、图纸和接线图。

b）操作说明和校准/调试程序,包括试验气体浓度范围和湿度范围，以及现场校准工具的使用说明（也见5.4.22）.

c）校准和/或维护的详细说明，应包括下列内容：

D进行常规初始检查和校准的建议,包括最大校准时间间隔；

2）对于便携式探测器,应包括每天使用之前用标准气体进行功能检查的要求和方法；

3）超出测量范围后的维护建议:

4）施加校准气体时检查反应时间的程序；

5）对用户参考GB/T 20936.2中所描述程序的建议.

d）如果适用,包括下列内容的详细使用限制、制造商声明的性能和特殊特征：

D探测器适用的探测气体和对这些探测气体的包括容差的相对灵敏度；

2）设备适用的气体及其相对灵敏度；

3）标准试验气体的响应时间£<,"，试验方法（扩散或流动）和其他按本文件试验的气体的响应时间t（»> J

4）温度限值（防爆和性能）；

5）湿度限值；

6）压力限值（防爆和性能）；

7）供电电压限值；

8）最大耗电量；

9）连接电缆的详细特征和结构；

10）对电池供电的探测器，电池类型和在正常运行条件下至低电量条件的运行时间:

ID采样流量限值；

12）预热时间i

13）校准用试验气体施加时间:

14）标称方向和方向限制（对固定和移动式设备）I

15）电磁兼容性（例如:屏蔽电缆、瞬态抑制、特殊外壳）；

16）任何显示值下降及其启用和停用方法的描述；

17）气流速度限值。

e）探测器、更换零件和附件的储存期限和限制条件的详细信息，包括下列内容（适用时）：

1）温度；

2）湿度J

3）压力:

4）时间.

f）用于将试验和校准气体浓度由%LFL转换成体积分数的依据（来源和版本,例如GB/T 3836.11）.

g）中毒剂、干扰气体或物质、富氧或贫氧环境对设备的正常性能（和富氧对电气安全的影响）产生不利影响的信息.

h）对于吸气式探测器,气流最小和最大流速、压力、吸管类型及其最远长度和尺寸.

i）对于吸气式探测器,保证采样管不受损坏及确定适当流量的操作指南（见4.2.4）。

j）如果适用,每个报警（包括过范围指示）和故障信号的规定和意义、报警的默认设置、信号的持续时间（如果有时间限制或非保持型）、消音或复位报警信号的方法。

k）确定潜在故障源的方法和纠正措施（即查找故障）的详细资料。

1）如果适用,对报警、输出、触点为非锁定型的说明（见4.2.3.1）。

m）对于电池供电设备，蓄电池的安装与维护说明..

n）推荐的更换零件一览表.

O）如果提供有可选附件（例如:采样收集罩、气候防护罩、现场校准工具），列出这些附件、其对仪器性能的影响（包括响应时间和灵敏度）及其识别的方法（例如零件编号）的清单.此外,还应清楚地说明每个附件是否包含在防爆合格证中.需要考虑使用附件对测量不同气体［见d）l）和d）3）］的影响.

P）防爆合格证详细资料（如果有,例如；发布机构、日期、范围、气体、附件等）、标志以及特殊使用条件。

q）如果要求防护等级（IP）,例如GB/T 4208,则应包括以下说明：

1） IP等级并不意味着探测器将在暴露于这些条件期间和之后探测气体；

2）如果暴露在这些代表IP等级的条件下,确定适当的校准间隔和维护要求的建议；

3）对这些代表IP等级的条件的推荐附件。

r）对于气体探测变送器或独立气体探测控制单元,传输功能规范、满刻度输入/输出和所有状态信号（例如:故障、禁止貝见4.2.7和4.2.8）.

S）对于气体探测变送器或独立气体探测控制单元,整个系统的响应时间由气体探测系统内所有设备部件的响应时间决定的信息.

t）对于气体探測控制单元或独立气体探测控制单元,在传输错误时,至进人特殊状态的最大延迟时间.

u）设备特殊性质（例如非线性响应）而需要代替或补充4.3和4.4 a）~D的附加说明或特殊信息时,任何必要的说明和信息。

5试验

5.1概述

5.2~5.4所述的试验方法和试验程序，是验证探测器是否符合附录A对设备性能的补充要求的基础。

5.2试验通用要求

5.2.1通则

5.2.2样品和试验顺序

5.2.2.1 ISfiiJ

为了型式试验的目的，除5.4.4.3〜5.4.4.6和5.4.16的试验可用单独样品，5.4.20的试验可用单独样品，以及5.4.21的试验可用单独样品外，所有适用的试验应在同一样品上进行。

如果试验样品在试验过程中停止工作,则实验室和制造商应就用替换样品重复进行哪些试验达成一致.试验报告中应说明该决定及其理由.

5.2.2.2光学渡波器

对于带有光学滤波器的IR-传感器,如果在说明书中规定了容差小于规定值的20%的相对灵敏度 [见4.4d）D],5.4.3.3的试验应在两台样品上进行,光学滤波器的中心波长应取技术规范规定的最小限值和最大限值.其中之一可随后用于进行5.4.4.3〜5.4.4.6、5416和5.4.20规定的试验.

5.2.2.3试验顺序

不通电贮存试验（5.4.2）应在所有剩余试验之前进行.除用于5.4.4.3〜5.4.4.6、5,4.16、5.4.20和 5.4.21的单独试验样品外，为预处理的目的,振动试验（5.4.12）应在不通电贮存试验之后进行.

5.4.4.3〜5.4.4.6和5.4.16的试验应顺序进行。所有剩余试验可按任何顺序进行■

如果之前已按本文件进行过试验的设备设计被修改，则试验实验室应与制造商商定哪些试验应对修改后的设备重复进行.该决定及其理由应在试验报告中说明.

如果对软件或作为基本气体探测功能（从传感器到输出的信号链）一部分的电子元件进行了修改，则应至少重新进行以下试验:校准曲线、报警设定值、响应时间.

5.2.2.4气体探测变送器

气体探测变送器的试验应使用传输功能参数,按照5.4.2〜5.4.12,5.4.14~5.4.23适用的要求进行試验。

5.2.2.5独立气体探测控制单元

独立气体探测控制单元的试验应使用传输功能参数,按照5.4.2、5.4.3、5.4.5、5.4.6、5.4.12、5.4.14〜 5.4.18、5.4.21和5.4.23的适用要求进行试验.

5.2.3试骏前探测器的准备

探测器包括所有必要的相互连接、初始调整和初始校准,应按照使用说明书的要求,尽可能按照典型使用情况进行准备和安装。如果适宜，开始5.4.2〜5.4.23的每项试验时可进行调试。每次试验期间,不应进行任何调整。应禁用受试探测器的显示值下降。

除非另有规定,否则性能试验中包含的可选附件应根据哪种条件将为进行的试验提供最不利的结果,选择装上或拆卸.试验报告中应包括设备的准确配置,包括使用或拆除可选附件.

示例：气候防护是可选附件的示例.

对下列各项应特别注意.

a）所有带分体式传感器的探测器

按5.4的规定进行试验时,如果要求传感器暴露于试验条件,则整个分体式传感器（包括任何或所有的正常安装的保护性机械部件）均应暴露。

对于有多个分体式传感器连接的探测器，仅需对一个分体式传感器进行试验即可。对上述试

验,保留连接一个分体式传感器,其他分体式传感器允许用模拟电阻代替，以模拟最不利负载条件.实验室应根据使用说明书［见4.4d）］规定的限值,确定最不利负载条件.

对于带分体式传感器的探测器,应在探測器电路中连接电阻,模拟设备制造商规定的最大线电阻进行所有试验,试验室评价用最小线电阻使试验更严格的情况除外.

b）独立气体探滝控制单元

应允许使用适当的信号源和最坏情况下的负载代替所有变送器以进行相关试验。最坏情况下的负载应由测试实验室在说明书规定的限值内确定［见4.4d）］.

C）所有带一体式传感器的探测器

在试验时,设备应完整,不应拆卸任何正常连接的部件,包括5.4.10,5.4.14和5.4.15试验用的采样探头.

d）报警式探测器

对于报警式探溜器,应使用连接到4.2.2.2规定的测试点上的显示或记录装置获取读数.

5.2.4校准和试验用防护罩

如果校准或将试验气体注入传感器时需要使用防护罩,则试验室使用的防护罩的结构与操作,特别是进入防护罩内的压力和速度，不应对设备的响应或测试结果产生不允许的影响.

制造商可随设备提供合适的防护罩,并给出施加校准气体压力或流量的详细数据。

5.3正常试验条件

5.3.1通则

5.3.2〜5.3.12规定的试验条件应适用于所有试验,另有规定的除外.

5.3.2试验气体

用于初始试验和随后所有试验的可燃性气体与洁净空气的混合物应按下列a）〜d）的优先次序选择。

a）特定气体,仅用于探测单一可燃性气体的探测器.

b）甲烷,用于探测甲烷或瓦斯的探测器。

c）甲烷、丙烷或丁烷，用于通用目的可燃气体探测的探测器（为获得代表性的结果，例如关于灵敏度、响应时间和漂移）.

d）探测器声明适用的可燃性气体列表中的一种可燃性气体。气体的选择宜由制造商和检验机构协商。

对于适合于探测器的其他气体,校准曲线和响应时间应由制造商提供,并由试验室对代表性样品进行验证。所有试验气体标弥体积分数的容差不应超过士10%。试验气体中组分体积分数的相对不确定度应为标称值的士 2%.

在本文件中，如果使用零点气体优于洁净空气,可用零点气体代替洁净空气.

气体混合物可通过合适的方法配制，例如,采用GB/T 5274（所有部分）或GB/T 5275（所有部分）规定的方法准备气体,或从市场上购买有合格证的气体混合物。

5,3.3标准试验气体

标准试验气体的体积分数应符合如下规定。

a）对于显示值小于5%（体积分数）甲烷的I类探测器：可取（L5±0.15）%或（2.0士0.2）%,制造商和试验室之间协商确定.

GB/T 20936.1—2022

b）对于其他I类探测器和所有II类探测器；测量范围的45%〜55%,尽可能不在爆炸范围之内. 如果浓度在爆炸范围之内,并且设备的测量功能不受贫氧影响,则应在可燃性气体内应混人氣气.否则，标准试甄气体的体积分数应在爆炸范围之外尽可能接近上述值.

标准试验气体体积分数的相对扩展不确定度不应大于±2%.

5.3.4试验气体流速

当设备暴露于试验气体中时,包括空气在内,气体流速应符合使用说明书的要求.

对于用扩散采样的设备,可使用符合5.2.4规定的校验用防护罩或试验箱.

5.3.5电压

试验电压应符合下列要求.

a）电网供电和固定宜流供电设备，电压和频率允许的波动范围应不大于制造商额定值的2%.

b）电池供电设备,进行短期试验时,在每一系列试验开始时应使用新电池或电量充足的电池;进行长期试验时,可以用稳压电源供电.温度试验（见5.4.6）应使用说明书中规定的所有电池进行。

5.3.6溫度

试验期间,环境空气和试验气体温度应控制在15 C~25（范围内的任一恒定温度士2匕，另有規定时除外（例如,对煤矿井下产品可为15 C〜35匕）.本要求不适用于5.4.12和5.4.21的试验。

5.3.7压力

试验应在主要环境压力下进行,只要该压力在范围86 kPa〜108 kPa内，另有规定时除外（例如，对煤矿井下产品可为80 kPa~116 kPa）.如果在试验期间出现大于士 1 kPa的偏差，采用压力试验结果时应记录并考虑压力变化（5.4.7）.

5.3.8湿度

每次试验时环境空气、零点气体和试验气体的相对湿度都应控制在20%〜80%范围内,另有规定时除外（例如,对煤矿井下产品可为45%〜75%）。零点气体和试验气体的湿度应控制在相对湿度±10%内. 本要求不适用于5.4.12和5.4.21的试验.

对于短期应用的试验气体（不大于8 h）,允许使用干燥气体.传感器测量原理的特性需要予以考虑.

5.3.9环境适应时间

在设备每次承受不同的试验条件时,进行测量之前,应允许设备在这些新条件下先稳定.

5.3.10试験方位

探测器应在制造商建议的试验方位上进行试验.

5.3.11通信选项

对于带有串联或并联通信选项,用于正常气体探测操作的探测器，进行5.4.3.2、5.4.6和5.4.15的试验时,所有通信端口均应连接,且应采用仪器制造商规定的最大处理速度、电缆特性和动作等级。

5.3.12作为系统部件的气体探测器

对于作为系统部件的气体探测器,进行5.4.3.2、5.4.6、5.4.15和5.4,18规定的试验应采用最大系统

GB/T 20936.1—2022

通信处理速度和动作等级,并且应符合制造商允许的最大和最复杂系统配置。

5.4试验方法

5.4.1通则

如适用,应进行试验以确保设备满足4.2的结构要求。这些试验的大部分要求是显而易见的。对于4.2.4中的短路要求,将探测器连接到任何分体式传感器或气体探测变送器的每根导线应替换为负载电阻。这些电阻的值应等效于说明书中规定的电缆的最大导线电阻［见4.4d），用于短路的装置的电阻应可忽略不计,且应施加在负载电阻的分体式传感器或气体探测变送器端.

探测器的标志和使用说明书的内容应按4.3和4.4确认.

设备应按5.3的规定进行随后的试验，另有规定时除外。所有试验都应进行，在每一次试验结束时,应分别在洁净空气和标准试验气体中取得显示值,另有规定时除外.用于验证是否符合附录A性能要求的显示值,应是在洁净空气和在标准试验气体中读数的最终显示值（见3.6.2）,另有规定时除外. 但是,如果传感器特性不允许设备在6 min内稳定，则当探测器被视为稳定时，制造商和试验实验室应商定一个时间。该时间不应超过6 min,并应在使用说明书中规定为校准用试验气体使用时间。该时间还应用于设备的校准和调试，以及在进行5.4.15的试验时.

对相同或不同气体或蒸气有多个选择范围的探测器,应对每个范围进行试验.对第二以及之后的范围,所需的试验数量应由制造商和检验机构商定。

对于使用不同传感器实现不同范围的探测器,应对每个范围进行全系列试验.

5.4.2不通电贮存

设备的所有部件应在洁净空气中依次暴露于下列条件:

a）温度为（一25 士 3）t,保持至少24 h；

b）环境温度,保持至少24 h；

c）温度为（60土2）C ,保持至少24 h；

d）环境温度,保持至少24 h.

所有温度条件下,应控制洁净空气的湿度,使其不发生冷凝。

5.4.3校准和调试

5.4.3.1探测器的初始准备

为获得正确的显示值,探测器应按照制造商使用说明书进行校准和调试。

5.4.3.2校准曲线

探测器应暴露于按5.3.2选择的气体中，在测量范围的0%、10%、30%、50%、70%、90%,从选择的最低体积分数开始试验,到最高体积分数结束试验.但是,对于測量范围较低的探测器，可以降低最大体积分数，以防止在性能极限内出现超范围显示。

测量操作应连续进行3次.

5.4.3.3不同气体的响应

对于II类探测器,应按照5.3.2中代表性气体测量其响应,来检查使用说明书中给出的响应曲线或修正曲线的精度,通过测量范围内均匀分布的三个不同体积分数中的最小体积分数来验证响应特性。该操作应连续进行2次.

探测器显示值（在未按照制造商的响应曲线或修正曲线修正之前的显示值）和气体体积分数（从每

一试验气体的三个气体体积分数中获得）之间的比值,不应小于0.4,且不应超过2.0.

然后,带有半导体或催化传感器的探测器应暴露于体积分数为测量范围45%〜55%的试验气体中 6。+： min,并测量暴露期间的显示偏差.

5.4.4程定性

5.4.4.1电池供电役备稳定性

进行以下试验时,只要有可能，电池供电设备宜由内部电池供电,否则，设备可通过外部电源供电。

5.4.4.2短期稳定性

探测器应暴露在标准试验气体中，持续3 min,随后,暴露在洁净空气中，持续7 min,上述操作重复 6次■每次暴露在洁净空气和标准试验气体后应记录显示值。

5.4.4.3长期标定性（固定式和移动式探测器一仅对I类探测器）

探测器应在洁净空气中持续运行28+： d,每（7土l）d暴露在标准试验气体中运行480⁺J^β min.在操作前、稳定后和清除标准试验气体前应记录显示值.

在此第一阶段之后,应进行接下来的程序。

探测器应暴露在体积分数为（l∙0±0.05）%的甲烷-空气混合物中（168±4）h,在洁净空气和标准试验气体中至少记录5次显示值,记录间隔至少为24 h.其中一个显示值应在试验开始时记录,另一个显示值应在试验结束时记录。

5.4.4.4长期稳定性（便携式探測盟一仅对I类探SB器）

探测器每个工作日应在洁净空气中持续运行480⁺J^o min,持续20个工作日，每一个运行周期应暴露在标准试验气体中（60±2）min.在操作前、稳定后和清除标准试验气体前应记录显示值.

在此第一阶段之后,应在下一个工作日开始进行接下来的程序。

探测器应在体积分数为（L0±0.05）%的甲烷一空气混合物中运行（480 士 2）min,同时，在该周期的最后获取在洁净空气和标准试验气体中的显示值。然后,探测器断电暴露在洁净空气中一整夜.这一周期随后应再重复4个连续工作日。

5.4.4.5长期稳定性（固定式和移动式探测閣一仅对H类探测器）

探测器应在洁净空气中持续运行（63士Dd.在第8天,探测器应暴露在标准试验气体中48O⁺J^o min. 在标准试验气体操作前、稳定后和清除标准试验气体前应记录显示值.

在随后的每（7±l）d结束时,设备应暴露在标准试验气体中直到显示稳定为止.在施加试验气体前和读数稳定后应记录显示值.

5.4.4.6长期稳定性（便携式探测器一仅对U类探测器）

探测器应在洁净空气中持续运行420+： min,随后，探测器应暴露在标准试验气体中60⁺： min.在施加试验气体前、读数稳定后和清除试验气体前应记录显示值.

随后，探测器每个工作日应在洁净空气中持续运行480+：" min,持续19个工作日.探测器应在每个工作日的运行期结束时,暴露于标准试验气体中直到读数稳定为止.在施加试验气体前和读数稳定后应记录显示值.

5.4.5报警设定值

5.4.5.1増加浓度

对于具有可调报警设定值的探测器,报警设定值设置在低于标准试验气体浓度10%.

如果报警设定值不能设置为该浓度,则应尽可能设置在接近这个浓度。在这种情况下,对于具有固定报警设定值的设备,试验气体的体积分数应高于报警设定值10%.

探测器应使用洁净空气和标准试验气体或规定的试验气体进行调整.然后先将探测器暴露于洁净空气,然后再暴露于标准试验气体或规定的试验气体中直至报警激活或相应%。）的两倍，以较小者为准。

对于具有多个报警设定值的探测器,应对每个报警设定值进行该试验.

5.4.5.2减少浓度（仅对测■范围高于UFL的探测器）

对于具有可调报警设定值的探测器,报警设定值设置在UFL加上测量范围的5%处。如果报警设定值不能设置在这浓度,则应尽可能设置在接近这个浓度。

规定试验气体体积分数应为报警设定值减去测量范围的5%.

探测器应使用洁净空气和标准试感气体或规定的试验气体进行调整.然后先将探测器暴露于体积分数为测量范围90%的标准试验气体中，然后再暴露于规定的试验气体中直至报警激活或相应∕_t90,的两倍，以较小者为准。

对于具有多个报警设定值的探测器,应对每个报警设定值进行该试验。

5.4.6溫度

应在试验箱内进行试验,试验箱应能使分体式传感器或探测器保持在规定温度士2七.应将分体式传感器或探测器在附录A规定的每个适合温度下适应,根据情况至少3 h或直到在士2T内适应至少1 h.应将分体式传感器或探测器依次暴露在洁净空气和标准试验气体中，空气和标准试验气体的温度应与试验箱内的环境温度相同.空气或标准试验气体的凝露点应低于试验箱的最低温度.

对于电池供电探测器,应使用说明书中规定的所有电池进行试验。

5.4.7压力

试验箱内洁净空气和标准试验气体可以在附录A规定的范围内改变压力。应在试验箱内放置分体式传感器或探测器（包括吸气式探测器的吸气装置）观察压力变化的影响。

在进行读数或试验之前,压力应保持在规定等级士5 kPa下5 min.应分别在洁净空气和标准试验气体读取读数。

5.4.8湿度

试验应在（40士2）1的温度下进行。在40 C下至少适应2 h后,应按说明书［见4.4b）和4.4d）13）］对探测器进行校准和调试。传感需应暴露在加湿至相对湿度（20±5）%的空气中60Umin.然后，传感器应暴露在加湿至相对湿度（20士5）%的标准试验气体中宜至稳定.应在相对湿度为（50±5）%和（90士5）%下重复该程序.试验气体浓度应保持恒定,或者应给出试验气体被水稀释允许的预期浓度变化范围。

所有相对湿度应视为40七标称温度下的水蒸气体积分数。

5.4.9空气流速

本试验仅适用于扩散式探测器.

探测器或分体式传感器应在流速箱中，在洁净空气和标准试验气体中进行试验。

对于体积过大,不能在流速箱内进行试验的带一体式传感器的探测器,允许采用其他形式的流速装置进行试验.在这种情况下,"其他流速装置"应在试验报告中说明.

传感器应按照制造商建议的方向操作.如果没有此类建议，例如便携式设备，则应使用典型的方向。

无论是使用流速箱,还是使用其他流速装置,气流对于传感器入口的方向如下：

a）气流朝向传感器入口；

b）气流与a）呈180°；

c）气流与a）呈90°.

每个方向的公差为士 5。。

测量应在以下条件下进行:

--非强制通风条件；

...（3士0.3）111/5；和

---（6 士 0.6）m∕s°

不应对说明书中禁止的流向进行试验.

5.4.10吸气式探测器气体流量

应在洁净空气和标准试验气体中通过改变流量进行该项试验：

a）如可能,从标称流量至标称流量的130%；

b）从标称流量至激活流量故障信号时流量的110%,或者，如果没有流量故障信号，至标称流量的 50%.

5.4.11方位性

5.4.11.1便携式探测器

在用洁净空气和标准试验气体进行试验时,传感器或整个探测器（如果相关），应分别绕3个互相垂直的（以90°的幅度）每一个轴线上旋转360°.记录每一个方位的显示值。

5.4.11.2固定式和移动式探测器

用洁净空气和标准试验气体试验,在制造商说明书规定的方位板限内对探测器或分体式传感器进行试验,但在任何情况下，与标称方位偏差不小于±15。.

5.4.12振动

5.4.12.1试雎设备

振动试验机应由能产生可变振动频率和振幅的振动台组成，按照GB/T 2423.10和下列试验程序的要求将被试探测器固定在上面。

5.4.12.2试骗程奔

5.4.12.2.1 通则

试验应按照GB/T 2423.10进行。

探测器应通电安装在振动试验机上，在与探测器边缘平行的3个互相垂直平面方向上振动.

可调报警设定值应设置在测量范围的20⅝.

试验前和试验停止时,设备应先后暴露在洁净空气和标准试验气体中。

应采用与预期使用相同的方式将探测器,包括作为探测器标准件提供的弹性底座、托架或支撑装置,安装在振动台上.

探测器应在规定的振幅或恒定加速度峰值上按照规定的振动频率范围振动,3个互相垂直的平面每个方向振动至少1 h.频率应随时间呈指数连续变化,频率变化率应为每分钟一个八度.

5.4.12.2.2 程序 1

对于分体式传感器和所有带一体式传感器的探测器,振动条件应如下，

——IO Hz~31.5 Hz,位移幅度0.5 mm（峰对峰总偏移1.0 mm）∣

——31.5 Hz~150 Hz,加速度幅度 19.6 m/s*.

5.4.12.2.3 程序 2

对于所有其他探测器,振动条件应如下：

——10 Hz~31.5 Hz,位移幅度0.5 mm（峰对峰总偏移1.0 mm）；

——31.5 Hz~100 Hz,加速度幅度 19.6 m/s?.

5.4.13便携式和移动式探测器跌落试验

如果制造商推荐仪器在其保护壳中使用,试验应在安装保护壳的情况下进行。

如果使用说明书规定，固定式设备的部件可像便携式或移动式设备一样使用,则这些部件宜进行本试验。

试验前和试验停止时,设备应先后暴露在洁净空气中和标准试验气体中.

便携式探测器应在工作状态下从I*" m高度自由跌落到混疑土地面上。

质量小于5 kg的移动式设备应在非工作状态从0.3+产m高度自由跌落到混凝土地面上.

其他移动式设备应在非工作状态从0.1⁺r m高度自由跌落到混凝土地面上.

所有高度均从探測器的最低点开始测量。

上述要求的试验,应分别进行3次,每次从不同侧面朝下跌落，而移动式设备从其正常移动方位朝下跌落。

试验之后,若出现功能损坏（例如：报警失效、泵功能失效、控制失效、无法正常显示），应判为不合格.

试验期间探测器不应自动重启或关闭«

5.4.14预热时间

可调报警设定值应设在测量范围的20%.

探测器应切断电源，在洁净空气中放置至少24 h. 24 h之后设备应在洁净空气中通电，测量預热时间.

I类探测器应切断电源,在洁净空气中再放置24 h.在此时间之后，探测器应暴露于标准试验气体中5+¥min,然后再通电,测量预热时间。

如果设备在启动期间提示用户进行任何调整，则试验应适用于"是"和"否"选项.

5.4.15 响应时间

探测器应在洁净空气中通电，在经过至少按5.4.14测量的两倍预热时间以后，在不切断电源的情况下探测器或传感器应经受从洁净空气到标准试验气体再到洁净空气的阶跃变化，应通过适当的设备施加这些变化（见附录B）。

应测量Ss和hm＞增加浓度的响应时间及%。）和AlS降低浓度的响应时间•

对于可选的采样探头,要求另外进行试验,测量增加的延迟时间。探头加上管线总长度延迟,延迟时间应小于3 S/m,或使用说明书中规定的较大值.

5.4.16超过能量范围的高气体浓度淹没

本条规定适用于所有探测器,其测量范围上限低于100%（体积分数）气体.

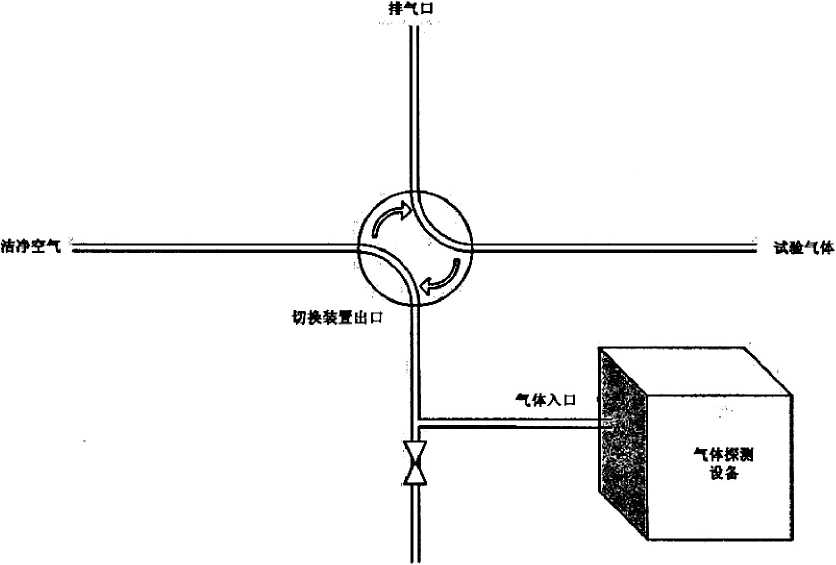

应利用附录B所述的试验设备模拟不同气体浓度之间的阶跃变化对传感器进行试验。

探测器应承受从洁净空气到体积分数为100%气体的阶跃变化试验,在高浓度试验气体中应保持 180+： s.之后,探測器或分体式传感器应在洁净空气保持20+： min,再承受标准试验气体的试验.

应用满刻度显示高于满刻度的所有气体浓度，如果安装了报警装置,还应同时报警。如果是数字显示仪,应明确给出超出测量范围上限的具体值.

所有气体报警应在满刻度以上的所有气体浓度下保持运行.如果探测器提供闭锁报警功能,应在施加高气体浓度期间和之后验证闭锁功能.

5.4.17蓄电池容量

5.4.17.1电池放电

试验开始时,使用完全充满电的电池,探测器需要考虑传感器的数量和类型,在最大负荷条件下,在洁净空气中工作,周期为：

a）如果配有用户可操作开关,480+： ɪnɪn,

b）如果未配用户可操作开关,600+： min；或者

c）按照制造商规定的更长时间。

在规定时间开始和结束时,设备暴露于洁净空气和标唯试验气体中.

5.4.17.2低电・持续时间

然后探测器应继续运行，直到显示低电量.设备应至少再继续运行10⁺J∙⁵ min,然后暴露于洁净空气中。

如果无法对设备连续放电,可关闭设备（例如隔夜），以确保在要求的时间内观察到低电量条件.

5.4.18电压波动试验

探测器应在正常条件下（见5.3）,在额定电源电压和额定频率（如果适用）下进行试验.对于带分体式传感器的探测器,试验应分别在互联电缆的最大和最小电阻条件下进行,设备应经受下列试验。

应在额定电压115%和75%下,及在比最低供电电压故障限值高2%的条件下检查设备校准情况.

如果设备制造商规定的电压范围超出上述规定范围，设备应在制造商规定的上限电压和下限电压下进行试验.

应验证,在比最低供电电压故障限值高2%时，即使在最不利负载条件下,所有输出功能工作正常。

模拟输出应在最大输出电平下试验.继电器应能修在比最低供电电压故障限值高2%的条件下通电.

5.4.19附加采样探头

当需要附加采样探头时,设备首先应不带探头在洁净空气和标准试验气体中校准,然后增加采样探头，在洁净空气和标准试验气体中再次试验。

5.4.20其他气体和中毒剂

5.4.20.1其他气体

探测器应分别用下列气体混合物进行试验。

a）显示空气中甲烷体积分数至5%的I类探测器：

D気气中标准试验气体的甲烷含量+13%的氧气,

2）空气中标准试验气体的甲烷含量+5%的二氧化碳；

3）空气中标准试验气体的甲烷含量+0.075%的乙烷.

b）显示空气中甲烷体积分数至100%的I类探测器：

1）氮气中50%的甲烷+6.5%的氧气；

2）氨气中50%的甲烷+5%的二氧化碳；

3）氣气中50%的甲烷+2.5%的乙烷。

气体混合物可用合适的方法配制.每种组分气体体积分数的容差应在标称气体浓度的±10%内. 每种组分气体体积分数的相对扩展不确定度应为规定值的±2%.

5.4.20.2中毒剂（仅适用于带催化传感器或半导体传感器的I类探测器）

探测器应暴露于甲烷体积分数为（1 士 0.05）%与六甲基二硅氧烷体积分数为（10 士 I）XIoT的空气混合物中,应连续运行试验直至剂量达到（400士20） XlOT .

注1：在工业环境可能会出现一些物质,导致"中毒"或其他不良反应，引起气体传感器灵敏度的改变。

注2：如果制造商声明提高了这些物质允许的含置，那么确认或验证这些声明的试验程序和试验结果的证据经用户、制造商和试验室同意后可提供.可能的"中毒剂"及其对传感器性能的影响在GB/T 20936.2中有说明.

注3：通过将所需剂量除以六甲基二硅氧烷的实际浓度来计算设备暴露时间.

5.4.21电磁兼容（EMC）

5.4.21.1 试验

包括传感器和互连导线在内的设备应进行GB/T 18268.1中工业场所用设备的抗干扰度试验要求表中描述的试验。

注：特殊应用或地方规范可能要求更严格的电磁兼容参数.

对测量范围至100%LFL或5%体积分数甲烷的探测器，试验应在探测器暴露于标准试验气体的情况下进行。应按照5.3.2选择试验气体。如果选择了两种或两种以上的试验气体,则应使用设备灵敏度最低的试验气体进行试验,并应在试验前将设备调整为该试验气体.报警设定值的设置应使报警处于激活状态，即标准试验气体的体积分数减去附录A中列出的变化.

在不改变设备灵敏度的前提下,可以模拟标准试验气体的施加（例如，通过将吸收滤光片插入红外传感器的光路或调整催化传感器的零点）.如果对标准试验气体施加进行了模拟,则试验报告应包括证明模拟与使用标准试验气体时的运行条件等效的理由.

对于多气体便携式设备,该试验应使用全套典型传感器进行。

对于测量范围至100%（体积分数）的探测器,该试验只应在洁净空气中进行。报警设定值应设置为测量范围的5%或晕低可能设定值，以较高者为准。

应遵循使用说明书中关于电磁兼容性的任何特殊建议.

5.4.21.2性能判据

以下按等级划分的性能判据应适用于与气体探测和测量相关的设备的所有功能.

--性能判据A.

试验期间和试验后,探测器应继续按预期运行.应满足表A」中的性能要求.不应误报警或报警失效.

--性能判据B。

试验期间：

•允许性能下降,但不应超出表A.1中给出的性能要求,或

•探测器应显示规定的故障指示和/或输出。

试验后,性能的任何下降应能自我恢复,且探测器应继续按预期运行.不准许实际运行状态或存储数据发生永久性改变,也不应持续报警失效。

如果探测器包括闭锁报警或状态信号,这些可在试验期间触发。在移除测试信号后，应重置闭锁电路,并通过施加标准试验气体验证报警电路的正确运行.

-—性能判据C_j

试验期间允许暂时丧失功能,前提是功能丧失能自我恢复或能通过控制装置的动作轻易恢复. 试验后,探测器应按预期运行.不应存储数据发生改变.

若GB/T 18268.1中要求性能判据C,如果设备符合性能判据A或B,则假定满足要求.

5.4.22现场校准工具

校准启动方法和气体施加方法应进行试验或从说明书中的性能测试范围内排除.

现场校准工具应通过以下比较进行验证；

a）按照使用说明书，使用现场校准工具将设备暴露于洁净空气和标准试验气体中I

b）同正常运行中一样,将设备暴露在洁净空气和标准试验气体中.

5.4.23软件功能

对于用软件控制的探渕器,应按照4.2.9进行验证.

制造商应提供软件完全符合4.2.9的证据。

章条号	试验	I类探测器限值（取较大值）		U类探测器限值（取較大值）
章条号	试验	显示空/中甲烷体积分数至5%	显示空气中甲烷体积分数至100%	显示体积分数至燃烧下限20%	显示体积分数至燃烧下限100%	显示气体体积分数至 100%
S.4.2	不通电贮存	无	无	无	无	无
5.4.3.2	校准曲线	士0.1%甲烷或显示值的土 5%	土 3%测・范围或显示值的± 5%	土 5%测量范围或显示值的 ±10%	土 5%测量范围或显示值的土 10%	±5%測量范围或显示值的士 10%
5.4.3.3	不同气体的响应	不适用	不适用	±7%测量范围或显示值的士 15%	±7%测量范围或显示值的士 15%	±7%测量范围或显示值的土 15%
5.4.4.2	短期稳定性	土0.1%甲烷或显示值的 ±5%	±3%测量范围或显示值的士 5%	±3%测量范围或显示值的 ±10%	±3%测量范围或显示值的 ±10%	±3%测量范围或显示值的土 10%
5.4.4.3 和 5.4.4.5	长期穩定性（固定式和移动式探测器）	±0.1%甲烷或显示值的 ±5%	土 3%测量范围或显示值的土 5%	士 15%测量范围成显示值的±30%	±7%测量范围或显示值的 ±20 %	±7%测量范围或显示值的 ±20%
5.4.4.4 和 5.4.4.6	长期稳定性（便携式探测器）	士0.1%甲烷或显示值的 ±5%	土 3%测量范围或显示值的土 5%	土 10%测量范围或显示值的±20%	士 5%测量范围或显示值的 ±10%	士 5%测量范围或显示值的 ±10%
5.4.5	报警设定值	检查报警/手动重设操作	检查报警/手动重设操作	检查报警/手动重设操作	检查报警/手动重设操作	检查报警/手动重设操作

章条号

试輪

I类探测器限值

（取较大值）

口类探誌器限值

（取较大值）

显示空气中甲烷体积

分数至5%

显示空气中甲烷体积分数至100%

显示体积分数至燃烧下限20%

显示体积分数至燃烧下限100%

显示气体体积分数至 100%

5.4.6

温度（便携式）

±0.3%甲烷或20 C下显示值的士 15%

（测试：一20 C、20 C.

40 C）

±5%测量范围或20 C 下显示值的土10%

（测试i 一20 C.20C、

40 C）

土 10%测量范围或20 C 下显示值的士 20% （测试t -2Q C、20 匕、 40 *C）

土5%测量范Bl或20 TC 下显示值的±10% （测试：一20七、20匕，

40 C）

士5%测量范围或20匸下显示值的±20%

（测试］一 20 C、20C、

40 €）

5.4.6

温度（具有限制温度范围的非便携式探测器，包括分体式传

感器）

不适用

控制单元*

士3%测量范围或20 C 下显示值的±10%

（濯试∣5 C,2Q C.55 C）所有其他设备:

±10%測量范围或20 C

下显示值的土 30%

（测试：5 C、20 355 C）

控制单元：

±3%测量范围或20 C 下显示值的±10%

（测试15 C,20e、55 C）所有其他设备：

土5%测量范围或20 C 下显示值的士 15%

（测试*5 C、20 355 C）

控制单元：

±3%测量范围或20 C下显示值的士 10%

（测试：5 C、20 C,55 C）

所有其他设备3

±5%测量范围或20 C下显示值的士 15%

（测试；5 C、20 C,55 *C）

5.4.6

温度（其他所有非便携式探测器，包括分体式传感器）

土0.3%甲烷或20 C下显示值的土 15%

（窗试：-20 ^,C.20 C、

40 C）

士5%测量范围或20 C 下显示值的土 10%

（測试* - 20 C、20 C, 40 C）

控制单元.

±3%测量范围或20 C 下显示值的士 10%

（测试S -20 C、20 C∙

55 C）

所有其他设备,

士20%测量范围或20 C 下显示值的±40%

（测试1 一20 C、20 C、

55 *C）

控制单元:

±3%测量范围或20 C 下显示值的±10%

（测试I -20七、20匸，

55 C）

所有其他设备：

±10%测量范围或20 C

下显示值的±20% 《测试，-20 'C,20 C、 55 C）

控制单元：

土3%测量范围或20 C下显示值的士 10%

（测试.一20七、20 C.

55 C）

所有其他设备：

土 10%测量范围或20 ^,C 下显示值的土 20%

（测试M - 20 C∙20 C、

55 C）

章条号	试验	I类探测器限值（取较大值）		n类探测器限值（取较大值）
章条号	试验	显示空气中甲烷体积分数至5%	显示空气中甲烷体积分数至100%	显示体积分数至燃烧下限20%	显示体积分数至燃SS 下限100%	显示气体体积分数至 100%
5.4.7	压力	士 0.2% 甲烷或 IOO kPa 下显示值的±30% （测試；：8D kPa, IOO kPa、 120 kPa）	士5%测量范围或100 kPa 下显示值的±30% （测试：80 kPa, 100 kPa* 120 kPa）	±10%测量范围或100 kPa 下显示值的土 30% （測试〔80 kPa、IOO kPa、 110 kPa）	土5%jft）量范圉或IOO kPa 下显示值的士 30% （测试：80 kPa, 100 kPa, 110 kPa）	土5%测量范围或100 kPa 下显示值的±30% （滝试：80 kPa、100 kPa, 110 kPa）
5.4.8	湿度	土0.2%甲烷或40 t下调试显示值的土 15% （测试，相对湿度20%、 50%∖9Q%）	±5%測量范围或40 r 下调试显示值的士 15% （测试：相对湿度20%、 5Q%∖9O%）	土 15%测量范围或40 IC 下调试显示值的土 30% （测试：相对湿度20%、 50%、90%）	土 10%测量范围或40 IC 下调试显示值的士 30% （测试：相对湿度20%, 50%、90%）	±10%测黄范围或40 C 下调试显示值的士 30% （测试，相对湿度20%、 50⅜,90⅝）
5.4.9	空气流速	±0.1%甲烷或显示值的 ±5%	土 3%测量范围或显示值的士 5%	士 10%测量范围或显示值的±20%	士 5%测量范围或显示值的 ±10%	土 5%测量范围或显示值的 ±10%
5.4.10	吸气式探测器气体流量	士0.1%甲烷或标称流量下显示值的±5%	士 3%测量范围或标称流量下显示值的士 5%	± 10%测量范围或标称流量下显示值的± 20%	士 5%測量范围或标称流量下显示值的士 10%	±5%测量范围或标称流量下显示值的土 10%
5.4.11	方位性	土 0.1%甲烷或显示值的土 5%	便携式：士 5%测量范围或显示值的士 10% 固定式/移动式：土 3%测量范围或显示值的±5%	±10%测量范围或显示值的±20%	± 5%测量范围或显示值的 ±10%	±5%测量范围或显示值的 ±10%
5.4.12	振动	±0.1%甲烷或显示值的 ±5%,无功能丧失、故障信号、损坏和误报替	土 3%测量范围或显示值的士 5%,无功能丧失、故障信号或损坏和误报整	士 10%测量范围或显示值的土 20%,无功能丧失、故障信号或损坏和误报警	士 5%测置范围或显示值的士 10%,无功能丧失、故障信号或损坏和误报警	±5%测量范围或显示值的±10%,无功能丧失、故障信号或损坏和误报警

章条号

试验

I类探测器限值（取较大值）

II类探测器限值

（取较大值）

显示空气中甲烷体积

分数至5%

显示空气中甲烷体积分数至100%

显示体积分数至懲烧下限20%

显示体积分数至燃烧下限100%

显示气体体积分数至 100%

5.4.13

跌落试驗

土 0.1%甲烷或显示值的 ±5%

±3%测量范围或显示值

的±5%

土 10%测量范围或显示值的±20%

±5%测Jt范围或显示值

的 ±10%

±5%测量范围或显示值

的士 10%

54.14

预热时间

固定式/移动式i

5 min之内±0.1%甲烷，无误报警

便携式上

2 min之内土 0.1%甲烷，无误报警

固定式/移动式， ,

5 min之内土 3%测■范围,无误报警

便携式:

2 min之内±3%测量范围,无误报誓

固定式/移动式I

使用说明书规定之内 ±5%测量范围,无误报警便携式：

2min之内±5%测量范国，无误报警

固定式/移动式丨

使用说明书规定之内 ±5%测量范围,无误报警便携式，

2 min之内±5%测量范围，无误报警

固定式/移动式，

使用说明书規定之内 ±5%窝量范国,无误报警便携式：

2min之内±5%测量范围,无误报警

5.445

响应时间（增加

浓度）

IoS 内 f（50>

30 8 内 hm）

IoS 内 Z<so）

30 s 内 f（io）

20 S 内 t<50）

60 s 内 t《.Q）

20 s内必2

GO 3 内 H{⅛o）

20 s 内 t（w）

60 § 内 <（w）

5.4.15

响应时间（减少

浓度）

30 8 内 £（56）

90 s 内 f（io）

10 8 内 /（50）

30 s 内 f<ιo>

不适用

20 s 内 i（M）

60 s 内 t（j0）

5416

超过测量范围的高气体浓度

滝没

±0.2%甲烷或显示值的 +20⅝∕-10⅜

士 5%测量范围或显示值

的 ±10%

复位后故障指示或±15% 测量范围或显示值的 +40%∕-20%

复位后故障指示或土 7% 测量范围或显示值的

+20%∕-Io%

士 7%测量范围或显示值

的 ±15%

5.4.17

蓄电池容量

±0∙l%甲烷或显示值的 ±5%

（试聽:分别做8 h或］Oh） ±0.2%甲烷成显示值的 ±10%

（试验「低电量"出现后做 10 mɪn）

士 3%测量范围或显示值的±5%

（试验扮别做8 h或IQh）士 6%测量范图或显示值的 ±10%

（试验「低电量"出现后做 10 min）

土 7%甲烷或显示值的士 15%

（试验I分别做8 h或IOh） ±10%测*范围或显示值的±20%

（试验「低电量”出现后 fit 10 min）

±5%测量范围或显示值的 ±10%

GtSftt分别做8 h或】Qh） ±7%测量范围或显示值的 ±15%

（试验「低电量"出现后做 10 min）

土 3%测量范围或显示值的 ±10%

（试驗I分别做8 h或IQh）士 6%測量范围或显示值的 ±20%

（试验「低电量"出现后做 10 min）

章条号	试验	I类探测器限值（取较大值）		II类探測器限值（取较大值）
章条号	试验	显示空气中甲烷体积分数至5%	显示空气中甲烷体积分数至100%	显示体积分数至燃烧下限20%	显示体积分数至燃烧下限100%	显示气体体积分数至 100%
5.4.18	电压波动	土0.1%甲烷或额定电压下显示值的±5%	土 3%测量范围或额定电压下显示值的±5%	±5%测量范围或额定电压下显示值的土 10%	土 5%测量范围或额定电压下显示值的±10%	±3%测量范围或额定电压下显示值的土 10%
5.4.19	附加釆样探头	土0.1%甲烷或显示值的 ± 5%	±3%测量范围或显示值的±5%	±5%测量范围或显示值的土 10%	±5%测量范围或显示值的土 10%	±5%测量范围或显示值的土 10%
5.4.20.1	其他气体	所使用实际甲烷体积分數的土 10%	所使用实际甲烷体积分敷的土 10%	不适用	不适用	不适用
5.4.20.2	中毒剂	±0.2%甲烷或显示值的士 10%	士 3%测量范围或显示值的±10%	不适用	不适用	不适用
5.4.21	电磁兼容	实验期间判据At 变化小于土0.15%甲烷判据B: 变化小于土0.5%甲烷	实骤期间判据Al 变化小于土 3%测量范围判据B：变化小于±10%测量范围	实验期间判据Aɪ 变化小于士 10%测量范围判据B：变化小于士20%测量范围	实験期间判据Al 变化小于土 5%测量范围判据B, 变化小于土】0%测量范围	实验期间判据Al 变化小于±5%测量范围判据& 变化小于土 10%测量范围
5.4.21	电磁兼容	实验后判据A和B：变化小于土 0.15%甲烷	实验后判据A和B：变化小于土 3%测量范围	实验后判据A和B* 变化小于土 10%测量范围	实验后判据AffiB₁ 变化小于士 5%测量范围	实验后判据A和B, 变化小于土 5%测址范围
5.4.22	现场校准工具	士0.1%甲烧或显示值的 ±5%	±3%测量范围或显示值的±5%	士 5%测量范围或显示值的 ±10%	士 5%测量范围或显示值的士 10%	士 5%测量范围或显示值的土 10%

探测器的气体人口宜适当限制,使流向探测器的流量比激活流量故障信号的流量高10%.

两条气体管线的流量宜适当设置.出口处的过量流量宜足够高，以防出现逆流.这通常通过大约 20%的过量流量实现.

响应时间测定宜从洁净空气切换到试验气体开始.在适当的情况下,宜就两条气体管线之间的切换时间和切换装置出口与探测器入口之间的死区换气所需时间对响应时间进行修正.

B.2扩散釆样设备

B.2.1防护罩校准方法

该方法仅用于测定"其他气体"（见5.3.2）的响应时间，以便比较不同气体的响应时间.

宜使用B.L1中所述的试验装置。试验宜按照没有内部泵的探测器的试验进行（见B.1.2）.

通过防护罩的流量宜设置为说明书中规定的最小流量。如果只给出了标称流量,则宜使用该标称流量.

B.2.2扩散或流动法

宜按照5.4.15使用扩散和/或流动法测定探测器对标准试验气体的响应时间.

宜使用经过验证的适当方法.例如扩散或流动方法.
