JC/T 2714—2022

玻璃直线磨边机

Glass straight-line edging machine

2022-09-30 发布

2023-04-01 实施

中华人民共和国工业和信息化部发布

JC/T 2714—2022

前言

本文件按照GB/T 1. 1-2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起草。

请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。

本文件由中国建筑材料联合会提出。

本文件由国家建筑材料工业机械标准化技术委员会归口。

本文件起草单位：中山迪威玻璃机械制造有限公司、广东富山科技有限公司、佛山市高明正兴机电有限公司、中国建筑玻璃与工业玻璃协会。

本文件主要起草人：杨虎、郝向国、李礼开、张佰恒、罗健勇、甘树帽、彭辉胜。

本文件为首次发布。

JC/T 2714—2022

玻璃直线磨边机

1范围

本文件规定了玻璃直线磨边机（以下简称直边机）的分类、型号及基本参数、要求、试验方法、检验规则以及标志、包装、运输和贮存。

本文件适用于玻璃直线磨边的平边磨边机和圆边磨边机。

2规范性引用文件

下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB/T 191包装储运图示标志

GB/T 699-2015优质碳素结构钢

GB/T 700碳素结构钢

GB/T 1184-1996形状和位置公差未注公差值

GB/T 1220不锈钢棒

GB/T 1243传动用短节距精密滚子锌、套筒链、附件和链轮

GB/T 1804-2000 一般公差未注公差的线性和角度尺寸的公差

GB 2894安全标志及其使用导则

GB/T 3280不锈钢冷轧钢板和钢带

GB 5083生产设备安全卫生设计总则

GB/T 5226. 1机械电气安全机械电气设备第1部分：通用技术条件

GB/T 6388运输包装收发货标志

GB/T 7251. 1低压成套开关设备和控制设备第1部分：总则

GB/T 7932气动对系统及其元件的一般规则和安全要求

GB/T 9439灰铸铁件

GB/T 9797金属覆盖层線+辂和铜+锦+格电镀层

GB/T 9799金属及其他无机覆盖层钢铁上经过处理的锌电镀层

GB/T 9969工业产品使用说明书总则

GB/T 11361同步带传动节距型号MXL、XXL、XL、L、H、XH和XXH梯形齿带轮

GB/T 11365锥齿轮精度制

GB 11614平板玻瑞

GB 12368維齿轮模数

GB/T 13306 标牌

GB/T 13384机电产品包装通用技术条件

GB/T 16754机械安全急停功能设计原则

GB/T 17248. 3声学机器和设备发射的噪声采用近似环境修正测定工作位置和其他指定位置的发射声压级

JC/T 2714—2022

JC/T 402水泥机械涂漆防锈技术条件

JC/T 532-2007建材机械钢焊接件通用技术条件

3术语和定义

下列术语和定义适用于本文件。

3.1

玻璃直线磨边机 glass straight-line edging machine

用于玻璃周边平面磨削加工的立式加工设备。

4分类、型号及基本参数

4.1分类

按用途分为：平边磨边机（简称平边机）和圆边磨边机（简称圆边机）。按玻璃夹持传动结构分为：普通链条传动式和轴承滚动传动式。

4.2型号

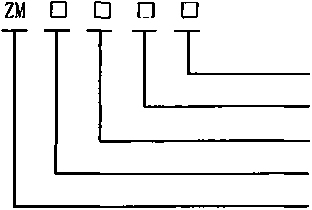

直边机的型号表示方法如下:

控制特性：带参数显示器（D）:带PLC控制系统（P）

玻璃夹持传动结构：普通链条传动（无代号）：轴承滚动传动（Z）磨头数量（个）

用途：平边机（无代号）；圆边机（Y）

玻璃直线磨边机代号

示例1：符合本文件，磨头9个，带参数显示器，普通链条传动结构的玻璃直线磨边的平边机标记：玻璃直线磨边机JC/T 2714-ZM9D

示例2：符合本文件，磨头12个，带PLC控制系统，轴承滚动传动结构的玻璃直线磨边的圆边机标记: 玻璃宜线磨边机JC/T 2714-ZMY12ZP

4.3基本参数

直边机的基本参数见表1、表2.

表1普通链条传动结构的直边机基本参数

町削分类	型号	最小加丄破璃尺寸 nun	加工破璃厚度 mɪn	^_磨削速度~ m/min	SfiiJfi nɪɪn	倒角宽度 InJn
粗磨	ZM4	80X80	3〜19	1.0 〜5.0	0〜3	0-3
	ZMY4
精磨	ZMY7			1.0 〜3. 5
	ZM8
抛光	ZM9
	ZM12

注：基本参数可按客户要求进行设计制造和匹配。

JC/T 2714—2022

表2轴承滚动传动结构的直边机基本参数

磨削分类

型号

最小加工玻璃尺寸 nun

加工玻璃厚度 mm

磨削速度~" m/min

¹ ~磨削量~ɪ mm

-倒角宽度~^Snun

抛光

ZM9Z

ZM12Z

40×40

12 〜40

1.0〜3. 5

。〜3

0-3

注：基本参数可按客户要求进行设计制造和匹配.

5要求

5.1基本要求

5.1.1直边机应符合本文件规定，并按规定程序批准的图样及技术文件制造：本文件中未作规定的技术要求，应参照相关标准或供需双方技术协议执行。

5.1.2图样上线性尺寸的未注公差，机械加工部位应符合GB/T 1804-2000中m级的规定：非机械加工部位应符合GB/T 1804-2000中C级的规定。

5.1.3图样上未注形状和位置公差应符合GB/T 1184-1996中表1〜表4中K级的规定。

5.1.4结构件用碳素结构钢的材质应符合GB/T 700的规定。

5.1.5轴类零件用碳素结构钢的材质应符合GB/T 699-2015中45号钢的规定，并进行调质处理。

5.1.6灰铸铁件应符合GB/T 9439中的规定。

5.1.7冷轧不锈钢板应符合GB/T 3280的规定；不锈钢棒应符合GB/T 1220的规定。

5. 1.8锥齿轮参数设计应符合GB 12368的规定。

5.1.9锥齿轮的制造精度应符合GB/T 11365的规定。

5.1. 10传动链轮的参数设计与制造精度应符合GB/T 1243的规定。

5.1.11同步带轮的参数设计与制造精度应符合GB/T 11361的规定。

5.1.12焊接件应符合JC/T 532-2007的有关规定。其中焊接接头表面质量按JC/T 532-2007表2中的HI级规定：图样尺寸偏差按JC/T 532-2007表3中的B级的规定:焊接件角度极限偏差按JC/T 532 一2007表4中B级的规定；焊接件的直线度、平面度公差按JC/T 532-2007表6中F级的规定。

5.1.13气动系统应符合GB/T 7932的规定。

5.2整机性能

5. 2.1直边机的基本参数应符合表1或表2的规定。

5. 2.2机器运转时，应运行平稳，无异常振动和响声。

5. 2.3控制系统工作可靠、操作灵活、准确。

5. 2.4设备急停、限位装置安装准确、功能可靠。

5. 2.5输送带速度应可调节.且运行平稳同步，无爬行现象。

5. 2.6气动系统各部件动作应灵活、可靠。

5. 2.7冷却系统运行应可靠、不间断，管路无堵塞、渗漏现象。

5. 2.8各紧固件的连接牢靠，无松动现象。

5. 2.9玻璃夹持力度应均匀，无松脱现象。

5. 2.10空载时磨头轴承部位温升应不大于35 K,且最高温度应不大于70 I。

5. 2. 11负载运转时应符合：

JC/T 2714—2022

a）磨头轴承部位温升不应大于50 K,最高温度不应大于85 C;

b）循环冷却水温不应大于55 C ；

c）机器运行的噪声不应大于85 dB（A）.

5.3磨削精度和质■

5. 3.1玻璃磨削加工后，底边直线度偏差不应大于0. 15mm/】 OOolran：倒角宽度偏差不应大于倒角宽度尺寸的l∕10o

5. 3.2粗磨加工后的玻璃制品表面无明显崩边，磨削面平整均匀，不应有宽度在0.3 mm以上磨痕和划伤。

5. 3. 3精磨加工后的玻璃制品表面清晰，不应有宽度在0. 15 mπ＞以上磨痕和划伤。

5. 3.4抛光加工后的玻璃制品表面清晰透明，无明显磨削网纹，不应有宽度在0. Iran以上磨痕和划伤。

5.4主要零部件

5.4.1输送带直线度公差值不应大于0. 2 mm∕500 ≡.

5. 4. 2后导轨传动直线度公差值不应大于0. 15 πun∕500 mm.

5. 4.3前导轨移动同步误差不应大于0. 15 Dnu

5. 4.4前导轨相对后导轨的平移距离不应小于可磨削玻璃厚度的最大尺寸。

5. 4.5磨头主轴的轴向窜动不大于0∙03 ran,轴头径向跳动不大于0. 03 Inm。

5.5电气控制

5. 5.1电源电压、频率应符合用户当地的电网要求.

5. 5. 2控制系统应符合GB/T 7251. 1的规定。

5. 5.3显示屏或显示器图形和文字显示应清晰、完整、准确。

5.5.4操作面板上各操作键应灵敏可靠。

5.5.5各行程限位开关应工作可靠。

5.5.6所有电气线路都应规范地置入线槽，接线应准确并做好标识。

5.5.7电控设备绝缘电阻不小于1M∩,接地电阻不大于5 MIK

5. 6外观质量

5. 6.1产品涂漆防锈应符合JC/T 402的规定。

5. 6. 2电镀层表面应均匀光亮，无镀层剥落缺陷，符合GB/T 9797和GB/T 9799的规定。

5. 6.3外露管、线应固定并排列整齐。

5.7安全

5. 7.1旋转机构部位应有防护装置。

5. 7.2产品的安全、卫生要求应符合GB 5083的规定。

5. 7. 3电气系统安全应符合GB/T 5226. 1的规定。

5. 7.4直边机应设置自锁型急停按钮，操作方便可靠，急停装置的设计应符合GB/T 16754的规定。

5. 7.5对易危害人身安全的部位应有明显的警告标识或警告标志安全，标志与标识应符合GB 2894的规定。

6试验方法

6.1整机性能

1.1

对5.2.1的检验，采用通用量具进行检测。

对5. 2. 2〜5. 2. 6的检验，目视检测。

对5.2.7的检验，采用L 5倍工作压力的水压，对系统进行水压试验。

对5.2.8的检验，采用试运行及以目视、触摸、敲击的方法检测。

对5.2. 9的检验，采用目视及手触摸的方法检测。

对5.2.10的检验，在机器空载运转30 _Inin后，采用红外线测温仪测量。

对5.2.11a）、b）的检验，采用红外线测温仪进行测量。

对5. 2.11c）的检验，按GB/T 17248.3给出的方法检测.

6.2磨削精度和质量

JC/T 2714—2022

对5. 3的检验，采用符合GB 11614要求，取不少于5片的样片玻璃，用不间断磨削的方式加工玻璃样品（不少于5件），采用目视、触摸、测量的方法检测。

6.3主要零部件

6. 3.1对5. 4.1的检验，将检测块放置于输送带上，百分表固定在输送带外，在500mm测量长度上测量输送带直线度偏差（见图1）,百分表读数的最大差值即为直线度偏差。

标引序号说明:

1—百分表；

2--检测块:

3一一输送带。

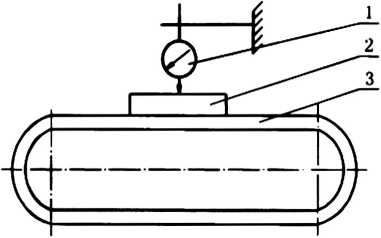

图1输送带直线度的检测示意图

6. 3.2对5. 4. 2的检验.将检测平尺固定在后导轨上，百分表固定在夹紧于前后链板中的检测用钢板上，测头分别触及检验平尺的水平面和铅垂面，使百分表在检验平尺两端的读数相等。启动设备，在 50Omm测量长度上，分别检测后导轨传动水平面直线度偏差（见图2）：后导轨传动铅垂而直线度偏差（见图3）,百分表读数的最大差值即为传动直线度偏差。

JC/T 2714—2022

标引序号说明：

1一一检测用钢板;

2 前导轨:

3 后导轨；

4--检验平尺；

5..百分表。

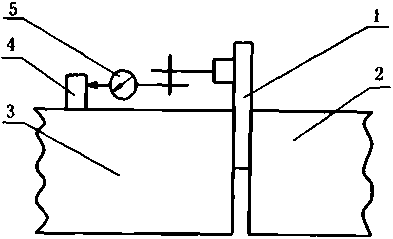

图2后导轨传动水平面直线度的检测示意图

标引序号说明：

1..检测用钢板:

2--前导轨；

3--后导轨：

4一一检验平尺；

5--百分表。

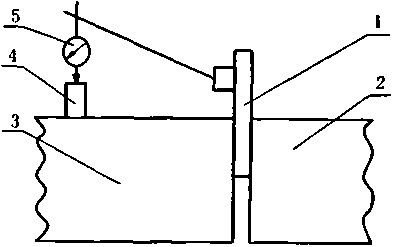

图3后导轨传动铅垂面直线度的检测示意图

6.3.3对5. 4. 3的检验，将两个百分表架固定在机座两端立柱上，百分表测头触及前导轨，移动前导轨检测其移动同步误差（见图4）,两个百分表读数的差值即为前导轨移动同步误差。

JC/T 2714—2022

标引序号说明：

1..机座：

2——前导轨移动拖板:

3..白分衣：

4一一前导轨.

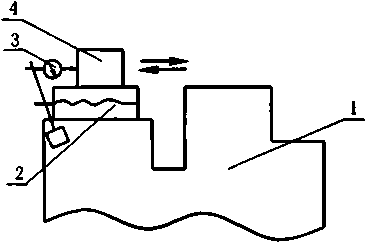

图4前导轨移动同步误差检测示意图

6. 3.4对5. 4. 4的检验，平行移动前导轨，用通用量具测量前导轨相对后导轨的最大平移距离。

6. 3.5对5. 4. 5的检验，在专用设备检测平台上固定磨头电机和百分我，百分表指针触及磨头轴端面（见图5）.对磨头轴施加1000、的推力，检测磨头轴向窜动量：将百分表指针触及磨头轴圆周表面（见图6）,转动磨头主轴，检测磨头轴径向跳动量。

标引序号说明：

1--磨头电机:

2--白分衣：

3一一检测P台;

4..推力气缸.

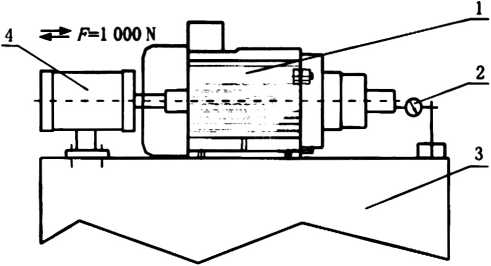

图5磨头主轴轴向窜动检测示意图

JC/T 2714—2022

标引序号说明：

1 百分表:

2--检测平台;

3--磨头电机.

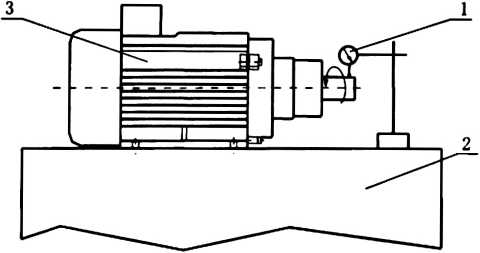

图6磨头主轴径向跳动检测示意图

6.4电气控制

6. 4.1对5. 5. 1的检验，查询资料验证。

6. 4.2对5. 5. 2的检验，按GB/T 7251. 1给出的方法检测。

6. 4.3对5. 5. 3、5. 5. 6的检验,目视检测。

6.4.4对5. 5. 4、5. 5. 5的检验，采用触摸操作的方法进行检验。

6.4.5对5. 5. 7的检验，使用50OV兆欧表检测绝缘电阻，使用接地电阻测试仪检测接地电阻。

6.5外观质量

6. 5.1对5. 6.1的检验，按JC/T 402给出的方法进行检测。

6.5.2对5. 6. 2的检验，采用GB/T 9797和GB/T 9799给出的方法进行检测。

6.5.3对5. 6. 3的检验，冃视检测。

6.6安全

6. 6.1对5.7. 1、5. 7. 5的检验,目视检测。

6. 6. 2对5. 7. 2的检验，按GB 5083给出的方法进行检测。

6. 6.3对5. 7. 3的检验，按GB/T 5226. 1给出的方法进行检测。

6. 6.4对5. 7. 4的检验，按GB/T 16754给出的方法进行检测。

7检验规则

7.1检验分类

检验分为出厂检验和型式检验。

7.2出厂检验

7. 2.1产品应经制造厂家检验部门检验合格，并附有产品质量合格证书，方可出厂。

7. 2.2产品出厂前应对5. 2〜5. 7进行逐项检验。

7.3型式检验

7. 3.1在下列情况之一时，应按本文件中规定的全部技术要求进行型式检验: a）新产品或老产品转厂生产的试制定型鉴定：

b）正式生产后，如结构、材料、工艺有较大改变，可能影响产品性能；

c）正常生产每两年不少于一次：

d）停产一年以上恢复生产；

e）出厂检验结果与前次型式检验有较大差异。

7. 3.2型式检验的产品从出厂检验合格的产品中抽取，数量为一台。

7.4判定规则

JC/T 2714—2022

7.4.1出厂检验时，检验项目应全部合格，若有一项不合格，则判定该产品不合格，出现的不合格允许进行修复，复检合格，则判定产品合格。

7.4.2型式检验时，当检验产品被判定为不合格时，允许在原抽样数量中加倍进行复检，复检产品全部合格，判定为合格，若复检产品仍有不合格项.则判定该产品不合格.

8标志、包装、运输和Ii:存

8. 1标志

S. 1.1直边机应在适当明显的位置固定产品标牌，其型式和尺寸应符合GB/T 13306的规定，标牌内容应包括：

a）制造厂名称、供应商名称、地址:

b）产品名称.型号与规格；

c）产品主要技术参数；

d）产品出厂偏号；

e）执行文件编号；

f）出厂日期。

8.1.2直边机上的标志、标识应与产品说明书中的相关内容一致。

8.2包装

8.2. 1产品包装应符合GB/T 13384的规定。

8. 2.2随整机出厂应提供的技术文件：

a）产品合格证：

b）使用说明书：

C）发货、装箱清单：

d）产品安装图、基础图。

8. 2. 3产品使用说明书应符合GB/T 9969的规定。

8. 2.4包装储运标志应符合GB/T 191的规定。

8.3运输和贮存

8. 3.1运输包装收发货标志应符合GB/T 6388的规定。

8. 3.2产品发运应符合陆路、水路或海运运输的要求。

8. 3.3产品贮存符合以下要求：

JC/T 2714—2022

a）贮存产品场地，应具备防锈、防腐蚀和防损伤的措施和设施:

b）产品的摆放应预防挤压变形和本身重力变形：

c）产品贮存期超过一年时.应进行检查维护。
