电动汽车传导充电系统 第1部分:通用要求
1 范围
GB/T18487的本部分规定了电动汽车传导充电系统分类、通用要求、通信、电击防护、电动汽车和 供电设备之间的连接、车辆接口和供电接口的特殊要求、供电设备结构要求、性能要求、过载保护和短路 保护、急停、使用条件、维修和标识及说明。
本部分适用于为电动汽车非车载传导充电的电动汽车供电设备,包括交流充电桩、非车载充电机、 电动汽车充电用连接装置等,其供电电源额定电压最大值为1000VAC或1500VDC,额定输出电压 最大值为1000VAC或1500VDC。
本部分也适用于从现场储能系统(如缓冲蓄电池组等)获得能量的电动汽车供电设备。
在如下特殊条件下,电动汽车供电设备应增加附加功能:
a) 电动汽车供电设备位于危险区,该区域存在可燃性气体或蒸气、燃料或其他可燃或爆炸性物质;
b) 电动汽车供电设备设计安装于海拔2000m以上。
本部分不适用于与电动汽车传导充电系统维护相关的安全要求,不适用于ISO17409规定的车载 充电设备,也不适用于无轨电车、铁路车辆、工业车辆和主要用于非道路车辆的供电设备。
2 规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文 件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB1002 家用和类似用途单相插头插座 型式、基本参数和尺寸
GB1003—2008 家用和类似用途三相插头插座 型式、基本参数和尺寸
GB2099.1 家用和类似用途插头插座 第1部分:通用要求
GB7251.1—2013 低压成套开关设备和控制设备 第1部分:总则(IEC61439-1:2011,IDT)
GB10963.1—2005 电气附件 家用及类似场所用过电流保护断路器 第1部分:用于交流的断 路器(IEC60898-1:2002,IDT)
GB14048.2—2008 低压开关设备和控制设备 第2部分:断路器
GB14048.3—2008 低压开关设备和控制设备 第3部分:开关、隔离器、隔离开关以及熔断器组 合电器(IEC60947-3:2005,IDT)
GB/T14048.4—2010 低压开关设备和控制设备 第4-1部分:接触器和电动机起动器 机电式 接触器和电动机起动器(含电动机保护器)
GB16895.3—2004 建筑物电气装置 第5-54部分:电气设备的选择和安装 接地配置、保护导 体和保护联结导体(IEC60364-5-54:2002,IDT)
GB16916.1—2014 家用和类似用途的不带过电流保护的剩余电流动作断路器(RCCB) 第1部 分:一般规则(IEC61008-1:2002,MOD)
GB/T16935.1—2008 低压系统内设备的绝缘配合 第1部分:原理、要求和试验(IEC60664-1: 2007,IDT)
GB/T17045—2008 电击防护 装置和设备的通用部分(IEC61140:2001,IDT)
1
GB/T 18487.1—2015
GB/T19596—2004 电动汽车术语
GB/T20234.1—2015
GB/T20234.2—2015
GB/T20234.3—2015
GB/T21711.1—2008
电动汽车传导充电用连接装置 电动汽车传导充电用连接装置 电动汽车传导充电用连接装置
第1部分
第2部分
第3部分
通用要求
交流充电接口
直流充电接口
基础机电继电器 第1部分:总则与安全要求（IEC61810-1:2003,IDT）
GB22794—2008 家用和类似用途的不带和带过电流保护的B型剩余电流动作断路器（B型
RCCB和B型RCBO）（IEC62423:2007,IDT）
GB/T27930—2015
GB/T28569—2012
GB/T29317—2012
GB/T29318—2012
电动汽车非车载传导式充电机与电池管理系统之间的通信协议
电动汽车交流充电桩电能计量
电动汽车充换电设施术语
电动汽车非车载充电机电能计量
GB50057—2010 建筑物防雷设计规范
NB/T33001—2010 电动汽车非车载传导式充电机技术条件
IEC60269(所有部分) 低压熔断器(Low-voltagefuses)
IEC60898(所有部分) 电器辅助设备 家用和类似设备用过电流保护回路开关(Electricalacces-sories—Circuit-breakersforovercurrentprotectionforhouseholdandsimilarinstallations)
IEC60947-6-2:2007 低压开关设备和控制设备 第6-2部分:多功能电器 控制与保护开关电器 (或设备)(CPS)[Low-voltageswitchgearandcontrolgear—Part6-2:Multiplefunctionequipment— Controlandprotectiveswitchingdevices(orequipment)(CPS)]
IEC61009-1:2013 家用和类似用途的带过电流保护的残余电流操作断路器(RCCBs) 第1部 分:一般规则(Residualcurrentoperatedcircuit-breakers withintegralovercurrentprotectionfor householdandsimilaruses(RCBOs)—Part1:Generalrules)
IEC61851-23 电动汽车传导充电系统 第23部分:直流充电站[Electricvehicleconductivechar-gingsystem—Part23:DCelectricvehiclechargingstation]
IEC62477-1:2011 电力电子变换器系统和设备的安全要求 第1部分:通用要求(Safety requirementsforpowerelectronicconvertersystemsandequipment—Part1:General)
3 术语和定义
GB/T19596—2004、GB/T29317—2012界定的以及下列术语和定义适用于本文件。
3.1 充电系统 chargingsystem
3 .1 .1
充电 charging
将交流或直流电网（电源）调整为校准的电压/电流,为电动汽车动力电池提供电能,也可额外地为 车载电气设备供电。
3 .1 .2
充电模式 chargingmodes
连接电动汽车到电网（电源）给电动汽车供电的方法。
3 .1 .2 .1
模式1 mode 1
将电动汽车连接到交流电网（电源）时,在电源侧使用了符合GB2099.1和GB1002要求的插头插 座,在电源侧使用了相线、中性线和接地保护的导体。
2
GB/T 18487.1—2015
3 .1 .2 .2
模式2 mode 2
将电动汽车连接到交流电网（电源）时,在电源侧使用了符合GB2099.1和GB1002要求的插头插 座,在电源侧使用了相线、中性线和接地保护的导体,并且在充电连接时使用了缆上控制与保护装置 （IC-CPD）。
3 .1 .2 .3
模式3 mode 3
将电动汽车连接到交流电网（电源）时,使用了专用供电设备,将电动汽车与交流电网直接连接,并 且在专用供电设备上安装了控制导引装置。
3 .1 .2 .4
模式4 mode 4
将电动汽车连接到交流电网或直流电网时,使用了带控制导引功能的直流供电设备。
注:模式2、模式3、模式4应具备控制导引功能。
3 .1 .3
连接方式 typesofconnection
使用电缆和连接器将电动汽车接入电网（电源）的方法。
3 .1 .3 .1
连接方式A caseAconnection

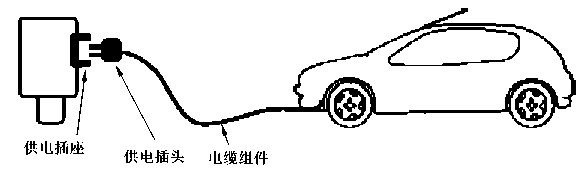

将电动汽车和交流电网连接时,使用和电动汽车永久连接在一起的充电电缆和供电插头,见图1。
注:电缆组件是车辆的一部分。

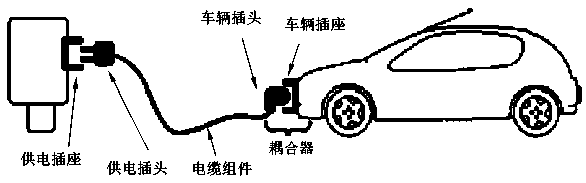

图1 连接方式A
3 .1 .3 .2
连接方式B caseBconnection

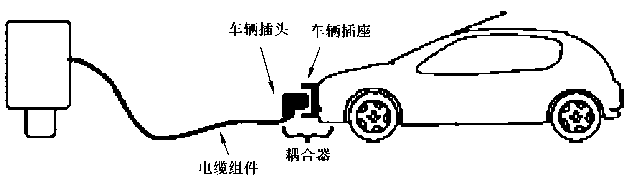

将电动汽车和交流电网连接时,使用带有车辆插头和供电插头的独立的活动电缆组件,见图2。
注:可拆卸电缆组件不是车辆或者充电设备的一部分。
图2 连接方式B
3 .1 .3 .3
连接方式C caseCconnection
将电动汽车和交流电网连接时,使用了和供电设备永久连接在一起的充电电缆和车辆插头,见图3。
3
GB/T 18487.1—2015
注:电缆组件是充电设备的一部分。
图3 连接方式C
3 .1 .4
电动汽车充电设备 EVchargingequipment
交流充电桩或非车载充电机,含连接方式C下的电缆组件。
3 .1 .5
电动汽车供电设备 EVsupplyequipment;EVSE
设备或组合式设备,以充电为目的提供专用功能将电能补充给电动汽车,满足本部分规定的充电模 式和连接方式:
———对于模式1/方式B,供电设备由电缆组件组成;
———对于模式2/方式B,供电设备由带有功能盒的电缆组件组成;
———对于模式3/方式C,供电设备由充电设备组成;
———对于模式3/方式B,供电设备由充电设备和电缆组件组成;
———对于模式4/方式C,供电设备由充电设备组成。
注:本定义不包括电动汽车。
3 .1 .6
电动汽车充电系统 EVchargingsystem
包括电动汽车供电设备和满足车辆充电相关功能的系统。
3 .1 .7
电动汽车直流充电系统 DCEVchargingsystem
为电动汽车动力电池提供直流电源的充电系统。
3 .1 .8
电动汽车交流充电系统 ACEVchargingsystem
为电动汽车车载充电机提供交流电源的充电系统。
3.2 绝缘 insulation
3 .2 .1
直接接触 directcontact
人员或动物与带电部分的电接触。
[GB/T2900.1—2008,定义3.5.68]
3 .2 .2
间接接触 indirectcontact
人员或动物与在故障状况下带电的外露可导电部分的电接触。
[GB/T2900.1—2008,定义3.5.69]
3 .2 .3
绝缘 insulation
表征一个绝缘体实现其功能的能力的各种性质。
4
GB/T 18487.1—2015
注:有关性质的例子是:电阻、击穿电压。
[GB/T2900.1—2008,定义3.3.159]
3 .2 .4
基本绝缘 basicinsulation
能够提供基本防护的危险带电部分上的绝缘。
注:本概念不适用于仅用作功能性目的的绝缘。 [GB/T2900.1—2008,定义3.5.70]
3 .2 .5
附加绝缘 supplementaryinsulation
除了基本绝缘外,用于故障防护附加的单独绝缘。
[GB/T2900.1—2008,定义3.5.71]
3 .2 .6
双重绝缘 doubleinsulation
既有基本绝缘又有附加绝缘构成的绝缘。
[GB/T2900.1—2008,定义3.5.72]
3 .2 .7
加强绝缘 reinforcedinsulation
危险带电部分具有相当于双重绝缘的电击防护等级的绝缘。
注:加强绝缘可以有几个不能像基本绝缘或附加绝缘那样单独测试的绝缘层组成。 [GB/T2900.1—2008,定义3.5.73]
3 .2 .8
外露可导电部分 exposedconductivepart
设备上能触及到的可导电部分,它在正常情况下不带电,但在基本绝缘损坏时会带电。 [GB/T2900.1—2008,定义3.5.74]
3 .2 .9
带电部分 livepart
正常运行中带电的导体或可导电部分,包括中性导体,但按惯例不包括PEN导体、PEM导体和 PEL导体。
注:本概念不一定意味着有电击危险。
[GB/T2900.1—2008,定义3.5.34]
3 .2 .10
危险带电部分 hazardouslivepart
在某些条件下能造成伤害性电击的带电部分。 [GB/T2900.1—2008,定义3.5.93]
3.3 功能 function
3 .3 .1
控制导引电路 controlpilotcircuit
设计用于电动汽车和电动汽车供电设备之间信号传输或通信的电路。
3 .3 .2
控制导引功能 controlpilotfunction;CP
用于监控电动汽车和电动汽车供电设备之间交互的功能。
5
GB/T 18487.1—2015
3 .3 .3
连接确认功能 connectionconfirmfunction;CC
通过电子或者机械的方式,反映车辆插头连接到车辆和/或供电插头连接到充电设备上的状态的 功能。
3.4 电线、电缆和连接装置 cords ,cablesandconnectionmeans
3 .4 .1
电缆组件 cableassembly
配有额外组件（标准接口或供电接口和/或车辆接口）的柔性电缆,用于连接电动汽车和充电设备 （对于连接方式A是固定在车上,或对于连接方式B是连接在电动汽车和供电插座之间,或对于连接方 式C是固定在充电设备上）。
3 .4 .2
电缆加长组件 cordextensionset
包括一柔性电缆或电线,其装配有非拆线插头和一个匹配的非拆线便携式插座的电缆组件。
注1:插头和插座不匹配时,该电线称为“适配器电线”。
注2:模式1、模式2和模式3的电线组不是电缆加长组件。
3 .4 .3
功能盒 functionbox
包含在模式2电缆组件上实现控制功能和安全功能的装置。
3 .4 .4
缆上控制与保护装置 in-cablecontrolandprotectiondevice;IC-CPD
在充电模式2下连接电动汽车的一组部件或元件,包括功能盒、电缆、供电插头和车辆插头,执行控 制功能和安全功能。
3 .4 .5
标准插头/插座 standardplug/socket-outlet
符合GB1002或GB1003和GB2099.1标准要求的插头/插座。
3 .4 .6
供电接口 plugandsocket-outlet
能将电缆连接到电源或电动汽车供电设备的器件,由供电插头和供电插座组成。
3 .4 .7
供电插头 plug
供电接口中和充电线缆连接且可以移动的部分。
3 .4 .8
供电插座 socket-outlet
供电接口中和电源供电线缆或供电设备连接在一起且固定安装的部分。
3 .4 .9
车辆接口 vehiclecoupler
能将电缆连接到电动汽车的器件,由车辆插头和车辆插座组成。
注:对应于GB/T11918.1—2014中的器具耦合器。
3 .4 .10
车辆插头 vehicleconnector
车辆接口中和充电线缆连接且可以移动的部分。
注:对应于GB/T11918.1—2014中的连接器。
6
GB/T 18487.1—2015
3 .4 .11
车辆插座 vehicleinlet
车辆接口中固定安装在电动汽车上,并通过电缆和车载充电机或车载动力蓄电池相互连接的部分。 注:对应于GB/T11918.1—2014中的车辆输入插座。
3 .4 .12
连接点 connectingpoint 电动车辆连接到供电设备的位置。
注1 :连接点指供电插座或车辆插头。
注2:连接点可以是固定安装的供电设备的一部分。
3 .5 服务与使用 serviceandusage
3 .5 .1 室内使用 indooruse 专门设在气候防护场所使用的设备。
3 .5 .2
室外使用 outdooruse
允许用于无气候防护场所使用的设备。
3 .5 .3
微观环境（电气间隙和爬电距离） micro-environment（ofaclearanceorcreepagedistance）
尤为影响爬电距离尺寸的绝缘层周围环境。
注1 :电气间隙和爬电距离的微观环境（并不是组件或元器件）决定了对绝缘的影响。与组件或元器件的周围环境 相比,微观环境可能更好也可能更差。
注2:宏观环境指设备和器件所在环境。
3 .6 其他 other
3 .6 .1
保护导体 protectiveconductor 用于安全防护的导体,如电击防护。
注:保护导体包括保护连接导体、保护接地导体和用于防触电的接地导体。
3 .6 .2 保护连接导体 protectivebondingconductor 提供等电位保护的导体。
3 .6 .3 保护接地导体 protectiveearthingconductor 提供保护接地的导体。
3 .6 .4
接地端子 earthingterminal
能够为设备和大地之间提供可靠电气连接的端子。
3 .6 .5
电气隔离 galvanicseparation
为了防止拟进行能量和/或信号交换的两个电路之间导电的防护措施。 注:电气隔离可以通过隔离变压器或光电耦合器等实现。
3 .6 .6
保护接地 protectiveearthing
为保障电气安全,系统/设施/设备上的一点或者多点接地。
7
GB/T 18487.1—2015
3 .6 .7
剩余电流保护器 residualcurrentdevice;RCD
在正常运行条件下能接通、承载和分断电流,以及在规定条件下当剩余电流达到规定值时能使触头 断开的机械开关电器或组合电器。
4 分类
4 .1 按供电设备输入特性
电动汽车供电设备根据与其连接的供电系统分类:
———电动汽车供电设备连接交流电网（电源）;
———电动汽车供电设备连接直流电网（电源）。
4 .2 按供电设备输出特性
电动汽车供电设备根据其输出的电流种类分类:
———交流供电设备;
———直流供电设备;
———交流/直流供电设备。
4 .3 按使用环境条件
4 .3 .1 正常使用环境
———室内使用;
———室外使用。
4 .3 .2 特殊使用环境
可根据14.2规定的特殊使用条件进行分类。
4 .4 按供电设备输出电压
电动汽车供电设备按照输出电压分类:
———交流:单相220V,三相380V;
———直流:200V~500V,350V~700V,500V~950V。
直流充电电流优选值:80A,100A,125A,160A,200A,250A。
注:高于950V的供电设备由车辆制造商和供电设备制造商协商决定。
4 .5 按安装方式
电动汽车供电设备按照安装方式分类:
———固定式（壁挂式:在墙上、立杆或其他等同位置安装;落地式:地面安装）;
———移动式（如可移动的充电设备）;
———便携式（如用于模式2的缆上控制与保护装置）。
4 .6 按电击防护
电动汽车供电设备根据电击防护分类:
———Ⅰ类供电设备:采用基本绝缘作为基本防护措施,采用保护联结作为故障防护措施;
8
GB/T 18487.1—2015
———Ⅱ类供电设备:采用基本绝缘作为基本防护措施,和采用附加绝缘作为故障防护措施,或采用 能提供基本防护和故障防护功能的加强绝缘。
注:Ⅰ类和Ⅱ类定义见GB/T17045—2008。
4 .7 按充电模式
电动汽车供电设备根据3.1.2的充电模式分类:
———充电模式1;
———充电模式2;
———充电模式3;
———充电模式4。
注:多于一种的充电模式可以在同一电动汽车供电设备中出现。
5 充电系统通用要求
5 .1 电动汽车充电模式使用条件
5.1 .1 充电模式1
模式1充电系统使用标准的插座和插头,能量传输过程中应采用单相交流供电,且不允许超过8A 和250V。在电源侧应使用符合GB2099.1和GB1002要求的插头插座,在电源侧使用了相线、中性线 和保护接地导体,并且在电源侧使用了剩余电流保护装置。从标准插座到电动汽车应提供保护接地 导体。
不应使用模式1对电动汽车进行充电。
5.1 .2 充电模式2
模式2充电系统使用标准插座,能量传输过程中应采用单相交流供电。电源侧使用符合GB2099.1 和GB1002要求的16A插头插座时输出不能超过13A;电源侧使用符合GB2099.1和GB1002要求 的10A插头插座时输出不能超过8A。在电源侧使用了相线、中性线和保护接地导体,并且采用缆上 控制与保护装置（IC-CPD）连接电源与电动汽车。
从标准插座到电动汽车应提供保护接地导体,且应具备剩余电流保护和过流保护功能。

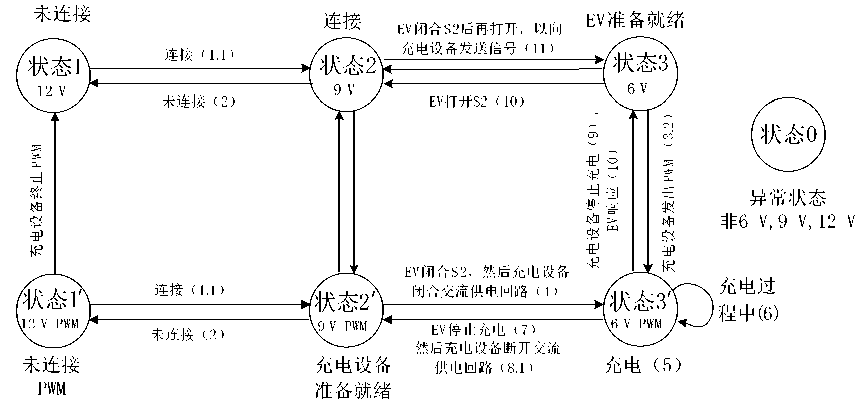

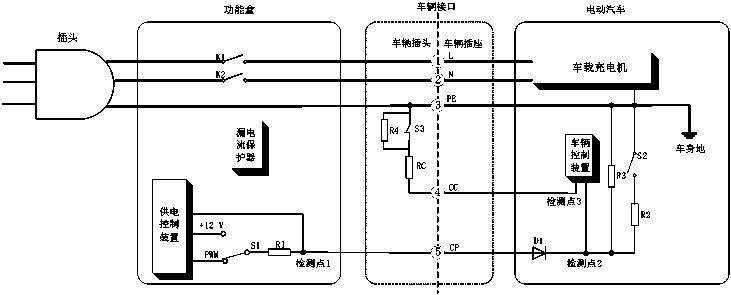

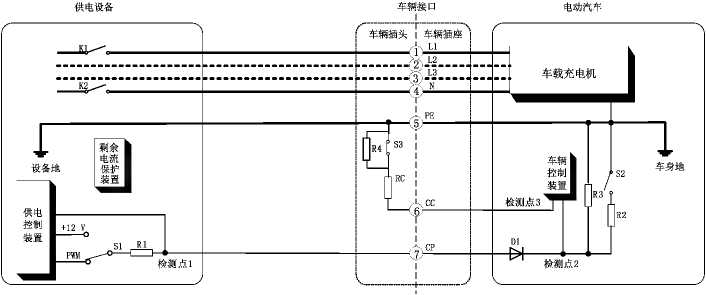

模式2的控制导引功能见附录A。
5.1 .3 充电模式3
模式3应用于连接到交流电网的供电设备将电动汽车与交流电网连接起来的情况,并且在电动汽 车供电设备上安装了专用保护装置。
电动汽车供电设备具有一个及一个以上可同时使用的模式3连接点（供电插座）时,每一个连接点 应具有专用保护装置,并确保控制导引功能可独立运行。
模式3应具备剩余电流保护功能。
连接方式A、连接方式B、连接方式C适用于模式3。
采用单相供电时,电流不大于32A。采用三相供电且电流大于32A时,应采用连接方式C。

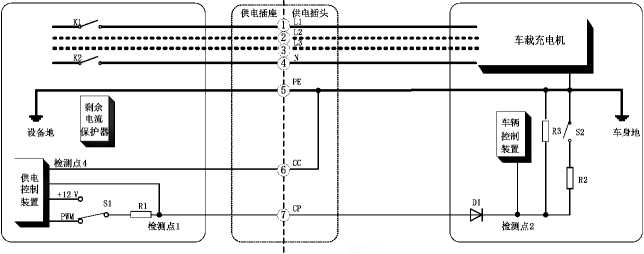

模式3的控制导引功能见附录A。
5.1 .4 充电模式4
模式4用于电动汽车连接到直流供电设备的情况,应用于永久连接在电网（电源）的设备和通过电
9
GB/T 18487.1—2015
缆与电网（电源）连接为其供电的设备。
模式4可直接连接至交流电网或直流电网。
仅连接方式C适用于模式4。

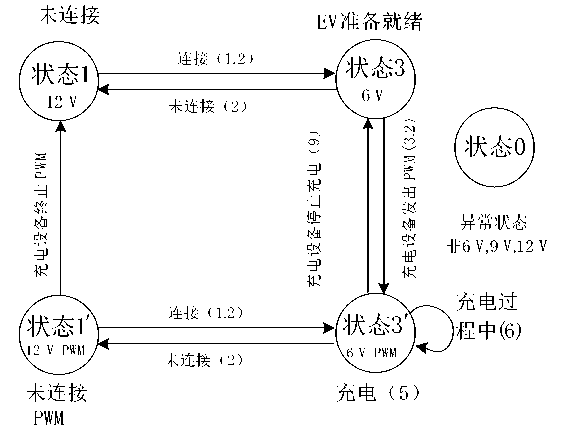

模式4的控制导引功能见附录B。
5.2 充电模式2、模式3和模式4提供的功能
5.2.1 模式2、模式3和模式4功能要求
5 .2 .1 .1 供电设备的控制导引功能
电动汽车供电设备至少应提供以下控制导引功能:
———保护接地导体连续性的持续监测;
———电动汽车与供电设备正确连接的确认;
———供电控制功能;
———断电控制功能;
———充电电流的监测。
当电动汽车供电设备能够同时为多辆车充电时,应确保上述控制导引功能在每个充电连接点都能 独立的正常运行。
5 .2 .1 .2 保护接地导体连续性的持续监测
在模式2、模式3和模式4下充电时,保护接地导体的电气连续性应由电动汽车供电设备持续 监测。
注:以上不适用于Ⅱ类供电设备。
对于模式2,监测是在电动汽车和缆上控制与保护装置之间进行的。
对于模式3和模式4,监测是在车辆和电动汽车供电设备之间进行的。
在失去保护接地导体电气连续性的情况下,电动汽车供电设备应在100ms内切断电源。
5 .2 .1 .3 电动汽车与供电设备正确连接的确认
供电设备应能够确定:
———车辆插头正确插入车辆插座（连接方式B和连接方式C）;且
———供电插头正确插入供电插座（连接方式A和连接方式B）。
5 .2 .1 .4 供电设备供电控制功能
仅当电动汽车供电设备和电动汽车之间的控制导引功能与允许通电状态信号建立正确关系时,电 动汽车供电设备才可向电动汽车供电。
注:电动汽车的供电可能需要满足其他附加条件才可实现。
5 .2 .1 .5 供电设备断电控制功能
当控制导引功能中断,或控制导引信号不允许充电,或充电设备门打开等活动造成带电部位露出 时,应切断对电动汽车的供电,但控制导引电路可以保持通电。
注:断电也可能由于其他原因,如停电。
5 .2 .1 .6 充电电流的监测

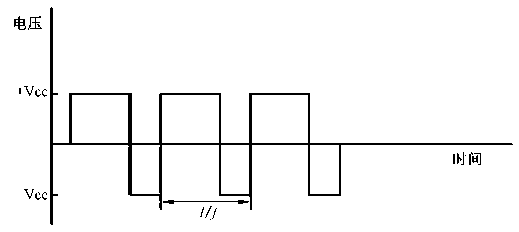

供电设备通过PWM（模式2和模式3）或通过数字通信（模式4）告知电动汽车允许最大可用电流
10
GB/T 18487.1—2015
值,该值不应超过供电设备额定电流、连接点额定电流和电网（电源）额定电流中的最小值。
5.2.2 模式2、模式3、模式4的可选功能1）
5 .2 .2 .1 充电过程中的通风要求
若在充电过程中需要额外通风,则需由固定设施（如,建筑物）进行通风否则供电设备不能供电。 注:本要求主要针对室内充电。
5 .2 .2 .2 电动汽车供电设备可用负载电流实时调节
可通过某种方式保证充电电流不超过电动汽车供电设备及交流或直流电网实时可用负载电流。
5 .2 .2 .3 车辆插头和/或供电插头的连接
提供锁止机构来保证车辆插头和/或供电插头的可靠连接。供电设备额定电流小于或等于16A该 功能为可选,大于16A该功能为必选。
5 .2 .2 .4 避免意外带电切断
采用具有锁止功能的装置或其他措施避免意外带电断开。
6 通信
在模式4下,应采用数字通信以实现车辆对电动汽车供电设备的控制,通信协议应符合 GB/T27930—2015。
数字通信对于充电模式2、模式3为可选。
7 电击防护
7 .1 一般要求
危险带电部分不应被触及。
应实现在单一故障条件下的电击防护措施。
模式4下,电动汽车应具备充电回路接触器粘连监测和告警功能,供电设备应具备供电回路接触器 粘连监测和告警功能。
7 .2 直接接触防护
触及危险部分的防护等级应满足:
———所有充电模式,所有连接方式,外壳的防护等级应至少:IPXXC;
———所有充电模式,连接方式B或连接方式C,车辆插头与车辆插座耦合时,车辆插头与车辆插座: IPXXD;
———充电模式3,连接方式A或连接方式B,供电插头与供电插座耦合时,供电插头与供电插座: IPXXD;
———充电模式1、充电模式2和充电模式3,连接方式B或连接方式C,车辆插头和车辆插座非耦合 时,车辆插头与车辆插座:IPXXB;
1） 可提供其他可选功能。
11
GB/T 18487.1—2015
———充电模式3,连接方式A或连接方式B,供电插头和供电插座非耦合时,供电插头与供电插座: IPXXB;
———充电模式4,连接方式C,车辆插头和车辆插座非耦合时,应采取有效措施防止人体接触直流 充电针脚和套管的导体部分。
7 .3 电容放电
7 .3 .1 标准插头的断开
标准插头从标准插座中断开后1s内,标准插头任何可触及的导电部分与保护接地导体之间的电 压应小于或等于60VDC,或等效存储电荷应小于50μC。
7 .3 .2 电动汽车供电设备供电电压消失
在充电模式3和充电模式4中,电动汽车供电设备断电后1s内,在其输出端子的电源线之间或电 源线和保护接地导体之间测量的电压值,应小于或等于60VDC,或等效存储电能小于或等于0.2J。
7 .3 .3 故障保护
根据GB/T17045—2008,允许有以下的保护措施:
———供电的自动断开;
———双重或加强绝缘;
———电气隔离,仅限于通过一种带简单隔离的非接地电源给电动汽车供电;
———特低电压（安全特低电压系统SELV和保护特低电压系统PELV）。
在模式3和模式4下固定安装的电动汽车供电设备、保护接地导体和保护连接导体应固定连接。
7 .4 保护接地导体的尺寸
对于所有模式,在交流电网（电源）接地端子、直流电网（电源）接地端子和车辆插头的接地端子之间 应提供保护接地导体。
保护接地导体应符合GB16895.3—2004的规定。
7 .5 补充措施
为防止由于基本保护和/或故障保护失效、或由用户大意引起的电击,应提供附加防护,如剩余电流 保护装置、绝缘监测装置等。
7 .6 电动汽车供电设备和电动汽车之间信号电路的安全要求
电动汽车供电设备和电动汽车之间的任意信号电路应根据7.3.3提供保护措施。
8 电动汽车和供电设备之间的连接
8 .1 综述
规定了车辆和电动汽车供电设备之间物理传导电气接口的要求。
8 .2 中性线
在连接方式A和连接方式B中,交流电网应具有中性线并连至标准插座。
在连接方式C中,中性线应连接至车辆插头。
12
GB/T 18487.1—2015
8 .3 接触顺序
连接或断开的接触顺序应符合GB/T20234.1—2015的相关要求。
8.4 模式1和模式2供电接口和车辆接口功能性说明
模式1和模式2供电接口应符合GB2099.1的要求,车辆接口应符合GB/T20234.2—2015的 要求。
8.5 模式3供电接口和车辆接口的功能性说明
模式3供电接口和车辆接口应符合GB/T20234.2—2015的要求。
采用单相电供电时,交流电网(电源)导体应被连至相1(L1)和中线(N)之间,L2和L3可以被留空 或不连接。采用三相电供电时,交流电网(电源)导体应被连至相1(L1)、相2(L2)、相3(L3)和中线(N) 之间。
8.6 模式4车辆接口的功能性说明
模式4车辆接口仅用于提供直流电,应符合GB/T20234.3—2015的要求。
GB/T20234.3—2015中所述的每个直流车辆接口参数应只用于附录B中指定的充电系统。
9 车辆接口、供电接口的特殊要求
9 .1 通用要求
额定充电电流大于16A的应用场合,供电插座、车辆插座均应设置温度监控装置,供电设备和电动 汽车应具备温度监测和过温保护功能。
注:在模式2的标准插头端安装温度监控装置时,可能会涉及专利问题。
9 .2 电缆加长组件
除了电缆组件,不应使用电缆加长组件连接电动汽车和电动汽车供电设备。
9 .3 分断能力
车辆接口、供电接口的分断能力应符合GB/T20234.1—2015的要求。
可对连接器或具有互锁功能的系统使用特定的方法来避免带载断开。如有需要,该功能可被集成 到自锁装置中。
对充电模式4,不能进行带载断开。当由于故障在直流负载下断开时,不应出现危险情况。
9.4 IP防护等级
充电连接装置的IP防护等级见GB/T20234.1—2015相关规定。
9 .5 插拔力
连接和断开车辆插头、车辆插座所需求的力应该符合GB/T20234.1—2015相关要求。
连接和断开供电插头、供电插座所需求的力应该符合GB/T20234.1—2015相关要求。
9 .6 锁紧装置
交流充电电流大于16A时,供电接口和车辆接口应具有锁止功能,该锁止功能应符合GB/T20234.1—
13
GB/T 18487.1—2015
2015的相关要求。供电插座和车辆插座应安装电子锁止装置,防止充电过程中的意外断开。当电子锁 未可靠锁止时,供电设备或电动汽车应停止充电或不启动充电。
直流充电时,车辆接口应具有锁止功能,该锁止功能应符合GB/T20234.1—2015的相关要求。车 辆插头端应安装机械锁止装置,供电设备应能判断机械锁是否可靠锁止。车辆插头应安装电子锁止装 置,电子锁处于锁止位置时,机械锁应无法操作,供电设备应能判断电子锁是否可靠锁止。当机械锁或 电子锁未可靠锁止时,供电设备应停止充电或不启动充电。直流充电车辆接口锁止装置工作示例参见 附录C。
电子锁止装置应具备应急解锁功能,不应带电解锁且不应由人手直接操作解锁。
9 .7 冲击电流
在充电模式4下,供电设备接触器接通时发生的车辆到充电设备、或者充电设备到车辆的冲击电流 （峰值）应控制在20A以下。
10 电动汽车供电设备结构要求
10.1 概述
交流充电宜使用连接方式B,直流充电应使用连接方式C。
供电设备结构设计须满足GB/T20234.2—2015中附录B与GB/T20234.3—2015中附录B规定 的供电插头正常使用的要求,供电设备上所使用的附属配件须满足GB/T20234.2—2015中附录A与 GB/T20234.3—2015中附录A的要求。
电动汽车供电设备应符合在14.1正常使用条件下的要求,装配应符合GB7251.1—2013和供电设 备制造商的相关要求。
极端环境或其他条件下的使用,见14.2。
10.2 机械开关设备的特性
开关设备应具备如下特性。
10.2.1 开关和隔离开关
开关和隔离开关应符合GB14048.3—2008的相关要求,开关和隔离开关的额定电流应不小于工作 电路额定电流的1.25倍,其使用类别应不低于AC-22A或DC-21A。
10.2.2 接触器
接触器应符合GB/T14048.4—2010的相关要求,接触器的额定电流应不小于工作电路额定电流 的1.25倍,其使用类别应不低于AC-1或DC-1。
10.2.3 断路器
断路器应符合GB10963.1—2005或GB14048.2—2008的相关要求,具备过载和短路保护功能。
10.2.4 继电器
继电器应符合GB/T21711.1—2008。
10.2.5 计量
若电动汽车供电设备具备电能计量,应符合GB/T28569—2012或GB/T29318—2012的相关要求。
14
GB/T 18487.1—2015
10.3 剩余电流保护器
交流供电设备的剩余电流保护器宜采用A型或B型,符合GB14048.2—2008、GB16916.1—2014 和GB22794—2008的相关要求。
当交流供电设备具有符合GB/T20234.2—2015标准要求的供电插座或车辆插头时,应具备防故 障电流的保护措施:
———B型的剩余电流保护器,或
———A型的剩余电流保护器,或
———满足符合A型剩余电流保护功能的相关装置。
10.4 电气间隙和爬电距离
仅用于室内的供电设备应设计可在最小过压类型Ⅱ的环境中运行。
用于室外的供电设备应设计可在最小过压类型Ⅲ的环境中运行。
当电动汽车供电设备由制造商安装时,其电气间隙和爬电距离应至少满足GB/T16935.1—2008 规定的要求。
10.5 IP等级
10.5.1 防护等级
在充电模式3和充电模式4下,电动汽车供电设备的防护等级应不低于IP32（室内）或IP54（室 外）。
10.5.2 供电接口防尘和防水等级
供电接口的防护等级应满足GB/T20234.1—2015的要求。
10.6 电缆管理及贮存方式
对于连接方式C的供电设备,应为未使用的车辆插头提供一种贮存方式。
对于连接方式C,车辆插头应存放在地面上方0.5m~1.5m处。
对于长度超过7.5m电缆的连接方式C供电设备,应采取相关管理和储存措施使自由电缆长度在 未使用时不超过7.5m。
11 电动汽车供电设备性能要求
11.1 概述
电动汽车供电设备应能在额定电压及最大输出功率和电流的情况下正常使用。当供电设备设计为 适用于额定电压的某个范围时,则应使用最大额定电压。
11.2 接触电流
试验电压应为额定电压的1.1倍。
任一交流相线和彼此相连的可触及金属部分之间,以及和覆盖在绝缘外部材料上的金属箔之间的 接触电流,应根据IEC62477-1:2011的5.2.3.7测量且不应超出表1规定的值。
15
GB/T 18487.1—2015
表1 接触电流限值
|
接触位置 |
Ⅰ类供电设备 |
Ⅱ类供电设备 |
|
任一交流相线和彼此相连的可触及金属部分之间,以及和覆盖在绝缘 外部材料上的金属箔之间 |
3.5mA |
0.25mA |
|
任一交流相线和通常为非活性的金属不可触及部分之间（双重绝缘） |
不适用 |
3.5mA |
|
彼此相连的不可触及和可触及的部分和覆盖在绝缘外部材料上的金 属箔之间（附加绝缘） |
不适用 |
0.5mA |
11.3 绝缘电阻
在供电设备非电气连接的各带电回路之间、各独立带电回路与地（金属外壳）之间按表2规定施加 直流电压,绝缘电阻应不小于10MΩ。
表2 绝缘试验的试验电压
|
额定绝缘电压UI V |
绝缘电阻测试仪器的电压 V |
介电强度试验电压 V |
冲击耐压试验电压 kV |
|
≤60 |
250 |
1000(1400) |
1 |
|
60<UI≤300 |
500 |
2000(2800) |
±2.5 |
|
300<UI≤700 |
1000 |
2400(3360) |
±6 |
|
700<UI≤950 |
1000 |
2×UI+1000 (2.8×UI+1400) |
±6 |
|
注1 :括号内数据为直流介电强度试验值。 注2:出厂试验时,介电强度试验允许试验电压高于表中规定值的10%,试验时间1s。 | |||
11.4 介电强度
在供电设备非电气连接的各带电回路之间、各独立带电回路与地（金属外壳）之间按表2规定施加 1min工频交流电压（也可采用直流电压,试验电压为交流电压有效值的1.4倍）。试验过程中,试验部 位不应出现绝缘击穿或闪络现象。
11.5 冲击耐压
在供电设备非电气连接的各带电回路之间、各独立带电回路与地（金属外壳）之间按表2规定施加 标准雷电波的短时冲击电压。试验过程中,试验部位不应出现击穿放电。
11.6 温度要求
11.6 .1 概述
当参考环境空气温度为25℃,并根据GB7251.1—2013的相关要求进行验证时,供电设备及其电 路应能在特定条件下（GB7251.1—2013的5.3.1和5.3.2）持续承受最大额定电流。温升极限由 GB7251.1—2013的9.2规定,对于没有相关标准的组件,温升极限由11.6.2规定。
16
GB/T 18487.1—2015
11.6 .2 极限温升
电动汽车供电设备在额定负载下长期连续运行,内部各发热元器件及各部位的温升应不超过 NB/T33001—2010中表2的相关规定。
11.6 .3 允许表面温度
在额定电流和环境温度40℃条件下,手握可接触的表面最高允许温度为:
———50℃金属部分;
———60℃非金属部分。
同样条件下,用户可能触及但是不能手握的表面最高允许温度为:
———60℃金属部分;
———85℃非金属部分。
供电设备应设计为:
———接触部分不超过特定温度;
———组件、部分、绝缘体和塑料材料不超过在设施寿命周期内正常使用时可能降低电气、机械或其 他性能的温度。
11.7 雷电防护
电涌保护器的安装与选型应根据供电设备的安装场所并满足GB50057—2010中6.4的要求,当充 电设备必须采取避雷防护措施时,应在导电体和PE之间安装浪涌保护装置。
12 过载保护和短路保护
12.1 概述
过流保护装置应符合GB14048.2—2008、IEC60947-6-2:2007和IEC61009-1:2013的要求以及 IEC60898（所有部分）和IEC60269（所有部分）相关部分的要求。
12.2 充电电缆的过载保护
当电网（电源）未提供过载保护时,供电设备应为各连接方式下各种尺寸的电缆提供过载保护。
过载保护可由断路器、熔断器或其他组合实现。
若过载保护由断路器、熔断器或其他组合之外的方法实现,该方法应在充电电流超过电缆额定电流 1.3倍时的1min内断开充电。
12.3 充电电缆的短路保护
当电网（电源）未提供短路保护时,供电设备应为电缆提供短路电流保护。
发生短路时,模式3（方式A、方式B）供电设备供电插座的I2t值不应超过75000A2s。
发生短路时,模式3（方式C）供电设备车辆插头的I2t值不应超过80000A2s。
直流供电设备短路保护要求应符合IEC61851-23。
13 急停
对于充电模式4,应安装急停装置来切断供电设备和电动汽车之间的联系,以防电击、起火或爆炸。 急停装置应装备在电动汽车供电设备上,并具备防止误操作的措施。
17
GB/T 18487.1—2015
14 使用条件
14.1 正常使用条件
14.1.1 周围空气温度
14.1.1.1 一般要求
电动汽车供电设备应在制造商允许的功率等级下,在规定的周围温度、最大温度和最小温度中进行 试验。
14.1.1.2 室内设施的周围空气温度
周围空气温度不超过+50℃,24h平均温度不超过+35℃。
周围空气温度的下限值为-5℃。
14.1.1.3 室外设施的周围空气温度
周围空气温度不超过+50℃,24h平均温度不超过+35℃。
周围空气温度的下限值为-20℃。
14.1.2 湿度条件
14.1.2.1 室内设备的湿度条件（非操作模式）
在最高温度为+40℃时空气的相对湿度不超过50%。在较低温度下允许有更高的相对湿度,如 +20℃为90%。由于温度的变化,应考虑偶尔出现的适度冷凝。
14.1.2.2 室外设备的湿度条件
室外设备的相对湿度为5%~95%。
14.1.3 污染等级
污染等级指供电设备所处的宏观环境条件,其分类见第7章的IP等级、10.4的爬电距离和4.3的 分类。
———室外使用:污染等级3;
———室内使用:污染等级2;
———室内暴露于污染的工业环境:污染等级3。
供电设备宏观环境下的污染度等级可受具备适当IP等级外壳的影响。
14.1.4 海拔
本部分适用于安装海拔高度不高于2000m的供电设备。
海拔超过2000m设施的电气间隙和爬电距离等应符合GB/T16935.1—2008的要求。
注:对于在高海拔使用的供电设备,有必要考虑介电强度的下降、设备的开关能力和空气的冷却作用。
14.2 特殊使用条件
若存在客户规定的特殊使用条件,关于测试的特别协议应在充电设备制造商和客户间达成。
特殊使用条件包括,但不限于:
18
GB/T 18487.1—2015
a) 与14.1规定的温度、相对湿度和/或海拔不同的数值;
b) 温度和/或空气压力变化的速度致使供电设备内部异常压缩的应用场景;
c) 由灰尘、烟雾、腐蚀物或放射性微粒、蒸气或烟雾引起的空气重污染;
d) 暴露于强电场或强磁场;
e) 暴露于极端气候条件;
f) 受真菌或微生物腐蚀;
g) 火灾或爆炸危险存在的区域;
h) 暴露于重度振动、冲击、地震;
i) 载电流容量或断开容量受影响的安装环境,如供电设备固定于机器中或嵌入墙体;
j) 暴露在不同于电磁的传导和辐射干扰中,和不同于IEC61851-21-1和IEC61851-21-2规定的 电磁干扰中;
k) 异常过压环境或电压波动;
l) 供电电压或负荷电流的过度谐波。
14.3 运输和存储中的特殊条件
在运输和存储过程中如有不同或附加的条件,制造商应说明。
15 维修
电动汽车供电设备的设计应便于对设备进行维护和检修。
16 标识和说明
供电设备应清晰标识以下内容:
———公司名称、简称、商标或可识别制造商的独特标识;
———设备编号、产品型号;
———序列号或生产批次号;
———生产日期;
———额定输出电压(V)和额定输出电流(A);
———额定输入交流(AC)或直流(DC);
———室内使用或室外使用。
注:如有多路输出时,表明最大值和每路值。
19
GB/T 18487.1—2015
附 录 A
（规范性附录） 交流充电控制导引电路与控制原理
A.1 控制导引电路
A.1.1 充电模式3

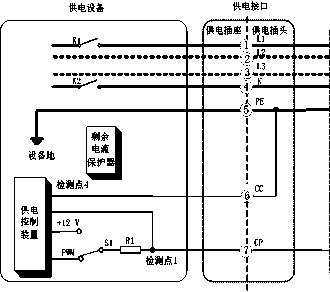

当电动汽车使用充电模式3进行充电时,应使用如图A.1（连接方式A）、图A.2（连接方式B）及 图A.3（连接方式C）所示的控制导引电路进行充电连接装置的连接确认及额定电流参数的判断。该电 路由供电控制装置、接触器K1和K2、电阻R1、R2、R3、R4、RC、二极管D1、开关S1、S2、S3、车载充电机 和车辆控制装置组成,其中车辆控制装置可以集成在车载充电机或其他车载控制单元中。控制导引电 路的参数参见表A.5,电阻R4、RC安装在车辆插头上。开关S1为供电设备内部开关。开关S2为车辆 内部开关,在车辆接口与供电接口完全连接,并且配置了电子锁的接口被完全锁止后,当车载充电机自 检测完成后无故障,并且电池组处于可充电状态时,S2闭合（如果车辆设置有“充电请求”或“充电控制” 功能,则同时应满足车辆处于“充电请求”或“可充电”状态）。开关S3为车辆插头的内部常闭开关,与插 头上的下压按钮（用以触发机械锁止装置）联动,按下按钮解除机械锁止功能的同时,S3处于断开状态。 控制导引电路中也可以不配置开关S2,无S2开关的车辆应采用单相充电,且最大充电电流不超过8A。 本附录中的功能和控制逻辑分析基于配置了开关S2的控制导引电路,对于未配置开关S2的控制导引 电路,等同于开关S2为常闭状态。
注:出于用户安全考虑,不推荐使用无S2的控制引导电路。
供电设备 供电接口 电动汽车
图A.1 充电模式3连接方式A的控制导引电路原理图
Dl 併
检SS点2
图A.2 充电模式3连接方式B的控制导引电路原理图
20
GB/T 18487.1—2015
图A.3 充电模式3连接方式C的控制导引电路原理图
A.1.2 充电模式2
当电动汽车使用充电模式2的连接方式B进行充电时,推荐使用如图A.4所示的控制导引电路进 行充电连接装置的连接确认及额定电流参数的判断。
图A.4 充电模式2连接方式B的控制导引电路原理图
A.2 控制导引电路的基本功能
A.2.1 连接确认与电子锁
车辆控制装置通过测量检测点3与PE之间的电阻值来判断车辆插头与车辆插座是否完全连接 （对于连接方式B和连接方式C）。完全连接后,如车辆插座内配备有电子锁,电子锁应在开始供电（K1 与K2闭合）前锁定车辆插头并在整个充电流程中（状态3）保持。如不能锁定,由电动车辆决定下一步 操作,例如继续充电流程,通知操作人员并等待进一步指令或终止充电流程。供电控制装置通过测量检 测点1或检测点4的电压来判断供电插头和供电插座是否完全连接（对于连接方式A和连接方式B）。 完全连接后,如供电插座内配备有电子锁,供电插座内电子锁应在开始供电（K1与K2闭合）前锁定供 电插头并在整个充电流程中（状态3）保持。如不能锁定,终止充电流程并提示操作人员。
A.2.2 充电连接装置载流能力和供电设备供电功率的识别
车辆控制装置通过测量检测点3与PE之间的电阻值来确认当前充电连接装置（电缆）的额定容 量;通过测量检测点2的PWM信号占空比确认当前供电设备的最大供电电流。振荡器电压如图A.5 所示。
21
GB/T 18487.1—2015
图A.5 振荡器电压
占空比与充电电流限值的映射关系见表A.1和表A.2。
表A.1 充电设施产生的占空比与充电电流限值映射关系
|
PWM占空比D |
最大充电电流Imax/A |
|
D=0%,连续的-12V |
充电桩不可用 |
|
D =5% |
5%的占空比表示需要数字通信,且需在电能供应之前在充电桩和电动汽车间建立通信 |
|
10%≤D≤85% |
Imax=D×100×0.6 |
|
85%<D≤90% |
Imax=(D×100-64)×2.5且Imax≤63 |
|
90%<D≤97% |
预留 |
|
D=100%,连续正电压 |
不允许 |
表A.2 电动车辆检测的占空比与充电电流限值映射关系
|
PWM占空比D |
最大充电电流Imax/A |
|
D<3% |
不允许充电 |
|
3%≤D≤7% |
5%的占空比表示需要数字通信,且需在充电前在充电桩和电动汽车之间建立。没有数字 通信不允许充电 |
|
7%<D<8% |
不允许充电 |
|
8%≤D<10% |
I max=6 |
|
10%≤D≤85% |
Imax=(D×100)×0.6 |
|
85%<D≤90% |
Imax=(D×100-64)×2.5且Imax≤63 |
|
90%<D≤97% |
预留 |
|
D>97% |
不允许充电 |
A.2.3 充电过程的监测
充电过程中,车辆控制装置应对检测点3与PE之间的电阻值（对于连接方式B和连接方式C）及 检测点2的PWM信号占空比进行监测,供电控制装置应对检测点4及检测点1（对于充电模式3的连 接方式A和连接方式B）的电压值进行监测。
A.2.4 充电系统的停止
在充电过程中,当充电完成或因为其他原因不能满足继续充电的条件时,车辆控制装置和供电控制
22
GB/T 18487.1—2015
装置分别停止充电的相关控制功能。
A.3 充电过程的工作控制程序
A.3.1 车辆插头与车辆插座插合,使车辆处于不可行驶状态
当车辆插头与车辆插座插合后（方式A下为供电插头与供电插座）,车辆的总体设计方案可以自动 启动某种触发条件（如打开充电门、车辆插头与车辆插座连接或者对车辆的充电按钮、开关等进行功能 触发设置）,通过互锁或者其他控制措施使车辆处于不可行驶状态。
A.3.2 确认供电接口已完全连接（对于充电模式3的连接方式A和连接方式B）
供电控制装置通过测量检测点1或检测点4的电压值来判断供电插头与供电插座是否完全连接。
A.3.3 确认车辆接口已完全连接（对于连接方式B和连接方式C）
车辆控制装置通过测量检测点3与PE之间的电阻值来判断车辆插头与车辆插座是否完全连接。 未连接时,S3处于闭合状态,CC未连接,监测点3与PE之间的电阻值为无限大;半连接时,S3处于断 开状态,CC已连接,监测点3与PE之间的电阻值为RC+R4;完全连接时,S3处于闭合状态,CC已连 接,监测点3与PE之间的电阻值为RC。
A.3.4 确认充电连接装置是否已完全连接
如供电设备无故障,并且供电接口已完全连接（对于充电模式3的连接方式A和连接方式B）,则开 关S1从+12V连接状态切换至PWM连接状态,供电控制装置发出PWM信号。供电控制装置通过 测量检测点1的电压值或检测点4来判断充电连接装置是否完全连接。车辆控制装置通过测量检测点 2的PWM信号,判断充电连接装置是否已完全连接。
A.3.5 车辆准备就绪
在车载充电机自检完成,且没有故障的情况下,并且电池组处于可充电状态时,车辆控制装置闭合 开关S2（如果车辆设置有“充电请求”或“充电控制”功能时,则同时应满足车辆处于“充电请求”或“可充 电”状态）。
A.3.6 供电设备准备就绪
供电控制装置通过测量检测点1的电压值判断车辆是否准备就绪。当检测点1的峰值电压为表 A.4中状态3对应的电压值时,则供电控制装置通过闭合接触器K1和K2使交流供电回路导通。
A.3.7 充电系统的启动
A.3.7.1 当电动汽车和供电设备建立电气连接后,车辆控制装置通过判断检测点2的PWM信号占空 比确认供电设备的最大可供电能力,并且通过判断检测点3与PE之间的电阻值来确认电缆的额定容 量。车辆的连接状态及RC的电阻值见表A.3。车辆控制装置对供电设备当前提供的最大供电电流 值、车载充电机的额定输入电流值及电缆的额定容量进行比较,将其最小值设定为车载充电机当前最大 允许输入电流。当车辆控制装置判断充电连接装置已完全连接,并完成车载充电机最大允许输入电流 设置后,车载充电机开始对电动汽车进行充电。
A.3.7.2 在充电过程中,当接收到检测点2的PWM信号时,车载充电机最大允许输入电流设置取决于 供电设备的可供电能力、充电线缆载流值和车载充电机额定电流的最小值。
23
GB/T 18487.1—2015
A.3.8 检查供电接口的连接状态及供电设备的供电能力变化情况
A.3.8.1 在充电过程中,车辆控制装置通过周期性监测检测点2和检测点3,供电控制装置通过周期性 监测检测点1和检测点4,确认供电接口和车辆接口的连接状态,监测周期不大于50ms。
A.3.8.2 车辆控制装置对检测点2的PWM信号进行不间断检测,当占空比有变化时,车辆控制装置根 据PWM占空比实时调整车载充电机的输出功率,检测周期不应大于5s。
A.3.9 正常条件下充电结束或停止
A.3.9.1 在充电过程中,当达到车辆设置的结束条件或者驾驶员对车辆实施了停止充电的指令时,车 辆控制装置断开开关S2,并使车载充电机处于停止充电状态。
A.3.9.2 在充电过程中,当达到操作人员设置的结束条件、操作人员对供电装置实施了停止充电的指 令时,供电控制装置应能将控制开关S1切换到+12V连接状态,当检测到S2开关断开时在100ms内 通过断开接触器K1和K2切断交流供电回路,超过3s未检测到S2断开则可以强制带载断开接触器 K1和K2切断交流供电回路。连接方式A或连接方式B时,供电接口电子锁在交流供电回路切断 100ms后解锁。
A.3.10 非正常条件下充电结束或停止
A.3.10.1 在充电过程中,车辆控制装置通过检测PE与检测点3之间的电阻值（对于连接方式B和连 接方式C）来判断车辆插头和车辆插座的连接状态,如判断开关S3由闭合变为断开（状态B）,则车辆控 制装置控制车载充电机在100ms内停止充电,然后断开S2（若车辆配置S2）。
A.3.10.2 在充电过程中,车辆控制装置通过检测PE与检测点3之间的电阻值（对于方式B和方式C） 来判断车辆插头和车辆插座的连接状态,如判断车辆接口由完全连接变为断开（状态A）,则车辆控制装 置控制车载充电机停止充电,然后断开S2（若车辆配置S2）。
A.3.10.3 在充电过程中,车辆控制装置通过对检测点2的PWM信号进行检测,当信号中断时,则车辆 控制装置控制车载充电机应能在3s内停止充电,然后断开S2（若车辆配置S2）。
A.3.10.4 在充电过程中,如果检测点1的电压值为12V（状态1）、9V（状态2）或者其他非6V（状态 3）的状态,则供电控制装置应在100ms断开交流供电回路。
A.3.10.5 在充电过程中,供电控制装置通过对检测点4进行检测（对于充电模式3的连接方式A和连 接方式B）,如检测到供电接口由完全连接变为断开（状态A）,则供电控制装置控制开关S1切换到 +12V连接状态并在100ms内断开交流供电回路。
A.3.10.6 在充电过程中,如果剩余电流保护器（漏电断路器）动作,则车载充电机处于失电状态,车辆 控制装置断开开关S2。
A.3.10.7 供电设备检测车载充电机实际工作电流,当（1）供电设备PWM信号对应的最大供电电 流≤20A,且车载充电机实际工作电流超过最大供电电流+2A并保持5s时或（2）供电设备PWM信 号对应的最大供电电流＞20A,且车载充电机实际工作电流超过最大供电电流的1.1倍并保持5s时, 供电设备应在5s内断开输出电源并控制开关S1切换到+12V连接状态。
A.3.10.8 当车辆S2断开（检测点1的电压值为9V）时,供电控制装置应在100ms内断开交流供电回 路,持续输出PWM。
注:如供电控制装置因充电连接装置由完全连接变为断开（状态A和状态1）的原因而切断供电回路并结束充电 时,则操作人员需要检查和恢复连接,并重新启动充电设置才能进行充电。
A.3.10.9 在供电接口已完全连接但未闭合交流供电回路时（T1'-T2'）,如果发生连接异常,供电控制 装置应在100ms内控制开关S1切换到+12V连接状态且不闭合交流供电回路。
24
表A.3 车辆接口连接状态及RC的电阻值
GB/T 18487.1—2015
|
状态 |
RC |
R4 |
S3 |
车辆接口连接状态及额定电流 |
|
状态A |
— |
— |
车辆接口未完全连接 | |
|
状态B |
— |
断开 |
机械锁止装置处于解锁状态 | |
|
状态C |
1.5kΩ/0.5Wa |
— |
闭合 |
车辆接口已完全连接,充电电缆容量为10A |
|
状态C' |
1.5kΩ/0.5Wa |
1.8kΩ/0.5Wb |
断开 |
车辆接口处于半连接状态 |
|
状态D |
680Ω/0.5Wa |
— |
闭合 |
车辆接口已完全连接,充电电缆容量为16A |
|
状态D' |
680Ω/0.5Wa |
2.7kΩ/0.5Wb |
断开 |
车辆接口处于半连接状态 |
|
状态E |
220Ω/0.5Wa |
— |
闭合 |
车辆接口已完全连接,充电电缆容量为32A |
|
状态E' |
220Ω/0.5Wa |
3.3kΩ/0.5Wb |
断开 |
车辆接口处于半连接状态 |
|
状态F |
100Ω/0.5Wa |
— |
闭合 |
车辆接口已完全连接,充电电缆容量为63A |
|
状态F' |
100Ω/0.5Wa |
3.3kΩ/0.5Wb |
断开 |
车辆接口处于半连接状态 |
|
a,b电阻RC、R4的精度为±3%。 | ||||
表A.4 检测点1的电压状态
|
充电过程 状态 |
充电连接装置 是否连接 |
S2 |
车辆是否 可以充电 |
检测点1峰值电压 （稳定后测量） V |
说明 |
|
状态1 |
否 |
断开 |
否 |
12 |
车辆接口未完全连接,检测点2的电压为0 |
|
状态2 |
是 |
断开 |
否 |
9 |
S1切换至与PWM连接状态,R3被检测到 |
|
状态3 |
是 |
闭合 |
可 |
6 |
车载充电机及供电设备处于正常工作状态 |
表A.5 控制引导电路的参数
|
对象 |
参数a |
符号 |
单位 |
标称值 |
最大值 |
最小值 |
|
供电设备 |
输出高电压 |
+Vcc |
V |
12.00 |
12.60 |
11.40 |
|
输出低电压 |
-Vcc |
V |
-12.00 |
-11.40 |
-12.60 | |
|
输出频率 |
f |
Hz |
1000.00 |
1030.00 |
970.00 | |
|
输出占空比公差 |
Dco |
— |
— |
+0.5% |
-0.5% | |
|
信号设置时间b,c |
Ts |
μs |
n.a. |
3 |
n.a. | |
|
信号上升时间c（10%~90%） |
Tr |
μs |
n.a. |
2 |
n.a. | |
|
信号下降时间c（90%~10%） |
Tf |
μs |
n.a. |
2 |
n.a. | |
|
R1等效电阻 |
R1 |
Ω |
1000 |
1030 |
970 | |
|
状态1（检测点1电压） |
U1a |
V |
12 |
12.8 |
11.2 | |
|
状态2（检测点1电压） |
U1b |
V |
9 |
9.8 |
8.2 | |
|
状态3（检测点1电压） |
U1c |
V |
6 |
6.8 |
5.2 | |
|
容抗 |
Cs |
pF |
— |
1600 |
300 |
25
GB/T 18487.1—2015
表A.5 （续）
|
对象 |
参数a |
符号 |
单位 |
标称值 |
最大值 |
最小值 |
|
电动汽车 |
R2等效电阻 |
R2 |
Ω |
1300 |
1339 |
1261 |
|
R3等效电阻 |
R3 |
Ω |
2740 |
2822 |
2658 | |
|
等效二极管压降 |
Vd1 |
V |
0.70 |
0.85 |
0.55 | |
|
输入占空比公差 |
Dci |
— |
— |
+1.5% |
-1.5% | |
|
容抗 |
Cv |
pF |
— |
2400 |
— | |
|
电缆 |
容抗 |
Cc |
pF |
— |
1500 |
— |
|
a 在使用环境条件下和可用寿命内都要达到精度要求。 b 从开始转变到达稳定值的95%时所用的时间。 c 指供电设备信号发生器源端信号的设计要求。检测应满足相关测试标准要求。 | ||||||
A.4 充电连接控制时序
交流充电连接过程和控制时序参见图A.6。
|
信号/测量/ 系统条件 |
状态/对象 确认连接/准备就续 |
能量传递 |
结束停机 | |||||
|
状态 |
I | |||||||
|
状态2 | ||||||||
|
状态3 | ||||||||
|
时序 开关SI 开关S2 |
TO +12 V |
门 |
ΓΓ T2 |
IT2' j PWM |
T3 |
T3, i T3" T4 ： +12 V | ||
|
充电桩 |
! | |||||||
|
I | ||||||||
|
车辆 __________打开I | ||||||||
|
机械锁S3 | ||||||||
|
车辆插头—闭合I 打开j |
i 闭合 |
i |
打开I闭合 | |||||
|
.....................................................................................................1................... |
........1........... | |||||||
|
电了锁 |
充电桩/ 打开 |
!打开________ | ||||||
|
I -------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------- | ||||||||
|
检测点1 检测点2 |
12 V |
Q "V 0 XZ PUTM |
I 6 V PWM 9 V Iell■■■■■H ■ 6 V PWM Q \ 1∩∏l⅝∏∏∏∏∏∏∏∏∏∏∏∏∏∏∏∏∏∏∏∏∏ |
Q "V |
12 V | |||
|
充电桩 OV_________ |
__'' |
9 V PWM n≡≡≡ |
■ >WN Uin |
——^j-< | ||||
|
7辆 OV | ||||||||
|
i___________________________________________________________________________________________________________________________ | ||||||||
|
检测点3 输出屯压 输出电流 |
CO I R4+RC |
I |
i RC |
i |
i R4+RC L —' | |||
|
个辆插头 |
i |
∏ | ||||||
|
i | ||||||||
|
充屯桩 ________竺_I |
∣VvVVvVVvVVl |
i i i i |
0 A___________ | |||||
|
i |
i UUVVUUVUv- |
i | ||||||
注1 :T1'-T2由车辆决定,可用于预约充电等。
注2:T2-T2'小于3s。
注3:对于有操作界面的供电设备,在T1'之前完成人机交互如充电参数设置和确认操作等。
图A.6 交流充电连接控制时序图
26
GB/T 18487.1—2015
无开关S2的交流充电连接过程和控制时序参见图A.7。
|
喝露/状态/对象 |
确认连接/准备就续 |
能量传递 |
结束停机 | |||
|
伏大 状态1 | ||||||
|
_________状态3 | ||||||
|
时序 |
TO |
Tl |
TΓ |
Tl" |
T2 |
'Γ2' 'Γ3 |
|
_________+12 V |
+12 V | |||||
|
开关Sl 充宅桩 | ||||||
|
开关S2 车辆 | ||||||
|
机械锁S3 车辆插头 |
「打开 Γ~ |
L |
打丿」I | |||
|
12 V |
6 V PWM |
12 V | ||||
|
检测点1 充宅桩 |
6 V | |||||
|
皿皿皿咖皿皿皿IWlIn≡≡≡m |
— |
— | ||||
|
0 V |
6 V |
Innnnm |
6 V PWM IUuUUuUUUUlnJUIJuulnIuIJllUuInlIlIlul | |||
|
— | ||||||
|
检测点3 车辆插头 |
--^0--1 R4+RC |
_______^__________ |
R4+RC I | |||
|
fe⅛ιlι ⅛ ΓΓ 本 木亦 |
_____________________() V | |||||
|
V V V V V VVVVVI | ||||||
|
输山电流 充1⅛桩 |
0 A |
÷-ΛΛΛΛΛΛΛΛΛΛΛ,_ |
— |
0 A | ||
|
— | ||||||
注:T1'-T1″小于3s。
图A.7 无开关S2的交流充电连接控制时序图
A.5 控制导引电路状态转换图和控制时序列表
交流充电控制导引电路状态转换见图A.8。
图A.8 交流充电控制导引电路状态转换图
27
GB/T 18487.1—2015
无开关S2的交流充电控制导引电路状态转换见图A.9。
图A.9无开关S2的交流充电控制导引电路状态转换图
详细的交流充电控制时序见表A.6。
表A6交流充电控制时序表
|
时序 |
状态 |
条件 |
时间 | |
|
1.1 连接(车辆 中具备S2 开关) |
检测点1 ɪ! V- 1— 6 VO V.. -12 V-. AC电压ON-I OFF- i—— close — S2 I open— j----- AC电流LeV^七!__ Tl T2 |
状态1 |
(1)电动汽车未连接，+ 12 V |
T-T2,无要求 |
|
状态1→状态2 |
(2)电动汽车和充电设备通过 充电线缆建立连接,+ 9 V 注：该时序同样适用于状态' →状态2' | |||
|
1.2 连接(车辆 中不具备 S2开关) |
检测点1 ɪ9 一I 6 V- 1--- 0 V.. AC电压 ON — OFF- I——— S2 c'0se-卜卜 open — AC 电流 Le.A-| J Tl T3 |
状态1 |
(1)电动汽车未连接，+ 12 V |
T-T3,无要求 |
|
状态1→状态3 |
(3)电动汽车和充电设备通过 充电线缆建立连接,+ 6 V 注： 1.该时序出现在车辆中不具 备S2的控制引导电路中； 2.该时序同样适用于状态' →状态3‘ |
28
GB/T 18487.1—2015
表A.6 (续)
|
时序 |
状态 |
条件 |
时间 | |
|
2.1 在状态2或 状态2'时 断开连接 |
mJ⅛ AC电压 ON - ! OFF...-- S2 close— I open---1--- AC 电流 LeVm A二__J_ T19 T20 |
状态2'→状态 了或状态2→状 态1 |
(19)供电接口断开连接或车 辆插口断开连接断开连接后， S1延时切换为+ 12 V状态， 状态转换如下： 状态2/状态3'→状态1' →状 态1; 或者 状态2/状态3' →状态1 |
T19-T20无要求 |
|
状态1或状态1' |
(20)电动汽车未连接 当进入状态1的100 ms后5S 内，充电设备的锁止装置必须 解锁供电插头(对于连接方式 A和B)。如果锁止装置由用 户授权触发，则只有同时满足 进入状态1及再次获得用户的 授权两个条件，方能解锁供电 插头 | |||
|
2.2 在充电过程 中断开连接 |
检测点119 v： 一12 V -」 AC电压 ON..T OFF - 卜 S2 close--+- open - I— AC 电流 Level A--?__ T19 T20 |
状态3' →状 态' |
(19)在充电过程中，供电接口 断开连接或车辆插口断开连 接，充电设备需要在带载的情 况下断开交流供电回路 |
T19-T20 ≤100 ms |
|
状态1'→状态1 |
连接断开后，PWM输出延迟 关断 | |||
|
状态1'或状态1 |
(20)电动汽车未连接 当进入状态1的100 ms后5S 内，充电设备的锁止装置必须 解锁供电插头(对于连接方式 A和连接方式B)。如果锁止 装置由用户授权触发，则只有 同时满足进入状态1及再次获 得用户的授权两个条件，方能 解锁供电插头 | |||
|
3.1 充电设备可 以充电(状 态2) |
检测点1 1! V二——ιππιπ AC 电压 ON- Il off- -H— S2 CIoSe- I open - —I----- AC 电流 Level A- T4 T5 |
状态2→状态2‘ |
(5)充电设备可以充电，并通 过PWM占空比显示其最大供 电电流。 电动汽车此时应检测出状 态2转变到状态2'。 该时序在充电过程的初始 阶段出现或充电被中断后重新 启动充电过程时出现 |
T4-T5 无要求 (3) |
29
GB/T 18487.1—2015
表A.6 (续)
|
时序 |
状态 |
条件 |
时间 | |
|
3.2 充电设备可 以充电(状 态3) |
检测点1 1I V- £華 AC电压 ON- — OFF---- close ----- S2 open - AC 电流 Levt____ T4 T5∕6 T7 |
状态3→状态3' |
(5)充电设备可以充电，并通 过PWM占空比显示其最大供 电电流。 电动汽车此时应检测出状 态3转变到状态3' 该时序在充电过程的初始 阶段出现或充电被中断后重新 启动充电过程时出现 |
T4-T5 无要求 (3) |
|
(6)电动汽车可以充电 (7)充电设备闭合交流供电回 路。如果占空比为5%,充电 设备在未接受到数字通信的条 件下不会闭合交流供电回路 |
T5-T6 = 0 S T6-T7≤3 S | |||
|
4 电动汽车充 电准备就绪 |
检测点1 ɪ9 y二m _j:fc AC 电压 on^ I- OFF--- S2 close^ 十 open-- AC 电流 Levels__|— T6 T7 |
状态2'→状态3' |
(6)电动汽车充电准备就绪 |
T6-T7≤3 S |
|
状态3‘ |
(7)充电设备闭合交流供电 回路 如果占空比为5%,充电 设备在未接受到数字通信的条 件下不会闭合交流供电回路 | |||
|
5 电动汽车启 动充电 |
检测点1陽V二 AC电压X：_ — S2 c'°se---- open — AC电流LeVelA- —— 0 —H T7 T8 |
状态3‘ |
(8)电动汽车启动充电 |
T7-T8 无要求 |
|
6 充电过程中 充电设备调 节输出功率 |
检测点1 ɪ9 y_ 6 V- n∏∏ * 0 V--- ......- 一 12 V —」LLlJJLLmJ AC电压 ON OFF- close--*—1------- S2 open. AC 电流 LevelB- ° - T9 TlO |
状态3‘ |
(9)当电网负载变化或人为更 改充电设备输出设置时，充电 设备需要调整其输出功率。 在正常充电过程中，充电设备 调整输出功率,PWM占空要 做出相应调整 | |
|
(10)电动汽车检测到PWM 占空比变化后调整充电电流， 调整后的充电电流不能大于 PWM占空比显示的最大允许 充电电流值 |
T9-T10≤5 S |
30
GB/T 18487.1—2015
表A.6 （续）
|
时序 |
状态 |
条件 |
时间 | |
|
7 电动汽车停 止充电 |
检测点1 19 V二 一』 AC 电压 °N - —HOFF- S2 close—η open — — AC 电流 LeVmA二一」_ Tll T12 |
状态3' 状态3'→状态2' |
(11)正常操作状态下(达到了 电动汽车设定的充电终止条件 或已充满),在断开S2之前,电 动汽车应将充电电流减小至最 低(<1A)。 当人为按下车辆插头上联动开 关,电动汽车应在100 ms内将 充电电流减小至最低(<1A), 然后断开S2。 故障状态下,电动汽车可立即 断开S2 |
T11-T12 ≤100 ms |
|
(12)电动汽车可断开S2 | ||||
|
8.1 S2断开后, 充电设备做 出响应(有 PWM) |
检测点 1 19 V≡ ππ∣ιl 工讨 AC电压 ON... OFF- — S2 CIoSe —— open --- AC 电流 LevelA-J^ T12 T13 |
状态2' |
(13)当由状态3'转换到状态 2'时,充电设备断开交流供电 回路 |
T12-T13 ≤100 ms |
|
8.2 S2断开后, 充电设备做 出响应(无 PWM) |
检测点1 W二 I_ 6 V--1 O V.. -12 V - AC电压 ON... OFF - — close-- S2 °pen —— AC 电流 LevelA- O--H- T12 T13 |
状态2 |
(14)当由状态3转换到状态2 时,充电设备断开交流供电 回路 |
T12-T13 ≤100 ms |
|
9.1 充电设备停 止充电断开 交流供电 回路 |
12 V- 9 V- 「 检测点1 6 V- I ∩ 一 AC 电压 ON-..一 S2 close— ---— open — 一 AC 电流 LevelA---- T13 T16 |
状态3 |
(13)在达到充电设备设定的 充电终止条件或实施了充电结 束指令时,供电控制装置将控 制开关S1切换到+12 V连接 状态,请求车辆停止充电 | |
|
状态3'→状态3 →状态2 |
(16)电动汽车应对100%的占 空比做出响应,应在3s内将 充电电流减小至最低(<1A), 然后断开S2 |
T13-T16≤3s |
31
GB/T 18487.1—2015
表A.6 (续)
|
时序 |
状态 |
条件 |
时间 | |
|
9.2 充电设备在 状态2'时 停止发送 PWM |
检测点1 ɪi V- πnI... AC电压 °N -OFF---- S 2 close — open---- AC 电流 Level AO-- T21 T22 |
状态2'→状态2 |
(21)充电设备停止输出 PWM,电动汽车无需做出任何 响应。如果3s后3.1所示时 序未出现,充电设备将S1切换 至+12V |
T21-T22无要求 |
|
9.3 充电设备在 状态1'时 停止发送 PWM |
检测点1 1I VF .1 AC电压 °n^ i OFF--K S2 c'0se- I AC电流 Lev. A- j T23T24 |
状态1'→状态1 |
(23)充电设备停止输出 PWM,汽车无需做出任何响应 |
T23-T24 无要求 |
|
10 电动汽车对 充电设备的 终止充电状 态做出响应 |
12 V -检测点1号V二—T O V.. -12 V - AC电压 ON - OFF---- S2 c'°se -力 open — L AC 电流 LeVel A- T14T15 |
状态3 |
(14)交流电压关断。电动汽 车应对100%的占空比做出 响应 | |
|
状态3→状态2 |
(15)电动汽车断开S2 | |||
|
11 电动汽车唤 醒充电设备 数字通信 模式 |
检测点1 TV三一Lr O V.. -12 V- AC电压 °N - OFF- -H- S2 close— — open —— — AC 电流 LevelA- O--H-t- T17 T18 |
状态2(2')→状 态3(3')→状态 2(2') |
(14)该时序为可选时序,用于 数字通信。电动汽车控制S2 的关断可用于唤醒充电设备数 字通信模式 |
200ms≤T17- T18≤3s |
32
GB/T 18487.1—2015
表A.6 （续）
|
时序 |
状态 |
条件 |
时间 | |
|
12 其他任何状 态进入异常 状态 |
状态× ×→状 态0 |
其他任何状态进入异常状态, 供电设备断开交流供电回路 电动汽车打开S2 |
最大100 ms 最大3s |
33
GB/T 18487.1—2015
附 录 B
（规范性附录） 直流充电控制导引电路与控制原理
B.1 控制导引电路
直流充电安全保护系统基本方案的示意图如图B.1所示,包括非车载充电机控制器、电阻R1、R2、 R3、R4、R5、开关S、直流供电回路接触器K1和K2、低压辅助供电回路（电压:12V+/-5%,电流: 10A）接触器K3和K4、充电回路接触器K5和K6以及车辆控制器,其中车辆控制装置可以集成在电 池管理系统中。电阻R2和R3安装在车辆插头上,电阻R4安装在车辆插座上。开关S为车辆插头的 内部常闭开关,当车辆插头与车辆插座完全连接后,开关S闭合。在整个充电过程中,非车载充电机控 制装置应能监测接触器K1、K2,接触器K3、K4。电动汽车车辆控制装置应能监测接触器K5和K6状 态并控制其接通及关断。
注1 :图中二极管D1防止反向电流,可采用其他电路替代。
注2:泄放电路中应具备投切功能。
注3:绝缘检测电路应具备投切功能。

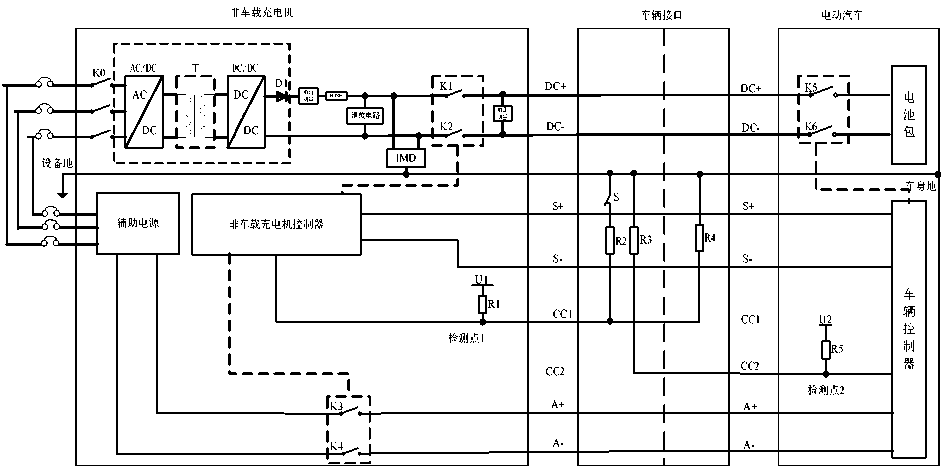

图B.1 直流充电控制导引电路原理图
B.2 控制导引电路参数
直流充电控制导引电路参数值见表B.1。
34
表B.1 直流充电控制导引电路的参数
GB/T 18487.1—2015
|
对象 |
参数a |
符号 |
单位 |
标称值 |
最大值 |
最小值 |
|
非车载充电机 |
R1等效电阻 |
R1 |
Ω |
1000 |
1030 |
970 |
|
上拉电压 |
U1 |
V |
12 |
12.6 |
11.4 | |
|
测试点1电压 |
U1a |
V |
12 |
12.8 |
11.2 | |
|
U1b |
V |
6 |
6.8 |
5.2 | ||
|
U1c |
V |
4 |
4.8 |
3.2 | ||
|
车辆插头 |
R2等效电阻 |
R2 |
Ω |
1000 |
1030 |
970 |
|
R3等效电阻 |
R3 |
Ω |
1000 |
1030 |
970 | |
|
车辆插座 |
R4等效电阻 |
R4 |
Ω |
1000 |
1030 |
970 |
|
电动汽车 |
R5等效电阻 |
R5 |
Ω |
1000 |
1030 |
970 |
|
上拉电压 |
U2b |
V |
12 |
12.6 |
11.4 | |
|
测试点2电压 |
U2ab |
V |
12 |
12.8 |
11.2 | |
|
U2bb |
V |
6 |
6.8 |
5.2 | ||
|
a在使用环境条件下和可用寿命内都要保持精度范围。 b车辆厂家可自定义。 | ||||||
B.3 充电控制过程
B.3.1 车辆插头与车辆插座插合:使车辆处于不可行驶状态
将车辆插头与车辆插座插合,车辆的总体设计方案可以自动启动某种触发条件（如打开充电门、车 辆插头与车辆插座连接或对车辆的充电按钮、开关等进行功能触发设置）,通过互锁或其他控制措施使 车辆处于不可行驶状态。
B.3 .2 车辆接口连接确认
操作人员对非车载充电机进行充电设置后,非车载充电机控制装置通过测量检测点1的电压值判 断车辆插头与车辆插座是否已完全连接,当检测点1电压值为4V时,则判断车辆接口完全连接。
B.3 .3 非车载充电机自检
在车辆接口完全连接后,闭合K3和K4,使低压辅助供电回路导通;闭合K1和K2,进行绝缘检测, 绝缘检测时的输出电压应为车辆通信握手报文内的最高允许充电总电压和供电设备额定电压中的较小 值;绝缘检测完成后,将IMD（绝缘检测）以物理的方式从强电回路中分离,并投入泄放回路对充电输出 电压进行泄放,非车载充电机完成自检后断开K1和K2。同时开始周期发送通信握手报文。如果车辆 需要使用非车载充电机提供低压辅助电源,则在得到非车载充电机提供的低压辅助电源供电后,车辆控 制装置通过测量检测点2的电压值判断车辆接口是否已完全连接;如果车辆不需要使用非车载充电机 提供低压辅助电源,则直接测量检测点2电压值判断车辆接口是否连接。如检测点2的电压值为6V, 则车辆控制装置开始周期发送通信握手报文。
35
GB/T 18487.1—2015
B.3 .4 充电准备就绪

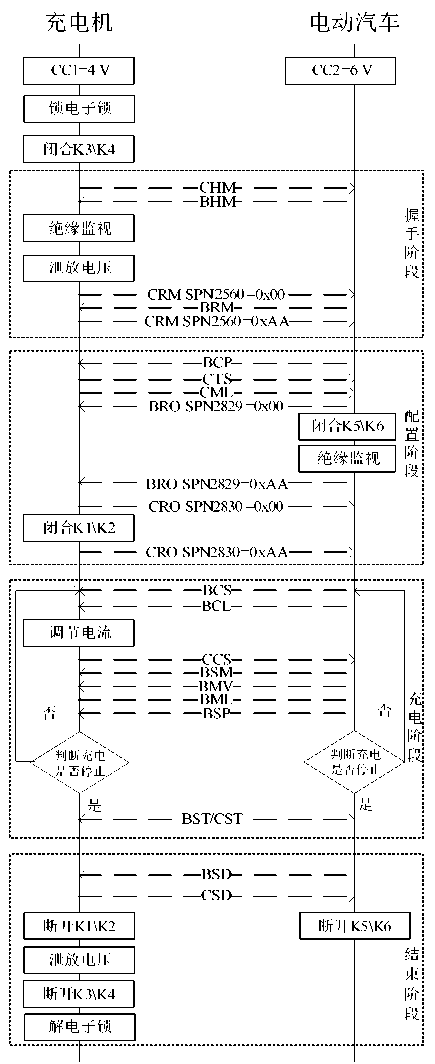

车辆控制装置与非车载充电机控制装置在配置阶段时,车辆控制装置闭合K5和K6,使充电回路 导通;非车载充电机控制装置检测到车辆端电池电压正常（确认接触器外端电压:（1）与通信报文电池电 压误差范围≤±5%,且（2）大于充电机最低输出电压且小于充电机最高输出电压）后闭合K1和K2,使 直流供电回路导通。
B.3 .5 充电阶段
在充电阶段,车辆控制装置向非车载充电机控制装置实时发送电池充电需求参数,调整充电电流下 降时:ΔI≤20A,最长在1s内将充电电流调整到与命令值相一致;ΔI>20A,最长在ΔI/dlmins （dlmin为最小充电速率,20A/s）内将充电电流调整到与命令值相一致。非车载充电机控制装置根据 电池充电需求参数实时调整充电电压和充电电流。此外,车辆控制装置和非车载充电机控制装置还相 互发送各自的状态信息。在充电过程中,车端应能检测PE针断线。
B.3 .6 正常条件下充电结束
车辆控制装置根据电池系统是否达到满充状态或是否收到“充电机中止充电报文”来判断是否结束 充电。在满足以上充电结束条件时,车辆控制装置开始周期发送“车辆控制装置（或电池管理系统）中止 充电报文”,在确认充电电流变为小于5A后断开K5和K6。当达到操作人员设定的充电结束条件或 收到“车辆控制装置（或电池管理系统）中止充电报文”后,非车载充电机控制装置周期发送“充电机中止 充电报文”,并控制充电机停止充电以不小于100A/s的速率减小充电电流,当充电电流小于或等于 5A时,断开K1和K2。当操作人员实施了停止充电指令时,非车载充电机控制装置开始周期发送“充 电机中止充电报文”,并控制充电机停止充电,在确认充电电流变为小于5A后断开K1、K2,并再次投 入泄放回路,然后再断开K3、K4。
B.3 .7 非正常条件下充电中止
B.3.7.1 在充电过程中,如果非车载充电机出现不能继续充电的故障,则向车辆周期发送“充电机中止 充电报文”,并控制充电机停止充电,应在100ms内断开K1、K2、K3和K4。
B.3.7.2 在充电过程中,如果车辆出现不能继续充电的故障,则向非车载充电机发送“车辆中止充电报 文”,并在300ms（由车辆根据故障严重程度决定）内断开K5和K6。
B.3.7.3 在充电过程中,非车载充电机控制装置如发生通讯超时,则非车载充电机停止充电,应在10s 内断开K1、K2、K5、K6;非车载充电机控制装置发生3次通讯超时即确认通讯中断,则非车载充电机停 止充电,应在10s内断开K1、K2、K3、K4、K5、K6。
B.3.7.4 在充电过程中,非车载充电机控制装置通过对检测点1的电压进行检测,如果判断开关S由闭 合变为断开,应在50ms内将输出电流降至5A或以下。
B.3.7.5 在充电过程中,非车载充电机控制装置通过对检测点1的电压进行检测,如果判断车辆接口由 完全连接变为断开,则控制非车载充电机停止充电,应在100ms内断开K1、K2、K3和K4。
B.3.7.6 在充电过程中,非车载充电机输出电压若大于车辆最高允许充电总电压,则非车载充电机应 在1s内停止充电,并断开K1、K2、K3、K4。
注:如果非车载充电机因严重故障结束充电,重新启动充电需要操作人员进行完整的充电启动设置。
B.4 充电电路原理
B.4.1 在充电机端和车辆端均设置IMD电路,供电接口连接后到K5、K6合闸充电之前,由充电机负
36
GB/T 18487.1—2015
责充电机内部（含充电电缆）的绝缘检查;充电机端的IMD回路通过开关从充电直流回路断开,且K5、 K6合闸之后的充电过程期间,由电动汽车负责整个系统的绝缘检查。充电直流回路DC+、PE之间的 绝缘电阻,与DC-、PE之间的绝缘电阻（两者取小值R）,当R>500Ω/V视为安全;100Ω/V<R≤ 500Ω/V时,宜进行绝缘异常报警,但仍可正常充电;R≤100Ω/V视为绝缘故障,应停止充电。
B.4.2 充电机进行IMD检测后,应及时对充电输出电压进行泄放,避免在充电阶段对电池负载产生电 压冲击。充电结束后,充电机应及时对充电输出电压进行泄放,避免对操作人员造成电击伤害。泄放回 路的参数选择应保证在充电连接器断开后1s内将供电接口电压降到60VDC以下。
B.4.3 因停电等原因,充电回路或控制回路失去电力时,非车载充电机应在1s以内断开K1、K2或通 过泄放回路在1s以内将充电接口电压降到60VDC以下。
B.5 充电连接控制时序
直流充电连接过程和控制时序参见图B.2。
37
GB/T 18487.1—2015
注1:无预约时,T0-T7小于10min,T5-T6小于30s;有预约时,T0-T7、T5-T6无时间限制。
注2:T4-T5为初始数据交互,完成通讯版本、最高允许充电总电压等数据交互。
注3:K3、K4应于充电机发完CSD报文和收到BMS的BSD报文之后才可断开。
注4:结束充电后,泄放回路应于K1、K2和K5、K6断开后投入,并在残余电压小于60V时退出;且CC1电压由
12V变为6V之后,泄放回路应保持断开状态。
图B.2 直流充电连接控制时序图
直流充电连接控制时序说明见表B.2。
38
表B.2 直流充电控制时序表
GB/T 18487.1—2015
|
时序 |
控制状态 |
|
T0 |
车辆接口未连接,按下车辆插头开关S,使开关S打开 |
|
T1 |
车辆接口未完全连接,保持开关S为打开状态,将车辆插头插入车辆插座中 |
|
T2 |
车辆接口连接。车辆插头与车辆插座插合后,松开车辆插头开关S,使开关S常闭,此时车辆接口完全 连接 |
|
T2' |
电子锁反馈可靠锁止信号 |
|
T0→T2 |
车辆插头与车辆插座插合过程,充电机检测点1电压从6V→12V→6V→4V,车辆检测点2电压从 12V→6V |
|
T3 |
充电机闭合K3和K4,使低压辅助供电回路导通 |
|
T4 |
充电机启动握手报文 |
|
T4→T5 |
初始数据交互,充电机获取最高允许充电总电压。在得到非车载充电机提供的低压辅助电源供电后, 车辆控制装置通过测量检测点2的电压值判断车辆接口是否已完全连接。如检测点2的电压值为6V, 则车辆控制装置等待充电机发送握手报文,接收到充电机发送的握手报文后周期发送握手报文 |
|
T6 |
充电机闭合绝缘检测电路开关,启动绝缘监测 |
|
T7 |
充电机闭合K1和K2,输出电压为绝缘监测电压,绝缘监测电压取最高允许充电总电压及充电机额定 电压二者较小值 |
|
T8 |
检测绝缘结束,断开绝缘检测电路开关 |
|
T9 |
泄放电路开关闭合,启动泄放 |
|
T10 |
残余电压泄放完毕,泄放电路开关断开,直流输出接触器断开 |
|
T6→T10 |
充电机接收到车辆最高允许总电压后,由充电机负责充电机内部（含充电电缆）的绝缘检查: 如果充电直流回路DC+、PE之间的绝缘电阻,与DC-、PE之间的绝缘电阻（两者取小值R）,当R> 500Ω/V视为安全;100Ω/V<R<500Ω/V时,宜进行绝缘异常报警,但仍可正常充电;R<100Ω/V 视为绝缘故障,应停止充电 |
|
T11 |
充电机开始周期发送通信辨识报文。车辆控制装置等待充电机发送通信辨识报文,接收到充电机发送 的辨识报文后周期发送辨识报文 |
|
T12 |
车辆充电准备就绪,车辆控制装置闭合接触器K5和K6,使充电回路导通。电动汽车负责整个系统的 绝缘检查 |
|
T13 |
充电机控制装置检测到车辆端电池电压正常（确认电池电压大于充电机最低输出电压且小于充电机最 高输出电压）,充电机输出预充电压后闭合K1和K2,使直流供电回路导通。 进入充电阶段,充电机输出电压达到电池电压后根据车辆实时发送的电池充电需求,调整充电电压和 充电电流,相互交换充电状态 |
|
T12→T13 |
充电机输出电压为预充电压,预充电压为当前电池电压减去1V~10V |
|
T14 |
达到充电结束条件,车辆控制装置开始周期发送“电池管理系统中止充电报文”,充电机周期发送“充电 机中止充电报文”,并控制充电机停止充电。 充电机停止输出,输出电流达到5A以下 |
|
T15 |
车辆控制装置打开K5和K6;充电机打开接触器K1、K2。 电动汽车停止绝缘监测 |
|
T16 |
充电机闭合电路开关,对输出电压进行泄放,避免对操作人员造成电击伤害 |
|
T17 |
充电机输出电压降至60V以下,断开泄放电路开关;充电机打开K3和K4;双方停止通信交互 |
|
T18 |
电子锁反馈解锁信号 |
|
T19 |
按下车辆插头开关S,使开关S打开 |
|
T20 |
保持开关S为打开状态,将车辆插头从车辆插座中拔出 |
|
T21 |
当车辆插头与车辆插座完全分离,松开开关S |
|
T19→T21 |
车辆插头与车辆插座断开过程,充电机检测点1电压从4V→6V→12V→6V,车辆检测点2电压从 6V→12V |
39
GB/T 18487.1—2015
B.6 充电状态流程图
直流充电状态流程参见图B.3。数据报文定义见GB/T27930—2015。
注:充电机发送CROSPN2830=0x00表示充电未准备就绪。
图B.3 直流充电状态流程图
40
电子锁功能示例
GB/T 18487.1—2015
附录C
（资料性附录） 直流充电的车辆接口锁止装置示例
电子锁电源由供电设备提供并控制，应具备锁止位置反馈信号功能，以便供电设备能够正确识别出 电子锁已将机械锁正确锁止或处于解锁状态。在电子锁未可靠锁止时，应能发出故障信号，使供电设备 停止充电或不能启动充电。电子锁功能示例图见图C.1。
车辆插头
电子锁位置反馈2
电子锁位置反馈1
电子锁供电端2
电子锁供电端1
注：S'是一种开关信号或其他类型信号，可由供电设备厂商和连接器厂商协商确认。
图C.1电子锁功能示例图
41
GB/T 18487.1—2015
参 考 文 献
[1] NB/T33002—2010 电动汽车交流充电桩技术条件
[2] IEC60364-7-722 Lowvoltageelectricalinstallations—Part7-722:Requirementsforspecial installationsorlocations—Supplyofelectricvehicle(underdevelopment)
[3] IEC61851-1 Electricvehicleconductivecharingsystem—Part1:Generalrequirements
ED3.0CD3
[4] IEC61851-21-1 Electricvehicleconductivechargingsystem—Part21-1:Electricvehicle
onboardchargerEMCrequirementsforconductiveconnectiontoa.c./d.c.supply(underdevelopment)
[5] IEC61851-21-2 Electricvehicleconductivechargingsystem—Part21-2:EMCrequirments
forOFFboardelectricvehiclechargingsystems(underdevelopment)
[6] ISO17409,Electricallypropelledroadvehicles—Connectiontoanexternalelectricpower
supply—Safetyrequirements(underdevelopment)
42
