ICS 13.100

D 09

≡θ

中华人民共和国国家标准

GB 14161—2008

代替 GB 14161—1993

2008-12-11 发布

矿山安全标志

Mine safety signs

自2017年3月23日起,本标准转为推荐性标准,编号改为GB/T 14161—2008_o

2009-10-01 实施

中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会

GB 14161—2008

前言........................................................................................................................I

1范围................................................................................ 1

2规范性引用文件 ................................................................•'..................................•*••• 1

3分类.....................................................................................................................1

4禁止标志...............................................................................................................1

5警告标志....................................................... 9

6指令标志...............................................................................................................16

7 路标、名牌、提示标志................................................................................................21

8 补充标志...............................................................................................................29

9 颜色.....................................................................................................................30

10 矿山安全标志牌的制作与检验 .................................................................................30

∏ 矿山安全标志牌的设置与管理 .................................................................................30

附录A （资料性附录）颜色范围....................................................................................31

附录B （规范性附录）矿山安全标志牌制作图示例 ............................................................34

GB 14161—2008

前言

本标准的全部技术内容为强制性。

本标准是对国家标准GB 14161-1993进行修订的标准。

本标准代替GB 14161—1993《矿山安全标志》。

本标准与GB 14161—1993相比主要变化如下：

a）修改标志图型、文字11处；

b）增加新标志22个；

c）取消原标志4个；

d）取消原标准“核激发夜光材料”的使用条款（原标准IL 2）；

e）在附录A中取消了原标准中的色品坐标、色品图、逆向反射系数表,代之以GB 2893《安全色》中的相关表、图。

本标准附录A为资料性附录,附录B为规范性附录。

本标准由国家安全生产监督管理总局提出。

本标准由全国安全生产标准化技术委员会归口。

本标准起草单位：国家安全生产监督管理总局信息研究院、兖州煤业（集团）有限责任公司、山西焦煤（集团）有限责任公司、开滦矿业（集团）有限责任公司、四川省安全生产监督执法总队。

本标准主要起草人:黄盛初、王捷帆、陈昌、陈国瑞、倪兴华、王登刚、莫志中、杨树民、余致远。

本标准所代替标准的历次版本发布情况为：

——GB 14161—1993_o

根据中华人民共和国国家标准公告（2017年第7 号）和强制性标准整合精简结论,本标准自2017 年3月23日起,转为推荐性标准,不再强制执行。

GB 14161—2008

矿山安全标志

1范围

本标准规定了矿山传递安全警示信息的主要标志。

本标准主要适用于各类矿山对安全标志的设置要求。

2规范性引用文件

下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件,其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准,然而,鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件,其最新版本适用于本标准。

GB 2894安全标志及其使用导则

GB 5768道路交通标志和标线

GB/T IOOOl （所有部分）标志用公共信息图形符号

AQ 1017煤矿井下安全标志

3分类

3. 1矿山安全标志分为主标志和补充标志两类。

3.2 主标志

3.2. 1禁止标志:禁止或制止人们的某种行为的标志。

3.2.2警告标志:警告人们注意可能发生危险的标志。

3.2.3指令标志:指示人们必须遵守某种规定的标志。

3. 2. 4路标、名牌、提示标志:提示人们目标方向、地点的标志。

3.3补充标志

补充标志是主标志的文字说明或方向指示，它只能与主标志同时使用。

4禁止标志

4. 1禁止标志的基本形状为带斜杠的圆环,如图1所示。

4.2禁止标志的颜色,为白底,红圈、红斜杠,黑图形符号。

图1

GB 14161—2008

4. 3禁止标志的基本尺寸应根据最大观察距离(L)确定,按表1选取。

表1禁止标志尺寸与最大观察距离的关系

单位为毫米

标志尺寸	逆向反射标志		自发光标志
标志尺寸	L=IO m	L=15 m	L=IO m	L=15 m
标志外径D	250	375	250	320
红杠宽度。	20	30	20	26
红环宽度6	25	38	25	32
白边宽度e	5	7	5	7

4.4禁止标志的种类及设置地点。

禁止标志的种类、名称、设置地点及说明见表2。

表2

编号	符号	名称	设置地点	说明
2-1		禁带烟火	禁止烟火地点

2-2		禁止酒后入井	有人出入的井	引用AQ 1017
			口和矿坑

表2 （续）

GB 14161—2008

编号	___________符号		名称	设置地点	说明
2-3			禁止明火	禁止明火作业地点	»







2-4	®		禁止启动	不允许启动的机电设备	引用GB 2894
2-5	《	®	禁止合闸	变电室、移动电源开关停电检修等	引用AQ 1017

GB 14161—2008

表2 （续）

编号	#~#			名称	设置地点	说明
2-6				禁止扒乘矿车	运输大巷交叉口、乘车场、扒车事故多发地段	G
			/



2-7				禁止扒、登、跳人车	井下人车巷道，每隔50 m设一个	引用AQl(H7


					斜井、平巷运人列车车站、串车提升斜井上下口

2-8		望	4	禁止车间乘人

表2 （续）

GB 14161—2008

编号		符号	名称	设置地点	说明
2-9		崎	禁止登钩	串车提升斜井上下口	G 引用AQ 1017
2-10			禁止跨、乘输送带	链板、带式输送机、钢丝绳牵引运输不许跨越的地方，间隔 30 m设置	引用AQ 1017
2-11	I	函	禁止攀牵线缆	设在敷有电缆、信号线等巷道内，间隔IOOm 设置

GB 14161—2008

表2 （续）

编号	符号 —		名称	设置地点	说明
2-12			禁止人料同罐	设在开凿立井井口处	O
		㈡

2-13			禁止入内	井下封闭区、瓦斯区、盲巷、废弃巷道及禁止人员入内的地点	引用AQ 1017



2-14			禁止通行	井下危险区、放炮警戒处、不兼作行人的绞车道、材料道及禁止行人的通道口等	引用GB 2894

		SS

GB 14161—2008

表2 （续）

编号	符号		名称	设置地点	说明
2-15			禁止停车	井下禁止停放车辆的地段	引用AQ 1017


2-16		/	禁止打手机	防爆场所禁止接打手机
2-17			禁止驶入	线路终点和禁止机车驶入地段	引用GB 5768

GB 14161—2008

表2 （续）

编号	符号				名称	设置地点	说明
2-18				I	禁止穿化纤服装入井	人员出入的井口	引用AQ 1017
2-19			至		禁止放明炮、糊炮	井下采掘爆破工作面及井下其他爆破地点	引用AQ 1017
		9

2-20		@		H	禁止井下睡觉	井下各工序岗位和作业区	引用AQ 1017

GB 14161—2008

表2 （续）

编号

___________符号

名称

设置地点

说明

2-21

禁止同时打开两道风门

井下巷道风门处

引用AQ 1017

2-22

禁止井下随意拆卸、敲打、撞击矿灯

入井口、井下工

作面

引用AQ 1017

5警告标志

5. 1警告标志的基本尺寸为等边三角形，顶角朝上，如图2所示。

5.2警告标志的颜色为黄底,黑边,黑图形符号。

图2

GB 14161—2008

5. 3警告标志的基本尺寸应根据最大观察距离(L)确定,按表3选取。

表3警告标志尺寸与最大观察距离的关系

单位为毫米

标志尺寸	逆向反射标志		自发光标志
标志尺寸	L=IO m	L=I5 m	L=IO m	L==15 m
三角形边长a	340	510	300	450
黑杠宽度b	30	30	25	25 ,
黑边圆角半径R	17	26	15	23
黄边宽度e	5	7	5	7

5.4警告标志的种类及设置地点。

警告标志的种类、名称、设置地点见表4_o

表4

编号	___________符号	名称	设置地点	说明
4-1	企	注意安全	提醒人们注意安全的场所及设备安置的地方	引用GB 2894
4-2		当心瓦斯	井下瓦斯集聚地段、盲巷口、瓦斯抽放地点、巷道冒高处

GB 14161—2008

表4 （续）

编号	___________符号	名称	设置地点	说明
4-3		当心冒顶	井下冒顶危险区、巷道维修地段	引用GB 2894
4-4	æ	当心火灾	仓库、爆炸材料库、油库、带式输送机、充电室和有发火预兆的地区	引用GB 2894
4-5		当心水灾	有透水或水患地点

GB 14161—2008

表4 （续）

编号	___________符号	名称	设置地点	说明
4-6		当心煤（岩）与瓦斯突出	井下煤（岩）与预计有害气体突出地区	♦ 引用AQ 1017
4-7		当心有害气体中毒	井下 CO. H₂S. NoN等有害气体危险地区、露天矿深部通风不良的火区
4-8		当心爆炸	爆炸材料库、运送火药、雷管的容器和设备上	引用GB 2894

表4 （续）

GB 14161—2008

编号	___________符号	名称	设置地点	说明
4-9	A	当心触电	有触电危险部位	引用GB 2894
4-10	A	当心坠落	建井施工、井筒维修及井内高空作业处	引用GB 2894
4-11	A	当心坠入溜井	井下溜煤（砰）眼、溜矿井、溜矿仓

GB 14161—2008

表4 （续）

编号	___________符号	名称	设置地点	说明
4-12	⅛	当心片帮、滑坡	有片帮、滑坡危险地段	6
4-13	A	当心列车通过	行人巷道与运输巷道交叉处
4-14		当心交叉道口	巷道交叉口处

GB 14161—2008

表4 （续）

编号	符号	名称	设置地点 I	说明
4-15	ɪ	当心弯道	弯道处
4-16		当心巷道变窄	井下巷道前方变窄的地段
4-17		当心发生冲击地压	井下有冲击地压的作业区域	引用AQ 1017

GB 14161—2008

表4 （续）

编号	符号	名称	设置地点	说明
4-18	A	当心绊倒	井下地面有障碍物，绊倒易造成伤害的地方	⅛
4-19		当心滑跌	井下巷道有易造成伤害的滑跌地点

6指令标志

6. 1指令标志基本形状为圆形，如图3所示。

6.2指令标志的颜色为蓝底、白图形符号。

图3

GB 14161—2008

6. 3指令标志的基本尺寸应根据最大观察距离(L)确定,按表5选取。

表5指令标志尺寸与最大观察距离的关系

单位为毫米

标志尺寸	逆向反射标志		自发光标志
标志尺寸	L= IO m	L=15 m	L= 10 m	L=I5 m
圆形直径D	250	375	250	320
白边宽度e	5	7	5	7 ,

6.4指令标志的种类及设置地点。

指令标志的种类、名称、设置地点见表6_o

表6

编号	___________符号					名称	设置地点	说明
6-1	I	S		I	)	必须戴矿工帽	人员出入的井口、更衣房、矿灯房及井下人员休息候车等醒目地方


6-2		k	”』■	4		必须携带矿灯	入井口处、更衣房、矿灯房等醒目地方

GB 14161—2008

表6 （续）

编号	符号 ________					名称	设置地点	说明
6-3		Θ			）	必须随身携带自救器	入井口处、更衣室、领自救器房等醒目地方	t
6-4		◎				必须穿带绝缘保护用品	设在高压电器设备室内
6-5	I	I	S	I		必须系安全带	建井施工处、高空作业、井筒检修地点	引用GB 2894

GB 14161—2008

表6 （续）

编号			符	: 号	名称	设置地点	说明
6-6	I	(	j		必须戴防尘口罩	打眼施工、炮烟区、喷浆等产尘作业地段	引用GB 2894
6-7	I	Q			必须桥上通过	设有人行桥的地方
6-8	I				走人行道	设在人行道两端

GB 14161—2008

表6 （续）

编号	符号						名称	设置地点	说明
6-9		4	n • ■	F			鸣笛	机车通过巷道交叉处、道岔口和弯道前 20 In〜30 m 鸣笛处	0 引用GB 5768
6-10		4					必须加锁	剧毒品、爆炸物、危险品库房等地点	引用GB 2894
		U
6-11		<	1		)	I	必须持证上岗	井口、配电室、炸药库等必须出示上岗证的地点	引用AQ 1017

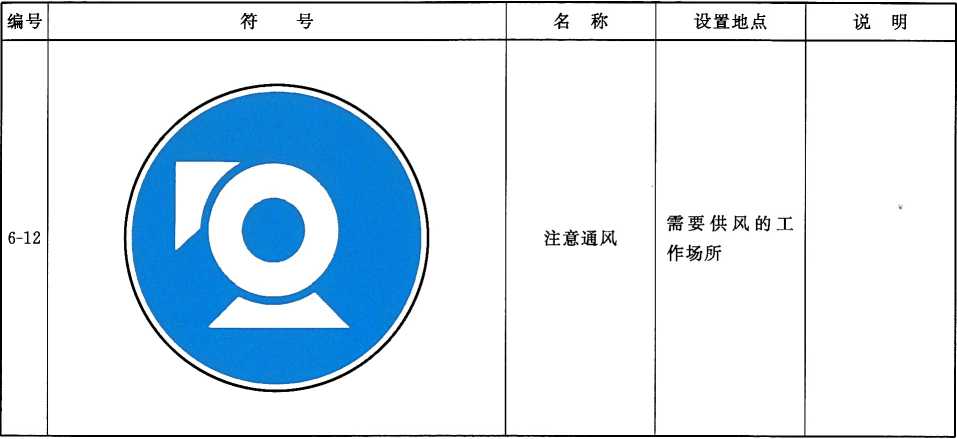

GB 14161—2008

表6 （续）

7路标、名牌、提示标志

7. 1路标、名牌、提示标志的基本形状为长方形,如图4所示。

7.2路标、名牌、提示标志的颜色为绿底、白图案，白字亦可用黑字。

图4

7. 3路标、名牌、提示标志的基本尺寸应根据最大观察距离CL）确定，按表7选取路标牌的尺寸根据实际需要可按比例放大。

表7提示标志尺寸与最大观察距离的关系单位为毫米

标志尺寸	逆向反射标志		自发光标志
标志尺寸	L=IO m	L=I5 m	L=IO m	L=15 m
短边长度方	220	320	200	300
长边长度Z	330	480	300	450
白边宽度e	5	7	5	7

7.4路标、名牌、提示标志的种类及设置地点。

路标、名牌、提示标志的种类、名称、设置地点见表8。

GB 14161—2008

表8

编号		符号	名称	设置地点	说明
8-1	i		安全出口	设在矿井采区安全出口路线上（间隔IOO m）和改变方向处	♦ 引用 GB/T 10001


8-2	I		电话	通往电话的通道上


8-3	I		躲避碉	井下通往躲避碉室的通道及躲避碉室人口处	引用GB 2894

表8 （续）

GB 14161—2008

编号		符		: 号	名称	设置地点	说明
8-4			■	电1	急救站	通往急救站通道上	«> 引用 GB/T IOOOl

8-5					可动火区	经有关部门划定的可使用明火的地点	引用GB 2894
			I	§
						，盘破壑*幺2万卜
		爆破警戒线
O Q	-	^―			魔收皙丹斐

GB 14161—2008

表8 （续）

编号	___________符号			名称	设置地点	说明
		XX危险区			井下火灾、瓦	O
8-7				危险区
		U	I	危险区	幽区附近
		沉陷区
					地表沉陷滑
8-8				沉陷区
		U	I		落区
		前方慢行			风门、交叉道
					口、弯道、车场、
8-9				前方慢行
					翻罐等须减速
			I		慢行地点

GB 14161—2008

表8 （续）

编号	符号	名称	设置地点	说明
	进风巷道
8-10	Ical	进风巷道	进风巷道
8-11	回风巷道 ÷⅛÷	回风巷道	回风巷道
	运输巷道
8-12	cal	运输巷道	井下运输巷道	引用AQlOI7

GB 14161—2008

表8 （续）

编号	符号		名称	设置地点	说明
8-13			指示牌	根据需要自行书写自行设置	« 示例
	正在检修不准送电

8-14			路标	自行设置
		X X水平 X石门

8-15			避火灾、瓦斯爆	井下躲避火灾、瓦斯、煤尘爆炸	引用AQ 1017
	當蚊≡儂尘）例线
	4		炸路线	的通道上

GB 14161—2008

表8 （续）

编号	___________符号___________		名称	设置地点	说明
8-16			避水灾路线	井下躲避水灾的通道上	0 引用AQ 1017
		避水灾路线 KSI

8-17			避有毒有害气体路线	井下躲避有毒有害气体路线的通道上	引用AQ 1017
		避有毒有害气体路线歹÷—

8-18			永久密闭	井下废巷、盲巷入口处	引用AQ 1017
		永久密闭
		编号：材料：时间：

GB 14161—2008

表8 （续）

编号	符号					名称	设置地点	说明
8-19						测风牌	井下掘进、采煤工作面等处	引用AQ 1017
		测风牌
		断面		CH4
		风速		CO2
		风量		P
		地点		温度
		时间		湿度
		备注		测风员

8-20						炮检牌	井下采、掘工作面等要求设置的地点	引用AQlol7
		-炮三检牌
		浓度	装药前	爆破前	爆破后
		CH₄
		CO₂
		地点		班次
		时间		瓦检员

8-21						瓦斯巡检牌	井下采、掘工作面等要求设置的地点	引用AQ 1017
		瓦斯巡检牌
		咳	—次	二次	三次
		CH₄
		CO₂
		地点
		时间

GB 14161—2008

8补充标志

8. 1文字补充标志的规定

8.1.1文字补充标志是将主标志的名称用黑体字横写在矩形的底板上。文字补充标志必须与主标志联用,单独使用没有任何安全含义。

8. 1.2文字补充标志基本形式是矩形边框,放在主标志下方,也可放在左方或右方,见图5、图6所示。

8. 1.3文字补充标志的底色应与联用的主标志底色相统一,其文字的颜色，除警告标志用黑色外,其他标志均为白色。 "

8. 1.4文字补充标志为矩形，长边等于圆的直径或三角形边长，宽等于长边的五分之一。如与方向补充标志联用,其尺寸宽为标志的二分之一,长为标志的三分之一。

8.2方向补充标志的规定

8.2.1方向补充标志图形符号是箭头，它应指示被联用主标志所表示意义的方向，必须与主标志联用，单独使用没有任何安全含义。

8.2.2方向补充标志如系指示左向（包括左上、左下）则放在主标志的左侧，如系指示右向（包括右上、右下）则放在主标志的右侧，如图6所示。

8. 2. 3方向补充标志的底色和箭头颜色应与联用主标志的颜色相统一。

8. 2. 4方向补充标志的尺寸,宽为标志的二分之一,长为标志的三分之一。

图5

图6

GB 14161—2008

9颜色

本标准使用的安全色及其安全含义应符合GB 2893的规定。各种材料的色度坐标和亮度因数应符合表A.1的规定,逆向反射材料的反射系数应符合表A. 2的规定。见附录A_o

10矿山安全标志牌的制作与检验

10.1矿山安全标志牌应按本标准规定制作。制作图示例见附录B。、应采用逆向反光材料和自发光材料制作安全标志图形。一般选用金属或其他阻燃材料为底板。有触电危险场所的标志牌,应使用绝缘材料制作。

10.2矿山安全标志牌必须经国家技术监督部门认可的安全产品质量检验单位检查合格后方可使用。

11矿山安全标志牌的设置与管理

11.1矿山安全标志牌位置应设在与安全有关的明显的地方,并保证人们有足够的时间注意它所表示的内容。

11.2矿山安全标志牌应定期清洗,每季至少检查一次。如有变形、损坏、变色、图形符号脱落、亮度老化等现象应及时修理或更换。

GB 14161—2008

附录A

（资料性附录）颜色范围

A. 1色度坐标与色品区域图。 ^

表A. 1普通材料、发光材料、逆反射材料和组合材料的色度坐标和亮度因数

颜色	许用颜色范围的角点色度坐标（标准照明体ð65,2。视场）					亮度因数/?
						普通材料	发光材料	逆反射材料		组合材料
		1	2	3	4			类型1	类型2
红	%	0. 735	0.681	0.579	0. 655	≥0. 07	≥0.03	≥O. 05	≥0.03	≥0. 25
	y	0. 265	0. 239	0. 341	0. 345
蓝	X	0.049	0.172	0.210	0.137	≥0. 05	≥0. 05	≥0. Ol	≥0. Ol	≥0. 03
	J	0.125	0.198	0.160	0. 038
黄	力	0.545	0.494	0. 444	0. 481	≥0.45	≥0. 80	≥0. 27	≥0.16	≥0. 70
	y	0.454	0.426	0. 476	0.518
绿	X	0.201	0. 285	0.170	0. 026	≥0.12	≥0. 40	≥0. 04	≥0. 03	≥0.35
	y	0.776	0. 441	0.364	0.399
白	Z	0.350	0. 305	0. 295	0. 340	》0.75	≥1.0	≥0. 35	>0. 27	—
	y	0.360	0.315	0.325	0.370
黑	Z	0.385	0. 300	0. 260	0. 345	》0.03	—	—	—	—
	y	0.355	0.270	0.310	0. 395

GB 14161—2008

图例：

R红色 Wh白色

Y黄色 Bk黑色

G绿色 Ph浅黄的白色磷光

B蓝色

与表2—致的安全色范围

与表3一致的安全色范围,

与表3-致的安全色范围,

与表3一致的安全色范围,

普通材料

逆反射材料类型1

逆反射材料类型2

图A. 1安全色和对比色的色品区域

GB 14161—2008

A. 2逆向反射系数（在平面反光材料的表面上）：该系数是在观察方向上,一种材料的反光强度（I）对垂直入射光照度（EI）和该反射面积（A）乘积之比。用符号R表示。

表A.2最小逆反射系数R'

观察角	入射角	最小逆反射系数（单位：cd ・ lxT ・ rn-2 ,光源:标准照明体A）
		类型1					类型2
		白	黄	红	绿	蓝	白	黄	红	绿	蓝
12^,	5°	70	50	14.5	9	4	250	170	45	45	20
	30°	30	22	6	3.5	1.7	150	10	25	25	11
	40°	10	7	2	1.5	0.5	IlO	70	16	16	8
2O^,	5°	50	35	10	7	2	180	122	25	21	14
	30°	24	16	4	3	1	IOO	67	14	11	7
	40°	9	6	1.8	1.2	0.4	95	64	13	11	7
2，	5°	5	3	0.8	0. 6	0.2	5	3	0.8	0.6	0.2
	30°	2.5	1.5	0.4	0.3	0.1	2.5	1.5	0.4	0.3	0.1
	40°	1.5	1.0	0. 3	0.2	0. 06	L 5	1.0	0.3	0. 2	0. 06

GB 14161—2008

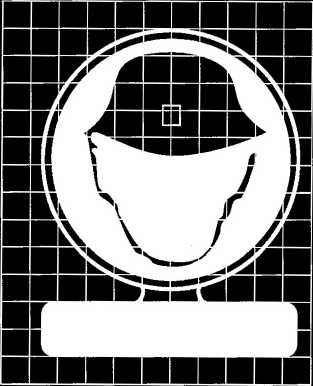

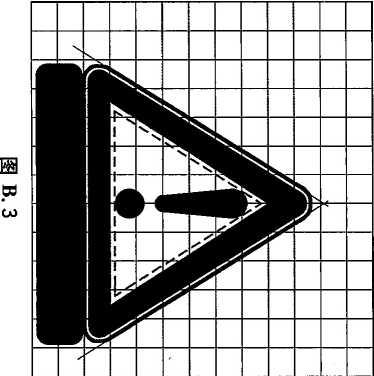

附录B

（规范性附录）

矿山安全标志牌制作图示例

图B. 1

图B.2
